| Tipo di prodotto | Piano cottura in vetroceramica con comandi tattili |
| Numero di fuochi | 4 zone di cottura, di cui una doppia e una tripla |
| Funzioni | Pont, Sciogliere, Bollire, Pausa, Gestione della potenza, Blocco bambini, Timer, Spegnimento automatico |
| Alimentazione | 220-240 V ~ 50/60 Hz, monofase o trifase a seconda della configurazione |
| Potenza massima | 7 kW (regolabile da 2,5 kW a 7 kW) |
| Dimensioni di taglio | Larghezza standard 560 mm, profondità 490 mm (verificare secondo il modello) |
| Spessore del piano di lavoro | Tra 25 e 45 mm |
| Distanza minima dal muro | 55 mm posteriore, 150 mm laterali |
| Distanza minima dalla cappa | 700 mm |
| Indicatore di calore residuo | Sì (visualizzazione «H») |
| Blocco bambini | Sì, attivazione/disattivazione tattile, automatico dopo lo spegnimento |
| Funzione pausa | Permette di mettere in pausa tutta la cottura per massimo 10 minuti |
| Gestione della potenza | Limita la potenza totale della piastra per evitare sovraccarichi |
| Materiale della superficie | Vetroceramica |
| Pulizia | Prodotti specifici per vetroceramica, spatola con lama di rasoio a 30° |
| Sicurezza trabocco | Spegnimento automatico se oggetto o liquido preme un tasto per >5 secondi |
| Spegnimento automatico | Secondo il livello di riscaldamento (da 2 a 10 ore massimo) |
| Cavo di alimentazione | H05V2V2-F, sezione adatta alla potenza (es: 3×2,5 mm² per monofase) |
| Collegamento | Collegamento diretto o tramite interruttore multipolare, messa a terra obbligatoria |
| Peso | Circa 8-10 kg (stima, non specificato) |
Domande frequenti - CH64EXCP CANDY
Domande degli utenti su CH64EXCP CANDY
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cucina in formato PDF gratuitamente! Trova il tuo manuale CH64EXCP - CANDY e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. CH64EXCP del marchio CANDY.
MANUALE UTENTE CH64EXCP CANDY
- Avvertenze generali 13
- Salvaguardia dell'ambiente ....13
3.Installazione 13 - Collegamento elettrico .....14
- Consigli sui recipienti di cottura per il piano .....15
- Uso 16
- Pulizia e manutenzione .....18
- Risoluzione del problema .....19
- Manutenzione aggiuntiva ....19
SOMMAIRE FR
CONSIGNES DE SÉCURITÉ ....20
ISTRUZIONI DI SICUREZZA
Si consiglia di conservare le istruzioni di uso e montaggio per riferimento successivo e, prima di montare il piano di cottura, annotare il suo numero di serie per richiedere assistenza al Servizio post-vendita.
AVVERTENZA: l'elettrodomestico e le sue parti accessibili diventano calde durante l'uso. Prestare attenzione ad evitare qualsiasi contatto con le resistenze di riscaldamento. Mantenere lontani dall'elettrodomestico i bambini di età inferiore agli 8 anni, a meno che non siano continuamente supervisionati.
AVVERTENZA: utilizzare unicamente protezioni per piani di cottura progettate dal produttore della cucina o indicate dal produttore dell'elettrodomestico nelle istruzioni d'uso come adatte, o ancora protezioni incorporate nell'elettrodomestico. L'utilizzo di protezioni non adatte può provocare incidenti.
AVVERTENZA: la cottura senza sorveglianza su un piano di cottura in presenza di grasso o olio nella pentola può essere pericolosa, con rischio di incendi. NON cercare MAI di spegnere un incendio con acqua, bensì spegne l'elettrodomestico e coprire la fiamma con un coperchio o una coperta antifiamma.
AVVERTENZA: pericolo di incendio: non appoggiare nulla sulle superfici di cottura.
AVVERTENZA: se la superficie è crepata, non toccare la vetroceramica e spegne l'elettrodomestico per evitare la possibilità di elettrocuzioni.
L'elettrodomestico può essere utilizzato da bambini di età superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, oppure prive di esperienza e conoscenza, se supervisionate o istruite riguardo all'uso dell'elettrodomestico in sicurezza, e se comprendono i rischi che derivano dall'uso dello stesso. I bambini dovrebbero esse supervisionati per assicurarsi che non giochi con l'elettrodomestico. La pulizia e la manutenzione da parte dell'utente non possono essere effettuate da bambini senza supervisione.
ATTENZIONE: il processo di cottura deve essere supervisionato. Un processo di cottura di breve termine deve essere supervisionato in continuo.
Si consiglia vivamente di tenere i bambini a distanza dalle zone di cottura quando queste sono in funzione o quando sono spente, per tutto il tempo durante il quale l'indicatore di calore residuo rimane attivo, per evitare il rischio di ustioni gravi.
Questo elettrodomestico non è concepito per funzionare con temporizzatori esterni o con sistemi di comando a distanza separati.
Se è presente, non guardare direttamente gli elementi riscaldati della lampada alogena.
Collegare al cavo di alimentazione una spina dimensionata per la tensione, la corrente e la potenza indicate nella targhetta e dotata del contatto di terra. La presa deve essere dimensionata per la potenza indicata sulla targhetta e deve avere il contatto di terra collegato e funzionante. Il conduttore di terra è giallo-verde. Questa operazione deve essere eseguita solo da un tecnico adeguatamente addestrato. In caso di incompatibilità tra presa e spina dell'elettrodomestico, richiedere ad un tecnico specializzato di sostituire la presa con un'altra di tipo compatibile. La spina e la presa devono essere conformi alle normative attuali del paese di installazione.
Il collegamento alla rete di alimentazione può essere effettuato anche collocando un interruttore automatico onnipolare tra l'elettrodomestico e la rete di alimentazione, in grado di supportare il carico massimo collegato, in linea con la legislazione corrente.
Il cavo di terra giallo-verde non deve essere interrotto dall'interruttore automatico. La presa o l'interruttore automatico onnipolare utilizzati per il collegamento devono essere facilmente acce ssibili a l momento del monta ggio dell'elettrodomestico.
La disconnessione può essere eseguita con la spina accessibile o aggiungendo un interruttore sul cablaggio fisso, nel rispetto delle normative relative ai cablaggi.
Se il cavo di alimentazione dell'elettrodomestico devesse essere danneggiato, farlo sostituire dal produttore, dal suo servizio tecnico o da tecnici qualificati, per evitare rischi. Il conduttore di terra (giallo-verde) deve essere più lungo di 10 mm sul lato della morsettiera. La sezione dei conduttori interni deve essere adatta alla potenza assorbita del piano di cottura (come indicato sulla targhetta). Il cavo di alimentazione deve essere di tipo HO5V2V2-F.
Non appoggiare sul piano di cottura oggetti metallici come coltelli, forchette, cucchiai o coperchi. Potrebbero scaldarsi eccessivamente.
Non appoggiare sulle zone riscaldanti pellicole di alluminio e padelle in plastica.
Dopo ogni utilizzo è necessario pulire il piano di cottura per evitare l'accumulo di sporcizia e grasso. Se ci sono accumuli di questo tipo vengono cotti nuovamente quando il piano di cottura viene acceso, creando fumo e odori sgradevoli per non parlare del rischio di propagazione di incendi.
Non utilizzare mai un getto di vapore o ad alta pressione per la pulizia dell'elettrodomestico.
Non toccare le zone riscaldanti durante il funzionamento o per un breve periodo dopo l'uso.
Non cuocere mai gli alimenti direttamente sul piano di cottura in vetroceramica.
Utilizzare sempre i recipienti di cottura adatti.
Mettere sempre la pentola al centro del gruppo sul quale si sta effettuando la cottura. Non appoggiare nulla sul pannello di comando.
Mai utilizzare il piano di cottura come superficie di lavoro.
Mai utilizzare il piano di cottura come tagliere.
Non appoggiare oggetti pesanti al di sopra del piano di cottura. Se cadono sul piano possono danneggiarlo.
Non utilizzare il piano di cottura per riporvi oggetti.
Non fare scivolare i recipienti sul piano di cottura.
Il funzionamento dell'elettrodomestico alle frequenze nominali non richiede alcuna operazione o impostazione.
Targhetta di identificazione (posta sotto il carter inferiore del piano di cottura)
Apponendo il marchio CE su questo elettrodomestico confermiamo la conformità a tutti i requisiti di legge europei di sicurezza, salute e tutela ambientale applicabili a questa categoria di prodotti.
Questo elettrodomestico dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di rifiuti di apparecchiature elettriche ed elettroniche (RAEE).
I RAEE contengono sostanze inquinanti (che possono causare conseguenze negative per l'ambiente) e i componenti principali che possono essere riutilizzati. È importante che i RAEE siano
sottoposti a trattamenti specifici in modo da togliere e smaltire in modo corretto gli inquinanti nonché recuperare e riciclare tutti materiali.
Spetta ai singoli individui garantire che i RAEE non diventino un problema a livello ambientale. Esistono alcune regole specifiche da rispettare:
RAEE non devono essere trattati come rifiuti domestici.
- i RAEE devono essere affidati agli speciali centri di raccolta gestiti dai comuni o da società autorizzate. In molti stati è disponibile anche un servizio di raccolta porta a porta per i RAEE. In molti stati, nel caso di acquisto di nuovi elettrodomestici, quelli vecchi possono essere affidati al venditore che li deve ritirare gratuitamente in numero corrispondente agli elettrodomestici acquistati, a condizione che i singoli elettrodomestici siano di tipo simile e con le stesse funzioni di quelli acquistati.
3- INSTALLAZIONE
Il montaggio di un elettrodomestico può essere un'operazione complicata che, se non viene effettuata correttamente, può minacciare gravemente la sicurezza di prodotti, proprietà o persone. Per questa ragione tale attività deve essere intrapresa da un tecnico professionalmente qualificato che la effettuerà in accordo con le normative tecniche in vigore.
Nel caso in cui questa precauzione non venga rispettata e il montaggio sia effettuato da un tecnico non qualificato, il produttore declina tutte le responsabilità per guasti tecnici dell'elettrodomestico che possano causare o meno danni alle cose o ai beni o lesioni alle persone o agli animali.
Dopo avere tolto l'imballaggio, accertarsi che l'elettrodomestico non sia danneggiato; in caso contrario contattare il rivenditore o il servizio di assistenza post vendita del produttore.
Accertarsi che il mobile nel quale verrà inserito l'elettrodomestico e tutti gli altri arredi nelle vicinanze siano di un materiale in grado di resistere a temperature elevate (minimo 100°C).
Inoltre, tutti i laminati decorativi devono essere fissati con colla ad alta resistenza.
L'elettrodomestico può essere installato in un mobile ad incasso in modalità "standard" o "a filo".
Lo spessore del piano di lavoro deve essere compreso tra 25 e 45 mm.
Nota: Le dimensioni del perimetro interno sono le stesse dell'installazione standard
Lasciare una distanza pari a almeno 55 mm tra il piano di cottura e il muro posteriore e di almeno 150 mm tra il piano di cottura e il mobile verticale o le pareti sul lato. Qualora venga installato un pensile sopra il piano cottura, la distanza minima richiesta è pari a 700 mm.
Quando si installa una cappa al di sopra del piano di cottura, consultare i requisiti di montaggio specifici per la cappa, ma, in ogni caso, la distanza tra cappa e piano di cottura non deve essere inferiore a 700 mm.
Se la parte inferiore del piano di cottura è adiacente ad un'area normalmente accessibile durante la cottura o la pulizia, inserire un separatore 20 mm sotto alla base del piano di cottura.
Quando si installa un forno al di sotto del piano di cottura, non è necessario inserire un separatore e la distanza minima tra la parte inferiore del piano di cottura ed il forno non deve essere inferiore a 10 mm. Non montare un forno non raffreddato al di sotto di questo piano di cottura e installare il forno seguendo i relativi requisiti di montaggio.
Il piano di cottura viene fornito con una guarnizione di tenuta. Montare la guarnizione di tenuta intorno alla parte inferiore del piano di cottura ed assicurarsi che sia inserita correttamente per evitare per dite sui mobili di supporto sottostanti.
Fissaggio normale:
- Utilizzare le fascette di fissaggio presenti nel sacchetto degli accessori ed avvitarle nella posizione indicata sulla scatola inferiore. (Non serrare le viti per bloccare completamente le fascette, dovrebbero muoversi liberamente)
- Inserire il piano di cottura nella posizione centrale dell'intaglio. - Ruotare le fascette e serrarle a fondo.
Fissaggio rapido: (A seconda del modello)
Prelevare quattro molle dal sacchetto accessori ed avvitarle sulla scatola inferiore come illustrato in figura.
Centrare ed inserire il piano di cottura. Premere i lati del piano di cottura fino a quando non risulta supportato sull'intero perimetro.

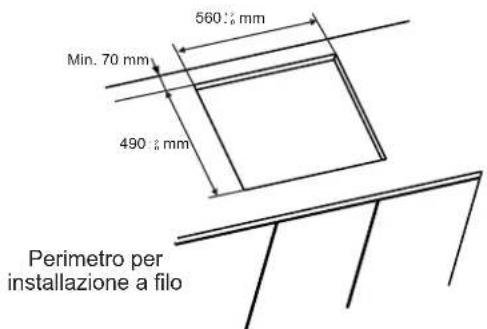

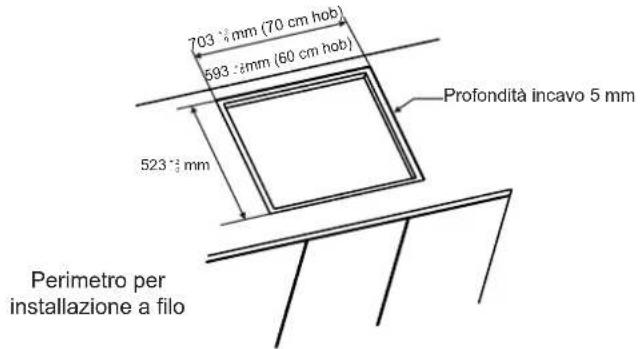

INSTALLAZIONE A FILO
Dopo avere verificato che la posizione del piano di cottura è corretta, riempire lo spazio fra piano di lavoro e piano di cottura con adesivo siliconico. Appiattire lo strato di silicone con un raschiatore o bagnando le dita in acqua e sapone prima che indurisca. Non utilizzare il piano di cottura fino a quando lo strato di silicone non è perfettamente asciutto.
DISPOSIZIONE 1 DISPOSIZIONE 2 DISPOSIZIONE 3
DISPOSIZIONE 4 DISPOSIZIONE 5
| A | B | C | D | |
| DISPOSIZIONE 1 | 2300W | 1800 W | 1200 W | 1200 W |
| DISPOSIZIONE 2 | 1000+700 W | 1800 W | 1200 W | 1800 W |
| DISPOSIZIONE 3 | 1000+700 W | 1050+900+750 W | 1200 W | - |
| DISPOSIZIONE 4 | 1800W | 1050+900+750 W | 1800 W | - |
| DISPOSIZIONE 5 | 1500+900 W | 1200 W | 1200 W | 1000+700 W |
DISPOSIZIONE
1
2
3
4
5

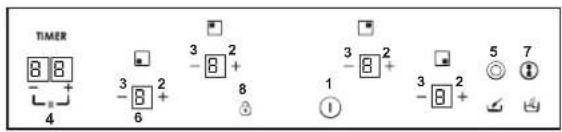

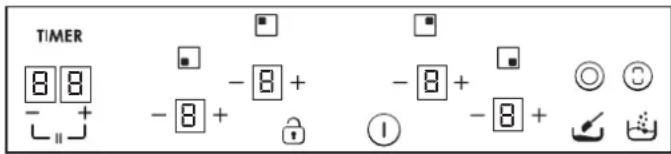

A seconda del modello
- ACCESO/SPENTO
- "+"
- "-"
- TIMER
- LED zona di cottura aggiuntiva
- Indicatore programmi zona di cottura
- Bridge
- Sicurezza bambini
- Fusione
- Bollitura
"Il montaggio deve essere conforme alle direttive e agli standard." Il produttore declina qualsiasi responsabilità per danni che potrebbero essere causati da utilizzo inappropriato o irragionevole.
AVVERTENZA: Il Produttore non può essere ritenuto responsabile di qualsiasi incidente o delle relative conseguenze che potessero insorgere durante l'utilizzo di un elettrodomestico privo di messa a terra, oppure collegato ad una terra avente una continuità difettosa. Prima di qualsiasi funzionamento elettrico, controllare sempre la tensione di alimentazione riportata sul contatore, la regolazione del sezionatore, la continuità del collegamento a terra rispetto all'impianto; verificare anche che il fusibile sia appropriato.
Il collegamento elettrico all'impianto deve essere effettuato rispettando la potenza nominale dell'elettrodomestico; ciò deve essere effettuato tramite un sezionatore multipolare.
Se l'elettrodomestico ha un'uscita a presa, deve essere installato in modo che tale uscita sia accessibile.
Il cavo giallo/verde del cavo di alimentazione elettrica deve essere collegato alla terra dell'alimentazione elettrica ed ai morsetti dell'elettrodomestico.
Per qualsiasi domanda relativa al cavo di alimentazione elettrica rivolgersi al Servizio di Assistenza post-vendita o a un tecnico qualificato.
Se il piano di cottura è dotato di un cavo di alimentazione, collegarlo solo ad un'alimentazione con tensione di 220-240 V tra la fase e il neutro.
È comunque sempre possibile collegare il piano di cottura a:
Trifase 220-240 V3
Trifase 380-415 V2N
Per procedere al nuovo collegamento, rispettare le istruzioni che seguono:
Prima di effettuare il collegamento accertarsi che l'impianto sia protetto da un fusibile appropriato e che sia dotato di cavi aventi una sezione sufficientemente grande per alimentare normalmente l'elettrodomestico.
Capovolgere il piano di cottura, con la vetroceramica rivolta verso il piano di lavoro, prestando attenzione a proteggere la vetroceramica.
Aprire il coperchio nella seguente sequenza:
1
- svitare la fascetta per cavi "1";
- individuare le due linguette sui lati;
- mettere la punta di un cacciavite piatto davanti alle linguette "2" e
"3", spingere all'interno e premere; - togliere il coperchio.
Per staccare il cavo di alimentazione elettrica:
- Togliere le viti che fissano la morsettiera che contiene le derivazioni e i conduttori del cavo di alimentazione;
- Tirare verso l'esterno il cavo di alimentazione.
Operazioni da effettuare per un nuovo collegamento:
- Scegliere il cavo di alimentazione in accordo con le indicazioni della tabella;
- Passare il cavo di alimentazione elettrica nella fascetta;
- Spelare l'estremità di ogni conduttore del cavo di alimentazione per circa 10 mm, tenendo in considerazione la lunghezza richiesta del cavo per il collegamento alla morsettiera;
- Secondo il tipo di montaggio, utilizzare le deviazioni recuperate nella prima operazione, fissare il conduttore come indicato sulla tabella;
- Bloccare il coperchio;
- Avvitare la fascetta per cavi.
Nota: accertarsi che le viti della morsettiera siano completamente avvitate.
Operazioni da effettuare per un nuovo collegamento:
- Scegliere il cavo di alimentazione in accordo con le indicazioni della tabella:
- Passare il cavo di alimentazione elettrica nella fascetta;
- Spelare l'estremità di ogni conduttore del cavo di alimentazione
per circa 10 mm, tenendo in considerazione la lunghezza richiesta del cavo per il collegamento alla morsettiera;
- A seconda del tipo di montaggio, utilizzare le deviazioni recuperate nella prima operazione, fissare il conduttore come indicato sulla tabella:
- Bloccare il coperchio;
- Avvitare la fascetta per cavi.
ATTENZIONE:
nel caso in cui fosse necessario sostituire il cavo di alimentazione, collegare i fili in accordo con i seguenti colori/codici:

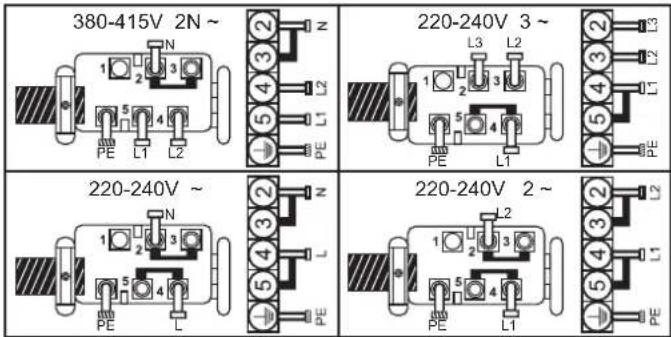

Collegamento ai morsetti della morsettiera
| DISPOSIZIONE"1-3-5" | DISPOSIZIONE"2-4" | |
| MONOFASE O BIFASES 220-240 V~ | ||
| Cavo HO5V2V2F | 3 × 2,5 mm^2 | 3 × 4 mm^2 |
| TRIFASE 220-240 V3~ | ||
| Cavo HO5V2V2F | 4 × 1,5 mm^2 | 4 × 1,5 mm^2 |
| TRIFASE 380-415 V2N~ | ||
| Cavo HO5V2V2F | 4 × 1,5 mm^2 | 4 × 1,5 mm^2 |
N = Neutro PE = TerraL1 / L2 / L3 = Fase
5. CONSIGLI SUI RECIPIENTI DI COTTURA PER IL PIANO
L'utilizzo di recipienti di cottura appropriati è di fondamentale importanza per ottenere le migliori prestazioni dal piano di cottura.
- Utilizzare sempre recipienti di cottura di buona qualità con basi perfettamente piane e spesse: l'utilizzo di questo tipo di recipienti di cottura evita la formazione di punti più caldi nei quali si attacca il cibo. Padelle e pentole spesse in metallo garantiscono una distribuzione regolare del calore.
- Accertarsi che la base della pentola o della padella sia asciutta: quando si introduce liquido nelle padelle o se ne utilizza una che era stata riposta in frigorifero, accertarsi che la base della padella sia completamente asciutta prima di appoggiarla sul piano di cottura. In questo modo si evita di macchiare il piano di cottura.
- Utilizzare pentole di diametro sufficientemente largo per coprire completamente la superficie: le dimensioni della pentola non devono essere inferiori alla zona di riscaldamento. Con una pentola leggermente più grande l'energia viene utilizzata alla massima efficienza.
SCELTA DEI RECIPIENTI DI COTTURA - Le informazioni riportate qui di seguito facilitano la scelta dei recipienti di cottura adatti per fornire prestazioni ottimali.
Acciaio inossidabile: vivamente consigliato. Particolarmente efficace se dotato di una base con strato doppio placcato. La base doppia abbina i vantaggi dell'acciaio inossidabile (aspetto, durata e stabilità) con i vantaggi di alluminio e rame (conduzione di calore, distribuzione uniforme del calore).
Alluminio: si consiglia di tipo pesante. Buona conduttività. A volte i residui di alluminio si presentano come graffi sul piano di cottura, ma si eliminano se si pulisce immediatamente il piano.
Si sconsiglia l'utilizzo di alluminio sottile a causa del suo basso punto di fusione.
Ghisa: utilizzabile, ma non consigliata. Scarse prestazioni. Può graffiare la superficie.
Terracotta / fondo in rame: si consiglia di tipo pesante. Buone prestazioni, ma il rame può lasciare residui che si possono presentare come graffi. I residui si possono eliminare se il piano di cottura viene pulito immediatamente. È però importante non dimenticare i recipienti vuoti sul fornello acceso. Il metallo surriscaldato può legarsi al piano di cottura in vetroceramica. Un recipiente di cottura in rame surriscaldato lascia residui che macchiano permanentemente il piano di cottura.
Porcellana/smalto: Buone prestazioni solo con una base piana, sottile e liscia.
Vetroceramica: sconsigliata. Scarse prestazioni. Può graffiare la superficie.
6. USO
Scelta del livello di gestione della potenza
La funzione di gestione della potenza consente all'utente di impostare la potenza massima che può raggiungere il piano cottura.
La funzione gestione della potenza è disponibile solo entro 30 secondi dall'accensione del piano cottura. È possibile, comunque, ripetere questa impostazione scollegando e ricollegando il cavo di alimentazione.
Impostando la massima potenza desiderata, il piano cottura regola automaticamente la distribuzione delle varie zone di cottura in modo da non superare mai tale limite, con l'ulteriore vantaggio di poter gestire contemporaneamente tutte le zone senza problemi di sovraccarico.
Per il piano cottura il cliente può impostare una potenza massima compresa tra 2,5 kW e la massima potenza del piano cottura. Ad esempio, se la potenza massima del piano cottura è di 7 kW, la potenza massima di regolazione è compresa tra 2,5 kW e 7 kW.
Al momento dell'acquisto, il piano cottura è impostato sulla massima potenza.
Dopo il collegamento dell'elettrodomestico alla rete elettrica, entro 30 secondi è possibile impostare il livello di potenza in base ai punti sopra indicati:

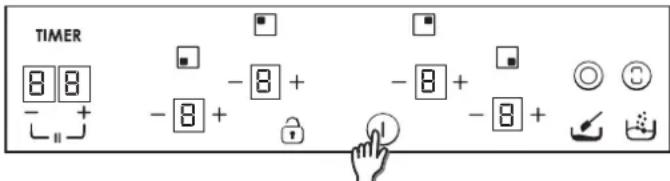

1.- Accendere il piano cottura.
2.-Attendere che il controllo tattile termini il processo di inizializzazione.

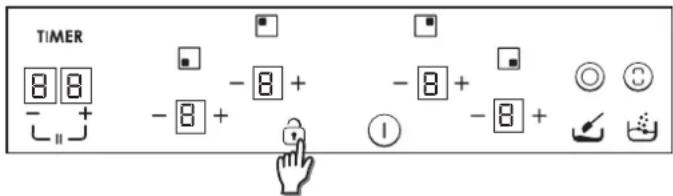

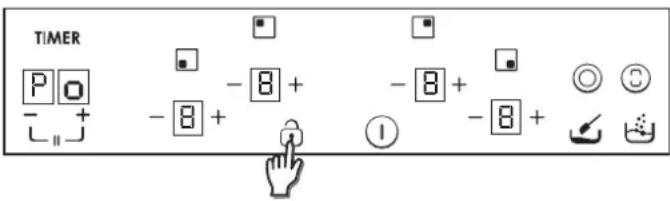

3.- Sbloccare i comandi.

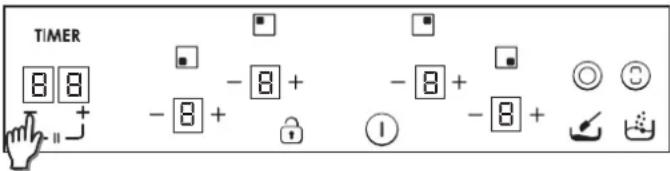

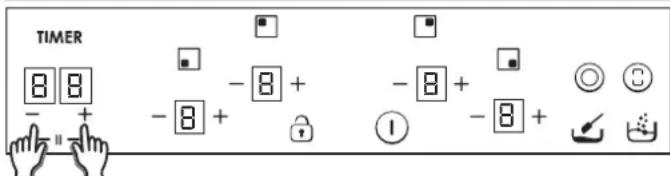

4.- Entro 30 secondi dopo l'accensione del piano cottura, toccare per 5 secondi il tasto "-" del timer.

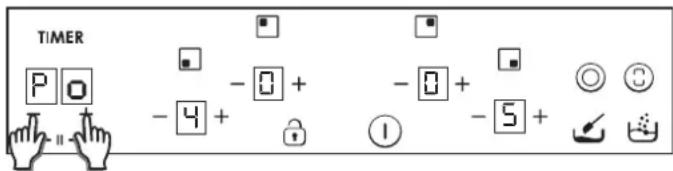

5.- Dopo questo intervallo, questo messaggio apparirà sul display, Po sul display del timer. Livello di potenza diviso per 100 nei display del riscaldatore.

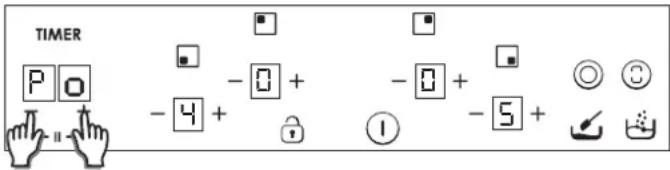

6.- Utilizzando i tasti '+' e '-' del timer, è possibile regolare il valore di gestione della potenza. Quando è selezionato il valore desiderato, toccare contemporaneamente i tasti "+" e "-" per 5 secondi.
7.- Al termine di questa procedura, viene emesso un lungo segnale acustico, il sistema si azzera e la procedura ricomincia.
8.- Dopo il processo di avviamento, sul display del timer verrà visualizzata la gestione della potenza.
Come risultato, il controllo tattile non consentirà alcuna combinazione che superi questo limite.
Note:
a) Questa gestione della potenza è disponibile solo per i primi 30 secondi dopo l'accensione del piano di cottura.
b) Se questa selezione di gestione della potenza è ON, se trascorrono più di 90 secondi dall'accensione del piano cottura questo processo sarà terminato senza che sia stato registrato un nuovo valore di potenza.
c) Se questa selezione di gestione della potenza è ON, se viene premuto un tasto qualsiasi tranne la combinazione di "+" e "-" del timer, il processo sarà terminato senza registrare nuovi valori di potenza e il comando a sfioramento inizierà a funzionare come solito, senza reset.
d) Se questa selezione di gestione della potenza è ON, se viene premuta la combinazione di "+" e "-" del timer, il processo sarà terminato con la registrazione di un nuovo valore di potenza; reset e il comando a sfioramento inizieranno a funzionare come al solito.
Come accendere/spegnere una zona di riscaldamento
Per accendere una zona di riscaldamento toccare il pulsante di accensione per 400 msec. Si sentirà un bip prolungato ed il valore "O" verrà visualizzato nella cifra della zona di destinazione, indicando il livello di potenza.
1) Se una qualsiasi fase di cottura è in posizione 0, il display si spegne automaticamente dopo 10 secondi e la sequenza di spegnimento zona emette un segnale acustico.
2) Se c'è un'indicazione di calore residuo sul display acceso ma con potenza pari a 0, lo "0" viene acceso in commutazione.
3) Se la funzione di blocco è attiva non è possibile accendere una zona. Per spegnere una zona di riscaldamento toccare una qualsiasi zona di riscaldamento per un periodo di 1,2 sec. Si avvertiranno tre brevi bip nella
cifra della zona di destinazione e non verrà visualizzato nulla oppure "H" se è presente calore residuo. La zona sarà spenta.
1) Se una qualsiasi fase di cottura è in posizione 0, il display si spegne automaticamente dopo 10 secondi e la sequenza di spegnimento zona emette un segnale acustico.
2) Se c'è un'indicazione di calore residuo sul display spento, verrà visualizzato "H".
3) Se la funzione di blocco è attiva è possibile spegnere una zona.
4) Se è attiva solo una zona di riscaldamento e anche questa viene spenta, si avvertono 4 brevi bip per indicare che il piano di cottura è spento.

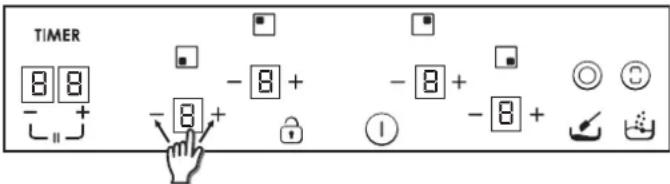

Aumento/diminuzione del livello di potenza
Premendo brevemente i pulsanti '+' o '-' si aumenta o diminuisce la potenza nella cifra delle zone selezionate: 0-1-2-3...9-P
- Premendo a lungo i pulsanti "+" o "-" il livello di potenza aumenta / diminuisce in continuo. Con un aumento rapido, la potenza si interrompe al livello 9 e per potenza superiore è necessario premere ulteriormente il tasto "+" . Non si attiva alcun bip con aumento / diminuzione rapidi.
- Una volta raggiunto il livello di potenza P, premendo nuovamente "+" il livello di potenza non cambia a 0. Una volta arrivato al livello di potenza 0, premendo nuovamente "-" il livello di potenza non passa a P.
- Con una zona accesa a livello di potenza 0, se la zona è calda, lo 0 lampeggerà alternativamente. Dopo 10 secondi, lo 0 scompare e sul display viene visualizzata la lettera "H" in continuo.
Opzione Sicurezza Bambini
Questa azione si svolge quando viene premuto il pulsante di blocco Quindi, ogni volta che viene premuto un pulsante, il display visualizza "L" per due secondi. Il riscaldamento rimane nelle stesse condizioni. Per disattivare la sicurezza bambini, seguire lo stesso processo sopra indicato. Quindi viene emesso un breve bip e il display visualizza "n". Il piano di cottura si sblocca.
Nota: Una sicurezza bambini automatica si attiva per 15 minuti dopo lo spegnimento completo del piano di cottura. Questa funzione si attiva automaticamente ma è necessario programmarla in precedenza. Fare riferimento al punto Impostazioni Utente.
Zone a doppio / triplo riscaldamento
Per accendere l'anello di estensione doppio, la zona associata deve essere già accesa e l'indicazione di livello di potenza deve essere superiore a 0.
8.1- Zona a doppio riscaldamento accesa
La prima breve pressione sul pulsante dell'estensione accende l'anello di estensione. Il LED sul pulsante di estensione si accende se l'anello di estensione è acceso.
La seconda breve pressione sul pulsante dell'estensione spegne l'anello di estensione. Si avverte un breve bip ogni volta che si preme il pulsante di estensione.
8.2- Zona a triplo riscaldamento accesa
La prima breve pressione sul pulsante dell'estensione accende il primo anello di estensione. 1 LED sul pulsante di estensione si accende quando il primo anello di estensione è acceso (il LED a sinistra nel caso di triplo riscaldamento, quello centrale e l'unico LED nel caso di zona doppia) La seconda breve pressione sul pulsante dell'estensione accende il secondo anello di estensione. 2 LED sull'anello di estensione si accendono se il primo e il secondo anello di estensione sono accesi La terza breve pressione sul pulsante dell'estensione spegne il primo e il secondo anello di estensione Si avverte un breve bip ogni volta che si preme il pulsante di estensione.
Funzione bridge
La funzione bridge può essere abilitata unicamente quando entrambe le zone di riscaldamento sono spente. Una zona di riscaldamento del bridge è stata selezionata; per attivare la funzione bridge sfiorare il pulsante bridge.
Si avverte un bip e il LED della zona si accende se la zona è abilitata. Entrambe le zone di riscaldamento della funzione bridge sono selezionate contemporaneamente.
Quando le zone di riscaldamento sono selezionate, se il livello di potenza non è quello desiderato, utilizzare i pulsanti "+" e "-"
Entrambi i display della zona di cottura con funzione bridge mostrano lo stesso livello di potenza. La funzione finisce:
- Se in modalità impostazione viene sfiorato il pulsante bridge
- Se l'utente seleziona il livello di potenza "0"
Funzione fusione
Quando una zona di cottura è stata selezionata, per attivare la funzione e di fusione:
- Selezionare il pulsante fusione
Si attiva un segnale acustico e il display della zona di riscaldamento visualizza "U"
La zona di cottura funziona a livello di potenza "2"
Essendo selezionata la zona di riscaldamento, la funzione fusione ha termine
- Se è spenta
- Se è selezionata ad un altro livello di potenza.
Funzione bollitura
Quando una zona di cottura è stata selezionata, per attivare la funzione di bollitura:
- Selezionare il pulsante Bollitura
Si attiva un segnale acustico e la zona di riscaldamento visualizza "P" La zona di riscaldamento si attiva al livello di potenza massimo per 10 minuti. Dopo questi 10 minuti si avverte un segnale acustico e la zona di riscaldamento ritorna al livello "9"
FUNZIONE PAUSA
La funzione Pausa consente di interrompere temporaneamente il processo di cottura, consentendo agli utenti di rispondere alla porta o al telefono, senza il rischio che l'acqua nella pentola vada in ebollizione e trabocchi. Questa funzione è anche utile per pulire la superficie dell'interfaccia utente, senza modificare le impostazioni di cottura.
La funzione di Pausa viene indicata dal simbolo II. Per selezionare questa funzione, l'utente può toccare contemporaneamente i pulsanti + e – sotto al timer.
Nota: Non è possibile mettere in pausa una sola zona. Attivando la funzione di Pausa si disattiva l'intero piano di cottura.
Come opera la funzione Pausa?
La funzione Pausa si attiva mantenendo premuti per 12 secondo i pulsanti + e – sotto al timer
- La funzione Pausa è attiva e il piano di cottura è spento
- Vengono memorizzati i valori delle impostazioni delle zone di riscaldamento attive, poi esse vengono portate a 0
- Si interrompe il tempo di spegnimento automatico delle zone di riscaldamento.
-
Si interrompono tutti i conteggi dei timer.
-
Tutti i pulsanti sono bloccati ad eccezione della funzione Pausa (combinazione + e – sotto al timer) e di Accensione/Spegnimento
- Il timer non visualizza niente, tutti i display delle zone di riscaldamento si attivano e visualizzano "0", accendendo i singoli segmenti verso sinistra, quindi spegnendo i singoli segmenti verso destra, in modo continuo.
Nota: Nessun LED indica che la funzione Pausa è attiva. Premendo nuovamente la combinazione + e – si disattiva la funzione Pausa. Disattivazione della funzione Pausa;
Per disattivare la “funzione Pausa” mantenere premuta per ½ secondo la combinazione di pulsanti + e – del timer. La funzione Pausa si disattiva, il piano di cottura si riattiva (si sente un segnale acustico) e vengono ripristinate le impostazioni precedenti delle zone di riscaldamento.
Nota: se il piano di cottura resta inattivo per più di 10 minuti esso si spegnerà automaticamente.
Sicurezza contro le fuoriuscite
Qualcosa (un oggetto o un liquido) sta mantenendo premuto un qualsiasi pulsante per più di 5 secondi. 2 bip veloci + 1 bip lungo ogni 30 secondi mentre viene premuto il pulsante. Il piano di cottura si spegne. Questo simbolo continua a lampeggiare per tutto il tempo in cui questa situazione persiste.
Timer
La funzione timer può essere attivata tramite il relativo pulsante o sfiorando allo stesso tempo i pulsanti "+" e "-".
In entrambi i casi, la zona di riscaldamento deve essere selezionata ed il relativo livello di potenza deve essere superiore a 0.
Selezionare la zona da temporizzare. Il livello di potenza della zona è superiore a 0. E viene visualizzato fisso nella zona da temporizzare. "0 0" nelle cifre riservate al timer.
1) Con i pulsanti "+" o "-" è possibile selezionare il tempo del timer. Ogni volta che il tempo varia non si avverte alcun bip.
2) Premendo contemporaneamente i pulsante il timer si azzera (visualizzazione 00).
3) Se i pulsanti timer "+" o "-" sono mantenuti premuti durante un tempo da determinare, si ha un'impostazione rapida.
4) Durante l'impostazione del tempo del timer, è possibile passare da "00" a "99" con il pulsante "-" e da "99" a "00" con il pulsante "+".
5) Il tempo massimo corrisponde a 99 minuti.
6) Quando il tempo è trascorso e il piano di cottura emette dei bip, premere un qualsiasi pulsante per terminare la sequenza di inserimento e l'allarme.
7) È possibile regolare il tempo del timer quando il timer era già in funzione.
8) La potenza delle zone temporizzate può essere modificata senza conseguenza sulla programmazione del timer.
9) L'ultimo minuto verrà visualizzato in secondi (per alcune varianti visibile solo accedendo alla programmazione del timer durante il conto alla rovescia dell'ultimo minuto)
10) Premendo il pulsante timer senza avere selezionato alcuna zona e quando non ci sono zone temporizzate, non accade nulla.
11) Premendo il pulsante timer senza avere selezionato alcuna zona e quando molte sono soggette a temporizzazione, il tempo visualizzato nella cifra del tempo varia in modo rotatorio, indicando il tempo il cui display di potenza ha la virgola decimale accesa.
12) Nella zona soggetta a temporizzazione viene visualizzato in alternanza potenza (5 s) e (0,5 s).
Il tempo rimanente è visualizzato nelle cifre riservate al timer. Se molte zone sono temporizzate, il tempo più basso rimanente e la virgola decimale è visualizzata nella zona corrispondente.
Indicatore del calore residuo
(in zone di riscaldamento radianti -> calcolato)
Gli stessi indicatori possono essere utilizzati anche per l'indicazione del "calore residuo". È necessario stabilire una tabella oraria a tale proposito:
Tempo di calore rimanente = F (livello di potenza, tempo di lavoro). Quando la temperatura sulla superficie in vetroresina del piano di cottura è superiore a 65°C (valore teorico), questa condizione viene visualizzata sul relativo display, tramite la lettera "H".
Per ottenere una temperatura superiore a 65°C una zona di riscaldamento deve essere in funzione per un certo periodo di tempo, che dipende dal livello di potenza. Una volta trascorso questo tempo, la segnalazione di calore residuo viene visualizzata quando la zona di riscaldamento viene spenta.
Spegnimento automatico di sicurezza
Se il livello di potenza non è variato per un tempo preimpostato, la corrispondente zona di riscaldamento si spegne in automatico.
Il tempo massimo durante il quale una zona di riscaldamento può restare accesa dipende dal livello di cottura selezionato.
| Livello di potenza | Tempo massimo di attivazione (ore) |
| 1 | 10 |
| 2 | 5 |
| 3 | 5 |
| 4 | 4 |
| 5 | 3 |
| 6 | 2 |
| 7 | 2 |
| 8 | 2 |
| 9 | 2 |
NOTA: se si verifica una situazione di surriscaldamento durante il funzionamento dei massimi livelli di potenza, il comando del piano di cottura regola automaticamente il livello di potenza per proteggere il piano di cottura dai surriscaldamenti.
7. PULIZIA E MANUTENZIONE
Prima di effettuare qualsiasi attività di manutenzione sul piano di cottura, lasciarlo raffreddare.
- Utilizzare unicamente prodotti (paste detergenti e raschietti) progettati specificatamente per superfici in vetroceramica. Sono reperibili normalmente in commercio.
- Evitare sgocciolamenti, in quanto qualsiasi sostanza che cade sulla superficie del piano di cottura brucia rapidamente e ne rende più difficile la pulizia.
- Si consiglia di tenere lontano dal piano di cottura tutte le sostanze che possono sciogliersi, quali oggetti in plastica, zucchero o prodotti a base di zucchero.
MANUTENZIONE:
- Versare alcune gocce del detergente specifico sulla superficie del piano di cottura.
- Sfregare le eventuali macchie più persistenti con un panno morbido o carta da cucina leggermente inumidita.
- Asciugare con un panno morbido o carta da cucina asciutta fino alla completa pulizia della superficie.
Se ci sono ancora macchie persistenti: - Versare altre gocce di detergente specifico sulla superficie del piano di cottura.
- Raschiare utilizzando un raschietto, mantenendolo ad un angolo di 30° rispetto al piano di cottura, fino a quando la macchia non scompare.
- Asciugare con un panno morbido o carta da cucina asciutta fino alla completa pulizia della superficie.
- Ripetere l'operazione se necessario.
ALCUNI SUGGERIMENTI:
Una pulizia frequente lascia uno strato protettivo che è fondamentale per evitare graffi e usura. Prima di utilizzare nuovamente il piano di cottura accertarsi che la superficie sia pulita. Per togliere segni lasciati dall'acqua, utilizzare alcune gocce di aceto di vino bianco o di succo di limone. Quindi asciugare con carta assorbente e alcune gocce di detergente specifico.
La superficie in vetroceramica resiste ai graffi causati da recipienti di cottura a fondo piatto, tuttavia si consiglia sempre di sollevarli quando si spostano da una zona all'altra.
N.B.:
Non utilizzare mai una spugna troppo bagnata.
Non utilizzare mai un coltello o un cacciavite.
Un raschietto con lametta non danneggia la superficie, a patto che venga mantenuto ad un angolo di 30°.
Non lasciare mai un raschietto con lametta alla portata dei bambini. Non utilizzare mai prodotti abrasivi o detergenti in polvere.
Cornice metallica: per pulire in modo sicuro la cornice metallica, lavare con acqua e sapone, risciacquare e quindi asciugare con un panno morbido.
Qualsiasi variazione di colore della superficie in vetroceramica non influenza il relativo funzionamento o la stabilità della superficie. Tali scolorimenti sono principalmente dovuti a residui di alimenti combusti o dall'utilizzo di recipienti di cottura in materiali quali alluminio o rame; questi tipi di macchie sono difficili da eliminare.
8. RISOLUZIONE DEL PROBLEMA
Le zone di cottura non cuociono a fuoco lento oppure friggono solo a bassa temperatura
Utilizzare solo recipienti di cottura a fondo piatto. Se tra il recipiente di cottura ed il piano di cottura si intravede dello spazio, la zona non sta trasmettendo correttamente il calore.
Il fondo del recipiente di cottura deve coprire completamente il diametro della zona selezionata.
La cottura è troppo lenta
Si stanno utilizzando recipienti di cottura inadatti. Utilizzare solo recipienti a fondo piatto, pesanti ed aventi un diametro che corrisponda almeno alla zona di cottura.
Piccoli graffi o abrasioni sulla superficie in vetroceramica del piano di cottura
Pulizia non corretta o utilizzo di recipienti di cottura a fondo ruvido; particelle simili a granelli di sabbia o sale tra il piano di cottura e il fondo del recipiente. Fare riferimento alla sezione "PULIZIA"; accertarsi che i recipienti siano puliti prima de Il'uso e utilizzare solo recipienti di cottura a fondo liscio. I graffi si possono ridurre solo se la pulizia
Graffi metallici
Non fare scivolare i recipienti di cottura sul piano di cottura. Fare riferimento ai suggerimenti per la pulizia.
Si utilizzano i materiali appositi, ma le macchie sono ancora presenti. Utilizzare una lametta e seguire quanto indicato nella sezione "PULIZIA".
Macchie scure
Utilizzare una lametta e seguire quanto indicato nella sezione "PULIZIA". Superfici chiare sul piano di cottura
Segni lasciati da recipienti in alluminio o rame, ma anche depositi di minerali, acqua o alimenti; possono essere ripuliti utilizzando la pasta detergente.
Formazione di caramello o plastica fusa sul piano di cottura.
Fare riferimento alla sezione "PULIZIA".
Il piano di cottura non funziona o alcune zone non funzionano
Le deviazioni non sono posizionate correttamente sulla morsettiera.
Verificare se il collegamento è corretto e se il pannello di comando è bloccato. Sbloccare il piano di cottura.
Il piano di cottura non si blocca.
Il pannello comandi è bloccato. Sbloccare il piano di cottura.
Frequenza delle operazioni di accensione/spegnimento delle zone di cottura
Il cicli di accensione/spegnimento variano a seconda del livello di calore richiesto:
- livello basso: tempo di funzionamento breve,
- livello alto: tempo di funzionamento lungo.
Il piano di cottura non funziona.
Controllare le condizioni dei fusibili / interruttori automatici dell'abitazione.
Verificare se si tratta di una mancata alimentazione.
Il piano di cottura si è spento.
L'interruttore principale (pulsante accensione/spegnimento) è stato sfiorato involontariamente o ci sono oggetti su un qualsiasi pulsante. Riaccendere l'elettrodomestico senza appoggiare nulla sui pulsanti. Inserire nuovamente le impostazioni.
Display con F e numeri
Se la lettera F e dei numeri compaiono sul display, l'elettrodomestico ha rilevato un'anomalia. La seguente tabella elenca i provvedimenti correttivi che si possono adottare per correggere il problema. viene effettuata correttamente.
9. MANUTENZIONE AGGIUNTIVA
Prima di rivolgersi ad un tecnico dell'Assistenza controllare quanto segue:
— che la spina sia inserita correttamente e dotata di fusibili; Se non è possibile identificare il guasto spegnere l'elettrodomestico — non manometterlo — e chiamare il Centro di Assistenza Tecnica post-vendita. L'elettrodomestico è fornito con un certificato di garanzia che garantisce la riparazione gratuita presso il Centro di Assistenza.
| Display della zona di riscaldamento | Anomalia Azione | |
| F0 | Errore software comando sfioramento. | Se si è verificato un errore, scollegare e ricollegare il piano di cottura all'alimentazione elettrica. Se l'errore persiste, contattare l'assistenza post-vendita. Se un errore si verifica improvvisamente durante il normale funzionamento, contattare l'assistenza post-vendita. |
| Fc | La zona comandi a sfioramento è troppo calda ed ha spento tutte le zone di riscaldamento. | Attendere che la temperatura diminuisca fino al raggiungimento di un valore normale. Quando il messaggio scompare, è possibile riutilizzarlo. |
| Ft | Il sensore temperatura di comando a sfiorame+nto può essere danneggiato. | Attendere che la temperatura scenda. Se il messaggio persiste quando la temperatura raggiunge quella ambientale, contattare l'assistenza post-vendita. |
| FE | Il sensore temperatura di comando a sfioramento può essere danneggiato. | Attendere che la temperatura scenda. Se il messaggio persiste quando la temperatura raggiunge quella ambientale, contattare l'assistenza post-vendita. |
| Fb | Pulsante eccessivamente sensibile. | Verificare che il piano di cottura sia montato correttamente. Accertarsi che i pulsanti tocchino correttamente la superficie in vetroresina. |
| FU / FJ | Errore sicurezza tastiera | Questo errore è un controllo automatico della tastiera. Scompare quando il controllo automatico ritorna ad un valore di sicurezza. Se l'errore persiste, contattare l'assistenza post-vendita. |
| FA | Errore sicurezza tastiera | Questo errore è un controllo automatico del software. Scompare quando il controllo automatico ritorna ad un valore di sicurezza. Se l'errore persiste, contattare l'assistenza post-vendita. |
| FC / Fd | Errore sicurezza tastiera | Questo errore è un controllo automatico del software. Scompare quando il controllo automatico ritorna ad un valore di sicurezza. Se l'errore persiste, contattare l'assistenza post-vendita. |
| Fr | Errore di sicurezza relè | Qualsiasi driver dei relè può presentare dei problemi. Togliere il piano di cottura dall'alimentazione, attendere un minuto e riaccendere. Se l'errore persiste, contattare l'assistenza post-vendita. |
CONSIGNES DE SÉCURITÉ
| Livello di potenza | Tempo massimo di attivazione (ore) |
| 1 | 10 |
| 2 | 5 |
| 3 | 5 |
| 4 | 4 |
| 5 | 3 |
| 6 | 2 |
| 7 | 2 |
| 8 | 2 |
| 9 | 2 |
Il Produttore non si assume responsabilità per eventuali errori di stampa o errori di trascrizione all'interno di questa brochure. Ci riserviamo il diritto di apportare modifiche ai prodotti a seconda delle necessità, compresi gli interessi di consumo, senza influenza alcuna sulle caratteristiche relative a sicurezza o funzionamento.
FR
- SOMMAIRE FR
- ISTRUZIONI DI SICUREZZA
- 3- INSTALLAZIONE
- Fissaggio normale:
- Fissaggio rapido: (A seconda del modello)
- INSTALLAZIONE A FILO
- Aprire il coperchio nella seguente sequenza:
- Per staccare il cavo di alimentazione elettrica:
- Operazioni da effettuare per un nuovo collegamento:
- ATTENZIONE:
- CONSIGLI SUI RECIPIENTI DI COTTURA PER IL PIANO
- USO
- Scelta del livello di gestione della potenza
- Note:
- Come accendere/spegnere una zona di riscaldamento
- Aumento/diminuzione del livello di potenza
- Opzione Sicurezza Bambini
- Zone a doppio / triplo riscaldamento
- Funzione bridge
- Funzione fusione
- Funzione bollitura
- FUNZIONE PAUSA
- Sicurezza contro le fuoriuscite
- Timer
- Indicatore del calore residuo
- (in zone di riscaldamento radianti -> calcolato)
- Spegnimento automatico di sicurezza
- PULIZIA E MANUTENZIONE
- MANUTENZIONE:
- ALCUNI SUGGERIMENTI:
- RISOLUZIONE DEL PROBLEMA
- La cottura è troppo lenta
- Graffi metallici
- Macchie scure
- Display con F e numeri
- MANUTENZIONE AGGIUNTIVA
- CONSIGNES DE SÉCURITÉ
- FR
Marca : CANDY
Modello : CH64EXCP
Categoria : Cucina
