KWH4209 - Aquecimento Kunft - Manual de utilização gratuito

Tipo de Produto	Aquecedor elétrico cerâmico de parede
Modelo	KWH4209
Marca	Kunft
Fonte de Alimentação	220-240 V ~ 50-60 Hz
Potência Máxima	2000 W
Níveis de Aquecimento	2 níveis (I: baixo, II: alto) + modo ECO (18°C)
Elemento de Aquecimento	Cerâmica PTC
Tipo de Controle	Controle remoto com display LCD
Temporizador	Temporizador programável semanal
Funções Especiais	Sensor de janela aberta, modo ar frio (uso no verão), termostato de segurança
Instalação	Montagem na parede, altura mínima de 1,8 m do chão
Proteção	Proteção contra superaquecimento, proteção contra superaquecimento do motor
Limpeza	Limpe com um pano seco e macio; aspire as entradas e saídas de ar regularmente
Manutenção	Nenhuma peça reparável pelo usuário; entre em contato com o suporte para reparos
Garantia	2 anos contra defeitos de fabricação
Acessórios Inclusos	Controle remoto com pilhas, kit de montagem
Condições Ambientais	Uso interno apenas; adequado para espaços bem isolados

Perguntas frequentes - KWH4209 Kunft

Como instalo o aquecedor KWH4209?

Faça dois furos na parede a cerca de 1,8 m do chão. Insira as buchas plásticas fornecidas (6 mm de diâmetro) e fixe os ganchos com parafusos. Em seguida, deslize o aquecedor sobre os ganchos até travar. Certifique-se de que a saída de ar esteja voltada para baixo.

Posso usar o aquecedor no banheiro?

O aquecedor deve ser instalado a pelo menos 1,8 m do chão e longe de fontes de água. Não é projetado para áreas úmidas; não use em banheiros ou perto de chuveiros.

O que significam os diferentes modos?

Modo I: baixa potência (cerca de 1500 W), Modo II: alta potência (2000 W), ECO: mantém a temperatura ambiente a 18°C para economia de energia. Pressione o botão MODE para alternar.

Como funciona o sensor de janela aberta?

Se a temperatura ambiente cair repentinamente pelo menos 10°C, o aquecedor desliga automaticamente para economizar energia. Ele reativa quando a temperatura estabiliza. Esta função pode ser ativada/desativada através do controle remoto.

Posso usar o aquecedor como ventilador no verão?

Sim. Selecione o Modo I ou II com o elemento de aquecimento desligado (modo ar frio). O ventilador soprará ar não aquecido.

Como configuro o temporizador semanal?

Pressione e segure o botão PROG por 3 segundos. O dia pisca, use +/- para definir. Pressione PROG novamente para definir a hora e, em seguida, MODE para selecionar o modo de aquecimento. Repita para cada dia.

O que devo fazer se o aquecedor parar de funcionar?

Verifique a fonte de alimentação e o disjuntor. Se a proteção contra superaquecimento foi acionada, remova qualquer obstrução da saída de ar e deixe esfriar. Se persistir, entre em contato com o suporte ao cliente. Não tente abrir a unidade.

Como limpar o aquecedor?

Desligue e deixe esfriar. Limpe o exterior com um pano seco e macio. Use um aspirador de pó para remover a poeira das entradas e saídas de ar. Não use água ou produtos químicos.

O aquecedor é seguro para uso perto de crianças?

Crianças menores de 3 anos devem ser mantidas afastadas. Crianças de 3 a 8 anos só podem ligar/desligar o aquecedor se supervisionadas. Crianças com 8 anos ou mais podem usá-lo com instruções adequadas. A superfície pode ficar muito quente; é necessário cuidado.

O que faz o botão de bloqueio no controle remoto?

Segure o botão Lock por 3 segundos para bloquear as teclas do controle remoto, evitando alterações acidentais. Repita para desbloquear.

MANUAL DE UTILIZADOR KWH4209 Kunft

manual de instruções

Este produto é adequado apenas para espaços bem isolados ou utilização ocasional.

aquecedor cerâmico de parede

KWH4209

PT

4. SERVICIO POSVENTA

Agradecemos a compra deste artigo.

Este aparelho foi sujeito a diversos testes laboratoriais que atestam a sua qualidade. Para que a utilização do aparelho seja mais fácil e segura, junto enviamos o respetivo manual de instruções.

Queira ler atentamente as instruções e medidas de segurança que se encontram descritas no presente manual.

Esperamos sinceramente que fique satisfeito com a utilização do seu novo aparelho.

kunft.®

aquecedor cerâmico de parede

KWH4209

PT

1. INSTRUÇÕES DE SEGURANÇA

	ATENÇÃO
	Risco de choque elétrico. Não abrir.
Atenção: para evitar o risco de choque elétrico não abra a unidade. O interior não contém peças que possam ser reparadas pelo utilizador. Contacte o Serviço de Apoio ao Cliente.

ÍNDICE

1. INSTRUÇÕES DE SEGURANÇA ...... 33

1.1. Fonte de alimentação 35
1.2. Cabo de alimentação e outros cabos ..... 35
1.3. Humidade e água.... 36
1.4. Limpeza 36
1.5. Precauções gerais .... 36

1. INSTRUÇÕES DE FUNCIONAMENTO ..... 40

2.1. Descrição do produto....40
2.2. Utilização do produto .... 41
2.3. Manutenção 43

1. ESPECIFICAÇÕES TÉCNICAS......43

3.1. Requisitos de informação para aquecedores de ambiente local elétricos....44

1. SERVIÇO PÓS-VENDA 45

2. PROTEÇÃO AMBIENTAL.... 45

Avisos Importantes

Antes de utilizar o aparelho, leia atentamente este manual de instruções e guarde-o num local seguro, pois poderá precisar dele para consultas futuras.

Antes de colocar o aparelho em funcionamento, e de forma a garantir uma operação correta, não o utilize se:

• Caiu ao chão;
• Notar algum vestígio de danos;
• Surgir alguma anomalia durante o funcionamento.

Para evitar perigo ou deterioração do aparelho devido a utilização incorreta, aconselha-se uma leitura atenta das instruções.

O aparelho não deve ser utilizado para outros fins além dos previstos e destina-se apenas a utilização doméstica. Quaisquer

kunft.®

danos resultantes da utilização do aparelho fora deste âmbito, qualquer utilização incorreta, bem como quaisquer modificações manuais efetuadas ao produto não estão cobertas e cancelam automaticamente o direito à garantia.

Assistência

Em caso de avaria, entregue o aparelho ao Serviço de Apoio ao Cliente.

Crianças com menos de 3 anos de idade devem ser manter-se afastadas do aparelho a menos que estejam sob supervisão contínua.

As crianças dos 3 aos 8 anos de idade só devem ligar/desligar o aparelho quando este tiver sido colocado ou instalado na posição de funcionamento normal prevista e desde que estejam sob supervisão ou tenham recebido instruções relativas à utilização segura do aparelho e entenderem os riscos envolvidos. As crianças dos 3 aos 8 anos de idade não devem ligar, regular e limpar o aparelho ou realizar operações de manutenção.

aquecedor cerâmico de parede

KWH4209

PT

Este aparelho pode ser usado por crianças com idade igual ou superior 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas e/ou pessoas com falta de experiência ou conhecimento caso tenham recebido instruções sobre o uso seguro do aparelho e caso percebam os riscos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.

Estas instruções também estão disponíveis em www.suporteworten.pt

1.1. Fonte de alimentação

Verifique se a tensão da rede elétrica é compatível com a indicada no aparelho. Caso não corresponda, consulte o Serviço de Apoio ao Cliente.

1.2. Cabo de alimentação e outros cabos

Não enrole o cabo nem o puxe para desligar o aparelho. Mantenha o cabo afastado de superfícies aquecidas.

kunft®

Nunca utilize o aparelho se o cabo ou a ficha estiverem danificados.

Leve-o ao Serviço de Apoio ao Cliente para que o substituam.

1.3. Humidade e água

Não utilize o aparelho em locais húmidos. Não deixe que o aparelho se molhe sob circunstância alguma, já que tal poderá ser perigoso. Para evitar perigo de incêndio ou choque elétrico, não exponha o aparelho a água ou humidade. Além disso, não coloque o aparelho debaixo de água (por exemplo, para fins de limpeza).

1.4. Limpeza

Antes de proceder à limpeza, desligue sempre o aparelho e retire o cabo da tomada. Deixe sempre que a máquina arrefeça antes de efetuar qualquer operação de limpeza.

Para limpar a parte exterior do aparelho, utilize apenas um pano seco e macio.

1.5. Precauções gerais

- Siga as indicações do manual de instruções pois são uma importante ajuda na instalação e operação corretas deste produto e a tirar partido das suas funções avançadas. Guarde as instruções para consulta futura.

aquecedor cerâmico de parede

KWH4209

PT

• Leia todas as instruções antes de usar o produto.
• As operações de reparação ou manutenção devem ser realizadas apenas por profissionais autorizados.
• Quaisquer danos provocados por modificações manuais do produto não serão abrangidos pela garantia.
• Se este produto for utilizado para outros fins que não aqueles para os quais foi originalmente desenvolvido, ou se não for corretamente ligado, poderá ficar danificado e a garantia será anulada.
• O aquecedor deve ser pendurado na parede e a saída de ar deve ser colocado para baixo ou colocada numa superfície plana. Não deve colocá-lo à beira de superfícies nem inclinado.
• Não utilize o aquecedor numa divisão com gases inflamáveis ou explosivos e não tape a saída de ar.
• Caso o cabo de alimentação fique danificado, deve ser substituído pelo fabricante, pelo serviço de assistência técnica ou por indivíduos com qualificações semelhantes para evitar situações de perigo.
• O aquecedor não deve ficar posicionado imediatamente abaixo de uma tomada

kunft.®

elétrica. Certifique-se de que a tomada elétrica está equipada com uma ligação à terra com capacidade de 220-240 V, 50-60 Hz. Em seguida, verifique se a tomada e a ficha estão bem ligadas.

• Ao reparar o aquecedor, desligue-o da tomada.
• Não toque no aquecedor com as mãos molhadas.
• Se o motor não estiver a funcionar corretamente, pare-o imediatamente.
• Ao utilizar o aquecedor, não abra constantemente a porta ou a janela, caso contrário tal irá influenciar o efeito de aquecimento.
• Se pretender fechar a máquina, pressione o interruptor para a desligar. A ventoinha da máquina permanecerá a trabalhar durante 30 segundos até começar a soprar ar fresco. Depois, a máquina irá parar de trabalhar e poderá desligá-la.
• O aquecedor deve ser pendurado na parede, mas longe de água ou de casas de banho.
• O temporizador configura as horas de funcionamento do aquecedor.
• Para o controlo remoto, utilize duas pilhas. Estas devem ser retiradas do aparelho antes de se desgastarem e, em seguida, eliminadas de forma segura.

aquecedor cerâmico de parede

KWH4209

PT

- O aquecedor deve ser instalado pelo menos a 1,8 m do chão e de forma a que os interruptores e outros controlos não possam ser tocados por uma pessoa na banheira ou no chuveiro.

CUIDADO: Algumas partes deste produto podem aquecer bastante e causar queimaduras. Deve prestar-se particular atenção quando crianças e pessoas vulneráveis estiverem presentes.

Para fixar o aquecedor na parede são necessárias duas ações (inserir e deslizar)

kunft®

2. INSTRUÇÕES DE FUNCIONAMENTO

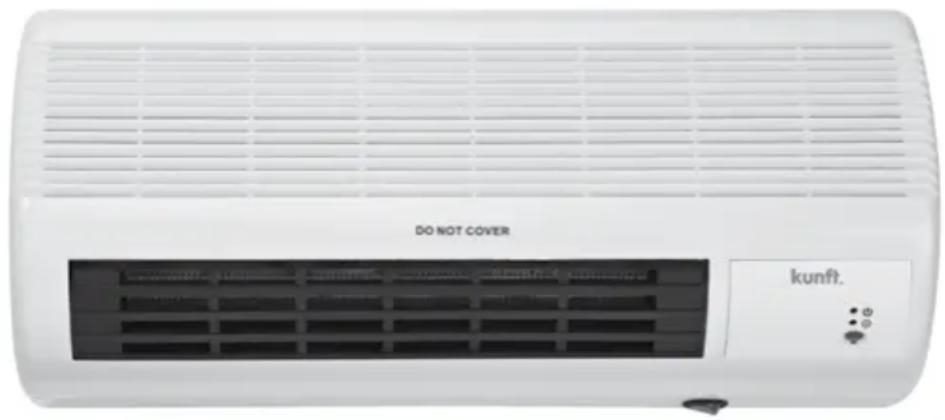

2.1. Descrição do produto

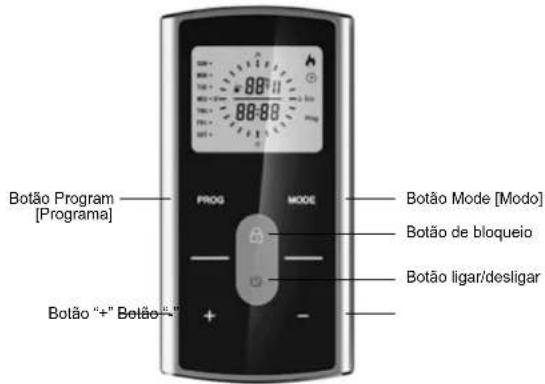

Painel de Instruções do Controlo Remoto

Instruções dos botões

1. Botão "para LIGAR ou DESLIGAR o aparelho
2. Botão “+”: para aumentar a temperatura e o temporizador (mantenha o botão “+” pressionado no ciclo do temporizador semanal)
3. Botão “-”: para diminuir a temperatura e o temporizador (mantenha o botão “-” pressionado para confirmar o temporizador semanal)
4. "Botão de modo": para alterar o modo para I, II, ECO (mantenha o botão Mode pressionado para ligar ou desligar o sensor de janela)

aquecedor cerâmico de parede

KWH4209

PT

1. Botão "PROG": para configurar o dia da semana e o temporizador
   6.Botão "Lock" [Bloqueio]: mantenha o botão pressionado para bloquear e desbloquear o controlo remoto.

2.2. Utilização do produto

Características

• Componentes do aquecedor em cerâmica de elevada condutividade térmica, aquecimento de alto rendimento, aquecimento rápido, silencioso, inodoro, não poluente, sem chamas e ambientalmente inofensivo (não irá afetar o oxigénio).
• Dois níveis de aquecimento para que possa configurar a temperatura de acordo com suas preferências.
• Inclui um fusível de temperatura devido ao perigo de sobreaquecimento, bem como uma proteção contra o sobreaquecimento do motor. Desliga-se automaticamente quando a saída de ar está obstruída e liga-se novamente quando as obstruções ficam resolvidas.
• Seleção de ar natural/quente. Pode fechar o componente de aquecimento no verão para que o aquecedor possa soprar ar fresco.
• Termóstato de segurança para proteção contra o sobreaquecimento.

Instalação

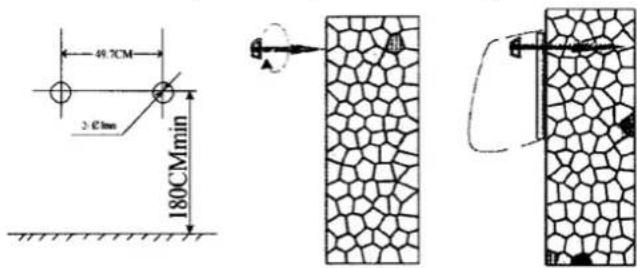

• Faça dois furos na parede a cerca de 1,8 m do chão. O diâmetro do furo deve ser suficientemente amplo para admitir o tubo de plástico insuflado, que tem um diâmetro de 6 mm.
• Após inserir o tubo de plástico insuflado pelo orifício, fixe o gancho no tubo com um parafuso. Certifique-se de que o gancho fica totalmente inserido, conforme apresentado na imagem abaixo.

Instruções do aquecedor

• Retire toda a embalagem e coloque o aquecedor na localização desejada.
• Desenrole o cabo de alimentação e ligue-o à tomada elétrica.

kunft®

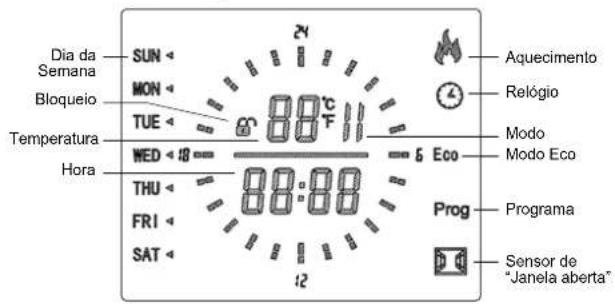

• Pressione o botão 🔒 o visor LCD irá acender-se e o aquecedor irá ligar-se; pressione novamente o botão e o aquecedor irá desligar-se.
• Pressione o botão MODE: para alterar o modo para I, II, ECO; I para baixa potência, II para alta potência, ECO para manter a temperatura ambiente a 18 °C. Quando o sensor de temperatura atingir a temperatura ambiente e de repente diminuir para 10 °C, a função do sensor de "janela aberta" irá ligar-se (a função do sensor de "janela aberta" só funciona após se pressionar o botão para esta função no controlo remoto).

Imagem 1: Potência I Imagem 2: Potência II

Imagem 3: Modo ECO Imagem 4: Função do sensor de "janela aberta"

• Pressione o botão "PROG" durante 3 segundos para configurar o temporizador semanal local (o dia da semana irá piscar), pressione "+" e "-" para ajustar. Mantenha o botão "PROG" pressionado para configurar os minutos locais (os minutos irão piscar), pressione "+" e "-" para ajustar.
• Pressione o botão "PROG" para configurar o ciclo do temporizador semanal. O primeiro serve para configurar o dia da semana, começando ao domingo; pressione "+" ou "-" para ajustar. Pressione novamente o botão "PROG" para configurar as horas, pressione "+" ou "-" para ajustar; começa às 00:00. Pressione "MODE" para configurar o modo de aquecimento. A predefinição é o modo ECO.

Imagem 5: Modo I Imagem 6: Modo II Imagem 7: Modo ECO

aquecedor cerâmico de parede

KWH4209

PT

Imagem 8: Modo ECO Imagem 9: Sensor de "Janela aberta"

Processo de configuração:

Configuraçãoda semana

→

Parâmetrode tempo

→

Modode aquecimento

2.3. Manutenção

• Certifique-se de que desliga a corrente e a ficha da tomada antes de limpar o aparelho.
• Aguarde até que o aquecedor arrefeça e limpe o aparelho com um pano húmido, toalhita húmida ou líquido de limpeza.
• NÃO DEIXE ENTRAR água no aparelho. Não o coloque perto de chamas desprotegidas para evitar a mudança de cores e a deformação do aquecedor.
• NÃO utilize sabão nem produtos químicos (tais como ácidos, diluentes, gasolina, benzeno, etc.), o que poderá danificar a parte externa do aquecedor.
• Deixe secar antes de ligar novamente o aquecedor.
• Limpe regularmente as entradas de ar com um aspirador (pelo menos duas vezes por ano se o aquecedor for utilizado com frequência).
• Quando o aparelho não estiver a ser utilizado, recomendamos que seja colocado na embalagem original, após ter sido limpo, e guardado num local fresco e seco.
• Aviso: não toque no aparelho enquanto estiver a funcionar, nem tape a saída e a entrada de ar.

3. ESPECIFICAÇÕES TÉCNICAS

220-240 V \~ 50-60 Hz

2000 W

3.1. Requisitos de informação para aquecedores de ambiente local elétricos

Elemento	Símbolo	Valor Unidade	Elemento	Unidade
Potência calorífica Tipo de potência calorífica, apenas para os aquecedores de ambiente local elétricos de acumulação
Potência calorífica nominal	P_nom	2,00 kW	Comando manual da carga térmica, com termóstato integrado	Não
Potência calorífica mínima (indicativa)	P_min	1,50 kW	Comando manual da carga térmica, com retroação da temperatura interior e / ou exterior	Não
Potência calorífica contínua máxima	P_max,c	2,00 kW	Comando eletrónico da carga térmica, com retroação da temperatura interior e / ou exterior	Não
Consumo de eletricidade auxiliar			Potência calorífica com ventilador	Não
À potência calorífica nominal	eI_max	N/A kW	Tipo de potência calorífica / comando da temperatura interior
À potência calorífica mínima	eI_min	N/A kW	Potência calorífica numa fase única, sem comando da temperatura interior	Não
Em estado de vigília	eI_sn	0,00026 kW	Em duas ou mais fases manuais, sem comando da temperatura interior	Não
			Com comando da temperatura interior por termóstato mecânico	Não
			Com comando eletrónico da temperatura interior	Não
			Com comando eletrónico da temperatura inte rior e temporizador diário	Não
			Com comando eletrónico da temperatura inte rior e temporizador semanal	Sim
			Outras opções de comando
			Comando da temperatura interior, Não com detecção de presença
			Comando da temperatura interior, Sim com detecção de janelas abertas
			Com opção de comando à distância	Não
			Com comando de arranque adaptativo	Não
			Com limitação do tempo de funcionamento	Sim
			Com sensor de corpo negro	Não

Elementos Worten Equipamentos p/ Lar S.A. de contacto Rua João Mendonça, nº 505 - 4464-503 Senhora da Hora - Portugal

aquecedor cerâmico de parede

KWH4209

PT

4. SERVIÇO PÓS-VENDA

A KUNFT concebeu este aparelho de forma a garantir a máxima fiabilidade. No entanto, se ocorrer um problema, não tente abrir o aparelho – risco de choque elétrico. Se não conseguir solucionar o problema, contacte o Serviço de Apoio ao Cliente de qualquer loja Worten, Modelo ou Continente, para obter assistência. A Worten Equipamentos para o Lar fornece uma garantia contra defeitos de fabrico, por um período de 2 anos a partir da data de compra do aparelho.

AVISO: qualquer tentativa de arranjar o aparelho sem contactar o fabricante ou revendedor irá invalidar a garantia.

Todos os utilizadores devem familiarizar-se com estas instruções. O facto de saber o que pode correr mal poderá ajudá-lo a evitar a ocorrência de problemas.

5. PROTEÇÃO AMBIENTAL

Com o objetivo de proteger o ambiente, tentamos reduzir ao máximo o volume das embalagens, que se limitam a três materiais de fácil separação: cartão, papel e plástico.

O aparelho é constituído por material reciclável, depois de desmontado por uma empresa especializada. Cumpra a legislação local relativamente à reciclagem de todos os materiais.

kunft.®
