Tipo de Produto	Sanita suspensa ou de chão (sifão S)
Marca	Corbero
Modelo	Egeo (também compatível com Adriatico)
Dimensões Gerais (aprox.)	Comprimento: 615 mm, Largura: 410 mm, Altura: 810 mm (incluindo autoclismo)
Altura da Bacia	Padrão (aprox. 400–430 mm do chão ao assento)
Distância de preparação (centro da saída à parede)	210 mm (recomendado), ajustável 80–190 mm
Ligação de Abastecimento de Água	Entrada inferior ou traseira (1/2" BSP)
Tipo de Descarga	Descarga dupla (meia e cheia) com botão de pressão
Volume de Descarga	Não especificado; descarga dupla padrão (tipicamente 3/6 L)
Orientação da Saída	Sifão S (saída no chão)
Material	Cerâmica (louça vitrificada)
Assento Incluído	Sim, com dobradiças de aço inoxidável e tampas
Capacidade do Autoclismo	Não especificado; típico 6-9 L
Tipo de Instalação	Montado no chão, suportes de fixação ocultos ou cama de cimento
Normas de Instalação	AS/NZS 3500
Peso	Não especificado; aprox. 25–35 kg (conjunto completo)
Garantia	Não especificado; garantia padrão Corbero pode aplicar-se
Manutenção	Limpar com detergente suave e pano húmido; evitar produtos de limpeza abrasivos
Peças Sobressalentes Disponíveis	Válvula de entrada, válvula de saída, botão de descarga, assento, suportes de fixação, juntas
Capacidade de Reparação	Componentes internos do autoclismo e assento substituíveis pelo utilizador; recomendada instalação profissional
Notas de Segurança	Não apertar demasiado os parafusos; usar instalador licenciado; evitar aditivos químicos no autoclismo

Perguntas frequentes - Egeo CORBERO

Quais ferramentas são necessárias para a instalação?

Ferramentas básicas de canalização: chave ajustável, chave de fendas, berbequim, selante de silicone, mistura de cimento (se usar cama de cimento).

A sanita pode ser instalada com entrada de água traseira em vez de inferior?

Sim, o autoclismo está pré-configurado para entrada traseira. Para entrada inferior, remova a válvula de entrada traseira e o tampão, depois instale a válvula de entrada inferior (extra opcional).

Qual é a distância de preparação recomendada?

A distância de preparação recomendada (centro da saída à parede acabada) é 210 mm, mas pode ser ajustada entre 80 e 190 mm cortando o conector da bacia.

Como ajusto o assento?

Para ajustar, puxe para baixo os pinos de aço inoxidável. Para remover o assento, coloque-o na vertical e puxe para cima. Os pinos são acedidos após remover as tampas cromadas.

O que devo fazer se o botão de descarga não funcionar?

Certifique-se de que o botão de descarga está bem alinhado e que os componentes do autoclismo estão corretamente instalados. Verifique se a válvula de descarga dupla não está presa. Se os problemas persistirem, consulte um profissional.

Posso usar aditivos químicos no autoclismo?

Não, não coloque aditivos de água dentro do autoclismo, pois podem conter químicos que danificam as válvulas e prejudicam o funcionamento.

Como limpo a sanita?

Use um detergente líquido suave e um pano húmido. Evite produtos de limpeza abrasivos, líquidos ou pastas que possam riscar a superfície cerâmica.

A sanita é adequada para uso com fossa séptica?

O manual não especifica, mas as sanitas de cerâmica padrão são geralmente seguras para fossas. Verifique os regulamentos locais.

Qual é o período de garantia?

O manual não indica o período de garantia. Contacte a Corbero ou o seu revendedor para obter detalhes da garantia.

Posso instalar a sanita eu mesmo?

O manual recomenda a instalação por um instalador licenciado para evitar anular a garantia. No entanto, um bricoleur competente pode seguir as instruções cuidadosamente, especialmente para cama de cimento ou fixação com suportes.

MANUAL DE UTILIZADOR Egeo CORBERO

1. Inspezione os componentes antes da instalação para garantir que não há defeitos visíveis. Se for encontrado um defeito, não instale as peças que compõem o vaso sanitário e entre em contato com o fornecedor imediatamente. Reclamações por defeitos não serão aceitas após a instalação do produto.
2. Este conjunto de sanitas é adequado para uma variedade de configurações: Cisterna: Mantém qualquer uma das conexões de entrada inferiores (válvula de corte esquerda ou direita).
3. Os componentes fornecidos devem ser instalados por um instalador licenciado. Se não o fizer, a garantia poderá ser anulada.
4. A instalação deve ser efetuada em conformidade com o AS/NZS3500.
5. Todas as medidas são em milímetros. (As medidas de altura para vaso sanitário são padrão.)
6. Deixe espaço suficiente para a cama de cimento.
7. Este conjunto WC pode ser configurado com entrada inferior ou entrada traseira.

1. Entrada de água de fundo / furos de controle
2. Furo do tubo de saída do tanque
3. Cisterna - bandeja / Furos de fixação
4. Orifícios de ligação com assento
5. Orifício de entrada inferior / orifício de tubo flexivel (Em ambos os lados da bandeja)
6. Orifícios de fixação do suporte (Em ambos os lados do molde)

210
150 Staking Recomendado (intervalo de 80 a 190)

CONTEÚDO DA EMBALAGEM DO TANQUE

1x tampa de clsterna de cerâmica 1x base de clsterna cerâmica

A cisterna é fornecida com a válvula de descarga e a válvula de entrada de dupla finalidade já instaladas

2x parafusos com

Para fixar a sistema ao vaso sanitário

2x cápsulas

1x junta de borracha
Para setar a saúde no vaso sanitário da cisterna

1x Botão Download
Meia descarga esquerda, metade direita descarga inteira

NOTA: A cisterne pode ser adaptada para o tubo de entrada inferior. A válvula de entrada inferior mostrada acima é um extra opcional

WC BOWL CONTE ÚDO DO PACOTE

1x vaso sanitário de cerâmica

1x conector WC copo e ligar o vaso sanitário
Para ligar o vaso sanitário ao tubo de drenagem no solo / sede S
1x seção (com placa de flange)
A placa de llange se conecta a parede e a seção de link roscada ao conector da tigela do WC

2x fichas (cromadas) 2x parafusos 2x rolhas WC copo (branco)
Fixação opcional: Usada para fixar a ligela do WC ao suporte de fixação oculto. O tampão de plástico é colocado no orifício do lado externo, o parafuso no orifício na seção vertical do suporte. O vaso sanitário crumado é usado para cobrir a rolhe de plástico

2x parafusos (+ pinos brancos) 2x anilhas
Fixação opcional: Usado com suportes de fixação seguros da tigela do WC para a tigela do WC. O parafuso é inserido através do suporte do onifício da bacia do WC

2x suportes Fecho Oculto
Opcional: Pode ser usado para se conectar ao vaso sanitário baixo

CONTEÚDO DO PACOTE SEAT

1x assento

O vaso sanitário tem orifícios recelores que deslizam sobre os pinos de aço inoxido vol

2x placas de aço inoxidável

Localizado no assento nos pinos de aço inoxidável.

Usado para fixar a placa de aço inoxidável e pino para o vaso sanitário

2x tampas de aço inoxidável
Para cobrir a chapa de a φ inoxidα vel

Corberō

1. S-SAÍDA, PROCEDIMENTO. Fixação do conector TOILET BOWL no lugar

1.1 Determine o centro do vaso sanitário e marque a linha central no chão e na parede.
1.2 Calcule a aposta necessária. A estaca recomendada é de 210 mm.
1.3 Pode ser necessário aparar a extremidade maior do conector plástico do vaso sanitário para encaixá-lo. Para aparar, primeiro remova o anel de plástico e a junta de borracha e, em seguida, corte o tubo de acordo com o tamanho. Substitua a junta de borracha e o anel de plástico com segurança, garantindo um bom ajuste.
1.4 Posição do conector do vaso sanitário no tubo de drenagem no chão (S-Outlet). A medida de altura do chão até o centro do vaso sanitário conector é de 185 mm.
1.5 Fixe a secção roscada (com placa de flange) ao conector da bandeja, assegurando que a placa da flange está em contacto com a parede. Pode ser necessário cortar a seção roscada para se ajustar corretamente.
1.6 Marque e faça furos na placa da flange e fixe a placa à parede com parafusos de fixação. O conector do vaso sanitário já está instalado.

2. POSICIONAMENTO DO VASO SANITÁRIO

2.1 Utilização da linha central marcada na parede e no chão para colocar o vaso sanitário (ver passo 1.1). Empurre o copo para dentro do conector de plástico instalado. Recomenda-se que as cunhas sejam usadas para acomodar o vaso sanitário durante o posicionamento.

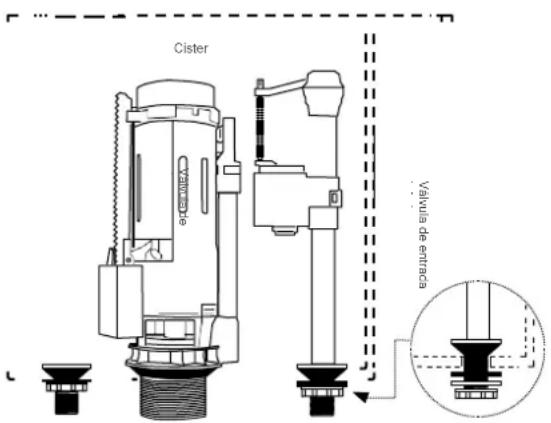

3. CISTERN - Está configurado para fazer uma ligação de saída traseira. DIAGRAMA A.

3.1 Primeiro, remova dois itens: a válvula de entrada traseira e o plugue na base da cisterna. Em seguida, instale a válvula de entrada inferior como o conector no orifício na base da cisterna.
3.2 Em seguida, instale a entrada inferior da válvula com plugue no orifício no vaso sanitário da cisterna. Coloque a junta de borracha cónica no interior do autoclispa.
3.3 No exterior, prenda a junta de borracha do autoclismo e ao disco de plástico branco com as porcas de plástico da asa seguindo essa sequência.

4. FIXAÇÃO DO VASO SANITÁRIO AO CHÃO

4.1 Fixação de cimento (fixação opcional n.º 1)

Se usar camas de cimento, ajuste o nível do vaso sanitário enquanto a mistura de cimento estiver fresca. Fixe o vaso sanitário ao chão usando uma mistura de cimento e areia 3:1 a uma profundidade de 60mm. Não utilize cal ou cimento de secagem rápida.

Importante: Aguarde pelo menos 24 horas para a mistura de cimento antes de usar o vaso sanitário.

4.2 Suporte de fixação (fixação opcional n.º 2)

Fixe o vaso sanitário ao chão com silicone, garantindo que o vaso sanitário esteja nivelado. Certifique-se de que a posição dos suportes de fixação ocultos está alinhada com os orifícios de fixação do suporte. Coloque os parafusos no chão através dos suportes. Em seguida, prenda o vaso sanitário aos suportes com os plugues e parafusos de plástico.

Importante: Não aperte demasiado os parafusos ou parafusos, pois isso pode fazer com que a cerâmica rache e parta.

1. FIXAÇÃO DA CISTERNA AO VASO SANITÁRIO (Nota: A cisterna é fixada diretamente sobre o vaso sanitário e não requer montagem na parede)

5.1 Primeiro, verifique o alinhamento dos furos, certificando-se de que a cisterna e a tigela estão alinhadas. A parte de trás da cisterna e do vaso sanitário devem ser alinhadas para que as peças de instalação do vaso sanitário fiquem alinhadas com a parede. Agora retire a cisterna.
5.2 Coloque a junta de borracha na saída do tubo de plástico no vaso sanitário da cisterna e certifique-se de que está bem ligada. Localize a cisterna de saída (com junta de borracha) na bandeja, garantindo um bom ajuste.
5.3 Se tiver problemas com a entrada inferior, consulte o passo 5 e instale a válvula de retorno de entrada.
5.4 Agora prenda a cisterna ao vaso sanitário com os dois parafusos com selos nos orifícios de fixação da cisterna/bandeja.
5.5 Limpe tudo, ligue o abastecimento de água e verifique o funcionamento da cisterna.

6. AJUSTE O VASO SANITÁRIO À CISTERNA

6.1 Monte o botão de descarga no vaso sanitário com descarga, com a meia descarga à esquerda e a descarga completa à direita. Certifique-se de que tudo está alinhado.
6.2 Coloque o vaso sanitário na cisterna e pressione os botões para verificar o funcionamento.

7. OPERAÇÃO E MANUTENÇÃO

7.1 Pressione a descarga média para poupar água e a descarga completa apenas se necessário.
7.2 Limpe a sanita com detergente líquido e um pano húmido.
7.3 Não coloque aditivos de água dentro da cisterna, pois eles podem ter produtos químicos que danificam as válvulas e prejudicam a funcionalidade da cisterna.

8. INSTALAÇÃO DO ASSENTO

8.1 Fixe os parafusos de polegar nos orifícios de conexão do assento, garantindo que os pinos de aço inoxidável se alinhem com os orifícios do recetor no assento. Uma vez corretamente colocados, certifique-se de que os parafusos estão apertados corretamente.

8.2 Deslize as buchas de aço inoxidável sobre as placas com ganchos.

8.3 Para caber no assento, ele deslizará sobre os pinos de aço inoxidável. Se precisar de fazer ajustes para posicionar o banco corretamente, volte ao passo 10.1.

8.4 Para retirar o banco, coloque-o na posição vertical e puxe para cima.

Para ajustar o assento, puxe para baixo os pinos de aço inoxidável.

Para remover o banco, coloque-o na posição vertical como mostrado e puxe-o para clima.

1. A instalação será realizada de acordo com AS/NZS3500.
2. Todas as medidas são em milímetros.
3. Fixe o vaso sanitário usando uma mistura de areia de cimento 3:1 a uma profundidade de 60mm. Não utilize cal ou cimento de secagem rápida.
4. Limpe com um pano húmido. Não use produtos de limpeza abrasivos, líquidos ou pastas.
5. Suporte de fixação: O vaso sanitário deve ser fixado com um selante de silicone, além dos suportes fornecidos.
6. As dimensões são nominais e estão sujeitas a possíveis variações na fabricação de cerâmica.
7. As especificações podem ser alteradas sem aviso prévio como parte da nossa melhoria contínua.
