Tipo de produto	Secadora de roupa
Modelo	WSD-Y8A5D4WD
Marca	Infiniton
Dimensões (A x L x P)	845 x 595 x 540 mm
Peso líquido	59 kg
Peso bruto	61 kg
Alimentação elétrica	220-240 V ~ 50 Hz
Corrente nominal	10 A
Potência total	1500 W
Capacidade (Lavagem/Secagem)	8 kg / 5 kg
Velocidade máxima de centrifugação	1400 rpm
Número de programas	15
Tipo de controle	Eletrônico
Display	LED
Bloqueio infantil	Sim
Material do tambor	Aço inoxidável
Ângulo de abertura da porta	135°
Níveis de secagem	Passar, Armário, Secagem extra, Tempo de secagem (30 min - 4 h)
Características especiais	Fim retardado, Vapor refrescante, Enxágue extra, Pré-lavagem
Faixa de pressão de água	0,05 - 1 MPa
Conexão de água	Somente água fria
Tipo de instalação	Independente
Consumo de energia (Eco 40-60 carga completa)	0,740 kWh/ciclo
Consumo de água (Eco 40-60 carga completa)	55 L/ciclo

Perguntas frequentes - WSD-Y8A5D4WD Infiniton

Como instalo a secadora de roupa?

Coloque a secadora sobre uma superfície rígida, seca e nivelada com pelo menos 20 mm de distância das paredes. Remova todos os parafusos de transporte da parte traseira com uma chave. Ajuste os pés para nivelar o aparelho. Conecte a mangueira de entrada de água a uma torneira de água fria e a mangueira de drenagem a um ralo ou pia. Conecte a uma tomada com ligação à terra.

Como limpo o filtro da bomba de drenagem?

Desligue a secadora e deixe a água esfriar. Abra a tampa inferior, gire o filtro no sentido anti-horário, remova quaisquer detritos, reinsira e gire no sentido horário. Limpe a cada 3 meses.

O que devo fazer se a secadora não ligar?

Verifique se a porta está bem fechada e se não há roupas presas. Certifique-se de que a torneira de água está aberta e o cabo de alimentação está conectado. Se o problema persistir, consulte a lista de códigos de erro no manual.

Como uso o recurso de bloqueio infantil?

Pressione e segure os botões Temperatura e Centrifugação simultaneamente por pelo menos 2 segundos. O ícone de bloqueio infantil acenderá. Repita para destravar.

Posso secar todos os tipos de tecidos?

Não, sempre verifique a etiqueta de cuidados. A secadora possui programas específicos para algodão, sintéticos e lã. Não seque roupas que tenham estado em contato com substâncias inflamáveis.

Como seleciono o nível de secagem?

Pressione o botão Nível de secagem para escolher entre Passar, Armário, Secagem extra ou Tempo de secagem (30 min a 4 h). O ícone correspondente acenderá.

O que significa o código de erro F01?

F01 indica uma falha na entrada de água. Verifique se a torneira de água está aberta, a mangueira não está dobrada ou entupida e o filtro está limpo. Se o problema persistir, entre em contato com o serviço técnico.

Como limpo o dispensador de detergente?

Pressione o mecanismo de travamento para remover o dispensador. Enxágue com água e limpe o eixo com uma escova macia. Reinsira até ouvir um clique. Limpe mensalmente.

Qual é a carga máxima para secagem?

A capacidade máxima de secagem é de 5 kg. A sobrecarga pode afetar o desempenho da secagem e causar rugas.

Como silencio os sinais acústicos?

Pressione e segure os botões Centrifugação e Cuidado a Vapor simultaneamente por 2 segundos. O ícone de silêncio aparece. Repita para reativar.

MANUAL DE UTILIZADOR WSD-Y8A5D4WD Infiniton

Informações de segurança 50

Antes de usar 52

Como usar 57

Limpeza e manutenção 63

Localização

Antes de instalar este aparelho Infiniton, deve escolher um local que satisfaça os seguintes requisitos requisitos:

1. Superfície rígida, seca e nivelada

2. Evitar a luz solar directa

3. Ventilação suficiente

4. A temperatura ambiente deve ser superior a 0°C

5. Manter o aparelho afastado de qualquer fonte de calor (fogões, caldeiras, radiadores, etc.).

6. Instalar o aparelho num local limpo, onde não haja acumulação de sujidade. Não obstruir as entradas de ar do produto.

ADVERTÊNCIA! A estabilidade é importante para impedir que o aparelho se mova. Assegurar que o produto está nivelado e estável. Para assegurar que os níveis de vibração e ruído emitidos pelo aparelho durante o funcionamento são normais, o aparelho deve ser colocado sobre uma superfície firme e nivelada.

ADVERTÊNCIA! Certifique-se de que o cabo de alimentação não está preso ou danificada não está presa ou danificada.

ADVERTÊNCIA! Assegure-se de manter as distâncias mínimas do paredes, como se mostra na imagem à direita.

Deslocar o aparelho com extremo cuidado. Não agarrar quaisquer partes salientes do produto. A porta do produto não deve ser utilizada como pega de transporte em nenhuma circunstância. Se o aparelho não puder ser transportado na posição vertical, pode ser inclinado para a direita menos de 30°.

Risco de danos e lesões! O manuseamento incorrecto do aparelho pode causar lesões.

⚠️ Importante! O aparelho é muito pesado, por favor nunca carregue o aparelho sozinho; faça-o sempre com a ajuda de outra pessoa.

Remover todos os obstáculos da rota de transporte e do local de instalação:

- Abrir portas e remover objectos no chão.

Não utilizar a porta aberta como ponto de apoio.

Remover todos os materiais de embalagem antes de utilizar o aparelho. Antes de instalar o produto, verificar se o mesmo apresenta danos visíveis no exterior.

Não instalar ou utilizar o aparelho se este estiver danificado.

Não instalar o aparelho numa sala onde haja risco de geada. A temperaturas próximas do ponto de congelação, o produto pode não funcionar correctamente. Existe o risco de danos se for permitido o congelamento da água condensada na bomba e nas mangueiras.

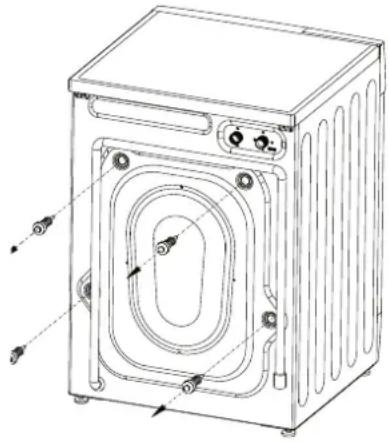

Retirar os parafusos de transporte

Deve remover todos os parafusos de transporte da traseira antes de utilizar o seu aparelho pela

primeira vez. Caso contrário, o produto pode produzir movimentos e vibrações anormais, uma vez que estes parafusos de transporte são utilizados para evitar que o tambor do aparelho seja danificado durante o transporte.

Nota: Uma vez que todos os parafusos de transporte tenham sido removidos, guarde-os num local seguro para reinstalação no caso de o aparelho ser novamente transportado.

Desaperte os parafusos de transporte com uma chave inglesa.

Retirar os parafusos, incluindo as peças de borracha, e guardá-los para uma possível utilização futura.

Tapar os buracos com os tampões de borracha.

Nivelação

Uma vez posicionado o aparelho no seu local normal de funcionamento, certifique-se de que está completamente nivelado. Para o fazer, deverá utilizar um nível de bolha de ar. Se o aparelho não estiver completamente nivelado, deverá ajustar as pernas de acordo com a figura seguinte:

1. Desaperte a contra-porca
2. Virar o pé até chegar ao chão
3. Ajustar os pés e bloquear as porcas com uma chave de porcas.

Conexão eléctrica

Este aparelho deve ser ligado à terra por razões de segurança. O cabo de alimentação deste aparelho está equipado com um ficha de três bocas que cabe numa tomada de três bocas padrão para minimizar a possibilidade de choque eléctrico. Não cortar ou remover, em circunstância alguma, a terceira ficha de ligação à terra do cabo de alimentação fornecido. Não cortar ou remover a terceira ficha de ligação à terra do cabo de alimentação fornecido, em circunstância alguma. Este aparelho requer uma tomada de três pontas de ligação à terra padrão 220-240V-50/60Hz. O cabo deve ser fixado atrás do aparelho e não deve ser deixado sem vigilância. aparelho e não deve ser deixado expostos ou pendurados, evitando assim acidentes e/ou ferimentos. Nunca desligar o aparelho puxando o cabo de alimentação. Agarrar sempre a ficha com firmeza e puxá-la para fora. Não utilizar um cabo de extensão com este aparelho. Se o cabo de alimentação for Se o cabo de alimentação for demasiado curto, peça a um electricista ou a um técnico qualificado para instalar uma tomada perto do aparelho. A utilização de um cabo de extensão pode afectar negativamente o desempenho da unidade.

Conexão de abastecimento de água

Para evitar fugas de água, por favor leia atentamente estas instruções.

! ADVERTÊNCIA!

Não dobrar, esmagar ou modificar a mangueira de entrada de água fornecida

no aparelho.

1. Ligar a mangueira de abastecimento de água à válvula de entrada de água e à torneira de água fria.
2. Apertar todas as porcas de mangueira à mão. Nunca utilizar uma ferramenta para apertar as porcas.

IMPORTANTE! Os modelos com uma única entrada de água não devem ser ligados à torneira de água quente. Isto danificará a roupa no aparelho ou poderá causar uma falha geral do aparelho.

Quando tiver terminado de ligar as ligações de água, preste especial atenção à verificação de fugas nos pontos de ligação, abrindo as torneiras o mais possível. verifique a existência de fugas no pontos de ligação, abrindo as torneiras o mais possível. Se for visível uma fuga, fechar a torneira e remover a porca. Substituir a porca cuidadosamente depois de verificar o selo.

Nota: Não utilize mangueiras de água velhas ou usadas na sua nova máquina de lavar, pois podem causar manchas na sua roupa.

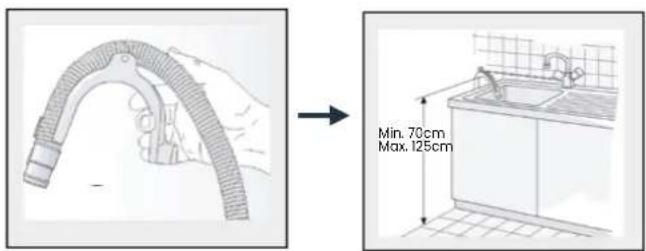

Conexão de mangueira de drenagem

A extremidade da mangueira de drenagem deve ser ligada directamente ao dreno ou ao lavatório.

ADVERTÊNCIA! Não dobrar ou alongar a mangueira de drenagem, caso contrário pode ser danificada devido a possíveis fugas de água.

Se a mangueira de drenagem sair do seu alojamento durante a drenagem da água, a sua casa poderá ser inundada e poderá sofrer queimaduras devido às altas temperaturas da água durante o processo de lavagem. Fixe com segurança a mangueira de drenagem para evitar estas situações e para garantir que as situações de drenagem e os processos de entrada de água e drenagem se desenrolem em segurança. Há duas formas de fixar a extremidade de entrada da mangueira de drenagem:

Opção 1. Colocar a extremidade da mangueira de drenagem na pia, utilizando a pinça fornecida, como mostra a figura.

Opção 2. Ligar a extremidade da mangueira de drenagem directamente para a tomada do sumidouro, como ilustrado na imagem.

Nota: No caso de ligar a mangueira de drenagem como opção 1, Para evitar o refluxo de água suja na máquina e para facilitar a drenagem, não mergulhar a extremidade da mangueira na água suja e não a inserir mais de 15 cm no dreno.

Informações gerais de segurança

Para sua segurança e para garantir uma utilização correcta, antes de instalar e utilizar o dispositivo pela primeira vez, leia atentamente este manual do utilizador, incluindo as suas dicas e avisos. Para evitar erros desnecessários e acidentes, é importante assegurar que todas as pessoas que utilizam o dispositivo estejam completamente familiarizadas com o seu funcionamento e características de segurança. Guarde estas instruções e assegure-se de que permanecem com o dispositivo se este for deslocado ou vendido, para que todos aqueles que o utilizam ao longo da sua vida útil sejam devidamente informados sobre a utilização e segurança do dispositivo.

Para a segurança da vida e dos bens, observar as precauções contidas nestas instruções de utilização, uma vez que o o fabricante não é responsável por danos causados por omissão.

Segurança das crianças e das pessoas vulneráveis

• Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos, se lhes tiver sido dada supervisão ou instruções relativas à utilização do aparelho de uma forma segura e compreender os perigos envolvidos.
• As crianças até aos 8 anos de idade podem carregar e descarregar este aparelho.
• As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.
• A limpeza e a manutenção do utilizador não devem ser feitas por crianças a menos que tenham 8 anos de idade ou mais e sejam supervisionadas.
• Manter todos os recipientes afastados das crianças. Existe um risco de asfixia.
• Se estiver a descartar o aparelho, retire a ficha da tomada, corte o cabo eléctrico (o mais próximo possível do aparelho) e retire a porta para evitar que as crianças apanhem um choque eléctrico se este cair ou fechar.

Conexões eléctricas

• Certifique-se de que o cabo de alimentação não está preso pelo aparelho, pois isto pode danificá-lo.
• Ligar o aparelho a uma tomada com ligação à terra protegida por um fusível que cumpra os valores da tabela "Especificações técnicas".
• A instalação da ligação à terra deve ser efectuada por um electricista qualificado.
• Assegurar que a máquina é instalada de acordo com os regulamentos locais.
• As ligações de água e eléctricas devem ser efectuadas por um técnico qualificado, de acordo com as instruções do fabricante e os regulamentos de segurança locais.

ERTÊNCIA! Não utilizar plugues múltiplos ou fios de extensão.

ADVERTÊNCIA!

O produto não deve ter um dispositivo de comutação externo, tal como um

temporizador ou estar ligado a um temporizador de circuito ou ligado a um circuito que liga e desliga regularmente.

ADVERTÊNCIA!

Não desligar a ficha da tomada se houver gases inflamáveis nas proximidades.

ADVERTÊNCIA!

Nunca puxe a ficha para fora com as mãos molhadas.

ADVERTÊNCIA!

Puxe sempre a ficha, não o cabo.

ADVERTÊNCIA!

Desligue sempre o produto da tomada quando não estiver a ser utilizado.

Desembalagem do aparelho

ADVERTÊNCIA! O material de embalagem (por exemplo, película, espuma de poliestireno) pode ser perigoso para as crianças.

Risco de asfixia! Manter todas as embalagens fora do alcance das crianças.

1. Retirar a caixa de cartão e a embalagem de esferovite.

2. Levantar a máquina de lavar e retirar a embalagem da base.

3. Certifique-se de remover a pequena espuma triangular (A) juntamente com a embalagem inferior. Caso contrário, coloque a unidade numa superfície lateral e retire-a manualmente.

4. Remover a fita adesiva que fixa o cabo de alimentação e a mangueira de drenagem.

5. Retirar a mangueira de entrada do tambor.

Serviço & Eliminação

• Qualquer trabalho eléctrico necessário para a manutenção do aparelho deve ser efectuado por um electricista qualificado ou por uma pessoa competente.
• A manutenção deste produto deve ser efectuada por um Centro de Assistência Técnica autorizado, e só devem ser utilizadas peças sobressalentes originais.

Este símbolo no produto ou na sua embalagem indica que este produto não deve ser tratado como lixo doméstico. Em vez disso, deve ser levado para o ponto de recolha apropriado para a reciclagem de equipamento eléctrico e electrónico.

Ao garantir que este produto é eliminado correctamente, ajudará a evitar potenciais consequências negativas para o ambiente e a saúde humana, que de outra forma poderiam ser causadas por um manuseamento inadequado dos resíduos deste produto.

Para informações mais detalhadas sobre a reciclagem deste produto, queira contactar as autoridades locais, o serviço de eliminação de resíduos domésticos ou a loja onde adquiriu o produto.

Materiais de embalagem

Os materiais com o 📄 símbolo são recicláveis. Eliminar a embalagem num recipiente de recolha adequado para reciclagem.

Eliminação do dispositivo

1. Desligar a ficha da tomada.
2. Corte o cabo de alimentação e descarte-o.

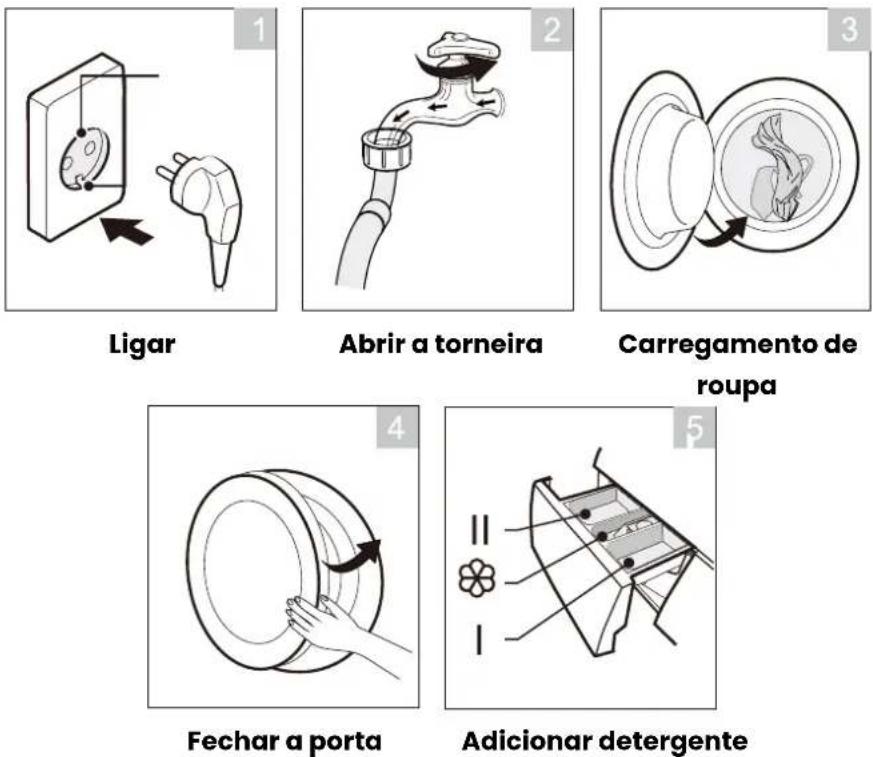

Antes do primeiro ciclo de lavagem

Recomendamos vivamente que, antes de iniciar um ciclo de lavagem pela primeira vez, se remova qualquer água residual que possa permanecer na máquina de lavar, como resultado dos testes e controlos de qualidade efectuados pelo fabricante. A partir da Infiniton recomendamos que se inicie um curto ciclo de lavagem são as roupas.

Para o fazer:

1. Abrir a torneira de entrada de água para a máquina de lavar roupa.
2. Fechar a porta.
3. Colocar algum detergente, aproximadamente 30 ml. No compartimento do detergente.
4. Seleccionar e iniciar um programa curto.

Antes de cada lavagem

A temperatura ambiente da máquina de lavar deve situar-se entre 5 - 40°C. Se utilizado abaixo de 0°C, a válvula de entrada e o sistema de drenagem podem congelar e causar danos no aparelho. Se a máquina for instalada em condições onde haja risco de congelamento, deve ser instalada imediatamente num novo local onde a temperatura ambiente seja superior a 5°C, assegurando assim que as mangueiras de abastecimento e drenagem de água possam ser descongeladas antes de serem utilizadas.

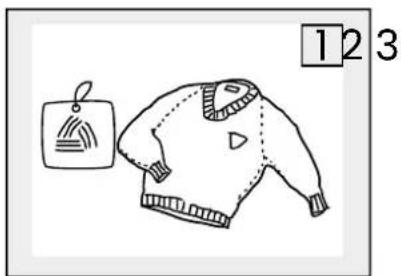

Verificar as etiquetas de conservação do vestuário.

Classificar a roupa de acordo com a cor e o tipo de tecido.

Retirar todos os artigos que possam estar contidos em bolsos de roupa.

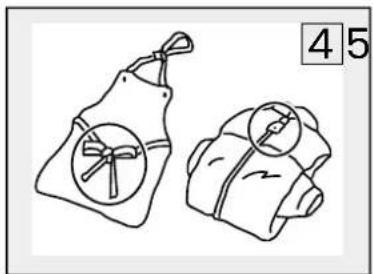

Fechar os fechos de correr, botões e ganchos. Cintos e gravatas soltos devem ser atados.

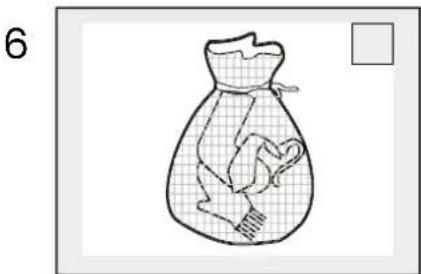

Colocar pequenos artigos de vestuário pequenas peças de vestuário (meias, cintos...) E peças de vestuário com ganchos (sutiãs) num saco de tecido especial.

Não colocar roupa que tenha estado em contacto com substâncias combustíveis ou inflamáveis tais como cera, óleo, tinta, gasolina, álcool, parafina e outros materiais inflamáveis na máquina de lavar roupa.

ADVERTÊNCIA! Lavar a roupa solta pode criar um desequilíbrio no tambor. Lavar sempre mais do que uma peça de roupa para que a centrifugação decorra suavemente.

Nota: Consultar as etiquetas de tratamento de roupa e as instruções de utilização do detergente antes de lavar. Utilizar um detergente sem espuma ou com baixo teor de espuma, adequado para a lavagem adequada na máquina.

Etiquetas de cuidados de vestuário

Os ícones seguintes fornecem instruções de cuidado para cada peça de vestuário. A etiqueta do vestuário contém símbolos para lavagem, branqueamento, secagem e engomagem, ou limpeza a seco, se necessário. Siga as instruções na etiqueta para prolongar a vida útil da peça de vestuário e reduzir os problemas de lavandaria.

Lavagem

Lloydgem com ebulição a 95°C

Lavagem a 60°C

Care lavagem delicada a 60°C

Lavagem a cores a 40°C

Loygem suave a 40°C

Lavagem muito suave a 40°C

Loyagem delicada a 30°C

Lavagem suave e delicada a 30°C

Lovagem muito suave e delicada a 30°C

Laygem manual

Não lavar

Nota: O número indicado no desenho especifica a temperatura máxima de lavagem em graus Celsius que não deve ser excedida.

Ferro a vapor

Engagem a uma temp. máxima 200°C.

Engagem a uma temp. máxima 150°C.

Engagem a uma temp. máxima 100°C.

Náengomar

Nota: Os pontos indicam os intervalos de gamas de temperatura de engomar (regulador, vapor, ferros de engomar e máquinas de engomar)

Secagem

Sesagem/secagem do tambor a 80°C normal

Secar a seco/ tombar a 60°C suavemente

Nixcair a seco

Secagem em linha

Linha seca por gotejamento

Secagem por tombo plano

Secagem por tombo plano

Secagem da linha na sombra

Secagem em linha à sombra

Secagem horizontal na sombra

Secagem horizontal por gotejamento à sombra

Nota: Os pontos indicam o nível de secagem da máquina de secar roupa e as linhas indicam o tipo e a posição de secagem.

Lixívia

Lixivia de oxigénio apenas

Não usar lixívia

Nota: Não utilizar mais detergente do que o recomendado pelo fabricante do produto.

Nota: Utilizar removedores de manchas e de lixívia antes do ciclo de lavagem e apenas quando necessário.

Nota: Poupe água e electricidade carregando sempre a máquina de lavar até à sua carga máxima (a quantidade exacta de roupa depende do depende do programa utilizado).

Preparação da roupa

O primeiro passo a ser dado antes de iniciar o processo de lavagem é separar a roupa da seguinte forma como se segue:

- Tipo de matéria têxtil. Preste atenção às etiquetas de vestuário:

Algodão, fibras misturadas, tecidos delicados, sintéticos, lã e pecas de vestuário lavadas à mão.

• Cor

Separar roupa colorida e branca. Lavar a roupa nova de cor separadamente.

- Carregar a roupa na máquina de lavar

Lavar roupas de diferentes tamanhos na mesma carga, distribuindo toda a roupa uniformemente dentro do tambor, melhorando assim a eficiência de lavagem.

- Roupa delicada

Lavar pequenas peças de vestuário (meias de nylon, cintos...) e vestuário contendo qualquer tipo de ganchos, por exemplo soutiens, num saco de pano ou numa fronha com fecho de correr. No caso de querer lavar cortinas, remover sempre os anéis e os ganchos.

- Esvaziar todos os bolsos

Moedas, fechos de segurança... Podem danificar o vestuário e o interior do aparelho.

- Fechamentos

Fechar fechos de correr, botões e ganchos. Cintos e gravatas soltos devem ser atados.

- Remoção de manchas teimosas

Manchas como ovo, sangue, leite, café, etc. podem ser removidas com a ajuda de um produto que deve ser aplicado na zona manchada antes de ser colocado na máquina de lavar roupa. O tira-nódoas também pode ser adicionado ao doseador de detergente.

- Tinturas

Utilizar apenas corantes adequados para utilização em máquinas de lavar e seguir cuidadosamente as instruções do fabricante. Há partes da máquina de lavar que podem ser manchadas por corantes.

- Coloque a roupa dentro da máquina de lavar.

Adição de detergentes e aditivos

Utilizar detergentes de baixo teor de espuma e detergentes eficientes nas máquinas de lavar de carregamento frontal. A escolha do detergente dependerá da sua utilização:

Tipo de tecido (algodão, seda, tecidos mistos, lã...), cor, temperatura de lavagem e graus e tipos de sujidade.

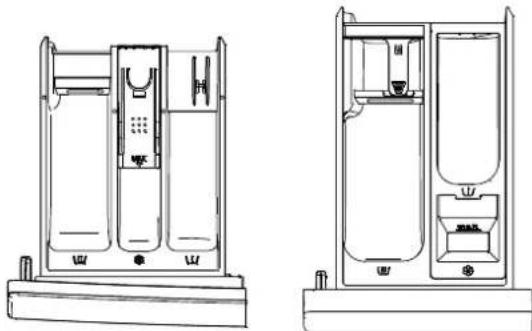

Dispensador de detergente (normal)

Pré-Havagem

Detergente

Suavizante

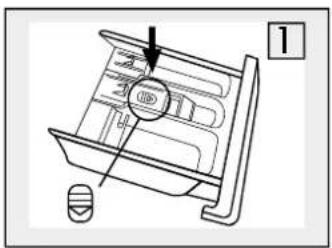

Prima este botão para remover o dispensador

Nota: Só é necessário adicionar detergente no “compartimento I” depois de seleccionar a função de pré-lavagem.

Recomendações para um bom uso de detergente

Esta tabela tem um carácter meramente indicativo. Os programas podem não corresponder ao produto real.

Nota: O detergente ou aditivo pode ser diluído num pouco de água antes de ser despejado no distribuidor de detergente para evitar bloquear a entrada do detergente e causar o transbordamento de água. Escolha o tipo certo de detergente para um óptimo rendimento de lavagem e um consumo mínimo de água e energia. Para se obter o melhor resultado, é importante uma dosagem adequada de detergente. Utilizar uma quantidade reduzida de detergente se o tambor não estiver completamente cheio.

Ajustar sempre a quantidade de detergente à dureza da água, se a água da torneira for macia, utilizar menos detergente. Dose de acordo com a sujidade da sua roupa, menos roupa suja requer menos detergente.

Os seguintes sintomas são um sinal de overdose de detergente:

• Espumante.
• Maus resultados na lavagem e enxaguamento.
  Os seguintes sintomas são um sinal de dosagem insuficiente de detergente:
• Linho cinzento.

- acumulação de depósitos de calcário no tambor, elemento de aquecimento e/ou lavandaria.

Observações:

As manchas brancas em tecidos escuros são causadas por compostos insolúveis actualmente utilizados em alguns detergentes em pó sem fosfatos. Se isto ocorrer, agitar ou escovar o tecido ou utilizar detergentes líquidos. Utilizar apenas detergentes e aditivos especificamente fabricados para máquinas de lavar roupa domésticas. Ao utilizar descalcificadores, corantes ou branqueadores durante a pré-lavagem, certifique-se de que são adequados para máquinas de lavar domésticas. Os descalcificadores podem conter componentes que podem danificar a sua máquina de lavar. Não utilizar solventes (aguarrás, benzina...). Não lavar tecidos que tenham sido tratados com solventes ou líquidos inflamáveis.

Dosagem:

Siga cuidadosamente as recomendações de dosagem do fabricante do detergente. Dependerá disso:

• Grau e tipo de sujidade.
• Quantidade de roupa suja. Siga as instruções do fabricante do detergente para cargas completas; meia carga: 3/4 de uma carga completa; carga mínima (cerca de 1 kg): 1/2 de uma carga completa.
• Dureza da água na sua área. A água mole requer menos detergente do que a água dura.

Girar e preparado!

Normalmente as máquinas de lavar vêm com dezenas de programas, e a Infiniton também vem, mas a realidade é que só utilizamos 3 deles.

Sintéticos, de algodão e 30/40 graus. É por isso que simplificar as coisas é pensar no cliente.

Asseguramos que os nossos idosos apreciarão a eficiência esimplicidade. Ponha Easy Play na sua vida. Gire o volante, pressione play e pronto. A sua roupa será lavada na perfeição, dependendo do tempo que tiver disponível.

O que é a tecnologia Easy Play?

Introduzindo as máquinas de lavar Infiniton mais fáceis de usar. As máquinas de lavar Infiniton com tecnologia Easy Play são essencialmente a solução para lavar a roupa de forma rápida e optimizada. Na Infiniton temos uma filosofia clara; a tecnologia deve estar ao alcance de todos para melhorar as nossas vidas. Um bem acessível e não-exclusivo.

Easy Play, um jogo de crianças!

Com a tecnologia Easy Play nas máquinas de lavar Infiniton, lavar a roupa vai ser mais fácil do que nunca. Esta tecnologia ajuda-o a programar a máquina de lavar roupa de uma forma intuitiva, para que não tenha problemas no seu dia-a-dia. Seleccione a temperatura e o tipo de tecido em função da roupa que vai lavar, para que possa ter a certeza de que a sua roupa será perfeita.

Hand pressing a button on a circular button (no text or symbols)

Ligar Seleccione o

Seleccione a função ou mantenha o padrão

Porque é essencial o Easy Play?

Infiniton simplifica a sua vida com as nossas máquinas de lavar. Estas máquinas de lavar desenvolvem o melhor tecnologia para tornar a sua vida muito mais fácil.

Lavar a roupa já não é uma tarefa árdua. Faça o jogo fácil e gaste o seu tempo com as coisas que realmente importam. Estas lavadoras não só cuidam da sua roupa mais delicada, como também rotegem todos os dias tecidos e texturas.

Antes de iniciar qualquer programa

Recomenda-se que siga estes 5 passos antes de iniciar qualquer programa da máquina de lavar roupa:

Nota importante:

É necessário adicionar detergente no compartimento I se a função de pré-lavagem estiver selecionada.

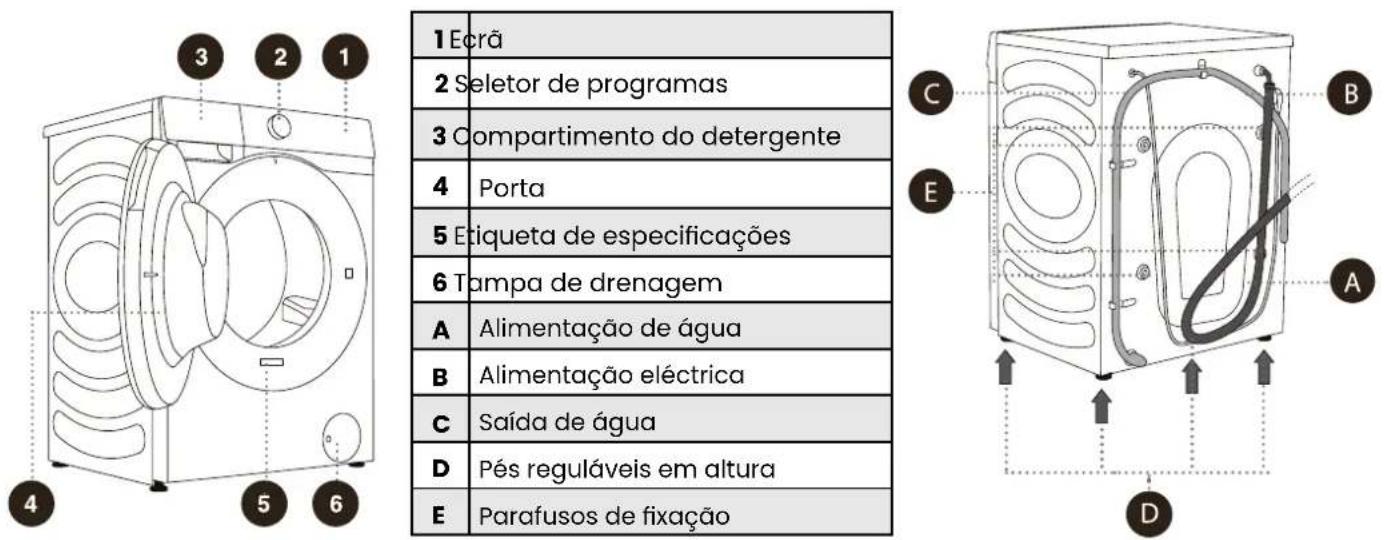

Peças de produto

Devido a inovações tecnológicas, a descrição do produto neste manual pode não corresponder completamente ao seu aparelho. Informações mais detalhadas correspondem ao produto final.

Dimensões do produto (altura x largura x profundidade)	845 x 595 x 540mm
Capacidade máxima de carga (Kg) 8 / 5
Tensão e frequência nominal 220-240V ~ 50Hz
Corrente nominal 10A
Potência total (W) 1500
Pressão de água (Mpa) Máxima (1Mpa) Mínima (0.05Mpa)
Número de programas 15
Velocidade de centrifugação (rpm) 1400rpm

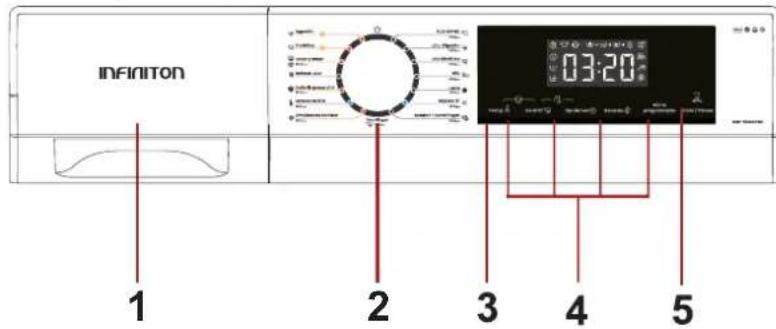

Descrição do painel de controlo

1	Compartimento de detergente
2	Selector de programas
3	Painel de controlo
4	Botão de funções adicionais
5	Botão Iniciar / pausar

- Para seleccionar o programa desejado, rodar o selector de programas no sentido horário ou anti-horário até que o marcador no selector de programas esteja no programa desejado.

- Certificar-se de que o selector de programa está ajustado ao programa desejado.

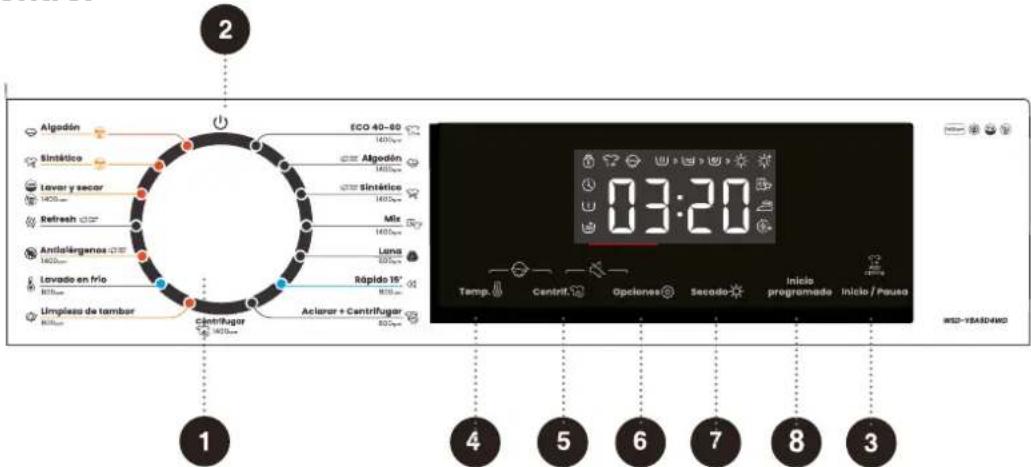

Panel de control

1	SELECTOR DE PROGRAMA - Rode o botão para selecionar o programa de lavagem pretendido.
2	ON/OFF - Rode o seletor de programas para ligar/desligar a máquina de lavar roupa.
3	INICIAR/PAUSAR/ADICIONAR ROUPA - Prima este botão para iniciar ou pausar o programa selecionado. Prima 3 segundos para fazer uma pausa no ciclo e adicionar roupa esquecida.
4	TEMPERATURA - Prima este botão para alterar a temperatura predefinida no programa selecionado.
5	SPIN - Prima este botão para alterar a velocidade de centrifugação predefinida no programa selecionado.
6	OPTIONS - Prima este botão para selecionar funções adicionais.
7	SECAGEM - Prima este botão para selecionar o nível de secagem que pretende aplicar.
8	INÍCIO PROGRAMADO - Com este botão, pode programar o início/fim do programa selecionado para uma hora específica.
4+5	CHILD LOCK - Prima estes dois botões ao mesmo tempo para ativar/desativar o bloqueio para crianças.
5+6	MUTE - Prima estes dois botões para ativar ou desativar os sinais acústicos.

Ligar / Desligar

Para ligar e desligar a máquina de lavar roupa. Ligar a máquina de lavar roupa rodando o seletor de programas. Durante o funcionamento do programa, se for necessário desligá-lo, rode o botão para a posição "ON/OFF" para o desligar.

Início / Pausa

Para iniciar um programa ou fazer uma pausa num programa em curso. Se a porta da máquina não estiver fechada ou se o fecho da porta não estiver ativado, a máquina não arranca e aparece um alarme no visor. Depois de iniciar um programa, ou quando o estado de pausa é selecionado, as funções e os parâmetros definidos não podem ser alterados. Desligue a máquina e rode novamente o botão para repor os programas e os parâmetros.

Temperatura

Alterar a temperatura do programa selecionado. Cada programa tem uma temperatura predefinida que pode ser alterada premindo a posição TEMP. (-- indica lavagem a frio). A temperatura é indicada no ecrã por cima do botão.

Centrifugado

Permite-lhe ajustar a velocidade de centrifugação. Com a velocidade de centrifugação predefinida ou selecionada, a velocidade de centrifugação selecionada será iluminada no visor.

Opciones

No modo de espera, prima o botão "Opções" para selecionar uma função adicional para o programa atual. Seleccione apenas uma função por pressão e o ícone correspondente fica intermitente. Após o arranque, o programa não pode ser alterado.

Prelavado

Seleccione esta função para efetuar uma pré-lavagem, de modo a melhorar os efeitos de lavagem e a remover melhor as manchas. Esta função é adequada para roupa muito suja. Quando selecionar a função de pré-lavagem, adicione detergente no compartimento de pré-lavagem do distribuidor de detergente.

arado extra

Depois de definir a função de enxaguamento extra, o programa executa o processo de enxaguamento mais uma vez antes de executar o amaciamento e o tempo total de funcionamento do programa aumenta em conformidade.

Secado

Prima o botão "Nível de secagem" para selecionar o tempo de secagem e as funções de secagem adicionais. Quando as funções Ferro de engomar, Roupeiro e Secagem extra são seleccionadas, o ícone correspondente acende-se e o tempo restante do programa é apresentado na janela do visor. Quando a função [Tempo de secagem] é selecionada, o ícone Tempo de secagem acende-se. A máquina pode detetar o peso da roupa para ajustar automaticamente o tempo de secagem.

Antes de secar, confirme se a roupa pode ser seca (consulte a tabela de programas para confirmar o tipo de roupa que pode ser seca).

Antes de iniciar a secagem, certifique-se de que a torneira está aberta e que a água fria está no sítio. Antes de secar separadamente, retire a roupa escorrida do tambor e coloque-a no tambor depois de escorrida.

Quando secar roupa pequena ou leve, o tempo de secagem pode ser inferior ao tempo definido.

Se for necessário secar a roupa lavada à mão, antes de a secar, seleccione a velocidade de centrifugação mais elevada possível de acordo com os tipos de roupa. Recomenda-se que seleccione o programa "Centrifugação + Nível de secagem".

No final da secagem, a máquina de lavar roupa deve funcionar durante um período de tempo de acordo com um determinado ritmo para soltar a roupa e reduzir as rugas.

A roupa de algodão excessiva e desidratada presa à parede pode afetar o efeito de secagem. Por conseguinte, recomenda-se que a roupa seja seca depois de a soltar manualmente.

A secagem em excesso pode afetar o efeito de secagem, enquanto a secagem em excesso pode causar o enrugamento da roupa. Para roupa com fibras químicas, como camisas, etc., deve selecionar o modo de engomar.

Se as peças de vestuário de diferentes materiais forem secas em conjunto, o efeito de secagem pode ser afetado. Por conseguinte, recomenda-se que separe a roupa antes de a secar.

Se ocorrer uma falha de secagem, consulte o conteúdo de [Falha de secagem] para a resolver.

A função [Engomar] permite-lhe engomar a roupa com pouca água após a secagem.

A função [Roupeiro] permite-lhe utilizar a roupa imediatamente após a secagem.

A função [Secagem extra] permite-lhe guardar a roupa após a secagem.

A função [Tempo de secagem] permite secar a roupa durante um período de tempo definido. Os utilizadores premem o botão “Nível de secagem” para selecionar qualquer tipo de tempo de secagem com 6 tipos, incluindo 30 minutos, 1 hora, 1,5 horas, 2 horas, 3 horas e 4 horas. Seleccionar um tempo de secagem razoável. Caso contrário, a roupa não secará completamente se o tempo de secagem for demasiado curto.

Bloqueio para crianças

Esta é uma função de segurança. Para a ativar, prima e mantenha premidas as posições Temp e Spin simultaneamente e mantenha-as premidas durante pelo menos 2 segundos, o ícone de bloqueio para crianças acende-se e o bloqueio para crianças é ativado. Repita a mesma operação e o bloqueio para crianças será desbloqueado.

Quando o bloqueio para crianças é ativado, todos os botões de função ficam bloqueados, exceto a função de ligar/desligar.

Quando o programa estiver concluído, o bloqueio para crianças será desbloqueado automaticamente.

Utilize esta opção para desativar ou repor os sinais acústicos.

Quando a máquina estiver em standby, em pausa ou em funcionamento, prima os botões "Spin+Steam Care" durante 2 segundos, o ícone da função de silenciamento aparecerá no ecrã. Todos os sinais sonoros serão desactivados, exceto os alarmes. Quando a máquina estiver neste estado, repita a mesma operação até que o ícone da função silenciosa se apague. Todos os sinais sonoros serão activados.

Bloqueio da porta

Após o início do programa, o ícone de bloqueio da porta acende-se. Não forçar a porta nesta altura para evitar danos.

Quando a máquina estiver em pausa ou após o fim do programa, se as condições de desbloqueio estiverem reunidas, o fecho da porta será automaticamente desbloqueado e o ícone do fecho da porta será desativado.

ADD CLOTHING

Esta operação pode ser executada durante o processo de lavagem quando o tambor ainda está a rolar e existe uma grande quantidade de água com temperatura elevada no tambor.

O modo de funcionamento é perigoso e a porta não pode ser aberta com força. Prima o botão Iniciar/Pausa durante 3 segundos para reiniciar a lavagem e começar a carregar a roupa na função intermédia.

Siga os passos seguintes:

1. Aguarde até o tambor parar de rodar.

2. O fecho da porta desbloqueia.

3. Feche a porta quando a roupa estiver carregada e prima o botão [Iniciar/Pausa].

Não utilize a função ADICIONAR ROUPA quando o nível de água exceder o bordo da cuba interior ou a temperatura for demasiado elevada.

Pesagem automática

A máquina mostra “----” após a ligação, o que indica que está a efetuar uma pesagem automática. A duração do programa (horas: minutos) é automaticamente ajustada em função do peso da roupa.

Inicio programado

1. selecionar um programa
2. prima o botão Início programado para escolher a hora entre 0-24h. 3.
3. Prima [Iniciar/Pausa] para iniciar a operação.

Cancelar a função:

Prima o botão [Início programado] antes de iniciar o programa. Se o programa já tiver sido iniciado, se o programa já tiver sido iniciado, é necessário desligar a unidade para reiniciar.

Quadro de programas

Programa Rango de temperaturas (°C)		Centrif. (rpm)	Carga máx. De ropa L/S	Tipo de ropa
ECO 40-60 40-60	1400 8.0/5.0			Vestuário de algodão com sujidade normal.
Algodón 20-30-40	0-60-90 1400 8.0/5.0			Roupa de algodão ou de linho muito suja e moderadamente suja. Para roupa muito suja, selecionar a função de pré-lavagem.
Sintético 20-30-40	0-60 1400 8.0/5.0			Sintéticos moderadamente sujos, tecidos de mistura de algodão.
Mix 20-30-40 1400	0 4.0/4.0			Adequado para tecidos de mistura de algodão e tecidos de fibras químicas ligeiramente sujos.
Lana 20-30-40 600	0 2.0			O programa é adequado para lã lavável na máquina.
Rápido 15 20-30-40	40 800 1.0			O programa é adequado para algodão e tecidos mistos. É ade- quado para roupa nova ou ligeiramente trabalhada. O tempo de lavagem será prolongado em caso de alteração das predefi- nições.
Aclarar + Cen- trifugar	-- 1400 8.0/5.0			Este programa está predefinido para dois enxaguamentos e uma centrifugação.
Centrifugar -- 1400	0 8.0/5.0			Neste programa, é possível selecionar manualmente a duração e a velocidade de centrifugação.
Limpieza de tambor	90 800 --			Este programa é utilizado para limpar o tambor e eliminar os resíduos de detergente e as bactérias que se podem acumular e desenvolver, especialmente quando se utilizam programas com temperaturas de lavagem baixas. O tambor deve estar limpo. Executar este programa pelo menos uma vez por mês.
Lavado en frío 20	1400 8.0/5.0			O programa é adequado para roupa de algodão com tensões ligeiras e baixo consumo.
Algodón (secadora)	---	5.0		A roupa de algodão e de linho húmida pode ser seca após a centrifugação.
Sintético (Secadora)	---	5.0		A roupa com fibras químicas húmidas pode ser seca após a centrifugação.
Refresh	--	--	2.0	É adequado para eliminar odores desagradáveis (como o cheiro a fumo, churrasco, etc.) da roupa.
Lavar y secar	40-60 1400 5.0			Para limpar peças de vestuário de algodão com sujidade normal, declaradas laváveis a 40°C ou 60°C, juntas no mesmo ciclo, e para as secar de modo a poderem ser imediatamente guarda- das num armário. Este ciclo é utilizado para avaliar a conformi- dade com a legislação de conceção ecológica da UE relativa à lavagem e secagem.
Antialérgenos	40-60-90	1400 4.0/4.0		Adequado para tecidos resistentes a altas temperaturas e me- nos desbotados, que elimina os alergénios através de vapor a alta temperatura.

NOTA: A DURAÇÃO DO PROGRAMA PODE VARIAR EM FUNÇÃO DO VOLUME DE CARGA, DO ABASTECIMENTO DE ÁGUA, DA TEMPERATURA AMBIENTE E DAS FUNÇÕES ADICIONAIS SELECIONADAS.
A temperatura da água de lavagem do programa vem predefinida de fábrica.
(**) Devido ao curto tempo de lavagem deste programa, recomendamos a utilização de menos detergente. O programa pode demorar mais de 15 minutos se a máquina detetar uma carga irregular. A porta da máquina pode ser aberta decorridos dois minutos após a conclusão de uma operação de lavagem (o período de dois minutos não está incluído na duração do programa).
O programa Eco 40-60 permite a lavagem de roupa de algodão com sujidade normal, considerada lavável a 40°C ou 60°C, no mesmo ciclo e este programa é utilizado para avaliar a conformidade com a legislação da UE em matéria de conceção ecológica.

Consumos

Programa Capacidad nominal Kg.	Duración del programa Horas: Minutos	Consumo de agua en litros/ciclo operativo	Temperatura Máxima °C en tambor	Humedad residual en % /centrifugado en rpm^(2)	Consumo de energía kwh/ciclo
Lavado en frío	8.0 1:50 65.0 20 55%/1400	0.190
Algodón 20	8.0 2:09 68.0 20 53%/1400	0.240
Algodón 60	8.0 3:29 68.0 57 53%/1400	1.180
Mix	4.0 1:58 58.0 38 55%/1400	0.580
Rápido 15	1.0 0:30 18.0 38 55%/800 0.310
ECO 40-60^(3)	8.0 3:26 55.0 34 53%/1400	0.740
	4.0 2:48 40.0 30 53%/1400	0.372
	2.0 2:48 30.0 25 53%/1400	0.250

Os dados acima indicados servem apenas de orientação e podem variar consoante as condições reais de utilização.

1. O programa Eco 40-60 é capaz de limpar roupa de algodão com sujidade normal declarada como lavável entre 40°C e 60°C no mesmo ciclo e que este programa é utilizado para avaliar a conformidade com a legislação de conceção ecológica da UE.
2. O consumo de energia no modo de desativação é de 0,49 W.
3. Os programas mais eficientes em termos de consumo de energia são geralmente os que funcionam a temperaturas mais baixas e durante períodos mais longos.
4. O carregamento da máquina de lavar roupa doméstica com a capacidade indicada pelo fabricante para os respectivos programas contribui para a poupança de energia e de água.
5. Utilização correcta do detergente, amaciadores de roupa e outros aditivos. Não aplique detergente em excesso.

Tal pode afetar negativamente os resultados da lavagem.

1. Limpeza regular, incluindo a frequência ideal, a prevenção do calcário e o procedimento.
2. O ruído e o teor de humidade restante são influenciados pela velocidade de centrifugação.
3. As informações do produto e o código QR são reflectidos na etiqueta de consumo de energia. As informações de registo do produto podem ser obtidas através da leitura do código QR.
4. Informações sobre o programa padrão.v

ADVERTÊNCIA! Antes de limpar, desligar primeiro a ficha da tomada; não ligar ou desligar a ficha com as mãos molhadas, pois existe o risco de choque eléctrico e ferimentos. Não derramar água directamente sobre o aparelho, evitando assim ferrugem, fugas eléctricas e acidentes. A limpeza regular deste aparelho ajuda a prolongar a sua vida útil.

Limpeza externa

Limpar o pó acumulado na superfície do aparelho com frequência.

Depois de usar detergente, não se esqueça de o enxaguar com água limpa e depois de o limpar com um pano.

Nota: Nunca usar esfregões metálicos, pois podem danificar superfícies pintadas, cromadas e plásticas.

ADVERTÊNCIA! Não utilizar escovas de cerdas, escovas de arame, detergente, sabão em pó, detergente alcalino, benzeno, gasolina, ácido, água quente e outros elementos corrosivos ou solúveis para limpar a superfície do aparelho, junta de porta, peças decorativas de plástico, etc., para evitar danos. Secar cuidadosamente o fecho da porta, limpar a ranhura com um pau de madeira envolvido com fio de algodão.

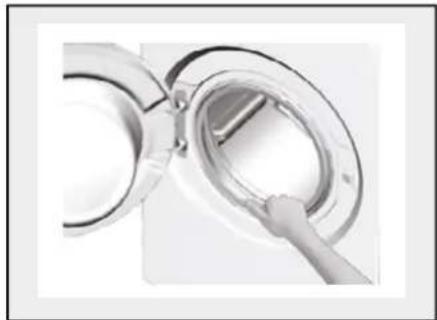

Limpeza da porta

Limpar o vidro e a junta da porta após cada lavagem para remover possíveis resíduos de cotão e/ou detergente/amaciador, uma vez que podem ocorrer fugas.

Se forem encontradas quaisquer manchas de ferrugem dentro do tambor, estas devem ser removidas com detergente não clorídrico.

1. Abrir o doseador de detergente, pressionar o mecanismo de fecho e puxar o doseador completamente para fora da abertura.
2. Limpar o doseador com bastante água para remover os resíduos de detergente e amaciador de roupa.
3. Limpar o veio do dispensador com uma escova macia.
4. Inserir o doseador no recesso até que o mecanismo de bloqueio clique.

Importante! Dependendo do modelo, o mecanismo de bloqueio do doseador de detergente pode variar em símbolo e localização. A figura acima é apenas para referência.

Nota: Não utilizar agentes de tipo abrasivo ou cáustico para limpar as peças plásticas.

Nota: Efectuar uma limpeza completa do distribuidor de detergente, seguindo as etapas acima indicadas, pelo menos uma vez por mês para assegurar o funcionamento normal do aparelho.

Limpeza do filtro de entrada da água

Nota: Se notar uma diminuição no fluxo de água, é sinal de que o filtro precisa de ser limpo.

1. Fechar a torneira e retirar a mangueira de abastecimento de água da torneira.
2. Limpar o filtro com uma escova.
3. Desaparafusar a mangueira de abastecimento de água da parte de trás da máquina. Retirar o filtro com um alicate de nariz comprido.
4. Utilizar uma escova para limpar o filtro.
5. Reinstalar o filtro na entrada de água e voltar a ligar a mangueira de abastecimento de água.
6. Limpar o filtro de entrada de 3 em 3 meses para assegurar o funcionamento normal do aparelho.

Limpeza do filtro da bomba de drenagem

Nota: Certificar-se de que a máquina terminou o ciclo de lavagem e que está vazia. Desligar a máquina antes de limpar o filtro da bomba de drenagem.

Importante! Ter cuidado com a água quente. Permitir que a água arrefeça. Risco de queimaduras.

1. Abrir a tampa inferior, localizada na parte frontal da máquina de lavar roupa.
2. Abrir o filtro rodando-o no sentido contrário ao dos ponteiros do relógio.
3. Remover cuidadosamente todos os corpos estranhos no seu interior.
4. Reinserir o filtro rodando no sentido dos ponteiros do relógio e fechar a tampa.

Nota: Limpar o filtro periodicamente a cada 3 meses para assegurar o funcionamento normal do aparelho.

Importante! Quando o aparelho está a ser utilizado e dependendo do programa seleccionado, pode haver água quente na bomba.

pode haver água quente na bomba. Nunca remover a tampa da bomba durante um ciclo de lavagem. esperar sempre até que o aparelho tenha terminado o ciclo e esteja vazio. Ao substituir a tampa, certifique-se de que esta está bem apertada.

Solução de problemas

Sempre que houver um problema com o aparelho, verifique se o pode resolver seguindo as tabelas abaixo. Se o problema persistir, contactar o serviço ao cliente.

DESCRIÇÃO CAUSA POSSÍVEL SOLUÇÃO
A máquina de lavar não arranca	A porta não está devidamente fechada.A roupa fica presa	Verificar se a roupa não está correctamente posicionada.Fechar bem a porta e recomeçar.
A porta não abre	A fechadura para crianças pode ser activada (se a tiver).	Desconectar da rede e reiniciar.
Pequenas fugas de água Ligações	de água e mangueira de drenagem	Verificar e fixar a mangueira de entrada de água e limpar a mangueira de saída de água.
Resíduos de detergente no dispensador	O detergente está molhado e/ou coagulado. Na maioria dos casos, isto deve-se à utilização de detergente em pó.	Limpar o dispensador de detergente.
A exposição não funciona (Se o modelo tiver um display)	Problema de conexão com a placa principal.	Desconecte de la red eléctrica y compruebe que el enchufe de red esté conectado correctamente.
Ruído anormal	Os parafusos de transporte não foram removidos.O chão é irregular e desnivelado.	Verificar se todos os parafusos de transporte foram correctamente removidos. Certifique-se de que o aparelho é nível com a ajuda de um nível espiritual.
A lavandaria tem vestígios de detergente.	Com alguns detergentes, podem aparecer partículas de deter-gente não dissolvidas na roupa sob a forma de manchas bran-cas.	Efectuar um enxaguamento adicional ou limpar a roupa com uma escova após a secagem.
Há manchas cinzentas na lavandaria.	Há óleo não tratado, creme ou pomada na lavandaria.	Utilizar a quantidade de deter-gente indicada na embalagem para a próxima lavagem.
O ciclo de centrifugação não funciona ou funciona mais tarde do que o esperado.	Isto não é uma falha. Foi activa-do um sistema de controlo de carga incoerente.	Um sistema de controlo de carga irregular tentará distribuir a roupa suja. O ciclo de centri-fugação começará assim que a roupa tiver sido distribuída. Na lavagem seguinte, distribuir a roupa uniformemente dentro do tambor.

A lista seguinte mostrar-lhe-á uma série de códigos de erro que podem aparecer no visor da sua máquina de lavar roupa..

DESCRIÇÃO CAUSA POSSÍVEL SOLUÇÃO
F01	Falha na entrada de água. Verificar o seguinteA torneira de abastecimento de água está aberta e a pressão é demasiado baixa?A mangueira de abastecimento de água está entalada?O ficheiro da mangueira de abastecimento de água está entupido?A mangueira está congelada?
F03	Falha na drenagem. Verificar o seguinteA mangueira está entalada, a água flui através dela?O filtro da mangueira de escoamento está obstruído?A mangueira está congelada?
F04/F98	Falha no módulo eletrónico. Desligar o aparelho.Premir novamente o botão de arranque/pausa.Se o erro persistir, contactar a assistência técnica.
F24	O nível de água atinge o nível de transbordo.	Parar o programa premindo o botão Stop/Pause.Reiniciar o programa. Se o aparelho continuar a bombear água para a banheira, feche a torneira da água e contacte o serviço de assistência.
F13	Erro ao bloquear a porta. A porta	está fechada, mas não pode ser tran-cada. Desligue o aparelho. Ligue-o novamente e reinicie o programa de lavagem. Se o erro persistir, contacte a assistência técnica.
F14	Erro de bloqueio da porta. A porta	está fechada, mas não pode ser bloqueada. Desligue o aparelho. Volte a ligá-lo. Se o erro persistir, contacte a assistência técnica.
Unb	Alarme de desequilíbrio. O alarme	de desequilíbrio deve ser resolvido pelos seguintes métodos1. RebobinarDesligar a máquina, abrir a porta, sacudir a roupa e voltar a colocá-la na máquina, depois selecionar o programa de desidratação simples para tentar de novo.2) Roupa demasiado claraDesligue a máquina, abra a porta, coloque uma ou duas toalhas e seleccione o programa de desidratação simples para tentar de novo.

PRODUCT FICHE
