MANUAL DE UTILIZADOR AUV125UR6RTC4 HISENSE
- Niebla aceitosa densa
Instruções de uso e instalação
Muito obrigado por comprar este ar condicionado. Por favor, leia este manual de instruções de uso e instalação antes de instalar e utilizar o aparelho e guarde este manual para referência futura.
Bem-vindo a utilizar o nosso produto!
Obrigado por confiar em nós.
Por favor, leia este manual cuidadosamente antes da instalação!
Mantenha-o para o uso futuro após a instalação!
Características deste Ar Condicionado
- Economiza-seo espaço de instalação A espessura da unidade interior é apenas 230 milímetros, podendo ser instalado dentro do teto convenientemente.
- Opções de instalação flexíveis De acordo com o espaço de instalação real, a unidade interna pode ser instalada no teto ou no chão. Uma unidade, dois métodosde instalação.
- Nova refrigerante de alta eficiência e ambiente amigável -R410A * R410A pode proteger o meio ambiente e não prejudica a camada de ozônio.
- Temporizador ON e OFF de 24 horas Este temporizador pode ser configurado para ligar ou desligar o aparelho automaticamente dentro de um período de 24 horas.
- Operação Muda O desenho excelente de ventilador permite o fluxo de ar silencioso e suave com o ruído mínimo.
- Vários métodos de ligação da tubulação de refrigerante O tubo de refrigerante pode ser conectado a partir de três direções diferentes (traseira, à direita ou em cima). Mais métodos, de forma mais conveniente.
- Auto recuperação de corte de energia e Quando o fornecimento de energia é recuperado após o desligamento, todas as configurações pré-definidas são ainda eficazes e o ar condicionado pode funcionar de acordo com a configuração original.
- Função de diagnosticar falhas automaticamente. Quando há erro no ar condicionado, o micro computador pode diagnosticar as falhas, o que pode ser lido no visor e é conveniente para a manutenção.
Declarações de Aviso 2
Composição do Ar Condicionado 5
Manual de Operação
Observações Especiais 5
Resolução de problemas 5
Diagrama de Ciclo & Fiação de Refrigerante
1.Diagrama de Fluxo de Refrigerante 7
2.Diagrama da fiação elétrica 7
Instalação e Manutençã
- Aviso de segurança 8
- Ferramentas e instrumentos para a instalação ____—9 —
- Instalação da unidade interior -9
3.1 Antes da instalação 9
3.2 Localização de Instalação 11
3.3 Instalação 11
- Tubo Refrigerante 14
4.1 Material da tubulação 14
4.2 Conexão da tubulação 14
-
Tubo de drenagem 15
-
Fiação elétrica 16

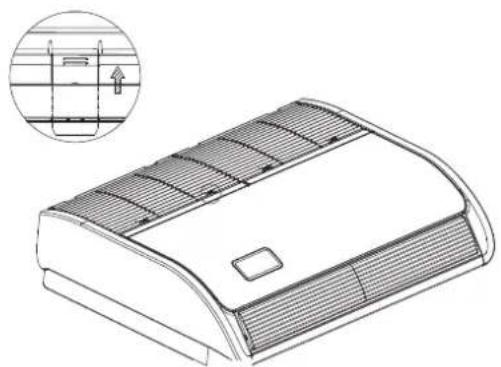

7.Instale a Grelha de Retorno de Ar 16
8.Instalação da Unidade Externa----17
8.1 Locais de instalação 17
8.2. Instalação da Unidade Externa 17
- Tubulação de refrigerante 18
9.1 Extensão com expansor de tubo----18
9.2 Ligue a tubulação entre unidades interna e externa 18
9.3 Isolamento térmico do tubo de refrigerante 18
9.4 Aplique fitas a Tubos 18
9.5 Conclusão da instalação - 18
- Limpeza de ar e teste de operação 18
10.1 Limpeza de ar com uma bomba de vácuo----18
10.2 Teste de vazamento 19
10.3 Arrume a tubulação 19
10.4.Operação de teste 19
10.5.Comum 20
NOTA:
- Este ar condicionado de bomba de calor foi projetado para as seguintes temperaturas. Opere-o dentro desta faixa.
| Séries | Modo | Temperatura de trabalho externa (°C) | |
| Máximo (°C) | Mínimo (°C) | ||
| Ar condicionado Unitário CC Inversor | Operação de resfriamento | 48 | -15 |
| Operação de aquecimento | 24 | -15 | |
- Condições de armazenamento: Temperatura -25\~60°C
Umidade 30%\~80%
Símbolos de alerta:
O símbolo refere-se a um perigo que pode resultar em ferimentos graves ou morte.
O símbolo refere-se a um perigo ou uma prática insegura que pode resultar em ferimentos graves ou morte.
O símbolo refere-se a um perigo ou uma prática insegura que pode resultar em ferimentos pessoais, danos ao produto ou a materiais.
Nota
Refere-se às observações e instruções para a operação, manutenção e serviço.
- Recomendamos que este aparelho de ar condicionado seja adequadamente instalado por técnicos de instalação qualificados de acordo com as instruções de instalação fornecidas com o aparelho.
- Antes da instalação, verifique se a voltagem da fonte de alimentação em sua casa ou escritório é o mesmo que a tensão indicada na placa de identificação.
PERIGO
- Você não deve fazer qualquer transformação para este produto, caso contrário, a ação pode, eventualmente, causar consequências tais como o vazamento de água, a repartição, o curto-circuito, choque elétrico, incêndio, etc.
- O trabalho, tais como a soldadura da linha de tubos, etc., deve ser realizado longe dos materiais explosivos e inflamáveis, incluindo o refrigerante do ar condicionado, para garantir a segurança do local.
- Para proteger o aparelho de ar condicionado de alta corrosão, evite instalar a unidade externa num lugar onde a água salgada do mar pode espirrar diretamente em ou no ar sulfuroso perto de um spa. Não instale o ar condicionado num local onde os objetos de geração de calor excessivo são colocados.
ATENÇÃO
- Caso o cabo de alimentação seja danificado, ele deve ser substituído pela fábrica ou seu departamento de serviço em caso de perigo
- O local onde o produto está instalado deve ter a facilidade e o equipamento de terra elétrica confiável. Por favor, não ligue o aterramento deste produto a vários tipos de tubos de entrada de ar, às linhas de drenagem, à instalação de proteção contra raios, bem como a outros tubos para evitar um choque elétrico e danos causados por outros fatores.
- A fiação deve ser feita por um eletricista qualificado. Toda a fiação deve estar em conformidade com os códigos elétricos locais.
- Considere a capacidade da corrente elétrica dos seus fios elétricos de quilowatt-hora e tomadas antes da instalação.
- O fio de energia onde o produto está instalado deve ter o dispositivo de proteção de fuga independente e o dispositivo de proteção de corrente elétrica de sobrecarga que são fornecidos para este produto.
- O aparelho não será utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, nem com falta de experiência e conhecimentos, a menos que tenham recebido supervisão ou instrução. Crianças devem ser supervisionadas para não brincar com o aparelho.
-
Meios de desconexão, o que pode proporcionar a desconexão completa em todos os pólos, devem ser incorporados na fiação fixa de acordo com as regras de fiação.
-
Leia atentamente este manual antes de usar este aparelho de ar condicionado. Se você ainda tem alguma dificuldade ou problema, consulte o seu revendedor para obter ajuda.
- O ar-condicionado é projetado para lhe proporcionar condições confortável do quarto. Utilize esta unidade apenas para o fim a que se destina, conforme descrito neste manual de instruções.
ATENÇÃO
- Nunca utilize gasolina ou outro gás inflamável perto do ar condicionado, o que é muito perigoso.
CUIDADO
- Não ligue ou desligue o ar condicionado através do interruptor principal de energia. Use o botão de operação LIGADO/DESLIGADO.
- Não coloque nada nas entradas e saídas de ar das unidades interna e externa. Isso é perigoso porque o ventilador está a girar a alta velocidade.
- Não refrigere ou aqueça o quarto muito se bebês ou inválidos estão presentes.

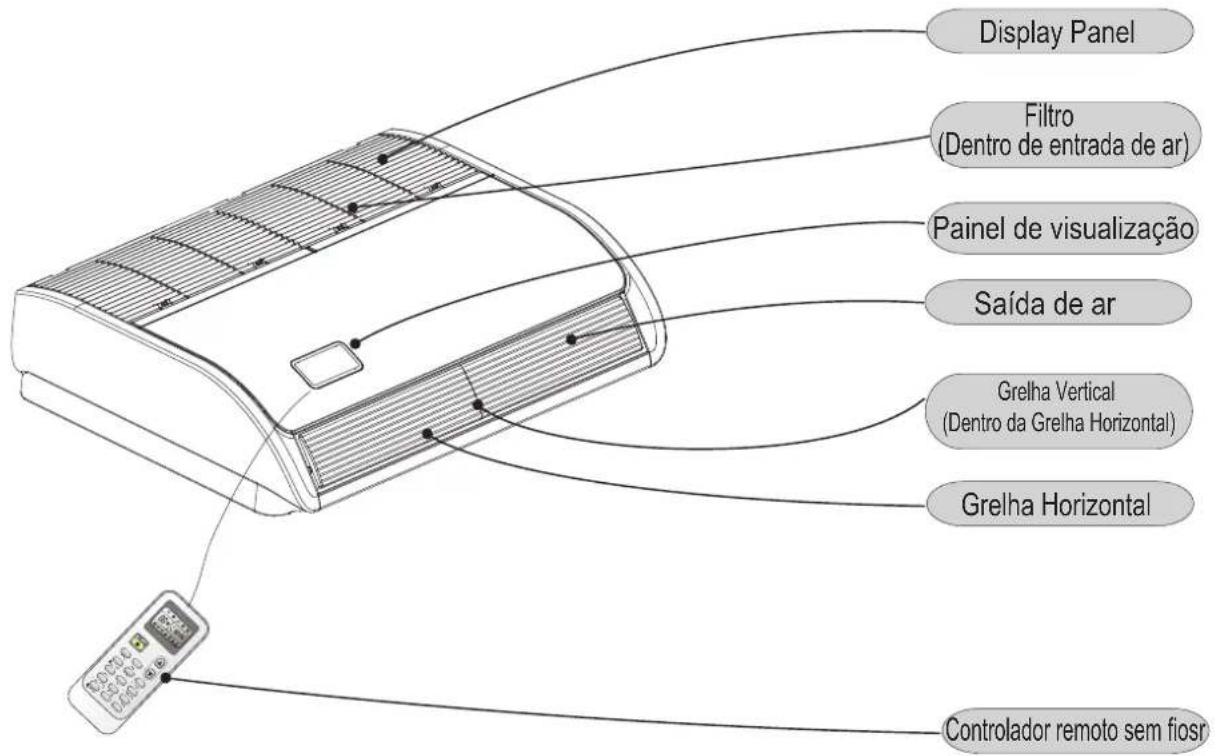

Unidade Interna

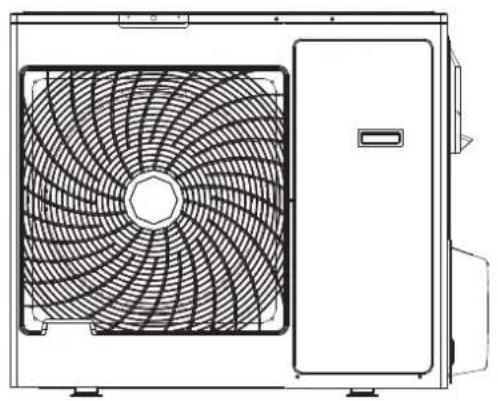

Unidade externa
Figuras no manual são apenas uma representação simples do aparelho quetalvez não cumprem com a aparência do aparelho de ar condicionado que você comprou.
A função de ajuste de oscilação da grelha automática está disponível apenas para alguns modelos.
Você pode controlar o ar condicionado com o controle remoto com fio ou controle remoto sem fio.
Ele é usado para controlar a energia LIGADA/DESLIGADA, ajustar o modo de funcionamento, a
temperatura, a velocidade da ventoinha e outras funções.
Existem vários tipos de controladores remotos que podem ser seleccionados.
As instruções de operação serão especificadas no manual do controlador remoto separadamente.
Leia o manual atentamente antes de usar este aparelho e mantenha-o para referência futura.
Controle remoto com fio
Controle remoto sem fio


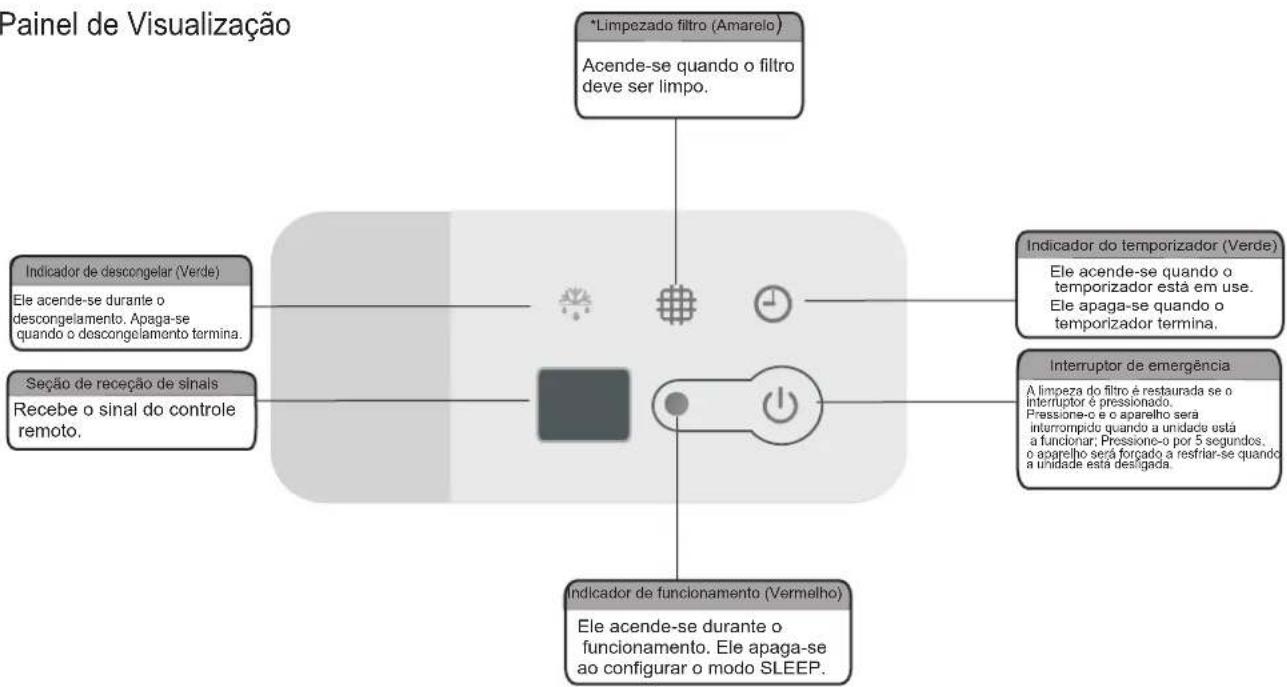

A["*Limpezado filtro (Amarelo)"]
B["Acende-se quando o filtro deve ser limpo."]
C["Indicador de descongelar (Verde)"]
D["Ele acende-se durante o descongelamento. Apaga-se quando o descongelamento termina."]
E["Seção de receção de sinais"]
F["Recebe o sinal do controle remoto."]
G["Indicador de funcionamento (Vermelho)"]
H["Ele acende-se durante o funcionamento. Ele apaga-se ao configurar o modo SLEEP."]
I["Indicador do temporizador (Verde)"]
J["Interruptor de emergência"]
K["Ele acende-se quando o temporizador está em use. Ele apaga-se quando o temporizador termina."]
L["A limpeza do filtro é restaurada se o interruptor é pressionado. Pressione-o e o aparelho será interrompido quando a unidade está a funcionar; Pressione-o por 5 segundos. o aparelho será forgado a restriar-se quando a unidade está desigada."]
• As figuras deste manual são baseadas na visão externa de um modelo padrão.
Consequentemente, a forma pode ser diferente daquela do ar condicionado que você selecionou.
* Pode ser definido ou cancelado por pessoal pós-venda profissional.
Observações especiais
Proteção de 3 minutos após a parada do compressor
Para proteger o compressor, há pelo menos 3 minutos após a parada do compressor.
- Proteção de 5 minutos
O compressor deve funcionar pelo menos 5 minutos durante cada operação. Durante os 5 minutos, o compressor não vai parar mesmo quando a temperatura ambiente atinge o ponto definido, a menos que você use o controlador remoto para desligar o aparelho (todo a unidade interna é desativada pelo usuário).
- Operação de arrefecimento
No modo de arrefecimento, a temperatura pode ser ajustada entre 18 °C -32 °C.
O ventilador da unidade interior nunca vai parar de funcionar. Ele permanece em funcionamento mesmo se o compressor deixa de funcionar.
- Operação de aquecimento
Porque o ar condicionado realiza a operação de aquecimento através de tirar o calor do ar exterior (através da bomba de calor), a capacidade de aquecimento pode diminuir se a temperatura no exterior é demasiado baixa. Se o efeito de aquecimento não é tão satisfatório, use algum outro dispositivo de aquecimento em conjunto.
- Função de anti-congelamento durante o resfriamento
Quando a temperatura do ar da saída interior é demasiado baixa, a unidade funcionará por algum tempo sob o modo do ventilador, para evitar a formação de gelo ou de geada no permutador de calor interno.
- Prevenção do ar frio
Depois que o modo de aquecimento seja iniciado, o ventilador da unidade interna não funciona por alguns minutos até que o trocador de calor da unidade interna atinge uma temperatura suficientemente alta. Isto é porque o sistema de prevenção de ar frio está a funcionar.
- Descongelar
Quando a temperatura exterior é demasiado baixa, a geada ou o gelo pode formar-se no permutador de calor exterior, reduzindo o desempenho de aquecimento. Quando isso acontece, um sistema de descongelamento do ar condicionado irá funcionar. Ao mesmo tempo, o ventilador na unidade interior parará (ou funcionará a uma velocidade muito baixa em alguns casos), depois de poucos minutos, o degelo será eliminado, e a operação de aquecimento é reiniciada.
- Soprar o ar quente residual
Ao desligar o ar condicionado em funcionamento normal, o motor do ventilador vai funcionar a baixa velocidade por um tempo para soprar o ar quente residual.
- Recuperação automática de corte de energia
Quando o fornecimento de energia é recuperado após a pausa, todos os pré-definidos são ainda eficazes e o ar condicionado pode funcionar de acordo com a configuração original.
Resolução de Problemas
CUIDADO
Quando ocorre o transbordamento de água de drenagem da unidade interna, pare a operação e entre em contato com o seu contratante.
Quando você cheira ou vêuma fumaça branca saída da unidade, desligue a fonte de alimentação principal e entre em contato com o seu contratante
- Se o problema ainda permanece...
Se o problema ainda permanece depois de verificar o seguinte, entre em contato com o seu contratante e informe-o sobre os seguintes itens.
(1) Nome de Modelo da Unidade
(2) Conteúdo do problema
- Não se opera bem
Verifique se a TEMPERATURA DEFINIDA está definida corretamente.
3. Não se refrigera ou aquece bem
- Verifique se há obstrução do fluxo de ar de unidades de fora ou de dentro.
●Verifique se a fonte de calor muito existe na sala.
●Verifique se o filtro de ar está entupido com poeira.
●Verifique se as portas ou janelas estão abertas ou não. - Verifique se a condição de temperatura não está dentro da faixa de operação.
4. Isto não é o cheiro anormal
● da unidade interna
Cheiro existe na unidade interior depois de um longo período. Limpe o filtro de ar e painéis ou faça uma boa ventilação.
- Som de partes deformantes
Durante a partida ou a parada do sistema, um som de abrasão pode ser ouvido. No entanto, isso é causado devido à deformação térmica de partes plásticas. Isso não é anormal.
●Vapor do trocador de calor externo
Durante a operação de descongelamento, o gelo no permutador de calor exterior é derretido, resultando no vapor.
● Orvalho no Painel do Ar
Quando a operação de arrefecimento continua por um longo tempo sob condições de humidade elevada (superior a 27 °C / 80% de HR), o orvalho pode se formar no painel de ar.
● Som do Fluxo de Refrigerante
Quanto o sistema está a ser iniciado ou parado, o som do líquido de refrigerante pode ser ouvido.
5. Remoção e instalação do filtro

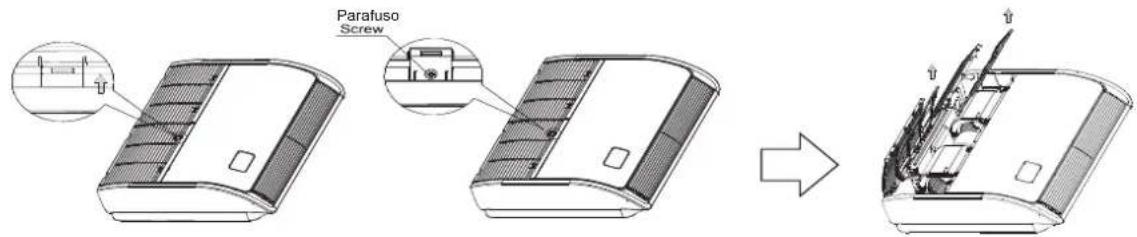

- Remoção do filtro a partir da grelha de retorno de ar
Retire o filtro de ar de acordo com os seguintes passos.
Passo 1
Deslize os botões de retenção da grelha de retorno de ar (4 lugares), em seguida, remova os parafusos de fixação (4 ou 6 lugares) como mostrado pela seta.
Passo 2
Abra a grelha de retorno de ar a um ângulo superior a 45 e tire o filtro de ar a partir da grelha de entrada de ar, suportando a grelha do ar e levantando o filtro de ar depois de retirar o filtro das dobradiças.
Passo 1: Insira o filtrona grelha e aponte-opara os ganchos inferiores. Preste atenção aos ganchos em cima da grelha que estão bloqueados.
Passo 2: Fixe quatro parafusos.
Passo 3: A grelha de entrada está ligada.


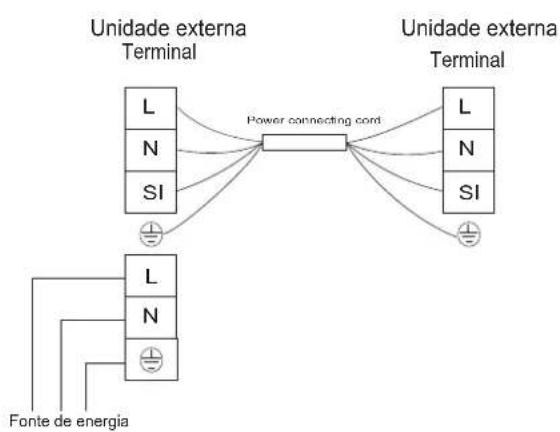

2. Diagrama da fiação elétrica
18K/24K/36K
subgraph_Power_Connecting_Cord["Power connecting cord"]
L1["L"] -->|Power| L2["L"]
N1["N"] -->|Power| N2["N"]
SI1["SI"] -->|Power| SI2["SI"]
end
subgraph_Terminal_External["Terminal"]
L3["L"] -->|Power| L4["L"]
N3["N"] -->|Power| N4["N"]
SI3["SI"] -->|Power| SI4["SI"]
end
subgraph_Final_Energy["Fonte de energia"]
W1["W"] --> U1["U"]
V1["V"] --> U2["V"]
N1["N"] --> U3["N"]
end
42K/48K/60K
1. Aviso de segurança
Aviso
- A instalação deve ser feita pelo vendedor ou por outra pessoa profissional. (A instalação incorreta pode causar vazamento de água, choque elétrico ou incêndio.)
- Instale a unidade de acordo com as instruções neste manual. (Instalação incompleta pode causar vazamento de água, choque elétrico ou incêndio.)
- Certifique-se de usar as peças de instalação fornecidas ou especificadas. (O uso de outras peças pode causar a perda da unidade, vazamento de água, choque elétrico ou incêndio.)
- Instale o ar condicionado em uma base sólida que pode suportar o peso da unidade. (Uma base inadequada ou a instalação incompleta pode causar lesões no caso que a unidade caia da base.)
- O trabalho elétrico deve ser realizado de acordo com o manual de instalação e regulamentos nacionais ou locais de fiação elétrica, ou o código de prática. (A capacidade insuficiente ou o trabalho elétrico incompleto pode causar choque elétrico ou incêndio.)
- Certifique-se de usar um circuito de alimentação dedicada. (Nunca use uma fonte de alimentação compartilhada por outro aparelho.)
- Para a fiação, utilize um cabo longo suficiente para cobrir toda a distância sem conexão, não use um cabo de extensão.
- Não coloque outras cargas no fornecimento de energia, use um circuito de alimentação dedicada. (A falha deste trabalho pode causar calor anormal, choque elétrico ou incêndio.)
- Use fios dos tipos especificados para as conexões elétricas entre as unidades interior e exterior. (Aperte firmemente os fios de interligação para que seus terminais não recebam tensões externas.)
- Ligações incompletas ou não apertas podem causar superaquecimento do terminal ou incêndio.
- Depois de ligar os cabos de interligação e alimentação, certifique-se de moldar os cabos para que eles não coloquem a força excessiva nas capas painéis elétricos. (Instale as tampas em cima dos fios, a instalação de cobertura incompleta pode causar superaquecimento do terminal, choque elétrico ou incêndio.)
- Ao instalar ou mudar a localização do sistema, certifique-se de manter o circuito de refrigeração livre de outras substâncias, exceto o refrigerante especificado (consulte a placa de identificação), tais como o ar. (Qualquer presença de ar ou outra substância estranha no circuito de refrigerante provoca um aumento de pressão anormal ou ruptura, resultando em ferimentos.)
- Se qualquer refrigerante vaza durante o trabalho de instalação, ventile o quarto. (O refrigerante reduz um gás tóxico se for exposto a chamas.)
- Depois que toda a instalação seja concluí da, certifique-se de que nenhum refrigerante está a vazar para fora. (O refrigerante produz um gás tóxico se for exposto a chamas.)
- Ao realizar a conexão da tubulação, tome cuidado para não deixar outras substâncias exceto o refrigerante especificado entrar no ciclo de refrigeração. (Caso contrário, a substância irá causar uma capacidade mais pequena, uma alta pressão anormal no ciclo de refrigeração, explosão e ferimentos.)
- Certifique-se de estabelecer um aterramento. Não ligue a unidade a um terreno de tubo de utilidade, para- raios, ou telefone. Um aterramento incompleto pode causar choque elétrico. (A corrente alta de impulso do relâmpago ou outras fontes pode causar danos ao aparelho de ar condicionado.)
- Um disjuntor de fuga de terra pode ser necessária, dependendo das condições do local para evitar o choque elétrico. (A falha deste trabalho pode causar choque elétrico.)
- Desligue a alimentação antes da conclusão da fiação, tubulação, ou verificação da unidade.
- Ao mover a unidade interior e a unidade exterior, por favor, tenha cuidado para não deixar a unidade inclinar por mais de 45 graus. Por favor, evite o dano causado pela borda afiada do ar condicionado.
- Instale o controlador remoto: Certifique-se de que o comprimento do fio entre a unidade interna e o controlador remoto está menos de 50 metros.
Cuidado
- Não instale o ar condicionado num local onde há perigo de exposição a vazamento de gás inflamável. (Se o gás vaza e se acumula ao redor da unidade, o gás pode causar fogo.)
- Estabeleça a tubulação de drenagem de acordo com as instruções deste manual. (Tubulação inadequada pode causar inundações.)
-
Aperte a porca de acordo com o método especificado com uma chave de torque. (Se a porca é apertada demasiado, a porca pode rachar depois de um longo tempo e causar o vazamento de refrigerante.)
-
Ferramentas e instrumentos para a Instalação
| Número | Número | FerramentaFerramenta | |
| 1 | Chave de fenda padrão | 8 | Faca ou descascador de fios |
| 2 | Bomba de vácuo | 9 | Medidor de nível |
| 3 | Mangueira de carga | 10 | Martelo |
| 4 | Dobrador de tubos | 11 | Furadeira |
| 5 | Chave ajustável | 12 | Expansor de tubo |
| 6 | Cortador de tubo | 13 | Chave Allen |
| 7 | Chave de fendas de cabeça cruzada | 14 | Fita métrica |
3. Instalação da unidade interior
Cuidado
Durante a instalação, não danifique o material de isolamento em cima da superfície da unidade interna.
3.1 Antes da instalação
- Ao mover o aparelho durante ou após a desembalagem, certifique-se de levantá-la através de suportar suas asas de elevação. Não insira qualquer pressão sobre outras partes, especialmente a tubulação de refrigerante, tubulação de drenagem e partes de flange.
- Usedispositivos de proteção (luvas e etc.) ao instalar a unidade.
- Instale-a corretamente de acordo com o manual de instalação.
- Confirme os seguintes pontos:
○ Tipo de Unidade / Especificação da fonte de alimentação
○ Tubos / Fios / Peças pequenas
○ Itens de acessórios
ACCESSORY ITEMS
| Acessório | Quantidade | Finalidade |
Arruela (M10)  | 8 | Para pendurar a unidade |
Papel  | 1 | Para pendurar e ajustar a unidade |
Isolamento  | 1 | Para a ligação da tubulação de refrigerante |
Isolamento  | 1 | |
Braçadeira de cabo  | 10 | Para a fixação da tampa de tubo |
Mangueira de drenagem  | 1 | Para a ligação de mangueiras de drenagem |
Braçadeira de mangueira  | 1 | Para a ligação de mangueiras de drenagem |
Isolamento pesado  | 2 | Para a mangueira de drenagem |
Encaixe da junta  | 1 | Para a ligação de mangueiras de drenagem |
3.2 Localização de Instalação
- Seleccione as áreas adequadas para instalar a unidade sob a aprovação do usuário.
- A passagem do ar não está bloqueada.
- Água condensada pode ser drenada corretamente.
- O teto é forte suficiente para suportar o peso da unidade interna.
- Espaço suficiente para a manutenção e reparação é garantido. (Veja Fig.3.2.1)
- A tubulação entre as unidades interna e externa está dentro dos limites admissíveis. (Consulte a instalação da unidade externa)
- Os cabos da unidade interior, unidade exterior, fonte de alimentação e transmissão são de pelo menos 1 metro a partir das televisões e rádio, o que impede a interferência de imagem e ruído em aparelhos elétricos. (Ruído pode ser gerado, dependendo das condições sob as quais a onda elétrica é gerada, mesmo que apermissão de um metro seja mantida.)
- Use parafusos de suspensão para instalar a unidade, verifique se o teto é forte suficiente para suportar o peso da unidade. Se existe um risco de que o teto não é forte suficiente suficientemente, reforce o teto, antes de instalar a unidade.
- Se há duas unidades do tipo sem fios, mantenhaas longe por mais de 6 m para evitar mau funcionamento devido a comunicação cruz.
- Quando várias unidades internas são instaladas juntas, mantenha-as longe por mais de 4-5m.
Espaço para a instalação e manutenção

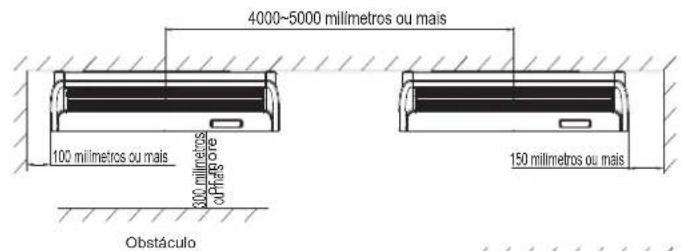

Instalação no teto

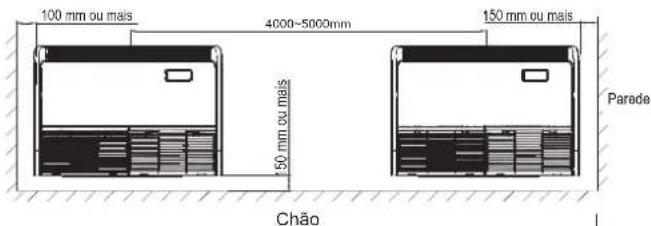

Instalação em cima do chão
Figura. 3.2.1
3.3 Instalação
De acordo com o espaço real de instalação, instale-a no teto ou no chão.
3.3.1 Parafusos de suspensão
((1) Considere a direção da tubulação, fiação e manutenção cuidadosamente, e escolha a direção e localização correta para a instalação.
(2) Instale os parafusos de suspensão como mostrado na Figura. 3.3.1 abaixo.

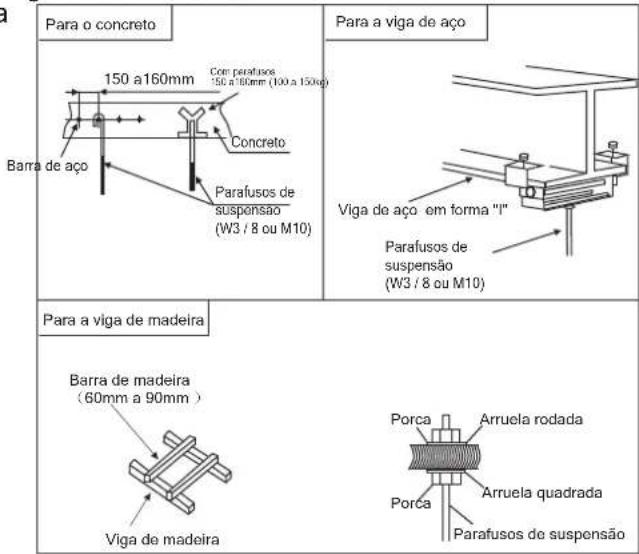

Figo. 3.3.1 Fixação dos parafusos de suspensão
3.3.2 Posições dos parafusos de suspensão e tubos
(1) Marque as posições dos parafusos de suspensão, tubos de refrigeração e tubos de drenagem.
(2) As dimensões são mostradas abaixo.
Unidade: mm

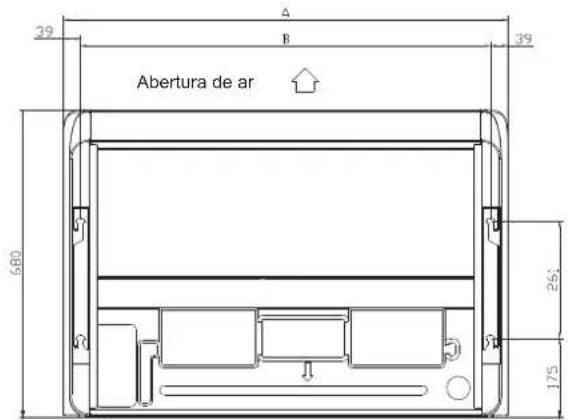

| TIPO | A | B |
| 18K, 24K | 990 | 912 |
| 36K | 1285 | 1207 |
| 42K, 48K, 60K | 1580 | 1502 |
Figo. 3.3.2 Parafusos de suspensão
※A saída através da qual as tubulações são retiradas está disponível em três direções.
※Tubos podem ser retirados em 3 direções (traseira, direita ou superior). (Veja fig.3.3.3)
Corte furos com pinças, etc.
Corte furos para retirar tubos ao longo da linha de corte na tampa traseira.
Corte a tampa superior, alinhando-a à posição da tubulação.
Ao retiraros tubos para o lado à direita, corte um buraco ao longo da ranhura no interior do painel lateral.
Depois de instalar canos e fios, seleo espaço em torno das tubulações e fios com a massa de vidraceiro, etc. para impedir a poeira.
Certifique-se de instalar as tampas na parte traseira e superior, a fim de proteger o interior da unidade da intrusão de poeiras ou proteger os fios de danos por bordas afiadas. Ao retirá-los para o lado direito, remova rebarbas ou bordas afiadas do buraco.

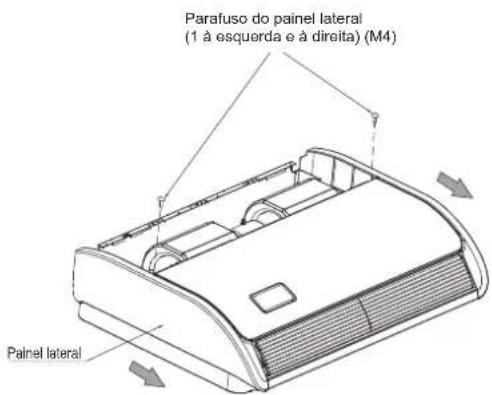

(2) Remova o painel lateral.
Remova o parafuso e retire o painel lateral através de o deslizar para a direção indicada pela seta.
Figura. 3.3.5
(3) Remova a placa de suspensão. Retire o parafuso e, em seguida, parafusos de fixação.
Figura. 3.3.3
Figura. 3.3.6 Parafusos e porcas de suspensão
3.3.3Preparação da unidade interna (1) Retire a grelha de retorno do ar.
Deslize os bloqueios (4 lugares) das capturas, em seguida, remova os parafusos (4 ou 6 lugares).
Figura. 3.3.4
3.3.4 Instalaçãoda unidade interna
Instalação do tipo de teto
(1) Seleção os locais dos parafusos de suspensão e do furo do tubo.
I. Use papeis fechados como uma referência, e faça os furos para os parafusos de suspensão e tubos. Nota: Escolha os locais com base nas medições diretas.
II. Uma vez que os locais estão corretamente colocados, o papel de modelo pode ser removido.
Figura. 3.3.7
(2)
- Coloque o suporte do gancho esquerdo nas porcas e arruelas dos parafusos de suspensão.
- Certifique-se de que o suporte do gancho esquerdo sejafixado nas porcas e arruelas firmemente, instale o gancho de suspensão direito nas porcas e arruelas.
(Ao instalar a unidade interna, você pode ligeiramente remover os parafusos de suspensão.)
Figura. 3.3.8
(3) Fixe com 4 parafusos de suspensão que podem suportar a carga de 530N.
(4) Verifique as medições do comprimento dos parafusos de suspensão.
(5) Fixe a placa de suspensão para os parafusos de suspensão.
(6) Instale a unidade para a placa de suspensão.
I. Deslize a unidade da parte em frente para pendurala na placa de suspensão com parafusos.
ii.Aperte os quatro parafusos de fixação (M8: 2 cada um no lado esquerdo e direito) com firmeza.
iii.Aperte os dois parafusos (M5: Cada 1 no lado esquerdo e direito
Figura. 3.3.9
Instalação no chão
(1) Seleccione os locais dos parafusos de suspensão e do furo do tubo.
I. Use o papel padrão fechado como uma referência, e faça os furos para os parafusos de suspensão e tubo.
Decida os locais com base nas medições diretas. ii.Após que os locais sejamcorretamente colocado, o papel pode ser removido..
2). Instale os parafusos de suspensão nos lugares.
Nota:
Figura. 3.3.10
(2) Fixe com 4 parafusos de suspensão, e aperte os quatro parafusos de fixação (M8: 2 por cada lado esquerdo e direito) com firmeza.
(3) Aperte os dois parafusos da grelha de entrada de ar (M5: 1por cada lado esquerdo e direito).
3.3.5 Ajuste horizontal da unidade interna
(1) Certifique-se de que o suporte do gancho seja fixado pela porca e arruela.
(2) Ajuste a altura da unidade.
(3) Verifique se o aparelho está na horizontal.
*Para garantir o fluxo de drenagem suave, instale a unidade com uma inclinação descendente (0-3mm) para a saída de esgoto.
(4) Após o ajuste, aperte a porca e o bloqueio do fio na suspensão para evitar que as porcas se soltem.
CUIDADO
Durante a instalação, por favor, cubra a unidade com o pano plástico para mantê-la limpo.
4. Tubo de Refrigerante
PERIGO
Use o refrigerante R410A. Ao realizar a verificação e teste de vazamento, não misture o oxigênio, o gás acetileno e inflamável eo virulento, porque estes gases são perigosos e podem causar explosão. Recomenda-se que o ar comprimido, nitrogênio ou refrigerante sejam utilizados para estes tipos de testes.
4.1 Material da tubulação
(1) Prepare o tubo de cobre no local.
(2) Escolha o tubo de cobre sem poeira, não úmido e limpo. Antes de instalar o tubo, use o nitrogênio ou ar seco para remover a poeira e impureza no tubo.
(3) Escolha o tubo de cobre de acordo com a Figura . 4.2.
4.2 Conexão da tubulação
(1) As posições de ligação do tubo são mostradas na Figura 4.1 e Figura 4.2.
unidade:( mm)
Figura 4.1 As posições de conexão do tubo; tubo de líquido
| Capacidade (Btu/h) | Tubo de gás | Tubo de líquido | Tubo de drenagem |
| 18K | 12.7 | 6.35 | De25 |
| 24K | 15.88 | 9.52 | De25 |
| 36K,42K, 48K, 60K | 19.05 | 9.52 | De25 |
Figura. 4.2 O diâmetro do tubo
O tubo pode ser ligado a partir de três direções diferentes. (Posterior, direita, em cima) quando o tubo é encaminhada através da parte traseira.
Se o suporte é removido, o trabalho de tubulação vai tornar-se fácil.
Depois de tubulação, reinstale o suporte removido.
Quando o tubo é encaminhado através da parte traseira.
Corte a tampa superior, e instale o painel traseiro em vez de tampa traseira.
(2) Como mostrado na Figura 4.3, aperte as porcas com 2 chaves inglesas.
(3) Depois de terminar a conexão dos tubos de refrigerante, mantenha-os aquecidos com omaterial de isolamento.
- O tubo atravessa pelo buraco com o selo.
- Não coloque os tubos no chão diretamente.
Instalação e Manutenção
5. Tubo de drenagem
Instale o tubo de drenagem
Tubos de refrigerante
Buraco de conexão do tubo de drenagem
Certifique-se de que o dreno está a funcionar corretamente.
O diâmetro do buraco de ligação ao tubo de drenagem deve ser o mesmo que o do tubo de drenagem.
Mantenha o tubo de drenagem curta e inclinada para baixo por um gradiente de pelo menos 1/100 para evitar a formação de bolsas de ar.
CUIDADO
Conexões da tubulação de drenagem
Não conecte o tubo diretamente a tubos de esgoto com a amônia. A amônia no esgoto pode entrar na unidade interna através dos tubos de drenagem e corroer o trocador de calor.
Não torça ou dobre a mangueira de drenagem para que a força excessiva não é aplicada.
Este tipo de tratamento pode causar vazamentos.
Após o trabalho de tubulação, verifique se o fluxo de drenagem flui sem problemas.
Gradualmente insira aproximadamente 1000 cc de água para o recipiente de drenagem para verificar a drenagem por meio descrito abaixo.
Gradualmente despeje cerca de 1.000 cc de água do furo de saída para a panela de drenagem para verificar a drenagem. Verifique a drenagem.
UNIDADE
INTERIOR
UNIDADE
INTERIOR
Tubos de refrigerante
CUIDADO
A acumulação de água na tubulação de drenagem pode causar o bloqueio de drenagem.
Para impedir o tubo de drenagem de cair, fixe-o com fios a cada 1 a 1,5 m.
Use a mangueira de drenagem e o grampo. Insira a mangueira de drenagem totalmente na tomada de drenagem e aperte a mangueira e o material de manutenção quente firmemente com a braçadeira.
As duas áreas a seguir devem ser isoladas porque a condensação pode se formar e causar o vazamento de água.
Tubulação de drenagem passa dentro da casa Tomadas de drenagem.
Referindo-se a figura abaixo, isole a tomada de drenagem e a mangueira de drenagem usando a almofada de vedação grande incluída.
Balde
Material de revestimento Material de revestimento
Mangueira de drenagem
6. Fiação elétrica
CUIDADO
Ao apertar a fiação, utiliz3 o material de fixação incluído como mostrado na FIG.6.1 para evitar que a pressão externa seja exercida sobre as ligações e fixações de cablagem firmemente.
Ao fazer a fiação, certifique-se de que a fiação está limpa e não levanta a tampa da caixa de controlo, em seguida, feche a tampa firmemente. Ao colocar a tampa de controlo, certifique-se de não prender os fios.
Fora da máquina, separe a fiação fraca (fiação do controlador remoto e transmissão) e a fiação forte (fiação da terra e fonte de alimentação) pelo menos 50 mm, para que eles não passam pelo mesmo lugar juntos. A proximidade pode causar a interferência elétrica, mau funcionamento, e quebra.
ATENÇÃO
Se os fusíveis queimam-se, por favor, ligue para o serviço de assistência para os substituir. Por favor, não substitua-os por si mesmo, ou a ação pode resultar em acidente, por exemplo choque.
(1) Como se mostra na fig. 6.1, remova os parafusos na caixa de controlo.
(2) Conecte o cabo de alimentação e o cabo de terra ao terminal principal.
(3) Conecte o cabo de controlo remoto para a caixa de terminal de subsidiária.
(4) Conecte a fonte de alimentação das unidades interna e externa para o terminal principal.
(5) Amarre o fio na caixa de controlo com a braçadeira firmemente.
(6) Depois de terminar a fiação, sele o buraco de fiação com o material de vedação (com a tampa) para impedir a entrada da água condensada e insetos.
7. Colocar a grelha de retorno do ar
A grelha de retorno do ar deve ser anexado quando o trabalho da fiação elétrica é concluída.
(1) Fixe a grelha de retorno do ar para a unidade interna com parafusos fornecidos como acessórios (4 peças).
(2) Feche a grelha de retorno do ar.
Isso completa o trabalho de instalação da unidade.
8. Instalação da unidade exterior
8.1 Locais de instalação
Evite
- Luz solar direta
- Corredor ou costado
Lugar molhado ou Irregular
- Contentor com materiais inflamáveis
- Perto da Fonte de calor/ventilador de ventilação
Você deve
• Coloque-o na temperatura baixa.
- Coloque-o em uma área com boa ventilação que tem um espaço desejado para a entrada, maintenance. (Figure8.1)
- Faça uma base forte (placa de 10X40cm2 feita de concreto ou similar). O aparelho deve ser colocado numa altura superior a 10 cm para evitar ser molhado ou corroído. Caso contrário, o lugar pode causar danos ao aparelho ou reduzir o seu tempo de vida. (Figura8.2)
- Fixe a base com parafusos de gancho ou equivalente para reduzir a vibração e o ruído.
Ise o comprimento total do tubo está entre 5 m e 50 m (comprimento máximo), um refrigerante adicional pode ser adicionado. Não é necessário adicionar o óleo do compressor. (Figura 8.3)
Figura.8.2
Figura.8.3
8.2 Instalação da unidade externa
Em primeiro lugar, selecione o local de instalação e fixe a unidade externa. Se a unidade precisa de ser fixa na parede, certifique-se de que a parede e a prateleira de suporte estão suficientemente fortes para suportar o peso do aparelho.
Instrução de ligações da unidade externa
- Solte os parafusos de fixação da tampa elétrica, retire a tampa elétrica (se há a tampa da válvula, por favor, remova-a.)
- Conecte a fiação da unidade interna para o painel da unidade externa de acordo com os esquemas de ligações elétricas.
- Certifique-se de deixar cada fio ser mais longo de 10 centímetros que o comprimento.
- Ligue a unidade de acordo com os regulamentos elétricos locais.
- Verifique a fiação com os diagramas de fiação e verifique se está bem conectada. Fixe a fiação com grampos e reinstale a tampa elétrica.
9. Tubulação de refrigerante
9.1 Extensão com expansor de tubo Nota: Uma boa extensão tem as seguintes características:
- A superfície interna é brilhante e lisa.
- A borda é suave.
-
Lados inclinados são do comprimento uniforme.
-
Remova as rebarbas na extremidade do tubo de cobre com um alargador de tubo ou expansor. Quando fresagem, mantenha a curva do tubo para baixo e certifique-se de que nenhum pedaço de cobre cair dentro do tubo. Este processo é importante e deve ser feito com cuidado para fazer uma boa extensão. (Figura 9.1,9.2)
- Retire a porca de alargamento da unidade e certifique-se de fazer uma extensão boa.
- Adicione um alargamento na extremidade de tubo de cobre com uma ferramenta de alargamento. (Figura 9.3)
9.2 Ligue a tubulação entre unidades interna e externa
- Certifique-se de aplicar uma tampa de vedação ou fita à prova de água para evitar a entrada da poeira ou água dentro dos tubos antes de os usar.
- Certifique-se de aplicar o lubrificante do refrigerante para as superfícies correspondentes do alargamento e da unidade antes de conectá-los juntos. Isto é eficaz para reduzir vazamentos de gás. (Figura 9.4)
- Para a conexão adequada, alinhe o tubo de união e o tubo de alargamento diretamente com o outro, aperte as porcas do alargamento para obter uma combinação suave. (Figura 9.5)
- Aperte o parafuso com chave de torque para evitar vazamento de refrigerante. Faça o teste de vazamento cuidadosamente antes de operar o aparelho.
9.3 Isolamento térmico do tubo de refrigerante
Para evitar a perda de calor e que o chão seja molhado devido à água condensada, todos os tubos de refrigerante devem ser isolados com materiais isolantes adequados cuja espessura mínima será de 6 mm. (Veja a figura 9.6)
9.4 Gravando os Tubos
Nota: Não enrole a fita de blindagem com a força demasiada, porque isso vai diminuir o efeito de isolamento de calor. Também certifique-se de que a mangueira de recolha da água condensada seja longe da unidade e da tubulação.
- Os dois tubos de refrigerante (e o fio elétrico se os códigos locais o permitam) devem ser colados com a fita adesiva branca. A mangueira de drenagem pode também ser colada com a tubulação.
- Embrulhe a fita de blindagem a partir da parte inferior da unidade externa para a parte superior do tubo onde ele entra na parede. Ao enrolar a faixa, enrole cada fita por mais da meia volta. (Veja a figura 9.7)
- Aperte os tubos para a parede, usando uma braçadeira cerca de 120 cm.
9.5 Conclusão da instalação
Após a conclusão da embalagem e isolamento, sele o buraco na parede com o selante apropriado contra o vento e a chuva.
10. Limpeza de ar e teste de operação
O ar e a umidade remanescentes no sistema de refrigeração têm efeitos indesejáveis.
Portanto, eles devem ser eliminadas de acordo com os passos seguindos.

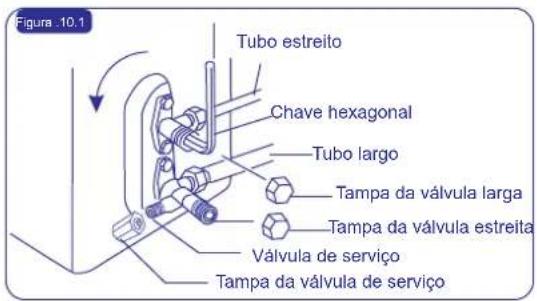

10.1 Limpeza de ar com uma bomba de vácuo (veja a Figura 10.1, Figura 10.2)
(1) Verifique se cada tubo (tubos estreitos e largos entre as unidades interna e externa) estão conectados corretamente e toda a fiação para a execução do teste está concluída. Observe que ambas as válvulas de tubos estreitos e largos na unidade externa são mantidas fechadas nesta fase.
(2) Usando uma chave ajustável ou chave de torque, retire a tampa da válvula de serviço.
(3) Ligue a bomba de vácuo e a válvula de serviço firmemente.
(4) Ligue a bomba de vácuo e até que a pressão seja mais baixa que 15Pa (1,5 ou 10 bar) por 5 minutos.
(5) Quando a bomba de vácuo ainda está em funcionamento, desmonte o tubo da bomba de vácuo a partir da válvula de serviço. Em seguida, pare a bomba de vácuo.
(6) Recoloque a tampa da válvula de serviço e aperte-o firmemente com uma chave inglesa ou uma chave de torque.
(7) Usando uma chave ajustável ou chave de torque, retire as tampas das válvulas estreitas e largas.
(8) Com a chave hexagonal, gire as válvulas de tubo largo e estreito em sentido anti-horário para abrir totalmente as válvulas.
(9) Substitua as tampas nas válvulas largas e estreitas e prenda-as firmemente com uma chave inglesa ou uma chave de torque.
10.2 Teste de vazamento
- Faça o teste de vazamento para todas as juntas e válvulas das unidades interna e externa com um sabão líquido. A verificação do orifício da tampa não deve ser inferior a 30 segundos. Limpe o sabão líquido após o teste no caso de que a cor do tubo de cobre seja alterada devido à erosão.
10.3 Arrume a tubulação
- Se o resultado do teste de vazamento está bom, preserve as juntas da unidade interna.
- Endireite os tubos de ligação e limpe e fixe-os à parede. Feche o espaço em torno do furo na parede através do qual os tubos saem com gesso.
10.4 Operação de teste
ATENÇÃO
Só depois que todos os pontos de verificação sejam verificados, a unidade pode ser iniciada.
(A) Verifique e certifique-se de que a resistência do terminal para a terra é mais que 2M caso contrário, você não pode operar o aparelho antes que o ponto de vazamento de eletricidade seja encontrado e reparado.
(B) Verifique e certifique-se de que a válvula de parada é aberta antes de operar o aparelho.
(C) Certifique-se de ligar a alimentação por 6 horas antes de operar o aparelho.
- Certifique-se de que a alimentação e a unidade funcionam
- bem em seguida, conecte-o.
(A) Verifique e certifique-se de que a resistência do terminal para a terra é mais que 2M3 caso contrário, você não pode operar o aparelho antes que o ponto de vazamento de eletricidade seja encontrado e reparado. (B) Verifique e certifique-se de que a válvula de parada é aberta antes de operar o aparelho. (C) Certifique-se de ligar a alimentação por 6 horas antes de operar o aparelho. - Certifique-se de que a alimentação e a unidade funcionam - bem em seguida, conecte-o.
Ligue o aparelho e ajuste-o para o modo de arrefecimento ou aquecimento de acordo com a temperatura ambiente. Defina a temperatura em 16 °C no modo de arrefecimento e 30 °C no modo de aquecimento. Verifique se o aparelho pode funcionar bem.
- A instalação do aparelho é geralmente concluí da após que as operações acima sejam feitas. Se você ainda tem qualquer problema, entre em contato com o centro de serviço técnico local da nossa empresa para obter mais informações.
Preste atenção aos seguintes itens quanto o sistema está a funcionar.
(A) Não toque em nenhuma das peças com a mão no lado do gás de descarga, porque a câmara do compressor e os tubos no lado de descarga são aquecidos acima de 90 °C.
(B) NÃO EMPURRE O BOTÃO DO INTERRUPTOR MAGNÉTICO (ES), caso contrário, a ação vai causar um sério acidente.
(C) Use o controlador remoto para operar, e verifique se a temperatura ambiente e a função estão boas. Após o teste, desligue a energia elétrica.
10.5 Comum
ATENÇÃO
- Use um ELB (Disjuntor de Fuga Elétrica). Caso contrário, ele irá causar um choque eléctrico ou um incêndio.
- Não opere o sistema até que todos os pontos de verificação sejam verificados.
(A) Verifique para garantir que a resistência de isolamento é mais de 1 megaohm, através de medir a resistência entre o terminal e a terra e das partes elétricas. Caso contrário, não opere o sistema até que o vazamento elétrico seja encontrado e reparado.
(B) Verifique se as válvulas de bloqueio da unidade externa estão totalmente abertas e, em seguida, inicie o sistema.
| Capacidade do Modelo (Btu/h) | Fonte de energia | ELB | Tamanho do cabo da fonte de alimentação | Tamanho do cabo de transmissão | |
| Corrente Nominal (A) | Corrente Sensível Nominal (mA) | En60 335-1 | En60 335-1 | ||
| 18K | 220-240V ~,50Hz | 20 | 30 | 3 × 2.5mm^2 | 4 × 1.5mm^2 |
| 24K | 220-240V ~,50Hz | 32 | 30 | 3 × 2.5mm^2 | 4 × 1.5mm^2 |
| 36K | 220-240V ~,50Hz | 40 | 30 | 3 × 4.0mm^2 | 4 × 1.5mm^2 |
| 42K/48K/60K | 380-415V 3N~,50Hz | 32 | 30 | 5 × 2.5mm^2 | 4 × 1.5mm^2 |
Corrente de funcionamento máxima (A): CONSULTE A PLACA DE IDENTIFICAÇÃO
NOTAS:
1) Siga os códigos e regulamentos locais ao selecionar fios de campo
2) Os tamanhos de fio marcados na tabela são selecionados na corrente máxima da unidade de acordo com a Norma Europeia, En60 335-1. Utilize os fios que não sejam mais leves do que o cabo flexível revestido com policloropreno comum (designação de código H07RN-F)
Ao ligar o bloco de terminais com um cabo flexível, certifique-se de utilizar o terminal redondo do tipo de crimpagem para ligação ao bloco de terminais de alimentação.
Coloque os terminais redondos em forma de crimpagem nos fios até a parte coberta e prenda-os no lugar.
Ao conectar o bloco de terminais com um fio de núcleo único, certifique-se de realizar a cura.
3) Quando o comprimento do cabo de transmissão for superior a 15 metros, um tamanho de fio maior deve ser selecionado.
4) Utilize um cabo blindado para o circuito de transmissão e ligue-o à terra.
5) No caso de os cabos de alimentação serem conectados em série, adicione a corrente máxima para cada unidade e selecione fios abaixo.
Seleção de acordo com EN60 335-1
| Corrente i (A) | Tamanho do fio (mm2) |
| i ≤ 6 | 0.75 |
| 6 < i ≤ 10 | 1 |
| 10 < i ≤ 16 | 1.5 |
| 16 < i ≤ 25 | 2.5 |
| 25 < i ≤ 32 | 4 |
| 32 < i ≤ 40 | 6 |
| 40 < i ≤ 63 | 10 |
| 63 < i | * |
*No caso de corrente exceder 63A, não conecte os cabos em série
Eliminação correta deste produto
Essa marca indica que o produto não deve ser descartado com outros resíduos domésticos em toda a UE. Para impedir danos ao ambiente ou à saúde humana causados pela eliminação incontrolada de resíduos, recicle-o de forma responsável para promover uma reutilização sustentável dos recursos materiais. Para retornar o dispositivo utilizado, use os sistemas de recolha ou entre em contato com o revendedor onde o produto foi adquirido. Eles podem levar este produto para a reciclagem segura e ambiental.
Hisense
- Características deste Ar Condicionado
- Manual de Operação
- Diagrama de Ciclo & Fiação de Refrigerante
- Instalação e Manutençã
- NOTA:
- PERIGO
- ATENÇÃO
- CUIDADO
- Observações especiais
- Resolução de Problemas
- Não se refrigera ou aquece bem
- Isto não é o cheiro anormal
- ● da unidade interna
- - Som de partes deformantes
- ●Vapor do trocador de calor externo
- ● Orvalho no Painel do Ar
- ● Som do Fluxo de Refrigerante
- Remoção e instalação do filtro
- - Remoção do filtro a partir da grelha de retorno de ar
- Diagrama da fiação elétrica
- Aviso de segurança
- Aviso
- Instalação da unidade interior
- Antes da instalação
- ACCESSORY ITEMS
- Localização de Instalação
- Instalação
- Parafusos de suspensão
- Posições dos parafusos de suspensão e tubos
- Instalaçãoda unidade interna
- Instalação do tipo de teto
- (2)
- Instalação no chão
- Ajuste horizontal da unidade interna
- Tubo de Refrigerante
- Material da tubulação
- Conexão da tubulação
- Instalação e Manutenção
- Tubo de drenagem
- Fiação elétrica
- Colocar a grelha de retorno do ar
- Instalação da unidade exterior
- Locais de instalação
- Evite
- Você deve
- Instalação da unidade externa
- Tubulação de refrigerante
- Extensão com expansor de tubo Nota: Uma boa extensão tem as seguintes características:
- Ligue a tubulação entre unidades interna e externa
- Isolamento térmico do tubo de refrigerante
- Gravando os Tubos
- Conclusão da instalação
- Limpeza de ar e teste de operação
- Teste de vazamento
- Arrume a tubulação
- Operação de teste
- Preste atenção aos seguintes itens quanto o sistema está a funcionar.
- Comum
- NOTAS:
- Hisense
Marca : HISENSE
Modelo : AUV125UR6RTC4
Categoria : Ar condicionado
