Tipo de produto	Ar condicionado de conduta Inversor DC
Marca	Hisense
Modelo	AUD-24HX4SZLH
Capacidade (BTU/h)	24.000
Refrigerante	R410A (ecológico)
Alimentação elétrica	220-240V ~ 50Hz
Pressão estática	50 Pa (baixa) / 80 Pa (alta)
Modos de operação	Refrigeração, Aquecimento, Desumidificação, Ventoinha, Automático
Controlo remoto	Com fio (incluído) e sem fio (opcional)
Temporizador	Programável 24h ON/OFF (intervalos de 30 min)
Função Sleep	Sim (desliga automaticamente após 8h)
Modo Super	Arrefecimento rápido (temp. 18°C, ventoinha alta)
Auto-diagnóstico de avarias	Sim (exibição no visor)
Auto-recuperação após corte de energia	Sim (mantém definições)
Função anti-congelação	Sim (modo ventoinha para evitar gelo)
Função de prevenção de ar frio	Sim (ventoinha só funciona após permutador aquecer)
Descongelação automática	Sim
Nível de ruído	Baixo (design silencioso)
Dimensões da unidade interna (altura)	270 mm
Tipo de instalação	Entrada de ar traseira ou inferior
Manutenção	Limpieza dos filtros regularmente
Segurança	Protecção contra sobrecarga, disjuntor de fugas, ligação à terra

Perguntas frequentes - AUD-24HX4SZLH HISENSE

Como ligar e desligar o aparelho?

Prima o botão ON/OFF no controlo remoto para ligar ou desligar a unidade. Nunca ligue/desligue pelo disjuntor elétrico.

Como definir o temporizador?

No controlo remoto, prima o botão TIMER ON ou TIMER OFF durante 3 segundos. Ajuste as horas com os botões ▲/▼ (intervalos de 30 min) e confirme premindo novamente o mesmo botão.

O que significa o modo Sleep?

O modo Sleep ajusta automaticamente a temperatura para um sono confortável e desliga o aparelho após 8 horas. Ative-o premindo o botão SLEEP.

Como limpar os filtros de ar?

Desligue a unidade e abra o painel frontal. Retire os filtros, lave-os com água morna (não use detergentes fortes), seque-os bem e volte a colocá-los. Faça esta limpeza a cada 2-4 semanas.

O que fazer se o aparelho não arrefece bem?

Verifique se o filtro está sujo, se há obstruções na entrada/saída de ar, se portas/janelas estão abertas ou se a temperatura exterior está dentro do intervalo de funcionamento (máx. 43°C em refrigeração).

Como usar o controlo remoto sem fios?

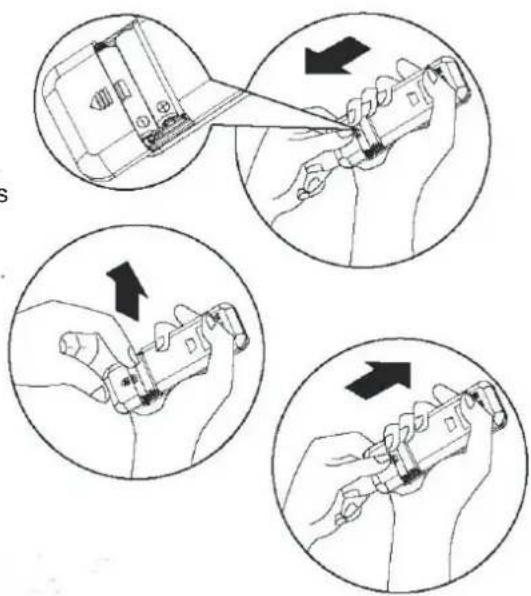

Insira 2 pilhas AAA (1,5V) no controlo remoto. Aponte para o recetor na unidade interna (distância máx. 8 m). Prima MODE para selecionar o modo pretendido.

O que é a função Super?

O modo Super ativa o arrefecimento rápido com ventoinha na velocidade máxima e temperatura definida automaticamente para 18°C. Prima o botão SUPER para ativar/desativar.

Como instalar a unidade interna?

A instalação deve ser feita por um técnico qualificado. A unidade suspende-se no teto com 4 parafusos de suspensão. Certifique-se de que o teto suporta o peso e que a unidade fica nivelada. Consulte o manual para detalhes.

O que fazer em caso de falta de energia?

Quando a energia voltar, o aparelho retoma automaticamente as definições anteriores (função Auto-Recuperação). Não é necessário reconfigurar.

Como interpretar os códigos de erro?

O visor da unidade interna mostra códigos de erro em caso de avaria. Consulte a secção de Resolução de Problemas no manual. Se o problema persistir, contacte o revendedor com o modelo e descrição do erro.

MANUAL DE UTILIZADOR AUD-24HX4SZLH HISENSE

INSTRUÇÕES DE USO E INSTALAÇÃO

Obrigado por comprar este Ar Condicionado. Por favor, leia estas instruções de uso e instalação atentamente antes de instalar e usar este aparelho e guarde este manual para referência futura.

Bem-vindo ao nosso produto!

Obrigado por confiar em nós.

Por favor, leia este manual atentamente antes da instalação!

Guarde bem para uso futuro após a instalação!

Funcionalidades deste Ar Condicionado

• Arranje Espaço de Instalação A unidade interna pode ser instalada no interior do telhado comodamente.
• Pressão Estática Opcional 18k: opcional 10Pa /30Pa, 24K e 36K: 50Pa/80Pa, 48K/60K: 80Pa/120Pa pressão estática, Uma Unidade, Dois métodos de instalação.
• Novo Refrigerante de Alta Eficiência e Ecológico - R410A O R410A consegue proteger o ambiente e não prejudicar a camada de ozono.

• Temporizador ON e OFF 24 horas Este Temporizador pode ser definido automaticamente para ligar ou desligar a unidade às meias-horas num período de 24 horas.

• Operação em Silêncio O excelente design da ventoinha permite que o fluxo de ar seja silencioso e suave com um ruído mínimo.

• Cumprindo Vários Requisitos de Instalação O tipo de entrada de ar traseira é geralmente adotado. De acordo com o espaço de instalação real. A unidade também é instalada com tipo de entrada de ar inferior.
• Auto-Recuperação de Corte de Eletricidade Quando a fonte de alimentação é recuperada após um corte, todas as predefinições ainda estão efetivas e o ar condicionado pode funcionar de acordo com as definições originais.
• Função de Auto-Diagnóstico de Avarias Quando há algo errado com o ar condicionado, o microcomputador pode diagnosticar as avarias, que podem ser lidas no ecrã e é cómodo para efeitos de manutenção.

MODELO DA APLICAÇÃO

Ar condicionado Inversor DC

AUD-18UX4SGKL

AUD-24UX4SZLH

AUD-36UX4SAMH

AUD-48UX6SPHH

AUD-60UX6SPHH

AUD-18UX4SZKL1

AUD-24UX4SALH1

AUD-36UX4SAMH1

Ar Condicionado

A - HX4SUD 18 UNL

A -24HX4SZLHUD

AUD-36HX6SAHH

AUD-48HX6SPHH

AUD-60HX6SPHH

Símbolos de Alerta 1

Declarações de PRECAUÇÃO 2

Composição do Ar Condicionado- 3

Manual de operação do controlador remoto

1. Introdução do controlador remoto por cabo- 5
2. Operação com controlador remoto por cabo 7

2.1 Função de modo- 7
2.2 Função de "adormecido" 8
2.3 Função de temporizador 8

1. Instalação do controlador remoto por cabo 9

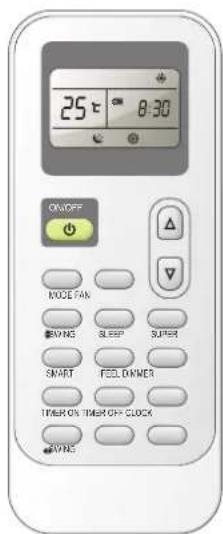

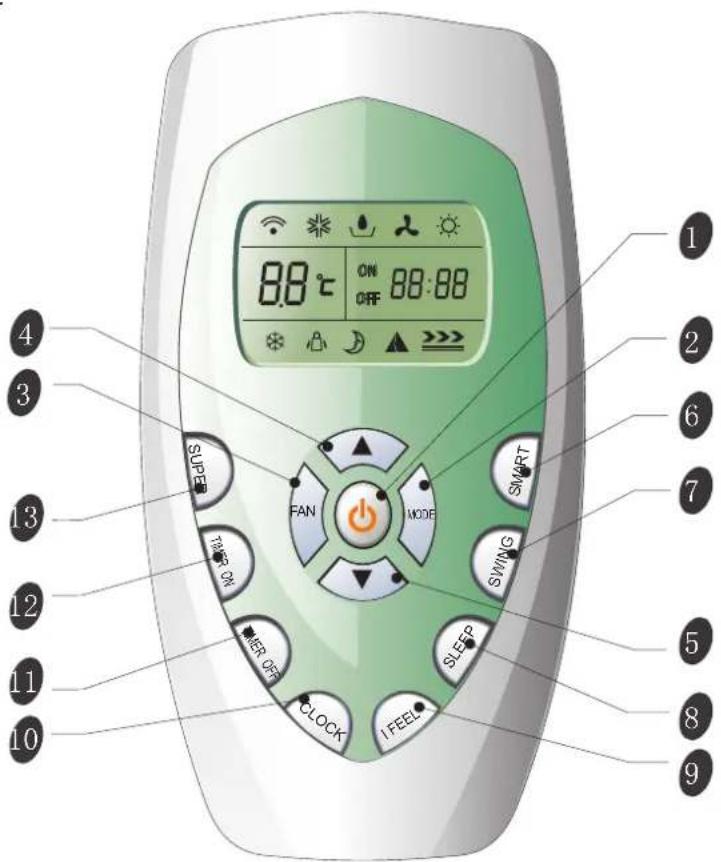

2. Introdução do controlador remoto sem cabo 10

4.1 Controlador remoto-H1 10

Modo de operação 12
Controlo da direção do fluxo de ar---- 13
Modo inteligente 14
Botão Relógio 14
Modo temporizador 15
Modo dormir 16
Modo super----16

4.2 Controlador remoto-J1 17

Modo de operação 19
Controlo da direção do fluxo de ar----20
Modo inteligente 21
Botão Relógio 21
Modo temporizador 22
Modo dormir 23
Modo super----23

4.3 Controlador remoto-E4-07 24

Modos de funcionamento - 26
Controlo da direção do fluxo de ar 27
Modo inteligente 28
Botão Relógio 28
Modo temporizador 29
Modo sleep 30
Modo super----30

1. Observações especiais 31
2. Resolução de problemas---- 31

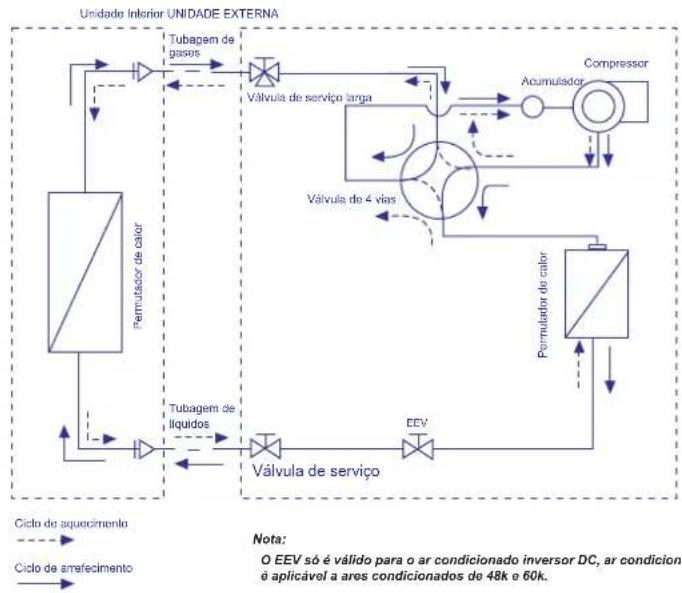

Diagrama do Ciclo do Refrigerante

1. Diagrama do fluxo de refrigeração 33
2. Diagrama da cablagem elétrica 33

Instalação e Manutenção

1. Aviso de Segurança 34
2. As Ferramentas e Instrumentos para Instalação 35
3. A Instalação da Unidade Interna 35

3.1 A Verificação Inicial - 35
3.2 Instalação 36

1. Tubo de refrigerante 38

4.1 Material dos Tubos 38
4.2 A Ligação do Tubo 38

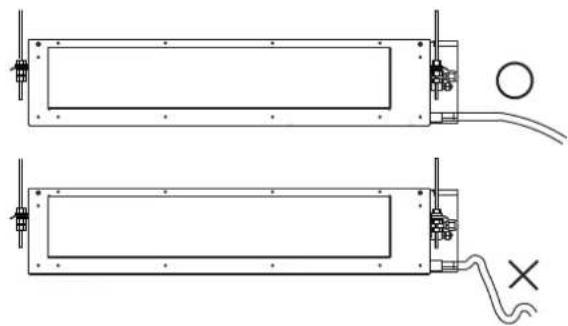

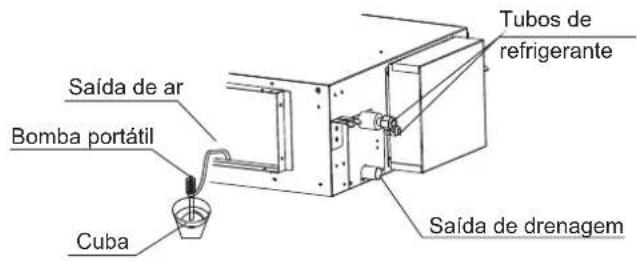

1. Tubagem de Drenagem 39
2. Cablagem Elétrica 40

6.1 Verificação gera I 40
6.2 Mudança de pressão estática 41

1. A Instalação da Unidade Externa 42

7.1 Locais de instalação 42
7.2 Instalação da unidade externa 42

1. Tubagem de Refrigerante 43

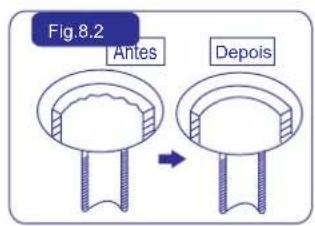

8.1 União com o expansor de tubos 43
8.2 Ligação da tubagem entre a unidade interna e a externa 43
8.3 Isolamento de calor do tubo de refrigerante- 43
8.4 Prender os Tubos 43
8.5 Finalizar a instalação 43

1. Purga do ar e realização de testes 43

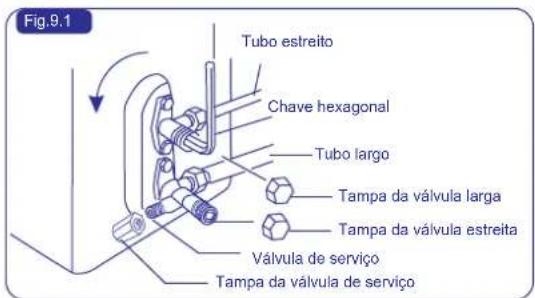

9.1 Purga do Ar com uma Bomba de Vácuo 43
9.2 Teste de fugas 44
9.3 Arrumar a tubagem 44
9.4 Realização de Teste 44
9.5 Comum 46

Símbolos de Alerta:

PERIGO

AVISO

ATENÇÃO

: O símbolo refere-se a um perigo que pode resultar num ferimento pessoal grave ou morte.
: O símbolo refere-se a um perigo ou uma prática não segura que pode resultar num ferimento pessoal grave ou morte.
O símbolo refere-se a um perigo ou uma prática não segura que pode resultar num ferimento pessoal ou danos no produtos ou na propriedade.

NOTA

: Refere-se às observações e instruções para a operação, manutenção e reparação.

- Este ar condicionado a bomba de calor foi concebido para as seguintes temperaturas.

Operar o ar condicionado a bomba de calor dentro deste intervalo.

Temperatura
(°C)

		Máximo	Mínimo
Funcionamento de Refrigeração	Exterior	43	15
Funcionamento de Aquecimento	Exterior	24	-10
			-7(só para ares condicionados inversos, exceto 24k)

• Recomendamos que este ar condicionado seja devidamente instalado por técnicos de instalação qualificados de acordo com as instruções de instalação fornecidas com a unidade.
• Antes da instalação, verifique se a voltage da fonte de alimentação em sua casa ou no seu escritório é a mesma que a voltage mostrada na placa de identificação.

PERIGO

• Não pode realizar qualquer transformação a este produto, caso contrário, possivelmente poderá causar consequências como fugas de água, rupturas, curto-circuitos, choques elétricos, incêndio, etc.
• O trabalho como por exemplo a solda de linhas de tubagem, etc. deve ser levado a cabo longe de material inflamável explosivo, incluindo o refrigerante do ar condicionado, para garantir a segurança do local.
• Para proteger o ar condicionado contra corrosão pesada, evitar instalar a unidade externa onde podem ocorrer salpicos de água do mar salgada diretamente para ele ou para ar sulfuroso perto de um SPA. Não instalar o ar condicionado onde existam objetos que gerem calor em excessivo.

AVISO

• Se o cabo de alimentação estiver danificado, tem de ser substituído pela fábrica ou pelo seu departamento de reparações em caso de perigo.
• O local onde este produto é instalado tem de ter instalações elétricas e equipamento de confiança. Não ligue este produto à corrente elétrica com vários tipos de linhas de tubagem de alimentação de ar, linhas de drenagem, instalação de proteção luminosa, bem como outras linhas de tubagem para evitar apanhar um choque elétrico e danos causados por outros fatores.
• A cablagem tem de ser feita por um eletricista qualificado. Toda a cablagem tem de cumprir os códigos elétricos locais.
• Considerar a capacidade de corrente elétrica dos seus cabos de medição elétricos por kilowatts por hora e e da tomada antes da instalação.

• O cabo de alimentação onde este produto é instalado é suposto ter o dispositivo protetor contra fugas independente e o dispositivo de proteção contra sobrecarga de corrente elétrica que são fornecidos para este produto.

• Leia este manual atentamente antes de usar este ar condicionado. Se continuar a ter dificuldades ou problemas, consulte o seu revendedor para obter assistência.

• O ar condicionado foi concebido para lhe proporcionar condições confortáveis. Use esta unidade apenas para o efeito a que se destina conforme descrito neste manual de instruções.

AVISO

- Nunca use gasolina ou outro gás inflamável perto do ar condicionado, é muito perigoso.

ATENÇÃO

• Não ligue nem desligue o ar condicionado a partir do comutador elétrico. Use o botão de operação ON/OFF.
• Não enfie nada na entrada de ar e saída de ar tanto da unidade interna como da unidade externa. Isto é perigoso porque a ventoinha está a rodar a uma alta velocidade.
• Não arrefeça nem aqueça o local em demasia se estiverem presents bebés ou deficientes.

Nota: A imagem acima é apenas para referência, as especificações estão sujeitas ao produto físico.

É usado para controlar a ligação/desligamento de energia, definir o modo de operação, a temperatura, a velocidade da ventoinha e outras funções.

Controlador remoto sem cabo

É usado para controlar o controlador remoto por cabo, definir o modo de operação, a temperatura, a velocidade da ventoinha e outras funções.

Nota: O ar condicionado de conduta standard não consiste num controlador remoto sem cabo, se precisar de um, tem de o comprar.

Pode controlar o ar condicionado com o controlador remoto por cabo e o controlador remoto sem cabo.

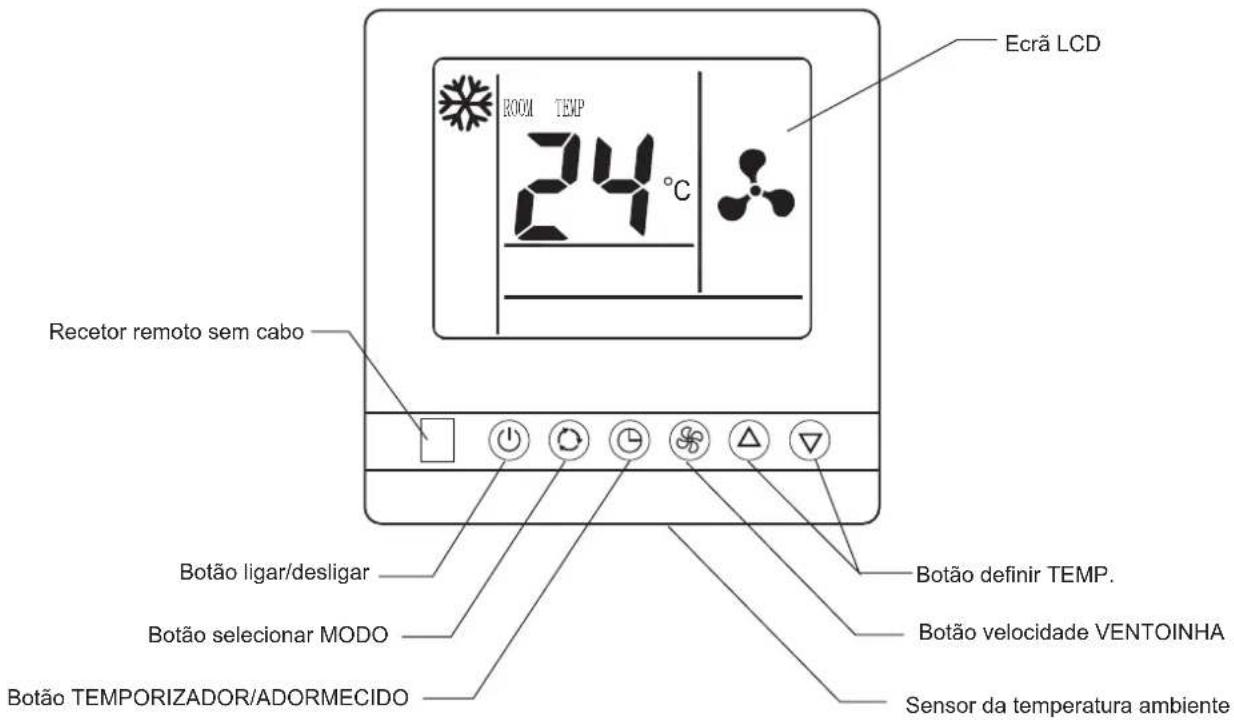

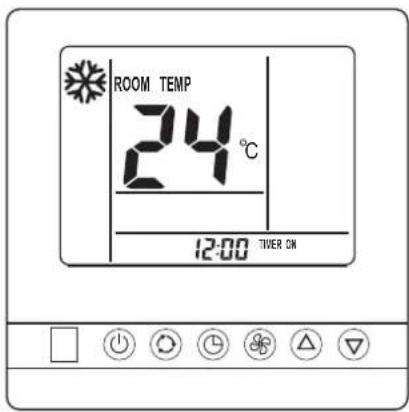

1. Introdução do controlador remoto por cabo:

①. Sensor da temperatura ambiente:

Um sensor de temperatura dentro do comutador de controlo remoto é definido para sentir a temperatura ambiente e a temperatura será enviada para a unidade interna. Quando não se ligar o comutador de controlo remoto, a unidade interna mudará para o sensor de temperatura que está embutido na unidade interna.

②. Recetor remoto sem cabo:

Através deste recetor, pode usar um comutador de controlo remoto sem cabo para controlar a unidade interna.

③. Botão ON/OFF:

Prima este botão para ligar ou desligar a unidade.

④. Botão selecionar MODO:

Prima este botão para selecionar o modo REFRIGERAÇÃO, DESUMIDIFICAÇÃO, VENTOINHA, AQUECIMENTO ou OPERAÇÃO AUTOMÁTICA.

Moto REFRIGERAÇÃO, o ar condicionado arrefece o local.

Moto DESUMIDIFICAÇÃO, o ar condicionado reduz a humidade no local.

Moos VENTOINHA, o ar condicionado torna a temperatura do local adequada, fornecendo um fluxo de ar suave.

Mo AQUECIMENTO, o ar condicionado aquece o local.

A Modo OPERAÇÃO AUTOMÁTICA, o ar condicionado funciona no modo certo de acordo com a temperatura do local.

⑤. Botão TEMPORIZADOR/ADORMECIDO:

• Prima este botão para ativar o modo "adormecido", e aparecerá "★" no LCD. Prima novamente para cancelar a função de "adormecido".
• Prima este botão durante 3 segundos para ativar a função de temporizador. Prima novamente durante 3 segundos para cancelar a função de temporizador. Para conhecer a função de temporizador, consulte 2.3

⑥. Botão velocidade VENTOINHA:

Prima este botão para alterar a velocidade da ventoinha. Pode selecionar “AUTO” (velocidade da ventoinha automática), “.” (velocidade da ventoinha baixa), “.” (velocidade da ventoinha média) e “.” (velocidade da ventoinha alta) de cada vez que prime.

⑦. Botão definir TEMP.:

Prima os botões para definir a temperatura ambiente que pretende, quando premir, aparecerá o sinal DEF TEMP no LCD, prima o botão “ ▽ ” para reduzir a temperatura definida e prima o botão “ △ ” para aumentar a temperatura definida.

⑧. Ecrã LCD

Modo de operação

Definição da velocidade da ventoinha

Velocidade de ventoinha alta

Velocidade de ventoinha média

Velocidade de ventoinha baixa

Ecrã Temperatura

Definição da temperatura:

SET TEMP

TIMER ON

TIMER OFF

88:88

Temporizador ligado

Temporizador desligado

Relógio do temporizador

Exterior é descongelação

Compressor está a funcionar

Modo de operação suave está ativo

Modo "adormecido" está ativo

2. Operação com controlador remoto por cabo

2.1 Função de modo

2.1.1 Prima o botão MODO “ 📊” para selecionar o modo de operação:

Modo de refrigeração

Modo de secagem

Modo ventoinha

Modo de aquecimento

Modo operação automática

2.1.2 Prima o botão ON/OFF “ ⏻” para ligar a unidade.
2.1.3 Prima o botão DEF TEMP. “△” “▽” para definir a temperatura ambiente. O intervalo de temperatura pode ser definido de 18°C a 32°C.
2.1.4 Prima o botão VENTOINHA “ ” para definir a velocidade da ventoinha que pretende. Claro que pode definir a ventoinha automática e a unidade externa selecionará automaticamente a velocidade da ventoinha de acordo com a diferença entre a temperatura ambiente e a definição de temperatura.
2.1.5 Pode desligar a unidade premindo o botão ON/OFF “ ⏻” novamente.

Nota: Em modo de ventoinha, a definição de temperatura é inválida.

2. 2 Função de "adormecido"

Prima o botão temporizador/adormecido uma vez para ativar a função de "adormecido".

E aparecerá o sinal de "adormecido" " " no LCD.

Prima o botão temporizador/adormecido novamente para cancelar a função de

"adormecido" e o sinal de "adormecido" desaparecerá do LCD.

Nota:

Durante o modo ventoinha e modo automático, a função "adormecido" é inválida.

2.3 Função de temporizador

① pode definir o temporizador desligado quando a unidade interna estiver a funcionar. Ao premir o botão TEMPORIZADOR/ADORMECIDO durante 3 segundos, o relógio do temporizador aparecerá no LCD e a bandeira "TEMPORIZADOR OFF" piscará.
② pode regular o tempo depois do qual a unidade interna se desligará automaticamente premindo o botão “ △ ” “ ▽ ”. O tempo pode ser definido de 0,5 a 24 (ou 12) horas em intervalos de 30 minutos.
③ Quando tiver definido o tempo, prima o botão TEMPORIZADOR/ADORMECIDO durante 3 segundos novamente ou aguarde durante 5 segundos para ativar o temporizador, a bandeira “TEMPORIZADOR OFF” parará de piscar e o temporizador começará a funcionar.
④ Se precisar de cancelar o "TEMPORIZADOR OFF", prima o botão TEMPORIZADOR/ADORMECIDO durante 3 segundos para ativar o temporizador. Prima o botão "△" "▽" para definir as horas 00:00, Cancelar "TEMPORIZADOR OFF" passados 5 segundos automaticamente.

①. pode definir o temporizador para ligar quando a unidade interna estiver desligada. Ao premir o botão TEMPORIZADOR/ADORMECIDO durante 3 segundos, o relógio do temporizador aparece no LCD e a bandeira "TEMPORIZADOR ON" piscará.
② pode regular o tempo depois do qual a unidade interna se desligará automaticamente premindo o botão “ △ ” “ ▽ ”. O tempo pode ser definido de 0,5 a 24 (ou 12) horas em intervalos de 30 minutos.
③ Quando tiver definido o tempo, prima o botão TEMPORIZADOR/ADORMECIDO durante 3 segundos novamente ou aguarde durante 5 segundos para ativar o temporizador, a bandeira "TEMPORIZADOR ON" parará de piscar e o temporizador começará a funcionar.
④ Se precisar de cancelar o "TEMPORIZADOR ON", prima o botão TEMPORIZADOR/ADORMECIDO durante 3 segundos para ativar o temporizador. Prima o botão " △ " " ▽ " para definir as horas 00: 00, Cancelar "TEMPORIZADOR ON" passados 5 segundos automaticamente.

Relógio do temporizador

3. Instalação do controlador remoto por cabo

Instalação do controlador remoto, consultar o seguinte:

O controlador remoto por cabo tem de ser instalado por técnicos de instalação qualificados de acordo com as instruções de desenho de instalação, a energia deve ser desligada antes da instalação. O ar fui e longe do calor onde o controlo remoto por cabo está instalado. De seguida, apresentamos o processo de instalação.

①. Insira uma chave de fendas pequena na ranhura inferior (2 sítios).
Tenha cuidado para não danificar a placa do PC com a chave de fendas pequena.
②. Retire a tampa traseira.
③. Use dois parafusos ( 4×16 ) para apertar a placa traseira de metal no local de montagem e aperte o parafuso, depois ligue o cabo de comunicação.
④. Aperte a tampa superior na tampa traseira.
⑤. Aperte a tampa inferior na tampa traseira.

Controlo remoto

4.1 Controlo remoto -H1

O controlo remoto transmite sinais ao sistema.

1 BOTÃO ON/OFF

O aparelho irá começar quanto tiver energia ou irá parar quando for estiver em operação, se pressionar este botão.

2 BOTÃO DE MODO

Pressione este botão para seleccionar o modo de operação.

3 BOTÃO DA VENTOINHA

Usado para seleccionar a velocidade da ventoinha em sequência auto, elevada, média ou baixa.

4 5 BOTÕES DE DEFINIÇÃO DE TEMPERATURA AMBIENTE

Usado para ajustar a temperatura ambiente e o temporizador, bem como tempo real.

6 BOTÃO INTELIGENTE

Usado para entrar directamente na operação de lógica difusa, independentemente de a unidade estar ligada ou desligada.

7 BOTÃO DE BALANÇO (invalid for this model)

Usado para parar ou iniciar o balanço da grade de ajuste vertical e definir a direcção do fluxo de ar para cima/baixo.

8 BOTÃO DORMIR

Usado para definir ou cancelar a operação do Modo Dormir.

9 BOTÃO DE REGULADOR DE ILUMINAÇÃO (invalid for this model)

Usado para definir as horas.

11 12 BOTÃO TEMPORIZADOR ON/OFF

Usado para definir ou cancelar a operação de temporizador.

13 BOTÃO SUPER (invalid for this model)

Usado para começar ou parar o arrefecimento rápido. (O arrefecimento rápido opera a uma velocidade de ventoinha elevada com uma temperatura definida de 18 C)

14 BOTÃO SILÊNCIO

Indicador de secagem

Indicador apenas ventoinha

Velocidade ventoinha auto

Velocidade ventoinha elevada

Velocidade ventoinha média

Velocidade ventoinha baixa

Cancelar indicador Eu sinto

15 I FEEL BUTTON

88:88 CON Temporizador definir mostrador OFF Mostrador horas

88°C Mostrador temperatura

Controlo remoto

• Como Inserir as Pilhas

Remover a tampa das pilhas de acordo com a direcção da seta. Inserir as pilhas novas, certificando-se que os sinais (+) e (-) das pilhas estão correctamente colocadas.

Voltar a colocar a tampa fazendo-a deslizar para a posição fechada.

Nota:

* Usar pilhas 2 LR03 AAA (1,5 volts). Não usar pilhas recarregáveis. Substituir as pilhas por novas do mesmo tipo quando o mostrador ficar turvo.

O controlo remoto irá operar o aparelho de ar condicionado a uma distância de 8 m quando está apontado para o receptor de sinal da unidade interior.

Instruções de Operação

modos de operação

Modo Seleccão

Cada vez que o botão MODO é premido, o modo de operação é alterado em sequência:

O Modo de Aquecimento NÃO está disponível para ar condicionado apenas para arrefecimento.

Modo VENTOINHA

Cada vez que o botão "VENTOINHA" é premido, a velocidade da ventoinha é alterada em sequência:

No modo "APENAS VENTOINHA", só estão disponíveis "Elevada", "Média" e "Baixa". No modo "SECAGEM", a velocidade da ventoinha está automaticamente definida para "Baixa, o botão "VENTOINHA" está desactivado neste caso.

Definir temperatura

Premir uma vez para aumentar a temperatura para 1°C Premir uma vez para diminuir a temperatura para 1°C

Variação de temperatura disponível
*AQUECIMENTO.ARREFECIMENTO	18°C~32°C

*Nota: O modo de aquecimento NÃO está disponível para modelos apenas de arrefecimento.

Os modos de operação BALANÇO, INTELIGENTE, TEMPORIZADOR ON, TEMPORIZADOR OFF, RELÓGIO, DORMIR e SUPER serão especificados nas páginas seguintes.

• Ao mudar os modos durante a operação, por vezes a unidade não responde à primeira. Esperar 3 minutos.
• Durante a operação de aquecimento, o fluxo de ar não é descarregado no início. Passados 2-5 minutos, o fluxo de ar será descarregado até que a temperatura do permutador de calor interior aumente.
• Esperar 3 minutos antes de reiniciar o aparelho.

Instruções de Operação

Controlo de direcção do fluxo de ar (invalid for this model)

Controlo de direcção do fluxo de ar

O fluxo de ar vertical é automaticamente ajustado para um determinado ângulo de acordo com o modo de operação depois de ligar a unidade.

Modo operação	Direcção do fluxo de ar
ARREFECIMENTO, SECAGEM	Horizontal
*AQUECIMENTO, APENAS VENTOINHA	Para baixo

Controlo de fluxo de ar vertical (com o controlo remoto)

Usar o controlo remoto para definir vários ângulos de fluxo ou um ângulo específico, conforme queira.

Fluxo de ar em balanço

Ao premir o botão “ ◆SWING” uma vez, a grade de ajuste horizontal irá balançar para cima e para baixo automaticamente.

Fluxo de ar na direcção pretendida

Premir o botão "BALANÇO" novamente, quando as grades balançam para o ângulo pretendido.

Controlo de fluxo de ar horizontal (com o controlo remoto)

Usar o controlo remoto para definir vários ângulos de fluxo ou um ângulo específico, conforme queira.

Fluxo de ar em balanço

Ao premir o botão “ ◆ SWING” uma vez, a grade de ajuste vertical irá balançar para cima e para baixo automaticamente.

Fluxo de ar na direcção pretendida

Premir o botão “◀SWING” novamente, quando as grades balançam para o ângulo pretendido.

A Não rodar as grades de ajuste horizontal manualmente, caso contrário, poderá ocorrer um mau funcionamento.

B É melhor não deixar a grade de ajuste horizontal inclinar-se para baixo durante muito tempo no modo ARREFECIMENTO ou SECAGEM para evitar que a água condensada escorra.

Modo INTELIGENTE

Premir o botão INTELIGENTE, a unidade entra no modo INTELIGENTE (operação de lógica difusa) directamente independentemente de a unidade estar ligada ou desligada. Neste modo, a temperatura e a velocidade da ventoinha são automaticamente definidas baseadas na temperatura ambiente real.

O modo de operação e a temperatura são determinados pela temperatura interior
Modelos de bomba de calor

Temperatura interior	Modo de operação	Temperatura alvo
T-3°C ou inferior	AQUECIMENTO	T
T-3°C ≤ Tindoor ≤ T+3°C	APENAS VENTOINHA	T
T+3°C ou inferior	SECAGEM	T

Modelos de arrefecimento apenas

Temperatura interior	Modo de operação	Temperatura alvo
T+3°C ou temperatura	APENAS VENTOINHA	T
Acima de T+3°C	SECAGEM	T

O botão INTELIGENTE está desactivado no modo SUPER.

Nota: A temperatura, o fluxo de ar e a direcção são controlados automaticamente no 6th modo. No entanto, uma subida ou descida de mais de 7°C pode ser definida com o controlo remoto se estiver desconfortável.

O que pode fazer no modo INTELIGENTE

A sua sensação	Botão	Procedimento de ajuste
Desconfortável por causa do volume desadequado de fluxo de ar.		A velocidade da velocidade interior varia entre Alta, Média e Baixa de cada vez que este botão é premido.
Desconfortável por causa da direcção desadequada do fluxo.	[324W]	Premir uma vez, a grade de ajuste horizontal balança para mudar a direcção do fluxo de ar vertical. Premir novamente, e o balanço pára.
Desconfortável por causa da direcção desadequada do fluxo.	[02W2]	Premir uma vez, a grade de ajuste vertical balança para mudar a direcção do fluxo de ar vertical. Premir novamente, e o balanço pára.

Botão RELÓGIO

Pode ajustar as horas premindo o botão RELÓGIO, depois usando os botões e Botões para obter as horas certas, premir o botão RELÓGIO novamente para definir as horas.

Instruções de operação

Modo temporizador

É conveniente definir o temporizador para ON com os botões ON/OFF quando sai de manhã para obter uma temperatura ambiente confortável quando chegar a casa. Também pode definir o temporizador para OFF à noite para ter uma boa noite de sono.

▶ Como definir o TEMPORIZADOR PARA ON

O botão TEMPORIZADOR ON pode ser usado para definir a programação do temporizador conforme pretender para ligar o aparelho à hora que pretender.

i) Premir o botão TEMPORIZADOR ON, "12:00 ON" pisca no LCD, depois poderá premit os botões ▲ ou ▼ para seleccionar a hora pretendida para ligar o aparelho.

Premir o botão ▲ ou ▼ uma vez para aumentar ou diminuir a definição das horas em 1 minuto.

Premir o botão ▲ ou ▼ durante 5 segundos para aumentar ou diminuir a definição das horas em 10 minuto.

Premir o botão ▲ ou ▼ durante mais tempo para aumentar ou diminuir as horas em 1 hora.

Nota: Se não definir as horas em 10 segundos depois de premir o botão TEMPORIZADOR ON, o controlo remoto sairá do modo TEMPORIZADOR ON automaticamente.

ii) Quando o LCD apresentar as horas pretendidas, premir o botão TEMPORIZADOR ON e confirmar.

Poderá ouvir um "bip".

"ON" pára de piscar.

O indicador do TEMPORIZADOR na unidade interior acende-se.

iii) Depois de o temporizador de definição aparecer durante 5 segundos, o relógio será apresentado no LCD do controlo remoto em vez de o temporizador de definição.

▶ Como cancelar o TEMPORIZADOR ON

Premir novamente o botão TEMPORIZADOR ON, e ouvirá um “bip” e o indicador desaparece, o modo TEMPORIZADOR ON foi cancelado.

Nota: Proceder de forma semelhante para TEMPORIZADOR OFF, poderá desligar o aparelho automaticamente à hora pretendida.

Instruções de operação

Modo DORMIR

SLEEP mode

O modo DORMIR pode ser definido em modo de ARREFECIMENTO, AQUECI-Esta função oferece-lhe um ambiente confortável para dormir.

No modo DORMIR.

- o aparelho irá parar automaticamente passadas 8 horas de operação.

Nota: O aquecimento NÃO está disponível para aparelhos de ar condicionado de arrefecimento apenas.

Modo SUPER

Modo SUPER

• O modo SUPER é usado para iniciar ou parar o arrefecimento rápido.
  O arrefecimento rápido opera a uma velocidade de ventoinha elevada, mudando a temperatura definida automaticamente para 18°C.
• O modo SUPER pode ser ser definido quando o aparelho está em operação ou com energia.
• No modo SUPER, pode definir a direcção do fluxo de ar ou o temporizador. Se quiser escapar ao modo SUPER, premir qualquer um dos seguintes botões: DEFINIÇÕES DE SUPER, MODO, VENTOINHA, ON/OFF ou TEMPERATURA.

Nota:

• Os botões DORMIR e INTELIGENTE não estão disponíveis no modo SUPER.
• O botão SUPER está desactivado no modo AQUECIMENTO.
• O Aparelho continuará a funcionar no modo SUPER com a temperatura definida de 8°C, se não quiser escapar-lhe, premir qualquer um dos botões mencionados acima.

Controlo remoto

Controlo remoto4.2J1

O controlo remoto transmite sinais ao sistema.

1 BOTÃO ON/OFF

O aparelho irá começar quanto tiver energia ou irá parar quando for estiver em operação, se pressionar este botão.

2 BOTÃO DE MODO

Pressione este botão para seleccionar o modo de operação.

3 BOTÃO DA VENTOINHA

Usado para seleccionar a velocidade da ventoinha em sequência auto, elevada, média ou baixa.

4 5 BOTÕES DE DEFINIÇÃO DE TEMPERATURA AMBIENTE

Usado para ajustar a temperatura ambiente e o temporizador, bem como tempo real.

6 BOTÃO INTELIGENTE

Usado para entrar directamente na operação de lógica difusa, independentemente de a unidade estar ligada ou desligada.

7 BOTÃO DE BALANÇO (invalid for this model)

Usado para parar ou iniciar o balanço da grade de ajuste vertical e definir a direcção do fluxo de ar para cima/baixo.

8 BOTÃO DORMIR

Usado para definir ou cancelar a operação do Modo Dormir.

9 I FEEL BUTTON

Usado para definir as horas.

11 12 BOTÃO TEMPORIZADOR ON/OFF

Usado para definir ou cancelar a operação de temporizador.

13 BOTÃO SUPER

Usado para começar ou parar o arrefecimento rápido. (O arrefecimento rápido opera a uma velocidade de ventoinha elevada com uma temperatura definida de 18°C); O aquecimento rápido opera a uma velocidade automática da ventoinha com uma temperatura definida de 32°C automaticamente)

Símbolos indicadores no LCD:

Indicador de arrefecimento

Velocidade ventoinha auto

Indicador de secagem

Velocidade ventoinha elevada

Indicador de Dormir

Indicador apenas ventoinha

Velocidade ventoinha média

Ifeel

Velocidade ventoinha baixa

Indicador Super

Nota: Cada modo e função relevante serão especificados nas seguintes páginas.

• Como Inserir as Pilhas

Remover a tampa das pilhas de acordo com a direcção da seta. Inserir as pilhas novas, certificando-se que os sinais (+) e (-) das pilhas estão correctamente colocadas.

Voltar a colocar a tampa fazendo-a deslizar para a posição fechada.

Nota:

- Usar pilhas 2 LR03 AAA (1,5 volts). Não usar pilhas recarregáveis. Substituir as pilhas por novas do mesmo tipo quando o mostrador ficar turvo

O controlo remoto irá operar o aparelho de ar condicionado a uma distância de 8 m quando está apontado para o receptor de sinal da unidade interior.

Instruções de Operação

Modo operação

Modo Seleção

Cada vez que o botão MODO é premido, o modo de operação é alterado em sequência:

ARREFECIMENTO → SECAGEM → VENTOINHA APEN → AQUECIMENTO

O Modo de Aquecimento NÃO está disponível para ar condicionado apenas para arrefecimento.

Modo VENTOINHA

Cada vez que o botão "VENTOINHA" é premido, a velocidade da ventoinha é alterada em sequência:

Auto → Elevada Média → Baixa

No modo "APENAS VENTOINHA", só estão disponíveis "Elevada", "Média" e "Baixa".

No modo "SECAGEM", a velocidade da ventoinha está automaticamente definida para "Baixa, o botão "VENTOINHA" está desactivado neste caso.

Definir temperatura

Premir uma vez para aumentar a temperatura para 1°C

Premir uma vez para diminuir a temperatura para 1°C

Variação de temperatura disponível
*AQUECIMENTO,ARREFECIMENTO	18°C~32°C
VENTOINHA APENAS	Não é possível definir

*Nota: O Modo de Aquecimento NÃO está disponível para ar condicionado apenas para arrefecimento.

Os modos de operação BALANÇO, INTELIGENTE, TEMPORIZADOR ON, TEMPORIZADOR OFF, RELÓGIO, DORMIR e SUPER serão especificados nas páginas seguintes.

• Ao mudar os modos durante a operação, por vezes a unidade não responde à primeira. Esperar 3 minutos.
• Durante a operação de aquecimento, o fluxo de ar não é descarregado no início. Passados 2-5 minutos, o fluxo de ar será descarregado até que a temperatura do permutador de calor interior aumente.
• Esperar 3 minutos antes de reiniciar o aparelho.

Instruções de operação

Controlo da direcção do fluxo de ar (invalid for this model)

Controlo da direcção do fluxo de ar

O fluxo de ar vertical é automaticamente ajustado para um determinado ângulo de acordo com o modo de operação depois de ligar a unidade.

Modo operação Direcção do fluxo de ar
ARREFECIMENTO, SECAGEM	Horizontal
*AQUECIMENTO, APENAS VENTOINHA	Para baixo

A direcção do fluxo de ar também pode ser ajustada conforme as suas necessidades premindo o botão “SWING, SWING” do controlo remoto.

4

Controlo de fluxo de ar vertical (com o controlo remoto)

Usar o controlo remoto para definir vários ângulos de fluxo ou um ângulo específico, conforme queira.

Fluxo de ar em balanço

Ao premir o botão “◆SWING” uma vez, a grade de ajuste horizontal irá balançar para cima e para baixo automaticamente.

Fluxo de ar na direcção pretendida

Premir o botão “◆SWING” novamente, quando as grades balançam para o ângulo pretendido.

Controlo de fluxo de ar horizontal (com o controlo remoto)

Usar o controlo remoto para definir vários ângulos de fluxo ou um ângulo específico, conforme queira.

Fluxo de ar em balanço

Ao premir o botão “♦SWING” uma vez, a grade de ajuste vertical irá balançar para cima e para baixo automaticamente.

Fluxo de ar na direcção pretendida

Premir o botão “♦SWING” novamente, quando as grades balançam para o ângulo pretendido.

Não rodar as grades de ajuste horizontal manualmente, caso contrário, poderá ocorrer um mau funcionamento.
B É melhor não deixar a grade de ajuste horizontal inclinar-se para baixo durante muito tempo no modo ARREFECIMENTO ou SECAGEM para evitar que a água condensada escorra.

Instruções de operação

Modo INTELIGENTE

Premir o botão INTELIGENTE, a unidade entra no modo INTELIGENTE (operação de lógica difusa) directamente independentemente de a unidade estar ligada ou desligada. Neste modo, a temperatura e a velocidade da ventoinha são automaticamente definidas baseadas na temperatura ambiente real.

O modo de operação e a temperatura são determinados pela temperatura interior
Modelos de bomba de calor

Temperatura interior	Modo de operação	Temperatura alvo
T-3°C ou inferior	AQUECIMENTO	T
T-3°C ≤ Tindoor ≤ T+3°C	APENAS VENTOINHA	T
T+3°C ou inferior	SECAGEM	T

Modelos de arrefecimento apenas

Temperatura interior	Modo de operação	Temperatura alvo
T+3°C ou temperatura	APENAS VENTOINHA	T
Acima de T+3°C	SECAGEM	T

O botão INTELIGENTE está desactivado no modo SUPER.

O que pode fazer no modo INTELIGENTE

A sua sensação	Botão	Procedimento de ajuste
Desconfortável por causa do volume desadequado de fluxo de ar.		A velocidade da velocidade interior varia entre Alta, Média e Baixa de cada vez que este botão é premido.
Desconfortável por causa da direcção desadequada do fluxo.		Premir uma vez, a grade de ajuste horizontal balança para mudar a direcção do fluxo de ar vertical. Premir novamente, e o balanço pára.
Desconfortável por causa da direcção desadequada do fluxo.		Premir uma vez, a grade de ajuste vertical balança para mudar a direcção do fluxo de ar vertical. Premir novamente, e o balanço pára.

Botão RELÓGIO

Pode ajustar as horas premindo o botão RELÓGIO, depois usando os botões e Botões para obter as horas certas, premir o botão RELÓGIO novamente para definir as horas.

Instruções de operação

Modo temporizador

▶ Como definir o TEMPORIZADOR PARA ON

O botão TEMPORIZADOR ON pode ser usado para definir a programação do temporizador conforme pretender para ligar o aparelho à hora que pretender.

i) Premir o botão TEMPORIZADOR ON, "ON 12:00" pisca no LCD, depois poderá premit os botões △ ou ▼ para seleccionar a hora pretendida para ligar o aparelho.

Aumentar

Diminuir

Premir o botão △ ou ▽ uma vez para aumentar ou diminuir a definição das horas em 1 minuto

Premir o botão △ ou ▽ durante 1.5 segundos para aumentar ou diminuir a definição das horas em 10 minuto

Premir o botão △ ou ▼ durante mais tempo para aumentar ou diminuir as horas em 1 hora.

Nota: Se não definir as horas em 10 segundos depois de premir o botão TEMPORIZADOR ON, o controlo remoto sairá do modo TEMPORIZADOR ON automaticamente.

ii) Quando o LCD apresentar as horas pretendidas, premir o botão TEMPORIZADOR ON e confirmar. Poderá ouvir um “bip”.

"ON" pára de piscar.

O indicador do TEMPORIZADOR na unidade interior acende-se.

iil) Depois de o temporizador de definição aparecer durante 5 segundos, o relógio será apresentado no LCD do controlo remoto em vez de o temporizador de definição.

▶ Como cancelar o TEMPORIZADOR ON

Premir novamente o botão TEMPORIZADOR ON, e ouvirá um “bip” e o indicador desaparece, o modo TEMPORIZADOR ON foi cancelado.

Nota: Proceder de forma semelhante para TEMPORIZADOR OFF, poderá desligar o aparelho automaticamente à hora pretendida.

Instruções de operação

Modo DORMIR

Modo DORMIR

O modo DORMIR pode ser definido em modo de ARREFECIMENTO, AQUECIMENTO ou SECAGEM.

• o aparelho irá parar automaticamente passadas 8 horas de operação.
  * Nota: O modo de aquecimento NÃO está disponível para modelos apenas de arrefecimento.

Modo SUPER

Modo SUPER

• O modo SUPER é usado para iniciar ou parar o arrefecimento rápido.
  O arrefecimento rápido opera a uma velocidade de ventoinha elevada, mudando a temperatura definida automaticamente para 18°C. Para uma direcção de fluxo de ar horizontal, por favor, consulte a página anterior para obter mais detalhes.
  O modo SUPER pode ser ser definido quando o aparelho está em operação ou com energia.
• No modo SUPER, pode definir a direcção do fluxo de ar ou o temporizador. Se quiser escapar ao modo SUPER, premir qualquer um dos seguintes botões:
• DEFINIÇÕES DE SUPER, MODO, VENTOINHA, ON/OFF ou TEMPERATURA, o mostrador voltará para o modo original.

• Nota:

- Os botões DORMIR e INTELIGENTE não estão disponíveis no modo SUPER.

* O Aparelho continuará a funcionar no modo SUPER com a temperatura definida de 8°C, se não quiser escapar-lhe, premir qualquer um dos botões mencionados acima.

Refrigeração rápida

Aquecimento rápido

Controlo remoto4.3 -E4-07

O controlo remoto transmite sinais ao sistema.

1 BOTÃO ON/OFF

Pressione este botão para seleccionar o modo de operação.

3 BOTÃO DA VENTOINHA

Usado para seleccionar a velocidade da ventoinha em sequência auto, elevada, média ou baixa.

4 5 BOTÕES DE DEFINIÇÃO DE TEMPERATURA AMBIENTE

Usado para ajustar a temperatura ambiente e o temporizador e relógio.

6 BOTÃO INTELIGENTE

Usado para parar ou iniciar o balanço da grade de ajuste vertical e definir a direcção do fluxo de ar para cima/baixo.

8 BOTÃO DORMIR

Usado para definir ou cancelar a operação do Modo Dormir.

9 I FEEL BUTTON

Usado para definir as horas.

11 12 BOTÃO TEMPORIZADOR ON/OFF

Usado para definir ou cancelar a operação de temporizador.

13 BOTÃO SUPER

Usado para começar ou parar o arrefecimento rápido. (O arrefecimento rápido opera a uma velocidade de ventoinha elevada com uma temperatura definida de 18 °C)

Símbolos indicadores no LCD:

Indicador de arrefecimento

Velocidade ventoinha auto

icador inteligente

Transmissão sinal

Indicador de secagem

Velocidade ventoinha elevada

Indicador Dormir

88:88

Temporizador definir

mostrador

Mostrador horas

Indicador apenas ventoinha

Velocidade ventoinha média

I FEEL indicator

© Mostrador temperatura

Velocidade ventoinha baixa

Indicador Super

- Como Inserir as Pilhas

Remover a tampa das pilhas de acordo com a direcção da seta.

Inserir as pilhas novas, certificando-se que os sinais (+) e (-) das pilhas estão correctamente colocadas.

Voltar a colocar a tampa fazendo-a deslizar para a posição fechada.

Nota:

Usar pilhas 2 LR03 AAA (1,5 volts). Não usar pilhas recarregáveis. Substituir as pilhas por novas do mesmo tipo quando o mostrador ficar turvo.

- Como Usar

Cada vez que o botão MODO é premido, o modo de operação é alterado em sequência:

ARREFECIMENTO → SECAGEM → VENTOINHA APENAS → AQUECIMENTO

O Modo de Aquecimento NÃO está disponível para ar condicionado apenas para arrefecimento.

Modo VENTOINHA

Cada vez que o botão "VENTOINHA" é premido, a velocidade da ventoinha é alterada em sequência:

Auto → Elevada Média → Baixa

No modo "APENAS VENTOINHA", só estão disponíveis "Elevada", "Média" e "Baixa". No modo "SECAGEM", a velocidade da ventoinha está automaticamente definida para "Baixa, o botão "VENTOINHA" está desactivado neste caso.

Definir temperatura

Premir uma vez para aumentar a temperatura para 1°C

Premir uma vez para diminuir a temperatura para 1°C

Variação de temperatura disponível
*AQUECIMENTO,ARREFECIMENTO	18°C~32°C
VENTOINHA APENAS	Não é possível definir

*Nota: O modo de aquecimento NÃO está disponível para modelos apenas de arrefecimento.

Ligar

Premir o botão 🔍, quando o aparelho receber o sinal, o indicador OPERAR da unidade interior acende-se. (There is no RUN indicator for this model)

Os modos de operação BALANÇO, INTELIGENTE, TEMPORIZADOR ON, TEMPORIZADOR OFF, RELÓGIO, DORMIR e SUPER serão especificados nas páginas seguintes.

Controlo de direcção do fluxo de ar (invalid for this model)

Controlo de direcção do fluxo de ar

O fluxo de ar vertical é automaticamente ajustado para um determinado ângulo de acordo com o modo de operação depois de ligar a unidade.

Modo operação	Direcção do fluxo de ar
ARREFECIMENTO, SECAGEM	Horizontal
*AQUECIMENTO, APENAS VENTOINHA	Para baixo

A direcção do fluxo de ar também pode ser ajustada conforme as suas necessidades premindo o botão "BALANÇO" do controlo remoto.

* o modo de aquecimento está disponível apenas para os modelos de bomba de calor.

Controlo de fluxo de ar vertical (com o controlo remoto)

Usar o controlo remoto para definir vários ângulos de fluxo ou um ângulo específico, conforme queira.

Fluxo de ar em balanço

Ao premir o botão "BALANÇO" uma vez, a grade de ajuste horizontal irá balançar para cima e para baixo automaticamente.

Fluxo de ar na direcção pretendida

Não rodar as grades de ajuste verticais manualmente, caso contrário, poderá ocorrer um mau funcionamento.

B É melhor não deixar a grade de ajuste vertical inclinar-se para baixo durante muito tempo no modo ARREFECIMENTO ou SECAGEM para evitar que a água condensada escorra.

Modo INTELIGENTE

O botão INTELIGENTE está desactivado no modo SUPER.

Nota: A temperatura, o fluxo de ar e a direcção são controlados automaticamente no Modo INTELIGENTE No entanto, uma subida ou descida de mais de 7°C pode ser definida com o controlo remoto se estiver desconfortável.

O que pode fazer no modo INTELIGENTE
A sua sensação	Botão	Procedimento de ajuste
Desconfortável por causa do volume desadequado de fluxo de ar.		A velocidade da velocidade interior varia entre Alta, Média e Baixa de cada vez que este botão é premido.
Desconfortável por causa da direcção desadequada do fluxo.		Premir uma vez, a grade de ajuste vertical balança para mudar a direcção do fluxo de ar vertical. Premir novamente, e o balanço pára.

4.3.4

Botão RELÓGIO

Pode ajustar as horas premindo o botão RELÓGIO, depois usando os botões e botões para obter as horas certas, premir o botão RELÓGIO novamente para definir as horas.

Modo temporizador

▶ Como definir o TEMPORIZADOR PARA ON

Premir o botão ou uma vez para aumentar ou diminuir a definição das horas em 1 minuto

Premir o botão ▲ ou ▼ durante 5 segundos para aumentar ou diminuir a definição das horas em 10 minuto

Premir o botão ou durante mais tempo para aumentar ou diminuir as horas em 1 hora

Nota: Se não definir as horas em 10 segundos depois de premir o botão TEMPORIZADOR ON, o controlo remoto sairá do modo TEMPORIZADOR ON automaticamente.

ii) Quando o LCD apresentar as horas pretendidas, premir o botão TEMPORIZADOR ON e confirmar.

O indicador do TEMPORIZADOR na unidade interior acende-se.

"ON" pára de piscar.

▶ Como cancelar o TEMPORIZADOR ON

Premir novamente o botão TEMPORIZADOR ON, e ouvirá um "bip" e o indicador desaparece, o modo TEMPORIZADOR ON foi cancelado.

Nota: Proceder de forma semelhante para TEMPORIZADOR OFF, poderá desligar o aparelho automaticamente à hora pretendida.

Modo SLEEP

Modo SLEEP

O modo SLEEP pode ser definido para modo de funcionamento REFRIGERAÇÃO, AQUECIMENTO, SECAGEM ou INTELIGENTE.

Esta função dá-lhe um ambiente mais confortável para dormir.

Em modo ADORMECIDO

- O aparelho parará a operação automaticamente depois de funcionar durante 8 horas.

Nota: O aquecimento NÃO está disponível para ar condicionado só de refrigeração..

• O modo SUPER é usado para iniciar ou parar a refrigeração rápida.
  A refrigeração rápida opera a uma velocidade de ventoinha alta, mudando a temperatura definida automaticamente para 18°C.
• O modo SUPER pode ser definido quando o aparelho está a funcionar ou ligado à corrente.
• Em modo SUPER, pode definir a direção do fluxo de ar ou o temporizador. Se quiser sair do modo SUPER, prima qualquer botão - SUPER, MODO, VENTOINHA, ON/OFF ou DEFINIÇÃO DE TEMPERATURA.

Nota:

• Os botões ADORMECIDO e INTELIGENTE não estão disponíveis em modo SUPER.
• O botão SUPER não está ativo em modo AQUECIMENTO.
• O aparelho continuará a funcionar em modo SUPER com a temperatura definida de 18°C, se não sair dele premindo qualquer dos botões mencionados acima.

5. Observações especiais

- 3 minutos de proteção depois da paragem do compressor

Para proteger o compressor, há pelo menos 3 minutos de paragem depois do compressor parar.

- 5 minutos de proteção

O compressor tem de funcionar 5 minutos pelo menos depois de arrancar. Nesses 5 minutos, o compressor não parará mesmo que a temperatura ambiente atinja o ponto de definição salvo se usar o controlador remoto para desligar a unidade (toda a unidade interna será desligada pelo utilizador).

- Funcionamento de arrefecimento

Em modo de refrigeração, a temperatura pode ser definida entre 18°C—32°C.

A ventoinha da unidade interna nunca parará de funcionar. Permanece a funcionar mesmo que o compressor pare de funcionar.

- Funcionamento de aquecimento

Como o ar condicionado tem a operação de aquecimento ao aproveitar o calor do ar exterior (através da bomba de aquecimento), a capacidade de aquecimento poderá diminuir se a temperatura no exterior for demasiado baixa. Se o efeito de aquecimento não for satisfatório, use outro dispositivo de aquecimento em simultâneo.

- Função de anti-congelação durante a refrigeração

Quando a temperatura do ar da saída interna for demasiado baixa, a unidade funcionará durante algum tempo em modo ventoinha, para evitar a formação de gelo no permutador de calor interno.

- Prevenção de ar frio

Em vários minutos depois de o modo de aquecimento arrancar, a ventoinha da unidade interna não funcionará enquanto o permutador de calor da unidade interna não atingir uma temperatura suficientemente elevada. Isto deve-se ao funcionamento do sistema de prevenção de ar frio.

- Descongelação

Quando a temperatura exterior for demasiado baixa, poderá formar-se gelo no permutador de calor exterior, reduzindo o desempenho de aquecimento. Quando isto acontece, um sistema de descongelação do ar condicionado funcionará. Ao mesmo tempo, a ventoinha na unidade interna para (ou funciona a uma velocidade muito lenta em alguns casos), alguns minutos depois, a descongelação termina e a operação de aquecimento reinicia.

- Extrair o restante ar de aquecimento

Quando o ar condicionado para em operação normal, o motor da ventoinha funcionará a baixa velocidade durante algum tempo para extrair o restante ar de aquecimento.

- Auto-Recuperação de Corte de Eletricidade

Quando a fonte de alimentação é recuperada após um corte, todas as predefinições ainda estão efetivas e o ar condicionado pode funcionar de acordo com as definições originais.

6. Resolução de Problemas

ATENÇÃO

Quando a fonte de alimentação é recuperada após um corte, todas as predefinições ainda estão efetivas e o ar condicionado pode funcionar de acordo com as definições originais.

6.1 Se o Problema Persistir...

Se o problema persistir mesmo depois de verificar o seguinte, contacte o seu revendedor e informe-o dos seguintes itens.

(1) ome do Modelo da Unidade
(2) Conteúdo do Problema

6.2 Sem Operação

Verifique se a DEF TEMP está definida à temperatura certa.

6.3 Não Refrigera ou Não Aquece Bem

• Verifique se há obstruções do fluxo de ar da unidade externa ou da unidade interna.
• Verifique se existe demasiadas fontes de calor no local.
• Verifique se o filtro de ar está obstruído com pó.
• Verifique se as portas ou janelas estão abertas ou não.
• Verifique se a temperatura está dentro do intervalo de operação.

6.4 Isto Não é Invulgar

- Odores vindos da unidade interna

Os odores aderem à unidade interna passado um longo período de tempo. Limpe os filtros de ar e painéis ou permita uma boa ventilação.

- Sons vindos de Partes Deformadas

Durante o início ou a paragem do sistema, é possível ouvir um som de fricção. Porém, isto deve-se a deformação térmica de partes plásticas. Não é invulgar.

• Vapor vindo do Permutador de Calor Exterior

Durante a operação de descongelação, o gelo no permutador de calor exterior fica derretido, originando vapor.

- Orvalho no Painel de Ar

Quando a operação de refrigeração continua durante um longo período de tempo em condições de extrema humidade (superior a 27°C/80%R.H.), pode-se formar orvalho no painel de ar.

- Som no Fluxo de Refrigerante

Quando o sistema é iniciado ou parado, é possível ouvir-se sons vindos do fluxo de refrigerante.

1. DIAGRAMA DO FLUXO DE REFRIGERAÇÃO

2. DIAGRAMA DA CABLAGEM ELÉTRICA

Para 18K/24K/36K (exceto AUD-18HX4SUNL, AUD-36HX6SAHH)
Para AUD-18HX4SUNL

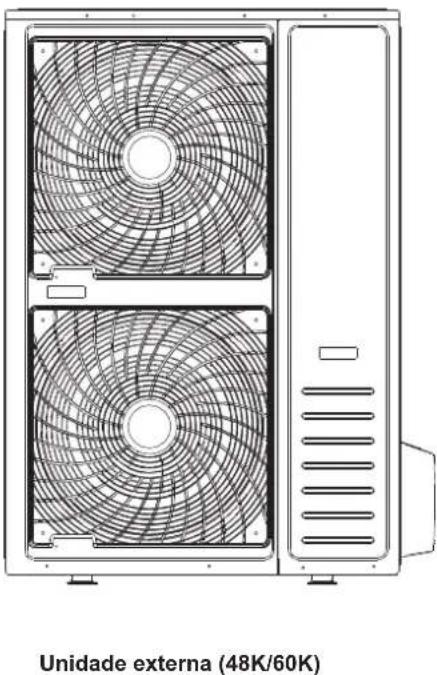

Para 48K/60K&AUD-36HX6SAHH

1. Aviso de Segurança

AVISO

• A instalação deve ser realizada pelo revendedor ou outra pessoa profissional. (A instalação inadequada pode causar fugas de água, choque elétrico ou incêndio.)
• Instalar a unidade de acordo com as instruções fornecidas neste manual. (A instalação incompleta pode causar fugas de água, choque elétrico ou incêndio.)
• Certifique-se de que usa as partes fornecidas ou especificadas. (O uso de outras partes pode fazer com que a unidade fique frouxa, tenha fugas de água, tenha choques elétricos ou incêndio.)
• Instalar o ar condicionado numa base sólida que pode suportar o peso da unidade. (Uma base inadequada ou uma instalação incompleta podem causar ferimentos no caso de a unidade cair da base.)
• O trabalho elétrico deverá ser realizado de acordo com o manual de instalação e as regras de cablagem elétrica nacional local ou código de prática.

(uma capacidade insuficiente ou um trabalho elétrico incompleto podem causar choques elétricos ou incêndio.)

- Certifique-se de que usa um circuito elétrico dedicado. (Nunca use uma fonte de alimentação partilhada por outro aparelho.)

- Para cablagem, use um cabo suficientemente longo para cobrir toda a distância sem ligação, não use uma extensão.

- Não coloque outras cargas na fonte de alimentação, use um circuito elétrico dedicado. (Caso não o faça, poderá originar calor invulgar, choque elétrico ou incêndio.)

- Use os tipos especificados de cabos para ligações elétricas entre a unidade interna e a unidade externa. (Fixe firmemente os cabos de interligação para os seus terminais não receberem tensões externas.)

- Ligações ou fixações incompletas podem causar sobreaquecimento ou incêndio nos terminais.

- Depois de ligar a cablagem de interligação e alimentação, certifique-se de que molda os cabos para não exercer forças indevidas nas coberturas ou nos painéis elétricos. (Instalar coberturas nos cabos, uma instalação de coberturas incompleta pode causar sobreaquecimento, choques elétricos ou incêndio nos terminais.)

- Quando instalar ou reposicionar o sistema, certifique de que mantém o circuito de refrigerante livre de substâncias que não sejam o refrigerante especificado (R410A), tais como ar. (Qualquer presença de ar ou outra substância desconhecida no circuito de refrigerante provoca um aumento ou rutura de pressão invulgar, resultando em ferimentos.)

- Se algum refrigerante tiver fugas durante o trabalho de instalação, ventile o local. (O refrigerante produz um gás tóxico se exposto a chamas.)

- Depois de toda a instalação estar terminada, verificar para garantir que não há fuga de refrigerante. (O refrigerante produz um gás tóxico se exposto a chamas.)

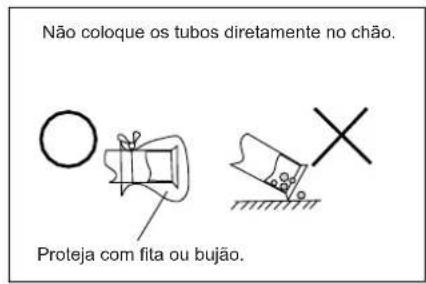

- Quando realizar a ligação de tubagem, tenha cuidado para não deixar substâncias de ar que não seja o refrigerante especificado entrar no ciclo de refrigeração. (Caso contrário, causará uma capacidade mais reduzida, uma pressão elevada invulgar no ciclo de refrigeração, explosão e ferimentos.)

- Certifique-se de que estabelece uma ligação à terra. Não faça uma ligação à terra entre a unidade e um tubo, um supressor ou uma tomada de telefone. Uma ligação à terra incompleta pode causar choque elétrico. (Uma corrente de sobretensão elevada resultante de relâmpagos ou outras fontes podem causar danos no ar condicionado.)

- Um disjuntor de circuito de fugas elétrico poderá ser necessário dependendo das condições do local para evitar choques elétricos. (Se não o fizer pode provocar um choque elétrico.)

- Desligue a fonte de alimentação antes de concluir a cablagem, tubagem ou verificação da unidade.

- Quando mover a unidade interna e a unidade externa, tenha cuidado para não inclinar a unidade externa mais de 45 graus. Por favor, evite ferir-se com as margens afiadas do ar condicionado.

- Instale o controlador remoto: Certifique-se de que o comprimento do cabo entre a unidade interna e o controlador remoto está a uma distância máxima de 50 metros.

ATENÇÃO

• Não instale o ar condicionado num local onde haja o perigo de exposição a fugas de gás inflamável. (Se houver fugas de gás e se este se acumular à volta da unidade, poderá incendiar-se.)
• Estabeleça uma tubagem de drenagem de acordo com as instruções deste manual. (Uma tubagem inadequada poderá causar inundações.)

• Aperte a porca flangeada de acordo com o método especificado tal como com uma chave dinamométrica. (Se a porca flangeada estiver demasiado apertada, a porca flangeada poderá quebrar passado algum tempo e causar fugas de refrigerante.)

• As Ferramentas e Instrumentos para Instalação

Número	Ferramenta	Número	Ferramenta
1	Chave de fendas standard	8	Faca ou descarnador de fios
2	Bomba de vácuo	9	Báscula zenital
3	Mangueira de carga	10	Martelo
4	Dobrador do tubo	11	Perfuradora rotativa
5	Chave ajustável	12	Expansor de tubo
6	Cortador de tubo	13	Chave hexagonal interior
7	Chave de parafusos de cabeça cruzada	14	Medição de fita

3. A Instalação da Unidade Interna

ATENÇÃO

Durante a instalação, não danificar o material de isolamento na superfície da unidade interna.

3.1 A Verificação Inicial

ATENÇÃO

• Quando mover a unidade durante ou depois de desembalar, certifique-se de que a levanta segurando nos seus terminais de elevação. Não exerça qualquer pressão noutras partes, especialmente na tubagem de refrigerante, tubagem de drenagem e partes flangeadas.
• Use equipamento de proteção (luvas e outros). Quando instalar a unidade.

(uricade: mm)

Modelo	h
AUD-18UX4SGKL	190
AUD-18HX4SUNL
AUD-18UX4SZKL1
AUD-24UX4SZLH	270
AUD-24HX4SZLH
AUD-24UX4SALH1
AUD-36UX4SAMH
AUD-36UX4SAMH1
AUD-36HX6SAHH	350
AUD-48UX6SPHH
AUD-60UX6SPHH

• A distribuição ótima do ar é garantida.
• A passagem de ar não está bloqueada.
• A condensação pode drenar de forma adequada.
• O telhado é suficientemente forte para suportar o peso da unidade interna.
• Um telhado falso não parece estar numa inclinação.
• Está assegurada uma folga suficiente para a manutenção e reparação (Ver Fig.3.2.1, Fig. 3.2.2)
• A tubagem entre a unidade interna e externa está dentro dos limites permitidos (consultar a instalação da unidade externa)
• A unidade interna, a unidade externa, a cablagem de alimentação elétrica e a cablagem de transmissão estão pelo menos a 1 metro de distância de televisões e rádios. Isto evita interferências de imagem e ruído em aparelhos elétricos. (O ruído pode ser originado dependendo das condições em que a onda elétrica é gerada, mesmo se for mantida uma folga de um metro.)
• Use parafusos de suspensão para instalar a unidade, verificar se o telhado é ou não suficientemente forte para suportar o peso da unidade. Se existir um risco de o telhado não ser suficientemente forte, reforce o telhado antes de instalar a unidade.

Para a entrada por baixo, substitua a tampa da câmara e o flange do lado da entrada no procedimento listado na fig.

(1) Remova o flange do lado da entrada. Remova a tampa da câmara.
(2) Volte a colocar a tampa da câmara retirada na orientação mostrada na Figura, volte a colocar o flange do lado da entrada na orientação mostrada na Fig. 3.2.3, consulte a Fig. 3.2.4 para a direção do flange do lado da entrada.

Fig. 3.2.3

Fig. 3.2.4
Flange do lado da entrada

3.2 Instalação

3.3.1 Parafusos de suspensão

(1) Considere a direção do tubo, coloque a cablagem e faça a manutenção cuidadosamente e escolha a direção certa e o local para a instalação.

(2) Instale os parafusos de suspensão conforme mostrado na Fig. 3.3 abaixo.

Fig. 3.3 Fixação dos parafusos de suspensão

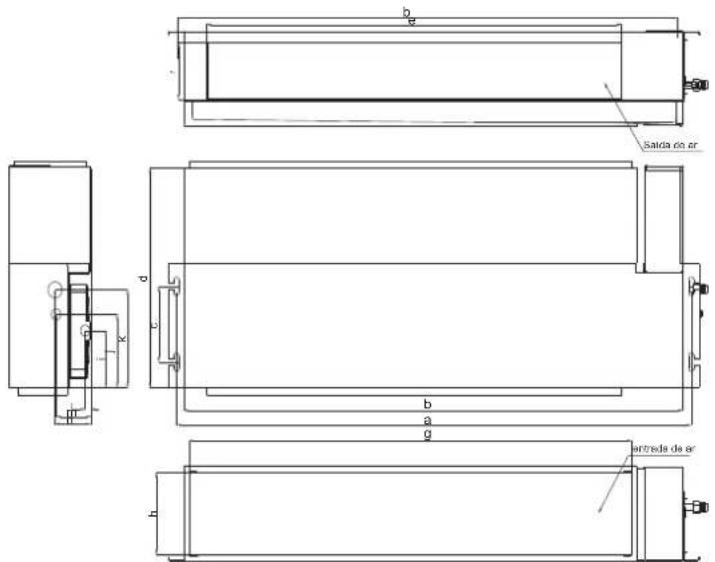

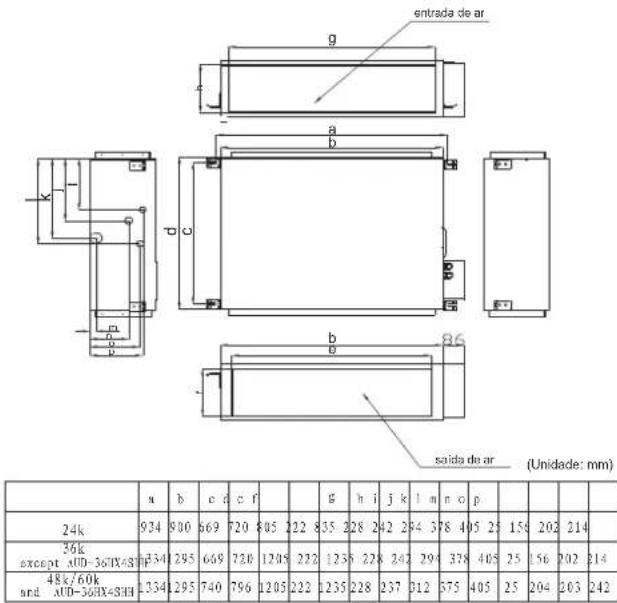

3.3.2 A posição dos parafusos de suspensão e dos tubos

(1) Marque as posições dos parafusos de suspensão, as posições dos tubos de refrigerante e os tubos de drenagem.
(2) As dimensões são apresentadas abaixo.

(Unidade: mm)

Model	abc	def	ghi	jk1	nh
AUD-18UX4SKL	AUD-18UX4SKLI	1207	1170	154	447	971	117	1039	170	117	150	199	13	81	84
AUD-18UX4SNL	937	900	154	447	701	117	1235	170	117	150	199	13	81	84

18K

Fig. 3.4 Parafusos de suspensão

3.3.3 Instalar a unidade interna.

A instalação da unidade interna é apresentada na Fig. 3.5.

Parafusos de suspensão (4-M10 ou W3/8)

Fig. 3.5 A instalação da unidade interna

(1) Como fixar os parafusos de suspensão e as porcas. Conforme mostrado nas figuras 3.6, as porcas são fixas em quatro parafusos.

Fig. 3.6 Parafusos de suspensão e porcas

(2) Instalar a unidade interna

• Conforme mostrado na figura seguinte, coloque o suporte de hangar esquerdo nas porcas e arruelas dos parafusos de suspensão.
• Certifique-se de que o suporte do hangar esquerdo foi fixado nas porcas e arruelas em segurança, instale o gancho de suspensão do suporte do hangar direito nas porcas e arruelas.

(Quando instalar a unidade interna, pode remover ligeiramente os parafusos de suspensão.)

Fig. 3.7

3.3.4 O ajuste horizontal da unidade interna

(1) Certifique-se de que o suporte do hangar está fixo pela porca e arruela.
(2) Regular a altura da unidade.
(3) Verifique se a unidade está nivelada horizontalmente.

(4) Depois da regulação, aperte a porca e aperte o bloqueador roscado na suspensão para evitar as porcas de afrouxarem.

ATENÇÃO

(1) Durante a instalação, cubra a unidade com um pedaço de plástico para a manter limpa.
(2) Certifique-se de que a unidade está instalada nivelada, usando um nivelador ou um tubo de plástico cheio com água. Usando um tubo de plástico em vez de um nivelador, ajuste a superfície superior da unidade conforme a superfície da água e ambas as extremidades do tubo de plástico e ajuste a unidade horizontalmente (uma coisa a ter atenção em particular é se está instalada de forma que a inclinação não estar na direção da tubagem de drenagem, pois isto poderá causar fugas.)

3.3.5 Instalar a conduta

ATENÇÃO

• Certifique-se de que o intervalo da pressão estática externa da unidade não é excedida.
• Ligue a conduta e o flange do lado da entrada.
  • Ligue a conduta e o flange do lado da saída.


Fig. 3.9 Instalar a conduta

4. Tubo de refrigerante

PERIGO

Use o refrigerante R410A. Quando realizar a verificação de fugas e testes, não misture no oxigénio o acetileno e inflamável e o gás virulento, pois esses gases são bastante perigosos e possivelmente podem causar explosões. Sugerimos que o ar comprimido, o nitrogénio e o refrigerante sejam usados para realizar essas experiências.

4.1 Material dos Tubos

(1) Prepare o tubo de cobre no local.
(2) Escolha tubos de cobre sem pó, não húmidos e limpos. Antes de instalar o tubo, use nitrogénio ou ar seco para extrair o pó e impurezas do tubo.
(3) Escolha o tubo de cobre de acordo com a Fig. 4.2.

4.2 A Ligação do Tubo

(1) As posições de ligação do tubo são apresentadas na Fig. 4.1 e Fig. 4.2.

Fig. 4.1 As posições de ligação do tubo

Modelo	Tubagem de gás	Tubagem de líquido	Tubo de escoamento
18K	12.7mm	6.35mm	26mm
24K,36K	15.88mm	9.52mm	30mm
48K,60K	19.05mm	9.52mm	30mm

Fig. 4.2 O diâmetro do tubo

(2) Conforme mostrado na Fig. 4.3, aperte as porcas com 2 chaves.

Fig. 4.3 Aperte o binário das porcas

(3) Depois de terminar a ligação dos tubos de refrigerante, mantenha-o quente com o material de isolamento.

Fig. 4.4 Procedimento de isolamento da tubagem

ATENÇÃO

• O tubo passa pelo orifício com a vedação.
• Não coloque os tubos diretamente no chão.

5. Tubagem de Drenagem

- Instale a tubagem de drenagem

• Certifique-se de que a drenagem trabalha bem.
• O diâmetro do orifício de ligação do tubo de drenagem deve ser o mesmo que do tubo de drenagem.
• Mantenha o tubo de drenagem curto e inclinado para baixo a uma inclinação de pelo menos 1/100 para evitar a formação de bolsas de ar.

A acumulação de água na tubagem de drenagem pode obstruir a drenagem.

• Para evitar que o tubo de drenagem enrugue, suspenda os cabos pelo ar a cada 1 a 1,5 m.
• Use a mangueira de drenagem e o gancho. Insira a mangueira de drenagem totalmente na tomada de drenagem e aperte firmemente a mangueira de drenagem e o material longe do calor com o gancho.
• As duas áreas abaixo devem ser isoladas porque pode-se formar condensação, causando fugas de água.
  • Passagem da tubagem de drenagem para dentro
  • Tomadas de drenagem.
• Consultando a figura abaixo, isole a tomada de drenagem e a mangueira de drenagem usando a almofada de vedação grande.

ATENÇÃO

Ligações da tubagem de drenagem

• Não ligue a drenagem diretamente a tubos de esgoto que cheirem a amónia. A amónia no esgoto poderá entrar na unidade interna através dos tubos de drenagem e corroer o permutador de calor.
• Não torça nem dobre a mangueira de drenagem para não lhe aplicar força excessiva.

Este tipo de tratamento pode causar fugas.
- Depois de terminar o trabalho de tubagem, verifique se a drenagem flui sem problemas.
- Gradualmente insira aproximadamente 1000 cc de água no reservatório de escoamento para verificar a drenagem da forma descrita abaixo.
- Gradualmente verta aproximadamente 1000 cc de água do orifício de saída para o reservatório de escoamento para verificar a drenagem.
- Verifique a drenagem.

6. Cablagem Elétrica

6.1 Verificação geral

ATENÇÃO

• Quando fixar a cablagem, use o material de fixação incluído conforme mostrado na Fig. 6.1 para evitar que a pressão exterior seja exercida nas ligações de cablagem e fixe firmemente.
• Quando fizer a tubagem, certifique-se de que a cablagem está arrumada e a tampa da caixa de controlo não sobressai, depois feche a tampa firmemente. Quando fixar a tampa de controlo, certifique-se de que não perfura nenhum cabo.
• Fora da máquina, separe a cablagem fraca (controlador remoto e cablagem de alimentação) e da cablagem forte (cablagem elétrica e de alimentação) pelo menos 50 mm para não passarem juntas pelo mesmo sítio. A proximidade pode causar interferência elétrica. Mau funcionamento e rutura.

AVISO

- Se os fusíveis queimarem, contacte a agência de assistência para os substituir. Não os substitua você, ou poderá causar algum acidente, por exemplo, um choque.

(1) Conforme mostrado na Fig. 6.1, retire os parafusos na caixa de controlo.
(2) Ligue o cabo de alimentação e o cabo elétrico ao terminal principal.
(3) O cabo de controlo remoto liga-se à caixa do terminal subsidiário.
(4) Ligue a fonte de alimentação da unidade interna e da unidade externa ao terminal principal.
(5) Ate firmemente o cabo na caixa de controlo com o gancho.

(6) Depois de terminar a cablagem, vede o orifício da cablagem com o material vedante (com a tampa) para evitar que a água condensada e os insetos entrem.

Retire os parafusos na caixa de controlo
Fig.6.1

6.2 Mudança de pressão estática

A pressão estática no exterior da unidade interna pode ser escolhida.

Exceto AUD-24UX4SALH1 /AUD-36UX4SAMH1:

Pode mudar a pressão estática alterando o terminal do motor da ventoinha que se apresenta na Fig. 6.2.

Fig 6.2

Modelo	Pressão estática baixa	Pressão estática alta
18K	10Pa	30Pa
24K, 36K	50Pa	80Pa
48K, 60K	80Pa	120Pa

Nota: A predefinição é pressão estática baixa definida de fábrica.
O ruído sob pressão estática alta é superior à pressão estática.
PARA AUD-24UX4SALH1 /AUD-36UX4SAMH1:
Pode mudar a pressão estática alterando o comutador dip do interior que se apresenta na Fig. 6.3.

Pressão Estática	30Pa	10Pa	50Pa	80Pa
Definição de Posição

Fig 6.3
Nota: A predefinição é pressão estática 30Pa definida de fábrica.
O ruído sob pressão estática alta é superior à pressão estática.

7. A Instalação da Unidade Externa

7.1 Locais de instalação

Evitar

- Luz solar direta

- Corredor ou Lateral

- Nevoeiro de óleo espesso

- Local Húmido ou Irregular

- Recipiente com materiais inflamáveis

- Perto de Fonte de Calor/Ventoinha de ventilação

Deve

• Colocar a uma temperatura fresca.
• Colocar numa área com boa ventilação.
• Ter espaço suficiente para a entrada de ar, saída e manutenção. (Figura 7.1)
• Faça uma base forte (placa de 10X40cm2 feita de betão ou material semelhante). O aparelho deve ser colocado a não menos que 10 cm de altura para evitar apanhar humidade ou corrosão. Caso contrário, poderá causar danos no aparelho ou reduzir o seu tempo de vida útil. (Figura 7.2)
• Fixe a base com parafusos de gancho ou semelhantes para reduzir vibração e ruído.

Se o comprimento total do tubo estiver entre 5 m e 50 m (comprimento máximo), pode-se acrescentar um refrigerante adicional. Não é necessário adicionar óleo compressor. (Figura 7.3)

Fig. 7.1

Fig.7.2

Modelo	Comprimento máx. do Tubo (L)	Diferença máxima de altura (H)	Refrigerante Adicional (exceder 5m)
18k	15(m) 7.5(m) 15(g/m)
24k	20(m) 10(m) 35(g/m)
36k	30(m) 15(m) 35(g/m)
48k /60k	50(m) 15(m) 35(g/m)

7.2 Instalação da unidade externa

Primeiro, selecione o local de instalação e fixe a unidade externa. Se for preciso ser fixada à parede, certifique-se de que a parede o suporte são suficientemente fortes para aguentar o peso do aparelho.

Instruções de cablagem para unidade externa

• Soltar os parafusos de fixação da tampa elétrica, retire a tampa elétrica (se a tampa da válvula também lá estiver, solte-a.)
• Ligue a cablagem da unidade interna ao painel da unidade externa de acordo com os diagramas de cablagem elétrica.
• Certifique-se de que cada cabo permite 10 cm mais de comprimento do que o comprimento requerido para a cablagem.
• Ligue a unidade à corrente elétrica conforme as regulamentações de eletricidade locais.
• Verifique a cablagem com os diagramas de cablagem e certifique-se de que está bem ligada. Fixe a cablagem com clips e reinstale a tampa elétrica.

8. Tubagem de Refrigerante

8.1 União com o expansor de tubos

Nota: Uma boa união tem as seguintes características:

• A superfície interna é lisa e suave.
• As margens são suaves.
• Os lados cónicos têm um comprimento uniforme.

- Retire as limalhas no terminal do tubo de cobre com um mandril de tubos ou lima. Quando brocar, segure no tubo dobrado para baixo e certifique-se de que não caem pedaços de cobra para o tubo. Este processo é importante e deve ser feito cuidadosamente para obter uma boa união. (Figura 8.1,8.2)

• Retire a porca de união da unidade e certifique-se de que a monta no tubo de cobre.
• Faça uma união no final do tubo de cobre com uma ferramenta de união. (Figura 8.3)

8.2 Ligação da tubagem entre a unidade interna e a externa

• Certifique-se de que aplica uma tampa vedante ou fita impermeável para evitar que pó ou água entrem para os tubos antes de serem usados.
• Certifique-se de que aplica lubrificante de refrigerante nas superfícies correspondentes à união antes as unir. Isto é eficaz para reduzir fugas de gás. (Figura 8.4)
• Para uma ligação adequada, alinhe o tubo de união e o tubo um com o outro, depois aparafuse a porca de união ligeiramente para obter uma correspondência perfeita. (Figura 8.5)
• Aperte os parafusos de fixação com uma chave dinamométrica para evitar fugas de refrigerante. Teste cuidadosamente para ver se há fugas antes de ligar o aparelho.

8.3 Isolamento de calor do tubo de refrigerante

Para evitar a perda de calor e evitar que o chão fique molhado com água condensada, todos os tubos de refrigerante têm de ser isolados com materiais de isolamento adequados com espessura mínima de 6 mm. (Ver Figura 8.6)

8.4 Prender os Tubos

Nota: Não rode a fita blindada com demasiada força porque isto reduzirá o efeito de isolamento de calor. Certifique-se também de que a mangueira de drenagem de condensação salpica para longe do aparelho e pinga longe da unidade e da tubagem.

• Os dois tubos de refrigerante (e o cabo elétrico, se os códigos locais permitirem) devem ser presos juntos com fita blindada branca. A mangueira de drenagem também poderá ser incluída e presa conjuntamente com a tubagem.
• Envolva a fita blindada do fundo da unidade externa até ao topo da tubagem onde entra na parede. Quando envolver a tubagem, sobreponha metade de cada volta da fita anterior. (Consulte a Figura 8.7)
• Fixe o conjunto de tubagem à parede, usando um gancho a aprox. cada 120 cm.

8.5 Finalizar a instalação

Depois de terminar o envolvimento e o isolamento, vede o orifício na parede com vedante adequado contra o vento e a chuva.

9. Purga do ar e realização de testes

O ar e a humidade que restarem no sistema de refrigeração têm efeitos indesejáveis.

Por isso, têm de ser completamente purgados seguindo os passos.

9.1 Purga do Ar com uma Bomba de Vácuo

(Ver Figura 9.1, Figura 9.2)

(1) Verifique se todos os tubos (ambos os tubos castanhos e largos entre a unidade interna e a unidade externa) foram ligados corretamente e foi concluída toda a cablagem para o teste de funcionamento. Tenha em atenção que ambas as válvulas castanhas e largas na unidade externa são mantidas fechadas nesta etapa.
(2) Usando uma chave ajustável ou chave de caixa, retire a tampa da válvula de serviço.
(3) Ligue uma bomba de vácuo e a válvula de serviço firmemente juntas.
(4) Ligue a bomba de vácuo e até à pressão estar inferior a 15Pa (ou 1.5×10-4bar) durante 5 minutos.
(5) Com a bomba de vácuo ainda a funcionar, desmonte o tubo da bomba de vácuo da válvula de serviço. Depois, pare a bomba de vácuo.
(6) Substitua a tampa na válvula de serviço e aperte-a bem com uma chave ajustável ou chave de caixa.
(7) Usando uma chave ajustável ou chave de caixa, retire a tampa tanto da válvula estreita e da válvula larga.
(8) Com a chave de caixa, rode as válvulas de tubos largas e estreitas no sentido contrário dos ponteiros do relógio para abrir totalmente as válvulas.
(9) Substitua as tampas nas válvulas largas e estreitas e aperte-as bem com uma chave ajustável ou chave de caixa.

9.2 Teste de fugas

- Realize teste de fugas a todas juntas e válvulas da unidade interna e da unidade externa com sabonete líquido. Verifique a tampa de orifícios que não pode ser inferior a 30 segundos. Limpe o sabonete líquido depois do teste no caso de a cor do tubo de cobre mudar com a erosão.

9.3 Arrumar a tubagem

• Se o teste de fugas obtiver bons resultados, preserve o calor nas juntas da unidade interna.
• Endireite os tubos de ligação, lave-os e fixe-os na parede. Vede o espaço à volta do orifício na parede através do qua los tubos saem com gesso.

9.4 Realização de Teste

O teste tem de ser realizado de acordo com o manual de instalação e manutenção.

AVISO

- Só depois de todos os pontos de verificação terem sido verificados é que a unidade pode ser operada.

(A) Verifique e certifique-se de que a resistência do terminal à ligação elétrica é superior a 1MΩ, caso contrário, não pode operar a unidade antes de o ponto de fuga de eletricidade ser encontrado e reparado.
(B) Verifique e certifique-se de que a válvula de paragem foi aberta antes de operar a unidade.

• Certifique-se de que a eletricidade e a unidade estão operacionais e depois ligue-a.
• Ligue o aparelho e ajuste-o para o modo de Refrigeração, Desumidificação e Aquecimento consoante a temperatura ambiente. Verifique se o aparelho funciona bem.

A instalação do aparelho geralmente termina depois de realizar as operações mencionadas acima. Se continuar a ter problemas, contacte o centro de assistência técnica local da sua empresa para obter mais informações.

9.5 Comum

AVISO

• Use um ELB (Disjuntor de Fugas Elétricas). Se não for usado, causará um choque elétrico ou incêndio.
• Não opere o sistema enquanto todos os pontos de verificação não tenham sido confirmados.

(A) Verifique para se certificar de que a resistência de isolamento é superior a 1 megohm, medindo a resistência entre a ligação à terra e o terminal das partes elétricas. Caso contrário, não opere o sistema enquanto a fuga elétrica não tiver sido encontrada e reparada.

(B) Verifique para se certificar de que as válvulas de paragem da unidade externa estão completamente abertas e depois arranque o sistema.

- Preste atenção aos seguintes itens enquanto o sistema está a funcionar.

(A) Não toque em nenhuma parte com as mãos do lado do gás de descarga, pois a câmara de compressor e os tubos no lado da descarga estão a uma temperatura superior a 90°C.
(B) NÃO PRIMA O BOTÃO DO(S) COMUTADOR(ES) MAGNÉTICO(S). Causará um acidente grave.

Capacidade (Btu/h)	Fonte de Alimentação	Tamanho do cabo da fonte de alimentação	Tamanho do cabo de transmissão
		EN60 335-1	EN60 335-1
18K( )AUD-18HX4SUNL	220~240V,50Hz	3 × 1.5mm2	5 × 1.5mm2
18K(AUD-18UX4SGKL18K(AUC-18UR4SZAA1)		3 × 1.5mm2	4 × 0.75mm2
24K36K (AUD-36UX4SAMH)36K(AUD-36UX4SAMH1)		3 × 2.5mm2
36K(AUD-36HX6SAHH)	380~418V,50Hz	5 × 1.5mm2
48K60K		5 × 2.5mm2

NOTAS:

1) Cumpra os códigos e as regulamentações locais quando selecionar os cabos de campo.
2) Os tamanhos de cabos marcados no quadro são selecionados à corrente máxima da unidade de acordo com a Norma Europeia EN 60 335-1. Use os cabos que não são mais leves do que um cabo flexível blindado de borracha dura normal (designação de código H05RN-F) ou cabo flexível blindado de policloropreno normal (designação de código H05RN-F).
3) Use um cabo blindado para o circuito de transmissão e ligue-o à eletricidade.
4) No caso de os cabos de alimentação estarem ligados em série, acrescente a cada unidade corrente máxima e selecione os cabos abaixo.

Seleção de acordo com a EN60 335-1

Corrente i (A)	Tamanho do cabo (mm2)
i ≤ 6	0.75
6 < i ≤ 10	1
10 < i ≤ 16	1.5
16 < i ≤ 25	2.5
25 < i ≤ 32	4
32 < i ≤ 40	6
40 < i ≤ 63	10
63 < i	*3

* no caso de a corrente exceder 63A, não ligue cabos em série.

5) Para estar em conformidade com a EN 61000-3-11, o produto deverá estar ligado apenas a uma alimentação da impedância do sistema:

| Zsys | ≤0.247Ω(for AUD-18HX4SUNL) | Zsys | ≤0.209Ω(for AUD-24HX4SZLH). Antes de ligar o produto à rede elétrica pública, consulte a sua autoridade de abastecimento elétrico local para garantir que a rede elétrica cumpre os requisitos acima.

LISTA DE VOLUMES

N°	NOME	QUANTIDADE
1.	UNIDADE EXTERNA	1
2.	COTOVELO DE DRENAGEM	1
3.	UNIDADE INTERIOR	1
4.	MANUAL	1
5.	CONTROLADOR REMOTO POR CABO	1

Eliminação correta deste produto

Esta marca indica que este produto não deve ser eliminado com o resto do lixo doméstico dentro da UE. Para evitar possíveis danos para o ambiente ou para a saúde humana a partir da eliminação de resíduos incontrolada, recicle-o de maneira responsável para promover a reutilização sustentável dos recursos materiais. Para devolver o seu dispositivo usado, queira usar os sistemas de recolha e de devolução ou contacte o revendedor onde o produto foi comprado.

Podem recolher este produto para uma reciclagem segura para o ambiente.
