CSP18GREGAL - Ar condicionado CORBERO - Manual de utilização gratuito

Tipo de Produto	Ar condicionado split (inverter)
Modelo	CSP18GREGAL
Marca	Corbero
Capacidade de Refrigeração	18.000 Btu/h
Capacidade de Aquecimento	18.000 Btu/h (bomba de calor)
Refrigerante	R32 (inflamável)
Alimentação Elétrica	220-240 V ~ 50/60 Hz
Dimensões da Unidade Interna (L x A x P)	Aprox. 970 x 300 x 215 mm
Peso da Unidade Interna	Aprox. 12 kg
Dimensões da Unidade Externa (L x A x P)	Aprox. 800 x 550 x 300 mm
Peso da Unidade Externa	Aprox. 30 kg
Modos de Operação	Frio, Calor, Ventilação, Seco, Auto
Funções Especiais	Turbo, ECO, Sono, Silencioso, Temporizador, Oscilação, I Feel, Aquecimento 8°C
Controle de Direção do Fluxo de Ar	Oscilação 4 vias (cima/baixo e esquerda/direita)
Filtro	Filtro de ar lavável
Controle Inteligente	WiFi via aplicativo SmartLife (iOS/Android)
Controle Remoto	Incluído (2 pilhas AAA)
Comprimento Máximo da Tubulação	25 m
Diferença Máxima de Altura	10 m
Carga Adicional de Refrigerante	25 g/m (para comprimento da tubulação >5 m)
Área Mínima do Cômodo para Instalação	4 m² (devido ao refrigerante R32)
Garantia	3 anos na unidade, 7 anos no compressor (Espanha/Portugal)

Perguntas frequentes - CSP18GREGAL CORBERO

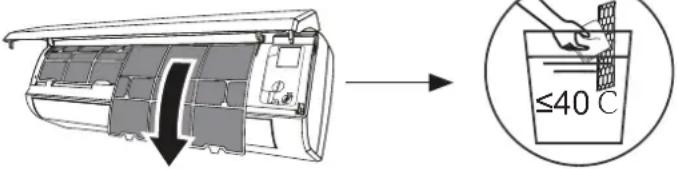

Como limpar o filtro de ar?

Abra o painel frontal, remova o filtro, limpe com água e sabão neutro, deixe secar completamente e reinstale. Não opere a unidade sem o filtro.

O que significa o código de erro E1 no visor?

E1 indica uma falha no sensor de temperatura ambiente interno. Contacte um técnico de serviço autorizado para reparo.

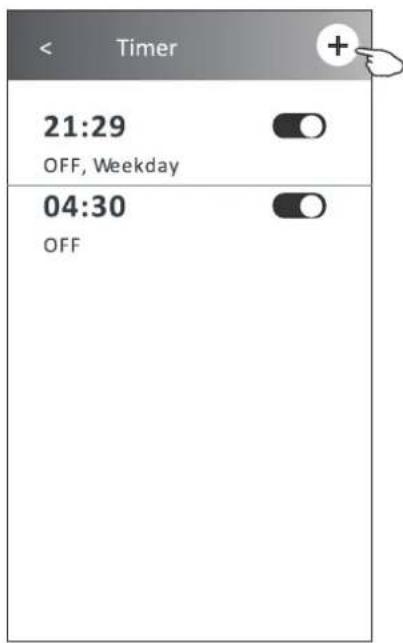

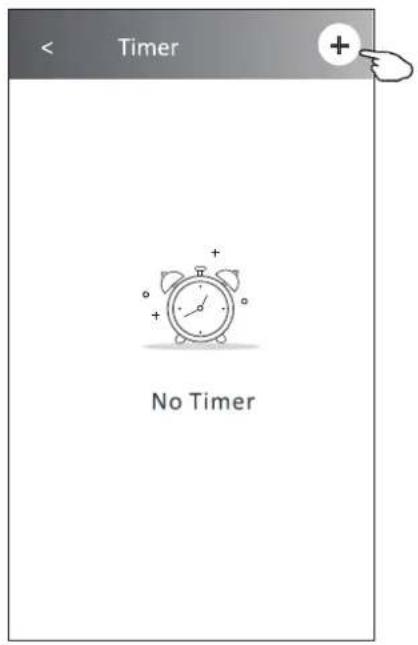

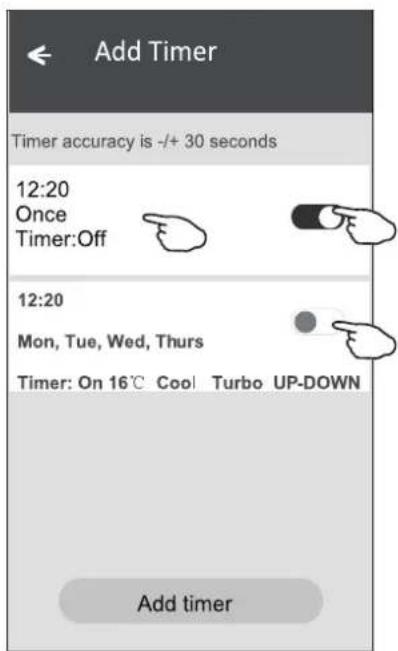

Como posso configurar o temporizador para ligar automaticamente o ar condicionado?

Com a unidade desligada, pressione o botão TIMER no controle remoto, defina a hora de ligar desejada usando os botões + e -, depois pressione TIMER novamente para confirmar. Você também pode definir o modo, velocidade da ventoinha e temperatura antes de confirmar.

Posso instalar o ar condicionado sozinho?

Não. A instalação deve ser realizada por um profissional qualificado devido ao refrigerante (R32) e aos requisitos elétricos. A instalação inadequada pode causar incêndio, ferimentos ou danos à unidade.

Com que frequência devo realizar a manutenção na unidade?

Limpe o filtro de ar a cada duas semanas em uso normal, ou com mais frequência em ambientes empoeirados. Agende uma inspeção profissional anualmente.

Qual é a temperatura recomendada para o modo de refrigeração?

Para conforto ideal e economia de energia, defina a temperatura entre 24°C e 26°C (75°F-79°F) no modo de refrigeração.

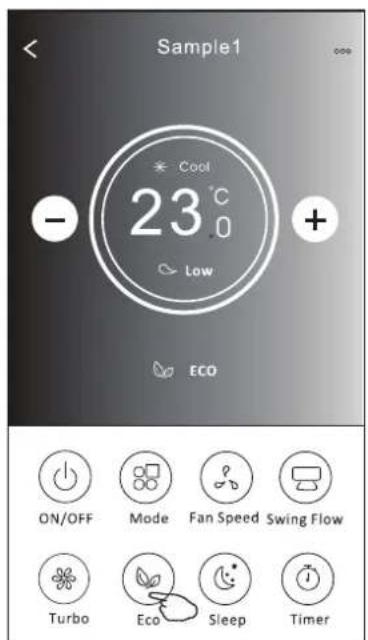

Como ativar o modo ECO?

Pressione o botão ECO no controle remoto enquanto a unidade estiver funcionando. O ícone ECO aparecerá no visor. Pressione novamente para desativar.

Por que o ar condicionado não está refrigerando adequadamente?

Verifique se o filtro de ar está sujo, se a temperatura definida está muito alta, se há obstruções na entrada/saída de ar ou se a unidade está em um modo diferente de refrigeração. Certifique-se também de que a unidade externa não está bloqueada.

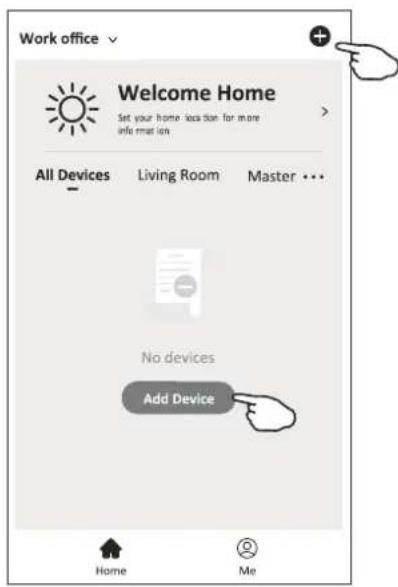

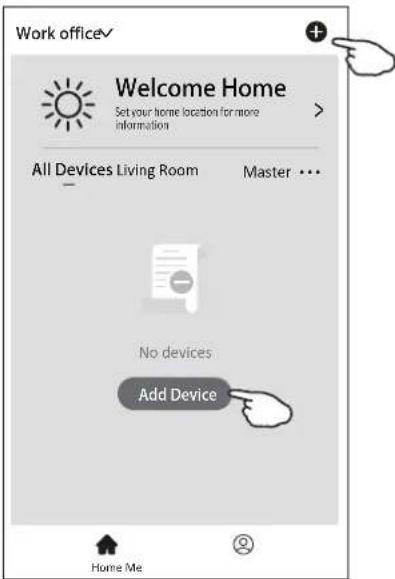

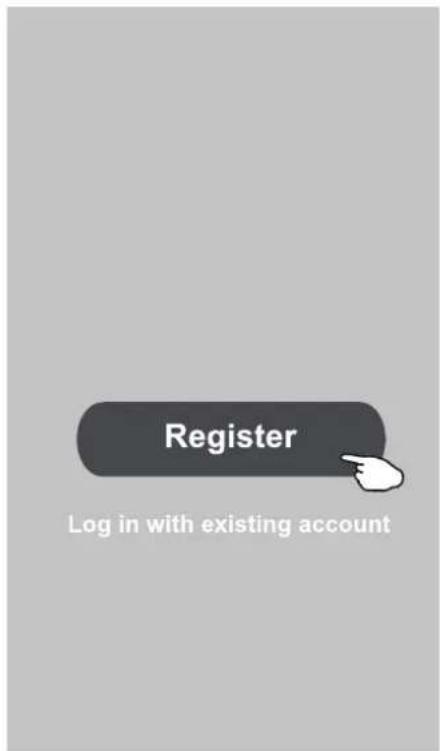

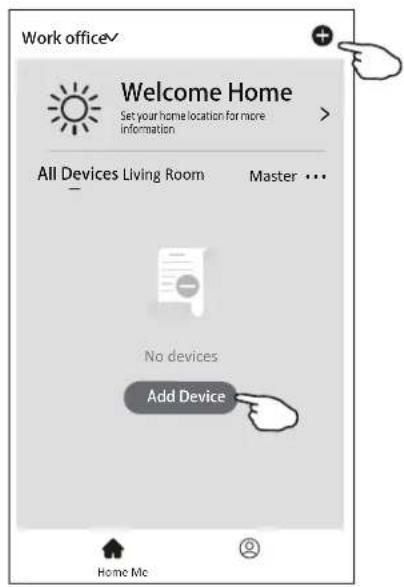

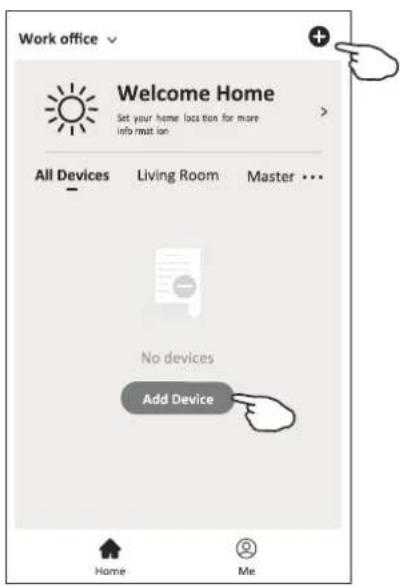

Como conectar o ar condicionado ao WiFi?

Baixe o aplicativo SmartLife, crie uma conta e siga as instruções no aplicativo para adicionar o dispositivo. Certifique-se de que seu telefone esteja conectado a uma rede WiFi de 2,4 GHz e que a unidade esteja ligada. Pode ser necessário reiniciar o módulo WiFi pressionando o botão de emergência por 5 segundos.

O que devo fazer se o controle remoto parar de funcionar?

Primeiro, substitua as pilhas por novas pilhas alcalinas AAA. Certifique-se de que não haja obstruções entre o controle remoto e o receptor da unidade interna. Se ainda não funcionar, use o botão de emergência na unidade interna (abra o painel frontal e pressione o botão).

MANUAL DE UTILIZADOR CSP18GREGAL CORBERO

INSTRUCCIONES DE FUNCIONAMIENTO

Este manual de instruções contém informações e recomendações importantes que lhe pedimos que cumpra para obter os melhores resultados do ar condicionado.

Obrigado mais uma vez.

ÍNDICE

PRECAUÇÕES DE SEGURANÇA .... 1

IDENTIFICAÇÃO DAS PEÇAS 4

CONTROLO REMOTO 4

INSTRUÇÕES DE OPERAÇÃO.... 13

INSTRUÇÃO DE MANUTENÇÃO (R32) 14

PRECAUÇÕES DE INSTALAÇÃO 19

INSTALAÇÃO DA UNIDADE INTERIOR 22

INSTALAÇÃO DA UNIDADE EXTERIOR....27

OPERAÇÃO DE TESTE....30

MANUTENÇÃO 31

RESOLUÇÃO DE PROBLEMAS.... 33

PRECAUÇÕES DE SEGURANÇA

NORMAS DE SEGURANÇA E AVISOS PARA O INSTALADOR

1. Leia este manual antes de instalar e utilizar o aparelho.
2. Durante a instalação das unidades interiores e exteriores, o acesso à zona de trabalho deve ser proibido às crianças. Acidentes imprevisíveis poderiam acontecer.
3. Assegure-se de que a base da unidade exterior esteja instalada de modo firme.
4. Verifique se o ar não entra no sistema de refrigeração e se não há fugas de refrigerante ao movimentar o ar condicionado
5. Faça um ciclo de ensaio após a instalação do ar condicionado e registe os dados de funcionamento.
6. Proteja a unidade interior com uma fusível de capacidade adequada para a corrente máxima de entrada ou com outro dispositivo de proteção contra sobrecargas
7. Utilize a voltagem de alimentação indicada na placa de características. Mantenha o interruptor ou a ficha de alimentação protegida da sujidade. Ligue a ficha de alimentação de forma correta e firme à tomada, evitando, assim, o perigo de choque elétrico ou de incêndio por contacto insuficiente.
8. Verifique se a tomada é de tipo apropriado para a ficha, caso contrário mande substituir a tomada.
9. O aparelho deve estar equipado com meios de desconexão da rede de alimentação com uma separação de contactos em todos os polos que assegurem a desconexão completa em condições de sobretensão da categoria III, e esses meios devem ser incorporados na cablagem fixa de acordo com as regras de cablagem.
10. O ar condicionado deve ser instalado por pessoas profissionais ou qualificadas.
11. Não instale o aparelho a uma distância inferior a 50 cm de substância inflamáveis (álcool, etc.) ou de embalagens sob pressão (ex.: frascos spray).
12. Se o aparelho for utilizado em lugar onde não há troca de ar, é necessário tomar as devidas providências para evitar que eventuais fugas de gás refrigerante fiquem paradas no ambiente e criem perigo de incêndio.
13. Os materiais utilizados para a embalagem são recicláveis. Recomenda-se colocá-los nos contentores de recolha diferenciada.
    No final da sua vida útil, entregue o ar condicionado a um centro especial de recolha para descarte.
14. Utilize apenas o ar condicionado de acordo com as instruções deste manual. Estas instruções não pretendem abranger toda possível condição ou situação que pode ocorrer. Como acontece com qualquer eletrodoméstico, é necessário sempre recorrer ao bom senso e à prudência ao instalar, ligar e manter o aparelho.
15. O aparelho deve ser instalado segundo as normas de instalações nacionais.
16. Antes de acessar aos terminais, todos os circuitos de alimentação devem ser desligados da corrente elétrica.
17. O aparelho deve ser instalado em conformidade com as normas nacionais de cablagem.
18. O aparelho pode ser utilizado por crianças com idade a partir de 8 anos e acima e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento se lhes tenham sido dadas supervisão ou instruções relativa à utilização do aparelho de forma segura e compreendem os perigos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutenção não devem ser efetuadas por crianças sem supervisão.

PRECAUÇÕES DE SEGURANÇA

NORMAS DE SEGURANÇA E AVISOS PARA O INSTALADOR

1. Não tente instalar o aparelho sozinho; entre sempre em contacto com pessoal técnico qualificado.
2. A limpeza e a manutenção devem ser efetuadas por pessoal técnico qualificado. Em todo caso, desligue o aparelho da corrente elétrica antes de fazer a limpeza ou a manutenção do mesmo.
3. Utilize a voltagem de alimentação indicada na placa de características. Mantenha o interruptor ou a ficha de alimentação protegida da sujidade. Ligue a ficha de alimentação de forma correta e firme à tomada, evitando, assim, o perigo de choque elétrico ou de incêndio por contacto insuficiente.
4. Não puxe a ficha para desligar quando o aparelho estiver a funcionar, pois isso pode causar um incêndio devido a uma faísca, etc.
5. Este aparelho foi construído para o arrefecimento/aquecimento de ambientes domésticos e não deve ser utilizado para outros fins, como secar roupas, arrefecer alimentos, etc.
6. Use sempre o aparelho com o filtro de ar montado. O uso do ar condicionado sem filtro de ar pode causar um acúmulo excessivo de poeira ou resíduos nas peças internas do aparelho com possíveis falhas subsequentes.
7. É responsabilidade do utilizador contactar um técnico qualificado para fazer a instalação do aparelho (o qual deverá verificar que a ligação à terra seja feita em conformidade com a Legislação em vigor) e para a instalação de um disjuntor de proteção.
8. As baterias do comando remoto devem ser recicladas ou eliminadas adequadamente. Descarte de Baterias Usadas --- Por favor, descarte as baterias como resíduos municipais classificados no ponto de coleta acessível.
9. Nunca permaneça exposto diretamente ao ar frio por muito tempo. A exposição direta e prolongada ao ar frio é prejudicial para a saúde. Um cuidado especial deve ser tomado nos quartos onde há crianças, idosos ou doentes.
10. Se o aparelho emitir fumaça ou houver cheiro de queimado, corte imediatamente a energia e entre em contacto com a Central de Serviço.
11. O uso prolongado do aparelho em tais condições pode causar incêndio ou eletrocussão.
12. As reparações devem ser efetuadas apenas por um Centro de Assistência Técnica autorizado do fabricante. Uma reparação incorreta pode causar choque elétrico, etc.
13. Assegure-se desligar o interruptor automático quando não utilizar o aparelho por um longo período. A direção do fluxo de ar deve ser regulada corretamente.
14. Os defletores devem ser regulados para baixo no modo de aquecimento e para cima no modo de arrefecimento.
15. Certifique-se de que o aparelho está desligado da fonte de alimentação quando não utilizar o aparelho por um longo período ou antes de fazer a limpeza ou a manutenção do mesmo.
16. Seleccione a temperatura mais adequada pode evitar danos ao aparelho.

PRECAUÇÕES DE SEGURANÇA

NORMAS DE SEGURANÇA E PROIBIÇÕES

1. Não dobre, puxe ou prima o cabo elétrico, pois pode danificar-se. Eventuais casos de choque elétrico ou incêndio são provavelmente causados por um cabo elétrico danificado. Em caso de deterioração, o cabo elétrico apenas deve ser substituído por um técnico qualificado.
2. Não use extensões, nem bloco de tomadas.
3. Não faça nenhuma operação no aparelho quando descalço ou quando estiver com partes do corpo molhadas.
4. Nunca cubra a entrada ou saída do ar da unidade interior ou exterior. A cobertura dessas aberturas provoca uma redução na eficiência operativa do aparelho com possíveis consequentes falhas ou danos.
5. Não modifique e nem altere de forma alguma as características do aparelho.
6. Não instale o aparelho em ambientes onde o ar pode conter gás, óleo, enxofre ou nas proximidades de fontes de calor.
7. Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, a menos que tenham sido dada supervisão ou instruções relativa à utilização do aparelho por uma pessoa responsável pela sua segurança.
8. Não suba e nem apoie nenhum objeto pesado ou quente sobre o aparelho.
9. Não deixe portas e janelas abertas durante muito tempo quando o ar condicionado estiver ligado.
10. Não dirija o fluxo de ar diretamente sobre plantas ou animais.
11. Uma longa exposição direta ao fluxo de ar frio do ar condicionado pode ter efeitos negativos sobre plantas e animais.
12. Não pulverize água sobre o ar condicionado. O isolamento elétrico pode ser danificado e causar eletrocussão.
13. Não suba, nem apoie objetos sobre a unidade exterior.
14. Nunca coloque uma haste ou um instrumento semelhante no aparelho. Podem causar lesões graves.
15. As crianças devem ser supervisionadas para garantir que não brinquem com o aparelho. Se o cabo elétrico estiver danificado, deve ser substituído pelo fabricante, pelo seu agente de serviço ou por pessoas qualificadas, a fim de evitar riscos.

PRECAUÇÕES DE SEGURANÇA

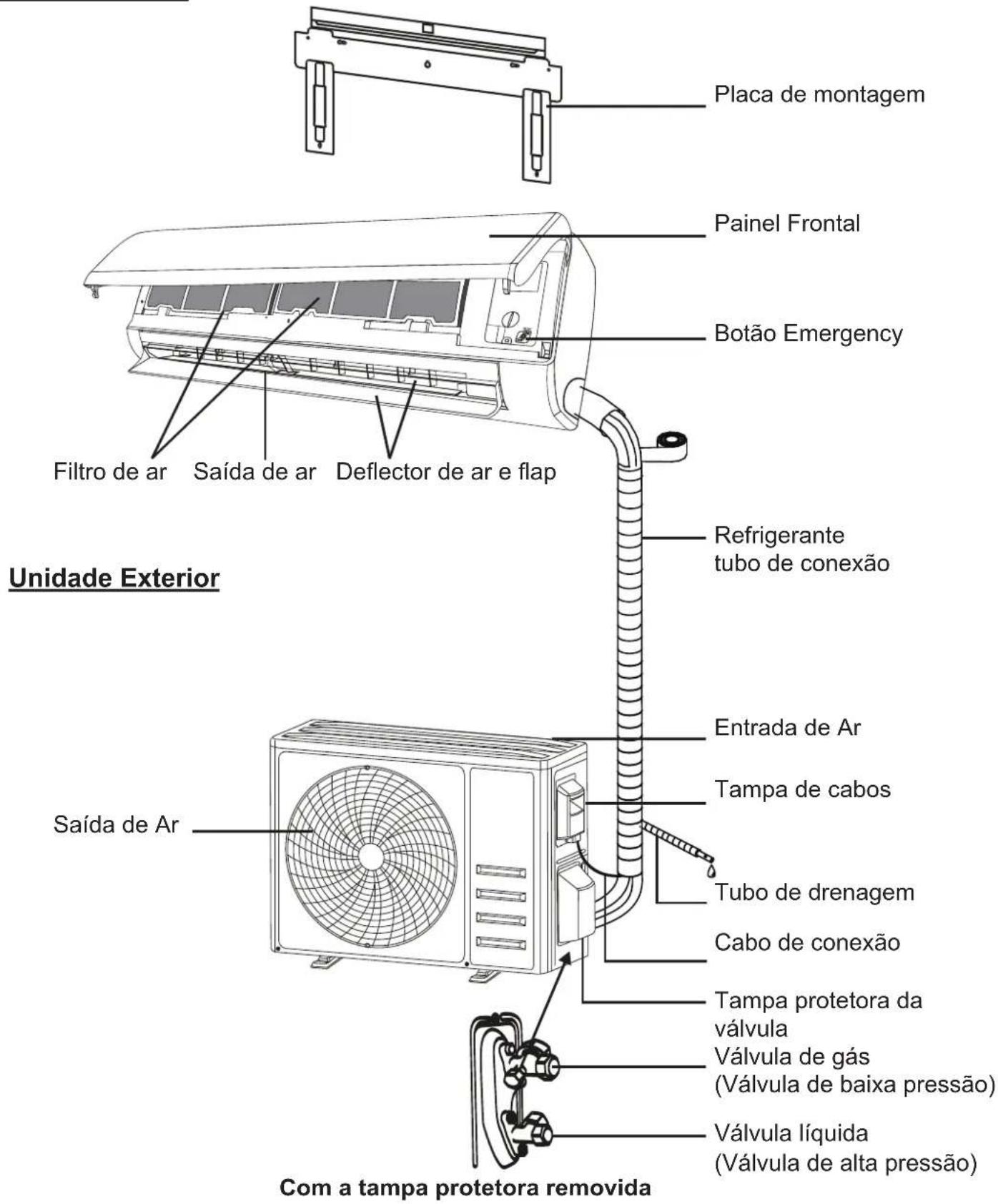

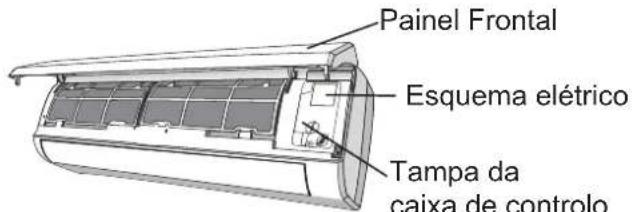

Unidade interior

Nota: A imagem pode ser diferente do objeto real. Por favor, faça o objeto como o padrão.

IDENTIFICAÇÃO DAS PEÇAS

Ecrã da Unidade Interior

N° LED Função
1		Exibição de tempo, temperatura e códigos de erro.
2		Acende-se durante a operação do temporizador
3	[W040]	Modo SLEEP

A forma e a posição de interruptores e indicadores podem variar de acordo com o modelo, mas o funcionamento é sempre igual.

CONTROLO REMOTO

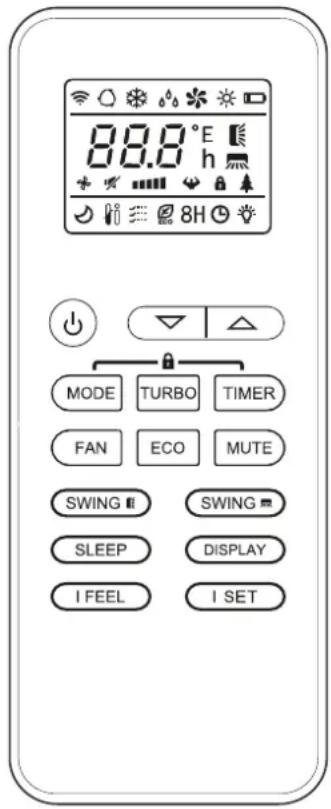

Ecrã do controlo remoto

No	Símbolos Significado
1		Indicador Battery
2		Modo Auto
3	[W8EZ]	Modo Cooling
4	[HSCH]	Modo Dry
5		Modo Fan only
6	[2068]	Modo Heating
7	[DNZ8]	Modo ECO
8	[44GX]	Timer
9	[6VXA]	Indicação de temperatura
10	[5EZS]	Velocidade do ventilador: Auto / baixo / baixo-médio / médio / médio-alto / alto
11	[6XKS]	Função Mute
12	[0WGK]	Função TURBO
13	[6SZ4]	Balanço automático para cima e para baixo
14	[7Z84]	Balanço automático para esquerda e para direita (Opcional)
15	[5ZA46]	Função SLEEP
16		Função Health
17		Função I FEEL
18		Função 8°C heating
19	[8KHZ]	Indicação de sinal
20	[X8EZ]	Vento suave
21	[08CD]	Child-Lock
22	[SAC7]	Ecrã ON/OFF

Os itens exibidos e algumas funções do controlo remoto podem variar de acordo com o modelo.

CONTROLO REMOTO

No	Botão	Função
1		Ligar ou desligar o ar condicionado.
2	^	Diminuir a temperatura ou definir as horas do temporizador.
3	√	Aumentar a temperatura ou definir as horas do temporizador.
4	MODE	Seleccionar o modo de operação (AUTO, COOL, DRY, FAN, HEAT).
5	ECO	Ativar ou desativar a função ECO.
6	TURBO	Ativar ou desativar a função TURBO.
7	FAN	Alterna a velocidade do ventilador entre auto/baixo/médio/alto
8	TIMER	Definir o tempo para o temporizador liagado/desligado.
9	SLEEP	Ativar ou desativar a função SLEEP.
10	ECRÃ	Ligar ou desligar o ecrã LED.
11	SWING ◊	Parar ou iniciar o movimento da lâmina horizontal ou definir a direção desejada do fluxo de ar para cima/para baixo.
12	MUTE	Ativar ou desativar a função MUTE.
13	MODE + TIMER	Ativar ou desativar a função CHILD-LOCK.
14	I SET	Memorizar a temperatura definida, definir o modo e a velocidade do ventilador conforme necessário.

Os itens exibidos e algumas funções do controlo remoto podem variar de acordo com o modelo.
A forma e a posição de interruptores e indicadores podem variar de acordo com o modelo, mas o funcionamento é sempre igual.
A unidade confirma a recepção correcta de cada botão com o sinal sonoro.

CONTROLO REMOTO

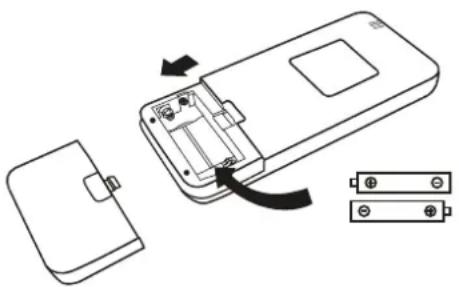

Substituição de Baterias

Retire a tampa do compartimento das baterias puxando na direção da seta.

Instale as baterias de acordo com a direcção (+ e -) mostrada no Controlo Remoto.

Recoloque a tampa na sua posição.

⚠️ Use 2 baterias LRO3 AAA (1,5 V).

Nunca utilize baterias recarregáveis.

Substitua as baterias usadas por baterias novas do mesmo tipo quando o ecrã não estiver mais legível.

Não descarte as baterias como resíduos municipais não classificados. As baterias devem ser eliminadas de modo apropriado.

Para algum modelo, sempre que inserir as baterias no controlo remoto pela primeira vez, é possível selecionar o modo de apenas refrigeração ou modo de aquecimento por bomba. Assim que inserir as baterias, desligue o controlo remoto e opere conforme a seguir.

1. Pressione e segure o botão MODE, até o ícone (piscar, para selecionar o modo de apenas refrigeração.
2. Pressione e segure o botão MODE, até o ícone (piscar, para selecionar o modo de aquecimento por bomba.

Nota: Se definir o controlo remoto no modo de refrigeração apenas, não será possível ativar a função Heating nas unidades com bomba de aquecimento. Se precisar definir o modo de novo, tire as baterias e instale-as de novo.

Para alguns modelos de controlo remoto, é possível alternar a unidade de temperatura entre °C e °F.

1. Pressione e segure o botão TURBO por 5 segundos para entrar no modo de alteração;
2. Pressione e segure o botão TURBO até que alternar entre °C e °F;
3. Em seguida, solte o botão e aguarde 5 segundos para confirmar a unidade selecionada.

Nota:

1. Gire o comando remoto em direção ao ar condicionado.
2. Verifique se não há obstáculos entre o comando remoto e o recetor de sinal da unidade interior.
3. Nunca deixe o comando remoto exposto ao sol.
4. Mantenha o comando remoto a uma distância de pelo menos 1 m do aparelho de televisão ou de outros aparelhos elétricos.

CONTROLO REMOTO

MODO COOLING

COOL

A função cooling permite que o ar condicionado resfrie a sala e reduza a humidade do ar.

Para ligar o modo de arrefecimento (COOL), prima o botão MODE até visualizar o símbolo ✿ no ecrã.

Para modificar o valor temperatura inferior à do ambiente, utilize o botão √ ou ∧

MODO FAN (Não o botão FAN)

FAN

Modo Fan, ventilação de ar apenas.

Para ligar o modo FAN, prima MODE até visualizar o símbolo ✦ no ecrã.

MODO DRY

DRY

Essa função reduz a humidade do ar para tornar o ambiente mais confortável.

Para ligar o modo DRY, prima MODE até visualizar o símbolo no ecrã. A função automática de pré-configuração é ativada.

MODO AUTO

AUTO

Modo automático.

Para ligar o modo AUTO, prima MODE até visualizar o símbolo no ecrã.

No modo AUTO, o modo de operação será definido automaticamente de acordo com a temperatura ambiente.

MODO HEATING

HEAT

A função de aquecimento permite que o ar condicionado aqueça o ambiente.

Para ligar o modo de aquecimento (HEAT), prima o botão MODE até visualizar o símbolo ✉ no ecrã.

Para modificar o valor temperatura superior à do ambiente, utilize o botão √ ou ∧

No modo HEATING, o aparelho pode ativar automaticamente um ciclo de descongelamento, que é indispensável para limpar o gelo do condensador, de forma a recuperar a sua função de trocar de calor. Este ciclo geralmente dura de 2 a 10 minutos. Durante o descongelamento, o ventilador da unidade interior para de funcionar. Após o descongelamento, o aparelho retoma para o modo HEATING automaticamente.

(Para o mercado Norte-Americano)

Se necessário, você pode pressionar o botão ECO 10 vezes em 8 segundos no modo heating para iniciar o descongelamento forçado. Isso irá descongelar o gelo externo muito mais rápido.

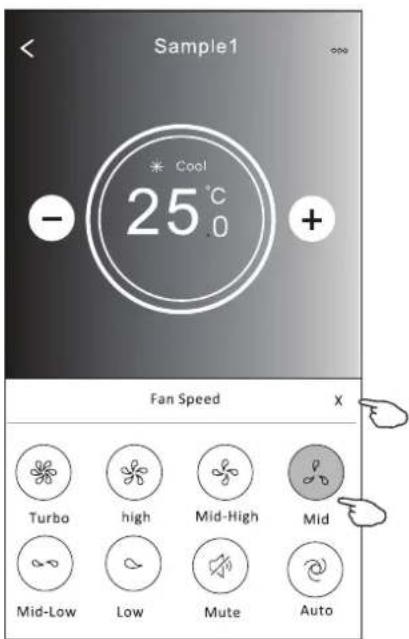

Função FAN SPEED (o botão FAN)

FAN

Altera a velocidade do ventilador.

Pressione o botão [FAN] para alternar a velocidade do ventilador entre AUTO/MUTE/ LOW/ LOW-MID / MID/ MID-HIGH/HIGH/ TURBO

(Piscar)

1. Pressione e segure os botões MODE e TIMER para ativar esta função e repita esta operação para desativar esta função.
2. Depois que esta função for ativada, todos os botões individuais não funcionarão.

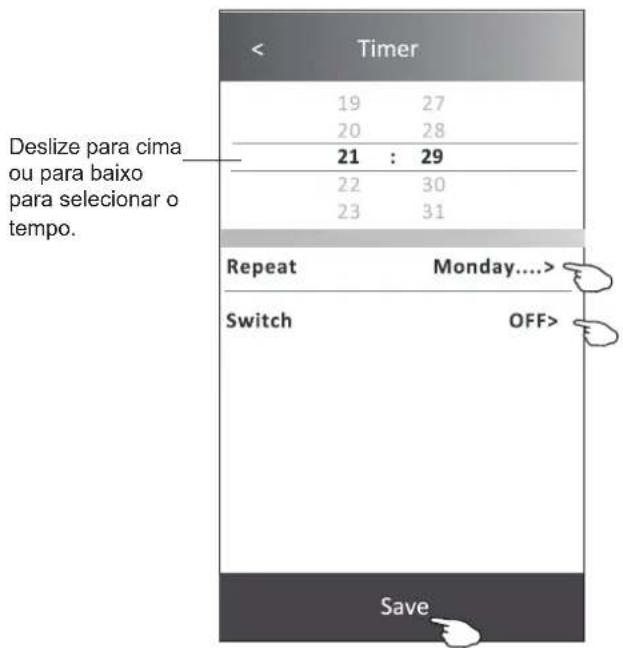

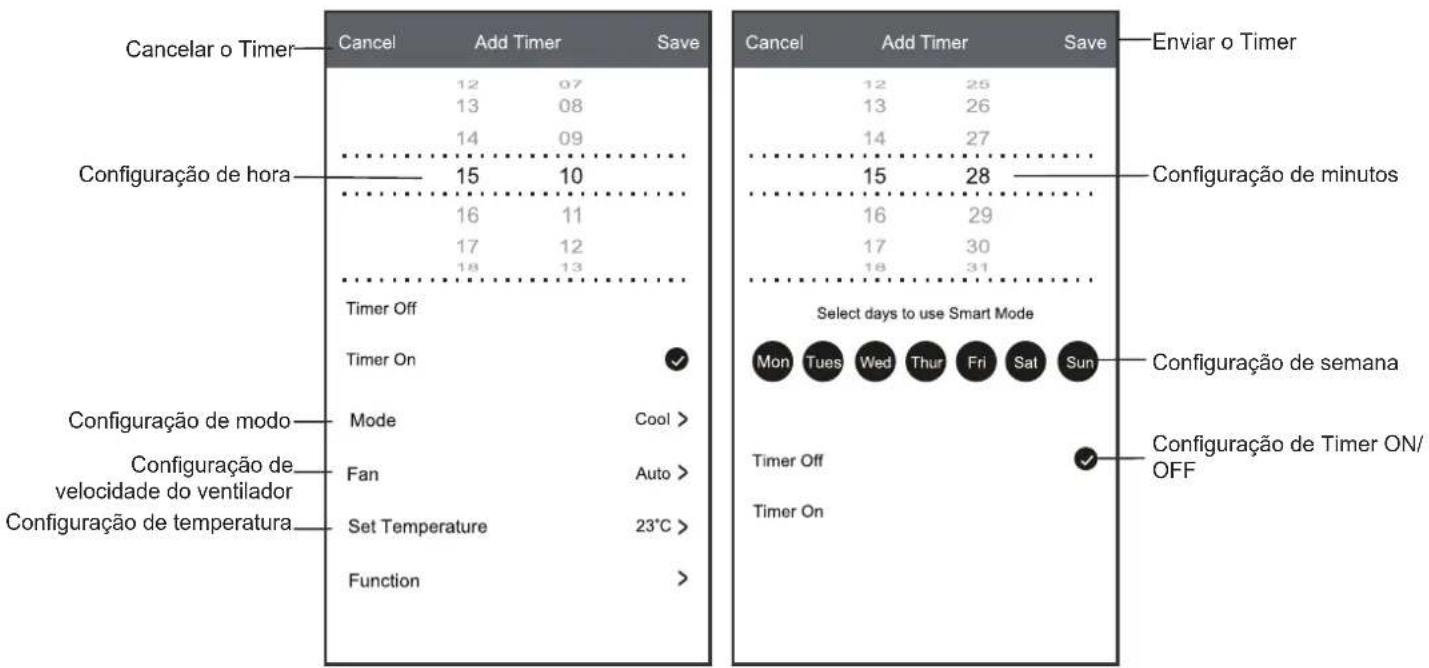

Função TIMER ---- TIMER ON

TIMER

Para ligar o aparelho automaticamente.

Quando a unidade está desligada, pode-se ajustar TIMER ON.

Para definir o tempo de ligação automática como abaixo indicado:

1. Pressione o botão TIMER pela primeira vez para definir a ligação, e aparecerão no visor remoto e flashes
2. Pressione^ ou\~para definir o temporizador desejado. Cada vez que se prime o botão, o tempo aumenta/diminui em meia hora entre 0 e 10 horas e em uma entre 10 e 24 horas.
3. Pressione o botão TIMER de novo para confirmar.
4. Após a definição do temporizador, defina o modo necessário (Cool/Heat/Auto/Fan/Dry), premindo o botão. E definir a velocidade necessária do ventilador, pressionando o botão [FAN] E pressione ^ou para definir a temperatura de operação necessária.

Pressione o botão TIMER para CANCELAR.

Função TIMER ---- TIMER OFF

TIMER

Para desligar o aparelho automaticamente.

Quando a unidade está desligada, você pode definir TIMER OFF.

Para definir o horário de desligamento automático conforme abaixo:

1. Certifique-se de que o aparelho está LIGADO.

2. Pressione o botão TIMER para definir o tempo de desligamento.
   Pressione √ ou para definir o temporizador desejado.

3. Pressione o botão TIMER de novo para confirmar.

CANCELAR pressionando o botão TIMER.

Nota: Todas as operações devem ser realizadas em 5 segundos, caso contrário, as configurações serão canceladas.

Função SWING

SWING

SWING <>

1. Pressione o botão SWING para ativar as lâminas.

1.1 Pressione o botão SWING para ativar as lâminas horizontais para balançar de cima para baixo e aparecerá no ecrã do controlo remoto.
Pressione novamente para parar o balanço e fixar as lâminas.

1.2 Pressione o botão SWING para ativar as lâminas verticais para balançar da esquerda para a direita e aparecerá no ecrã do controlo remoto.

Pressione novamente para parar o balanço e fixar as lâminas.

1. Se as lâminas verticais forem posicionadas manualmente por baixo das lâminas horizontais, elas permitem mover o fluxo de ar diretamente para a direita ou para a esquerda.

2. Para alguns modelos com inversor de bomba de aquecimento, pressione os botões SWING horizontal e vertical ao mesmo tempo para ativar a função Self-Clean.

⚠️ Esta operação deve ser feita com o aparelho desligado.

⚠ Nunca posicione manualmente os “defletores” horizontais, o delicado mecanismo que aciona os mesmos pode ser seriamente danificado!

⚠ Nunca coloque as mãos, hastes ou outros objetos na entrada ou saída de ar. Esse contacto acidental com as calças curtas pode causar danos ou ferimentos imprevisíveis.

Função Turbo

TURBO

Para ativar a função turbo, pressione o botão TURBO e aparecerá no ecrã.

Pressione novamente para desativar esta função. No modo COOL/HEAT, quando você selecionar a função TURBO, o aparelho entrará no modo quick COOL ou quick HEAT e o ventilador operará a velocidade mais alta para soprar um fluxo de ar forte.

CONTROLO REMOTO

Função MUTE

MUTE

1. Pressione o botão Múpãe ativar esta função e aparecerá no ecrã do controlo remoto. Pressione novamente para desativar esta função.
2. Quando a função MUTE for ativada, o controlo remoto exibirá a velocidade automática do ventilador e o ventilador da unidade interior irá operar a velocidade mais baixa para manter silêncio.
3. Ao pressionar o botão FAN/ TURBO/ SLEEP, a função MUTE será desativada. A função MUTE não pode ser ativada no modo dry.

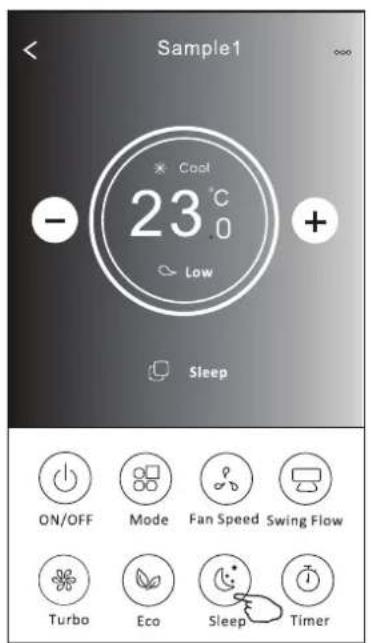

Função SLEEP

SLEEP

Pré-configuração do programa operacional automático.

Pressione o botão SLEEP para ativar a função SLEEP e 🔍 aparecerá no ecrã. Pressione novamente para desativar esta função.

Após 10 horas de funcionamento no modo sleep, o ar condicionado retornará automaticamente ao modo anterior.

Esta função permite que o controlo remoto meça a temperatura ao seu redor e envie o valor medido para o ar condicionado para otimizar a temperatura da sala e garantir o conforto.

Essa função será desativada automaticamente 2 horas depois.

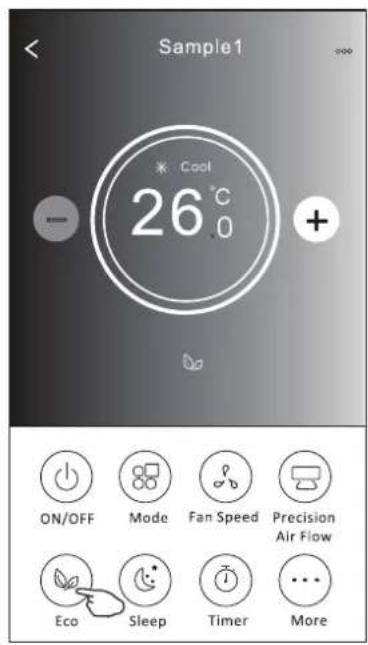

Função ECO

ECO

Neste modo, o aparelho define automaticamente o funcionamento para economizar energia.

Pressione o botão ECO, K aparecerá no ecrã e o aparelho funcionará no modo ECO.

Pressione novamente para desativar.

Nota: A função ECO está disponível nos modos COOLING e HEATING.

Função DISPLAY (ecrã da unidade interior)

DISPLAY

Pressione o botão DISPLAY para desligar o ecrã LED no painel. Pressione novamente para ligar o ecrã LED.

Função I SET

Memoria sua configuração favorita para funcionar com esta configuração pressionando um botão

Memoria a sua configuração favorita:

1. Em qualquer modo (COOLING/HEATING/ FAN/ DRY), pressione e segure o botão "I SET" por mais de 3 segundos para memoriar;

2. Quando "AU" está a piscar no ecrã do controlo remoto, isso significa que o controlo remoto memoria a sua configuração favorita;

* Pressione qualquer botão para sair e você pode redefini-lo repetindo as operações 1 e 2.

Funciona com a configuração favorita:

1. Em qualquer modo (COOLING/HEATING/ FAN/ DRY), pressione o botão "I SET" para ativar;

2. O aparelho funcionará como sua configuração favorita e você verá [AU] piscando no controlo remoto;

3. Pressione-o novamente ou outros botões para desativar esta função.

INSTRUÇÕES DE OPERAÇÃO

A tentativa de utilizar o ar condicionado sob a temperatura para além da faixa especificada pode causar a ativação do dispositivo de proteção do ar condicionado e o aparelho de ar condicionado pode não funcionar. Por isso, opere o ar condicionado nas seguintes condições de temperatura.

Ar condicionado inverter:

Temperatura\MODO	Heating	Cooling	Dry
Temperatura ambiente	0°C a 30°C	17°C a 32°C
Temperatura exterior	-20°C a 30 °C	-15°C a 53 °C

Com a fonte de energia ligada, reiniciar o ar condicionado imediatamente após o desligamento, ou mudá-lo para outro modo durante o funcionamento, o dispositivo de proteção do ar condicionado será ativado. O compressor retomará a operação após 3 minutos.

① Características da operação de aquecimento (aplicável à bomba de aquecimento) Pré-aquecimento:

Quando a função heating for ativada, a unidade interior levará 2 a 5 minutos para o pré-aquecimento, depois disso o ar condicionado começará a aquecer e soprará ar quente.

Descongelamento:

Durante o aquecimento, quando a unidade exterior congelar, o ar condicionado ativará a função de descongelamento automático para melhorar o efeito de aquecimento. Durante o descongelamento, os ventiladores das unidades interior e exterior param de funcionar. O ar condicionado retomará o aquecimento automaticamente após o término do descongelamento.

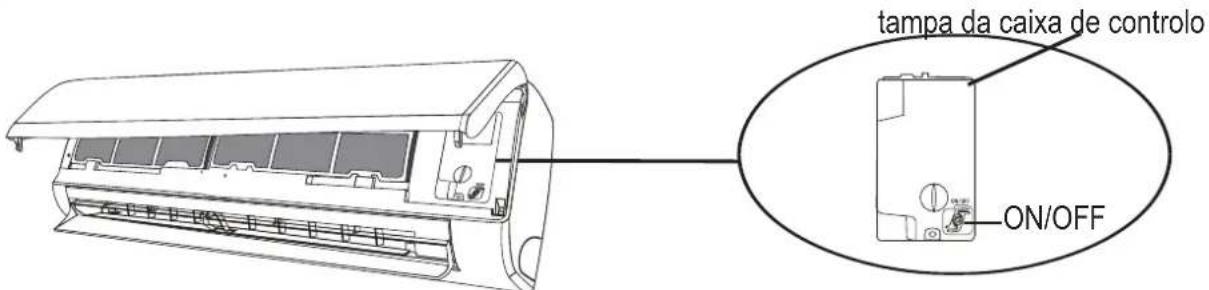

Botão Emergency:

Abra o painel e encontre o botão de emergência na caixa de controlo eletrónico quando o controlo remoto falhar. (Sempre pressione o botão de emergência em material de isolamento.)

Estado Operação Resposta Modo Enter
Standby	Pressione o botão de emergência uma vez	Emite um bipe breve. Mode	Cooling
Standby (Apenas para aparelhos com bomba de aquecimento)	Pressione o botão de emergência duas vezes em 3 segundos	Emite dois bipes breves. Mode	Heating
Funcionamento	Pressione o botão de emergência uma vez	Emite bipes continuamente	Modo Off

(abra o painel da unidade interior)

INSTRUÇÕES DE MANUTENÇÃO (R32)

1. Verifique as informações deste manual para saber as dimensões do espaço necessário para a instalação adequada do aparelho, incluindo as distâncias mínimas permitidas entre o aparelho e as estruturas adjacentes.

2. O aparelho deve ser instalado, operado e armazenado num quarto com uma área útil superior a 4 m².

3. O número de tubos instalados deve ser o menor possível.

4. A tubulação deve ser protegida de danos físicos e não deve ser instalada em local sem ventilação ou com área menor que 4 m².

5. Os regulamentos nacionais de gás natural devem ser cumpridos.

6. As conexões mecânicas devem ser acessíveis para fins de manutenção.

7. Siga as instruções neste manual para manuseio, instalação, limpeza, manutenção e eliminação do refrigerante.

8. Certifique-se de que as aberturas de ventilação estejam desobstruídas.

9. Nota: A manutenção deve ser realizada sob orientações do fabricante.

10. Aviso: O aparelho deve ser guardado num local bem ventilada cujas dimensões correspondam às da área especificada para o funcionamento.

11. Aviso: O produto deve ser armazenado num local sem chamas abertas em operação contínua (por exemplo, um aparelho a gás em operação) ou fontes de ignição em operação contínua (por exemplo, um aquecedor elétrico em operação)

12. O aparelho deve ser armazenado de forma a evitar danos mecânicos.

13. Todas as pessoas que trabalham no circuito refrigerante devem possuir um certificado válido e atualizado, emitido por uma autoridade de avaliação reconhecida pela indústria, e sua capacidade de manusear refrigerantes deve ser certificada de acordo com os regulamentos de avaliação do setor industrial em causa. As operações de manutenção só devem ser realizadas de acordo com as recomendações do fabricante do aparelho. As operações de manutenção e reparação que exijam a assistência de outras pessoas qualificadas devem ser realizadas sob a supervisão da uma pessoa competente para a utilização de refrigerantes inflamáveis.

14. Os trabalhos que afetem os meios de segurança só podem ser realizados por pessoas competentes.

15. Aviso:

* Não utilize meios para acelerar o processo de descongelação ou para limpar, diferentes dos recomendados pelo fabricante.
* O produto deve ser armazenado num local sem fontes de ignição em operação contínua (por exemplo: chamas abertas, um aparelho a gás em operação ou um aquecedor elétrico).
* Não fure ou queime.
* Tenha ciência de que os refrigerantes podem não conter odor.

Cuidado: Risco de incêndio Instruções de operação Leia o manual técnico

INSTRUÇÕES DE MANUTENÇÃO (R32)

16. Informação sobre manutenção:

1) Verificações para a área

Antes de começar a trabalhar em sistemas que contêm refrigerantes inflamáveis, é necessário realizar comprovações de segurança, para garantir que o risco de ignição seja mínimo. Para a reparação do sistema de refrigeração, deverão ser tomadas as seguintes precauções antes de realizar os trabalhos de condução no sistema.

2) Procedimento de trabalho

Os trabalhos realizar-se-ão segundo um procedimento controlado para reduzir ao mínimo o risco de que produzam gases ou vapores inflamáveis enquanto se realiza o trabalho.

3) Área geral de trabalho

Todo o pessoal de manutenção e demais pessoas que trabalhem na área local deverão ser instruídos sobre a natureza do trabalho que se está a levar a cabo. Deve evitar-se o trabalho em espaços confinados. A área em redor do espaço de trabalho deve ser limitada. Assegure-se de que as condições da área são seguras, seguindo o controlo de material inflamável.

4) Comprovação da presença de refrigerante

O pessoal deverá ser consciente de que a atmosfera é potencialmente inflamável, pelo que a área deverá ser revista com um detetor de refrigerante apropriado antes e durante o trabalho. Assegure-se de que o equipamento de detecção de fugas que se esteja a utilizar é adequado para o uso de refrigerantes inflamáveis, isto é, que não produza faíscas, esteja selado e seja seguro.

5) Presença de extintor de incêndios

Caso se realizem trabalhos em quente no equipamento de refrigeração ou em qualquer das respetivas partes, deverá dispor-se de um equipamento de extinção de incêndios adequado. Tenha um extintor de pó seco ou de CO_2 adjacente à área de carga.

6) Ausência de fontes de ignição

Nenhuma pessoa que realize trabalhos relacionados com um sistema de refrigeração que implique a exposição de tubos que contenham ou tenham contido refrigerante inflamável deverá utilizar fontes de ignição, de forma a poder provocar risco de incêndio ou de explosão. Todas as possíveis fontes de ignição, incluindo o fumo de cigarros, deverão manter-se suficientemente afastadas do local de instalação, reparação, remoção e eliminação, já que durante qualquer destes processos é possível que se libere algum gás refrigerante inflamável no espaço circundante. Antes de começar o trabalho, a área circundante ao equipamento deverá ser inspecionada, de forma a assegurar que não haja riscos de ignição ou fogo. Os sinais de proibição de fumar devem estar visíveis.

7) Área ventilada

Assegure que a área de trabalho está aberta ou adequadamente ventilada antes de manipular o sistema ou realizar qualquer trabalho em quente. A ventilação deverá manter-se durante a realização do trabalho.

A ventilação deverá dispersar de forma segura qualquer refrigerante liberado e expulso para a atmosfera.

8) Controlo dos equipamentos de refrigeração

Quando se substituam componentes elétricos, deverão escolher-se os adequados e que cumpram com as especificações concretas. Deverão seguir-se, a todo o momento, as diretrizes de manutenção e serviço do fabricante.

Em caso de dúvidas, consulte o departamento técnico do fabricante para obter assistência.

INSTRUÇÕES DE MANUTENÇÃO (R32)

Os seguintes controlos aplicar-se-ão às instalações que utilizem refrigerantes inflamáveis:

-- O tamanho da carga corresponda ao tamanho da área na qual se instalem as peças que contenham refrigerante;
-- As máquinas de ventilação e as saídas funcionam adequadamente e não estão obstruídas;
-- Caso se utilize um circuito de refrigeração indireta comprovar-se-á a presença de refrigerante no circuito secundário;
-- As marcas no equipamento deverão manter-se visíveis e legíveis. Marcas e indicações que se encontrem ilegíveis deverão ser corrigidas;
-- A tubulação ou os componentes de refrigeração instalar-se-ão num local no qual seja improvável que estejam expostos a qualquer substância que possa corroer o refrigerante, exceto quando os componentes sejam fabricados com materiais intrinsecamente resistentes à corrosão ou estejam devidamente protegidos contra a referida corrosão.
9) Verificações dos dispositivos elétricos

A reparação e manutenção dos componentes elétricos incluirão verificações iniciais de segurança e procedimentos de inspeção dos componentes. Caso exista uma falha que possa comprometer a segurança, nenhuma fonte de energia deverá ser conectada ao circuito até que a falha se resolva satisfatoriamente. Caso a falha não possa ser corrigida imediatamente, mas é imprescindível que o aparelho se mantenha em funcionamento, deve utilizar-se uma solução temporária adequada. Tal circunstância deve ser reportada ao proprietário do equipamento para que todas as partes estejam informadas.

As verificações iniciais de segurança incluirão:

-- Os capacitores se descarreguem: isso deve ser feito de maneira segura para evitar a possibilidade de faíscas;
-- Não se exponham componentes e cabos elétricos sob tensão enquanto se carrega, recupera ou limpa o sistema;
-- Haja continuidade na conexão a terra.

17. Reparações de componentes selados

1) Durante as reparações dos componentes selados, toda a fonte de energia deverá ser desconectado do equipamento antes de retirar as tampas seladas. Caso seja absolutamente necessário dispor de uma fonte de energia elétrica para o equipamento durante a manutenção, deverá colocar-se um detetor de fugas no ponto mais crítico para advertir sobre uma situação potencialmente perigosa.
2) Deve-se prestar atenção especial ao seguinte para garantir que, ao trabalhar em componentes elétricos, a caixa não seja alterada de modo que o nível de proteção seja afetado. Danos nos cabos, número excessivo de conexões, terminais não feitos de acordo com as especificações originais, danos nas juntas, instalação incorreta das juntas, etc.. Assegure-se de que o aparelho está montado de forma segura. Assegure-se de que as juntas ou os materiais de selagem não se degradaram e continuam a evitar a entrada de produtos inflamáveis. As peças de substituição deverão ajustar-se às especificações do fabricante.

NOTA: O uso de selador de silicone pode comprometer a eficácia de alguns detetores de fugas. Não é necessário isolar os componentes intrinsecamente seguros antes de trabalhá-los.

18. Reparação dos componentes intrinsecamente seguros

Não aplique nenhuma carga indutiva ou capacitiva permanente ao circuito sem se assegurar de que não excede a tensão e a corrente permitidas para o equipamento em uso.

Os componentes intrinsecamente seguros são os únicos que se podem trabalhar perante uma atmosfera inflamável. O dispositivo de teste deverá ter a potência nominal correta. Substitua os componentes exclusivamente por peças especificadas pelo fabricante. Outras peças poderão provocar a ignição do refrigerante por uma fuga.

INSTRUÇÕES DE MANUTENÇÃO (R32)

19. Cablagem

Comprove que a cablagem não está sujeita a desgaste, corrosão, pressão excessiva, vibração, arestas afiadas ou outros efeitos ambientais adversos. O controlo também terá em conta os efeitos do envelhecimento ou das vibrações contínuas procedentes de fontes tais como compressores ou ventiladores.

20. Deteção de refrigerantes inflamáveis

Nunca deverão ser utilizadas fontes potenciais de ignição na procura ou detecção de fugas de refrigerante. Não deve ser utilizada lanterna de halogéneo (ou qualquer outro detetor que use uma chama ao ar).

21. Métodos de deteção de fugas

Os métodos de deteção de fuga a seguir são considerados aceitáveis para sistemas contendo refrigerantes inflamáveis.

Deverão utilizar-se detetor eletrónico de fuga para identificar refrigerantes inflamáveis, tendo em conta que a sensibilidade poderá não ser adequada ou poderá ainda ser necessário recalibrá-la. (O equipamento de deteção calibrar-se-á numa área livre de refrigerantes.) Assegure-se de que o detetor não é uma fonte potencial de ignição e seja adequado para o refrigerante utilizado. O equipamento de deteção de fugas fixar-se-á numa percentagem de LFL do refrigerante, calibrar-se-á com o refrigerante empregue e confirmar-se-á a percentagem apropriada de gás (25% no máximo). Os fluidos de deteção de fuga são adequados para a maioria de refrigerantes, mas deverá evitar-se o uso de detergentes que contenham cloro, já que poderá reagir com o refrigerante e corroer os tubos de cobre. Se suspeita de uma fuga, todas as chamas ao ar devem ser apagadas/extintas. Caso encontre uma fuga de refrigerante que requerira soldadura para a sua reparação, recuperar-se-á todo o refrigerante do sistema, ou isolar-se-á o mesmo (mediante válvulas de fecho) numa parte do sistema afastada da fuga. O nitrogénio live de oxigénio (OFN) purificar-se-á, através do sistema, tanto antes como durante o processo de soldadura.

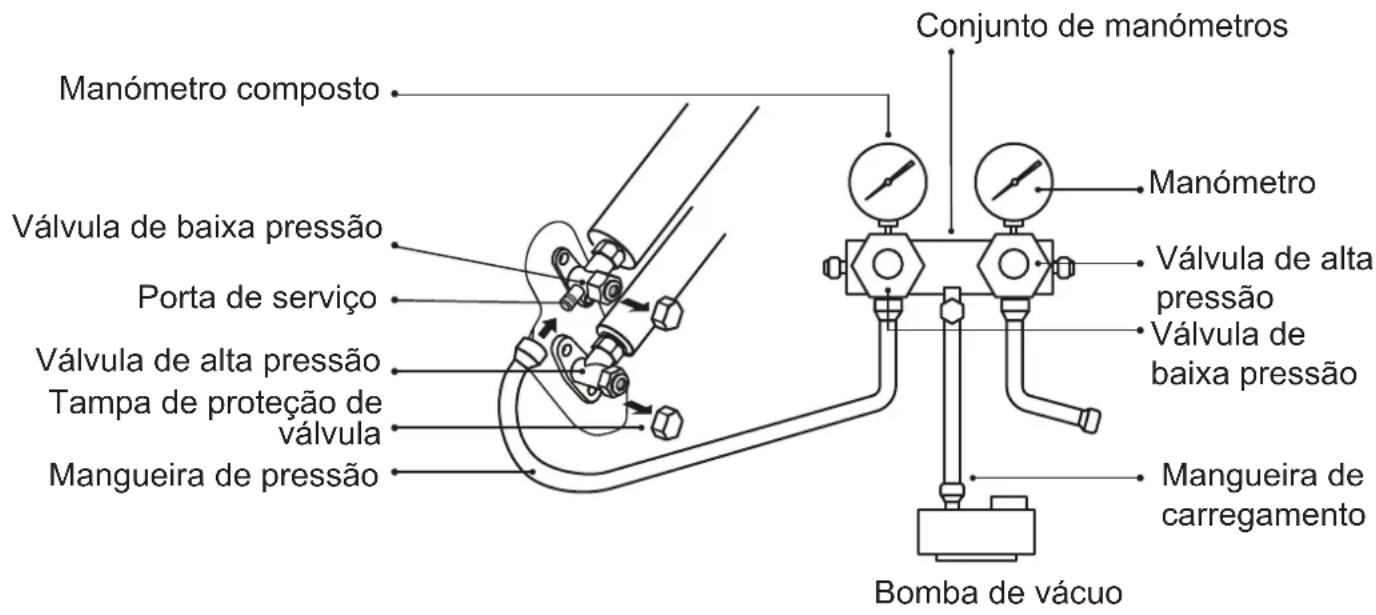

22. Retirada e evacuação

Quando se rompa o circuito de refrigerante para se fazer reparações ou para qualquer outro propósito, utilizar-se-ão procedimentos convencionais. No entanto, leve-os a cabo sempre com o máximo cuidado e considerando a respetiva inflamabilidade.

Deverá seguir-se o seguinte procedimento:

-- Retirar o refrigerante;
-- Limpar o circuito com gás inerte;
-- Evacuar;
-- Voltar a limpar com gás inerte;
-- Abrir o circuito cortando ou soldando.

A carga de refrigerante deve ser recuperada em cilindros de recuperação corretos. O sistema enxaguar-se-á com OFN para que a unidade seja segura. Este processo pode ter que ser repetido várias vezes. Não deverá ser utilizado ar comprimido ou oxigénio para esta tarefa.

A lavagem deverá ser concretizada rompendo o vazio no sistema com OFN e continuando com o enchimento, até alcançar a pressão de trabalho, ventilando para a atmosfera e finalmente descendo até ao vazio. Este processo repetir-se-á até que não haja refrigerante no sistema. Sempre que se utilize a carga final de OFN, o sistema deverá ser limpo à pressão atmosférica para permitir o trabalho. O que é absolutamente vital se se vão realizar operações de soldagem na tubulação.

Assegure-se de que a saída da bomba de vazio não esteja perto de nenhuma fonte de ignição e de que haja ventilação disponível.

23. Desmantelamento

O técnico que levará a cabo este processo deverá estar completamente familiarizado com o equipamento e todos os seus detalhes. Recomenda-se que todos os refrigerantes sejam recolhidos de forma segura. Antes de levar a cabo o processo e caso se requeira uma análise para a reutilização de refrigerante regenerado, tomar-se-á uma mostra de óleo e refrigerante. É essencial que haja energia elétrica antes de começar o processo.

INSTRUÇÕES DE MANUTENÇÃO (R32)

a) Familiarize-se com o equipamento e o respetivo funcionamento.
b) Isole o sistema eletricamente.
c) Antes de levar a cabo o processo, assegure-se de que:
- o equipamento mecânico está disponível, caso seja necessário, para o manuseamento de cilindros de refrigerante;
- todo o equipamento de proteção pessoal está disponível e é corretamente utilizado;
- o processo de recuperação é supervisionado em todo o momento por uma pessoa competente;
- os equipamentos e cilindros de recuperação cumprem com os padrões apropriados.
d) Evvazie o sistema de refrigerante, bombeando-o, caso seja possível;
e) Caso contrário, faça um coletor para que o refrigerante se possa extrair de várias partes do sistema.
f) Assegure-se de que os cilindros estão situados na balança antes que tenha lugar a recuperação.
g) Arranque a máquina de recuperação e siga as instruções do fabricante.
h) Não encha demasiado os cilindros. (Não mais de 80% de carga líquida de volume).
i) Não exceda a pressão máxima de trabalho do cilindro, ainda que seja temporariamente.
j) Quando os cilindros se tenham enchido corretamente e se tenha completado o processo, assegure-se de que os cilindros e o equipamento se retiram imediatamente do local e que todas as válvulas de isolamento do equipamento estão fechadas.
k) Verifique que o refrigerante recuperado não se carrega noutro sistema de refrigeração sem antes ser limpo e verificado.

24. Etiquetagem

O equipamento deverá dispor de uma etiqueta na qual esteja identificado que foi esvaziado de refrigerante. A etiqueta deverá ser datada e assinada. Assegure-se de que no equipamento há etiquetas que indiquem que o mesmo contém refrigerante inflamável.

25. Recuperação

Ao retirar refrigerante de um sistema, seja para a sua manutenção ou desmantelamento, deve fazê-lo de forma segura.

Ao transferir refrigerante para os cilindros, assegure-se de que se utilizam exclusivamente cilindros de recuperação de refrigerante adequados. Certifique-se de que o número correto de cilindros para manter a carga total do sistema. Todos os cilindros a serem usados serão designados para o refrigerante recuperado e etiquetados para esse refrigerante (ou seja, cilindros especiais para a recuperação de refrigerante). Os cilindros deverão estar completos com válvula de alívio de pressão e válvulas de fecho associadas em boas condições de funcionamento.

Os cilindros de recuperação vazios deverão ser evacuados e, sempre que possível, arrefecidos antes que se produza a recuperação.

O equipamento de recuperação deverá estar em perfeito estado de funcionamento, deverá ser adequado para a recuperação de refrigerantes apropriados, incluindo, quando aplicável, refrigerantes inflamáveis, e deverá ainda apresentar um conjunto de instruções. Além disso, um conjunto de balanças calibradas deverá estar disponível e em boas condições de funcionamento. As mangueiras deverão estar completas e em perfeitas condições de uso, com acoplamentos de desconexão sem fugas. Antes de utilizar o equipamento de recuperação, comprove que funciona corretamente, que se realizou a manutenção adequada e que todos os componentes elétricos associados estão selados para evitar a ignição em caso de que se libere refrigerante. Em caso de dúvida, consulte o fabricante. O refrigerante recuperado deverá ser devolvido ao fornecedor de refrigerante no cilindro de recuperação apropriado, dispondo-se da nota de transferência de resíduos correspondente. Não misture refrigerantes em unidades de recuperação nem em cilindros.

Caso se eliminem os compressores ou os óleos de compressor, assegure-se de que foram evacuados a um nível aceitável para garantir que o refrigerante inflamável não permanece dentro do lubrificante. O processo de evacuação levar-se-á a cabo antes de devolver o compressor aos fornecedores.

Apenas aquecimento elétrico para o corpo do compressor deverá ser empregado para acelerar este processo. Quando seja necessário drenar o óleo de um sistema, deve fazer-se o processo de forma segura.

PRECAUÇÕES DE INSTALAÇÃO (R32)

Considerações Importantes

1. O ar condicionado deve ser instalado por pessoal profissional e o manual de instalação é utilizado apenas para o pessoal de instalação profissional! Para as especificações de instalação, devem consultar-se aos nossos regulamentos de serviço pós-venda.
2. Ao encher o refrigerante combustível, qualquer uma das suas operações rudes pode causar lesões graves ou ferimentos no corpo e objetos humanos.
3. Um ensaio de vazamento deve ser feito após a conclusão da instalação.
4. É necessário fazer uma inspeção de segurança antes de manter ou reparar um aparelho de ar condicionado que utilize refrigerante inflamável, a fim de minimizar o risco de incêndio.
5. É necessário operar o aparelho sob um procedimento controlado, a fim de minimizar o risco decorrente do gás ou vapor combustível durante o funcionamento.
6. Requisitos para o peso total do refrigerante enchido e para a área de uma sala a ser equipada com um ar condicionado (são indicados nas seguintes Tabelas GG.1 e GG.2)

Onde LFL é o limite inferior de inflamável em kg/m ^3 , R32 LFL é de 0,306 kg/m ^3 .

Para os aparelhos com uma quantidade de carga m_1 < M = m_2 :

A carga máxima numa sala deve estar em conformidade com o seguinte:

$$ m _ {\max} = 2, 5 \times (L F L) ^ {(5 / 4)} \times h _ {0} \times (A) ^ {1 / 2} $$

A área de piso mínima necessária A_min para instalar um aparelho com carga de refrigerante M (kg) deve estar de acordo com o seguinte: A_ = (M / (2,5 × (LFL)^(5/4) × h_0))^2

Onde:

Tabela GG.2 - Área mínima da sala (m²)

Categoria	LFL(kg/m3)	h0(m)	Quantidade de carga (M) (kg)Mínima Área de Quarto (m2)
R32 0,306			1,224kg=	1,836kg=2,448kg=3	672kg=4,896kg=6,12	kg=7,956kg
		0,6=29 51	116 206	321 543
		1 10 19 4	2 74 116	196
		1,8=3 6 1	3 23 36 60
		2,2=2	4	9	1	5	2	4	4

Princípios de Segurança da Instalação

1. Segurança do Local

Chamas Abertas Proibidas

Necessário de Ventilação

2. Segurança de Operação

Cuidado com a Eletricidade Estática

Use roupas de proteção e luvas antiestáticas

Não use telemóvel

PRECAUÇÕES DE INSTALAÇÃO (R32)

3. Segurança de Instalação

• Deteção de Vazamento de Refrigerante
• Local de Instalação Apropriado

A imagem esquerda mostra um detetor de vazamento de refrigerante.

Notas:

1. O local de instalação deve ser bem ventilado.
2. Os locais para instalação e manutenção de um ar condicionado utilizando o refrigerante R32 devem estar livres de chama ao ar ou soldagem, fumo, forno de secagem ou qualquer outra fonte de calor superior a 548 que produza facilmente chama ao ar.
3. Ao instalar um ar condicionado, é necessário tomar as medidas anti-estáticas adequadas, como usar roupa antiestática e/ou luvas antiestáticas.
4. É necessário escolher os locais convenientes para a instalação ou manutenção em que as entradas e saídas de ar das unidades interior e exterior não devem ser cobertas ou próximas a qualquer fonte de calor ou ambiente combustível e/ou explosivo.
5. Se ocorrer vazamento de refrigerante na unidade interior durante a instalação, a válvula da unidade exterior deve ser fechada imediatamente e todo o pessoal deve sair até que o refrigerante vaze completamente por 15 minutos. Se o aparelho for danificado, é necessário transportar o mesmo de volta para a estação de manutenção e é proibido soldar o tubo de refrigerante ou realizar outras operações no local de instalação.
6. É necessário escolher os locais onde o fluxo de entrada de ar e o fluxo de saída de ar da unidade interior possam ser distribuídos uniformemente.
7. É proibido colocar produtos elétricos, fichas e tomadas, armário de cozinha, cama, sofá e outros objetos de valor logo abaixo dos cabos nos dois lados da unidade interior.

Ferramentas Recomendadas

Ferramenta Imagem Ferramenta Imagem Ferramenta Imagem
Chave de Boca Padrão		Cortador de Tubos		Bomba de Vácuo
Chave Ajustável/ Crescente		Chaves de Fenda (em reta e em cruz)		Óculos de Segurança
Chave de Torque		Conjunto de Manómetros		Luvas de Trabalho
Chaves Hexagonais ou Chaves Allen		Nível de Bolha		Balança de Refrigerante
Furadeira e Parafusos		Ferramenta de Alargamento		Medidor de Micron
Serra Copo		Amperímetro com Pinça

PRECAUÇÕES DE INSTALAÇÃO (R32)

Comprimento da Tubulação e Refrigerante Adicional

Capacidade dos Modelos do Inversor (Btu/h)	9K-12K	18-24K
Comprimento do tubo com carga padrão	5m	5m
Distância máxima entre as unidade interior e exterior	25m	25m
Carga adicional do refrigerante	15g/m	25g/m
Desnível máximo permitido entre as unidade interior e exterior	10m	10m
Tipo de Refrigerante	R32	R32

Parâmetros de Torque

Tamanho do TUBO	Newton-metro [N x m]	Libra força pé (1bf-ft)	Quilograma força metro (kgf-m)
1/4" (Φ6,35)	15 - 20	11.1 - 14.8	1.5 - 2.0
3/8" (Φ9,52)	31 - 35	22.9 - 25.8	3.2 - 3.6
1/2" (Φ12)	45 - 50	33.2 - 36.9	4.6 - 5.1
5/8" (Φ15,88)	60 - 65	44.3 - 48.0	6.1 - 6.6

Dispositivo de Distribuição Dedicado e Cabo para Ar Condicionado

⚠️ Nota: Esta tabela é apenas para referência, a instalação deve atender aos requisitos das leis e regulamentos locais.

INSTALAÇÃO DA UNIDADE INTERIOR

Passo 1: Escolha do Local da Instalação

1.1 Assegure que o espaço de instalação cumpre as dimensões mínimas da instalação (definidas a seguir) e cumpre o comprimento mínimo e máximo da tubulação de conexão e a mudança máxima do ângulo da elevação, tal como definido na seção "Requisitos do Sistema".
1.2 A entrada e saída de ar estarão livres de obstruções, garantindo um fluxo de ar adequado em toda a sala.
1.3 O condensado pode ser drenado de forma fácil e segura.
1.4 Todas as conexões podem ser feitas facilmente à unidade exterior.
1.5 Mantenha a unidade interior fora do alcance de crianças.
1.6 A parede onde instalar a unidade deve ser forte o suficiente para suportar quatro vezes o peso total da unidade e ser resistente à vibração.
1.7 O filtro pode ser acessível para limpeza.
1.8 Deixe espaço livre suficiente para permitir o acesso para manutenção de rotina.
1.9 Mantenha a unidade pelo menos 10 pés (3 m) de distância da TV e do rádio. O funcionamento do ar condicionado pode perturbar o sinal de rádio ou TV em áreas de má receção. Um amplificador pode ser necessário para o equipamento afetado.
1.10 Não instale em uma lavandeira ou perto de uma piscina devido ao ambiente corrosivo.

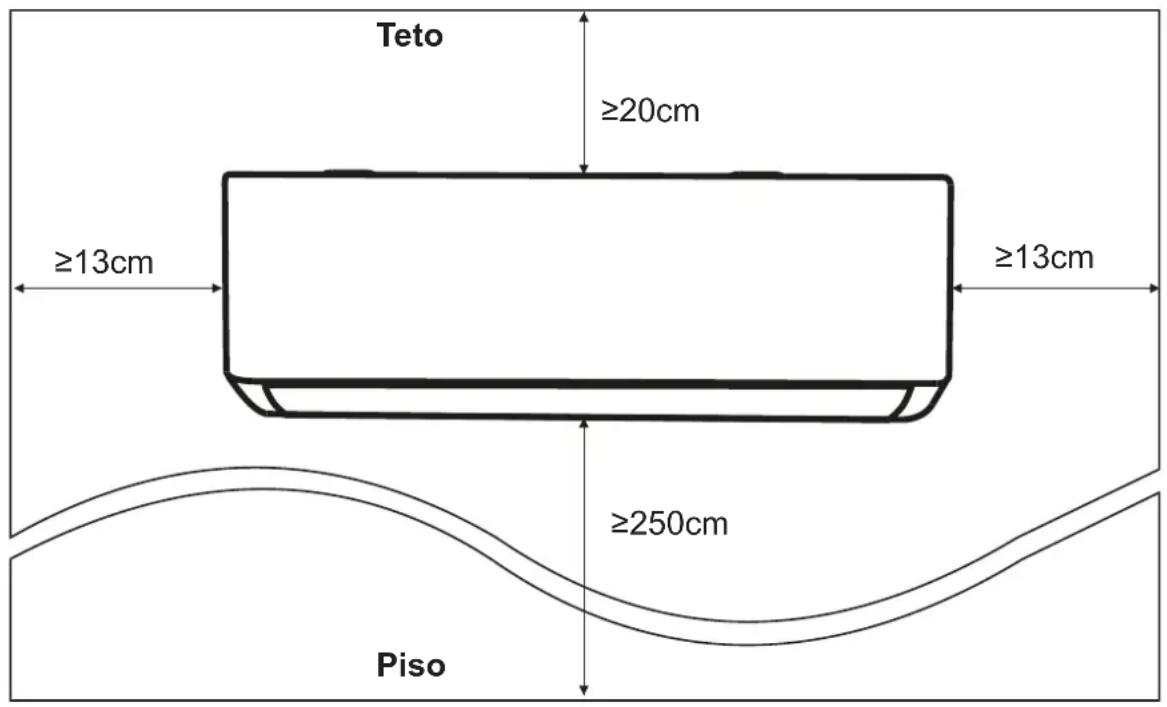

Espaço Mínimo a Ser Reservado para a Unidade Interior

INSTALAÇÃO DA UNIDADE INTERIOR

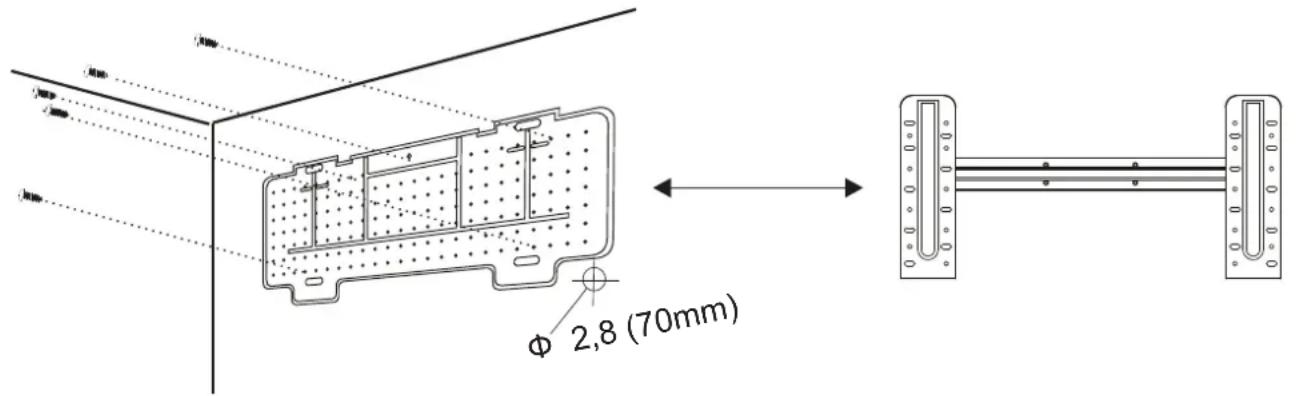

Passo 2: Instalação da Placa de Montagem

2.1 Retire a placa de montagem da parte traseira da unidade interior.
2.2 Assegure o cumprimento dos requisitos mínimos de dimensão da instalação conforme passo 1, tendo em conta o tamanho da placa de montagem, determine a posição e encoste a placa de montagem na parede.
2.3 Ajuste a placa de montagem horizontalmente com um nível de bolha e depois marque as posições dos orifícios dos parafusos na parede.
2.4 Coloque a placa de montagem de lado e faça os orifícios nos locais marcados com uma furadeira.
2.5 Insira as buchas de borracha nos orifícios, pendure a placa de montagem e fixe-a com parafusos.

Nota:

(I) Certifique-se de que a placa de montagem esteja fixada na parede de forma firmeza após a instalação.
(II) A imagem pode ser diferente do objeto real. Por favor, faça o objeto como o padrão.

Passo 3: Abertura de Furo na Parede

Deve ser feito um furo na parede para passar a tubulação de refrigerante, o tubo de drenagem e os cabos de conexão.

3.1 Determine a localização do furo de acordo com a posição da placa de montagem.

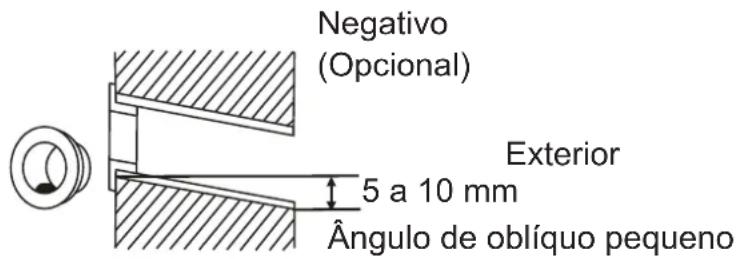

3.2 O furo deve ter no mínimo 70 mm de diâmetro e um pequeno ângulo oblíquo para facilitar a drenagem.

3.3 Faça o furo na parede com uma broca de 70 mm e com pequeno ângulo oblíquo, 5 mm a 10 mm abaixo da unidade interior.

3.4 Instale o negativo e a tampa (ambas são peças opcionais) no furo para proteger os tubos e cabos.

Cuidado:

Ao fazer o furo na parede, evite danificar cabos, tubos e outros componentes pré- embutidos.

Tampa (Opcional)
Interior

INSTALAÇÃO DA UNIDADE INTERIOR

Passo 4: Conexão da Tubulação de Refrigerante

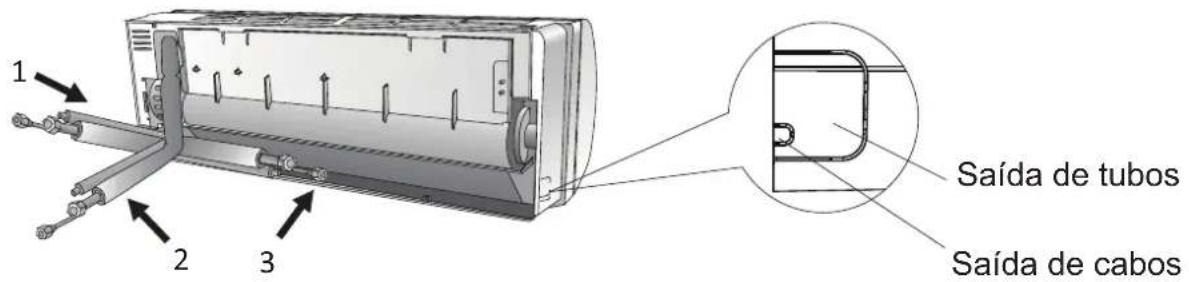

4.1 Seleccione a direção da tubulação apropriada de acordo com a posição do furo da parede.

O sentido da tubulação da unidade interior pode ser feito nas 3 direções indicadas na figura:

Quando a tubulação é feita na direção 1 ou 3, corte um entalhe na placa de plástico da saída de tubos e da saída de cabos na lateral da unidade interior com um cortador.

Nota: Ao cortar a folha de plástico na saída, o corte deve ser aparado para alisar.

4.2 Dobre os tubos de conexão com as bocas voltadas para cima, conforme mostrado na figura.

4.3 Remova as tampas de plástico das extremidades dos tubos e remova as tampas protetoras das extremidades dos conectores da tubulação.

4.4 Verifique se não há detritos dentro das bocas dos tubos de conexão.

4.5 Depois de alinhar o centro, gire a porca do tubo de conexão e aperte a porca o mais firmemente possível com a mão.

4.6 Use uma chave de torque para apertar a porca com o torque descrito na tabela de requisitos de torque; (Consulte a tabela de requisitos de torque na seção PRECAUÇÕES DE INSTALAÇÃO)

4.7 Envolva a junta com tubo isolante.

Nota: Para refrigerante R32, o conector deve ser colocado no exterior.

INSTALAÇÃO DA UNIDADE INTERIOR

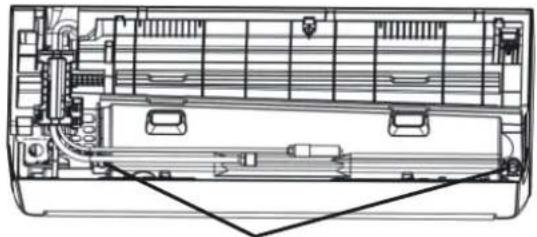

Passo 5: Conexão da Mangueira de Drenagem

5.1 Ajuste a mangueira de drenagem (se aplicável)

Em alguns modelos, ambos os lados da unidade interior são fornecidos com portas de drenagem, você pode escolher uma delas para conectar a mangueira de drenagem. E tampe a porta de drenagem não utilizada com a borracha fixada em uma das portas.

5.2 Conecte a mangueira de drenagem à porta de drenagem, certifique-se de que a junta esteja firme e que o efeito de vedação seja bom.
5.3 Enrole a junta firmemente com fita de teflon para garantir que não haja fugas.

Nota: Não dobre, torça ou puxe a ponta da mangueira de drenagem. A mangueira de drenagem deve manter ao longo de sua extensão no sentido descendente para facilitar o escoamento de água.

Passo 6: Conexão dos Cabos

6.1 Seleccione cabos de tamanho apropriado de acordo com a corrente máxima de operação na placa de identificação. (Comprove o tamanho dos cabos de acordo com a seção PRECAUÇÕES DE INSTALAÇÃO)

6.2 Abra o painel frontal da unidade interior.

6.3 Use uma chave de fenda para abrir a tampa da caixa de controlo elétrico, de modo a revelar o bloco de terminais.

6.4 Desaparafuse a braçadeira de cabos.

6.5 Insira uma extremidade do cabo na posição de caixa de controlo a partir da parte de trás da extremidade direita da unidade interior.

6.6 Ligue os fios ao terminal correspondente de acordo com o diagrama de cablagem na tampa da caixa de controlo eléctrico. E verifique se eles estão bem conectados.

6.7 Aparafuse a braçadeira de cabos para prender os cabos.

6.8 Volte a instalar a tampa da caixa de controlo elétrico e o painel frontal.

INSTALAÇÃO DA UNIDADE INTERIOR

Passo 7: Envolvimento de Tubos e Cabos

Após a conexão da tubulação de refrigerante, dos cabos e da mangueira de drenagem, para economizar espaço, protegê-los e isolá-los, deve-se envolvê-los com fita isolante antes de passá-los pelo furo da parede.

7.1 Organize bem os tubos, cabos e a mangueira de drenagem conforme a figura a seguir.

Cabo de conexão

Luva isolante

Tubo de refrigerante

Mangueira de drenagem

Nota: (I) Certifique-se de que a mangueira de drenagem esteja na parte inferior.

(II) Não dobre ou torça as partes.

7.2 Cubra a tubulação de refrigerante, os cabos e a mangueira de drenagem com fita isolante, de forma confiável.

Passo 8: Instalação da Unidade Interior

8.1 Passe lentamente os tubos, os cabos e a mangueira de drenagem pelo furo na parede.
8.2 Pendure a parte superior da unidade interior na placa de montagem.
8.3 Pressione e empurre levemente as partes esquerda e direita da unidade interior para que a unidade interior esteja firmemente fixada.
8.4 Pressione a parte inferior da unidade interior para que os encaixes nos ganchos da placa de montagem e certifique-se de que a unidade interior esteja firmemente conectada.

Às vezes, se os tubos de refrigerante já estiverem embutidos na parede, ou se você quiser conectar os tubos e cabos na parede, faça o seguinte:

(I) Pendure a parte superior da unidade interior na placa de montagem sem tubos e cabos
(II) Levante a unidade interior e desdobre os suportes da placa de montagem e use estes suportes para sustentar a unidade interior, para que haja um espaço operacional maior.
(III) Cubra a tubulação de refrigerante, os cabos e a mangueira de drenagem conforme os passos 4 a 7.

INSTALAÇÃO DA UNIDADE EXTERIOR

Passo 1: Escolha do Local da Instalação

Selecione um local que permita o seguinte:

1.1 Não instale a unidade exterior perto de fontes de calor, vapor, ou gás inflamável.
1.2 Não instale a unidade onde circulem ventos fortes ou num local muito poeirento.
1.3 Não instale a unidade onde circulem pessoas. Seleção um local onde o ruído e o ar expelido pelo aparelho não perturbem vizinhos.

1.4 Não instale a unidade onde possa ficar exposta a luz solar direta (Se for necessário, instale uma persiana que não interfira com a circulação do ar).

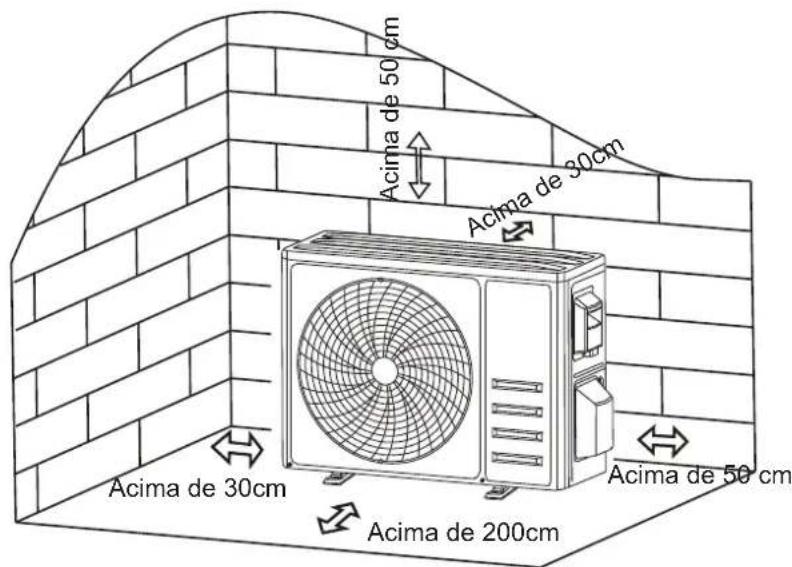

1.5 Deixe os espaços necessários, conforme mostra na figura, para que o ar circule livremente.

1.6 Instale a unidade exterior num local seguro e sólido.

1.7 Se a unidade exterior estiver sujeita a vibrações, coloque blocos de borracha em baixo dos pés da unidade.

Passo 2: Instalação da Mangueira de Drenagem

2.1 Este passo se aplica apenas a modelos com bomba de aquecimento.
2.2 Insira o conector de drenagem no orifício da parte inferior da unidade exterior.
2.3 Conecte a mangueira de drenagem ao conector corretamente.

Passo 3: Fixação da Unidade Exterior

3.1 Marque as posições de parafusos de expansão de acordo com as dimensões de instalação da unidade

3.2 Faça orifícios e limpe a poeira do concreto e instale os parafusos.

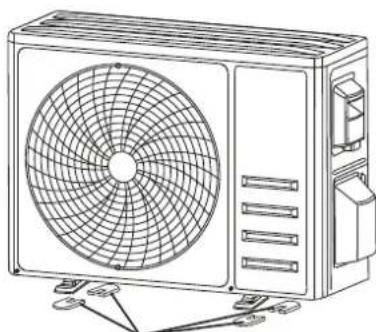

3.3 Se necessário, instale 4 placas de borracha (opcionais) ao redor dos orifícios antes de instalar a unidade exterior. Isso reduzirá vibração e ruído.

3.4 Coloque a base da unidade exterior de forma correta e instale os parafusos nos orifícios pré-perfurados.

3.5 Use uma chave para apertar os parafusos da unidade exterior de forma firmeza.

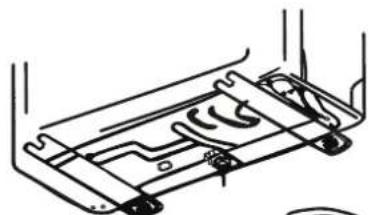

Nota:

A unidade exterior pode ser fixada na parede através de um suporte. Siga as instruções de montagem de suporte para fixá-lo na parede e, em seguida, prenda a unidade exterior nele e mantenha-o na horizontal. O suporte na parede deve ser capaz de suportar pelo menos 4 vezes o peso da unidade exterior.

Conector de drenagem
Mangueira de drenagem

INSTALAÇÃO DA UNIDADE EXTERIOR

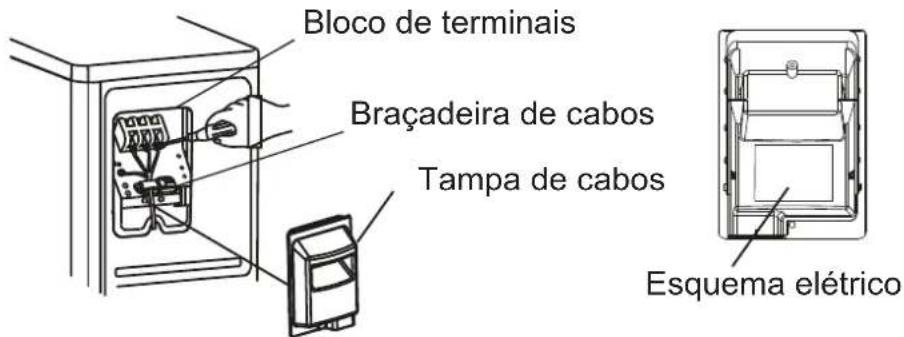

Passo 4: Instalação dos Cabos

4.1 Use uma chave de fenda Phillips para desparafusar a tampa de cabos, segure e pressione-a suavemente para removê-la.
4.2 Desaparafuse a braçadeira de cabos e retire-a.
4.3 Conecte os fios do cabo aos terminais correspondentes de acordo com o diagrama de fiação na tampa da caixa de cabos, e certifique-se de que todas as conexões estejam firmes e seguras.
4.4 Volte a instalar a braçadeira de cabos e a tampa de cabos.

Nota: Antes de conectar os cabos das unidades interior e exterior, a energia deve ser cortada.

Bloco de terminais

Passo 5: Conexão da Tubulação de Refrigerante

5.1 Desaparafusa a tampa de válvula (se houver), segure e pressione-a para baixo suavemente para removê-la.
5.2 Remova as capas protetoras da extremidade das válvulas.
5.3 Remova as tampas de plástico das extremidades dos tubos e verifique se não há detritos dentro das bocas dos tubos de conexão.
5.4 Depois de alinhar o centro, gire a porca de alargamento do tubo de conexão e aperte a porca o mais firmemente possível com a mão.
5.5 Use uma chave de boca para segurar o corpo da válvula e use uma chave de torque para apertar a porca de alargamento com o torque descrito na tabela de requisitos de torque.

(Consulte a tabela de requisitos de torque na seção PRECAUÇÕES DE INSTALAÇÃO)

INSTALAÇÃO DA UNIDADE EXTERIOR

Passo 6: Bomba de Vácuo

6.1 Use uma chave de boca para retirar as tampas de proteção da junta de inspeção, da válvula de baixa pressão e da válvula de alta pressão da unidade exterior.
6.2 Conecte a mangueira de pressão do conjunto de manómetros à junta de inspeção da válvula de baixa pressão da unidade exterior.
6.3 Conecte a mangueira de carregamento do conjunto de manómetros à bomba de vácuo.
6.4 Abra a válvula de baixa pressão do conjunto de manómetros e feche a válvula de alta pressão.
6.5 Ligue a bomba de vácuo para evacuar o sistema.
6.6 Deixe a bomba de vácuo em funcionamento pelo menos 15 minutos, ou até que o manómetro leia -0,1 MPa (-76 cmHg)
6.7 Feche a válvula de baixa pressão do conjunto de manómetros e desligue a bomba de vácuo.
6.8 Mantenha a pressão por 5 minutos, depois verifique se não houve alteração superior a 0,005 MPa no manómetro composto.
6.9 Abra a válvula de baixa pressão no sentido anti-horário por 1/4 de volta com uma chave hexagonal para abastecer um pouco de refrigerante no sistema e, feche a válvula de baixa pressão após 5 segundos, e remova rapidamente a mangueira de pressão.
6.10 Verifique todas as juntas internas e externas quanto a fugas de água com sabão ou detetor de fuga.
6.11 Abra totalmente a válvula de baixa pressão e a válvula de alta pressão da unidade exterior com a chave hexagonal.
6.12 Volte a instalar as tampas de proteção da junta de inspeção, da válvula de baixa pressão e da válvula de alta pressão da unidade exterior.
6.13 Volte a instalar a tampa de válvula.

Inspeções antes do Teste de Execução

Faça as seguintes verificações antes do teste de execução.

Descrição Método de inspeção
Inspeção de segurança elétrica	Verifique se a tensão da fonte de energia atende às especificações.Verifique se existe alguma ligação errada ou em falta entre as linhas de alimentação, linha de sinal e fios de terra.Verifique se a resistência à terra e a resistência de isolamento atendem aos requisitos.
Inspeção de segurança da instalação	Verifique a direção e suavidade do tubo de drenagem.Verifique se a junta da tubulação de refrigerante está completamente instalada.Verifique a segurança da instalação da unidade exterior, placa de montagem e unidade interior.Verifique se as válvulas estão totalmente abertas.Verifique se não há corpos estranhos ou ferramentas deixados dentro da unidade.Verifique se as lâminas e o painel da entrada de ar da unidade interior estão completamente instalados.
Deteção de fuga de refrigerante	A junta da tubulação, o conector das duas válvulas da unidade exterior, o carretel da válvula, a junta de soldagem, etc., onde pode ocorrer fugas.Método de detecção com espuma:Aplique água de sabão ou espuma uniformemente nas partes onde podem ocorrer fugas e observe se há bolhas, e no caso negativo, significa que não há fugas.Método de detecção com detetor:Use um detector de fugas profissional e leia as instruções de funcionamento, detecte na posição em que podem ocorrer fugas.A duração da detecção de fugas em cada local deve durar 3 minutos ou mais;Se o resultado do teste mostrar que há fugas, aperte a porca e repita o teste novamente até que não haja fugas;Após a detecção de fugas ser concluída, envolva o conector do tubo exposto da unidade interior com material de isolamento térmico e fixe-o com fita isolante.

OPERAÇÃO DE TESTE

Instruções do Funcionamento Experimental

1. Ligue a fonte de energia.
2. Pressione o botão ON/OFF no controlo remoto para ligar o ar condicionado.

3. Pressione o botão Mode para alternar entre os modos COOL e HEAT.
   Em cada modo, defina como seguinte: COOL-Definir a temperatura mais baixa HEAT-Definir a temperatura mais alta

4. Deixe o ar condicionado funcionar por cerca de 8 minutos em cada modo para verificar se todas as funções estão normais e se podem responder ao controlo remoto corretamente. Verifique as funções conforme recomendado:

4.1 Se a temperatura do ar de saída é normalmente no modo cool e modo heat
4.2 Se a água drenar corretamente da mangueira de drenagem
4.3 Se as lâminas horizontais e verticais (opcionais) girarem corretamente

1. Observe o estado do teste de execução do ar condicionado por pelo menos 30 minutos.

2. Após o teste de execução, returne à configuração normal e pressione o botão ON/OFF no controlo remoto para desligar o aparelho.

3. Informe o usuário para ler este manual cuidadosamente antes de usar, e demonstre ao usuário como usar o ar condicionado, incluindo os conhecimentos necessários para reparação e manutenção, e lembre-o de guardar os acessórios.

Nota:

Se a temperatura ambiente estiver fora da faixa prescrita, consulte a seção "INSTRUÇÕES DE OPERAÇÃO"; se não for possível funcionar no modo COOL ou HEAT, levante o painel frontal e siga as instruções sobre a operação do botão de emergência para entrar no modo COOL ou HEAT.

MANUTENÇÃO
Avisos	Antes da limpeza, a máquina deve ser desligada e a energia cortada por mais de 5 minutos.Não lave o ar condicionado com água em nenhuma circunstância.Líquidos voláteis (como diluente ou gasolina) podem danificar o ar condicionado, portanto, use apenas um pano macio e seco ou um pano húmido humedecido com detergente neutro para limpar o ar condicionado.Limpe o filtro regularmente para evitar que a poeira cubra e afete o efeito do filtro. Se o ambiente de trabalho estiver empoeirado, a frequência de limpeza deve ser aumentada de forma adequada.Depois de remover o filtro, não toque nas aletas do dissipador de calor da unidade interior para evitar arranhões.

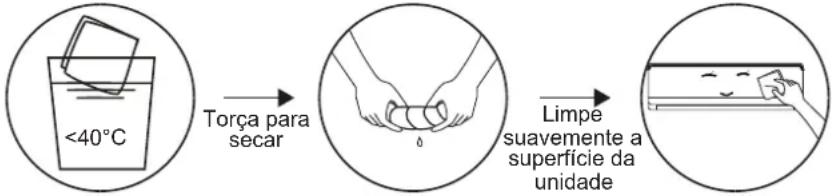

Limpeza da unidade	Dica: Limpe frequentemente para manter o ar condicionado limpo e bonito.
Desmontagem e montagem do filtro	Retire o filtro da unidade Limpe o filtro com água e sabão e seque-o ao ar Substitua o filtro Dica: Se se verificar que a poeira se acumulou no filtro, limpe o filtro a tempo para garantir que o interior do aparelho de ar condicionado é limpo, saudável e eficiente.
Reparação e manutenção	Quando o ar condicionado não estiver em uso por um longo tempo, faça o seguinte: Retire as baterias do controlo remoto e desligue o ar condicionado da fonte de energia.Após um longo tempo sem operação:Limpe o aparelho e o filtro;Verifique se há obstáculos na entrada e saída de ar das unidades interior e exterior;Verifique se o tubo de drenagem está desobstruído;Instale as baterias do controlo remoto e ligue a fonte de energia.

RESOLUÇÃO DE PROBLEMAS

FALHA CAUSAS POSSÍVEIS
O aparelho não funciona	Falta de alimentação elétrica/ficha desligada
	Motor do ventilador da unidade interior/exterior danificado
	Disjuntor termomagnético do compressor defeituoso
	O dispositivo de proteção ou os fusíveis estão avariados
	As conexões estão soltas ou a ficha está desligada.
	Por vezes para de funcionar para proteger o aparelho.
	Tensão superior ou inferior à faixa de tensão
	A função TIMER ON está ativada.
	Painel de controlo electrónico danificado
Odor estranho Filtro de	ar sujo.
Ruído de água corrente	Retorno do líquido no circuito de refrigeração
Borrifos de água nebulizada provenientes da saída de ar	Isto ocorre quando o ar na sala se torna muito frio, por exemplo nos modos COOLING ou DEHUMIDIFYING/DRY.
Ouve-se um ruído estranho	Este ruído é produzido pela expansão ou contração do painel frontal devido às variações térmicas e não representa um problema.
Fluxo de ar insuficiente, quente ou frio	A configuração de temperatura é inadequada.
	A entrada e a saída do ar condicionado estão obstruídas.
	Filtro de ar sujo.
	A velocidade do ventilador está regulada no mínimo.
	Há outras fontes de calor na sala.
	Falta refrigerante.
O aparelho não responde aos comandos.	O controlo remoto não está suficientemente perto da unidade interior.
	As baterias do controlo remoto precisam ser substituídas.
	Há obstáculos entre o comando remoto e o recetor de sinal da unidade interior.
O ecrã está desligado	Função DISPLAY activa.
	Falta de alimentação elétrica
Desligue o ar condicionado imediatamente e desligue a alimentação em caso de:	Ruídos estranhos durante o funcionamento.
	Painel de controlo electrónico danificado
	Fusíveis ou interruptores avariados.
	Borrifos de água ou objetos no interior do aparelho.
	Cabos ou fichas demasiado quentes.
	Odores muito fortes provenientes do aparelho.

RESOLUÇÃO DE PROBLEMAS

CÓDIGO DE ERRO NO ECRÃ

Se ocorrer um erro, o ecrã da unidade interior poderá exibir um dos seguintes códigos de erro:

Ecrã Descrição de falha
E1	Falha do sensor de temperatura ambiente da unidade interior
E2	Falha do sensor de temperatura da tubulação da unidade interior
E3	Falha do sensor de temperatura da tubulação da unidade exterior
E4	Fuga ou falha do sistema de refrigerante
E6	Mau funcionamento do motor do ventilador interno
E7	Falha no sensor de temperatura ambiente exterior
E0	Falha de comunicação interior e exterior
E8	Falha no sensor de temperatura de descarga exterior
E9	Falha do módulo IPM externo
ER	Falha de detecão de corrente externa
EE	Falha de EEPROM de PCB externa
EF	Falha do motor do ventilador da unidade exterior
EX	Falha do sensor de temperatura de admissão da unidade exterior

DIRETRIZES DE ELIMINAÇÃO (Europeias)

O aparelho contém refrigerante e outros materiais potencialmente perigosos. Ao eliminar este aparelho, a lei obriga a uma recolha e tratamento especiais. NÃO elimine este produto junto com os resíduos domésticos ou com os resíduos municipais indiscriminados.

Ao eliminar este aparelho, tem as seguintes opções:

• Elimine o aparelho junto das respetivas instalações de recolha de resíduos eletrónicos municipais.
• Ao comprar um novo aparelho, o revendedor irá recolher o aparelho antigo gratuitamente.
• O fabricante também irá recolher o aparelho antigo gratuitamente.
• Venda o aparelho a centros de reciclagem de resíduos certificados.
• A eliminação deste aparelho na floresta ou noutros ambientes naturais constitui um perigo para a sua saúde e para o ambiente. Poderá ocorrer a fuga de substâncias perigosas para as águas do solo, entrando posteriormente na cadeia alimentar.

Corberó

"PP" significa "Buscando el enrutador"

"SA" significa "conectado al enrutador"

"AP" significa "conectado al servidor"

"PP" significa "Buscando el enrutador"

"SA" significa "Conectando al enrutador"

"AP" significa "Conectando al servidor"

Manual de Instruções do Utilizador da Função Wi-Fi

Esta descrição é válida para ares-condicionados com função Wi-Fi. Leia o manual cuidadosamente antes de utilizar o produto e guardá-lo para referência futura.

Vamos começar!

Guia de operação. Observe as instruções simples abaixo como referência.

Passos de Operação Itens de Operação Nova a Conta		Reinstalar o APP (registado antes)
Passo 1 Baixar e instalar o APP SIM SIM
Passo 2 Ativar o APP SIM SIM
Passo 3 Registar a Conta SIM NÃO
Passo 4 Login SIM SIM
Passo 5	Adicionar dispositivo a controlo	SIM

Nota: Se você registou uma conta e adicionou um dispositivo antes, ao reinstalar o APP de novo e autenticar-se, restará um dispositivo adicionado.

Cuidado FCC (FCC ID: 2AJCLTWAC-TYWFS)

Este dispositivo está de acordo com a parte 15 das Regras FCC. A operação está sujeita às duas condições a seguir: (1) Este dispositivo não pode causar interferência nociva, e (2) ele deverá aceitar qualquer interferência recebida, incluindo toda interferência que possa causar a operação indesejada.

Qualquer mudança ou modificação não expressamente aprovada pelo departamento de conformidade pode anular a autoridade do utilizador para operar o equipamento.

Nota: Este equipamento foi testado e está de acordo com os limites para um dispositivo de classe digital B, conforme a parte 15 das regras FCC. Esses limites foram projetados para fornecer uma proteção razoável contra interferência nociva em uma instalação residencial. Este equipamento gera usos e pode irradiar frequência de energia e, se não instalado de acordo com as instruções, pode causar interferência nociva a comunicações de rádio. Entretanto, não há garantia que a interferência não ocorrerá em uma instalação particular. Se esse equipamento não causar a interferência nociva de rádio ou na recepção de TV (o que pode ser verificado ao se desligar e ligar o equipamento), recomenda-se que o utilizador tente corrigir a interferência com um ou mais medidas a seguir:

-Reoriente ou realoque a antena de recepção.

-Aumenta a separação entre o equipamento e o receptor.

-Conecta o equipamento na tomada de um circuito diferente da conexão do receptor.

-Consulte o revendedor ou um técnico de rádio/TV experiente para obter ajuda.

A distância entre o utilizador e o dispositivo deve ser de pelo menos 20 cm.

ÍNDICE

Especificações e informações básicas de módulo Wi-Fi.... 1

Baixar e instalar o APP....2

Ativar o APP .... 3

Registo 4

Login....6

Resolução de problemas 30

Especificações e informações básicas de módulo Wi-Fi

1. Especificações mínimas num telemóvel inteligente:

Versão Android 5.0 ou superior

Versão IOS 9.0 ou superior

2. Parâmetros básicos para módulo Wi-Fi

Parâmetros Detalhes
Frequência de rede 2,400 - 2,500GHz
Normas de WLAN IEEE 802.11 b/g/n (canais 1-14)
Compatibilidade de pilha de protocolo	IPv4/IPv6/TCP/UDP/HTTPS/TLS/MulticastDNS
Apoio à segurança WEP/WPA/WPA2/AES128
Redes compatíveis STA/AP/STA+AP

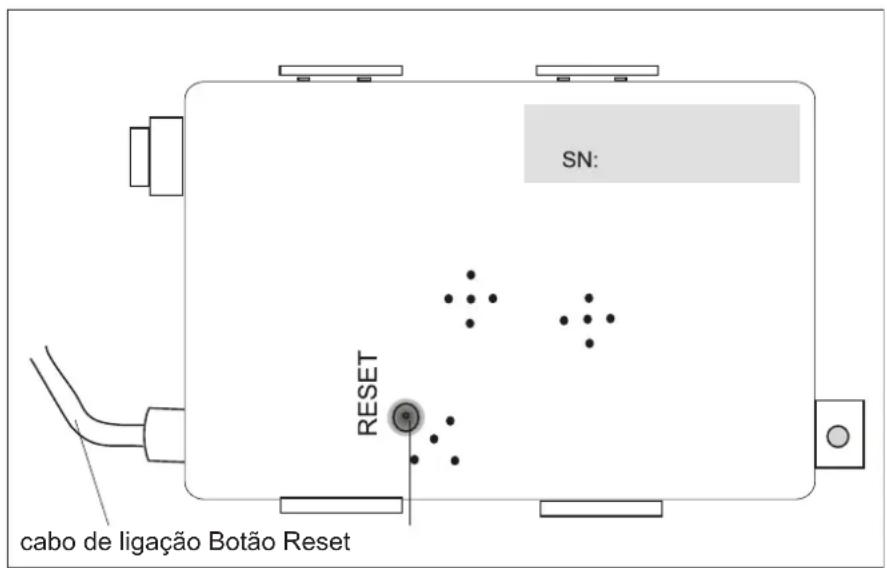

3. Localização de módulo Wi-Fi e aparência em unidade interna

Abra o painel frontal. O módulo de Wi-Fi está próximo da tampa da caixa elétrica no painel.

Para o telemóvel inteligente Android

Método 1: Digitalize o código QR com um digitalizador. A seguir, baixe e instale o APP.

Método 2: Abra "Play Store" no seu telemóvel inteligente e procure por "SmartLife-SmartHome". Em seguida, baixe e instale o APP.

Para iPhone

Método 1: Digitalize o código QR e siga as dicas para acessar a "AppStore" e baixar e instalar o APP.

Método 2: Abra a "AppStore" da Apple no seu telemóvel inteligente e procure por "SmartLife-SmartHome". Em seguida, baixe e instale o APP.

Nota:

Ative as permissões de Armazenamento / Localização / Câmara para este APP ao instalar. Caso contrário, ocorrerão alguns problemas ao operar.

Na primeira vez que o APP for utilizado, precisará ser ativado.

1. Baixe o APP "SmartLife-SmartHome" no seu telemóvel inteligente.

SmartLife-SmartHome

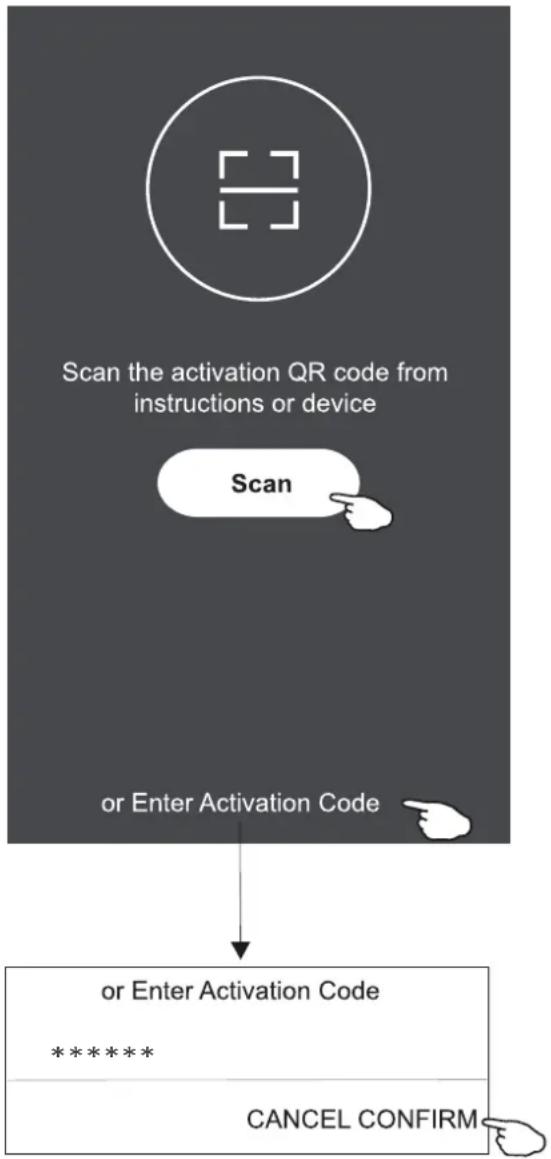

1. Método 1: Toque no botão "Scan" para digitalizar o código de ativação QR correto.

Método 2: Toque em “or Enter Activation Code” no canto do ecrã, e então digite o código de ativação ou toque em “CONFIRM”.

Ativar código QR e código de ativação

Nota: sem o código QR ou o de ativação, não será possível ativar o APP ou utilizá-lo. Mantenha-os seguros.

Registo

1. Se você não tiver uma conta, toque no botão "Register".
2. Leia a política de privacidade e toque em "Agree".

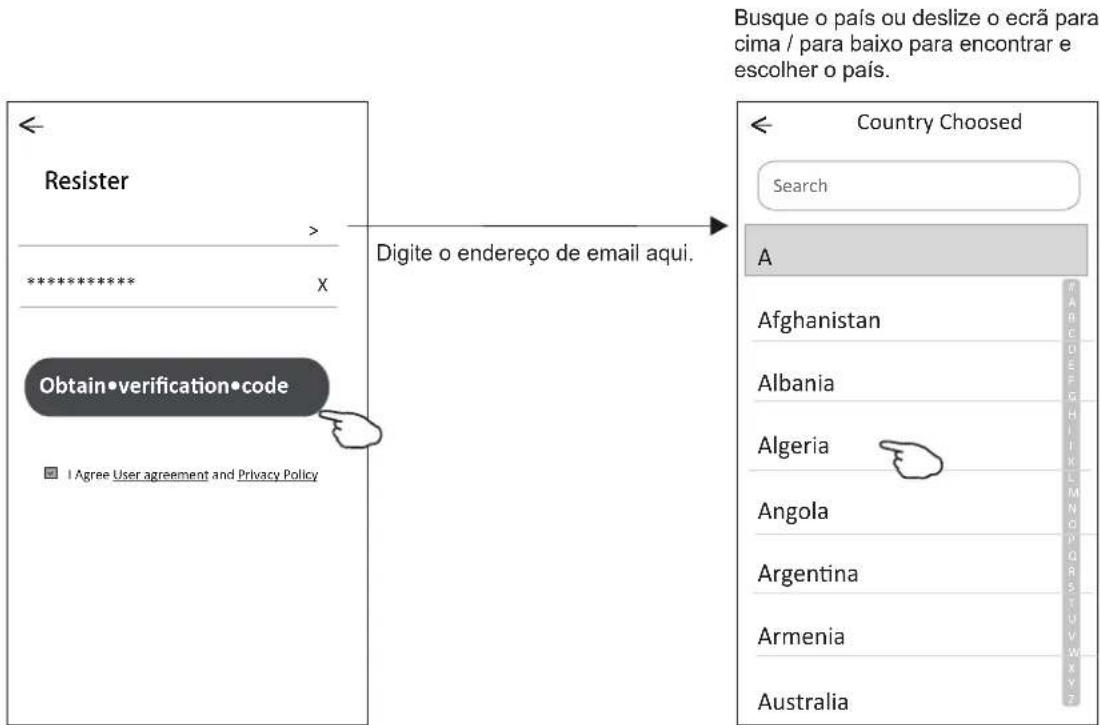

1. Toque em ">" e escolha o país.
2. Digite o endereço de email.
3. Toque no botão "Obtain verification code".

Registo

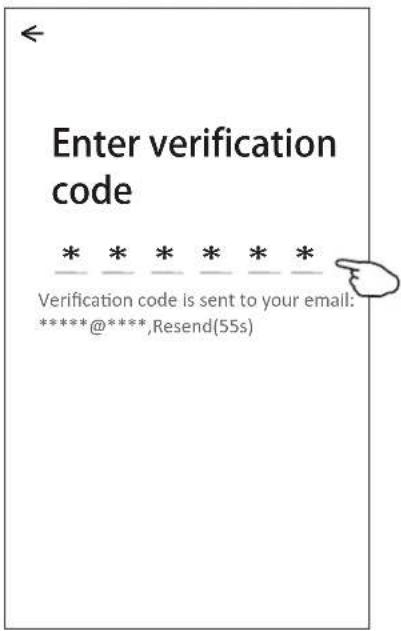

1. Digite o código de verificação recebido do email.
2. Defina uma senha com 6 a 20 caracteres, incluindo letras e números.
3. Toque em "Done".

1. Toque em "Log in with existing account".
2. Digite a sua conta registada e senha.
3. Toque no botão "Log in".

Digite a sua conta (endereço de email) aqui. Digite a senha.

Login

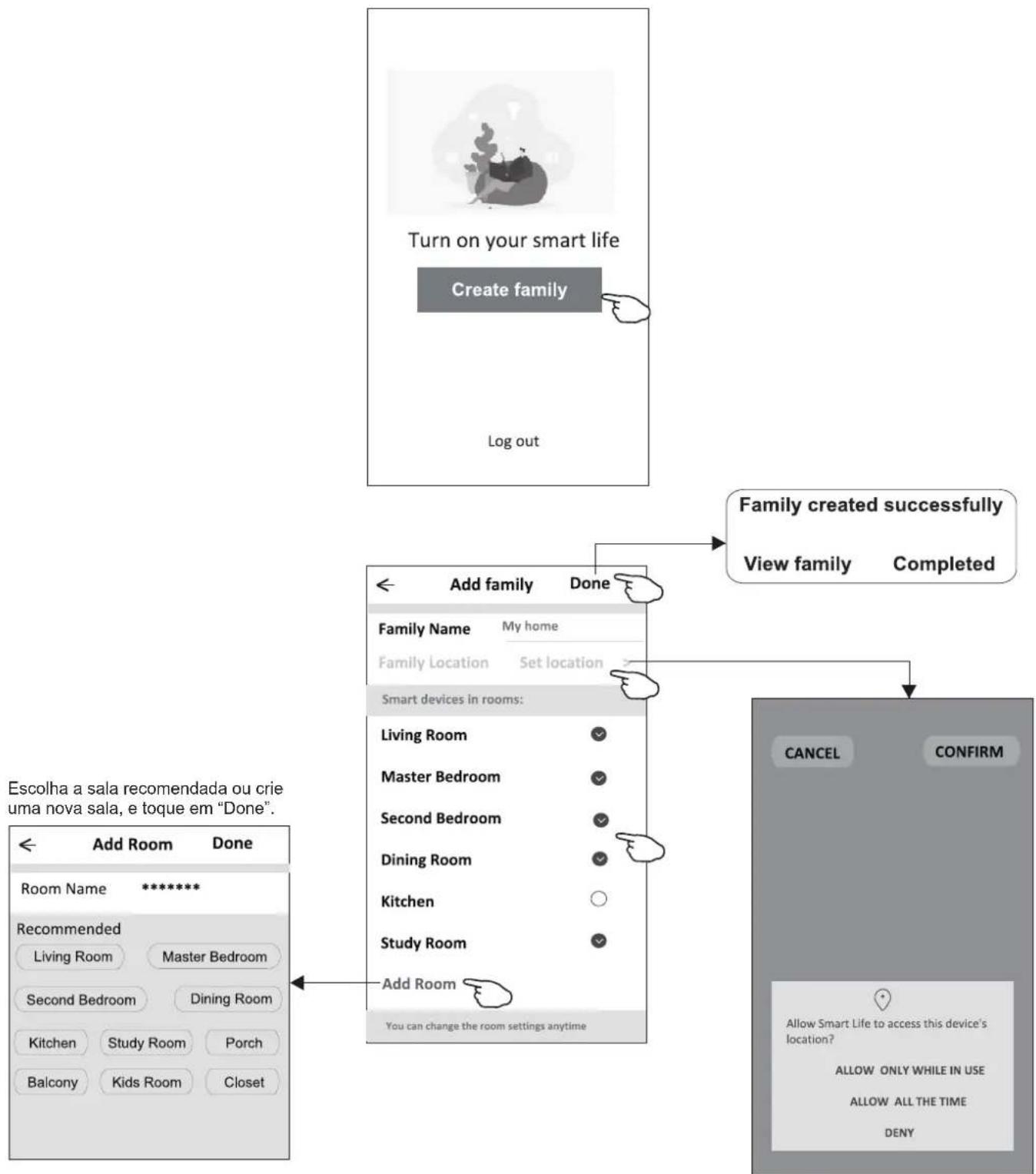

Na primeira vez que o APP for utilizado, será necessário criar uma família.

1. Toque em "Create family".
2. Crie um nome para a família.
3. Defina a localização.
4. Escolha as salas padrão ou adicione novas salas.
5. Toque em "Done" e "Completed".

O APP pode abrir o mapa no seu telefone, e você poderá definir a localização em que está.

Login

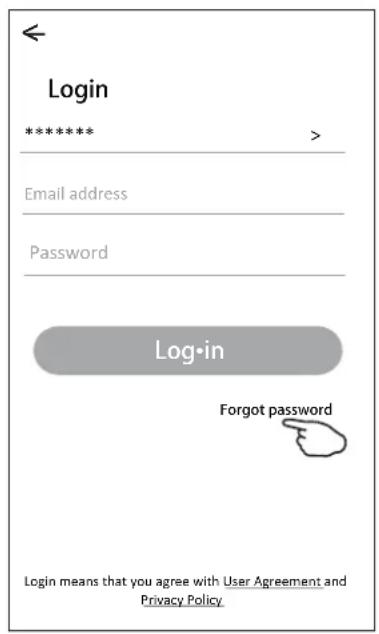

Esqueci a senha

Se você esqueceu a senha ou deseja redefinir a sua senha, execute os passos a seguir:

1. Toque em "Forgot password".
2. Toque na sua conta (endereço de email) e toque em "Obtain verification code".
3. Digite o código de verificação recebido por email.
4. Defina a nova senha e toque no botão "Done".

Há dois modos CF (conexão rápida) e AP (ponto de acesso) para adicionar o dispositivo.

Modo CF

1. Ative a unidade interna. Não há necessidade de ligar o ar condicionado.
2. Clique em "+" no canto superior direito do ecrã principal ou toque em "Add device" do quarto que não possuir um dispositivo.
3. Toque na logo "Split Air conditioner".
4. Digite a senha do Wi-Fi, que é a mesma que o seu telemóvel inteligente utilizou para conectar, e então toque em "Next".
5. Siga os comentários do próximo ecrã para redefinir o módulo Wi-Fi e então marque "Confirm the device is reset", e toque em "Next".
6. Você pode ver a taxa percentual do processo de conexão, ao mesmo tempo, que vê "PP", "SA" e "AP" piscando no visor interno.
   "PP" significa "Searching the router"
   "SA" significa "Connected to the router"
   "AP" significa "Connected to the server"

Há dois métodos de adicionar o dispositivo. Modo 2-AP

1. Ative a unidade interna. Não há necessidade de ligar o ar condicionado.
2. Clique em "+" no canto superior direito do ecrã principal ou toque em "Add device" do quarto que não possuir um dispositivo.
3. Toque na logo "Split Air conditioner".
4. Digite a senha do Wi-Fi, que é a mesma que o seu telemóvel inteligente utilizou para conectar, e então toque em "Next".
5. Toque no canto superior direito e escolha "AP Mode" (modo AP). Em seguida, siga os comentários do ecrã para redefinir o módulo Wi-Fi e marque "Confirm the device is reset" (confirmar se o dispositivo foi redefinido), e clique em "Next" (próximo).
6. Leia as instruções com cuidado e toque em "Connect now" (conectar-se agora).
7. No ecrã de configuração da rede, seleccione "SmartLife-****", e toque em "←".
8. Você pode ver a taxa percentual do processo de conexão, ao mesmo tempo, que vê "PP", "SA" e "AP" piscando no visor interno.
   "PP" significa "Searching the router"
   "SA" significa "Connected to the router"
   "AP" significa "Connected to the server"

O ecrã de controlo do dispositivo aparecerá automaticamente após adicionar o dispositivo.

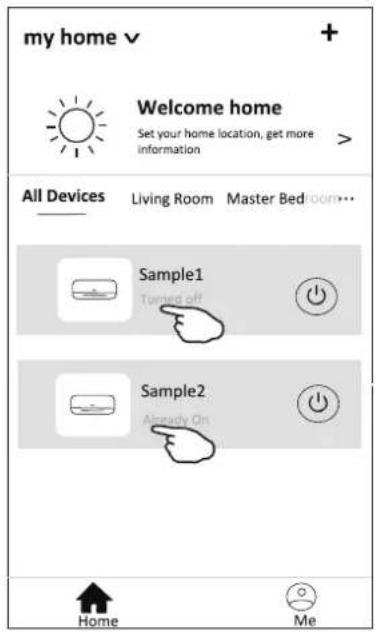

O ecrã de controlo do dispositivo aparecerá manualmente ao tocar o nome do dispositivo no ecrã inicial.

Há duas formas diferentes de controlo que formam a base dos diferentes softwares ou firmware de módulo Wi-Fi. Leia o manual da interface real de controlo cuidadosamente.

Formulário de controlo 1 Formulário de controlo 2

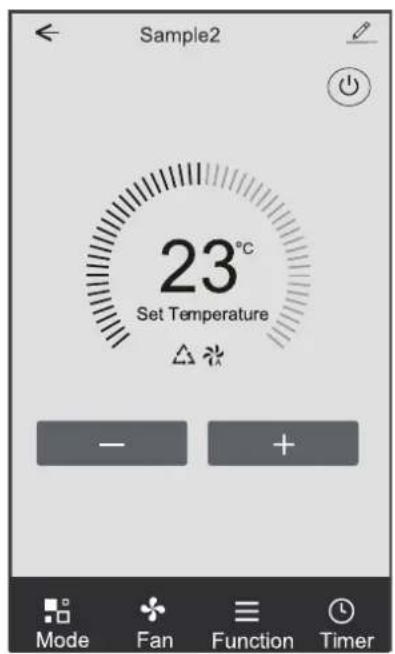

Formulário de controlo 1

Interface de controlo principal

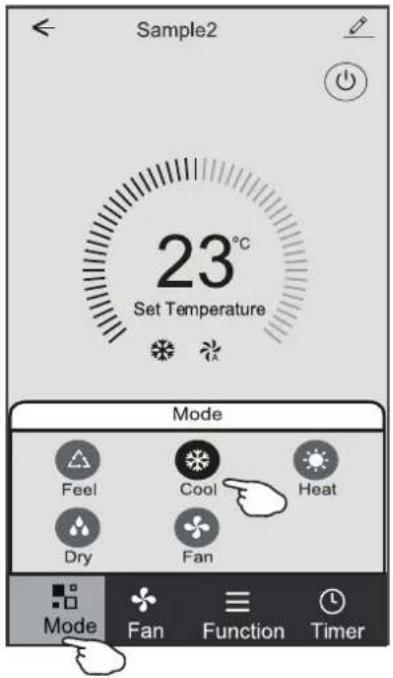

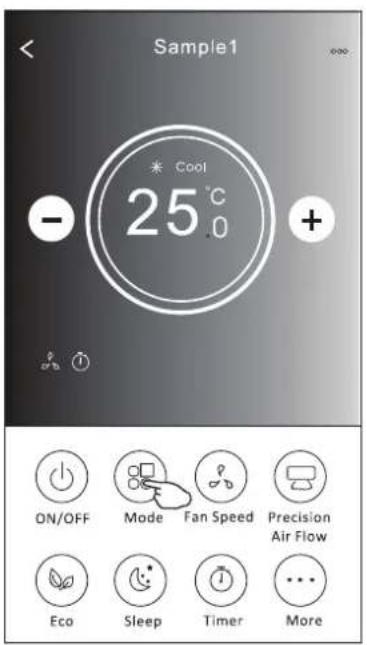

Formulário de controlo 1 - Definição do modo

1. Toque em Mode para fazer aparecer o ecrã de modo.
2. Seleccione um dos modos Feel / Cool / Heat / Dry / Fan.
3. Toque em qualquer lugar da configuração de temperatura para cancelar a configuração de modo.

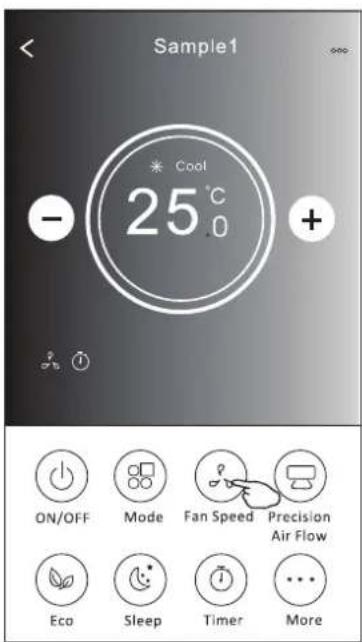

Formulário de controlo 1 - Seleccionar a velocidade do ventilador

1. Toque em Fan para abrir o ecrã do ventilador.
2. Seleccione um dos ventiladores de velocidade High / Med / Low / Auto.
3. Toque em qualquer lugar da configuração de temperatura para cancelar a seleção.

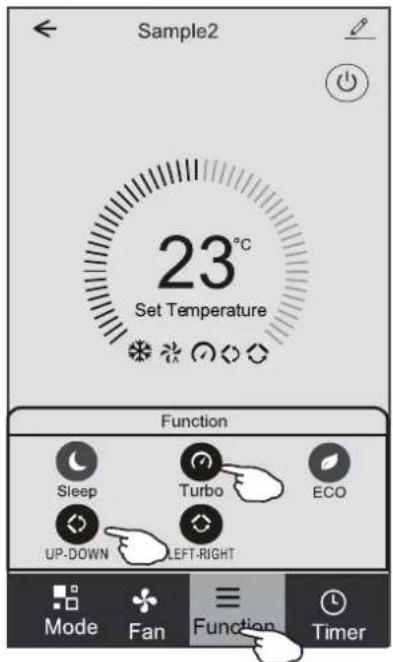

Formulário de controlo 1 - Definição da função

1. Toque na função para fazer aparecer o ecrã de Função.
2. Seleccione uma das funções Sleep / Turbo / ECO.

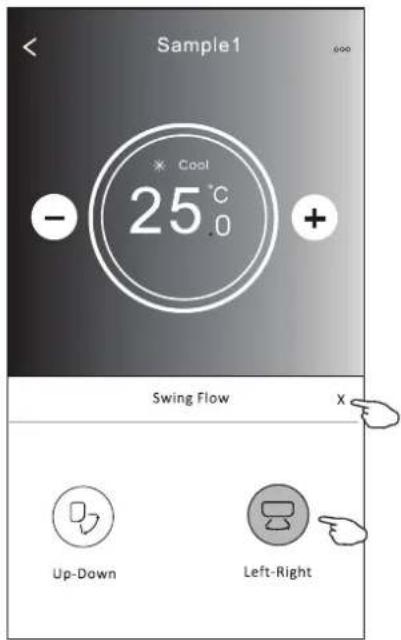

3. Seleccione UP-DOWN / LEFT-RIGHT para troca automática de direção no sentido CIMA-BAIXO-ESQUERDA-DIREITA.
4. Toque em qualquer lugar da configuração de temperatura para cancelar a configuração de Função.

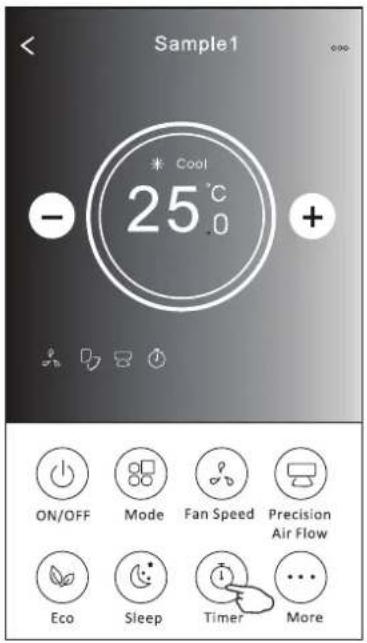

Formulário de controlo 1 - Acrescentar temporizador

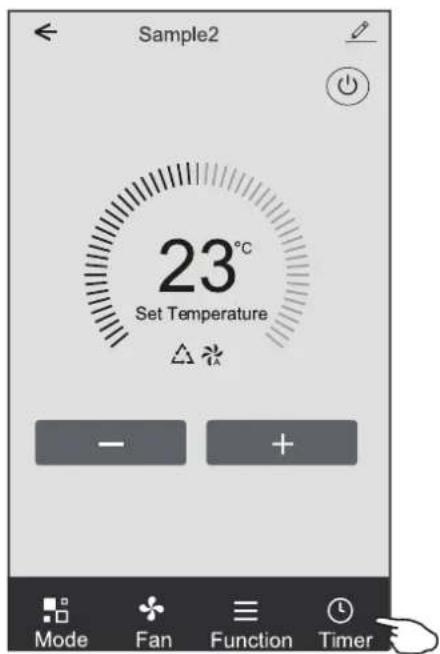

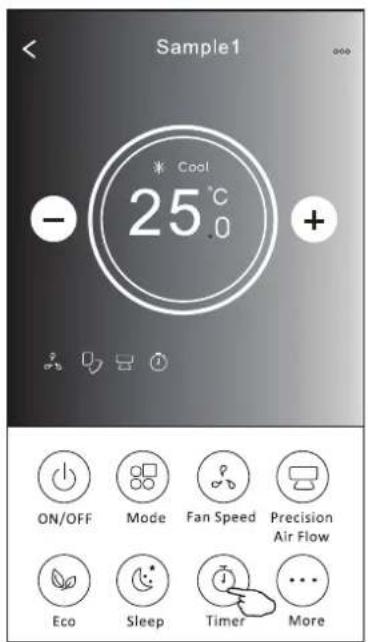

1. Toque em Timer para abrir o ecrã Add Timer.
2. Toque em "Add Timer".

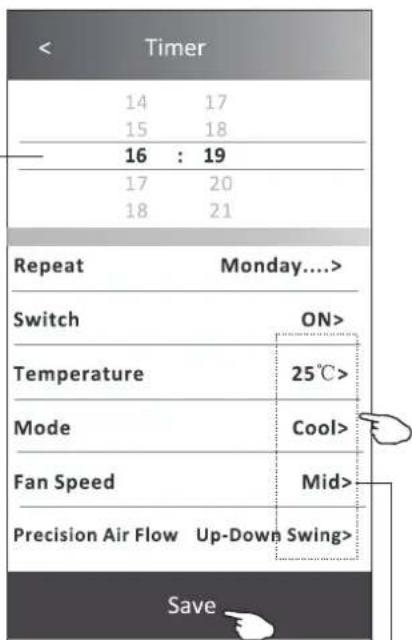

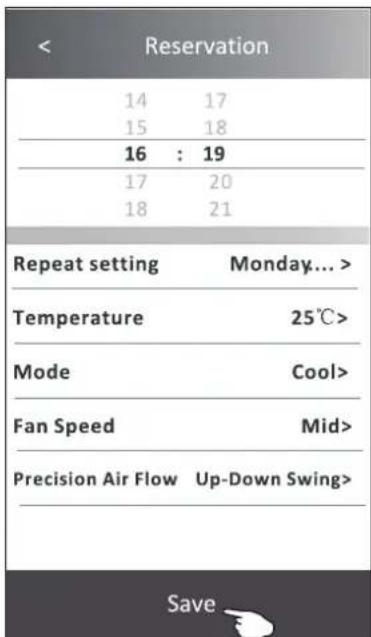

Formulário de controlo 1 - Acrescentar temporizador

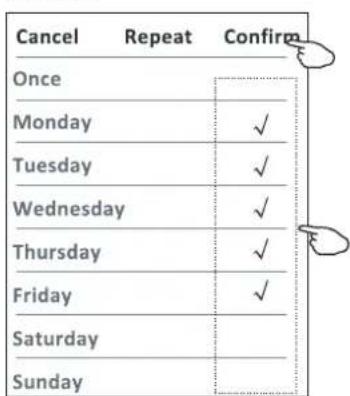

1. Seleccione a hora, os dias de repetição, e Timer on/off.
2. Seleção o Mode/Fan speed/Function e a temperatura de configuração para Timer on.
3. Toque em "Save" para adicionar o Timer.

Timer On Timer Off

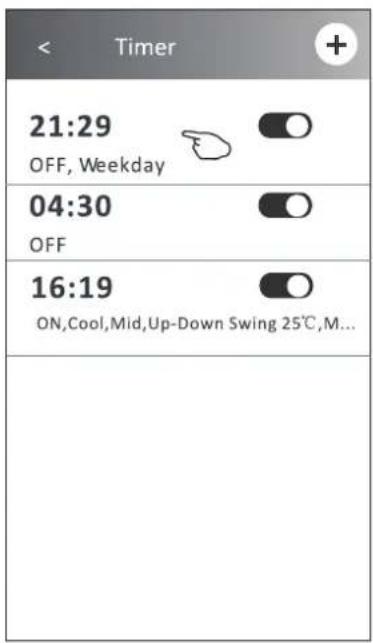

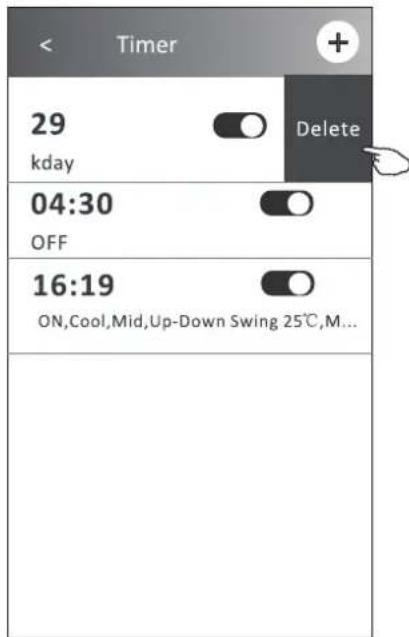

Formulário de controlo 1 - Gestão do Timer

1. Toque na barra do Timer para alterar o Timer da mesma forma que o processo de adicioná-lo.
2. Clique na chave para ativar ou desativar o Timer.
3. Segure a barra do Timer por cerca de 3 segundos e faça aparecer o ecrã "Remove Timer". Em seguida, toque em CONFIRM para removê-lo.

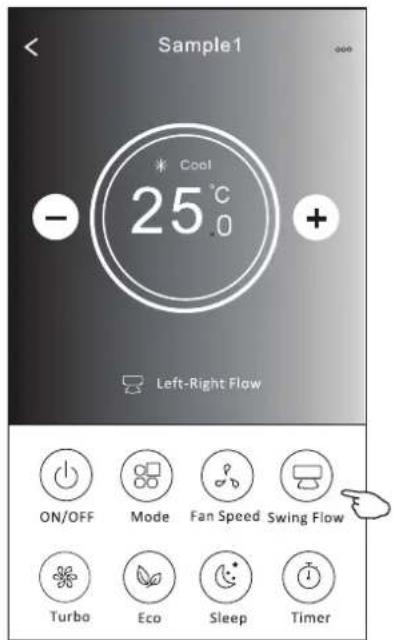

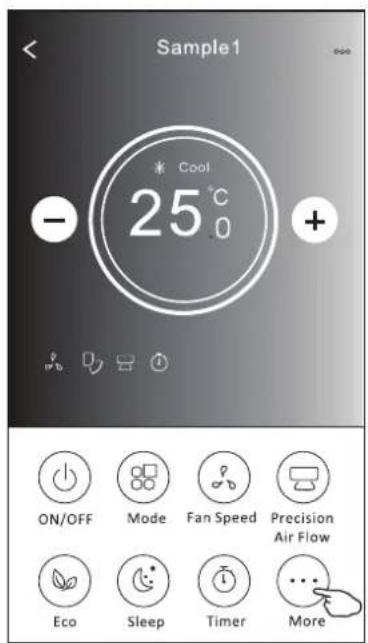

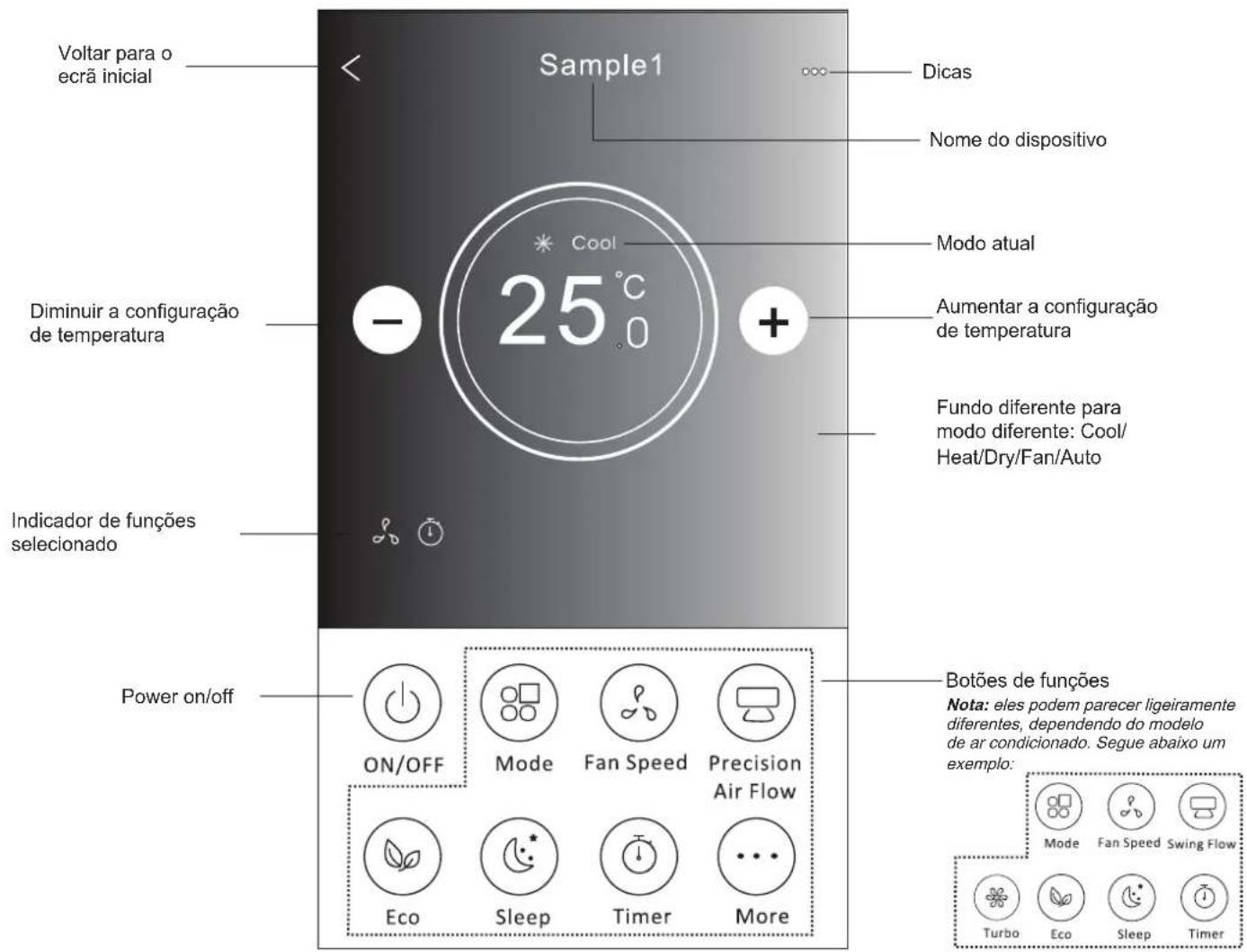

Formulário de controlo 2

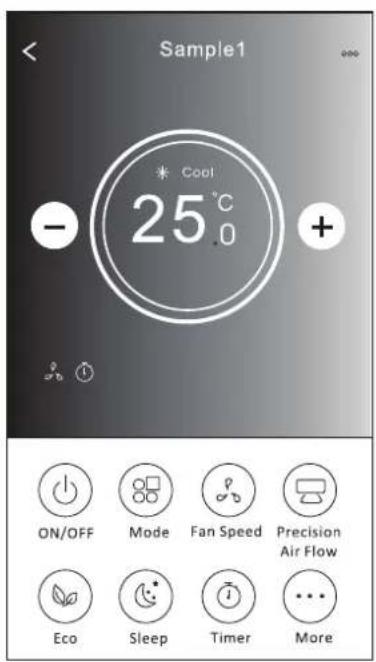

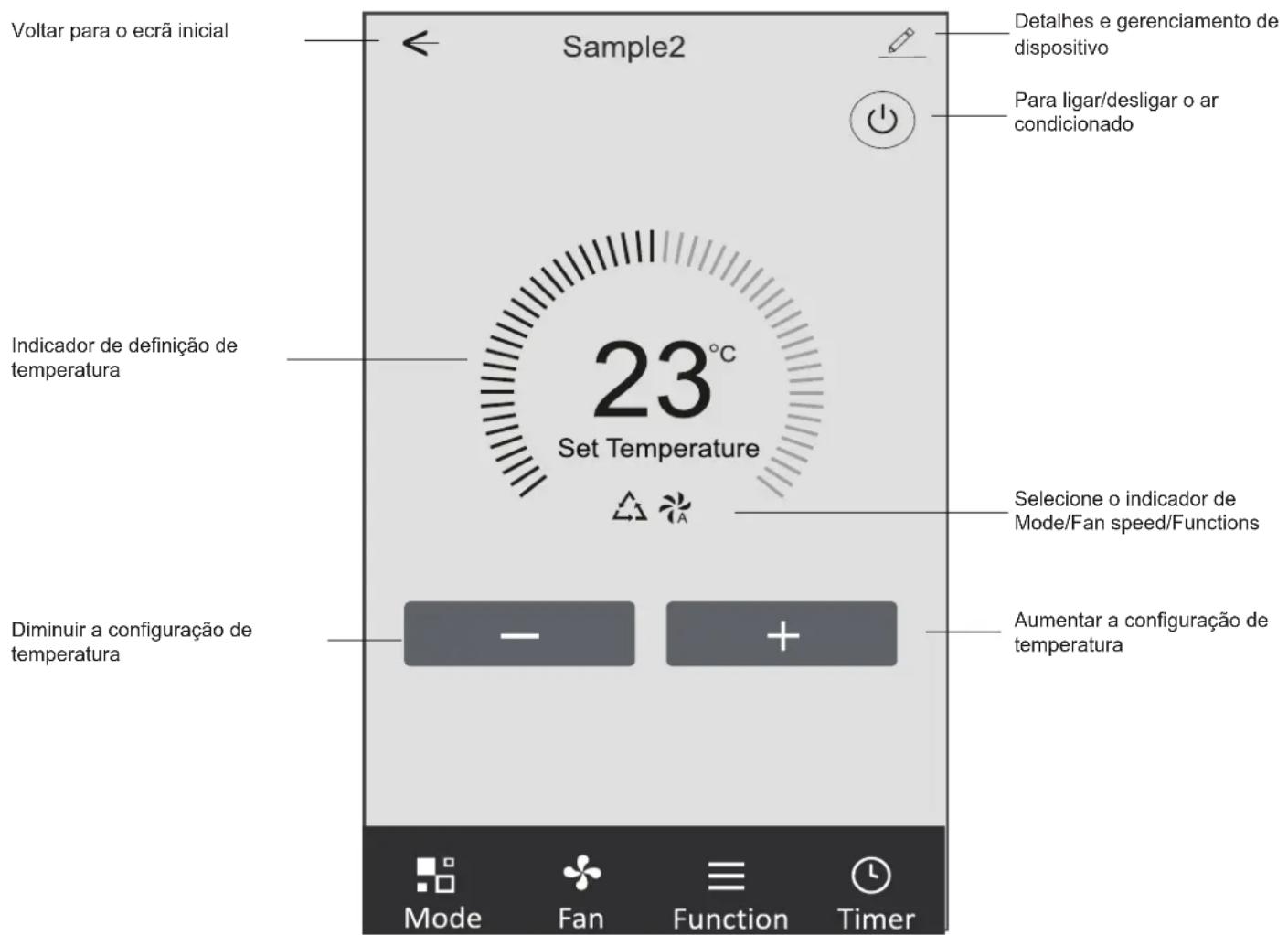

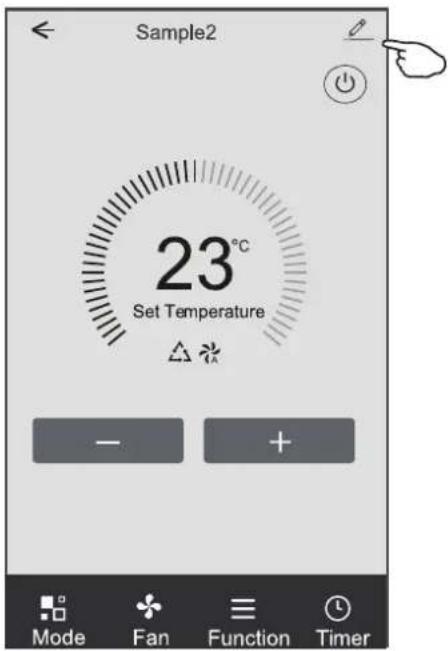

Interface de controlo principal

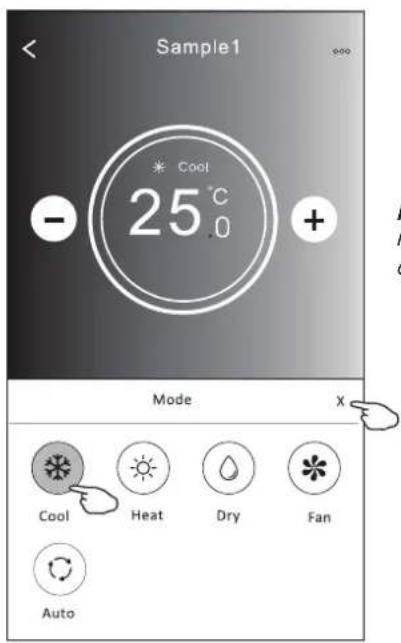

Formulário de controlo 2 - Definição do modo

1. Toque no botão Mode.
2. Há 5 modos no ecrã Mode. Toque em um botão para definir a temperatura de funcionamento do ar condicionado.
3. Toque no botão X para voltar à tela de controlo principal.
4. O modo e o fundo serão alterados no ecrã.

Nota: leia cuidadosamente os detalhes de cada modo no manual de instruções para controlar mais confortavelmente.

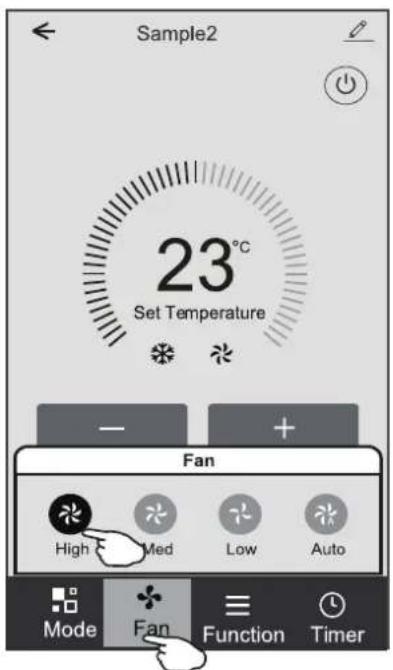

Formulário de controlo 2 - Seleção de velocidade do ventilador

1. Toque no botão de velocidade do ventilador.
2. Escolha a velocidade desejada e toque nela.
3. Toque no botão X para voltar à tela de controlo principal.
4. O indicador de velocidade selecionada de ventilador aparecerá no ecrã.

Mode Fan	Speed
Cool Todas as velocidades
Fan
Dry Todas as velocidades
Heat Todas as velocidades
Auto Todas as velocidades

Nota:

A velocidade do ventilador não pode ser ajustada em Dry Mode (modo seco).

Nota: A velocidade do ventilador pode parecer ligeiramente diferente dependendo do modelo do ar condicionado.

Segue abaixo um exemplo:

Formulário de controlo 2 - Seleção de velocidade do ventilador

1. Toque botão "Precision Air Flow" ou Swing Flow.
2. Escolha o fluxo de ar desejado e toque nela.
3. Toque no botão em forma de X para voltar à tela de controlo principal.
4. O indicador de fluxo de ar selecionado aparecerá no ecrã.

Nota: Alguns modelos não possuem ventilação esquerda-direita automática; se você ativá-la, ouvirá um bipe, mas nada ocorrerá.

Nota: O ecrã de controlo principal e o ecrã de fluxo de ar podem aparecer ligeiramente diferentes dependendo do modelo de ar condicionado. Por exemplo:

Formulário de controlo 2 - Função ECO

1. No caso da função ECO, basta clicar no botão para ativar a função; o botão se acenderá e o indicador aparecerá no ecrã.
2. Toque novamente para desativar a função.
3. Controlado por temperatura para alguns modelos de ar condicionado: No modo de resfriamento, a nova configuração de temperatura será ≥ 26°C. No modo de aquecimento, a nova configuração de temperatura será ≤ 25°C.

Mode	ECO ativado
Cool	Sim
Fan
Dry
Heat	Sim
Auto

O ECO é desativado no modo Fan / Dry / Auto.
Nota: O ecrã de controlo principal e o ecrã de método de controlo ECO podem parecer ligeiramente diferentes dependendo do modelo de ar condicionado. Por exemplo:

Nota: O ECO também é desativado no modo Turbo / Sleep no caso de alguns modelos de ar condicionado.

Formulário de controlo 2 - Função Sleep

1. Toque no botão Sleep.
2. Escolha o modo de sleep e toque nele.
3. Toque no botão em forma de X para voltar à tela de controlo principal.
4. O indicador seleccionado de dormir aparecerá no ecrã.

O modo "Sleep" é desativado no modo Fan / Dry / Auto.

Nota:

A velocidade do controlo principal pode parecer ligeiramente diferente dependendo do modelo do ar condicionado. Segue abaixo um exemplo:

O modo dormir também é desativado no modo Turbo / Sleep no caso de alguns modelos de ar condicionado.

Formulário de controlo 2 - Definição do Timer (on)

1. Toque no botão Timer.
2. Toque em + no canto superior do ecrã principal de Timer.
3. Escolha Time / Repeat / Switch OFF, e toque em Save.
4. O Timer (off) aparecerá no ecrã principal do Timer.

Toque em Repetir > depois toque nos dias de repetição desejados ou Uma vez, depois toque em Confirmar a sua selecção.

Toque em Switch > e depois deslize o ecrã para escolher ON e Confirm.

Formulário de controlo 2 - Definição do Timer (off)

1. Toque no botão Timer.
2. Toque em + no canto superior do ecrã principal de Timer.
3. Seleção Time / Repeat Date / Switch (ON) / Temperature / Mode / Fan speed / Air Flow como desejar e então toque em Save.
4. O Timer aparecerá no ecrã principal do Timer.

Deslize para cima ou para baixo para selecionar o tempo.

Toque em Repetir > depois toque nos dias de repetição desejados ou Uma vez, depois toque em Confirmar a sua selecção.

Toque em Switch > e depois deslize o ecrã para escolher ON e Confirm.

Toque em Temperature / Mode / Fan Speed / Air Flow > item por item e ajuste-os conforme o desejado, de acordo com o capítulo anterior. Em seguida, toque em Confirm.

Formulário de controlo 2 - Gestão do Timer

1. Alterar configuração de Timer:

Toque em qualquer lugar do Timer na barra de lista do temporizador, com exceção da barra de interruptor, para chegar ao ecrã de configuração do temporizador. Em seguida, altere a configuração e toque em Save.

1. Ativar ou desativar Timer:

Toque na esquerda do interruptor para desativar o Timer.

Toque na direita do interruptor para ativar o Timer.

1. Deletar o Timer:

Deslize a barra de lista do Timer da direita para a esquerda até que o botão Delete apareça. Em seguida, clique em Delete.

Deslize para a esquerda para desativar o temporizador.

Deslize para a direita para ativar o temporizador.

Formulário de controlo 2 - Mais funções

1. Toque no botão More para configurar as funções adicionais se aparecerem no ecrã.

Nota:
Alguns modelos de ar condicionado não possuem esse botão.

Nota: A aparência pode ser diferente; alguns ícones estarão escondidos se o ar condicionado não tiver essa função ou não ativar essa função no modo atual.

1. Toque em "☐" para ativar ou desativar o visor interno de LED.

Display

1. Toque no “(())” para ligar/desligar o zumbido ao operar através do APP Wi-Fi.

Buzzer

1. Toque no botão “ (√) ” para activar a função Anti-Mildew, se estiver disponível no ecrã. Depois de AC desligar,

Anti-Mildew

começará a secar, reduzirá a humidade residual e evitará o bolor, depois de terminar a função, desligar-se-á automaticamente.

1. Toque no botão "♥" para ligar/desligar a função saudável, se esta estiver disponível no ecrã, activando a função

Health

antibacteriana ionizante.

1. Toque no botão "GEN Mode" se ele aparecer no ecrã.

Nesse modo, você poderá escolher até três tipos de corrente.

Formulário de controlo 2 - Mais funções

1. Toque no botão "Electricity monitoring" se ele aparecer no ecrã.

Com essa função, você poderá monitorar o consumo de energia do ar condicionado.

1. Toque no botão "

" se ele aparecer no ecrã.

Self-Cleaning

Verifique os detalhes da função de autolimpeza no manual de instruções do utilizador.

1. Toque no botão "8 °C Heat" se ele aparecer no ecrã.

Essa função mantém a temperatura ambiente acima de 8 °C.

Verifique os detalhes da função de aquecimento a 8 °C no manual de instruções do utilizador.

1. Toque no botão "Reservation" se ele aparecer no ecrã.

É possível definir o horário, dias de repetição, temperatura, modo, velocidade do ventilador, e fluxo de ar conforme desejado, e clicar em Save para ativar a função.

O ar condicionado automaticamente lerá as suas configurações no horário definido.

8°C Heat

Reservation ▶

Formulário de controlo 2 - Mais funções

1. Toque no Self-diagnosis se ele aparecer no ecrã.

O ar condicionado se autodiagnosticará, indicando o código de erro e as instruções para resolver o problema, se isso for possível.

1. Toque no botão " ( ) " se ele aparecer no ecrã.

Photosensitive

Essa função permitirá que o ar condicionado ligue / desligue o ecrã automaticamente de acordo com a intensidade de luz.

1. Toque no botão “” se ele aparecer no ecrã.

Soft Wind

Nessa função, o ar condicionado soprará ar suavemente nos micro-orifícios do defletor.

Detalhes e gerenciamento de dispositivo

Toque em ♦ no formulário de controlo 1 ou toque em ... no formulário de controlo 2, entre no ecrã de detalhes do dispositivo.

Aqui, você poderá obter algumas informações úteis e compartilhar o dispositivo com outras contas.

Verifique as imagens e as instruções a seguir cuidadosamente.

Formulário de controlo 1 Formulário de controlo 2

Detalhes e gerenciamento de dispositivo

Como compartilhar o dispositivo com outra conta?

1. Toque em "Device Sharing" e abra o ecrã "Device Sharing".
2. Toque em "Add Sharing".
3. Seleccione a região e digite a conta que deseja compartilhar.
4. Toque em "Completed". A conta aparecerá na sua lista de compartilhamento.
5. Os membros que receberem o compartilhamento deverão tocar no ecrã principal, deslizá-la para baixo e segurar. Isso atualizará a lista de dispositivos.

Segure a barra por cerca de 3s. Em seguida, você poderá apagar a conta de compartilhamento.

Pressione e deslize para baixo para atualizar a lista de dispositivos.

Gestão de conta

Configuração de perfil de conta

Gestão de conta

Gestão Home (Família)

1. Toque no nome da Home no canto superior esquerdo do ecrã Principal e selecione o Home Management. Ou toque em Me e em Home Management.
2. Toque em uma das famílias da lista de famílias e vá para o ecrã Family Settings.

1. Defina a família de acordo com os indicadores a seguir.

Aviso prévio

1. Para atualização técnica, pode haver um desvio dos itens reais do que está no manual. Expressamos as nossas desculpas. Consulte o seu produto e APP reais.
2. O APP do condicionador de ar inteligente pode ser alterado sem aviso prévio para a melhoria da qualidade e também ser excluído, dependendo das circunstâncias das empresas de manufatura.
3. Caso a intensidade do sinal Wi-Fi seja enfraquecida, o Aplicativo inteligente pode ser desconectado. Portanto, certifique-se de que a unidade interna esteja próxima ao roteador sem fio.
4. A função do servidor DHCP deve ser ativada para o roteador sem fio.
5. A conexão com a Internet pode falhar devido a problemas de firewall. Nesse caso, entre em contato com o seu provedor de serviços de Internet.
6. Para a segurança do sistema de telemóvel inteligente e a configuração de rede, certifique-se de que o APP do ar condicionado inteligente seja confiável.

Resolução de problemas

Descrição Análise da causa
O ar condicionado não pode ser configurado com sucesso	1. Verifique se o roteador WLAN SSID e a senha estão corretos.2. Verifique se são necessárias configurações adicionais para o roteador WLAN, conforme o mostrado abaixo.1) Roteador por firewall próprio ou por PC2) Filtro de endereço MAC3) SSID oculto4) Servidor DHCPReinicie o roteador WLAN, o dispositivo móvel e o ar condicionado módulo WLAN), conecte o ar condicionado e o modo CF novamente. Antes de reiniciar, verifique se ninguém está conectado ao mesmo ar condicionado.
O telemóvel não pode controlar o ar condicionado	1. Quando o ar condicionado (módulo WLAN) for reiniciado e o APP mostrar a remoção de dispositivo, ignorar essa confirmação fará com que o dispositivo móvel perca as permissões de controlo do ar condicionado.Será necessário conectar o ar condicionado ao modo CF novamente.2. Caso haja uma falha de energia, o dispositivo móvel perderá o controlo de permissões do ar condicionado por três minutos após uma falha de energia. As notificações agora serão mostradas para o dispositivo móvel.Se você não puder controlar o APP do ar condicionado mesmo após a energia voltar, será necessário conectar o ar condicionado ao modo CF novamente.
O telemóvel não consegue encontrar o ar condicionado	1. Visor do ar condicionado está desligado. Verifique as seguintes condições.1) O ar condicionado foi reconfigurado.2) O ar condicionado está desligado. 3) Roteador sem energia.4) O ar condicionado não se pode conectar ao roteador.5) O ar condicionado não pode se conectar à rede pelo roteador.6) O dispositivo móvel não pode se conectar à rede.2. Após adicionar o dispositivo, será removido da lista.Pressione e deslize para baixo para atualizar a lista de dispositivos. Se não houver mudança, desligue o APP e tente novamente.

Corberó

Wi-Fi Function User Manual

A apresentação da factura de compra acompanhada deste certificado de garantia é indispensável.

Riscos cobertos.

Este aparelho está garantido contra qualquer avaria, desde que se destine ao uso doméstico, reparando-o dentro do período degarantia e apenas pela rede SAT autorizada.

Nosos eletrodomésticos Corberó têm garantia legal do fabricante que cobre qualquer avaria ou defeito por 36 meses, a partir dadata da fatura de 1º de janeiro de 2022. Se necessário, cuidamos de qualquer eventual incidente desde que seja devido a um componente ou fabricação defeituoso falta.

Exceções de garantia.

• Que a data do certificado não coincida com a data de venda da fatura original.
• Avarias causadas por pancadas, quedas ou qualquer outra causa de força maior.
• Se o dispositivo foi adulterado por pessoal não autorizado.
• Avarias produzidas ou derivadas como resultado de uso indevido, defeitos de instalação, fazendo alterações nodispositivo que alteram seu funcionamento.
• Comissionamento, manutenção, limpeza, componentes sujeitos a desgaste, lâmpadas, peças estéticas, oxidação, plásticos, borrachas, involucros e vidros.

- Fornos de microondas (exceto os embutidos) e fornos de mesa em caso de qualquer incidência de operação, devem ser levados ao serviço técnico mais próximo pelo cliente. Eles não são recolhidos ou reparados em casa.

- Garantia térmica elétrica. Garantia de 3 anos incluindo despesas de deslocação e mão-de-obra que correspondam à reparação do produto, devendo ter manutenção a cada 12 meses. Especialmente se instalou um aparelho a gás, tenha em atenção como proprietário da instalação, a obrigação de realizar uma revisão completa do equipamento, (de acordocom o Decreto-Lei n.º 84/2021. Lo thermos eléctricos e caldeiras que incluam acumuladores de água quente, para o benefício da Garantia a aplicar, é obrigatório que o ânodo de magnésio esteja operacional e que desempenhe a função de protecção de forma adequada. ser verificado a cada dois anos no Serviço Oficial e renovado quando necessário Periodicidade que deve ser anual nas áreas com águas críticas (teor de CaCO₃ superior a 200mg/L, ou seja, a partir de 20ºfH de dureza) Depósitos sem o estado correto do ânodo de proteção não estão cobertos pela garantia Independentemente do tipo de tanque ou produto, todas as válvulas de aquecimento ou de sobrepressão de água quente sanitária devem ser canalizadas para evitar danos e na casa devido a descargas de água. A garantia do produto não cobre danos causadospela não canalização da água derramada por esta válvula. Garantia das estufas a Pellets, Fogões a gás, é necessário ter a acreditação de arranque do oficial Corberó SAT, para beneficiar do serviço de garantia de 3 anos.

"ESTAS EXCEÇÕES ANULAM A GARANTIA, SENDO A REPARAÇÃO POR CONTA DO CLIENTE." Período

abrangido em dispositivos de acordo com a lei de garantias na venda de bens de consumo A lei atual é "Decreto-Lei n.º 84/2021"

Serviço Técnico Oficial:

351 225 191 300

CONDICIONES DE LA GARANTÍA

1. A Garantia é de três anos para o aparelho e sete para o compressor (para o compressor após três anos a garantia inclui apenas o fornecimento da peça), a partir da data de fornecimento e/ou instalação. Ninguém está autorizado a modificar o período de garantia ou conceder outras garantias verbais ou escritas.

2. A Garantia cobre todos os componentes do dispositivo e inclui a reparação e fornecimento gratuito de qualquer peça devido a defeitos de fabrico. A substituição ou reparação de peças defeituosas não altera a duração da garantia.

3. Em caso de substituição do aparelho por defeito de fabricação, na opinião do fabricante ou de seu representante legal de que o mesmo não pode ser reparado, a garantia do novo aparelho continuará até o término da garantia original do equipamento.

4. A Garantia não cobre componentes danificados por transporte, falta ou erro de manutenção, fornecimento de fluido elétrico que não esteja em conformidade com as normas vigentes, devido a manipulações realizadas por operadores não autorizados ou por motivos não imputáveis ao fabricante. As intervenções causadas por defeitos de instalação também estão excluídas da Garantia.

5. A Garantia é validada se:

a) O dispositivo foi instalado em Espanha ou Portugal de acordo com as normas vigentes e com as instruções do manual de instalação e do usuário.

b) O aparelho conta com manutenção preventiva pelo Pessoal de Assistência Técnica autorizado, conforme recomendações do manual de instalação e do usuário.

c) O dispositivo foi instalado por um instalador autorizado.

1. Considera-se que a Garantia expira:

a) Adulteração por pessoal não autorizado legalmente para fazê-lo.

b) Instalação elétrica ou hidráulica não conforme com as normas vigentes ou conforme descrito no instalação e manual do usuário.

c) Uso de métodos diferentes daqueles descritos no manual de instalação e do usuário ou para fins diferentes daqueles para os quais o dispositivo se destina.

d) Incapacidade do usuário de mostrar a fatura de compra e instalação ao pessoal autorizado de um instalador autorizado.

1. O importador é responsável perante a lei pelos danos causados a pessoas ou coisas devido a defeitos de construção nos seus dispositivos, desde que cumpridas as condições acima expostas. Em qualquer caso, estão excluídos os danos causados pela suspensão do funcionamento do dispositivo.

2. Quando o aparelho precisar ser reparado na oficina do Serviço de Assistência Técnica indicada pelo importador, os correspondentes riscos de transporte serão arcados pelo usuário no caso de envio direto e pelo SAT no caso de retirada do domicílio do Usuário. No caso de cliente sem conta aberta no importador, antes do reparo deverá efetuar um pagamento para cobrir o reparo caso este esteja fora da garantia por uso indevido ou má instalação.

3. Estão excluídos da garantia, pois não fazem parte dela:

- A substituição de materiais consumíveis devido à operação, tais como, mas não se limitando a, e não limitado a gás refrigerante, óleo de compressor, filtros de óleo, etc.

- Despesas extraordinárias causadas pela dificuldade de acesso à unidade (guindastes, andaimes, montagem e desmontagem destes dispositivos, licenças, recursos preventivos, etc.), sendo de responsabilidade exclusivo do proprietário da instalação para garantir acesso seguro e suficiente à(s) unidade(s) instalada(s).

1. As questões que surjam como consequência da aplicação ou interpretação desta garantia deverão ser resolvidas perante os Tribunais de Justiça de Barcelona, com renúncia expressa à sua própria jurisdição por parte do comprador do dispositivo objeto desta Garantia.

ACESSE MAIS INFORMAÇÕES: Ao digitalizar o seguinte código QR com a câmera do seu celular você acessará nosso site onde encontrará as informações necessárias.

EM CASO DE AVARIA: Você pode entrar em contato com nosso departamento de Assistência Técnica:

Este equipamento deve ser instalado e configurado por um técnico qualificado de acordo com os padrões estabelecidos pelas regulamentações locais de saúde e segurança, como regulamentações eletrotécnicas de baixa tensão, código técnico de construção e regulamentações locais relevantes.

Serviço técnico oficial: (00 351) 707 01 01 42

CONDIÇÕES DE GARANTIA

em garrafas térmicas e aquecedores

É imprescindível a apresentação da nota fiscal de compra acompanhada deste certificado de garantia.

Riscos Cobertos.

Este aparelho está garantido contra qualquer defeito de funcionamento, desde que se destine a uso doméstico, procedendo à sua reparação dentro do período de garantia e apenas através da rede SAT autorizada.

Os nossos aparelhos Corberó contam com garantia legal do fabricante que cobre qualquer avaria ou defeito durante 36 meses, a partir da data de 1º de janeiro de 2022. Se necessário, cuidaremos de qualquer possível incidente, desde que seja devido a defeito de componente ou fabricação, falta.

Exceções de garantia.

• Que a data do certificado não coincide com a data de venda da fatura original.
• Avarias causadas por impacto, queda ou qualquer outra causa de força maior.
• Se o dispositivo tiver sido manipulado por pessoal não autorizado.
• Avarias produzidas ou derivadas de uso indevido, defeitos de instalação, por introduzir modificações no dispositivo que alterem seu funcionamento.
• Arranque, manutenção, limpeza, componentes sujeitos a desgaste, lâmpadas, peças estéticas, oxidações, plásticos, borracha, involucros e vidro.

Garantia do aquecedor elétrico de água.

Garantia de 3 anos incluindo despesas de viagem e mão de obra correspondentes ao reparo do produto, devendo ter manutenção uma vez a cada 12 meses. Principalmente se instalou um aparelho a gás, tenha em atenção, como proprietário da instalação, a obrigação de efectuar uma revisão completa do equipamento (de acordo com o Real Decreto 238/2013, de 5 de abril. RITE, IT3.

Este equipamento deve ser instalado e configurado por técnico qualificado de acordo com as normas estabelecidas pela regulamentos locais de saúde e segurança, como o regulamento eletrotécnico de baixa tensão, o código técnico de construção e regulamentos locais relevantes.

Nos termoacumuladores elétricos e nas caldeiras que incluam reservatórios de água quente, para que o benefício da Garantia possa ser aplicado é obrigatório que o ânodo de magnésio esteja operacional e desempenhe adequadamente a função de proteção. Para isso é necessário que o ânodo seja inspecionado para manutenção anual pelo Serviço Oficial e renovado quando necessário. Isto deve ser feito com maior frequência naquelas áreas com águas críticas (teor de CaCO3 superior a 200mg/L, ou seja, a partir de dureza de 20ºfH).

Os tanques sem o estado correto do ânodo protetor não têm cobertura de garantia. Independentemente do tipo de depósito ou produto, todas as válvulas de sobrepressão de aquecimento ou AQS devem ser canalizadas para evitar danos na habitação devido a descargas de água. A garantia do produto não cobre danos causados pela não canalização da água derramada por esta válvula.

ACESSE MAIS INFORMAÇÕES: Ao digitalizar o seguinte código QR com a câmera do seu celular você acessará nosso site onde encontrará as informações necessárias.

EM CASO DE AVARIA: Você pode entrar em contato com nosso departamento de Assistência Técnica:

Este equipamento deve ser instalado e configurado por um técnico qualificado de acordo com os padrões estabelecidos pelas regulamentações locais de saúde e segurança, como regulamentações eletrotécnicas de baixa tensão, código técnico de construção e regulamentações locais relevantes.

Serviço técnico oficial: (00 351) 707 01 01 42
