MANUAL DE UTILIZADOR CMPE-64ABL Infiniton

Informações de segurança 30

Instalação 32

Funcionamento 35

Solução de problemas 36

Limpeza e manutenção 37

O funcionamento de um exaustor Infiniton é muito simples graças à tecnologia que criámos para tornar o seu dia-a-dia mais fácil. Siga estas dicas simples e desfrute da sua cozinha.

Ligue-o alguns minutos antes de começar a cozinhar, um pequeno gesto que ajuda a manter o ar limpo de impurezas. Não o desligue logo após cozinhar, deixe-o a funcionar durante mais alguns minutos até completar a sua função de purificação dos vapores de cozedura.

Proteger facilmente a superfície de aço inoxidável

Para preservar o aspecto original do seu novo exaustor de aço inoxidável Infiniton, é aconselhável tratá-lo com um pano limpo impregnado com um produto específico que evite impressões digitais e marcas.

Existem óleos para bebés e produtos profissionais que tratam o aço inoxidável para evitar que o pó, o cotão e a sujidade em geral se agarrem a ele.

Qual é a distância recomendada entre a placa e o exaustor?

Dependerá sempre de cada modelo, embora a distância mínima entre a zona de cozedura e a zona de extracção seja geralmente de 55 cm para vitrocerâmica ou para fogões de indução. Se a placa for a gás, a distância recomendada será ligeiramente maior, 65 cm.

Para módulos integrados, esta distância mínima deverá ser sempre de 50 cm para fogareiros eléctricos e 65 cm para fogareiros a gás.

Nos modelos de campânula extra plana, a distância pode ser reduzida para 43 cm se for utilizada uma placa de vitrocerâmica ou de indução.

Evita odores

A nossa equipa de engenharia recomenda a utilização da função de funcionamento prolongado, se a campânula não tiver esta função, pode deixá-la a funcionar durante 5 a 10 minutos manualmente para absorver o resto dos vapores emitidos durante a cozedura.

Prevenção de odores enquanto a capota está a funcionar

Quando isto acontece, o seu filtro está provavelmente saturado e não pode absorver mais gorduras. Se isto acontecer, a solução é simples: limpe-o e, se estiver em mau estado, terá de o substituir.

Os filtros de gordura devem ser limpos uma vez por mês, à mão ou na sua máquina de lavar louça.

Neste último caso, tente fazê-lo a uma temperatura baixa. Coloque os filtros do seu exaustor

cuidadosamente sobre as grelhas e não junto a outros pedaços de louça. Se o fizer à mão,

recomendamos que os mergulhe em água com sabão quente durante algumas horas e depois escove os filtros, lave-os novamente e deixe-os a escorrer.

Como limpar os filtros metálicos de um exaustor?

Os filtros podem ser limpos à mão ou na máquina de lavar louça. Dicas de lavagem à mão: mergulhar os filtros em água com sabão quente, limpá-los e enxaguá-los bem, depois basta drená-los bem. depois é só drená-los bem. Para o fazer na máquina de lavar louça, tenha cuidado para não os lavar juntamente com a louça ou talheres, se estiverem excessivamente gordurosos. Trate-os previamente com um desengordurante concentrado para remover a gordura mais teimosa.

Este manual explica a correcta instalação e utilização do seu exaustor, leia-o cuidadosamente antes de o utilizar, mesmo que esteja familiarizado com o produto. O manual deve ser guardado num local seguro para referência futura.

CUIDADO! O produto e as suas partes acessíveis podem ficar quentes durante o funcionamento.

Ter cuidado e evitar tocar nos elementos de aquecimento. As crianças com menos de 8 anos de idade devem ser mantidas afastadas, a menos que estejam sob supervisão constante.

• Quando o exaustor é utilizado ao mesmo tempo que os produtos que queimam gás ou outros combustíveis, deve haver uma ventilação adequada da sala.
• Existe um risco de incêndio se a limpeza não for efectuada de acordo com as instruções.
• Os regulamentos relativos à extracção de ar devem ser cumpridos.
• Limpe regularmente o seu produto seguindo o método indicado no capítulo LIMPEZA E MANUTENÇÃO.
• Por razões de segurança, utilizar apenas o mesmo tamanho de parafuso de fixação ou de montagem que o recomendado neste manual de instruções.
• Para detalhes sobre o método e frequência da limpeza, consultar a secção de manutenção e limpeza do presente manual de instruções.
• A limpeza e manutenção pelo utilizador não deve ser efectuada por crianças não vigiadas.
• Quando o exaustor e os produtos alimentados por energia diferente da electricidade estiverem em funcionamento simultaneamente, a pressão negativa na sala não deve exceder 4 Pa (4 x 10-5 bar).

ADVERTÊNCIA! Perigo de incêndio: não armazenar objectos em superfícies de cozedura.

ADVERTÊNCIA!

Não utilizar um aparelho de limpeza a vapor.

ADVERTÊNCIA!

NUNCA tente apagar um incêndio com água, mas apague o produto e depois

cubra a chama, por exemplo, com um cobertor ou manta de incêndio.

NÃO FAZEM EM CIRCUNSTÂNCIA ALGUMA

• Não tente usar o exaustor sem os filtros de gordura ou se os filtros estiverem excessivamente gordurosos!
• Não instalar por cima de um fogão com uma grelha elevada.
• Não deixar as frigideiras sem vigilância durante a utilização porque as gorduras ou óleos sobrea-quecidos podem pegar fogo.
• Nunca deixar chamas nuas debaixo do exaustor do fogão.

• Se o exaustor estiver danificado, não o utilize.
• Não flambar debaixo do exaustor.
• As partes acessíveis podem ficar quentes quando utilizadas em conjunto com produtos de cozinha.
• A distância mínima entre a superfície de suporte do fogão e a parte mais baixa do exaustor deve ser de pelo menos 65 cm.

- O ar não deve ser exaurido para uma chaminé utilizada para o escape de fumos de produtos que queimam gás ou outros combustíveis. Os exaustores de cozinha e outros ventiladores de cozinha podem afectar negativamente o funcionamento seguro dos produtos que queimam gás ou outros combustíveis (incluindo os de outras divisões) devido ao refluxo de gases de combustão. Estes gases podem causar envenenamento por monóxido de carbono. Após a instalação de um exaustor ou outro exaustor de cozinha, o funcionamento dos produtos a gás aberto deve ser testado por uma pessoa competente para garantir que o refluxo dos gases de combustão não ocorra.

IMPORTANTE! Desligar sempre a rede eléctrica durante a instalação e manutenção, por exemplo, a substituição das lâmpadas eléctricas.

- O exaustor deve ser instalado de acordo com as instruções de instalação e todas as medidas devem ser seguidas.

- Todos os trabalhos de instalação devem ser efectuados por uma pessoa competente ou por um electricista qualificado.

- Elimine cuidadosamente o material de embalagem. As crianças são vulneráveis a ela.

- Prestar atenção aos cantos afiados dentro do exaustor, especialmente durante a instalação e limpeza.

- Certifique-se de que a conduta não tem curvas mais afiadas do que 90 graus, pois isso reduzirá a eficiência do exagustor.

ADVERTÊNCIA! A não instalação dos parafusos ou fixações em conformidade com estas instruções pode resultar num perigo eléctrico.

ADVERTÊNCIA! Antes de ter acesso aos terminais, todos os circuitos de alimentação eléctrica devem ser desligados.

- Colocar sempre tampas em tachos e panelas quando cozinhar num fogão a gás.

- Quando o exaustor está em funcionamento, o ar na sala é extraído pelo exaustor. Certificar-se de que as medidas de ventilação adequadas são observadas. O exaustor remove os odores da sala mas não o vapor.

- O exaustor é destinado apenas para uso doméstico.

- Se o cabo de alimentação for danificado, deve ser substituído pelo fabricante, pelo seu agente de serviço ou por pessoas com qualificações semelhantes, a fim de evitar um perigo.

- Este produto pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento, se lhes tiver sido dada supervisão ou instruções relativas à utilização do produto de uma forma segura e compreender os perigos envolvidos. As crianças não devem brincar com o produto. A limpeza e manutenção do utilizador não deve ser efectuada por crianças não supervisionadas.

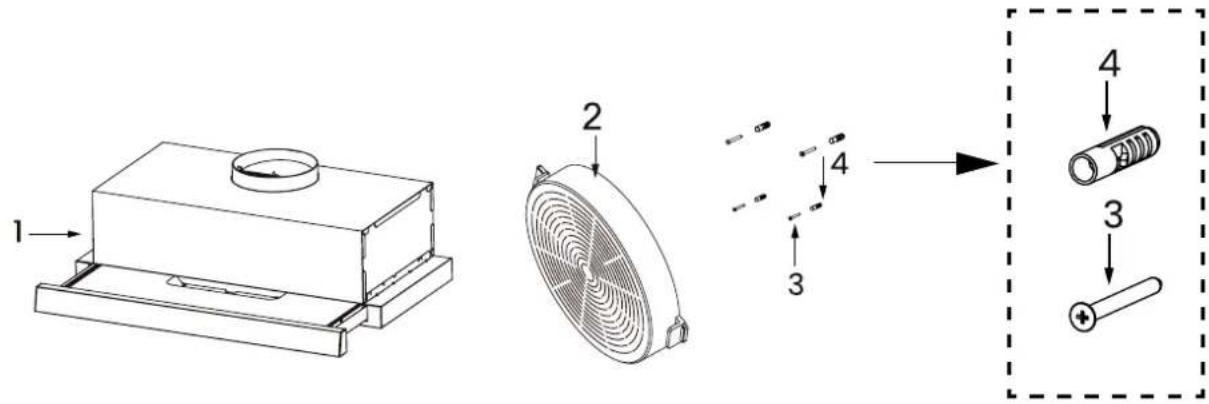

Descrição das peças

1 Corpo	do exaustor (comandos, luz LED, ventilador e filtro)
2 Filtro de carvão ativo (opcional)
3 Parafusos 5x50
4 Tampas de parede para os parafusos

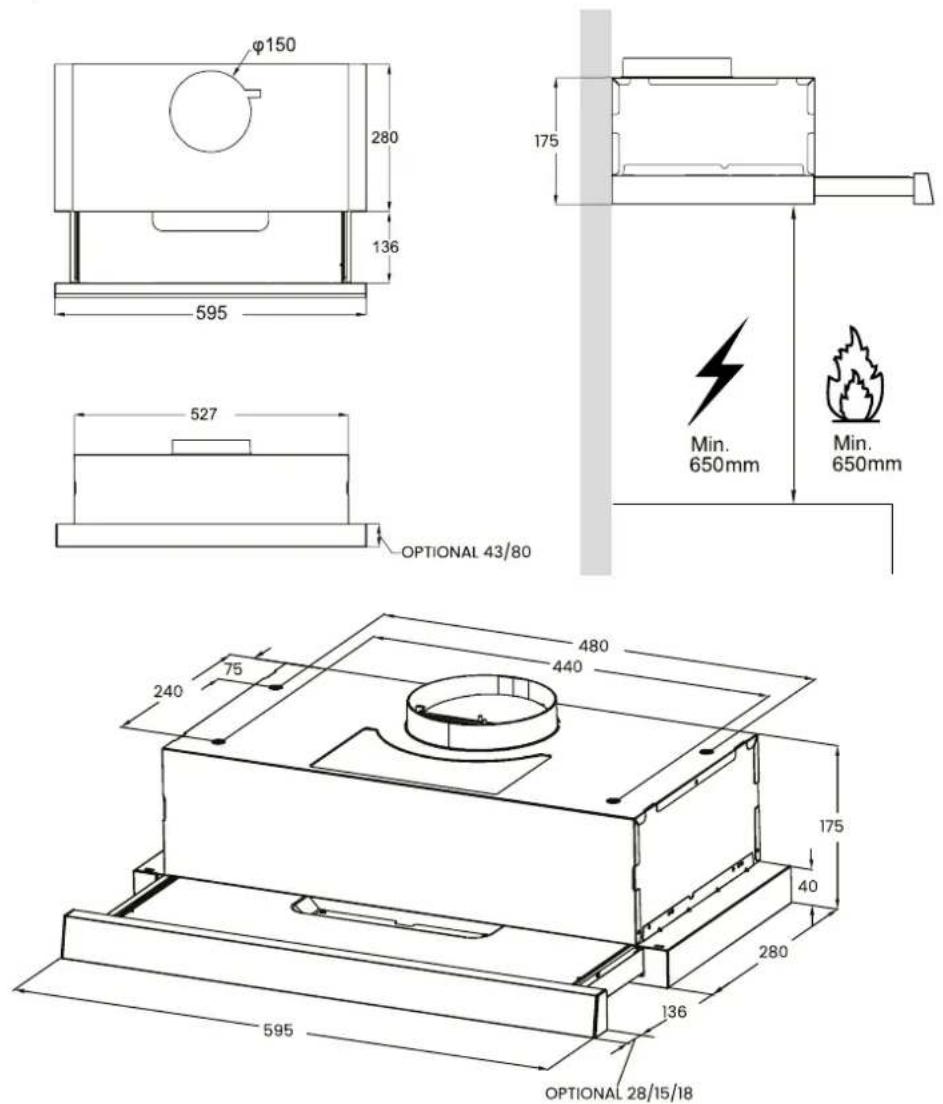

Dimensões do produto

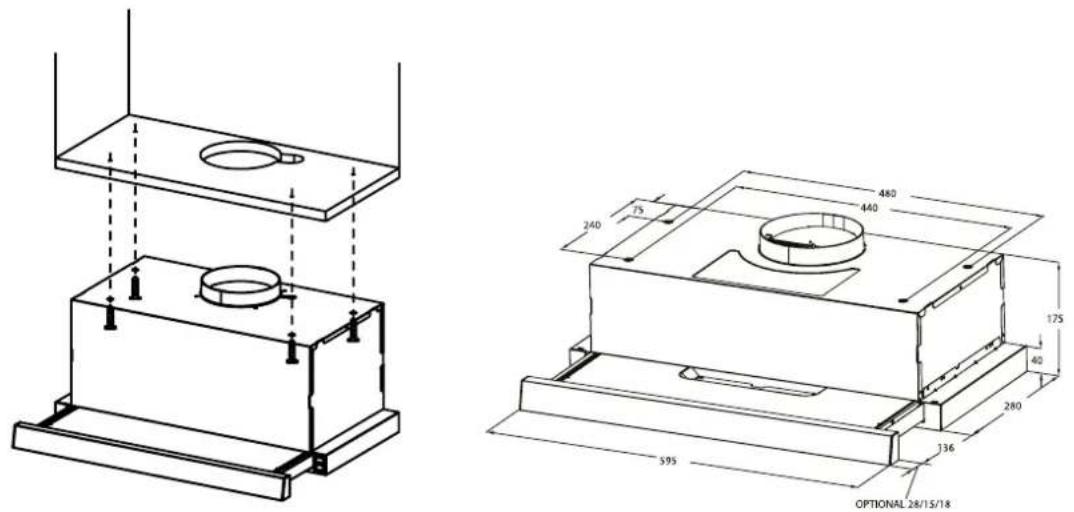

Método de instalação 1

Fixar a posição do exaustor no nicho como indicado na figura. Os orifícios do armário devem coincidir com os orifícios da parte superior da campânula. Introduzir os parafusos na campânula de acordo com a posição relativa dos orifícios na parte superior da campânula. O comprimento dos parafusos deve ser suficiente para que a instalação seguinte seja efectuada corretamente.

Pendurar a campânula com os parafusos inseridos na parte estreita dos orifícios. Os parafusos devem ser apertados com firmeza, certificando-se de que a junção entre a campânula e o seu invólucro é suficiente. Introduzir os parafusos nos orifícios de segurança, para que o movimento da campânula para a frente ou para trás seja mais seguro.

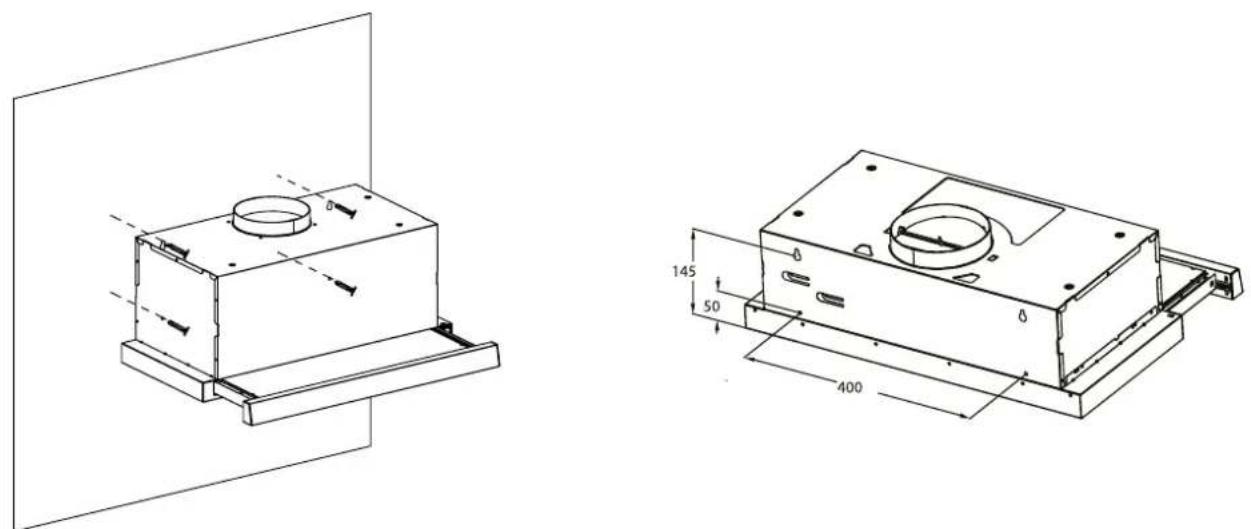

Método de instalação 2

Se a superfície de instalação não se adequar à instalação do exaustor, então, de acordo com a figura, fixe a posição do exaustor na parede.

Fixe dois dos parafusos fornecidos à parede, de acordo com a posição relativa dos 2 orifícios de fixação na parte de trás da campânula.

O comprimento dos parafusos deve ser adequado à instalação que se segue. Instale também parafusos nos orifícios de segurança na parte de trás do exaustor para tornar mais seguro mover o tabuleiro de extensão para a frente ou para trás. A instalação de exaustores embutidos em unidades de parede é efectuada da mesma forma que no método anterior.

O exaustor não deve ser instalado ou ligado a condutas onde estejam instalados outros aparelhos não eléctricos (esquentadores, fogões, fogões de cozinha, etc.).

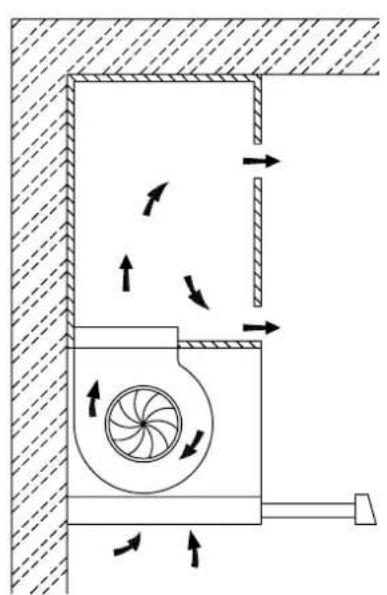

Escolha a ventilação correcta

Existem dois modos de ventilação: Modo de extração de ar e modo de recirculação, pelo que deve escolher um deles antes da instalação.

Modo de extração

O ar é extraído para fora da habitação através de um tubo.

Modo de recirculação

O ar é purificado e expelido para o interior da habitação.

A unidade de parede necessita de uma saída de ar.

Deve ser sempre utilizado um filtro de carvão ativo no exaustor. Note-se que a utilização de filtros de carvão ativado reduz a capacidade de aspiração do exaustor.

Modo de recirculação Modo de extração

Verificar o estado de segurança do aparelho:

Verificar a existência de defeitos visíveis.

Verificar se todas as partes do aparelho estão corretamente instaladas.

No lado direito do exaustor:

Existem 2 velocidades para o motor e para desligar a luz.

Interruptor de segurança de funcionamento.

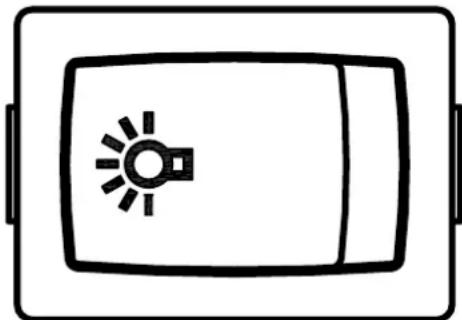

Utilização de luz LED

[ ] Desativação

[ ]Ligação

Uso del motor

[ ] Desativação

[ ]Baixa potência

[ ] Alta potência

Sempre que houver um problema com o aparelho, verifique se o pode resolver seguindo as tabelas abaixo. Se o problema persistir, contactar o serviço ao cliente.

DESCRIÇÃO CAUSA POSSÍVEL SOLUÇÃO
As luzes acendem-se mas o motor não funciona.	Interruptor do ventilador desligado.O interruptor do ventilador falhou.O motor falhou.	Seleccione a posição do interruptor do ventilador.Contacte a serviço técnico.
As luzes não se acendem e o motor também não funciona.	Fusíveis domésticos queimados.Cabo de alimentação solto ou desconectado	Repor/substituir os fusíveis. rastilhos.Reinserir o cabo de volta na tomada.Ligar a ficha de alimentação.
Fugas de petróleo.	Válvula e saída unidireccionais não devidamente seladas.Fuga na ligação do chaminé e cobertura	Baixe a válvula de via única e selo com selante.Baixar a chaminé e selar.
As luzes não funcionam. Lâmpadas	as avariadas ou defeituosas.	Substituir as luzes como descrito neste manual.
Sucção insuficiente.	A distância entre o exaustor e a placa é demasiado grande. demasiado largo.	Reposicionar o exaustor na altura mínima requerida indicada neste manual de instruções.

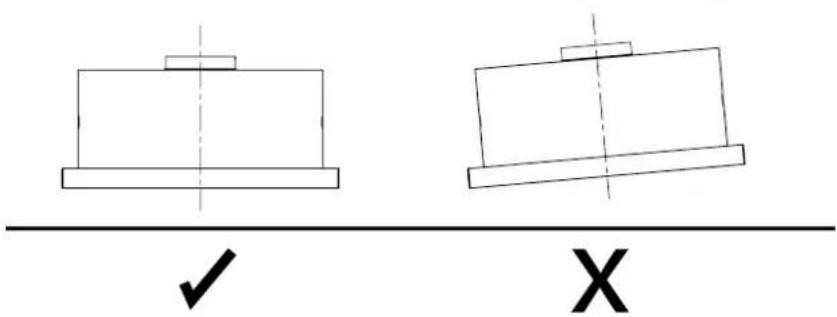

A campainha é inclinada ou torcida.	O sistema de fixação não está suficientemente apertado à pa-rede ou à capota.	Apertar os parafusos do sistema de ancoragem com mais firmeza.

Nota: Qualquer reparação eléctrica a este produto deve cumprir as leis locais, estaduais e federais.

Contacte o Centro de Apoio Técnico se tiver alguma dúvida antes de executar qualquer uma das etapas acima referidas.

antes de executar qualquer uma das etapas acima referidas. Desligar sempre a unidade da fonte de alimentação ao abrir a unidade.

ADVERTÊNCIA! Antes da manutenção ou limpeza, o exaustor deve ser desligado da rede.

Assegurar que o exaustor está desligado da tomada e que a ficha foi removida.

Nota: As superfícies exteriores são susceptíveis a arranhões e abrasões, por isso, siga as instruções de limpeza para obter o melhor resultado possível sem danos.

Limpeza geral

A limpeza e manutenção devem ser efectuadas quando o produto estiver completamente frio, especialmente durante a limpeza, e evitar deixar substâncias alcalinas ou ácidas (sumo de limão, vinagre, etc.) sobre as superfícies.

Aço inox

O aço inoxidável deve ser limpo regularmente (por exemplo, semanalmente) para assegurar uma longa vida útil. Pode ser utilizado um líquido de limpeza especializado em aço inoxidável.

Nota: Assegurar que a limpeza é efectuada ao longo do grão do aço inoxidável para evitar a formação de padrões cruzados.

SUPERFÍCIE DO PAINEL DE CONTROLO

O painel de controlo incorporado pode ser limpo com água quente com sabão. Certifique-se de que o pano está limpo e bem torcido antes de o limpar. Utilizar um pano macio e seco para remover qualquer excesso de humidade remanescente após a limpeza.

⚠️ Importante! Utilizar detergentes neutros e evitar a utilização de produtos químicos de limpeza agressivos, detergentes domésticos ou produtos que contenham abrasivos, uma vez que isso afectará o aspecto do aparelho e poderá remover qualquer impressão no painel de controlo, anulando assim a garantia do fabricante.

GRAXA DE FILTROS DE MALHA

Os filtros de malha podem ser limpos à mão. Mergulhá-los durante cerca de 3 minutos em água com um detergente suave e depois escová-los suavemente com uma escova macia. Não aplicar demasiada pressão para evitar danos. (Deixá-los secar naturalmente, protegidos da luz directa do sol). Os filtros devem ser lavados separadamente da louça e dos utensílios de cozinha, e é aconselhável não utilizar enxaguadouro.

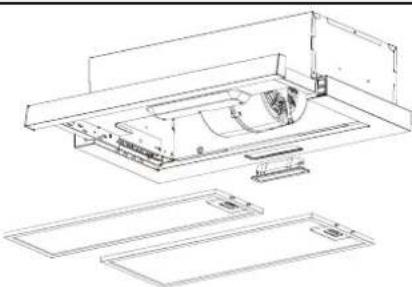

INSTALAÇÃO DOS FILTROS DE MALHA

Para instalar os filtros, seguir os quatro passos abaixo:

1. inserir o filtro nas ranhuras na parte de trás da capota.
2. Premir o botão no fim do filtro.
3. soltar o botão quando o filtro estiver na posição de repouso.
4. Repetir a operação para instalar todos os filtros.

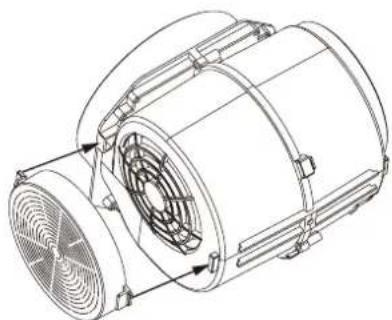

Filtro de carbono (Não fornecido)

O filtro de carvão activado é utilizado para reter os odores. Normalmente, o filtro de carvão activado deve ser mudado a cada 3 a 6 meses, dependendo dos seus hábitos alimentares. O procedimento de instalação para o filtro de carvão activado é o seguinte:

1. antes de instalar ou substituir os filtros de carvão vegetal, desligar a unidade da rede de alimentação. unidade a partir da rede.

2. Pressionar o fecho do filtro e remover o filtro de malha.

3. rodar o filtro de carvão vegetal de ambos os lados do motor no sentido contrário ao dos ponteiros do relógio.

4. Instalar o filtro de malha.

5. Ligar a fonte de alimentação à tomada principal.

Nota: Certificar-se de que o filtro está devidamente instalado. Caso contrário, pode soltar-se e causar uma situação perigosa.

Quando o filtro de carvão activado é ligado, o poder de sucção será reduzido.

Substituição de luz

IMPORTANTE

A substituição de lâmpadas deve ser efectuada pelo fabricante, pelo seu agente de serviço ou por pessoas com qualificações semelhantes.

Desligar sempre a fonte de alimentação antes de efectuar qualquer operação no produto. Ao manusear a lâmpada, certificar-se de que esta arrefeceu completamente antes de qualquer contacto directo com as mãos.

Ao manusear as lâmpadas, segurar a lâmpada com um pano ou luvas para garantir que a humidade não entre em contacto com a lâmpada, pois isto pode reduzir a vida da lâmpada.

Nota: Antes de substituir as lâmpadas, certifique-se de que o aparelho está desligado e desconectado da tomada.

Proteger-se contra os perigos durante a substituição das lâmpadas, por exemplo, usando luvas.

1. Desligue o aparelho da rede eléctrica ou desligue o disjuntor.
2. Retirar os filtros metálicos (ver Limpeza e substituição dos filtros).

3. Retire o candeeiro puxando o seu conetor para fora do corpo da caixa (pode ser necessário exercer pressão ou força) e desligue o conetor do candeeiro.

4. Substitua o candeeiro por um novo candeeiro do mesmo tipo, certificando-se de que liga corretamente o candeeiro ao cabo do candeeiro.

5. Colocar o filtro metálico no seu lugar.

- O código D do ILCOS para esta lâmpada é DSR-1.5-S-33.2/120.

- Módulos LED - lâmpada redonda

- Potência máxima: 1×1,5W

- Tensão nominal: 220V-240V

- Dimensões: Quadrado/Diâmetro: 33,2 x 120mm

Serviço & Eliminação

• Qualquer trabalho eléctrico necessário para a manutenção do aparelho deve ser efectuado por um electricista qualificado ou por uma pessoa competente.
• A manutenção deste produto deve ser efectuada por um Centro de Assistência Técnica autorizado, e só devem ser utilizadas peças sobressalentes originais.

Este símbolo no produto ou na sua embalagem indica que este produto não deve ser tratado como lixo doméstico. Em vez disso, deve ser levado para o ponto de recolha apropriado para a reciclagem de equipamento eléctrico e electrónico.

Ao garantir que este produto é eliminado correctamente, ajudará a evitar potenciais consequências negativas para o ambiente e a saúde humana, que de outra forma poderiam ser causadas por um manuseamento inadequado dos resíduos deste produto.

Para informações mais detalhadas sobre a reciclagem deste produto, queira contactar as autoridades locais, o serviço de eliminação de resíduos domésticos ou a loja onde adquiriu o produto.

Materiais de embalagem

Os materiais com o símbolo são recicláveis. Eliminar a embalagem num recipiente de recolha adequado para reciclagem.

Eliminação do dispositivo

1. Desligar a ficha da tomada.
2. Corte o cabo de alimentação e descarte-o.

Ahorro de energía
