CKB301W - Forno ELECTROLUX - Manual de utilização gratuito

Tipo de produto	Forno embutível
Dimensões (frontal)	Altura: 598 mm, Largura: 594 mm, Profundidade: 561 mm
Dimensões (traseira)	Altura: 579 mm, Largura: 558 mm, Profundidade embutida: 540 mm
Dimensões com porta aberta	Profundidade: 1007 mm
Peso	29.5 kg
Volume útil	65 L
Classe de eficiência energética	A
Consumo de energia (convencional)	0.89 kWh/ciclo
Consumo de energia (ventilador)	0.78 kWh/ciclo
Alimentação	Elétrica, 220-240 V
Potência máxima	3680 W
Funções de cozimento	Cozimento ventilado, Grill turbo, Calor inferior, Cozimento convencional/Limpeza com água, Grill, Descongelar, Cozimento úmido + ventil
Número de níveis de grelha	4
Acessórios incluídos	Grelha, Bandeja, Grelha/assadeira para assar
Iluminação interior	Lâmpada substituível, classe G, resistente até 300 °C
Limpeza	Função Limpeza com água, trilhos laterais removíveis, porta removível com vidro duplo
Segurança	Bloqueio de segurança para crianças, termostato de segurança, ventilador de refrigeração
Instalação	Largura do armário: 560 mm, profundidade: 550 mm, altura mínima: 590 mm
Comprimento do cabo de alimentação	1100 mm
Garantia e reparabilidade	Peças de reposição originais, serviço técnico autorizado

Perguntas frequentes - CKB301W ELECTROLUX

Como ajustar a hora do forno?

Pressione o botão ⚠️ repetidamente até que o símbolo de hora pisque. Use os botões + e — para ajustar a hora. Após 5 segundos, o ajuste é salvo. Se houver um corte de energia, a tela mostrará '12.00' e você deverá reajustar a hora.

Como realizar a limpeza com água?

Despeje 150 ml de água no relevo do interior do forno. Selecione a função Cozimento convencional / Limpeza com água e ajuste a temperatura para 90 °C. Deixe funcionar por 30 minutos, depois desligue e espere esfriar para secar o interior com um pano macio.

Quais funções de cozimento tem o forno?

As funções são: Cozimento ventilado, Grill turbo, Calor inferior, Cozimento convencional / Limpeza com água, Grill, Descongelar e Cozimento úmido + ventil.

Como trocar a lâmpada do forno?

Desligue e desconecte o forno. Espere esfriar. Gire a tampa de vidro para removê-la, limpe a tampa e troque a lâmpada por uma equivalente resistente até 300 °C. Recoloque a tampa de vidro.

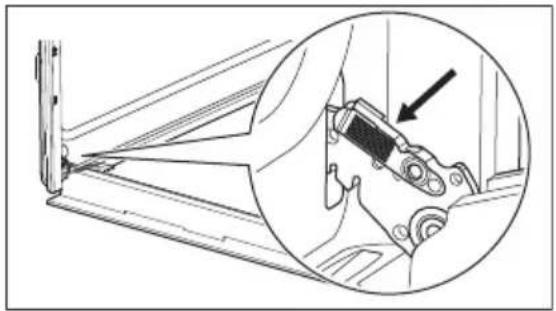

Como desmontar a porta para limpá-la?

Abra a porta completamente, levante os trincos das dobradiças até que estalem. Feche a porta até a metade, depois levante-a e puxe-a para retirá-la. Remova o painel de vidro interno girando os pinos 90°. Limpe os painéis com água e sabão, seque-os bem e remonte.

O que fazer se o forno não aquece?

Verifique se o fusível do quadro elétrico não desarmou. Se o problema persistir, entre em contato com o serviço técnico autorizado. Não use o forno se a junta da porta estiver danificada.

Como usar a função Cozimento úmido + ventil?

Esta função economiza energia. Selecione a função Cozimento úmido + ventil e ajuste a temperatura conforme a receita. A porta deve permanecer fechada durante o cozimento. Consulte a tabela de alimentos no manual para tempos e temperaturas recomendados.

Como instalar corretamente o forno?

O forno deve ser instalado por um técnico qualificado. As dimensões do armário devem ser: largura 560 mm, profundidade 550 mm, altura mínima 590 mm. Certifique-se de que a ventilação seja adequada (abertura traseira inferior de 560x20 mm). Fixe o forno com os parafusos de montagem (4x25 mm).

Como economizar energia ao usar o forno?

Use funções com ventilador quando possível. Não pré-aqueça, exceto quando necessário. Reduza a temperatura 3-10 minutos antes do final do cozimento para aproveitar o calor residual. Mantenha a porta fechada e a junta limpa. Use utensílios de metal.

Quais acessórios inclui o forno e como são colocados?

Inclui uma grelha, uma bandeja e uma grelha/assadeira para assar. Insira a grelha entre os guias do trilho com as reentrâncias para baixo. A bandeja desliza entre os guias do trilho. A grelha/assadeira pode ser usada para assar ou como bandeja para gordura.

MANUAL DE UTILIZADOR CKB301W ELECTROLUX

PT Manual de instruções | Forno 79

Com ajustar: Hora del dia

10. FUNCIONS ADDICIONALS

Problema Comproveu que...

Problema Comproveu que...

Bem-vindo(a) à Electrolux. Obrigado por escolher o nosso aparelho.

Obter conselhos de utilização, folhetos, resolução de problemas e informações sobre assistência e reparações:

www.electrolux.com/support

Sujeito a alterações sem aviso prévio.

ÍNDICE

1. INFORMAÇÕES DE SEGURANÇA....79
2. INSTRUÇÕES DE SEGURANÇA.... 81
3. INSTALAÇÃO....84
4. DESCRIÇÃO DO PRODUTO 85
5. PAINEL DE COMANDOS.... 85
6. ANTES DA PRIMEIRA UTILIZAÇÃO....86
7. UTILIZAÇÃO DIÁRIA 86
8. FUNÇÕES DE RELÓGIO 88
9. UTILIZAR OS ACESSÓRIOS....89
10. FUNÇÕES ADICIONAIS....90
11. SUGESTÕES E DICAS....90
12. MANUTENÇÃO E LIMPEZA....93
13. RESOLUÇÃO DE PROBLEMAS.... 97
14. EFICIÊNCIA ENERGÉTICA....97
15. PREOCUPAÇÕES AMBIENTAIS.... 98

1. INFORMAÇÕES DE SEGURANÇA

Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não é responsável por quaisquer ferimentos ou danos resultantes de instalação ou utilização incorretas. Guarde sempre as instruções em local seguro e acessível para consultar no futuro.

1.1 Segurança de crianças e pessoas vulneráveis

- Este aparelho pode ser utilizado por crianças com 8 anos de idade ou mais velhas e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento se forem supervisionadas ou instruídas no que respeita à utilização do aparelho de uma forma segura e compreenderem os perigos envolvidos. É necessário manter as crianças com menos de 8 anos de

idade e pessoas com incapacidades muito extensas e complexas afastadas do aparelho, a menos que sejam constantemente vigiadas.

• As crianças devem ser vigiadas para garantir que não brincam com o aparelho.
• Mantenha todos os materiais de embalagem fora do alcance das crianças e elimine-os de forma apropriada.
• AVISO: O forno e as partes acessíveis ficam quentes durante a utilização. Mantenha as crianças e os animais domésticos afastados do aparelho quando estiver a ser utilizado e durante o arrefecimento.
• Se o aparelho tiver um dispositivo de segurança para crianças, recomendamos que o ative.
• A limpeza e a manutenção básica do aparelho não devem ser efetuadas por crianças sem supervisão.

1.2 Segurança geral

• Este aparelho destina-se apenas a ser utilizado para cozinhar.
• Este aparelho foi concebido unicamente para utilização doméstica num ambiente interior.
• Este aparelho pode ser utilizado em escritórios, quartos de hóspedes de hotéis, quartos de hóspedes de pousadas, casas de hóspedes de turismo rural e outros alojamentos semelhantes onde tal utilização não exceda os níveis de utilização doméstica (médios).
• Apenas uma pessoa qualificada pode instalar este aparelho e substituir o cabo.
• Não use o aparelho antes de instalá-lo na estrutura embutida.
• Desligue o aparelho da fonte de alimentação antes de realizar qualquer manutenção.

• Se o cabo de alimentação elétrica estiver danificado, este deve ser substituído pelo fabricante, por um Centro de Assistência Técnica Autorizado ou por uma pessoa igualmente qualificada, para evitar perigos elétricos.

• AVISO: Certifique-se de que o aparelho está desligado antes de substituir a lâmpada, para evitar a possibilidade de choque elétrico.

• AVISO: O forno e as partes acessíveis ficam quentes durante a utilização. Deve ter cuidado para evitar tocar nas resistências ou na superfície da cavidade do aparelho.
• Utilize sempre luvas de forno para retirar ou inserir acessórios ou recipientes de ir ao forno.
• Para remover os apoios para prateleiras, puxe primeiro a parte da frente do apoio para prateleiras e depois a extremidade traseira das paredes laterais. Instale os apoios para prateleiras na sequência inversa.
• Não utilize um aparelho de limpeza a vapor para limpar o aparelho.
• Não utilize agentes de limpeza abrasivos ou raspadores metálicos afiados para limpar a porta de vidro, porque podem riscar a superfície e quebrar o vidro.

2. INSTRUÇÕES DE SEGURANÇA

2.1 Instalação

AVISO!

A instalação deste aparelho tem de ser efetuada por uma pessoa qualificada.

- Retire a embalagem toda.

- Não instale nem utilize o aparelho se estiver danificado.

- Siga as instruções de instalação fornecidas com o aparelho.

- Tenha sempre cuidado quando deslocar o aparelho porque ele é pesado. Utilize sempre luvas de proteção e calçado fechado.

- Não puxe o aparelho pela pega.

- Instale o aparelho num local seguro e adequado que cumpra com os requisitos da instalação.

- Respeite as distâncias mínimas relativamente a outros aparelhos e unidades.

- Antes de montar o aparelho, verifique se a porta do aparelho abre sem limitações.

- O aparelho está equipado com um sistema de arrefecimento elétrico. É necessário utilizar a alimentação elétrica.

Altura mínima do armário(altura mínima do armáriodebaixo do balcão)	590 (600) mm
Largura do armário 560 mm
Profundidade do armário 550 (550) mm
Altura da parte da frente doaparelho	598 mm
Altura da parte de trás doaparelho	579 mm
Largura da parte da frentedo aparelho	594 mm
Largura da parte de trás doaparelho	558 mm
Profundidade do aparelho 561 mm
Profundidade de encastredo aparelho	540 mm
Profundidade com a porta aberta	1007 mm
Dimensão mínima da abertura de ventilação. Abertura localizada na parte inferior traseira	560x20 mm
Comprimento do cabo de alimentação elétrica. O cabo sai pelo canto traseiro direito	1100 mm

Parafusos de montagem 4x25 mm

2.2 Ligação elétrica

AVISO!

Risco de incêndio e choque elétrico.

• Todas as ligações eléctricas devem ser efectuadas por um electricista qualificado.
• O aparelho tem de ficar ligado à terra.
• Certifique-se de que os parâmetros indicados na placa de características são compatíveis com as características da alimentação eléctrica.
• Utilize sempre uma tomada devidamente instalada e à prova de choques elétricos.
• Não utilize adaptadores de tomadas duplas ou triplas, nem cabos de extensão.
• Certifique-se de que não danifica a ficha e o cabo de alimentação eléctrica. Se for necessário substituir o cabo de alimentação, esta operação deve ser efectuada pelo nosso Centro de Assistência Técnica.
• Não permita que algum cabo eléctrico toque na porta do aparelho ou no nicho abaixo do aparelho, especialmente quando a porta estiver quente.
• As protecções contra choques eléctricos das peças isoladas e não isoladas devem estar fixas de modo a não poderem ser retiradas sem ferramentas.
• Ligue a ficha à tomada elétrica apenas no final da instalação. Certifique-se de que a ficha fica acessível após a instalação.
• Se a tomada eléctrica estiver solta, não ligue a ficha.

• Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha.

• disjuntores de protecção, fusíveis (os fusíveis de rosca devem ser retirados do suporte), diferenciais e contactores.

• A instalação eléctrica deve possuir um dispositivo de isolamento que lhe permita desligar o aparelho da corrente eléctrica em todos os pólos. O dispositivo de isolamento deve ter uma abertura de contacto com uma largura mínima de 3 mm.
• Este aparelho é fornecido com ficha e cabo de alimentação.

Tipos de cabos aplicáveis para instalação ou substituição para a Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Para informações sobre a secção do cabo, consulte a potência total na placa de características. Também pode consultar a tabela:

Potência total (W) Secção do cabo (mm²)

máximo 1380 3x0.75

máximo 2300 3x1

máximo 3680 3x1.5

O cabo de ligação à terra (cabo verde/amarelo) tem de ser 2 cm mais comprido do que os cabos de fase castanho e neutro azul

2.3 Utilização

AVISO!

Risco de ferimentos, queimaduras, choque elétrico ou explosão.

• Não altere as especificações deste aparelho.
• Certifique-se de que as aberturas de ventilação não ficam obstruídas.
• Não deixe o aparelho sem vigilância durante o funcionamento.
• Desative o aparelho após cada utilização.

• Tenha cuidado quando abrir a porta do aparelho com o aparelho em funcionamento. Pode sair ar quente.

• Não utilize o aparelho com as mãos molhadas ou quando ele estiver em contacto com água.

• Não aplique pressão sobre a porta aberta.
• Não utilize o aparelho como superfície de trabalho ou armazenamento.
• Abra a porta do aparelho com cuidado. A utilização de ingredientes com álcool pode provocar uma mistura de álcool e ar.
• Evite que faíscas ou chamas entrem em contacto com o aparelho quando abrir a porta.
• Não coloque produtos inflamáveis, nem objetos molhados com produtos inflamáveis, no interior, perto ou em cima do aparelho.

AVISO!

Risco de danos no aparelho.

- Para evitar danos ou descoloração no esmalte:

• não coloque recipientes de ir ao forno ou outros objetos diretamente sobre o fundo do aparelho.
• não coloque folha de alumínio diretamente sobre o fundo da cavidade do aparelho.
• não coloque água diretamente no aparelho quente.
  – não mantenha pratos e alimentos húmidos no aparelho após acabar de cozinhar.
• tenha cuidado quando remover ou montar os acessórios.

- A eventual descoloração do esmalte ou do aço inoxidável não afeta o desempenho do aparelho.

- Utilize uma assadeira profunda para bolos húmidos. Os sumos de fruta provocam manchas que podem ser permanentes.

- Cozinhe sempre com a porta do aparelho fechada.

- Se o aparelho ficar instalado atrás de uma porta de armário, nunca feche a porta com o aparelho em funcionamento. Se a porta ficar fechada, poderá ocorrer acumulação de calor e humidade que podem danificar o aparelho, os móveis ou o piso. Não feche a porta do armário enquanto o aparelho não tiver arrefecido completamente após utilização.

2.4 Manutenção e limpeza

AVISO!

Risco de ferimentos, incêndio ou danos no aparelho.

• Antes de qualquer ação de manutenção, desative o aparelho e desligue a ficha da tomada elétrica.
• Certifique-se de que o aparelho está frio. Existe o risco de quebra dos painéis de vidro.
• Substitua imediatamente os painéis de vidro se estiverem danificados. Contacte um Centro de Assistência Técnica Autorizado.
• Tenha cuidado quando remover a porta do aparelho. A porta é pesada!
• Limpe o aparelho com regularidade para evitar que o material da superfície se deteriore.
• Limpe o aparelho com um pano macio e húmido. Utilize apenas detergentes neutros. Não utilize produtos abrasivos, esfregões abrasivos, solventes ou objetos metálicos.
• Se utilizar um spray para forno, siga as instruções de segurança da embalagem.

2.5 Iluminação interna

AVISO!

Risco de choque elétrico.

• Relativamente à(s) lâmpada(s) no interior deste produto e às lâmpadas sobressalentes vendidas separadamente: Estas lâmpadas destinam-se a suportar condições físicas extremas em eletrodomésticos, tais como temperatura, vibração, humidade, ou destinam-se a sinalizar informação relativamente ao estado operacional do aparelho. Não se destinam a ser utilizadas em outras aplicações e não se adequam à iluminação de espaços domésticos.
• Este produto contém uma fonte de luz da classe de eficiência energética G.
• Utilize apenas lâmpadas com as mesmas especificações.

2.6 Assistência técnica

• Para reparar o aparelho, contacte o Centro de Assistência Técnica Autorizado.
• Utilize apenas peças sobressalentes originais.

2.7 Eliminação

AVISO!

Risco de ferimentos ou asfixia.

• Contacte a sua autoridade municipal para saber como descartar o aparelho corretamente.
• Desligue o aparelho da alimentação eléctrica.
• Corte o cabo de alimentação eléctrica do aparelho e elimine-o.

3. INSTALAÇÃO

AVISO!

Consulte os capítulos relativos à segurança.

3.1 Encastre

(*mm)

(*mm)

3.2 Fixação do forno no armário

4. DESCRIÇÃO DO PRODUTO

4.1 Visão geral

4.2 Acessórios

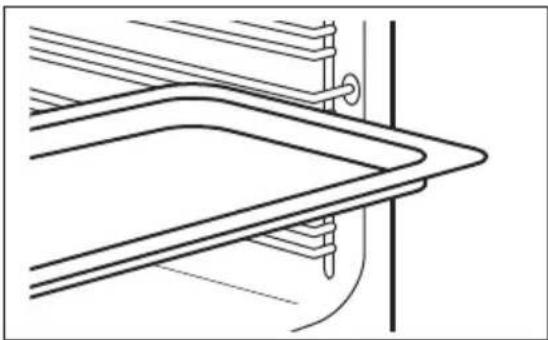

• Prateleira em grelha
  Para tachos, formas de bolos, assados.
• Tabuleiro para assar
  Para bolos e biscoitos.

1 Painel de comandos
2 Luz/símbolo de potência
3 Botão para os tipos de aquecimento
4 Visor
5 Botão de controlo (para a temperatura)
6 Símbolo/indicador de temperatura
7 Saídas de ar para a ventoinha de arrefecimento
8 Elemento de aquecimento
9 Lâmpada
10 Ventilador
11 Apoio para prateleira, amovível
12 Baixo relevo da cavidade– Recipiente de limpeza com água
13 Nível das prateleiras

• Tabuleiro para grelhar/assar

Para cozer e assar ou como tabuleiro para recolher gordura.

5. PAINEL DE COMANDOS

5.1 Campos/Botões do sensor

一

1	Para selecionar uma função de relógio.
+	Para selecionar o tempo.

5.2 Visor

A. Funções do relógio
B. Timer

6. ANTES DA PRIMEIRA UTILIZAÇÃO

AVISO!

Consulte os capítulos relativos à segurança.

6.1 Antes da primeira utilização

O forno pode emitir algum odor e fumo durante o pré-aquecimento. Certifique-se de que o espaço é ventilado.

Passo 1 Passo 2

Passo 3

Acertar o relógio Limpeza do forno Pré-aquecer o forno vazio

1. , - prima para definir o tempo. A luz intermitente para depois de cerca de 5 segundos e o visor mostra a hora.

2. Remova todos os acessórios e apoios para prateleiras amovíveis do forno.

3. Limpe o forno e os acessórios apenas com um pano de microfibra, água morna e um detergente suave.

4. Regule a temperatura máxima
   para a função:
   Tempo: 1 h.

5. Regule a temperatura máxima
   para a função:
   Tempo: 15 min.

Desligue o forno e aguarde até estar frio. Coloque os acessórios e apoios de prateleiras amovíveis do forno.

7. UTILIZAÇÃO DIÁRIA

AVISO!

Consulte os capítulos relativos à segurança.

7.1 Como definir: Tipo de aquecimento

Passo 1 Rode o botão para as funções de aquecimento para selecionar uma função de aquecimento.

Passo 2 Rode o botão de controlo para selecionar a temperatura.

Passo 3 Quando a cozedura terminar, rode os botões para a posição off (desligado) para desligar o forno.

7.2 Tipos de aquecimento

Tipo de aquecimen- to

Aplicação

Posição de desligado

O aparelho está ligado.

Cozedura ven- tilada

Para assar ou assar e cozer alimentos em mais do que uma posição de prateleira com a mesma temperatura de cozedura, sem transferência de sabores.

Grelhador ven- tilado

Para assar peças de carne grandes ou aves com ossos numa posição da prateleira. Para cozer gratinados e dourar.

Aquecimento inferior

Para cozer bolos com bases estaladiças e conservar alimentos.

Aquecimento convencional / Limpeza com água

Para cozer e assar alimentos numa posição de prateleira.

Consulte o capítulo "Manutenção e limpeza" para mais informações sobre: Limpeza com água.

Tipo de aquecimento

Aplicação

Grelhador

Para grelhar alimentos finos e tostar pão.

Descongelar

Para descongelar alimentos (legumes e fruta). O tempo de descongelação depende da quantidade e do tamanho dos alimentos congelados.

Ventilado com Resistência

Esta função foi concebida para poupar energia durante o cozinhado. Quando utilizar esta função, a temperatura no interior do aparelho pode diferir a temperatura definida. A potência do aquecimento pode ser reduzida. Para mais informações consulte o capítulo “Utilização diária”, notas sobre: Ventilado com Resistência.

7.3 Notas sobre: Ventilado com Resistência

Esta função foi utilizada para cumprir com os requisitos de classe eficiente energética e design ecológicoEU 65/2014 (de acordo com as normas e EU 66/2014). Testes de acordo com: IEC/EN 60350-1.

A porta do forno deve estar fechada durante a cozedura para que a função não seja interrompida e o forno funcione com a mais alta eficiência energética possível.

Para instruções de cozedura, consulte o capítulo "Sugestões e dicas", Ventilado com Resistência. Para recomendações gerais sobre poupança de energia, consulte o capítulo "Eficiência energética", Poupança de energia.

8. FUNÇÕES DE RELÓGIO

8.1 Funções de relógio

Função de relógio Aplicação
	Para definir, alterar ou verificar a hora do dia.
Hora
	Para definir o tempo de funcionamento do forno.
Duração
	Para definir uma contagem decrescente. Esta função não afeta o funcionamento do forno. Pode regular esta função a qualquer momento, mesmo com o forno desligado.
Conta-minutos

8.2 Como definir: Funções do relógio

Como definir: Hora

☐ – fica a piscar quando ligar o forno à corrente elétrica depois de uma falha de corrente ou se o temporizador não estiver configurado.

+, — premir para definir a hora.A luz intermitente para depois de cerca de 5 segundos e o visor mostra a hora.

Como alterar: Hora

Passo 1 ⏻ – premir repetidamente para alterar a hora do dia. ⏻ começa a piscar.

Passo 2 +, — premir para definir a hora. A luz intermitente para depois de cerca de 5 segundos e o visor mostra a hora.

Como definir: Duração

Passo 1 Selecionar a função do forno e a temperatura.

Passo 2 ⚠️ – prima repetidamente. |→| domeça a piscar.

Passo 3 +, — premir para definir a duração. O visor mostra: |→| |→|— pisca quando o tempo definido terminar. O sinal soa e o forno desliga.

Passo 4 Premir qualquer botão para parar o sinal.

Passo 5 Rodar os botões para a posição de desligado.

Como definir: Conta-minutos

Passo 1 ⚠ – prima repetidamente. ♗ começa a piscar.

Como definir: Conta-minutos

Passo 2

+, — premir para definir a hora. A função começa automaticamente após 5 segundos. É emitido um sinal sonoro quando o tempo definido terminar.

Passo 3 Premir qualquer botão para parar o sinal.

Passo 4 Rodar os botões para a posição de desligado.

Como cancelar: Funções do relógio

Passo 1

- premir repetidamente até o símbolo da função do relógio começar a piscar.

Passo 2

Manter premido: — A função do relógio desliga após alguns segundos.

9. UTILIZAR OS ACESSÓRIOS

AVISO!

Consulte os capítulos relativos à segurança.

9.1 Inserir acessórios

Um pequeno entalhe na parte inferior aumenta a segurança. Os entalhes são

também dispositivos anti-inclinação. A armação elevada à volta da prateleira impede que os recipientes deslizem para fora da prateleira.

Prateleira em grelha:

Introduza a prateleira entre as barras-guia dos apoios para prateleiras e certifique-se de que os pés de apoio ficam para baixo.

Tabuleiro para assar / Tabuleiro para grelhar: Introduza o tabuleiro entre as barras-guia do apoio para prateleiras.

10.1 Ventoinha de arrefecimento

Quando o aparelho está a funcionar, a ventoinha de arrefecimento liga-se automaticamente para manter as superfícies do aparelho frias. Se desligar o aparelho, a ventoinha de arrefecimento pode continuar a funcionar até o aparelho arrefecer.

10.2 Termóstato de segurança

Se o forno for utilizado incorretamente ou tiver alguma anomalia, pode ocorrer um

sobreaquecimento perigoso. Para evitar isso, o forno possui um termóstato de segurança que corta a alimentação elétrica. O forno volta a ativar-se automaticamente quando a temperatura baixar.

11. SUGESTÕES E DICAS

i

Consulte os capítulos relativos à segurança.

11.1 Recomendações para cozinhar

O forno possui quatro posições de prateleira.

Conte as posições de prateleira a partir do fundo do forno.

O seu forno pode cozer ou assar de forma diferente do forno que utilizava anteriormente.

Cozer bolos

Não abrir a porta do forno antes de ter decorrido 3/4 do tempo de cozedura definido.

Se utilizar dois tabuleiros para assar em simultâneo, manter um nível vazio entre eles.

Cozinhar carne e peixe

Utilizar um tabuleiro para grelhar para alimentos muito gordurosos para evitar que o forno fique com manchas que podem ser permanentes.

Deixar a carne repousar durante cerca de 15 minutos antes de a cortar, para que o sumo não escorra.

Para evitar demasiado fumo no forno durante o assado, adicionar alguma água no tabuleiro para grelhar. Para evitar a condensação do fumo, adicionar água toda a vez que esta secar.

Tempos de cozedura

Os tempos de cozedura dependem do tipo de alimento, da sua consistência e volume.

Inicialmente, controle o desempenho quando cozinha. Quando utilizar este aparelho, encontrar as melhores definições (grau de

aquecimento, tempo de cozedura, etc.) para os seus tachos, receitas e quantidades.

11.2 Ventilado com Resistência - acessórios recomendados

Utilize os tabuleiros e recipientes escuros e não refletores. Têm melhor absorção do calor do que a loiça de cor clara e refletora.

Forma com base para flan

Escuro, não refletor 28 cm de diâmetro

Escuro, não refletor 26 cm de diâmetro

Vitrocerâmica 8 cm de diâmetro, 5 cm de altura

Escuro, não refletor 28 cm de diâmetro

11.3 Ventilado com Resistência

Para obter os melhores resultados, siga as sugestões indicadas na tabela abaixo.

		(°C) (min.)
Pastéis doces, 12 unidades	tabuleiro para assar ou tabuleiro para recolha de gorduras	180 2 35 - 40
Pastéis, 9 unidades	tabuleiro para assar ou tabuleiro para recolha de gorduras	180 2 35 - 40
Pizza, congelada, 0,35 kg	prateleira em grelha 220 2 35 - 40
Torta suíça	tabuleiro para assar ou tabuleiro para recolha de gorduras	170 2 30 - 40
Brownie	tabuleiro para assar ou tabuleiro para recolha de gorduras	180 2 30 - 40
Soufflé, 6 unidades	formas pequenas de cerâmica na prateleira em grelha	200 3 30 - 40
Base flan massa lev.	forma de base de flan na prateleira em grelha	170 2 20 - 30
Bolo Victoria assadeira	na prateleira em grelha	170 2 35 - 45
Peixe escalfado, 0,3 kg	tabuleiro para assar ou tabuleiro para recolha de gorduras	180 3 35 - 45
Peixe inteiro, 0,2 kg	tabuleiro para assar ou tabuleiro para recolha de gorduras	180 3 35 - 45
Filete de peixe, 0,3 kg forma de piza na prateleira em grelha		180 3 35 - 45
Carne escalfada, 0,25 kg	tabuleiro para assar ou tabu-leiro para recolha de gorduras	200 3 40 - 50
Shashlik, 0,5 kg tabuleiro para assar ou tabu-leiro para recolha de gorduras		200 3 25 - 35
Biscoitos, 16 unidades tabuleiro para assar ou tabu-leiro para recolha de gorduras		180 2 20 - 30
Macarons, 20 unida-des	tabuleiro para assar ou tabu-leiro para recolha de gorduras	180 2 40 - 45
Queques, 12 unidades tabuleiro para assar ou tabu-leiro para recolha de gorduras		170 2 30 - 40
Pastelaria salgada, 16 unidades	tabuleiro para assar ou tabu-leiro para recolha de gorduras	170 2 35 - 45
Biscoitos de massa fi-na, 20 unidades	tabuleiro para assar ou tabu-leiro para recolha de gorduras	150 2 40 - 50
Tarteletes, 8 unidades tabuleiro para assar ou tabu-leiro para recolha de gorduras		170 2 20 - 30
Legumes, escalfados, 0,4 kg	tabuleiro para assar ou tabu-leiro para recolha de gorduras	180 3 35 - 40
Omeleta de legumes forma de piza na prateleira em grelha		200 3 30 - 45
Legumes mediterrâni-cos, 0,7 kg	tabuleiro para assar ou tabu-leiro para recolha de gorduras	180 4 35 - 40

11.4 Informação para institutos de teste

Testes de acordo com a norma IEC 60350-1.

Bolos pe-quenos, 16 por tabuleiro	Aquecimento convencional	Tabuleiro para assar	3 170 20 - 35 -
Bolos pe-quenos, 16 por tabuleiro	Cozedura ven-tilada	Tabuleiro para assar	3 160 20 - 35 -
Bolos pe-quenos, 16 por tabuleiro	Cozedura ven-tilada	Tabuleiro para assar	1 e 3 160 20 - 35 -

			(°C) (min)
Tarte de maçã, 2 formas,∅ 20 cm	Aquecimento convencional	Prateleira em grelha	1 170 70 - 90 -
Tarte de maçã, 2 formas,∅ 20 cm	Cozedura ven-tilada	Prateleira em grelha	2 160 70 - 90 -
Pão-de-ló, forma de bo-lo de ∅26 cm	Aquecimento convencional	Prateleira em grelha	2 170 35 - 45 -
Pão-de-ló, forma de bo-lo de ∅26 cm	Cozedura ven-tilada	Prateleira em grelha	2 160 35 - 45 -
Pão peque-no	Aquecimento convencional	Tabuleiro para assar	3 150 20 - 35 Pré-aqueça o forno	durante 10 min.
Pão peque-no	Cozedura ven-tilada	Tabuleiro para assar	3 150 20 - 35 Pré-aqueça o forno	durante 10 min.
Tosta Grelhador Prateleira		em grelha	3 máx. 1 - 5 Pré-aqueça o forno	durante 10 min.
Hambúrguer de vaca, 6 peças, 0,6 kg	Grelhador Prateleira	em grelha e tabuleiro de recolha de gorduras	3 máx. 20 - 30 Coloque a prateleira	em grelha no terceiro nível e o tabuleiro de recolha de gorduras no segundo nível do forno. Vire os alimen-tos a meio do tempo de cozedura.Pré-aqueça o forno durante 10 min.

12. MANUTENÇÃO E LIMPEZA

AVISO!

Consulte os capítulos relativos à segurança.

Limpe a parte da frente do aparelho apenas usando um pano de microfibras com água morna e um detergente suave. Limpe e verifique a junta da porta em torno da moldura da cavidade.

Utilize uma solução de limpeza para limpar as superfícies metálicas.

Limpe manchas com um detergente suave.

Utilização diária

Limpe a cavidade após cada utilização. A acumulação de gordura ou outros resíduos pode provocar incêndios.

Pode ocorrer condensação de humidade no aparelho ou nos painéis de vidro da porta. Para diminuir a condensação, deixe o aparelho funcionar durante 10 minutos antes da cozedura. Não guarde alimentos no aparelho durante mais de 20 minutos. Seque a cavidade apenas usando um pano de microfibras após cada utilização.

Acessórios

Limpe todos os acessórios após cada utilização e deixe-os secar. Utilize um pano de microfibras com água morna e um detergente suave. Não lave os acessórios na máquina de lavar loiça.

Não limpe acessórios antiaderentes utilizando detergentes abrasivos ou objetos afiados.

12.2 Como remover: Apoios para prateleiras

Retire os apoios para prateleiras para limpar o forno.

Passo 1 Desligar o forno e aguardar até estar frio.

Passo 2 Puxe a parte da frente do apoio para prateleiras para fora da parede lateral.

Passo 3 Puxe a parte de trás do apoio para prateleiras para fora da parede lateral e retire-o.

Passo 4 Instale os apoios para prateleiras na sequência inversa.

12.3 Como utilizar: Limpeza com água

Passo 1 Verta água para o baixo relevo da cavidade: 150 ml.

Passo 2

Selecione a função:

Passo 3 Defina a temperatura para 90°C.

Passo 4 Deixe o forno funcionar durante 30 min.

Passo 5 Desligue o forno.

Passo 6 Aguarde até que o forno esteja frio. Se-que a cavidade com um pano macio.

12.4 Como remover e instalar: Porta

A porta do forno tem dois painéis de vidro. Pode remover a porta do forno e o painel de vidro interno para os limpar. Leia todas as instruções sobre "Remoção e instalação da porta" antes de remover os painéis de vidro.

CUIDADO!

Não utilize o forno sem os painéis de vidro.

Passo 1 Abra completamente a porta e segure em ambas as dobradiças.
Passo 2 Levante e puxe os trincos até ouvir um cli-que.
Passo 3 Fechar a porta do forno até à primeira posi-ção de abertura (a meio). Depois, levante e puxe a porta e retire-a dos encaixes.
Passo 4 Coloque a porta num pano macio numa su-perfície estável e liberte o sistema de blo-queio para remover o painel de vidro interno.
Passo 5 Rode os fixadores em 90° e retire-os dos respectivos alojamentos

Passo 6 Comece por levantar o painel de vidro com cuidado e depois retire-o.

Passo 7 Limpe os painéis de vidro com água e sabão. Seque os painéis de vidro com cuidado. Não lave os acessórios na máquina de lavar loiça.

Passo 8 Após a limpeza, instale o painel de vidro e a porta do forno.

Se a porta estiver instalada corretamente, ouvirá um estalido quando fechar os trincos.

Quando instalado corretamente, o friso para porta emite um clique. Certifique-se de que instala o painel de vidro interno corretamente nos respetivos alojamentos.

12.5 Como substituir: Lâmpada

AVISO!

Risco de choque elétrico. A lâmpada pode estar quente.

Antes de substituir a lâmpada:

Passo 1 Passo 2 Passo 3
Desligue o forno. Aguarde até que o forno esteja frio.	Desligue o forno da corrente elétrica.	Coloque um pano no fundo da cavi-dade.

Lâmpada posterior

Passo 1 Rode a proteção de vidro para a retirar.

Passo 2 Limpe a cobertura de vidro.

Passo 3 Substitua a lâmpada por uma lâmpada adequada, resistente ao calor até 300 °C.

Passo 4 Instale a cobertura de vidro.

13. RESOLUÇÃO DE PROBLEMAS

AVISO!

Consulte os capítulos relativos à segurança.

13.1 O que fazer se...

Em quaisquer casos não incluídos nesta tabela, contacte um centro de assistência autorizado.

Problema Verificar se...

O forno não aquece. O fusível está fundido.
A junta da porta está danificada.	Não utilize o forno. Contacte um Centro de Assistência Técnica Autorizado.
O visor apresenta "12.00".	Houve um corte de energia. Definir a hora do dia.
A lâmpada não funciona. A lâmpada está fundida.

13.2 Dados de assistência técnica

Se não conseguir encontrar uma solução para o problema, contacte o seu fornecedor ou um Centro de Assistência Técnica Autorizado.

Os dados necessários para o centro de assistência técnica encontram-se na placa de identificação do aparelho. A placa de características está na moldura frontal da cavidade do aparelho. Não remova a placa de características da cavidade do aparelho.

Recomendamos que escreva os dados aqui:

Modelo (MOD.) ......

Número do produto(PNC) ......

Número de série (S.N.) ......

14. EFICIÊNCIA ENERGÉTICA

14.1 Informação do produto e folheto de informação do produto de acordo com os Regulamentos de Ecodesign e Rotulagem de Energia da UE

Nome do fornecedor Electrolux
Identificação do modelo	CKB301W 944068094CKB301X 944068295
Índice de Eficiência Energética 95.1
Classe de eficiência energética A
Consumo de energia com uma carga normal, modo convencional 0.89 kWh/ciclo
Consumo de energia com uma carga padrão, modo de ventilação forçada	0.78 kWh/ciclo
Número de cavidades 1
Fonte de calor Eletricidade
Volume 65 l
Tipo de forno Forno encastrado
Massa	CKB301W 29.5 kg
	CKB301X 28.8 kg

IEC/EN 60350-1 - Aparelhos de cozinha elétricos domésticos - Parte 1: Fogões, fornos, fornos a vapor e grelhadores - Métodos para medir o desempenho.

14.2 Poupança de energia

O aparelho possui funções que ajudam a poupar energia nos cozinhados de todos os dias.

Certifique-se de que a porta do aparelho está fechada quando o aparelho funcionar. Não abra a porta do aparelho muitas vezes durante a confeção. Mantenha a junta da porta limpa e certifique-se de que está bem fixa na posição correta.

Utilize recipientes de metal para melhorar a poupança de energia.

Sempre que possível, não pré-aqueça o aparelho antes de cozinhar.

Quando preparar vários pratos de uma vez, reduza ao mínimo possível os intervalos entre confeções.

Cozinhar com a ventoinha

Sempre que possível, utilize as funções de cozedura que utilizam a ventoinha, para poupar energia.

Aquecimento residual

Quando a duração da cozedura for superior a 30 min, reduza a temperatura do aparelho para 3 a 10 min no mínimo antes do fim da cozedura. O calor residual no interior do aparelho continuará a cozinhar.

Utilize o calor residual para aquecer outros pratos.

Manter os alimentos quentes

Para utilizar o calor residual para manter uma refeição quente, seleccione a regulação de temperatura mais baixa possível.

Ventilado com Resistência

Função concebida para poupar energia durante a cozedura.

15. PREOCUPAÇÕES AMBIENTAIS

Recicle os materiais que apresentem o símbolo Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da reciclagem dos aparelhos eléctricos e electrónicos. Não elimine os

aparelhos que tenham o símbolo juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.

+ , - pulsa para ajustar la hora.

Cómo ajustar: Avisador

Paso 1 ⚠️ - pulsa repetidamente. 🏠 empieza a parpadear.

10. FUNCIONES ADICIONALES
