CKB301W - Uuni ELECTROLUX - Ilmainen käyttöohje ja opas

Tuotetyyppi	Sisäänrakennettu uuni
Mitat (edestä)	Korkeus: 598 mm, Leveys: 594 mm, Syvyys: 561 mm
Mitat (takaa)	Korkeus: 579 mm, Leveys: 558 mm, Upotussyvyys: 540 mm
Mitat oven ollessa auki	Syvyys: 1007 mm
Paino	29.5 kg
Käyttötilavuus	65 L
Energiatehokkuusluokka	A
Energiankulutus (tavanomainen)	0.89 kWh/sykli
Energiankulutus (tuuletin)	0.78 kWh/sykli
Virransyöttö	Sähkö, 220-240 V
Maksimiteho	3680 W
Kypsennystoiminnot	Tuuletinkypsennys, Turbogrilli, Alalämpö, Tavanomainen kypsennys / Vesipuhdistus, Grilli, Sulatus, Kosteuskypsennys + tuuletin
Ritilätasojen lukumäärä	4
Mukana tulevat lisävarusteet	Ritilä, Leivinpelti, Ritilä/paistinpannu
Sisävalaistus	Vaihdettava hehkulamppu, luokka G, kestää jopa 300 °C
Puhdistus	Vesipuhdistustoiminto, irrotettavat sivukiskot, irrotettava kaksoislasiovi
Turvallisuus	Lapsilukko, turvatermostaatti, jäähdytystuuletin
Asennus	Kaapin leveys: 560 mm, syvyys: 550 mm, vähimmäiskorkeus: 590 mm
Virtajohdon pituus	1100 mm
Takuu ja korjattavuus	Alkuperäiset varaosat, valtuutettu huolto

Usein kysytyt kysymykset - CKB301W ELECTROLUX

Kuinka uunin kellonaika säädetään?

Paina ⚠️-painiketta toistuvasti, kunnes kellon symboli vilkkuu. Säädä aikaa + ja - painikkeilla. 5 sekunnin kuluttua asetus tallentuu. Jos sähkökatko tapahtuu, näyttöön tulee '12.00' ja kellonaika täytyy asettaa uudelleen.

Kuinka vesipuhdistus tehdään?

Kaada 150 ml vettä uunin sisällä olevaan kuppiin. Valitse toiminto Tavanomainen kypsennys / Vesipuhdistus ja aseta lämpötila 90 °C:een. Anna käydä 30 minuuttia, sammuta ja odota jäähtymistä, pyyhi sisäosa pehmeällä liinalla.

Mitä kypsennystoimintoja uunissa on?

Toiminnot ovat: Tuuletinkypsennys, Turbogrilli, Alalämpö, Tavanomainen kypsennys / Vesipuhdistus, Grilli, Sulatus ja Kosteuskypsennys + tuuletin.

Kuinka uunin hehkulamppu vaihdetaan?

Sammuta ja irrota uuni verkkovirrasta. Odota jäähtymistä. Kierrä lasisuojus irti, puhdista se ja vaihda hehkulamppu vastaavaan, joka kestää jopa 300 °C. Aseta lasisuojus takaisin.

Kuinka uunin luukku irrotetaan puhdistusta varten?

Avaa luukku kokonaan, nosta saranoiden salvat ylös, kunnes ne naksahtavat. Sulje luukku puoliväliin, nosta se ja vedä irti. Poista sisempi lasipaneeli kääntämällä lukitustappeja 90°. Puhdista paneelit vedellä ja saippualla, kuivaa hyvin ja kokoa takaisin.

Mitä tehdä, jos uuni ei kuumene?

Tarkista, ettei sulake ole palanut. Jos ongelma jatkuu, ota yhteys valtuutettuun huoltoon. Älä käytä uunia, jos luukun tiiviste on vaurioitunut.

Kuinka Kosteuskypsennys + tuuletin -toimintoa käytetään?

Tämä toiminto säästää energiaa. Valitse toiminto Kosteuskypsennys + tuuletin ja säädä lämpötila reseptin mukaan. Luukun on pysyttävä suljettuna kypsennyksen aikana. Katso suositusajat ja -lämpötilat ohjekirjan elintarviketaulukosta.

Kuinka uuni asennetaan oikein?

Uunin saa asentaa vain pätevä teknikko. Kaapin mittojen tulee olla: leveys 560 mm, syvyys 550 mm, vähimmäiskorkeus 590 mm. Varmista, että ilmanvaihto on riittävä (takana alaosassa aukko 560x20 mm). Kiinnitä uuni asennusruuveilla (4x25 mm).

Kuinka säästää energiaa uunia käytettäessä?

Käytä tuulettimella varustettuja toimintoja aina kun mahdollista. Älä esikuumenna, ellei se ole tarpeen. Laske lämpötilaa 3-10 minuuttia ennen kypsennyksen loppua hyödyntääksesi jäännöslämpöä. Pidä luukku kiinni ja tiiviste puhtaana. Käytä metallisia astioita.

Mitä lisävarusteita uuniin kuuluu ja miten ne asetetaan?

Mukana tulevat ritilä, leivinpelti ja ritilä/paistinpannu. Aseta ritilä kiskojen väliin lovet alaspäin. Leivinpelti liu'utetaan kiskojen väliin. Ritilä/paistinpannu voidaan käyttää paistamiseen tai rasvankeruualustana.

KÄYTTÖOHJE CKB301W ELECTROLUX

FI Käyttöohje | Uuni 41

NO Bruksanvisning | Ovn 60

Tervetuloa Electroluxiin! Kiitos, että olet valinnut tämän laitteen.

Saadaksesi käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita sekä huolto- ja korjausohjeita:

www.electrolux.com/support

Oikeus muutoksiin pidätetään.

SISÄLTÖ

1. TURVALLISUUSTIEDOT....41
2. TURVALLISUUSOHJEET 43
3. ASENNUS....46
4. TUOTEKUVAUS 47
5. KÄYTTÖPANEELI....47
6. KÄYTTÖÖNOTTO....48
7. PÄIVITTÄINEN KÄYTTÖ 48
8. KELLOTOIMINNOT....49
9. LISÄVARUSTEIDEN KÄYTTÄMINEN....50
10. LISÄTOIMINNOT....51
11. VIHJEITÄ JA NEUVOJA....51
12. HOITO JA PUHDISTUS....54
13. VIANMÄÄRITYS....58
14. ENERGIATEHOKKUUS....58
15. YMPÄRISTÖNSUOJELU 59

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilövahingoista tai vahingoista, jotka aiheutuvat virheellisestä asennuksesta tai käytöstä. Säilytä ohjeita aina varmassa ja helppopääsyisessä paikassa tulevia käyttökertoja varten.

1.1 Lasten ja taitamattomien henkilöiden turvallisuus

- 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joilla on fyysisiä, aisteihin liittyviä tai henkisiä rajoitteita tai puutteellinen kokemus tai tuntemus, voivat käyttää tätä laitetta vain, jos heitä valvotaan tai ohjataan laitteen turvallisessa käytössä ja jos he ymmärtävät käyttöön liittyvät vaarat. Tuote on pidettävä alle 8-vuotiaiden lasten ja

erittäin laajoista ja monimutkaisista toiminnallisista rajoitteista kärsivien henkilöiden ulottumattomissa, ellei heitä valvota jatkuvasti.

• Lapsia on valvottava, jotta he eivät ryhdy leikkimään laitteella.
• Kaikki pakkaukset tulee pitää lasten ulottumattomissa ja hävittää asianmukaisesti.
• VAROITUS: Uuni ja sen esilläolevat osat kuumentuvat käytön aikana. Pidä lapset ja lemmikkieläimet poissa laitteen lähettyviltä sen ollessa toiminnassa tai jäähtymässä.
• Jos laitteessa on lapsilukko, sitä on käytettävä.
• Lapset eivät saa puhdistaa laitetta tai suorittaa siihen kohdistuvia käyttäjän huoltotoimenpiteitä ilman valvontaa.

1.2 Yleinen turvallisuus

• Tämä laite on tarkoitettu ainoastaan ruoanlaittoon.
• Tämä laite on tarkoitettu yhden kotitalouden käyttöön sisätiloissa.
• Tätä laitetta voidaan käyttää toimistoissa, hotellihuoneissa, aamiaismajoituspaikoissa, maatilamajoituspaikoissa ja muissa samantyyppisissä majoitustiloissa, joissa kyseinen käyttö ei ylitä (keskimääräisiä) kotitalouskäytön tasoja.
• Laitteen asennuksen ja virtajohdon vaihtamisen saa suorittaa vain alan ammattilainen.
• Älä käytä laitetta ennen kuin se on asennettu kalusteeseen.
• Irrota laite sähköverkosta ennen huoltotoimenpiteiden suorittamista.
• Jos virtajohto vaurioituu, sen saa vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaava ammattitaitoinen henkilö, jotta vältytään sähkövaaroilta.

• VAROITUS: Varmista, että laite on kytketty pois päältä ennen kuin ryhdyt vaihtamaan lamppua välttääksesi sähköiskun vaaran.

• VAROITUS: Uuni ja sen esilläolevat osat kuumentuvat käytön aikana. Vältä koskettamasta lämpövastuksia tai laitteen sisätilan pintoja.

• Käytä suojakäsineitä poistaessasi varusteita tai uunivuokia tai asettaessasi niitä laitteen sisälle.
• Poista hyllytuet vetämällä ensin hyllytuen etuosa ja sitten takaosa irti sivuseinistä. Asenna hyllytuet päinvastaisessa järjestyksessä.
• Laitteen puhdistuksessa ei saa käyttää höyrypesuria.
• Älä käytä hankausaineita tai teräviä metallikaapimia lasiluukun puhdistamisessa, sillä ne voivat naarmuttaa pintaa, mistä voi olla seurauksena lasin särkyminen.

2. TURVALLISUUSOHJEET

2.1 Asennus

VAROITUS!

Laitteen asennuksen ja liitännät saa suorittaa vain ammattitaitoinen henkilö.

• Poista kaikki pakkausmateriaalit.
• Vaurioitunutta laitetta ei saa asentaa tai käyttää.
• Noudata koneen mukana toimitettuja asennusohjeita.
• Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä ja suojaavia jalkineita.
• Älä koskaan vedä laitetta sen kahvasta kiinni pitäen.
• Asenna laite turvalliseen ja sopivaan paikkaan, joka täyttää asennusvaatimukset.
• Noudata mainittuja vähimmäisetäisyyksiä muihin laitteisiin ja kalusteisiin.
• Tarkista ennen laitteen asentamista, että laitteen luukku avautuu esteettä.
• Laite on varustettu sähkötoimisella jäähdytysjärjestelmällä. Sitä on käytettävä sähkösyötöllä.

Kaapin vähimmäiskorkeus (työtason alla olevan kaapin vähimmäiskorkeus)

590 (600) mm

Kaapin leveys 560 mm

Kaapin syvyys 550 (550) mm

Laitteen etuosan korkeus 598 mm

Laitteen takaosan korkeus 579 mm

Laitteen etuosan leveys 594 mm

Laitteen takaosan leveys 558 mm

Laitteen syvyys 561 mm

Laitteen asennussyvyys 540 mm

Leveys luukun ollessa auki 1007 mm

Tuuletusaukon vähimmäiskoko. Aukko alaosassa takana

560x20 mm

Virtajohdon pituus. Johto sijaitsee oikeassa kulmas-sa takana

1100 mm

Kiinnitysruuvit 4x25 mm

2.2 Sähkökytkentä

VAROITUS!

Tulipalon ja sähköiskun vaara.

• Kaikki sähkökytkennät tulee jättää asiantuntevan sähköasentajan vastuulle.

• Laite on kytkettävä maadoitettuun pistorasiaan.

• Varmista, että arvokilvessä olevat parametrit ovat verkkovirtalähteen sähköarvojen mukaisia.

• Kytke pistoke maadoitettuun pistorasiaan.
• Älä käytä jakorasioita tai jatkojohtoja.
• Varmista, ettei pistoke ja virtajohto vaurioidu. Jos virtajohto joudutaan vaihtamaan, vaihdon saa suorittaa vain valtuutettu huoltoliike.
• Älä anna virtajohtojen koskettaa laitteen luukkua tai päästä niitä luukun tai laitteen alapuolella olevan asennustilan lähelle, varsinkaan laitteen ollessa toiminnassa tai luukun ollessa kuuma.
• Jännitteenalaisten ja eristettyjen osien suojat tulee asentaa niin, ettei niiden irrotus onnistu ilman työkaluja.
• Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.
• Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan.
• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.
• Käytä vain asianmukaisia eristyslaitteita: suojakytkimet, sulakkeet (ruuvattavat sulakkeet on irrotettava kannasta), vikavirtakytkimet ja kontaktorit.
• Sähköasennuksessa on oltava erotin, joka mahdollistaa laitteen irrottamisen sähköverkosta kaikista navoista. Erottimen kontaktiaukon leveys on oltava vähintään 3 mm.
• Laitteen mukana toimitetaan päävirtajohto ja pääpistoke.

Asennuksen tai vaihdon käytettävissä olevat johtotyypit Euroopassa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Kaapelin poikkileikkauksen osalta, ks. arvokilpeen merkittyä kokonaistehoa. Ks. myös taulukko:

Kokonaisteho (W) Virtajohdon poikki-pinta-ala (mm²)

enintään 1 380 3x0.75

enintään 2 300 3x1

Kokonaisteho (W) Virtajohdon poikki-pinta-ala (mm²)

enintään 3 680 3x1.5

Maadoitusjohdon (vihreä/keltainen johto) on oltava 2 cm pidempi kuin ruskea vaihe- ja sininen nollajohto.

2.3 Valitse

VAROITUS!

Henkilövahinkojen, palovammojen ja sähköiskujen tai räjähdyksen vaara.

• Älä muuta laitteen teknisiä ominaisuuksia.
• Varmista, että tuuletusaukoissa ei ole tukoksia.
• Laitetta ei saa jättää päälle valvomatta.
• Kytke laite pois päältä jokaisen käyttökerran jälkeen.
• Noudata varovaisuutta avatessasi laitteen luukun laitteen ollessa toiminnassa. Laitteesta voi purkautua ulos kuumaa ilmaa.
• Älä käytä laitetta, jos kätesi ovat märät tai laitteen ollessa kosketuksessa veteen.
• Älä kohdista painetta avoimeen oveen.
• Älä käytä laitetta työtasona tai tavaroiden säilytystasona.
• Avaa laitteen luukku varovaisuutta noudattaen. Alkoholipitoisten ainesosien käyttämisen tuloksena voi muodostua alkoholin ja ilman seoksia.
• Älä päästä kipinöitä tai avotulta kosketukseen laitteen kanssa avatessasi sen luukun.
• Älä aseta helposti syttyviä tuotteita tai helposti syttyvien aineiden kanssa kosketuksissa olleita tuotteita laitteeseen, laitteen päälle tai sen lähelle.

VAROITUS!

Laitteen vaurioitumisen vaara.

- Estä emalipinnan vaurioituminen tai haalistuminen: - Älä aseta ruoanlaittovälineitä tai muita esineitä laitteeseen siten, että ne olisivat suorassa kosketuksessa laiteen pohjan kanssa.

– Älä aseta alumiinifoliota siten, että se olisi suorassa kosketuksessa laitteen pohjan kanssa.
– Älä laita vettä suoraan kuumaan laitteeseen.
- Älä säilytä kosteita astioita tai ruokia laitteessa lopetettuasi ruoanlaiton.
– Noudata varovaisuutta poistaessasi tai asentaessasi lisäosia.

• Uunin emalipintojen tai ruostumattoman teräksen värimuutokset eivät vaikuta laitteen toimintaan.
• Käytä syvää pannua kosteita kakkuja paistaessasi. Hedelmämehut voivat jättää pysyviä tahroja.
• Laitteen luukku on pidettävä suljettuna käytön aikana.
• Jos Íaite asennetaan kalusteen paneelin (esim. oven) taakse, ovea ei saa koskaan sulkea laitteen ollessa toiminnassa. Lämpöä tai kosteutta voi kertyä suljetun kalusteen paneelin taakse ja laite, kalusteet tai lattia voivat sen seurauksena vaurioitua. Älä sulje kalusteen paneelia ennen kuin laite on täysin jäähtynyt käytön jälkeen.

2.4 Hoito ja puhdistus

VAROITUS!

Henkilövahinkojen, tulipalon tai laitteen vaurioitumisen vaara.

• Kytke laite pois päältä ja irrota pistoke pistorasiasta ennen ylläpitotoimien aloittamista.
• Tarkista, että laite on kylmä. Vaarana on lasilevyjen rikkoutuminen.
• Vaihda välittömästi vaurioituneet luukun lasipaneelit. Ota yhteyttä valtuutettuun huoltoliikkeeseen.
• Ole varovainen irrottaessasi luukkua. Luukku on painava!
• Puhdista laite säännöllisesti, jotta pintamateriaali pysyisi hyväkuntoisena.
• Puhdista laite kostealla pehmeällä liinalla. Käytä ainoastaan neutraaleja pesuaineita.

Älä käytä hankaavia tuotteita, hankaavia sieniä, liuotteita tai metalliesineitä.

- Jos käytät uuninpuhdistussuihketta, noudata tuotepakkauksessa olevia turvallisuusohjeita.

2.5 Sisävalaistus

VAROITUS!

Sähköiskun vaara.

- Lisätietoa tämän tuotteen sisällä olevista lampuista sekä erikseen myytävistä varalampuista: Kyseiset lamput on suunniteltu kestämään kodinkoneissa vaativia fyysisiä olosuhteita (esim. lämpötila, tärinä, kosteus) tai ne antavat tietoa laitteen toimintatilasta. Niitä ei ole tarkoitettu muihin käyttötarkoituksiin eivätkä ne sovi huoneiden valaisemiseen.

• Tämä tuote sisältää valonlähteen, jonka energiatehokkuusluokka on G.
• Käytä ainoastaan ominaisuuksiltaan samanlaisia lamppuja.

2.6 Huolto

• Laitteen korjaukseen liittyvissä asioissa tulee ottaa yhteyttä valtuutettuun huoltopalveluun.
• Ainoastaan alkuperäisiä varaosia saa käyttää.

2.7 Hävittäminen

VAROITUS!

Loukkaantumisen tai tukehtumisen vaara.

• Kysy tietoja laitteen oikeaoppisesta hävittämisestä paikalliselta viranomaiselta.
• Irrota pistoke pistorasiasta.
• Leikkaa virtajohto laitteen läheltä ja hävitä se.

3. ASENNUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

3.1 Asentaminen kalusteeseen

(*mm)

(*mm)

3.2 Uunin kiinnittäminen kaappiin

Ruoanlaittovälineille, kakkuvuokat, paistit.

- Paistolevy

Kakuille ja kekseille.

1 Käyttöpaneeli
2 Virran merkkivalo / symboli
3 Uunitoimintojen kiertonuppi
4 Näyttö
5 Ohjausnuppi (lämpötilan valitsemiseen)
6 Lämpötilan merkkivalo / symboli
7 Ilmanvaihtoaukot jäähdytyspuhaltimelle
8 Lämpövastus
9 Lamppu
10 Puhallin
11 Hyllykannatin, irrotettava
12 Lokeron reliefi - Vesipuhdistussäiliö
13 Hyllytasot

- Grilli / uunipannu

Leivinpelliksi ja uunipannuksi tai pannuksi rasvan keräämiseen.

5. KÄYTTÖPANEELI

5.1 Kosketuspainikkeet/painikkeet

—	Ajan asettaminen.
➊	Kellotoiminnon asettaminen.
+	Ajan asettaminen.

5.2 Näyttö

A. Kellotoiminnot

B. Ajastin

6. KÄYTTÖÖNOTTO

VAROITUS!

Lue turvallisuutta koskevat luvut.

6.1 Ennen ensimmäistä käyttökertaa

Uunista voi tulla hajua ja savua esikuumennuksen aikana. Varmista huoneen hyvä tuuletus.

1. vaihe 2. vaihe

3. vaihe

Aseta kello Puhdista uuni Esikuumenna tyhjä uuni

1. , - paina asettaaksesi aika. Vilkuminen lakkaa noin 5 sekunnin kuluttua ja näytössä näkyy aika.

2. Poista kaikki varusteet ja irrotettavat uunipeltien kannattimet uunista.

3. Puhdista uuni ja sen varusteet pelkällä lämpimällä vedellä ja miedolla pesuaineella mikrokuituliinaa käyttäen.

4. Aseta toiminnon enimmäisläm-
   pötila:
   Aika: 1 tunti.

5. Aseta toiminnon enimmäisläm-
   pötila:
   Aika: 15 min.

Kytke uuni pois päältä ja odota, että se jäähtyy. Aseta varusteet ja irrotettavat uunipeltien kannattimet uuniin.

7. PÄIVITTÄINEN KÄYTTÖ

VAROITUS!

Lue turvallisuutta koskevat luvut.

7.1 Asettaminen: Uunitoiminto

1. vaihe Käännä uunin toimintojen väännintä uunitoiminnon valitsemiseksi.
2. vaihe Valitse lämpötila.
3. vaihe Kun ruoka on valmista, käännä vääntimet Off-asentoon uunin sammuttami-seksi.

7.2 Uunitoiminnot

Uunitoimin- Käyttökohde to

Laite on pois päältä.

Pois päältä - asento

Kiertoilma

Saman paistolämpötilan vaativien ruokien paistaminen samanaikaisesti useammalla kannatintasolla ilman, että tuoksut sekoittuvat.

Tehogrillaus

Isohkojen, luisten liha- tai lintupaistien paistamiseen yhdessä ritilää-sennossa. Gratinointi ja ruskistus.

Alalämpö

Rapean pohjan omaavien kakkujen leipomiseen ja ruoan säilömiseen.

Uunitoimin-to	Käyttökohde
Ylä-/alalämpö / Vesipuhdistus	Kypsentäminen ja paistaminen yhdellä tasolla.Katso lisätietoja kohdasta "Hoito ja puhdistus": Aqua Clean.
Grilli	Ohuiden ruokien grillaus ja leivän paahtaminen.
Sulatus	Ruoan, (hedelmien ja vihannesten) sulattaminen. Sulatusaikaan vaikut-tavat pakastetun ruoan määrä ja ko-ko.
Kostea kiertoil-ma	Tämä toiminto säästää energiaa ruoanlaiton aikana. Kun käytät tätä toimintoa, laitteen sisälämpötila voi poiketa lämpötila-asetuksesta. Kuu-mennusteho voi laskea. Katso lisätietoa luvusta "Päivittäinen käyttö", Huomautus: Kostea kiertoilma.

8. KELLOTOIMINNOT

8.1 Kellotoiminnot

Kellotoiminto Käyttötarkoitus
Kellonaika	Kellonajan asettaminen, muuttaminen tai tarkistaminen.
|→|Kesto	Uunin toiminta-ajan asettaminen.
Hälytinajastin	Ajastimen asettaminen. Tämä toiminto ei vaikuta millään tavalla uunin toimintaan. Tämä toiminto voidaan asettaa milloin tahansa, myös uunin ollessa pois päältä.

8.2 Asetukset: Kellotoiminnot

Asetukset: Kellonaika

- vilkkuu, kun uuni kytketään sähköverkoon, sähkökatkon jälkeen tai kun ajastinta ei ole asetettu.

+, - paina asettaaksesi kellonajan.Vilkkuminen lakkaa noin 5 sekunnin kuluttua ja näytössä näkyy kellonaika.

Ajan muuttaminen: Kellonaika

1. vaihe

- paina toistuvasti kellonajan muuttamiseksi. 📄 alkaa vilkkua.

2. vaihe

- paina asettaaksesi kellonajan.

Vilkkuminen lakkaa noin 5 sekunnin kuluttua ja näytössä näkyy kellonaika.

Asetukset: Kesto

1. vaihe Aseta uunitoiminto ja uunin lämpötila.

2. vaihe

– paina toistuvasti. |→alkaa vilkkua.

3. vaihe

, - aseta kesto painamalla.

Näytössä näkyy: |→|

- vilkkuu asetetun ajan päättyessä. Äänimerkki kuuluu ja uuni kytkeytyy pois päältä.

1. vaihe Voit sammuttaa äänimerkin painamalla mitä tahansa painiketta.

2. vaihe Käännä säätimet Off (pois päältä) -asentoon.

Asetukset: Hälytinajastin

1. vaihe

– paina toistuvasti. 🏠 alkaa vilkkua.

2. vaihe

- paina asettaaksesi kellonajan.

Toiminto käynnistyy automaattisesti 5 sekunnin kuluttua.

Laitteesta kuuluu äänimerkki, kun asetettu aika on päättynyt.

1. vaihe Voit sammuttaa äänimerkin painamalla mitä tahansa painiketta.

2. vaihe Käännä säätimet Off (pois päältä) -asentoon.

Peruuttaminen: Kellotoiminnot

1. vaihe

- paina toistuvasti, kunnes kellotoiminnon symboli alkaa vilkkua.

2. vaihe

Paina ja pidä painettuna painiketta:

Kellotoiminto sammuu muutaman sekunnin kuluttua.

9. LISÄVARUSTEIDEN KÄYTTÄMINEN

VAROITUS!

Lue turvallisuutta koskevat luvut.

9.1 Lisävarusteiden asennus

Pieni lovi yläosassa parantaa turvallisuutta. Nämä lovet toimivat myös kaatumisen

estämisessä. Ritilän korkea reunus estää keittoastioiden luisumisen hyllyltä.

Paistoritilä:

Paina ritilä liukukiskojen väliin kannatinkiskoon ja varmista, että jalat osoittavat alaspäin.

Leivinpelti / Syvä pannu:

Työnnä leivinpelti hyllykannattimen ohjauskiskojen väliin.

10.1 Jäähdytyspuhallin

Kun laite on päällä, jäähdytyspuhallin kytkeytyy automaattisesti päälle pitääkseen laitteen pinnat viileinä. Kun kytket laitteen pois päältä, jäähdytyspuhallin on käynnissä, kunnes laite on jäähtynyt.

10.2 Ylikuumenemissuoja

Uunin virheellinen toiminta tai vialliset osat voivat aiheuttaa vaarallisen

ylikuumenemisen. Tämän estämiseksi uunissa on ylikuumenemissuoja, joka katkaisee virransyötön. Virta kytkeytyy automaattisesti uudelleen, kun lämpötila on laskenut normaalille tasolle.

Lue turvallisuutta koskevat luvut.

11.1 Ruoanlaittoon liittyviä suosituksia

Uunissa on neljä kannatintasoa.

Laske kannatintasot uunin pohjasta alkaen.

Uunisi voi paistaa eri tavalla kuinkunentinenaiemminlaitteesi.säätämiseen.

Kakkujen leipominen

Älä avaa uunin luukkua ennen kuin 3/4 asetetusta kypsennysajasta on kulunut.

Jos käytät samanaikaisesti kahta leivinpeltiä, pidä niiden välissä yksi tyhjä taso.

Liha- ja kalaruokien valmistaminen

Käytä syvää pannua erittäin rasvaisille ruoille, jotta uuniin ei tule mahdollisesti pysyviä tahroja.

Anna lihan jäähtyä noin 15 minuuttia ennen sen leikkaamista, jotta sen neste säilyisi.

Lisää hieman vettä syvään pannuun paistamisen aikana, jotta uuniin ei muodostuisi liikaa savua. Ehkäise savun tiivistymistä lisäämällä vettä aina, kun vesi haihtuu pois.

Kypsentämisajat

Kypsentämisaika määräytyy ruokalajin, sen koostumuksen ja määrän mukaan.

Tarkkaile kypsennyksen alussa välineiden toimintaa. Yritä löytää keittovälineillesi, resepteillesi ja ruoan määrille sopivimmat asetukset (lämpöasetus, kypsennysaika), kun käytät tätä laitetta.

11.2 Kostea kiertoilma – suositellut varusteet

Käytä tummia heijastamattomia vuokia ja astioita. Ne absorboivat enemmän lämpöä vaaleisiin ja heijastaviin astioihin verrattuna.

Tumma, heijastamaton 28 cm halkaisija

Tumma, heijastamaton 26 cm halkaisija

Annosvuoat

Keramiikka halkaisija 8 cm, korkeus 5 cm

Tumma, heijastamaton 28 cm halkaisija

11.3 Kostea kiertoilma

Noudata alla olevan taulukon ehdotuksia parhaan tuloksen saavuttamiseksi.

(°C) (min)

Makeat sämpylät, 12 kappaletta

leivinpelti tai uunipannu 180 2 35 - 40

Sämpylät, 9 kappaletta leivinpelti tai uunipannu 180 2 35 - 40

Pizza, pakaste, 0,35 kg

ritilä 220 2 35 - 40

Kääretorttu leivinpelti tai uunipannu 170 2 30 - 40

Brownie leivinpelti tai uunipannu 180 2 30 - 40

Kohokas, 6 kappaletta keraamiset annosvuoat ritiläl- lä

200 3 30 - 40

Torttupohja torttuvuoka ritilällä 170 2 20 - 30

Victoria-voileipä uunivuoka ritilällä 170 2 35 - 45

		(°C) (min)
Höyrytetty kala, 0,3 kg leivinpelti tai uunipannu 180 3 35 - 45
Kokonainen kala, 0,2 kg	leivinpelti tai uunipannu 180 3 35 - 45
Kalafilee, 0,3 kg pizzapannu ritilällä 180 3 35 - 45
Haudutettu liha, 0,25 kg	leivinpelti tai uunipannu 200 3 40 - 50
Shashlik, 0,5 kg leivinpelti tai uunipannu 200 3 25 - 35
Pikkuleivät, 16 kappa-letta	leivinpelti tai uunipannu 180 2 20 - 30
Macaron leivos, 20 kappaletta	leivinpelti tai uunipannu 180 2 40 - 45
Muffinssit, 12 kappa-letta	leivinpelti tai uunipannu 170 2 30 - 40
Suolaiset leivonnaiset, 16 kappaletta	leivinpelti tai uunipannu 170 2 35 - 45
Murotaikinapikkuleivät, 20 kappaletta	leivinpelti tai uunipannu 150 2 40 - 50
Pikkutortut, 8 kappalet-ta	leivinpelti tai uunipannu 170 2 20 - 30
Vihannekset, haudute-tut, 0,4 kg	leivinpelti tai uunipannu 180 3 35 - 40
Kasvismunakas pizzapannu ritilällä 200 3 30 - 45
Välimeren vihannek-set, 0,7 kg	leivinpelti tai uunipannu 180 4 35 - 40

11.4 Tiedoksi testauslaitoksille

Testit standardin IEC 60350-1 mukaisesti.

(°C) (min)

Pienet kakut, Ylä-/alalämpö Leivinpelti 3 170 20 - 35 - 20 kpl/leivinpelti

Pienet kakut, Kiertoilma Leivinpelti 3 160 20 - 35 - 20 kpl/leivinpelti

Pienet kakut, Kiertoilma Leivinpelti 1 ja 3 160 20 - 35 - 20 kpl/leivinpelti

Omenapii-rakka, 2 vuokaa ∅20 cm	Ylä-/alalämpö Paistoritilä 1 170 70 - 90 -
Omenapii-rakka, 2 vuokaa ∅20 cm	Kiertoilma Paistoritilä 2 160 70 - 90 -
Sokerikakku,kakkuvuoka∅26 cm	Ylä-/alalämpö Paistoritilä 2 170 35 - 45 -
Sokerikakku,kakkuvuoka∅26 cm	Kiertoilma Paistoritilä 2 160 35 - 45 -
Murokeksit Ylä-/alalämpö Leivinpelti 3 150 20 - 35 Esikuumenna uunia 10				min.
Murokeksit Kiertoilma Leivinpelti 3 150 20 - 35 Esikuumenna uunia 10				min.
Paahtoleipä Grilli Paistoritilä 3 enint. 1 - 5 Esikuumenna uunia 10				min.
Naudanjau-helihapihvi, 6kappaletta,0,6 kg	Grilli Paistoritiläja uunipannu	3 enint. 20 - 30 Aseta ritilä uunin kol-		mannelle tasolle ja uunipannu toiselle tasolle. Käännä ruokaa keittoajan puolivälissä.Esikuumenna uunia 10 min.

12. HOITO JA PUHDISTUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

12.1 Puhdistukseen liittyviä huomautuksia

Puhdistusaineet

Puhdista laitteen etuosa pelkällä lämpimällä vedellä ja miedolla pesuaineella mikrokuituliinaa käyttäen. Puhdista ja tarkista uunin sisätilan kehyksen ympärillä oleva luukun tiiviste.

Puhdista metallipinnat puhdistusaineella.

Poista tahrat miedolla pesuaineella.

Jokapäiväinen käyttö

Puhdista uunin sisäosa jokaisen käytön jälkeen. Rasvan tai muiden jäämien kertyminen saattaa aiheuttaa tulipalon.

Kosteutta voi tiivistyä laitteen sisälle tai luukun lasilevyihin. Tiivistymistä voit vähentää pitämällä laitetta päällä 10 minuutin ajan ennen ruokien kypsentämistä. Älä jätä ruokia laitteeseen 20 minuuttia pidemmäksi ajaksi. Kuivaa sisäosa pelkällä mikrokituliinalla jokaisen käyttökerran jälkeen.

Tarvikkeet

Puhdista kaikki varusteet jokaisen käytön jälkeen ja anna niiden kuivua. Käytä pelkästään mikrokuituliinaa, lämmintä vettä ja mietoa puhdistusainetta. Varusteita ei saa pestä astianpesukoneessa.

Tarttumattomia lisävarusteita ei saa puhdistaa hankaavilla puhdistusaineilla tai teräväreunaisilla esineillä.

12.2 Irrottaminen: Kannattimet

Poista kannattimet uunin puhdistamiseksi.

1. vaihe Sammuta uuni ja odota, että se jäähtyy.
2. vaihe Vedä kannattimen etuosa irti sivuseinästä.
3. vaihe Vedä kannattimen takaosa irti sivuseinästä ja poista se.
4. vaihe Asenna kannattimet päinvastaisessa järjestyksessä.

12.3 Käyttöohje: Vesipuhdistus

Tämä puhdistustoiminto poistaa jäljelle jääneen rasvan ja ruokajäämät uunista kosteuden avulla.

1. vaihe Kaada vesi lokeroon: 150 ml.

2. vaihe

Aseta toiminto:

1. vaihe Aseta lämpötilaksi 90 °C.
2. vaihe Anna uunin käydä 30 minuuttia.
3. vaihe Kytke uuni pois päältä.
4. vaihe Odota, kunnes uuni on jäähtynyt. Puh- dista uunitila pehmeällä liinalla.

12.4 Irrottaminen ja asentaminen: Luukku

Uunin luukussa on kaksi lasipaneelia. Voit irrottaa uunin luukun ja sisäisen lasipaneelin sen puhdistamiseksi. Lue kohdan "Luukun irrottaminen ja asentaminen" ohjeet kokonaan ennen lasilevyjen poistamista.

HUOMIO!

Älä käytä uunia ilman lasipaneeleja.

1. vaihe Avaa luukku kokonaan auki ja pidä kiinni mo- lemmista saranoista.
2. vaihe Nosta ja vedä lukituksia, kunnes ne napsah- tavat.
3. vaihe Sulje uunin luukku puoliväliin sen ensimmäi- seen avausasentoon. Nosta ja vedä luukkua sen jälkeen ja irrota se paikaltaan.
4. vaihe Aseta luukku tasaiselle alustalle pehmeän kankaan päälle ja vapauta lukitusjärjestelmä, jotta voit irrottaa sisäisen lasipaneelin.
5. vaihe Käännä kiinnittimiä 90° ja vedä ne irti paikoil- taan.

1. vaihe Nosta lasipaneelia ensin varovasti ja sitten poista se.

1. vaihe Puhdista lasipaneelit vedellä ja saippualla. Kuivaa lasipaneelit huolellisesti. Lasipaneeleja ei saa pestä astianpesukoneessa.

2. vaihe Asenna lasipaneeli ja uunin luukku takaisin paikalleen puhdistuksen jälkeen.

Jos luukku on asennettu paikalleen oikein, kuulet napsahduksen lukituksia sulkiessasi.

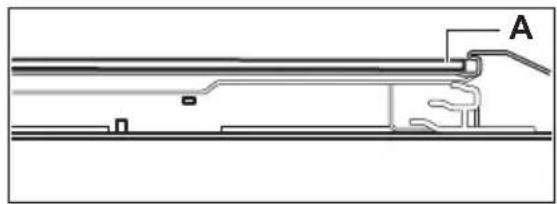

Luukun reunalista napsahtaa paikoilleen. Varmista, että asennat sisäisen lasipaneelin oikein paikalleen.

12.5 Vaihtaminen: Lamppu

VAROITUS!

Sähköiskun vaara. Lamppu voi olla kuuma.

Ennen lampun vaihtamista:

1. vaihe 2. vaihe 3. vaihe

Kytke uuni pois päältä. Odota, kun-nes uuni on jäähtynyt.

Irrota uunin pistoke pistorasiasta. Peitä uunin pohja kankaalla.

Takalamppu

1. vaihe Irrota suojalasi kiertämällä sitä.
2. vaihe Puhdista lampun kansi.
3. vaihe Vaihda lamppu sopivaan 300 °C lämmönkestävään lamppuun.
4. vaihe Asenna lasinen kansi.

13. VIANMÄÄRITYS

VAROITUS!

Lue turvallisuutta koskevat luvut.

13.1 Käyttöhäiriöt...

Mikäli laitteessa ilmenevää ongelmaa ei ole kuvattu tässä taulukossa, ota yhteyttä valtuutettuun huoltoliikkeeseen.

Ongelma Tarkista, jos...

Uuni ei kuumene. Sulake on palanut.
Luukun tiiviste on vialli- nen.	Älä käytä uunia. Ota yh- teyttä valtuutettuun huol- toliikkeeseen.
Näytössä näkyy "12.00". On tapahtunut virtakatko. Aseta kellonaika.

Ongelma Tarkista, jos...

Lamppu ei toimi. Lamppu on palanut.

13.2 Huoltotiedot

Jos et itse löydä ratkaisua ongelmaasi, ota yhteys jälleenmyyjään tai valtuutettuun huoltopalveluun.

Huoltoliikkeen tarvitsemat perustiedot löydät laitteen arvokilvestä. Arvokilpi löytyy laitteen sisätilan etukehyksestä. Älä poista arvokilpeä laitteen sisätilasta.

Suosittelemme, että kirjoita tiedot tähän:

Malli (Mod.):

Tuotenumero (PNC)

Sarjanumero (S.N.)

14. ENERGIATEHOKKUUS

14.1 EU:n ekologisen suunnittelun ja energiamerkintätuotetiedot ja tuotetietolomake

Toimittajan nimi Electrolux
Mallin tunniste	CKB301W 944068094CKB301X 944068295
Energiatehokkuusindeksi 95.1
Energiatehokkuusluokka A
Energiankulutus normaalikäytössä Ylä- ja alalämpö -toiminnossa 0.89 kWh/kierros
Energiankulutus vakiokuormalla, tuuletintila 0.78 kWh/kierros
Pesien lukumäärä 1
Lämpölähde Sähkö
Äänimer.voimak 65 l
Uunityyppi Kalusteeseen asennettava uuni
Massa	CKB301W	29.5 kg
	CKB301X	28.8 kg

IEC/EN 60350-1 – Ruonlaittoon tarkoitetut sähkötoimiset kodinkoneet – Osa 1: Mallistot, uunit, höyryuunit ja grillit – Menetelmiä tehon mittaukseen.

14.2 Energiansäästö

Laitteessa on joitakin toimintoja, joiden avulla voit säästää energiaa.

Varmista, että laitteen luukku on kiinni laitteen ollessa käynnissä. Älä avaa laitteen luukkua liian usein kypsennyksen aikana. Pidä luukun tiiviste puhtaana ja varmista, että se on hyvin kiinni paikoillaan.

Käytä metallisia keittoastioita energiatehokkuuden parantamiseksi.

Jos vain mahdollista, älä esikuumenna laitetta ennen ruokien asettamista uuniin.

Minimoi paistojen väliset tauot, kun valmistat kerralla useampia ruokia.

Puhallintoiminnon käyttäminen ruoanlaiton yhteydessä

Jos mahdollista, käytä uunitoimintoja puhaltimella energian säästämiseksi.

Jäännöslämpö

Kun kypsennys kestää yli 30 minuuttia, laske laitteen lämpötila alimmalle asetukselle 3–10 minuuttia ennen kypsennysajan päättymistä. Jälkilämpö laitteen sisällä jatkaa ruoka-aineksien kypsentämistä.

Lämmitä muita ruokalajeja jälkilämpöä käyttäen.

Ruoan lämpimänä pitoon

Valitse alhaisin mahdollisin lämpötila-asetus, niin voit hyödyntää jälkilämmön ja säilyttää aterian lämpimänä.

Kostea kiertoilma

Tämä toiminto säästää energiaa ruoanlaiton aikana.

15. YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty merkillä

. Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut.

Älä hävitä merkillä Merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.

Velkommen til Electrolux! Takk for at du valgte produktet vårt.
