CKB301W - Forn ELECTROLUX - Manual d'usuari gratuït

Tipus de producte	Forn encastable
Dimensions (frontal)	Alçada: 598 mm, Amplada: 594 mm, Fons: 561 mm
Dimensions (posterior)	Alçada: 579 mm, Amplada: 558 mm, Fons encastat: 540 mm
Dimensions amb porta oberta	Fons: 1007 mm
Pes	29.5 kg
Volum útil	65 L
Classe d'eficiència energètica	A
Consum d'energia (convencional)	0.89 kWh/cicle
Consum d'energia (ventilador)	0.78 kWh/cicle
Alimentació	Elèctrica, 220-240 V
Potència màxima	3680 W
Funcions de cocció	Cocció ventil, Grill turbo, Calor inferior, Cocció convencional / Neteja amb aigua, Grill, Descongelar, Fornejat humit + ventil
Nombre de nivells de graella	4
Accessoris inclosos	Graella, Safata, Graella/paella per rostir
Il·luminació interior	Bombeta reemplaçable, classe G, resistent fins a 300 °C
Neteja	Funció Neteja amb aigua, carrils laterals extraïbles, porta desmuntable amb doble vidre
Seguretat	Bloqueig de seguretat per a nens, termòstat de seguretat, ventilador de refrigeració
Instal·lació	Amplada de l'armari: 560 mm, profunditat: 550 mm, alçada mínima: 590 mm
Longitud del cable d'alimentació	1100 mm
Garantia i reparabilitat	Peces de recanvi originals, servei tècnic autoritzat

Preguntes freqüents - CKB301W ELECTROLUX

Com ajustar l'hora del forn?

Premeu el botó ⚠️ repetidament fins que el símbol d'hora parpellegi. Utilitzeu els botons + i — per ajustar l'hora. Després de 5 segons, l'ajust es guarda. Si hi ha un tall de corrent, la pantalla mostrarà '12.00' i haureu de reajustar l'hora.

Com realitzar la neteja amb aigua?

Aboqueu 150 ml d'aigua al relleu de l'interior del forn. Seleccioneu la funció Cocció convencional / Neteja amb aigua i ajusteu la temperatura a 90 °C. Deixeu funcionar 30 minuts, després apagueu i espereu que es refredi per assecar l'interior amb un drap suau.

Quines funcions de cocció té el forn?

Les funcions són: Cocció ventil, Grill turbo, Calor inferior, Cocció convencional / Neteja amb aigua, Grill, Descongelar i Fornejat humit + ventil.

Com canviar la bombeta del forn?

Apagueu i desconnecteu el forn. Espereu que es refredi. Gireu la tapa de vidre per extreure-la, netegeu la tapa i canvieu la bombeta per una d'equivalent resistent fins a 300 °C. Torneu a col·locar la tapa de vidre.

Com desmuntar la porta per netejar-la?

Obriu la porta completament, aixequeu els pestells de les frontisses fins que facin clic. Tanqueu la porta a mig camí, després aixequeu-la i estireu-la per treure-la. Retireu el panell de vidre intern girant els passadors 90°. Netegeu els panells amb aigua i sabó, assequeu-los bé i torneu a muntar.

Què fer si el forn no escalfa?

Comproveu que no hagi saltat el fusible del quadre elèctric. Si el problema persisteix, contacteu amb el servei tècnic autoritzat. No utilitzeu el forn si la junta de la porta està danyada.

Com utilitzar la funció Fornejat humit + ventil?

Aquesta funció estalvia energia. Seleccioneu la funció Fornejat humit + ventil i ajusteu la temperatura segons la recepta. La porta ha de romandre tancada durant la cocció. Consulteu la taula d'aliments al manual per a temps i temperatures recomanades.

Com instal·lar correctament el forn?

El forn ha de ser instal·lat per un tècnic qualificat. Les dimensions de l'armari han de ser: amplada 560 mm, profunditat 550 mm, alçada mínima 590 mm. Assegureu-vos que la ventilació sigui adequada (obertura posterior inferior de 560x20 mm). Fixeu el forn amb els cargols de muntatge (4x25 mm).

Com estalviar energia en utilitzar el forn?

Utilitzeu funcions amb ventilador sempre que sigui possible. No preescalfeu excepte quan sigui necessari. Reduïu la temperatura 3-10 minuts abans del final de la cocció per aprofitar la calor residual. Mantingueu la porta tancada i la junta neta. Utilitzeu estris de metall.

Quins accessoris inclou el forn i com es col·loquen?

Inclou una graella, una safata i una graella/paella per rostir. Inseriu la graella entre les guies del carril amb les osques cap avall. La safata es deslisa entre les guies del carril. La graella/paella es pot utilitzar per rostir o com a safata de greix.

MANUAL D'USUARI CKB301W ELECTROLUX

CA Manual d'usuari | Forn 2

DA Brugsanvisning | Ovn 22

Benvinguts a Electrolux! Gràcies per triar el nostre electrodomèstic.

Consells d'ús, catàlegs, instruccions per a la resolució de problemes, informació

sobre servei i reparacions:

www.electrolux.com/support

Subjecte a canvis sense preavís.

CONTINGUT

1. INFORMACIÓ DE SEGURETAT.... 2
2. INSTRUCCIONS DE SEGURETAT.... 4
3. INSTAL·LACIÓ....7
4. DESCRIPCIÓ DEL PRODUCTE....8
5. TAULER DE CONTROL....8
6. ABANS DEL PRIMER ÚS....9
7. ÚS DIARI....9
8. FUNCIONS DE RELLOTGE.... 10
9. ÚS DELS ACCESSORIS.... 12
10. FUNCIONS ADDICIONALS.... 12
11. CONSELLS I TRUCS....13
12. CURA I NETEJA.... 16
13. RESOLUCIÓ DE PROBLEMES....19
14. EFICIÊNCIA ENERGÉTICA....20
15. QÜESTIONS MEDIAMBIENTALS.... 21

1. INFORMACIÓ DE SEGURETAT

Abans d'instal·lar i utilitzar l'aparell, llegiu detingudament les instruccions subministrades. El fabricant no es fa responsable de cap dany o lesió que sigui el resultat d'un ús o una instal·lació incorrectes. Manteniu sempre les instruccions en un lloc segur i accessible per a futures consultes.

1.1 Seguretat infantil i per a persones vulnerable

- Els nens majors de 8 anys i les persones amb capacitats físiques, sensorials o mentals reduïdes o manca d'experiència i coneixements poden fer servir aquest aparell només si estan supervisats o han rebut instruccions sobre l'ús segur de l'aparell i si comprenen els perills als quals s'exposen. Els infants de menys de 8 anys i les persones amb discapacitats greus i complexes s'han de

mantenir allunyats de l'aparell, tret que se'ls supervisi contínuament.

• Cal supervisar els infants per assegurar-vos que no juguin amb l'aparell.
• Manteniu tot l'embalatge lluny dels infants i llenceu-los correctament.
• AVÍS: L'aparell i les parts de contacte s'escalfen durant l'ús. Mantingui allunyats de l'aparell els infants i les mascotes quan estigui engegat i mentre s'estigui refredant.
• Si l'aparell disposa d'un sistema de bloqueig infantil, cal que l'activeu.
• Els infants no han de dur a terme operacions de neteja i manteniment de l'aparell sense supervisió.

1.2 Seguretat general

• Aquest electrodomèstic només té finalitats culinàries.
• Aquest aparell està dissenyat per a ús domèstic individual en interiors.
• Aquest aparell es pot utilitzar a oficines, habitacions d'hotels, habitacions d'hostals, cases rurals i altres allotjaments similars quan aquest ús no superi els nivells (mitjans) d'ús domèstic.
• La instal·lació d'aquest aparell i la substitució del cable només poden anar a càrrec d'una persona qualificada.
• No feu servir l'aparell abans d'instal·lar-lo a la seva estructura integrada.
• Abans de dur a terme qualsevol manteniment, desconnecteu l'aparell del subministrament elèctric.
• Si el cable d'alimentació està danyat, el fabricant, el centre de servei autoritzat o bé una persona qualificada l'haurà de substituir per evitar qualsevol perill elèctric.

• AVÍS: Comproveu que l'aparell estigui apagat abans de canviar el llum per evitar que es produeixin possibles descàrregues elèctriques.

• AVÍS: L'aparell i les parts de contacte s'escalfen durant l'ús. Tingueu cura i eviteu tocar els elements d'escalfament o la superfície de la cavitat de l'aparell.

• Utilitzeu sempre guants de forn per retirar o introduir accessoris o recipients al forn.

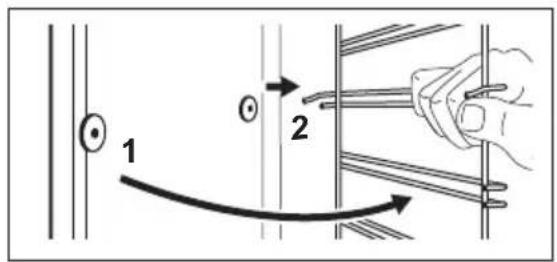

• Per retirar els suports de la reixeta, separeu de les parets laterals la part del davant del suport de la reixeta primer i, després, la part posterior. Instal·leu els suports de la reixeta en ordre invers.
• No feu servir netejadores de vapor per netejar l'aparell.
• No feu servir detergents abrasius agressius ni rascadors metàl·lics esmolats per netejar la porta de vidre, ja que podrien ratllar la superfície i fer que el vidre es trenqués.

2. INSTRUCCIONS DE SEGURETAT

2.1 Instal·lació

! AVÍS!

La instal·lació d'aquest aparell han d'anar a càrrec d'una persona qualificada.

• Retireu tot l'embalatge de l'aparell.
• No instal·leu ni utilitzeu aparells que estiguin avariats.
• Seguiu les instruccions d'instal·lació subministrades amb l'aparell.
• Vigileu quan moveu l'aparell, ja que pesa molt. Feu servir sempre guants de seguretat i calçat tapat.
• No intenteu moure l'aparell tirant del mànec.
• Instal·leu l'aparell en un lloc segur i adequat, d'acord amb els requisits d'instal·lació.
• Mantingueu la distància mínima en relació amb els altres aparells i unitats.
• Abans de muntar l'aparell, comproveu que la porta de l'aparell s'obre sense problemes.
• L'aparell està equipat amb un sistema de refredament elèctric. S'ha de fer servir amb subministrament elèctric.

Alçada mínima de la cavitat(alçada mínima a sota lataula de treball)

590 (600) mm

Amplada de la cavitat 560 mm

Fondària de la cavitat 550 (550) mm
Alçada de la part frontal de l'aparell	598 mm
Alçada de la part posterior de l'aparell	579 mm
Amplada de la part frontal de l'aparell	594 mm
Amplada de la part del darrere de l'aparell	558 mm
Fondària de l'aparell 561 mm
Fondària d'encastatge de l'aparell	540 mm
Fondària amb la porta oberta	1007 mm
Espai mínim de ventilació Espai mínim de ventilació a la part posterior, a sota	560x20 mm
Llargada del cable d'ali-mentació. El cable és l'extrem dret del darrere de l'a-parell	1100 mm

2.2 Connexió elèctrica

! AVÍS!

Risc d'incendi i descàrrega elèctrica.

• Totes les connexions electriques les ha de dur a terme un tècnic qualificat.
  • L'aparell ha d'estar connectat a terra.
• Assegureu-vos que els paràmetres de la placa de característiques siguin compatibles amb les característiques eléctriques del subministrament eléctric.
• Feu servir sempre un sòcol antixoc correctament instal·lat.
• No feu servir adaptadors de múltiples endolls ni allargadors.
• Assegureu-vos no danyar el cable d'alimentació ni l'endoll. La substitució del cable d'alimentació l'ha de dur a terme el nostre centre de servei autoritzat.
• No deixeu que el cable d'alimentació toqui o entri en contacte amb la porta de l'aparell o la part inferior de la cavitat on heu instal·lat l'aparell, especialment quan està en funcionament o la porta és calenta.
• Totes les peces que asseguren la protecció contra descàrregues elèctriques de components aïllats i amb corrent s'han de fixar de manera que no es puguin afluixar sense eines.
• Només connecteu l'endoll a la presa de corrent al final del procés d'instal·lació. Asseguri's que es pugui accedir a l'endoll després de la instal·lació.
• Si el sòcol de la presa de corrent està solt, no connecti l'endoll.
• No estireu el cable d'alimentació per desconnectar l'aparell. Estireu sempre l'endoll.
• Empreu només dispositius d'aïllament adequats: disjuntors de protecció, fusibles (de tipus cargol que es poden retirar del suport), dispositius de fuga a terra i contactors.
• La instal·lació elèctrica ha d'incorporar un dispositiu d'aïllament que permeti desconnectar l'aparell de la presa de corrent en tots els pols. El dispositiu

d'aïllament ha de tenir una separació mínima entre contactes de 3 mm.

- Aquest aparell se subministra amb un endoll principal i un cable principal.

Tipus de cables de recanvi o utilitzables a la instal·lació d'Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Per saber la secció del cable a utilitzar, vegeu la potència total indicada a la placa de característiques. També podeu consultar la taula:

Potència total (W) Secció del cable (mm²)

màxim 1380 3x0.75

màxim 2300 3x1

màxim 3680 3x1.5

El cable a terra (cable verd/groc) ha de ser 2 cm més llarg que els cables neutres de fase marró i blau.

2.3 Utilització

! AVÍS!

Risc de lesió, cremades i descàrregues elèctriques o explosió.

• No modifiqueu les especificacions d'aquest aparell.
• Comproveu que els orificis de ventilació no estiguin bloquejats.
• No deixeu l'aparell desatès durant el funcionament.
• Desactiveu l'aparell després de cada ús.
• Teniu cura si obriu la porta de l'aparell quan estigui en funcionament. Podria sortir-ne aire calent.
• No feu servir l'aparell amb les mans molles ni quan l'aparell estigui en contacte amb l'aigua.
• No apliqueu pressió a la porta oberta.
• No feu servir l'aparell com a superfície de treball ni d'emmagatzematge.

• Obriu la porta de l'aparell amb cura. L'ús d'ingredients amb alcohol pot provocar una barreja d'alcohol i aire.

• No deixeu que les espurnes o flames entrin en contacte amb l'aparell quan obriu la porta.

• No col·loqueu productes inflamables ni articles humits amb productes inflamables dins, a prop o damunt de l'aparell.

! AVÍS!

Risc d'espatllar l'aparell.

- Per evitar danys o decoloracions a l'esmalt:

– no poseu estris de forn ni altres objectes directament a la part inferior de l'aparell.
– no cobriu la base interior de l'aparell amb paper d'alumini.
– no introduïu aigua directament a l'aparell calent.
- no deixeu plats i aliments humits a l'aparell després d'acabar la cocció.
- aneu amb compte quan retireu o instal·leu els accessoris.

• El descoloriment de l'esmalt o l'acer inoxidable no té cap efecte sobre el rendiment de l'aparell.
• Feu servir una safata fonda per coure pastissos humits. Els sucs de fruites deixen taques que poden ser permanents.
• Cuineu sempre amb la porta del forn tancada.
• Si l'aparell està instal·lat al darrere del plafó d'algun moble (p. ex., una porta), assegureu-vos que la porta no quedi mai tancada mentre funciona l'aparell. Al darrere d'un plafó de moble que estigui tancat, s'hi poden acumular calor i humitat provocant danys a l'aparell, al mateix mobiliari o a terra. No tanqueu el plafó del moble fins que l'aparell s'hagi refredat després d'utilitzar-lo.

2.4 Cura i neteja

! AVÍS!

Risc de lesions, incendi o d'espatllar l'aparell.

- Abans de fer cap tasca de manteniment, apagueu l'aparell i desconnecteu el cable de l'endoll.

• Assegureu-vos que l'aparell està fred. Hi ha risc que els plafons de vidre es puguin trencar.
• Substituïu immediatament els plafons de vidre de la porta si es fan malbé. Poseuvos en contacte amb el Centre d'assistència autoritzat.
• Aneu amb compte en treure la porta de l'aparell. La porta pesa molt.
• Netegeu l'aparell regularment per evitar el deteriorament del material de la superfície.
• Netegeu l'aparell amb un drap humit. Feu servir només detergents neutres. No utilitzeu productes abrasius, fregalls de neteja abrasius, dissolvents ni objectes metàl·lics.
• Si utilitzeu un esprai per a forns, seguiu les instruccions de seguretat de l'envàs.

2.5 II·luminació interior

! AVÍS!

Risc de descàrregues elèctriques.

• Quant a les bombetes incloses amb aquest producte i les que es venen per separat: estan dissenyades, o bé per aguantar condicions físiques extremes (temperatura, vibracions, humitat) en electrodomèstics, o bé per indicar l'estat de funcionament de l'aparell. No estan dissenyades per a qualsevol altre ús i no són indicades per a la il·luminació d'habitacions domèstiques.
• Aquest producte incorpora una font de llum d'eficiència energètica de classe G.
• Feu servir exclusivement bombetes amb les mateixes especificacions.

2.6 Manteniment i reparació

• Per reparar l'aparell, poseu-vos en contacte amb un centre tècnic autoritzat.
• Utilitzeu sempre recanvis originals.

2.7 Eliminació

! AVÍS!

Risc de lesions o ofegament.

• Poseu-vos en contacte amb les vostres autoritats municipals per saber com eliminar l'aparell.
• Desconnecteu l'aparell de la xarxa elèctrica.

- Talleu el cable d'alimentació arran de l'aparell i tireu-lo.

3. INSTAL·LACIÓ

! AVÍS!

Consulteu els capítols de seguretat.

3.1 Instal·lació a

- Graella metàl·lica

Per a estris de cuina, motlles de pastissos, rostits.

• Safata de pastisseria

1 Tauler de control
2 Pilot/símbol de potència
3 Botó per a les functions d'escalfament
4 Pantalla
5 Selector de control (per a la temperatura)
6 Indicador/símbol de temperatura
7 Reixetes d'aire per al ventilador de refrigeració
8 Element d'escalfament
9 Llum
10 Ventilador
11 Suport de prestatge, desmuntable
12 Buit d'encastament : contenidor de neteja Aqua
13 Posicions del prestatge

Per a pastissos i galetes.

• Graella/safata per a rostir

Per fornejar i rostir o com a cassola per recollir greix.

5. TAULER DE CONTROL

5.1 Camps del sensor/botons

—	Per ajustar el temps.
➀	Per ajustar funcions del rellotge.
+	Per ajustar el temps.

5.2 Pantalla

A. Funcions del rellotge

B. Temporitzador

6. ABANS DEL PRIMER ÚS

! AVÍS!

Consulteu els capítols de seguretat.

6.1 Abans del primer ús

El forn pot emetre fum i despendre olor mentre s'escalfa. Assegureu-vos que la sala està ben ventilada.

Pas 1 Pas 2

Pas 3

Ajustar el rellotge Netejar el forn Preescalfar el forn buit

1. , : premeu per ajustar el temps. Al cap d'uns 5 segons es para el parpelleig i la pantalla indica el temps.

2. Retireu tots els accessoris i les graelles de suport laterals extraïbles del forn.

3. Netegeu el forn i els accessoris només amb un drap de microfibra, aigua tèbia i un detergent suau.

4. Ajusteu la temperatura máxima

de la funció:

Temps: 1 h.

1. Ajusteu la temperatura màxima

de la funció:

Temps: 15 min.

Apagueu el forn i espereu fins que es refredi. Poseu els accessoris i els suports amovibles dels prestatges a dins el forn.

7. ÚS DIARI

! AVÍS!

Consulteu els capítols de seguretat.

7.1 Com ajustar: Funció d'escalfament

Pas 1 Gireu el selector de les functions d'es-calfament per seleccionar una funció.

Pas 2 Gireu el selector de control per seleccionar la temperatura.

Pas 3 Per apagar el forn, gireu els selectors fins a la posició d'apagat (OFF).

7.2 Funcions d'escalfament

Funció d'escalfament	Aplicació
Posició apaga-da	L'aparell està apagat.
Extractor	Per rostir o rostir i coure al forn aliments amb la mateixa temperatura de cocció, en més d'un nivell, sense que es transfereixin els sabors.
Graella turbo	Per rostir trossos grossos de carn o aviram amb ossos en un sol nivell. Per gratinar i daurar.
Calor inferior	Per fer pastissos amb base cruixent i conservar aliments.
Cocció convencional / Aqua Cleaning	Per coure al forn i rostir aliments en un sol nivell. Vegeu el capítol "Cura i neteja" per a més informació sobre: Aqua Clean.
Grill	Per fer al grill trossos prims de menjar i per torrar pa.
Descongelar	Per descongelar aliments (fruita i verdures). El temps de descongelació depèn de la quantitat i la mida dels aliments congelats.

Funció d'escalfament	Aplicació
Cocció Turbo Plus	Aquesta funció està dissenyada per estalviar energia durant la cocció. Quan la feu servir, la temperatura de l'interior de l'aparell pot diferir de la temperatura que hàgiu seleccionat. La potència de cocció podria reduirse. Per a més informació, aneu a l'a-partat "Ús diari" i consulteu les notes sobre Cocció Turbo Plus.

7.3 Nota: Cocció Turbo Plus

Aquesta funció s'utilitzava per complir amb la classe d'eficiència energètica i els requisits de disseny ecològic (d'acord amb EU 65/2014 i EU 66/2014). Proves de conformitat amb: IEC/EN 60350-1.

La porta del forn ha de romandre tancada durant la cocció perquè la funció no s'interrompi i el forn funcioni amb el màxim nivell d'eficiència energètica possible.

quant a les instruccions de cocció, vegeu el capítol Cocció Turbo Plus a "Consells i recomanacions". Per a recomanacions d'estalvi energètic, vegeu el capítol "Eficiència energètica", Eficiència energètica.

8. FUNCIONS DE RELLOTGE

8.1 Funcions del rellotge

Funció de rellotge Aplicació
Hora del dia	Per ajustar, canviar o comprovar l'hora del dia.
|→|Durada	Per ajustar la durada de funcionament del forn.
Comptaminuts	Per establir un compte enrere. Aquesta funció no té cap efecte sobre el funcionament del forn. Podeu ajustar aquesta funció en tot moment, fins i tot amb el forn apagat.

8.2 Com ajustar: Funcions del rellotge

parpelleja quan es connecta el forn al subministrament eléctric, quan hi ha un tall de corrent o quan el temporitzador no està ajustat.

+, : premeu per ajustar el temps.

Al cap d'uns 5 segons es para el parpelleig i la pantalla indica el temps.

Pas 2 + , : premeu per ajustar el temps. Al cap d'uns 5 segons es para el parpelleig i la pantalla indica el temps.

Com ajustar: Durada

Pas 1 Seleccioneu una funció i la temperatura del forn.

Pas 2 ⚠: premeu repetidament. |→| : comença a parpellejar.

Pas 3 +, : premeu per ajustar la durada.

A la pantalla apareix: |→| |→|: parpelleja quan el temps establert s'acaba. Sona un senyal i el forn s'apaga.

Pas 4 Premeu qualsevol símbol per aturar el senyal.

Pas 5 Gireu els selectors a la posició d'apagat (OFF).

Com ajustar: Comptaminuts

Pas 1 ⚠: premeu repetidament. ⚡ comença a parpellejar.

Pas 2 + , —premeu per ajustar el temps. La funció s'inicia automàticament després de 5 segons. Quan s'arriba al temps establert, sona un senyal.

Pas 3 Premeu qualsevol símbol per aturar el senyal.

Pas 4 Gireu els selectors a la posició d'apagat (OFF).

Com cancel·lar: Funcions del rellotge

Pas 1 ⚠: premeu repetidament fins que el símbol de funció del rellotge comença a parpellejar.

Pas 2 Mantingueu premut: — La funció de rellotge s'apaga després d'uns segons.

9. ÚS DELS ACCESSORIS

AVÍS!

Consulteu els capítols de seguretat.

9.1 Inserció d'accessoris

Una petita ranura situada a la part superior augmenta la seguretat. Aquestes ranures

també eviten que es puguin bolcar. La vora exterior realçada de la graella és un dispositiu especial per evitar el lliscament dels utensilis de la lleixa.

Graella metàl·lica:

Introduiu el prestatge entre les guies de les graelles de suport laterals i assegureu-vos que els peus apuntin cap avall.

Empenyeu la safata entre les barres de guia del suport lateral.

10.1 Ventilador de refrigeració

Quan l'aparell està en funcionament, el ventilador de refrigeració s'activa automàticament per tal de mantenir les superfícies de l'aparell fredes. Si desactiveu el forn, el ventilador de refrigeració seguirà funcionant fins que l'aparell es refredi.

10.2 Termostat de seguretat

L'ús incorrecte del forn o la presència de components defecuosos pot provocar un

sobreescalfament perillós. Per evitar aquest problema, el forn incorpora un termostat de seguretat que interromp el subministrament elèctric. El forn s'activa de nou automàticament quan la temperatura baixa.

Consulteu els capítols de seguretat.

11.1 Recomanacions de cocció

El forn té quatre nivells.

Compteu les posicions dels nivells des de la part inferior del forn.

És possible que el forn cogui o rosteixi de forma diferent al forn que teníeu abans.

Enfornar pastissos

No obriu la porta del forn abans que hagi transcorregut 3/4 del temps de cocció programat.

Si utilitzeu dues safates de forn al mateix temps, deixeu un nivell buit entre totes dues.

Cuinar carn i peix

Utilitzeu una safata profunda per als aliments més greixosos per evitar tacar el forn permanentment.

Deixeu reposar la carn uns 15 minuts abans de tallar-la per conservar els sucs.

Per evitar que es formi massa fum al forn durant el rostit, afegiu una mica d'aigua a la safata fonda. Per evitar que el fum es condensi, afegiu aigua cada vegada que s'assequi.

Temps de cocció

El temps de cocció depèn del tipus de menjar, la seva consistència i volum.

Inicialment, vigileu el rendiment durant la cocció. Trobeu els ajustaments ideals (nivell d'escalfor, temps de cocció, etc.) per la vostra bateria de cuina, receptes i quantitats en fer servir aquest aparell.

11.2 Cocció Turbo Plus: accessoris recomanats

Feu servir recipients i motlles foscos, no reflector. Absorbeixen millor l'escalfor que els materials de colors foscos i reflectors.

Ceràmica 8 cm de diàmetre, 5 cm d'alçada

11.3 Cocció Turbo Plus

Per a millors resultats, seguiu les indicacions de la taula següent.

		(°C) (min)
Rotlles dolços, 12 pe-ces	safata d'enfornar o safata pro-funda	180 2 35 - 40
Panets, 9 peces safata	d'enfornar o safata pro-funda	180 2 35 - 40
Pizza, congelada, 0,35 kg	graella metàl·lica 220 2 35 - 40
Swiss roll safata d'enfornar o safata pro-funda		170 2 30 - 40
Brownie safata d'enfornar o safata pro-funda		180 2 30 - 40
Suflé, 6 peces olles de ceràmica damunt una graella metàl·lica		200 3 30 - 40
Base de flam esponjo-sa	motlle de flam damunt graella metàl·lica	170 2 20 - 30
Pastís Victòria plat d'enfornar damunt de graella metàl·lica		170 2 35 - 45
Peix escumat, 0,3 kg safata d'enfornar o safata pro-funda		180 3 35 - 45
Peix sencer, 0,2 kg safata d'enfornar o safata pro-funda		180 3 35 - 45
Filet de peix, 0,3 kg safata per a pizza damunt de graella metàl·lica		180 3 35 - 45
Carn escumada, 0,25 kg	safata d'enfornar o safata pro-funda	200 3 40 - 50
Shashlik, 0,5 kg safata d'enfornar o safata pro-funda		200 3 25 - 35
Galetes, 16 peces safata d'enfornar o safata pro-funda		180 2 20 - 30
Macaroons, 20 peces safata d'enfornar o safata pro-funda		180 2 40 - 45
Muffins, 12 peces safata d'enfornar o safata pro-funda		170 2 30 - 40
Pasta salada, 16 pe-ces	safata d'enfornar o safata pro-funda	170 2 35 - 45
Galetes de pasta tren-cada, 20 peces	safata d'enfornar o safata pro-funda	150 2 40 - 50
Pastissets, 8 peces	safata d'enfornar o safata pro-funda	170 2 20 - 30
Verdures, escaldades, 0,4 kg	safata d'enfornar o safata pro-funda	180 3 35 - 40

		(°C) (min)
Truita vegetariana safata per a pizza damunt de graella metàl·lica		200 3 30 - 45
Verdures mediterrà- nies, 0,7 kg	safata d'enfornar o safata pro- funda	180 4 35 - 40

11.4 Informació pels organismes de proves i assaigs

Proves segons la norma IEC 60350-1.

			(°C) (min)
Pastissos petits, 16 per safata	Cocció conven-cional	Safata de pastisseria	3 170 20 - 35 -
Pastissos petits, 16 per safata	Extractor Safata de pastisseria		3 160 20 - 35 -
Pastissos petits, 16 per safata	Extractor Safata de pastisseria		1 i 3 160 20 - 35 -
Pastís de poma, 2 motlles de 20 cm de diàmetre	Cocció conven-cional	Graella me-tàl·lica	1 170 70 - 90 -
Pastís de poma, 2 motlles de 20 cm de diàmetre	Extractor Graella me-tàl·lica		2 160 70 - 90 -
Bescuit, mot-lle de pastís de 26 cm	Cocció conven-cional	Graella me-tàl·lica	2 170 35 - 45 -
Bescuit, mot-lle de pastís de 26 cm	Extractor Graella me-tàl·lica		2 160 35 - 45 -
Short bread (galetes es-coceses)	Cocció conven-cional	Safata de pastisseria	3 150 20 - 35 Preescalfeu el forn du-rant 10 min.
Short bread (galetes es-coceses)	Extractor Safata de pastisseria		3 150 20 - 35 Preescalfeu el forn du-rant 10 min.
Torrades Grill	Graella me-tàl·lica		3 màx. 1 - 5 Preescalfeu el forn du-rant 10 min.

		(°C) (min)
Hamburguesa de bou, 6peces, 0,6kg	Grill Graella me-tàl·lica i safata escor-redora	3 màx. 20 - 30 Col·loqueu la graella	metàl·lica al tercer ni-vell i la safata al se-cond nivell del forn.Gireu els aliments a la meitat del temps de cocció.Preescalfeu el forn du-rant 10 min.

12. CURA I NETEJA

! AVÍS!

Consulteu els capítols de seguretat.

	Netegeu la part davantera de l'aparell amb un drap de microfibra mullat amb aigua tèbia i un detergent suau. Netegeu i comproveu la junta de la porta del marc de la cavitat.
	Feu servir una solució de neteja per netejar superfícies de metall.
Products de ne-teja	Netegeu les taques amb un detergent suau.
	Netegeu la cavitat després de cada ús. L'acumulació de greix o altres residus pot provocar un incendi.
	La humitat es pot condensar dins del forn o als panells de vidre de la porta. Per disminuir la condensació, poseu en marxa l'aparell durant 10 minuts abans de la cocció. No emmagat-zemeu menjar a l'aparell durant més de 20 minuts. Eixugueu la cavitat amb un drap de mi-crofibra després de cada ús.
Ús diari
	Netegeu tots els accessoris després de fer-los servir i deixeu-los eixugar. Feu servir només un drap de microfibra mullat amb aigua tèbia i detergent suau. No netegeu els accessoris al rentavaixella.
Accessoris	No netegeu els accessoris antiadherents amb un producte de neteja abrasiu o amb objectes afilats.

12.2 Com treure'l: Suports laterals

Per netejar el forn, retireu els suports laterals.

Pas 1 Apagueu el forn i espereu fins que es refredi.

Pas 2 Agafeu la part davantera del suport de la reixeta i tireu-lo cap a fora fins a treure'l de la paret lateral.

Pas 3 Agafeu la part posterior del suport de la reixeta i tireu-lo cap a fora fins a treure'l de la paret lateral i retireu-lo.

Pas 4 Instal·leu els suports de la graella en ordre invers.

12.3 Com utilitzar: Aqua Cleaning

Aquest procediment de neteja utilitza la humitat per eliminar les partícules de greix i menjar del forn.

Pas 1 Aboqueu aigua a la cavitat repujada: 150 ml.

Pas 2

Seleccioneu la funció:

Pas 3 Ajusteu la temperatura a 90 °C.

Pas 4 Deixeu el forn en marxa durant 30 min.

Pas 5 Apagueu el forn.

Pas 6 Espereu fins que el forn es refredi. As-sequeu la cavitat amb un drap suau.

12.4 Com extreure i instal·lar: Porta

La porta del forn té dos plafons de vidre. La porta del forn i els panells de vidre interns es poden retirar per netejar-los. Llegiu l'apartat «Desmuntatge i muntatge de la porta» abans de retirar els plafons de vidre.

PRECAUCIÓ!

No feu servir el forn sense els plafons de vidre.

Pas 1 Obriu la porta completament i subjecteu ambdues frontisses.

Pas 2 Aixequeu i estireu les baldes fins que facin clic.

Pas 3 Tanqueu la porta del forn a mig camí fins a la primera posició d'obertura. Després aixe-queu i tireu per retirar la porta del suport.
Pas 4 Col·loqueu la porta a sobre d'un drap suau i una superfície estable i allibereu el sistema de bloqueig per extreure el plafó de vidre in-tern.
Pas 5 Gireu els elements de fixació 90° i traieu-los de les seves posicions.
Pas 6 Primer aixequeu amb cura i després traieu el panell de vidre.

Pas 7 Netegeu els panells de vidre amb aigua i sabó. Eixugueu els plafons de vidre amb cura. No nete- geu els plafons de vidre al rentavaixelles.

Pas 8 Quan acabi el procés de neteja, col·loqueu el plafó de vidre i la porta del forn.

Si la porta s'ha instal·lat correctament, sentireu un clic en tancar les baldes.

Si està ben instal·lat, el revestiment de la porta fa un clic.

Assegureu-vos de col·locar correctament el panell de vidre intern a la seva posició.

Risc de descàrregues elèctriques.

La bombeta pot estar calenta.

Abans de substituir el llum:

Pas 1 Pas 2 Pas 3
Apagueu el forn. Espereu fins que el forn es refredi.	Desconnecteu el forn de la xarxa eléctrica.	Col·loqueu un drap a la part inferior de la cavitat.

Llum posterior

Pas 1 Feu girar la coberta de vidre per retirar-la.

Pas 2 Netegeu la coberta de vidre.

Pas 3 Substituiu la bombeta per una d'adequada resistent a la calor a 300 °C.

Pas 4 Col·loqueu la coberta de vidre.

13. RESOLUCIÓ DE PROBLEMES

AVÍS!

Consulteu els capítols de seguretat.

13.1 Què fer si...

Si el vostre cas no s'inclou en aquesta taula, poseu-vos en contacte amb un centre de servei autoritzat.

El forn no s'escalfa. El fusible s'ha fos.
La junta de la porta està feta malbé.	No utilitzeu el forn. Posi's en contacte amb el servei autoritzat més proper.
A la pantalla apa-reix “12.00”.	Hi ha hagut una interrup-ció del subministrament elèctric. Estableix l'hora del dia.

El llum no funciona. El llum s'ha fos.

13.2 Dades per a la reparació

Si no podeu solucionar el problema, poseuvos en contacte amb el vostre distribuidor o amb un centre de servei autoritzat.

Les dades necessàries per al centre de servei s'indiquen a la placa d'identificació. La placa de dades tècniques està situada al marc davanter de la cavitat de l'aparell. No retireu la placa d'identificació de la cavitat de l'aparell.

Us recomanem que anoteu les dades aquí:

Model (MOD.) ......
Número de producte(PNC)	......
Número de série (S.N.) ......

14. EFICIÈNCIA ENERGÈTICA

14.1 Informació del producte i full d'informació del producte segons la normativa de disseny ecològic i etiquetatge energètic de la UE

Nom del proveïdor Electrolux
Identificació de model	CKB301W 944068094CKB301X 944068295
Índex d'eficiència energètica 95.1
Classe d'eficiència energètica A
Consum energètic amb càrrega normal i mode convencional 0.89 kWh/cicle
Consum energètic amb càrrega normal i mode amb ventilació 0.78 kWh/cicle
Nombre de cavitats 1
Font de calor Electricitat
Volum 65 l
Tipus de forn Forn encastat
Massa	CKB301W 29.5 kg
	CKB301X 28.8 kg

IEC/EN 60350-1: Aparells elèctrics de cocció d'ús domèstic - Part 1: Cuines, forns, forns de vapor i grills; métodes de mesura de rendiment.

14.2 Estalvi d'energia

L'aparell inclou funcions que us poden ajudar a estalviar energia en la cocció diària.

Assegureu-vos que la porta de l'aparell estigui tancada quan l'aparell funcioni. No obriu sovint la porta de l'aparell durant la cocció. Manteniu la junta de la porta neta i assegureu-vos que està ben fixada al seu lloc.

Feu servir estris de cuina metàl·lics per estalviar energia.

Sempre que us sigui possible, no preescalfeu l'aparell abans de la cocció.

Deixeu passar el mínim de temps possible entre coccions si heu de coure més d'un plat alhora.

Cocció amb ventilador

Sempre que pugueu, feu servir funcions de cocció amb ventilador per estalviar energia.

Calor residual

Quan la durada de la cocció sigui superior a 30 minutes, reduïu la temperatura de l'aparell a un mínim de 3 a 10 minuts abans d'acabar la cocció. La calor residual a l'interior de l'aparell continuarà cuinant.

Feu servir l'escalfor residual per escalfar altres plats.

Per mantenir els aliments calents

Escolliu la temperatura més baixa possible per utilitzar l'escalfor residual i mantenir els aliments calents.

Cocció Turbo Plus

Funció dissenyada per estalviar energia durant la cocció.

15. QÜESTIONS MEDIAMBIENTALS

Recicleu els materials amb el símbol Dipositeu l'embalatge en contenidors adequats per al seu posterior reciclatge. Ajudeu a protegir el medi ambient i la salut humana i a reciclar les deixalles procedents d'aparells elèctrics i electrònics. No llenceu a

les escombraries domèstiques els aparells amb el símbol Porteu el producte a les instal·lacions de reciclatge locals o poseu-vos en contacte amb la seva oficina municipal.

Velkommen til Electrolux! Tak, fordi du valgte vores apparat.
