| Tipo de Produto | Suporte de Parede |
| Marca | Grunkel |
| Modelo | SP-15 AT-29 |
| Tamanho de Tela Compatível | 27" a 46" |
| Carga Máxima | 25 kg (55 lb) |
| Padrão de Montagem VESA | 400 mm x 400 mm |
| Faixa de Inclinação | 3° para cima até 15° para baixo |
| Faixa de Giro/ Rotação | Até 180° |
| Distância do Perfil | 7,0 cm a 28,5 cm |
| Material | Estrutura de metal preto |
| Componentes Incluídos | Suporte (x1), barra vertical (x1), barra horizontal (x1), kit de ferragens, clipe de cabos, manual de instruções |
| Conteúdo do Kit de Ferragens | Parafusos de ancoragem M6 x 63 (x2), arruelas para parafusos de ancoragem (x2), buchas para concreto (x2), parafusos M4 x 12 (x4), parafusos M8 x 12 (x4), arruelas de pressão M6, arruelas M8 (x4), parafusos M6 x 10 (x4), arruelas M6 x 13 x 1,5 (x4), chave de soquete S10 (x1) |
| Ferramentas Necessárias | Chave de fenda Phillips, catraca/chave com soquete de 13 mm, furadeira elétrica, brocas de 3 mm e 8 mm, localizador de vigas, nível |
| Superfície de Instalação | Drywall (deve ser em viga de madeira) ou concreto |
| Recursos de Segurança | Aviso de segurança para crianças menores de 8 anos, requer supervisão de adulto para instalação |
| Manutenção | Limpeza periódica com pano seco; inspecione os parafusos regularmente |
| Garantia | Não especificada, mas inclui cartão de garantia |
| Descarte | Não descarte como lixo doméstico; siga a diretiva WEEE 2002/96/CE |
Perguntas frequentes - SP-15 AT-29 Grunkel
Perguntas dos utilizadores sobre SP-15 AT-29 Grunkel
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Suporte de parede em formato PDF gratuitamente! Encontre o seu manual SP-15 AT-29 - Grunkel e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. SP-15 AT-29 da marca Grunkel.
MANUAL DE UTILIZADOR SP-15 AT-29 Grunkel
PT Manual de instruções
Este manual é fiel reprodução em termos de características, operação e estética do produto que você adquiriu, exceto erro tipográfico, impressão ou tradução. A especificação, operação e características deste dispositivo estão sujeitas a alterações sem aviso prévio.
PT- Manual de instruções

ANTES DE UTILIZAR O APARELHO
- Por favor, leia cuidadosamente as instruções completas de uso deste manual antes de utilizar o aparelho.
- Preste especial atenção às instruções de segurança.
- Guarde este manual de instruções. Se você cede o aparelho a terceiros, das presentes instruções também deverão ser entregues.
- Guarde também a garantia, o bilhete ou nota fiscal de compra e, se possível, a caixa com a embalagem interna para possíveis aplicações futuras.

ATENÇÃO!
OS DADOS SOBRE CARGA MÁXIMA E TAMANHO MÁXIMO PERMITIDOS PARA ESSE SUPORTE DEPENDEM DE CADA MODELO DE TV. A VERACIDA-DE E SEGURANÇA DOS DADOS FORNECIDOS POR CADA TELEVISÃO SÃO DE RESPONSABILIDADE DE SEUS RESPECTIVOS FABRICANTES E NÃO ESTÃO VINCULADAS ÀS ESPECIFICAÇÕES DESTE SUPORTE.
EspecificaçõesConteúdo
Suporte de parede (x1)
Barra vertical (x1)
Barra horizontal (x2)
Manual de instruções (x1)
Kit de ferramentas (x1)
Clipe de cabo (x1)
Tamanho da tela: de 27 "a 46"
Carga máxima: 25 kg
VESA: 400 mm x 400 mm no máx.
Faixa de inclinação: 3º acima / 15º abaixo
Faixa de rotação horizontal: 180°
Medidas de segurança
Leia estas instruções cuidadosamente antes de começar. Se você não tiver certeza de alguma parte do processo, entre em contato com um profissional ou instalador para obter ajuda. A instalação inadequada pode levar a acidentes ou ferimentos.
A parede ou superfície onde o suporte será instalado deve suportar o peso combinado do suporte e da televisão. Caso contrário, deve ser reforçado.
grunkel
Localize tubos, cabos ou qualquer outro perigo na parede onde você deseja instalar o suporte antes de perfurar.
Equipamentos de segurança e ferramentas apropriadas devem ser usados. Caso contrário, acidentes ou ferimentos podem ocorrer.
Recomenda-se que a instalação seja realizada por duas pessoas. Não tente levantar uma tela pesada sem ajuda.
Siga as instruções e recomendações relativas à ventilação adequada e locais adequados para montar a sua TV. Consulte o manual do usuário da sua televisão particular para mais informações.

CUIDADO: Este suporte foi projetado para uso somente com peso máximo de 25 kg. Usá-lo com mais peso do que o indicado pode resultar em instabilidade causando possíveis lesões.
Ferramentas necessárias
Chave de fenda
Chave inglesa (roquete de 13mm (1/2"))
Broca elétrica ou portátil
Broca de 3mm (1/8") para montagem na parede de gesso
Broca de 8mm (5/16") para montagem na parede de concreto
Nível
Material
(A) Tira-fundo M6 x 63 (x2) (G) Arru#en##(###)
(B) Arruela do tira-fundo (x2) (H) Arruela M8 (x4)
(C) Espiche (x2) (I) Parafuso M6 x 10(x4)
(D) Parafuso M4 x 12 (x4) (J) Arruela M6 x 13 x 1,5 (x4)
Parte 1A - Montagem na parede (gesso)

IMPORTANTE! Por razões de segurança, este suporte deve ser protegido com pelo menos dois vigas de madeira capazes de suportar o peso combinado do suporte e da tela.
Escolha uma parede lisa com espessura suficiente. Use um localizador de vigas para localizar dois vigas adjacentes onde você deseja instalar seu suporte. Marque as duas arestas dos dois vigas para identificar o centro exato.

NOTA: Você deve usar o centro de cada viga para evitar rachar ou quebrar a madeira durante a instalação.

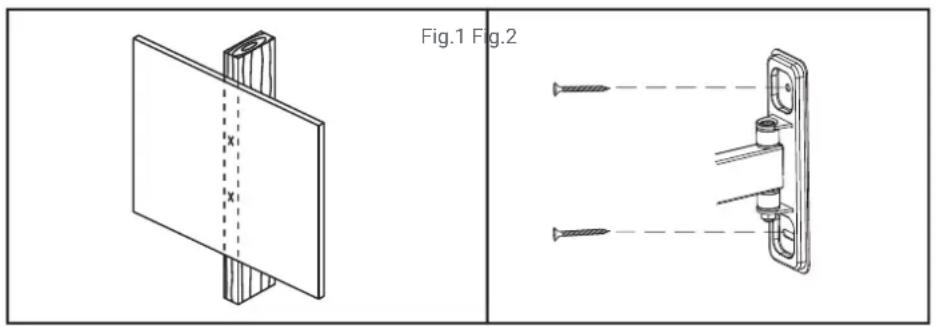

Com a ajuda de outra pessoa, faça dois furos no centro da zona escolhida para fixar o suporte na parede (ver Fig. 1).
Coloque o suporte de lado e faça um furo de 6 mm (1/8") em cada local marcado.
Coloque o suporte contra a parede e faça coincidir os buracos. Certifique-se de que a seta no suporte esteja voltada para cima. Prenda-o usando os parafusos (A) e arruelas (B) (veja a figura 2). Não aperte demais as arruelas e não libere o suporte até que ele esteja no lugar. Certifique-se de que o suporte esteja nivelado antes de apertar as arruelas.

Parte 1B - Montagem na parede (concreto)

IMPORTANTE! Por razões de segurança, a parede deve ser capaz de suportar o peso combinado do suporte e da tela. O fabricante não assume responsabilidade por falhas causadas por paredes de força insuficiente.
Coloque a parte de trás do suporte contra a parede na posição desejada. Certifique-se de que está nivelado.

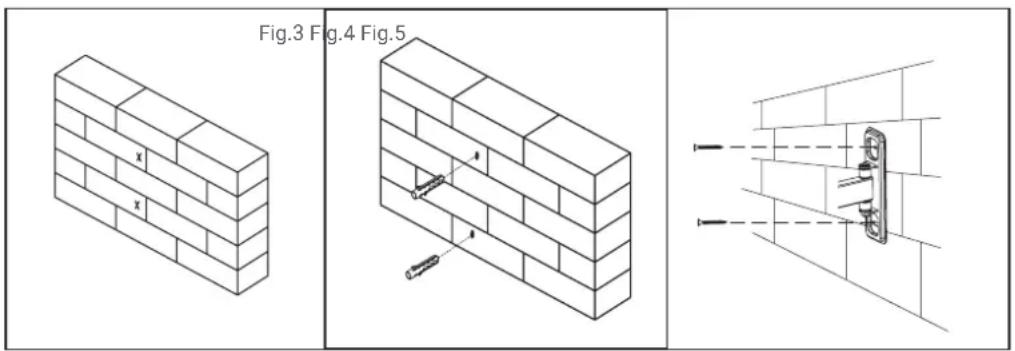

Enquanto outra pessoa segura o suporte no lugar, faça cinco marcas como mostrado na ilustração para fixar o suporte na parede (Fig. 3).
Coloque o suporte de lado e faça um furo de 8 mm em cada marca. Remova o excesso de poeira de cada buraco.
Insira uma espiga em cada buraco para que fique nivelada com a superfície da parede (veja a Fig. 4). Um martelo pode ser usado para colocar as pontas no lugar, se necessário.

NOTA: Se a parede for coberta por uma camada de gesso, a ponta deve passar completamente pela camada para permanecer nivelada com a superfície do concreto.
Coloque o suporte contra a parede e fixe-o usando os tira-fundos (A) e arruelas (B) fornecidos (veja a Fig. 5). Não aperte demais esses parafusos e não solte o suporte até que todos os parafusos estejam no lugar. Certifique-se de que o suporte permaneça nivelado após os parafusos terem sido apertados.

IMPORTANTE! Tome especial cuidado durante esta parte da instalação. Se possível, evite colocar a tela para baixo, pois isso pode danificar a superfície.

NOTA: Este suporte inclui uma seleção de parafusos de diferentes diâmetros e comprimentos para se adequar a uma ampla variedade de modelos de TV. Nem todo o material do kit será usado. Se você não encontrar o parafuso de tamanho correto no kit, consulte seu fornecedor para obter mais informações.
Determine o diâmetro correto do parafuso a ser utilizado testando cuidadosamente uma unidade de cada tamanho (M4, M6, M8) do kit de acessórios. Não force nenhum parafuso. Se você notar resistência, pare imediatamente e tente um parafuso de menor diâmetro.

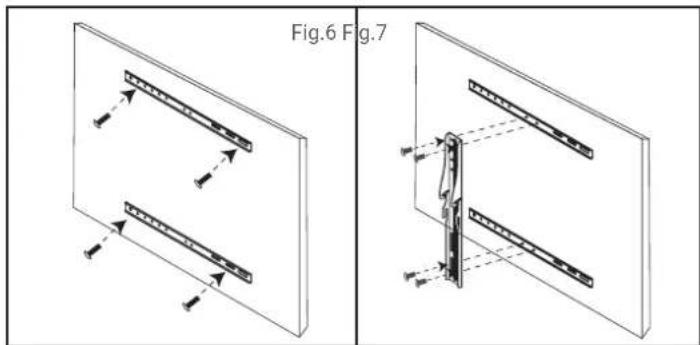

Monte as barras horizontais na parte traseira de sua TV usando os parafusos identificados na etapa 1, conforme mostrado na ilustração (veja a Fig. 6). Se você estiver usando os parafusos M6, precisará usar as arruelas M6. Se você estiver usando os parafusos M8, precisará usar as arruelas M8. Certifique-se de usar os mesmos furos de montagem nas duas barras horizontais.
Monte a barra vertical nas barras horizontais usando quatro dos parafusos M6 x 10 (I) e M6 x 13 x 1.5 arruelas (J), conforme mostrado na ilustração. A barra vertical deve ser centralizada nas barras horizontais o mais próximo possível e orientada exatamente como mostrado (veja a Fig. 7).

Parte 3 – Montagem final
Certifique-se de que os parafusos superiores estão soltos, mas não remova esses para-fusos.

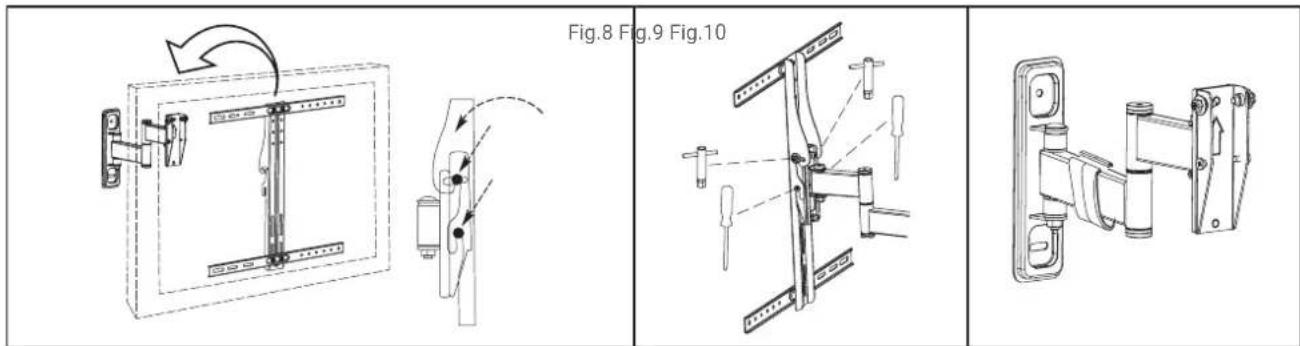

Com a ajuda de outra pessoa, levante cuidadosamente a TV e fixe-a ao suporte (veja a Fig. 8). Não solte a TV até que a barra vertical esteja firmemente presa ao suporte.
Ajuste a inclinação no ângulo desejado e, em seguida, aperte os parafusos superiores em cada lado do suporte (consulte a Fig. 9).
Coloque o clipe da braçadeira de cabo no braço do braço articulado e prenda os cabos, se necessário (veja a Fig. 10).

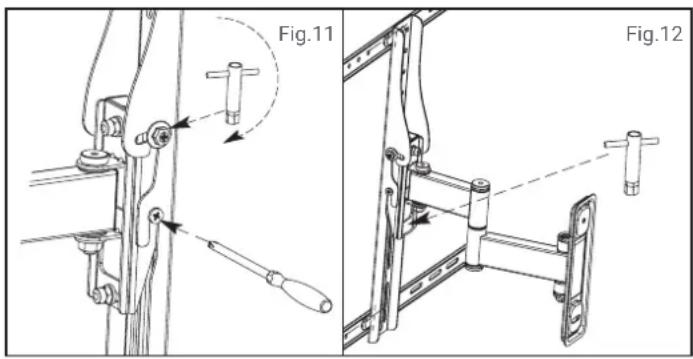

Para alterar o ângulo de inclinação da TV, segure a TV firmemente no lugar e afrouxe os parafusos de inclinação em cada lado do braço articulado. Coloque a TV na posição desejada e aperte os parafusos novamente (veja a Fig. 11). Não solte a TV até que os parafusos estejam totalmente apertados e nunca solte ou solte-os completamente.

CUIDADO: Tenha cuidado para não prender nenhum fio ou seus dedos ao alterar a inclinação da tela ou ao manipular as dobradiças e os parafusos.
Correções de nível podem ser feitas simplesmente girando a televisão na direção correspondente. Se for muito difícil mover a TV ou se a TV não permanecer na posição depois de ter sido movida, ajuste a tensão das duas porcas localizadas atrás da parte
frontal do suporte usando a chave S10 fornecida no conjunto de acessórios (consulte a Fig. 12). Não remova ou solte completamente essas porcas.
Limpe periodicamente o seu suporte com um pano seco. Inspecione todos os para-fusos e materiais regularmente para garantir que nenhuma conexão tenha se soltado com o tempo. Aperte novamente sempre que necessário.

Regulamento sobre o lixo de aparelhos elétricos conforme a DIRECTIVA WEEE 2002/96 / EC. Este símbolo significa que o presente produto não pode ser tratado como lixo doméstico normal, mas deve ser devolvido ao distribuidor, ou entregue ao ponto de recolha correspondente de equipamentos elétricos ou eletrônicos, ou levá-lo a um ponto de recolha habilitado para este fim, com o objectivo de que os seus componentes sejam reciclados e não misturados com ao lixo doméstico.
Você também pode notificar o serviço de recolha de seu município a ser coletado e tratado de acordo, seguindo as instruções para proteger o meio ambiente ou aconselhá-lo sobre como fazê-lo.
A eliminação de um aparelho significa evitar possíveis consequências negativas para o meio ambiente e a saúde. Uma eliminação adequada permite obter uma importante economia de energia e recursos. Como um lembrete da necessidade de remover eletrodomésticos separadamente, um símbolo de uma lixeira riscada aparece no produto.
