Archer D9 - Roteador TP-LINK - Manual de utilização gratuito

Tipo de produto	Modem roteador ADSL/VDSL sem fio
Marca	TP-Link
Modelo	Archer D9
Padrão Wi-Fi	802.11ac (AC1200)
Bandas de frequência	2,4 GHz e 5 GHz
Taxa máxima sem fio	Até 300 Mbit/s (2,4 GHz) + 867 Mbit/s (5 GHz)
Conectividade DSL	ADSL2+, VDSL2
Portas LAN	4 portas Ethernet 10/100/1000
Porta WAN	1 porta Ethernet 10/100/1000 (compartilhada LAN4/WAN)
Antenas	3 antenas externas
Segurança sem fio	WPA/WPA2, WPA-PSK/WPA2-PSK, WPS
Funções avançadas	Controle parental, QoS, rede para convidados, firewall integrado
Alimentação	Adaptador de energia 12 V / 1,5 A
Dimensões (aprox.)	220 x 145 x 35 mm
Peso (aprox.)	400 g
Temperatura de operação	0 °C a 40 °C
Umidade de operação	10% a 90% sem condensação
Garantia	3 anos
Conteúdo da embalagem	Roteador, adaptador de energia, cabo Ethernet, cabo telefônico, guia de instalação rápida
Manutenção	Limpar com pano seco; evitar umidade e temperaturas extremas
Segurança	Não expor à água, não abrir, usar apenas o adaptador fornecido

Perguntas frequentes - Archer D9 TP-LINK

O que fazer se a página de autenticação não aparecer?

Verifique se o computador obtém um endereço IP automaticamente. Digite corretamente http://tplinkmodem.net na barra de endereços. Tente outro navegador ou reinicie o modem roteador.

O que fazer se o estado dos LEDs não estiver correto?

Verifique as conexões telefônicas e a alimentação. Reinicialize o modem roteador para as configurações padrão. Remova o filtro DSL e conecte o modem diretamente à tomada telefônica. Contate seu provedor de internet se o problema persistir.

O que fazer se não consigo acessar a Internet?

Verifique se os cabos telefônico e de rede estão corretamente conectados. Acesse a interface web e verifique as configurações de VCI/VPI, tipo de conexão, nome de usuário e senha com seu provedor. Reinicialize e reconfigue o modem se necessário.

Como recuperar minha senha perdida?

Para a senha de administração, reinicialize o roteador (botão Reset) e crie uma nova senha. Para a senha Wi-Fi, veja a etiqueta embaixo do produto ou acesse a interface web para alterá-la.

Como restaurar as configurações padrão do modem?

Mantenha pressionado o botão RESET por cerca de 10 segundos até que os LEDs pisquem, então solte. Você também pode fazer isso pela interface web em Administração do sistema.

Como configurar o modem no modo roteador WiFi?

Conecte seu computador ao roteador, abra um navegador e vá para http://tplinkmodem.net. Acesse Avançado > Modo de operação e selecione Modo roteador WiFi. Reinicie, então conecte seu modem existente na porta WAN/LAN4 e finalize a configuração em Básico > Internet.

Como usar o aplicativo Tether?

Baixe o aplicativo TP-Link Tether na App Store ou Google Play. Conecte seu smartphone à rede Wi-Fi do roteador, abra o aplicativo e siga as instruções para gerenciar configurações, controle parental e bloquear dispositivos.

Quais são as instruções de segurança a serem seguidas?

Mantenha o dispositivo longe de água, fogo e umidade. Não tente desmontá-lo ou repará-lo sozinho. Use apenas o adaptador de energia fornecido e respeite as condições de temperatura indicadas.

Onde encontrar a senha Wi-Fi padrão?

A senha Wi-Fi (Wireless Password/PIN) está impressa na etiqueta localizada embaixo do roteador. Também é indicada no guia de instalação rápida fornecido com o dispositivo.

Como atualizar o firmware do roteador?

Acesse a interface web do roteador (http://tplinkmodem.net), vá em Avançado > Ferramentas do sistema > Atualização de firmware. Baixe a versão mais recente do site da TP-Link, selecione o arquivo e inicie a atualização. Não corte a alimentação durante a operação.

MANUAL DE UTILIZADOR Archer D9 TP-LINK

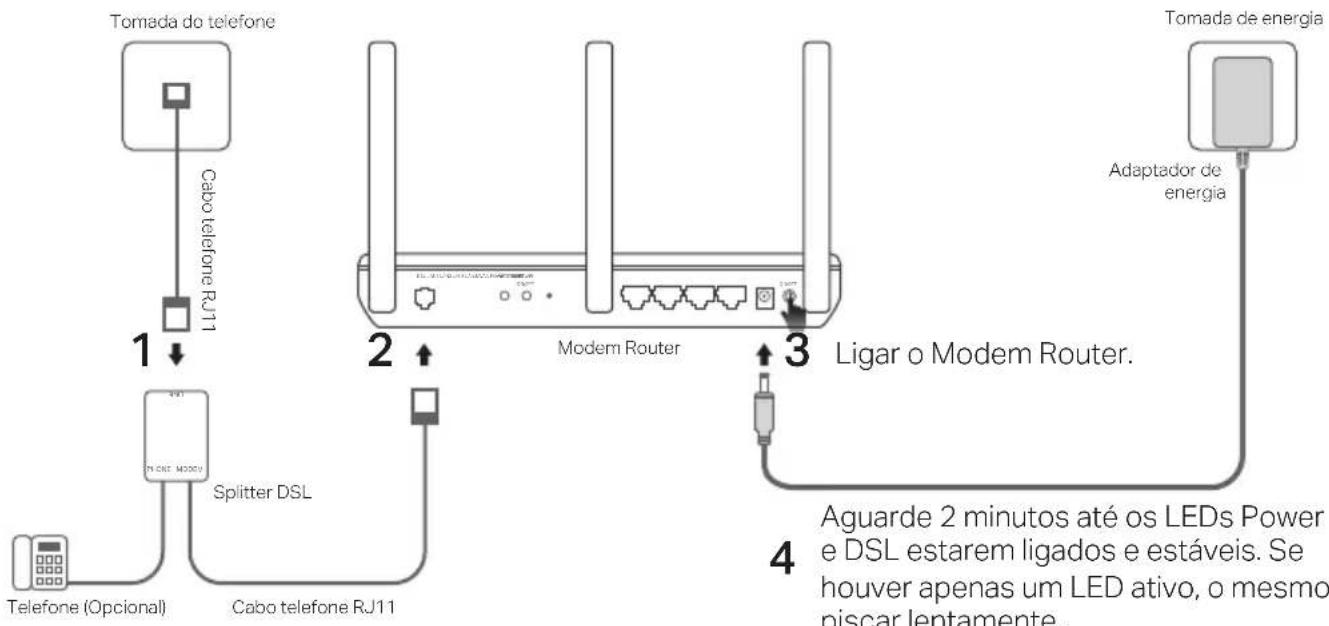

Se não necessitar do serviço de telefone, ligue diretamente o modem Router à tomada de telefone utilizando um cabo de telefone RJ11, e siga os passos 3 e 4 para concluir a instalação.

* A imagem pode ser diferente do produto atual. 4 Aguarde 2 minutos até os LEDs Power e DSL estarem ligados e estáveis. Se houver apenas um LED ativo, o mesmo irá piscar lentamente. Nota: Se o estado dos LEDs for diferente, por favor consulte o FAQ (Perguntas frequentes) > Q2.

Configurar via Navegador Web

1 Ligue o seu computador ao modem Router via cabo de rede Ethernet ou por Wi-Fi

Por cabo

Ligue o seu computador por cabo de rede Ethernet a uma das portas LAN (1/2/3/4).

Wi-Fi

Ligue-se por Wi-Fi utilizando o SSID (nome da rede) e a palavra-passe Wi-Fi (Wireless Password), impressas na etiqueta do produto na parte inferior do router.

2 Configurar o modem Router via Navegador Web

A Digite http://tplinkmodem.net ou 192.168.1.1 na barra de endereço do seu Navegador Web.

Nota: Se não for apresentada a página de gestão do Router, por favor consulte o FAQ (Perguntas frequentes) > Q1.

B Crie uma nova palavra-passe para autenticar no futuro, ou utilize simplesmente admin para o utilizador e palavra-passe. C Aceda à página Quick Setup ou Quick Start e siga as instruções passo-a-passo para completar a configuração inicial.

Pode agora desfrutar do seu acesso à Internet.

Já tem um Modem?

Caso já tenha um modem ou a sua internet seja disponibilizada por um ponto de rede Ethernet na parede, poderá mudar para modo Wireless Router. Siga os seguintes passos para configurar.

1 Conecte o seu computador ao router (portas LAN 1/2/3) através de cabo Ethernet ou por Wi-Fi.

Nota: O SSID (nome da rede) e a palavra-passe wireless estão impressos na etiqueta de identificação do produto.

2 Configure o router através da página de gestão.

A Abra o navegador web da sua preferência e introduza http://tplinkmodem.net ou 192.168.1.1

Nota: Se a página de gestão do router não for apresentada, consulte as Perguntas Frequentes (FAQ) > Q1.

http://tplinkmodem.net

B Crie uma nova palavra-passe para autenticação futura, ou utilize simplesmente admin para utilizador e palavra-passe.

C Em Advanced > Operation Mode, altere para Wireless Router Mode e aguarde que o router termine de reiniciar.

3 Conecte o modem à porta LAN4/WAN usando um cabo Ethernet.

4 Termine a configuração em Basic > Internet.

Pode agora desfrutar do seu acesso à Internet. Para configurações avançadas, consulte o Guia do Utilizador no site oficial da TP-Link em www.tp-link.com/pt/

Português

Tether App

A app TP-Link Tether proporciona uma forma simples e intuitiva de gerir o seu router. Poderá bloquear dispositivos indesejados, configurar o Controlo Parental, definições Wi-Fi e muito mais.

Pesquise o código QR para descarregar a app TP-Link Tether a partir da Apple App Store ou Google Play.

Nota: O Tether não é suportado por alguns routers. Verifique a descrição da aplicação antes de efetuar o download.

FAQ (Perguntas Frequentes)

Q1. O que posso fazer se a página de login não estiver disponível?

R1. Se o computador tiver um IP fixo, altere as definições da sua placa de rede para obter IP automaticamente a partir do modem router.

R2. Verifique se o endereço http://tplinkmodem.net está corretamente introduzido no seu explorador de internet e pressione Enter.

R3. Utilize outro explorador de internet e tente novamente.

R4. Reinicie o seu modem Router e tente novamente.

R5. Desative e ative a sua placa de rede.

Q2. O que posso efetuar caso o LED de estado não estiver correto?

R1. Verifique as ligações por cabo e certifique-se que estão todas ligadas corretamente, incluindo a ligação telefónica e o adaptador de energia.

R2. Reponha as configurações de fábrica do seu modem router.

R3. Remova o splitter DSL e ligue diretamente o seu modem router à ficha telefónica. Reconfigure novamente o modem router seguindo os passos descritos no Guia Rápido de Configuração.

R4. Contacte o seu ISP e verifique se a sua linha DSL está em bom estado. R5. Se tentou todas as sugestões acima descritas e se ainda assim o problema se mantém, contacte o nosso suporte técnico.

Q3. O que fazer se não tiver acesso à internet?

R1. Certifique-se que o cabo telefónico e Ethernet estão ligados corretamente. R2. Tente aceder à página de gestão do modem router usando o endereço por defeito http://tplinkmodem.net. Se conseguiu, tente as sugestões seguintes. Se não, altere as definições da sua placa de rede para obter IP automaticamente a partir do modem router. R3. Consulte o seu ISP e certifique-se que todos os VPI/VCI (ou VLAN ID), tipo de ligação, nome de utilizador e senha estão corretos. Caso contrário, por favor corrija as definições e tente novamente. R4. Reponha as definições de fábrica do modem router e reconfigure-o a partir das instruções no Guia de Configuração Rápido R5. Se tentou todas as sugestões acima descritas e se ainda assim o problema se mantém, contacte o nosso suporte técnico.

Q4. O que posso fazer se me esquecer da palavra-passe de acesso?

• Palavra-passe da página de gestão: R. Consulte o FAQ > Q5 para repor as definições do Router. Crie uma nova palavra-passe para utilizar nos futuros acessos ou utilize admin para o campo de utilizador e palavra-passe. • Palavra-passe da Rede Wi-Fi: R1. A palavra-passe/PIN por defeito da rede Wi-Fi, encontra-se impressa na etiqueta do produto do modem Router. R2. Se a palavra-passe por defeito da rede Wi-Fi tiver sido alterada, por favor aceda à interface de gestão Web do Router para obter ou redefinir a mesma.

Q5. Como efetuar o restauro para as definições de fábrica do modem router?

R1. Com o modem Router ligado à energia elétrica, pressione o botão RESET do modem router até verificar que existe uma alteração no comportamento dos LEDs, e de seguida liberte o botão. R2. Autentique-se na interface de gestão Web do modem router, e aceda a System Management (Gestão de Sistema) para repor as definições de fábrica do modem router.

Suomi

Informação de Segurança

• Mantenha o dispositivo afastado da água, fogo, humidade e ambientes quentes.
• Não tente abrir, reparar ou modificar o dispositivo.
• Não utilize um carregador ou cabo USB danificado para carregar o dispositivo.
• Não utilize carregadores que não sejam os recomendados.
• Não utilize este dispositivo em locais onde dispositivos Wi-Fi não são autorizados.
• O adaptador deve ser instalado perto do equipamento e estar acessível.

Por favor leia e siga as instruções de segurança acima quando operar o dispositivo. Não é garantido que

acidentes ou estragos possam ocorrer devido à utilização incorreta do produto. Por favor utilize este produto corretamente.

Garantia Limitada de Produto TP-Link de 3 Anos

Apenas para Produtos da Marca TP-Link.

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍFICOS E PODERÁ TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVÍNCIAS).

ATÉ AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCLUSIVOS E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇÕES.

A TP-Link garante o produto de hardware da marca TP-Link contido na embalagem original contra defeitos nos materiais e na construção, quando utilizado em condições normais e de acordo com as orientações da TP-Link, por um período de TRÊS ANOS a contar a partir da data de compra pelo utilizador final.

A TP-Link declara que este dispositivo está em conformidade com os requisitos essenciais e outras disposições das diretivas 2014/53/UE, 2009/125/CE, 2011/65/UE e (UE)2015/863.

A declaração original de conformidade UE pode ser encontrada em https://www.tp-link.com/en/ce.

A TP-Link declara que este dispositivo está em conformidade com os requisitos essenciais e outras disposições relevantes das Diretivas 2014/53/UE, 2009/125/CE, 2011/65/UE e (UE)2015/863.
