CTP634SC - Fogão CANDY - Manual de utilização gratuito

Tipo de Produto	Placa de indução
Marca	Candy
Modelo	CTP634SC
Dimensões de embutir (Largura x Profundidade)	56 x 49 cm (recorte)
Dimensões do aparelho (Largura x Profundidade x Altura)	aprox. 56 x 49 x 5 cm
Peso	aprox. 7 kg
Tensão de conexão	220-240 V ~ ou 380-415 V 3N ~
Potência de conexão	máx. 7,0 kW (ajustável P1-P5)
Número de zonas de cozimento	4 (incluindo uma zona dupla e uma área flexível)
Controle	Slider tátil, bloqueio de teclas, timer
Funções especiais	Função Boost, Gerenciamento de energia, Modo pausa, Controle de área flexível
Características de segurança	Proteção contra superaquecimento, Indicador de calor residual (H), Desligamento automático, Detecção de panela, Travamento de segurança para crianças
Material da superfície de cozimento	Vitrocerâmica
Limpeza	Água morna, esponja especial para vitrocerâmica, raspador para resíduos queimados
Acessórios	Suportes de montagem, fita de vedação
Condições ambientais	Apenas para ambientes internos, nenhum fogão a gás ou querosene próximo
Serviço ao cliente	01805-62 55 62 (DE), 0820-220 224 (AT), 0848-780 780 (CH)
Descarte	Separadamente de acordo com a Diretiva de Resíduos de Equipamentos Elétricos e Eletrônicos 2012/19/UE

Perguntas frequentes - CTP634SC CANDY

Como ligo a placa de cozimento?

Mantenha pressionado o botão LIGA/DESLIGA por três segundos. Um bipe soa e o display mostra '-'. Em seguida, coloque uma panela adequada em uma zona de cozimento e selecione a zona.

Quais panelas são adequadas para a placa de indução?

Use panelas com fundo magnético (ferro, aço inoxidável com fundo ferromagnético). O diâmetro deve ser de pelo menos 14 cm. Teste com um ímã: se ele grudar, a panela é adequada.

O que significa o display 'U'?

O símbolo 'U' indica que a panela usada não é adequada, não há panela na zona ou a panela é muito pequena. Coloque uma panela adequada no centro da zona.

Como configuro o timer?

Pressione o botão do timer, ajuste com o controle deslizante o tempo desejado (máx. 99 minutos). Pressione novamente o botão do timer para ajustar o valor secundário. A contagem regressiva começa imediatamente. Ao final, um sinal sonoro soa.

O que significa 'H' no display?

'H' significa calor residual. A zona de cozimento ainda está quente e não deve ser tocada. A indicação desaparece quando a superfície esfriar.

Como ativo o travamento de segurança para crianças?

Mantenha pressionado o botão de bloqueio de teclas (símbolo de cadeado) por alguns segundos. No display aparece 'Lo'. A desativação é feita pressionando novamente por alguns segundos. Apenas o botão LIGA/DESLIGA permanece ativo.

Como limpo corretamente a superfície vitrocerâmica?

Use água morna e uma esponja para sujeiras leves. Para resíduos queimados, use um raspador especial para vitrocerâmica ou vinagre branco. Não use produtos abrasivos ou limpadores a vapor.

O que fazer com o código de erro F0 a F8?

Os códigos F0-F2 indicam um erro no ventilador, F3-F8 um erro no sensor. Desligue o aparelho e entre em contato com o serviço ao cliente. Não tente fazer reparos por conta própria.

Posso combinar a placa de cozimento com um exaustor?

Sim, ligue o exaustor alguns minutos antes de cozinhar e desligue alguns minutos depois de cozinhar. Deve ser mantida uma distância de pelo menos 760 mm entre a placa de cozimento e os armários acima.

Como descarto o aparelho no final de sua vida útil?

Não descarte a placa de cozimento no lixo doméstico. Leve-a a um ponto de reciclagem de resíduos de equipamentos elétricos e eletrônicos de acordo com a Diretiva da UE 2012/19/UE. Pergunte ao seu município sobre os pontos de coleta.

MANUAL DE UTILIZADOR CTP634SC CANDY

Conforme aplicável, as peças deste aparelho estão em conformidade com:

A REGULAÇÃO (CE) N.º 1935/2004 sobre materiais e artigos destinados a entrar em contacto com os alimentos.

Avisos de segurança e manutenção

• AVISO: Durante a sua utilização, tanto o aparelho, como os componentes acessíveis do mesmo ficam muito quentes. Evite sempre tocar nos elementos de aquecimento.
• Mantenha as crianças com menos de 8 anos afastadas do aparelho, exceto se estiverem a ser supervisionadas por um adulto.
• Este eletrodoméstico pode ser utilizado por crianças com oito anos ou mais e por pessoas com capacidades físicas, sensoriais ou mentais diminuídas, ou que não disponham da experiência e dos conhecimentos necessários, desde que lhes tenham sido dadas instruções sobre a utilização do aparelho por uma pessoa responsável pela sua segurança, ou que o utilizem sob sua supervisão.
• Nunca deixe as crianças brincarem com este aparelho.
• Crianças sem supervisão não devem limpar nem manter este aparelho.
• AVISO: Nunca deixe a placa sem vigilância sempre que a utilizar para confecionar alimentos com gorduras, caso contrário corre o risco de incêndio.
• NUNCA utilize água para extinguir um incêndio; desligue o aparelho e, em seguida, abafe a chama com uma tampa ou uma manta anti-fogo.
• AVISO: Perigo de incêndio: nunca utilize as superfícies de cozedura para arrumar objetos.
• AVISO: Se a superfície da placa estiver estalada, desligue o aparelho para evitar a possibilidade de choque elétrico.
• Nunca utilize um sistema de limpeza a vapor para limpar este aparelho.
• Nunca coloque objetos metálicos como, por exemplo, facas, garfos, colheres ou tampas, sobre a superfície da placa, pois podem aquecer.
• Remova sempre eventuais líquidos derramados da tampa antes de a abrir.
• Espere sempre que a placa arrefeça antes de baixar a tampa.
• Depois da utilização, desligue a zona de cozedura com o respetivo comando, não se limitando a fiar-se no detetor da presença de recipientes.
• Este aparelho nunca pode ser operado com um temporizador externo nem com qualquer outro sistema de comando à distância.
• O sistema de desligamento tem de estar integrado na instalação fixa, de acordo com as regras aplicáveis à instalação e ligação elétrica.
• As instruções têm de indicar o tipo de cabo a ser utilizado, tendo em consideração a temperatura registada na superfície traseira do aparelho.
• Se o cabo de alimentação de energia estiver danificado, e para evitar perigos, tem o mesmo de ser substituído pelo fabricante, por um centro de assistência técnica autorizado do mesmo ou por um técnico devidamente qualificado.
• CUIDADO: Com vista a evitar perigos resultantes da reposição acidental do disjuntor térmico, este aparelho não pode ser alimentado a partir de um comutador externo como, por exemplo, um temporizador, nem pode ser ligado a um circuito que seja regularmente ligado e desligado pela empresa abastecedora de eletricidade.
• Os meios para a ligação devem ser incorporados na cablagem fixa de acordo com as regras sobre cablagens.
• As instruções indicam o tipo de cabo a utilizar, tendo em conta a temperatura da superfície traseira do aparelho.
• AVISO: utilize apenas as proteções de placa desenhadas pelo fabricante do aparelho de cozinha ou as indicadas como idóneas pelo fabricante do aparelho nas instruções de utilização ou as proteções de placa incluídas no aparelho. O uso de proteções erradas pode provocar acidentes.
• Use sempre o utensílio apropriado.
• Coloque sempre o recipiente no centro do disco onde vai cozinhar.
• Não coloque nada sobre o painel de controlo.
• Não use a placa como tábua de corte.
• A superfície da placa deve deixar arrefecer antes de fechar a tampa.
• CUIDADO: o processo de cozedura deve ser supervisionado. Um processo de cozedura curto deve ser supervisionado continuamente.

Caro Cliente,

Obrigado por ter preferido a placa de indução CANDY, um produto que o poderá servir com total satisfação, durante muitos anos.

Antes de instalar e utilizar o aparelho, leia com atenção este Manual de Instruções e conserve-o para posteriores consultas.

Introdução

A placa de indução pode dar resposta às mais variadas exigências de cozedura com aquecimento eletromagnético, sistema de controlo microinformatizado, multifunções. A escolha ideal para as famílias modernas.

Feito com materiais especiais, este eletrodoméstico é extremamente fácil de utilizar, resistente e seguro.

A placa de indução é constituída por uma bobina de indução, uma placa de material ferromagnético e um sistema de controlo. A corrente eléctrica gera um campo electromagnético potente à volta da serpentina, produzindo uma série de ondas que geram o calor que é depois difundido pela superfície da placa.

Segurança

Esta placa é destinada a uso doméstico.

Preocupados em melhorar constantemente os nossos produtos, reservamo-nos o direito de os alterar para que acompanhem a evolução técnica.

- Protecção contra sobreaquecimento

Um sensor de temperatura verifica constantemente a temperatura dentro da placa. Quando se regista uma temperatura superior à do nível de segurança, a placa desliga-se automaticamente.

Sinalização de objectos em contacto com a placa

Quando o diâmetro da panela colocada sobre o disco for inferior a 80 mm, se a panela em causa for não magnética (como por exemplo as panelas de alumínio) ou ainda, em caso de abandono de pequenos utensílios (como facas, garfos ou chaves) sobre a placa, o sistema disparará um sinal sonoro automaticamente, durante cerca de 1 minuto. Se o problema persistir, a placa entra automaticamente em standby.

Aviso de calor residual

Quando a placa for utilizada durante um período de tempo prolongado, há que ter em conta que a placa se mantém com calor residual durante algum tempo. Assim, a letra "H" no display aparece, para avisar que é necessário manter-ser afastado da placa.

Autodesactivação como protecção

A autodesactivação é outra função de segurança da sua placa de indução. Activa-se automaticamente se a placa for deixada acesa. Os tempos predefinidos para desactivar automaticamente a placa do fogão variam em função do nível de potência utilizada e vêm indicados no quadro abaixo:

Nível de potência	A zonde cozedura desliga-se automaticamente após
1-3	8
4-6	4
7-9	2

Quando a panela é retirada do disco no fim da cozedura, a placa de indução não pode parar o aquecimento imediatamente, desligando-se apenas depois do sinal sonoro tocar durante 1 minuto.

Muito importante:

Pessoas com pacemaker devem utilizar este electrodoméstico sob orientação do seu médico.

Instalação

Seleção do equipamento de instalação

1. Fure o tampo da banca segundo as medidas indicadas na figura. Para uma instalação correta, é necessário deixar um espaço de, pelo menos, 5 cm à volta do furo. Verifique se a espessura do tampo de suporte da placa do fogão é, pelo menos, de 30 mm e se o material que o constitui é resistente a temperaturas altas, a fim de evitar deformações por radiação do calor da placa (figura 1).

(figura 1)

1. Verifique sempre se a placa de indução está bem fixada na sua base de fixação e se o ar que entra e sai circula perfeita e livremente (figura 2).

Nota: A distância mínima de segurança entre a placa e o eventual armário colocado superiormente deve ser de, pelo menos, 760 mm.

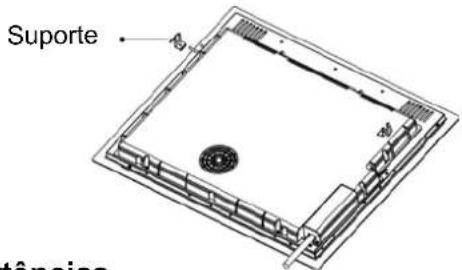

1. Após colocar a placa na posição de montagem, fixe-a à banca com quatro suportes (conforme figura). A seguir, ajuste cada um dos suportes segundo a espessura do tampo da banca.

Advertências

1) A placa de indução tem de ser instalada por pessoal qualificado. Não faça a instalação sozinho. 2) A placa de indução não pode ser montada em frigoríficos, congeladores, máquinas de lavar louça ou secadores de roupa. 3) A placa de indução deve ser instalada de modo a garantir a melhor irradiação de calor possível. 4) A parede e a área por baixo da placa de indução têm de ser resistentes ao calor. 5) Para evitar danos, a película de cola entre a placa do fogão e a superfície de fixação também tem de ser resistente ao calor.

4. Ligações elétricas

A ligação da placa do fogão à rede elétrica deverá ser feita por pessoal qualificado e respeitando as normas em vigor. Os vários modos de ligação da placa estão indicados na figura 3.

Voltagem	Cblagem
380-415V 3N~	1 2 3 4 5L1 L2 N Caustanho Preto Azul Amarelo/Verde
220-240V~	1 2 3 4 5L Preto Azul Amarelo/Verde Castanho e

Verifique se a instalação elétrica da sua casa é provida de uma ligação à terra eficaz segundo as normas e disposições de lei. A ligação à terra é obrigatória.

O fabricante declina toda e qualquer responsabilidade por eventuais danos provocados a pessoas ou coisas decorrentes do não cumprimento desta norma.

Se o aparelho for desprovido de ficha de ligação à corrente elétrica, aplique no cabo uma ficha normalizada com capacidade para aguentar a carga indicada na placa de características do aparelho em questão.

Se desejar uma ligação à rede elétrica fixa, será necessário intercalar entre o aparelho e a rede um dispositivo de corte omnipolar com distância mínima entre os contactos de 3 mm.

Se o cabo elétrico estiver danificado ou precisar de ser substituído, a operação deve ser realizada por pessoal especializado.

O cabo não pode ser dobrado ou esmagado.

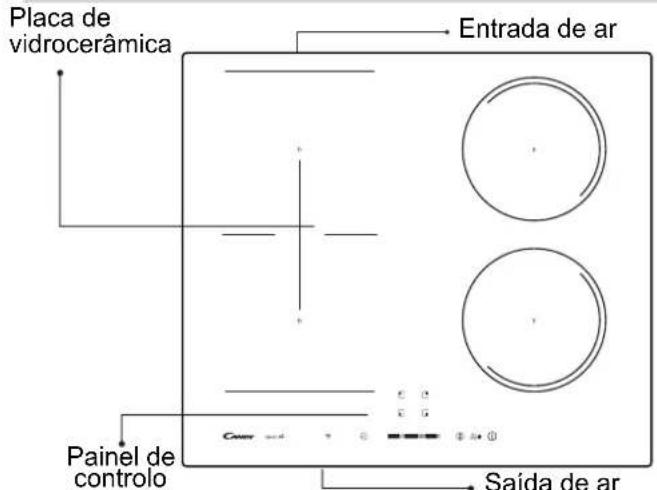

Descrição da placa de indução

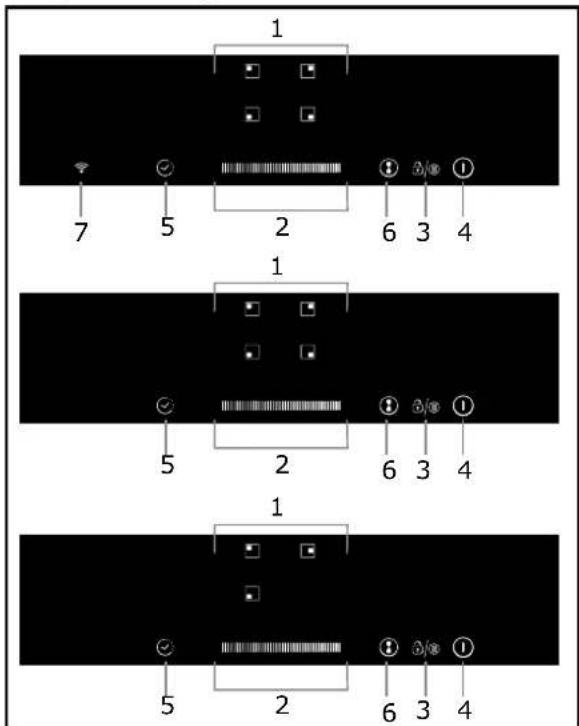

Esquema do painel de controle

Seleção dos recipientes de cozinha para cozinhar

frigideira de ferro, panela de aço inoxidável, tacho de ferro, fervedor de ferro

chaleira de aço inoxidável, caçarola esmaltada, frigideira de ferro

1. Há vários recipientes indicados para uso em cozimento na placa de indução. Esta placa de indução permitirá identificá-los e testá-los, aplicando um dos métodos seguintes:

Coloque a panela sobre a zona de cozimento. Se no indicador dessa zona aparecer um nível de potência, significa que a panela é utilizável; mas se, em vez disso, o símbolo "U" começar a piscar, é sinal de que a panela não é adequada para uso em placa de indução.

1. Coloque um ímã na panela. Se houver atração entre os dois elementos, significa que a panela é adequada para cozimento em placa de indução.

Nota: O fundo do recipiente deve conter materiais que permitam condução magnética.

A panela deve ter base plana e diâmetro superior a 14 cm.

1. Use recipientes cujo fundo tenha um diâmetro suficientemente grande para cobrir a demarcação da zona de cozimento. O uso de um recipiente com diâmetro ligeiramente maior que o da zona de cozimento garante o uso mais eficiente possível da energia. Já o uso de um recipiente com diâmetro menor que o da zona de cozimento implica eficiência de uso da energia abaixo do ideal. Além disso, recipientes com diâmetro inferior a 140 mm podem não ser detectados pela placa.

Limpeza e manutenção

A superfície da placa de indução pode ser limpa, segundo um dos processos indicados na tabela abaixo:

Tipo de sujidade Como limpar Material a utilizar na limpeza
Pouco sujo Molhar com água quente e depois secar Esponja
Muito sujo	Molhar com água quente e secar com uma esponja abrasiva própria para vidrocerâmica	Esponja especial para vidrocerâmica
Incrustações	Deitar vinagre branco sobre a incrustação e limpar depois com um pano macio, ou utilizar um detergente específico.	Folha adesiva específica para vidrocerâmica
Açúcar, plástico ou alumínio fundido	Para remover os resíduos, utilizar um raspador próprio para vidrocerâmica (para proteger o vidro, é preferível utilizar produtos à base de silicone)	Folha adesiva específica para vidrocerâmica

Nota: Antes de qualquer operação de limpeza, desligue sempre o aparelho da rede elétrica.

Avarias e soluções

Em caso de anomalia, a placa de indução ativa automaticamente as suas funções de proteção e dispara os códigos de proteção correspondentes:

Problema Causa possível Solução
F0/F1/F2 Avaria da ventoinha Contactar o fornecedor
F3-F8 Avaria no sensor de temperatura Contactar o fornecedor
E1/E2 Tensão eléctrica anómala	Verificar se há corrente eléctrica. Após a verificação, ligar de novo o aparelho
E3/E4 Temperatura anómala Verificar a panela
E5/E6 Irradição de calor insuficiente	Ligar de novo o aparelho depois de arrefecido

Esta é uma lista das avarias mais comuns.

Não desmonte a placa de indução por si, para evitar perigos e não provocar danos maiores.

SERVIÇO DE ASSISTÊNCIA A CLIENTES

Antes de chamar o serviço de Assistência Técnica

Se o aparelho não funcionar, aconselhamos:

— Verificar se a ficha está bem adaptada na tomada de corrente; — Verificar o quadro de avarias indicado acima.

Se não conseguir localizar a causa do problema de funcionamento:

desligue o aparelho, não lhe mexa e chame o Serviço de Assistência Técnica.

Declaração especial

Todo o conteúdo deste manual foi submetido a cuidadosa verificação. No entanto, o fabricante declina toda e qualquer responsabilidade por erros ou omissões na impressão.

Além disso, numa eventual revisão do Manual de Instruções, o fabricante reserva-se o direito de introduzir eventuais alterações técnicas, sem qualquer aviso prévio. O aspeto e cor do equipamento correspondem aos do produto atual.

ATENÇÃO!: Não eliminar este produto como resíduo doméstico. É necessário que seja recolhido separadamente, para submeter a tratamento especial.

Este eletrodoméstico está marcado de acordo com a Diretiva Europeia 2012/19/CE sobre eliminação de resíduos de equipamentos elétricos e eletrónicos (REEE).

Respeitando as diretivas impostas sobre a eliminação deste produto, contribuirá para prevenir potenciais efeitos negativos para o meio ambiente e a saúde que, diversamente, poderiam decorrer da sua eliminação inadequada.

Este símbolo aplicado no produto indica que não pode ser eliminado como resíduo doméstico normal e que tem de ser levado a um centro de recolha seletiva próprio para reciclagem de equipamentos elétricos e eletrónicos.

Para mais informações sobre o tratamento, eliminação e reciclagem deste produto, contacte os serviços municipalizados locais ou dirija-se à loja onde comprou o aparelho.

Estes dispositivos estão, se necessário, em conformidade com:

REGULAMENTO (CE) N.º 1935/2004 DO PARLAMENTO EUROPEU E DO CONSELHO, relativo aos materiais e objetos destinados a entrar em contacto com os alimentos.
