KS632 - Service après-vente BLACK & DECKER - Manual de utilização gratuito

Tipo de produto	Serra tico-tico
Marca	Black & Decker
Modelo	KS632
Alimentação	Rede, 230 V ~ 50 Hz
Dupla isolação	Sim
Variador de velocidade	Eletrônico, 6 posições
Guia multidirecional	Sim, rotação 360° com travamento a 0°, 90°, 180°, 270°
Troca de lâmina	Sistema manual (parafuso) ou rápido (alavanca) conforme versão
Base orientável	Sim, até 45° de cada lado, com entalhes a 0°, 15°, 30°, 45°
Rolo guia da lâmina	Sim, ajustável
Sopragem de pó	Sim
Aspiração de pó	Adaptador para aspirador (opcional)
Pressão acústica	96 dB(A)
Nível de vibrações	< 2,5 m/s²
Garantia	2 anos peças e mão de obra
Manutenção	Limpeza com sabão neutro e pano úmido
Segurança	Respeitar as regras de segurança, dupla isolação
Peças sobressalentes	Acessórios originais Black & Decker recomendados

Perguntas frequentes - KS632 BLACK & DECKER

Como trocar a lâmina da serra tico-tico KS632?

Desconecte a serra da rede. Conforme o modelo, solte os dois parafusos ou levante a alavanca de fixação rápida. Insira a lâmina com os dentes orientados para a frente, depois aperte os parafusos ou abaixe a alavanca. Para remover, inverta a operação.

Como ajustar o rolo guia da lâmina?

Solte o parafuso na parte frontal da base. Empurre o rolo até que a rodinha toque o dorso da lâmina, depois aperte o parafuso. Lubrifique a rodinha ocasionalmente com uma gota de óleo.

Como usar a função multidirecional?

Pressione o botão na parte frontal da serra para fazer sair o punho. Puxe-o ao máximo. Use uma mão para guiar a serra e a outra para girar o punho. A lâmina pode girar 360°.

Como aspirar o pó com a serra tico-tico?

Insira o adaptador de aspiração na abertura traseira da serra e fixe a mangueira do aspirador. Certifique-se de que a tampa de aspiração está na posição inferior e que o interruptor sopragem/aspiração está ajustado para o símbolo de aspiração.

O que fazer se a serra não ligar?

Verifique se a serra está corretamente ligada a uma tomada de rede funcional. Certifique-se de que o interruptor de gatilho está pressionado e que o travamento não está ativado por engano. Se o problema persistir, contacte um serviço pós-venda autorizado.

Como ajustar a velocidade de corte?

Use o seletor de variador de velocidade (3). Para madeira, posicione-o no máximo (6). Para metal, use as posições 2-3. Adapte a velocidade ao material conforme a tabela no manual.

Como fazer um corte em bisel?

Desconecte a serra. Solte os dois parafusos na parte traseira da base. Oriente a base no ângulo desejado (até 45° de cada lado) usando a graduação. Aperte os parafusos. Faça um teste em um pedaço de sucata.

Como limpar a serra tico-tico?

Desconecte a serra. Use um pano levemente úmido com sabão neutro. Não use produtos químicos, petróleo, terebintina ou solvente. Evite que líquido penetre no interior da ferramenta.

Qual garantia para o KS632?

A Black & Decker oferece uma garantia de 2 anos peças e mão de obra. A garantia legal para vícios ocultos se aplica. Para usufruir, devolva o produto não desmontado com o comprovante de compra a um centro autorizado.

Posso usar lâminas que não sejam Black & Decker?

É recomendado usar acessórios originais Black & Decker para garantir o desempenho e a segurança. O uso de outras lâminas pode reduzir a eficiência e não é coberto pela garantia.

MANUAL DE UTILIZADOR KS632 BLACK & DECKER

Pela compra deste produto Black & Decker.

Para garantir melhores resultados, por favor leia atentamente as instruções anexas. Se tiver dúvidas sobre o funcionamento da sua máquina depois de ler estas instruções, contacte um Centro de Assistência Black & Decker.

HYVÄ ASIAKKAAMME,

Atenção! Quando estiver a utilizar ferramentas eléctricas, deve sempre tomar em consideração todas as precauções básicas de segurança para evitar o risco de incêndio, choque eléctrico e danos pessoais.

Para uma utilização segura

• Mantenha sempre limpa a área de trabalho. Á de trabalho desarrumadas podem implicar acidentes.
• Ter em atenção o ambiente do local de trabalho. Não deve expôr as ferramentas eléctricas à chuva nem usá-las em locais húmidos ou molhados. Mantenha a sua área de trabalho bem iluminada. Não usar as ferramentas eléctricas onde haja risco de incêndio ou explosão.

- Previna-se contra choques eléctricos. Evitar o contacto do corpo com superfícies ligadas à terra (tubos, irradiadores, frigoríficos, etc.).

- Mantenha as crianças afastadas. Não as deve deixar mexer nas ferramentas ou na extensão de cabo. Todos os visitantes devem ser mantidos afastados da área de trabalho.

- Guarde as ferramentas. Sempre que não estiverem em uso, as ferramentas devem ser guardadas em locais secos e seguros (com fechadura) longe do alcance das crianças.

- Não force a ferramenta. Fará melhor o seu trabalho e de um modo mais seguro se fôr utilizada segundo a sua função.

- Use a ferramenta correcta. Não utilize ferramentas ou acessórios para amadores em trabalhos pesados que exigem máquinas profissionais. Não utilize ferramentas para trabalhos que não são indicados; por exemplo, não use uma serra circular para cortar ramos ou troncos.

- Vista-se adequadamente. Não use roupas folgadas ou bijutaria pois podem ficar presas nas partes móveis da máquina. É recomendado o uso de luvas de borracha e calçado anti-derrapante (sola de borracha) quando trabalhar no exterior. Se tiver o cabelo comprido apanhe-o ou use uma protecção.

- Use óculos de segurança. Use uma máscara ou óculos de protecção sempre que a operação origine muito pó ou seja efectuada em locais fechados.

- Não maltrate o cabo. Não deverá nunca transportar a ferramenta pelo cabo, nem deverá puxar por este para desligá-la da corrente. Mantenha o cabo afastado do calor, óleo e bordos afiados.

- Fixe a peça a trabalhar. Use grampos ou um dispositivo para suster a sua peça de trabalho. É mais seguro do que usar a sua mão, e fica assim com ambas as mãos livres para manusear a sua máquina.

• Não se incline demasiadamente. Mantenha-se numa posição de pé e bem equilibrada.
• Faça uma manutenção cuidada das ferramentas. Mantenha as ferramentas afiadas e limpas para que funcionem melhor e com maior segurança. Siga as instruções no que se refere à lubrificação e substituição dos acessórios. Inspeccione periodicamente os cabos e, se verificar que estes estão danificados, mande-os reparar num centro de assistência técnica. Mantenha as mãos secas, limpas e sem óleo nem gordura.
• Desligue as ferramentas. Desligue as ferramentas quando não as estiver a utilizar, antes de as mandar para o centro de assistência técnica e quando estiver a substituir acessórios (por exemplo: lâminas, brocas e cortantes).
• Retire as chaves reguladoras e as chaves de porcas. Verifique se retirou da ferramenta as chaves reguladoras e as chaves de porcas, antes de a ligar.
• Evite ligar a máquina inadvertamente. Não transporte uma ferramenta ligada à corrente com dedo no interruptor. Certifique-se de que o interruptor está desligado antes de ligar a ficha do cabo da máquina à tomada de corrente.
• Utilize cabos de extensão para utilização ao ar livre. Quando utilizar uma ferramenta ao ar livre, utilize apenas cabos marcados e concebidos para tal.
• Mantenha-se atento. Esteja atento ao que está a fazer. Seja cuidadoso. Não trabalhe se estiver cansado.
• Coloque o equipamento de extracção de poeiras. Se as ferramentas estiverem preparadas para a colocação do extractor de poeiras, certifique-se de que este está bem colocado e a ser bem utilizado.
• Verifique se existem componentes danificados. Quando pretender utilizar de novo uma ferramenta, verifique prévia e cuidadosamente se o resguardo ou qualquer outro componente estão danificados, de forma a saber se a máquina pode funcionar eficazmente e com segurança. Verifique o alinhamento e as juntas dos componentes móveis; veja se estes estão partidos ou mal montados, e tenha em atenção quaisquer outras condições que possam afectar o bom funcionamento da máquina. O resguardo ou os componentes danificados deverão ser reparados ou substituídos num centro de assistência técnica, salvo indicação em contrário, dada neste manual de instruções. Mande substituir os interruptores defeituosos num centro de assistência autorizado. Não utilize a ferramenta se o interruptor estiver danificado.

PORTUGUÊS

• Atenção! A utilização de acessórios não recomendados neste manual de instruções pode constituir um risco para segurança do utilizador.
• Deixe a reparação da ferramenta a cargo de um técnico especializado. Este aparelho eléctrico está em conformidade com as principais regras de segurança. As reparações só devem ser efectuadas por técnicos especializados e com peças de origem, pois caso contrário, o utilizador poderá ser alvo de danos pessoais graves.

Guarde estas instruções!

ISOLAMENTO DUPLO

A ferramenta está duplamente isolada, o que significa que todas as peças metálicas externas estão isoladas da tomada de alimentação. Este isolamento duplo obtém-se por meio de uma camada de material de isolamento, colocada entre as peças eléctricas e mecânicas. Assim, a ferramenta não necessita de ser ligada à terra.

Nota: O isolamento duplo não substitui as precauções de segurança normais, que devem ser cumpridas durante a utilização desta ferramenta. O sistema de isolamento serve como protecção adicional contra ferimentos resultantes de uma possível falha no isolamento eléctrico interno da ferramenta.

SEGURANÇA ELÉCTRICA

Assegure-se que a fonte de energia é igual à voltagem indicada na placa de características. Esta máquina é fornecida com um cabo de dois fios condutores.

EXTENSÕES DE CABO

Pode utilizar até 30 metros (100 pés) de cabo de extensão com dois fios condutores da Black & Decker, sem que isso implique uma perda de potência.

FERRAMENTAS VELHAS E O MEIO AMBIENTE

Se algum dia quiser substituir a sua ferramenta ou chegar à conclusão de que esta já não tem nenhuma utilidade, pense na protecção do meio ambiente. Os centros de assistência técnica da Black & Decker aceitam as suas ferramentas antigas, destruindo-as de uma forma ecologicamente segura.

GARANTIA BLACK & DECKER

Se esta máquina apresentar algum defeito de material ou fabrico, dentro dos 24 meses seguintes à data da sua aquisição, a Black & Decker garante quer a reparação, por substituição das peças defeituosas, quer a eventual substituição da própria máquina, sem quaisquer encargos desde que:

• A máquina seja entregue em qualquer centro de assistência autorizado da Black & Decker acompanhada de um documento comprovativo da sua compra.
• A máquina tenha sido utilizada de acordo com a sua especificação profissional ou amadora.
• A máquina não tenha sido utilizada para trabalhos profissionais se estiver catalogada para uso amador.
• Não tenha sido tentada qualquer reparação por pessoal não autorizado pela Black & Decker.

SERVIÇO PÓS-VENDA DA BLACK & DECKER

A Black & Decker tem à sua disposição, a nível nacional, uma rede de assistência técnica, delegação própria, concessionários e reparadores autorizados, cujo objectivo é prestar-lhe um serviço excelente e reparações rápidas, onde poderá, também, encontrar os acessórios e peças necessárias para que possa usufruir de todas as potencialidades da sua máquina. Peças ou acessórios não genuínos Black & Decker podem danificar ou reduzir as capacidades da sua máquina e pôr em perigo a sua utilização. A garantia da máquina pode ser afectada em tais circunstancias.

A NOSSA POLÍTICA DE ASSISTÊNCIA PÓS-VENDA

É objectivo da Black & Decker que os seus clientes estejam totalmente satisfeitos, quer com os seus produtos quer com o seu serviço pós-venda. Para tanto não hesite em contactar o centro de assistência mais próximo da sua área sempre que entender necessário.

ACESSÓRIOS

O desempenho da sua máquina depende em muito dos acessórios que utilizar. A Black & Decker garante um padrão de qualidade elevado no fabrico dos seus acessórios, que foram concebidos para garantir um máximo rendimento da sua ferramenta. Ao adquiri-los, está a garantir um melhor rendimento da sua máquina.

DADOS TÉCNICOS

O nível de pressão sonora desta ferramenta está de acordo com a legislação da CEE. Recomenda-se a utilização de meios apropriados para protecção dos ouvidos, se o nível do ruido se tornar incómodo. Isto equivale normalmente a uma pressão superior a 85dB (A).

Nota: Este manual é ainda válido para números de catálogo que possuam uma letra como sufixo. Ver a embalagem da máquina para detalhes sobre o produto. Black & Decker reserva-se o direito de alterar as características dos seus produtos sem aviso prévio.

PORTUGUÊS

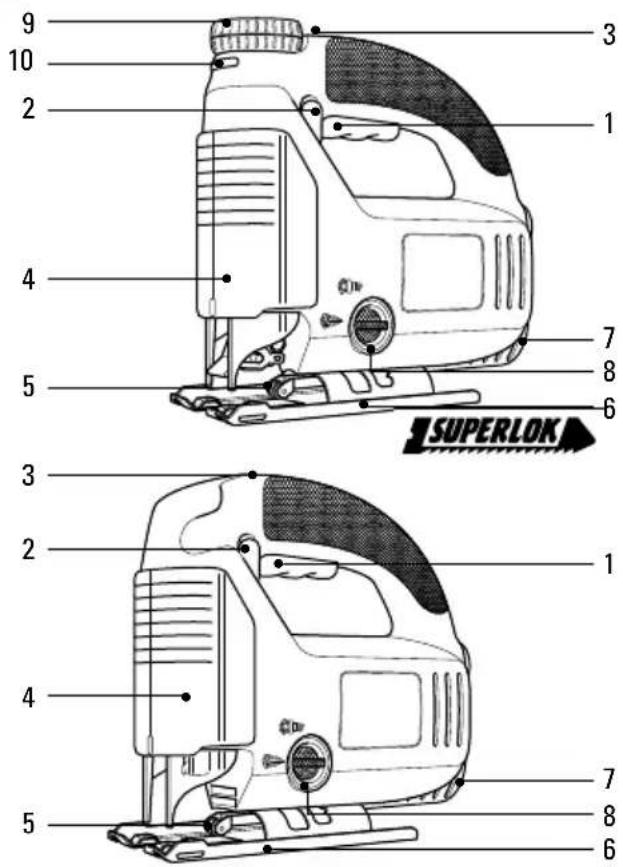

CARACTERÍSTICAS

1. Interruptor

2. Botão de bloqueio

3. Selector de velocidade variável

4. Protector de poeiras

5. Rolamento de suporte da lâmina

6. Base

7. Extração de poeiras

8. Soprador variável de poeiras

9. Manípulo de acção rodeadora

10. Botão de fixação da lâmina

Este produto possui algumas ou todas estas características.

MONTAGEM DA LÂMINA

Modelos de mudança manual da lamina (use apenas este tipo delaminas

Desligue a serra da corrente.

Aliviando os 2 parafusos e certificando-se que os dentes da lâmina estão voltados para a frente, empurre a haste até ao máximo que puder dentro do suporte da lâmina.

Aperte ligeiramente para posicioná-la e depois, aperte firmemente. Para soltar a lâmina, dê uma volta para a esquerda.

Mudança Superlock da lamina (use apenas este tipo de lamina

Desligue a serra da corrente.

Levante a patilha. verifique se a lâmina tem os dentes voltados para a frente e introduza-a ao máximo no suporte. Baixe a patilha e a lâmina ficará fixa. Para retirar a lâmina, levante a patilha.

Todos os modelos

Nota: Para alcançar maior precisão de corte, assegure-se que esta fica a tocar no rolamento de apoio da lâmina. Veja 'Rolamento de suporte da lâmina' para mudança da posição do rolamento de suporte.

ROLAMENTO DE SUPORTE DA LÂMINA

Para conferir maior apoio e precisão durante o corte, as serras Black & Decker estão equipadas com um rolamento de suporte da lâmina. Este suporte deve ser ajustado de modo a ficar encostado à rectaguarda da lâmina durante o corte.

Para fazer o ajuste, alivie o parafuso frontal parafuso na base da serra. Mova o rolamento até que toque na lâmina. Volte a apertar o parafuso. Lubrificando o rolamento guia (5) de

tempos a tempos com umas gotas de óleo, prolongará a duração do rolamento.

Nota: Ao utilizar a serra na função rodeadora, o rolamento de suporte da lâmina deve ser recolhido de modo a permitir a livre rotação da lâmina.

Para tal, desaperte o parafuso anterior na base da serra e recolha o rolamento. Volte a apertar o parafuso.

UTILIZAÇÃO DA SERRA

Para ligar a sua serra, aperte totalmente o interruptor (1). Para desligar, solte-o. Ao ligar a serra verifique se o interruptor está desligado (OFF). Quando é necessário

PORTUGUÊS

funcionamento em contínuo, aperte o interruptor e seguidamente, pressione o botão de bloqueio (2). Para desligar a serra pressione e solte e interruptor. Desactive sempre a função contínua antes de desligar a máquina da corrente.

AJUSTE DA BASE PARA CORTES EM ÂNGULO

A base da serra (6) pode ser utilizada em ângulo, até 45°, para qualquer dos lados.

Para tal, desligue a máquina da corrente.

Levante ou retire a protector de poeiras (4) e desaperte ambos os parafusos da base com uma chave. Puxe a base ligeiramente para trás e faça o ajuste do ângulo pretendido, de acordo com a escala da base ou em zonas fixas de 0°, 15°, 30° ou 45°. Aperte o parafusos. Certifique-se de que marcou o ângulo de corte pretendido. Faça um teste numa madeira velha para acertar o angulo.

Para voltar a colocar a base numa posição perpendicular à lâmina, proceda de modo inverso ao explicado anteriormente, de modo a obter um ângulo de 90°. Se necessário faça um ajustamento usando apenas o parafuso frontal.

SOPRO DE POEIRAS

Para auxiliar na visão da linha de corte, a serra possui um dispositivo de sopro de poeiras que as afasta da superfície a ser cortada. Para o utilizar,

levante ou retire o protector, e posicione o selector na posição do simbolo

EXTRACÇÃO DE POEIRAS

A serra pode ser utilizada com um adaptador de mangueira a um aspirador convencional.

Para tal, coloque o adaptador na parte traseira da serra e aplique a mangueira. O selector de sopro localizado num dos lados da serra, deve ser

posicionado na posição do simbolo

REGULAÇÃO ELECTRÓNICA DA VELOCIDADE

O selector de velocidade variável (3) é utilizado para programar a velocidade pretendida da serra para determinado tipo de tarefa e material a ser cortado.

A velocidade correcta para cada tipo de material pode ser obtida a partir do quadro seguinte:

Material Velocidade

Madeira 6 - Max.

Metal 2 - 3

Alumínio 3 - 5

PVC 3 - 4

Cerâmica 3 - 5

Nota: Depois de utilizar continuamente a serra nas velocidades 1-4, deixe-a trabalhar em vazio durante cerca de 3 minutos na velocidade máxima, para arrefecimento.

ACÇÃO RODEADORA

Antes de iniciar a operação, lembre-se de recolher o rolamento de suporte da lâmina.

A acção rodeadora permite ter um controlo total sobre a lâmina durante o corte de curvas muito pronunciadas.

Para utilizar, pressione o botão (10) na parte frontal da serra e o manípulo (9) subirá. Puxe o manípulo na totalidade e ele estará pronto a ser utilizado.

Com uma mão guiando a serra, use a outra para ir conduzindo o manípulo de acordo com o corte que quer efectuar. A lâmina pode rodar até 360°.

A lâmina pode ser orientada em 4 posições - 0°, 90°, 180° ou 270°, de modo a realizar cortes direitos em áreas difíceis. Para fixar a lâmina em qualquer destas posições, carregue no

PORTUGUÊS

botão da parte frontal da máquina e empurre o manípulo para baixo. Ao largar o botão, a lâmina está fixa na posição desejada. Para cortes a direito, carregue no botão frontal, empurre o manípulo para baixo e volte a ajustar o rolamento de apoio da lâmina.

SUGESTÕES UTEIS

Corte de materiais laminados

As lâminas cortam no seu movimento ascendente pelo que é na face do material que há tendência para estilhaçar qualquer laminado. Ao cortar madeiras ou plásticos laminados, use uma lâmina de dente fino para metal e corte no lado oposto à face “boa” do material. Para minimizar a possibilidade de projecção de estilhaços, aperte um pedaço de madeira em ambos os lados da peça a cortar, e corte todo o conjunto. Escolha sempre a lâmina correcta para cada tarefa.

Corte de mergulho

A lâmina pode ser introduzida directamente na superfície a ser cortada, sem recurso a um furo-piloto. Meça e marque claramente a superfície onde vai executar o corte. Incline a serra para a frente de modo a que as extremidades redondas da base ou sapata estejam apoiadas na superfície mas, com a lâmina bem afastada. Ligue a máquina e aproxime-a da superfície, no ponto exacto onde efectuar o corte. Empurrre a parte traseira da base na direcção da peça, exercendo uma pressão constante.

Corte de metais

A sua serra pode ser usada para corte de metais ferrosos tais como chapas finas de ferro, ou não-ferrosos, tais como cobre, latão alumínio, etc... Aconselha-se, no corte de chapas finas, a utilização de um pedaço de madeira sob a peça, de modo a reduzir a vibração e conseguir um corte mais perfeito. Não force a lâmina durante o corte pois, irá reduzir a eficácia e duração quer da lâmina quer do motor. O corte de metal é um tipo de corte que demora mais tempo que o corte de madeira e como tal, não deve ser apressado. Deite um fio de óleo ao longo da linha de corte a seguir. Escolha sempre a lâmina correcta para o corte que vai efectuar.

Limpeza

Desligue a serra da corrente. Use um sabão suave e um pano húmido para limpeza da serra. A maioria dos produtos de limpeza domésticos, contém substâncias químicas que podem danificar o corpo plástico. Também não deve utilizar diluentes, vernizes ou petróleos para esse efeito. Não deixe que nenhum líquido entre para o interior da serra e nunca a mergulhe em líquido algum.

CE DECLARAÇÃO DE CONFORMIDADE

Declaramos que os produtos: KS638SE, KS635S, KS634S, KS633E, KS632E, KS631, KS630, KS629 estão de acordo com 89/392/EEC, 89/336/EEC, EN55014, 73/23/EEC, EN55104, EN50144, EN61000 Pressão sonora 96dB (A) Potência sonora 88dB (A) Vibração <2.5m/s²
