DS 56160 B IN - Exaustor de cozinha Orbegozo - Manual de utilização gratuito

Tipo de produto	Coifa aspirante de parede
Marca	Orbegozo
Modelo	DS 56160 B IN
Tensão nominal	220-240 V ~ 50 Hz
Potência nominal	195 W
Potência do motor	190 W
Potência de iluminação	2 x 2,5 W (total 5 W)
Número de velocidades	3 (Lento, Médio, Rápido)
Fluxo de ar máximo	≥ 647 m³/h
Pressão	≥ 376 Pa
Nível sonoro	≤ 69 dB(A)
Diâmetro do duto de exaustão	150 mm
Distância mínima acima do cooktop	65 cm (pode variar conforme as instruções do fogão)
Altura de instalação recomendada	65 a 75 cm acima da superfície de cozimento
Tipo de filtro de gordura	Filtro metálico antigordura, lavável (água quente e detergente ou lava-louças)
Filtro de carvão (opcional)	Filtro de carvão ativado, não lavável, a ser substituído a cada 4 meses
Iluminação	2 lâmpadas de 2,5 W (substituição fácil)
Classe elétrica	Classe I (conexão à terra obrigatória)
Modo de exaustão	Exaustão externa (reciclagem possível com filtro de carvão)
Manutenção	Limpar a coifa a cada 2 meses com água quente e detergente não corrosivo
Garantia	Consulte o serviço de pós-venda autorizado

Perguntas frequentes - DS 56160 B IN Orbegozo

A que distância devo instalar a coifa acima do cooktop?

A distância mínima recomendada é de 65 cm. Quando a coifa é instalada acima de um fogão a gás, siga as instruções do fabricante do fogão se uma distância maior for indicada. A distância nunca deve ser inferior a 65 cm.

Como limpar o filtro de gordura metálico?

O filtro de gordura metálico é lavável. Você pode limpá-lo à mão em água quente (40-50°C) com detergente suave, usando uma escova macia. Também pode ser lavado na lava-louças a uma temperatura de cerca de 60°C. Evite detergentes corrosivos e não force a malha.

Quando e como substituir o filtro de carvão?

O filtro de carvão ativado não é lavável e deve ser substituído a cada 4 meses. Para substituí-lo, desconecte a coifa, remova os filtros metálicos e instale o novo filtro de carvão seguindo as instruções do manual (tipo retangular). Não desmonte a barra fixa ao redor do filtro.

O que fazer se o motor não funcionar enquanto a luz está acesa?

Isso pode indicar um bloqueio da carcaça, um capacitor danificado ou motor emperrado. Tente desbloquear a carcaça. Se o problema persistir, entre em contato com um serviço técnico autorizado para substituir o capacitor ou o motor.

Como substituir uma lâmpada defeituosa?

Desconecte primeiro o aparelho. Remova a vidraça de proteção, substitua a lâmpada queimada por uma nova do mesmo tipo (2,5 W) e recoloque a vidraça. Em caso de dúvida, chame um profissional.

Posso usar a coifa sem exaustão externa?

Sim, é possível usar a coifa no modo reciclagem instalando um filtro de carvão ativado. Ele absorve odores e gorduras. Observe que o filtro de carvão deve ser substituído regularmente (a cada 4 meses).

Como ajustar a velocidade de sucção?

Use os botões do painel de controle: pressione Low para velocidade lenta, Mid para velocidade média, High para velocidade rápida. O botão Stop para o motor. Um sinal sonoro confirma cada mudança de velocidade.

O que fazer se a coifa vibrar anormalmente?

As vibrações podem ser causadas por carcaça danificada, motor mal fixado ou instalação instável. Verifique se o corpo da coifa está bem preso e se os parafusos de fixação estão apertados. Se o problema persistir, entre em contato com o serviço pós-venda.

Como limpar o exterior da coifa?

Para proteger a coifa da corrosão, limpe-a a cada dois meses com água quente e detergente não corrosivo. Não use detergentes abrasivos. Antes da limpeza, desligue a alimentação elétrica no disjuntor principal. Evite colocar água no motor.

Como devo descartar a coifa no fim da vida útil?

De acordo com a diretiva europeia DEEE (2002/96/CE), não descarte o aparelho com os resíduos domésticos. Deposite-o em um ponto de coleta separado ou entre em contato com seu revendedor para reciclagem. O símbolo do lixo barrado lembra essa obrigação.

MANUAL DE UTILIZADOR DS 56160 B IN Orbegozo

Leia este manual cuidadosamente antes de utilizar este aparelho e guarde-o para consulta futura. Só assim, poderá obter os melhores resultados e a máxima segurança na utilização.

ESPAÑOL

1. Este aparelho pode ser usado por crianças maiores de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento, sempre que lhes seja dada a supervisão apropriada ou instruções para a utilização do aparelho de forma segura e de modo a que compreendam os perigos inerentes. Não deixe que crianças brinquem com o aparelho. Não permita a limpeza e manutenção do aparelho pelo utilizador a crianças sem vigilância.
2. As crianças deverão ser supervisionadas, para se assegurar de que não brincam com a unidade.
3. Mantenha o aparelho e o seu cabo fora do alcance de crianças menores de 8 anos.
4. PRECAUCÃO: Para a segurança dos seus filhos, não deixe partes da embalagem (sacos plásticos, papelão, polietileno, etc.) ao alcance dos mesmos.
5. Se o cabo de ligação estiver danificado recorra a um serviço técnico autorizado.
6. Nunca desligue o aparelho puxando pelo cabo.
7. Não ponha em funcionamento se o cabo ou a ficha estiverem estragados ou se observa que o aparelho não funciona corretamente.
8. Não utilize o aparelho com as mãos molhadas.

9. Não mergulhe o aparelho em agua nem em nenhum outro líquido.

10. Antes de efetuar a sua limpeza comprove que o aparelho está desligado.

11. O aparelho deve ser instalado de acordo com a regulamentação nacional para instalações eléctricas.
12. Este aparelho destina-se apenas a uso doméstico.
13. No caso em que você precisa de uma cópia do manual de instruções, você pode perguntar para ele por a escrita um e-mail para [e-mail]

14. ATENÇÃO: Em caso de utilização incorreta do aparelho, há um risco de possíveis lesões.

15. Nunca deixe as crianças operarem a máquina.

16. O exaustor destina-se apenas para utilização doméstica, e não é adequado para churrascos, lojas de grelhados ou qualquer outro objectivo comercial.
17. Peça a um técnico para efetuar a montagem.
18. O exaustor e a rede do filtro devem ser limpos regularmente para garantir o seu bom funcionamento.
19. Desligue a corrente no quadro antes de limpá-los.
20. Limpe o exaustor de acordo com o manual de instruções e mantenha-o longe do perigo de incêndios.
21. Se o aparelho se avariar, contatar o departamento de assistência para que um engenheiro de assistência o repare.
22. Não repare o aparelho por sua conta. Recorra a um serviço técnico autorizado. Se o cabo de ligação estiver danificado recorra a um serviço técnico autorizado, ao

fabricante ou a uma pessoa qualificada para que o substituam.

• O aparelho deve ser instalado de acordo com a regulamentação nacional para instalações eléctricas.
• Não tentar controlar os filtros com a coifa em funcionamento.
• Não obstruir as saídas de descarga do ar.
• Não tocar as lâmpadas ou os cobre lâmpadas após um uso prolongado do aparelho.
• É proibido cozinhar alimentos diretamente na chama sob a coifa.
• Evitar chamas livres posição danosas para os filtros e perigosas causadoras de incêndios.
• Controlar constantemente a fritura para evitar que o óleo superaquecido se incendeie.
• Desligar a coifa da rede eléctrica antes de efetuar manutenções.
• Declina-se qualquer responsabilidade por eventuais danos provocados pela inobservância das advertências acima citadas.

AVISOS

1. Obrigado por ter escolhido o nosso exaustor. Leia o manual de instruções cuidadosamente antes de utilizá-lo.

2. O trabalho de instalação deve ser efetuado por um técnico qualificado e competente.

3. O fabricante renuncia qualquer responsabilidade por quaisquer danos ou lesões provocados pelo não cumprimento das instruções para a instalação contida no texto que se segue.

O exaustor é utilizado com 220/240 V, 50 Hz

FUNÇÕES

1. O exaustor utiliza materiais de alta qualidade, e possui um design elegante.

2. Estes exaustor encontra-se equipado com um motor eléctrico de baixo ruído e grande potência e lâmina centrífuga, produz uma forte sucção, um baixo nível de ruído, possui um filtro de gordura anti-aderente e é de fácil limpeza.

3. Com o controlo isolado da placa de circuito de baixa voltagem, a potência de entrada de 12 V DC, e as luzes estão assim mais seguras.
4. A construções especial do túnel de vento e a concepção do colector de óleo, a sujidade livre é rapidamente absorvida.

INSTALAÇÃO

1 Para obter um melhor resultado, os exaustores devem ser instalados a uma distância de 65-75 cm sobre a chaminé.
2 O exaustor é dotado com buchas de fixação adequadas à maior parte de paredes/tectos. De qualquer modo, convém consultar um técnico qualificado para

ter a certeza de que os materiais são adequados à sua parede/tecto. A parede/tecto deve ser o suficientemente forte para sustentar o peso do exaustor.

3 Ligação eléctrica: A corrente da rede deve corresponder à corrente assinalada na etiqueta das características situada no interior do exaustor. Se houver uma ficha ligue o exaustor a uma tomada de corrente conforme as normas vigentes situada
numa zona acessível. Se houver uma ficha (ligação directa à rede, aplique um interruptor bipolar à norma com uma distância das buchas em abertura não inferior a 3 mm (acessível).

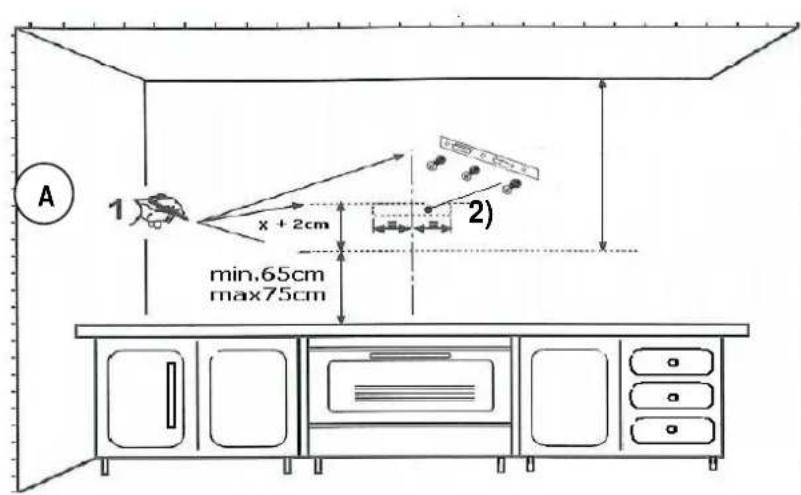

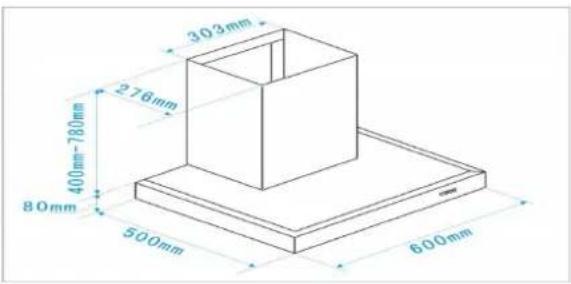

4 Consulte a figura A.
5 Para instalá-la na parede, faça 3 orifícios de 8mm de diâmetro cada 100 mm num lugar adequado em linha com o gancho do exaustor.
6 Introduza as buchas nos orifícios.

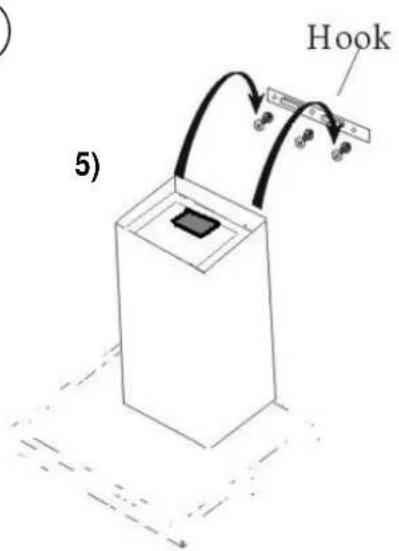

7 Fixe o gancho na parede e coloque o molde.

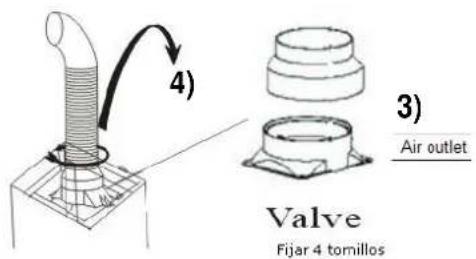

8 Coloque a válvula sem retorno com os parafusos fornecidos acrescente o redutor e seguidamente a conduta para a fuligem e leve-a até ao exterior. Consulte a figura B.
9 Pendurar na parede figura C.
10 Calcule a altura final da secção em forma de U e puxe do interior da secção em forma de U até à altura apropriada(figura F)

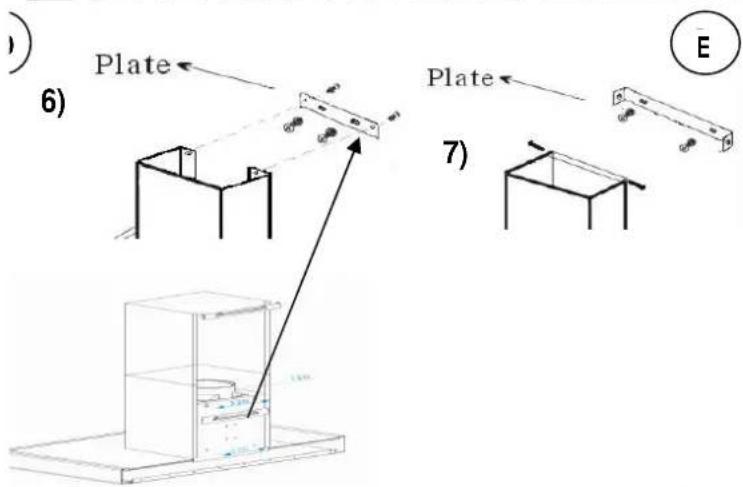

11 No tubo inferior colocar o molde com os parafusos fornecidos primeiro e seguidamente marcar e fazer dois orifícios na parede de 8mm de diâmetro Figura D.
12 Finalmente, perfure 2 orifícios de 8 mm de diâmetro num lugar adequado em linha com a segunda placa Figura E, e aperte os dois parafusos.

O APARELHO DE CLASSE 1 DEVE SER LIGADO À TERRA

A ligação deve ser feita da seguinte forma:

CASTANHO	=	L (linha)
AZUL	=	N (neutro)
AMARELO/VERDE	=	(terra)

O APARELHO DE CLASSE 2 NÃO DEVE SER LIGADO À TERRA.

Inglês Português
Hook Gancho
Soot tube	Conduta para a fuligem
Valve	Válvula
U-shaped section	Secção em forma de U
Plate	Placa
Drilling template	Molde para perfurar

Para os aparelhos de 2ª classe que possuam na etiqueta de características o símbolo do duplo quadrado.

A ligação deve ser feita da seguinte forma:

CASTANHO	=	L (linha)
AZUL	=	N (neutro)

AVISOS DE INSTALAÇÃO

1. Certifique-se de que a área de encontra limpa antes da instalação, para evitar a sucção dos restantes bocados de madeira partida e poeira.

2. Não deve partilhar o mesmo tubo de ventilação do ar com outros aparelhos tais como o tubo de gás, tubo de aquecimento e tubo de ar quente.

3. A curva do tubo de ventilação deve ser de ≥120^ , paralelo ou acima do ponto de início e deve ser ligado à parede externa.

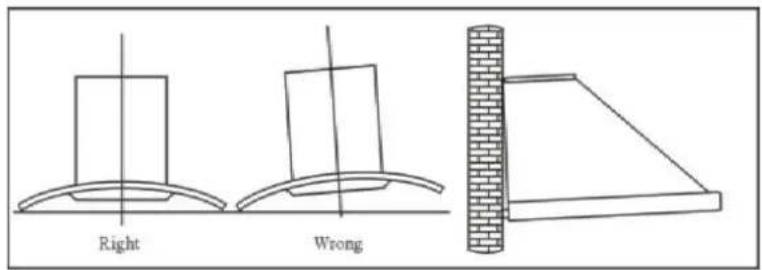

4. Depois da instalação, certifique-se de que o extractor se encontra nivelado para evitar a acumulação de gordura numa das extremidades.

Certo
Pic5 Errado

UTILIZAÇÃO

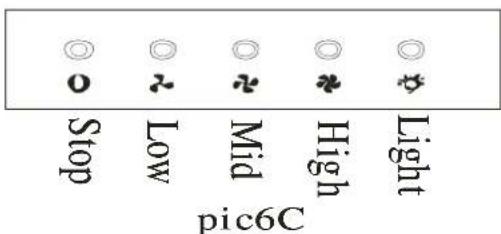

Ajuste da velocidade. Consulte as figuras

Tecla de pressão

1. Pressione a tecla Stop, e o motor irá deixar de funcionar.
2. Pressione a tecla Low (Baixa), a campainha irá emitir um único sinal sonoro, e o motor funciona a baixa velocidade.
3. Pressione a tecla Mid (Média), a campainha irá emitir um único sinal sonoro, e o motor funciona a média velocidade.
4. Pressione a tecla High (Elevada), a campainha irá emitir um único sinal sonoro, e o motor funciona a elevada velocidade.
5. Pressione a tecla Light (Illuminação) e as duas lâmpadas se acendem. Pressione-a novamente para desligá-las.

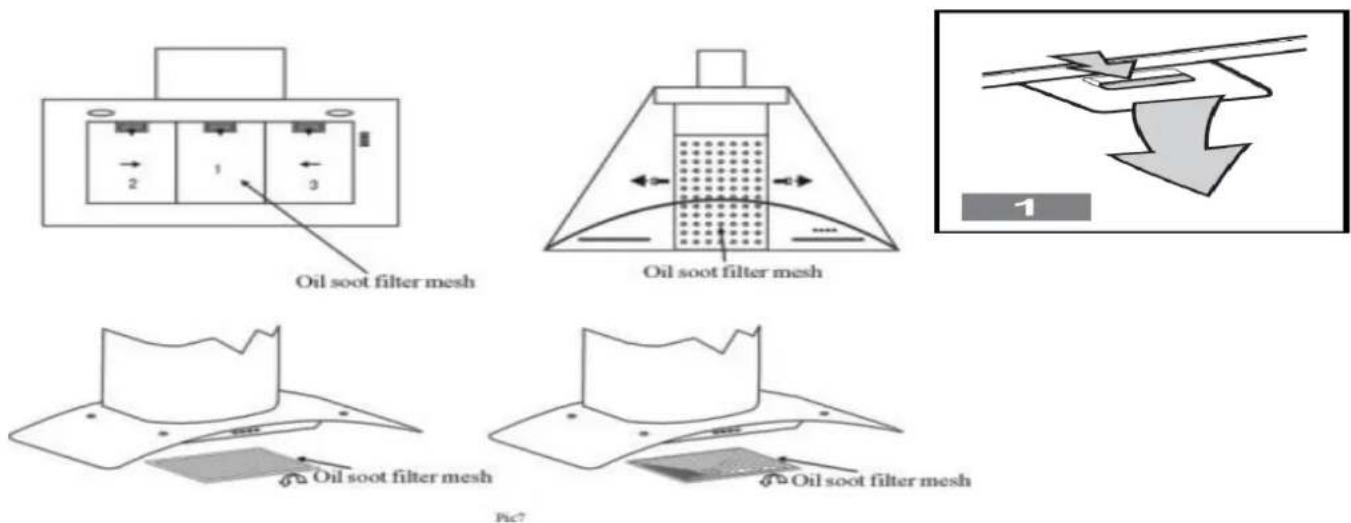

A rede do filtro é feita de aço inoxidável de alta densidade. Não utilize um detergente corrosivo para a limpar. Ao manter este filtro limpo irá manter o aparelho a funcionar corretamente. Cumpra as diretrizes que se seguem.

Método 1: Coloque a rede dentro de 40-50 c de água limpa, despeje o detergente, e deixe de molho durante 2-3 mins. Utilize luvas e limpe o filtro com uma escova suave. Não exerça demasiada pressão, visto que a rede é delicada e é facilmente danificada.

Método 2: Se for informado de tal, pode colocar a rede numa máquina de lavar louça, configure a temperatura para cerca de 60 graus.

Rede do filtro da sujidade do óleo

2 Aviso de limpeza do exaustor

A. Para proteger o corpo principal da corrosão durante um período prolongado de tempo, o exaustor deve ser limpo com água quente e um detergente não corrosivo a cada dois meses.
B. Não utilize um detergente abrasivo porque tal irá danificar o corpo.
C. Mantenha o motor e outras peças sobresselentes livres de água, visto que tal irá danificar o aparelho.
D. Não se esqueça de desligar a corrente no quadro antes de limpar o aparelho.
E. O filtro de carbono não deve ser exposto a fontes de calor.
F. Não solte a barra fixa à volta do filtro de carbono.
G. Se a tomada ou o fio eléctrico forem danificados, contacte um centro de assistência autorizado para substituí-lo.

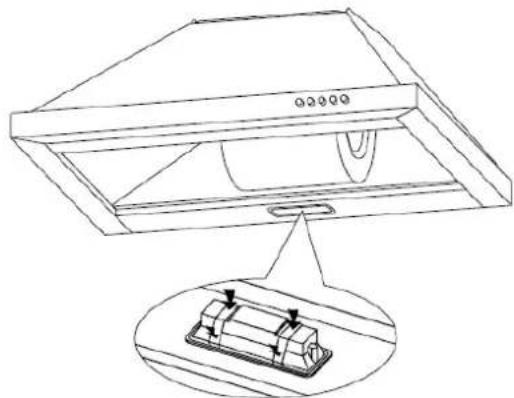

SUSTITUIÇÃO LÂMPADAS.

Nota: Se existir lâmpada defeituosa substituir imediatamente.

1. Desligue o aparelho da rede eléctrica
2. Retirar o vidro de protecção
3. Substituir as lâmpadas esgotadas
4. Fechar o vidro de protecção.

MONTAGEM E SUBSTITUIÇÃO DE FILTRO A CARVÃO ACTIVO

Se recorrer a este sistema em locais onde não exista a tubagem de expulsão para o exterior o quando não for possível instalá-la.

Desligue o aparelho da rede eléctrica

A. Retire os filtros metálicos
B. (Tipo rectangular - Fig. 3) Coloque o filtro de carvão como se indica na figura DS 57160/70/90
C. Para montar os filtros ao carvão realize a operação ao contrário

Avaria	Causa		Solução
A luz acende-se, mas o motor não funciona.	A lâmina está bloqueada		Desobstrua o exaustor
	O condensador está danificado		Substitua o condensador
	O motor está encravado, o rolamento está danificado		Substitua o motor
	A parte interna com o motor desligado ou emana um cheiro desagradável do motor		Substitua o motor
A luz não se acende e o motor não funciona	Para além do previamente mencionado, verifique o seguinte:
	A luz está danificada	Substitua as luzes
	O fio eléctrico está solto	Ligue os fios eléctricos de acordo com o diagrama eléctrico
Fuga de óleo	A válvula unidireccional e a entrada da ventilação de ar não se encontram devidamente vedadas	Retire a válvula unidireccional e sele-a com cola
	Fuga da ligação da secção em forma de U e a tampa	Retire a secção em forma de U para for a e sele-a com sabão ou tinta
O corpo treme	A lâmina danificada e faz com que o aparelho trema	Substitua a lâmina
	O motor não se encontra pendurado firmemente	Tranque o motor firmemente
	O corpo não se encontra pendurado firmemente	Fixe o corpo firmemente
Sucção insuficiente	A distância entre o corpo e o topo do gás é demasiado longa	Ajuste novamente a distância
	Existe demasiada ventilação provinda de portas ou janelas abertas	Escolha um novo lugar e volte a montar a máquina
A máquina inclina-se	O parafuso de fixação não se encontra suficientemente apertado	Aperte o parafuso de suporte e torne-o horizontal
	O parafuso de suporte não se encontra suficientemente apertado	Aperte o parafuso de suporte e torne-o horizontal

Potência de entrada classificada	220 V-240 V, 50 Hz
Potência classificada	195 W // 192.5W
Potência da iluminação	2.5 W X 2 // 2.5WX1
Potência do motor	190 W
Modo de transmissão	Motor único
Velocidade	Velocidade I Velocidade II Velocidade III
Diâmetro do tubo de ar	150 MM
Saída de ar	≥ 647 m3/min
Pressão do ar	≥ 376 Pa
Ruído	≤ 69 Db(A)

Recolha dos eletrodomésticos.

A diretiva Européia 2002/96/CE referente à gestão de resíduos de aparelhos elétricos e eletrônicos (RAEE), prevê que os eletrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desatualizados devem ser recolhidos separadamente para

otimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contendor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada.

Os consumidores devem contatar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os eletrodomésticos velhos.

DECLARAÇÃO DE CONFORMIDADE: Este dispositivo está em conformidade com as exigências da Directiva de Baixa Tensão 2014/30/CE e os requisitos da directiva EMC 2014/35/CE.
