• La f ic h e n ’ e s t p a s b i e n b ra n c h é e d a n s l a p ri s e o u i l y a u n e c o u p u re d e c o u ra n t .
• La p o rt e d u l a v e - v a i s s e l l e n ’ e s t p a s b i e n f e rm é e .
• Un D é p a rt d i f f é ré ( v o i r M i s e e n m a r c h e e t u t i l i s a t i o n ) a é t é s é l e c t i o n n é . Le lave-vaisselle ne vidan ge pas.

• Il y a e u s é l e c t i o n d ’ u n p ro g ra m m e s a n s s é c h a g e .

Instalação, 74-75 Posicionamento e nivelamento Ligações hidráulicas e eléctricas Advertências para a primeira lavagem Dados técnicos Descrição do aparelho, 76 Visão de conjunto Painel de controlo Carregar os cestos, 77 Cesto inferior Cesto dos talheres Cesto superior DSG 573 Início e utilização, 78-79 Ligar a máquina de lavar louça Carregar o detergente Opções de lavagem Programas, 80 Tabela dos programas Abrilhantador e sal regenerante, 81 Carregar o abrilhantador Carregar o sal regenerante Manutenção e cuidados, 82 Excluir a água e a corrente eléctrica Limpar a máquina de lavar louça Evitar cheiros desagradáveis Limpar os braços aspersores Limpeza do filtro de entrada da água Limpar os filtros Longos períodos de ausência Precauções e conselhos, 83 Segurança geral Eliminação Economizar e respeitar o ambiente Anomalias e soluções, 84

É importante conservar este manual para poder consultá-lo em qualquer momento. Em caso de venda, cessão ou mudança, certifique-se que o mesmo fique junto ao aparelho. Leia atentamente as instruções: há informações importantes sobre a instalação, o uso e a segurança. No caso de mudança mantenha o aparelho em posição vertical; se for necessário, deite-o para trás. Posicionamento e nivelamento

1. Desembale o aparelho e controle que não tenha sofrido

danos durante o transporte. Se estiver danificado, não o acenda e contacte o revendedor.

2. Posicione a máquina de lavar louça fazendo aderir as

laterais ou o fundo aos móveis adjacentes ou a uma parede. O aparelho pode ser encaixado embaixo de um plano de trabalho contínuo* (veja a folha de Montagem).

3. Posicione a máquina de lavar louça sobre um pavimento

plano e rígido. Compense as irregularidades desparafusando ou parafusando os pés anteriores até que o aparelho se encontre em posição horizontal. Um nivelamento cuidadoso dá estabilidade e evita vibrações, ruídos e deslocamentos. 4*. Para regular a altura do pezinho traseiro, actue na posterior, actue no casquilho hexagonal vermelho presente na parte inferior, dianteira, central da máquina de lavar louça, com uma chave hexagonal de 8 mm de abertura, girando no sentido horário para aumentar a altura e antihorário para diminui-la (veja a folha de instruções para o encaixe, em anexo à documentação). Ligações hidráulicas e eléctricas A adaptação das instalações eléctricas e hidráulicas para a instalação deve ser efectuada somente por pessoal qualificado. A máquina de lavar louça não deve ficar apoiada sobre tubos ou sobre o cabo de alimentação eléctrica. O aparelho terá de ser conectado à rede de distribuição de água mediante tubos novos. Não usar tubos já existentes. Os tubos de carregamento (A) e de descarregamento (B) da água e o cabo de alimentação eléctrica podem ser virados para a direita ou para a esquerda para consentir uma melhor instalação (veja a figura). Ligação do tubo de carregamento da água • A uma entrada de água fria: parafusar bem o tubo de carregamento a uma torneira com boca rosqueada de 3/4 gás; antes de parafusar, deixe correr a água até que esteja límpida para que as eventuais impurezas não obstruam o aparelho. • A uma entrada de água quente: no caso de sistema centralizado de esquentador, a máquina de lavar louça poderá ser alimentada com água quente da rede desde que não ultrapasse os 60ºC. Parafuse o tubo à torneira como descrito para a entrada de água fria. Se o comprimento do tubo de carregamento não for suficiente, contacte uma loja especializada ou um técnico autorizado (veja Assistência). A pressão da água deve estar incluída entre os valores indicados na tabela dos Dados técnicos (veja ao lado).. Preste atenção para que o tubo não esteja dobrado ou amassado. Segurança contra alagamentos Para garantir que não se verifiquem alagamentos, a máquina de lavar louça: - é equipada com um sistema que interrompe a entrada da água no caso de anomalias ou vazamentos no interior. Alguns modelos dispõem de um dispositivo de segurança suplementar New Acqua Stop*, que garante a protecção contra alagamentos mesmo em caso de quebra do tubo de alimentação. ATENÇÃO: TENSÃO PERIGOSA! O tubo de alimentação da água não deve ser cortado em nenhum caso: contém partes sob tensão.

• Presente somente em alguns modelos.

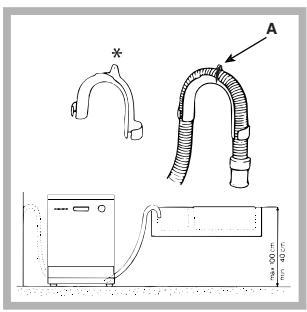

Ligação do tubo de descarregamento da água Ligar o tubo de descarregamento, sem dobrá-lo, a um conduto de descarga com diâmetro mínimo de 4 cm. Em alternativa, apoie-o na borda de um lavabo ou de uma banheira; a extremidade livre do tubo de descarga não deve ficar imersa na água.

O especial cotovelo* de matéria plástica facilita o posicionamento ideal: fixe firmemente o cotovelo ao muro para evitar que o tubo se mova e derrame a água fora da descarga A parte da mangueira marcada com a letra A deve ficar entre 40 e 100 cm. de altura (veja a figura) Fita contra a condensação*

Depois de ter encaixado a máquina de lavar louça, abra a porta e cole a fita adesiva transparente embaixo da prateleira de madeira para protegê-la contra eventual condensação. Advertências para a primeira lavagem Após a instalação, imediatamente antes da primeira lavagem, encha completamente de água o reservatório do sal e somente depois acrescente aproximadamente 1 kg de sal (veja o capítulo Abrilhantador e sal regenerante): é normal que a água saia do reservatório. Seleccione o grau de dureza da água (veja o capítulo Abrilhantador e sal regenerante). - Depois de ter deitado o sal, o indicador luminoso FALTA SAL* irá desligar-se. O não enchimento do recipiente do sal, pode danificar o amaciador de água e do elemento aquecedor. É desaconselhado o uso de tubos de extensão. Ligação eléctrica Dados Técnicos Antes de colocar a ficha eléctrica na tomada, certifique-se de que: • a tomada tenha a ligação de terra e que esteja conforme às normas de lei; • a tomada possa suportar a carga máxima de potência da máquina, indicada na placa das características colocada na contra porta (veja Descrição da máquina de lavar louça); • a tensão de alimentação esteja incluída nos valores indicados na placa das características colocada na contra porta; • a tomada seja compatível com a ficha do aparelho. Caso contrário, peça a substituição da ficha a um técnico autorizado (veja Assistência); não use extensões ou tomadas múltiplas. Dimensões largura 45 cm. altura 85 cm. profundidade 60 cm. Capacidade 10 pessoas padrão Pressão da água na alimentação 0,05 ÷ 1 MPa (0,5 ÷ 10 bar) 7,25 psi – 145 psi Tensão de alimentação Veja a placa das características Potência total absorvida Veja a placa das características Fusível Veja a placa das características Esta aparelhagem é em conformidade com as seguintes Directivas Comunitárias: -2006/95/CEE de 16/01/2007 (Baixa Tensão) e posteriores modificações. -89/336/CEE dl 03/05/89 (Compatibilidade Electromagnética) e posteriores modificações. -97/17/CE (Aplicação de rótulos) -2002/96/CE (RAEE) Uma vez que a máquina estiver instalada, o cabo de alimentação eléctrica e a tomada deverão ser facilmente alcançáveis. O cabo não deve ficar dobrado ou compresso. Caso o cabo de alimentação resultar danificado, a sua substituição terá de ser efectuada pelo fabricante ou pelo Serviço de Assistência Técnica para evitar qualquer tipo de risco. (Veja a Assistência). A Empresa declina qualquer responsabilidade no caso em que estas normas não sejam respeitadas.

Presente somente em alguns modelos.

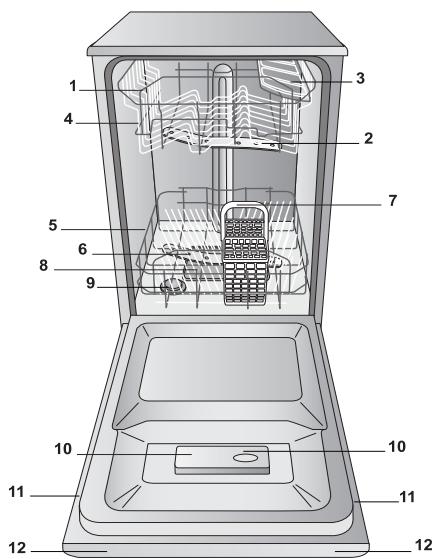

Descrição do aparelho

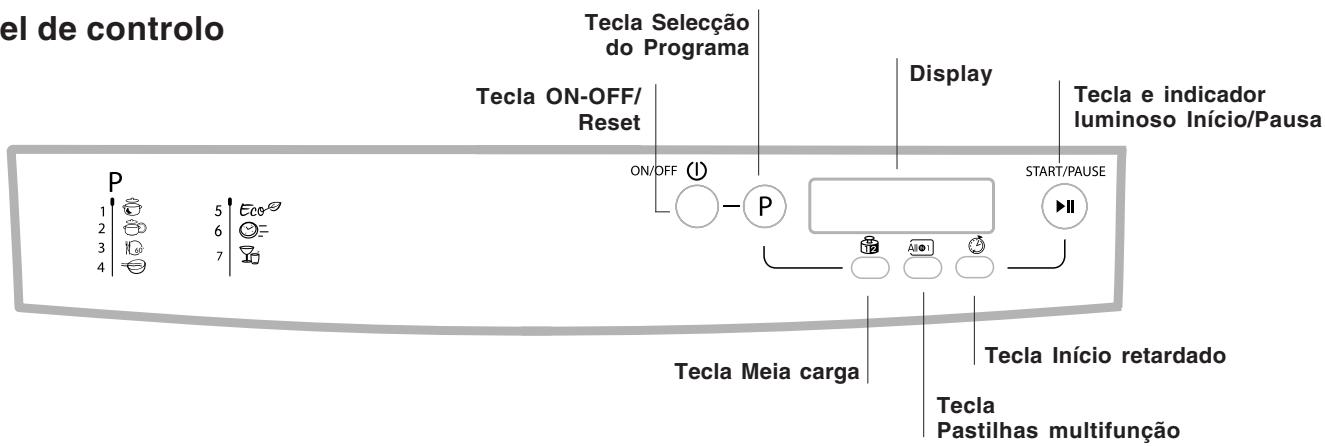

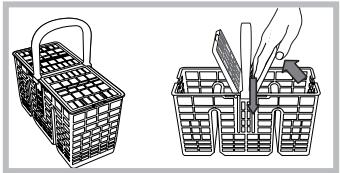

Painel de controlo Cesto superior Braço aspersor superior Peças basculantes Regulação da altura do cesto Cesto inferior Braço aspersor inferior Cesto dos talheres Filtro de lavagem Reservatório do sal Recipientes detergente e reservatório abrilhantador Placa das características Painel de controlo*** Tecla Selecção do Programa Display Tecla ON-OFF/ Reset Tecla e indicador luminoso Início/Pausa Tecla Início retardado Tecla Meia carga Tecla Pastilhas multifunção Display Indicador luminoso Lavagem Indicador luminoso Secagem Indicador luminoso tempo residual Indicador luminoso Falta Abrilhantador Indicador luminoso número do programa Indicador luminoso Início retardado Indicador luminoso Falta Sal Indicador Pastilhas multifunção Indicador luminoso Meia carga ***Somente nos modelos totalmente encaixáveis.

• Presente somente em alguns modelos. O número e o tipo de programas e as opções variam conforme o modelo de máquina de lavar louça.

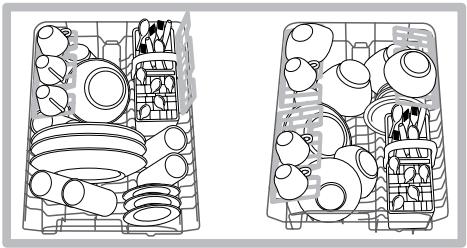

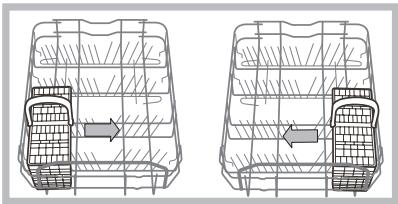

Carregar os cestos Antes de carregar os cestos, elimine os resíduos de comida das louças e esvazie os copos e as taças dos resíduos de líquido. Posicione as louças de modo que estejam bem firmes e não virem para baixo. Depois de ter carregado, controle se os aspersores rodam livremente. Cesto inferior O cesto inferior pode conter panelas, tampas, pratos, tigelas, talheres, etc.conforme os Exemplos de carregamento. Os pratos e as tampas grandes devem ser dispostos preferivelmente nos lados do cesto, prestando atenção para não impedir a rotação do aspersor superior. Alguns modelos de máquinas de lavar louça dispõem de sectores inclináveis* que podem ser usados em posição vertical para posicionar os pratos ou em posição horizontal para posicionar panelas e tigelas. Cesto dos talheres O cesto dos talheres pode ser de tipo diferente, conforme o modelo de máquina de lavar louça. O cesto dos talheres deve ser posicionado na parte dianteira do cesto inferior, fazendo-o deslizar entre os divisores fixos, ou no cesto superior, solução indicada quando efectua-se uma lavagem com meia carga (nos modelos dotados desta opção). - Possui peças basculantes que consente um posicionamento mais fácil dos talheres. Inclinação A Inclinação B Inclinação C

- Erga a pea articulada, deslize-a ligeiramente e coloque-a na inclinao que desejar. Regule a altura do cesto superior. Para facilitar o posicionamento das louças, é possível colocar o cesto superior em posição alta ou baixa. De preferência, regule a altura do cesto superior quando estiver VAZIO. Nunca levante ou abaixe o cesto por um só lado. Abra os trincos das guias do cesto à direita e à esquerda e retire o cesto; disponha-o no alto ou em baixo, faça-o deslizar ao longo das guias até entraram também as rodinhas anteriores e feche novamente os trincos (veja a figura). Se o cesto for dotado de pegas Dual Space* (veja a figura), retire o cesto superior no fim do curso, segure nas pegas aos lados do cesto e mova para cima ou para baixo; deixe cair o cesto, acompanhando-o com as mãos. Exemplos de carregamento do cesto superior. As facas bem como os utensílios cortantes terão de ser alojados no cesto para os talheres de pontas para baixo ou posicionados nas pestanas do cesto superior em posição horizontal. Exemplos de posicionamento do cesto dos talheres. Cesto superior Carregue as louças delicadas e leves: copos, chávenas de chá e de café, tigelas baixas, frigideiras, panelas baixas e pouco sujas, conforme os Exemplos de carregamento. • Chávenas e xícaras, facas compridas e pontiagudas, talheres de cozinha: posicione-as sobre as peças basculantes **. Pea articulada de inclinao varivel - A inclinao possibilita obter mais espao no cesto superior, para colocar clices com hastes de comprimentos diferentes e melhorar as performances da secagem.

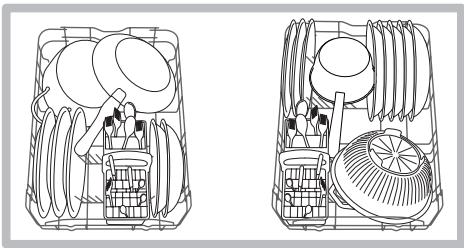

• Presente somente em alguns modelos. ** Variáveis por número e posição. Exemplos de carregamento do cesto inferior. Louças não adaptas à lavagem em máquina de lavar louça • Objectos de madeira, com cabos de madeira ou osso ou com partes coladas. • Objectos de alumínio, cobre, latão, peltre ou estanho • Louças de plástico não termorresistente. • Porcelanas antigas ou pintadas à mão. • Prataria antiga. A prataria não antiga pode ser lavada com um programa delicado e controlando que não entre em contacto com outros metais. Aconselha-se o uso de louças idóneas à lavagem à máquina de lavar louça.

Ligar a máquina de lavar louça

1. Abra a torneira da água.

2. Carregue na tecla ON-OFF: todos os indicadores

luminosos presentes no painel de comandos iluminam-se por alguns segundos.

3. Abra a porta e dose o detergente (veja a seguir).

4. Carregue os cestos (veja Carregar os cestos) e feche a

5. Seleccione o programa em função das louças e de

quanto estiverem sujas (veja a tabela dos programas) carregando na tecla P.

6. Seleccione as opções de lavagem* (veja ao lado).

7. Para iniciar carregue na tecla Início/Pausa (luz fixa):

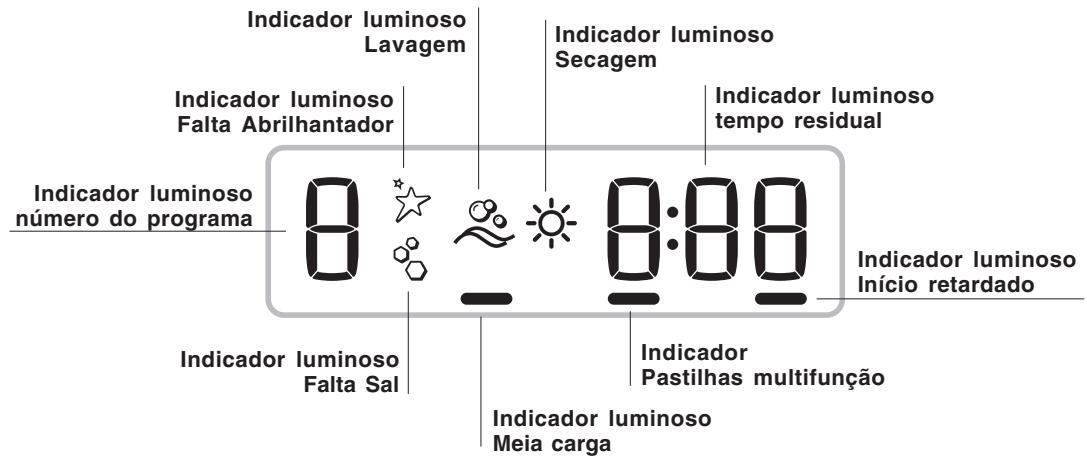

um bip longo avisa do início do programa, ilumina-se o indicador de lavagem e é visualizado no visor o número do programa e o tempo que falta para o fim do ciclo.

8. No fim, dois bip breves e um longo avisam o fim do

programa, a tecla Início/Pausa apaga-se e no visor aparece a palavra END. Para desligar o aparelho carregue na tecla ON-OFF, feche a torneira da água e desligue a ficha de tomada eléctrica.

9. Aguarde alguns minutos antes de retirar as louças,

para evitar queimaduras. Descarregar os cestos, começar pelo inferior. Modificação do programa em curso. Se foi seleccionado um programa errado, é possível modificá-lo desde que tenha começado há pouco tempo: uma vez iniciada a lavagem, para modificar o ciclo devese desligar a máquina com uma pressão prolongada da tecla ON/OFF/Reset, ligar novamente com a mesma tecla e seleccionar novamente o programa e as opções desejados. Acrescentar mais louça Carregar o detergente O bom resultado da lavagem depende também da dosagem correcta do detergente, uma dose excessiva não lava em modo mais eficaz e polui o ambiente. Utilize apenas detergente para a máquina de levar louça. NÃO UTILIZE detergentes para a lavagem à mão. Um uso excessivo de detergente pode deixar resíduos de espuma no fim do ciclo. O uso das pastilhas é aconselhado somente nos modelos que dispõem da opção PASTILHAS MULTIFUNÇÃO. As melhores performances de lavagem e secagem são obtidas somente se empregar detergente em pó, abrilhantador líquido e sal. recipiente A: Detergente para a lavagem recipiente B: Detergente para a pré-lavagem

1. Abra a tampa C carregando no

a Tabela dos programas: • em pó: recipientes A e B. • pastilhas: quando o programa pedir uma pastilha, colocá-la no recipiente A e fechar a tampa; quando pedir duas, colocar a segunda no fundo do tambor.

3. Elimine os resíduos de detergente das beiradas do

recipiente e feche a tampa até o “clique”. Carregue na tecla Início/Pausa (a luz da tecla pisca), abra a porta prestando atenção à saída de vapor e introduza as louças. Carregue na tecla Início/Pausa (luz fixa): o ciclo recomeçará. Se premir a tecla Início/Pausa para colocar em pausa o aparelho, interrompe-se o programa, assim como o Início Posterior*, se tiver sido programado. Nesta fase não será possível mudar o programa. Interrupções acidentais Se durante a lavagem for aberta a porta ou houver uma interrupção da corrente eléctrica, o programa irá interromper-se. Reiniciará do ponto em que foi interrompido quando a porta for fechada ou a electricidade voltar.

• Presente somente em alguns modelos.

Opções de lavagem As Opções podem ser programadas, mudadas ou anuladas somente depois de ter escolhido o programa de lavagem e antes de ter carregado na tecla Início/ Pausa. Podem ser seleccionadas apenas as opções compatíveis com o tipo de programa escolhido. Se uma opção não for compatível com o programa seleccionado, (veja a tabela dos programas) o respectivo led irá piscar rapidamente 3 vezes. Se for seleccionada uma opção incompatível com uma opção programada em precedência, esta irá piscar por 3 vezes, emitirá 3 bip e irá desligar-se, enquanto ficará acesa a última opção escolhida. Para desmarcar uma opção seleccionada por engano, carregue novamente na tecla correspondente. Início posterior É possível adiar de 1 a 24 horas o início do programa.

1. Depois de escolher o programa de lavagem que desejar

e outras eventuais opções, carregue na tecla INÍCIO POSTERIOR. o respectivo indicador luminoso acende-se. Com a mesma tecla, seleccione quando deseja fazer iniciar o ciclo de lavagem (de 1 a 24 horas).

2. Confirme a escolha com a tecla Início/Pausa e começará

a contagem regressiva, o atraso seleccionado é visualizado e a tecla Início/Pausa irá parar de piscar (luz fixa).

3. Quando terminar este tempo ouve-se um bip prolongado,

o indicador luminoso do INÍCIO POSTERIOR apaga-se e o programa inicia. Para desseleccionar o INÍCIO POSTERIOR carregue na tecla INÍCIO POSTERIOR até visualizar a escrita OFF. Não é possível escolher o Início Posterior depois do ciclo ter começado. Meia carga

Se houver poucas louças para lavar, pode-se efectuar a meia carga e economizar água, energia e detergente. Seleccione o programa, carregue na tecla MEIA CARGA: o indicador luminoso acende-se. Lembre-se de deitar somente a metade de detergente. É preferível utilizar detergente em pó. Esta opção não é disponível com o programa: Rapido. Pastilhas multifunção Com esta opção é optimizado o resultado da lavagem e da secagem. Quando empregar pastilhas multifunção carregue na tecla PASTILHAS MULTIFUNÇÃO. O respectivo indicador luminoso se acenderá. A opção “Pastilhas Multifunção” comporta um aumento do tempo de duração do programa. A opção PASTILHAS MULTIFUNÇÃO permanecerá programada nas seguintes ligações da máquina se não for anulada. O uso das pastilhas é aconselhado somente nos modelos que dispõem da opção PASTILHAS MULTIFUNÇÃO. Esta opção é desaconselhada com os programas que não prevêem o uso das pastilhas multifunção (veja a tabela das opções ).

Pastilhas multifunção

Sim Sim Sim Tabela Opções

Se a louça estiver pouco suja ou tiver antes sido enxaguada com água, diminuir bastante a dose de detergente. O número e o tipo de programas e as opções variam conforme o modelo de máquina de lavar louça. Indicações para escolha de programas Louça e tachos muito sujos (não usar com louça delicada). Louça e tachos normalmente sujos. Programa normal diário. Sujidade quotidiana em quantidade limitada. (4 pessoas + 1 panela + 1 frigideira) Lavagem preliminar a aguardar completar a carga na próxima refeição. Lavagem ecológica com baixos consumos energéticos adapta para louças e panelas. Ciclo económico e veloz a ser utilizado para louça pouco suja, logo depois de usada. (2 pratos + 2 copos + 4 talheres + 1 panela + 1 panelinha) Ciclo económico e veloz a ser utilizado para louça delicada, mais sensível às altas temperaturas, logo depois de usada. (cálices cesto superior+ pratos delicados cesto inferior). Detergente (A) = recipiente A (B) = recipiente B Opções Duração do programa (tolerância ±10%) Horas Mín.

Líquido Pastilhas Programas que prevêem a secagem

Não Não Não Não A–B 0:08’

25 g (A) 25 ml (A) 1 (A) Sim A–B–C 1:35’ Programa Observação: O melhor desempenho dos programa "Quotidiano e Rápido" obtém-se preferencialmente respeitando o número máximo de louças especificado.

• O programa Eco, respeita a norma EN-50242, tem uma duração mais longa respeito a outros programas, todavia é aquele que apresenta o menor consumo de energia e é o que mais respeita o meio ambiente. Nota para os Laboratórios de Ensaio: para informações detalhadas sobre as condições do ensaio comparativo EN, solicitar ao endereço: ASSISTENZA_EN_LVS@indesitcompany.com Para facilitar a dosagem do detergente é bom saber que: uma colher de cozinha =15 gr. de pó=15 ml de líquido, aproximadamente - uma colher de cozinha =5 gr. de pó=5 ml de líquido, aproximadamente

Abrilhantador e sal regenerante Use somente produtos específicos para máquinas de lavar louça. Não use sal de cozinha ou industrial nem detergentes para a lavagem à mão. Siga as indicações escritas na embalagem. Se utilizar um produto multifunção, não será necessário acrescentar abrilhantador e aconselha-se a adição de sal, especialmente se a água for dura ou muito dura. Siga as indicações escritas na embalagem. Se não forem adicionados o sal e o abrilhantador é normal que os indicadores luminosos FALTA SAL* e FALTA ABRILHANTADOR* ficam acesos. Carregar o abrilhantador O abrilhantador facilita a secagem das louças fazendo escorregar a água da superfícies, de modo que não se formem listras brancas ou manchas. O recipiente do abrilhantador deve ser enchido: • quando no painel acende-se o indicador luminoso FALTA ABRILHANTADOR *;

1. Abra o recipiente rodando a

tampa (G) na direcção antihorária.

2. Deite o abrilhantador evitando

que vaze. Se vazar, limpe logo com um pano seco.

3. Atarraxe novamente a tampa.

NUNCA deitar abrilhantador directamente dentro da máquina. Regule a dose de abrilhantador. Se não ficar satisfeito com o resultado da secagem, será possível regular a dose de abrilhantador. Com uma chave de fendas, gire o regulador (F) escolhendo entre 6 posições (a regulação de fábrica é 4): • se na louça lavada houver listras, girar o regulador para números mais baixos (1-3). • se houver gotas de água ou manchas de calcário, gire em números mais altos (4-6). Configuração da dureza da água A máquina de lavar louça é dotada de um amaciador de água que, utilizando um sal regenerante específico para máquinas de lavar louça, fornece água sem calcário para a lavagem as louças. Esta máquina de lavar louça consente uma regulação que reduz a poluição e optimiza o desempenho de lavagem em função da dureza da água. O dado pode ser informado pela Entidade fornecedora de água potável. - Ligue a máquina carregando na tecla ON/OFF. - Carregue na tecla P por alguns segundos; ouvem-se dois bip breves, o display visualiza H2O e o número de regulação da dureza configurado (o dispositivo para descalcificar está configurado no n.º 3). Carregue na tecla P várias vezes até alcançar a dureza desejada (1-2-3-4-5* Veja a tabela da dureza da água) até um máximo de 5 níveis. - Para sair da função, aguarde 30 segundos ou desligue a máquina com a tecla ON/OFF. Se utilizar as pastilhas multifunção, encha do mesmo jeito o recipiente do sal. Tabela da dureza da água °dH

De 0°f a 10°f aconselha-se não utilizar o sal.

• com esta configuração a duração dos ciclos pode ser ligeiramente superior. (°dH = dureza em graus alemães - °fH = dureza em graus franceses - mmol/l = milimol p/litro) Carregar o sal regenerante Para ter bons resultados de lavagem, é indispensável verificar que o recipiente do sal não fique nunca vazio. O sal regenerante elimina o calcário da água, evitando que se deposite sobre as louças. O recipiente do sal está colocado na parte inferior da máquina de lavar louças (veja Descrição) e deve ser enchido: • quando a bóia verde* não for visível observando a tampa do sal; • quando no painel acende-se o indicador luminoso FALTA SAL*;

1. Extraia o cesto inferior e desatarraxe

a tampa do reservatório no sentido antihorário.

2. Somente para a primeira utilização:

encha o reservatório de água até a beira.

3. Posicione o funil* (veja a figura) e encha o recipiente de sal

até a beira (aproximadamente 1 kg); é normal que saia um pouco de água.

4. Remova o funil*, elimine os resíduos de sal da boca do

reservatório; enxagúe a tampa sob água corrente antes de parafusá-la, colocando-a de cabeça para baixo e deixando defluir a água através das quatro fendas disposta em estrela na parte inferior da tampa. (Tampa do recipiente de sal com bóia verde*) Recomenda-se realizar esta operação a cada carregamento de sal. Atarraxe bem a tampa, para que no reservatório não entre detergente durante a lavagem (o dispositivo para descalcificar poderia ser danificado irremediavelmente). Quando necessário, carregue o sal antes de um ciclo de lavagem de forma a eliminar a solução salina que vazou do recipiente do sal.

• Presente somente em alguns modelos.

Manutenção e cuidados

Excluir a água e a corrente eléctrica • Feche a torneira da água após cada lavagem para eliminar o risco de vazamentos. • Desligue a ficha da tomada quando limpar a máquina e durante os serviços de manutenção. Limpar a máquina de lavar louça • A superfície externa e o painel de comandos podem ser limpos com um pano não abrasivo embebido de água. Não usar solventes nem abrasivos. • O tambor interno pode ser limpo de eventuais manchas com um pano embebido de água e um pouco de vinagre. Evitar cheiros desagradáveis Periodicamente, limpe o filtro de entrada da água posicionado na saída da torneira. - Feche a torneira da água. - Desparafuse a extremidade do tubo de alimentação da água, remova o filtro e limpe-o delicadamente sob um jacto de água corrente. - Insira novamente o filtro e parafuse o tubo. Limpar os filtros O grupo filtrante é formado por três filtros que limpam a água de lavagem dos resíduos de comida e a colocam novamente em circulação: para ter bons resultados de lavagem é necessário limpálos. Limpar os filtros com regularidade. • Deixe a porta sempre entreaberta para evitar estagnações de humidade. A máquina de lavar louça não deve ser utilizada sem filtros nem com o filtro desenganchado. • Limpe regularmente as guarnições perimetrais de vedação da porta e dos recipientes de detergente com uma esponja húmida. Deste modo, se evitarão estagnações de alimentos, principais responsáveis pelos cheiros desagradáveis. • Após algumas lavagens, controle o grupo filtrante e se necessário, limpe-o cuidadosamente com água corrente, com a ajuda de uma escovinha não de metal, seguindo as instruções abaixo:

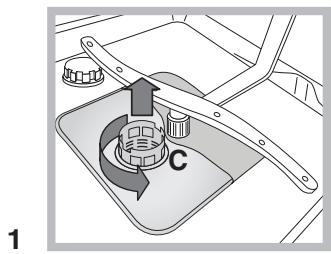

1. gire no sentido anti-horário o filtro cilíndrico C e remova-o (fig.1).

2. Remova o copinho filtro B fazendo uma ligeira pressão nas abas

3. Desfie o prato filtro inox A (Fig. 3).

4. Inspeccione o depósito e elimine os eventuais resíduos de

comida. NUNCA REMOVA a protecção da bomba de lavagem (detalhe de cor preta) (fig. 4) Limpar os braços aspersores Pode acontecer que restos de comida grudem-se nos braços aspersores e tampem os furos através dos quais a água deve passar: de vez em quando é bom controlá-los e limpá-los com uma escovinha não de metal. Ambos os aspersores são desmontáveis. Para desmontar o aspersor superior deve-se desapertar girando o aro de plástico na direcção anti-horária. O braço aspersor superior deve ser remontado com os furos para cima.

Para desmontar o aspersor inferior puxe-o para cima.

Limpeza do filtro de entrada da água* Se os tubos de água forem novos, ou se tiverem permanecido muito tempo não utilizados, antes de realizar a ligação, deixe escorrer água para certificar-se que seja límpida e isenta de impurezas. Sem esta precaução, há riscos de que o ponto de entrada da água se entupa, causando danos à máquina de lavar louça.

Após a limpeza dos filtros, monte novamente o grupo filtrante e coloque-o correctamente na sua posição; isto é fundamental para o bom funcionamento da máquina de lavar louças. Longos períodos de ausência • Desligue as ligações eléctricas e a feche a torneira da água. • Deixe a porta entreaberta. • Na volta, realize uma lavagem com a máquina vazia.

• Presente somente em alguns modelos.

Precauções e conselhos O aparelho foi projectado e construído conforme as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção. Segurança geral • Este electrodoméstico não pode ser utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, ou com falta de experiência e conhecimento, a não ser que lhes seja fornecida supervisão ou instruções relativas ao uso por parte de uma pessoa responsável pela sua segurança. • É necessária a supervisão de um adulto para evitar que as crianças brinquem com o electrodoméstico. • O aparelho foi concebido para um uso de tipo não profissional dentro do ambiente doméstico. • O aparelho deve ser utilizado para a lavagem de louças de utilização doméstica, exclusivamente por pessoas adultas e conforme as instruções escritas neste manual. • Esta máquina de lavar louça não pode ser instalada ao aberto, nem mesmo num lugar protegido por um telhado: é muito perigoso deixá-la exposta à chuva e aos temporais. • Não toque a máquina com os pés descalços. • Não tire a ficha da tomada de corrente puxando o cabo, mas segure a ficha. • É necessário fechar a torneira da água e tirar a ficha da tomada da corrente eléctrica antes de efectuar operações de limpeza e manutenção. • Em caso de avarias, jamais aceda aos mecanismos internos para tentar consertar sozinho. • Não toque a resistência. • Não se apoie ou sente na porta aberta: o aparelho poderia capotar. • A porta não pode ficar aberta ao fim de evitar o perigo de tropeçar. • Guarde o detergente e o abrilhantador fora do alcance das crianças. • As embalagens não são brinquedos para crianças. Eliminação • Eliminação do material de embalagem: respeite a normas locais, assim as embalagens poderão ser reaproveitadas. • A directiva Europeia 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE) prevê que os electrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos não mais utilizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo da lixeira cancelada está indicado em todos os produtos para lembrar o dever de colecta selectiva. Para maiores informações sobre a correcta eliminação dos electrodomésticos, os proprietários poderão contactar o serviço de colecta público ou os revendedores. Economizar e respeitar o ambiente Economizar água e energia • Use a máquina de lavar louça somente com carga plena. Enquanto espera que a máquina fique cheia, previna os maus cheiros com o ciclo de Molho (veja Programas). • Seleccione um programa adapto ao tipo de louças e ao grau de sujeira consultando a Tabela dos programas: - para louças normalmente sujas, utilize o programa Eco, que garante baixos consumos energéticos e de água. - se a carga for reduzida, utilize a opção Meia carga* (veja Início e utilização). • Se o próprio contrato de fornecimento de energia eléctrica previr faixas horárias de economia energética, efectue as lavagens nos horários com tarifa reduzida. A opção Início retar * (veja Início e utilização) pode ajudar a organizar as lavagens com base nos horários. Detergentes sem fosfatos, sem cloro e com enzimas • Aconselha-se vivamente utilizar os detergentes sem fosfatos e sem cloro pois são os mais indicados para a tutela do meio ambiente. • As enzimas desenvolvem uma acção particularmente eficaz com temperaturas próximas aos 50ºC, portanto com os detergentes com enzimas podem-se programar lavagens com baixas temperaturas e obter os mesmos resultados que se obteriam com lavagens a 65ºC. • Dose bem o detergente conforme as indicações do produtor, a dureza da água, o grau de sujeira e a quantidade de louças para evitar desperdícios. Mesmo sendo biodegradáveis, os detergentes contém elementos que alteram o equilíbrio da natureza.

• Presente somente em alguns modelos.

Anomalias e soluções

02/2009 - Xerox Fabriano No caso em que o aparelho apresente anomalias de funcionamento, controle os seguintes itens antes de contactar a Assistência Técnica. Anomalias: Possíveis causas / Solução: A máquina de lavar louça não começa a funcionar.

• A fic ha não es t á bem ins erida na t om ada de c orrent e ou f alta c orrent e eléc t ric a em c as a.
• A port a da m áquina de lav ar louç a não es t á bem f ec hada.
• Foi program ado um I ní c io ret ardado (v ej a I níc io e ut ilizaç ão). A máquina de lavar louça não descarrega a água.

• O program a ainda não t erm inou.
• O tubo de desc arregam ent o da água est á dobrado (v ej a I nst alaç ão).
• A desc arga do lav abo est á obs t ruí da.

Exc es s iv a pres enç a de es puma: o det ergent e não f oi dos eado adequadam ent e ou não é adapt o para m áquinas de lav ar louç a (v eja I ní c io e ut ili zaç ão). Nas louças e nos copos permanecem depósitos de calcário ou uma camada branca.

• Falt a s al regenerant e ou a sua regulaç ão não é adequada à dureza da água (v eja Abrilhant ador e s al)
• A tam pa do rec ipient e de s al não est á bem f ec hada.
• O abrilhant ador ac abou ou a dos agem é ins uf ic ient e.
• As louç as s ão de mat erial ant iaderent e. Nas louças e nos copos há listras brancas ou manchas azuis.

• A dos agem do abrilhant ador é exc es s iv a. As louças estão pouco secas.

• Foi s elec c ionado um program a s em s ec agem.
• O abrilhant ador ac abou ou a dos agem é ins uf ic ient e (v eja Abrilhant ador e s al).
• A regulaç ão do abrilhant ador não é adequada. As louças não estão limpas.

As louç as não f oram bem pos ic ionadas .

Os as pers ores não t êm liv re rot aç ão.

O program a de lav agem é delic ado dem ais (v eja Programas).

Exc es s iv a pres enç a de es puma: o det ergent e não f oi dos eado adequadam ent e

A t am pa do rec ipiente para o abrilhant ador não f oi f ec hada c orrec t am ent e.

Falt a o s al regenerant e (v ej a Abrilhant ador e s al). ou não é adapt o para m áquinas de lav ar louç a (v eja I ní c io e ut ili zaç ão). A máquina de lavar louça não carrega a água/Alarme torneira fechada. (ouvem-se “bips” breves) (O display é visualizado o número A:6).

Falt a água na rede hí dric a.

O t ubo de c arregam ent o da água es t á dobrado (v eja I nst alaç ão).

Abra a t orneira e o aparelho irá reinic iar depois de pouc os minut os.

O aparelho bloqueou -s e porque não s e interv eio c om o som dos s inais ac ús t ic os.

Des ligue a m áquina c om a t ec la ON/ OFF, abra a t orneira e, depois de 20 s egundos , para ligar nov am ent e a m áquina, c arregue na m esm a t ec la. Program e nov am ent e a m áquina e reinicie. Alarme por causa de defeito da válvula eléctrica de carregamento d’água. (o display é visualizado o número A:2).

• Para des ligar a m áquina c arregue na t ec la ON/ OFF e, após um m inut o, ligue-a nov am ent e. Se o alarm e permanec er, f ec he a t orneira da água para ev it ar alagam ent os e depois ret ire a f ic ha da t om ada de c orrent e e c ham e a as s ist ênc ia t éc nic a. Alarme no tubo de carregamento da água/Filtro de entrada da água entupido. (o display é visualizado o número A:7).

Para des ligar a m áquina c arregue na t ec la ON/ OFF. Fec he a t orneira da água para ev it ar alagam ent os e depois ret ire a f ic ha da t om ada de c orrent e. Cont role que o f ilt ro de ent rada da água não est ej a ent upido por im pure zas . (v ej a o c apí t ulo “M anut enç ão e Cuidados ”).
