JVA030658 - Ventilador Jocel - Manual de utilização gratuito

Tipo de Produto	Ventilador com Neblina de Pedestal de 40cm
Marca	Jocel
Modelo	JVA030658
Alimentação Elétrica	220-240V ~ 50/60Hz
Diâmetro do Ventilador	40 cm (16 polegadas)
Configurações de Velocidade	Baixa, Média, Alta
Modos de Vento	Normal, Natural, Sono (via controle remoto)
Temporizador	0,5 a 7,5 horas (incrementos de 30 minutos)
Oscilação	Sim, botão LIGA/DESLIGA
Função de Neblina	Sim, com controle variável de volume de neblina
Capacidade do Tanque de Água	Aprox. 2 litros (estimativa baseada em designs típicos)
Controle Remoto	Sim, requer 2 pilhas AAA (não incluídas)
Painel de Controle	Botões táteis com luzes indicadoras
Ajustabilidade	Cabeça inclinável (cima/baixo), altura ajustável através de hastes de suporte
Peso da Base	Incluído para estabilidade
Construção	Hastes metálicas, grades e carcaça de plástico
Limpeza	Sabão neutro e pano úmido; não imergir em água
Recursos de Segurança	Proteção contra superaquecimento (presumido), desligamento automático quando a água acabar para neblina
Garantia	2 anos para uso doméstico
Certificações	Conforme CE (diretivas de Baixa Tensão e EMC)

Perguntas frequentes - JVA030658 Jocel

Como montar o ventilador com neblina de pedestal Jocel JVA030658?

Comece inserindo as duas hastes verticais na base e fixe-as com parafusos. Coloque o peso sob a base e prenda com 4 parafusos. Monte a unidade principal nas hastes, depois fixe a grade traseira, a pá do ventilador e a grade frontal. Por fim, coloque o tanque de água na base de energia do umidificador e conecte a mangueira de entrega de neblina. Consulte o manual para imagens passo a passo.

Como usar a função de neblina?

Certifique-se de que o tanque de água está cheio com água limpa e colocado na base de energia do umidificador. Pressione o botão MIST no painel de controle ou no controle remoto para iniciar a nebulização. Use o interruptor de configuração variável de neblina na base de energia para ajustar o volume de neblina (sentido horário para mais, anti-horário para menos). A luz indicadora fica verde quando em operação, vermelha quando a água acabar.

Como configurar o temporizador?

Pressione o botão TIMER repetidamente para aumentar o temporizador em incrementos de 30 minutos, de 0,5 a 7,5 horas. As luzes indicadoras correspondentes (0.5H, 1H, 2H, 4H) mostrarão o tempo total. Pressione novamente em 7,5 horas para cancelar todas as configurações do temporizador. O ventilador desligará automaticamente após o tempo definido.

Como limpar o ventilador?

Sempre desconecte o ventilador antes de limpar. Use um aspirador de pó para remover poeira das aberturas de ar traseiras. Limpe as grades e outras partes com sabão neutro e um pano úmido ou esponja. Não permita a entrada de água no compartimento do motor. Evite detergentes agressivos ou solventes.

Quais modos de vento estão disponíveis?

O controle remoto tem um botão MODE para selecionar entre Vento Normal, Vento Natural (simula brisas) e Vento Sono (progressivamente mais silencioso). Esses modos alteram automaticamente o padrão de velocidade do ventilador. O painel de controle principal não tem esse botão, portanto use o controle remoto.

O ventilador oscila?

Sim, pressione o botão OSC (ícone de oscilação) no painel de controle ou no controle remoto para iniciar a oscilação. Pressione novamente para travar a cabeça do ventilador em uma direção fixa.

Que tipo de pilhas o controle remoto requer?

O controle remoto usa 2 pilhas AAA (não incluídas). Insira-as no controle e verifique a polaridade correta.

O que fazer se a neblina parar de funcionar?

Verifique o tanque de água: encha-o com água limpa se estiver vazio. Certifique-se também de que a mangueira de entrega de neblina está corretamente conectada e sem dobras. A luz indicadora na base de energia fica vermelha quando a água está baixa. Se o problema persistir, limpe o tanque de água e a mangueira para evitar obstruções.

O ventilador é seguro para uso ao ar livre?

Não, o ventilador é destinado apenas para USO DOMÉSTICO e não deve ser usado ao ar livre. Não o exponha à água, chuva ou umidade para evitar choque elétrico.

Qual é a duração da garantia?

O ventilador Jocel JVA030658 vem com uma garantia de 2 anos para uso doméstico. A garantia cobre defeitos de fabricação, mas não danos decorrentes de uso inadequado, transporte ou reparos não autorizados. Guarde sua fatura para validação.

MANUAL DE UTILIZADOR JVA030658 Jocel

- Antes de usar esta ventoinha nebulizadora, ler cuidadosamente estas instruções para se assegurar os melhores resultados.

- Guarde estas instruções, a fatura de compra e, se possível, a caixa com a embalagem interior.

- A ventoinha nebulizadora só deve ser utilizada conforme o previsto, de acordo com as instruções de funcionamento a seguir.

- Antes de ligar a ventoinha à tomada da corrente elétrica, verificar se a tensão e a alimentação elétrica estão conforme às indicações das especificações na placa de identificação do aparelho.

- Não utilize a ventoinha nebulizadora com as mãos húmidas ou molhadas

- Coloque sempre a ventoinha nebulizadora numa superfície estável e plana. Certifique-se também de que a superfície pode suportar o peso da unidade durante a utilização.

- Assegurar-se sempre que a ventoinha está instalada seguramente antes de a pôr a funcionar.

- A ventoinha nebulizadora destina-se APENAS PARA USO DOMÉSTICO e NÃO deve ser utilizado para fins comerciais.

- Desligar a ventoinha e retirar a ficha da tomada elétrica de parede sempre que o aparelho não estiver a ser utilizado, antes de o limpar ou quando substituir acessórios.

- Não utilize a ventoinha no exterior.

- Verificar regularmente a ventoinha e o cabo para a ver se há danos. Se houver qualquer tipo de danos, o aparelho não deve ser utilizado.

- Sob circunstância alguma pode a ventoinha, o cabo de alimentação ou a ficha elétrica ser colocado ou entrar em contacto com a água ou outros líquidos.

- Deve ser proporcionado um espaço livre adequado para uma boa circulação de ar.

- Não deixar que o cabo de alimentação fique pendente sobre esquinas de mesas ou entre em contacto com superfícies quentes.

- Sob circunstância alguma pode a ventoinha entrar em contacto com cortinas, roupa, prato, toalhas ou outros materiais inflamáveis durante a utilização.

- A ventoinha não se destina a ser usada por pessoas (incluindo crianças) com capacidades físicas ou sensoriais reduzidas ou com falta de experiência e conhecimento a menos que sejam supervisionadas ou lhe sejam dadas instruções relativamente ao uso do aparelho por uma pessoa responsável pela segurança destas pessoas.

- É necessária uma rigorosa supervisão por parte dos adultos quando a ventoinha está a ser utilizada por crianças.

- Para desligar a ficha da ventoinha, agarrar firmemente a ficha e removê-la da tomada elétrica. NÃO PUXAR PELO CABO.

- As reparações na ventoinha apenas devem ser realizadas pela Assistência Técnica.

- Guarde estas instruções num local seguro para referência futura.

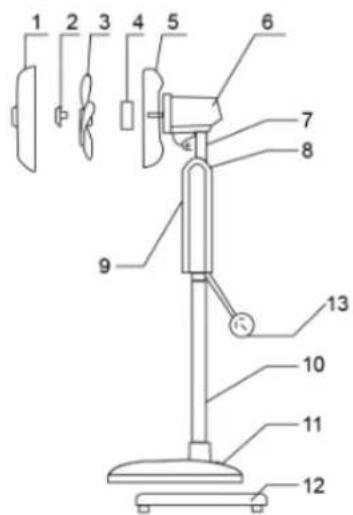

PEÇAS E DESCRIÇÕES

◆ Corpo Principal

◆ Componentes da água

1. Grelha frontal
2. Porca das hélices da ventoinha
3. Hélices da ventoinha
4. Porca de bloqueio da grelha traseira
5. Grelha traseira
6. Carcaça do motor
7. Pescoço de inclinação
8. Alojamento do comutador
9. Ecrã e painel de controlo
10. Barras de suporte
11. Base
12. Peso
13. Cabo e ficha de alimentação

a) Saída de vapor de água
b) Tubo de fornecimento do vapor de água
c) Tampa do depósito de água
d) Depósito de água
e) Luz indicadora do depósito de água
f) Tecla de selecção do vapor variável
g) Base de alimentação do humidificador

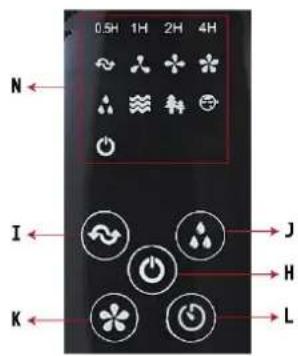

❖ Painel de controlo e comando

h) Tecla DESLIGA
i) - Tecla de oscilação LIGA/DESLIGA
j) ♠Tecla LIGA/DESLIGA do vapor
k) Tecla ligar o seletor de velocidade
I) Tecla de ajuste do temporizador
m) MODO – Seletor de modo (Apenas no comando à distância)
n) Luzes indicadoras / estado das luzes (Apenas no painel principal)

e) Luz indicadora

Cor vermelha: sem água no depósito Cor verde: em funcionamento

• Desembale todas as peças da ventoinha e retire-as da embalagem.
• Inserir as 2 barras de suporte na base, com dois parafusos para cada barra. De notar que cada barra de suporte tem dois orifícios num dos lados. Este lado com os orifícios tem de ser instalado na base. (Cada barra de suporte vem já equipada com 2 parafusos. Desapertar os parafusos das barras de suporte e, a seguir, inserir as barras de suporte na base).

2 parafusos em cada barra de suporte.

Primeiro, remover os parafusos. A seguir, colocar as barras de suporte na base. Apertar os parafusos após fixar as barras de suporte na base.

- Colocar o peso sob a base e depois monte os 4 parafusos fornecidos.

- Assegurar-se de que o peso está corretamente montado, conforme ilustrado nos diagramas abaixo:

- Montar a unidade principal nas 2 barras de suporte. De notar que há 2 parafusos na unidade principal, que o instalador tem de libertar antes de instalar. Após a instalação, estes 2 parafusos podem ser apertados.

- Colocar a base de alimentação do humidificador na base.

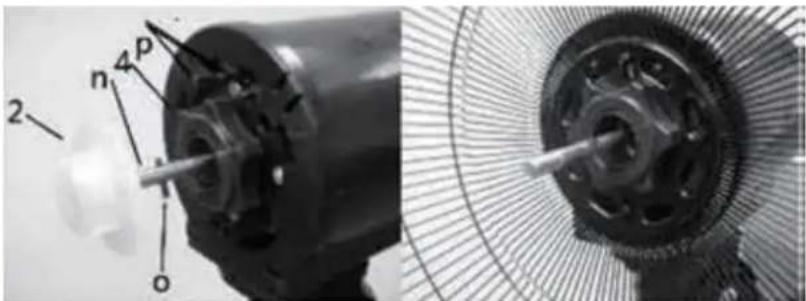

- Remover a porca da hélice da ventoinha (2) e a porca de bloqueio da grelha traseira (4) da ponta do eixo do motor (n).

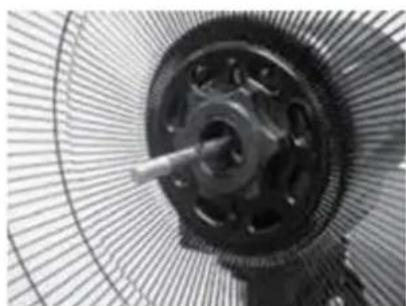

- Montar a grelha traseira (5) posicionando-a nos pinos de guia (p). Fixar a grelha (5) no invólucro do motor com a porca de bloqueio da grelha (4). Nota: a pega na grelha traseira (5) tem de estar virada para cima.

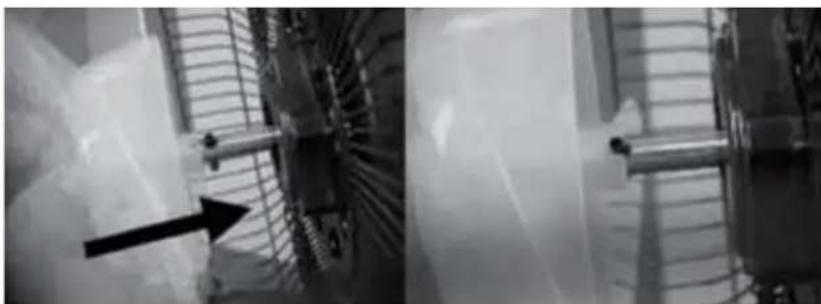

- Empurre a hélice da ventoinha (3) para o eixo do motor (n), encaixando as ranhuras na base da hélice da ventoinha no pino da forma (o).

- Fixar a hélice (3) com a porca da hélice (2), rodando-a no SENTIDO ANTI-HORÁRIO. Verificar se a hélice da ventoinha roda livremente rodando-a com a sua mão.

- Abrir as molas de retenção em redor da grelha frontal e libertar um pouco o parafuso da mola no topo da grelha frontal. Posicionar a mola de topo na parte superior da grelha

traseira. Empurrar a mola para baixo e pressionar o aro da grelha frontal sobre a grelha traseira. Fechar todas as molas e apertar o parafuso de segurança.

• Colocar o depósito de água na base de alimentação do humidificador.
• Ligar o tubo de fornecimento do vapor à saída de vapor e a tampa do depósito de água.
• Colocar a tampa no depósito de água.
• Introduzir as 2 pilhas de tamanho AAA (não fornecidas) no comando à distância.
• A ventoinha está agora pronta a usar.

UTILIZAÇÃO DA VENTOINHA NEBULIZADORA

• Remover o depósito de água da base de alimentação do humidificador, virá-la para baixo e poderá ver-se uma pequena tampa de plástico.
• Abrir a tampa, rodando-a no sentido anti-horário.
• Encher o depósito de água com água limpa.
• Fechar a tampa plástica, apertando-a no sentido horário. De notar que há um anel branco de silicone que não deve ser afrouxado enquanto se enche o depósito de água com água.
• Voltar a pôr o depósito de água na base de alimentação do humidificador.
• Ligar a ventoinha à tomada da rede elétrica. Será ouvido um som “bip”, que indica que a ventoinha está ligada à corrente.
• A luz indicadora" ⏻" no painel de controlo principal acender-se-á.
• Agora, a ventoinha pode ser ligada quer através do painel de controlo principal ou pelo comando à distância.
• Carregar na tecla “💡” para ligar a ventoinha.

• Por predefinição, a ventoinha acender-se-á em:

• Definição de velocidade baixa,

• Direção fixa

• Definição de modo de vento normal

• Após ligar a ventoinha, pode selecionar as diferentes definições de velocidade ou modo de ventilação que preferir.

• O quadro a seguir mostra que comutadores executam as respetivas funções de velocidade e vento:

Comando à distância	Painel de controlo principal	Luzes indicadoras	Características
DESLIGAR			Modo de espera. A ventoinha está pronta a usar, mas ainda não começou a trabalhar.
LIGAR/VELOCIDADE		LOW (Baixa)MED (Média)HIGH (Alto)	Prima uma vez: Definição de velocidade de vento baixa.Prima duas vezes: Definição de velocidade de vento média.Prima três vezes: Definição de velocidade de vento alta.
OSCILAR			Prima uma vez: A cabeça da ventoinha oscilará.Premir novamente: A cabeça da ventoinha ficará fixa numa só direção.
VAPOR		MIST (Vapor)	Prima uma vez: A ventoinha gerará vapor.Premir novamente: A ventoinha parará de gerar vapor.
TEMPORIZADOR		0,5H1H2H4H	Cada vez que se prime uma tecla, representa um aumento de tempo de 30 minutos. O tempo máximo no temporizador é de 7,5 horas. Quando se prime novamente enquanto está regulado para 7,5 horas todas as definições de tempo serão canceladas.
Apenas comando à DistânciaMODO		NOR (Normal)NAT (Natural)SLEEP Economico/dormir)	Para a seleção de diferentes saídas de Ventilação:- Modo de Ventilação Normal- Modo de Ventilação Natural- Modo de Ventilação durante o Sono
Botão de ajuste do vapor(Só na base de alimentação)			Para ajustar o volume do vapor a gerar: Anti-horário – Menos volume de vapor Horário – Maior volume de vapor

• Se não houver água no depósito de água, a base de alimentação do humidificador parará de funcionar e a luz indicadora mudará de verde para vermelho.
• Caso isto ocorra, desligar a ventoinha e voltar a encher o depósito de água com água, para se poder continuar a usar a função do nebulizador como e quando se desejar.
• O utilizador pode ajustar o ângulo de inclinação da ventoinha ao empurrar para baixo, a partir do topo da grelha, ou puxar para cima a partir do fundo da grelha.

Atenção: a ventoinha deve ser sempre desligada quando se fizer este ajuste.

LIMPEZA

• Desligar na tecla e retirar a ficha da tomada de corrente antes de montar ou desmontar, e antes de limpar.
• Manter os orifícios de ventilação na parte de trás do corpo principal isentos de poeiras ou cotão. Usar um aspirador para removê-los quando necessário. Não introduzir objetos nas aberturas para remover cotão.
• As peças que compõem a ventoinha devem ser limpas usando sabão neutro e um pano ou esponja húmido.
• Não permitir que água ou qualquer outro líquido entre na carcaça do motor.
• Remover a película com sabão com um pano ou esponja húmido e, a seguir, secar completamente.

ATENÇÃO: Não usar detergentes agressivos, agentes de limpeza químicos ou solventes, pois podem danificar o acabamento da superfície dos componentes do ventilador.

ESPECIFICAÇÕES

TENSÃO REGISTADA	AC 220~240V
FREQUÊNCIA NOMINAL	50~60Hz
POTÊNCIA NOMINAL	70W = 30 W (potência de vapor) + 40W (potência da ventoinha)
CAPACIDADE DO RESERVATÓRIO	2L

CONDIÇÕES GERAIS DE GARANTIA

1. A Garantia só é válida mediante apresentação da fatura de compra do produto.
2. Esta GARANTIA limita-se exclusivamente à substituição de peças ineficazes por defeito de fabrico.
3. A eliminação das várias avarias do âmbito da garantia é feita por reparação ou substituição de peças defeituosas, conforme critério dos nossos serviços técnicos. As peças defeituosas são da nossa propriedade.
4. Não são abrangidos pela garantia danos causados por transporte, negligência ou deficiente utilização, montagem ou instalações impróprias, bem como influências exteriores como sejam: descargas atmosféricas ou elétricas, inundações, humidades, etc.
5. Perdem garantia, todos os aparelhos que não estejam a ser utilizados de acordo com as instruções, ou ligadas a REDES DE ALIMENTAÇÃO, que não garantem uma tensão constante de 220/240V.
6. A Garantia não abrange indemnizações por danos pessoais ou materiais causados direta ou indiretamente, seja a que título for.
7. Esta garantia cessa no momento em que se constate terem sido efetuadas reparações, alterações ou quaisquer intervenções por pessoa não autorizada pela JOCEL.

A GARANTIA CADUCA

1. Caso o aparelho não tenha sido instalado por um Técnico Credenciado
2. Excedido o prazo de 2 anos para a Linha Doméstica e 6 meses Linha Hotelaria, a Garantia caduca e a Assistência serão efetuadas debitando as despesas inerentes à mão-de-obra, consoante as tarifas vigentes.
3. Com a modificação ou desaparecimento da chapa de identificação do aparelho.

ASSISTÊNCIA TÉCNICA

Para solicitar a assistência técnica, os nossos serviços estão disponíveis através dos seguintes contactos:

Telephone: [phone]

Fax: [phone]

DECLARAÇÃO DE CONFORMIDADE

CE

Declaramos sobre nossa própria responsabilidade que o aparelho indicado abaixo

Aparelho VENTOINHA NEBULIZADORA

Marca JOCEL

Modelo JVA030658

Está em conformidade com as seguintes diretivas europeias e normas de aplicação:

Baixa Tensão

2014/35/EU

EN 60335-1:2012+A11:2014+A13:

2017+A1:2019+A14:2019+A2:2019

EN 60335-2-80:2003+A1:2004+A2:2009

EN 60335-2-98:2003+A1:2005+A2:2008

EN 62233:2008

Compatibilidade Electromagnética

2014/30/EU

EN 55011:2016 + A1:2017

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-1:2017

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

RATED VOLTAGE	AC 220~240V
RATED FREQUENCY	50~60Hz
RATED POWER	70W = 30 W (potência de vapor) + 40W (potência da ventoinha)
TANK CAPACITY	2L
