WM1070-YT - Máquina de lavar VOX - Manual de utilização gratuito

Tipo de Produto	Máquina de Lavar
Marca	VOX
Modelo	WM1070-YT
Capacidade	7 kg
Dimensões (A x L x P)	850 x 595 x 590 mm
Peso	70 kg
Fonte de Alimentação	220-240 V, 50 Hz
Classe Energética	A+++
Velocidade de Centrifugação	1000 rpm
Número de Programas	15
Nível de Ruído (Lavar/Centrifugar)	58 dB / 76 dB
Consumo de Água por Ciclo	52 L
Consumo Anual de Energia	175 kWh
Tipo de Visor	LED
Início Programado	Até 24 horas
Bloqueio para Crianças	Sim
Lavagem Rápida	15 minutos
Proteção contra Transbordamento	Sim
Material do Tambor	Aço Inoxidável
Programa de Autolimpeza	Sim
Gaveta de Detergente	Removível e lavável
Tipo de Filtro	Filtro de fiapos (limpe regularmente)
Disponibilidade de Peças de Reposição	Através dos centros de serviço VOX
Índice de Reparabilidade	8.0 / 10

Perguntas frequentes - WM1070-YT VOX

Como instalo a máquina de lavar?

Remova toda a embalagem, coloque a máquina em uma superfície nivelada, conecte a mangueira de entrada de água a uma torneira (3/4 de polegada), prenda a mangueira de drenagem a um cano de esgoto e conecte a uma tomada aterrada. Certifique-se de que os parafusos de transporte sejam removidos antes do primeiro uso.

O que significa o código de erro E10?

O erro E10 indica um problema de abastecimento de água. Verifique se a torneira de água está totalmente aberta, a mangueira de entrada não está dobrada e a pressão da água está adequada (0,3-10 bar). Limpe o filtro de entrada se estiver entupido.

Como posso limpar o tambor?

Execute um ciclo de limpeza do tambor com a máquina vazia usando um limpador especial ou 200 ml de vinagre. Alternativamente, use o programa de autolimpeza da máquina, se disponível. Limpe a vedação da porta após cada lavagem.

Por que a máquina não centrifuga?

Verifique se a carga está desequilibrada (redistribua as roupas), a mangueira de drenagem está entupida (limpe o filtro da bomba) ou a velocidade de centrifugação está baixa. Certifique-se também de que o bloqueio para crianças está desativado.

Como limpo a gaveta de detergente?

Puxe a gaveta, pressione a alavanca de liberação para removê-la completamente. Lave com água morna e uma escova, especialmente o compartimento de amaciante. Seque e reinsira.

Qual é a capacidade máxima de carga?

A carga máxima é 7 kg para algodão e 3 kg para sintéticos ou delicados. A sobrecarga pode causar resultados de lavagem ruins e maior desgaste.

Com que frequência devo limpar o filtro da bomba?

Limpe o filtro da bomba a cada 3 meses ou se notar problemas de drenagem. Coloque uma toalha por baixo, desaperte o filtro, remova os resíduos e reinstale.

Posso usar detergente líquido?

Sim, mas use o dispensador de detergente líquido (geralmente marcado). Não despeje líquido diretamente no tambor, exceto para pré-tratamento de manchas.

O que faz a opção 'Reter Enxágue'?

A opção 'Reter Enxágue' deixa a roupa na última água de enxágue para evitar vincos. O tambor não drenará a menos que você cancele a opção ou execute um ciclo de drenagem/centrifugação.

Como faço para redefinir a máquina?

Desconecte a máquina da tomada por 30 segundos e depois reconecte. Se o erro persistir, entre em contato com o suporte VOX com o código de erro.

MANUAL DE UTILIZADOR WM1070-YT VOX

Obrigado por escolher este produto.

Este Manual de Utilizador contém informações de segurança e instruções importantes relativamente ao manuseamento e manutenção do seu eletrodoméstico.

Por favor, despenda algum tempo a ler este Manual de Utilizador antes de utilizar o seu eletrodoméstico e guarde-o para referência futura.

Ícone Tipo Significado
	AVISO Risco de lesão grave ou morte
	RISCO DE CHOQUE ELÉTRICO Risco de tensão perigosa
	INCÊNDIO Aviso; risco de incêndio/materiais inflamáveis
	CUIDADO Risco de danos materiais ou lesão
	IMPORTANTE / NOTA	Informações sobre sobre manusear corretamente o sistema

ÍNDICE

1. INSTRUÇÕES DE SEGURANÇA ....1

1.1. Avisos Gerais de Segurança ....2
1.2. Durante a Utilização ....6
1.3. Embalagem e Ambiente ....7
1.4. Informações de Poupança....7

2. ESPECIFICAÇÕES TÉCNICAS ....8

2.1. Aparência Geral....8
2.2. Especificações Técnicas ....8

3.INSTALAÇÃO ....9

3.1. Remoção dos Parafusos de Transporte 9
3.2. Ajustar os Pés / Ajustar as Bases de Ajuste 9
3.3. Ligação Elétrica 9
3.4. Conexão da Mangueira de Entrada de Água 10
3.5. Conexão de Descarga de Água 11

4.PANORÂMICA DO PAINEL DE CONTROLO .....11

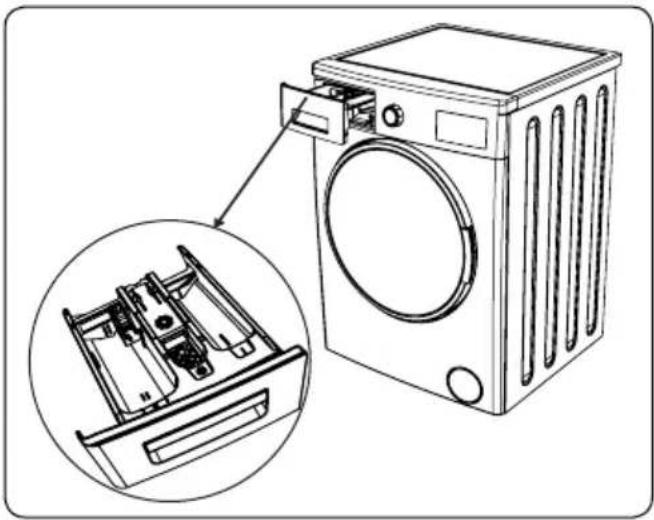

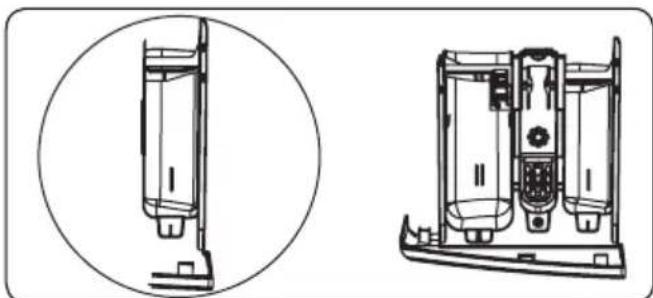

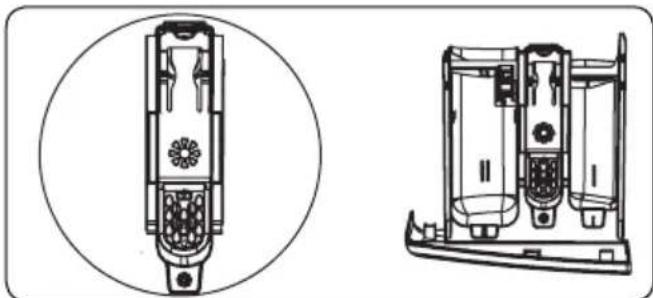

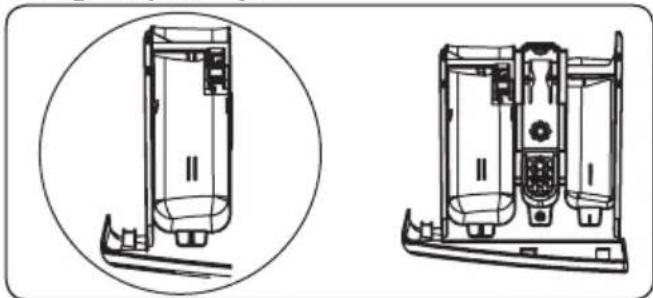

4.1. Gaveta de detergente (*)....11
4.2. Secções 12

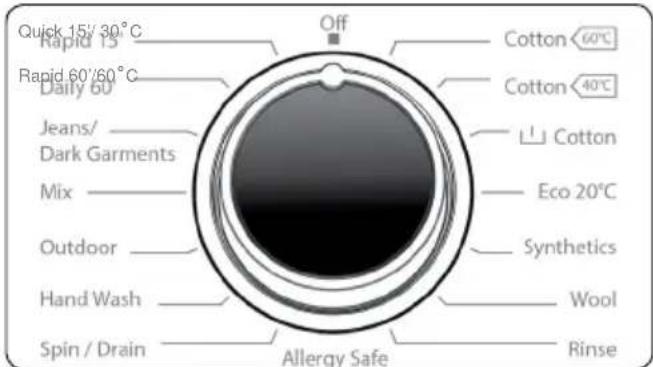

4.3. Marcação de programa ....12

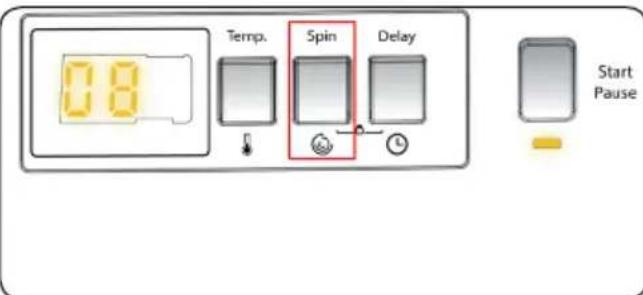

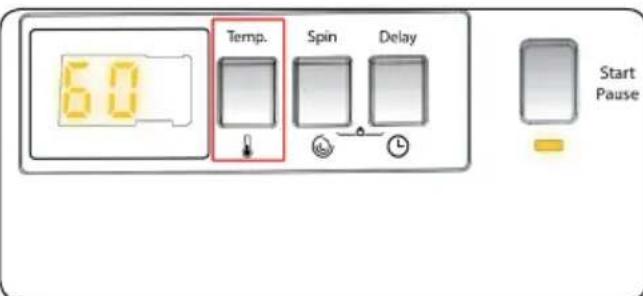

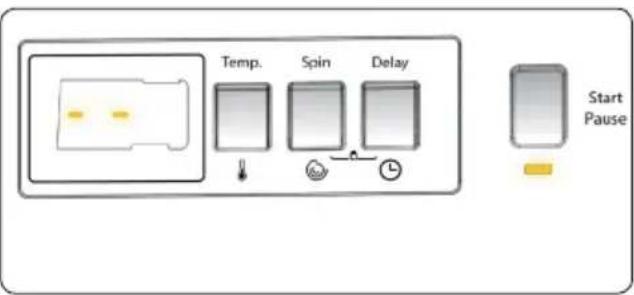

4.4. Visor Eletrónico 12

5. UTILIZAR A SUA MÁQUINA DE LAVAR ....13

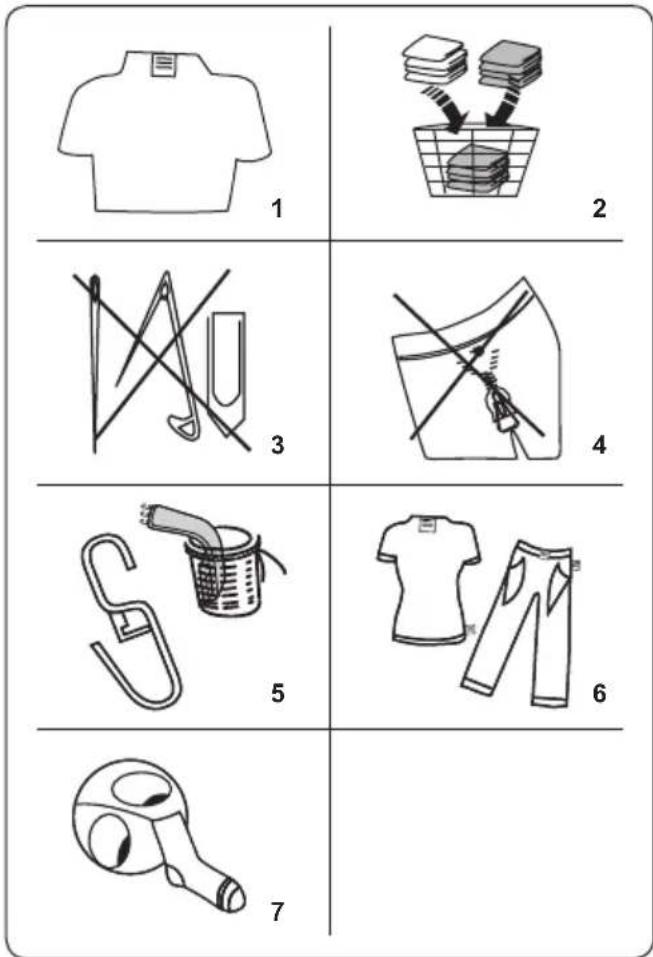

5.1. Preparar a sua Roupa ....13
5.2. Colocar a roupa na máquina ....13
5.3. Adicionar Detergente à Máquina ....14
5.4. Manusear a Máquina....14
5.5. Seleccionar um Programa....14
5.6. Sistema de Deteção de Meia Carga....15
5.7. Funções Adicionais ....15

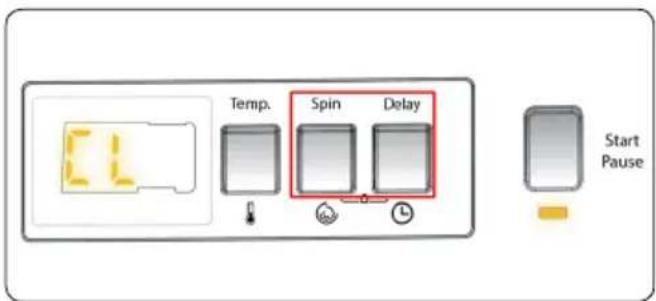

5.8. Bloqueio Infantil ....16
5.9. Cancelar o programa....16
5.10. Fim de programa ....16

6.TABELA DE PROGRAMAS ....17

7.LIMPEZA E MANUTENÇÃO ....18

7.1.Aviso 18

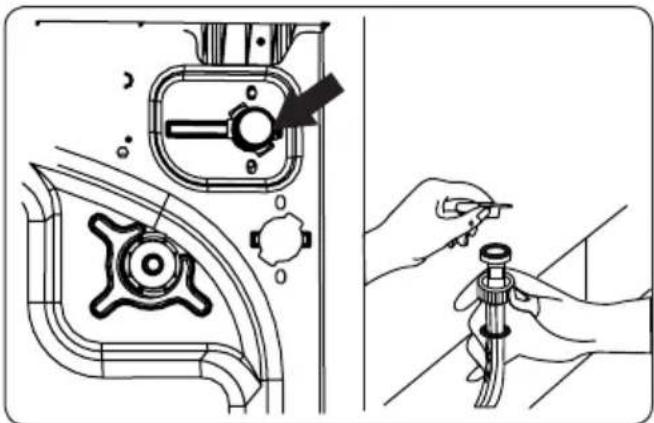

7.2. Filtros de entrada de água 18
7.3. Filtro da bomba....19

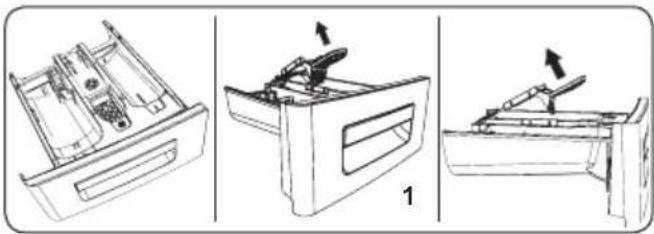

7.4. Gaveta de detergente....19

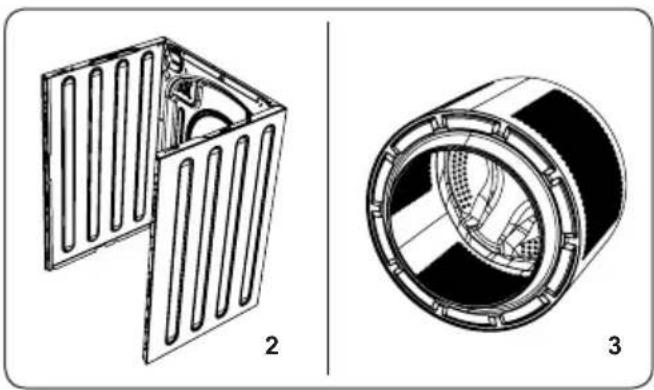

8.TAMBOR/BASE/TRAVÃO DE DESCARGA 20

9.RESOLUÇÃO DE PROBLEMAS ......21

10.AVISOS AUTOMÁTICOS DE AVARIA E O QUE FAZER ......22

11. DESCREVER A ETIQUETA DE ENERGIA E POUPANÇA DE ENERGIA ... ......23

1. INSTRUÇÕES DE SEGURANÇA

Frequência/tensão operativa (V/Hz) (220-240)V~/50Hz
Corrente total (A) 10
Pressão de água (Mpa) Máximo	1 Mpa /Mínimo 0,1Mpa
Potência total (W) 2100
Capacidade máxima de lavagem (roupa seca) (kg)	7.0

• Não instale a sua máquina sobre uma carpete ou em chão similar que pudessem evitar a ventilação da sua base.
• O eletrodoméstico não deverá ser utilizado por pessoas (incluindo crianças) com capacidades mentais, sensoriais e físicas reduzidas ou com falta de experiência ou conhecimento a menos que tenham sido supervisionados ou tenham recebido instruções relativamente à utilização do eletrodoméstico por parte de uma pessoa responsável pela sua segurança.
• Crianças com idade inferior a 3 anos deverão ser mantidas afastadas a menos que tenham supervisão contínua.
• Contacte o centro de reparação autorizada mais próximo se houver avarias no cabo elétrico e o mesmo necessitar de substituição.
• Utilize apenas a nova mangueira de entrada de água que vem com a sua máquina aquando da realização de ligações de entrada de água à sua máquina. Nunca utilize mangueiras de entrada de água velhas, usadas ou danificadas.
• As crianças não devem brincar com o eletrodoméstico. A limpeza e a manutenção por parte do utilizador não deverão ser realizadas por crianças sem supervisão.

NOTA: Para obter uma cópia deste manual, por favor, contacte o endereço seguinte: “[e-mail]”. No seu email, por favor, indique o nome do modelo e número de série (20 dígitos) que pode encontrar na porta do eletrodoméstico.

Leia este manual cuidadosamente.

A sua máquina destina-se apenas a uso doméstico. Utilizá-la para fins comerciais irá fazer com que a garantia seja cancelada.

1.1. Avisos Gerais de Segurança

- A temperatura ambiente necessária para o funcionamento da sua máquina de lavar é 15-25 °C.

- Quando a temperatura for abaixo de 0 °C, mas mangueiras poderão partir ou o cartão eletrónico poderá não funcionar corretamente.

- Por favor, certifique-se de que as roupas carregadas na máquina de lavar estão livres de objetos estranhos como por exemplo, unhas, agulhas, isqueiros e moedas.

- Recomenda-se que para a sua primeira lavagem, selecione o programa algodão a 90 ° sem roupa e encha até meio o compartimento II da gaveta de detergente com um detergente adequado.

- Poder-se-ão acumular resíduos em detergentes e amaciadores expostos ao ar durante um longo período de tempo. Coloque apenas amaciador ou detergente na gaveta no início de cada lavagem.

- Desligue a sua máquina de lavar da tomada ou desligue a alimentação de água se a sua máquina de lavar não for usada durante um longo período de tempo. Recomendamos que deixe a porta aberta para evitar a acumulação de humidade dentro da máquina de lavar.

• Alguma água poderá ficar dentro da máquina de lavar em resultado das verificações de qualidade durante a produção. Isto não irá afetar o funcionamento da sua máquina de lavar.
• A embalagem da máquina poderá ser perigosa para crianças. Não deixe que crianças brinquem com a embalagem ou com pequenas peças da máquina de lavar.
• Guarde os materiais da embalagem num local onde as crianças não lhes cheguem ou elimine-os adequadamente.

- Utilize programas de pré-lavagem para roupa muito suja.

⚠️Nunca abra a gaveta do detergente enquanto a máquina estiver a funcionar.

- Na eventualidade de avaria, desligue a máquina da tomada e feche a torneira de abastecimento de água. Não tente realizar quaisquer reparações. Contacte sempre o agente de reparação autorizado.

- Não exceda a carga máxima para o programa de lavagem que escolheu.

⚠️ Nunca force a abertura de porta quando a máquina de lavar estiver a funcionar.

• Lavar roupa que contenha farinha pode danificar a sua máquina.
• Siga as instruções do fabricante relativamente à utilização de amaciador de tecidos ou outros produtos similares que deseje utilizar na sua máquina de lavar.
• Certifique-se de que a porta da sua máquina de lavar não está restrita e pode ser totalmente aberta.
• Instale a sua máquina num local onde possa ter ventilação suficiente de preferência onde haja circulação de ar constante.

⚠️Leia estes avisos. Siga os conselhos indicados para se proteger a si e aos outros de riscos e lesões

fatais.

RISCO DE QUEIMADURAS

⚠️Não toque na mangueira de drenagem ou em qualquer água descarregada enquanto a sua máquina estiver a funcionar. As temperaturas altas envolvidas criam risco de queimadura.

RISCO DE MORTE POR CORRENTE ELÉTRICA

- Não conecte a sua máquina de lavar à eletricidade

utilizando uma extensão.

- Não insira uma ficha danificada na tomada.

- Nunca remova a ficha da tomada puxando o cabo. Segue sempre pela ficha.

- Nunca toque na ficha/cabo elétrico com as mãos molhadas uma vez que isto pode causar curto circuito ou choque elétrico.

- Não toque na sua máquina de lavar se tiver as mãos ou os pés molhados.

- Uma ficha/cabo elétrico danificado poderão causar um incêndio ou dar-lhe um choque elétrico. Quando danificado deve ser substituído, isto só deverá ser realizado por pessoal qualificado.

⚠️Risco de inundação

- Verifique a velocidade do fluxo de água antes de substituir a mangueira de drenagem num lavatório.

- Tome as medidas necessárias para evitar que a mangueira derrape.

- O fluxo de água poderá desengatar a mangueira se esta não estiver bem segura. Certifique-se de que a tampa do seu lavatório não bloqueia o orifício da tampa.

⚠️ Perigo de Incêndio

- Não armazene líquidos inflamáveis perto da sua máquina.

- O conteúdo de enxofre dos decapantes de tinta

poderão causar corrosão. Nunca materiais de remoção de tinta na sua máquina.

• Nunca utilize produtos que contenham solventes na sua máquina.
• Por favor, certifique-se de que as roupas carregadas na máquina de lavar estão livres de objetos estranhos como por exemplo, unhas, agulhas, isqueiros e moedas.

Risco de incêndio e de explosão

⚠️Risco de queda e lesão

• Não suba para cima da sua máquina de lavar.
• Certifique-se de que mangueiras e cabos não causam perigo de tropeção.
• Não vire a sua máquina de lavar ao contrário ou de lado.
• Não levante a sua máquina de lavar usando a porta ou a gaveta de detergente.

⚠️A máquina deve ser transportada, pelo menos, por 2 pessoas.

⚠️ Segurança infantil

• Não deixe que crianças fiquem sozinhas perto da máquina. As crianças poderão fechar-se na máquina e isto resulta em perigo de morte.
• Não deixe que crianças toquem na porta de vidro durante o funcionamento. A superfície poderá ficar muito quente e poderá causar danos na pele.

- Mantenha o material da embalagem longe de crianças.

- Poderão ocorrer envenenamento e irritação se detergente ou materiais de limpeza forem consumidos ou entrarem em contacto com os olhos ou a pele. Mantenha os materiais de limpeza fora do alcance das crianças.

1.2. Durante a Utilização

• Mantenha animais de estimação longe da sua máquina.
• Por favor, verifique a embalagem da sua máquina antes de instalar e a superfície exterior da máquina assim que a embalagem tiver sido removida. Não manuseie a máquina se aparentar estar danificada ou se a embalagem tiver sido aberta.
• A sua máquina só deve ser instalada por um agente de serviço autorizado. A instalação por parte de outra pessoa que não um agente autorizado poderá anular a sua garantia.
• Este eletrodoméstico pode ser utilizado por crianças com 8 anos de idade e superior e por pessoas (incluindo crianças) com capacidades mentais, sensoriais e físicas reduzidas ou com falta de experiência ou conhecimento a menos que tenham sido supervisionados ou tenham recebido instruções relativamente à utilização do eletrodoméstico de forma segura e que tenham entendido os perigos envolvidos. As crianças não devem brincar com o eletrodoméstico. A limpeza e a manutenção por parte do utilizador não deverão ser realizadas por crianças sem supervisão.
• Utilize apenas a sua máquina para roupa com etiquetas do fabricante a indicar que podem ser lavadas na máquina.
• Antes de operar a máquina de lavar, remova os 4 parafusos de transporte e os espaçadores de borracha da traseira da máquina. Se os parafusos não forem removidos poderão causar muita vibração, ruído e avaria da máquina e causar a anulação da garantia.
• A sua garantia não cobre os danos causados por fatores externos como por exemplo, incêndio, inundação e outras fontes de danos.

- Por favor, não deite fora este manual de utilizador; guarde-o para referência futura e entregue-o ao proprietário seguinte.

NOTA: As especificações para a máquina poderão variar dependendo do produto adquirido.

1.3. Embalagem e Ambiente

Remoção dos materiais de embalagem

Os materiais de embalagem protegem a sua máquina de quaisquer danos que poderão ocorrer durante o transporte. Os materiais de embalagem são amigos do ambiente uma vez que são recicláveis. A utilização de material reciclado reduz o consumo de matéria-prima e diminui a produção de resíduos.

1.4. Informações de Poupança

Algumas informações importantes para obter uma maior eficiência da sua máquina:

• Não exceda a carga máxima para o programa de lavagem que escolheu. Isto permitirá que a sua máquina correr em modo de poupança de energia.
• Não utilize a característica de pré-lavagem para roupa pouco suja. Isto irá ajudar a poupar no consumo de água e eletricidade.

Declaração de Conformidade CE

Declaramos que os nossos produtos cumprem com as Diretivas, Decisões e Regulamentações Europeias e com os requisitos listados nos padrões referenciados.

Eliminação da sua máquina antiga

O símbolo no produto ou na embalagem indica que este produto não poderá ser tratado como resíduo doméstico. Ao invés disso, deverá ser entregue no ponto de recolha adequado para a reciclagem de equipamento elétrico e eletrónico. Ao assegurar que este produto é eliminado corretamente, irá ajudar a evitar consequências potencialmente negativas para o ambiente e para a saúde humana que poderiam, de outra forma, ser causadas pelo manuseamento de resíduos inadequado deste produto. Para informações mais detalhadas sobre a reciclagem deste produto, por favor, contacte a secretaria da sua cidade, o seu serviço de eliminação de resíduos domésticos ou a loja onde adquiriu o produto.

2. ESPECIFICAÇÕES TÉCNICAS

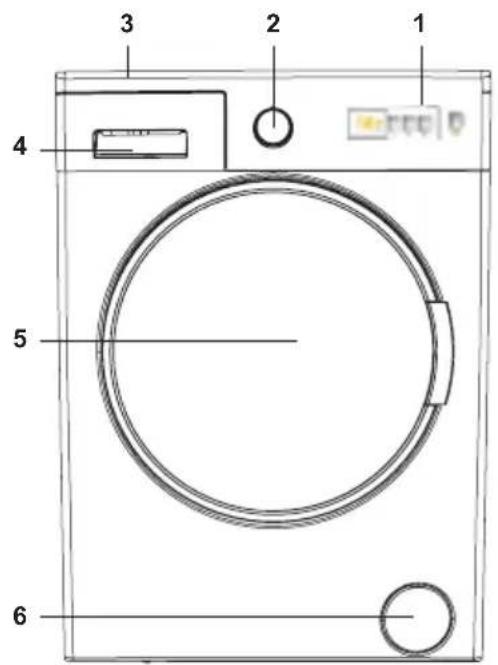

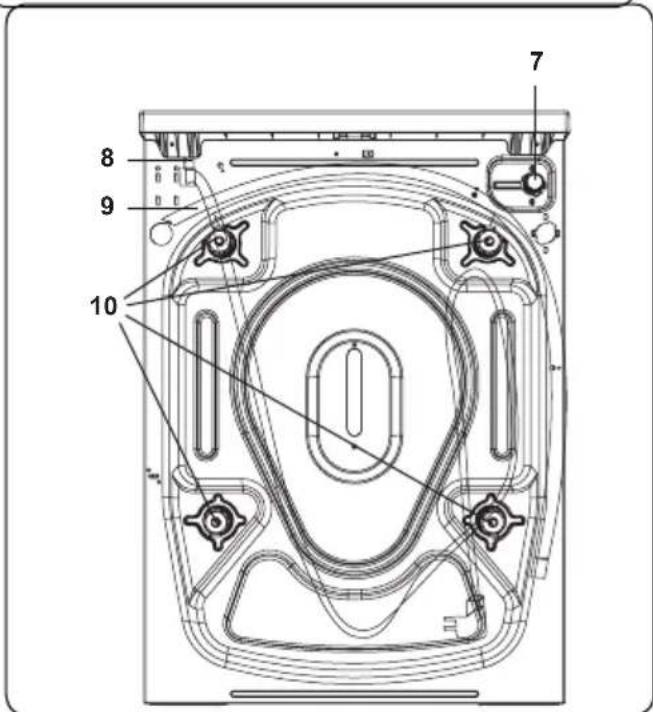

2.1. Aparência Geral

1. Visor eletrónico
2. Marcação de programa
3. Tabuleiro superior
4. Gaveta de detergente
5. Tambor
6. Tampa do filtro da bomba
7. Válvula de entrada de água
8. Cabo elétrico
9. Mangueira de descarga
10. Parafusos de transporte

2.2. Especificações Técnicas

Tensão operativa / Frequência (v/hz)	(220-240)V~/50Hz
Corrente total (A)	10
Pressão de água (Mpa)	Máximo: 1 MpaMínimo : 0,1 Mpa
Potência total (W)	2100
Capacidade máxima de roupa seca (kg)	7
Rotação de centrificação (rot/min)	1000
Número de programa	15
Dimensões (mm)
Altura	845
Largura	597
Profundidade	527

3. INSTALAÇÃO

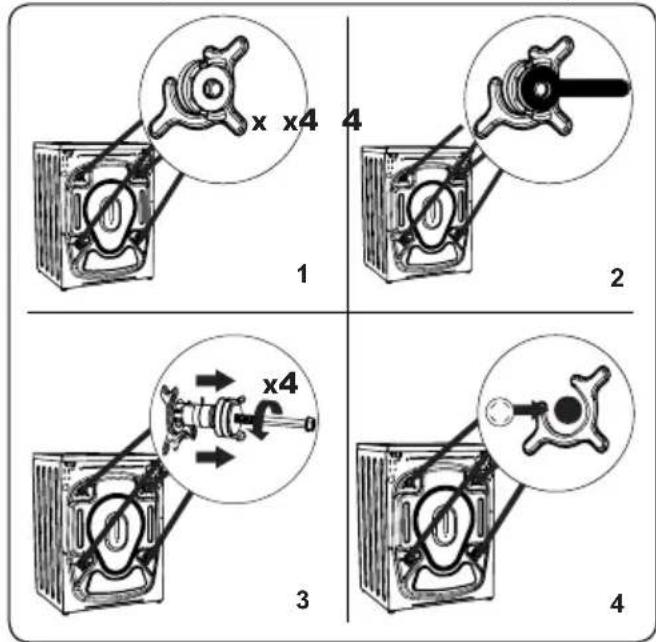

3.1. Remoção dos Parafusos de Transporte

1. Antes de operar a máquina de lavar, remova os 4 parafusos de transporte e os espaçadores de borracha da traseira da máquina. Se os parafusos não forem removidos poderão causar muita vibração, ruído e avaria da máquina e causar a anulação da garantia.
2. Retire os parafusos de transporte rodando-os no sentido contrário ao dos ponteiros do relógio com uma chave adequada.
3. Remova os parafusos de transporte com um puxão.
4. Encaixe as tampas de plástico fornecidas no saco de acessórios para as falhas deixadas pela remoção dos parafusos de transporte. Os parafusos de transporte deverão ser armazenados para utilização futura.

NOTA: Retire os parafusos de

transporte antes de utilizar a máquina pela primeira vez. Erros que tenham ocorrido devido à máquina ter sido operada com parafusos de transporte instalados estão fora do âmbito da garantia.

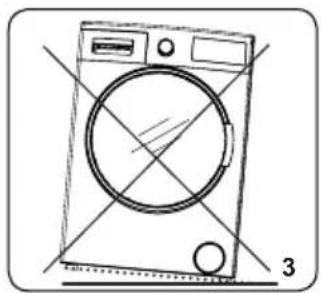

3.2. Ajustar os Pés /

1. Não instale a sua máquina numa superfície (como por exemplo, carpete) que evite a ventilação na base.

2. Para assegurar uma operação silenciosa e sem vibração da sua máquina, instale-a numa superfície firme.

3. Pode nivelar a sua máquina utilizando os pés ajustáveis.
4. Retire a porca de bloqueio de plástico.

1. Para aumentar a altura da máquina, rode os pés no sentido dos ponteiros do relógio. Para diminuir a altura da máquina, rode os pés no sentido contrário ao dos ponteiros do relógio.

• Assim que a máquina estiver nivelada, aperte as porcas de bloqueio rodando-as no sentido dos ponteiros do relógio.
3. Nunca insira cartão, madeira ou outros materiais similares debaixo da máquina para a nivelar.
- Aquando da limpeza do chão no qual a máquina se localiza, tome cuidado para não perturbar o nível da máquina.

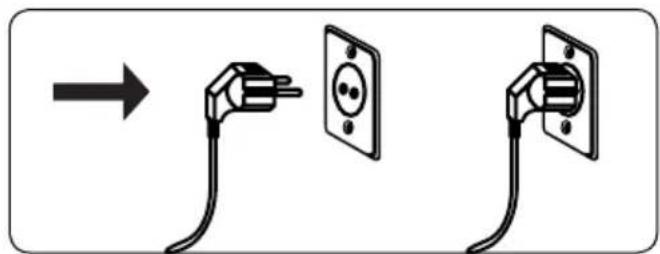

3.3. Ligação Elétrica

- A sua máquina de lavar necessita de alimentação 220-240V, 50Hz.

• O cabo principal da sua máquina de lavar vem equipado com uma tomada de terra. Esta tomada deverá ser sempre inserida numa tomada de terra de 10 amps.
• A tomada deverá ser sempre inserida numa tomada de terra de 10 amperes. A classificação de fusível da tomada deverá também ser de 10 amperes.
• Se não tiver uma tomada adequada e o fusível estiver conforme, certifique-se que o trabalho é realizado por um eletricista qualificado.
• Não assumimos a responsabilidade por danos que ocorram devido à utilização de equipamento sem ligação a terra.

NOTA: Operar a sua máquina com

baixa tensão irá fazer com que o ciclo de vida da sua máquina seja reduzida e o seu desempenho seja restringido.

3.4. Conexão da Mangueira de Entrada de Água

1. A sua máquina poderá ter uma conexão de entrada de água única

(fria) ou conexão de entrada de água dupla (quente e fria) dependendo das especificações da máquina. A mangueira revestida branca deverá ser conectada à entrada de água fria e a mangueira revestida vermelha à entrada de água quente (se aplicável).

- Para evitar fugas de água nas uniões, 1 ou 2 porcas (dependendo das especificações da sua máquina) são fornecidos na embalagem com a mangueira. Encaixe as porcas na(s) extremidade(s) da mangueira de entrada de água que conecta à alimentação de água.

1. Conecte as mangueiras de entrada de água a uma tampa roscada de 34 .

2. Conecte a extremidade revestida a branco da mangueira de entrada de água à válvula de entrada de água branca na traseira da máquina e a extremidade revestida a vermelho da mangueira à válvula de entrada de água vermelha (se aplicável).

3. Aperte as conexões manualmente. Se tiver dúvidas, consulte um canalizador qualificado.
4. O fluxo de água com pressão de 0,1-1 Mpa permitirá que a sua máquina opere com uma eficiência otimizada (pressão de 0,1 Mpa significa que mais de 8 litros de água por minuto irão fluir através da torneira totalmente aberta).
5. Assim que tiver realizado todas as conexões, ligue cuidadosamente a alimentação de água e verifique quanto a fugas.
6. Certifique-se de que as novas mangueiras de entrada de água não estão presas, vincadas, torcidas, dobras ou esmagadas.

- Se a sua máquina tiver uma conexão de entrada de água quente, a temperatura de alimentação de água quente não deverá ser superior a 70 °C.

NOTA: A sua máquina de lavar só

pode ser conectada à sua alimentação de água utilizando a nova mangueira de enchimento. As mangueiras antigas não devem ser reutilizadas.

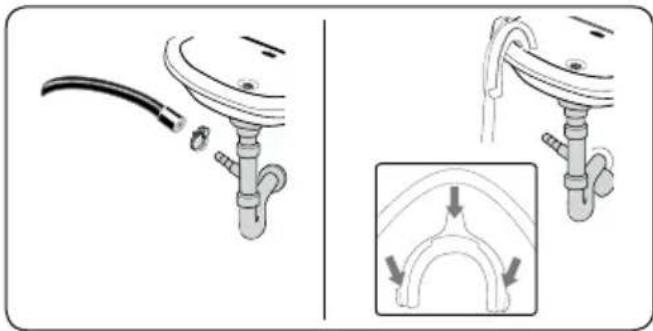

3.5. Conexão de Descarga de Água

• Conecte a mangueira de drenagem de água a um tubo ou ao cotovelo de saída de um lavatório doméstico utilizando equipamento adicional.
• Nunca tente retirar a mangueira de drenagem de água.
• Não coloque a mangueira de drenagem de água a partir da sua máquina para um recipiente, balde ou banheira.
• Certifique-se de que a mangueira de drenagem de água não está dobrada, engatada, esmagada ou esticada.
• A mangueira de drenagem de água deverá ser instalada a uma altura máxima de 100 cm do chão.

4. PANORÂMICA DO PAINEL DE CONTROLO

1. Gaveta de detergente
2. Marcação de programa
3. LEDs de função

4.1. Gaveta de detergente (\*)

1. Anexos de detergente líquido
2. Compartimento de detergente de lavagem principal
3. Compartimento de amaciador
4. Compartimento de detergente de pré-lavagem
5. Níveis de detergente em pó
6. Colher de detergente em pó

(*) As especificações poderão variar dependendo da máquina adquirida. Acessórios opcionais com custo extra.

4.2. Secções

Compartimento de detergente de lavagem principal:

Este compartimento serve para detergentes líquidos e em pó ou para detergente anticalcário. A placa de nível de detergente líquido será fornecida dentro da sua máquina. (*)

Condicionador de tecidos, goma, compartimento de detergente:

Este compartimento é para condicionadores, amaciadores ou goma. Siga as instruções indicadas na embalagem. Se os amaciadores deixarem resíduos após a utilização, tente diluí-los ou utilizar um amaciador líquido.

Compartimento de detergente de pré-lavagem:

Este compartimento só deve ser utilizado quando a característica de pré-lavagem é selecionada. Recomendamos que a característica de pré-lavagem seja utilizada apenas para roupa muito suja.

(*) As especificações poderão variar dependendo da máquina adquirida.

4.3. Marcação de programa

- Para selecionar o programa desejado, rode o marcador de programa no sentido dos ponteiros do relógio ou no sentido contrário aos ponteiros do relógio até que o marcador no marcador de programa aponte para o programa escolhido.

- Certifique-se de que a marcação de programa está configurada exatamente no programa que deseja.

1. Ecrã Electrónico
2. Ecrã Digital
3. Botão de Ajuste da Temperatura da Água
4. Botão de Ajuste de Velocidade RPM
5. Função Adicional de Início Atrasado
6. Botão Iniciar/Pausa
7. Lâmpada de botão de Iniciar/Pausa

O painel de exibição mostra o temporizador de atraso da lavagem (se activado), a seleção da temperatura, a velocidade da rotação e quaisquer funções adicionais selecionadas. O painel de exibição mostra “--” quando termina o programa selecionado. O painel de exibição também indica se ocorreu uma falha na sua máquina.

O painel do visor indica “Finished” (Terminado) quando o programa selecionado estiver completo. O painel do visor indica ainda se ocorreu um erro com a sua máquina.

5. UTILIZAR A SUA MÁQUINA DE LAVAR

5.1. Preparar a sua Roupa

1. Siga as instruções indicadas nas etiquetas da roupa.

2. Separe a sua roupa de acordo com tipo (algodão, sintéticos, sensíveis, lã, etc.), temperatura de lavagem (frio, 30 °, 40 °, 60 °, 90 °) e o grau de sujidade (ligeiramente sujo, com nódoas, muito sujo).

3. Nunca lave roupa branca e roupa de cor juntas.
4. Têxteis escuros podem conter tinta e deverão ser lavados separadamente várias vezes.
5. Certifique-se de que não existem materiais metálicos na sua roupa ou nos bolsos, se existirem, remova-os.

CUIDADO: Quaisquer avarias que

ocorram devido a materiais estranhos que danifiquem a sua máquina não são cobertos pela garantia.

1. Feche fechos de correr e aperte ganchos e olhais.
2. Remova os ganchos de plástico ou de metal das cortinas e coloque-os numa rede ou num saco de lavagem.
3. Vire do avesso têxteis como calças, malhas, t-shirts e sweatshirts.
4. Lave meias, lenços e outros itens pequenos numa rede de lavagem.

Pode ir à lixívia	Não usar lixívia	Lavagem normal
Temperatura máxima para passar a ferro 150 °C	Temperatura máxima para passar a ferro 200 °C	Não passar a ferro
Pode ser limpo a seco	Não limpar a seco	Secar na horizontal
Secar ao ar livre	Pendurar para secar	Não secar na máquina
Limpeza a seco com óleo gás, álcool puro e R113 é permitida	Percloroetileno R11, R13, Petróleo	Percloroetileno R11, R113, óleo gás

• Abra a porta da sua máquina.
• Coloque a sua roupa na máquina, espalhando-a bem.

NOTA: Tome cuidado para não

exceder a carga máxima do tambor uma vez que isto irá fornecer resultados de lavagem pobres e causar vincos. Consulte a tabela de programas para informações sobre as capacidades de carga.

A tabela seguinte mostra os pesos aproximados de itens de roupa típicos:

TIPO DE ROUPA PESO (gr)
Toalha 200
Roupa 500
Roupão 1200
Capa de edredão 700
Fronha de almofada 200
Roupa interior 100
Roupa de mesa 250

• Coloque cada peça de roupa separadamente.
- Verifique se não ficaram peças de roupa presas entre a junta da borracha e a porta.
- Empurre a porta ligeiramente até que oiça um clique.

- Certifique-se de que a porta está totalmente fechada, caso contrário, o programa não irá começar.

5.3. Adicionar Detergente à Máquina

A quantidade de detergente que necessitará de colocar na sua máquina irá depender os critérios seguintes:

• Se as suas roupas estiverem pouco sujas, não faça pré-lavagem. Coloque uma pequena quantidade de detergente (tal como indicado pelo fabricante) no compartimento II da gaveta de detergente.

• Se as suas roupas estiverem muito sujas, selecione um programa com pré lavagem e coloque 1/4 do detergente a ser utilizado no compartimento da gaveta de detergente e o resto no compartimento II.

• Utilize detergentes produzidos para máquinas de lavar automáticas. Siga as instruções do fabricante quanto à quantidade de detergente que deve usar.

• Em águas de água rígida, será necessário mais detergente.
• A quantidade de detergente necessário irá aumentar com cargas de roupa elevadas.
• Coloque o amaciador no compartimento do meio da gaveta de detergente. Não exceda no nível MAX.
• Amaciadores espessos poderão causar entupimento da gaveta e devem ser diluídos.
• É possível utilizar detergentes fluidos em todos os programas sem pré-lavagem. Para tal, insira o disco de nível de detergente líquido (*) nas guias no compartimento II da gaveta de detergente. Utilize as linhas na placa como guia para encher a gaveta até ao nível necessário.

(*) As especificações poderão variar dependendo da máquina adquirida.

5.4. Manusear a Máquina

1. Ligue a sua máquina à alimentação elétrica principal.

2. Ligue a alimentação da água.

3. Abra a porta da máquina.
   • Coloque a sua roupa na máquina, espalhando-a bem.

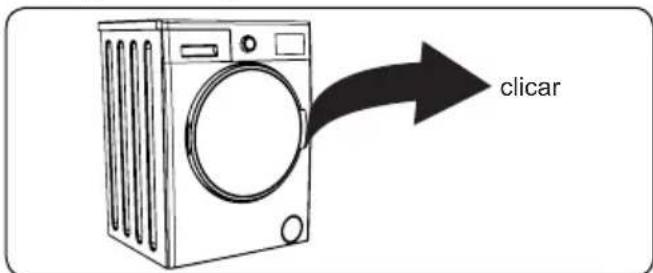

4. Empurre a porta ligeiramente até que oiça um clique.

5.5. Seleccionar um Programa

Utilize as tabelas de programas para selecionar o programa mais adequado para a sua lavagem.

5.6. Sistema de Deteção de Meia Carga

A sua máquina dispõe de um sistema de deteção de meia carga.

Se colocar menos de metade da carga máxima da roupa na sua máquina, a função de meia carga será configurado automaticamente, independentemente do programa que selecionou. Isto significa que o programa selecionado irá demorar menos tempo a completar e irá utilizar menos água e menos energia.

5.7. Funções Adicionais

1. Seleção de Temperatura

Use o botão de ajuste da temperatura da água de lavagem para alterar automaticamente a temperatura programada da água de lavagem. Quando seleciona um programa, a temperatura máxima para esse programa é selecionado automaticamente.

Para ajustar a temperatura, pressione o botão de ajuste a temperatura da água até que a desejada temperatura seja exibida no ecrã digital.

Pode diminuir gradualmente a lavagem da temperatura da água, entre a temperatura máxima e a temperatura da água do programa de lavagem a frio (- C) pressionando o botão de ajuste.

2. Seleção da Velocidade de Giro

Quando seleciona um programa, avelocidade máxima da rotação é automaticamente selecionada.

Pressione o botão da velocidade de rotação para ajustar a velocidade de rotação entre a velocidade máxima e o cancelamento girando a opção (--), até que a velocidade desejada seja exibida.

Se pulou a velocidade de rotação que quer definir, continue pressionando botão de ajuste da velocidade de rotação até a rotação desejada seja novamente exibida no ecrã electrónico.

Pode usar esta função auxiliar para atrasar o início do ciclo de lavagem de entre 1 a 23 horas.

Para usar a função de atraso:

- Pressione a tecla de atraso uma vez.

- o nr "01" será exibido e acende-se o ecrã electrónico electrónico.

- Pressione a tecla de atraso até marcar o número de horas que deseja para que a máquina dê início ao ciclo de lavagem.

- Se ao marcar, passar o tempo de atraso que gostaria de ter definido, continue a pressionar até chegar novamente a hora pretendida.

- Para usar a função de atraso de tempo, precisa de pressionar a tecla Iniciar/Pausa para iniciar a máquina.

- Se quiser cancelar o atraso:

- Se pressionou o botão Iniciar / Pausa chave para iniciar a máquina, só precisa pressionar a tecla de atraso uma vez para desligar no visor eletrônico.

- Se não pressionou o botão Iniciar/Pausa, pressione continuadamente a tecla de atraso até se apagar no ecrã electrónico e desligarse.

NOTA: No caso de querer selecionar o recurso da função auxiliar, se o LED de função auxiliar não estiver aceso, tal significa que esse recurso não está a ser usado no programa de lavagem que seleccionou.

3. Botão Start/Pause

Para iniciar o programa selecionado, prima o botão Start/Pause.

Se colocar a sua máquina em modo standby, o indicador de Start/Pause no visor eletrónico irá piscar.

4. Bloqueio Infantil

A função de bloqueio infantil evita que a máquina seja operada não intencionalmente ou por crianças sem supervisão de um adulto.

Para ativar o bloqueio infantil, prima e mantenha premido os botões de funções 1 e 2 simultaneamente durante, pelo menos, 3 segundos. Os LED de Função Adicional acender-se-ão no painel de controlo quando o bloqueio infantil for ativado.

Se qualquer botão for premido enquanto o bloqueio infantil estiver ativado, os LED de Função Adicional no painel de controlo irão piscar. Se o bloqueio infantil for engatado e qualquer programa estiver a correr, quando o marcador de programa for colocado na posição CANCEL (CANCELAR) e outro programa for selecionado, o programa selecionado anteriormente continua a partir de onde parou.

Para desativar o bloqueio infantil, prima e mantenha premido os botões de funções 1 e 2 simultaneamente durante, pelo menos, 3 segundos. Os simbolo CL de Função Adicional irá piscar no visor.

5. Cancelar o programa

Para cancelar um programa a correr em qualquer altura:

1. Rode o marcador de programa para a posição "STOP".
2. A sua máquina irá parar a operação de lavagem e o programa será cancelado.
3. Rode o marcador de programa para qualquer outro programa para drenar a máquina.

4. A sua máquina irá realizar a operação de descarga necessária e cancelar o programa.

5. Agora pode selecionar e correr um novo programa.

6. Fim de programa

A sua máquina irá parar sozinha assim que o programa que tiver selecionado terminar. • “END” irá piscar no painel do visor

• Pode abrir a porta da máquina e retirar a roupa.
• Deixe a porta da máquina aberta para permitir que a parte interior da mesma seque.
• Rode o marcador de programa para a posição "STOP".
• Desligue a máquina.

• Feche a torneira da água.

• TABELA DE PROGRAMA

Programa Tipo de	temporatura de lavagem (°C)	Quantidade máxima de roupa seca (kg)	Gaveta de detergente	Duração do programa (Min.)
ALGODÃO(**)60 C°	*60 - 90 - 80 - 70 2	7,0		250	Têxteis flexíveis e de algodão muito sujos. (Roupa interior, lençóis, roupa de mesa, toalhas (máximo 3,0 kg), roupa de cama, etc.)
ALGODÃO(**)40 C°	*40 - 30 - “- -C”	7,0	2	245	Têxteis flexíveis e algodão sujos. (Roupa interior, lençóis, roupa de mesa, toalhas (máximo 3,0 kg), roupa de cama, etc.)
Algodão de pré-lavagem	*60 - 50.- -C- - 30 -	7,0	1&2	171	Têxteis flexíveis e algodão sujos. (Roupa interior, lençóis, roupa de mesa, toalhas (máximo 3,0 kg), roupa de cama, etc.)
ECO 20° *20- “-	-C”	3,5	2	96	Têxteis flexíveis e algodão menos sujos. (Roupa interior, lençóis, roupa de mesa, toalhas (máx. 2 kg), roupa de cama, etc.)
EASY CARE *40 -Synthetics	- 30 - “- -C”	3,5	2	110	Têxteis de mistura sintética ou muito sujos. (Meias de nylon, camisas, blusas, calças incluindo calças sintéticas, etc.)
LÃS *30 - “-	-C”	2,5	2	42	Roupas de lã com etiquetas de lavagem na máquina
ENXAGUAMENTO“- -C”		7,0	-	30	Proporciona um ciclo de centrifugação adiciona a qualquer tipo de roupa após o ciclo de lavagem.
ALLERGY SAFE	*60 - 50 - 40 - 30 -“- -C”	3,5	2	197	Roupa de bebé
CENTRIFUGAÇÃO*“- -C”		7,0	-	15	Pode usar este programa para qualquer tipo de roupa e se quiser um ciclo adicional de enxagua-mento após a lavagem. Pode usar o programa de enxaguar para drenar a água acumulada dentro da máquina (adicionando ou removendo a roupa). Para ativar o programa de drenagem, pressione o botão do programa para enxaguar/programa de drenagem. Depois de selecionar na tecla “cancelar enxaguamento”, o programa iniciará parar.
LAVADO À MÃO/DELICADO	*30 - “- -C”	2,0	2	90	Lavanderia recomendada para mão lavagem ou roupa sensível.
Outdoor Clothing *30 - “- -C”		3,5	2	80	Vestuário desportivo
Misturada *40 - 30 - “- -C”		3,5	2	93	Algodão sujo, sintéticos, roupa colorida têxteis em linho podem ser lavados em conjunto.
Jeans	*30 - “- -C”	3,5	2	96	Jeans, roupas escuras inclusive roupas escuras em algodão ou fibras devem ser lavados do avesso. Os jeans contém frequentemente corante em excesso, que pode escorrer durante a primeiras lavagens. Lave a roupas claras e escuras separadamente
Rapido 60'/60°C	*60 - 50 - 40 - 30 -“- -C”	3,0	2	60	Roupas muito sujas, em algodão ou em linho e muito coloridas devem ser lavadas durante 60 minutos e com a temperatura a 60°C.
(***) Quick 15'/30°C	*30 - “- -C”	2,0	2	15	Para roupas pouco sujas, em algodão, pouco coloridas ou em linho poderão ser lavadas em curtos períodos de 15 minutos.

NOTA: A DURAÇÃO DO PROGRAMA PODERÁ ALTERAR-SE DE ACORDO COM A QUANTIDADE DE RÓUPA, ÁGUA DA TORNEIRA, TEMPERATURA AMBIENTE E FUNÇÕES ADICIONAIS SELECIONADAS.

(*) A temperatura da água de lavagem do programa é o padrão de fábrica.

(**) 60 °C - 40 °C são programas de declaração de rótulo energético.

(***) Devido ao tempo de lavagem curto deste programa, recomendamos que seja utilizado menos detergente. O programa poderá durar mais de 15 minutos se a sua máquina detetar uma carga irregular. Pode abrir a porta da sua máquina 2 minutos após a conclusão da operação de lavagem. (O período de 2 minutos não está incluído na duração do programa).

7. LIMPEZA E MANUTENÇÃO

7.1. Aviso

Desligue a alimentação elétrica principal e retire a ficha da tomada antes de realizar a manutenção e a limpeza da sua máquina.

Desligue a alimentação da água antes de iniciar a manutenção e a limpeza da sua máquina.

⚠️CUIDADO: Não utilize solventes, detergentes abrasivos, limpa-vidros ou agentes de limpeza multiusos para limpar a sua máquina de lavar. Estes podem danificar as superfícies de plástico e outros componentes com os químicos que contêm.

7.2. Filtros de entrada de água

Os filtros de entrada de água evitam que sujidade e materiais estranhos entrem na máquina. Recomendamos que estes filtros sejam limpos quando a sua máquina não conseguir receber água suficiente, apesar de a sua alimentação de água estar ligada e a torneira aberta. Recomendamos que limpe os seus filtros de entrada de água a cada 2 meses.

• Desaparafuse a(s) mangueira(s) de entrada de água da máquina de lavar.
• Para remover o filtro de entrada de água da válvula de entrada de água, utilize alicate de pontas para puxar, com cuidado, a barra de plástico no filtro.
• Um segundo filtro de entrada de água localiza-se na extremidade da torneira da mangueira de entrada de água. Para remover o segundo filtro de entrada de água, utilize alicate de pontas para puxar, com cuidado, a barra de plástico no filtro.
• Limpe o filtro adequadamente com uma escova suave e lave com água com sabão e enxague adequadamente. Volte a inserir o filtro empurrando devagar para o lugar.

devagar para o lugar. !CUIDADO: Os filtros na válvula de entrada de água poderão ficar entupidos devido à qualidade da água ou à falta de manutenção adequada e poderão ficar danificados. Isto poderá causar fugas de água. Quaisquer erros estão fora do âmbito da garantia.

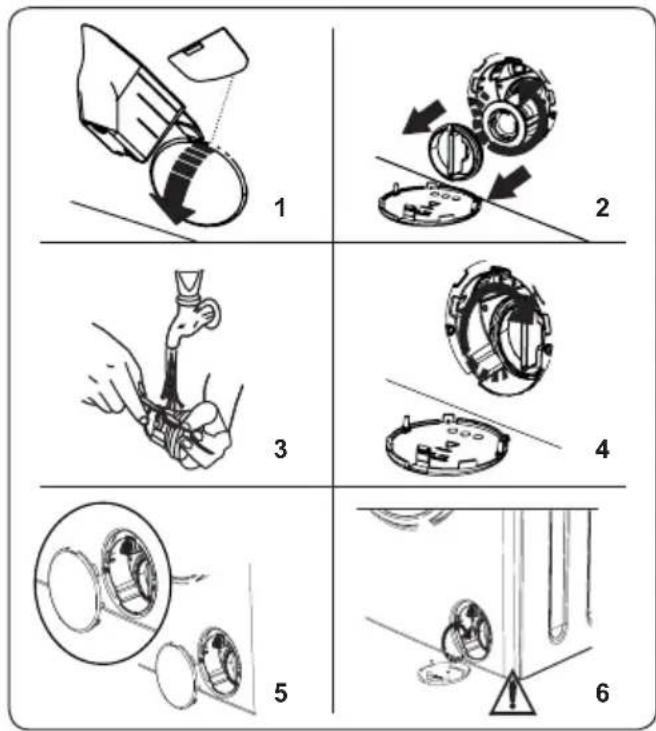

7.3. Filtro da bomba

O sistema do filtro da bomba na sua máquina de lavar prolonga a vida da bomba evitando que cotão entre na sua máquina. Recomendamos que limpe o filtro da bomba a cada 2 meses.

O filtro da bomba localiza-se atrás da tampa no canto inferior direito.

Para limpar o filtro da bomba:

1. Poderá utilizar a pá de detergente (*) fornecida com a sua máquina ou a placa de nível de detergente líquido para abrir a tampa da bomba.
2. Aloje a extremidade da pá de detergente ou placa de nível de detergente líquido na abertura da tampa e prima, com cuidado, para trás. A tampa irá abrir.
3. Antes de abrir a tampa do filtro, coloque um recipiente debaixo da tampa do filtro para recolher toda a água que ainda estiver dentro da máquina.
4. Retire o filtro rodando no sentido dos ponteiros do relógio e remova-o puxando. Aguarde até que a água drene.

NOTA: Dependendo da quantidade de água dentro da máquina, poderá ter de esvaziar algumas vezes o recipiente de recolha de água.

1. Remova quaisquer materiais estranhos do filtro com uma escova suave.

2. Após a limpeza, volte a instalar o filtro inserindo-o e rodando no sentido dos ponteiros do relógio.

3. Aquando do fecho da tampa da bomba, certifique-se de que as montagens dentro da tampa cumprem com os orifícios na lateral do painel dianteiro.

4. Feche a tampa do filtro.

! AVISO: A água na bomba poderá estar quente, aguarde até que tenha arrefecido antes de realizar qualquer limpeza ou manutenção.

(*) As especificações poderão variar dependendo da máquina adquirida.

A utilização de detergente poderá causar, com o decorrer do tempo, acumulação residual na gaveta. Recomendamos que remova a gaveta a cada 2 meses para limpar os resíduos acumulados.

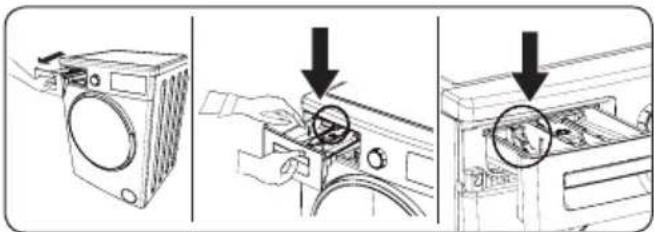

Para remover a gaveta do detergente:

• Puxe a gaveta para a frente até que esteja totalmente aberta.
• Prima a gaveta gentilmente para baixo (tal como indicado abaixo) e puxe a gaveta do revestimento.
• Limpe a gaveta com água e uma escova suave.
• Se existir algum resíduo no revestimento da gaveta, remova com uma escova suave. Tome cuidado para evitar que quaisquer resíduos caiam na máquina.
• Seque a gaveta adequadamente e deslize-a de novo para o revestimento.

Não lave a sua gaveta de detergente na máquina de lavar loiça.

8. TAMBOR/BASE/TRAVÃO DE DESCARGA

Remova a gaveta do detergente e desmonte o travão de descarga. Limpe adequadamente para remover, na totalidade, quaisquer resíduos de amaciador. Volte a instalar o travão de descarga após limpar e verifique se está bem assente.

Utilize um agente de limpeza não abrasivo, ou sabão e água, para limpar o revestimento externo. Limpe com um pano suave.

3. Tambor

Não deixe objetos metálicos como por exemplo, agulhas, clips de papel, moedas, etc. na sua máquina. Estes objetos levam à formação de manchas de ferrugem no tambor. Para limpar as manchas de ferrugem, utilize um agente de limpa não-clorada e siga as instruções do fabricante do agente de limpeza. Nunca utilize palha de aço ou objetos rígidos similares para limpar manchas de ferrugem.

9. RESOLUÇÃO DE PROBLEMAS

A reparação da sua máquina deverá ser realizada por um agente de manutenção autorizada. Se a sua máquina necessitar de reparação ou se não conseguir resolver um problema com as informações indicadas abaixo, então deverá:

• Desligar a sua máquina da alimentação elétrica principal.
• Desligue a alimentação da água.

FALHA CAUSA PROVÁVEL RESOLUÇÃO DE PROBLEMAS
A sua máquina não arranca.	Máquina está ligada à tomada. Ligue a máquina à tomada.
	Fusíveis avariados. Substitua os fusíveis.
	Sem alimentação elétrica. Verifique a alimentação elétrica.
	Botão Start/Pause não foi premido.	Prima o botão Start/Pause.
	Programa de posição de marcação “stop”	Rode o marcador de programa para a posição desejada.
	A porta da máquina não está bem fechada.	Fecha a porta da máquina.
A sua máquina não recebe água.	A torneira da água está fechada. Abra a torneira da água.
	A mangueira de entrada de água poderá estar torcida.	Verifique a entrada de água e destorça-a.
	Mangueira de entrada de água entupida.	Limpe os filtros da mangueira de entrada de água.
	Filtro de entrada entupido. Limpe os filtros de entrada. (*)
	A porta da máquina não está bem fechada.	Fecha a porta da máquina.
A sua máquina não descarrega água.	Drene a mangueira entupida ou torcida.	Verifique a mangueira de descarga e depois limpe-a ou destorça-a.
	Filtro da bomba entupido. Limpe o filtro da bomba. (*)
	A roupa está muito apertada no tambor.	Coloque a sua roupa na máquina, espalhando-a bem.
A sua máquina vibra.	Os pés não foram ajustados. Ajuste os pés. (**)
	Os parafusos instalados de transporte não foram removidos.	Remova os parafusos de transporte da sua máquina. (**)
	Pouca carga no tambor. Isto não irá evitar a operação da sua máquina.
	A sua máquina está sobrecarregada com roupa ou a roupa não foi distribuída adequadamente.	Não sobrecarregue o tambor. Coloque a sua roupa na máquina, espalhando-a bem.
	A sua máquina assenta numa superfície rígida.	Não instale a sua máquina numa superfície rígida.
Forma-se um excesso de espuma na gaveta de detergente.	Utiliza uma quantidade excessiva de detergente.	Prima o botão Start/Pause. Para parar a espuma, dilua uma colher de sopa de amaciador em 1/2 litro de água e coloque na gaveta de detergente. Prima o botão Start/Pause após 5 a 10 minutos
	Foi utilizado o detergente errado.	Utilize detergentes produzidos para máquinas de lavar automáticas.
Resultado de lavagem insatisfatório.	A roupa está demasiadamente suja para o programa que selecionou.	Utilize as informações nas tabelas de programas para selecionar o programa mais adequado.
	Utiliza uma quantidade insuficiente de detergente.	Utilize a quantidade de detergente tal como indicado na embalagem
	Existe demasiada roupa na sua máquina.	Verifique se a capacidade máxima de carga para o programa selecionado não foi excedida.
Resultado de lavagem insatisfatório.	Água rígida.	Aumente a quantidade de detergente seguindo as instruções do fabricante.
	A roupa está muito apertada no tambor.	Certifique-se de que a roupa está bem espalhada.
Assim que a máquina estiver carregada com água, a água descarrega.	A extremidade da mangueira de descarga de água é demasiado baixa para a máquina.	Verifique se a mangueira de drenagem está a uma altura adequada. (**) .
Não surge água no tambor durante a lavagem.	Sem avaria. Não é vista água em parte alguma do tambor.	......
A roupa tem resíduos de detergente.	Poderão surgir partículas não dissolvidas de alguns detergentes na sua roupa em forma de manchas brancas.	Faça um enxaguamento extra ou limpe a sua roupa com uma escova após secar
Manchas cinzentas surgem na roupa.	Existe óleo, creme ou pomada na sua roupa.	Utilize a quantidade de detergente tal como indicado na embalagem na próxima lavagem
O ciclo de centrifugação não ocorre ou ocorre mais tarde do que o esperado.	Sem avaria. O sistema de controlo de carga desequilibrada foi ativado.	O sistema de controlo de carga desequilibrado tentará espalhar a sua roupa. O ciclo de centrifugação irá começar assim que a roupa estiver bem espalhada. Carregue o tambor adequadamente para a próxima lavagem.

(*) Consultar o capítulo relativamente a manutenção e limpeza da sua máquina.
(*) Consultar o capítulo relativamente à instalação da sua máquina.

10. AVISOS AUTOMÁTICOS DE AVARIA E O QUE FAZER

A sua máquina de lavar roupa está equipada com um sistema de deteção de avarias de fábrica, indicado por uma combinação de luzes de operação de lavagem a piscar. Os códigos de erro mais comuns são indicados abaixo.

CÓDIGO DO PROBLEMA	AVARIA POSSÍVEL O QUE FAZER
E01	A porta da sua máquina não está corretamente fechada.	Fecha a porta adequadamente até que oíça um clique. Se a sua máquina continuar a indicar uma avaria, desligue a máquina, desligue a ficha da tomada e contacte o agente de reparação autorizado mais próximo imediatamente.
E02	A pressão de água ou o nível de água dentro da máquina poderá ser baixo.	Verifique se a torneira está aberta. A água principal poderá estar cortada. Se o problema persistir, a sua máquina irá parar automaticamente após algum tempo. Desligue a máquina da eletricidade, feche a torneira e contacte o agente de reparação autorizado mais próximo.
E03	A bomba está avariada ou o filtro da bomba está entupido ou a ligação elétrica da bomba está avariada.	Limpe o filtro da bomba. Se o problema persistir, contacte o agente de reparação autorizado mais próximo. (*)
E04	A sua máquina tem água em excesso.	A sua máquina irá descarregar a água por si. Assim que água tiver sido drenado, desligue a máquina e desligue a ficha da tomada. Feche a torneira e contacte o agente de reparação autorizado mais próximo.

(*) Consultar o capítulo relativamente a manutenção e limpeza da sua máquina.

11. DESCREVER A ETIQUETA DE ENERGIA E POUPANÇA DE ENERGIA

1. Marca
2. Modelo
3. Classe Energética
4. Consumo de Energia
5. Valor de Ruído Durante a Lavagem
6. Valor de Ruído Durante a Centrifugação
7. Consumo de Água Anual
8. Capacidade de secar roupa
9. Desempenho de Centrifugação

A utilização de energia e o consumo de água poderá variar com base na pressão de água, dureza da água, temperatura da água, temperatura ambiente, quantidade de roupa, seleção de função adicional e flutuações de tensão.

O consumo de energia e a utilização de água podem ser reduzidos ao não exceder a carga de lavagem especificada nas tabelas de programa. Utilize programas de duração mais curta para roupa pouco suja e lavagens diárias. Realize a limpeza e a manutenção em intervalos regulares.

52282668
