Tipo de Produto	Coifa de Descida
Modelo	LHDD 12010 RC WH
Marca	Fulgor Milano
Cor/Acabamento	Aço Inoxidável (INOX)
Tensão de Alimentação	230 V
Tipo de Controle	Controle ELEKTRA com botões e controle remoto
Níveis de Velocidade de Sucção	Múltiplos (ajustáveis pelos botões)
Tipo de Filtro	Filtros de gordura metálicos laváveis (limpeza a cada 2-3 meses) + filtros de carbono opcionais (substituir a cada 4 meses)
Intervalo de Substituição do Filtro de Carbono	A cada 4 meses se usado 2 horas diariamente
Tipos de Instalação	Filtragem (recirculação interna) ou com duto (exaustão)
Diâmetro da Conexão do Duto	150 mm (frente/trás), 220x90 ou 230x80 mm (laterais)
Características de Segurança	Microinterruptores para obstrução da tampa, parada automática do motor, segurança elétrica
Função Temporizador	Sim, desligamento automático de 10 minutos
Controle Remoto	Sim, com função de aprendizado
Ajuste de Altura da Peça Móvel	Até 20 mm através das porcas no pivô do atuador
Peso do Produto	Não especificado
Dimensões (LxPxA)	Não especificado

Perguntas frequentes - LHDD 12010 RC WH Fulgor Milano

Com que frequência os filtros metálicos devem ser limpos?

Os filtros de gordura metálicos devem ser lavados a cada 2-3 meses dependendo do uso, com água quente e um detergente líquido não agressivo.

Como substituo os filtros de carbono?

Os filtros de carbono são colocados por baixo dos filtros metálicos. Não podem ser lavados e devem ser substituídos a cada 4 meses se a coifa for usada duas horas diariamente. Filtros saturados podem causar riscos de incêndio.

O que faz a função temporizador?

Pressionar e segurar o botão B ativa o temporizador, indicado por um LED azul piscando. O motor de sucção desligará automaticamente após 10 minutos.

O que devo fazer se a coifa de descida parar de se mover devido a uma obstrução?

Se um objeto bloquear a tampa durante o fechamento, o movimento para. Para reativar, remova a obstrução e pressione o botão D (extrair) ou E (recolher) para retomar o movimento.

A coifa de descida pode ser usada com um cooktop a gás?

Sim, mas garanta ventilação suficiente no ambiente. A coifa de descida não deve ser conectada a nenhum encanamento usado para aparelhos de combustão.

Como emparelhar o controle remoto?

Com a coifa de descida desligada, pressione e segure o botão F. O LED piscará. Dentro de um minuto, pressione qualquer botão no controle remoto. Um emparelhamento bem-sucedido é indicado pelo LED permanecer aceso por 3 segundos.

Quais são as opções de conexão do duto?

A coifa de descida pode ser conectada na frente ou atrás com um duto redondo de 150 mm, ou nas laterais com um duto retangular de 220x90 mm ou 230x80 mm.

Como ajusto a altura da peça móvel?

A altura pode ser ajustada em até 20 mm girando as duas porcas que fixam o pivô central do atuador (veja Fig.3 no manual).

É necessária instalação profissional?

Sim, a coifa de descida deve ser instalada por um técnico qualificado. O fabricante se isenta de responsabilidade por instalações não autorizadas.

Como limpo as superfícies de aço inoxidável?

Use produtos específicos para aço inoxidável acetinado, não abrasivos e sem cloro. Limpe na mesma direção do acabamento acetinado. Evite produtos agressivos ou solventes químicos.

MANUAL DE UTILIZADOR LHDD 12010 RC WH Fulgor Milano

PT Este produto è conforme à Directiva EU 2002/96/EC

O símbolo do lixo com a barra contido no aparelho indica que o produto, ao terminar a própria vida útil, deve ser eliminado separatamente dos lihos domésticos, e deve ser levado a um centro de recolha diferenciada para aparelhagens eléctricas e electrónicas ou entregue ao revendedor onde for comprada uma nova aparelhagem equivalente. O utene é responsável pela entrega do aparelho às estruturas apropriadas de recolha no fim da sua vida útil. A recolha apropriada diferenciada para o posterior encaminhamento do aparelho inutilizado à reciclagem, ao tartamento e à eliminação compatível com o ambiente e na saúde e facilitar a reciclagem dos materiais com os quais o produto é composto. Para informações mais detalhadas inerentes aos sistemas de recolha diponíveis, procure o serviço local de eliminação de lihos, ou dirija-se á loja onde foi efectuada a compra.

INSTRUÇÕES PARA USO, MANUTENÇÃO E INSTALAÇÃO DO EXAUSTOR DE BANCADA.

ATENÇÃO: O exaustor de bancada deve ser instalado unicamente por pessoal habilitado. Declina-se qualquer responsabilidade em mérito as instalações efectuadas por pessoal sem habilitação.

Antes de proceder com a instalação do exaustor, ler atentamente e integralmente estas instruções.

O presente manual deve ser conservado durante a vida do exaustor de bancada

AVISOS

ATENÇÃO: Com o exaustor de bancada fechado, não posicionar panelas e outros recipientes com pegas atrás da parte superior para evitar eventuais viragens em fase de abertura.

O exaustor de bancada é fornecido com um sistema de segurança com micro-interruptores que bloqueiam o movimento do exaustor no caso que a tampa seja levantada.

Se em fase de fecho do exaustor, se interpõe qualquer objecto entre a tampa e o plano, a tampa levantando-se determinará o bloqueio do movimento.

Para reactivar o movimento será suficiente reposicionar a tampa e activar o comando desejado.

Não deixar utilizar o exaustor de bancada a crianças ou deficientes se não em presença de adultos.

Antes de proceder à limpeza ou à manutenção (periódica ou extraordinária) tirar sempre a alimentação eléctrica ao exaustor de bancada, tirando a ficha ou mexendo no interruptor geral colocando-o em posição 0 (OFF).

Não ligar o exaustor de bancada a condutas utilizadas por aparelhos a combustão com queimadores, caldeiras ou fogão de sala.

Verificar se a tensão da rede corresponda a quanto previsto na etiqueta prateada colocada na caixa eléctrica.

Assegurar-se que a instalação eléctrica é realizada com a descarga a terra e que a mesma seja eficiente.

Não utilizar para a cozedura de materiais que possam provocar chamas altas e anómalas. O óleo usado duas vezes e gorduras são particularmente perigosas e podem inflamar.

Respeitar as normas vigentes locais e as prescrições das autoridades competentes relativas à descarga de ar no funcionamento aspirante do exaustor.

Recordar-se que se não forem respeitadas e seguidas todas as operações de manutenção citadas no presente opúsculo, existe um sério perigo de incêndio.

INSTALAÇÃO

A aspiração dos exaustores de bancada, em relação aos exaustores tradicionais, resulta penalizada na aspiração dos vapores de cozedura das panelas à frente. Por este motivo aconselha-se o uso de um plano de vidro-cerâmica panorâmico.

O exaustor de bancada pode ser utilizado seja em função filtrante que aspirante.

No funcionamento filtrante ou seja com reciclo de ar, é necessário utilizar filtros a carvão activo.

Quando o exaustor de bancada é utilizado em função filtrante, deve ser garantido no rodapé da cozinha uma secção adequada para a saída do ar aspirada.

No funcionamento aspirante ou seja com a expulsão ao externo do ar filtrado, é necessário um adequado sistema de compensação segundo as normas vigentes. O tubo de saída dos fumos deve ter um diâmetro igual ou superior respeito aquele da junta do exaustor.

O local onde é instalada o exaustor, deve dispor de ventilação suficiente, quando são utilizados contemporaneamente outros aparelhos que empregam gás ou outros combustíveis.

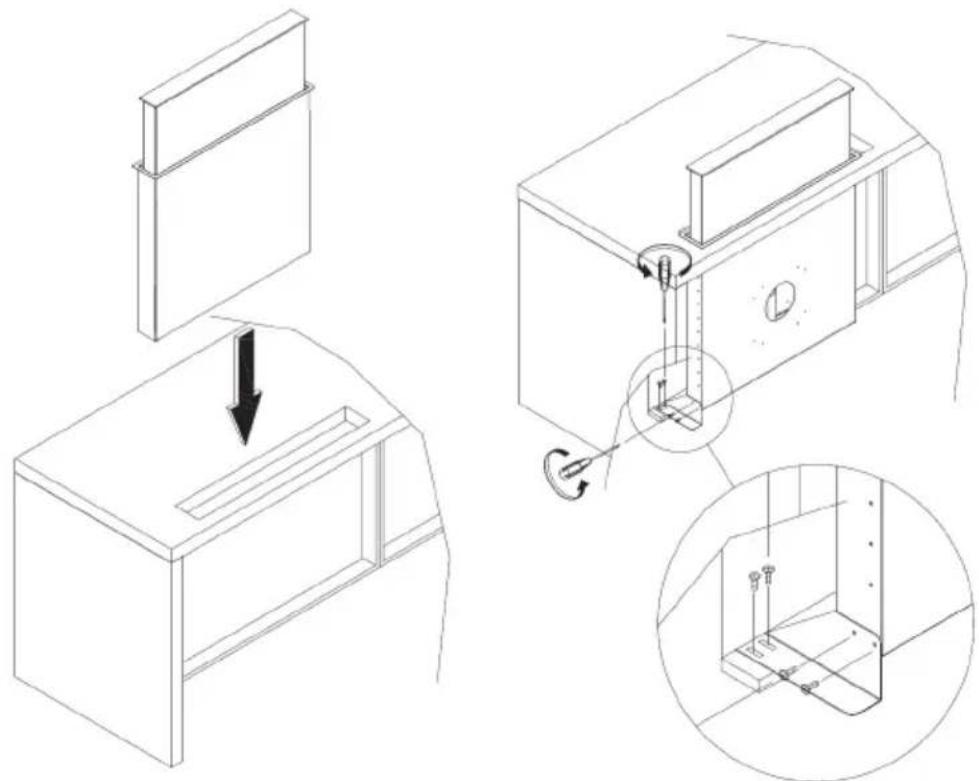

INSTRUÇÕES DE MONTAGEM

Efectuar o furo do exaustor de bancada a cerca de 50mm do furo das bocas do fogão. Para as dimensões do furo ter como referência o seguinte desenho.

Na versão INOX a colagem da tampa (normalmente do mesmo material do plano da cozinha) do plano da cozinha, deve ser efetuado no mesmo momento após ter montado o exaustor. O suporte para a colagem da tampa é fornecido com o exaustor.

Os elementos de comando devem ser montados de modo a garantir o acesso em caso de intervenções de assistência. A etiqueta com os dados técnicos é posicionada na tampa da caixa cabos/comando.

No exaustor de plano é possível ligar na parte frontal ou posterior um tubo de diâmetro 150. Lateralmente é possível ligar um tubo 220X90 ou 230X80 em ambos os lados.

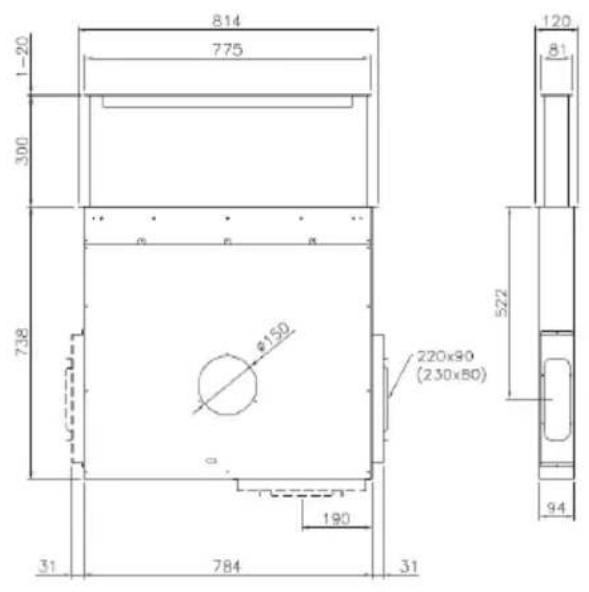

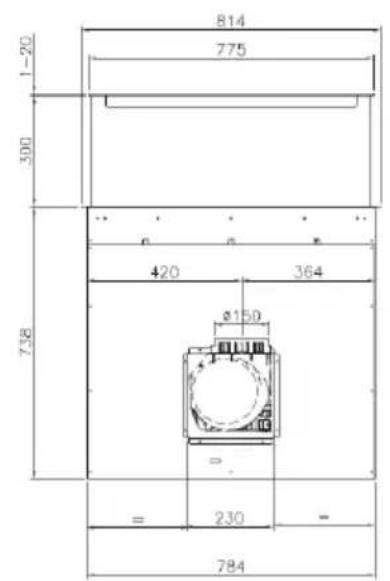

LIFT + MOTORE REMOTO LIFT+DDM

Fig. 1

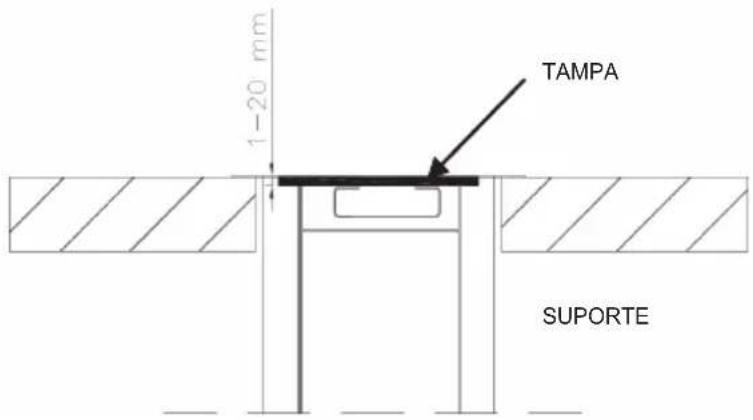

No que diz respeito a regulação em altura da parte móvel do exaustor, fazer referência à Fig. 2.

Fig. 2

Em base à espessura da tampa, é possível uma regulação de 20mm.

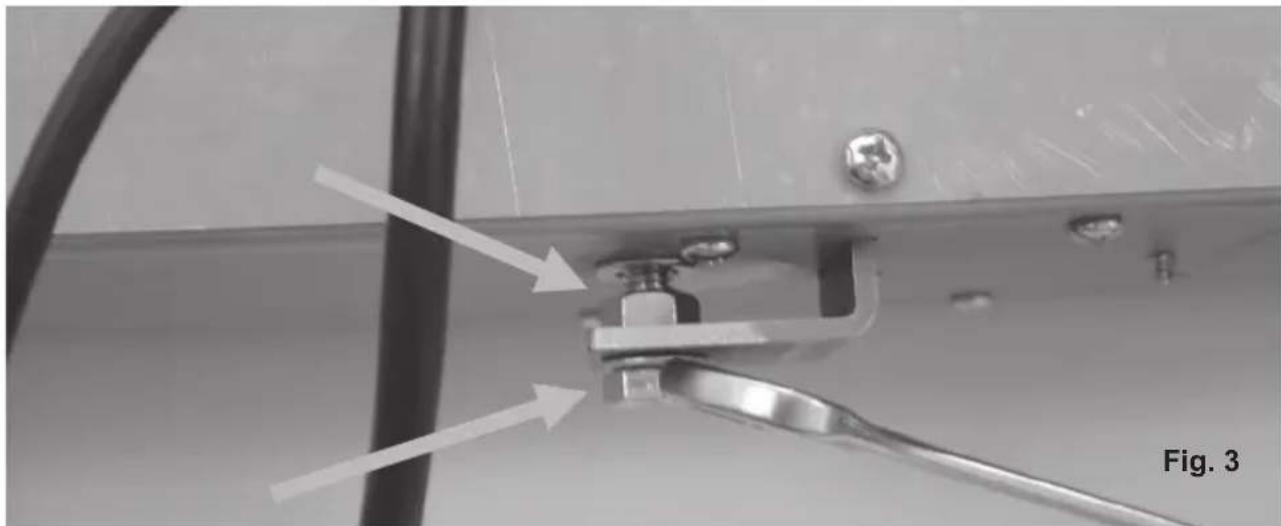

Esta regulação é possível mexendo nas duas porcas que fixam o parafuso central do actuador Fig.3

Instruções de segurança:

• Antes de qualquer intervenção tirar o cabo de alimentação (230 Volt)
• Antes de ligar o cabo de alimentação (230 Volt), controlar se todos os dispositivos estão ligados
• As ligações eléctricas devem ser efectuadas por profissionais

Atenção: Efectuar todas as ligações à caixa dos cabos antes de ligar a alimentação 230V. A inobservância deste procedimento pode causar graves danos à eletrónica. Para as ligações entre o exaustor e a caixa dos cabos, fazer referencia ao seguinte esquema:

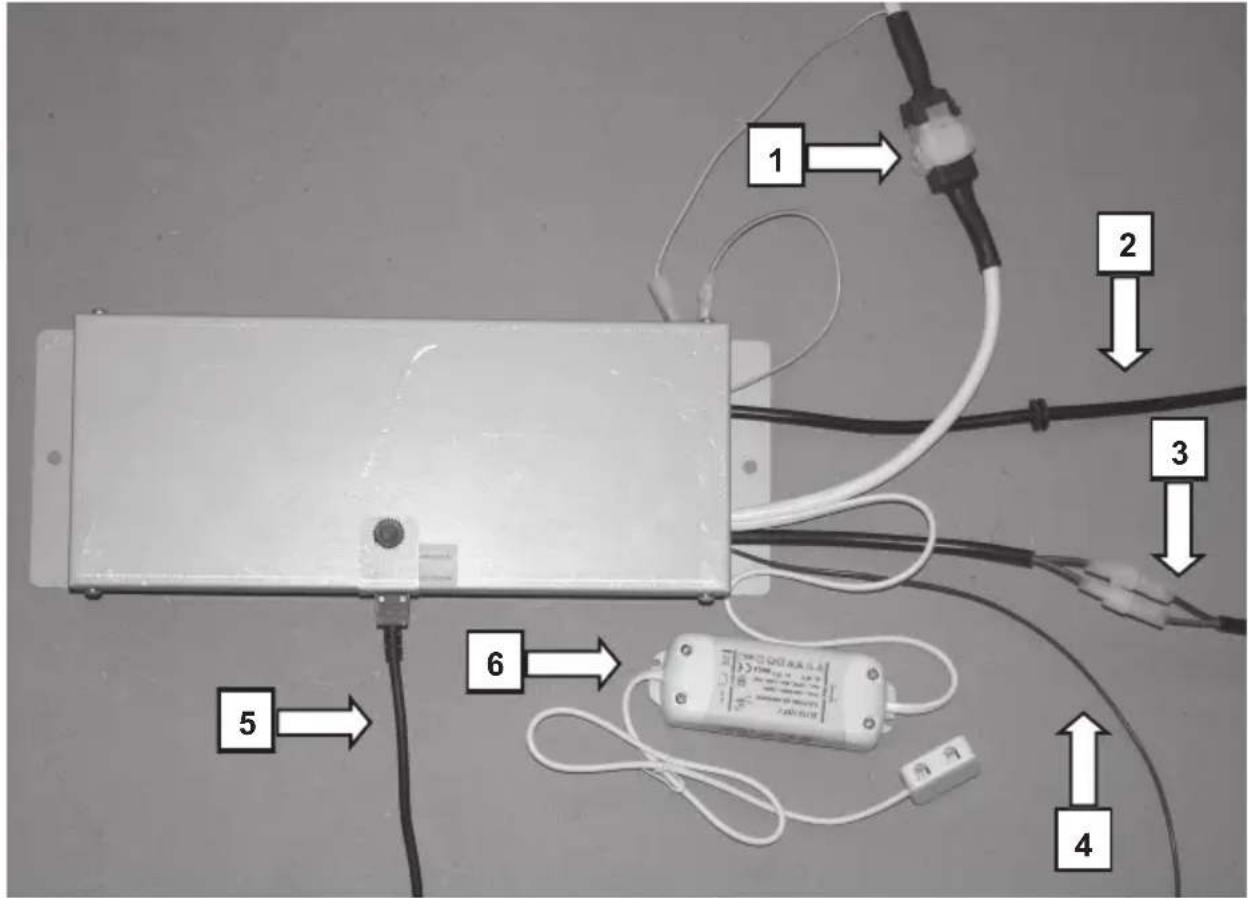

1) Conetor motor remoto
2) Cabo de alimentação 230V
3) Cabo com faston para microswich exaustor
4) Cabo antena telecomando (deve ser livre)
5) Cabo atuador exaustor
6) Luzes cable

Depois de ter ligado o conetor atuador (5), fechar a abertura da caixa com a tampa fornecida.

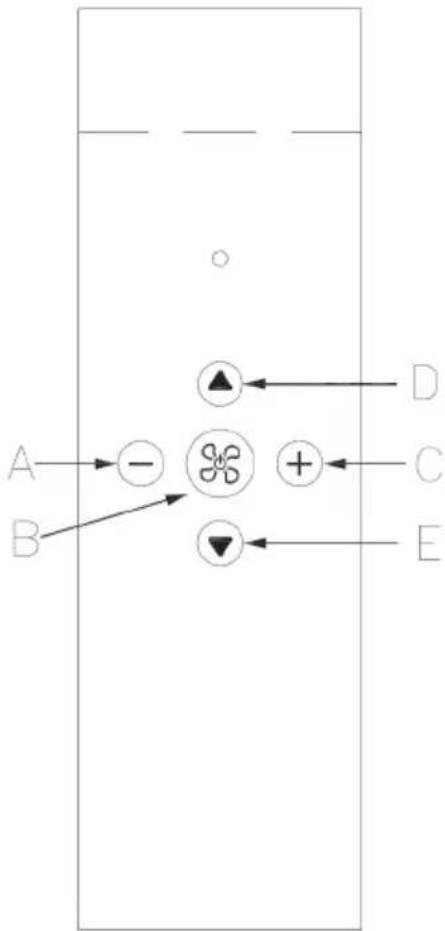

FUNÇÕES COMANDO

NOTA: A ASPIRAÇÃO DO EXAUSTOR PODE SER LIGADA SOMENTE COM O EXAUSTOR COMPLETAMENTE EXTRAIDO.

BOTÃO "A"

Com motor aspirante ligado, cada pressão, reduz de um step a velocidade motor.

BOTÃO "B"

Com o exaustor completamente extraído, ligar e/ou apagar o motor aspirante.

Premindo o botão por alguns instantes, desliga-se automaticamente o motor aspirante.

A activação do timer é sinalizada através do lampejo dos led azuis e o motor aspirante apaga-se depois de 10 minutos.

BOTÃO "C"

Com motor aspirante ligado, cada pressão, aumenta de um step a velocidade motor.

BOTÃO "D"

Com uma só pressão do botão, o exaustor extrai-se completamente.

Se o botão é premido com o exaustor em movimento, o exaustor pára o movimento.

Para iniciar novamente o movimento e necessário premir o botão "D" o "E".

BOTÃO "E"

Com uma só pressão do botão, o exaustor reentra completamente.

Se o botão é premido com exaustor em movimento, o exaustor pára o movimento.

Para iniciar novamente o movimento e necessário premir o botão “D” o “E”. Se o botão é premido com motor aspirante ligado, o motor apaga-se.

NOTA:

- Ao primeiro uso é necessário iniciar a aprendizagem do telecomando.

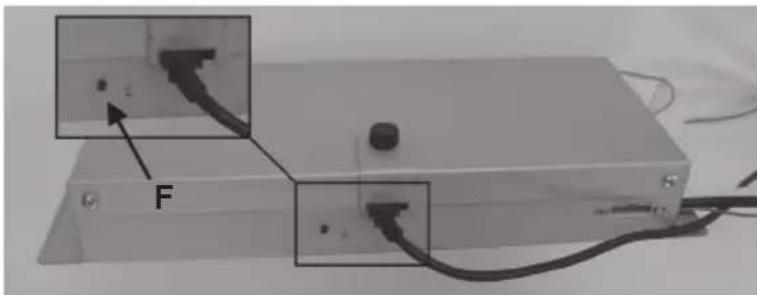

Com o exaustor apagado, premir por alguns instantes o botão "F".

A aprendizagem do telecomando é sinalizada com o led alarme filtros lampejante.

Se num minuto chega um código telecomando válido (enviado premindo qualquer botão do telecomando), o led fica

fixo ligado por 3 segundos para depois apagar-se, sinalizando a correcta aprendizagem.

USO E MANUTENÇÃO

Antes de efectuar qualquer intervenção de limpeza e manutenção, tirar a alimentação ao exaustor colocando o interruptor geral em posição 0 (OFF).

Os filtros metálicos fornecidos com o exaustor devem ser lavados cada 2-3 meses em função da intensidade de utilização, com água quente e detergente líquido não agressivo.

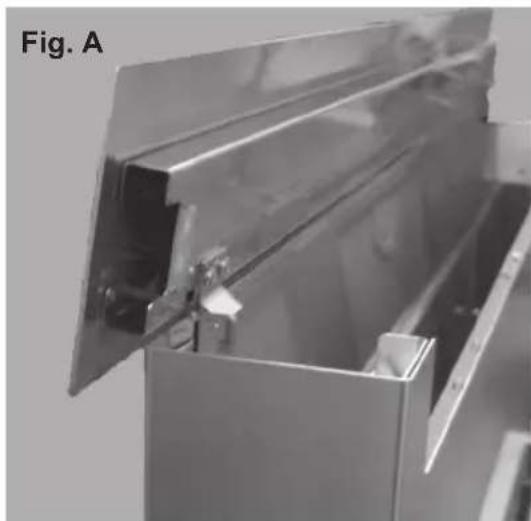

Para chegar aos filtros metálicos, é necessário tirar a tampa do exaustor de bancada. Para tirar a tampa é suficiente fazer sair o exaustor da bancada e tirar a tampa levantando para o alto.(Fig.A)

Os filtros metálicos devem ser tirados utilizando o próprio manípulo, desbloqueando o filtro, primeiro na parte anterior e puxando-o para o alto.(Fig.B)

Depois da lavagem, os filtros devem ser completamente secos e remontados correctamente.

Se o exaustor é utilizado com sistema filtrante com reciclo interno, é necessário utilizar filtros carvão que são recipientes de carvão activo.

O carvão activo contido nos filtros serve a reter os cheiros dos fumos da cozinha.

Atenção: Os filtros carvão não podem ser regenerados ou lavados e devem ser substituídos periodicamente (cada 4 meses se, se utiliza o exaustor por duas horas diárias). Os filtros saturados de gordura podem causar incêndios.

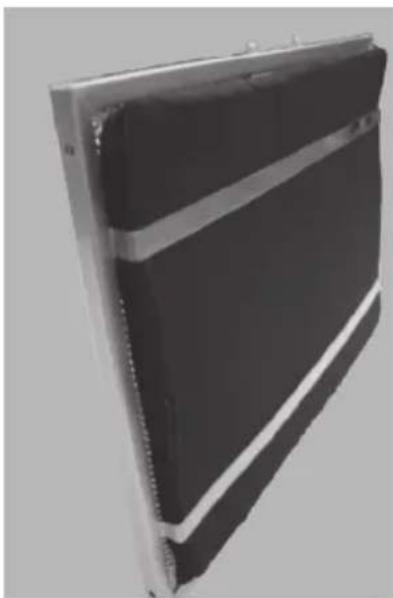

Os filtros carvão são posicionados debaixo dos filtros metálicos.

Para a substituição, tirar antes os filtros metálicos e depois tirar o filtro carvão pegando-o pela manipula do filtro e empurrando-o para atrás. Sucessivamente extrai-lo puxando para o alto.

Limpeza do exaustor

Se o exaustor é em aço inoxidável, utilizar produtos e panos específicos para inox satinado (não abrasivos e/ou corrosivos e sem cloro), tendo cuidado de seguir com o pano o sentido das veias. Não utilizar produtos agressivos, solventes químicos ou derivados da destilação de petróleo que podem deixar resíduos oleosos que pode provocar oxidação e polimerização.

A empresa construtora não é responsável por danos estéticos causados pela inobservância das indicações acima indicadas.
