LHDD 12010 RC WH - Cappa aspirante Fulgor Milano - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante a scomparsa
Modello	LHDD 12010 RC WH
Marca	Fulgor Milano
Colore/Finiture	Acciaio inox (INOX)
Tensione di alimentazione	230 V
Tipo di controllo	Controllo ELEKTRA con pulsanti e telecomando
Livelli di velocità di aspirazione	Multipli (regolabili tramite pulsanti)
Tipo di filtro	Filtri antigrasso metallici lavabili (pulizia ogni 2-3 mesi) + filtri al carbone opzionali (sostituire ogni 4 mesi)
Intervallo di sostituzione del filtro al carbone	Ogni 4 mesi se utilizzato 2 ore al giorno
Tipi di installazione	Filtrante (ricircolo interno) o canalizzato (aspirazione)
Diametro del collegamento del condotto	150 mm (anteriore/posteriore), 220x90 o 230x80 mm (lati)
Caratteristiche di sicurezza	Microinterruttori per ostruzione del coperchio, arresto automatico del motore, sicurezza elettrica
Funzione timer	Sì, spegnimento automatico dopo 10 minuti
Telecomando	Sì, con funzione di apprendimento
Regolazione altezza della parte mobile	Fino a 20 mm tramite dadi sul perno dell'attuatore
Peso del prodotto	Non specificato
Dimensioni (LxPxA)	Non specificato

Domande frequenti - LHDD 12010 RC WH Fulgor Milano

Con quale frequenza devono essere puliti i filtri metallici?

I filtri antigrasso metallici devono essere lavati ogni 2-3 mesi a seconda dell'uso, con acqua calda e un detersivo liquido non aggressivo.

Come si sostituiscono i filtri al carbone?

I filtri al carbone sono posizionati sotto i filtri metallici. Non possono essere lavati e devono essere sostituiti ogni 4 mesi se la cappa viene utilizzata per due ore al giorno. Filtri saturi possono causare rischi di incendio.

Cosa fa la funzione timer?

Tenendo premuto il pulsante B si attiva il timer, indicato da un LED blu lampeggiante. Il motore di aspirazione si spegnerà automaticamente dopo 10 minuti.

Cosa devo fare se la cappa a scomparsa smette di muoversi a causa di un'ostruzione?

Se un oggetto blocca il coperchio durante la chiusura, il movimento si ferma. Per riattivare, rimuovere l'ostruzione e premere il pulsante D (estrai) o E (retrai) per riprendere il movimento.

La cappa a scomparsa può essere utilizzata con un piano cottura a gas?

Sì, ma assicurarsi che ci sia una ventilazione sufficiente nella stanza. La cappa a scomparsa non deve essere collegata a tubazioni utilizzate per apparecchi a combustione.

Come si abbina il telecomando?

Con la cappa a scomparsa spenta, tenere premuto il pulsante F. Il LED lampeggerà. Entro un minuto, premere un pulsante qualsiasi sul telecomando. Un abbinamento riuscito è indicato dal LED che rimane acceso per 3 secondi.

Quali sono le opzioni di collegamento del condotto?

La cappa a scomparsa può essere collegata anteriormente o posteriormente con un condotto rotondo da 150 mm, o lateralmente con un condotto rettangolare di 220x90 mm o 230x80 mm.

Come si regola l'altezza della parte mobile?

L'altezza può essere regolata fino a 20 mm ruotando i due dadi che fissano il perno centrale dell'attuatore (vedere Fig.3 nel manuale).

È necessaria l'installazione professionale?

Sì, la cappa a scomparsa deve essere installata da un tecnico qualificato. Il produttore declina ogni responsabilità per installazioni non autorizzate.

Come si puliscono le superfici in acciaio inox?

Utilizzare prodotti specifici per acciaio inox satinato, non abrasivi e senza cloro. Pulire nella stessa direzione della finitura satinata. Evitare prodotti aggressivi o solventi chimici.

MANUALE UTENTE LHDD 12010 RC WH Fulgor Milano

Con la presente il produttore dichiara che i prodotti da Voi acquistati rispondono, a secondo delle tipologie,

ai requisiti fondamentali richiesti dalle Direttive Europee qui sotto riportate:

- Direttiva Bassa Tensione 73/23/EEC

- Direttiva di Compatibilità Elettromagnetica 89/336/EEC

- Direttiva Apparecchi Gas z90/396/EEC

e perciò il prodotto è stato contrassegnato col marchio CE e per esso è stata emessa la Dichiarazione di Conformità.

a disposizione degli organi preposti al controllo del mercato.

SMALTIMENTO DEGLI APPARECCHI USATI

Al termine del periodo di utilizzo è vietato smaltire questi apparecchi elettrodomestici con i normali rifiuti urbani, deve bensì essere consegnato al punto di raccolta e riciclaggio delle apparecchiature elettriche ed elettroniche.

Ne informa il simbolo riportato sul prodotto, sul manuale di istruzioni o sull'imballaggio.

I materiali impiegati nell'apparecchio possono essere riutilizzati in conformità alla loro destinazione.

Grazie al riutilizzo, al riciclo dei materiali o al altre forme di riutilizzo degli apparecchi inservibili,

darete il Vostro contributo alla protezione del nostro ambiente naturale.

Le informazioni relative ai punti di smaltimento degli apparecchi inservibili vi saranno fornite dalle competenti autorità territoriali.

Il produttore declina ogni responsabilità per inesattezze contenute nel presente libretto a causa di errori tipografici. Ci riserviamo il diritto di apportare delle modifiche migliorative o indispensabili ai prodotti senza alterarne le specifiche essenziali.

I prodotti possono subire delle modifiche a seguito di richieste migliorative e normativa CE

IT Questo prodotto è conforme alla Direttiva EU 2002/96/EC.

Il simbolo del cestino barrato riportato sull'apparecchio indica che il prodotto, alla fine della propria vita utile, dovendo essere trattato separatamente dai rifiuti domestici, deve essere conferito in un centro di raccolta differenziata per apparecchiature elettriche ed elettroniche oppure riconsegnato al rivenditore al momento dell'acquisto di una nuova apparecchiatura equivalente. L'utente è responsabile del conferimento dell'apparecchio a fine vita alle appropriate strutture di raccolta. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchio dismesso al ricidaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composto il prodotto. Per informazioni più dettagliate inerenti i sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento rifiuti, o al negozio in cui è stato effettuato l'acquisto.

ISTRUZIONI PER L'USO, MANUTENZIONE E INSTALLAZIONE DELLA CAPPA DA PIANO.

ATTENZIONE: La cappa da piano deve essere installata unicamente da personale abilitato. Si declina ogni responsabilità in merito ad installazioni eseguite da persone prive di abilitazione.

Prima di procedere con l'installazione della cappa, leggere attentamente ed integralmente queste istruzioni.

Il presente libretto deve essere conservato per tutta la vita della cappa da piano

AVVERTENZE

ATTENZIONE: Con la cappa da piano chiusa, non posizionare pentole ed altri contenitori con manici a ridosso della parte superiore per evitare eventuali capovolgimenti in fase di apertura.

La cappa da piano è dotata di un sistema di sicurezza a microinterruttori che bloccano il movimento della cappa nel caso il coperchio venga sollevato.

Se in fase di chiusura della cappa, si interpone qualche oggetto tra il coperchio ed il piano, il coperchio alzandosi determinerà il blocco del movimento.

Per riattivare il movimento sarà sufficiente riposizionare il coperchio ed attivare il comando desiderato.

Non far utilizzare la cappa da piano a bambini o disabili se non in presenza di adulti.

Prima di procedere alla pulizia o alla manutenzione (periodica o straordinaria) togliere sempre l'alimentazione elettrica alla cappa da piano staccando la spina o agendo sull'interruttore generale portandolo in posizione 0 (OFF).

Non collegare la cappa da piano a condotti utilizzati per apparecchi a combustione come bruciatori, caldaie o caminetti.

Verificare che la tensione della rete corrisponda a quanto previsto sull'etichetta argentata posta sulla scatola elettrica.

Accertarsi che l'impianto elettrico sia realizzato con lo scarico a terra e che lo stesso sia efficiente.

Non utilizzare per la cottura materiali che possono sviluppare fiamme alte o comunque anomale. L'olio usato due volte e grassi sono particolarmente pericolosi e potrebbero infiammarsi.

E' vietato preparare alimenti flambè.

Rispettare le norme vigenti locali e le prescrizioni delle autorità competenti relative allo scarico dell'aria nel funzionamento aspirante della cappa.

Si ricorda che qualora non siano rispettate ed eseguite tutte le operazioni di manutenzione citate nel presente opuscolo, esiste serio pericolo d'incendio.

INSTALLAZIONE

L'aspirazione delle cappe da piano, rispetto alle cappe tradizionali, risulta penalizzata nell'aspirazione dei vapori di cottura delle pentole anteriori. Per questo motivo si consiglia l'uso di un piano vetroceramica panoramico.

La cappa da piano può essere utilizzata sia in funzione filtrante che aspirante.

Nel funzionamento filtrante cioè con riciclo dell'aria, è necessario utilizzare dei filtri a carbone attivo. Quando la cappa da piano è utilizzata in funzione filtrante, deve essere garantito sullo zoccolo della cucina una adeguata sezione per la fuoriuscita dell'aria aspirata.

Nel funzionamento aspirante cioè con l'espulsione all'esterno dell'aria filtrata, è necessario un adeguato sistema di compensazione secondo le norme vigenti. Il tubo di uscita dei fumi deve avere un diametro uguale o superiore rispetto a quello del raccordo della cappa.

Il locale dove è installata la cappa, deve disporre di sufficiente ventilazione, quando vengono utilizzati contemporaneamente altri apparecchi che impiegano gas o altri combustibili.

ISTRUZIONI DI MONTAGGIO

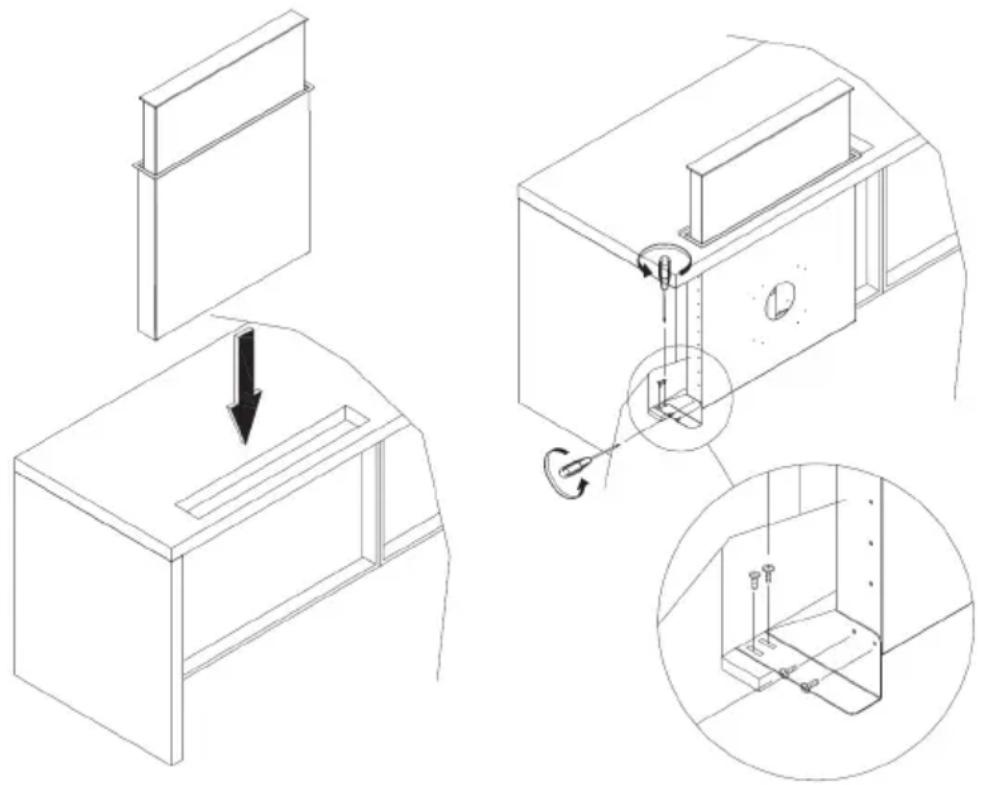

Eseguire il foro della cappa da piano a circa 50mm dal foro del piano cottura.

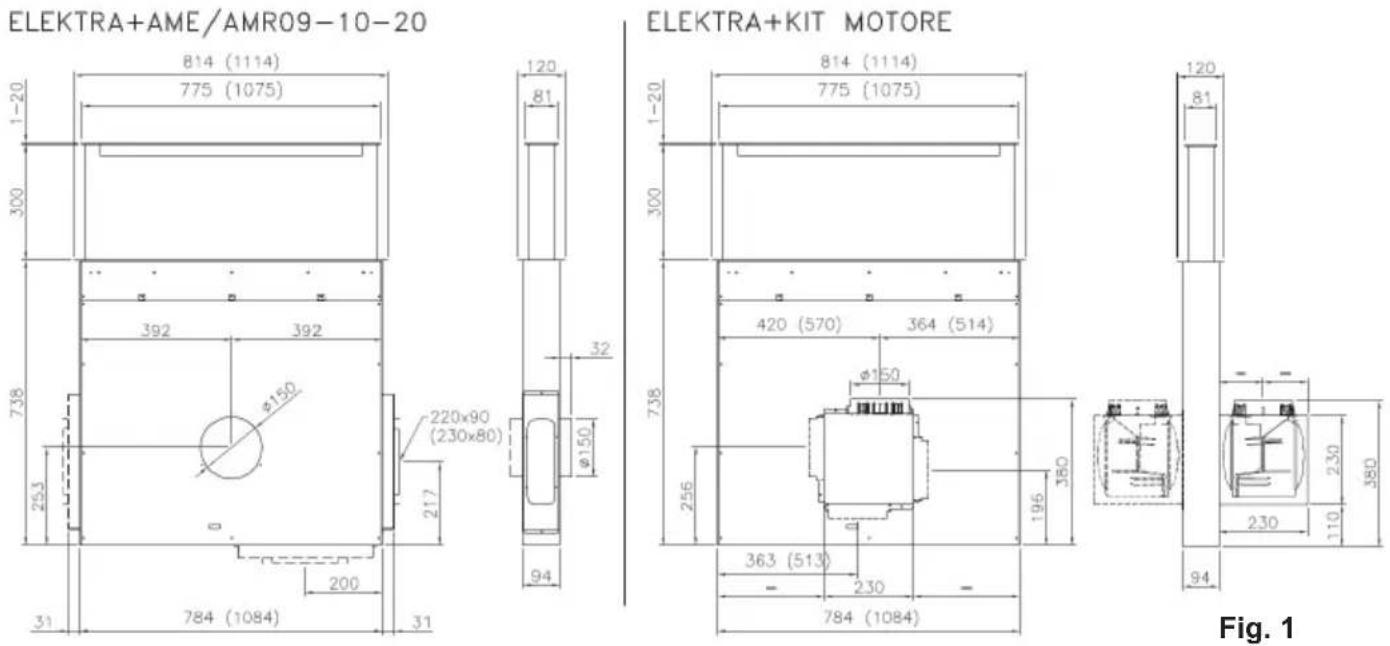

Per le dimensioni del foro fare riferimento al seguente disegno.

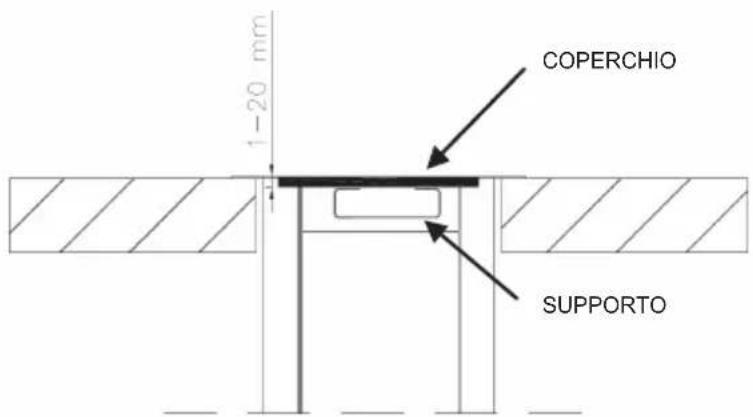

Nella versione INOX, l'incollaggio del coperchio (di regola dello stesso materiale del top della cucina) della cappa da piano, deve essere eseguito a più d'opera dopo aver terminato il montaggio della cappa.

Il supporto per l'incollaggio del coperchio è fornito con la cappa.

Gli elementi di comando devono essere montati in modo da garantire l'accesso in caso di interventi di assistenza. Nel mobile della cucina, prevedere davanti alla cappa da piano, una parete smontabile.

Nella cappa da piano è possibile collegare sulla parte frontale o posteriore un tubo diametro 150. Lateralmente invece è possibile il collegamento di un tubo 220X90 o 230x80 su ambo i lati (Fig. 1).

Per quanto riguarda la regolazione in altezza della parte mobile della cappa, fare riferimento alla Fig. 2.

Fig. 2

In base allo spessore del coperchio, è possibile una regolazione di 20mm.

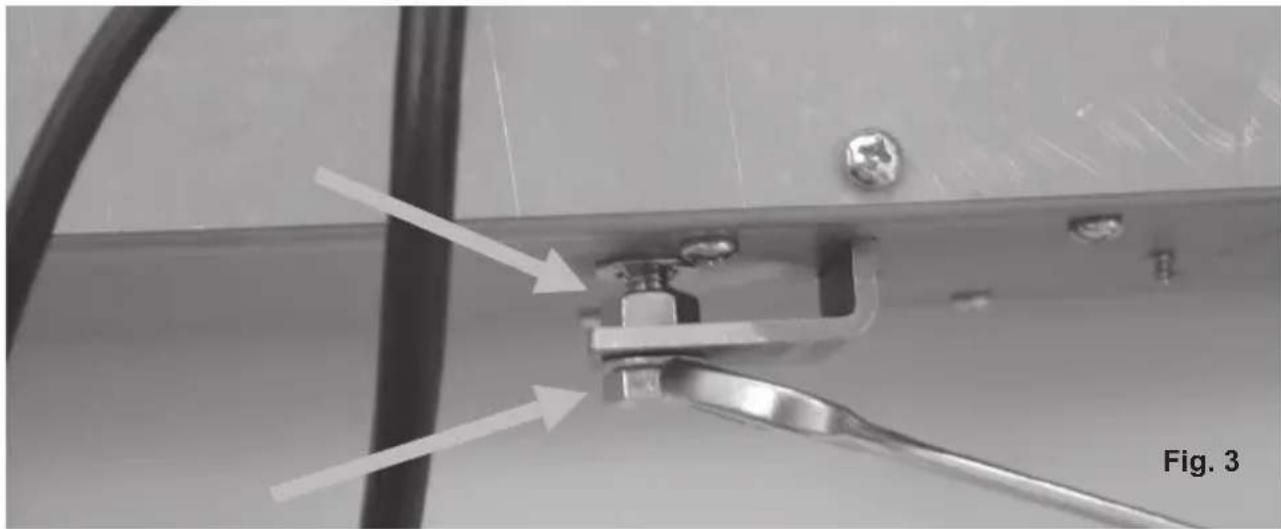

Questa regolazione è possibile agendo sui due dadi che fissano il perno centrale dell'attuatore Fig. 3

Istruzioni di sicurezza:

• Prima di qualsiasi manipolazione staccare il cavo di alimentazione (230 Volt)
• Prima di connettere il cavo di alimentazione (230 Volt), appurare che tutti i dispositivi siano connessi
  • I collegamenti elettrici devono essere effettuati da professionisti

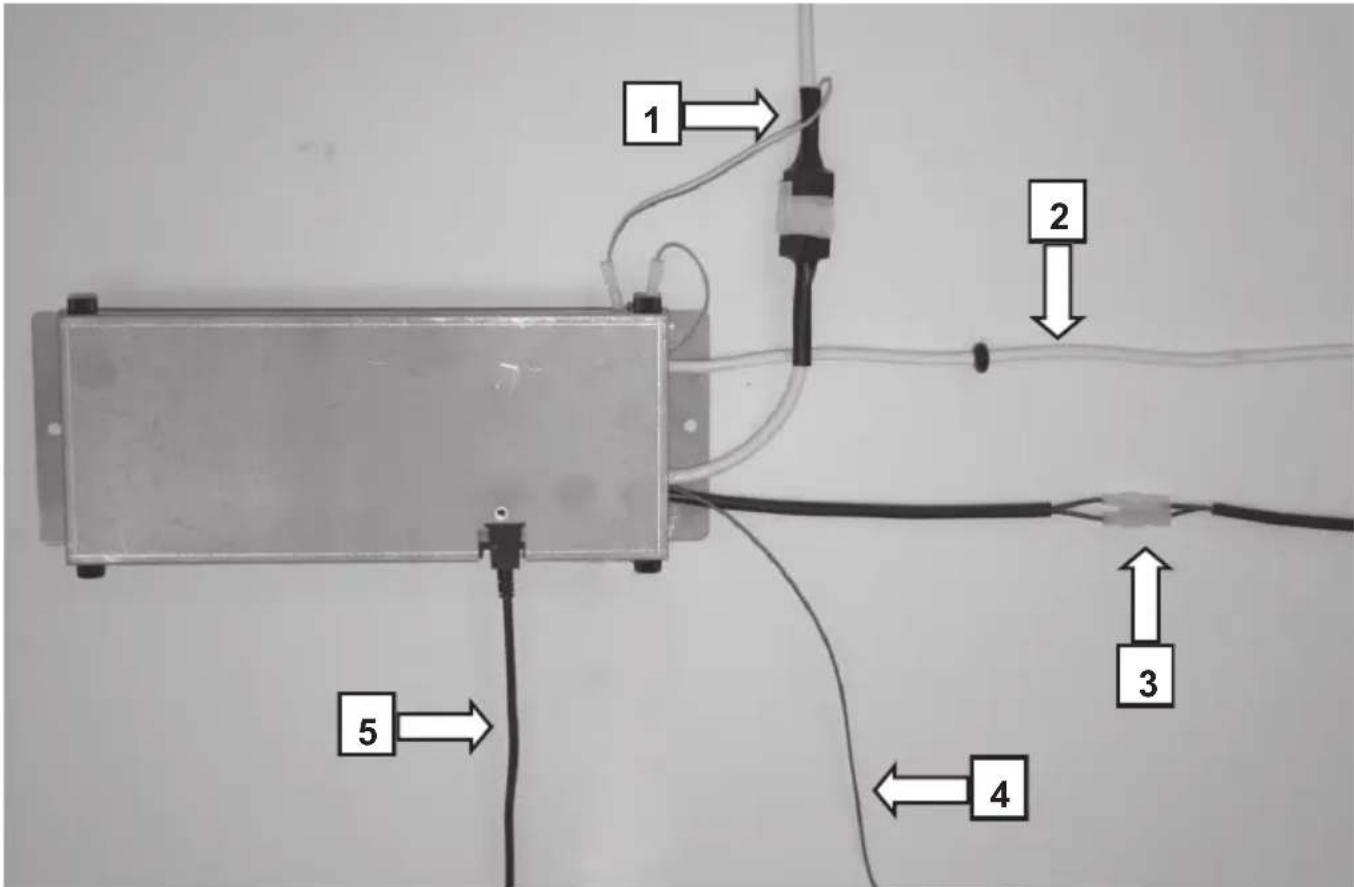

1 - Connettore motore remoto
2 - Cavo di alimentazione 230V
3 - Cavo con faston per microswich cappa
4 - Cavo antenna telecomando (deve rimanere libero)
5 - Cavo attuatore cappa

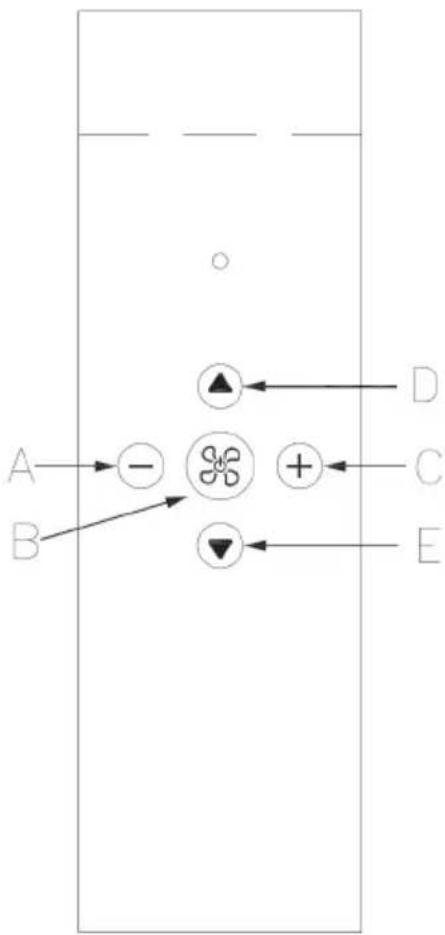

FUNZIONI COMANDO

N.B. L'ASPIRAZIONE DELLA CAPPA PUO' ESSERE AVVIATA SOLAMENTE A CAPPA COMPLETAMENTE ESTRATTA.

TASTO "A"

Con motore aspirante acceso, ad ogni pressione, riduce di uno step la velocità motore.

TASTO "B"

Con la cappa completamente estratta, accende e/o spegne il motore aspirante.

Tenendo premuto a lungo il tasto, si attiva l'autospegnimento del motore aspirante.

L'attivazione del timer viene segnalata dal lampeggio dei led azzurri ed il motore aspirante si spegne dopo 10 minuti.

TASTO "C"

Con motore aspirante acceso, ad ogni pressione, aumenta di uno step la velocità motore.

TASTO "D"

Ad una sola pressione del tasto, la cappa si estrae completamente.

Se il tasto viene premuto con cappa in movimento, la cappa arresta il movimento.

Per riprendere il movimento e necessario premere il tasto "D" o "E".

TASTO "E"

Ad una sola pressione del tasto, la cappa rientra completamente.

Se il tasto viene premuto con cappa in movimento, la cappa arresta il movimento.

Per riprendere il movimento e necessario premere il tasto "D" o "E". Se il tasto viene premuto con motore aspirante acceso, il motore si spegne.

NOTE:

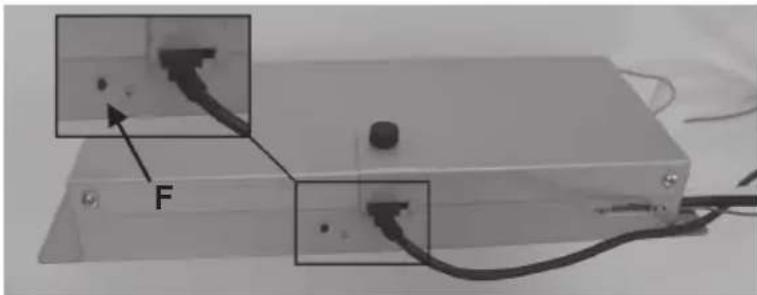

- Al primo utilizzo è necessario avviare l'apprendimento del telecomando.

A cappa spenta, tenere premuto a lungo il tasto "F".

L'apprendimento del telecomando viene segnalato con il led lampeggiante.

Se entro un minuto arriva un codice telecomando valido (inviato premendo qualunque tasto del telecomando), il led

diventa acceso fisso per 3 secondi per poi spegnersi, segnalando il corretto apprendimento.

USO E MANUTENZIONE

Prima di effettuare qualsiasi intervento di pulizia e manutenzione, togliere l'alimentazione alla cappa portando l'interruttore generale in posizione 0 (OFF).

Pulizia dei filtri metallici

I filtri metallici in dotazione alla cappa vanno lavati ogni 2-3 mesi in funzione dell'intensità d'uso, con acqua calda e detersivo liquido non aggressivo.

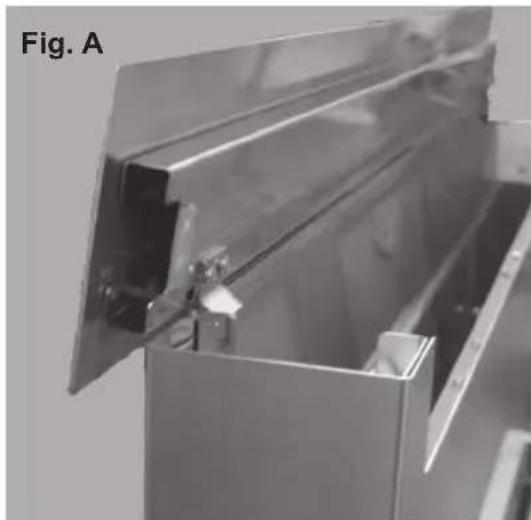

Per accedere ai filtri metallici, è necessario aprire il coperchio della cappa da piano. Per aprire il

coperchio è sufficiente far fuoriuscire la cappa dal piano e aprire il coperchio sollevandolo verso l'alto.(Fig.A)

I filtri metallici vanno tolti utilizzando l'apposita maniglia sganciando il filtro prima nella parte anteriore e tirandolo verso l'alto.(Fig.B)

Dopo il lavaggio i filtri devono essere completamente asciugati e rimontati correttamente.

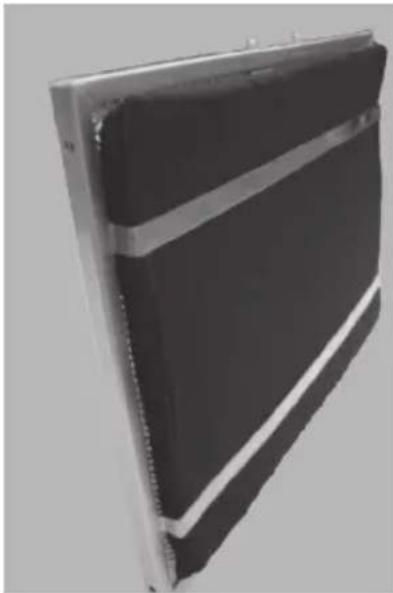

Se la cappa è utilizzata con sistema filtrante con riciclo interno, è necessario l'impiego di filtri carbone che sono dei contenitori di carbone attivo.

Il carbone attivo contenuto nei filtri, serve a trattenere gli odori dei fumi di cucina.

Attenzione: I filtri carbone non possono essere rigenerati o lavati e vanno sostituiti periodicamente (ogni 4 mesi se si utilizza la cappa per due ore al giorno). I filtri saturi di grassi infatti possono essere causa di incendi.

I filtri carbone sono posizionati sotto ai filtri metallici.

Pulizia della cappa

Se la cappa è in acciaio inox, usare prodotti e panni specifici per acciaio inox satinato (non abrasivi e/o corrosivi e privi di cloro), avendo cura di seguire col panno il verso della satinatura.

Non usare prodotti aggressivi, solventi chimici o derivati da distillati di petrolio che potrebbero lasciare residui oleosi suscettibili d'ossidazione e polimerizzazione.

La ditta costruttrice non risponde di danni estetici causati da inosservanza delle indicazioni sopraelencate.
