Tipo di prodotto	Cappa aspirante
Marca	Fulgor Milano
Modello	LHDD 9010 RC WH
Colore	Bianco
Larghezza	90 cm
Tipo di installazione	Canna fumaria a parete
Tipo di estrazione	Canalizzata / Ricircolo
Flusso d'aria massimo	650 m³/h
Livello di rumore	65 dB (velocità massima)
Numero di velocità	3
Tipo di controllo	Elettronico con telecomando
Illuminazione	LED, 2 x 3 W
Tipo di filtro	Filtro antigrasso in alluminio
Classe energetica	A
Consumo energetico annuo	50 kWh
Alimentazione	220-240 V / 50 Hz
Potenza motore	200 W
Altezza (min-max)	60-90 cm
Profondità	50 cm
Peso	15 kg
Accessori inclusi	Telecomando, canna fumaria, filtri

Domande frequenti - LHDD 9010 RC WH Fulgor Milano

Come installare la cappa aspirante?

L'installazione deve essere eseguita da un professionista qualificato. Assicurarsi che il condotto sia correttamente collegato e che la cappa sia fissata alla parete all'altezza consigliata sopra il piano di cottura (tipicamente 65-75 cm per fornelli a gas, 50-65 cm per quelli elettrici).

Con quale frequenza devo pulire i filtri antigrasso?

I filtri antigrasso vanno puliti ogni 2-3 mesi a seconda dell'uso. Possono essere lavati a mano con detergente delicato o in lavastoviglie a bassa temperatura. Assicurarsi che siano completamente asciutti prima di reinserirli.

Come sostituire il filtro al carbone?

Se si utilizza la modalità di ricircolo, il filtro al carbone deve essere sostituito ogni 4-6 mesi. Rimuovere il filtro antigrasso, quindi estrarre il vecchio filtro al carbone e inserirne uno nuovo. Assicurarsi che sia bloccato correttamente.

Qual è la dimensione consigliata del condotto per l'estrazione?

Per prestazioni ottimali, utilizzare un condotto con diametro di 150 mm. Il condotto deve essere il più corto e dritto possibile, con un numero minimo di curve per ridurre la resistenza al flusso d'aria.

Questa cappa può essere utilizzata in modalità ricircolo?

Sì, la LHDD 9010 RC WH può essere utilizzata in modalità ricircolo con il filtro al carbone opzionale installato. Ideale per cucine dove non è possibile un condotto esterno.

Come resettare l'allarme di pulizia del filtro?

Dopo aver pulito o sostituito i filtri, tenere premuto il pulsante di reset del filtro (solitamente lo stesso pulsante del controllo velocità) per 3 secondi fino a quando l'indicatore dell'allarme si spegne. Fare riferimento al manuale per la posizione esatta del pulsante.

Che tipo di lampadine utilizza la cappa?

Questo modello utilizza lampadine LED con attacco GU10, 3W ciascuna. Per sostituirle, ruotare delicatamente la lampadina in senso antiorario e tirarla verso l'esterno. Inserire la nuova lampadina e ruotare in senso orario per bloccarla.

Come regolare la velocità del motore?

Utilizzare il telecomando o il pannello di controllo per selezionare una delle 3 velocità. La velocità 1 è per cottura a fuoco lento, la 2 per cottura moderata e la 3 per calore elevato o fumo intenso. Una spia luminosa indica la velocità selezionata.

Come abbinare il telecomando alla cappa?

Per l'abbinamento, assicurarsi che la cappa sia accesa. Tenere premuto il pulsante di abbinamento sulla cappa per 3 secondi, quindi premere un pulsante qualsiasi sul telecomando. Un segnale acustico o un lampeggio conferma l'abbinamento riuscito. Se non abbinato, ripetere il processo.

Cosa fare se la cappa non estrae correttamente?

Controllare se i filtri antigrasso sono ostruiti e pulirli se necessario. Assicurarsi che il condotto non sia bloccato o troppo lungo. Verificare che il filtro al carbone non sia saturo (se in modalità ricircolo). Controllare anche che il motore funzioni alla velocità corretta.

MANUALE UTENTE LHDD 9010 RC WH Fulgor Milano

Con la presente il produttore dichiara che i prodotti da Voi acquistati rispondono, a secondo delle tipologie,

ai requisiti fondamentali richiesti dalle Direttive Europee qui sotto riportate:

- Direttiva Bassa Tensione 73/23/EEC

- Direttiva di Compatibilità Elettromagnetica 89/336/EEC

- Direttiva Apparecchi Gas z90/396/EEC

e perciò il prodotto è stato contrassegnato col marchio CE e per esso è stata emessa la Dichiarazione di Conformità.

a disposizione degli organi preposti al controllo del mercato.

SMALTIMENTO DEGLI APPARECCHI USATI

Al termine del periodo di utilizzo è vietato smaltire questi apparecchi elettrodomestici con i normali rifiuti urbani, deve bensì essere consegnato al punto di raccolta e riciclaggio delle apparecchiature elettriche ed elettroniche.

Ne informa il simbolo riportato sul prodotto, sul manuale di istruzioni o sull'imballaggio.

I materiali impiegati nell'apparecchio possono essere riutilizzati in conformità alla loro destinazione.

Grazie al riutilizzo, al riciclo dei materiali o al altre forme di riutilizzo degli apparecchi inservibili,

darete il Vostro contributo alla protezione del nostro ambiente naturale.

Le informazioni relative ai punti di smaltimento degli apparecchi inservibili vi saranno fornite dalle competenti autorità territoriali.

Il produttore declina ogni responsabilità per inesattezze contenute nel presente libretto a causa di errori tipografici. Ci riserviamo il diritto di apportare delle modifiche migliorative o indispensabili ai prodotti senza alterarne le specifiche essenziali.

I prodotti possono subire delle modifiche a seguito di richieste migliorative e normativa CE

IT Questo prodotto è conforme alla Direttiva EU 2002/96/EC.

Il simbolo del cestino barrato riportato sull'apparecchio indica che il prodotto, alla fine della propria vita utile, dovendo essere trattato separatamente dai rifiuti domestici, deve essere conferito in un centro di raccolta differenziata per apparecchiature elettriche ed elettroniche oppure riconsegnato al rivenditore al momento dell'acquisto di una nuova apparecchiatura equivalente. L'utente è responsabile del conferimento dell'apparecchio a fine vita alle appropriate strutture di raccolta. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchio dismesso al ricidaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composto il prodotto. Per informazioni più dettagliate inerenti i sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento rifiuti, o al negozio in cui è stato effettuato l'acquisto.

ISTRUZIONI PER L'USO, MANUTENZIONE E INSTALLAZIONE DELLA CAPPA DA PIANO.

ATTENZIONE: La cappa da piano deve essere installata unicamente da personale abilitato. Si declina ogni responsabilità in merito ad installazioni eseguite da persone prive di abilitazione.

Prima di procedere con l'installazione della cappa, leggere attentamente ed integralmente queste istruzioni.

Il presente libretto deve essere conservato per tutta la vita della cappa da piano

AVVERTENZE

ATTENZIONE: Con la cappa da piano chiusa, non posizionare pentole ed altri contenitori con manici a ridosso della parte superiore per evitare eventuali capovolgimenti in fase di apertura.

La cappa da piano è dotata di un sistema di sicurezza a microinterruttori che bloccano il movimento della cappa nel caso il coperchio venga sollevato.

Se in fase di chiusura della cappa, si interpone qualche oggetto tra il coperchio ed il piano, il coperchio alzandosi determinerà il blocco del movimento.

Per riattivare il movimento sarà sufficiente riposizionare il coperchio ed attivare il comando desiderato.

Non far utilizzare la cappa da piano a bambini o disabili se non in presenza di adulti.

Prima di procedere alla pulizia o alla manutenzione (periodica o straordinaria) togliere sempre l'alimentazione elettrica alla cappa da piano staccando la spina o agendo sull'interruttore generale portandolo in posizione 0 (OFF).

Non collegare la cappa da piano a condotti utilizzati per apparecchi a combustione come bruciatori, caldaie o caminetti.

Verificare che la tensione della rete corrisponda a quanto previsto sull'etichetta argentata posta sulla scatola elettrica.

Accertarsi che l'impianto elettrico sia realizzato con lo scarico a terra e che lo stesso sia efficiente.

Non utilizzare per la cottura materiali che possono sviluppare fiamme alte o comunque anomale. L'olio usato due volte e grassi sono particolarmente pericolosi e potrebbero infiammarsi.

E' vietato preparare alimenti flambè.

Rispettare le norme vigenti locali e le prescrizioni delle autorità competenti relative allo scarico dell'aria nel funzionamento aspirante della cappa.

Si ricorda che qualora non siano rispettate ed eseguite tutte le operazioni di manutenzione citate nel presente opuscolo, esiste serio pericolo d'incendio.

INSTALLAZIONE

L'aspirazione delle cappe da piano, rispetto alle cappe tradizionali, risulta penalizzata nell'aspirazione dei vapori di cottura delle pentole anteriori. Per questo motivo si consiglia l'uso di un piano vetroceramica panoramico.

La cappa da piano può essere utilizzata sia in funzione filtrante che aspirante.

Nel funzionamento filtrante cioè con riciclo dell'aria, è necessario utilizzare dei filtri a carbone attivo. Quando la cappa da piano è utilizzata in funzione filtrante, deve essere garantito sullo zoccolo della cucina una adequata sezione per la fuoriuscita dell'aria aspirata.

Nel funzionamento aspirante cioè con l'espulsione all'esterno dell'aria filtrata, è necessario un adeguato sistema di compensazione secondo le norme vigenti. Il tubo di uscita dei fumi deve avere un diametro uguale o superiore rispetto a quello del raccordo della cappa.

Il locale dove è installata la cappa, deve disporre di sufficiente ventilazione, quando vengono utilizzati contemporaneamente altri apparecchi che impiegano gas o altri combustibili.

ISTRUZIONI DI MONTAGGIO

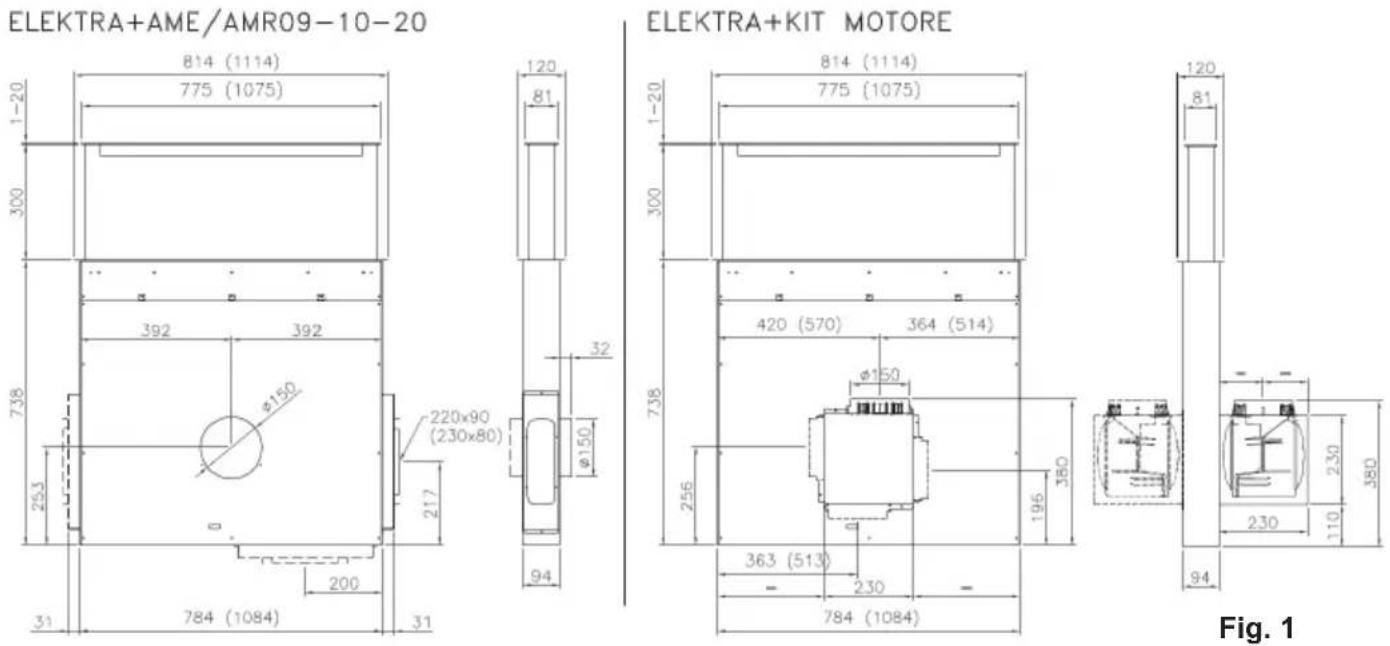

Eseguire il foro della cappa da piano a circa 50mm dal foro del piano cottura. Per le dimensioni del foro fare riferimento al seguente disegno.

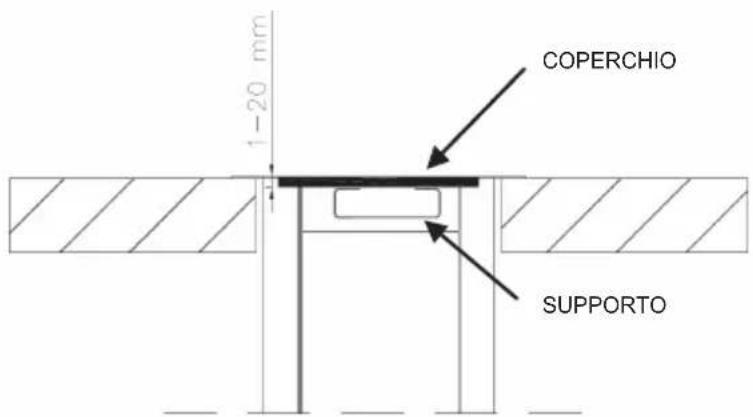

Nella versione INOX, l'incollaggio del coperchio (di regola dello stesso materiale del top della cucina) della cappa da piano, deve essere eseguito a più d'opera dopo aver terminato il montaggio della cappa.

Il supporto per l'incollaggio del coperchio è fornito con la cappa.

Gli elementi di comando devono essere montati in modo da garantire l'accesso in caso di interventi di assistenza. Nel mobile della cucina, prevedere davanti alla cappa da piano, una parete smontabile.

Nella cappa da piano è possibile collegare sulla parte frontale o posteriore un tubo diametro 150. Lateralmente invece è possibile il collegamento di un tubo 220X90 o 230x80 su ambo i lati (Fig. 1).

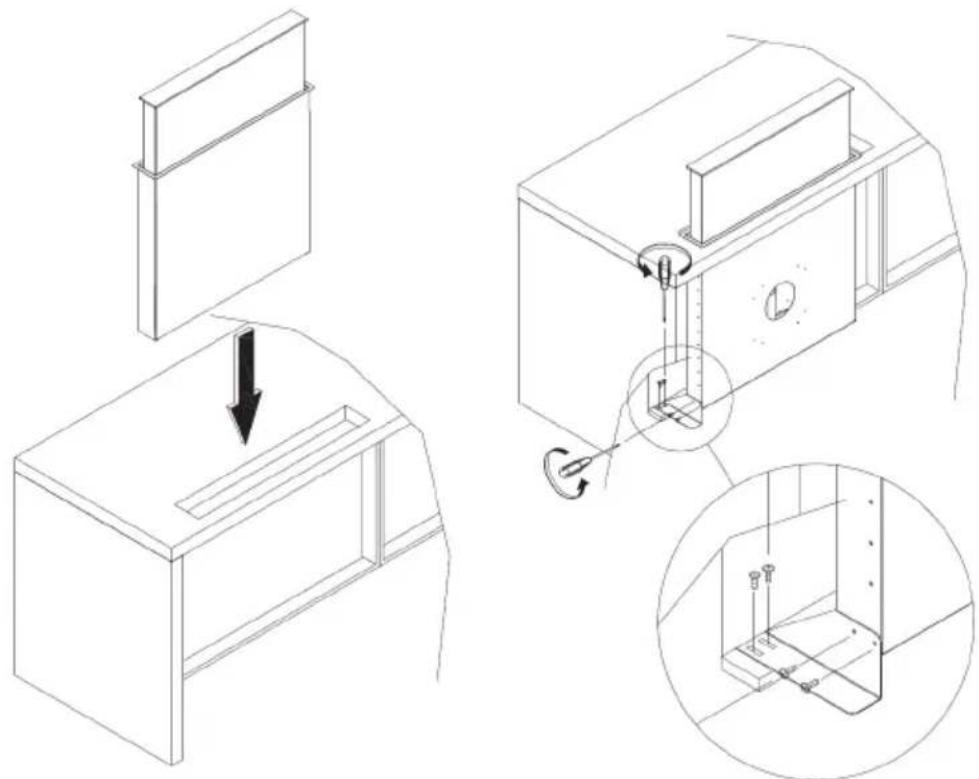

Per quanto riguarda la regolazione in altezza della parte mobile della cappa, fare riferimento alla Fig. 2.

Fig. 2

In base allo spessore del coperchio, è possibile una regolazione di 20mm.

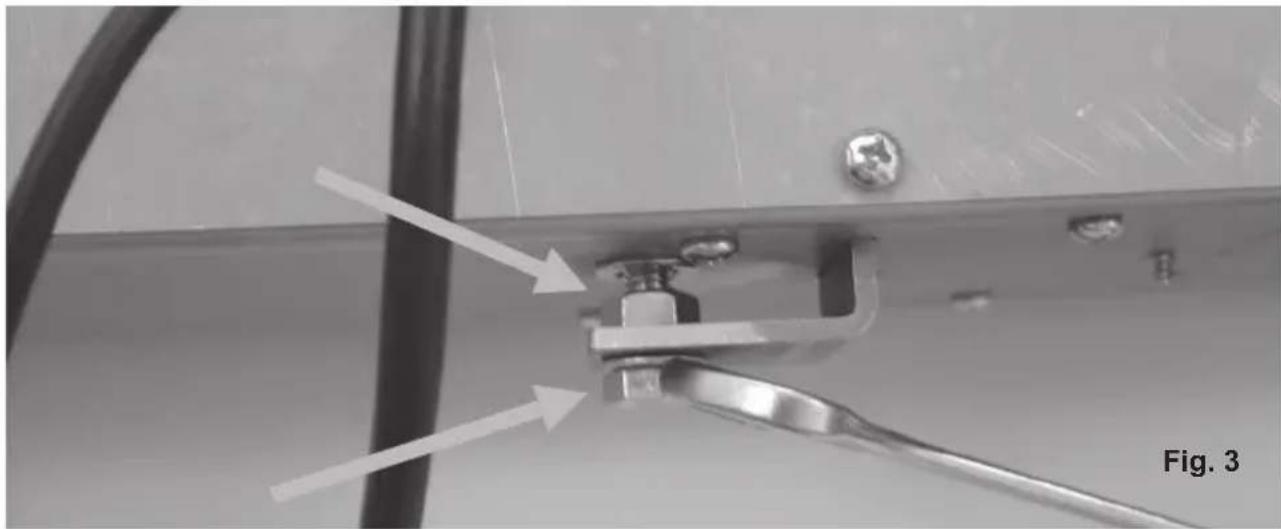

Questa regolazione è possibile agendo sui due dadi che fissano il perno centrale dell'attuatore Fig. 3

Istruzioni di sicurezza:

• Prima di qualsiasi manipolazione staccare il cavo di alimentazione (230 Volt)
• Prima di connettere il cavo di alimentazione (230 Volt), appurare che tutti i dispositivi siano connessi
  • I collegamenti elettrici devono essere effettuati da professionisti

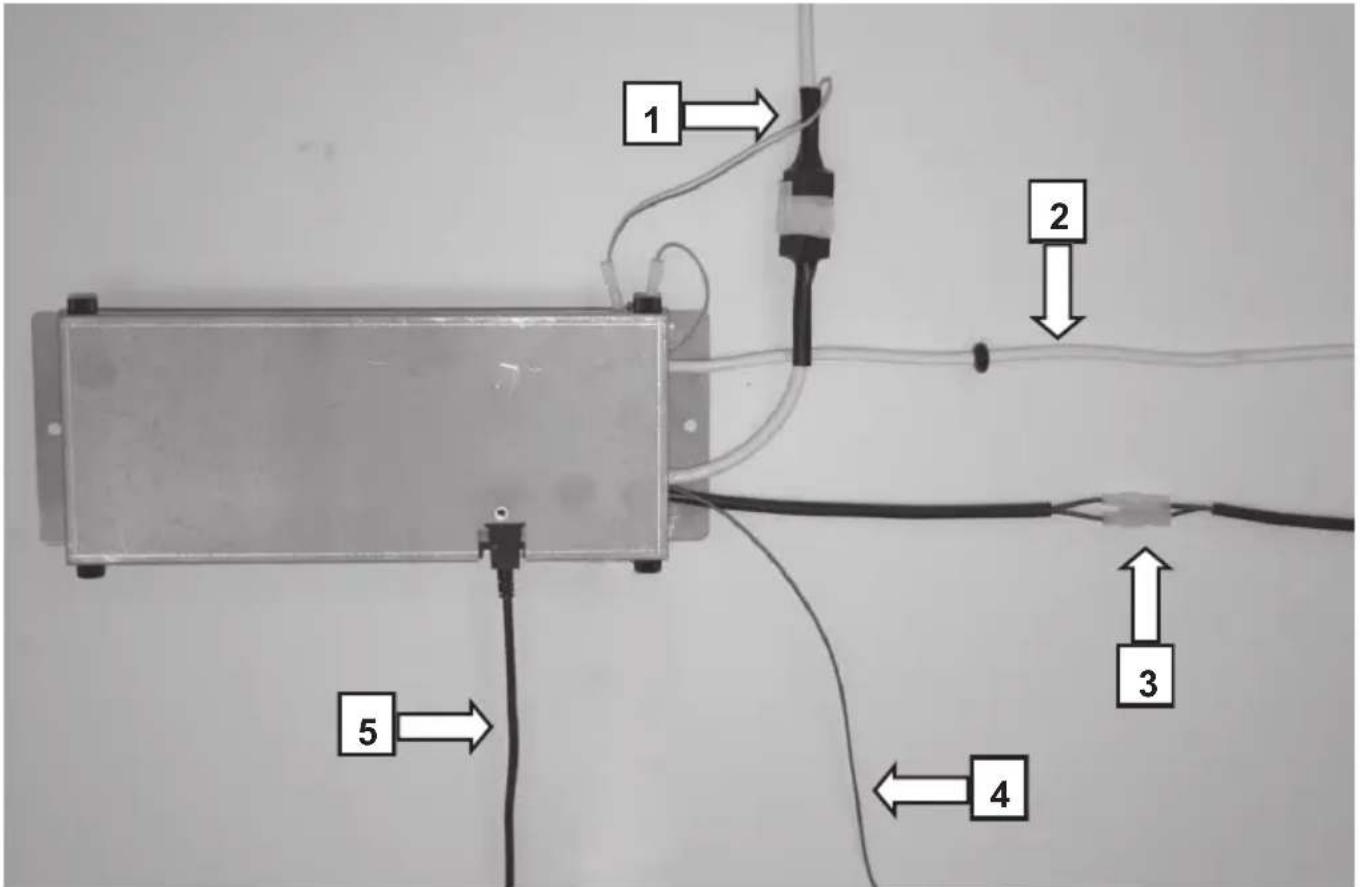

1 - Connettore motore remoto
2 - Cavo di alimentazione 230V
3 - Cavo con faston per microswich cappa
4 - Cavo antenna telecomando (deve rimanere libero)
5 - Cavo attuatore cappa

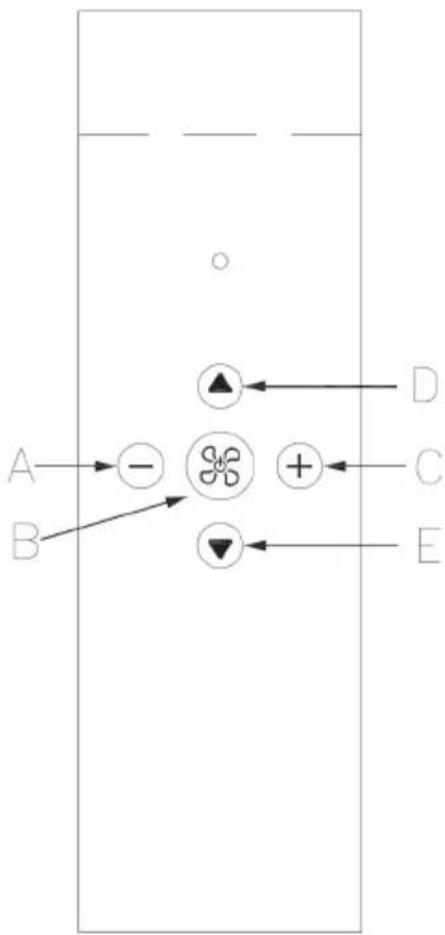

FUNZIONI COMANDO

N.B. L'ASPIRAZIONE DELLA CAPPA PUO' ESSERE AVVIATA SOLAMENTE A CAPPA COMPLETAMENTE ESTRATTA.

TASTO "A"

Con motore aspirante acceso, ad ogni pressione, riduce di uno step la velocità motore.

TASTO "B"

Con la cappa completamente estratta, accende e/o spegne il motore aspirante.

Tenendo premuto a lungo il tasto, si attiva l'autospegnimento del motore aspirante.

L'attivazione del timer viene segnalata dal lampeggio dei led azzurri ed il motore aspirante si spegne dopo 10 minuti.

TASTO "C"

Con motore aspirante acceso, ad ogni pressione, aumenta di uno step la velocità motore.

TASTO "D"

Ad una sola pressione del tasto, la cappa si estrae completamente.

Se il tasto viene premuto con cappa in movimento, la cappa arresta il movimento.

Per riprendere il movimento e necessario premere il tasto "D" o "E".

TASTO "E"

Ad una sola pressione del tasto, la cappa rientra completamente.

Se il tasto viene premuto con cappa in movimento, la cappa arresta il movimento.

Per riprendere il movimento e necessario premere il tasto "D" o "E". Se il tasto viene premuto con motore aspirante acceso, il motore si spegne.

NOTE:

- Al primo utilizzo è necessario avviare l'apprendimento del telecomando.

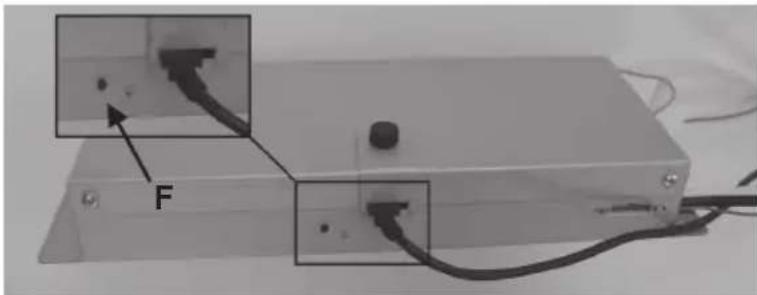

A cappa spenta, tenere premuto a lungo il tasto "F".

L'apprendimento del telecomando viene segnalato con il led lampeggiante.

Se entro un minuto arriva un codice telecomando valido (inviato premendo qualunque tasto del telecomando), il led

diventa acceso fisso per 3 secondi per poi spegnersi, segnalando il corretto apprendimento.

USO E MANUTENZIONE

Prima di effettuare qualsiasi intervento di pulizia e manutenzione, togliere l'alimentazione alla cappa portando l'interruttore generale in posizione 0 (OFF).

Pulizia dei filtri metallici

I filtri metallici in dotazione alla cappa vanno lavati ogni 2-3 mesi in funzione dell'intensità d'uso, con acqua calda e detersivo liquido non aggressivo.

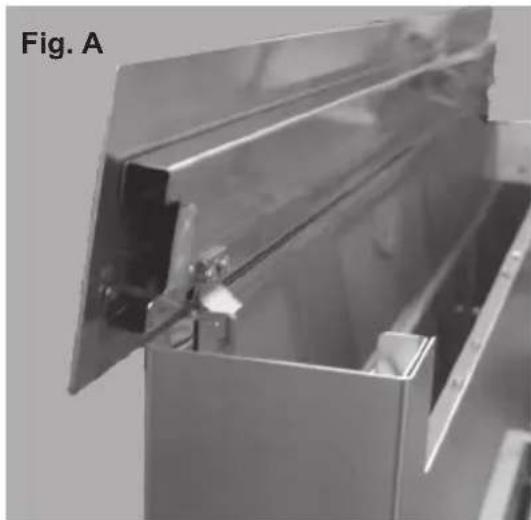

Per accedere ai filtri metallici, è necessario aprire il coperchio della cappa da piano. Per aprire il

coperchio è sufficiente far fuoriuscire la cappa dal piano e aprire il coperchio sollevandolo verso l'alto.(Fig.A)

I filtri metallici vanno tolti utilizzando l'apposita maniglia sganciando il filtro prima nella parte anteriore e tirandolo verso l'alto.(Fig.B)

Dopo il lavaggio i filtri devono essere completamente asciugati e rimontati correttamente.

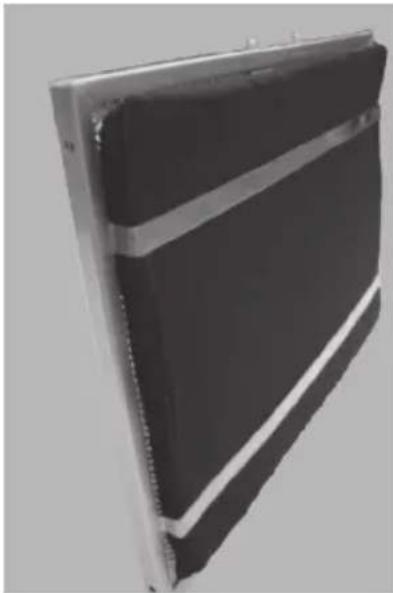

Se la cappa è utilizzata con sistema filtrante con riciclo interno, è necessario l'impiego di filtri carbone che sono dei contenitori di carbone attivo.

Il carbone attivo contenuto nei filtri, serve a trattenere gli odori dei fumi di cucina.

Attenzione: I filtri carbone non possono essere rigenerati o lavati e vanno sostituiti periodicamente (ogni 4 mesi se si utilizza la cappa per due ore al giorno). I filtri saturi di grassi infatti possono essere causa di incendi.

I filtri carbone sono posizionati sotto ai filtri metallici.

Pulizia della cappa

Se la cappa è in acciaio inox, usare prodotti e panni specifici per acciaio inox satinato (non abrasivi e/o corrosivi e privi di cloro), avendo cura di seguire col panno il verso della satinatura.

Non usare prodotti aggressivi, solventi chimici o derivati da distillati di petrolio che potrebbero lasciare residui oleosi suscettibili d'ossidazione e polimerizzazione.

La ditta costruttrice non risponde di danni estetici causati da inosservanza delle indicazioni sopraelencate.

INSTRUCTIONS FOR USE, MAINTENANCE AND INSTALLATION FOR THE DOWNDFRAFT.
