Tipo de Produto	Walkie Talkie
Marca	Intelbras
Modelo	Twin 9.6
Canais	14 FRS (462.5625 - 467.7125 MHz)
Subcódigos	99 (38 CTCSS + 61 DCS)
Frequência de Operação	UHF 462.5625 - 467.7125 MHz
Fonte de Alimentação	Bateria NiMH ou 4 pilhas alcalinas AAA
Autonomia da Bateria	12 horas típicas (90% espera, 5% transmissão, 5% recepção)
Potência de Saída	Máximo 500 mW
Visor	LCD retroiluminado com canal, código, nível de bateria e ícones
VOX	Sim, com 5 níveis de sensibilidade (DESLIGADO, 1-5)
Tom de Chamada	5 tons de chamada selecionáveis
Varredura de Canal	Sim, varre todos os 14 canais
Bloqueio de Teclado	Sim, com configuração LIGA/DESLIGA
Modo Monitor	Sim, momentâneo e contínuo
Roger Beep	Sim, pode ser ativado/desativado
Carregador	Carregador de mesa com indicador LED, entrada DC 9~11V
Conector para Fone de Ouvido	Sim, 2,5mm (fone de ouvido opcional)
Garantia	1 ano (3 meses legais + 9 meses contratuais)
Cuidados	Limpe com pano seco; remova as baterias para armazenamento prolongado; mantenha longe de marca-passos

Perguntas frequentes - Twin 9.6 Intelbras

Como mudar o canal no Intelbras Twin 9.6?

No modo normal, pressione a tecla CHANNEL TONE e depois use as teclas ▲ ou ▼ para selecionar o canal desejado (1-14).

Qual é a autonomia da bateria do Twin 9.6?

A autonomia típica da bateria é de 12 horas em uso normal (90% espera, 5% transmissão, 5% recepção). Isso se aplica tanto a pilhas alcalinas quanto a baterias NiMH.

Qual é o alcance máximo do Twin 9.6?

Em áreas abertas, o alcance pode chegar a 9,6 km. O alcance real varia conforme o ambiente e a topografia.

Como ativar o VOX (transmissão ativada por voz)?

Acesse o menu até que o ícone VOX apareça. Use as teclas ▲ ou ▼ para selecionar um nível de sensibilidade (1-5). O nível 1 é para ambientes silenciosos; níveis mais altos evitam ativação falsa em ruídos. Ajuste para OFF para desativar.

Como configurar um código CTCSS ou DCS?

Pressione CHANNEL TONE duas vezes. O código piscará. Use as teclas ▲ ou ▼ para selecionar um código de 1 a 99 (ou OFF). Os códigos 1-38 são CTCSS, 39-99 são DCS. O rádio só receberá sinais com o mesmo código.

Como carregar as baterias?

Certifique-se de que os rádios estão desligados. Conecte o conversor AC/DC ao carregador e a uma tomada 110/220V. Coloque os rádios com o teclado voltado para frente. Carregue por 16 horas. Não carregue se estiver usando pilhas alcalinas.

Como travar o teclado?

Acesse o menu até que o ícone de trava apareça. Use a tecla ▲ para selecionar ON e pressione MENU para confirmar. Para destravar, desligue e ligue o rádio novamente segurando a tecla de energia.

Qual é o período de garantia do Twin 9.6?

A garantia é de 1 ano (3 meses de garantia legal + 9 meses de garantia contratual) a partir da data da compra, cobrindo defeitos de fabricação. É necessário comprovante de compra.

Como ativar ou desativar o Roger Beep?

Pressione e segure a tecla ▲ ao ligar o rádio para ativar ou desativar o Roger Beep. Quando ativado, um bipe é transmitido ao final de cada transmissão.

O que devo fazer se o rádio molhar?

Desligue imediatamente o rádio e remova as baterias. Seque o compartimento das baterias com um pano limpo. Leve o aparelho a um centro de assistência técnica autorizado o mais rápido possível.

MANUAL DE UTILIZADOR Twin 9.6 Intelbras

Cuidado e segurança .... 5

Instalando a bateria....5

Nível de carga da bateria e alarme de bateria fraca....6

Usando os carregadores de mesa 6

Usando o rádio 6

Especificações....8

Termo de garantia....9

Español

Parabéns, você acaba de adquirir um produto com a qualidade e segurança Intelbras.

Características

• 14 canais FRS
• Carregador de bateria
• 99 códigos (38 CTCSS/61 DCS)
- Indicador de bateria
• Monitoramento de canais

• Circuito de VOX interno
  • Varredura de canais
  • 5 tons de alerta selecionáveis

• Bloqueio de teclado
  • Display luminoso

• Teclas com bipe

• Headset opcional
• Entrada para headset
  • Roger Beep (bipe de câmbio)

Produto

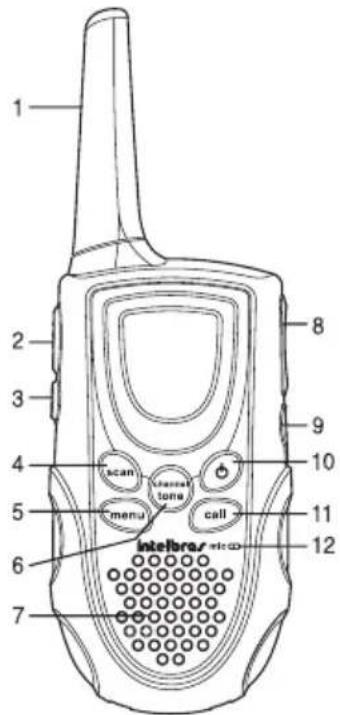

Rádio

1. Antena
2. Tecla PTT
3. Tecla Monitor
4. Tecla Scan (varredura)
5. Tecla Menu
6. Tecla Channel Tone (canal)
7. Alto-falante
8. Tecla Aumenta/Diminui (Volume e Canal)
9. Entrada para fone/microfone
10. Tecla ON/OFF (liga/desliga)
11. Tecla Call (chamada)
12. Microfone

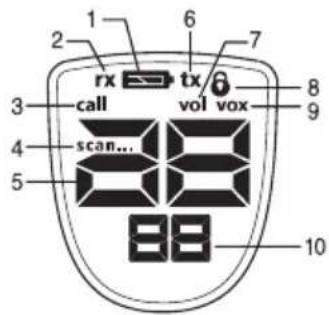

Display

- Nunca abra o seu rádio.

• Nunca troque ou substitua qualquer peça em seu rádio, exceto as baterias.
• Seu rádio pode causar interferência em TV ou rádios mesmo quando adequadamente operado. Para determinar se o seu rádio é a causa da interferência, desligue-o. Se a interferência cessar, a causa é proveniente do rádio.
• Para limpar o rádio use somente um pano seco e limpo. Se o rádio for exposto à umidade, desligue imediatamente e remova as baterias. Limpe o compartimento da bateria com um pano seco para evitar danos pela água. Em seguida, leve o aparelho imediatamente a uma assistência técnica autorizada.
• Se for guardar seu rádio por períodos de tempo prolongados, retire as baterias, pois elas corroem com o tempo e podem danificar o seu rádio.

• As pessoas que usam marca-passo devem:

• Sempre manter o rádio a uma distância superior a 15 cm do dispositivo marca-passo, quando o rádio estiver ligado.
• Não carregar o rádio no bolso da camisa.
• Usar o ouvido oposto ao marca-passo para minimizar o potencial de interferência.
• Desligar o rádio imediatamente, quando suspeitar de ocorrência de interferência.

- As baterias, ao fim de sua vida útil, devem ser entregues a uma assistência técnica autorizada Intelbras ou a outro ponto de coleta, para que o seu descarte seja feito de forma adequada.

Informação Anatel: por se tratar de Equipamento de Radiocomunicação de uso geral, conforme Resolução 365/2004 (artigo 62, inciso VIII), a Anatel determina que o usuário do equipamento, a qualquer tempo e em qualquer canal, deverá dar prioridade a mensagens de comunicação de emergência relacionadas com a segurança da vida.

Instalando a bateria

1. Assegure-se de que o rádio esteja desligado;
2. Destrave a presilha da tampa do compartimento da bateria e remova-a;
3. Instale o kit de baterias no compartimento. A bateria deve ficar com os contatos para fora e para baixo.
4. Alinhe a tampa com os furos do compartimento e recoloque a presilha;

Obs.: sempre assegure-se que a bateria está totalmente descarregada antes de recarregá-la para prolongar sua vida útil.

Nível de carga da bateria e alarme de bateria fraca

Este rádio possui um medidor de nível da bateria no display para indicar seu estado. Quando a bateria estiver fraca o ícone piscará.

Recarregue a bateria imediatamente ou, se estiver usando pilhas alcalinas deverá substituí-las para continuar operando o rádio.

Usando os carregadores de mesa

Assegure-se de que os rádios estejam desligados antes de colocá-los em carga para que o medidor de bateria indique corretamente.

1. Conecte o conversor AC/DC na entrada DC IN 9\~11 V do carregador e em uma tomada de 110/220 V AC;
2. Coloque os carregadores sobre uma superfície plana e encaixe os rádios com o teclado voltado para frente;
3. Assegure-se de que o indicador de carga acendeu. Carregue as baterias por 16 horas e remova os rádios dos carregadores depois da carga.

Atenção: não coloque os rádios na base quando estiver usando pilhas alcalinas.

Usando o rádio

Ligando o rádio e ajustando o volume

1. Pressione e segure a tecla Ⓧ para ligar o rádio e aumente o volume pressionando a tecla ▲. Para diminuir o volume pressione a tecla ▼;

2. Pressione e segure a tecla ⚙ novamente para desligar o rádio.

Ajustando o som das teclas (bipes)

Seu rádio emite um bipe cada vez que uma das teclas é pressionada (exceto as teclas PTT e CALL). Para desabilitar esse som, pressione e segure a tecla CALL enquanto liga o rádio. Repita esse procedimento para habilitar o som das teclas.

Navegando através do menu

Para acessar as facilidades do rádio use a função Menu.

1. Para entrar em Menu pressione a tecla MENU;
2. Pressionando repetidamente essa tecla, você avançará pelo menu até retornar ao modo de operação normal.

Escolhendo um canal

Seu rádio possui 14 canais e 99 códigos CTCSS/DCS que você pode usar para falar com outras pessoas. Para falar com alguém, ambos devem escolher o mesmo canal e o mesmo código CTCSS/DCS.

Para escolher um canal

Com o rádio no modo Normal pressione a tecla CHANNEL TONE e, em seguida, pressione as teclas ▲ ou ▼para escolher o número do canal que será exibido no display.

Alcance em área aberta

Os canais FRS (1 a 14) têm uma expectativa de alcance de até 9,6 km.

Obs.: o alcance do rádio poderá variar dependendo do ambiente e/ou das condições topográficas.

Escolhendo um código CTCSS

Cada um dos canais 1 a 14 pode ter qualquer um dos códigos (OFF ou 1 a 99) selecionados. O código oF (OFF) indica que nenhum código CTCSS/DCS está selecionado. Seu rádio só pode receber um sinal que possua o mesmo código selecionado na transmissão.

1. Pressione CHANNEL TONE duas vezes. O código CTCSS/DCS piscará;
2. Pressione as teclas ▲ ou ▼ para selecionar o número do código desejado. Você também pode selecionar oF (OFF) nessa etapa;
3. Saia do menu.

Falando no seu rádio

Para falar com outra pessoa usando o rádio

1. Pressione a tecla PTT e fale normalmente a uma distância de 5 a 7 cm do microfone. Enquanto você estiver transmitindo, o ícone tx aparecerá no display. Para evitar o corte da primeira parte da sua transmissão, aguarde um pouco após pressionar a tecla PTT e então comece a falar;
2. Quando você tiver terminado sua fala, solte a tecla PTT. Agora você poderá escutar a pessoa com que você está falando. Quando em recepção o ícone RX aparecerá no display.

Transmissão Ativada por Voz (VOX)

Seu rádio está equipado com um sistema selecionável pelo usuário de transmissor ativado por voz (VOX) que pode ser usado em transmissões automáticas de voz. A facilidade VOX foi projetada para ser usada com um fone de ouvido com microfone (headset). A transmissão é iniciada quando o usuário fala ao microfone em vez de pressionar a tecla PTT.

Para selecionar o nível do VOX

1. Entre no menu. Avance pelo Menu até o ícone VOX ser exibido no display. O nível atual será mostrado (OFF ou 1-5). O nível oF (OFF) desabilita o VOX enquanto 1 a 5 ajusta a sensibilidade do microfone;
2. Pressione as teclas ▲ ou ▼ para escolher a sensibilidade desejada. Use nível 1 para aumentar a sensibilidade à voz em ambientes silenciosos e use um nível mais alto para prevenir uma ativação indesejada em ambientes ruidosos.

Transmitindo um tom de chamada

Seu rádio Twin está equipado com 5 tons de chamada selecionáveis que serão transmitidos quando a tecla CALL é pressionada.

Para selecionar um tom de chamada

1. Entre no menu. Avance até o ícone call ser exibido no display. O tom de chamada atual (1 a 5) será mostrado;
2. Pressione as teclas ▲ ou ▼para selecionar o número do tom de chamada desejado. Cada tom será ouvido através do alto-falante;
3. Saia do menu.

Para transmitir o tom de chamada selecionado pressione a tecla CALL. O tom selecionado será transmitido durante um intervalo de tempo fixo. O tom de chamada será cancelado quando a tecla PTT for pressionada.

Varredura de canais

O rádio possui um sistema de varredura de canais que permite fazer uma busca por todos os 14 canais. Quando um canal ativo é detectado, o rádio cessa a busca e pára nesse canal enquanto houver sinal. Depois de 2 segundos o rádio continuará a varredura.

Obs.: se você pressionar a tecla PTT enquanto o rádio permanece no canal detectado, você transmitirá nesse canal.

Para habilitar a varredura de canais

Pressione a tecla SCAN e o ícone scan será exibido no display. O número do canal exibido no display irá trocar conforme o rádio faz a busca pelos canais.

Para desabilitar a varredura de canais

Pressione a tecla SCAN ou PTT.

Bloqueio de teclado

Para bloquear

1. Entre no menu e avance até o ícone 🔒 aparecer. O estado atual do bloqueio oF (OFF) piscará.
2. Para ativar o bloqueio, selecione ON (ON) através da tecla ▲.
3. Para confirmar pressione a tecla MENU. O rádio retornará ao modo Normal.

Obs.: se você sair do menu antes de confirmar a seleção pela tecla MENU o bloqueio de teclado ficará desabilitado.

1. Pressione e segure a tecla ⏻ para desligar o rádio;
2. Pressione e segure a tecla Ⓧ novamente para ligar o rádio.

Baixo consumo automático

O rádio possui um sistema exclusivo que estende a vida das baterias. Se não houver transmissão e nem chamada recebida em um espaço de três segundos, seu rádio ingressará no modo de baixo consumo automaticamente. Nesse modo, o rádio ainda permanecerá habilitado a receber chamadas.

Iluminação do display

A iluminação do display é ligada automaticamente quando qualquer tecla (exceto PTT) é acionada. O display permanecerá luminoso por 10 segundos.

Modo Monitor

Permite você escutar sinais fracos no canal atual ao pressionar uma tecla.

Para habilitar o modo Monitor

1. Pressione MON para escuta imediata. O ícone rx piscará

2. Pressione e segure MON por 2 segundos para escuta contínua. O circuito de recepção ficará aberto permitindo a escuta de sinais fracos junto com o ruído.

Para desabilitar o modo Monitor

Pressione MON para retornar ao modo Normal. O ícone rx não piscará mais.

Roger Beep

Roger Beep (Bipe de câmbio) é um bipe que é enviado para notificar o final de uma transmissão (PTT ou VOX). O Roger Beep pode ser ouvido através do alto-falante quando o som das teclas está habilitado. Quando o som das teclas estiver desabilitado, o Roger Beep não será ouvido mas será transmitido.

Para habilitar o Roger Beep

Pressione e segure a tecla ▲ enquanto liga o rádio.

Para desabilitar o Roger Beep

Pressione e segure a tecla ▲ enquanto liga o rádio.

Especificações

Canais 14 FRS
Subcódigos	38 CTCSS (1 a 38)61 DCS (39 a 99)
Frequência de operação UHF 462,5625 a 467,7125 MHz
Alimentação Kit de baterias NiMH ou 4 pilhas alcalinas AAA
Duração da bateria	12 horas típico para uso de pilhas alcalinas12 horas típico para uso de kit de baterias NiMH
Potência de saída Máximo	500 mW

Obs.: a duração da bateria é definida como 90% do tempo em espera (repouso), 5% do tempo em conversação e 5% do tempo em recepção.

Tabela de frequênciasCanal Frequência Canal Frequência Canal Frequência
1	462.5825	5	462.6625	10	467.6125
2	462.5875	6	462.6875	11	467.6375
3	462.6125	7	462.7125	12	467.6625
4	462.6375	8	467.5625	13	467.6875
		9 467.5875 14 467.7125

Tabela de códigos CTCSS (Hz)
Cód.	Freq.	Cód.	Freq.	Cód.	Freq.	Cód.	Freq.	Cód.	Freq.	Cód.	Freq.	Cód.	Freq.
oF	OFF	6	82.5	12	100.00	18	123.0	24	151.4	30	186.2	36	233.6
1	67.0	7	85.4	13	103.5	19	127.3	25	156.7	31	192.8	37	241.8
2	71.9	8	88.5	14	107.2	20	131.8	26	162.2	32	203.5	38	250.3
3	74.4	9	91.5	15	110.2	21	136.5	27	167.9	33	210.7
4	77.0	10	94.8	16	114.8	22	141.3	28	173.8	34	218.1
5	79.7	11	97.4	17	118.8	23	146.2	29	179.9	35	225.7

Tabela de códigos DCS
SubCód. N°	Cód. Octal	SubCód. N°	Cód. Octal	SubCód. N°	Cód. Octal	SubCód. N°	Cód. Octal	SubCód. N°	Cód. Octal	SubCód. N°	Cód. Octal
39	023	49	071	59	134	69	223	79	306	89	411
40	025	50	072	60	143	70	226	80	311	90	412
41	026	51	073	61	152	71	243	81	315	91	413
42	031	52	074	62	155	72	244	82	331	92	423
43	032	53	114	63	156	73	245	83	343	93	431
44	043	54	115	64	162	74	251	84	346	94	432
45	047	55	116	65	165	75	261	85	351	95	445
46	051	56	125	66	172	76	263	86	364	96	464
47	054	57	131	67	174	77	265	87	365	97	465
48	065	58	132	68	205	78	271	88	371	98	466
										99	503

Termo de garantia

Para a sua comodidade, preencha os dados abaixo, pois, somente com a apresentação deste em conjunto com a nota fiscal de compra do produto, você poderá utilizar os benefícios que lhe são assegurados.

Nome do cliente:

Assinatura do cliente:

Fica expresso que esta garantia contratual é conferida mediante as seguintes condições:

1. Todas as partes, peças e componentes do produto, exceto o fone de ouvido, são garantidos contra eventuais defeitos de fabricação que porventura venham a apresentar, pelo prazo de 1 (um) ano, sendo este prazo de 3 (três) meses de garantia legal mais 9 (nove) meses da garantia contratual, contado da data da entrega do produto ao senhor consumidor, conforme consta na nota fiscal de compra do produto, que é parte integrante deste Termo em todo território nacional. Esta garantia contratual implica na troca gratuita das partes, peças e componentes que apresentarem defeito de fabricação, além da mão-de-obra utilizada nesse reparo. Caso não seja constatado defeito de fabricação, e sim defeito(s) proveniente(s) de uso inadequado, o senhor consumidor arcará com estas despesas.
2. Constatado o defeito, o Senhor Consumidor deverá imediatamente comunicar-se com o Serviço Autorizado mais próximo que consta na relação oferecida pelo fabricante – somente estes estão autorizados a examinar e sanar o defeito durante o prazo de garantia aqui previsto. Se isto não for respeitado esta garantia perderá sua validade, pois o produto terá sido violado.
3. Na eventualidade do Senhor Consumidor solicitar o atendimento domiciliar deverá encaminhar-se ao Serviço Autorizado mais próximo para consulta da taxa de visita técnica. Caso seja constatada a necessidade da retirada do produto, as despesas decorrentes, transporte, segurança de ida e volta do produto, fica sob a responsabilidade do Senhor Consumidor.
4. A garantia perderá totalmente sua validade se ocorrer qualquer das hipóteses a seguir: a) se o defeito não for de fabricação mas sim, ter sido causado pelo Senhor Consumidor, terceiros estranhos ao fabricante; b) se os danos ao produto forem oriundos de acidentes, sinistros, agentes da natureza (raios, inundações, desabamentos, etc.), umidade, tensão na rede elétrica (sobretensão provocada por acidentes ou flutuações excessivas na rede), instalação/uso em desacordo com o Manual do Usuário ou decorrente do desgaste natural das partes, peças e componentes; c) se o produto tiver sofrido influência de natureza química, eletromagnética, elétrica ou animal (insetos, etc.); d) se o número de série do produto tiver sido adulterado ou rasurado; e) se o aparelho tiver sido violado.

Sendo estas condições deste Termo de Garantia complementar, a Intelbras S/A reserva-se o direito de alterar as características gerais, técnicas e estéticas de seus produtos sem aviso prévio.

O processo de fabricação deste produto não está coberto pelo sistema de gestão ambiental da Intelbras.

Todas as imagens deste manual são ilustrativas.

Características

Para informações: (48) 2106 0006

Para sugestões, reclamações e rede autorizada: 0800 7042767

[e-mail]

Horário de atendimento

Segunda a sexta-feira: das 8 às 20 h | Sábado: das 8 às 18 h
