WT-5800 - Receptor TOA - Manual de utilização gratuito

Tipo de produto	Receptor UHF sem fio
Marca	TOA
Modelo	WT-5800
Faixa de frequência	UHF (de 506 a 867 MHz conforme versão)
Alimentação	Rede CA via adaptador fornecido (12 V CC)
Consumo	250 mA (12 V CC)
Dimensões (L x A x P)	210 x 44 x 205,1 mm
Peso	700 g
Seleção de canal	64 frequências (sintetizador PLL)
Sistema de recepção	Super-heteródino duplo, diversidade de espaço (verdadeira diversidade)
Sensibilidade de recepção	>90 dB (entrada 20 dBμV, desvio 40 kHz)
Relação sinal/ruído	>110 dB (ponderação A, saída simétrica)
Distorção harmônica	Menos de 1% (típico)
Resposta em frequência	100 Hz – 15 kHz, ±3 dB
Display	Tela LCD (frequência, níveis RF/AF, indicadores)
Saídas de áudio	Simétrica (XLR) e assimétrica (P10), nível MIC/LINE selecionável
Entrada de mixagem	-20 dB*, 10 kΩ, assimétrica (P10)
Funções de ajuste	Ajuste de canal, banco, squelch, brilho do LCD, detecção de canais, controle RF
Indicadores	LEDs RF/AF, alarme de bateria, recepção A/B, pico AF
Segurança	Proteção contra raios, aterramento, uso interno
Temperatura de operação	-10 a +50 °C
Umidade de operação	30 a 85 % UR
Acessórios fornecidos	Adaptador CA, 2 antenas chicote
Opções	Kit de montagem em rack MB-WT3 (1 unidade) ou MB-WT4 (2 unidades)

Perguntas frequentes - WT-5800 TOA

Como ajustar o canal (frequência) no WT-5800?

Pressione a tecla Set por cerca de um segundo até exibir 'SET CHANNEL'. Pressione Set novamente, em seguida use as teclas Up/Down para selecionar o canal/frequência desejado. Confirme com Set. Para sair, escolha 'Exit' e pressione Set.

Como usar a função de detecção de canais disponíveis?

No modo de ajuste, selecione 'CHANNEL CHECK' com as teclas Up/Down e pressione Set. O receptor procura canais inativos e os exibe. Use Up/Down para percorrer os canais livres e pressione Set para selecionar um.

Como ajustar o nível de squelch?

No modo de ajuste, escolha 'SET SQ LEVEL' com as teclas Up/Down e pressione Set. Ajuste o nível (0 a 6) com as teclas Up/Down. O nível 0 oferece a maior sensibilidade, o 6 a menor. Confirme com Set.

O que fazer em caso de interferências?

Ative o modo de controle RF (selecione 'RF CHECK' no menu de ajuste) para verificar o sinal. Se houver interferências, mude de canal através da função de detecção de canais ou ajuste manualmente outro canal. Se o problema persistir, aumente o nível de squelch ou afaste as antenas das fontes de ruído.

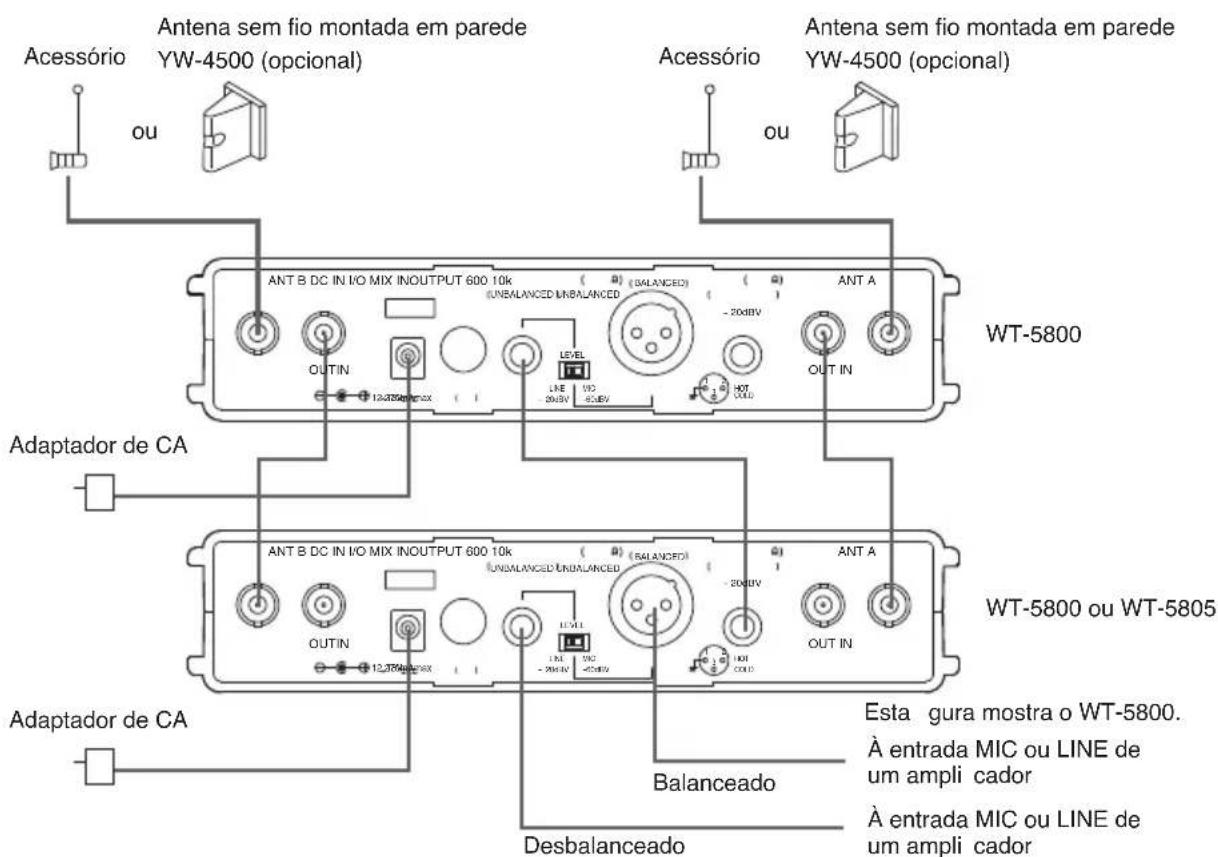

Como conectar vários receptores em cascata?

Use a saída de distribuição de antena (apenas WT-5800) para conectar as antenas entre receptores. Conecte também a saída AF de um receptor à entrada de mixagem do seguinte (P10). Ajuste o seletor de nível de saída AF para LINE ou MIC conforme a entrada do equipamento seguinte.

Como montar o aparelho em rack?

Use o kit opcional MB-WT3 (para um aparelho) ou MB-WT4 (para dois aparelhos). Fixe os suportes fornecidos ao aparelho e aparafuse-os no rack. Respeite as instruções de segurança: evite temperaturas elevadas e fontes de interferências.

O que significam os LEDs no painel frontal?

O LED AF PEAK acende quando o nível de saída está próximo da saturação. O LED BITT (alarme de bateria) acende quando a bateria do microfone está fraca. Os LEDs ANT A/B (amarelo) indicam qual antena está recebendo o sinal.

Como ajustar o brilho da tela LCD?

No modo de ajuste, selecione 'SET LCD POWER' com as teclas Up/Down, pressione Set, em seguida escolha 'HIGH' (claro) ou 'LOW' (escuro) com Up/Down. Confirme com Set.

Quais acessórios são opcionais?

Os kits de montagem em rack: MB-WT3 (para um receptor) e MB-WT4 (para dois receptores). Antenas de parede sem fio YW-4500 também estão disponíveis como opção.

Como fazer a manutenção do aparelho?

Limpe regularmente o plugue de alimentação e a tomada para evitar acúmulo de poeira. Desconecte o aparelho durante a limpeza ou em caso de não uso prolongado (10 dias ou mais). Não abra o gabinete; confie os reparos a um revendedor TOA autorizado.

MANUAL DE UTILIZADOR WT-5800 TOA

Adaptador CA ^*2 .... 1

6.1. Operações básicas 53

6.2. Definições das funções .... 54

Obrigado por adquirir o Sintonizador Sem Fio da TOA.

Siga cuidadosamente as instruções dadas neste manual para garantir o funcionamento prolongado e sem problemas do produto.

1. COMO VERIFICAR E LIDAR COM INTERFERÊNCIAS .... 57

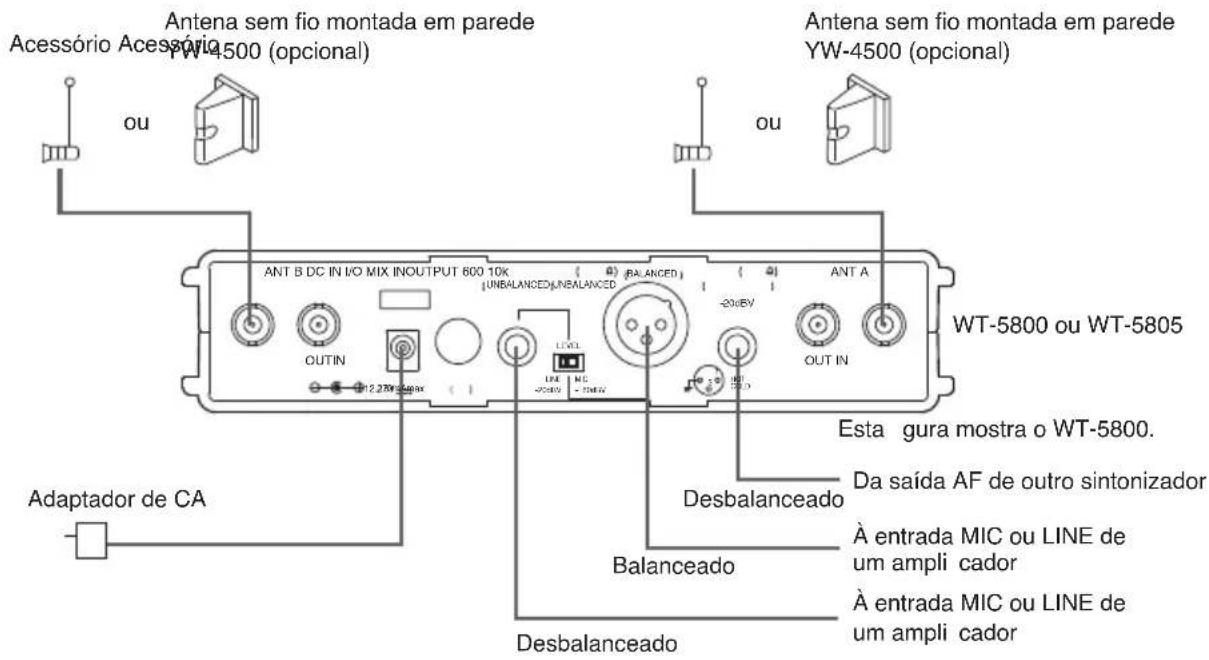

2. EXEMPLOS DE CONEXÃO 58
3. MONTAGEM EM RACK 59
4. ESPECIFICAÇÕES 60

Acessórios 60

• Certifique-se de ler atentamente as instruções dadas nesta seção antes de usar o produto.
• Certifique-se de observar as instruções dadas neste manual, tais como as convenções dos símbolos de segurança e suas instruções relevantes, que são consideradas como precauções muito importantes.
• Nós também recomendamos que você guarde este manual de instruções à mão para futuras consultas.

Convenções dos símbolos e instruções de segurança

Os seguintes símbolos e instruções de segurança são usados neste manual para prevenir ferimentos pessoais e danos materiais que poderiam resultar de um manuseio incorreto. Antes de operar o produto, leia este manual para entender bem os símbolos e instruções de segurança, de forma que fique totalmente consciente sobre os possíveis riscos e perigos.

ADVERTÊNCIA

Indica uma situação potencialmente perigosa que, se não for evitada, poderia resultar na morte ou em sérios ferimentos.

Quando instalar o produto

• Não exponha o produto à chuva ou a um ambiente em que possa haver respingos de água ou de outros líquidos, pois isso pode causar um incêndio ou choque elétrico.
• Use o produto apenas com a voltagem especificada no mesmo. Usar uma voltagem mais alta que a especificada pode causar um incêndio ou choque elétrico.
• Não corte, enrole, danifique nem modifique o cabo de alimentação. Além disso, evite usar o cabo de alimentação muito perto de aquecedores, e nunca coloque objetos pesados -- inclusive o próprio produto -- sobre o cabo de alimentação, pois isso pode causar um incêndio ou choque elétrico.
• Evite instalar ou montar o produto em lugares instáveis, tais como em uma mesa instável ou em uma superfície inclinada.

Fazer isso pode derrubar o produto e causar ferimentos pessoais e/ou danos materiais.

- Para proteger o produto contra descargas atmosféricas, instale-o a pelo menos cinco metros de uma haste de para-raios, mas dentro do alcance de proteção (ângulo de 45°) do para-raios. As descargas atmosféricas podem causar um incêndio, choque elétrico ou ferimentos pessoais.

- Como o produto foi projetado para uso em interiores, não o instale ao ar livre. Se o produto for instalado ao ar livre, o envelhecimento das peças derrubará o produto, causando ferimentos pessoais. Além disso, se o produto for molhado pela chuva, haverá o perigo de choque elétrico.

Durante o uso do produto

- Se qualquer uma das seguintes irregularidades for encontrada durante o uso, desligue o produto imediatamente, desconecte o cabo de alimentação da tomada elétrica e entre em contato com o seu revendedor TOA mais próximo. Não tente operar o produto em uma dessas condições, pois isso pode causar um inclo choque elétrico.

• Se você detectar alguma fumaça ou algum cheiro estranho do produto.
• Se entrar água ou qualquer objeto metálico no produto.
• Se o produto cair ou se o seu gabinete quebrar.
• Se o cabo de alimentação sofrer danos (exposição do núcleo, corte do fio, etc.).
• Se o produto estiver funcionando incorretamente (nenhum som é gerado).

- Não coloque copos, tigelas ou outros recipientes com líquido, ou objetos metálicos em cima do produto. A entrada acidental de algum líquido no produto pode causar um incêndio ou choque elétrico.

- Não toque na antena do produto durante trovoadas e relâmpagos.

ATENÇÃO

Indica uma situação potencialmente perigosa que, se não for evitada, poderia resultar em ferimentos moderados ou menores, e/ou dano materiais.

Quando instalar o produto

- Nunca conecte nem desconecte o plugue do cabo de alimentação com as mãos molhadas, pois isso pode causar um choque elétrico.

• Quando desconectar o cabo de alimentação, certifique-se de segurar o plugue do cabo; nunca puxe pelo próprio cabo. Operar o produto com um cabo de alimentação avariado pode causar um incêndio ou choque elétrico.
• Quando mover o produto, certifique-se de desconectar o seu cabo de alimentação da tomada elétrica. Mover o produto com o cabo de alimentação conectado a uma tomada elétrica pode danificar o cabo de alimentação, causando um incêndio ou choque elétrico.
  Quando desconectar o cabo de alimentação, certifique-se de segurar o seu plugue.
• A tomada elétrica de parede deve estar perto do equipamento e ser facilmente acessível.
• Evite instalar o produto em lugares úmidos ou poeirentos, em lugares expostos à luz direta do sol, perto de aquecedores, ou em lugares que gerem fumo ou vapor com fuligem, pois isso pode causar um incêndio ou choque elétrico.
• Encarregue a instalação de uma antena ao seu revendedor TOA, porque a instalação exige conhecimento especializado. A queda de uma antena pode causar um choque elétrico.

Durante o uso do produto

• Não coloque objetos pesados sobre o produto, pois isso pode derrubar ou quebrar o produto e causar ferimentos pessoais e/ou danos materiais. Além disso, o próprio objeto pode cair e pessoais e/ou danos materiais.
• Certifique-se de que o controle do volume seja ajustado para a posição mínima antes de ligar a alimentação. Ligar a alimentação com um volume alto ajustado pode produzir um ruído alto que pode causar danos à audição.
• Nunca tente abrir o gabinete do equipamento, pois há partes de alta temperatura no interior do produto que podem causar uma queimadura. Solicite qualquer reparo ao seu revendedor TOA mais próximo.
• Use o adaptador de CA exclusivo para o produto. Repare que o uso de um outro adaptador pode causar um incêndio.
• Caso se acumule poeira no plugue do cabo de alimentação ou na tomada elétrica de parede, isso causar um incêndio. Limpe-o periodicamente.

Além disso, insira o plugue completamente na tomada elétrica.

• Desligue a alimentação e, em seguida, desconecte o cabo de alimentação da tomada elétrica para o propósito de segurança quando limpar ou deixar o produto desatendido durante 10 dias ou mais. Existe o risco de incêndio ou choque elétrico.
• Qualquer modificação feita neste dispositivo que não seja aprovada pela TOA Corporation pode anular a autoridade garantida ao usuário para operar este equipamento.

As frequências entre 865 MHz e 867 MHz não cumprem com CE.

2. DESCRIÇÃO GERAL

O Sintonizador Sem Fio WT-5800/5805 foi projetado para uso na banda UHF, sendo adequado para aplicações de reforço da fala ou discurso. Ele possui um circuito Compander que minimiza a influência de ruídos do ambiente.

3. CARACTERÍSTICAS

• Um sintetizador PLL otimizado minimiza drasticamente a variação da frequência de oscilação resultante das mudanças na temperatura ambiente.
• A função de escaneamento indica os canais vazios disponíveis, sendo útil para quando se quer muda frequência de operação.
• A tela LCD indica a frequência de operação atual, assim como os níveis RF e AF.
• As saídas de distribuição da antena (apenas WT-5800) e as entradas de áudio em cascata facilitam a conexão de uma outra unidade para construir um sistema de canal dual.
• Tamanho compacto e alta confi abilidade

• Após o uso, certifique-se de colocar o botão liga/desliga na posição OFF (desligado).
• Quando montar em um rack, selecione uma posição que não exponha o produto a uma alta temperatura.
• Quando instalar, mantenha o produto o mais afastado possível de luzes fluorescentes, equipamentos digitais, computadores pessoais e outros dispositivos que gerem ruído de alta frequência.
• Apenas sistemas sem fio do mesmo banco podem ser usados em um mesmo lugar. Evite usar os sistemas em combinação com bancos diferentes, pois isso pode produzir interferências ou ruídos.
• Os sintonizadores sem fio que serão instalados no mesmo lugar devem ter um número de canal diferente entre si. Defini-los com o mesmo número de canal pode produzir ruídos. Os microfones sem fio devem ter os mesmos números de banco e canal que os sintonizadores sem fio.
• Quando usar dois ou mais microfones sem fio, mantenha-os a pelo menos 50 cm afastados um do outro para evitar falhas ou ruídos.
• Mantenha o microfone sem fio a pelo menos 3 m afastado da antena receptora. Usar o microfone muito próximo da antena pode provocar falhas ou ruídos.
• Certifique-se de conectar pelo menos duas antenas receptoras (uma cada para os canais A e B).

5. NOMENCLATURA E FUNÇÕES

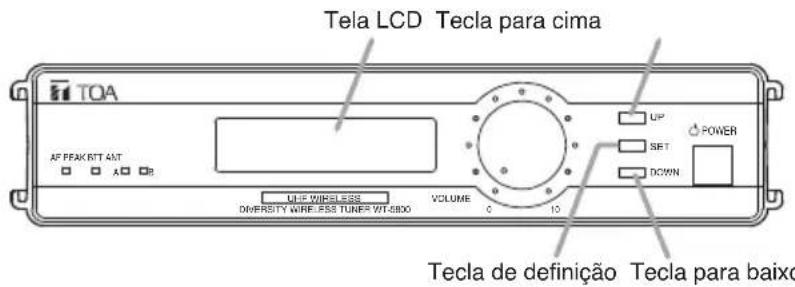

[Frente]

Esta fi gura mostra o WT-5800.

1. Interruptor liga/desliga

Pressione este botão para ligar a alimentação e pressione-o novamente para desligar.

2. Luz de pico AF

Ilumina-se quando o nível de saída atinge o ponto de aproximadamente 3 dB abaixo do nível de limitação.

3. Luz de alarme da pilha

Illumina-se quando a voltagem da pilha no microfone sem fi o correspondente se torna baixa.

4. Luzes de recepção

A luz de A (esquerda) ou B (direita) acende em amarelo quando o sintonizador recebe um sinal de rádio.

5. Tela LCD

Exibe a frequência de recepção, e os níveis RF/AF em 6 passos quando o produto está no estado de funcionamento normal.

No modo de definição, a tela exibe os itens de definição e seus conteúdos.

6. Controle do volume

Ajusta um nível de saída.

7. Teclas para cima/para baixo

Serve para selecionar os itens de definição exibidos na tela.

8. Tecla de definição

Coloca o produto no modo de definição ao ser pressionada no estado de funcionamento normal. No modo de definição, pressionar a tecla de definição aplica o item de definição selecionado e registra o seu conteúdo.

[Traseira]

9. Entrada de antena A, B

Para direcionamento do sinal A. Entrada: 75 Ω, BNC

Para o sistema sem fio que cobre uma área relativamente estreita, use as duas antenas de haste fornecidas, que devem ser colocadas num ângulo de 45° para o exterior de uma linha vertical.

10. Saída de distribuição de antena A, B (apenas WT-5800)

75 Ω, BNC

Engate o cabo de alimentação neste acessório.

Cabo de alimentação

Gancho para cabo

Cabo de alimentação

Gancho para cabo

Conecte o cabo de alimentação do adaptador de CA fornecido ou seu equivalente a este jaque.

13. Porta de E/S

Usa-se apenas para assistência técnica.

14. Saída AF

Conector tipo fone de -20 dB*/- 60 dB* selecionável, desbalanceado.

15. Seletor de nível de saída AF

Define o nível de saída das saídas AF mediante a seleção de MIC (- 60 dB*/600 Ω) ou LINE (-20 dB*/600 Ω).

16. Saída AF

Conector XLR macho de -20 dB ^ /- 60 dB ^ selecionável, balanceado, (pino 2: Quente)

Serve para a conexão com a saída AF de outra unidade.

* 0 dB = 1 V

6. OPERAÇÃO

6.1. Operações básicas

Passo 1. Ligue a alimentação e a tela LCD exibirá a frequência de recepção e os níveis RF/AF.

Passo 2. Coloque o botão liga/desliga do microfone na posição ON (ligado).

A luz de recepção acenderá quando o sintonizador receber um sinal na mesma frequência.

Passo 3. Ajuste o controle do volume.

O nível de saída aumenta à medida que o controle é girado no sentido horário, e diminui ao ser girado no sentido anti-horário.

6.2. Definições das funções

[Teclas usadas no modo de defi nição]

Itens de definição exibidos na tela LCD

A exibição muda através das indicações "SET CHANNEL" (DEFINIR CANAL), "SET BANK" (DEFINIR BANCO), "SET SQ LEVEL" (DEFINIR NÍVEL DE SILENCIAMENTO), "SET LCD POWER" (DEFINIR BRILHO DO LCD), CHANNEL CHECK" (CHECAR CANAL), "RF CHECK" (CHECAR RF), "About Model" (Sobre o Modelo) e "Exit" (Sair) com cada pressão da tecla para cima, ou da tecla para baixo para a ação inversa.

6.2.1. Definição do canal (frequência)

Passo 1. Pressione a tecla de definição durante cerca de um segundo até que a tela exiba o primeiro item de defi nição "SET CHANNEL". A unidade é colocada no modo de defi nição.

Passo 2. Pressione a tecla de definição e a tela exibirá o canal e a frequência definidos atualmente com a indicação do prefixo ">=". (Exemplo: >=8: 805,000 MHz)

Passo 3. Seleccione o canal/frequência que deseja usar com a tecla para cima ou para baixo. O conteúdo da exibição mudará com cada pressão da tecla para cima ou para baixo.

Passo 4. Pressione a tecla de definição para registrar o canal/frequência selecionado. Isso termina a definição do canal (frequência) e retorna a tela à indicação "SET CHANNEL".

Nota

Se você quiser deixar o canal/frequência original inalterado, selecione "Exit" com a tecla para cima ou para baixo e pressione a tecla de definição. Em seguida, a tela retornará à indicação "SET CHANNEL".

Passo 5. Quando não precisar alterar nenhuma outra definição, selecione "Exit" com a tecla para cima ou para baixo e pressione a tecla de defi nição. A unidade retornará ao estado de funcionamento normal.

6.2.2. Definição do número de banco/frequência

Passo 1. Pressione a tecla de definição durante mais de um segundo para colocar a unidade no modo de definição.

Passo 2. Seleccione o item de definição "SET BANK" com a tecla para cima ou para baixo.

Passo 3. Pressione a tecla de definição novamente e a tela exibirá o número do banco e a frequência definidos atualmente com a indicação do prefixo ">=". (Exemplo: >=1:7 805,000 MHz)

Passo 4. Seleccione o número do banco/frequência que deseja usar com a tecla para cima ou para baixo. O conteúdo da exibição mudará com cada pressão da tecla para cima ou para baixo.

Passo 5. Pressione a tecla de definição para registrar o número do banco/frequência selecionado. Isso termina a definição do número do banco/frequência e a tela retorna à indicação "SET BANK". Nota

Se você quiser deixar o número do banco/frequência original inalterado, selecione "Exit" com a tecla para cima ou para baixo e pressione a tecla de definição. Em seguida, a tela retornará à indicação "SET BANK".

Passo 6. Quando não precisar alterar nenhuma outra definição, selecione "Exit" com a tecla para cima ou para baixo e pressione a tecla de defi nição. A unidade retornará ao estado de funcionamento normal.

6.2.3. Definição do nível de silenciamento

O sintonizador WT-5800/5805 tem uma função de silenciamento que elimina virtualmente o ruído de fundo do ambiente e os sinais de áudio indesejáveis de outros sistemas de microfone sem fio, silenciando a saída quando o sinal recebido for inferior a um certo nível de intensidade. Este nível de intensidade pode ser alterado através do controle de silenciamento.

Passo 1. Pressione a tecla de definição durante mais de um segundo para colocar a unidade no modo de definição.
Passo 2. Seleccione o item de definição "SET SQ LEVEL" com a tecla para cima ou para baixo.
Passo 3. Pressione a tecla de definição e a indicação de ajuste do nível de silenciamento "RF >" aparecerá na tela.
Passo 4. Ajuste o nível de silenciamento observando o medidor do gráfico de barras na tela (6 segmentos), que pode ser alterado com a tecla para cima ou para baixo.
Passo 5. Pressione a tecla de definição para registrar o valor selecionado.

Isso termina a definição do nível de silenciamento e retorna a tela à indicação "SET SQ CHANNEL".

Nota

Se você quiser deixar o valor original inalterado, selecione "Exit" com a tecla para cima ou para baixo e pressione a tecla de defi nição.

Em seguida, a tela retornará à indicação "SET SQ LEVEL".

Passo 6. Quando não precisar alterar nenhuma outra definição, selecione "Exit" com a tecla para cima ou para baixo e pressione a tecla de defi nição.

A unidade retornará ao estado de funcionamento normal.

O nível de silenciamento vai de "0" a "6". Com o nível "0", a sensibilidade do sintonizador sem fio é a mais alta e os sinais de rádio podem ser recebidos em áreas amplas, e com o nível "6" a sensibilidade é a mais baixa, limitando a recepção de sinais apenas a áreas estreitas.

A distância de transmissão do sinal do microfone sem fio varia bastante dependendo das condições do ambiente de uso.

A tabela abaixo fornece as diretrizes sobre o nível de silenciamento contra a distância de transmissão.

N

í

v

e

l

d

e

s

i

l

e

n

c

i

a

m

Distância de transmissão (%)

100

85 70

50 30 20

15

Nota: A distância de transmissão é a razão relativa com respeito a 100% no nível "0".

Dicas

• Ajuste o controle na posição "0" em lugares livres de interferência.
• Ajuste o controle em uma posição que não cause nenhuma perda de recepção dos sinais do microfone sem fi o.

6.2.4. Ajuste do brilho da luz de fundo do LCD

Passo 1. Pressione a tecla de definição durante mais de um segundo para colocar a unidade no modo de definição.
Passo 2. Seleccione o item de definição "SET LCD POWER" com a tecla para cima ou para baixo.
Passo 3. Pressione a tecla de definição e a exibição de ajuste do brilho aparecerá na tela.
Passo 4. Seleccione "HIGH (Claro)" ou "LOW (Escuro)" com a tecla para cima ou para baixo.
Passo 5. Pressione a tecla de definição para registrar o nível de brilho selecionado.

Isso termina a definição do brilho e retorna a tela à indicação "SET LCD POWER".

Passo 6. Quando não precisar alterar nenhuma outra definição, selecione "Exit" com a tecla para cima ou para baixo e pressione a tecla de defi nição.

A unidade retornará ao estado de funcionamento normal.

6.2.5. Detecção de canal

Passo 1. Pressione a tecla de definição durante mais de um segundo para colocar a unidade no modo de definição.

Passo 2. Seleccione o item de definição "CHANNEL CHECK" com a tecla para cima ou para baixo.

Passo 3. Pressione a tecla de definição.

A detecção de canal começa e um número de canal com frequência vazio é exibido na tela. Quando houver 2 ou mais canais vazios, cada um deles pode ser exibido em sequência com a tecla para cima ou para baixo. Se nenhum canal vazio for detectado, a mensagem "Vacant CHANNEL doesn't exist" (Não há um CANAL vazio) aparecerá na tela.

Passo 4. Pressione a tecla de definição para registrar o canal selecionado.

Isso termina a detecção de canal e retorna a tela à indicação "CHANNEL CHECK".

Nota

Se você quiser deixar o canal original inalterado, selecione "Exit" com a tecla para cima ou para baixo e pressione a tecla de definição. Em seguida, a tela retornará à indicação "CHANNEL CHECK".

Passo 5. Quando não precisar alterar nenhuma outra definição, selecione "Exit" com a tecla para cima ou para baixo e pressione a tecla de definição.

A unidade retornará ao estado de funcionamento normal.

6.2.6. Verificação de RF

Passo 1. Ajuste o controle do volume para diminuir o volume. (Será gerado um ruído grande se a unidade for colocada no modo de verificação de RF sem a presença de um sinal.)

Passo 2. Pressione a tecla de definição durante mais de um segundo para colocar a unidade no modo de definição.

Passo 3. Seleccione o item de definição "RF CHECK" com a tecla para cima ou para baixo.

Passo 4. Pressione a tecla de definição para verificar os canais vazios ouvindo o som.

A antena receptora alterna-se entre a antena A e a antena B com cada pressão da tecla para cima ou para baixo.

Passo 5. Pressione a tecla de definição novamente após a conclusão da verificação.

Isso faz a unidade sair do modo de verificação de RF e retorna a tela à indicação "RF CHECK".

Passo 6. Quando não precisar alterar nenhuma outra definição, selecione "Exit" com a tecla para cima ou para baixo e pressione a tecla de definição.

A unidade retornará ao estado de funcionamento normal.

6.2.7. Confirmação da versão do firmware

Passo 1. Pressione a tecla de definição durante mais de um segundo para colocar a unidade no modo de definição.

Passo 2. Seleccione o item de definição "About Model" com a tecla para cima ou para baixo.

Passo 3. Pressione a tecla de definição para exibir a versão do firmware.

Passo 4. Pressione a tecla de definição para sair do modo de exibição do firmware.

Em seguida, a tela retornará à indicação "About Model".

Passo 5. Quando não precisar alterar nenhuma outra definição, selecione "Exit" com a tecla para cima ou para baixo e pressione a tecla de definição.

A unidade retornará ao estado de funcionamento normal.

7. COMO VERIFICAR E LIDAR COM INTERFERÊNCIAS

[Ordem de Ações (Fluxograma de Ações)]

8. EXEMPLOS DE CONEXÃO

Certifique-se de conectar pelo menos duas antenas receptoras (uma cada para os canais A e B).

[Exemplo 1]

[Exemplo 2]

9. MONTAGEM EM RACK

- Quando montar uma unidade WT-5800/5805, use um kit de montagem opcional MB-WT3.

*1 Peças componentes do MB-WT3.

- Quando montar duas unidades WT-5800/5805, use um kit de montagem opcional MB-WT4.

*2 Peças componentes do MB-WT4.

10. ESPECIFICAÇÕES

Número do Modelo WT-5800 WT-5805
Fonte de energia Corrente alterna (Com o uso do adaptador de CA fornecido)
Consumo de energia 250 mA (12 V CC) 200 mA (12 V CC)
Frequência de recepção 506 – 867 MHz(506 – 538 MHz e 576 – 606 MHz para EUA/Canadá, 614 – 698 MHz para Brasil, 748,3 – 757,7 MHz e 803,3 – 805,7 MHz para Tailândia, 865 – 867 MHz para Índia)
Canal selecionável 64 frequências selecionáveis
Sistema de recepção Super-heteródino duplo
Sistema de diversidade Diversidade espacial(diversidade verdadeira)	Diversidade espacial
Saída de mistura MIC/LINE (selecionável): -60 dB* ^1 (MIC)/–20 dB* ^1 (LINE), 600 ΩConector tipo fone (desbalanceado), conector XLR-3-32 de 600 Ω(balanceado)
Entrada de mistura Conector tipo fone de -20 dB* ^1 , 10 kΩ, desbalanceado
Entrada de antena	75Ω, BNC (alimentação fantasma para antena), 9 V CC, 30 mA (máx.)
Saída de antena	75Ω, BNC (Ganho 0 dB) —
Sensibilidade de recepção	90 dB ou mais, Relação sinal-ruído (entrada de 20 dBμV, desvio de 40 kHz)
Sensibilidade de silenciamento	Variável em 16 – 40 dBμV
Sistema de silenciamento	Uso em conjunto com silenciamento de ruído, silenciamento de portadora e silenciamento de som
Frequência de tom	32,768 kHz
Indicador	Áudio (6 passos), RF (6 passos), ANT A/B, Áudio (pico), Alarme de pilha
Verificação de canal	Escaneamento de frequências usáveis
Relação sinal-ruído	110 dB ou mais (Ponderação A, saída desbalanceada)
Distorção harmônica	1% ou menos (típica)
Resposta de frequência	100 Hz – 15 kHz, ±3 dB
Temperatura de funcionamento	-10°C a +50°C
Umidade de funcionamento	30% a 85% RH
Acabamento	Resina, preto
Dimensões	210 (P) x 44 (L) x 205,1 (A) mm
Peso	700 g

^*1 0 dB = 1 V

Nota: O design e as especificações estão sujeitos a modificações sem aviso prévio devido a melhorias.

- Acessórios

Adaptador de CA ^*2 .... 1

*2 Não é fornecido um adaptador de CA com a versão B02ER ou C04ER.

- Produtos opcionais

Kit de suporte de montagem: MB-WT3 (para montagem em rack de uma unidade WT-5800/5805) MB-WT4 (para montagem em rack de duas unidades WT-5800/5805)

无线调谐器

WT-5800

WT-5805
