MANUAL DE UTILIZADOR OR-660-X Orima

PT Obrigado por ter adquirido este produto ORIMA. Por favor leia atentamente este manual antes de começar a usar o aparelho.

Obrigado por escolher este produto.

Este Manual de Utilizador contém informações de segurança e instruções importantes relativamente ao manuseamento e manutenção do seu eletrodoméstico.

Por favor, despenda algum tempo a ler este Manual de Utilizador antes de utilizar o seu eletrodoméstico e guarde-o para referência futura.

Ícone Tipo Significado
	NOTA Risco de lesão grave ou morte
	RISCO DE CHOQUE ELÉTRICO Risco de tensão perigosa
	INCÊNDIO Aviso; risco de incêndio/materiais inflamáveis
	PRECAUÇÃO Risco de danos materiais ou lesão
	IMPORTANTE / AVISO Manusear corretamente o sistema

ÍNDICE

1.INSTRUÇÕES DE SEGURANÇA 4
1.1. Avisos Gerais de Segurança .... 4
1.2. Avisos de instalação ....8
1.3. Durante a Utilização ....8
1.4. Durante a Limpeza e Manutenção ....11
2. INSTALAÇÃO E PREPARAÇÃO PARA UTILIZAÇÃO .... 13
2.1. Instruções para o Instalador.... 13
2.2. Instalação do Fogão 14
2.3. Ligação de gás 14
2.4. Conversão de gás (se disponível).... 16
2.5. Segurança e Ligação Elétrica (Se disponível).... 17
2.6. Kit anti inclinação.... 18
2.7. Ajustar os pés....19
3.CARACTERÍSTICAS DO PRODUTO 20
4. UTILIZAÇÃO DO PRODUTO 21
4.1. Utilização de Queimadores de Gás....21
4.2. Controlos de Placa 21
4.3. Utilização do Temporizador de Proteção de Minuto Mecânico.... 25
4.4. Acessórios 25
5.LIMPEZA E MANUTENÇÃO 26
5.1. Limpeza 26
5.2. Manutenção....28
6.RESOLUÇÃO DE PROBLEMAS E TRASPORTE 29
6.1. Resolução de problemas....29
6.2. Transporte 30
7. ESPECIFICAÇÕES TÉCNICAS.... 31
7.1. Mesa do Injetor....31
7.2. Ficha Energética....32

1. INSTRUÇÕES DE SEGURANÇA

• Leia cuidadosamente todas as instruções antes de utilizar o seu eletrodoméstico e guarde-as num local conveniente para consulta quando necessário.
• Este manual foi preparado para mais do que um modelo, portanto, o seu eletrodoméstico poderá não possuir algumas das características aqui descritas. Por esta razão, é importante tomar particular atenção a quaisquer imagens aquando da leitura do manual operativo.

1.1. AVISOS GERAIS DE SEGURANÇA

- Este eletrodoméstico pode ser utilizado por crianças com 8 anos de idade e superior e por pessoas (incluindo crianças) com capacidades mentais, sensoriais e físicas reduzidas ou com falta de experiência ou conhecimento a menos que tenham sido supervisionados ou tenham recebido instruções relativamente à utilização do eletrodoméstico de forma segura e que tenham entendido os perigos envolvidos. As crianças não devem brincar com o eletrodoméstico. À limpeza e a manutenção por parte do utilizador não deverão ser realizadas por crianças sem supervisão.

NOTA: O eletrodoméstico e as partes acessíveis ficam quentes durante a utilização. Deverá ser tido cuidado para evitar tocar nos elementos quentes. Mantenha crianças com idade inferior a 8 anos afastadas a menos que tenham supervisão contínua.

NOTA: Comida deixada sozinha numa placa com gordura ou óleo poderá ser algo perigoso e resultar em incêndio. NUNCA tente extinguir um incêndio com água. Desligue o eletrodoméstico e tape a chama para uma tampa ou cobertor de incêndio.

CUIDADO: o processo de cozedura tem de ser supervisionado. Um processo de cozedura curto tem de ser sempre supervisionado.

⚠️! NOTA: Perigo de incêndio: Não coloque itens sobre as superfícies de cozedura.
⚠️! NOTA: Se a superfície estiver rachada, desligue o eletrodoméstico para evitar a possibilidade de choque elétrico.

• Para modelos com tampa de placa incorporada, limpe quaisquer derrames da tampa antes de a utilizar e deixe que o fogão arrefeça antes de fechar a tampa.
• Não manuseie o eletrodoméstico através de um temporizador externo ou sistema de controlo remoto separado.

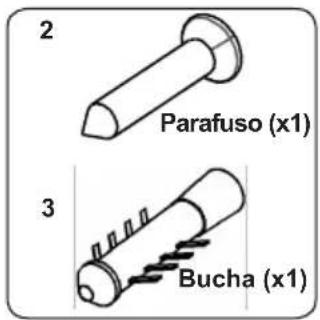

! NOTA: Para evitar que o eletrodoméstico se incline, os suportes de estabilização deverão ser instalados.

(Para informações detalhadas, consulte o guia do conjunto do kit anti inclinação.)

• Durante a utilização o eletrodoméstico irá ficar quente. Deverá ser tido cuidado para evitar tocar nos elementos quentes dentro do forno.
• As pegas podem ficar quentes após um curto período durante a utilização.
• Não utilize detergentes abrasivos ou escovas de arame para limpar as superfícies do forno. Estas podem riscar as superfícies sendo que isto poderá resultar em fracionamento da porta de vidro ou danos nas superfícies.
• Não utilize detergentes de vapor para limpar o eletrodoméstico.

⚠️! NOTA: Para evitar a possibilidade de choque elétrico, certifique-se de que desliga o eletrodoméstico antes de substituir a lâmpada.

⚠ CUIDADO: As partes acessíveis poderão ficar quentes quando cozinhar ou grelhar. Mantenha crianças afastadas do eletrodoméstico quando o mesmo estiver a ser utilizado.

• O seu eletrodoméstico é fabricado de acordo com todas as regulamentações e padrões locais e internacionais.
• Os trabalhos de manutenção e reparação só deverão ser realizados por técnicos de serviço autorizados. Os trabalhos de instalação e reparação que sejam realizados por técnicos não autorizados poderão ser perigosos. Não altere ou modifique, de forma alguma, as especificações do eletrodoméstico. Proteções de placa inadequadas poderão causar acidentes.
• Antes de conectar o seu eletrodoméstico, certifique-se de que as condições de distribuição local (natureza do gás e pressão do gás ou frequência e tensão da eletricidade) e os ajustes do eletrodoméstico são compatíveis. As especificações para este eletrodoméstico são identificadas na etiqueta.

CUIDADO: Este eletrodoméstico foi concebido apenas para cozinhar alimentos e serve apenas para uso doméstico. Não deverá ser utilizado para qualquer outro propósito ou em qualquer outra aplicação, como por exemplo, utilização não doméstica, em ambiente comercial ou para aquecer uma divisão.

• Não utilize as pegas da porta do forno para levantar ou mover o eletrodoméstico.
• Este eletrodoméstico não está conectado a um dispositivo de ventilação. Deverá ser instalado e conectado de acordo com as regulamentações de instalação atuais. Deverá ser dada atenção em particular aos requisitos relevantes relativamente à

ventilação.

• Se o queimador não acender após 15 segundos, páre de manusear o dispositivo e abra a porta do compartimento. Aguarde, pelo menos, 1 minuto antes de tentar acender novamente o queimador.
• Estas instruções só são válidas se o símbolo do país correto surgir no eletrodoméstico. Se o símbolo não surgir no eletrodoméstico, consulte as instruções técnicas que descrevem como modificar o eletrodoméstico para que coincida com as condições de utilização do país.

- Todas as medidas possíveis foram tomadas para assegurar a sua segurança. Uma vez que o vidro pode partir, deverá ser tido cuidado aquando da limpeza para evitar riscos. Evite bater ou danificar o vidro com acessórios.

- Certifique-se de que o cabo de alimentação não é preso ou danificado durante a instalação. Se o cabo elétrico estiver danificado, deverá ser substituído pelo fabricante, agente de serviço ou por pessoas qualificadas similares de modo a evitar perigos.

- Não deixe que crianças subam para a porta do forno ou se sentem na mesma enquanto esta estiver aberta.

- Se o seu eletrodoméstico possuir uma placa de cozedura fabricada de vidro ou vidro de cerâmica: ⚠️ CUIDADO: “No caso de quebra do vidro da placa”: - desligue imediatamente todos os queimadores e quaisquer elementos de aquecimento elétrico e isole o eletrodoméstico da alimentação elétrica, - não toque na superfície do eletrodoméstico, - não utilize o eletrodoméstico.

- Deve manter as crianças e os animais afastados deste aparelho.

1.2. AVISOS DE INSTALAÇÃO

• Não manuseie o eletrodoméstico antes de o mesmo estar totalmente instalado.
• O eletrodoméstico deverá ser instalado por um técnico autorizado. O fabricante não é responsável por quaisquer danos que possam ter ocorrido devido de uma colocação e instalação ineficientes por parte de pessoas não autorizadas.
• Quando o eletrodoméstico for desembalado, certifique-se de que não foi danificado durante o transporte. No caso de um defeito, não utilize o eletrodoméstico e contacte um agente de serviço qualificado imediatamente. O material utilizado no embalamento (nylon, agrafos, isopor, etc.) poderá ser perigoso para crianças e deverão ser imediatamente removidos e recolhidos.
• Proteja o seu eletrodoméstico da atmosfera. Não o exponha ao sol, à chuva, à neve, ao pó ou a humidade em excesso.
• Os materiais que rodeiam o eletrodoméstico (ou seja, armários) deverão conseguir suportar uma temperatura mínima de 100 °C.
• O aparelho não pode ser instalado atrás de uma porta decorativa para evitar sobreaquecimento.

1.3. DURANTE A UTILIZAÇÃO

• Quando utilizar o seu forno pela primeira vez é provável que note um ligeiro odor. Isto é perfeitamente normal e causado pelos materiais de isolamento nos elementos do aquecedor. Sugerimos que, antes de utilizar o seu forno pela primeira vez, o deixe vazio e o coloque à temperatura máxima durante 45 minutos. Certifique-se de que o ambiente no qual o produto é instalado é bem ventilado.
• Tome cuidado quando abrir a porta do forno durante ou após a cozedura. O vapor quente do forno

poderá causar queimaduras.

• Não coloque materiais inflamáveis ou combustíveis em ou próximo do eletrodoméstico enquanto o mesmo estiver a funcionar.
• Não pulverize aerossóis próximo ao aparelho enquanto este estiver a funcionar.
• Utilize sempre luvas para remover e substituir a comida no forno.
• Sob nenhumas circunstâncias deve o forno ser revestido com papel de alumínio, pois pode sobreaquecer.
• Não coloque pratos ou tabuleiros diretamente na base do forno enquanto cozinha. A base torna-se extremamente quente e pode danificar o produto.

Não deixe o fogão sozinho quando cozinhar com óleos líquidos ou sólidos. Os mesmos poderão pegar fogo em condições de aquecimento extremas. Nunca coloque água sobre as chamas que são causadas pelo óleo, ao invés disso, desligue o fogão e cubra a panela com a tampa ou com um cobertor de incêndio.

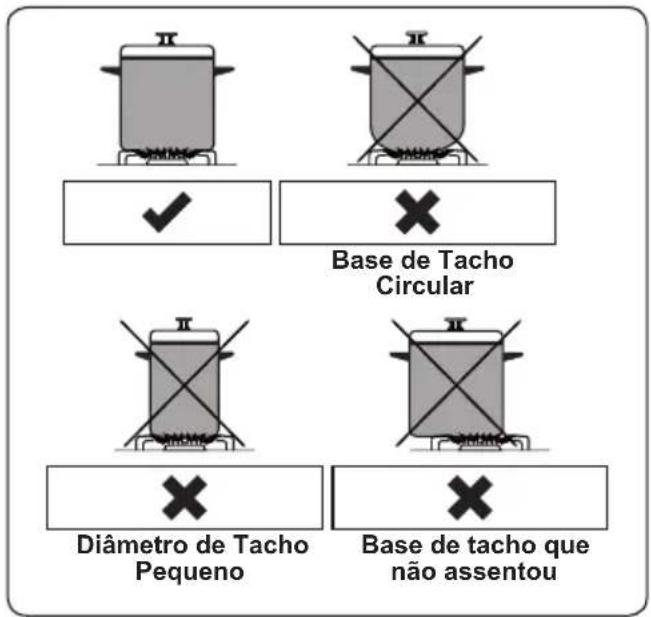

• Coloque sempre as panelas no centro da zona de cozedura e coloque as pegas numa posição segura para que não fiquem presas.
• Se o produto não for utilizado durante um longo período de tempo, desligue o interruptor de controlo principal. Feche a válvula de gás quando eletrodomésticos a gás não estiverem a ser utilizados.
• Certifique-se de que os botões giratórios de controlo do eletrodoméstico estão sempre na posição “0” (stop) quando o eletrodoméstico não estiver a ser utilizado.
• Os tabuleiros inclinam-se quando puxados para fora. Tome cuidado para não derramar ou deixar

cair comida quente quando da remoção da mesma do forno.

CUIDADO: A utilização de um eletrodoméstico a gás resulta na produção de calor, humidade e produtos de combustão na divisão em que foi instalado. Certifique-se de que a cozinha está bem ventilada, especialmente quando o eletrodoméstico estiver a ser utilizado, mantenha os orifícios de ventilação natural abertos ou instale um dispositivo de ventilação mecânica (exaustor de extração mecânica).

• A utilização intensiva e prolongada do eletrodoméstico poderá exigir ventilação adicional, como por exemplo, abrindo uma janela ou, para uma ventilação mais eficiente, por exemplo, aumentando o nível de ventilação mecânica sempre que necessário.
• Utilize a grelha com a porta do forno aberta e utilize sempre a proteção de calor da grelha colocada fornecida com o produto. Nunca utilize o queimador da grelha com a porta do forno aberta.

⚠ CUIDADO: As tampas de vidro poderão quebrar quando aquecidas. Desligue todos os queimadores e deixe que a superfície da placa arrefeça antes de fechar a tampa.

• Não coloque nada na porta do forno quando a mesma estiver aberta. Isto poderá desequilibrar o forno ou danificar a porta.
• Não coloque itens inflamáveis ou pesados (por exemplo, nylon, saco de plástico, papel, pano, etc.) na gaveta. Isto inclui tachos e panelas com acessórios de plástico (por exemplo, pegas).

⚠ CUIDADO: A superfície interior do compartimento de armazenamento poderá ficar quente quando o eletrodoméstico estiver a ser utilizado. Evite tocar na superfície interior.

- Não pendure toalhas, panos de cozinha ou roupas no eletrodoméstico ou nas suas pegas.

1.4. DURANTE A LIMPEZA E MANUTENÇÃO

• Certifique-se de que o seu eletrodoméstico está desligado da alimentação principal antes de realizar qualquer operação de limpeza ou manutenção.
• Não retire os botões giratórios de controlo para limpar o painel de controlo.
• Para manter a eficiência e a segurança do seu eletrodoméstico, recomendamos que utilize sempre peças suplentes originais e que contacte os agentes de serviço autorizados sempre que necessário.

Declaração de Conformidade CE

CE Declaramos que os nossos produtos cumprem com as Diretivas, Decisões e Regulamentações Europeias e com os requisitos listados nos padrões referenciados.

Este eletrodoméstico foi indicado para ser apenas utilizado para cozinhar em casa. Qualquer outra utilização (como por exemplo, aquecer uma divisão) é inadequada e perigosa.

As instruções operativas aplicam-se a vários modelos. Poderá notar diferenças entre estas instruções e o seu modelo.

Eliminação da sua máquina antiga

Este símbolo no produto ou na embalagem indica que este produto não poderá ser tratado como resíduo doméstico. Ao invés disso, deverá ser entregue no ponto de recolha adequado para a reciclagem de equipamento elétrico e eletrónico. Ao assegurar que este produto é eliminado corretamente, irá ajudar a evitar consequências potencialmente negativas para o ambiente e para a saúde humana que poderiam, de outra forma, ser causadas pelo manuseamento inadequado de resíduos deste produto. Para informações mais detalhadas sobre a reciclagem deste produto, por favor, contacte a secretaria da sua cidade, o seu serviço de eliminação de resíduos domésticos ou o revendedor onde adquiriu este produto.

2. INSTALAÇÃO E PREPARAÇÃO PARA UTILIZAÇÃO

NOTA: Este eletrodoméstico deverá ser instalado por uma pessoa de serviço autorizada ou técnico qualificado, de acordo com as instruções neste guia e em conformidade com as regulamentações locais atuais.

• A instalação incorreta poderá causas lesões ou danos, pelos quais o fabricante não assume qualquer responsabilidade e para os quais a garantia não será válida.
• Antes da instalação, certifique-se de que as condições de distribuição local (tensão elétrica e frequência e/ou natureza do gás e da pressão de gás) e os ajustes do eletrodoméstico são compatíveis. As condições de ajuste para este eletrodoméstico são identificadas na etiqueta.
• As leis, decretos, diretivas e padrões em vigor no país de utilização devem ser seguidos (regulamentações de segurança, reciclagem adequada de acordo com as regulamentações, etc.).
• Se o produto incluir guias de prateleira amovíveis (prateleiras de grelha) e se o manual do utilizador incluir receitas como iogurte, as prateleiras de grelha devem ser removidas e deve utilizar o forno no modo de confeção definido. As informações relativas à remoção da prateleira de grelha estão incluídas na secção LIMPEZA E MANUTENÇÃO.

2.1. INSTRUÇÕES PARA O INSTALADOR

Requisitos de ventilação

• Para divisões com um volume inferior a 5 m ^3 , é necessária uma ventilação permanente de 100 cm ^2 de área livre.
• Para divisões com um volume inferior a 5 m ^3 e 10 m ^3 , é necessária uma ventilação permanente de 50 cm ^2 de área livre, a menos que a divisão tenha uma porta que abra diretamente para o exterior sendo que neste caso não é necessária qualquer ventilação permanente.
• Para divisões com volume superior a 10 m ^3 , não é necessária uma ventilação permanente.

Importante: Independentemente do tamanho da divisão, todas as divisões deverão ter acesso direto para o exterior através de uma janela aberta ou equivalente.

Esvaziar gases queimados do ambiente

Os eletrodomésticos a gás expelem gás queimado para o exterior, diretamente ou através de um exaustor com uma chaminé. Se não for possível instalar o exaustor, instale uma ventoinha na janela ou na parede que tenha acesso a ar fresco. A ventoinha deverá ter a capacidade de alterar o volume de ar na cozinha a um mínimo de 4 a 5 vezes por hora.

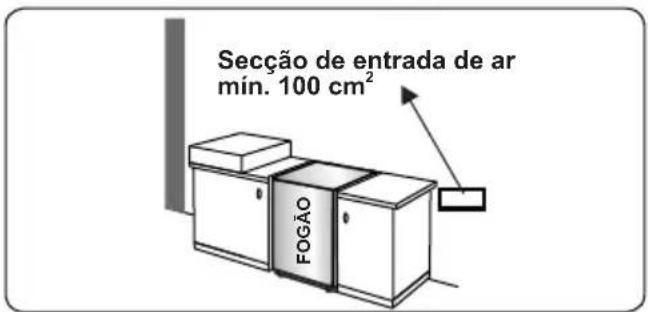

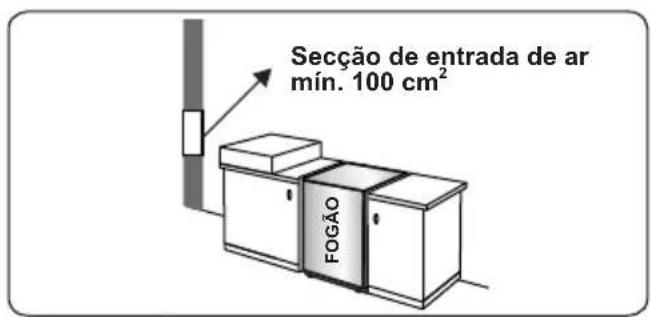

Secção de entrada de ar mín. 100 cm² FOGÃO

Secção de entrada de ar mín. 100 cm² FOGÃO

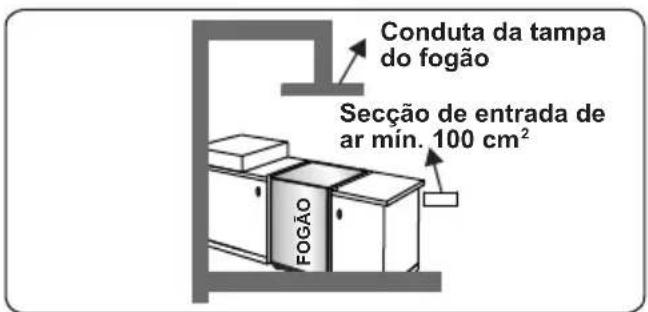

Conduta da tampa do fogão Secção de entrada de ar mín. 100 cm² FOGÃO

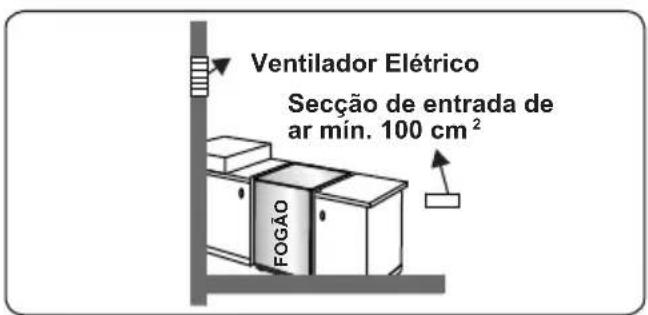

Ventilador Elétrico Secção de entrada de ar mín. 100 cm² FOGÃO

Instruções gerais

- Após a remoção do material de embalamento do eletrodoméstico e seus acessórios, certifique-se de que

o eletrodoméstico não está danificado. Se suspeitar de qualquer dano, não o utilize e contacte, imediatamente uma pessoa de serviço autorizada ou técnico qualificado.

• Certifique-se de que não existem materiais inflamáveis ou combustíveis nas proximidades, como por exemplo, cortinas, óleo, roupas, etc. que possam pegar fogo.
• A bancada e a mobília circundante ao eletrodoméstico deverão ser fabricadas de materiais resistentes a temperaturas acima de 100 °C.
• O eletrodoméstico não deverá ser instalado diretamente por cima de uma máquina de lavar loiça, frigorífico, congelador, máquina de lavar ou máquina de secar.
• O eletrodoméstico poderá ser colocado perto de outra mobília desde que, na área onde o eletrodoméstico for colocado, a altura da mobília não exceda a altura da bancada.

2.2. INSTALAÇÃO DO FOGÃO

• Se a mobília da cozinha for mais alta do que a bancada, deverá estar a pelo menos 10 cm de distância das laterais do eletrodoméstico para circulação do ar.
• Deverá existir um espaço no mínimo de 2 cm em volta do eletrodoméstico para circulação do ar.
• Se um exaustor ou armário for instalado acima do eletrodoméstico, a distância de segurança entre a bancada e qualquer exaustor / armário deverá ser a que se indica abaixo.

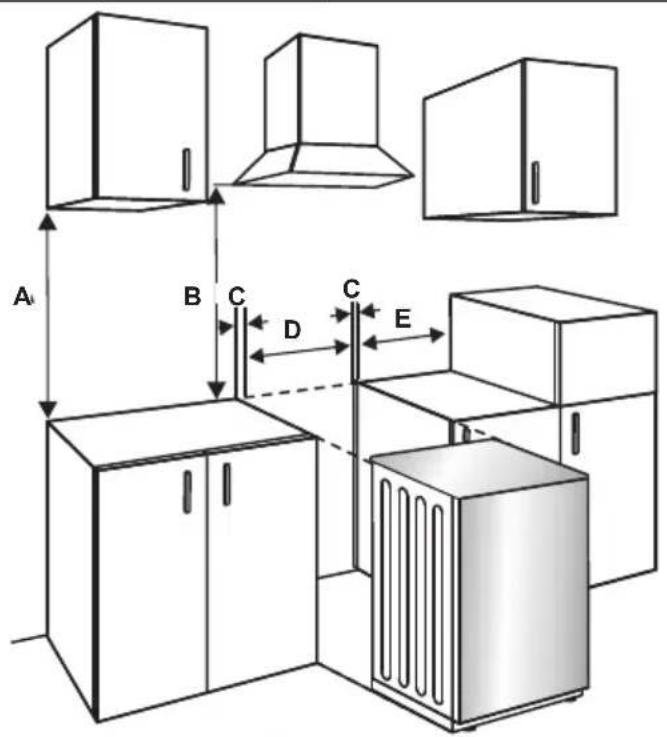

A (mm) Armário 420
B (mm) Exaustor 650 / 700
C (mm) 20
P (mm)	Largura do produto
E (mm) 100

A B C D C E

2.3. LIGAÇÃO DE GÁS

Montagem da alimentação de gás e verificação de fugas

Conecte o eletrodoméstico é fabricado de acordo com todas as regulamentações e padrões locais e internacionais. Primeiro, verifique que tipo de gás está instalado no fogão. Estas informações estão disponíveis num autocolante na traseira do fogão. Pode

encontrar informações relacionadas com os tipos de gás adequados e com os injetores de gás adequados na tabela de dados técnicos. Verifique se a pressão de gás de alimentação coincide com os valores indicados na tabela de dados técnicos para conseguir fazer uma utilização eficiente e para assegurar o consumo de gás mínimo. Se a pressão do gás utilizado for diferente da dos valores indicados ou se não for

estável na sua área, poderá ser necessário para montar um regulador de pressão disponível na entrada de gás. Deverá contactar um centro de serviço autorizado para fazer estes ajustes.

Pontos que devem ser verificados durante a montagem da mangueira flexível

• Se a conexão de gás for realizada através de uma mangueira flexível fica na entrada de gás da placa, deverá ser fixado numa abraçadeira de tubo.
• Conecte o seu eletrodoméstico com uma mangueira curta e duradoura que seja o mais próxima possível da fonte de gás.

- O comprimento máximo permitido da mangueira é de 1,5 m.

- O dispositivo deve ser ligado em conformidade com as normas locais relativas ao gás.

- A mangueira deverá ser mantida longe de áreas que possam aquecer até temperaturas superiores a 90 °C.

- A mangueira não deverá estar rachada, estragada, dobrada ou vincada.

- Mantenha a mangueira longe de cantos afiados e objetos que se possam mover.

- Antes de montar a conexão, deverá certificar-se de que a mangueira não está danificada. Utilize água a ferver ou líquidos de fugas para realizar a verificação. Não utilize chamas abertas para verificar a fuga de gás.

- Todos os itens de metal que sejam utilizados durante a conexão de gás deverão estar livres de ferrugem. Verifique a data de validade de quaisquer componentes utilizados para a conexão.

Pontos que devem ser verificados durante a montagem da conexão de gás fixa

O método utilizado para montar uma conexão de gás fixa (conexão de gás com roscas, por exemplo, uma porca) varia de acordo com o país em que se encontra. As peças mais comuns para o seu país serão fornecidas com o seu eletrodoméstico. Quaisquer outras peças necessárias poderão ser fornecidas como peças suplentes.

Durante a conexão, mantenha sempre a porta no coletor de gás fixa enquanto roda a contraporca. Utilize chaves de tamanho adequado para uma conexão segura. Para superfícies entre diferentes componentes utilize sempre os selos fornecidos no kit de conversão de gás.

Os selos utilizados durante a conexão deverão também ser aprovados para utilização em ligações de gás. Não utilize selos de canalização para ligações de gás.

Lembre-se que este eletrodoméstico está pronto a ser conectado à alimentação de gás no país para o qual foi produzido. O principal país de destino está indicado na traseira do eletrodoméstico. Se necessitar de o utilizar noutro país, qualquer uma das conexões na imagem abaixo poderá ser necessária. Nesse caso, contacte as autoridades locais para saber mais sobre a conexão de gás correta.

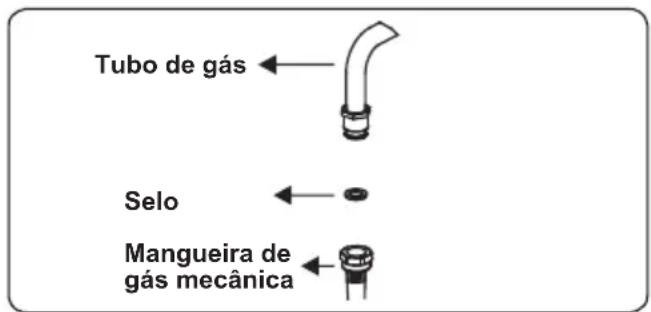

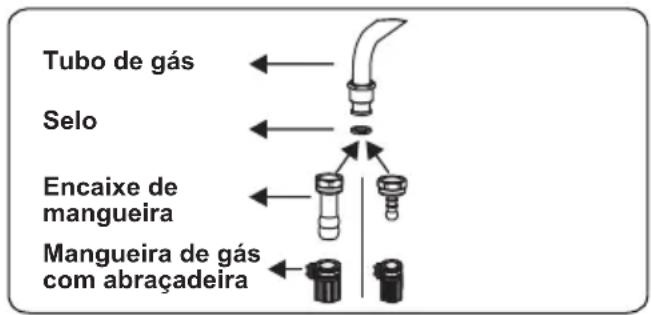

Tubo de gás Selo Encaixe de mangueira Mangueira de gás com abraçadeira

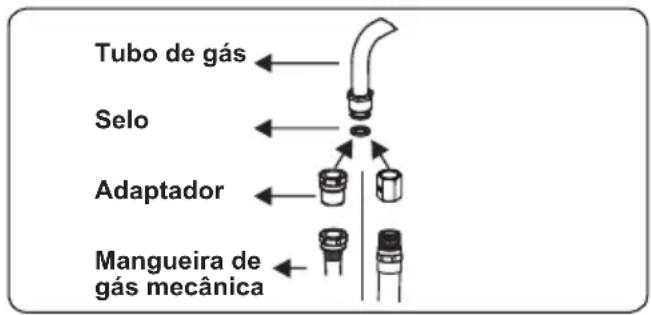

Tubo de gás Selo Adaptador Mangueira de gás mecânica

Tubo de gás Selo Mangueira de gás mecânica

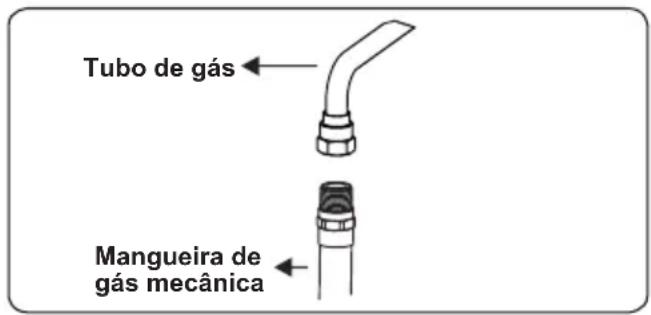

Tubo de gás Mangueira de gás mecânica

O fogão deverá ser instalado e mantido por um técnico de gás qualificado e registado de acordo com a legislação de segurança atual.

NOTA: Não utilize chamas abertas para verificar fugas de gás.

2.4. CONVERSÃO DE GÁS (SE DISPONÍVEL)

O seu eletrodoméstico foi criado para operar com gás GPL / GN. Os queimadores de gás podem ser adaptados a diferentes tipos de gás substituindo os injetores correspondentes e ajustando o tamanho de chama mínimo adequado ao gás em utilização. Para tal, os passos seguintes devem ser realizados:

Mudança de injetores

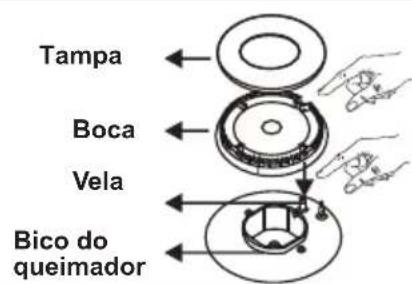

Queimadores de placa

• Corte a alimentação de gás principal e desligue o eletrodoméstico da alimentação elétrica principal.
• Remova as tampas do queimador e os adaptadores.

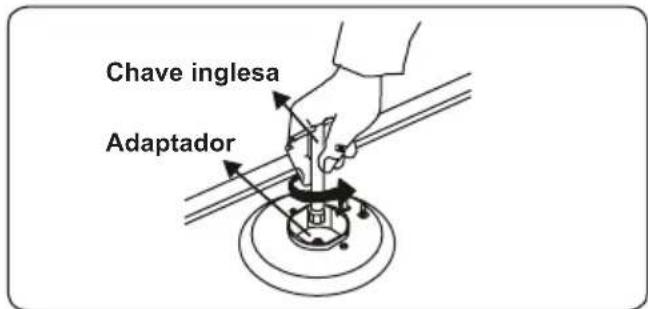

• Utilize uma chave inglesa de 7 mm para desaparafusar os injetores.
• Substitua o injetor pelos do kit de conversão de gás, com os diâmetros corretos para o tipo de gás que vai ser utilizado, de acordo com a tabela do injetor de gás.

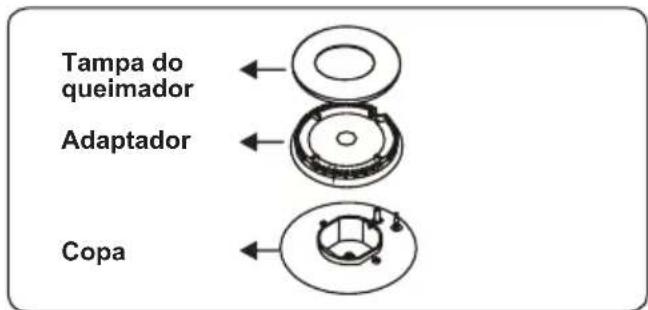

Tampa do queimador Adaptador Copa

Chave inglesa Adaptador

Injetores de Grelha / Forno (Se disponíveis)

Os injetores de grelha e forno são fixos na posição através de um único parafuso na ponta do queimador.

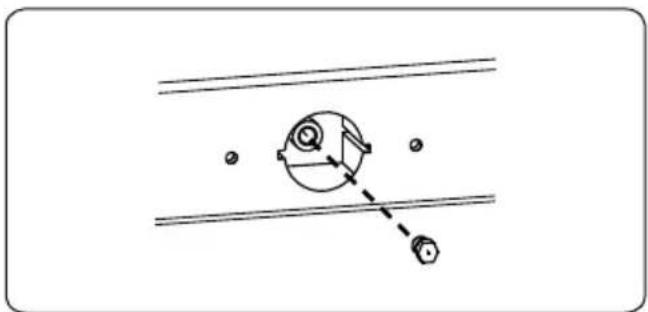

Para queimadores de forno, abra o

compartimento da gaveta e localize o parafuso de montagem debaixo do queimador. Remova o parafuso, mova o queimador na diagonal e o injetor será exibido na parte traseira da caixa do queimador.

Para queimadores de grelha, o parafuso já está visível. Remova o parafuso, mova o queimador na diagonal e o injetor será exibido na superfície traseira da cavidade do forno.

Remova os injetores utilizando uma chave inglesa de 7 mm e substitua o injetor pelo que consta do conjunto de peças suplentes. Certifique-se de que utiliza os diâmetros correspondentes adequados ao tipo de gás que vai ser utilizado, de acordo com a tabela de informações (que também é fornecida no kit de conversão de gás).

Ajustar a posição de chama mínima

Em primeiro lugar, certifique-se de que o eletrodoméstico está desligado da alimentação elétrica principal e de que a alimentação de gás está aberta. A posição de chama mínima é ajustada com um parafuso de cabeça chata localizado na válvula. Tal como indicado nas imagens baixo, para válvulas com um dispositivo de segurança de falha de chama, o parafuso localiza-se na lateral do eixo da válvula tal e para válvulas com dispositivo de segurança de falha de chama, o parafuso localiza-se no eixo da válvula. Para fazer ajustes à posição da chama de forma mais fácil, recomendamos que remova o painel de controlo (e o microinterruptor se o seu modelo possuir um) durante a alteração. O parafuso de bypass deverá ser libertado para conversão de GPL para gás natural. Para conversão de gás natural para GPL o

parafuso de bypass deverá ser apertado.

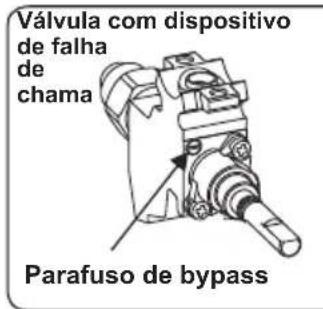

Válvula com dispositivo de falha de chama Parafuso de bypass

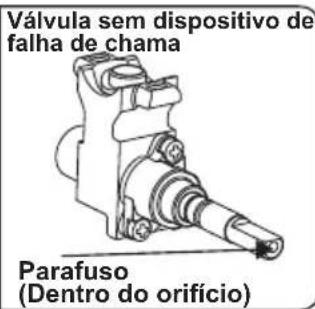

Válvula sem dispositivo de falha de chama Parafuso (Dentro do orifício)

Determinar a posição de chama mínima

Para determinar a posição mínima, acenda os queimadores e deixe-os na posição mínima. Retire os botões giratórios para obter acesso aos parafusos. Com a ajuda de uma pequena chave de fendas, aperte ou desaperte o parafuso de bypass em cerca de 90 graus. Quando a chama tiver um comprimento de pelo menos 4 mm, o gás está bem distribuído. Certifique-se de que a chama não morre quando passa do máximo para o mínimo. Crie um vento artificial com a sua mão na direção da chama para ver se as chamas estão estáveis. Para o queimador do forno, opere o queimador do forno na posição mínima durante 5 minutos, depois abra e feche a porta do forno 2 a 3 vezes para verificar a estabilidade da chama do queimador.

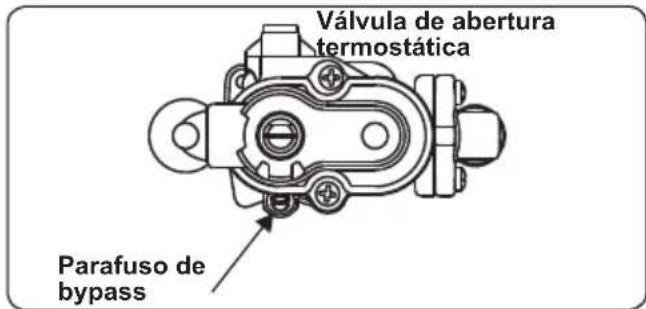

Válvula de abertura termostática Parafuso de bypass

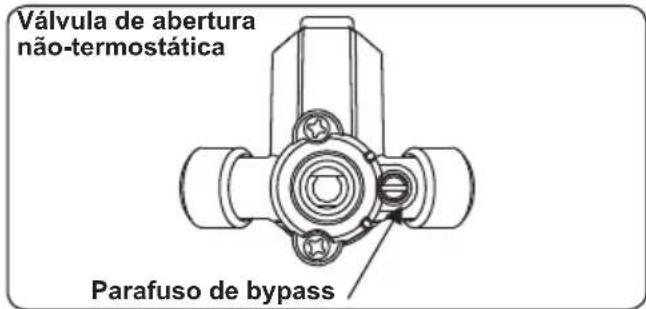

Válvula de abertura não-termostática Parafuso de bypass

Alterar a entrada de gás

Para alguns países, o tipo de entrada de gás pode ser diferente para gases GN / GPL. Neste caso, retire os componentes de conexão atual e as porcas (se existirem) e conecte a nova alimentação de gás de forma adequada. Em todas as condições, todos os componentes utilizados nas

conexões de gás deverão ser aprovados pelas autoridades internacionais e/ou locais. Em todas as conexões de gás, consulte a cláusula “Montagem de alimentação de gás e verificação de fugas” explicada acima.

2.5. SEGURANÇA E LIGAÇÃO ELÉTRICA (SE DISPONÍVEL)

NOTA: A ligação elétrica deste eletrodoméstico deverá ser realizada por uma pessoa de serviço autorizada ou técnico qualificado, de acordo com as instruções neste guia e em conformidade com as regulamentações locais atuais.

NOTA: O ELETRODOMÉSTICO DEVERÁ TER LIGAÇÃO A TERRA.

• Antes de conectar o eletrodoméstico à alimentação elétrica, a classificação de tensão do eletrodoméstico (indicada na placa de identificação do eletrodoméstico) deverá ser verificada quanto a correspondência com a tensão de alimentação elétrica disponível e a cablagem elétrica principal deverá conseguir manusear a classificação de tensão do eletrodoméstico (também indicada na placa identificadora).
• Durante a instalação, certifique-se de que são utilizados cabos isolados. Uma ligação incorreta poderá danificar o seu eletrodoméstico. Se o cabo principal estiver danificado e necessitar de ser substituído, a substituição deverá ser realizada por uma pessoa qualificada.
• Não utilize adaptadores, tomadas múltiplas e/ou extensões.
• O cabo de alimentação deverá ser mantido afastado de partes quentes do eletrodoméstico e não deverá ser dobrado ou comprimido. Caso contrário, o cabo poderá ficar danificado, causando um curto circuito.
• Se o eletrodoméstico não estiver conectado à alimentação principal com uma tomada (com pelo menos um espaçamento de contacto de 3 mm), deverá ser utilizado um interruptor isolador multipolar de modo a cumprir com as regulamentações de segurança.

• O eletrodoméstico foi criada para uma tensão de alimentação de 220-240 V\~. Se a sua alimentação for diferente, contacte pessoal de serviço autorizado ou um eletricista qualificado.

• O cabo elétrico (H05VV-F) deverá ter comprimento suficiente para ser conectado ao eletrodoméstico.

• O interruptor com fusível deverá ser facilmente acedido assim que o eletrodoméstico tiver sido instalado.
• Certifique-se de que todas as conexões estão bem apertadas.
• Fixe o cabo de alimentação no grampo do cabo e depois feche a tampa.

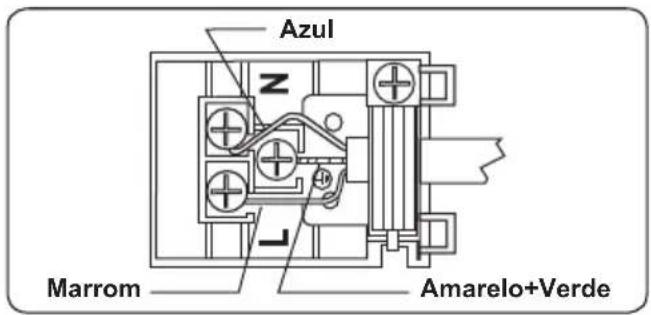

• A conexão da caixa terminal é colocada na caixa terminal.

Azul Marrom Amarelo+Verde

2.6. KIT ANTI INCLINAÇÃO

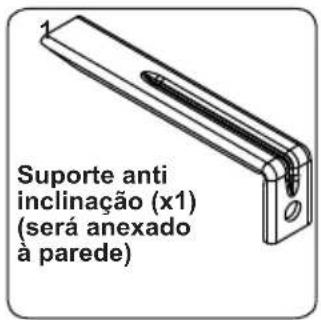

1 Suporte anti inclinação (x1) (será anexado à parede)

2 Parafuso (x1) 3 Bucha (x1)

O saco de documento contém um kit anti inclinação. Coloque livremente o suporte anti inclinação (1) na parede utilizando o parafuso (2) e a bucha (3) seguindo as medições indicadas na imagem e na tabela abaixo. Ajuste a altura do suporte anti inclinação para que fique alinhado com a ranhura no fogão e aperte o parafuso. Empurre o eletrodoméstico na direção da parede certificando-se de que o suporte anti inclinação é inserido na ranhura na traseira do eletrodoméstico.

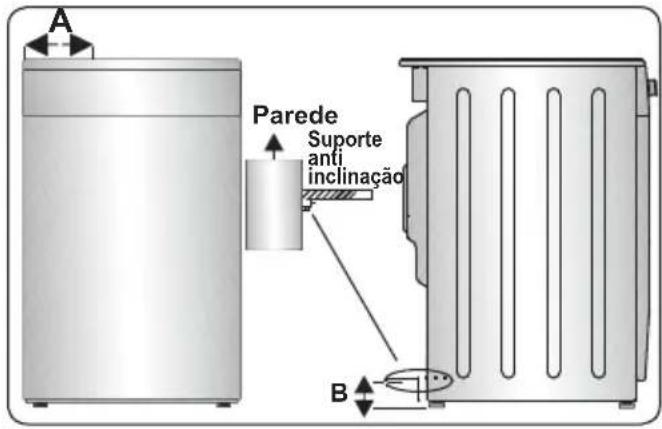

A Parede Suporte anti inclinação B

Dimensões do Produto (Largura x Profundidade x Altura) (Cm)	A (mm)	B (mm)
60 x 60 x 90 (Forno Duplo) 297,5 52
50 x 60 x 90 (Forno Duplo) 247,5 52
90 x 60 x 85 430 107
60 x 60 x 90 309,5 112
60 x 60 x 85 309,5 64
50 x 60 x 90 247,5 112
50 x 60 x 85 247,5 64
50 x 50 x 90 247,5 112
50 x 50 x 85 247,5 64

2.7. AJUSTAR OS PÉS

O seu produto assenta em quatro pés ajustáveis. Para um manuseamento seguro, é importante que o seu eletrodoméstico esteja corretamente equilibrado. Certifique-se de que o eletrodoméstico está nivelado para cozinhar. Para aumentar a altura do eletrodoméstico, rode os pés no sentido contrário ao dos ponteiros do relógio. Para diminuir a altura do eletrodoméstico, rode os pés no sentido dos ponteiros do relógio.

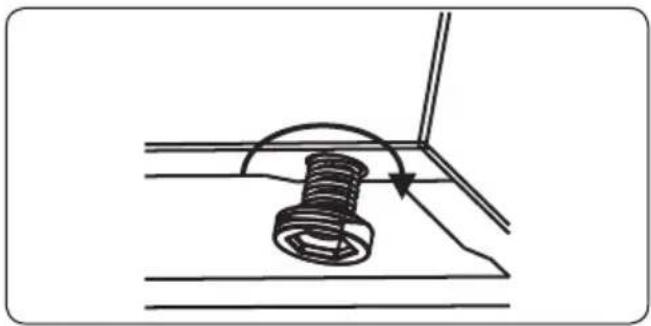

É possível elevar a altura do eletrodoméstico até 30 mm, ajustando os pés. O eletrodoméstico é pesado e recomendamos que um mínimo de 2 pessoas o levantem. Nunca arraste o eletrodoméstico.

Importante: As especificações do produto variam e a aparência do seu eletrodoméstico poderá ser diferente daquilo que é indicado nas imagens abaixo.

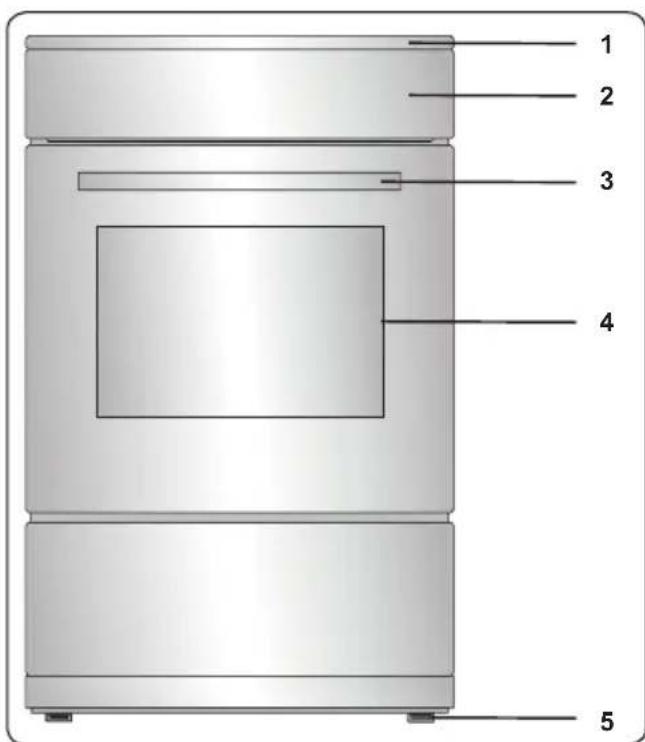

Lista de Componentes

1 2 3 4 5

1. Bancada
2. Painel de Controlo
3. Pega da Porta do Forno
4. Porta do Forno
5. Pés Ajustáveis

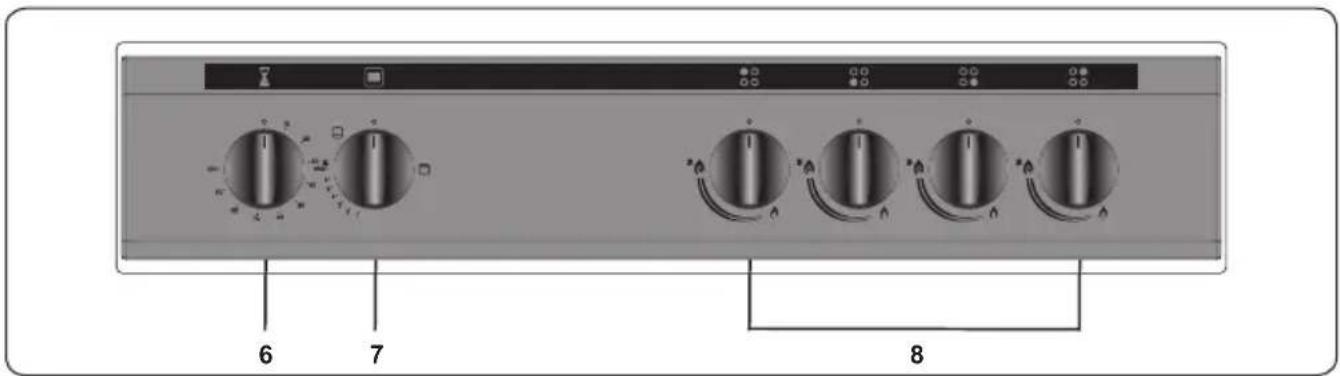

Painel de Controlo

6 7 8

1. Temporizador
2. Botão Giratório de Controlo do Forno
3. Botão Giratório de Controlo de Placa

4. UTILIZAÇÃO DO PRODUTO

4.1. UTILIZAÇÃO DE QUEIMADORES DE GÁS

Ignição dos queimadores

O símbolo de posição acima de cada botão giratório de controlo indica o queimador que o botão giratório controla.

Ignição manual dos queimadores de gás

Se o seu eletrodoméstico não estiver equipado com uma ajuda de ignição ou no caso de existir uma avaria na rede elétrica, siga os procedimentos listados abaixo.

Para queimadores de placa: Prima o botão giratório do queimador que deseja acender e mantenha-o premido enquanto o roda no sentido contrário ao dos ponteiros do relógio até que o botão giratório esteja na posição “maximum” (máximo). Continue a premir o botão giratório e mantenha um fósforo aceso, isqueiro ou outra ajuda manual na circunferência superior do queimador. Mova a fonte de ignição para longe do queimador assim que vir uma chama estável.

Para queimador de forno: Empurre e rode o botão giratório de controlo do forno no sentido contrário ao dos ponteiros do relógio até que o botão giratório esteja na posição “maximum” (máximo). Segure um fósforo aceso, isqueiro ou outra ajuda manual junto ao orifício de ignição que se localiza no canto esquerdo frontal do queimador. Mova a fonte de ignição para longe assim que vir uma chama estável.

Para queimador de grelha: Empurre e rode o botão giratório de controlo da grelha no sentido dos ponteiros do relógio até que o marcador no botão giratório esteja no sinal de grelha. Continue a premir o botão giratório e mantenha um fósforo aceso, isqueiro ou outra ajuda manual nos orifícios do queimador. Mova a fonte de ignição para longe do queimador assim que vir uma chama estável.Dispositivo de segurança de chamas

Bicos de placa

As placas equipadas com um dispositivo de segurança de chamas protege no caso das chamas se apagarem acidentalmente. Por este motivo, durante a ignição, mantenha o manípulo pressionado até ver chamas estáveis.

Mantenha o controlo durante entre 10 a 15 segundos depois do bico se ter acendido. Soltar o controlo cedo demais irá apagar as chamas.

Se isso acontecer, o dispositivo irá bloquear as linhas de gás dos bicos e irá evitar a acumulação de gás não queimado. Espere 90 segundos antes de voltar a reaceder um bico de gás apagado.

Bicos do Forno / Grill (se disponível)

Independentemente do modelo do seu eletrodoméstico, todos os bicos do forno estão equipados com um dispositivo de segurança do gás. Por este motivo, durante a ignição, mantenha o manípulo do forno pressionado até ver chamas estáveis.

Mantenha o controlo durante entre 10 a 15 segundos depois do bico se ter acendido. Soltar o controlo cedo demais irá apagar as chamas.

Se as chamas se apagarem depois de soltar o manípulo, repita o processo de ignição. Se o bico do forno não se acender depois de manter o manípulo do bico pressionado durante 30 segundos, abra a porta do forno e não tente voltar a reacendê-lo durante, pelo menos, 90 segundos. Se as chamas do forno se apagarem acidentalmente, repita o mesmo procedimento.

4.2. CONTROLOS DE PLACA

Queimador de placa

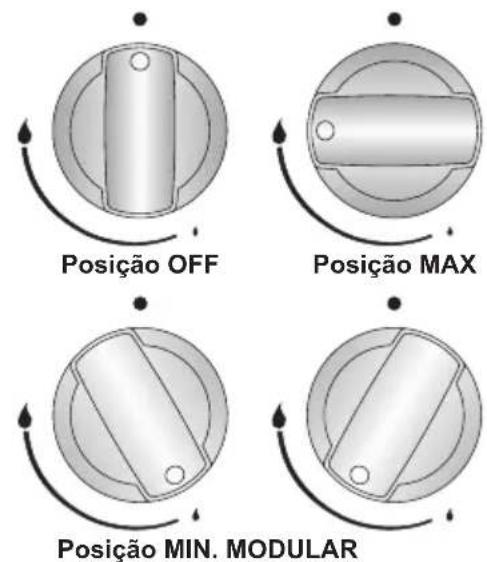

O botão giratório tem 3 posições: off (0), máximo (símbolo de chama grande) e mínimo (símbolo de chama pequena). Acenda o queimador com o botão giratório na posição “máximo”; poderá então ajustar a força da chama entre as posições “máxima” e “mínima”. Não opere os queimadores quando o botão giratório estiver entre as posições “máxima” e “mínima”.

Após acender, verifique visualmente as chamas. Se vir uma ponta amarela, chama levantada ou instável, desligue o fluxo de gás e depois verifique a unidade das tampas do queimador e as bocas assim que tiverem arrefecido. Certifique-se de que não existe líquido nas tampas do queimador. Se o queimador acender acidentalmente, desligue os queimadores, ventile a cozinha com ar fresco e aguarde, pelo menos, 90 segundos antes de tentar acender novamente.

Tampa Boca Vela Bico do queimador

Para desligar os queimadores da placa, rode o botão giratório do queimador da placa no sentido dos ponteiros do relógio para a posição '0' para que o marcador no botão giratório do queimador da placa aponte para cima.

A sua placa tem queimadores de diferentes diâmetros. Irá perceber que a forma mais económica de utilizar gás é escolher o queimador de gás com tamanho correto para o tamanho da sua panela e colocar a chama na posição “mínima” assim que for atingido o ponto de ebulição. Recomendamos que cubra sempre a sua panela para evitar perda de calor. Para obter um desempenho máximo dos queimadores principais, sugerimos que

utilize tachos com os seguintes diâmetros de fundo plano. Utilizando tachos mais pequenos do que as dimensões mínimas indicadas abaixo irão criar perda de energia.

Certifique-se de que as pontas das chamas não se espalham para fora da circunferência exterior do tacho uma vez que isto pode danificar os acessórios de plástico, como por exemplo, pegas.

Desligue a válvula de controlo de gás principal quando os queimadores não estiverem a ser utilizados durante períodos prolongados de tempo.

NOTA:

• Utilize apenas panelas de fundo plano com bases espessas.
• Certifique-se de que o fundo da panela está seco antes de a colocar no queimador.
• A temperatura das partes acessíveis poderá ficar alta enquanto o eletrodoméstico está a funcionar. É imperativo que crianças e animais sejam mantidos afastados dos queimadores durante e após a cozedura.
• Após a utilização, a placa mantém-se muito quente durante um período de tempo prolongado. Não lhe toque nem coloque qualquer objeto em cima.
• Nunca coloque facas, garfos, colheres e tampas em cima da placa uma vez que ficarão quentes e poderão causar queimaduras graves.
• Não deixe que as pegas das panelas ou quaisquer outros utensílios de cozinha para se projetem sobre a extremidade da bancada do fogão.

Base de Tacho Circular Diâmetro de Tacho Pequeno Base de tacho que não assentou

Controlos do Forno

Controlos do Queimador DO FORNO

Após acender o queimador do forno, pode ajustar a temperatura no interior do forno, conforme desejado, utilizando os números no painel de controlo ou o botão giratório. Os números mais altos fornecem temperaturas mais altas, enquanto que os mais baixos fornecem temperaturas mais baixas.

Descrição da Função
Máx. 6 5 4 3 2 1	Rode o controlo no sentidocontrário ao dos ponteiros dorelógio para definir a Marca deGás, conforme indicado.

Não manuseie o eletrodoméstico entre a posição "Off" e o primeiro marcador de temperatura no sentido contrário ao dos ponteiros do relógio. Utilize sempre o forno entre as definições máxima e mínima. Quando desligar o forno, rode o botão giratório no sentido dos ponteiros do relógio até à posição "0".

Pré-aquecimento

Recomendamos que pré-aqueça o forno durante 10 minutos. Para receitas que necessitem de temperaturas altas, como por exemplo, pão, bolos, scones ou soufflés, são atingidos melhores resultados se o forno tiver sido pré-aquecido. Para melhores resultados aquando da cozedura de refeições congeladas ou prontas, pré-aqueça sempre o forno primeiro.

Cozinhar

- Certifique-se de que a comida é colocada no centro da prateleira e de que existe espaço suficiente em volta do tabuleiro de cozedura / prato para

permitir uma máxima circulação.

- Coloque os pratos num tabuleiro de cozedura adequado na prateleira para evitar que derrame para a base do forno e para ajudar a reduzir a quantidade de limpeza necessária.

- O material e o acabamento do tabuleiro de cozedura e dos pratos utilizados irá afetar a cozedura da base. Utensílios esmaltados, escuros, pesados ou não aderentes aumentam a cozedura da base. Tabuleiros de alumínio brilhante ou de aço polido refletem o calor e reduzem a cozedura da base.

- Quando cozinhar mais do que um prato do forno, coloque os pratos no centro em prateleiras diferentes ao invés de juntar vários pratos numa prateleira, isto irá permitir que o calor circule livremente para melhores resultados de cozedura.

- Se estiver a cozinhar mais do que um tabuleiro de itens similares, por exemplo, bolos ou biscoitos, troque os tabuleiros durante a cozedura ou retire o tabuleiro superior quando a comida estiver cozinhada e coloque o tabuleiro inferior na prateleira superior para terminar a cozedura.

- Não coloque tabuleiros de cozedura diretamente na base do forno uma vez que interfere com a circulação de ar no forno e poderá levar à queimadura da base. Utilize a posição da prateleira inferior.

Controlos do Queimador da Grelha

Descrição da Função
	Rode o controlo no sentido dos ponteiros do relógio para definir a grelha.

CUIDADO: As partes acessíveis poderão ficar quentes enquanto a grelha estiver a ser utilizada.

Crianças não se deverão aproximar. Assim que acionar o queimador, coloque a proteção de calor de grelha debaixo do painel de controlo. Depois, levante a porta do forno para cima, devagar, até que páre na posição semiaberta (aproximadamente a 30 °) e toque na proteção de calor.

Montar a proteção de calor de grelha (se disponível)

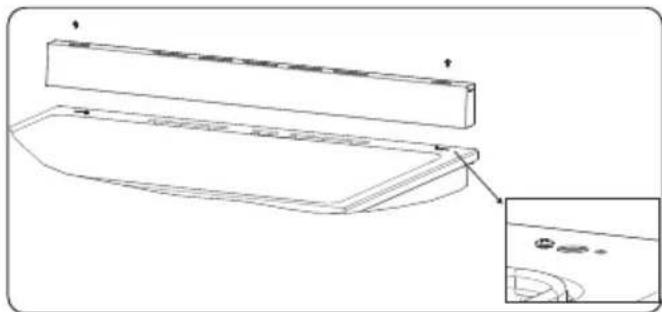

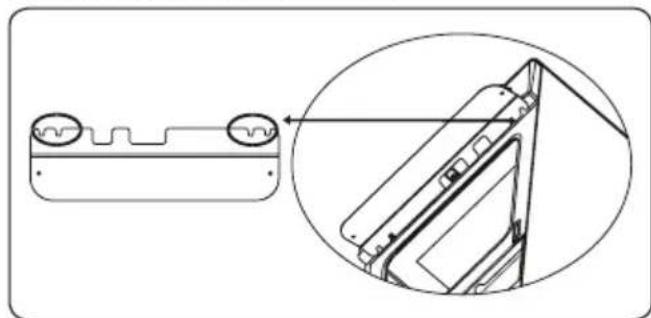

Segure a proteção de calor com os avisos virados para cima. Existem duas pequenas ranhuras do lado direito e do lado esquerdo na extremidade traseira da proteção, tal como indicado na imagem.

Existem dois parafusos equipados com buchas debaixo do painel de controlo do forno. Alinhe as buchas com as ranhuras de montagem para que a proteção se localize entre o painel de controlo e a bucha. Empurre a proteção no sentido do eletrodoméstico até que esteja bem colocada no lugar.

Cozinhar

- O queimador da grelha cria uma fonte de calor constante e não pode ser ajustada entre as posições máxima e mínima. Quando desligar o queimador da grelha, rode o botão giratório no sentido dos ponteiros do relógio até à posição “0”.

- Coloque um tabuleiro na prateleira debaixo da grelha para recolher pingos de óleo ou de gordura durante o grelhar.

- Coloque a rede de arame na prateleira mais acima, certificando-se de que a comida não toque no queimador da grelha.

- Pré-aqueça a grelha no máximo durante alguns minutos antes de selar bifes ou tostar. Os alimentos deverão ser virados durante a cozedura, conforme necessário.

- Os alimentos deverão ser bem secos antes de serem grelhados para minimizar o espirrar. Esfregue carne

magra e peixe com um pouco de óleo ou manteiga derretida para os manter humedecidos durante a cozedura.

• Os alimentos deverão ser colocados no centro da grelha para permitir uma máxima circulação de ar.
• Nunca tape o grelhador ou a grelha com película uma vez que isto poderá originar um incêndio.
• Se o seu eletrodoméstico tiver um conjunto manual e grelhador como acessório, consulte a secção de acessórios quanto à sua utilização.

NOTA: Certifique-se de que a grelha está desligada antes de fechar a porta.

De acordo com o tipo de grelhador (a gás ou elétrico) dos seus aparelhos, selecione a tabela de cozedura adequada

Função	Pratos			min.
Grelhador a gás	Bife (~2 cm de espessura)	4 Máx. 40-50
	Coxas de frango 4	Máx. 45-55
	Assado no espeto*	3 Máx. 110-120
	Peixe inteiro (~0,5-0,7 kg)	4 Máx. 15-25
	Pedaços de peixe	4 Máx. 20-30
	Salsichas 4 Máx. 20-30
	Fatias de pão para tostar	4 Máx. 4-5
	Fatias de pão com recheios	4 Máx. 6-7
Grelhador elétrico	Bife (~2 cm de espessura)	5 Máx. 35-45
	Frango inteiro (~1,5 kg)	3 Máx. 60-70
	Coxas de frango 4	Máx. 40-50
	Assado no espeto*	3 Máx. 110-120
	Peixe inteiro (~0,5-0,7 kg)	4 Máx. 25-35
	Pedaços de peixe	4 Máx. 20-30
	Salsichas 4 Máx. 15-25
	Fatias de pão para tostar	5 Máx. 3-4
	Fatias de pão com recheios	5 Máx. 5-6

• Pré-aqueça durante 5 minutos antes de utilizar a função de grelhar.
• O tamanho da carne/peixe/aves afectará o tempo de cozedura.
• Após cerca de 1/2 a 2/3 do tempo recomendado para a carne/peixe/aves, vire-a.
• Se utiliza uma grelha de arame para fritar, coloque um tabuleiro vazio debaixo do grelhador para recolher o óleo/suco que possa escorrer dos alimentos.

*A função de assar no espeto varia consoante o modelo do produto. Pode não estar disponível no seu produto.

4.3. UTILIZAÇÃO DO TEMPORIZADOR DE PROTEÇÃO DE MINUTO MECÂNICO

Descrição da Função
0......100	Operar ajustando o temporizador

Rode o botão giratório do Temporizador no sentido dos ponteiros do relógio para definir o tempo de cozedura desejado. Quando o temporizador chegar a zero, irá soar um aviso sonoro. O forno irá permanecer ligado até que o controlo do forno seja desligado.

4.4. ACESSÓRIOS

Proteção de Calor de Grelha

NOTA

Quando a grelha estiver a ser utilizada durante mais de 15 minutos, coloque sempre a proteção de calor fornecida para evitar que os botões giratórios sobreaqueçam. Tome cuidado para evitar tocar na proteção de calor aquando do fecho da porta do forno. Permita que a proteção de calor arrefeça antes da remoção.

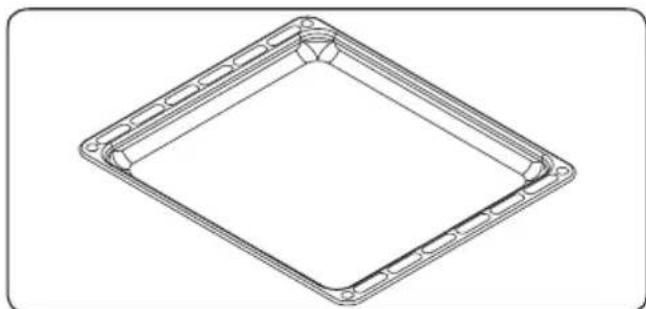

O tabuleiro raso é mais adequado para cozinhar bolos.

Coloque o tabuleiro em qualquer calha e empurre-o até ao final para se certificar de que está colocado corretamente.

A placa para salpicaduras é anexada à bancada com dois parafusos.

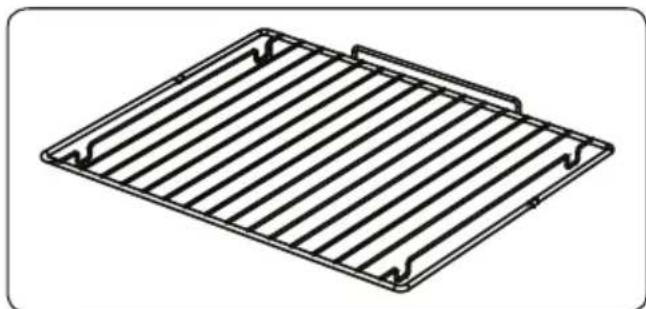

A rede de arame deverá ser utilizada para grelhar ou para processar alimentos em recipientes que podem ir ao forno.

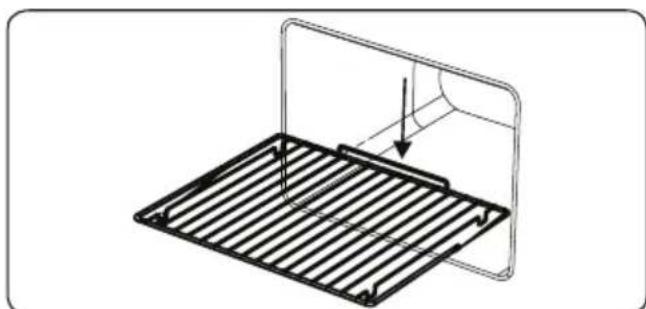

Coloque a grelha corretamente em qualquer suporte de prateleira correspondente na cavidade do forno e empurre-a até ao fim.

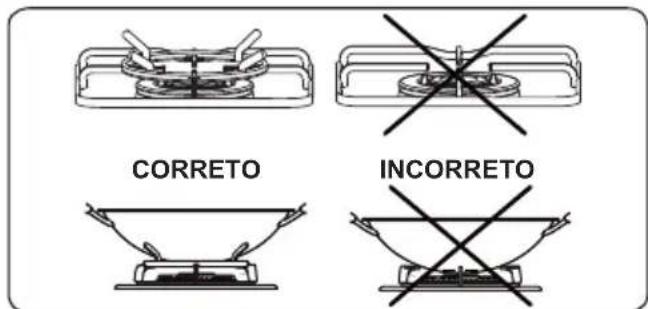

NOTA: Utilizar as panelas de wok sem o adaptador de wok poderá fazer com que o queimador avarie.

Não utilize o adaptador de wok com frigideiras de fundo plano. Não utilize frigideiras de fundo convexo sem o otador de wok.

5. LIMPEZA E MANUTENÇÃO

5.1. LIMPEZA

NOTA: Desligue o eletrodoméstico e deixe que o mesmo arrefeça antes de realizar a limpeza.

Instruções Gerais

- Verifique se os materiais de limpeza são os adequados e recomendados pelo fabricante antes de os utilizar no seu eletrodoméstico.

- Utilize detergentes em creme ou líquidos que não contenham partículas. Não utilize cremes cáusticos (corrosivos), pós de limpeza abrasivos, palha de aço ou ferramentas rígidas uma vez que estas podem danificar as superfícies do fogão.

Não utilize detergentes que contenham partículas uma vez que estas poderão arranhar o vidro, as partes esmaltadas e/ntadas do seu eletrodoméstico.

- Se houver derrame de quaisquer líquidos, limpe-os imediatamente para evitar que as partes fiquem danificadas.

Não utilize detergentes de vapor para

limpar qualquer parte do eletrodoméstico.

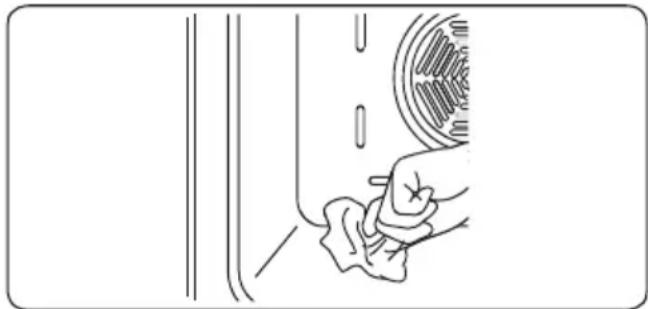

Limpar o Interior do Forno

• O interior dos fornos esmaltados é mais bem limpo quando o forno está quente.
• Limpe o forno com um pano suave embebido em água com sabão após cada utilização. Depois, limpe novamente o forno com um pano húmido e seque-o.
• Poderá necessitar de utilizar material de limpeza líquido ocasionalmente para limpar, na totalidade, o forno.

• Limpe a placa de gás com regularidade.
• Retire os suportes de panelas, tampas e bocas dos queimadores de placa.
• Limpe a superfície da placa com um pano suave embebido em água com sabão. Depois, limpe a superfície de placa novamente com um pano húmido e seque-o.
• Lave e enxague as tampas do queimador da placa. Não as deixe molhadas. Seque-as imediatamente com um pano seco.
• Certifique-se de que volta a montar todas as partes corretamente após a limpeza.
• As superfícies dos suportes das panelas poderão ficar riscadas com o tempo devido à utilização. Isto não é um problema de produção.

Não utilize palha de aço para limpar qualquer parte da placa.

Certifique-se de que não entra água nos queimadores uma vez que isto poderá bloquear os injetores.

• Limpe as partes de vidro do seu eletrodoméstico com regularidade.
• Utilize um detergente limpa-vidros para limpar o interior e o exterior das partes de vidro. Depois, enxague e seque-as adequadamente com um pano seco.

- Limpe as partes esmaltadas do seu

eletrodoméstico com regularidade.

- Limpe as partes esmaltadas com um pano suave embebido em água com sabão. Depois, limpe-as novamente com um pano húmido e seque-as.

Não limpe as partes esmaltadas enquanto ainda estão quentes da cozedura.

Não deixe vinagre, café, leite, sal, água, limão ou sumo de tomate em cima do esmalte durante um longo período de o.

Limpar as Partes em Aço Inoxidável (se disponíveis)

• Limpe as partes em aço inoxidável do seu eletrodoméstico com regularidade.
• Limpe as partes em aço inoxidável com um pano suave embebido em água. Depois, seque-as adequadamente com um pano seco.

Não limpe as partes em aço inoxidável enquanto ainda estão quentes da cozedura.

Não deixe vinagre, café, leite, sal, água, limão ou sumo de tomate em cima do aço inoxidável durante um longo período mpo.

Limpeza de superfícies pintadas (se disponível)

- Nódoas de tomate, polpa de tomate, ketchup, limão, derivados de óleo, leite, alimentos açucarados, bebidas açucaradas e café devem ser imediatamente limpas com um pano embebido em água morna. Caso estas manchas não sejam limpas e forem deixadas a secar nas superfícies, NÃO devem ser esfregadas com objetos duros (objetos pontiagudos, esfregões de palha de aço e plástico, esponjas para lavar loiça que possam danificar a superfície) ou produtos de limpeza que contenham elevados níveis de álcool, tira-nódoas, desengordurantes, produtos químicos abrasivos para a superfície. Caso contrário, poderá provocar a corrosão das superfícies pintadas a pó e o aparecimento de manchas. O fabricante não será responsabilizado por quaisquer danos causados pela utilização indevida de produtos e métodos de limpeza.

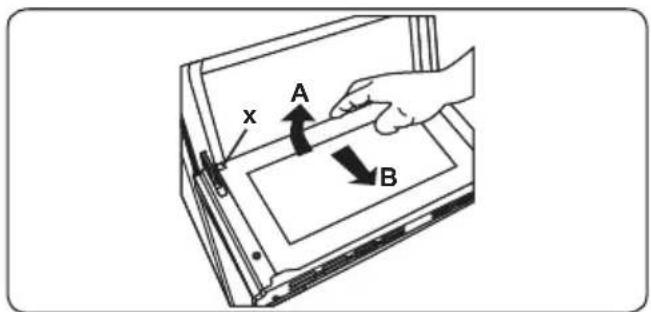

Remoção do Vidro Interior

Deve remover o vidro da porta do forno antes de limpeza, tal como indicado abaixo.

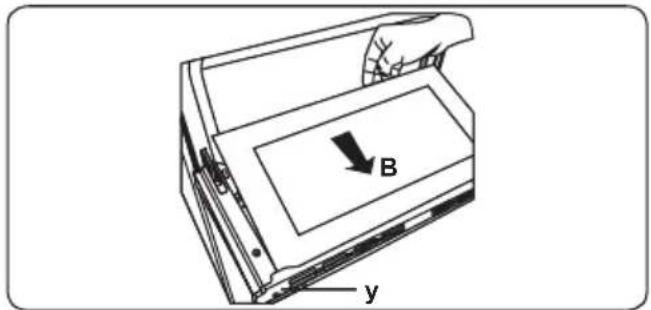

1. Empurre o vidro na direção de B e retire-o do suporte de localização (x). Puxe o vidro na direção de A.

x A B

Substituir o vidro interior:

1. Empurre o vidro na direção e debaixo do suporte de localização (y) na direção de B.

B y

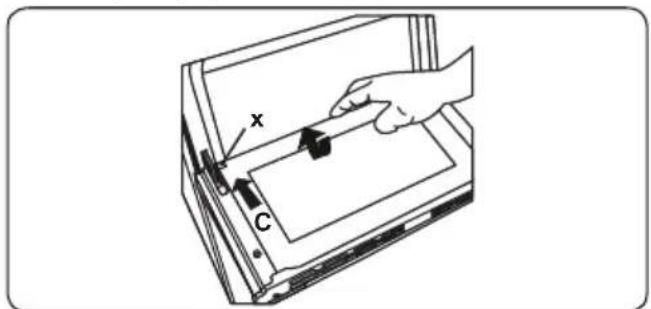

1. Coloque o vidro debaixo do suporte de localização (x) na direção de C.

x C

Se a porta do forno for uma porta de forno de vidro triplo, a camada de vidro tripla pode ser removida da mesma a que a segunda camada de vidro.

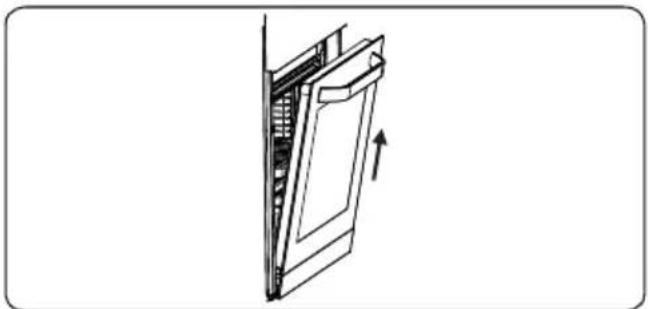

Remoção da Porta do Forno

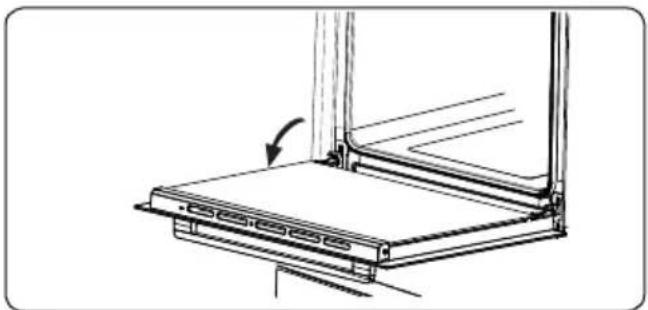

Antes de limpeza o vidro da porta do forno, deverá remover a porta do forno, tal como indicado abaixo.

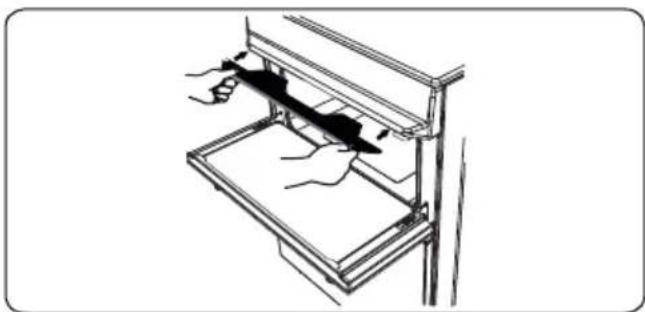

1. Abrir a porta do forno.

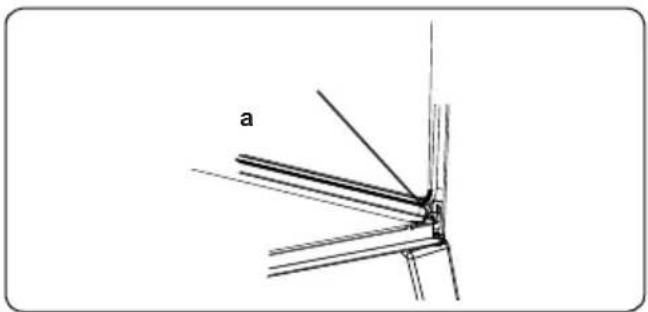

1. Abrir o suporte de selim (a) (com a ajuda de uma chave de fendas) até à posição final.

Pure mechanical linkage diagram without any text, numbers, or symbols

1. Fechar a porta até quase atingir a posição de fecho total e retire a porta puxando-a na sua direção.

NOTA: A manutenção deste eletrodoméstico deverá ser realizada apenas por uma pessoa de serviço autorizada ou por um técnico qualificado.

Outros Controlos

• Verifique periodicamente a data de vencimento do tubo de ligação do gás
• Verifique, periodicamente, o tubo de conexão de gás. Se for encontrado um defeito, contacte um fornecedor de serviço autorizado para proceder à substituição.
• Se for encontrado um defeito aquando do manuseamento dos botões giratórios de controlo do eletrodoméstico, contacte um fornecedor de serviços autorizado.

6. RESOLUÇÃO DE PROBLEMAS E TRASPORTE

6.1. RESOLUÇÃO DE PROBLEMAS

Se ainda assim tiver um problema com o seu eletrodoméstico, após a verificação destes passos de resolução de problemas básicos, por favor, entre em contacto com a pessoa de serviço autorizada ou com um técnico qualificado.

Problema Causa	Possível Solução
Forno e/ou grelha (se disponível) não funciona.	O forno e/ou a grelha poderão estar na posição 'off'.A pressão de fornecimento de gás poderá estar incorreta.A alimentação (se o eletrodoméstico tiver alimentação elétrica) está desligada.Os pés não foram montados.A bateria (se aplicável) poderá estar descarregada.	Verifique a posição do botão giratório de controlo.Verifique o fornecimento de gás e a pressão de gás.Verifique se existe alimentação elétrica. Verifique ainda se outros eletrodomésticos da cozinha estão a funcionar.Certifique-se de que não existe um bloco no fundo do eletrodoméstico.A bateria poderá necessitar de ser substituída.
O forno não está a cozinhar uniformemente.	Está a ser utilizada a posição de prateleira errada.O seu eletrodoméstico foi instalado por um técnico autorizado.A ventoinha (se aplicável) poderá estar na posição 'off'.	Verifique as posições da prateleira, o período de cozedura e os valores de calor de acordo com o manual.Verifique se o eletrodoméstico está corretamente instalado.Certifique-se de que a ventoinha está a funcionar.
A temperatura do forno está demasiado alta ou baixa.	Está a ser utilizada a posição de prateleira e o calor errados.A pressão de fornecimento de gás poderá estar incorreta.	Verifique se estão as temperaturas recomendadas e as posições da prateleira são as recomendadas.Esteja preparado para aumentar ou diminuir a temperatura ligeiramente para atingir os resultados desejados.Verifique o fornecimento de gás e a pressão de gás.
Queimadores de placa não acendem.	A tampa e a boca do queimador não estão bem montadas.A pressão de fornecimento de gás poderá estar incorreta.O cilindro LPG (se aplicável) poderá estar vazio.A alimentação (se o eletrodoméstico tiver alimentação elétrica) está desligada.A bateria (se aplicável) poderá estar descarregada.	Certifique-se de que as partes do queimador foram colocadas corretamente.Verifique o fornecimento de gás e a pressão de gás.O cilindro LPG poderá necessitar de ser substituído.Verifique se existe alimentação elétrica. Verifique ainda se outros eletrodomésticos da cozinha estão a funcionar.A bateria poderá necessitar de ser substituída.
A cor da chama é laranja/amarela.	A tampa e a boca do queimador não estão bem montadas.Composições de gás diferentes.	Certifique-se de que as partes do queimador foram colocadas corretamente.Devido ao design do queimador, a chama pode aparentar ser laranja/amarela em certas áreas do queimador.Se manusear o eletrodoméstico com gás natural, o gás natural de cidade poderá ter composições diferentes. Não manuseie o eletrodoméstico durante algumas horas.
O queimador não acende ou acende apenas parcialmente.	As partes do queimador poderão não estar limpas ou secas.	Certifique-se de que as partes do eletrodoméstico estão secas e limpas.
O queimador aparenta estar ruidoso.Ruído -	-	Isto é normal. O ruído poderá reduzir quando aquecem.É normal que algumas partes de metal no fogão produzam ruído aquando da utilização.
A luz do forno (se disponível) não funciona.	A lâmpada está avariada.A alimentação elétrica está desconectada ou desligada.	Substitua a lâmpada de acordo com as instruções indicadas.Certifique-se de que a alimentação elétrica está ligada à tomada na parede.

6.2. TRANSPORTE

Se necessitar de transportar o produto, utilize a embalagem do produto original e transporte-o utilizando a caixa original. Siga os sinais de transporte indicados na embalagem. Ponha fita-cola em todas as partes independentes do produto para evitar danos no produto durante o transporte.

Se não tiver a embalagem original, prepare uma caixa de transporte para que o eletrodoméstico, especialmente as superfícies exteriores do produto, fique protegido contra ameaças externas.

7. ESPECIFICAÇÕES TÉCNICAS

7.1. MESA DO INJETOR

G30 28-30 mbar 11,10 kW 807,1 g/hII2H3+ PT Class:1	NGG20 20 mbar	LPGG30/G3128-30/37 mbar
QUEIMADOR SEMI RÁPIDO
Injector (1/100 mm) 97 65
Índice nominal (kW) 1,75 1,75
CONSUMO EM 1h 166,7 l/h 127,2 g/h
QUEIMADOR SEMI RÁPIDO
Injector (1/100 mm) 97 65
Índice nominal (kW) 1,75 1,75
CONSUMO EM 1h 166,7 l/h 127,2 g/h
QUEIMADOR AUXILIAR
Injector (1/100 mm) 72 50
Índice nominal (kW) 1 1
CONSUMO EM 1h 95,2 l/h 72,7 g/h
QUEIMADOR WOK
Injector (1/100 mm) 135 98
Índice nominal (kW) 3,8 3,8
CONSUMO EM 1h 361,9 l/h 276,3 g/h
QUEIMADOR DO FORNO
Injector (1/100 mm) 120 76
Índice nominal (kW) 2,8 2,8
CONSUMO EM 1h 266,7 l/h 203,6 g/h
QUEIMADOR DO GRELHADOR
Injector (1/100 mm) 110 68
Índice nominal (kW) 2,2 2,2
CONSUMO EM 1h 209,5 l/h 159.9 g/h

7.2. FICHA ENERGÉTICA

Marca
Modelo OR660X
Tipo de Placa Gás
Número de zonas de cozedura 4
Tecnologia de aquecimento-1 Gás
Dimensão-1 cm Auxiliar
Eficiência energética-1 % ND
Tecnologia de aquecimento-2 Gás
Dimensão-2 cm Semi-rápida
Eficiência energética-2 % 59,0
Tecnologia de aquecimento-3 Gás
Dimensão-3 cm Semi-rápida
Eficiência energética-3 % 59,0
Tecnologia de aquecimento-4 Gás
Dimensão-4 cm Wok
Eficiência energética-4 % 56,0
Eficiência energética da placa % 58,0
Esta placa está em conformidade com a Norma EN 30-2-1
Conselhos para poupança de energiaPlaca- Use utensílios que possuam base plana.- Use utensílios com tamanhos adequados.- Use utensílios com tampa.- Minimize a quantidade de líquido ou gordura.- Quando o líquido começar a ferver, reduza a definição.
