MANUAL DE UTILIZADOR SS-21277 Sogo

1. Aviso importante P. 24
2. Definições de símbolos P. 24
3. Instruções de segurança para o usuário P. 24
   I. Precauções gerais durante o uso de equipamentos elétricos P. 24-25

II. Restrições de uso para evitar danos pessoais P. 26-27

III. Restrições de uso do produto devido a mau estado ou avaria P. 27

IV. Restrições de uso quando usado com crianças e idosos P. 27-28

V. AVISO IMPORTANTE P. 28-29

VI. Instruções a seguir ao usar o dispositivo P. 29

1. Especificações técnicas P. 30

2. Descrição das peças P. 30

3. Antes da utilização P. 30

4. Instruções de uso P. 30

5. Limpeza e manutenção P. 30

6. Declaração de conformidade P. 46

7. Responsabilidade pelo descarte, detalhes do fabricante e serviço pós-venda P. 47

INDICE

• Leia sempre cuidadosamente o manual de instruções antes de utilizar o aparelho.
• Este manual pode ser descarregado da nossa página web www.sogo.es
• Guarde estas instruções para referência futura.

1- Informações importantes e indicação para o uso benéfico.
2- Aviso de situação de perigo a pessoas e o produto.
3- Precauções gerais durante o uso de equipamentos elétricos

3. Instruções de segurança para o usuário

GENERAL PRECAUTIONS Precauções gerais durante o uso de equipamentos elétricos

• Não utilize o aparelho para qualquer outro fim que não o descrito neste manual.
• Não útilize ou armazene o aparelho ao ar livre.
• Coloque sempre o aparelho sobre uma superfície plana e uniforme.
• Este produto destina-se a ser utilizado em espaços interiores, não industrial, não comercial e apenas para uso doméstico. Não utilize o aparelho no exterior ou para qualquer outro fim. A utilização indevida ou o

manuseamento incorreto podem causar problemas no aparelho e causar lesões ao utilizador.

• A unidade deve ser utilizada apenas para os fins previstos. Não é aceite qualquer responsabilidade por danos resultantes de utilização indevida ou manuseamento incorreto.
• Certifique-se de que a tensão indicada na chapa de identificação corresponde à tensão da rede antes de ligar o aparelho.
• Remova sempre a ficha dà tomada quando o aparelho não estiver a ser utilizado. Não deixe o aparelho sem vigilância quando ligado.
• E necessária uma supervisão rigorosa quando qualquer aparelho está a ser utilizado por ou perto de crianças.
• O dispositivo não está completamente desligado da fonte de energia, mesmo depois de ter sido desligado. Para o desligar completamente, desligue-o da tomada elétrica.
• Os aparelhos não se destinam a ser operados por meio de um temporizador externo ou de um sistema de controlo remoto separado.

II. △️ Restrições de uso para evitar danos pessoais

• Não deixe o aparelho a funcionar sem vigilância.
• Não coloque ou opere este aparelho perto de fontes de água.
• Não coloque où utilize o aparelho e o seu cabo de alimentação em ou perto de superfí-

cies quentes (por exemplo, placas de fogão) ou chamas abertas.

• Não deixe o cabo de alimentação pendurado sob arestas afiadas e mantenha-o afastado de objetos quentes e chamas abertas. Não enrole o cabo à volta do aparelho e não o dobre.
• Nunca utilize acessórios que não sejam recomendados pelo fabricante.
• A utilização de acessórios não recomendados ou vendidos pelo fabricante do aparelho pode resultar em incêndio, choque elétrico ou ferimentos em pessoas.
• Quando desejar remover a ficha da tomada elétrica, faça-o na própria ficha e não puxe pelo cabo ou pelo aparelho em si.
• Para evitar choque elétrico, certifique-se de que suas mãos estejam secas antes de conectar ou desconectar.
• Não use o aparelho com as mãos molhadas, em pisos úmidos ou quando o ambiente estiver úmido, há risco de choque elétrico.
• Durante a utilização do aparelho, certifique-se de que o cabo elétrico não fica preso ou esmagado.
• Não deixe que a unidade motora, cabo ou ficha se molhem para não correr o risco de apanhar um choque elétrico.

III. ▲Restrições de uso do produto devido a mau estado ou avaria

- Nunca submerja ou ligue o aparelho debaixo de água ou qualquer outro líquido. Em caso de queda do aparelho na água, desligue

imediatamente da tomada e leve-o a um agente de serviço autorizado para reparação antes de o reutilizar.

• Não utilize o aparelho se ele no chão, se eles são visíveis sinais de danos ou um vazamento.
• Não utilize o aparelho se o cabo ou a ficha estiverem danificados. Caso o cabo esteja danificado, este deve ser substituído apenas pelo fabricante, por um agente de serviço ou por pessoas com qualificações semelhantes, a fim de evitar o perigo.
• Em caso de mau funcionamento do aparelho, ou se este tiver sido danificado de qualquer forma, devolva o aparelho à assistência técnica autorizada mais próxima para ser examinado, reparado ou ajustado.
• Em caso de problemas de hardwaré, não tente reparar o produto você mesmo. As reparações só devem ser efetuadas por técnicos qualificados.

IV. ⚠️ Restrições de uso quando usado com crianças e idosos

• A limpeza é a manutenção não devem ser feitas por crianças sem supervisão.
• As crianças não devem brincar com o aparelho.
• Este aparelho não deve ser usado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimento, a menos que tenham recebido supervisão ou instrução.

- As crianças devem ser supervisionadas para

garantir que não brinquem com o aparelho.

V. ⚠️ AVISO IMPORTANTE

• Para evitar uma sobrecarga do circuito ao utilizar este produto, não utilize outro produto de alta potência no mesmo circuito elétrico.
• Um cabo de alimentação curto é fornecido com este produto. Um cabo de extensão não é recomendado para utilização com este produto, caso seja necessário:
• A classificação elétrica marcada do cabo deve ser pelo menos tão grande como a do produto.
• Disponha a extensão de modo a que não fique pendurada onde possa ser tropeçada ou puxada involuntariamente.

VI. ⚠️ Instruções a seguir ao usar o dispositivo

• Crianças com menos de 8 anos só devem ligar / desligar o aparelho, desde que ele tenha sido colo-cado ou instalado na posição normal de operação pretendida e tenham recebido supervisão ou ins-truções sobre o uso do aparelho de forma segura, e eles entendem os perigos envolvidos.
• Certifique-se de que o ventilador não encontre nenhuma obstrução durante a oscilação.
• Não côloque os dedos ou qualquer outro objeto na parte frontal do ventilador em nenhum momento. Preste atenção especial ao usar o ventilador perto de crianças, para evitar que as crianças brinquem com o

ventilador.

• Não deixe que cabelos, cortinas de rede, toalhas de mesa, roupas ou cortinas fiquem próximos à entrada ou saída do ventilador. Eles podem ser su-gados para dentro do ventilador, causando danos ou ferimentos.
• Não use este ventilador com qualquer controle de velocidade de semicondutor.
• Não opere o ventilador em uma área onde gasolina é usada ou estocada, ou pintura ou outros líquidos inflamáveis.
• Depois de montado o ventilador, é proibido des-montar a carcaça durante a limpeza.
• Se a unidade exigir limpeza externa, certifique-se de que esteja desconectada da fonte de alimen-tação. Use um pano macio ou pano seco para limpeza geral. Para remover mais sujeira ou fuligem, use um pano umedecido com sabão e água morna. Não use solventes (como diluentes), pois podem danificar a caixa de plástico.

LIMPEZA E MANUTENÇÃO

Por favor, consulte a seção de limpeza e manutenção para obter detalhes sobre como limpar superfícies que entram em contato com alimentos.

4. ESPECIFICAÇÕES TÉCNICAS

Modelo Tensão	Poder Frequência
SS-21275/SS-21277 220-240V 50W 50Hz

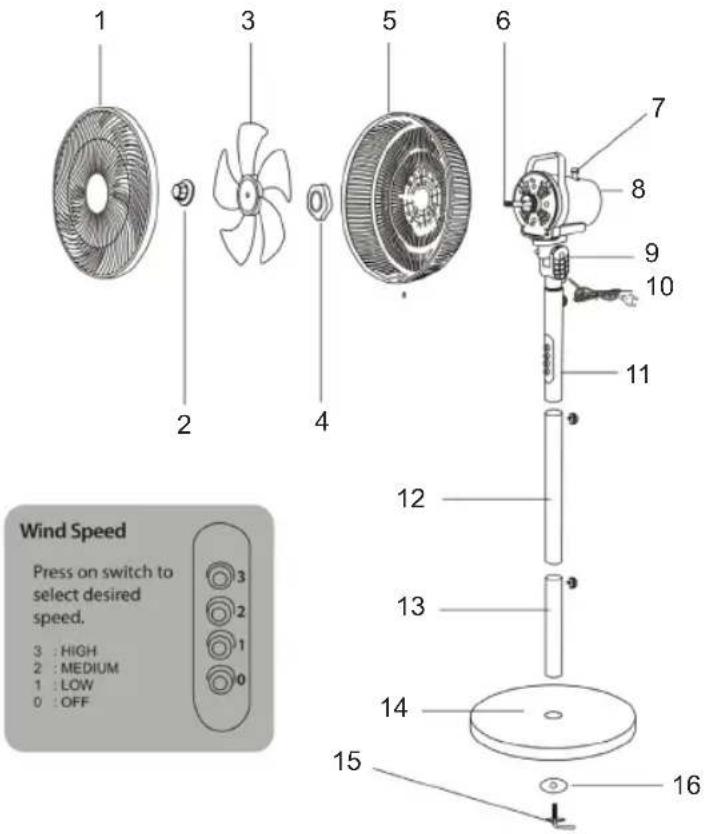

5. DESCRIÇÃO DAS PEÇAS

1. Grelha frontal
2. Porca de fixação da lâmina
3. Lâminas da ventoinha
4. Porca de fixação da grelha
5. Grelha traseira
6. Eixo do motor
7. Botão de oscilação
8. Caixa do motor
9. Parafuso de rotação
10. Cabo de alimentação
11. Painel de controlo
12. Tubo superior
13. Tubo inferior
14. Placa de base
15. Parafuso L
16. Anilha

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Wind Speed Press on switch to select desired speed. 3 : HIGH 2 : MEDIUM 1 : LOW 0 : OFF

6. INSTRUÇÕES DE USO

Instruções de montagem Como instalar

Verifique antes de instalação:

• Descompacte o produto para ver se todos os acessórios estão disponíveis.
• Verifique se a tensão indicada na placa, como se ele correspondec aracterísticas tensão local.
• Verifique se o motor funciona sem problemas.

Montagem

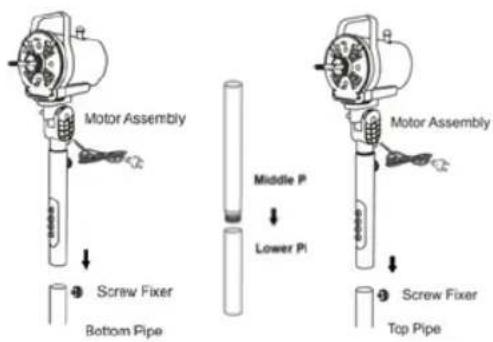

Instruções de montagem de coluna:

Leve a placa de base, Peso base e Tubos externo da caixa e para fuso L. Definir a coluna o tubo na placa de base, utilizando o parafuso L. Desapertar o botão de ajuste de altura. Monte o tubo de coluna e colocar a altura desejada.

Nota: A coluna deste ventilador é dividida em dois tamanhos diferentes de tubos para ajustar a altura do ventilador para 90cm ou 125cm.

Montangem de grelha e lâminas:

1. Desaparafusar a porca de fixação de plástico da parte da frente da caixa do motor, rodando-a no sentido contrário ao dos ponteiros do relógio.
2. Posicionar a grelha traseira contra a frente da caixa do motor com a pega para cima, assegurando que os pinos de localização na caixa do motor estão corretamente encaixados nos orifícios da grelha traseira.
3. Apertar a porca de fixação da grelha traseira no sentido dos ponteiros do relógio. NÃO APERTAR DEMASIADO.
4. Empurrar a pá do ventilador para o eixo do motor, localizando a ranhura na parte de trás da pá no pino de acionamento que passa através do eixo do motor.
5. Aperte a tampa da lâmina rodando-a no sentido contrário ao dos ponteiros do relógio.
6. Posicione a grelha frontal contra a grelha traseira, de modo a que os orifícios nos aros que aceitam a pequena porca e o parafuso fiquem alinhados. Introduzir o parafuso através dos orifícios e aparafusar a porca. Não apertar completamente nesta fase.
7. Empurre a grelha para a sua posição, certificando-se de que encaixam corretamente no aro da grelha.
8. Apertar completamente a porca pequena e o parafuso que passa pelo rebordo da grelha.

Verifique e o ventilador e stá n a posição off antes de ligar em uma tomada de 220-240v\~ 50hz Esta ventoinha tem 4 posições tor os botões de controlo n localizada na frente da ventoinha de coluna superior.

[0] Pressionar este botão força de vontade o ventilador desligado.
[1] Pressionar este botão liga o ventilador em velocidade baixa
[2] Pressionar este botão transforma o ventil ador em velocidade moderada.
[3] Pressionar este botão liga o ventilador de Alta velocidade.

Este ventilador tem 3 funções que permitem personalizado e conforto I ar u melhor como preferido ar e melhorar a circulação de ar na sala.

Oscilação:

Para ativar a oscilação para brisa distribuição generalizada, basta pressionar o botão de oscilação para baixo localizada na casa superior do motor do ventilador. Para desativar a oscilação de uma brisa configuração específica, puxe o botão de oscilação para cima. O controle de oscilação pode ser feito enquanto o ventilador está funcionando.

Configuração da cabeça de ventilador:

Para inclinar a cabeça do ventilador de modo que o ar é dirigido a um ângulo, com uma mão agarrando o motor do ventilador e ventilador agarrando a cabeça com a outra cabeça de ventilador, cuidadosamente inclinação até atingir o ângulo desejado. Esta posição será mantida. Tenha cuidado para não inclinar a cabeça para trás para além sua configuração, isso pode danificar o aparelho.

Ajuste de altura:

Este ventilador tem 2 alturas ajustadas para o conforto e as necessidades do usuário. A altura pode ser escolhida entre 90cm / 125cm apenas adicionando e removendo os tubos da coluna.

7. LIMPEZA E MANUTENÇÃO

1. Sempre desconecte o cabo de alimentação da parede para limpar o ventilador.
2. Pó acumulado de luz pode ser removido com um pano macio para remover a poeira na grelha de trás da ventoinha.
3. Superfícies exteriores limpas do ventilador ocasionalmente com um pano úmido (não molhado) e seca com um pano macio e seco antes de operar o ventilador.
4. Não use produtos abrasivos para limpar esta unidade, que irá causar danos a ele.

Armacenamento

1. Siga as instruções de limpeza 1-4 acima. De remover e limpar o ventilador antes de guardar.
2. Guarde a embalagem original para armazenar o ventilador.
3. Guarde sempre em local seco.
4. Nunca guarde se conectado.
5. Nunca enrole o rio muito apretado no ventilador ou colocar pressão sobre o cabo onde entra o fã, e que poderia causar a cabo a briga ou quebra.

1. WICHTIG:

Spécifications techniques / Especificação técnica

ERP COMMISSION REGULATION (EU) NO.206/2012

DECLARAÇÃO DE CONFORMIDADE

Este dispositivo está em conformidade com a Diretiva de Baixa Tensão 2014/35/CE.

A directiva de Compatibilidade Electromagnética 2014/30/UE.

A directiva 2015/863/UE relativa à restrição do uso de determinadas substâncias perigosas em equipamentos eléctricos e electrónicos.

A directiva 2009/125/CE sobre os requisitos de concepção ecológica aplicáveis aos produto relacionados com a energia.

Este símbolo no produto ou na embalagem indica que este produto não pode ser descartado como lixo normal ou lixo doméstico. Todos os equipamentos elétricos, eletrônicos e unidades a bateria devem ser reciclados de maneira adequada e de acordo com as leis municipais locais. Você pode reciclá-los levando-os a um centro de descarte autorizado pelo governo ou a lixeiras especializadas que você pode encontrar em grandes supermercados próximos, lojas de produtos eletrônicos ou eletrodomésticos ou shoppings que tenham esse tipo de instalações disponíveis.

Desenhado por: SOGO baseado em padrões de qualidade europeus Importado por: Sanysan Appliances S.L, NIF: B98753056, C/ Barcas 2, 2, 46002 Valência, Espanha Produto fabricado na CHINA. Serviço pós-venda: www.sogosat.com [e-mail] / 0034 902 222 161
