MANUAL DE USUARIO SS-21277 Sogo

Precaución: lea y conserve estas importantes instrucciones

Este manual se puede descargar desde nuestra página web, www.sogo.es en los siguientes idiomas.

ESPAÑOL, CATALÁN, INGLÉS, FRANCÉS, PORTUGUÉS, ALEMÁN, ITALIANO Y MÁS.

1. Aviso importante P. 3

2. Definiciones de símbolos P. 3

3. Instrucciones de seguridad para el usuario P. 3

I. Precauciones generales durante el uso del equipo eléctrico P. 3-5

II. Restricciones de uso para evitar los daños personales P. 5-6

III. Restricciones de uso de producto por mal estado o averia

IV. Restricciones de uso cuando se utiliza con niños y personas mayores

V. ADVERTENCIA IMPORTANTE P. 7-8

VI. Instrucciones a seguir a la hora de usar el aparato

1. Especificaciones técnicas P. 9

2. Descripción de las partes P. 9

3. Antes del primer uso P. 9

4. Instrucciones de uso P. 9

5. Limpieza y mantenimiento P. 9

6. Declaración de conformidad P. 46

7. Responsabilidad de eliminación, detalles del fabricante y servicio posventa P. 47

INDICE

• Lea siempre el libro de instrucciones con atención antes de usarlo.
• Este manual se puede descargar desde nuestra página web, www.sogo.es
• Conserve estas instrucciones para futuras consultas.

2. Definiciones de símbolos

1

GENERAL PRECAUTIONS

Las siguientes descripciones forman parte de este manual:

1- Información importante para el uso.
2- Aviso contra situaciones peligrosas con respecto a su vida y propiedad.
3- Précauciones generales a la hora de utilizar el equipo eléctrico y electrónico.

3. Instrucciones de seguridad para el usuario

1.

GENERAL PRECAUTIONS

Precauciones generales durante el uso del equipo eléctrico

• No utilice el aparato para ningún otro propósito que no sea el descrito en este manual.
• No utilice ni almacene el aparato al aire libre.
• Coloque siempre el aparato sobre una superficie plana y uniforme.
• Este producto está diseñado para uso doméstico en interiores, no industrial y no comercial. No utilice el artículo al aire libre ni para ningún otro propósito. El mal uso o el manejo inade-

cuado pueden causar problemas en el aparato y pueden causar lesiones al usuario.

• La unidad debe usarse solo para los fines previstos. No se acepta ninguna responsabilidad por los daños derivados de un uso inadecuado o una manipulación incorrecta.
• Asegúrese de que el voltaje indicado en la placa de identificación coincida con el voltaje de la red antes de enchufar el aparato.
• Siempre retire el enchufe de la toma de corriente cuando el aparato no esté en uso. No deje el aparato desatendido cuando esté encendido.
• Es necesario supervisar cuando cualquier aparato eléctrico esta siendo utilizado por o cerca de los niños.
• El dispositivo no está completamente desconectado de la fuente de alimentación, incluso después de haberlo apagado. Para desconectarlo por completo, desconéctelo del enchufe de red.
• Los aparatos no están diseñados para funcionar mediante un temporizador externo o un sistema de control remoto independiente.

II. △Restricciones de uso para evitar los daños personales

• No deje que el aparato funcione sin supervisión.
• No coloque ni opere este aparato cerca de fuentes de agua.

• No coloque ñi utilice el aparato y su cable de alimentación sobre o cerca de superficies calientes (por ejemplo, placas de cocina) o llamas abiertas.

• No deje el cable de alimentación colgando de bordes afilados y manténgalo alejado de objetos calientes y llamas. No enrolle el cable alrededor del aparato y no lo doble.

• Nunca use accesorios que no sean recomendados por el fabricante.
• El uso de accesorios no recomendados o vendidos por el fabricante del electrodoméstico puede provocar incendios, descargas eléctricas o lesiones a las personas.
• Cuando desee quitar el enchufe del contacto de pared, hágalo por el enchufe mismo y no tirando del cable o del propio aparato.
• Para evitar descargas eléctricas, asegúrese de que sus manos estén secas antes de enchufar o desenchufar.
• No utilice el aparato con las manos moja-das, sobre suelos húmedos o cuando la atmósfera es húmeda, hay riesgo de descarga electrica.
• Mientras usa el aparato, asegúrese de que el cable de alimentación no pueda quedar atrapado o aplastado.
• No permita que la unidad del motor, el cable o el enchufe se mojen para protegerse contra el riesgo de descarga eléctrica.

III. ▲! Restricciones de uso de producto por mal estado o averia

- Nunca sumerja el aparato o el enchufe en agua o cualquier otro líquido. En caso de que el aparato se caiga al agua, desconételo inmediatamente del suministro principal y llévelo a un agente de servicio autorizado

para su reparación antes de volver a utilizarlo.
- No utilice el aparato si se ha caído en el suelo, si son visibles signos de daños o si tiene una fuga.
- No utilice el aparato si el cable o el enchufe están dañados. En caso de que el cable se dañe, debe ser reemplazado únicamente por el fabricante, su agente de servicio o personas similarmente cualificadas, para evitar peligros.
- En caso de mal funcionamiento del electrodoméstico, o si se ha dañado de alguna manera, devuelva el electrodoméstico al centro de servicio autorizado más cercano para su examen, reparación o ajuste.
- En caso de problemas de hardware, no in- tente reparar el producto usted mismo. Las reparaciones solo deben ser realizadas por técnicos cualificados.

IV. Restricciones de uso cuando se utiliza con niños y personas mayores

• Los niños no deben realizar la limpieza y el mantenimiento del usuario sin supervision.
• Los niños no deben jugar con el aparato.
• Este aparato no debe ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimiento, a menos que hayan recibido supervisión o instrucciones.
• Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.

V. ADVERTENCIA IMPORTANTE

• Para evitar una sobrecarga del circuito al usar este producto, no opere otro producto de alto voltaje en el mismo circuito eléctrico.
• Se proporciona un cable de alimentación corto con este producto. No se recomienda usar un cable de extensión con este producto, pero si debe usarse uno:
• La clasificación eléctrica marcada del cable debe ser al menos tan buena como la del producto.
• Disponga el cable de extensión de modo que no cuelgue donde pueda tropezar o tirar de él sin querer.

VI. Instrucciones a seguir a la hora de usar el aparato

• Los niños menores de 8 años solo deben encender / apagar el aparato, siempre que se haya colo cado o instalado en su posición de funcionamiento normal prevista, y se les haya supervisado o instruido sobre el uso del aparato de forma segura, y ellos comprenden los peligros involucrados.
• Asegúrese de que el ventilador no encuentre ninguna obstrucción al oscilar.
• No poña los dedos ni ningún otro objeto en la carcasa frontal del ventilador en ningún momento. Preste especial atención cuando utilice el ventilador cerca de los niños, para evitar que los niños jueguen con el ventilador.
• No permita que el cabello, las cortinas de

red, los manteles, la ropa o las cortinas estén cerca de la entrada o salida del ventilador. Podrían ser absorbidos por el ventilador y causar daños o lesiones.

• No útilice este ventilador con ningún control de velocidad de semiconductores.
• No opere el ventilador en un área donde se usa o almacena gasolina, pintura u otros líquidos inflamables.
• Una vez que el ventilador está montado, está prohibido desmontar la carcasa durante la limpieza.
• Si la unidad requiere limpieza externa, asegúrese de que esté desenchufada de la fuente de alimentación. Utilice un paño suave o un paño seco para una limpieza general. Para eliminar la suciedad más persistente, utilice un paño humedecido con jabón. No utilice disolventes (como diluyentes), ya que pueden dañar la carcasa de plástico.

LIMPIEZA Y MANTENIMIENTO

Consulte la sección de limpieza y mantenimiento para obtener detalles sobre cómo limpiar las superficies que entran en contacto con los alimentos.

4. ESPECIFICACIONES TÉCNICAS

Modelo Voltaje	Potencia Frecuencia
SS-21275/SS-21277 2	20-240V 50W 50Hz

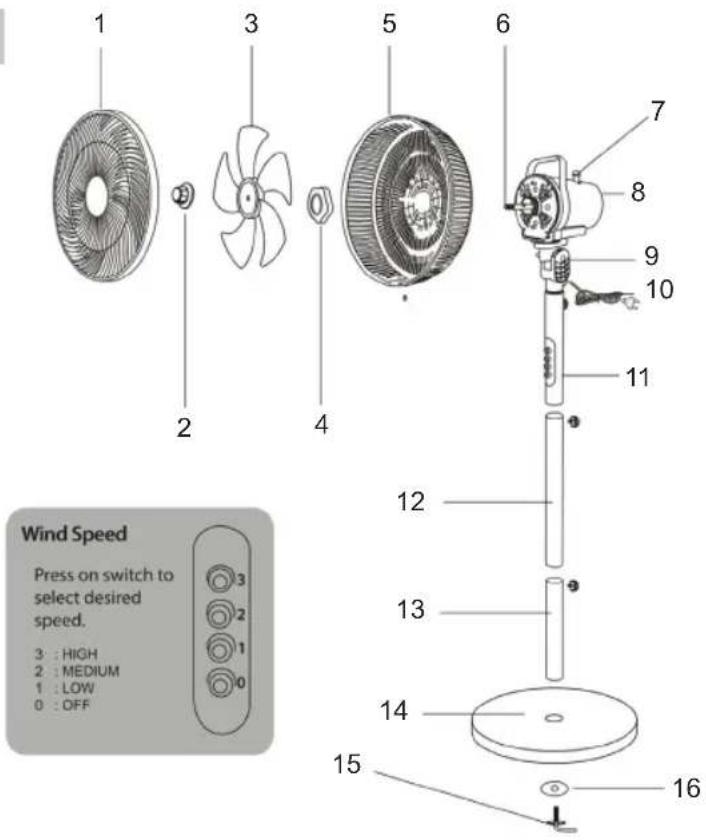

5. DESCRIPCIÓN DE LAS PARTES

1. Rejilla delantera
2. Tuérca de retención de la hoja
3. Aspas
4. Tuerca de retención de la rejilla
5. Rejilla trasera
6. Eje del motor
7. Perilla de oscilación
8. Carcasa del motor
9. Tornillo de pivote
10. Cable de alimentación
11. Panel de control
12. Tubo superior
13. Tubo inferior
14. Placa base
15. Tornillo en L
16. Arandela

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Wind Speed Press on switch to select desired speed. 3 : HIGH 2 : MEDIUM 1 : LOW 0 : OFF

6. INSTRUCCIONES DE USO

Instrucciones de montaje Cómo Instalar

Compruebe antes de la instalación:

• Desembale el producto para comprobar si todos los accesorios están disponibles.
• Compruebe la tensión que se muestra en la placa de características si concuerda con la tensión local.
• Revise el motor si funciona sin problemas.

Montaje

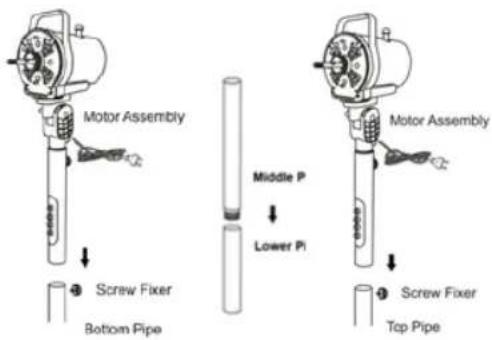

Instrucciones de Montaje de la columna:

Tome la placa base y partes de la columna tubo exterior de la caja de embalaje y tornillo en L. Fijar la columna sobre la placa de base utilizando el tornillo en L. Desatornille la perilla de ajuste de altura. Monte el tubo de la columna, y poner a la altura deseada.

Nota: La columna de este ventilador este partido en dos tubos para Elegir la altura de ventilador entre 90cm y 125 cm.

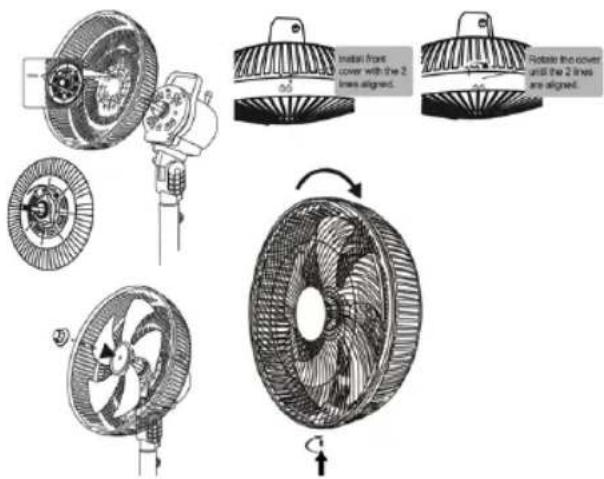

Conjunto de la rejilla y las Aspas:

1. Desenrosque la tuerca de montaje de plástico de la parte delantera de la carcasa del motor girándola en sentido contrario a las agujas del reloj.
2. Coloque la rejilla trasera contra la parte delantera del alojamiento del motor con el asa hacia arriba, asegurándose de que las clavijas de fijación del alojamiento del motor encajan correctamente en los orificios de la rejilla trasera.
3. Apriete la tuerca de montaje de la rejilla trasera en el sentido de las agujas del reloj. NO LA APRIETE EN EXCESO.
4. Empuje el aspa del ventilador sobre el eje del motor, situando la ranura de la parte posterior del aspa en el pasador de arrastre que atraviesa el eje del motor.
5. Apriete la tapa del aspa girándola en sentido contrario a las agujas del reloj.
6. Coloque la rejilla delantera contra la rejilla trasera de forma que los orificios de los bordes que aceptan la tuerca pequeña y el perno estén alineados. Introduzca el perno por los orificios y enrosque la tuerca. No apriete del todo en esta fase.
7. Empuje la rejilla hasta su posición asegurándose de que encajan correctamente en el borde de la rejilla.
8. Apriete a fondo la tuerca pequeña y el perno que pasa por el borde de la rejilla.

Asegúrese de que el ventilador está en la posición de apagado antes de enchufar en 220-240V-50Hz de salida. Este ventilador tiene 4 posiciones en el botón de control situado en la parte delantera de la columna superior del ventilador.

[0] Al pulsar este botón se queda en la posición de Apagado/OFF.
[1] Al pulsar este botón se enciende el ventilador a velocidad baja.
[2] Al pulsar este botón se enciende el ventilador a velocidad moderada.
[3] Al pulsar este botón se enciende el ventilador a velocidad alta.

Este ventilador tiene 3 funciones que le permitirán personalizar a su mejor comodidad del aire preferido, así como mejorar la circulación de aire en la habitación.

Oscilación:

Para activar la función de oscilación para la distribución brisa muy extendida, sólo tiene que pulsar el botón de oscilación hacia abajo situada en la parte superior de la carcasa de motor del ventilador. Para desactivar la función de oscilación para una configuración específica brisa, tire de la perilla de oscilación hacia arriba. El control de la oscilación se puede hacer mientras el ventilador está funcionando.

Ajustes de la cabeza del ventilador:

Para inclinar la cabeza del ventilador de modo que la brisa se dirige en un ángulo, con una mano agarrar el motor del ventilador y agarrar la cabeza del ventilador con la otra, cuidadosamente, incline la cabeza del ventilador hasta que alcance el ángulo deseado. Esta posición se mantendrá. Tenga cuidado de no inclinar la cabeza hacia atrás más allá de su ajuste, si lo hace puede dañar la unidad.

Ajuste de altura:

Este ventilador tiene 2 alturas fijadas para comodidad y necesidad del usuario. La altura se puede elegir entre 90cm / 125 cm solo añadiendo y quitando los tubos de columna.

7. LIMPIEZA Y MANTENIMIENTO

1. Desconecte siempre el cable de la toma eléctrica para limpiar el ventilador.
2. El polvo acumulado se puede quitar con un paño suave para limpiar la rejilla trasera del ventilador.
3. Limpie las superficies exteriores del ventilador de vez en cuando con un paño húmedo (no mojado) y secar bien con un paño suave y seco antes de hacer funcionar el ventilador.
4. No use limpiadores abrasivos para limpiar este aparato, hacerlo causará daños a la misma.

Almacenamiento

1. Siga las instrucciones de limpieza 1-4 arriba indicado. Asegúrese de desmontar y limpiar el ventilador antes de guardarlo.
2. Conserve el embalaje original para almacenar el ventilador.
3. Siempre almacene en un lugar seco.
4. Nunca lo guarde si está enchufado.
5. Nunca enrolle el cordón demasiado ajustado en el ventilador o haga presión al cordón donde entra el ventilador, ya que podría hacer que el cable se desgaste o se rompa.

1. IMPORTANT:

2. Definiciones de symbole

GENERAL PRECAUTIONS

1

2. Definiciones de símbolos

GENERAL PRECAUTIONS

Technical Specification / Especificaciones Técnicas

ERP COMMISSION REGULATION (EU) NO.206/2012

Description Symbol Value Unit
Power Supply / Fuente de alimentacion 220 – 240V~ 50Hz
Power / Potencia 50W
Class / Clase II
Maximum fan flow rate / Velocidad máxima de flujo del ventilador F		m3/min
Fan power input / Entrada de energía del ventilador P W
Service value / Valor del servicio SV (m3/min) /W
Standby power consumption / Consumo de energía en espera P		SB		W
Seasonal electricity consumption / Consumo de electricidad en uso Q kWh/a
Fan sound power level / Nivel de potencia del sonido del ventilador		L WA		dB(A)
Maximum air velocity / Velocidad máxima del aire		C		Meters/sec
Measurement standard for service value /Estándar de medición para volar del servicio		IEC 60879:1986 /corr.1992)
Detalles de contacto /Contact details	SANYSAN APPLIANCES S.L.C/BARCAS 2°, 2A, 46002, VALENCIA, SPAIN

FRA / POR

DECLARACIÓN DE CONFORMIDAD

Este dispositivo cumple con la directiva de baja tensión 2014/35/CE.

La directiva de Compatibilidad Electromagnética 2014/30/UE.

La directiva 2015/863 UE sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos.

La directiva 2009/125/CE en los requisitos de diseño ecológico aplicables a los productos relacionados con la energía.

Este símbolo en el producto o en el embalaje indica que este producto no se puede desechar como basura normal o residuos domésticos. Todos los equipos eléctricos, electrónicos y unidades que funcionan con baterías deben reciclarse de manera adecuada y de acuerdo con las leyes municipales locales. Puede reciclarlos llevándolos a un centro de eliminación autorizado por el gobierno o a contenedores especializados que puede encontrar en cualquier gran supermercado cercano, tiendas de productos electrónicos o electrodomésticos o centros comerciales que tengan este tipo de instalaciones disponibles.

Diseñado por: SOGO basada en las normas de calidad europeas Importado por: Sanysan Appliances S.L, NIF: B98753056, C/ Barcas 2, 2 46002 Valencia, España Producto fabricado en CHINA. Servicio postventa: www.sogosat.com [e-mail] / 0034 902 222 161
