Dolphin Explorer - Aspirador robô MAYTRONICS - Manual de utilização gratuito

Tipo de produto	Aspirador robô de piscina
Marca	Maytronics
Modelo	Dolphin Explorer
Proteção do motor	IP68
Profundidade mínima de funcionamento	0,80 m
Profundidade máxima de funcionamento	5 m
Alimentação elétrica (bloco)	Entrada 100-240 V CA, 50-60 Hz, 180 W
Saída do bloco de alimentação	< 30 V CC
Índice de proteção do bloco de alimentação	IP54
Tipo de filtração	Cartuchos filtrantes (filtro de tela e ultrafino opcional)
Escovas incluídas	Escova multi-superfícies (adequada para todos os revestimentos)
Escovas opcionais	Escova PVC, Wonder escova, Escova combinada
Controle remoto	Sim (modelo Top 9)
Ciclo de limpeza	Automático (parada no final do ciclo)
Ajuste do ângulo da alça	Sim, para adaptar a velocidade e a cobertura
Temperatura da água recomendada	6 a 34 °C
pH da água recomendado	7,0 a 7,8
Cloro máximo	4 ppm
NaCl máximo	5000 ppm
Manutenção corrente	Limpeza dos cartuchos filtrantes e do impulsor
Armazenamento fora de temporada	Sobre o Caddy, ao abrigo do sol, da chuva e do gelo

Perguntas frequentes - Dolphin Explorer MAYTRONICS

Como ligar o robô limpador de piscina Dolphin Explorer?

Coloque o robô na piscina, certifique-se de que está no fundo, e ligue o bloco de alimentação na posição ON. O robô funcionará até o final do ciclo de limpeza.

Quais são as profundidades mínima e máxima da água para usar o robô?

A profundidade mínima necessária é de 0,80 m e a profundidade máxima é de 5 m.

Como limpar os cartuchos filtrantes do robô?

Desligue a alimentação, abra as tampas dos filtros, retire os cartuchos e limpe-os com uma mangueira de água. Não deixe os cartuchos secarem antes da limpeza. Remonte inserindo as patas de posicionamento nas suas ranhuras.

O que fazer se o robô não se mover?

Verifique se o cabo de alimentação está bem conectado e se a tomada funciona. Desligue o aparelho por 30 segundos e religue. Desconecte o bloco e verifique se o impulsor não está bloqueado.

Como ajustar o ângulo da alça do robô?

Pressione a trava para baixo, mova a alça para o ângulo desejado e solte a trava para travar. O ângulo influencia a velocidade e a cobertura de limpeza.

Como recolocar os flutuadores da alça na posição inicial?

Empurre cada flutuador para trás enquanto pressiona o botão de destravamento localizado na sua base.

Quais são as condições de água recomendadas para o robô?

Cloro máx 4 ppm, pH entre 7,0 e 7,8, temperatura entre 6 e 34 °C, NaCl máx 5000 ppm.

Como guardar o robô fora de temporada?

Esvazie toda a água do robô, limpe cuidadosamente os cartuchos filtrantes e recoloque-os. Enrole o cabo sem dobras e armazene o robô em pé sobre o Caddy, ao abrigo do sol, da chuva e do gelo, em local entre 5 e 45 °C.

O que fazer se o robô flutuar em vez de ficar no fundo?

Tente evacuar o ar do robô. Na água, pressione as escovas para que absorvam água.

Como trocar as escovas do robô?

As escovas são removíveis. Siga as instruções do manual para desmontar as escovas desgastadas e instalar as novas. Certifique-se de usar o tipo de escova adequado ao revestimento da piscina.

MANUAL DE UTILIZADOR Dolphin Explorer MAYTRONICS

Manual de instruções ..... p. 51

Manual de instruções

Conteúdo

1. INTRODUÇÃO....52
2. ESPECIFICAÇÕES 52
3. AVISOS E PRECAUÇÕES....52

3.1. Avisos....52
3.2. Precauções....52

1. PEÇAS DO ASPIRADOR DE PISCINA 53
2. UTILIZAR O ASPIRADOR DE PISCINA 54

5.1. Instalação 54
5.1.1. Ajustar o ângulo da alça....54
5.2. Colocar o aspirador na piscina 55
5.3. Retirar o aspirador da piscina 56

1. MANUTENÇÃO DE ROTINA....57

6.1. Limpeza dos cartuchos de filtro....57
6.2. Desmontagem e limpeza do impulsor....58

1. ARMAZENAMENTO FORA DE ÉPOCA 59
2. RESOLUÇÃO DE PROBLEMAS 60

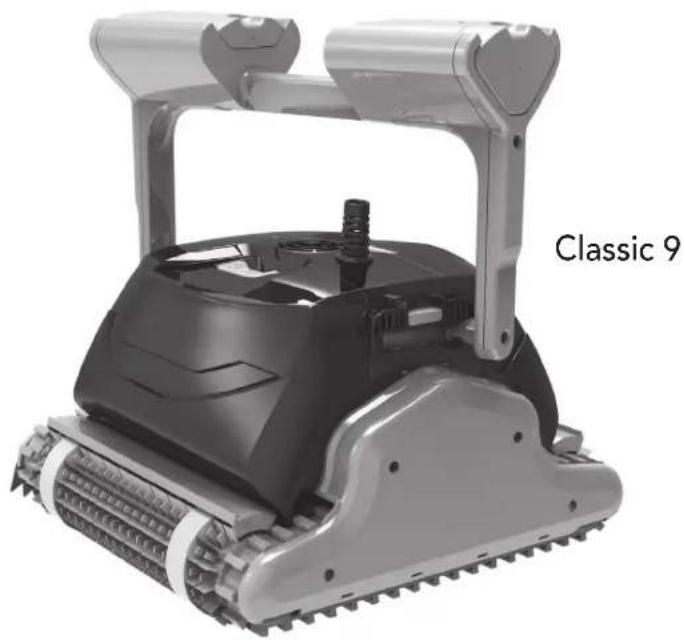

Dolphin Explorer Classic 9 / Top 9

Manual de instruções

1. INTRODUÇÃO

Obrigado por ter adquirido um aspirador de piscina robótico da Maytronics.

Temos a certeza que o seu aspirador de piscina robótico da Maytronics lhe irá proporcionar uma limpeza fiável, conveniente e eficiente da sua piscina. A sua filtração fiável em todas as condições da piscina, escovação ativa e a escova de ascensão para todas as superfícies melhoram a higiene da piscina ao máximo.

Os aspiradores de piscina robóticos da Maytronics proporcionam uma tecnologia de limpeza avançada, desempenho de longa duração e fácil manutenção. Você e a sua família terão toda a liberdade para desfrutar uma natação com plena confiança de que a sua piscina está completamente limpa.

2. ESPECIFICAÇÕES

Proteção do motor: IP 68

Profundidade mínima: 0.80m / 2.6ft

Fonte de alimentação digital comutada

• Entrada - 100-250 VAC
  50-60 Hertz
  180 Watt
• Saída - <30 VDC
  IP 54

3. AVISOS E PRECAUÇÕES

3.1. Avisos

• Utilize apenas a fonte de alimentação fornecida (original)
• Certifique-se de que a tomada elétrica está protegida por um interruptor de falta de terra ou um interruptor de fuga à terra
• Mantenha a fonte de alimentação fora das poças de água
• Coloque a fonte de alimentação pelo menos a 3m/10ft da borda da piscina
• Não entre na piscina enquanto o aspirador de piscina estiver a funcionar
• Desligue a fonte de alimentação da tomada antes de qualquer atividade de manutenção

3.2. Precauções

Quando não estiver a utilizar o aspirador de piscina, guarde-o no Caddy, numa zona de sombra. Use o aspirador de piscina apenas nas seguintes condições de água:

Cloro: Máx. 4 ppm
pH 7,0 – 7,8
Temperatura: 6–34 °C (43–93 °F)
NaCl Máximo = 5000 ppm

Escovas

Escova combinada
Escova que limpa todas as superfícies, ideal para a maioria das piscinas.

Escovas opcionais

Escova de PVC
para betão, PVC, fibra de vidro e revestimento.
para cerâmica lisa.

Escova Wonder

Escova combinada
Escova que limpa todas as superfícies, ideal para a maioria das piscinas.

Escovas opcionais

Escova de PVC
para betão, PVC, fibra de vidro e revestimento.
para cerâmica lisa.

Escova Wonder

Fonte de alimentação

▶Filtração

Cartuchos com filtro de rede (X4)

O aspirador de piscina é muito simples de utilizar. Basta colocá-lo na piscina e certificar-se de que está devidamente posicionado no fundo da piscina. Ligue-o (ON) e deixe que este faça o seu trabalho.

5.1. Instalação

Antes de utilizar o aspirador de piscina pela primeira vez, execute os seguintes passos:

Desenrole o cabo e estique-o completamente para que este fique sem dobras.

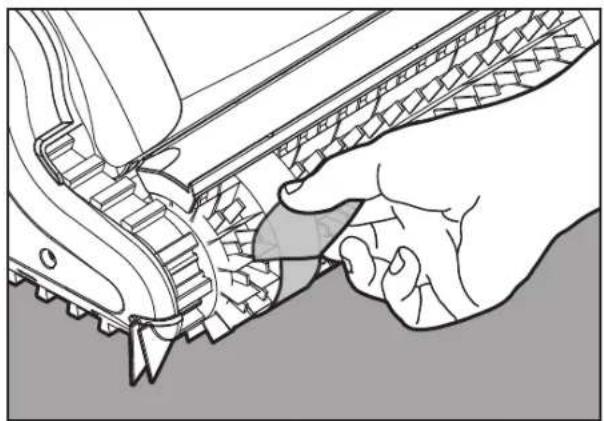

Alguns modelos possuem coberturas plásticas sobre as escovas.

Remova-as antes de utilizar.

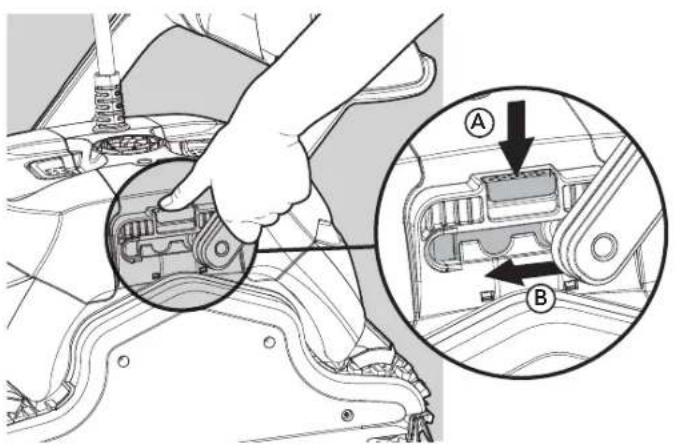

5.1.1. Ajustar o ângulo da alça

A alça do robô deve ser ajustada e bloqueada na diagonal, de modo a assegurar ótimos resultados de limpeza.

O ângulo da alça também pode ser ajustado para determinar a velocidade na qual o robô avança ao longo da linha de água.

Para ajustar o ângulo da alça:

A. Pressionar a trava para baixo e mantê-la nesta posição.

B. Mover a alça para a posição desejada e soltar a trava para manter a alça no lugar.

Coloque a fonte de alimentação aproximadamente no meio do lado maior da piscina a uma distância de 3 m/10 ft.

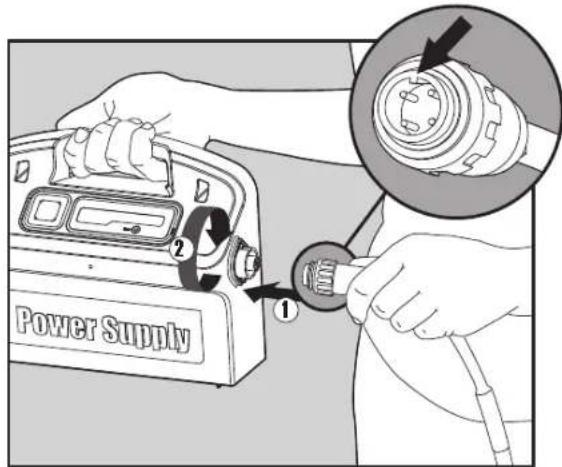

Ligue o cabo flutuante à fonte de alimentação inserindo-o com o entalhe no conector (1) alinhado com a ranhura na tomada da fonte de alimentação e girando no sentido horário (2).

Ligue a fonte de alimentação e deixe-a na posição OFF.

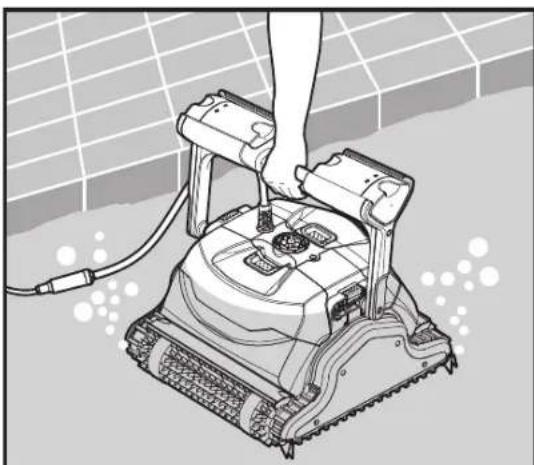

5.2. Colocar o aspirador na piscina

Se o seu aspirador de piscina está equipado com escovas que contêm esponjas, ensope as escovas na água e espreme-as para que possam absorver a água na primeira vez que usar o aspirador de piscina, ou se as escovas secaram entre as utilizações.

Liberte o aspirador de piscina e deixe-o afundar até ao fundo da piscina.

Certifique-se que o cabo flutuante está livre de quaisquer obstruções.

Para evitar torções no cabo flutuante, coloque cabo suficiente (aproximadamente) na água para que o aspirador de piscina alcance o canto mais distante da piscina.

Ligue (ON) a fonte de alimentação.

O aspirador de piscina não irá funcionar até que tenha alcançado o fim do ciclo de limpeza.

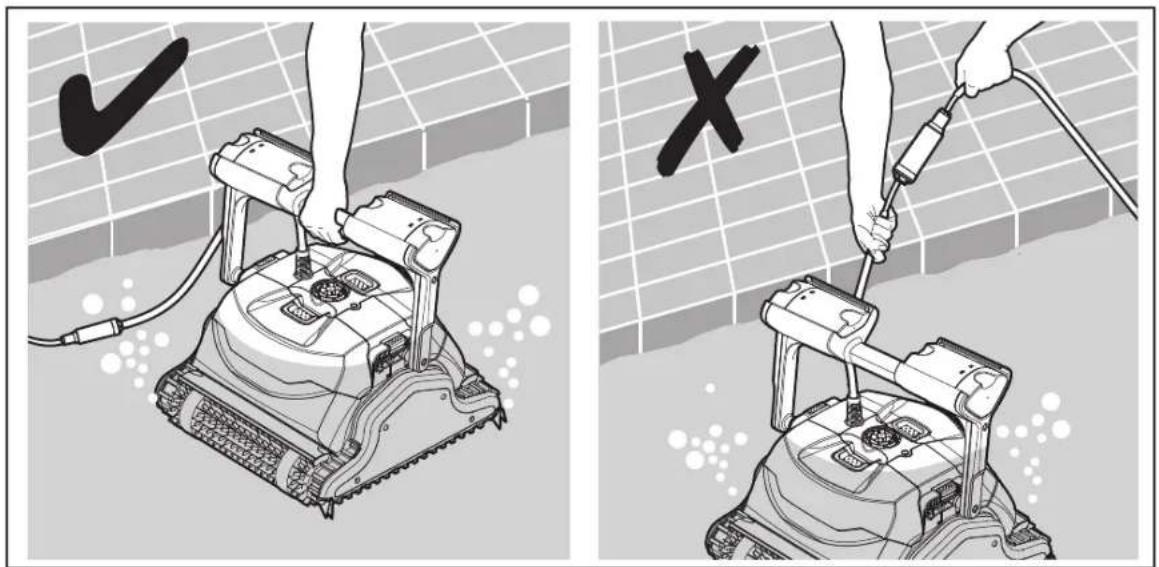

5.3. Retirar o aspirador da piscina

⚠️ Desligue (OFF) e retire a ficha da fonte de alimentação.

Utilizando o cabo flutuante, traga o aspirador até à borda da piscina.

Utilizando a asa, retire o aspirador da piscina.

NÃO RETIRE O ASPIRADOR DA PISCINA UTILIZANDO O CABO.

6. MANUTENÇÃO DE ROTINA

Desligue a fonte de alimentação da tomada.

Nota: Nao deixe que os cartuchos do filtro sequem antes de os limpar.

1. Volte o aspirador de piscina de cabeça para baixo.
2. Abra os grampos e retire os filtros.

1. Limpe os filtros com uma mangueira.

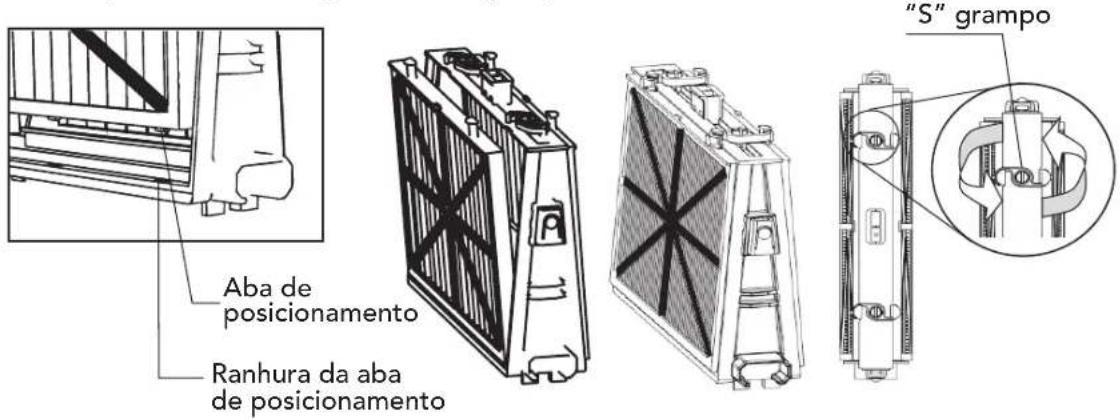

1. Montar novamente os elementos de filtragem

Insira as abas de posicionamento na parte inferior do elemento de filtragem nas suas ranhuras na armação de base, em seguida feche o grampo em "S".

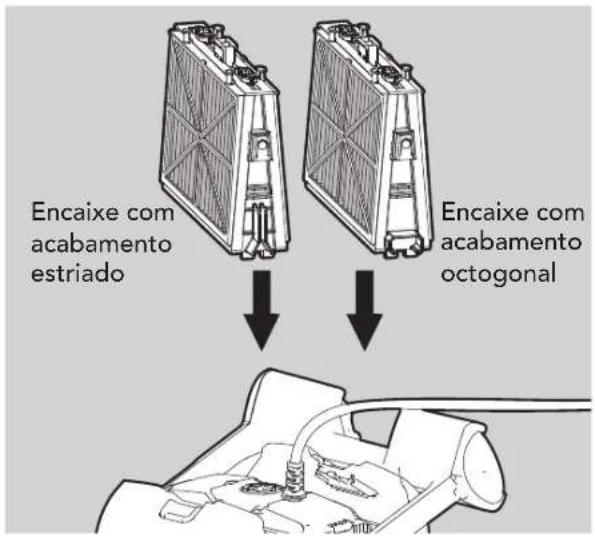

Reinstalar os filtros de acordo com o diagrama.

Não force o encaixe dos filtros.

6.2. Desmontagem e limpeza do impulsor

Desligue a fonte de alimentação antes de qualquer atividade de manutenção.

Desmonte a tampa do impulsor, limpe ao redor da sua carcaça e volte a montar.

7. ARMAzENAMENTO FORA DE ÉPOCA

Se o aspirador de piscina não for utilizado por um longo período, execute as seguintes fases de armazenamento:

• Certifique-se que não permanece nenhuma água no aspirador de piscina
• Limpe cuidadosamente o cartuchos e insira-os na sua posição
• Enrole o cabo de modo a que fique sem torções e coloque-o sobre o Caddy
• Guarde o limpador de piscinas na vertical sobre o Caddy, numa área protegida do sol/chuva/geada diretos a uma temperatura entre os 5°-45°C / 41°-113°F

8. RESOLUÇÃO DE PROBLEMAS

Se as soluções sugeridas não resolverem o problema, contacte o seu revendedor

Problema Solução
O aspirador de piscina não se desloca	1. Verifique se o cabo da fonte de alimentação está conectado corretamente na tomada. Verifique a alimentação à tomada e conecte novamente o limpador de piscinas2. Certifique-se de que a tomada elétrica está a funcionar corretamente e que não fez acionar o disjuntor na caixa de fusíveis3. Desligue (OFF) a fonte de alimentação. Aguarde 30 segundos e então ligue-a novamente4. Desligue a fonte de alimentação da tomada. Abra a tampa do impulsor e verifique que não existe nada preso no impulsor
O aspirador de piscina desloca-se, mas não limpa a piscina	1. Limpe os filtros dos cartuchos2. Após o aspirador de piscina começar a deslocar-se observe-o durante vários minutos e certifique-se que este mantém-se em movimento. Se ele parar de se deslocar, verifique o impulsor e o sistema de tração para verificar se estão lá presos quaisquer detritos
O aspirador de piscina limpa apenas uma parte da piscina	1. Certifique-se que o cabo tem folga suficiente para o aspirador alcançar toda a piscina2. Limpe os filtros dos cartuchos3. Somente para oClassic 9:Você poderá melhorar a cobertura da piscina, ajustando o flutuador da pega. Para a cobertura ideal da piscina, o limpador de piscinas deve girar no chão num ângulo de 90° (o limpador de piscinas gira duas vezes antes de completar a virada de 90°).Se o limpador de piscinas gira num ângulo maior do que 90°, puxe o flutuador da pega na entrada lateral do cabo (A)Se o limpador de piscina não completar um giro de 90°, puxe o flutuador da pega no lado oposto à entrada lateral do cabo (B)4. Verifique as escovas para ver se elas estão obstruídas ou gastas
O aspirador de piscina flutua em vez de se posicionar no fundo da piscina	1. Tente remover o ar novamente2. Com o aspirador de piscina na água, esprema a escova combinada/Wonder para se certificar que elas são completamente absorventes de água
O cabo tem torções 1.	Para remover os torções deve esticar o cabo completamente e deixá-lo exposto ao sol por pelo menos um dia2. Limpe os filtros dos cartuchos
O aspirador de piscina não sobe as paredes	1. Limpe os filtros dos cartuchos2. Verifique o nível dos produtos químicos da água. Níveis impróprios podem permitir o crescimento de algas, tornando as paredes escorregadias. Se for esse o caso, ajuste os níveis e esfregue as paredes3. Certifique-se que as escovas não estão gastas4. Somente para oTop 9: Certifica-se que o modo de subida de parede não foi cancelado através da unidade de controlo remoto

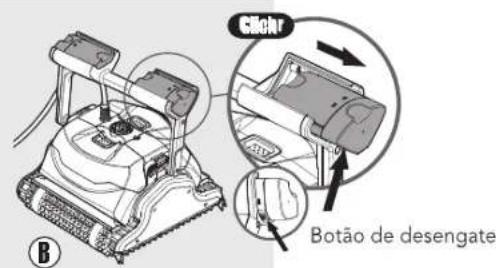

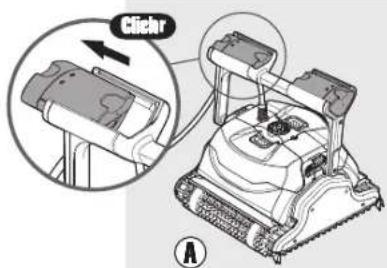

Para colocar os flutuadores de volta à sua posição original: enquanto pressiona o botão de desengate na base do flutuador da pega - empurre o flutuador da pega de volta.

Dolphin Explorer Classic 9 / Top 9
