Marca	Maytronics
Modelo	Dolphin EX45
Tipo de produto	Aspirador robô para piscina
Utilização	Piscinas privadas enterradas ou acima do solo
Profundidade mínima de utilização	0,80 m
Profundidade máxima de utilização	5 m
Alimentação elétrica (entrada)	100-250 V AC, 50-60 Hz, 180 W
Tensão de saída	<30 V DC
Índice de proteção da fonte de alimentação	IP54
Índice de proteção do motor	IP68
Tipo de filtração	Cartuchos filtrantes (filtro de rede x4, ultrafino opcional)
Escova padrão	Escova adequada para todos os revestimentos de paredes (combinada)
Opções de escovas	Escova PVC (concreto, PVC, fibra de vidro) / Escova Wonder (cerâmicas lisas)
Funcionalidades	Escovação ativa, escalada em paredes, ciclo de limpeza automático
Ajuste da alça	Sim, ângulo ajustável para variar a velocidade
Cabo flutuante	Sim
Comando	Interruptor digital ON/OFF na fonte de alimentação
Manutenção	Limpeza regular dos cartuchos filtrantes (com mangueira) e do impulsor
Armazenamento fora de temporada	Protegido do sol, chuva, geada, entre 5°C e 45°C, na posição vertical sobre o Caddy
Condições de água recomendadas	Cloro máx. 4 ppm, pH 7.0-7.8, temperatura 6-34°C, NaCl máx. 5000 ppm
Segurança	Disjuntor diferencial recomendado, não entrar na água durante o funcionamento, desconectar antes da manutenção
Acessórios incluídos	Cartuchos filtrantes (x4), cabo flutuante, fonte de alimentação

Perguntas frequentes - Dolphin EX45 MAYTRONICS

O que fazer se o robô não se mover?

Verifique primeiro se o cabo de alimentação está corretamente conectado e se a tomada funciona. Em seguida, desligue o aparelho (OFF), aguarde 30 segundos e ligue-o novamente. Se o problema persistir, desconecte a fonte de alimentação e abra a tampa do impulsor para verificar se nenhum detrito o está bloqueando.

Por que o robô não limpa toda a piscina?

Certifique-se de que o cabo flutuante é longo o suficiente para alcançar todos os cantos. Limpe os cartuchos filtrantes. Verifique também se as escovas não estão bloqueadas ou desgastadas. Para o modelo Classic 9, você pode ajustar o flutuador da alça para melhorar a cobertura.

Como limpar os cartuchos filtrantes?

Desconecte primeiro a alimentação. Abra as tampas dos filtros nas laterais do robô, remova os cartuchos e limpe-os com a mangueira de jardim. Remonte inserindo as patas nas ranhuras e fechando os prendedores. Não deixe os cartuchos secarem antes de limpá-los.

Como ajustar o ângulo da alça?

Pressione a trava para baixo e segure-a. Mova a alavanca para o ângulo desejado e solte a trava para travar. O ângulo influencia a velocidade ao longo da linha d'água e a cobertura.

Por que o robô flutua em vez de afundar?

Se o robô flutua, é porque contém ar. Coloque-o na água e pressione a escova combinada para que absorva água. Você também pode tentar retirá-lo e incliná-lo para eliminar o ar.

Como iniciar o robô pela primeira vez?

Desenrole completamente o cabo para eliminar as dobras. Coloque a fonte de alimentação a 3 metros da borda da piscina, conecte o cabo flutuante e a alimentação. Coloque o robô na água, deixe-o afundar até o fundo e ligue-o (ON). Ele realizará um ciclo de limpeza completo.

O que fazer se o cabo estiver enroscado?

Estique completamente o cabo e deixe-o ao sol por pelo menos um dia para eliminar as dobras. Limpe também os cartuchos filtrantes que podem estar entupidos e causar torções.

Como armazenar o robô fora de temporada?

Elimine toda a água do robô, limpe cuidadosamente os cartuchos filtrantes e coloque-os de volta. Enrole o cabo sem dobras e coloque o robô na posição vertical sobre seu Caddy. Guarde-o protegido do sol, chuva e geada, a uma temperatura entre 5°C e 45°C.

Por que o robô não sobe nas paredes?

Limpe os cartuchos filtrantes que podem estar obstruídos. Verifique os níveis de produtos químicos (cloro, pH) pois uma água desequilibrada pode tornar as paredes escorregadias. Certifique-se de que as escovas não estão desgastadas.

Como trocar as escovas do robô?

O robô é fornecido com uma escova combinada adequada para a maioria dos revestimentos. Para trocar, remova a escova antiga soltando-a e instale a nova encaixando-a. As escovas opcionais (PVC ou Wonder) são montadas da mesma forma. Consulte o manual para as referências exatas.

MANUAL DE UTILIZADOR Dolphin EX45 MAYTRONICS

Manual de instruções ..... p. 51

Manual de instruções

Conteúdo

1. INTRODUÇÃO....52
2. ESPECIFICAÇÕES 52
3. AVISOS E PRECAUÇÕES......52

3.1. Avisos....52
3.2. Precauções....52

1. PEÇAS DO ASPIRADOR DE PISCINA 53
2. UTILIZAR O ASPIRADOR DE PISCINA 54

5.1. Instalação 54
5.1.1. Ajustar o ângulo da alça....54
5.2. Colocar o aspirador na piscina 55
5.3. Retirar o aspirador da piscina 56

1. MANUTENÇÃO DE ROTINA....57

6.1. Limpeza dos cartuchos de filtro....57
6.2. Desmontagem e limpeza do impulsor....58

1. ARMAZENAMENTO FORA DE ÉPOCA 59
2. RESOLUÇÃO DE PROBLEMAS 60

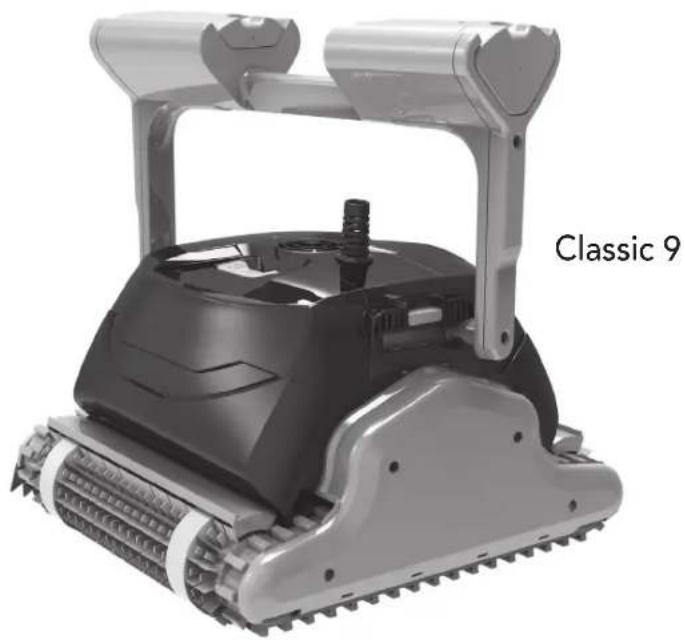

Dolphin Explorer Classic 9 / Top 9

Manual de instruções

1. INTRODUÇÃO

Obrigado por ter adquirido um aspirador de piscina robótico da Maytronics.

Temos a certeza que o seu aspirador de piscina robótico da Maytronics lhe irá proporcionar uma limpeza fiável, conveniente e eficiente da sua piscina. A sua filtração fiável em todas as condições da piscina, escovação ativa e a escova de ascensão para todas as superfícies melhoram a higiene da piscina ao máximo.

Os aspiradores de piscina robóticos da Maytronics proporcionam uma tecnologia de limpeza avançada, desempenho de longa duração e fácil manutenção. Você e a sua família terão toda a liberdade para desfrutar uma natação com plena confiança de que a sua piscina está completamente limpa.

2. ESPECIFICAÇÕES

Proteção do motor: IP 68

Profundidade mínima: 0.80m / 2.6ft

Fonte de alimentação digital comutada

• Entrada - 100-250 VAC
  50-60 Hertz
  180 Watt
• Saída - <30 VDC
  IP 54

3. AVISOS E PRECAUÇÕES

3.1. Avisos

• Utilize apenas a fonte de alimentação fornecida (original)
• Certifique-se de que a tomada elétrica está protegida por um interruptor de falta de terra ou um interruptor de fuga à terra
• Mantenha a fonte de alimentação fora das poças de água
• Coloque a fonte de alimentação pelo menos a 3m/10ft da borda da piscina
• Não entre na piscina enquanto o aspirador de piscina estiver a funcionar
• Desligue a fonte de alimentação da tomada antes de qualquer atividade de manutenção

3.2. Precauções

Quando não estiver a utilizar o aspirador de piscina, guarde-o no Caddy, numa zona de sombra. Use o aspirador de piscina apenas nas seguintes condições de água:

Cloro: Máx. 4 ppm
pH 7,0 – 7,8
Temperatura: 6–34 °C (43–93 °F)
NaCl Máximo = 5000 ppm

Escovas

Escova combinada
Escova que limpa todas as superfícies, ideal para a maioria das piscinas.

Escovas opcionais

Escova de PVC para betão, PVC, fibra de vidro e revestimento.

Escova Wonder para cerâmica lisa.

Escova combinada
Escova que limpa todas as superfícies, ideal para a maioria das piscinas.

Escovas opcionais

Escova de PVC para betão, PVC, fibra de vidro e revestimento.
Escova Wonder para cerâmica lisa.

Fonte de alimentação

▶Filtração

Cartuchos com filtro de rede (X4)

O aspirador de piscina é muito simples de utilizar. Basta colocá-lo na piscina e certificar-se de que está devidamente posicionado no fundo da piscina. Ligue-o (ON) e deixe que este faça o seu trabalho.

5.1. Instalação

Antes de utilizar o aspirador de piscina pela primeira vez, execute os seguintes passos:

Desenrole o cabo e estique-o completamente para que este fique sem dobras.

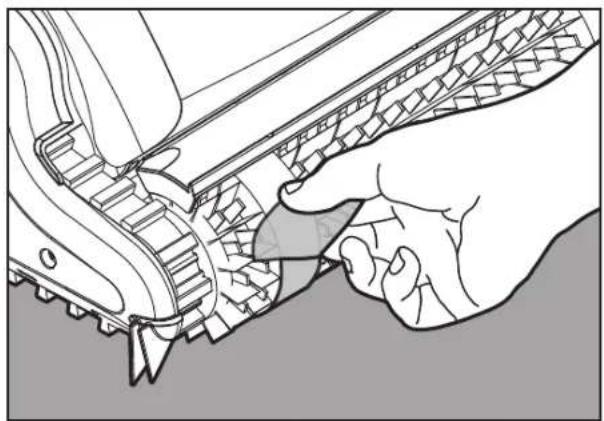

Alguns modelos possuem coberturas plásticas sobre as escovas.

Remova-as antes de utilizar.

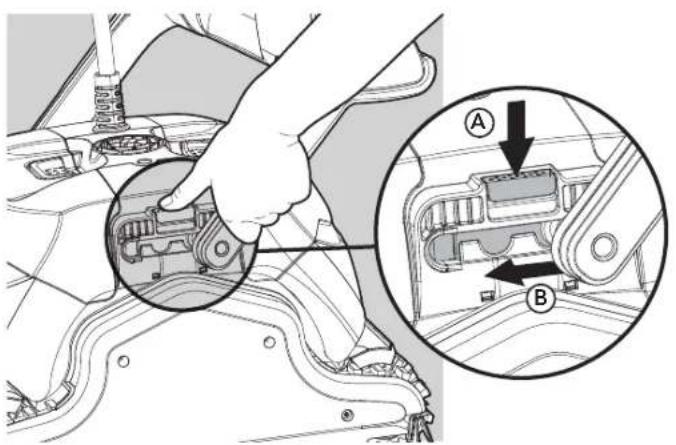

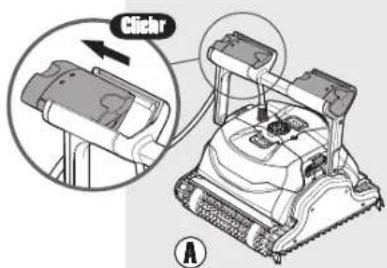

5.1.1. Ajustar o ângulo da alça

A alça do robô deve ser ajustada e bloqueada na diagonal, de modo a assegurar ótimos resultados de limpeza.

O ângulo da alça também pode ser ajustado para determinar a velocidade na qual o robô avança ao longo da linha de água.

Para ajustar o ângulo da alça:

A. Pressionar a trava para baixo e mantê-la nesta posição.

B. Mover a alça para a posição desejada e soltar a trava para manter a alça no lugar.

Coloque a fonte de alimentação aproximadamente no meio do lado maior da piscina a uma distância de 3 m/10 ft.

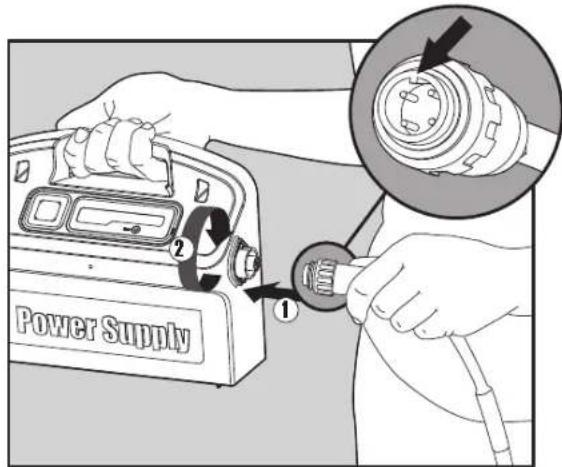

Ligue o cabo flutuante à fonte de alimentação inserindo-o com o entalhe no conector (1) alinhado com a ranhura na tomada da fonte de alimentação e girando no sentido horário (2).

Ligue a fonte de alimentação e deixe-a na posição OFF.

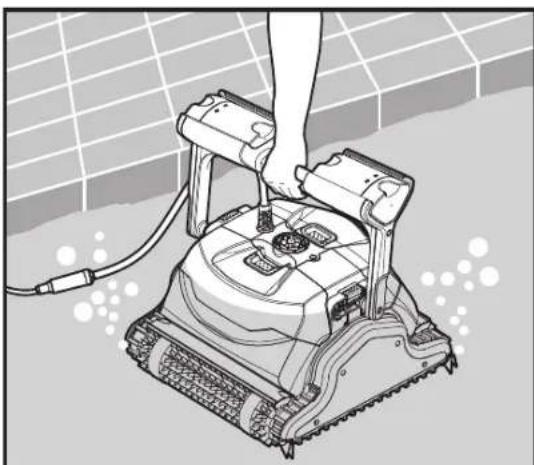

5.2. Colocar o aspirador na piscina

Se o seu aspirador de piscina está equipado com escovas que contêm esponjas, ensope as escovas na água e espreme-as para que possam absorver a água na primeira vez que usar o aspirador de piscina, ou se as escovas secaram entre as utilizações.

Liberte o aspirador de piscina e deixe-o afundar até ao fundo da piscina.

Certifique-se que o cabo flutuante está livre de quaisquer obstruções.

Para evitar torções no cabo flutuante, coloque cabo suficiente (aproximadamente) na água para que o aspirador de piscina alcance o canto mais distante da piscina.

Ligue (ON) a fonte de alimentação.

O aspirador de piscina não irá funcionar até que tenha alcançado o fim do ciclo de limpeza.

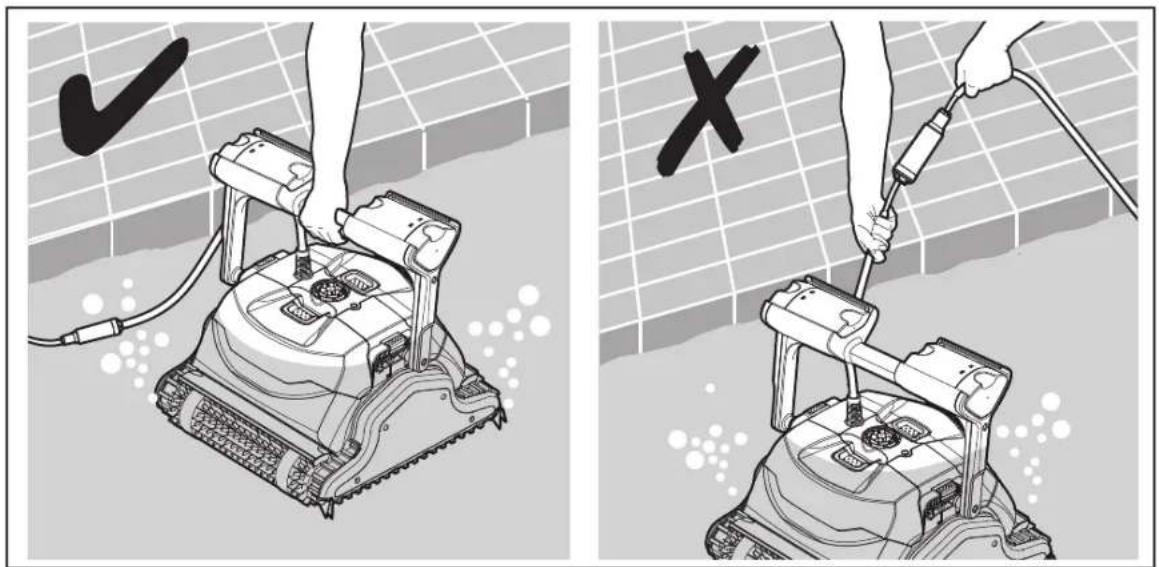

5.3. Retirar o aspirador da piscina

⚠️ Desligue (OFF) e retire a ficha da fonte de alimentação.

Utilizando o cabo flutuante, traga o aspirador até à borda da piscina.

Utilizando a asa, retire o aspirador da piscina.

NÃO RETIRE O ASPIRADOR DA PISCINA UTILIZANDO O CABO.

6. MANUTENÇÃO DE ROTINA

Desligue a fonte de alimentação da tomada.

Nota: Nao deixe que os cartuchos do filtro sequem antes de os limpar.

1. Volte o aspirador de piscina de cabeça para baixo.
2. Abra os grampos e retire os filtros.

1. Limpe os filtros com uma mangueira.

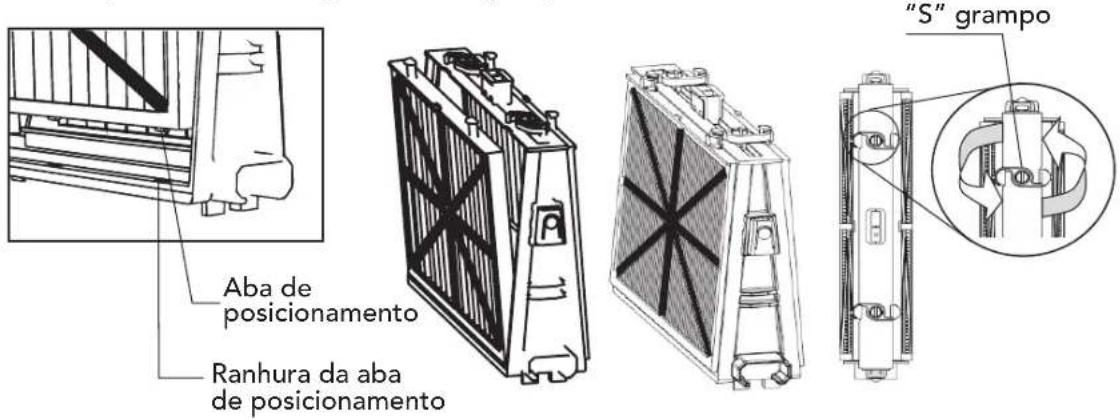

1. Montar novamente os elementos de filtragem

Insira as abas de posicionamento na parte inferior do elemento de filtragem nas suas ranhuras na armação de base, em seguida feche o grampo em "S".

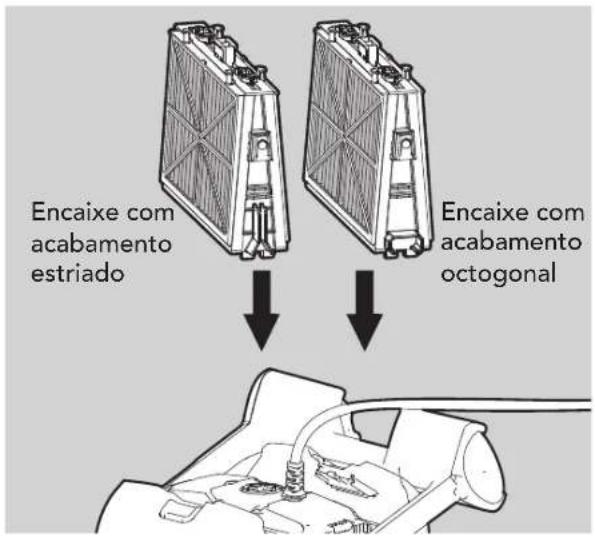

Reinstalar os filtros de acordo com o diagrama.

Não force o encaixe dos filtros.

6.2. Desmontagem e limpeza do impulsor

Desligue a fonte de alimentação antes de qualquer atividade de manutenção.

Desmonte a tampa do impulsor, limpe ao redor da sua carcaça e volte a montar.

7. ARMAzENAMENTO FORA DE ÉPOCA

Se o aspirador de piscina não for utilizado por um longo período, execute as seguintes fases de armazenamento:

• Certifique-se que não permanece nenhuma água no aspirador de piscina
• Limpe cuidadosamente o cartuchos e insira-os na sua posição
• Enrole o cabo de modo a que fique sem torções e coloque-o sobre o Caddy
• Guarde o limpador de piscinas na vertical sobre o Caddy, numa área protegida do sol/chuva/geada diretos a uma temperatura entre os 5°-45°C / 41°-113°F

8. RESOLUÇÃO DE PROBLEMAS

Se as soluções sugeridas não resolverem o problema, contacte o seu revendedor

Problema Solução
O aspirador de piscina não se desloca	1. Verifique se o cabo da fonte de alimentação está conectado corretamente na tomada. Verifique a alimentação à tomada e conecte novamente o limpador de piscinas2. Certifique-se de que a tomada elétrica está a funcionar corretamente e que não fez acionar o disjuntor na caixa de fusíveis3. Desligue (OFF) a fonte de alimentação. Aguarde 30 segundos e então ligue-a novamente4. Desligue a fonte de alimentação da tomada. Abra a tampa do impulsor e verifique que não existe nada preso no impulsor
O aspirador de piscina desloca-se, mas não limpa a piscina	1. Limpe os filtros dos cartuchos2. Após o aspirador de piscina começar a deslocar-se observe-o durante vários minutos e certifique-se que este mantém-se em movimento. Se ele parar de se deslocar, verifique o impulsor e o sistema de tração para verificar se estão lá presos quaisquer detritos
O aspirador de piscina limpa apenas uma parte da piscina	1. Certifique-se que o cabo tem folga suficiente para o aspirador alcançar toda a piscina2. Limpe os filtros dos cartuchos3. Somente para oClassic 9:Você poderá melhorar a cobertura da piscina, ajustando o flutuador da pega. Para a cobertura ideal da piscina, o limpador de piscinas deve girar no chão num ângulo de 90° (o limpador de piscinas gira duas vezes antes de completar a virada de 90°).Se o limpador de piscinas gira num ângulo maior do que 90°, puxe o flutuador da pega na entrada lateral do cabo (A)Se o limpador de piscina não completar um giro de 90°, puxe o flutuador da pega no lado oposto à entrada lateral do cabo (B)4. Verifique as escovas para ver se elas estão obstruídas ou gastas
O aspirador de piscina flutua em vez de se posicionar no fundo da piscina	1. Tente remover o ar novamente2. Com o aspirador de piscina na água, esprema a escova combinada/Wonder para se certificar que elas são completamente absorventes de água
O cabo tem torções 1.	Para remover os torções deve esticar o cabo completamente e deixá-lo exposto ao sol por pelo menos um dia2. Limpe os filtros dos cartuchos
O aspirador de piscina não sobe as paredes	1. Limpe os filtros dos cartuchos2. Verifique o nível dos produtos químicos da água. Níveis impróprios podem permitir o crescimento de algas, tornando as paredes escorregadias. Se for esse o caso, ajuste os níveis e esfregue as paredes3. Certifique-se que as escovas não estão gastas4. Somente para oTop 9: Certifica-se que o modo de subida de parede não foi cancelado através da unidade de controlo remoto

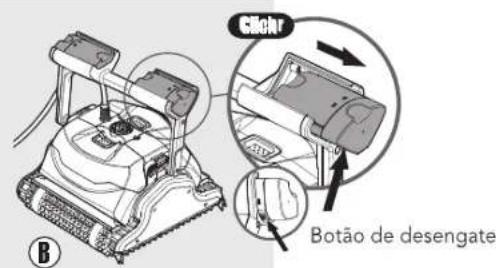

Para colocar os flutuadores de volta à sua posição original: enquanto pressiona o botão de desengate na base do flutuador da pega - empurre o flutuador da pega de volta.
