GWS 14-150 CI PROFESSIONAL - Esmerilhadeira angular BOSCH - Manual de utilização gratuito

Tipo de produto	Esmerilhadeira angular
Marca	Bosch
Modelo	GWS 14-150 CI Professional
Potência nominal absorvida	1400 W
Potência útil	820 W
Velocidade de rotação em vazio	9300 rpm
Diâmetro máximo do disco	150 mm
Rosca do eixo	M14
Peso (conforme EPTA 01/2003)	2,3 kg
Classe de proteção	II (isolamento duplo)
Parada em caso de contragolpe	Sim
Proteção contra reinícios acidentais	Sim
Limitação da corrente de partida	Sim
Eletrônica Constante	Sim
Pré-ajuste da velocidade de rotação	Não
Punho adicional	Sim, com amortecimento de vibrações
Cobertura de proteção para desbaste	Sim
Cobertura de proteção para corte	Opcional
Porca de aperto rápido SDS-clic	Opcional
Nível de pressão sonora	91 dB(A)
Nível de intensidade sonora	102 dB(A)
Vibração (lixamento de superfície)	5,5 m/s²
Manutenção	Limpar as aberturas de ventilação, usar um aspirador para poeiras condutoras
Reparabilidade	Serviço pós-venda Bosch, usar peças de reposição originais

Perguntas frequentes - GWS 14-150 CI PROFESSIONAL BOSCH

Quais tipos de discos posso usar com a GWS 14-150 CI?

Você pode usar discos de desbaste, corte, discos de lamelas, escovas de aço e discos de lixamento de borracha. O diâmetro máximo do disco é de 150 mm com um furo de 22,2 mm e uma rosca de eixo M14.

Como montar a cobertura de proteção?

Coloque a cobertura de proteção no colo do eixo alinhando as marcas triangulares. Pressione até que o ressalto assente no flange, depois gire até ouvir um clique. Para ajustar, empurre a alavanca de destravamento para cima e gire a cobertura. Ela não deve girar sem acionar a alavanca.

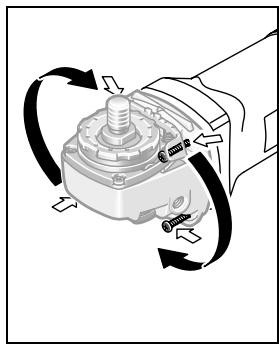

Como trocar a cabeça de engrenagem?

Desconecte a ferramenta. Afrouxe completamente os 4 parafusos da cabeça de engrenagem, gire-a cuidadosamente em passos de 90° sem soltá-la, depois aperte os parafusos. Isso permite ajustar a posição do interruptor para maior conforto.

O que fazer em caso de contragolpe?

A ferramenta possui parada em caso de contragolpe: se a velocidade cair bruscamente (ex. bloqueio), a alimentação é cortada. Para retomar, coloque o interruptor em desligado e religue. Use sempre o punho adicional para melhor controle.

Como usar a porca de aperto rápido SDS-clic?

A porca de aperto rápido SDS-clic (acessório) permite trocar os discos sem ferramenta. Certifique-se de que a face impressa não está virada para o disco e que a seta aponta para a marca. Aperte girando o disco no sentido horário. Para soltar, gire o anel serrilhado manualmente. Nunca use um alicate se estiver travado; use a chave de pinos.

Quais equipamentos de proteção devo usar?

Use sempre óculos de proteção, máscara antipoeira, proteção auditiva (pois o nível sonoro pode atingir 102 dB(A)), luvas e um avental adequado. Para corte de pedra, use um aspirador de poeira com um aspirador aprovado.

Posso usar esta ferramenta para polir?

Não, esta ferramenta não foi projetada para polimento. Destina-se a desbaste, corte, lixamento com lixa e escovação de materiais metálicos e minerais sem água.

Como limpar a ferramenta?

Desconecte a ferramenta. Limpe regularmente as aberturas de ventilação com um pincel ou soprador. Se estiver trabalhando metal, poeiras condutoras podem acumular; use um aspirador estacionário e um disjuntor diferencial. Para o exterior, limpe com um pano seco.

Onde posso encontrar peças de reposição e fazer reparar a ferramenta?

As reparações devem ser feitas por um serviço pós-venda autorizado Bosch. Você encontrará os números de artigo na placa de identificação. Na França, entre em contato com o SAV pelo 01 43 11 90 06 ou com o consultor Bosch pelo 0 800 05 50 51. Consulte o site www.bosch-pt.com para vistas explodidas.

Como ajustar a velocidade de rotação?

O modelo GWS 14-150 CI não possui pré-ajuste de velocidade (ao contrário das versões CIE). A velocidade em vazio é fixa em 9300 rpm. A função Eletrônica Constante mantém a velocidade constante sob carga para um trabalho regular.

MANUAL DE UTILIZADOR GWS 14-150 CI PROFESSIONAL BOSCH

Manual de instruções

Instruções de uso

Manual de instruções

Português ...... Página 56

Italiano ...... Página 69

Placa lixadora de borracha

Avisos gerais de segurança para ferramentas elétricas

ATENÇÃO

Leia todas as instruções de segurança e todas as

instruções. O não cumprimento dos avisos e instruções abaixo pode causar choque elétrico, incêndio e/ou ferimentos graves.

Guarde todos os avisos e instruções para referência futura.

O termo "ferramenta elétrica" usado nos avisos abaixo refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas com bateria (sem cabo de rede).

1) Segurança da área de trabalho

a) Mantenha a área de trabalho sempre limpa e bem iluminada. Desordem ou áreas mal iluminadas podem causar acidentes. b) Não trabalhe com a ferramenta elétrica em áreas com risco de explosão, onde haja líquidos, gases ou poeiras inflamáveis. Ferramentas elétricas produzem faíscas que podem inflamar poeiras ou vapores. c) Mantenha crianças e outras pessoas afastadas da ferramenta elétrica durante o uso. Distrações podem fazer com que você perca o controle do aparelho.

a) O plugue da ferramenta elétrica deve caber na tomada. O plugue não deve ser modificado de forma alguma. Não use plugues adaptadores com ferramentas elétricas aterradas. Plugues não modificados e tomadas adequadas reduzem o risco de choque elétrico. b) Evite contato do corpo com superfícies aterradas, como tubos, radiadores, fogões e geladeiras. Há risco aumentado de choque elétrico se o corpo estiver aterrado. c) Mantenha o aparelho afastado de chuva ou umidade. A entrada de água em uma ferramenta elétrica aumenta o risco de choque elétrico. d) Não use o cabo para outras finalidades. Nunca use o cabo para transportar a ferramenta elétrica, pendurá-la ou puxar o plugue da tomada. Mantenha o cabo afastado de calor, óleo, cantos afiados ou partes móveis do aparelho. Cabos danificados ou emaranhados aumentam o risco de choque elétrico.

e) Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de choque elétrico.

f) Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de choque elétrico.

3) Segurança de pessoas

a) Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica pode levar a lesões graves. b) Utilize equipamento de proteção pessoal e sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões. c) Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica esteja desligada antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. d) Remova ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. e) Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas. f) Use roupa apropriada. Não use roupa larga nem joias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. g) Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.

4) Utilização e manuseio cuidadoso de ferramentas elétricas

a) Não sobrecarregue o aparelho. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada. b) Não utilize uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. c) Puxe a ficha da tomada e/ou remova o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica. d) Guarde ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes. e) Trate a ferramenta elétrica com cuidado. Controle se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permita que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas. f) Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. g) Utilize a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considere as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não as aplicações previstas pode levar a situações perigosas.

5) Serviço

a) Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.

Instruções de serviço específicas do aparelho

Advertências gerais de segurança para lixar, lixar com lixa de papel, trabalhar com escovas de arame e separar por retificação

▶ Esta ferramenta elétrica deve ser utilizada como lixadeira, como lixadeira com lixa de papel, escova de arame e para separar por retificação. Observar todas as indicações de aviso, instruções, apresentações e dados fornecidos com a ferramenta elétrica. O desrespeito das seguintes instruções pode levar a um choque elétrico, incêndio e/ou graves lesões. ▶ Esta ferramenta elétrica não é apropriada para polir. Aplicações, para as quais a ferramenta elétrica não é prevista, podem causar riscos e lesões. - Não utilizar acessórios, que não foram especialmente previstos e recomendados pelo fabricante para serem utilizados com esta ferramenta elétrica. O facto de poder fixar o acessório a esta ferramenta elétrica, não garante uma aplicação segura. ▶ O número de rotação admissível da ferramenta de trabalho deve ser no mínimo tão alto quanto o máximo número de rotação indicado na ferramenta elétrica. Acessórios que girem mais rápido do que permitido, podem quebrar e serem atirados para longe. O diâmetro exterior e a espessura da ferramenta de trabalho devem corresponder às indicações de medida da sua ferramenta elétrica. Ferramentas de trabalho incorretamente medidas podem não ser suficientemente blindadas nem controladas. Discos abrasivos, flanges, pratos abrasivos ou outros acessórios devem caber exatamente no veio de retificação da sua ferramenta elétrica. Ferramentas de trabalho, que não cabem exatamente no veio de retificação da ferramenta elétrica, giram irregularmente, vibram fortemente e podem levar à perda de controlo. - Não utilizar ferramentas de trabalho danificadas. Antes de cada utilização deverá controlar as ferramentas de trabalho, e verificar se por exemplo os discos abrasivos apresentam fissuras e estilhaços, se pratos abrasivos apresentam fissuras, se há desgaste ou forte atrição, se as escovas de arame apresentam arames soltos ou quebrados. Se a ferramenta elétrica ou a ferramenta de trabalho caírem, deverá verificar se sofreram danos, ou trocar por uma ferramenta de trabalho intacta. Após ter controlado e introduzido a ferramenta de trabalho, deverá

manter-se, e as pessoas que se encontrem nas proximidades, fora do nível de rotação da ferramenta de trabalho e permitir que a ferramenta elétrica funcione durante um minuto com o máximo número de rotação. A maioria das ferramentas de trabalho danificadas quebram durante este período de teste.

▶ Utilizar equipamento de proteção pessoal. De acordo com a aplicação, deverá utilizar proteção para todo o rosto, proteção para os olhos ou óculos de proteção. Se necessário, utilize máscara contra poeira, proteção auricular, luvas de proteção ou avental especial, para se proteger de pequenas partículas de amoladura e de material. Os olhos devem ser protegidos contra partículas que voam, produzidas durante as diversas aplicações. A máscara contra poeira ou máscara de respiração deve ser capaz de filtrar o pó produzido durante a respectiva aplicação. Se for sujeito durante longo tempo a ruídos fortes, poderá sofrer perda da capacidade auditiva. ▶ Observe que as outras pessoas mantenham uma distância segura em relação ao seu local de trabalho. Cada pessoa que entrar na área de trabalho deverá usar equipamento de proteção pessoal. Estilhaços da peça a ser trabalhada ou ferramentas de trabalho quebradas podem voar e causar lesões fora da área imediata de trabalho. Ao executar trabalhos durante os quais possam ser atingidos cabos elétricos ou o próprio cabo de rede, deverá sempre segurar a ferramenta elétrica pelas superfícies isoladas do punho. O contato com um cabo sob tensão pode colocar peças de metal da ferramenta elétrica sob tensão e levar a um choque elétrico. ▶ Manter o cabo de rede afastado de ferramentas de trabalho em rotação. Se perder o controle sobre a ferramenta elétrica, é possível que o cabo de rede seja cortado ou enganchado e a sua mão ou braço sejam puxados contra a ferramenta de trabalho em rotação. ▶ Jamais depositar a ferramenta elétrica antes que a ferramenta de trabalho esteja completamente parada. A ferramenta de trabalho em rotação pode entrar em contato com a superfície de apoio, provocando perda de controle da ferramenta elétrica. ▶ Não permitir que a ferramenta elétrica funcione enquanto estiver a transportá-la. A sua roupa pode ser agarrada devido a um contato acidental com a ferramenta de trabalho em rotação, de modo que a ferramenta de trabalho possa ferir o seu corpo.

• Limpar regularmente as aberturas de ventilação da sua ferramenta elétrica. A ventoinha do motor puxa pó para dentro da carcaça, e uma grande quantidade de pó de metal pode causar perigos elétricos.
• Não utilizar a ferramenta elétrica perto de materiais inflamáveis. Faíscas podem incendiar estes materiais.
• Não utilizar ferramentas de trabalho que necessitem de agentes de refrigeração líquidos. A utilização de água ou de outros agentes de refrigeração líquidos pode provocar um choque elétrico.

Contra-golpe e respectivas advertências

▶ Contra-golpe é uma reação repentina devido a uma ferramenta de trabalho travada ou bloqueada, como por exemplo um disco abrasivo, um prato abrasivo, uma escova de arame etc. Um travamento ou um bloqueio levam a uma parada abrupta da ferramenta de trabalho em rotação. Desta maneira, uma ferramenta elétrica descontrolada pode ser acelerada no local de bloqueio, sendo forçada no sentido contrário da rotação da ferramenta de trabalho.

Se por exemplo um disco abrasivo travar ou bloquear numa peça a ser trabalhada, o canto do disco abrasivo pode mergulhar na peça a ser trabalhada e encravar-se, quebrando o disco abrasivo ou causando um contra-golpe. O disco abrasivo se movimenta então no sentido do operador ou para longe deste, dependendo do sentido de rotação do disco no local do bloqueio. Sob estas condições os discos abrasivos também podem partir-se.

Um contra-golpe é a consequência de uma utilização incorreta ou indevida da ferramenta elétrica. Ele pode ser evitado por apropriadas medidas de precaução como descrito a seguir.

▶ Segurar firmemente a ferramenta elétrica e posicionar o seu corpo e os braços de modo que possa resistir às forças de um contra-golpe. Sempre utilizar o punho adicional, se existente, para assegurar o máximo controle possível sobre as forças de um contra-golpe ou sobre momentos de reação durante o arranque. O operador pode controlar as forças de contra-golpe e as forças de reação através de medidas de precaução apropriadas. Jamais permita que as suas mãos se encontrem perto de ferramentas de trabalho em rotação. No caso de um contra-golpe a ferramenta de trabalho poderá passar pela sua mão. Evite que o seu corpo se encontre na área, na qual a ferramenta elétrica possa ser movimentada no caso de um contra-golpe. O contra-golpe força a ferramenta elétrica no sentido contrário ao movimento do disco abrasivo no local do bloqueio.

Trabalhar com especial cuidado na área ao redor de esquinas, cantos afiados etc. Evite que ferramentas de trabalho sejam ricocheteadas e travadas pela peça a ser trabalhada. A ferramenta de trabalho em rotação tende a travar em esquinas, em cantos afiados ou se for ricocheteada. Isto causa uma perda de controle ou um contra-golpe. ▶ Não utilizar lâminas de serra de correias nem dentadas. Estas ferramentas de trabalho causam frequentemente um contra-golpe ou a perda de controle sobre a ferramenta elétrica.

Instruções especiais de segurança específicas para lixar e separar por retificação

▶ Sempre utilizar a capa de proteção, prevista para o tipo de corpo abrasivo utilizado. A capa de proteção deve ser firmemente aplicada na ferramenta elétrica e fixa, de modo que seja alcançado um máximo de segurança, ou seja, que apenas uma mínima parte do corpo abrasivo aponte abertamente na direção do operador. A capa de proteção deve proteger o operador contra estilhaços e contra um contato acidental com o corpo abrasivo. ▶ Utilizar exclusivamente os corpos abrasivos homologados para a sua ferramenta elétrica e a capa de proteção prevista para estes corpos abrasivos. Corpos abrasivos não previstos para a ferramenta elétrica não podem ser suficientemente protegidos e portanto não são seguros. Os corpos abrasivos só devem ser utilizados para as aplicações recomendadas. P. ex.: Jamais lixar com a superfície lateral de um disco de corte. Discos de corte são destinados para o desbaste de material com o canto do disco. Uma força lateral sobre estes corpos abrasivos pode quebrá-los. ▶ Sempre utilizar flanges de aperto intactos de tamanho e forma corretos para o disco abrasivo selecionado. Flanges apropriados apoiam o disco abrasivo e reduzem assim o perigo de uma ruptura do disco abrasivo. Flanges para discos de corte podem diferenciar-se de flanges para outros discos abrasivos. - Não utilizar discos abrasivos gastos de outras ferramentas elétricas maiores. Discos abrasivos para ferramentas elétricas maiores não são apropriados para os números de rotação mais altos de ferramentas elétricas menores e podem quebrar.

Outras advertências especiais de segurança para separar por retificação

Evite o bloqueio do disco de corte ou uma força de pressão excessiva. Não faça cortes extremamente profundos. A sobrecarga do disco de corte aumenta o desgaste e a tendência a emperrar e bloquear, aumentando assim a possibilidade de um contra-golpe ou ruptura do corpo abrasivo. Evite a área à frente ou atrás do disco de corte em rotação. Se o disco de corte for conduzido na peça a ser trabalhada, para frente, afastando-se do corpo, é possível que, em caso de contra-golpe, a ferramenta elétrica, juntamente com o disco em rotação, seja atirada diretamente na direção da pessoa que opera o aparelho. Se o disco de corte emperrar ou se o trabalho for interrompido, desligue a ferramenta elétrica e mantenha-a parada até o disco parar completamente. Nunca tente puxar o disco de corte para fora do corte enquanto ainda estiver em rotação, caso contrário poderá ocorrer um contra-golpe. Verifique e elimine a causa do emperramento. ▶ Não ligue novamente a ferramenta elétrica enquanto ela ainda estiver na peça a ser trabalhada. Deixe o disco de corte atingir a rotação máxima antes de continuar cuidadosamente o corte. Caso contrário, o disco pode emperrar, pular para fora da peça ou causar um contra-golpe. Apoie placas ou peças grandes para reduzir o risco de contra-golpe devido a um disco de corte emperrado. Peças grandes podem curvar-se devido ao próprio peso. A peça a ser trabalhada deve ser apoiada em ambos os lados, tanto perto do corte como também nos cantos. Tenha cuidado ao fazer "cortes de bolso" em paredes existentes ou em outras superfícies onde não é possível ver o que há por trás. O disco de corte pode causar um contra-golpe se cortar acidentalmente tubulações de gás ou água, cabos elétricos ou outros objetos.

Advertências especiais de segurança específicas para lixar com lixa de papel

▶ Não utilize lixas de papel muito grandes, mas siga sempre as instruções do fabricante sobre o tamanho correto das lixas. Lixas que se projetam para além dos cantos do prato abrasivo podem causar lesões, bem como bloquear e rasgar as lixas ou levar a um contra-golpe.

Advertências especiais de segurança específicas para trabalhar com escovas de arame

Esteja ciente de que a escova de arame também perde pedaços de arame durante o uso normal. Não sobrecarregue os fios exercendo força de pressão excessiva. Pedaços de arame que voam podem penetrar facilmente em roupas finas e/ou na pele. Se for recomendada uma proteção, evite que a escova de arame entre em contato com a proteção. O diâmetro das escovas em forma de prato ou de copo pode aumentar devido à força de pressão e às forças centrífugas.

Advertências de segurança adicionais

Use óculos de proteção.

▶ Utilizar detectores apropriados, para encontrar cabos escondidos, ou consultar a companhia elétrica local. O contato com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A penetração em um cano de água causa danos materiais ou pode provocar um choque elétrico. ▶ Sempre utilizar dispositivos de proteção previstos para o respectivo tipo de aplicação. Dispositivos de proteção não apropriados para o tipo de aplicação não podem proteger suficientemente contra o rebolo. Para o trabalho em pedras, deverá utilizar uma aspiração de pó. O aspirador de pó deve ser homologado para a aspiração de pó de pedras. A utilização destes dispositivos reduz o perigo devido ao pó. Para o corte de pedras, deverá utilizar um carril de guia. Sem guias laterais, é possível que o disco de corte emperre e cause um contra-golpe. ▶ Segurar a ferramenta elétrica firmemente com ambas as mãos durante o trabalho e manter uma posição firme. A ferramenta elétrica é conduzida com segurança com ambas as mãos. ▶ Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. - Não processar material que contenha asbesto. Asbesto é considerado como sendo cancerígeno.

Tomar medidas de proteção, se durante o trabalho houver a possibilidade de serem produzidos pós nocivos à saúde, inflamáveis ou explosivos. Por exemplo: Alguns pós são considerados como sendo cancerígenos. Usar uma máscara de proteção contra o pó e, se for possível, utilizar uma aspiração de pó/aparas. ▶ Manter o seu local de trabalho limpo. Misturas de material são especialmente perigosas. Pó de metal leve pode queimar ou explodir. ▶ Não utilizar a ferramenta elétrica com um cabo danificado. Não tocar no cabo danificado e puxar a ficha da tomada, se o cabo for danificado durante o trabalho. Cabos danificados aumentam o risco de um choque elétrico.

Descrição de funções

Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Abrir a página basculante contendo a apresentação do aparelho, e deixar esta página aberta enquanto estiver lendo a instrução de serviço.

Utilização conforme as disposições

A ferramenta elétrica é destinada para cortar, desbastar e para escovar substâncias metálicas e de pedra, sem utilizar água.

Para cortar metais, é necessário utilizar uma capa de proteção especial para cortes (acessório).

Para cortar pedras, deve ser utilizada uma cobertura de aspiração especial para cortar com carril de guia (acessório).

A ferramenta elétrica pode ser utilizada para lixar com lixas de papel se for operada com ferramentas abrasivas homologadas.

Dados técnicos

Rebarbadora	GWS ...PROFESSIONAL	8-115	8-125	10-125	11-125CI	11-125CIE
N° do produto	3 601 ...	H20 ...	H27 ...	H21 ...	H22 ...	H23 ...
Potência nominal consumida	W	800	800	1000	1100	1100
Potência útil	W	500	500	630	660	660
N° de rotação em ponto morto	min-1	11000	11000	11000	11000	2800-11000
máx. diâmetro do disco abrasivo	mm	115	125	125	125	125
Rosca do veio de rectificação		M 14	M 14	M 14	M 14	M 14
Desactivação de contragolpe		-	-	-	●	●
Protecção contra rearranqueinvoluntário		-	-	-	●	●
Limitação de corrente de arran-que		-	-	-	●	●
Constant-electronic		-	-	-	●	●
Pré-selecção do número de rota-ção		-	-	-	-	●
Peso conforme EPTA-Procedure01/2003	kg	1,9	1,9	2,1	2,0	2,0
Classe de protecção		☐/II	☐/II	☐/II	☐/II	☐/II

As indicações só valem para tensões nominais [U] 230/240 V. Estas indicações podem variar no caso de tensões inferiores e em modelos específicos dos países. Observar o número de produto na placa de características da sua ferramenta eléctrica. A designação comercial das ferramentas eléctricas individuais pode variar.

Rebarbadora	GWS ...PROFESSIONAL	14-125CI	14-125CIE	14-125CIT	14-150CI
N° do produto	3 601 ...	H24 ...	H25 ...	H29 ...	H26 ...
Potência nominal consumida	W	1400	1400	1400	1400
Potência útil	W	820	820	820	820
N° de rotação em ponto morto	min-1	11000	2800	2800	9300
			-11000	-9300
máx. diâmetro do disco abrasivo	mm	125	125	125	150
Rosca do veio de rectificação		M 14	M 14	M 14	M 14
Desactivação de contragolpe		●	●	●	●
Protecção contra rearranque involuntário		●	●	●	●
Limitação de corrente de arranque		●	●	●	●
Constant-electronic		●	●	●	●
Pré-selecção do número de rotação		-	●	●	-
Peso conforme EPTA-Procedure 01/2003	kg	2,2	2,2	2,2	2,3
Classe de protecção		☐/II	☐/II	☐/II	☐/II

As indicações só valem para tensões nominais [U] 230/240 V. Estas indicações podem variar no caso de tensões inferiores e em modelos específicos dos países. Observar o número de produto na placa de características da sua ferramenta eléctrica. A designação comercial das ferramentas eléctricas individuais pode variar.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta eléctrica na página de esquemas.

1 Alavanca para desbloquear a capa de protecção 2 Tecla de bloqueio do veio

3 Roda de ajuste para pré-selecção do número de rotação (GWS 11-125 CIE/GWS 14-125 CIE/GWS 14-125 CIT) 4 Interruptor de ligar-desligar 5 Punho adicional 6 Veio de rectificação 7 Capa de aspiração para lixar* 8 Flange de admissão com o-ring

9 Disco de metal duro em forma de tacho* 10 Porca de aperto 11 Porca de aperto rápido SDS-clic * 12 Capa de protecção para lixar 13 Capa de protecção para cortar* 14 Disco abrasivo/de corte* 15 Protecção para as mãos* 16 Prato abrasivo de borracha* 17 Folha de lixar* 18 Porca redonda* 19 Escova tipo tacho* 20 Capa de aspiração para cortar com carril de guia* 21 Disco de corte diamantado*

* Acessórios apresentados ou descritos não pertencem ao volume de fornecimento.

Declaração de conformidade

CE

Declaramos sob nossa exclusiva responsabilidade, que este produto cumpre as seguintes normas ou documentos normativos: EN 60745 conforme as disposições das directivas 89/336/CEE, 98/37/CE.

Dr. Egbert Schneider

Dr. Eckerhard Strötgen

Informação sobre ruídos/vibrações

Valores de medição averiguados conforme EN 60745.	3 601 ...	H20 ...	H22 ...	H29 ...
		H27 ...	H23 ...
		H21 ...	H24 ...
			H25 ...
			H26 ...
O nível de ruído avaliado como A do aparelho é tipicamente:
Nível de pressão acústica	dB(A)	91	91	91
Nível de potência acústica	dB(A)	102	102	102
Incerteza K=	dB	3	3	3
Usar protecção auricular!
Valores totais de vibração (soma dos vectores das três direcções) determinadas conforme EN 60745:
Lixamento de superfícies (Desbastar):
Valor de emissão de vibrações ah	m/s2	5,5	8,5	7,0
incerteza K=	m/s2	2,0	2,0	2,0
Lixar com folha de lixa:
Valor de emissão de vibrações ah	m/s2	3,0	3,0	3,0
incerteza K=	m/s2	1,5	1,5	1,5

!ATENÇÃO

O nível de vibrações indicado nestas instruções foi medido conforme um processo de medição normalizado na norma EN 60745 e pode ser utilizado para a comparação de aparelhos.

O nível de vibrações variará de acordo com a aplicação da ferramenta elétrica. Em alguns casos, o nível de vibrações pode ser superior ao indicado nestas instruções. É possível que o impacto de vibrações seja subestimado se a ferramenta elétrica for regularmente utilizada de maneira semelhante.

Nota: Para uma avaliação exata do impacto de vibrações durante um certo período de trabalho, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona sem estar realmente a ser empregado. Isto pode reduzir nitidamente o impacto de vibrações durante o completo período de trabalho.

Montagem

Montar os dispositivos de proteção

- Antes de todos os trabalhos na ferramenta elétrica, deverá puxar a ficha de rede da tomada.

Capa de proteção para lixar

Colocar a capa de proteção 12 sobre a gola do veio, como indicado na figura. As marcas triangulares na tampa de proteção devem coincidir com as respectivas marcas da cabeça da engrenagem.

Premir a capa de proteção 12 sobre a gola do veio, até o colar da capa de proteção estar assentado no flange da ferramenta elétrica e girar a capa de proteção até que engate perceptivelmente.

Adaptar a posição da capa de proteção 12 às exigências do processo de trabalho. Para tal, deverá premir a alavanca de destravamento 1 para cima e girar a capa de proteção 12 para a posição desejada.

▶ Ajustar a capa de proteção 12 de modo a evitar que voem faíscas na direção do operador. Só deverá ser possível girar a capa de proteção 12, acionando também a alavanca de destravamento 1! Caso contrário, não deverá de modo algum continuar a utilizar a ferramenta elétrica, mas enviá-la ao serviço pós-venda.

Nota: Os ressaltos de codificação na capa de proteção 12 garantem que só possa ser montada uma capa de proteção apropriada para a ferramenta elétrica.

Capa de proteção para cortar

▶ Sempre utilizar uma capa de proteção de corte para cortar metais 13. ▶ Sempre utilizar uma capa de aspiração de corte para cortar pedras com um carril de guia 20.

A capa de proteção para cortar 13 é montada como a capa de proteção para lixar 12.

Capa de aspiração para lixar

Para lixar tintas, vernizes e plásticos com discos de metal duro em forma de tacho 9 ou com pratos abrasivos de borracha 16 e com lixa 17, de modo a produzir pouco pó, poderá utilizar a capa de aspiração 7. A capa de aspiração 7 não é apropriada para o trabalho em metais.

Na capa de aspiração 7 pode ser conectado um aspirador de pó Bosch apropriado.

A capa de aspiração 7 é montada como a capa de protecção 12. A coroa de escovas é comutável.

Punho adicional

- Só utilizar a sua ferramenta eléctrica com o punho adicional 5.

Atarraxar o punho adicional 5 de acordo com o tipo de trabalho, do lado direito ou do lado esquerdo do cabeçote de engrenagens.

Punho adicional antivibrações

Vibration Control

O punho adicional antivibrações reduz as vibrações, proporcionando um trabalho agradável e seguro.

- Não efectuar quaisquer alterações no punho adicional.

Não continuar a utilizar um punho adicional danificado.

Protecção para as mãos

Ao trabalhar com o prato abrasivo de borracha 16 ou com a escova tipo tacho/escova plana/disco abrasivo em forma de leque deverá sempre montar a protecção para as mãos 15.

Fixar a protecção para as mãos 15 com o punho adicional 5.

Montar ferramentas abrasivas

• Antes de todos trabalhos na ferramenta elétrica, deverá puxar a ficha de rede da tomada. Os discos abrasivos e os discos de corte tornam-se extremamente quentes durante o trabalho; não toque neles antes que arrefeçam.

Limpar o veio de retificação 6 e todas as peças a serem montadas.

Premir a tecla de bloqueio do veio 2 para prender e soltar as ferramentas abrasivas e para imobilizar o veio de retificação. Só acionar a tecla de bloqueio do veio com o veio de retificação parado. Caso contrário, é possível que a ferramenta elétrica seja danificada.

Disco abrasivo/de corte

Observe as dimensões das ferramentas abrasivas. O diâmetro do furo deve ser do tamanho certo para o flange de admissão. Não utilizar adaptadores nem redutores.

Ao utilizar discos de corte diamantados, deverá assegurar-se de que a seta do sentido de rotação sobre o disco de corte diamantado coincida com o sentido de rotação da ferramenta elétrica (veja seta do sentido de rotação sobre o cabeçote de engrenagens).

A sequência de montagem está apresentada na página de esquemas.

Para fixar o disco abrasivo/disco de corte, deverá atarraxar a porca de aperto 10 e apertá-la com a chave de dois furos, veja secção "Porca de aperto rápido".

Após montar a ferramenta abrasiva, deverá controlar, antes de ligar a ferramenta elétrica, se a ferramenta abrasiva está montada corretamente e se pode ser movimentada livremente. Assegure-se de que a ferramenta abrasiva não entre em contacto com outras peças.

No flange de admissão 8 encontra-se uma peça de plástico (o-ring) em volta do colar de centragem. Se o o-ring estiver faltando ou estiver danificado, será imprescindível substituí-lo (número de produto 1 600 210 039), antes de montar o flange de admissão 8.

Disco abrasivo em forma de leque

Ao trabalhar com o prato abrasivo de borracha 16 ou com a escova tipo tacho/escova plana/disco abrasivo em forma de leque, deverá sempre montar a proteção para as mãos 15.

Ao trabalhar com o prato abrasivo de borracha 16 ou com a escova tipo tacho/escova plana/disco abrasivo em forma de leque, deverá sempre montar a proteção para as mãos 15.

A sequência de montagem está apresentada na página de esquemas.

Atarraxar a porca redonda 18 e apertá-la com a chave de dois furos.

Ao trabalhar com o prato abrasivo de borracha 16 ou com a escova tipo tacho/escova plana/disco abrasivo em forma de leque, deverá sempre montar a proteção para as mãos 15.

A sequência de montagem está apresentada na página de esquemas.

Deverá ser possível atarraxar a escova tipo tacho/escova plana no veio de retificação, até que fiquem firmemente encostadas no flange do veio de retificação no fim da rosca do veio de retificação. Apertar a escova tipo tacho/escova plana com a chave de forqueta.

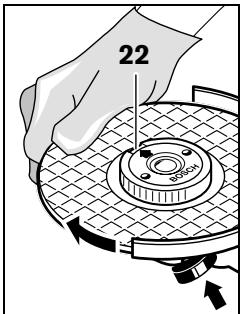

Porca de aperto rápido SDS-clic

Para substituir facilmente as ferramentas abrasivas sem ter que utilizar outras ferramentas, poderá utilizar, em vez da porca de aperto 10, a porca de aperto rápido 11.

A porca de aperto rápido 11 só deve ser utilizada para discos abrasivos ou para discos de corte.

Só utilizar uma porca de aperto 11 que esteja em perfeito estado e sem danos.

Ao atarraxar, observe que o lado da porca de aperto rápido com a legenda 11 não mostre para o disco abrasivo; a seta deve mostrar para a marca de índice 22.

Premir a tecla de bloqueio do veio 2 para imobilizar o veio de retificação. Girar o disco abrasivo fortemente no sentido dos ponteiros do relógio para apertar a porca de aperto rápido.

Uma porca de aperto rápido atarraxada de forma correta pode ser solta com a mão; basta girar o anel serrilhado no sentido contrário dos ponteiros do relógio.

Jamais soltar uma porca de aperto rápido com um alicate, mesmo se estiver presa, mas utilizar a chave de dois furos. Aplicar a chave de dois furos como indicado na figura.

Ferramentas abrasivas admissíveis

Podem ser utilizadas todas as ferramentas abrasivas mencionadas nesta instrução de serviço.

O número de rotação admissível [min^-1] ou a velocidade circunferencial [m/s] das ferramentas abrasivas utilizadas deve corresponder às indicações contidas na tabela abaixo.

Observe portanto o número de rotação ou a velocidade circunferencial admissível como indicado na etiqueta da ferramenta abrasiva.

	máx[mm]		[mm]		[X/CXD]
	D	b	d	[min-1]	[m/s]
db	115	6	22,2	11000	80
	125	6	22,2	11000	80
	150	6	22,2	9300	80
DD	115	-	-	11000	80
	125			11000	80
bd	75	30	M 14	11000	45

Girar o cabeçote de engrenagens

- Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada.

O cabeçote de engrenagens pode ser girado em passos de 90°. Desta forma é possível colocar o interruptor de ligar-desligar numa posição mais propícia para certos trabalhos especiais, p. ex. para trabalhos de corte com a capa de aspiração com carril de guia 20/coluna para corte ou para esquerdinos.

Desatarraxar completamente os 4 parafusos. Deslocar o cabeçote de engrenagens cuidadosamente, e sem retirar da carcaça, para a nova posição. Reapertar os 4 parafusos.

Funcionamento

Colocação em funcionamento

▶ Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a indicada na chapa de identificação da ferramenta eléctrica. Ferramentas eléctricas marcadas para 230 V também podem ser operadas com 220 V.

Se a ferramenta eléctrica for alimentada através de geradores de corrente móveis (geradores), que não possuam suficientes reservas de potência nem uma apropriada regulação de tensão (com reforço de corrente de arranque), poderão ocorrer reduções de potência ou comportamentos anormais ao ligar o aparelho.

Observe a adequação do gerador de corrente aplicado.

Ligar e desligar

Para a colocação em funcionamento da ferramenta eléctrica, empurrar o interruptor de ligar-desligar 4 para frente.

Para fixar o interruptor de ligar-desligar 4 deverá premir o lado da frente do interruptor de ligar-desligar 4, até este engatar.

Para desligar a ferramenta eléctrica, deverá soltar o interruptor de ligar-desligar 4, ou se estiver travado, premir por instantes o interruptor de ligar-desligar 4 no lado de trás e soltá-lo novamente.

▶ Controlar a ferramenta abrasiva antes de utilizá-la. A ferramenta abrasiva deve estar montada de forma correcta e deve movimentar-se livremente. Executar um funcionamento de teste, sem carga, de no mínimo 1 minuto. Não utilizar ferramentas abrasivas danificadas, descentradas ou a vibrar. Ferramentas abrasivas danificadas podem estoirar e causar lesões.

Desativação de contragolpe

(GWS 11-125 CI/GWS 11-125 CIE/

GWS 14-125 CI/GWS 14-125 CIE/

GWS 14-125 CIT/GWS 14-150 CI)

A alimentação de rede ao motor é interrompida no caso de uma repentina queda do número de rotação, p. ex. bloqueio no corte de separação.

Para recolocar em funcionamento deverá colocar o interruptor de ligar-desligar 4 na posição desligada e ligar novamente a ferramenta elétrica.

Proteção contra rearranque involuntário (GWS 11-125 CI/GWS 11-125 CIE/ GWS 14-125 CI/GWS 14-125 CIE/ GWS 14-125 CIT/GWS 14-150 CI)

A proteção contra rearranque involuntário evita que a ferramenta elétrica possa arrancar descontroladamente após uma interrupção da alimentação de corrente elétrica.

Para recolocar em funcionamento deverá colocar o interruptor de ligar-desligar 4 na posição desligada e ligar novamente a ferramenta elétrica.

Limitação de corrente de arranque (GWS 11-125 CI/GWS 11-125 CIE/GWS 14-125 CI/GWS 14-125 CIE/GWS 14-125 CIT/GWS 14-150 CI)

A limitação eletrônica de corrente de arranque limita a potência ao ligar a ferramenta elétrica e possibilita o funcionamento com um fusível de 16 A.

Constant-electronic (GWS 11-125 CI/GWS 11-125 CIE/ GWS 14-125 CI/GWS 14-125 CIE/ GWS 14-125 CIT/GWS 14-150 CI)

A Constant-Electronic mantém o número de rotações durante a marcha em vazio e sob carga quase que constante e assegura um desempenho de trabalho uniforme.

Pré-seleção do número de rotação (GWS 11-125 CIE/GWS 14-125 CIE/GWS 14-125 CIT)

Com a roda de pré-seleção do número de rotações 3 é possível pré-selecionar o número de rotações/número de percussões necessário durante o funcionamento.

As indicações apresentadas na tabela seguinte são valores recomendados.

Material	Aplicação	Ferramenta de trabalho	Posição da roda de ajuste 3
Metal	Remover tintas	Folha de lixar	2 – 3
Madeira, metal	Escovar, desenferrujar	Escova tipo tacho, lixa	3
Metal, pedra	Lixar	Disco abrasivo	4 – 6
Metal	Desbastar	Disco abrasivo	6
Pedra	Cortar	Disco de corte e carril de guia(cortar pedras só é permitido com o carril de guia)	6

Indicações de trabalho

▶ Cuidado ao cortar em paredes portantes, veja a secção “Notas sobre a estática”. - Fixar a peça a ser trabalhada se esta não estiver firmemente apoiada devido ao seu próprio peso. ▶ Não carregue demasiadamente a ferramenta eléctrica, de modo que chegue a parar. Os discos abrasivos e os discos de corte tornam-se extremamente quentes durante o trabalho; não toque neles antes que arrefeçam.

Desbastar

- Jamais utilizar os discos de corte para desbastar.

Com um ângulo de 30° a 40° poderá obter os melhores resultados de trabalho ao desbastar. Movimentar a ferramenta eléctrica com pressão uniforme, para lá e para cá. Desta forma a peça a ser trabalhada não se torna demasiadamente quente, não muda de cor e não há sulcos.

Disco abrasivo em forma de leque

Com o disco abrasivo em forma de leque (acessório) também é possível processar superfícies e perfis abaulados.

Discos abrasivos em forma de leque têm uma vida útil bem mais longa, produzem um reduzido nível de ruído e temperaturas ao lixar mais baixas do que discos abrasivos tradicionais.

Cortar metal

▶ Sempre utilizar uma capa de protecção de corte para cortar metais 13.

Trabalhar com os discos abrasivos com avanço moderado, adequado para material a ser trabalhado. Não exercer pressão sobre o disco de corte, nem emperre ou oscile.

Não travar discos de corte, que estejam a girar por inércia, exercendo pressão lateral.

A ferramenta eléctrica deve sempre ser conduzida no sentido contrário da rotação. Caso contrário há perigo de que seja premida descontroladamente do corte.

Para o cortar perfis e tubos quadrados deverá começar pela menor secção transversal.

Cortar pedras

▶ Sempre utilizar uma capa de aspiração de corte para cortar pedras com um carril de guia 20. ▶ A ferramenta elétrica só deve ser utilizada para cortar a seco/lixar a seco.

Para cortar pedras, deve-se utilizar de preferência um disco abrasivo diamantado. Como proteção contra emperramento, deve-se utilizar a capa de aspiração com carril de guia 20.

Só operar a ferramenta elétrica com uma aspiração de pó e usar adicionalmente uma máscara de proteção contra pó.

O aspirador de pó deve ser homologado para a aspiração de pó de pedras. A Bosch oferece aspiradores apropriados.

Ligar a ferramenta elétrica e colocá-la com a parte dianteira do carril de guia sobre a peça a ser trabalhada. Empurrar a ferramenta elétrica com avanço moderado, adequado ao material a ser trabalhado.

Para cortar materiais especialmente duros, como p. ex. betão com alto teor de sílex, é possível que o disco de corte diamantado seja sobreaquecido e danificado. Uma coroa de faúlhas em volta do disco de corte diamantado é um indício nítido.

Neste caso, deve-se interromper o processo de corte e deixar o disco de corte diamantado girar em vazio, com máximo número de rotações, durante alguns instantes, para se arrefecer.

Um avanço de trabalho nitidamente reduzido e uma coroa de faúlhas em volta do disco são indícios nítidos de um disco de corte diamantado embotado. Estes podem ser reafiados através de curtos cortes em material abrasivo, p. ex. arenito calcário.

Cortes em paredes portantes obedecem à norma DIN 1053 parte 1 ou disposições específicas dos países.

É imprescindível respeitar estes regulamentos. Antes de iniciar o trabalho, deve-se consultar o técnico de estabilidade, o arquiteto ou o supervisor da obra responsáveis.

Manutenção e serviço

Manutenção e limpeza

• Antes de todos os trabalhos na ferramenta elétrica, deve-se puxar a ficha de rede da tomada.
• Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. No caso de aplicações extremas, é possível que durante o processamento de metais se deposite pó condutivo no interior da ferramenta elétrica. O isolamento de proteção da ferramenta elétrica pode ser prejudicado. Nestes casos, recomenda-se a utilização de um equipamento de aspiração estacionário, soprar frequentemente as aberturas de ventilação e intercalar um disjuntor de corrente de avaria.

Se a ferramenta elétrica falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas elétricas Bosch.

Para todas as questões e encomendas de peças sobressalentes é imprescindível indicar o número de produto de 10 dígitos como consta no logotipo da ferramenta elétrica.

Serviço e consulta ao cliente

Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:

www.bosch-pt.com

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E - 3E

1800 Lisboa

① +351 21 / 8 50 00 00

Fax +351 21 / 8 51 10 96

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas.

Apenas países da União Europeia:

Não deitar ferramentas elétricas no lixo doméstico!

De acordo com a diretiva europeia 2002/96/CE para aparelhos elétricos e eletrônicos velhos, e com as respectivas realizações nas leis nacio-

nais, as ferramentas elétricas que não servem mais para a utilização devem ser enviadas separadamente a uma reciclagem ecológica.

Sob reserva de alterações.
