E4DAABC & E4D AA B C - Frigorífico-congelador HOTPOINT - Manual de utilização gratuito

Tipo de produto	Refrigerador-congelador combinado
Sistema de refrigeração	No Frost (sem formação de gelo)
Tipo de comando	Eletrônico com painel de controle touch
Funções principais	Super Freeze (congelamento rápido), Super Cool (resfriamento rápido), Função I Care (economia de energia)
Compartimento refrigerador	Prateleiras ajustáveis, gaveta de frutas e legumes, porta-latas na porta, zona Food Care 0°C (carne/peixe)
Compartimento congelador	Cestos, prateleira oculta, bandeja de gelo
Capacidade de congelamento	4 kg por 24 horas
Iluminação interna	LED
Alimentação elétrica	220-240 V, 150 W
Proteção do motor	Partida atrasada de 8 minutos após ligação ou falta de energia
Alarme de porta aberta	Sinal sonoro após 2 minutos de abertura
Função I Care	Otimização do consumo de energia, ativação por pressão prolongada em SUPER COOL e tecla refrigerador
Manutenção e limpeza	Limpar com uma esponja embebida em água morna e bicarbonato de sódio ou sabão neutro; não usar solventes, abrasivos, água sanitária ou amônia
Acessórios removíveis	Deixar de molho em água quente com sabão, enxaguar e secar
Segurança	Não tocar nas partes de resfriamento, não usar extensões, tomada com aterramento obrigatório
Peças de reposição e reparabilidade	Usar apenas peças de reposição originais; procurar um técnico autorizado para qualquer reparo
Informações gerais	Conforme as diretivas CE 73/23/CEE e 89/336/CEE; descarte conforme a diretiva WEEE 2002/96/CE

Perguntas frequentes - E4DAABC & E4D AA B C HOTPOINT

Como ajustar a temperatura do refrigerador e do congelador?

Use as teclas de COMANDO DO REFRIGERADOR e COMANDO DO CONGELADOR no painel de controle. Cada tecla permite selecionar 4 níveis de temperatura representados por indicadores amarelos.

Como ativar a função Super Freeze?

Pressione a tecla SUPER FREEZE (congelamento rápido). O indicador azul correspondente acende. A função se desativa automaticamente após 24 horas ou quando a temperatura ideal é atingida.

O que fazer se o alarme sonoro disparar?

Se a porta do refrigerador ficou aberta por mais de 2 minutos, feche-a para parar o alarme. Se os indicadores amarelo e verde piscarem, isso indica um aquecimento perigoso do congelador: descarte os alimentos e desligue e religue o aparelho.

Como limpar o interior do refrigerador-congelador?

Limpe o interior com uma esponja embebida em água morna com bicarbonato de sódio ou sabão neutro. Nunca use solventes, produtos abrasivos, água sanitária ou amônia. Os acessórios removíveis podem ser mergulhados em água quente com sabão.

O que é o sistema No Frost?

O No Frost é um sistema que gerencia um fluxo contínuo de ar frio, absorvendo a umidade e impedindo a formação de gelo e geada. Ele mantém uma umidade adequada no refrigerador e evita o descongelamento manual do congelador.

Como ativar a função I Care?

Pressione simultaneamente por pelo menos 6 segundos as teclas SUPER COOL e FUNCIONAMENTO DO REFRIGERADOR. Os indicadores piscam e a interface se apaga para economizar energia. Para desativar, desligue e religue o aparelho.

Como nivelar o aparelho?

Aperte ou desaperte os pequenos pés dianteiros ajustáveis para nivelar o aparelho em um piso plano e rígido. Certifique-se de que esteja bem horizontal.

O que fazer se o indicador SUPER FREEZE permanecer aceso?

Isso é normal se a função Super Freeze estiver ativada. Se o indicador piscar ou o aparelho não refrigerar, verifique se a porta está bem fechada e se a temperatura externa não está muito alta. Consulte a seção Anomalias e soluções.

Como trocar a iluminação LED?

A iluminação LED deve ser substituída apenas pelo Serviço de Assistência Técnica autorizado. Não tente trocá-la você mesmo.

Qual é a capacidade máxima de congelamento?

A quantidade diária máxima de alimentos que podem ser congelados está indicada na etiqueta de identificação no refrigerador, geralmente 4 kg por 24 horas.

MANUAL DE UTILIZADOR E4DAABC & E4D AA B C HOTPOINT

Instruções para a utilização

Instruções para a utilização, 2

Assistência, 5

Descrição do aparelho, 9

Descrição do aparelho, 14

Instalação, 40

Manutenção e custos, 42

Precauções e conselhos, 43

Anomalias e soluções, 43

Polski

Instrukcja obsługi

LODÓWKO-ZAMRAZARKA

Spis treści

Antes de contactar a Assistência técnica:

• Verifique se pode resolver sozinho a anomalia (veja as Anomalias e Soluções).
• Se, apesar de todos os controlos, o aparelho não funcionar e o inconveniente detetado continuar, contactar o Centro de Assistência mais próximo.

Comunique:

Estas informações encontram-se na placa de identificação situada no compartimento frigorífico, embaixo, à esquerda.

Nunca recorrer a técnicos não autorizados e negar sempre a instalação de peças sobresselentes não originais para reposição.

Descrição do aparelho

Painel de comandos

1 FUNCIONAMENTO DO CONGELADOR Botão para regular a temperatura do compartimento do congelador. O botão é utilizado com SUPER FREEZE; para ligar/desligar o produto, pressionar ambos durante 3 segundos. 2 SUPER FREEZE Botão (congelamento rápido) para congelar alimentos frescos. Pressionar o botão durante 3 segundos para ligar o aparelho ou desligá-lo. 3 SUPER FREEZE A luz azul ilumina-se quando o botão SUPER FREEZE é pressionado. 4 TEMPERATURA DO CONGELADOR Luz amarela que indica a temperatura do congelador, em 4 níveis, tal como indicado na serigrafia. 5 TEMPERATURA DO FRIGORÍFICO Luz amarela que indica a temperatura do frigorífico, em 4 níveis, tal como indicado na serigrafia. 6 SUPER COOL A luz azul ilumina-se quando o botão SUPER COOL é pressionado. 7 SUPER COOL Botão (arrefecimento rápido) que reduz a temperatura do compartimento do frigorífico rapidamente. 8 FUNCIONAMENTO DO FRIGORÍFICO Botão para regular a temperatura do compartimento do frigorífico.

Os indicadores luminosos também servem para avisar se houver um aumento anómalo de temperatura no compartimento congelador (veja as Anomalias e soluções).

Descrição do aparelho

Visão geral

Estas instruções sobre a utilização são válidas para vários modelos, portanto é possível que na figura haja pormenores diferentes do aparelho que adquiriu. Há uma descrição dos assuntos mais complexos nas páginas seguintes.

1 PEZINHO de regulação 2 Compartimento para CONGELAÇÃO e CONSERVAÇÃO 3 Prateleira para GARRAFAS 4 Zona de alimentos 0°C 5 Gaveta para FRUTAS e HORTALIÇAS 6 Prateleira extraível da porta VÃO PARA GUARDAR OBJETOS 7 Painel de comandos 8 WINE RACK

Descrição do aparelho

Vista geral

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permaneça junto com o aparelho para informar ao novo proprietário sobre o funcionamento e as suas respectivas advertências. Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

Posicionamento e ligação

Posicionamento

1. Posicione o aparelho num ambiente bem ventilado e não húmido.
2. Não tape as grades traseiras de ventilação: o compressor e o condensador emitem calor e necessitam de uma boa ventilação para funcionarem bem e os consumos de eletricidade diminuírem.
3. Deixe uma distância de pelo menos 10 cm entre a parte superior do aparelho e os móveis que houver acima, e de pelo menos 5 cm entre as laterais e os móveis/paredes aos lados.
4. Deixe o aparelho longe de fontes de calor (a luz do sol direta, um fogão elétrico).
5. Para manter uma distância ideal entre o produto e a parede posterior, montar os distanciadores presentes no kit de instalação seguindo as instruções presentes na folha dedicada.

Nivelamento

1. Instale o aparelho sobre um piso plano e rígido.
2. Se o pavimento não for perfeitamente horizontal, para compensar, desatarraxe ou atarraxe os pés dianteiros.

Ligação elétrica

Depois do transporte, posicione o aparelho na vertical e aguarde, pelo menos 3 horas antes de ligar o sistema elétrico. Antes de colocar a ficha na tomada elétrica, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação;
• a tomada tenha a capacidade de suportar a carga máxima de potência do aparelho, indicada na placa de identificação situada no compartimento frigorífico em baixo à esquerda (p. ex.: 150 W);
• a tensão de alimentação esteja entre os valores indicados na placa de identificação, situada embaixo à esquerda (p. ex.: 220-240 V);
• a tomada esteja compatível com a ficha do aparelho. Em caso contrário, solicite a substituição da ficha a um técnico autorizado (veja a Assistência); não utilize extensões nem tomadas múltiplas.

! Com o aparelho instalado, deve ser fácil o acesso ao cabo elétrico e à tomada elétrica.

! O cabo não deve ser dobrado nem sofrer pressões. ! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência). ! A Empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

Início e utilização

Iniciar o aparelho

! Antes de iniciar o aparelho, obedeça às instruções para a instalação (veja a Instalação). ! Antes de ligar o aparelho, limpe bem os compartimentos e os acessórios com água morna e bicarbonato. ! Este aparelho é equipado com um controlo para proteção do motor que deixa o compressor iniciar somente após alguns minutos de ser ligado. Isto acontece também após qualquer interrupção na alimentação elétrica, voluntária ou involuntária (corte).

1. Inserir a ficha na tomada e acender o aparelho através do respectivo botão. Assegurar-se de que o indicador amarelo TEMPERATURA CONGELADOR e TEMPERATURA FRIGORÍFICO esteja aceso.
2. Após algumas horas, poderá colocar alimentos no frigorífico.
3. Pressionar o botão SUPER FREEZE (congelamento rápido): acende-se o indicador azul SUPER FREEZE. Depois de o frigorífico atingir a temperatura ideal, o indicador desliga-se e pode começar a armazenar alimentos.

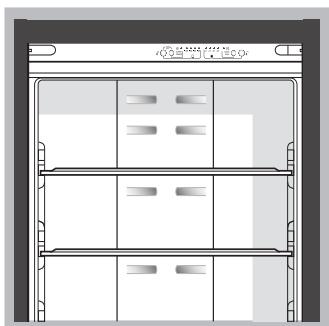

Sistema de refrigeração No Frost

O No Frost realiza a gestão de um fluxo contínuo de ar frio que coleta a umidade e impede a formação de gelo e brina: no compartimento frigorífico mantém um certo nível de umidade e, por causa da ausência de brina, preserva as qualidades originais dos alimentos; no compartimento congelador evita a formação de gelo e dispensa as operações de degelo e evita que os elementos grudem uns nos outros.

Não colocar alimentos ou recipientes até a parede refrigerante posterior, para não obstruir os orifícios de ventilação e causar a formação de condensação.

Feche as garrafas e embrulhe os alimentos.

Utilize melhor o frigorífico

• Utilize o botão FUNCIONAMENTO DO FRIGORÍFICO para ajustar a temperatura (consulte a descrição).
• Prima a tecla de SUPER COOL (refrigeração rápida) para baixar a temperatura em pouco tempo, por exemplo quando encher o compartimento depois de muitas compras. A função desativa-se automaticamente depois que tiver passado o tempo necessário.
• Coloque somente alimentos frios ou levemente mornos, mas não quentes (veja Precauções e conselhos).
• Lembre-se que os alimentos cozidos não se mantêm mais tempo do que os crus.
• Não guarde líquidos em recipientes destampados: poderão provocar aumento de umidade com consequente formação de condensação.

Ao fechar as portas do frigorífico, prestar atenção à posição do montante (ver figura).

PRATELEIRAS: Podem ser extraídas e têm altura regulável mediante as guias para este fim, para introduzir recipientes ou alimentos de tamanho grande.

Indicador da TEMPERATURA*: para identificar a zona mais fria do frigorífico.

1. Verifique se no indicador está em OK de maneira bem evidente (veja a figura).

1. Caso não surja a mensagem OK, significa que a temperatura é demasiado elevada: configurar uma temperatura mais fria e aguardar cerca de 10 h até que a temperatura estabilize.
2. Verifique novamente o indicador: e, se for necessário, realize uma nova regulação. Se foram guardadas grandes quantidades de alimentos ou se a porta for aberta frequentemente, é normal que o indicador não esteja em OK. Aguarde pelo menos 10 h antes de regular o seletor de FUNCIONAMENTO DO FRIGORÍFICO numa posição mais alta.

Gaveta para FRUTAS e HORTALIÇAS*

As gavetas para a fruta e os legumes de que está provido o frigorífico são projetadas especialmente ao fim de manter frescos e fragrantes a fruta e os legumes.

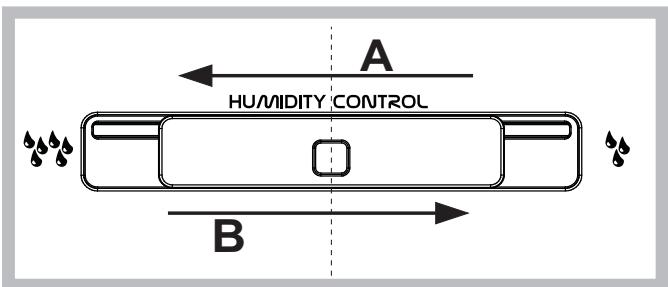

Abra o regulador de humidade (posição B) se quiser armazenar num ambiente menos húmido alimentos como vegetais, ou feche-o (posição A) para armazenar alimentos como fruta num ambiente mais húmido.

Prateleira oculta*

Existe uma grelha dentro do compartimento do congelador, entre os cestos superior e inferior. Para aceder a esta grelha, remova o cesto da porta superior. A grelha pode ser retirada do congelador segurando-a pela parte frontal.

Recomenda-se que use a grelha apenas para armazenamento a longo prazo.

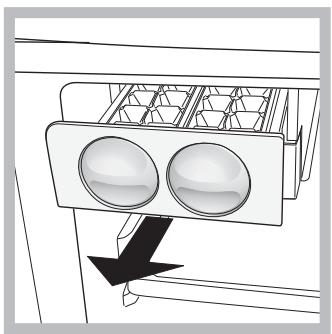

ICE DEVICE*

Depois de colocar a água nas formas de gelo, coloque-as nos seus lugares no compartimento de gelo. Os cubos de gelo estarão prontos

• Variáveis em número e/ou na posição, presente somente em outros modelos.

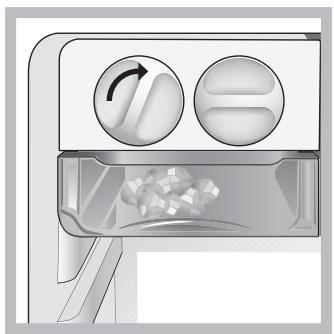

em aproximadamente 2 horas. Para retirar os cubos de gelo vire os dois botões para a direita. Os cubos de gelo cairão na bandeja abaixo da forma prontos para serem usados (veja a figura).

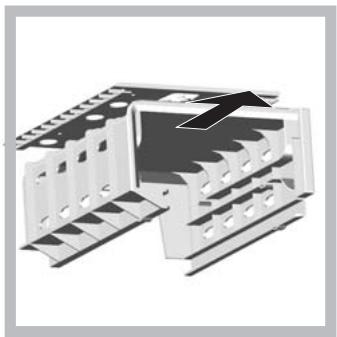

Se precisar de mais espaço de arrumação, o DISPOSITIVO DE GELO pode ser retirado puxando o parafuso no topo.

Zona de alimentos 0°C^* : Um compartimento concebido para guardar carne e peixe frescos. Graças à baixa temperatura do compartimento (-2 / + 3) e à porta transparente que oferece proteção contra a oxidação e o escurecimento, os alimentos podem ser conservados até uma semana. Pode também ser utilizada para "refeições frias". Não é adequada para fruta, vegetais e saladas.

Utilize melhor o congelador

• Utilize o botão FUNCIONAMENTO DO CONGELADOR para ajustar a temperatura (consulte a descrição).
• Não congele novamente alimentos que estiverem a descongelar-se ou descongelados; estes alimentos devem ser cozinhados para serem consumidos (dentro de 24 horas).
• Os alimentos frescos a serem congelados não devem ser colocados encostados aos já congelados.
• Não coloque no congelador garrafas de vidro contendo líquidos, tampadas ou fechadas hermeticamente, porque podem partir-se.
• A quantidade máxima diária de alimentos a ser congelada é indicada na placa de identificação, situada no compartimento frigorífico, embaixo à esquerda (por exemplo: Kg/24h 4).
• Para congelar (se o congelador já estiver a funcionar): pressionar o botão de congelamento rápido SUPER FREEZE (acende-se o indicador luminoso azul correspondente), inserir os alimentos e fechar a porta. A função é desactivada automaticamente após 24 horas ou quando for atingida a temperatura ideal (o indicador luminoso desliga-se).

! Não colocar alimentos demasiado volumosos na parte do cesto superior, ocupada pelo Ice Device, se presente. ! Durante a congelação evite abrir a porta. ! Em caso de interrupção de corrente ou de avaria, não abra a porta do congelador: desta maneira os alimentos congelados em casa ou industriais não sofrerão alterações durante aproximadamente 9 ~ 14 horas.

Manutenção e cuidados

Interromper a corrente eléctrica

Durante as operações de limpeza e manutenção é necessário isolar o aparelho da rede eléctrica:

1. Pressione o botão FUNCIONAMENTO DO CONGELADOR e SUPER FREEZE durante 3 segundos para desligar o aparelho. 2. Desligue a ficha da tomada eléctrica.

! Se não se obedecer a este processo, o alarme poderá disparar: mas isto não será um sintoma de anomalia.

Para repor o funcionamento normal, voltar a inserir a ficha, pressionar os botões FUNCIONAMENTO CONGELADOR e SUPER FREEZE e configurar o FUNCIONAMENTO CONGELADOR no valor pretendido.

Limpar o aparelho

• As partes externas, as partes internas e as guarnições de borracha podem ser limpas com uma esponja molhada de água morna e bicarbonato de sódio ou sabão neutro. Não use solventes, abrasivos, água de lixívia nem amoníaco.
• Os acessórios removíveis podem ser colocados de molho em água quente e sabão ou detergente para pratos. Enxague-os e enxugue-os com cuidado.
• Na parte traseira do aparelho tende a acumular-se poeira, que pode ser eliminada, depois de desligado o aparelho e retirada a ficha da tomada elétrica, utilizando delicadamente o bocal comprido de um aspirador de pó, regulado numa potência média.

Função I Care

A função I Care pode ser ativada para otimizar os consumos energéticos. Esta função é ativada mantendo pressionado simultaneamente durante pelo menos 6 segundos o botão SUPERCOOL e o botão de estrutura do frigorífico. Depois de ativada a função, acendem-se 4 indicadores luminosos durante 2 segundos: SUPER COOL, SUPER FREEZE e dois indicadores de temperatura, um para o frigorífico e outro para o congelador. Após 5 segundos, a interface entra na modalidade de poupança energética e os indicadores desligam-se. A interface permanece desligada quando a porta é aberta. É suficiente pressionar um botão qualquer para voltar a acendê-la. É possível mudar a temperatura pressionando os botões de ajuste. A otimização dos consumos será feita 48h após a ativação da função. Para desativar a função I Care, desligar o produto (ver descrição). O produto pode ser novamente aceso para uma estrutura normal. Em ambientes húmidos, com a função I Care ativada, pode aparecer uma pequena formação de condensação nas portas; desativando a função, restabelecem-se as condições standard do produto.

Evite bolor e maus cheiros

• Este aparelho foi fabricado com materiais higiénicos que não transmitem odores. Para preservar esta característica é necessário que os alimentos sejam sempre protegidos e bem fechados. Isto também evitará a formação de manchas.
• Se for deixar o aparelho muito tempo desligado, limpe-o por dentro e deixe as portas abertas.

Substituição da lâmpada

A nova iluminação LED, graças à poderosa luz difusa, permite uma visão clara de todos os alimentos, sem qualquer zona de sombra. Caso seja necessário substituir o LED, contactar o Serviço de Assistência Técnica.

Precauções e conselhos

! Este aparelho foi projetado e fabricado em conformidade com as regras internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Este aparelho está em conformidade com as seguintes Diretivas da Comunidade Europeia:

• 73/23/CEE de 19/02/73 (Baixa Tensão) e sucessivas modificações;
• 89/336/CEE de 03/05/89 (Compatibilidade Eletromagnética) e sucessivas modificações.

Segurança geral

• Este aparelho foi concebido para uma utilização de tipo não profissional, no âmbito de uma morada.
• Este aparelho deve ser utilizado somente por pessoas adultas, para conservar e congelar alimentos, segundo as instruções apresentadas neste folheto.
• Este aparelho não deve ser instalado ao ar livre, mesmo se num sítio abrigado, porque é muito perigoso deixá-lo exposto à chuva e temporais.
• Não toque neste aparelho com os pés descalços nem com as mãos ou os pés molhados ou húmidos.
• Não toque nas partes de refrigeração internas: há perigo de queimaduras e feridas.
• Não puxe o cabo elétrico para desligar a ficha da tomada, mas pegue na ficha.
• Não é suficiente apagar o produto para interromper todas as ligações elétricas.
• No caso de avaria, nunca mexa nos mecanismos internos para tentar reparar.
• Não utilize, no interior dos compartimentos para guardar alimentos congelados, utensílios cortantes e pontiagudos ou dispositivos elétricos se não forem do tipo recomendado pelo construtor.
• Não coloque na boca cubos de gelo assim que os tirar do congelador.
• Não é previsto que este aparelho seja utilizado por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou sem conhecimento, a não ser que sejam vigiadas ou que tenham recebido instruções preliminares sobre o uso do aparelho por parte de uma pessoa responsável pela sua segurança. As crianças devem ser vigiadas para que não brinquem com o aparelho.
• As embalagens não são brinquedos para as crianças.

Eliminação

• Eliminação do material de embalagem: obedeça às regras locais, ou reutilize as embalagens.
• A diretiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos elétricos e eletrónicos (RAEE), prevê que os eletrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desatualizados devem ser recolhidos separadamente para otimizar a taxa de recuperação

e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os eletrodomésticos velhos.

Economizar e respeitar o meio ambiente

• Instale este aparelho num ambiente fresco e bem ventilado, proteja-o contra a exposição direta aos raios do sol, não o coloque perto de fontes de calor.
• Para colocar ou retirar alimentos, abra as portas do aparelho o mais rapidamente possível. Cada vez que abrir as portas causa um notável gasto de energia.
• Não encha este aparelho com alimentos demais: para uma boa conservação, o frio deve poder circular livremente. Se impedir a circulação, o compressor funciona continuamente.
• Não coloque dentro alimentos quentes: isso elevará a temperatura interna forçando o compressor a funcionar muito, com grande desperdício de energia elétrica.

Anomalias e soluções

Pode acontecer que este aparelho não funcione. Antes de telefonar à Assistência Técnica (veja a Assistência), verifique se não se trata de um problema fácil de resolver com a ajuda da seguinte lista.

Nenhum indicador luminoso está aceso.

• Caso não esteja ativa a função I Care (veja a secção específica), a ficha não está inserida na tomada de corrente ou não está a fazer contacto, ou não há corrente.

O motor não inicia.

• Este aparelho é equipado com um controlo de proteção para o motor (veja Início e Utilização).

Os indicadores luminosos estão acesos fracos.

• Desligue a ficha e ligue-a novamente na tomada, depois de a ter rodado para inverter os pinos.

• A porta do frigorífico permaneceu aberta mais do que dois minutos. O alarme para de tocar quando a porta for fechada. Ou não foi realizado um procedimento certo para desligar (veja a Manutenção).

b) O alarme soa e os dois indicadores azuis ficam intermitentes.

• Este aviso aparece se houver aquecimento excessivo do congelador. É aconselhado verificar o estado dos alimentos: poderá ser necessário deitá-los fora.

c) Soa o alarme e os indicadores azul e verde ficam intermitentes

• Este aviso aparece se o congelador aquecer de maneira perigosa: os alimentos devem ser deitados fora.

b/c) Nestes casos, o congelador mantém-se a uma temperatura em torno de 0°C para não congelar novamente os alimentos. Para desativar o alarme acústico: abra e feche a porta do

frigorífico. Para repor o funcionamento normal, o aparelho deve ser desligado e ligado através dos botões no painel de controlo (consulte a descrição).

O frigorífico e o congelador refrigeram pouco.

• As portas não se fecham bem ou as guarnições estão estragadas.
• As portas são abertas com frequência excessiva.
• O frigorífico ou o congelador foram enchidos demais.

No frigorífico, os alimentos congelam.

• A temperatura não está regulada corretamente (ver descrição)
• Os alimentos estão muito próximos dos orifícios de ventilação.

O motor está a funcionar continuamente.

• O botão SUPER FREEZE foi pressionado (congelamento rápido): a luz azul SUPER FREEZE acende-se ou pisca (consulte a descrição).
• A porta não está bem fechada ou é aberta continuamente.
• A temperatura do ambiente externo está muito alta.

O aparelho está a fazer ruído.

• O aparelho não foi instalado bem plano (veja a Instalação).
• O aparelho foi instalado entre eles ou objetos que vibram emitem ruídos.
• O gás refrigerante interno produz um ruído leve mesmo quando o compressor estiver parado: não é um defeito, é normal.
