MANUAL DE UTILIZADOR EBYH 20343 F D HOTPOINT

Obsah Índice Instruções para a utilização, 2 Assistência, 5 Descrição do aparelho, 10 Descrição do aparelho, 16 Reversibilidade da abertura das portas, 19 Instalação,44 Acessórios, 45 Início e utilização, 45 Manutenção e cuidados, 46 Precauções e conselhos, 46 Anomalias e soluções, 47 Polski Návod k použití, 2 Servisní služba, 5 Popis zařízení, 11 Popis zařízení, 17 Zaměnitelnost směru otevírání dvířek, 19 Instalace, 56 Příslušenství, 57 Uvedení do provozu a použití, 57 Údržba a péče, 58 Opatření a rady , 58 Závady a způsob jejich odstranění, 59 Slovensky Instrukcja obsługi

• o modelo da máquina (Mod.)
• o número de série (S/N) Estas informações encontram-se na placa de identificação situada no compartimento frigorífico embaixo à esquerda. Comunicaţi:
• modelul maşinii (Mod.);
• numărul de serie (S/N). Aceste informaţii se găsesc pe plăcuţa de caracteristici din frigider, în partea de jos, în stânga. Nunca recorrer a técnicos não autorizados e negar sempre a instalação de peças sobresselentes não originais para reposição. Nu apelaţi niciodată la persoane neautorizaţi şi refuzaţi instalarea de piese de schimb care nu sunt originale. Antes de contactar a AssistÍncia tÈcnica:
• Verifique se pode resolver sozinho a anomalia (veja as Anomalias e Soluções).
• Se, apesar de todos os controlos, o aparelho não funcionar e o inconveniente detectado continuar, contactar o Centro de Assistência mais próximo. Serwis Techniczny Przed zwróceniem się do Serwisu Technicznego:
• Sprawdzić, czy anomalia może być usunięta samodzielnie (I> patrz Anomalie i ich usuwanie).

Todo o aparelho (o frigorífico e os compartimentos do congelador) pode ser desligado pressionando este botão durante 2 segundos. Os últimos valores definidos são apresentados nos ecrãs. Pressione este botão até desligar o produto. Um sinal sonoro indicará o desligamento do aparelho.

2. Regulação da Temperatura do FRIGORÕFICO

Possibilitam modificar a configuração da temperatura do frigorífico, com a respectiva confirmação no display da temperatura seleccionada.

Visualiza a temperatura definida para o compartimento frigorífico.

4. Regulação da Temperatura do CONGELADOR

Possibilitam modificar a configuração da temperatura do congelador, com a respectiva confirmação no display da temperatura configurada.

5. Display CONGELADOR

Visualiza a temperatura definida para o compartimento congelador.

Activar ou desactivar a função SUPER COOL (arrefecimento rápido). No ecrã do frigorífico surge “SC”.

Activar ou desactivar a função SUPER FREEZE (congelamento rápido). No ecrã do congelador surge “SF”.

• Variáveis em número e/ou na posição, presente somente em alguns modelos.

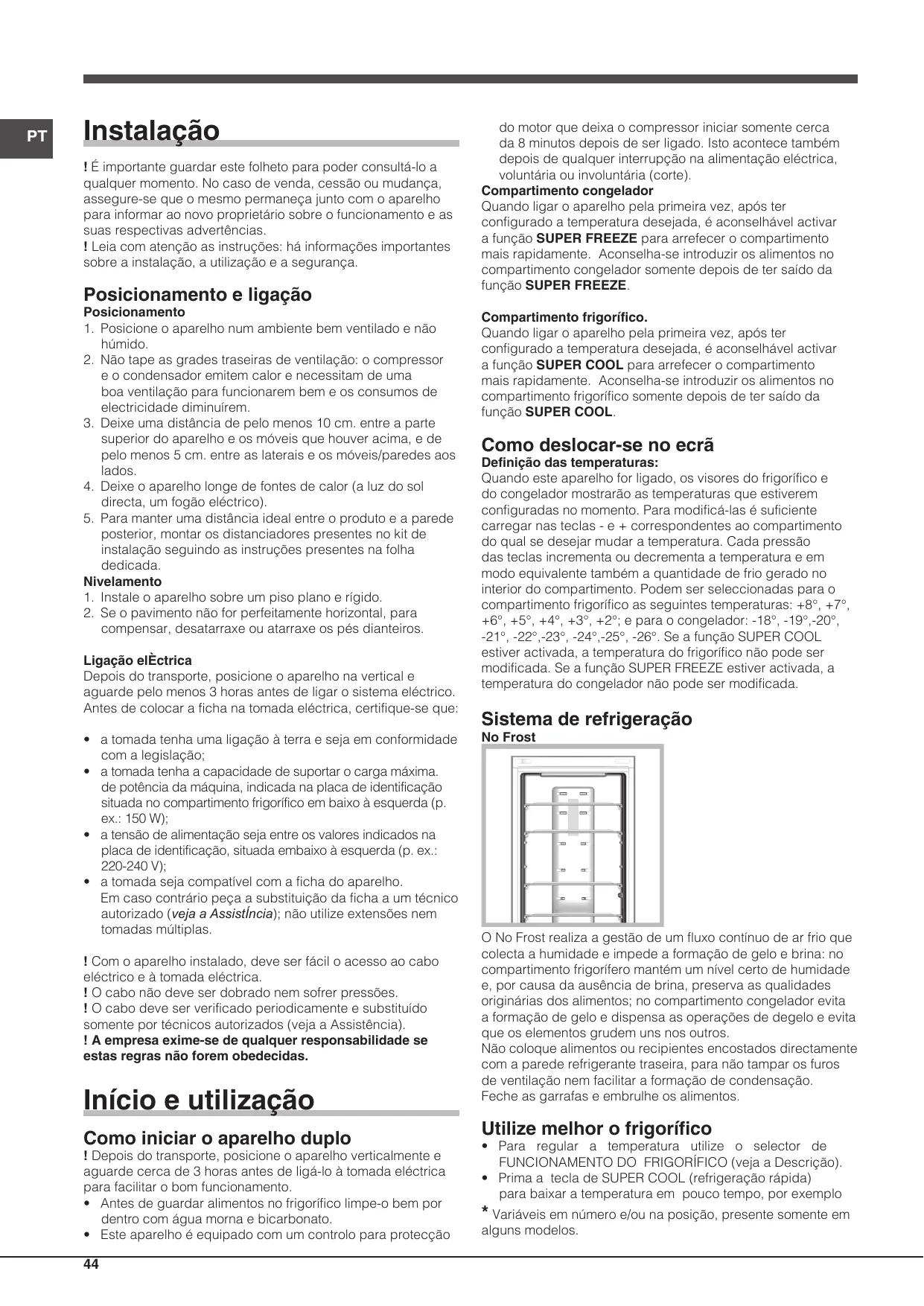

Instalação ! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permaneça junto com o aparelho para informar ao novo proprietário sobre o funcionamento e as suas respectivas advertências. ! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança. Posicionamento e ligação Posicionamento

1. Posicione o aparelho num ambiente bem ventilado e não

2. Não tape as grades traseiras de ventilação: o compressor

e o condensador emitem calor e necessitam de uma boa ventilação para funcionarem bem e os consumos de electricidade diminuírem.

3. Deixe uma distância de pelo menos 10 cm. entre a parte

superior do aparelho e os móveis que houver acima, e de pelo menos 5 cm. entre as laterais e os móveis/paredes aos lados.

4. Deixe o aparelho longe de fontes de calor (a luz do sol

directa, um fogão eléctrico).

5. Para manter uma distância ideal entre o produto e a parede

posterior, montar os distanciadores presentes no kit de instalação seguindo as instruções presentes na folha dedicada. Nivelamento

1. Instale o aparelho sobre um piso plano e rígido.

2. Se o pavimento não for perfeitamente horizontal, para

compensar, desatarraxe ou atarraxe os pés dianteiros. Ligação elÈctrica Depois do transporte, posicione o aparelho na vertical e aguarde pelo menos 3 horas antes de ligar o sistema eléctrico. Antes de colocar a ficha na tomada eléctrica, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação;
• a tomada tenha a capacidade de suportar o carga máxima. de potência da máquina, indicada na placa de identificação situada no compartimento frigorífico em baixo à esquerda (p. ex.: 150 W);
• a tensão de alimentação seja entre os valores indicados na placa de identificação, situada embaixo à esquerda (p. ex.: 220-240 V);
• a tomada seja compatível com a ficha do aparelho. Em caso contrário peça a substituição da ficha a um técnico autorizado (veja a AssistÍncia); não utilize extensões nem tomadas múltiplas. ! Com o aparelho instalado, deve ser fácil o acesso ao cabo eléctrico e à tomada eléctrica. ! O cabo não deve ser dobrado nem sofrer pressões. ! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência). ! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas. Início e utilização Como iniciar o aparelho duplo ! Depois do transporte, posicione o aparelho verticalmente e aguarde cerca de 3 horas antes de ligá-lo à tomada eléctrica para facilitar o bom funcionamento.
• Antes de guardar alimentos no frigorífico limpe-o bem por dentro com água morna e bicarbonato.
• Este aparelho é equipado com um controlo para protecção

do motor que deixa o compressor iniciar somente cerca da 8 minutos depois de ser ligado. Isto acontece também depois de qualquer interrupção na alimentação eléctrica, voluntária ou involuntária (corte). Compartimento congelador Quando ligar o aparelho pela primeira vez, após ter configurado a temperatura desejada, é aconselhável activar a função SUPER FREEZE para arrefecer o compartimento mais rapidamente. Aconselha-se introduzir os alimentos no compartimento congelador somente depois de ter saído da função SUPER FREEZE. Compartimento frigorífico. Quando ligar o aparelho pela primeira vez, após ter configurado a temperatura desejada, é aconselhável activar a função SUPER COOL para arrefecer o compartimento mais rapidamente. Aconselha-se introduzir os alimentos no compartimento frigorífico somente depois de ter saído da função SUPER COOL. Como deslocar-se no ecrã Definição das temperaturas: Quando este aparelho for ligado, os visores do frigorífico e do congelador mostrarão as temperaturas que estiverem configuradas no momento. Para modificá-las é suficiente carregar nas teclas - e + correspondentes ao compartimento do qual se desejar mudar a temperatura. Cada pressão das teclas incrementa ou decrementa a temperatura e em modo equivalente também a quantidade de frio gerado no interior do compartimento. Podem ser seleccionadas para o compartimento frigorífico as seguintes temperaturas: +8°, +7°, +6°, +5°, +4°, +3°, +2°; e para o congelador: -18°, -19°,-20°, -21°, -22°,-23°, -24°,-25°, -26°. Se a função SUPER COOL estiver activada, a temperatura do frigorífico não pode ser modificada. Se a função SUPER FREEZE estiver activada, a temperatura do congelador não pode ser modificada. Sistema de refrigeração No Frost O No Frost realiza a gestão de um fluxo contínuo de ar frio que colecta a humidade e impede a formação de gelo e brina: no compartimento frigorífero mantém um nível certo de humidade e, por causa da ausência de brina, preserva as qualidades originárias dos alimentos; no compartimento congelador evita a formação de gelo e dispensa as operações de degelo e evita que os elementos grudem uns nos outros. Não coloque alimentos ou recipientes encostados directamente com a parede refrigerante traseira, para não tampar os furos de ventilação nem facilitar a formação de condensação. Feche as garrafas e embrulhe os alimentos. Utilize melhor o frigorífico

• Para regular a temperatura utilize o selector de FUNCIONAMENTO DO FRIGORÍFICO (veja a Descrição).
• Prima a tecla de SUPER COOL (refrigeração rápida) para baixar a temperatura em pouco tempo, por exemplo

• Variáveis em número e/ou na posição, presente somente em alguns modelos. quando encher o compartimento depois de muitas compras. A função desactiva-se automaticamente depois que tiver passado o tempo necessário.
• Coloque somente alimentos frios ou levemente mornos, mas não quentes (veja Precauções e conselhos).
• Lembre-se que os alimentos cozidos não se mantêm mais tempo do que os crus.
• Não guarde líquidos em recipientes destampados: poderão provocar aumento de humidade com consequente formação de condensação. PRATELEIRAS: vidro ou de grade. Podem ser extraídas e têm altura regulável mediante as guias para este fim, para introduzir recipientes ou alimentos de tamanho grande. Para regular a altura não é necessário retirar inteiramente a prateleira. Indicador da TEMPERATURA*: para identificar a zona mais fria do frigorífico.

1. Verifique se no indicador está em OK de maneira bem

evidente (veja a figura).

2. Se não aparecer a escrita OK significa que a temperatura

está alta demais: regule a selector de FUNCIONAMENTO DO FRIGORÍFICO numa posição mais alta (mais fria) e aguarde aproximadamente 10 h. até a temperatura estabilizar-se.

3. Verifique novamente o indicador: e, se for necessário,

realize uma nova regulação. Se forem guardadas grandes quantidades de alimentos ou se a porta for aberta frequentemente, é normal que o indicador não esteja em OK. Aguarde pelo menos 10 h. antes de regular o selector de FUNCIONAMENTO DO FRIGORÍFICO numa posição mais alta. Food Care Zone * Zona dedicada à conservação de alimentos frescos como carne e peixe. Graças à baixa temperatura no interior do compartimento, a Food Care Zone permite prolongar os tempos de conservação por até uma semana a mais. ser cozidos para ser consumados (dentro de 24 horas).

• Os alimentos frescos a serem congelados não devem ser colocados encostados nos já congelados; mas devem ser guardados no compartimento superior de CONGELAÇÃO e CONSERVAÇÃO no qual a temperatura desce para menos de -18°C e assegura uma boa velocidade de congelação.
• Para congelar os alimentos do modo mais correcto e seguro, activar a função SUPER FREEZE 24 oras antes da introdução dos alimentos. Após ter introduzido os alimentos, é necessário activar novamente a função SUPER FREEZE que irá desactivar-se automaticamente após 24 horas;
• Não coloque no congelador garrafas de vidro contendo líquidos, tampadas ou fechadas hermeticamente, porque poderão partirse.
• A quantidade máxima diária de alimentos a ser congelada é indicada na placa de identificação, situada no compartimento frigorífico, embaixo à esquerda (por exemplo: Kg/24h 4).
• Para obtener un mayor espacio en el compartimento congelador, podrá quitar los recipientes (excepto el inferior y el recipiente COOL CARE ZONE de temperatura variable) y colocar los alimentos directamente en las placas evaporadoras. ! Se durante muito tempo, a temperatura ambiente permanecer inferior a 14° C, não se chegará plenamente às temperaturas necessárias para uma longa conservação no compartimento congelador e, portanto, o período de conservação será reduzido. ! Durante a congelação evite abrir a porta. ! Em caso de interrupção de corrente ou de avaria, não abra a porta do congelador: desta maneira os alimentos congelados em casa ou industriais não sofrerão alterações durante aproximadamente 9 ~ 14 horas. Easy Ice * O duplo recipiente foi projectado para optimizar o espaço na gaveta do congelador e disponibilizar o gelo de forma mais rápida e simples. Os recipientes podem ser colocados um em cima do outro ou enchidos e utilizados separadamente. Além disto, o engate específico torna o Easy Ice uma solução extremamente flexível pois é possível posicioná-la na parte direita ou esquerda das primeiras gavetas. Dual led * A nova iluminação com duplo led, graças à sua intensa luz difusa, permite uma clara visão de cada alimento, sem zonas de sombra. Caso seja necessário substituir os leds, contacte o Serviço de Assistência Técnica. Manutenção e cuidados Interromper a corrente eléctrica Durante as operações de limpeza e manutenção é necessário isolar o aparelho da rede eléctrica: Utilize melhor o congelador

• Regule a temperatura através do display.
• Não congele novamente alimentos que estiverem a descongelar-se ou descongelados; estes alimentos devem

• Variáveis em número e/ou na posição, presente somente em alguns modelos.

1. Carregue na tecla ON/OFF para desligar o aparelho.

! Se não se obedecer este processo, o alarme poderá disparar: mas isto não será um sintoma de anomalia. Para restabelecer o normal funcionamento, é suficiente manter pressionado o botão on/off por mais de dois segundos. Para isolar o aparelho realize as operações apresentadas nos pontos 1 e 2.

Função I Care Para optimizar o consumo energético, mantendo a performance de temperatura do produto, é possível activar a função I Care .Esta função permite a máxima poupança energética. Nestas condições, o ecrã permanece desligado mesmo com a porta aberta. Esta função é activada mantendo premidas simultaneamente, durante pelo menos 6 segundos, a tecla superfreezer e a tecla FRZ (+). Depois de activada a função, todos os LEDs permanecerão acesos durante 2 segundos para confirmar a sua activação, e será visualizada no display uma configuração de temperatura igual a +5, -18. 5 segundos após a activação, o display apaga-se. Para efectuar alterações de temperatura, é suficiente pressionar as teclas + e - até atingir a temperatura pretendida.A função I Care pode ser desactivada desligando o produto através do botão ON/OFF. Quando o produto voltar a ser ligado, a função I Care estará desactivada. Em ambientes húmidos, com a função I Care activada, pode ocorrer uma ligeira formação de condensação nas portas; desactivando a função, são restabelecidas as condições standard do produto. Limpar o aparelho

• As partes externas, as partes internas e as guarnições de borracha podem ser limpadas com uma esponja molhada de água morna e bicarbonato de sódio ou sabão neutro. Não empregue solventes, abrasivos, água de javel nem amoníaco.
• Os acessórios removíveis podem ser colocados de molho em água quente e sabão ou detergente para pratos. Enxagúe-os e enxugue-os com cuidado.
• Na parte de trás do aparelho tende a acumular-se poeira, que pode ser eliminada, depois de ter desligado o aparelho e retirado a ficha da tomada eléctrica, utilizando delicadamente o bocal comprido de um aspirador de pó, regulado numa potência média. Evite bolor e maus cheiros

• Este aparelho foi fabricado com materiais higiénicos que não transmitem odores. Para manter esta característica é necessário os alimentos serem sempre protegidos e bem fechados. Isto também evitará a formação de manchas.
• Se for deixar o aparelho muito tempo desligado, limpe-o por dentro e deixe as portas abertas. Substituição da lâmpada * Para substituir a lâmpada de iluminação do compartimento frigorífico, desligue a ficha da tomada de corrente. Obedeça as seguintes instruções. Para obter acesso à lâmpada, retire a protecção da maneira indicada na figura. Substitua-a por uma de potência análoga à indicada na protecção.

Precauções e conselhos ! Este aparelho foi projectado e fabricado em conformidade com as regras internacionais de segurança. Estas advertências são fornecidas para razões de segurança e devem ser lidas com atenção.

• Variáveis em número e/ou na posição, presente somente em alguns modelos.

Esta aparelhagem é em conformidade com a seguintes Directivas da Comunidade Europeia: - 73/23/CEE do 19/02/73 (Baixa Tensão) e sucessivas modificações; - 89/336/CEE do 03/05/89 (Compatibilidade Electromagnética) e sucessivas modificações. SeguranÁa geral

• Este aparelho foi concebido para uma utilização de tipo não profissional, no âmbito de uma morada.
• Este aparelho deve ser utilizado somente por pessoas adultas, para conservar e congelar alimentos, segundo as instruções apresentadas neste folheto.
• Este aparelho não deve ser instalado ao ar livre mesmo se num sítio abrigado, porque é muito perigoso deixá-lo exposto à chuva e temporais.
• Não toque neste aparelho com os pés descalços nem com as mãos ou os pés molhados ou húmidos.
• Não toque nas partes de refrigeração internas: há perigo de queimaduras e feridas.
• Não puxe o cabo eléctrico para desligar a ficha da tomada, mas pegue pela ficha.
• É necessário desligar a ficha da tomada antes de realizar operações de limpeza e manutenção. Não é suficiente mantenha pressionado o botão ON/OFF por aproximadamente dois segundos, até que o display se desliga (aparelho desligado) para eliminar todos os contactos eléctricos.
• No caso de avaria, nunca mexa nos mecanismos internos para tentar reparar.
• Não utilize, no interior dos compartimentos para guardar alimentos congelados, utensílios cortantes e pontiagudos ou dispositivos eléctricos se não forem do tipo recomendado pelo construtor.
• Não coloque na boca cubos de gelo assim que os retirar do congelador.
• Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou sem conhecimento, a não ser que sejam vigiadas ou que tenham recebido instruções preliminares sobre o uso do aparelho por parte de uma pessoa responsável pela sua segurança. As crianças deveriam ser vigiadas para evitar que brinquem com o aparelho.
• Os embalagens não são brinquedos para as crianças. Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, ou reutilize as embalagens.
• A directiva Europeia 2012/19/EU referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos. Economizar e respeitar o meio ambiente

• Instale este aparelho num ambiente fresco e bem ventilado, proteja-o contra a exposição directa aos raios do sol, não o coloque perto de fontes de calor.
• Para colocar ou retirar alimentos, abra as portas deste aparelho o mais rapidamente possível. Cada vez que abrir as portas causa um notável gasto de energia.
• Não encha este aparelho com alimentos demais: para uma boa conservação, o frio deve poder circular livremente. Se impedir-se a circulação, o compressor funcionará continuamente.
• Não coloque dentro alimentos quentes: aumentarão a temperatura interna forçando o compressor a funcionar muito, com grande desperdício de energia eléctrica.
• Descongele este aparelho quando se formar gelo (veja a ManutenÁ„o); uma camada grossa de gelo torna mais difícil a transmissão do frio aos alimentos e aumenta o consumo de energia. Anomalias e soluções Pode acontecer que este aparelho não funcione. Antes de telefonar à Assistência técnica (veja a Assistência), verifique se não se trata de um problema fácil de resolver com a ajuda da seguinte lista. O display está inteiramente apagado.
• A ficha não está ligada na tomada eléctrica ou não está bem ligada e portanto não há contacto, ou então não há corrente em casa.
• A função I-Care está activada. temperatura do congelador. Carregue uma segunda vez nessas teclas para visualizar no visor do congelador o valor programado, desligue o LED ALARME TEMPERATURA e restabeleça o normal funcionamento. O frigorÌfico e o congelador refrigeram pouco.
• As portas não se fecham bem ou as guarnições estão estragadas.
• As portas são abertas com frequência excessiva.
• Foi programada uma temperatura muito alta (veja “Início e utilização”).
• O frigorífico ou o congelador foram enchidos demais. Os alimentos congelam-se no frigorífico.
• Foi programada uma temperatura muito baixa (veja “Início e utilização”). O motor está a funcionar continuamente.
• A função SUPER FREEZE foi activada
• A porta não está bem fechada ou é aberta continuamente.
• A temperatura do ambiente externo está muito alta. O aparelho está a fazer ruído.
• O aparelho não foi instalado bem plano (veja a Instalação).
• O aparelho foi instalado entre móveis ou objectos que vibram e emitem ruídos.
• O gás refrigerante interno produz um ruído leve mesmo quando o compressor estiver parado: não é um defeito, é normal. Final antecipado das funções.
• Distúrbios eléctricos na rede ou breves interrupções da tensão de alimentação. O motor não inicia.
• Este aparelho é equipado com um controlo de protecção para o motor (veja Início e utilização). O display está aceso fraco.
• Desligue a ficha e ligue-a novamente na tomada, depois da tê-la rodada para inverter os pinos. Toca o alarme, no display pisca o ALARME PORTA ABERTA (no lugar da temperatura do FRIGORÍFICO aparece “dr”).
• A porta do frigorífico permaneceu aberta mais do que dois minutos. O sinal acústico pára de tocar quando a porta for fechada ou se desligar e ligar novamente o produto. Toca o alarme, no display pisca o ALARME TEMPERATURA (no lugar da temperatura do CONGELADOR aparece “A1”).
• Este aparelho avisa se houver aquecimento excessivo do congelador. Para não congelar novamente os alimentos, o congelador mantém-se a uma temperatura ao redor de 0°C, para possibilitar-lhe os alimentos dentro de 24 horas ou para cozê-los e congelá-los. Para desligar o sinal acústico, abra e feche a porta ou pressione uma vez as teclas + e – da regulação da temperatura do congelador. Carregue uma segunda vez nessas teclas para visualizar no visor do congelador o valor programado, desligue o LED ALARME TEMPERATURA e restabeleça o normal funcionamento. Toca o alarme, no display pisca o alarme temperatura (no lugar da temperatura do CONGELADOR aparece “A2”).
• Este aparelho avisa se houver aquecimento perigoso do congelador: os alimentos não devem ser consumidos. O congelador irá manter-se a uma temperatura ao redor dos 18ºC. Para desligar o sinal acústico, abra e feche a porta ou pressione uma vez as teclas + e – da regulação da
