Fast Set 12706 - Piscina desmontável BESTWAY - Manual de utilização gratuito

Tipo de produto	Piscina acima do solo
Marca	Bestway
Modelo	Fast Set 12706
Material da piscina	PVC reforçado
Forma	Redonda
Sistema de filtração	Bomba de cartucho
Modelo de bomba	58381 / 58383 / 58386
Tipo de filtro	Cartucho filtrante
Alimentação elétrica	220-240 V, 50 Hz
Proteção elétrica	Dispositivo diferencial residual (DDR) 30 mA
Distância mínima tomada/piscina	3,5 m
Utilização	Não utilizar quando houver pessoas na água
Substituição do filtro	A cada 2 semanas
Temperatura de armazenamento	10 °C a 38 °C
Dimensões da base de fixação	390 x 250 mm (furos a 127, 159 ou 166 mm conforme capacidade)
Peso da base necessário	Pelo menos 18 kg
Garantia	Consulte www.bestwaycorp.com

Perguntas frequentes - Fast Set 12706 BESTWAY

Como instalar a bomba de filtração?

Coloque a bomba em um solo sólido e plano, no mesmo nível que a base da piscina. Fixe-a com os parafusos e porcas M8 em uma base de madeira ou concreto de pelo menos 18 kg. Respeite as distâncias de segurança elétrica (tomada a 3,5 m da piscina). Conecte a bomba a uma tomada com DDR 30 mA.

Quais são as instruções de segurança elétrica?

A bomba deve ser alimentada por um transformador de isolamento ou um dispositivo diferencial residual (DDR) de 30 mA no máximo. A tomada deve estar a pelo menos 3,5 m da piscina. Nunca use extensão elétrica. Sempre desconecte o aparelho antes de qualquer manutenção ou em caso de mau tempo.

Quando e como substituir o cartucho filtrante?

Sugerimos substituir o cartucho a cada duas semanas para um desempenho ideal e boa higiene. Desconecte a bomba, remova a tampa, retire o cartucho antigo, insira o novo e feche. Verifique se os orifícios não estão obstruídos.

Como armazenar a bomba no inverno?

Remova todos os acessórios, limpe e seque completamente a bomba, as mangueiras e as grelhas. Remova e descarte o cartucho filtrante. Armazene tudo em local seco entre 10 °C e 38 °C. Não armazenar se a temperatura ambiente for inferior a 10 °C.

O que fazer se a bomba não ligar?

Verifique primeiro a alimentação elétrica: tomada ligada, DDR não acionado. Certifique-se de que as válvulas de entrada e saída estão submersas e que os orifícios não estão obstruídos. Nunca faça a bomba funcionar a seco. Se o problema persistir, consulte bestwaycorp.com/support.

Qual distância deve haver entre a tomada elétrica e a piscina?

A tomada elétrica deve ser instalada a pelo menos 3,5 metros da piscina. Além disso, a bomba deve ser colocada a mais de 2 metros da piscina. Respeite os regulamentos nacionais de fiação.

Posso usar uma extensão elétrica com a bomba?

Não, o uso de extensões elétricas é proibido. O cabo de alimentação não pode ser substituído. Se o cabo estiver danificado, o aparelho deve ser descartado.

Como manter o filtro regularmente?

Inspecione o filtro toda semana para verificar se não há acúmulo de detritos. Limpe o cartucho se necessário. Uma verificação semanal é recomendada. Substitua o cartucho a cada duas semanas para uma filtração eficaz.

Pode-se adicionar produtos químicos diretamente na bomba?

Não, nunca adicione produtos químicos na bomba de filtração. Os produtos devem ser dissolvidos na água da piscina conforme as instruções do fabricante. A adição direta na bomba pode danificá-la.

Onde encontrar peças de reposição e garantia?

Para peças de reposição e questões de garantia, visite o site bestwaycorp.com/support. Lá você encontrará vídeos, FAQs e contatos do serviço ao cliente. Não devolva o produto à loja.

MANUAL DE UTILIZADOR Fast Set 12706 BESTWAY

Se precisade a juda, visite www.bestwaycorp.com/support RECOMENDAMOS NÃO DEVOLVER O PRODUTO PARA A LOJA Dúvidas? Problemas? Faltam peças? Para FAQ, manuals, vídeos ou peças de reposição, visite bestwaycorp.com/support

MANUAL DO UTILIZADOR

58381/58383/58386 Bomba de Filtragem

YouTube

Visite o canal YouTube da Bestway

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

LEIA E SIGA TODAS AS INSTRUÇÕES

Leia cuidadosamente, compreenda e siga todas as informações deste manual do utilizador antes de instalar e utilizar a Bomba de Filtragem. Estes avisos, instruções e diretrizes de segurança abordam alguns riscos comuns dos sistemas de filtragem de água, mas não podem cobrir todos os riscos e perigos em todos os casos. Use sempre cautela, senso comum e bom senso ao desfrutar de qualquer atividade com água. Conserve esta informação para uso futuro. Além disso, a seguinte informação pode ser fornecida dependendo do tipo de bomba de filtragem. Guarde as instruções num local seguro. Se faltar a instrução, procure-a no website www.bestwaycorp.com/support.

ATENÇÃO

• A bomba deve ser alimentada por um transformador de isolamento ou fornecida através de um dispositivo de corrente residual (RCD) com uma corrente nominal residual de funcionamento não superior a 30 mA.
• A ficha da bomba deve estar a pelo menos 3,50 m de distância da piscina.
• A bomba não pode ser usada enquanto as pessoas estiverem dentro da piscina.
• O cabo de alimentação não pode ser substituído. Se o cabo de alimentação estiver danificado, o aparelho deve ser eliminado.
• Este aparelho pode ser utilizado por crianças a partir dos 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento, se lhes tiver sido dada supervisão ou instruções relativas à utilização do aparelho de uma forma segura e compreender os perigos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e a manutenção do utilizador não devem ser feitas por crianças sem supervisão.
• Quando o aparelho não for utilizado durante muito tempo, como no inverno, o conjunto da piscina deve ser desmontado e armazenado no interior.

• O aparelho deve ser colocado a mais de 2 m de distância da piscina. As instalações elétricas devem seguir as regras nacionais de instalação elétrica.

• Apenas os suportes fornecidos ou especificados pelo fabricante devem ser utilizados com a instalação do produto.

• É essencial verificar que as aberturas de sucção não estejam obstruídas.
• É aconselhável parar a filtragem durante as operações de manutenção do sistema de filtragem.
• Monitorize regularmente o nível de entupimento do filtro.
• Uma verificação semanal é recomendada para limpeza.
• Recomenda-se um tempo mínimo diário de funcionamento da filtragem de 8 horas para assegurar uma água clara na piscina.
• É essencial mudar qualquer elemento danificado ou conjunto de elementos o mais rápido possível. Utilize apenas peças aprovadas pela pessoa responsável pela colocação do produto no mercado.
• Todos os filtros e meios filtrantes devem ser inspecionados regularmente para assegurar que não há uma acumulação de detritos, impedindo assim uma boa filtragem. A eliminação de qualquer meio filtrante utilizado deve também estar de acordo com os regulamentos/legislação aplicáveis.
• A instalação de circulação de água deve estar em conformidade com os regulamentos europeus e nacionais/locais, especialmente quando se trata de questões elétricas. Qualquer mudança de posição da válvula, tamanho da bomba, tamanho da grelha pode causar uma alteração do fluxo e a velocidade de sucção pode ser aumentada.
• É necessário ter a ficha acessível após a instalação da piscina.
• Por favor leia atentamente o manual de instruções e guarde-o para referêcia futura.
• Se faltar a instrução, por favor contate a Bestway ou procure no website: www.bestwaycorp.com

DESCARTE

Os produtos elétricos não devem ser eliminados com o lixo doméstico. Por favor recicle onde houver instalações. Verifique com a sua autoridade local ou retalhista para obter orientação sobre reciclagem.

INSTRUÇÕES TÉCNICAS DE SEGURANÇA

• O aparelho deve ser alimentado por uma fonte de energia ligada à terra.
• Os cabos de extensão não podem ser usados.
• Em caso de danos na bomba de filtragem, não utilize a piscina.
• Não enterre o cabo. Localize o cabo para minimizar o abuso de cortadores de relva, aparadores de sebes e outros equipamentos.
• Esta bomba é apenas para uso com piscinas armazenáveis. Não use com piscinas permanentemente instaladas. Uma piscina armazenável é construída para que seja capaz de ser facilmente desmontada para armazenamento e

remontada à sua integridade original. Uma piscina permanentemente instalada é construída dentro ou no chão ou num edifício de tal forma que não pode ser prontamente desmontada para armazenamento.

- A utilização da bomba com uma alimentação elétrica inadequada é perigosa e resultará em avarias catastróficas da bomba.

- Quando trabalhar com eletricidade, desligue a energia elétrica no disjuntor e na porta do disjuntor. Se não o fizer, resultará num aumento do risco de choque, ferimentos e possivelmente morte.

- Não remova a ficha de ligação à terra nem modifique a ficha de forma alguma. Não use fichas de adaptação. Consulte um eletricista qualificado para quaisquer questões relacionadas com a validade da ligação à terra da sua ficha.

- Manuseie a bomba com cuidado. Não puxe ou carregue a bomba pelo cabo de alimentação. Nunca puxe uma ficha da tomada puxando o cabo de alimentação. Mantenha o cabo livre de abrasões. Objetos afiados, óleo, peças móveis e calor nunca devem ser expostos à bomba de filtragem.

- A limpeza e manutenção do utilizador deve ser efetuada por um adulto com mais de 18 anos de idade que esteja familiarizado com o risco de choque elétrico.

- Consulte um eletricista qualificado para quaisquer questões.

- Em caso de dúvida sobre a bomba ou qualquer dispositivo de circulação, contate um instalador qualificado, ou o fabricante/importador/distribuidor.

- Tenha em conta todos os requisitos e recomendações de segurança descritos no manual.

- Por favor, examine o equipamento antes de o utilizar. Notifique a Bestway no endereço de atendimento ao cliente listado neste manual para qualquer defeito de fabrico ou peças em falta no momento da compra. Verifique se os componentes do equipamento representam o modelo de bomba de filtragem que pretendia adquirir.

- As condições atmosféricas podem afetar o desempenho e o tempo de vida útil da sua bomba de filtragem. Desgaste desnecessário pode ocorrer durante períodos de frio, calor e exposição ao sol. Sempre que possível, proteja a bomba contra estas condições.

- É importante assegurar-se de que as tampas de fecho equipadas de fábrica para as portas de entrada e saída substituem as telas antes de se tentar remover ou fazer a manutenção na bomba.

- Não adicione produtos químicos na bomba de filtragem.

- Não ligue ou desligue o aparelho da tomada se a sua mão estiver molhada.

- Desligue sempre o aparelho da tomada: em dias de chuva, antes da limpeza ou outra manutenção, e quando o deixar sem supervisão nos feriados.

- Este produto não se destina a uso comercial.

FIXAÇÃO DE UMA BASE

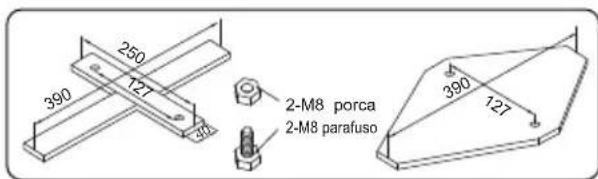

PARA 330GAL

A norma EN60335-2-41 TEST exige que a bomba de filtragem seja fixada verticalmente ao solo ou uma base feita de madeira ou belão antes de ser utilizada. Deve haver dois orifícios de 9 mm de diâmetro na base, o espaço entre eles deve ser de 127 mm. Coloque a bomba de filtragem na base e fixe-os juntos apertando os parafusos e porcas. Todas as peças da base devem pesar pelo menos mais de 18 kg para evitar que a bomba caia acidentalmente.

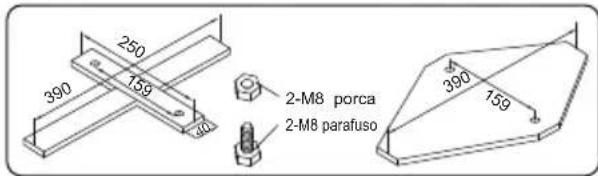

PARA 530GAL

A norma EN60335-2-41 TEST exige que a bomba de filtragem seja fixada verticalmente ao solo ou uma base feita de madeira ou betão antes de ser utilizada. Deve haver dois orifícios de 9 mm de diâmetro na base, cujo espaço entre eles deve ser de 159 mm. Coloque a bomba de filtragem na base e fixe-os juntos apertando os parafusos e porcas. Todas as peças da base devem pesar pelo menos mais de 18 kg para evitar que a bomba caia acidentalmente.

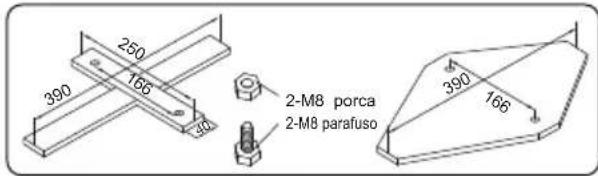

PARA 800GAL

A norma EN60335-2-41 TEST exige que a bomba de filtragem seja fixada verticalmente ao solo ou uma base feita de madeira ou betão antes de ser utilizada. Deve haver dois orifícios de 9 mm de diâmetro na base, o espaço entre os quais deve ser de 166 mm. Coloque a bomba de filtragem na base e fixe-os juntos apertando os parafusos e porcas. Todas as peças da base devem pesar pelo menos mais de 18 kg para evitar que a bomba caia acidentalmente.

2-M8 porca 2-M8 parafuso

250 390 159 40 2-M8 porca 2-M8 parafuso 390 159

250 390 166 40 2-M8 porca 2-M8 parafuso 390 166

MONTAGEM

LISTA DE VERIFICAÇÃO

Para verificar as peças incluídas na caixa, consulte a lista de peças dentro deste manual. Verifique se os componentes do equipamento representam o modelo que pretendia adquirir. No caso de quaisquer peças danificadas ou em falta no momento da compra, visite o nosso website bestwaycorp.com/support.

Coloque a Bomba de Filtragem num terreno sólido e nívelado; deve ser posicionada no mesmo nível que a base da piscina. Se a bomba de filtragem estiver numa posição superior ou inferior à base da piscina, o desempenho e a vida útil da bomba de filtragem podem ser comprometidos.

A piscina e a Bomba de Filtragem têm de ser posicionadas numa área com drenagem adequada e fácil acesso para operações de manutenção. Nunca coloque a Bomba de Filtragem numa área que possa acumular água.

INSTALAÇÃO

• Para as instruções de instalação, consulte as etapas de ilustração. Os desenhos são apenas para fins ilustrativos. Podem não refletir o produto real. Não à escala.
• A Bestway não será responsável por qualquer dano causado à Bomba de Filtragem devido a manipulação incorreta ou falha em seguir estas instruções.
• É imperativo verificar se os conectores hidráulicos não se encontram obstruídos.
• Não opere a Bomba de Filtragem a seco. Certifique-se que ambas as válvulas de entrada e saída da piscina estão totalmente cobertas por água antes de operar a Bomba de Filtragem.

MANUTENÇÃO

• Certifique-se de que a bomba de filtragem está desligada antes de qualquer manutenção.
• Para as instruções de manutenção, consulte as etapas de ilustração dentro deste manual. Os desenhos são apenas para fins ilustrativos. Podem não refletir o produto real. Não à escala.
• Para otimizar o desempenho da Bomba de Filtragem e por razões sanitárias, sugerimos a substituição do cartucho filtrante por um novo a cada duas semanas.

ARMAZENAMENTO

• Remova todos os acessórios; certifique-se de que a Bomba de Filtragem, mangueiras e filtros de detritos estão completamente limpos e secos antes do armazenamento. Se todas as peças não estiverem completamente secas, pode ocorrer o aparecimento de dolor.
• Antes do armazenamento, remova e elimine o cartucho filtrante.
• Recomendamos fortemente a desmontagem da Bomba de Filtragem quando a temperatura ambiente for inferior a 10°C / 50°F.
• Guarde a Bomba de Filtragem num local seco com uma temperatura moderada entre 10°C / 50°F e 38°C / 100°F.
