Produkttyp	Ovanmarkpool
Märke	Bestway
Modell	Fast Set 12706
Poolmaterial	Förstärkt PVC
Form	Rund
Filtreringssystem	Patronpump
Pumpmodell	58381 / 58383 / 58386
Filtertyp	Filterpatron
Elektrisk matning	220-240 V, 50 Hz
Elektriskt skydd	Jordfelsbrytare (JFB) 30 mA
Minsta avstånd uttag/pool	3,5 m
Användning	Använd inte när personer befinner sig i vattnet
Filterbyte	Varannan vecka
Förvaringstemperatur	10 °C till 38 °C
Mått för fästbas	390 x 250 mm (hål på 127, 159 eller 166 mm beroende på kapacitet)
Vikt på basen krävs	Minst 18 kg
Garanti	Se www.bestwaycorp.com

Vanliga frågor - Fast Set 12706 BESTWAY

Hur installerar jag filterpumpen?

Placera pumpen på en fast och plan yta, i samma nivå som poolens bas. Fäst den med M8-bultar och muttrar på en bas av trä eller betong på minst 18 kg. Följ elsäkerhetsavstånden (uttag 3,5 m från poolen). Anslut pumpen till ett uttag med jordfelsbrytare 30 mA.

Vilka är elsäkerhetsanvisningarna?

Pumpen måste matas av en isolationstransformator eller en jordfelsbrytare (JFB) på max 30 mA. Uttaget måste vara minst 3,5 m från poolen. Använd aldrig förlängningssladd. Koppla alltid bort enheten före underhåll eller vid dåligt väder.

När och hur byter jag filterpatronen?

Vi föreslår att du byter patronen varannan vecka för bästa prestanda och hygien. Koppla bort pumpen, ta bort locket, ta bort den gamla patronen, sätt i den nya och stäng. Kontrollera att öppningarna inte är igensatta.

Hur förvarar jag pumpen på vintern?

Ta bort alla tillbehör, rengör och torka pumpen, slangarna och gallren noggrant. Ta bort och kassera filterpatronen. Förvara allt på en torr plats mellan 10 °C och 38 °C. Förvara inte om omgivningstemperaturen är under 10 °C.

Vad gör jag om pumpen inte startar?

Kontrollera först strömförsörjningen: att uttaget är anslutet, jordfelsbrytaren inte har löst ut. Se till att inlopps- och utloppsventilerna är under vatten och att öppningarna inte är igensatta. Kör aldrig pumpen torr. Om problemet kvarstår, se bestwaycorp.com/support.

Vilket avstånd ska det vara mellan eluttaget och poolen?

Eluttaget måste installeras minst 3,5 meter från poolen. Dessutom måste pumpen placeras mer än 2 meter från poolen. Följ nationella elledningsregler.

Kan jag använda en förlängningssladd till pumpen?

Nej, användning av förlängningssladdar är förbjuden. Nätkabeln kan inte bytas ut. Om kabeln är skadad måste enheten kasseras.

Hur underhåller jag filtret regelbundet?

Inspektera filtret varje vecka för att se att det inte finns någon ansamling av skräp. Rengör patronen vid behov. En veckokontroll rekommenderas. Byt patronen varannan vecka för effektiv filtrering.

Kan man tillsätta kemikalier direkt i pumpen?

Nej, tillsätt aldrig kemikalier i filterpumpen. Kemikalier måste lösas i poolvattnet enligt tillverkarens anvisningar. Direkt tillsats i pumpen kan skada den.

Var hittar jag reservdelar och garanti?

För reservdelar och garantifrågor, besök webbplatsen bestwaycorp.com/support. Där finns videor, FAQ och kundtjänstkontakt. Returnera inte produkten till butiken.

BRUKSANVISNING Fast Set 12706 BESTWAY

Besök www.besfwaycorp.com/support för hjälp VI RÅDER ATT INTE SKICKA TILLBAKA PRODUKTEN TILL AFFÄREN FRÅGOR? PROBLEM? SAKNADE DELAR? För frågor och svar, bruksanvisningar, videoklipp eller reservdelar, besök bestwaycorp.com/support

BRUKSANVISNING

58381/58383/58386 Filterpump

YouTube

Besök Bestway YouTube-kanal

VIKTIGA SÄKERHETSINSTRUKTIONER

LÄS OCH FÖLJ ALLA INSTRUKTIONER

Läs instruktionerna noga så att du förstår och följer all information i bruksanvisning innan du installerar och använder filterpumpen. Dessa varningar, instruktioner och säkerhetsföreskrifter tar upp vanliga risker med filtreringssystem, men de omfattar inte alla risker eller alla faror i alla scenarion. Var alltid uppmärksam och använd sunt förnuft och gott omdöme under vattenaktiviteter. Spara informationen för framtida bruk. Beroende på typ av filterpump kan följande information vara bifogad. Förvara dessa instruktioner på en säker plats. Om instruktionerna saknas, kan du hitta dem på vår webbplats www.bestwaycorp.com/support.

WARNING

• Pumpen måste strömförses genom en isolertransformator eller få sin ström genom en jordfelsbrytare (RCD) med en återstående driftström som inte överstiger 30 mA.
• Pumpens kontakt måste befinna sig åtminstone 3,50 m bort från poolen.
• Pumpen får inte användas medan någon är i poolen!
• Sladden kan inte bytas ut. Om sladden är skadad bör apparaten skrotas.
• Produkten kan användas av barn från åtta år och uppåt och personer med försämrad fysisk, sensorisk eller mental förmåga eller brist på erfarenhet eller kunskap om de hålls under uppsikt eller instruerats i hur produkten används på ett säkert sätt så att de förstår riskerna det innebär. Barn ska inte leka med apparaten. Rengöring och skötsel ska inte göras av barn utan en vuxens tillsyn.
• När utrustningen ej används under en längre tid, t.ex. under vintern, bör poolen monteras ned och förvaras inomhus.
• Utrustningen ska vara placerad minst 2 m ifrån poolen. Elektriska installationer ska följa nationella installationsregler.
• Endast medel tillhandahållna eller specificerade av tillverkaren ska

användas tillsammans med installation av produkten.

• Det är nödvändigt att kontrollera att sugöppningarna inte är blockerade.
• Vi räder dig att stoppa filtreringen under underhållsarbeten på filtreringssystemet.
• Övervaka regelbundet filtrets igentäppningsnivå.
• Veckokontroll rekommenderas för rengöring.
• Minimum 8 timmars daglig filtrering rekommenderas för att säkerställa rent poolvatten.
• Det är nödvändigt att byta skadad utrustning eller uppsättning av utru ning så snabbt som möjligt. Använd endast delar godkända av personer som ansvarar för produktens placering på marknaden.
• Alla filter och filtermaterial ska kontrolleras regelbundet för att säkerställa att det inte finns några smutsrester som förhindrar god filtrering. Kassering av alla använda filtermaterial ska överensstämma med gällande bestämmelser/lagstiftningar.
• Vattencirkulationsanläggningen ska överensstämma med såväl eur peisk som nationell/lokal lagstiftning, särskilt när det gäller elektriska anslutningar. Varje ändring av ventilposition, pumpstorlek, gallerstorlek kan orsaka flödesbyte och sughastigheten kan ökas.
• Man måste kunna komma åt kontakten efter det att poolen har installerats.
• Läs bruksanvisningarna noggrant och spara för framtida behov.
• Om instruktionerna saknas, kontakta Bestway eller sök efter dem på webbplatsen: www.bestwaycorp.com

AVFALLSHANTERING

Elektroniska produkter ska inte kastas tillsammans med hushållsavfall. Lämna in till en återvinningscentral. Kontrollera med din lokala myndighet eller återförsäljare angående återvinning.

TEKNISKA SÄKERHETSINSTRUKTIONER

• Utrustningen måste förses med jordad elektricitet.
• Förlängningssladdar får ej användas.
• Använd inte poolen om filterpumpen är skadad.
• Gräv inte ner sladden. Placera sladden så att den inte skadas av gräsklippare, häcksaxar eller annan utrustning.
• Pumpen får enbart användas med portabla pooler. Använd inte med permanent installerade pooler. En förvaringsbar pool är konstruerad så att den även kan tas isär för förvaring och lätt monteras tillbaka till

sin ursprungliga form. En permanent installerad pool är konstruerad i eller ovan mark eller i en byggnad, så att den inte kan monteras ned snabbt för förvaring.

• Att använda pumpen med opassande strömförsörjning är farlig och kommer att leda till allvarligt fel hos pumpen.
• Vid arbete med el ska du slå av strömmen vid strömbrytaren och låsa luckan. Underlåtenhet att göra det leder till ökad risk för stötar, skada och eventuellt dödsfall.
• Ta inte bort jordledningen eller modifiera kontakten på något sätt. Använd inte anslutningsdon. Rådfråga en kvalificerad elektriker om du har några frågor angående kontaktanslutningar.
• Hantera pumpen med försiktighet. Dra inte eller bär pumpen i sladden. Dra aldrig ut kontakten från vägguttaget genom att rycka i sladden. Se till att sladden inte skavs. Filterpumpen får inte utsättas för vassa föremål, olja, rörliga delar eller värme.
• Rengöring och underhåll måste utföras av en vuxen som är 18 år eller äldre och som är bekant med risken för elstötar.
• Rådfråga en kvalificerad elektriker om du har några frågor.
• Kontakta kvalificerad installerare, eller tillverkaren/importören/distributören om du har några frågor gällande pumpen eller cirkulationsanordningarna.
• Uppmärksamma alla säkerhetskrav och rekommendationer som beskrivs i bruksanvisningen.
• Kontrollera utrustningen innan den används. Meddela Bestway via kundtjänst på den adress som finns i bruksanvisningen om några delar är skadade eller saknas vid inköpet. Kontrollera att utrustningens delar motsvarar den modell av filterpump som du hade tänkt köpa.
• Miljöförhållandena kan påverka din filterpumps prestanda och livslängd. Onödigt slitage kan ske om den utsätts för kyla, värme eller solljus. Skydda pumpen från dessa förhållanden så mycket som möjligt.
• Det är viktigt att se till att de medföljande pluggarna för in- och utloppen ersätter skräpfiltren innan borttagning eller underhåll av pumpen.
• Tillsätt inte kemikalier i filterpumpen.
• Koppla inte på eller ur utrustningen med våta händer.
• Koppla alltid ur utrustningen: när det regnar, före rengöring/underhåll, och om utrustningen lämnas utan tillsyn på helgdagar.
• Produkten är ej för kommersiellt bruk.

ATT FÄSTA EN BAS

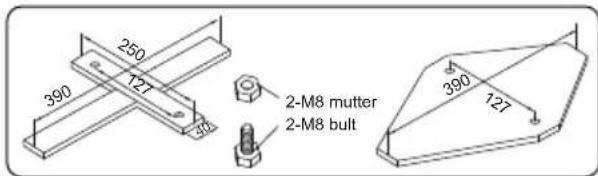

FÖR 330GAL

Teststandarden SS-EN60335-2-41 kräver att filterpumpen ska vara vertikalt fastsatt på marken eller på en bas av trä eller betong. Det ska finnas två hål med en diameter på 9 mm på basen, med ett mellanrum på 127 mm. Placera filterpumpen på basen och fäst ihop dem genom att skruva fast butarna och muttrarna. Tillsammans ska plattans delar väga minst 18 kg för att förhindra att pumpen välter/tippar.

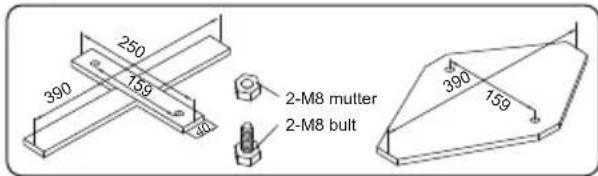

FÖR 530GAL

Teststandarden SS-EN60335-2-41 kräver att filterpumpen ska vara vertikalt fastsatt på marken eller på en bas av trä eller betong. Det ska finnas två hål med en diameter på 9 mm på basen, med ett mellanrum på 159 mm. Placera filterpumpen på basen och fäst ihop dem genom att skruva fast bultarna och muttrarna. Tillsammans ska plattans delar väga minst 18 kg för att förhindra att pumpen välter/tippar.

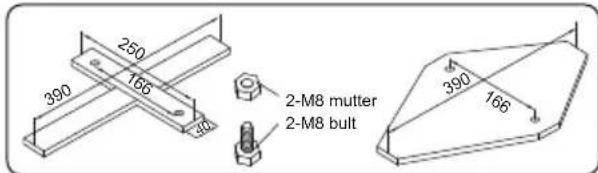

FÖR 800GAL

Teststandarden SS-EN60335-2-41 kräver att filterpumpen ska vara vertikalt fastsatt på marken eller på en bas av trä eller betong. Det ska finnas två hål med en diameter på 9 mm på basen, med ett mellanrum på 166 mm. Placera filterpumpen på basen och fäst ihop dem genom att skruva fast bultarna och muttrarna. Tillsammans ska plattans delar väga minst 18 kg för att förhindra att pumpen välter/tippar.

250 390 127 40 2-M8 mutter 2-M8 bulb 390 127

250 390 159 2-M8 mutter 2-M8 built 390 159

250 390 166 40 2-M8 mutter 2-M8 built 390 166

MONTERING

CHECKLISTA

Kontrollera förpackningens delar med dellistan i bruksanvisningen. Kontrollera att utrustningens delar motsvarar modellen du ämnade köpa. Besök vår webbplats bestwaycorp.com/support om delar är skadade eller fattas vid köptillfället.

VÄLJ RÄTT PLATS

Placera filterpumpen på ett fast och plant underlag: den måste placeras på samma nivå som basen av poolen.

Filterpumpens prestanda kan försämras och livslängden förkortas om den placeras över eller under nivån för basen av poolen.

Poolen och filterpumpen måste placeras i ett område med tillräcklig dränering och enkel åtkomst för underhållsarbeten. Placera aldrig filterpumpen i ett område där vatten kan samlas.

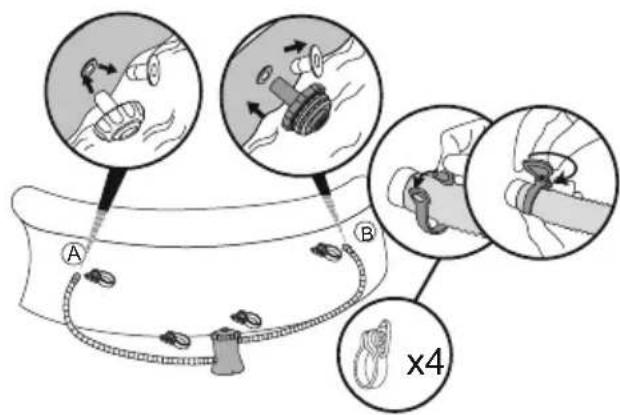

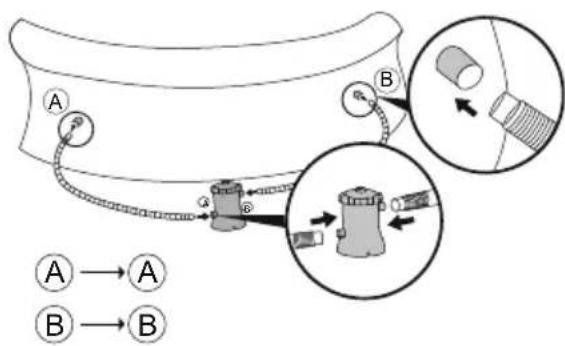

INSTALLERING

• Se illustrationsstegen för installationsinstruktioner 📁. Bilderna är endast avsedda som förklaring. De kan skilja sig från den faktiska produkten. Inte skalenliga.
• Bestway kommer inte att ansvara för skador som uppstått på filterpumpen vid inkorrekt behandling eller av att inte ha följt instruktionerna.
• Det är mycket viktigt att kontrollera att de hydrauliska kopplingarna inte är blockerade.
• Torkkör inte filterpumpen. Se till att poolens in- och utloppsventiler är helt täckta av vatten innan du använder filterpumpen.

UNDERHÅLL

• Koppla ur filterpumpen innan du utför något underhåll.
• Mer information om underhåll hittar du i illustrationsstegen 📄 i denna bruksanvisning. Bilderna är endast avsedda som förklaring. De kan skilja sig från den faktiska produkten. Inte skalenliga.
• Vi räder dig att byta ut filterpatronen varannan vecka av sanitära skäl och för att optimera filterpumpens prestanda.

FÖRVARING

• Ta bort alla tillbehör; se till att filterpumpen, slangarna och skräpskärmarna är helt rena och torra före förvaring. Alla delar måste vara helt torra så att det inte bildas mögel.
• Ta bort och kassera filterpatronen före förvaring.
• Vi räder dig att demontera filterpumpen när omgivningstemperaturen är under 10 °C/50 °F.
• Förvara filterpumpen på en torr plats med en temperatur på mellan 10 °C/50 °F och 38 °C/100 °F.

GARANTIVILLKOR

För information om garantivillkor, besök vår webbplats på: www.bestwaycorp.com.

4 x1

5 x1 6 x2

⑦ x2

1
