MANUAL DE UTILIZADOR D12HW HISENSE

Muito obrigado por adquirir este desumidificador. Leia este manual de uso e cuidados com cuidado antes de usar este aparelho e guarde este manual para referência futura.

ÍNDICE

RESUMO DO PRODUTO 1

PRECAUÇÕES DE SEGURANÇA 2

REQUISITOS DE INSTALAÇÃO 12

Requisitos elétricos 12

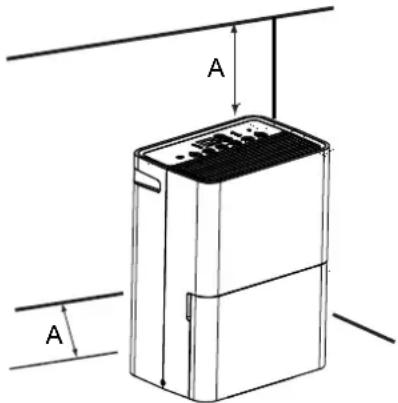

Requisitos de localização 12

Configurando os controles 13

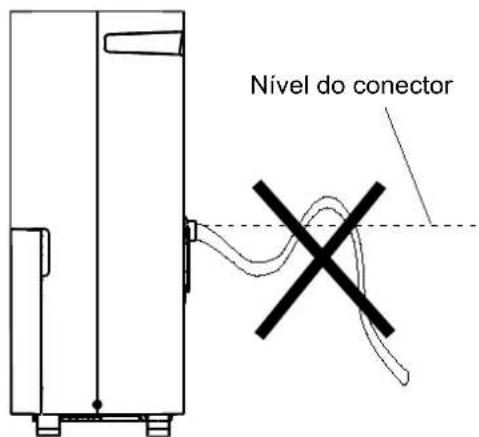

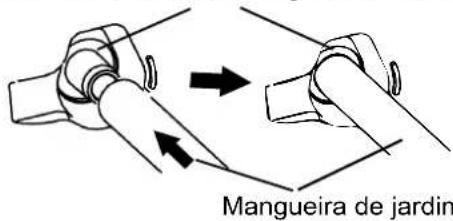

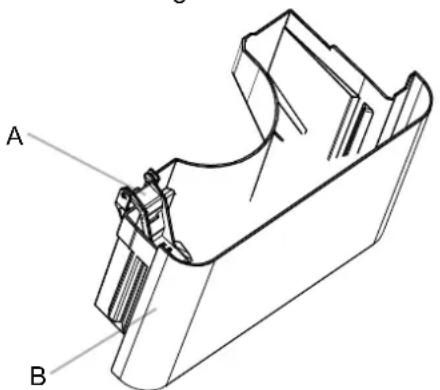

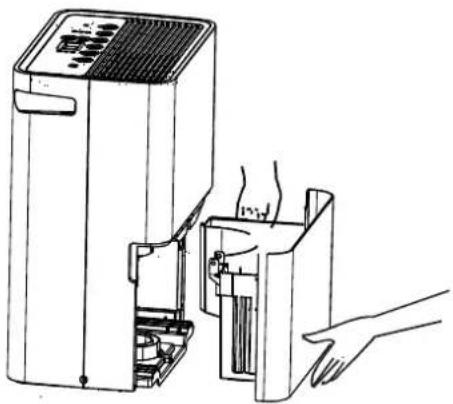

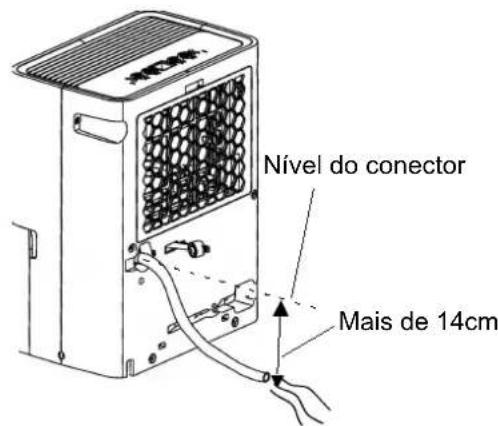

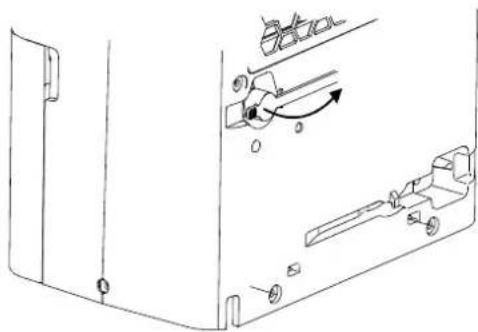

Drenagem do desumidificador 15

Sons normais 16

RESOLUÇÃO DE PROBLEMAS 18

INSTRUÇÕES DE SEGURANÇA

Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, se tiverem recebido supervisão ou instruções relativas ao uso do aparelho de forma segura e compreendam os perigos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e a manutenção do utilizador não devem ser feitas por crianças sem supervisão.

As crianças devem ser supervisionadas para garantir que não brincam com o aparelho. Se o cabo de alimentação estiver danificado, ele deve ser substituído pelo fabricante, o seu agente de serviço ou pessoas com qualificações semelhantes, a fim de evitar um risco. O aparelho deve ser instalado de acordo com as regulamentações de cablagem nacionais. A gama de pressões estáticas externas é de -0,2 Pa a 0,2 Pa. Mantenha a unidade a 5 m ou mais afastada das superfícies combustíveis.

Não opere o seu ar condicionado num espaço molhado/húmido, tal como casas de banho ou lavandarias.

Este aparelho é feito de material reciclável ou reutilizável. O descarte deve ser realizado em conformidade com a regulamentação local sobre eliminação de resíduos. Antes de o descartar, certifique-se de que corta o cabo de alimentação para que o aparelho não possa ser reutilizado.

Para obter informações mais detalhadas sobre o manuseio e a reciclagem deste produto, entre em contacto com as autoridades locais que lidam com a recolha seletiva de lixo ou a loja onde comprou o eletrodoméstico.

DESCARTE DO APARELHO

Este aparelho está marcado de acordo com a Diretiva Europeia 2012/19/UE, Resíduos de

Equipamentos Elétricos e Eletrónicos (REEE).

Esta marca indica que este produto não deve ser descartado com outros resíduos domésticos em toda a UE. Para evitar possíveis danos ao meio ambiente ou à saúde humana causados pelo descarte não controlado de resíduos, recicle-os de forma responsável para promover a reutilização sustentável de recursos materiais. Para devolver o dispositivo que utilizou, use os sistemas de devolução e recolha ou entre em contacto com o revendedor onde o produto foi comprado.

Eles podem levar este produto para reciclagem ambientalmente segura.

CUIDADO

• Não use meios para acelerar o processo de descongelação ou limpar, além dos recomendados pelo fabricante.
• O aparelho deve ser armazenado numa sala sem fontes contínuas de ignição (por exemplo, chamas abertas, um aparelho de gás de operação ou um aquecedor elétrico de operação)
• Não perfure ou queime
• Esteja ciente de que os refrigerantes podem não conter um odor.
• O aparelho deve ser instalado, operado e armazenado numa sala com uma área de piso superior a 2,5m².
• Espaços onde os tubos de refrigeração devem estar em conformidade com as regulamentações nacionais de gás.
• A manutenção deve ser feita apenas como recomendado pelo fabricante.
• O aparelho deve ser armazenado numa área bem ventilada onde o tamanho da sala corresponde à área da sala conforme especificado para a operação.
• Todos os procedimentos de trabalho que afetam a segurança devem ser só conduzidos por pessoas competentes.
• O aparelho deve ser armazenado numa sala sem chamas continuamente abertas (por exemplo, um aparelho a gás em operação) e fontes de ignição (por exemplo, um aquecedor elétrico de operação).
• O aparelho deve evitar danos mecânicos.
• Qualquer pessoa que esteja envolvida em trabalho ou entrar em um circuito de refrigerante deve possuir um certificado atual válido duma autoridade de avaliação credenciada pelo setor, o que autoriza sua competência para lidar com refrigerantes de acordo com uma especificação de avaliação reconhecida pelo setor.
• O serviço só deve ser realizado conforme recomendado pelo fabricante do equipamento. A manutenção e a reparação que requerem a assistência de outro pessoal habilitado devem ser realizados sob a supervisão da pessoa competente no uso de refrigerantes inflamáveis.

Explicação dos símbolos exibidos no dispositivo:

Cuidado, risco de incêndio	ATENÇÃO	Este símbolo mostra que este aparelho usa um refrigerante inflamável.Se o refrigerante estiver vazado e exposto a uma fonte de ignição externa, existe o risco de incêndio
	CUIDADO	Este símbolo mostra que o manual de operação deve ser lido com cuidado.
	CUIDADO	Este símbolo mostra que um pessoal de serviço deve estar lidando com este equipamento com referência ao manual de instalação.
	CUIDADO	Este símbolo mostra que a informação está disponível como o manual de operação ou o manual de instalação.

Parâmetro dos fusíveis do aparelho: (T2,5A, 250V).

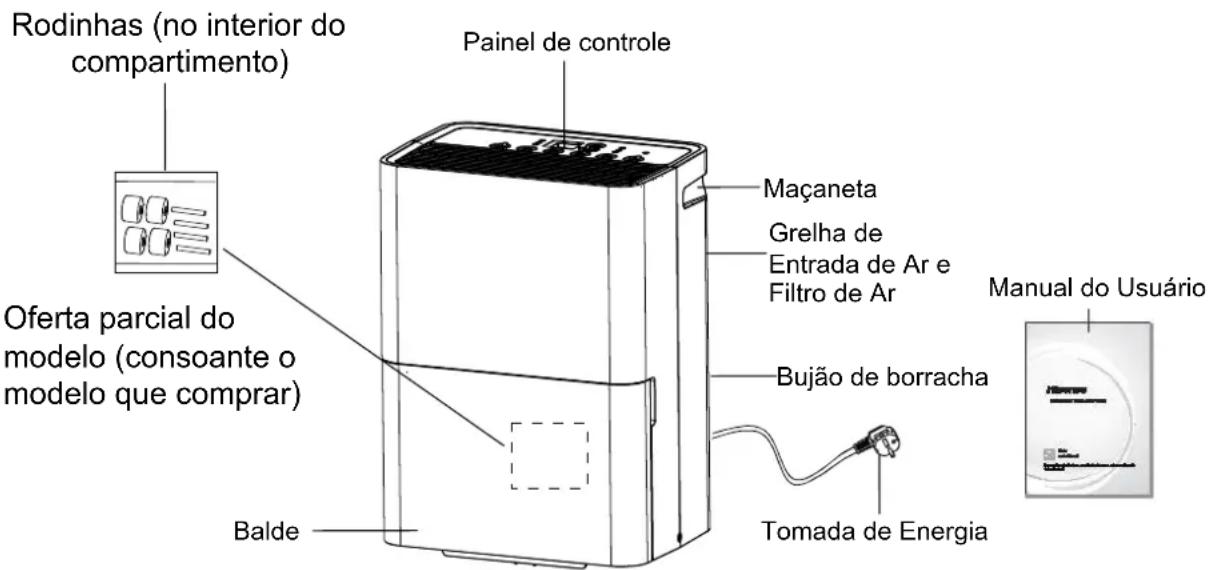

Resumo do produto

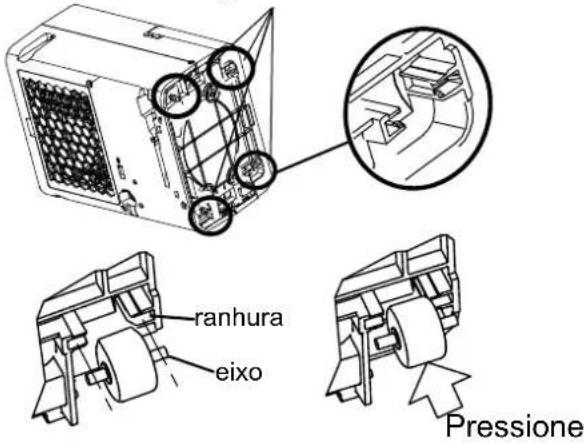

Rodinhas (no interior do compartimento) Oferta parcial do modelo (consoante o modelo que comprar) Balde Painel de controle Maçaneta Grelha de Entrada de Ar e Filtro de Ar Bujão de borracha Tomada de Energia Manual do Usuário

NOTA:

As figuras neste manual são baseadas na visão externa dum modelo padrão. Eles podem diferir do desumidificador que você selecionou.

PRECAUÇÕES DE SEGURANÇA

Precauções para o uso de refrigerante R290

Os procedimentos básicos de trabalho de instalação são os mesmos que os do refrigerante convencional (R22 ou R410A). No entanto, preste atenção nos seguintes pontos:

CUIDADO

1. Transporte de equipamentos que contenham refrigerantes inflamáveis Conformidade com os regulamentos de transporte

2. Marcação de equipamentos com sinais

Conformidade com os regulamentos locais

1. Eliminação de equipamentos que usam refrigerantes inflamáveis

Cumprimento das normas nacionais

1. Armazenamento de equipamentos/aparelhos

O armazenamento de equipamentos deve estar de acordo com as instruções do fabricante.

1. Armazenamento de equipamento embalado (não vendido)

2. A proteção do pacote de armazenamento deve ser construída de forma que o dano mecânico ao equipamento dentro da embalagem não cause vazamento da carga de refrigerante.

3. O número máximo de peças do equipamento que podem ser armazenados será determinado pelas regulamentações locais.

4. Informações da manutenção

6-1 Verificações da área

Antes de começar a trabalhar em sistemas que contenham refrigerantes inflamáveis, são necessárias verificações de segurança para garantir que o risco de ignição seja minimizado. Para reparação no sistema de refrigeração, as seguintes precauções devem ser cumpridas antes de realizar trabalhos no sistema.

6-2 Procedimento de trabalho

O trabalho deve ser realizado sob um procedimento controlado para minimizar o risco de presença de gás ou vapor inflamável quanto o trabalho está sendo realizado.

6-3 Área de trabalho geral

• Todos os pessoais de manutenção e outros que trabalhem na área local devem ser instruídos sobre a natureza do trabalho que está sendo realizado. O trabalho em espaços confinados deve ser evitado.
• A área ao redor do espaço de trabalho deve ser separada. Certifique-se de que as condições dentro da área tenham sido tornadas seguras pelo controle de material inflamável.

6-4 Verificar a presença de refrigerante

• A área deve ser verificada com um detector de refrigerante apropriado antes e durante o trabalho, para garantir que o técnico esteja ciente de atmosferas potencialmente inflamáveis.
• Certifique-se de que o equipamento de detecção de vazamento que está sendo utilizado é adequado para uso com refrigerantes inflamáveis, isto é, sem incêndio, adequadamente selado ou intrinsecamente seguro.

CUIDADO

6-5 Presença do extintor de incêndio

• Se houver algum trabalho quente a ser realizado no equipamento de refrigeração ou em qualquer peça associada, o equipamento apropriado de extinção de incêndio deve estar disponível.
• Tenha um extintor de pó seco ou CO₂adjacente à área de carga.

6-6 Sem fontes de ignição

• Nenhuma pessoa que trabalhe em relação a um sistema de refrigeração que envolva a exposição de qualquer trabalho de tubulação que contenha refrigerante inflamável deve usar qualquer fonte de ignição de forma a que isso possa levar ao risco de incêndio ou explosão.
• Todas as possíveis fontes de ignição, incluindo o consumo de cigarro, devem ser mantidas suficientemente distantes do local de instalação, reparação, remoção e eliminação em que o refrigerante inflamável pode ser liberado para o espaço circundante.
• Antes do trabalho, a área ao redor do equipamento deve ser avaliada para garantir que não haja perigos inflamáveis ou riscos de ignição. Os sinais "Não fumar" devem ser exibidos.

6-7 Área ventilada

• Certifique-se de que a área esteja aberta ou que seja adequadamente ventilada antes de entrar no sistema ou realizar qualquer trabalho quente.
• Um grau de ventilação deve continuar durante o período em que o trabalho é realizado.
• A ventilação deve dispersar com segurança qualquer refrigerante liberado e de preferência expulsá-lo externamente para a atmosfera.

6-8 Verificações para o equipamento de refrigeração

• Nos locais em que componentes elétricos estão sendo alterados, eles devem ser adequados para o propósito e as especificações corretas.
• Em todos os momentos, as diretrizes de manutenção e serviço do fabricante devem ser seguidas. Em caso de dúvida, consulte o departamento técnico do fabricante para obter assistência.

• As seguintes verificações devem ser aplicadas às instalações que utilizem refrigerantes inflamáveis:

• O tamanho da carga está de acordo com o tamanho da sala dentro do qual as peças que contêm o refrigerante estão instaladas;

• As máquinas e saídas de ventilação funcionam adequadamente e não estão obstruídas;
• Se for utilizado um circuito de refrigeração indireto, o circuito secundário deve ser verificado quanto à presença de refrigerante;
• A marcação para o equipamento continua a ser visível e legível. As marcas e os sinais que são ilegíveis devem ser corrigidos;
• Tubos de refrigeração ou componentes são instalados numa posição em que é improvável que sejam expostos a qualquer substância que possa corroer componentes que contêm o refrigerante, a menos que os componentes sejam

CUIDADO

construídos de materiais inerentemente resistentes a ser corroídos ou adequadamente protegidos contra corrosão.

6-9 Verificações para dispositivos elétricos

• A reparação e a manutenção de componentes elétricos devem incluir verificações de segurança iniciais e procedimentos de inspeção de componentes.
• Se houver uma falha que possa comprometer a segurança, nenhuma fonte de energia elétrica deve ser conectada ao circuito até que seja tratada satisfatoriamente.
• Se a falha não puder ser resolvida imediatamente, mas é necessário continuar a operação, deve ser utilizada uma solução temporária adequada.
• Isso deve ser reportado ao proprietário do equipamento para que todas as partes sejam avisadas.

• As verificações de segurança iniciais devem incluir

• Que os capacitores são descarregados: isso deve ser feito de forma segura para evitar a possibilidade de faísca;

• Que não haja componentes elétricos ativos e fiação ao carregar, recuperar ou purgar o sistema;
• Que existe continuidade da ligação à terra.

• Durante a reparação de componentes selados, todos os suprimentos elétricos devem ser desconectados do equipamento que está sendo trabalhado antes de qualquer remoção de tampas seladas, etc.
• Se for absolutamente necessário ter um fornecimento elétrico de equipamentos durante a manutenção, então uma forma de detecção de vazamento permanentemente operacional deve estar localizada no ponto mais crítico para alertar sobre uma situação potencialmente perigosa.
• Deve ser dada especial atenção ao seguinte para garantir que, através de trabalhar em componentes elétricos, a caixa não seja alterada de forma a que o nível de proteção seja afetado.
• Isso deve incluir danos aos cabos, número excessivo de conexões, terminais não feitos para a especificação original, danos nas vedações, encadernação incorreta das glândulas, etc.
• Certifique-se de que o aparelho esteja montado de forma segura.
• Certifique-se de que as vedações ou os materiais de vedação não se degradaram de modo a que eles não servem mais para evitar a entrada de atmosferas inflamáveis.
• As peças de reposição devem estar de acordo com as especificações do fabricante. NOTA:

O uso de selante de silicone pode inibir a eficácia de alguns tipos de equipamentos de detecção de vazamentos. Componentes intrinsecamente seguros não precisam de ser isolados antes de trabalhar neles.

8. Reparos dos componentes intrinsecamente seguros

• Não aplique nenhuma carga permanente de indução ou capacitância no circuito sem garantir que isso não exceda a tensão e a corrente permitidas para o equipamento em uso.
• Componentes intrinsecamente seguros são os únicos tipos que podem ser

CUIDADO

trabalhados enquanto vivem na presença de uma atmosfera inflamável. O aparelho de teste deve estar na classificação correta.

• Substitua componentes apenas por peças especificadas pelo fabricante.
• Outras peças podem resultar na ignição do refrigerante na atmosfera dum vazamento.

9. Cablagem

• Verifique se a cablagem não está sujeita a desgaste, corrosão, pressão excessiva, vibração, bordas afiadas ou quaisquer outros efeitos ambientais adversos.
• A verificação também deve levar em conta os efeitos do envelhecimento ou vibração contínua de fontes como compressores ou ventiladores.

10. Detecção de refrigerantes inflamáveis

• Em nenhuma circunstância, fontes potenciais de ignição podem ser usadas na busca ou detecção de vazamentos de refrigerante.
• Uma tocha de haleto (ou qualquer outro detector com uma chama descoberta) não deve ser utilizada.

11. Métodos de detecção de vazamento

- Os seguintes métodos de detecção de vazamento são considerados aceitáveis para sistemas que contenham refrigerantes inflamáveis:

• Os detectores de vazamento eletrônicos devem ser usados para detectar refrigerantes inflamáveis, mas a sensibilidade pode não ser adequada ou precisa de ser recalibrada. (O equipamento de detecção deve ser calibrado numa área sem refrigerante.)
• Certifique-se de que o detector não é uma fonte potencial de ignição e é adequado para o refrigerante utilizado.
• O equipamento de detecção de vazamento deve ser ajustado numa percentagem da LFL do refrigerante e deve ser calibrado para o refrigerante empregado e a percentagem apropriada de gás (25% no máximo) é confirmada.
• Os fluidos de detecção de vazamento são adequados para uso com a maioria dos refrigerantes, mas o uso de detergentes que contenham cloro deve ser evitado, pois o cloro pode reagir com o refrigerante e corroer o tubo de cobre.
• Se for provado um vazamento, todas as chamas nuas devem ser removidas/extinguidas.
  – Se for encontrada uma fuga de refrigerante que exija a brasagem, todo o refrigerante deve ser recuperado do sistema ou isolado (por meio de válvulas de desligamento) numa parte do sistema remoto do vazamento.
• O nitrogênio livre de oxigênio (OFN) deve ser purgado através do sistema antes e durante o processo de brasagem.

12. Remoção e evacuação

• Ao entrar no circuito do refrigerante para fazer reparos - ou para qualquer outro propósito - procedimentos convencionais devem ser utilizados.
• No entanto, é importante que as melhores práticas sejam seguidas, uma vez que a inflamabilidade é uma consideração.
• O seguinte procedimento deve ser adotado:
• Remova o refrigerante;
  – Purgue o circuito com gás inerte;

CUIDADO

- Evacue;

– Purge novamente com gás inerte;

- Abra o circuito através de cortar ou soldar.

- A carga de refrigerante deve ser recuperada nos cilindros de recuperação corretos.

- O sistema deve ser "Lavado" com OFN para tornar a unidade segura.

- Esse processo pode precisar de ser repetido várias vezes.

- O ar comprimido ou oxigênio não deve ser usado para esta tarefa.

- A lavagem deve ser conseguida através de quebrar o vácuo no sistema com OFN e continuar a preencher até que a pressão de trabalho seja alcançada e, em seguida, ser ventilado para a atmosfera e, finalmente, bombear para um vácuo.

- Este processo deve ser repetido até que nenhum refrigerante esteja dentro do sistema. Quando a carga OFN final é utilizada, o sistema deve ser ventilado para a pressão atmosférica para permitir que o trabalho ocorra.

- Esta operação é absolutamente vital se as operações de brasagem no trabalho de tubagem ocorrerem.

- Certifique-se de que a saída para a bomba de vácuo não esteja próxima de fontes de ignição e há ventilação disponível.

- Além dos procedimentos convencionais de carregamento, os seguintes requisitos devem ser seguidos:

- Certifique-se de que a contaminação de diferentes refrigerantes não ocorre ao utilizar o equipamento de carga.

- Mangueiras ou linhas devem ser tão curtas quanto possível para minimizar a quantidade de refrigerante contido nelas.

- Os cilindros devem ser mantidos na posição vertical.

- Certifique-se de que o sistema de refrigeração esteja ligado à terra antes de carregar o sistema com refrigerante.

- Rotule o sistema quando o carregamento estiver completo (se não estiver).

- Deve-se tomar cuidado extremo para não sobrecarregar o sistema de refrigeração.

- Antes de recarregar o sistema, a pressão deve ser testada com OFN.

- O sistema deve ser testado por vazamento após a conclusão do carregamento, mas antes do comissionamento.

- Um teste de vazamento seguinte deve ser realizado antes de sair do local.

14. Descomissionamento

- Antes de realizar este procedimento, é essencial que o técnico esteja completamente familiarizado com o equipamento e todos os detalhes.

- Recomenda-se a boa prática de que todos os refrigerantes sejam recuperados com segurança.

- Antes da tarefa ser realizada, uma amostra de óleo e refrigerante deve ser tomada em caso que uma análise seja necessária antes da reutilização de refrigerante recuperado. É essencial que a energia elétrica esteja disponível antes que a tarefa seja iniciada.

a) Familiarize-se com o equipamento e a sua operação.

b) Isole o sistema eletricamente.

CUIDADO

c) Antes de tentar o procedimento, assegure-se de que:

• O equipamento de movimentação mecânica está disponível, se necessário, para o tratamento de cilindros de refrigerante;
• Todo o equipamento de proteção pessoal está disponível e está sendo usado corretamente;
• O processo de recuperação é supervisionado em todos os momentos por uma pessoa competente;
• Equipamentos de recuperação e cilindros estão em conformidade com os padrões apropriados.

d) Bombeie o sistema de refrigerante, se possível.

e) Se um vácuo não for possível, faça um colector para que o refrigerante possa ser removido de várias partes do sistema.

f) Certifique-se de que o cilindro esteja situado na balança antes da recuperação ter lugar.
g) Inicie a máquina de recuperação e opere-a de acordo com as instruções do fabricante.
h) Não sobrecarregue os cilindros. (Não mais de 80% de carga líquida em volume).

I) Não exceda a pressão de trabalho máxima do cilindro, mesmo que seja temporária.

j) Quando os cilindros foram preenchidos corretamente e o processo foi concluído, certifique-se de que os cilindros e os equipamentos são removidos do local prontamente e todas as válvulas de isolamento no equipamento estão fechadas.

k) O refrigerante recuperado não deve ser carregado em outro sistema de refrigeração, a menos que tenha sido limpo e verificado.

15.Rotulagem

• O equipamento deve ser rotulado, indicando que foi descomissionado e esvaziado de refrigerante.
• O rótulo deve ser datado e assinado.
• Certifique-se de que existam rótulos no equipamento que indicam que o equipamento contém refrigerante inflamável.

16.Recuperação

- Ao remover o refrigerante dum sistema, seja para manutenção ou desmantelamento, recomenda-se a boa prática de que todos os refrigerantes sejam removidos com segurança.

- Ao transferir refrigerante para cilindros, assegure-se de que apenas sejam utilizados cilindros apropriados de recuperação de refrigerante.

- Certifique-se de que o número correto de cilindros para suportar a carga total do sistema esteja disponível.

- Todos os cilindros a serem utilizados são designados para o refrigerante recuperado e marcados para esse refrigerante (isto é, cilindros especiais para recuperação de refrigerante).

- Os cilindros devem estar completos com válvula de alívio de pressão e válvulas de desligamento associadas em boas condições de funcionamento.

- Os cilindros de recuperação vazios são evacuados e, se possível, refrigerados antes que a recuperação seja iniciada.

- O equipamento de recuperação deve estar em bom estado de funcionamento com um conjunto de instruções relativas ao equipamento que está disponível e deve ser

CAUTION

adequado para a recuperação de refrigerantes inflamáveis.

• Além disso, um conjunto de balanças calibradas deve estar disponível e em bom estado de funcionamento.
• As mangueiras devem ser completas com acoplamentos de desconexão sem vazamentos e em boas condições.
• Antes de usar a máquina de recuperação, verifique se ela está em bom estado de funcionamento, foi devidamente mantida e que quaisquer componentes elétricos associados são selados para evitar a ignição no caso de liberação de refrigerante.
• Consulte o fabricante em caso de dúvida.
• O refrigerante recuperado deve ser devolvido ao fornecedor de refrigerante no cilindro de recuperação correto, e a Nota de Transferência de Resíduos relevante é arranjada.
• Não misture refrigerantes em unidades de recuperação e especialmente não em cilindros.
• Se os compressores ou os óleos do compressor forem removidos, certifique-se de terem sido evacuados para um nível aceitável para garantir que o refrigerante inflamável não permaneça dentro do lubrificante.
• O processo de evacuação deve ser realizado antes de retornar o compressor aos fornecedores.
• Somente o aquecimento elétrico no corpo do compressor deve ser utilizado para acelerar esse processo.
• Quando o óleo é drenado dum sistema, ele deve ser realizado com segurança.

A sua segurança e a segurança dos outros são muito importantes

Nós fornecemos muitas mensagens importantes de segurança neste manual e no seu aparelho. Leia e cumpra sempre todas as mensagens de segurança.

Este é o símbolo de alerta de segurança.

Este símbolo alerta-o sobre possíveis perigos que podem matar ou causar ferimentos a si e a outras pessoas.

Todas as mensagens de segurança seguirão o símbolo de alerta de segurança com a palavra "PERIGO" ou "AVISO"

Estas palavras significam:

PERIGO

Um risco que, se não for evitado, resultará em morte ou ferimentos graves.

ATENÇÃO

Um risco que, se não for evitado, poderá resultar em morte ou ferimentos graves.

Todas as mensagens de segurança informam qual é o potencial perigo, informam como reduzir a possibilidade de ferimentos e informam o que pode acontecer se as instruções não forem seguidas.

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

PERIGO

Para reduzir o risco de explosão, incêndio, morte, choque elétrico, queimaduras

ou ferimentos a pessoas ao usar este aparelho, siga as precauções básicas, incluindo o seguinte:

INSTALAÇÃO

■ Conecte numa tomada aterrada de 3 pinos. Não remova o pino aterrado.
■ Nunca tente operar este aparelho se estiver danificado, com defeito, parcialmente desmontado ou com peças ausentes ou quebradas, incluindo um cabo ou plugue danificado.
- Não use um adaptador elétrico ou de tomada múltipla com este desumidificador.
■ Não use um cabo de extensão.
■ Desconecte o desumidificador antes da manutenção.
- Não beba água coletada no balde de água.
■ O aparelho não se destina ao uso por crianças pequenas ou pessoas com deficiência sem supervisão; as crianças pequenas devem ser supervisionadas para garantir que não brinquem com o aparelho.
■ Ao instalar ou mover o aparelho, tome cuidado para não entalar, esmagar ou danificar o cabo de energia.
■ Mantenha os materiais de embalagem fora do alcance das crianças. O material de embalagem pode ser perigoso para as crianças. Existe o risco de asfixia.
- Não use o aparelho em água parada nem permita que o produto seja diretamente respingado pela água durante o uso.
■ Armazene e instale o aparelho onde não será exposto a temperaturas abaixo de zero ou exposto a condições climáticas externas.
Entre em contato com um técnico de serviço autorizado para reparar ou substituir imediatamente todos os cabos de energia que foram danificados. Não use um cabo que mostre rachaduras ou danos por abrasão ao longo do seu comprimento ou nas extremidades.

• Não use o produto se a tomada estiver danificada ou solta.
  No caso de vazamento de gás, gás propano, gás liquefeito de petróleo, etc.) não opere este ou qualquer outro aparelho. Abra uma janela ou porta para ventilar a área imediatamente.
• Não desmonte, repare ou modifique o produto.
• Não armazene ou use gases ou materiais inflamáveis perto do desumidificador.

OPERAÇÃO

■ Leia todas as instruções antes de usar o dispositivo e salve estas instruções.
■ Não adultere os controles.
■ Empurre o plugue totalmente na tomada da parede, para que não fique solto.
- Não segure no cabo de energia nem toque nos controles do aparelho com as mãos molhadas.
- Não modifique ou estenda o cabo de alimentação.
Se o produto emitir um ruído estranho ou emitir um cheiro ou fumaça, retire a ficha e entre em contato com o serviço de atendimento ao cliente da Hisense.
■ Evite colocar o desumidificador ou outros objetos pesados em cima do cabo de energia.
- Não use água para limpar o desumidificador.
■ Mantenha a entrada e a saída de ar afastadas de obstruções.
- Não cubra o cabo de alimentação com um tapete ou carpete. A colocação de objetos pesados em cima do cabo pode danificá-lo.
■ Mantenha o produto longe do fogo e do calor.
- Não use o produto em locais onde possa ser salpicado pela água.
- Não insira dedos, varas, etc. na entrada ou saída de ar. O ventilador está a funcionar em alta velocidade e pode causar ferimentos.
- Não repare ou substitua nenhuma parte do aparelho. Todos os reparos e serviços devem ser executados por pessoal qualificado, a menos que seja especificamente recomendado neste manual do proprietário. Use apenas peças de fábrica autorizadas.
- Conecte-se a um circuito de energia adequadamente classificado, protegido e dimensionado para evitar sobrecarga elétrica.

GUARDE ESTAS INSTRUÇÕES

ATENÇÃO

Para reduzir o risco de ferimentos em pessoas, mau funcionamento ou danos ao

produto ou propriedade ao usar este aparelho, siga as precauções básicas de segurança, incluindo o seguinte:

INSTALAÇÃO

■ Utilize este aparelho apenas para o fim a que se destina.
Este produto não foi projetado para preservar instrumentos de precisão, utensílios de mesa ou obras de arte.
■ Nunca desconecte o aparelho através de puxar o cabo de alimentação. Segure sempre firmemente o plugue e puxe-o para fora da tomada.
- Não use o produto em locais onde são utilizados produtos químicos.
Produtos químicos e solventes dissolvidos no ar podem causar deformação e vazamento do produto,
■ Desligue o desumidificador e retire o plugue da tomada antes de limpá-lo.
Aguarde até que o ventilador pare de se mover.
- Não opere o desumidificador sem um filtro.
O uso do produto sem filtro pode resultar numa vida útil reduzida, choque elétrico ou ferimentos.

OPERAÇÃO

• Não use o produto para preservar animais / plantas, instrumentos de precisão, obras de arte etc.
• Não coloque nenhum objeto em cima do desumidificador.
  ■ Desligue o desumidificador e esvazie o balde de água antes de mover o desumidificador.
  ■ Retire o plugue da tomada se o produto não será usado por um longo período.
• Não use o produto num espaço muito pequeno, como um armário. Uma ventilação insuficiente pode resultar em superaquecimento.
• Não use cera, diluente ou detergente forte ao limpar. Limpe o produto com um pano macio.
• Não use o produto sob luz solar direta ou chuva.
• Não toque no produto com as mãos molhadas.
  ■ Posicione o produto em uma superfície firme e estável.
  ■ Remova as abraçadeiras e estenda o cabo de energia antes de usá-lo.
• Não pulverize substâncias estranhas ou água no produto.

GUARDE ESTAS INSTRUÇÕES

ARMAZENAMENTO E ELIMINAÇÃO DA UNIDADE

■ Descarte este aparelho de acordo com os regulamentos federais e locais.
■ Os refrigerantes devem ser evacuados antes do descarte.
■ Recicle ou descarte o material de embalagem do produto de maneira ecológica.
Para evitar danos ao compressor, nunca armazene ou envie o aparelho de cabeça para baixo ou lateralmente.

REQUISITOS DE INSTALAÇÃO

Requisitos elétricos

ATENÇÃO

Perigo de choque elétrico

Sempre conectar a uma tomada de três pinos aterrada.

Não remova o pino aterrado.

Não use um adaptador.

Não use um cabo de extensão.

O não cumprimento destas instruções pode resultar em morte, incêndio ou choque elétrico.

Requisitos elétricos específicos estão listados na tabela abaixo. Siga os requisitos para o tipo de plugue no cabo de alimentação.

Requisitos de Fonte de Energia

■ 220-240V \~ / 50Hz

■ fusível ou disjuntor com atraso de tempo de 15A

Este desumidificador deve ser aterrado. Este desumidificador está equipado com um cabo de alimentação com um plugue de aterramento de três pinos. O cabo deve ser conectado a uma tomada de três pinos acoplada e aterrada de acordo com todos os códigos e normas locais. Se uma tomada correspondente não estiver disponível, é responsabilidade do cliente ter uma tomada de três pinos adequadamente aterrada instalada por um eletricista qualificado.

É responsabilidade do cliente:

■ Entrar em contato com um instalador elétrico qualificado.
■ Garantir que a instalação elétrica seja adequada e esteja em conformidade com o Código Elétrico da Nação, a ANSI/NFPA 70, última edição, e todos os códigos e portarias locais.

Requisitos de localização

ATENÇÃO

Para reduzir o risco de ferimentos em pessoas, mau funcionamento ou danos ao produto ou propriedade ao usar este aparelho, siga as precauções básicas de segurança, incluindo o seguinte:

NOTA:

■ O seu modelo pode ser diferente do mostrado.
■ Este produto não pode ser usado ou escorado em um espaço confinado (a área do piso deve ser maior que 2,5m²).

A A

A. 30,5 cm a 45,7 cm

• Não localize o aparelho no exterior. Este desumidificador destina-se apenas ao uso residencial e interno (Deve ser instalado, operado e escorado em um espaço não confinado com área de piso maior que 2,5m²). Este desumidificador não é recomendado para uso comercial.
  ■ Deixe pelo menos 30,5cm a 45,7cm de espaço na parte traseira e nas laterais do desumidificador para modelos com persiana traseira e acima do desumidificador para modelos com persianas superiores.
• Você precisará de uma superfície forte o suficiente para suportar o desumidificador, não coloque em um tapete, certifique-se de que o desumidificador esteja bem colocado antes de funcionar, evite o despejo.
  ■ Você precisará duma superfície nivelada o suficiente para impedir que a água transborde quando o balde estiver cheio de água.
• Não bloqueie as persianas da unidade.
  ■ Nunca opere este desumidificador numa área que possa acumular água parada. Se essa condição se desenvolver, desconecte a fonte de alimentação antes de entrar na água.
  ■ Desligue o desumidificador, desconecte o cabo de alimentação e esvazie o balde antes de mover a unidade, evite vazamento de água ou choque elétrico.

Configurando os controles

Painel de controle

■ O ponto de ajuste é Umidade Relativa: menor é mais seco, maior é menos seco.
■ O painel de controle do seu modelo pode ser diferente do mostrado acima.

O desumidificador deve ficar na

posição vertical por pelo menos 2 horas antes do uso.

ATENÇÃO

Não retire o balde de água

durante o uso normal, caso contrário, a ação pode causar o risco de choque elétrico. Se você deseja mover o desumidificador, retire o plugue da tomada primeiro.

NOTA:

■ Antes de ligar o desumidificador, verifique se o balde está vazio e se encaixa totalmente no desumidificador,
■ Cada vez que você desconecta o desumidificador ou

- Quando o desumidificador está em operação, a temperatura interna aumentará. O desumidificador não possui uma função de refrigeração/aquecimento.

O calor é gerado durante a operação, portanto a temperatura ambiente pode aumentar em cerca de 5°C, dependendo das condições de uso (temperatura interna e tamanho da sala).

ATENÇÃO Risco de Choque Elétrico Sempre conectar a uma tomada de três pinos aterrada.

Modo de Umidade Desejado

1. Pressione MODE para selecionar a configuração de umidade desejada.

■ Modo Seco Continuo: A luz Seco contínuo está acesa.
■ Modo de secagem de roupas: A luz de secagem de roupas está acesa.
■ Modo de Configuração Manual: Tanto a luz de Seco Continuo quanto a luz de Secar Roupas estão desligadas.

1. Escolha Secagem Continua/Secadora de Roupa/ Conjunto Manual.

■ Secagem Continua: O desumidificador será operado continuamente. Não é possível ajustar a umidade desejada.
■ Secadora de Roupa: O desumidificador opera em um modo de desumidificação forte e veste automaticamente a roupa de acordo com a umidade real do ambiente. No final da operação de secagem, o modo de secagem sairá automaticamente e o indicador do modo de roupa começará a piscar. Quando você pressionar a tecla de modo novamente, você entrará novamente no modo de secagem e o indicador de modo mudará de piscando para acender. A umidade desejada não pode ser ajustada.
- Conjunto Manual: Se o nível de umidade da sala for maior que a configuração de umidade desejada, o compressor será ligado. Se o nível de umidade da sala for inferior à configuração de umidade desejada, o compressor será desligado. A umidade desejada pode ser ajustada. A luz indicadora manual não existe.

NOTA:

A função de degelo desligará o compressor se ocorrer uma condição de baixa temperatura. Quando o degelo detecta a temperatura operacional correta, o

1. Enquanto o ecrã mostra o tempo restante, pressione novamente MODE durante 3s. A luz indicadora do temporizador apagará.

Para ver o tempo restante.

Pressione MODE durante 3s uma vez após ter sido programado. O ecrã apresentará o tempo restante.

NOTA:

Esvazie o balde de água de drenagem antes de definir a função Temporizador. Se o balde de água ficar cheio durante a função Temporizador, a luz do balde vazio acende e a desumidificação é interrompida.

Velocidade do ventilador

■ Modo Seco Continuo: O ventilador estará sempre funcionando.
■ Modo de secagem de roupas: O ventilador liga ou desliga automaticamente de acordo com o ambiente.
■ Modo de Configuração Manual: Quando a umidade relativa da sala atingir a configuração desejada, o ventilador será desligado e, em seguida, será ligado periodicamente, para ler o nível de umidade.

Luz do Balde Vazio

Se esta luz estiver acesa, o ventilador e o compressor pararão de funcionar. Esta luz indica que você precisa verificar:

■ Se o balde estiver cheio, esvazie e reinstale o balde.
■ Se o balde não estiver em posição, remova o balde e reinstale-o. Verifique se o balde se encaixa totalmente no desumidificador e se a luz do balde está apagada, ou se o desumidificador não funcionará.

Visor digital

O display mostra a umidade desejada ou umidade relativa. Quando o temporizador é selecionado, o mostra a hora a que o desumidificador irá ligar ou desligar, dependendo da configuração.

80% RH

NOTA:

A umidade exibida é apenas para referência. Para umidade precisa, verifique um higrômetro.

Drenagem do desumidificador

ATENÇÃO

Perigo de Doença Não beba água coletada no balde de água. Fazer isso pode resultar em doença.

Opção 1 Drenagem do balde

Se um dreno de piso não está disponível ou você não planeja executar o desumidificador continuamente, você pode simplesmente esvaziar o balde.

1. Segure os lados do balde para deslizar o balde.

1. Levante o balde com as mãos.

1. Despeje a água numa pia ou banheira.

Se a luz do Balde Vazio está acesa, o desumidificador não funcionará. O balde pode precisar de ser esvaziado ou reinstalado.

NOTA:

■ Se o balde de água for removido imediatamente após desligar o desumidificador, a água restante no trocador de calor poderá pingar dentro da área de armazenamento do balde de água. Retire a água com um pano macio.
■ Durante a limpeza, não toque no flutuador do nível da água.
■ Limpe o balde de água uma vez por semana durante o uso.
■ Se a temperatura ambiente estiver baixa, há menos umidade no ar para o produto para ser removido.
■ Desconecte o produto antes de remover o balde de água. Se o balde for removido enquanto o produto estiver em operação, o compressor irá parar.

Opção 2 Drenagem por Gravidade

Se você planeja executar o desumidificador continuamente, pode escolher a drenagem direta, conectando uma mangueira de jardim à unidade.

1. Desligue o desumidificador e desconecte o cabo de alimentação.

2. Descubra a tampa de borracha atrás da unidade.

1. Conecte uma mangueira de jardim ao conector da mangueira de drenagem atrás do desumidificador. Fixe bem a mangueira à raiz do conector da mangueira de drenagem, certifique-se de que não há vazamento de água.

Raiz do conector da mangueira de drenagem

Mangueira de jardim

NOTA:

■ A mangueira de jardim é vendida separadamente.

C B A

A. Mangueira de jardim
B. Conector da mangueira de drenagem
C. Bujão de borracha

IMPORTANTE:

O diâmetro interno da mangueira de jardim é de 13-14mm, quando o diâmetro externo é de 18mm. Certifique-se de que a mangueira de jardim se encaixa no desumidificador, em caso de problemas de vazamento de água.

ATENÇÃO

Tome cuidado para não ferir as r a mangueira.

1. Coloque a outra extremidade da mangueira de jardim num dreno do chão. Verifique se a mangueira fica plana e está no dreno.

Verifique se a extremidade de drenagem da mangueira está num nível inferior à conexão da mangueira ao desumidificador. Além disso, a saída da mangueira deve estar pelo menos 14cm abaixo do conector da mangueira. A mangueira não deve estar dobrada ou comprimida.

Nível do conector Mais de 14cm

Nível do conector

NOTA:

Para utilizar o balde sem a mangueira de jardim, basta retirar a mangueira de jardim, tapar o bujão de borracha.
■ O balde deve ser instalado e alinhado adequadamente para que o desumidificador funcione com ou sem uma mangueira de jardim conectada.

Sons normais

Quando o seu desumidificador estiver a funcionar normalmente, você poderá ouvir sons como:

■ Sons do compressor, que podem estar altos.
■ Movimento do ar do ventilador.
- O clique soa quando o desumidificador ou compressor é ligado e desligado e quando o interruptor de desligamento automático está a funcionar.

O seu novo desumidificador é projetado para oferecer muitos anos de serviço confiável. Esta seção explica como limpar e cuidar do seu desumidificador.

Para evitar danos ao compressor, nunca armazene ou envie o aparelho de cabeça para baixo ou lateralmente.

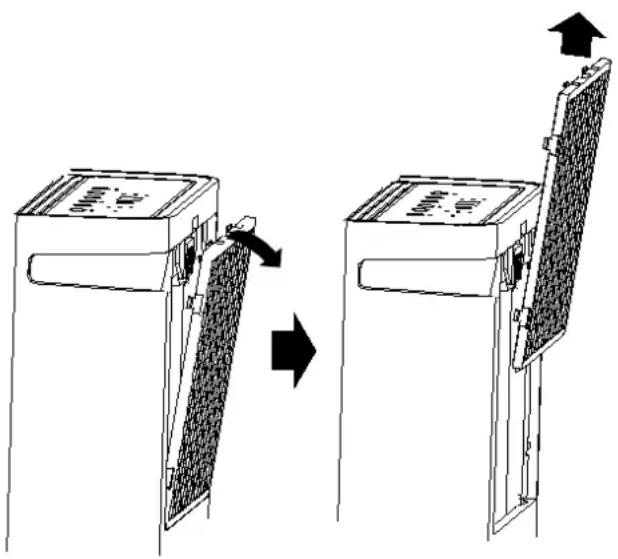

Limpar o filtro de ar

O filtro de ar é removível para facilitar a limpeza. Um filtro limpo ajuda a remover poeira, fiapos e outras partículas do ar e é importante para a melhor eficiência operacional. Verifique o filtro a cada duas semanas para ver se ele precisa de limpeza.

1. Desligue o desumidificador.
2. Remova o filtro de ar.
3. Use um aspirador de pó para limpar o filtro de ar, se estiver sujo, lave-o em água morna com um detergente neutro.
4. Reinstale o filtro de ar.
5. Ligar o desumidificador.

NOTA:

Não lave o filtro de ar na máquina de lavar louça ou use qualquer limpador químico. Seque o filtro completamente com ar antes de reinstalar para garantir a máxima eficiência operacional.

1. Desligue o desumidificador e desconecte o cabo de alimentação.
2. Limpe o pó da superfície da unidade com um pano macio ou com o acessório de limpeza do seu aspirador de pó.

Balde de água

A cada poucas semanas, lave o interior do balde com um detergente suave para evitar o crescimento de mofo, bolor e bactérias.

Flutuador de nível de água

O balde de água do desumidificador possui um flutuador de nível de água. Não danifique ou remova o flutuador do nível de água do balde. Se o flutuador não estiver corretamente no lugar, a luz do Balde Vazio será acesa, impedindo a operação e podendo resultar em vazamento.

NOTA:

Verifique se o flutuador está encaixado corretamente no lugar.

A B

A. Flutuador de nível de água
B. Balde

MONTAR AS RODINHAS

O seu novo desumidificador pode ser fornecido com rodinhas (no interior do recipiente de água, consoante o modelo que compra), caso queira utilizar as rodinhas no seu desumidificador. Para detalhes, consulte os seguintes métodos de instalação.

NOTA:

O pack incluído das rodinhas encontra-se no interior do recipiente, contendo 4 rodas e 4 eixos.

1. Remova o pack de montagem das rodinhas do compartimento.

Pack de montagem das rodinhas

1. Insira o eixo no orifício da roda.

Roda + Eixo

Rodinha

1. Para facilitar a instalação dos rodízios, recline o desumidificador. Localize a estrutura de montagem das rodinhas na base, pressione a rodinha na estrutura de montagem da Rodinha na base. (Eixo na ranhura)

Estrutura de montagem das rodinhas na base.

ranhura eixo Pressione

1. Coloque o desumidificador na posição vertical assim que instalar as rodas.

ATENÇÃO

Após montar as rodinhas, o

desumidificador deve ficar na posição vertical durante pelo menos 2 horas antes de utilizá-lo.

RESOLUÇÃO DE PROBLEMAS

Antes de ligar para o serviço, tente as sugestões abaixo.

O desumidificador não irá funcionar

Perigo de choque elétrico

Conecte numa tomada aterrada de 3 pinos.

Não remova o pino aterrado.

Não use um adaptador.

Não use um cabo de extensão.

O não cumprimento destas instruções pode resultar em morte, incêndio ou choque elétrico.

■ O cabo de alimentação está conectado a uma tomada de três pinos aterrada?

Conecte numa tomada aterrada de 3 pinos.

Consulte "Requisitos elétricos" na página 12.

■ Um fusível doméstico está queimado ou um disjuntor disparou?

Substitua o fusível ou reinicialize o disjuntor. Se o problema persistir, chame um eletricista.

Consulte "Requisitos elétricos" na página 12.

■ O balde está instalado corretamente?

Reinstale o balde para que ele se encaixe totalmente no desumidificador.

■ O balde precisa de ser esvaziado? Esvazie o balde.
- O flutuador de nível de água está no lugar? Retire o balde. Verifique se o flutuador está encaixado no lugar. Reinstale o balde.
■ O desumidificador parou de repente e não será ligado?

Confirme se a energia está conectada e o balde está no lugar. Se a unidade ainda não funcionar, ligue para a Hisense para serviço de garantia.

O desumidificador funciona, mas não desumidifica

• Todos os modelos possuem uma função de degelo automático que desligará o compressor e permitirá que o ventilador funcione. Quando a função de degelo detecta a temperatura operacional correta, o compressor será ligado novamente.
  ■ O filtro está sujo ou com detritos obstruídos. Limpe o filtro.

O ar proveniente do desumidificador é quente

■ O desumidificador emitirá ar quente sob condições normais de operação.

■ Se o desumidificador exibir um código de erro, entre em contato com o serviço de atendimento ao cliente da Hisense.

Hisense
