NorBreeze CIRCUM 90 DB NMOTION - Exaustor de cozinha NODOR - Manual de utilização gratuito

MANUAL DE UTILIZADOR NorBreeze CIRCUM 90 DB NMOTION NODOR

PT IMPORTANTE - Por favor, leia o guia de segurança com cuidado antes de usa.

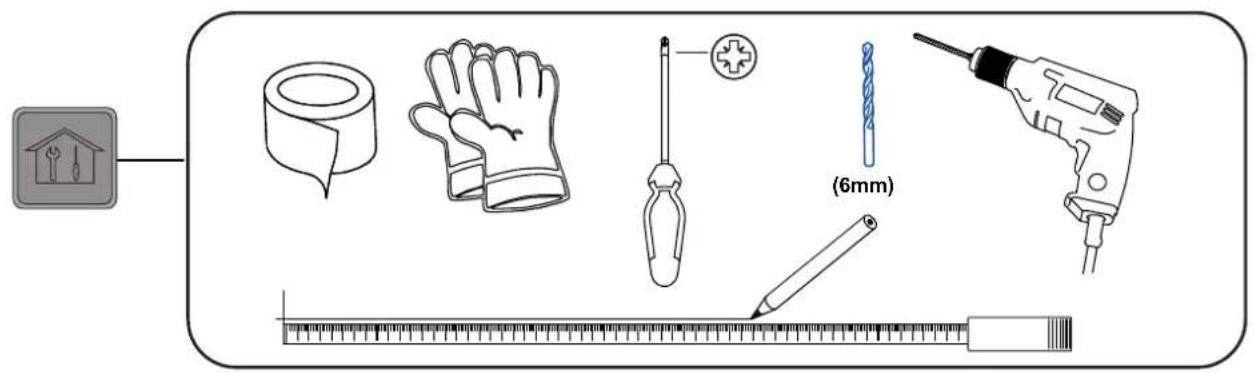

a1 x1 a2 x1 a3 x1 a4 x2 (3.5 x10mm) a5 x8 (4 x 32mm) a6 x8

2mm a6 x8 a5 x2

03

AVISO: Leia as instruções antes de utilizar o aparelho.

FUNCOES E DEFINICOES

Painel de controle

Para obter os melhores resultados do seu exaustor, recomenda-se que o deixe ligado durante pouco tempo após terminar a cozedura.

	Temporizador
	Função de impulso do ventilador e aumento da velocidade
	Ligar/Desligar a Hotte
8.8	Telão LED
	Redução da velocidade do ventilador
	Luz ligar/desligar
	Sensor de Movimento

Para configurar pela primeira vez

Depois de ter ligado o aparelho na unidade de ligação com fusível comutado, todos os ícones começarão a piscar em branco. O exaustor está agora no modo de ajuste.

Se você não quiser configurar a capa nesta fase, ela pode ser desligada pressionando o ícone On/Off da capa ⏻ ou, alternativamente, ela será desligada automaticamente após 30 segundos.

IMPORTANTE: Uma vez no modo de configuração, você pode ajustar as opções de recirculação, iluminação ou sensor em qualquer ordem. No entanto, todas as ações devem ser concluídas dentro de dois minutos.

Definir o modo Ducted ou Recirculação

Desligue a alimentação primeiro e dentro de 30 segundos após ligar novamente a alimentação de rede, pressione o ícone 🔒 Temporizador e o ícone Temporizador. O ícone vai ficar vermelho. O visor LED mostrará o modo Ducted ou Recirculação atual. Modo Ducted a predefinição — para extrair ar para o exterior.

Modo de recirculação ≡≡ a definição para recircular o ar com filtros de carbono instalados.

Para alterar esta opção prima ou para seleccionar ^o ∨ modo correcto e depois prima ícone Ⓐ de Temporizador para aceitar a alteração.

Definir o modo de Iluminação

Dentro de 30 segundos após ligar a alimentação elétrica, pressione o ícone de luz e o ícone de luz ficará vermelho. O LED mostrará o modo de iluminação atual.

Luz ambiente activada R.≡ Definição predefinida, todas as luzes estão activadas.

Luz ambiente desactivada R. Opcional, as luzes de presença só estão activadas.

Luz fria Ajuste L.. predefinido para todas as luzes.

Luz quente Ajuste L.3 opcional para todas as luzes.

Para alterar estas configurações pressione ∧ ou ∨ e pressione o ícone ⚡ de luz para aceitar a alteração.

Definir o sensor de movimento

Dentro de 30 segundos após ligar a alimentação de rede, pressione os ícones de temporizador e luz ónos durante 2 segundos para ajustar o Sensor de Movimento.

Repita este processo para alterar a configuração do sensor, se necessário. O visor LED mostrará o modo selecionado.

Sensor activado [.] O visor fica intermitente durante 5 segundos - predefinição.

Nota: Para alterar qualquer uma destas definições posteriormente, tem de desligar primeiro a alimentação na tomada eléctrica. Aguarde alguns segundos, ligue a alimentação novamente e ajuste conforme necessário.

USO GERAL

Ligar/desligar

• Toque no Ícone Ligar/Desligar ⏻ do exaustor e o painel de vidro do exaustor abre-se. O ventilador ligará na velocidade 1 e a luz acenderá na última configuração usada. Todos os ícones serão brancos, exceto o Ícone 🌐 de Luz, que será vermelho se a luz já estiver acesa.
• Pressione novamente o ícone On/Off para desligar o exaustor; o painel de vidro fecha-se e a ventoinha desliga-se. A luz também se apagará automaticamente após 5 minutos. Se pretender deixar a luz acesa durante um longo período de tempo, ligue manualmente no painel de controlo.,l

Pode ligar o exaustor passando a mão em frente do sensor de movimentos. Note que não é possível desligar o exaustor com o sensor de movimento, é necessário tocar no ícone de ligar/desligar o exaustor.

Luz ligar/desligar

• Toque no ícone de luz para ligar a downlight e também a luz ambiente (se ativada).
• Para alterar o brilho da downlight, toque e segure o ícone de luz até que a tela mostre a sequência de brilho. Retire o dedo do ícone de luz quando o brilho desejado for alcançado. A sequência vai de L1 a L5 e de volta a L1 em passos. O brilho selecionado piscará por alguns segundos e reverterá para a tela de velocidade do ventilador.

Ligar/Desligar Ventilador e Redução de Velocidade

- Se o motor do ventilador estiver configurado nas velocidades 2, 3, 4, 5 ou P, pressionar o ícone √ Fan Decrease reduzirá a velocidade em um nível a um tempo. Se você pressionar o ícone √ de diminuição do ventilador por mais de dois segundos, a velocidade cairá para a velocidade 1 a partir de qualquer outro nível.

- Se o motor do ventilador estiver ajustado na velocidade 1, pressionar o ícone √ de diminuição do ventilador resultará no desligamento do motor. No entanto, a downlight permanecerá ligada (se ativada) e a tela exibirá o nível de brilho atual.

Função de impulso e aumento da velocidade ^

Se o motor do ventilador estiver ajustado nas velocidades 1, 2, 3, 4 ou 5, pressionar o ícone ^ de aumento do ventilador aumentará a velocidade em um nível por vez. Se você pressionar o ícone ^ de aumento do ventilador por mais de dois segundos, a velocidade aumentará até a potência máxima a partir de qualquer nível e o display piscará "P".

NOTA: A potência máxima ou Boost (P) só funciona durante cinco minutos no máximo para conservar energia e a velocidade da ventoinha baixará automaticamente para o nível de velocidade 5 após este período.

Configurar o temporizador

• porizador for pressionado, o ícone Ⓤ piscará em vermelho e o visor exibirá a velocidade atual do ventilador.
• O nível de velocidade escolhido permanecerá em uso por cinco minutos antes de cair para a próxima velocidade mais baixa. Esta velocidade permanecerá em operação por dois minutos antes de cair novamente. Isso será repetido a cada dois minutos, a menos que a velocidade já esteja no nível 1 e, em seguida, o ventilador será desligado. Se a luz já estiver acesa, esta também será desligada.
• Pressionar o Ícone √ de diminuição do ventilador ou o Ícone ∧ de aumento do ventilador durante um programa de temporizador atual reiniciará o processo de contagem regressiva novamente comprimeiro ciclo de cinco minutos
• Se o ícone Ⓐ do temporizador for pressionado novamente durante um programa de temporizador atual, o ciclo será cancelado. O ícone do temporizador reverterá para branco e a velocidade atual do ventilador permanecerá ligada indefinidamente.
• O ciclo de programa de temporizador máximo é de 15 minutos: 5 minutos na P e depois 2 minutos cada na velocidade 5 até a velocidade 1.

Atenção: desligue sempre a corrente eléctrica antes de realizar a manutenção do exaustor. Em caso de avaria, contacte um distribuidor oficial ou um agente autorizado.

Limpeza exterior: utilize detergente líquido, não corrosivo e evite utilizar produtos de limpeza abrasivos e dissolventes.

Não utilize dispositivos de limpeza de alta pressão ou a vapor.

Importante: aumente a frequência de limpeza/substituição dos filtros se utiliza o exaustor mais do que 2 horas por dia. Utilize sempre os filtros originais do fabricante.

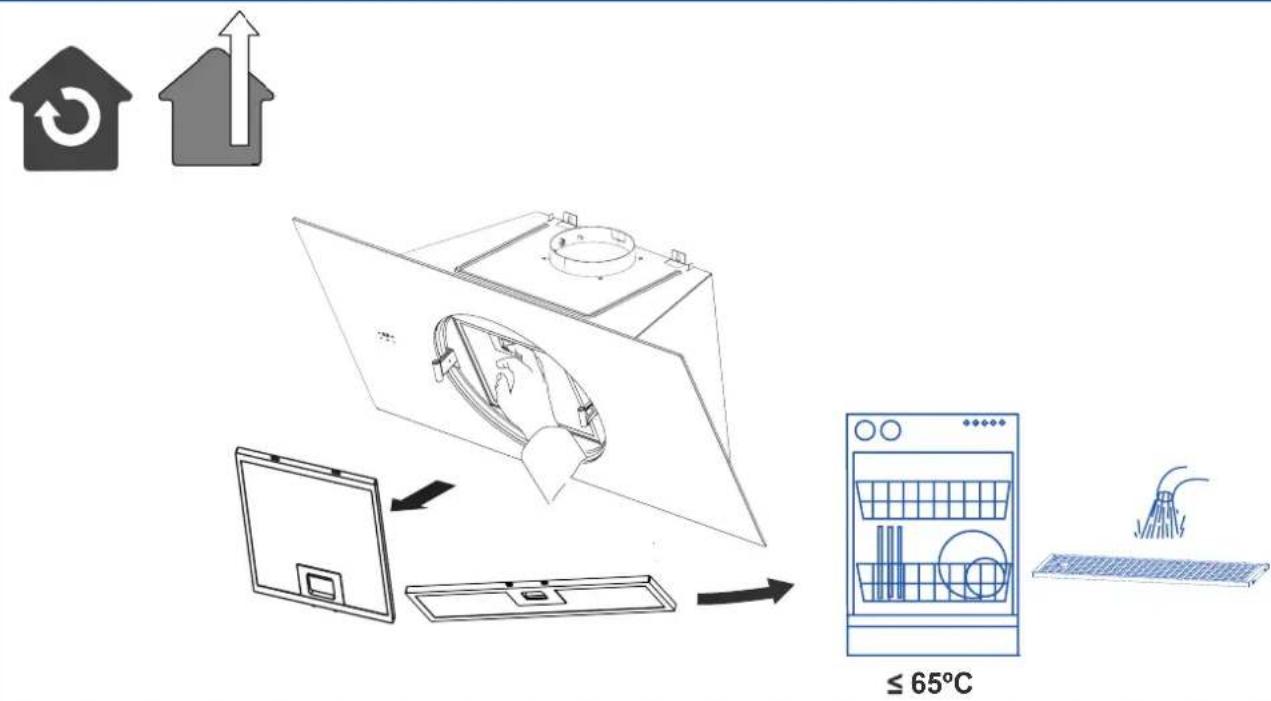

Filtros de gordura

para evitar possíveis incêndios, limpe-os rigorosamente uma vez por mês ou quando a luz de aviso indicar. Para isso, desmonte os filtros e lave-os com água quente e detergente.

Se utilizar a máquina de lavar loiça (pode escurecer as partes metálicas sem afetar a sua capacidade funcional), coloque verticalmente os filtros para evitar a acumulação de resíduos sólidos.

1 MÊS

≤ 65°C

Problema Causa	possível Solução
Vibração excessiva. O aparelho não está devidamente instalado nos suportes.		Retire o aparelho e verifique se está corretamente fixado.
		A pá do ventilador está danificada.
		O motor do ventilador não está bem fixo.
A luz está acesa, mas o ventilador não funciona.		A pá do ventilador está bloqueada.
		O motor está danificado.
Tanto as luzes como o motor não funcionam.		Lâmpada fundida.
		Ligação de alimentação solta.
Redução do desempenho de sucção.		A velocidade pode ser muito baixa. Se elecione uma velocidade superior.
		Os filtros de alumínio estão sujos.
		O respiro superior pode estar obstruído.
		O kit de ventilação opcional pode estar torcido.
		A instalação pode não estar em conformidade com as instruções dos fabricantes.
Funciona normalmente mas os odores resultantes de cozinhar permanecem.		O filtro de carbono não está instalado no modo de recirculação ou está cheio de gordura.
O exaustor não funciona		Verifique se o exaustor está conectado à energia. Verifique se os fusíveis ou automático não saltaram.
O exaustor ainda não funciona		Se, depois de ter verificado os pontos mencionados acima, o seu problema ainda não tiver sido resolvido, entre em contato com o serviço técnico ou com o seu distribuidor.
