MANUAL DE UTILIZADOR NorCook IH N6404 BK NODOR

a1 a2 a3 a4 a5 a6

(F1)

3 4 5 6 9 1187 10 11 -∞ Ⓦ X + + + 8.8.8. - - - → 0 0 8.8. 0 1 2 3 4 5 6 7 8 9 P 1 8.8.

(F2)

(F3)

Ntime: Temporizador para recipientes

O fabricante garante que este produto está em conformidade com os principais requisitos exigidos ao material elétrico de baixa tensão segundo o previsto na Diretiva Europeia 2014/35/UE e com os requisitos em matéria de compatibilidade eletromagnética de acordo com o estabelecido na Diretiva Europeia 2014/30/UE.

PRECAUÇÕES

• Sempre que utilizar a pla- ca, mantenha afastados todos os objetos magneti- záveis (cartões de crédito, disquetes, calculadoras e assim por adiante).
• Não utilize folha de alumínio nem coloque alimentos que estejam embrulhados em folha de alumínio diretamente sobre a placa.
• Não coloque objetos de metal, por exemplo facas, garfos, colheres e testos

sobre a superfície da placa, dado que ficarão quentes.

• Sempre que utilizar uma frigideira antiaderente sem quaisquer condimentos, o tempo de aquecimento não deve exceder 1-2 minutos.
• Quando estiver a cozinhar alimentos que aderem facilmente comece a cozinhar em lume brando e aumente a temperatura lentamente, mexendo com frequência.
• Quando terminar de cozinhar, deve certificar-se de que desliga a placa premindo a tecla concebida para o efeito (diminuir até "0"), e não confiar no sensor.
• Se a superfície da placa estiver rachada, retire imeditamente a ficha do aparelho da tomada para evitar o risco de choque elétrico.
• Não utilize nunca um aparelho de limpeza a vapor para limpar a placa.
• Tanto a superfície da placa como todas as demais partes expostas poderão estar quentes durante o processo de limpeza.
• Deve ter o cuidado de evitar tocar nos elementos de aquecimento.
• As crianças com uma idade inferior a 8 anos devem

estar a uma distância de segurança, salvo se supervisionadas.

- Este aparelho pode ser utilizado por crianças com uma idade igual ou superior a 8 anos e por pessoas com capacidadesfísicas, sensoriais ou mentais reduzidas ou por pessoas inexperientes ou sem o conhecimento desde que devidamente instruídas acerca de uma utilização segura do aparelho e que tenham compreendido os perigos. As crianças não devem brincar com o aparelho. As limpezas e as manutenções que são da responsabilidade do utilizador não devem ser efetuadas por crianças, salvo estejam sob uma supervisão contínua.

- A utilização de gordura ou óleo nos cozinhados pode ser perigosa e provocar um incêndio, se não for vigiada. Não tente NUNCA apagar um incêndio com água. Em vez disso, corte imediatamente a alimentação elétrica do aparelho e abafe as chamas com uma tampa ou um cobertor de incêndio.

- Deve supervisionar a confeção dos alimentos. Toda e qualquer confeção rápida de alimentos deve neces-

sariamente ser vigiada.

- Os cozinhados deixados sem vigilância sobre a pla- ca que contenham gordura ou óleo podem ser perigo- sos e provocar um incên- dio.

- Perigo de incêndio: não coloque quaisquer objetos sobre a superfície que aquece.

- Apenas deverão utilizar-se as tampas de proteção especificamente concebidas para este aparelho e as listadas no manual de instruções do fabricante para efeitos de proteção do mesmo. A utilização de tampas de proteção inadequadas pode causar acidentes.

- Não coloque e tenha o cuidado de não deixar cair objetos pesados sobre a pla-ca.

- Não utilize utensílios de cozinha com arestas amolgadas. Não arraste os utensílios de cozinha pela superfície de vidro da placa de indução, uma vez que isso poderá riscar o vidro.

- Não aqueça latas de material ferromagnético. As latas fechadas podem explodir quando aquecidas. As latas abertas podem sobreaquecer porque o controlo de

temperatura da placa não está adaptado para esse tipo de recipiente.

• Coloque os recipientes diretamente na superfície vitrocerâmica. Não coloque nada no meio (papel, tecido, bases, etc.), já que isso se poderia queimar.
• Os indivíduos portadores de pacemakers ou outros implantes elétricos (como as bombas de insulina) devem consultar o seu médico ou fabricante do dispositivo antes de utilizar este aparelho para ter a certeza de que o dispositivo não será afetado pelo campo eletromagnético.
• AVISO: Sempre que utilizar a placa todas as partes expostas irão aquecer. Para evitar queimaduras e escaldadelas deve manter as crianças afastadas da pla-ca.
• Insira na cablagem fixa um mecanismo de corte da corrente elétrica com um disjuntor para cada um dos polos capaz de cortar totalmente o fornecimento de corrente elétrica em caso de sobretensão de categoria III, de acordo com as regras referentes às ligações elétricas. A ficha ou o interruptor geral

do equipamento instalado deve estar num local de fácil acesso.

• Este aparelho não se destina a ser utilizado mediante um temporizador externo ou sistema de controlo remoto.
• Os fabricantes não assumem qualquer responsabilidade em caso de inobservância do acima descrito e de incumprimento ou des-respeito pelas normas de prevenção de acidentes.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou pelo serviço de assistência técnica ou, em todo o caso, por uma pessoa qualificada, de modo a prevenir qualquer perigo.

Sobre os Fogões a Indução (F1)

• a1 Utensílios de cozinha
• a2 Corrente induzida
• a3 Campo magnético
- a4 Indutor
• a5 Circuito eletrónico
• a6 Alimentação elétrica

A indução é uma tecnologia de confeção de alimentos segura, rápida, eficiente e económica. Funciona através de ondas eletromagnéticas que geram calor diretamente por baixo do utensílio de cozinha e não indiretamente mediante o aquecimento da superfície de vidro. O vidro só aquece porque eventualmente o utensílio de cozinha acaba por aquecê-lo.

Cozinhar a indução caracteriza-se pelo seguinte:

• Dispersão mínima (elevado rendimento)
• Retirar (ou levantar) o utensílio de cozinha da placa para automaticamente a área de confeção.
• O sistema eletrónico proporciona flexibilidade e controlo de precisão.

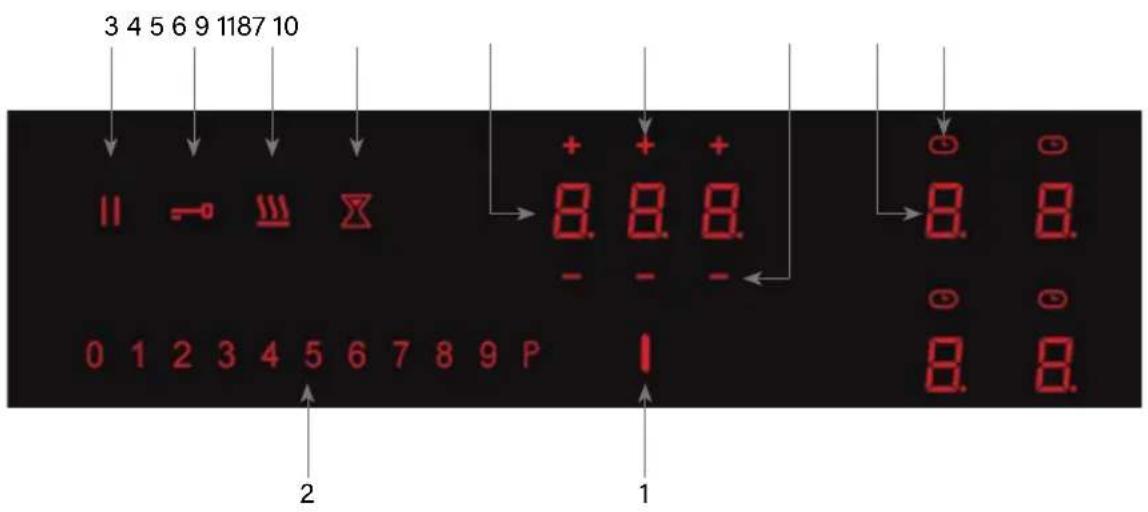

Instruções para o utilizador (F2)

1 Activar/desactivar ON/OFF
2 Slider
3 Pausa
4 Bloqueio de teclas
5 Função Mantener Quente
6 Alarme de lembrete
7 Indicador do temporizador
8 Menos -
9 Mais +
10 Zona de cozedura
11 Indicador de timer

Instalação

Todas as operações relativas à instalação (conexão eléctrica) terão de ser efectuadas por pessoal qualificado, segundo as normas em vigor. Para instruções específicas, veja-se a parte reservada para o técnico instalador.

Ligar / desligar do controlo tátil

Após a activação, o touch necessita de cerca de 2 segundos para ficar pronto ao funcionamento. Após o reinício, todos os visores e LEDs começam a piscar durante cerca de 1 segundos. Decorrido este tempo, todos os visores e LEDs apagamse e o touch fica em posição de stand-by.

Para activar o touch pressionar a tecla activar (1). Um sinal acústico será emitido. A seguir, a placa já está pronta para funcionar.

Se uma zona de cozedura “aquecer”, o visor (10) mostra “H”. Após a activação, o touch permanece activo durante 20 segundos. Se não se seleccionar nenhuma zona de cozedura nem o temporizador, o touch regressa automaticamente ao estado de stand-by.

O touch liga-se accionando apenas a tecla de alimentação (1). Premindo a tecla de alimentação simultaneamente com outras teclas não produz qualquer efeito e o touch permanece em stand-by. Se a segurança para crianças estiver ligada durante a activação, todos os visores das zonas de cozedura mostram "L", (locked/bloqueado). Se as zonas de cozedura "aquecerem", os visores mostram "L" e "H" (hot/quente) alternadamente. O touch control pode ser desactivado a qualquer momento accionando a tecla de alimentação (1).

Será emitido um sinal acústico e a placa passará para modo standby. Isto é válido mesmo se o comando tiver sido bloqueado com a segurança para crianças. A tecla de alimentação (1) tem sempre prioridade na função de desactivação.

O controlo tátil é formado por visores táteis que se iluminam de acordo com estes critérios:

- As teclas das funções disponíveis iluminam-se com pouca intensidade.

- A tecla selecionada ilumina-se com mais intensidade.

- As teclas das funções que não estão disponíveis permanecem apagadas.

Cursor (2): a tecnologia de sensor do Cursor TC permite uma regulação dos níveis de cocção (1 – 9) bem como do valor do temporizador (1-99) tocando e deslizando o dedo sobre a área designada. Deslizando para a direita está a aumentar e deslizando para a esquerda está a reduzir o respectivo valor. Além disso, também é possível uma selecção directa do valor pretendido sobre a área do cursor.

Nsense: Deteção automática de recipientes

Coloque um recipiente adequado na placa.

O controlo detecta automaticamente a presença / ausência de um recipientea para cada zona de cozedura. Em caso de detecção de um recipiente, o visor (10) da zona correspondente mostrará um "0" permanente-mente até que o nível de potência desejado seja selecionado.

Selecione o nível de potência deslizando o dedo em cima do comando (2).

Com o touch control activado, será possível seleccionar a zona de confecção pressionando a tecla (10) da zona correspondente.

Se levantar o recipiente, o visor (10) mostrará o símbolo durante 10 segundos. Se passado esse tempo não se voltou a colocar o recipiente, o controlo apaga-se.

Se colocar um recipiente demasiado pequeno ou de material inadequado, o comando deslizante (2) e o visor (10) não serão ativados.

Gestão da potência

Esta função tem por objetivo evitar uma sobrecarga no sistema devido a uma demanda excessiva de potência. Se tiverem sido selecionadas potências elevadas em dois recipientes próximos entre si, a potência do recipiente colocado em primeiro lugar diminuirá automaticamente, se necessário. O visor (5) associado piscará durante 3 segundos antes de mudar para uma potência mais baixa. Durante estes 3 segundos, tem a possibilidade de selecionar uma potência menor para o outro recipiente, se o desejar. Caso contrário, a potência do primeiro recipiente será reduzida automaticamente.

Nheat: Indicador de calor residual

Esta função de segurança é usada para indicar que existem áreas do vidro com temperatura superior a 60 °C, que podem causar queimaduras ao serem tocadas.

O visor (10) associado à área quente mostra a letra "H", esteja a placa ligada ou desligada. No caso de haver um processo de cozedura em marcha, o visor (10) associado ao recipiente mostra apenas o nível de potência selecionado.

A função Booster permite aumentar a potência fornecida a um recipiente acima do seu valor nominal durante 5 minutos. Passado esse tempo, a potência diminuirá automaticamente para o nível 9. Esta função foi pensada para aquecer ou ferver grandes quantidades de água em pouco tempo.

Devido à sua elevada potência, a função Booster deve ser usada apenas em cocções com água. O óleo ou a gordura poderiam queimar-se.

Com o touch control activado, será possível seleccionar a zona de confecção pressionando a tecla (10) da zona correspondente.

Pode activar a função booster pressionando na extremidade direita do comando deslizante (2).

Para cancelar esta função, selecione qualquer outro nível de potência no comando deslizante (2).

Ncook: Funções de cozedura

Esta placa dispõe de uma função de cozedura predefinidas que mantém a temperatura do recipiente constante (70°C).

Para ativá-la, pressione a tecla (10) associada ao recipiente desejado. Em seguida, pressione a tecla (5). O visor (10) ilumina-se com o símbolo associado à função seleccionada:

Para cancelar esta função, pressione a tecla (5). Ou selecione um novo nível de potência no comando deslizante (2).

Nfastup: Aquecimento automático (F8)

Esta função aquece o recipiente na potência máxima (cozedura intensiva) durante um período de tempo predefinido (T) e a seguir reduz automaticamente a potência para o nível (P) selecionado inicialmente (cozedura contínua).

Veja os valores da tabela F8, onde:

P é o nível de potência selecionado para a cozedura contínua.

T é a duração da cozedura intensiva, em minutos.

Com o touch control activado, será possível seleccionar a zona de confecção pressionando a tecla (10) da zona correspondente.

Para ativar esta função, selecione o nível de potência para a cozedura contínua no comando deslizante (2) e mantenha-o pressionado durante 3 segundos.

-Durante o período de aquecimento, o visor (10) correspondente mostrará um “A” alternadamente com o nível de potência selecionado.

-Enquanto esta função estiver ativa, poderá selecionar um nível de potência mais alto sem que a função seja cancelada.

-Uma vez terminado o período de aquecimento, um sinal acústico é emitido e a potência é reduzida para o nível selecionado inicialmente.

Para cancelar esta função, selecione um nível de potência mais baixo.

Nlock: Bloqueio do controlo

Esta função permite bloquear as teclas do controlo quando a placa estiver em funcionamento. É especialmente útil para limpar a placa, pois impede que nenhuma tecla possa ser ativada acidentalmente.

Para ativar esta função, com a placa ligada, pressione a tecla de bloqueio (4). Todas as teclas ficarão inativas, exceto a tecla de bloqueio (4) e a tecla Ligar / Desligar (1).

O bloqueio permanece ativo mesmo se desligar a placa e ligá-la novamente. Nenhuma das operações que estavam em funcionamento no momento em que o bloqueio foi ativado será modificada ou cancelada. Uma interrupção da alimentação elétrica cancela esta função, que não estaria ativa ao voltar a ligar a placa.

Para cancelar esta função, mantenha pressionada a tecla de bloqueio (4) durante 1 segundo.

Nchild: Bloqueio de segurança para crianças

Esta função protege a placa de uma utilização não desejada (por parte de crianças, por exemplo).

Quando ativada, as teclas do controlo permanecem ocultas mesmo quando a placa está ligada.

Este bloqueio permanece ativo mesmo se desligar a placa e ligá-la novamente. Uma interrupção da alimentação elétrica também não cancelaria esta função. Só pode ser desativada manualmente.

Com esta função ativada, ao ligar a placa, os visores (10) exibem um "L" e não é possível realizar nenhuma operação. Apenas a tecla Ligar / Desligar (1) continua ativa.

Esta função não pode ser ativada ou cancelada se a função Nlock de bloqueio (4) estiver ativa.

Para ativar esta função, depois de ligar o controlo pressione qualquer um dos visores (10) durante 3 segundos. A seguir, deslize o dedo pelo comando deslizante (2) no sentido indicado pela sequência de luzes (da esquerda para a direita) e com a mesma velocidade.

Esse processo deve ser realizado dentro de 10 segundos, caso contrário, a placa será desligada.

Se esta sequência não for concluída corretamente, a placa deverá ser desligada e ligada novamente para repetir o processo de ativação

Para cancelar esta função, depois de ligar o controlo pressione qualquer um dos visores (10) durante 3 segundos. A seguir, deslize o dedo pelo comando deslizante (2) no sentido indicado pela sequência de luzes (da direita para a esquerda) e com a mesma velocidade. Agora já pode usar a placa normalmente.

Npause: Pausa da cozedura

Esta função “congela” a placa durante o máximo de 10 minutos. É especialmente útil se não puder dar assistência durante um curto período de tempo. Todos os recipientes deixam de receber potência e todas as contagens decrescentes (temporizadores e alarmes) param, apenas durante o tempo que a pausa durar.

Para ativar esta função, pressione a tecla (3) durante pelo menos 1 segundo. Todas as teclas ficarão desativadas, exceto as de Ligar / Desligar (1) e Bloqueio (4).

Para cancelar esta função, pressione a tecla (3) durante pelo menos 1 segundo. O símbolo de pausa piscará. A seguir, pressione qualquer outra tecla dentro de 10 segundos, caso contrário, a placa será desligada. Todas as operações serão retomadas no mesmo ponto em que estavam quando a função de pausa foi ativada: os recipientes voltarão a aquecer ao mesmo nível de potência e as contagens decrescentes serão reativadas. Apenas as funções Nboost e Nfastup serão canceladas após a pausa.

Nlimit: Limitação do tempo de funcionamento (F8)

Esta função de segurança desliga a cozedura de um recipiente decorrido um tempo extraordinariamente longo desde a última vez em que o controlo correspondente foi acionado. O referido tempo (L) depende do nível de potência (P) selecionado.

Veja os valores da tabela F8, onde:

P é o nível de potência selecionado.

L é o tempo máximo de funcionamento, em horas.

Cada nova ação no controlo do recipiente reinicia a contagem decrescente desse limite de tempo.

Nkey: Proteção contra a ativação contínua das teclas

Esta função de segurança serve para proteger a placa de um pressionamento prolongado e involuntário das teclas. Pressionar mais de 10 segundos em qualquer tecla ativará a mensagem de erro “Er03” no visor (10) e desligará o controlo.

Quando a tecla deixar de ser pressionada, esta mensagem de erro desaparecerá e o controlo poderá ser ativado novamente.

Nota: O líquido derramado na zona de controlo nem sempre ativará esta função.

Ntime: Temporizador para recipientes

Esta função permite programar o final da cozedura de um recipiente de forma automática. Cada recipiente tem um temporizador independente associado. Vários temporizadores para vários recipientes podem estar em funcionamento ao mesmo tempo. Pode selecionar o tempo que desejar num intervalo de 1 minuto a 1h 59 minutos. O valor do tempo restante é mostrado no visor (7), que mostra o menor valor do temporizador.

Para ativar esta função, o recipiente deve estar ativo (potência > 0). Pressione o visor (10) associado ao recipiente. Alterações do valor podem ser efectuadas com aumentos de um minuto, através de qualquer uma das tecles Mais (9) ou Menos (8). Em cada caso, o valor ficará definido automaticamente 5 segundos após a última pressão. Para cada recipiente com um temporizador ativo, ilumina-se o símbolo (11) acima do visor (10).

Modificando a seleção de uma zona (10) para a outra, o visor do temporizador (7) mostra o valor do temporizador associado à zona e o visor correspondente (11) piscará. No entanto, os temporizadores programados para cada zona de cozedura permanecem activos.

Se o valor do temporizador estiver a 0, então fica cancelado sem parar a cozedura do recipiente associado.

Quando a contagem decrescente entrar nos últimos 10 minutos, os segundos restantes são mostrados no visor (7).

Quando a contagem decrescente do temporizador terminar, a cozedura do recipiente associado termina, o visor (7) mostra 0.00 de forma intermitente e um sinal acústico é emitido. O final da contagem decrescente será confirmado e o sinal acústico será interrompido quando qualquer tecla for pressionada ou após 2 minutos.

Parar a cozedura de um recipiente também cancela o temporizador associado.

Esta função permite programar um alarme de lembrete que soará no final do tempo definido. Não tem nenhum impacto nas operações de cozedura em andamento, é apenas um sinal acústico. Pode selecionar o tempo que desejar num intervalo de 1 minuto a 9h 59min.

O valor do tempo selecionado é mostrado no visor (7) e inicia a contagem decrescente após 5 segundos. Para modificar o valor do alarme, pressione a tecla (6).

Quando a contagem decrescente do alarme terminar, o visor (7) mostra 0.00 de forma intermitente e um sinal acústico é emitido. O final da contagem decrescente será confirmado e o sinal acústico será interrompido quando qualquer tecla for pressionada ou após 2 minutos.

Nmemory: Recuperação dos ajustes

Esta função permite recuperar os níveis de potência e a configuração dos temporizadores após a placa ser desligada de forma acidental. Dentro dos 6 segundos após a placa ser desligada, todos os ajustes que ela tinha anteriormente (níveis de potência, temporizadores, etc.) podem ser recuperados automaticamente.

Para ativar esta função, pressione a tecla ligar/desligar (1) antes de 6 segundos após a placa ser desligada. O botão de pausa (3) começará a piscar. Pressione-o e todos os ajustes anteriores ao desligamento serão restaurados.

Utensílios de cozinha

Tamanho dos recipientes

- Recipientes redondos: Diâmetro da base deve estar entre 110 mm e 220 mm, de preferência.

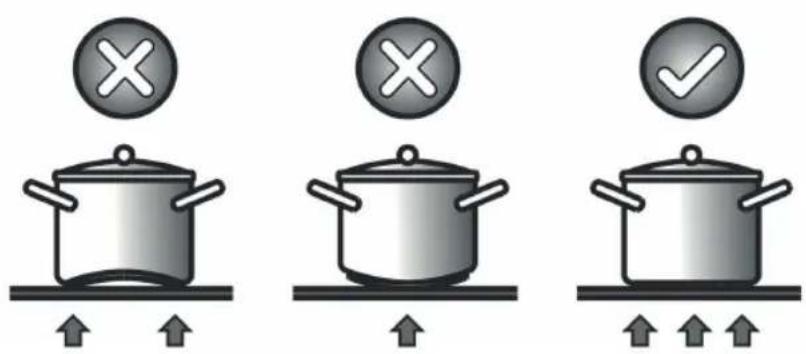

Escolher os utensílios de cozinha apropriados (F3)

-De preferência utilize utensílios de cozinha indicados para fogões a indução.

-O fundo dos utensílios de cozinha que atraem ímanes normalmente são apropriados para fogões a indução.

-Os utensílios de cozinha de aço inoxidável com multicamadas ou com fundo de aço inoxidável ferrítico sempre que o fundo indique: para fogões a indução.

-Se utilizar utensílios de cozinha de ferro fundido, o fundo deve ser de preferência esmaltado para evitar riscar a superfície cerâmica da placa.

-Os seguintes tipos de utensílios de cozinha não são apropriados: vidro, cerâmica, terracota, alumínio, cobre ou aço inoxidável não magnético (austenítico).

-Utensílios de cozinha planos e com fundo grosso.

-Um utensílio de cozinha com um diâmetro igual ao da zona de cozedura garante que a potência máxima é utilizada.

-Um utensílio de cozinha mais pequeno reduz a potência, mas não significa perda de energia. De qualquer forma, não é recomendada a utilização de utensílios de cozinha com um diâmetro inferior a 11 cm.

-O fundo dos utensílios de cozinha deve ter um diâmetro mínimo, de acordo com a zona de cozedura correspondente:

-Para maximizar a eficiência da placa, coloque o utensílio de cozinha no centro da zona de cozedura.

-A qualidade do recipiente tem uma grande influência no desempenho da cozedura.

-A cozedura por indução pode causar alguns ruídos, por exemplo, guinchos, assobios e zumbidos. Os recipientes também têm uma influência significativa no aparecimento de ruídos. Caso algum ruído irritante apareça, considere estas sugestões:

- Modifique um pouco a posição dos recipientes.

- Verifique se não há corpos estranhos entre o vidro vitrocerâmico e o fundo dos recipientes (por exemplo, grãos de sal).

- Verifique se as tampas dos recipientes não podem vibrar.

- Experimente com outros recipientes. Os recipientes com uma base feita de material composto são mais propensos a causar ruídos.

Menu de ajustes (F9)

Este menu permite personalizar algumas funções.

Para aceder ao menu de ajustes, primeiro pressione a tecla ligar/desligar (1) para colocar a placa em funcionamento. Em seguida, pressione a tecla ligar/desligar (1) novamente dentro de 3 segundos. A tecla de Pausa (3) piscará por no máximo 60 segundos. Mantenha esta tecla pressionada enquanto pressiona, uma a uma, todas as teclas de seleção de zona (10) no sentido horário, começando com a tecla frontal esquerda.

No visor (R) da fila superior aparece o código do parâmetro de ajuste. Para mudar de parâmetro, pressione no display (R) e faça uma seleção direta (sem deslizar o dedo) no comando deslizante (2).

No visor (T) na fila inferior aparece o valor do parâmetro. Para modificá-lo, pressione no display (T) e faça uma seleção direta (sem deslizar o dedo) no comando deslizante (2). Apenas os valores disponíveis serão exibidos.

Para descartar as alterações e sair do menu de ajustes, pressione a tecla Pausa (3).

Para guardar as alterações e sair do menu de ajustes, pressione a tecla ligar/desligar (1) durante 2 segundos.

Se nenhuma tecla for pressionada durante 1 minuto, o sistema sai automaticamente do menu de ajustes sem guardar as alterações.

Código Parâmetro Valores possíveis	Comentários
U2 Volume do som das teclas	0-1-2-3 0: Sem son3: Máximo
U3 Volume do som dos avisos	0-1-2-3 0: Mínimo3: Máximo
U4 Brilho dos visores 0-1-2-3-4-5-6-7	-8-9 0: Máximo	9: Mínimo
U5 Visualização do temporizador	0-1 0: Sem animação1: Animação dos dígitos durante o último minuto
U6 Deteção automática de recipientes	0-1 0: Deteção automática de recipientes ativada1: Deteção automática de recipientes desativada

U7 Aviso fina	ização temporizador	0-1-2 0: Apito	durante 120 segundos
			1: Apito durante 10 segundos
			2: Nenhum apito

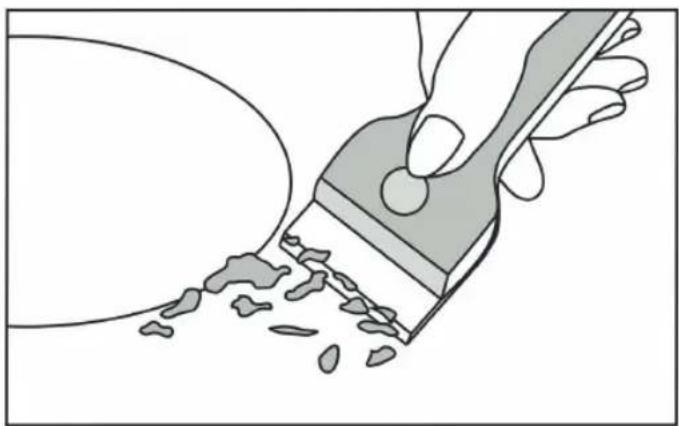

Manutenção (F4)

Deve remover imediatamente da superfície da placa com a ajuda de uma espátula os pequenos pedaços de folha de alumínio, os resíduos de alimentos, os salpicos de gordura, o açúcar derramado ou os produtos alimentares muito açucarados, para evitar riscar a superfície da placa. De seguida, limpe a superfície com um produto de limpeza apropriado e uma folha de papel de cozinha, lave com água limpa e seque com um pano seco. Nunca use esponjas ou esfregões abrasivos e evite utilizar produtos de limpeza com químicos agressivos ou tira-nódoas.

Instalação

Instruções para o instalador

Toda e qualquer operação relacionada com a instalação deve ser realizada por pessoal devidamente qualificado em conformidade com os regulamentos atualmente em vigor.

O aparelho foi concebido para encaixar no tampo de uma bancada, conforme ilustrado na figura. Coloque o vedante fornecido à volta do perímetro da placa. A placa não deve ser instalada sobre um forno, mas se for o caso, verifique se:

• O forno está equipado com um correto sistema de arrefecimento
• Não existe nenhuma fuga de ar quente do forno para a placa.
• É possível proporcionar boas entradas de ar, conforme demonstrado na figura.

Seleção do equipamento de instalação

Corte a superfície de trabalho de acordo com as medidas do esquema. (F6)

Para instalar e utilizar a placa deve deixar, no mínimo 5 cm, à volta da abertura. Certifique-se de que a superfície de trabalho tem no mínimo 15 mm de espessura. Certifique-se sempre de que a placa de indução tem uma boa ventilação e que as entradas e saídas de ar não estão bloqueadas. (F5)

Estenda o suporte de instalação fornecido ao longo da parte de baixo da placa, garantindo que a placa fica sobreposta.

Não utilize cola para fixar a placa no tampo da bancada.

Coloque a placa na abertura do tampo da bancada (F7). Pressione suavemente a placa para baixo até encaixar, garantindo um bom isolamento à volta do contorno exterior.

Antes de instalar a placa, certifique-se de que

• A superfície de trabalho está nivelada e que o material é resistente ao calor. E que as paredes próximas à placa também são resistentes ao calor.
• A placa não será diretamente instalada sobre uma máquina de lavar loiça, frigorífico, congelador, máquina de lavar ou máquina de secar, uma vez que a humidade pode danificar os componentes elétricos da placa.
• A instalação respeitará todos os requisitos para efeitos de aprovação numa inspeção assim como todas as normas e regulamentos em vigor.

Após instalar a placa, certifique-se de que

• Não é possível aceder ao cabo de alimentação através das portas dos armários ou gavetas.
• Se a placa for instalada por cima de uma gaveta ou de um compartimento de um armário, instala uma barreira de proteção térmica por baixo da base da placa.
• Retire a ficha do aparelho da tomada antes de efetuar qualquer trabalho ou manutenção.

Ligar a placa à corrente elétrica (F10)

Antes de ligar a placa à corrente elétrica, comprove se:

1. O sistema de cablagem doméstico é apropriado à potência consumida pela placa.
2. A tensão corresponde ao valor que consta na placa de características.
3. O cabo de alimentação elétrica aguenta a carga especificada na placa de caraterísticas.

4. A instalação está equipada com uma ligação à terra eficaz, de acordo com os regulamentos e leis atualmente em vigor. A ligação à terra é um requisito legal.

5. Para ligar a placa à corrente elétrica não foram utilizados adaptadores, redutores ou dispositivos de ramificação, dado que podem provocar sobreaquecimento e incêndio.

6. Se o cabo de alimentação ou a ficha não for fornecido juntamente com o aparelho, utilize material elétrico apropriado à corrente indicada na placa de caraterísticas e à temperatura de funcionamento. O cabo não deve nunca atingir uma temperatura de 50 °C acima da temperatura ambiente.
7. A ligação à corrente elétrica deve estar em conformidade com o previsto na norma aplicável ou então estar equipada com um disjuntor de um polo.
8. O instalador deve certificar-se de que a ligação à corrente elétrica está bem-feita e que está em conformidade com a regulamentação em matéria de segurança.
9. O cabo não deve estar dobrado nem comprimido.

DE

DIESES PRODUKT IST ALS HAUSHALTSGERÄT GE- DACHT. FÜR SCHADEN AN SACHEN ODER PERSONEN, DIE AUF FALSCHE INSTALLATION BZW. UN- GEEIGNETEN GEBRAUCH ODER MISSBRAUCH ZU- RÜCKZUFÜHREN SIND, ÜBERNIMMT DER HER- STELLER KEINERLEI VER- ANTWORTUNG.
