MANUAL DE UTILIZADOR AHQ71CV1 DAIKIN

Manual De Funcionamento Aparelho Sem Fios

Ελληνικά

Português

Battery

1) Type: AAA.R03

2) Quantidade: 2 peças

Requisitos para a eliminação

As baterias fornecidas com o controlador estão marcadas com este símbolo. Isto significa que as baterias não devem ser misturadas com o lixo doméstico. Se um símbolo químico está impresso abaixo do símbolo, significa que a bateria contém um metal pesado com uma certa concentração.

Possíveis símbolos de produtos químicos:

■ Pb: chumbo (>0,004%)

A eliminação de baterias deve ser tratada em instalações de tratamento especializadas para reutilização. Ao assegurar-se da correcta eliminação, você está a ajudar a prevenir potenciais consequências negativas para o ambiente e para a saúde humana. Por favor contacte as autoridades locais para mais informações.

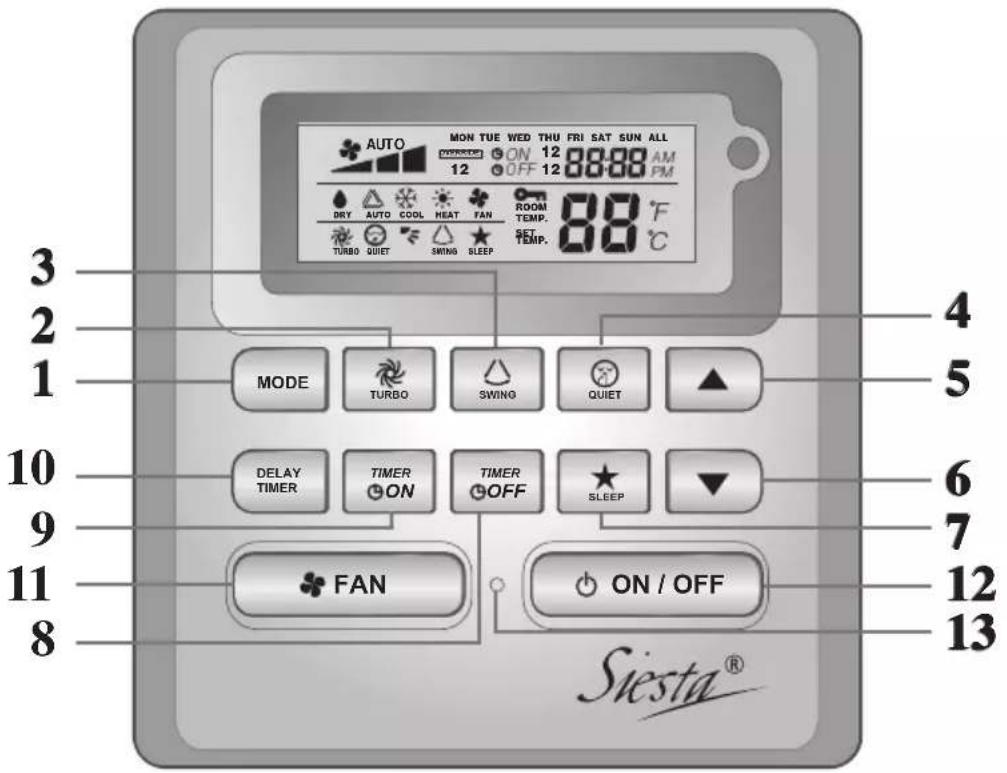

Indicação do Controlador ARCWB

AUTO MON TUE WED THU FRI SAT SUN ALL ON 12 88:88 AM OFF 12 PM DRY AUTO COOL HEAT FAN ROOM TEMP. SET TEMP. 88 °F TURBO QUIET SWING SLEEP MODE TURBO SWING QUIET ▲ DELAY TIMER TIMER ON TIMER SLEEP ▼ FAN ON / OFF Siesta®

No	TECLA FUNÇÃO
1.	MODE Seleção o controlo dos Modos de operação (Cool (Frio) / Heat (Calor) / Auto (Automático)/ Dry (Seco) / Fan (Ventoinha)
2.	TURBO Ativar/desativar a função Turbo
3.	SWING Activar/desactivar a função RotaçãoSegure a tecla para mudar para o Modo Swing (oscilar)
4.	QUIET Ativar/desativar a função Silêncio
5.	SET TEMP UP Aumentar a temperatura definida para °C ou °F
6.	SET TEMP DOWN Diminuir a temperatura definida para °C ou °F
7.	SLEEP Activar/desactivar a função Descanso
8.	OFF TIMER Activar/desactivar os Eventos 1 e 2 para o modo de definição de OFF TIMER
9.	ON TIMER Activar/desactivar os Eventos 1 e 2 para o modo de definição de ON TIMER
10.	DELAY TIMER Ativar/desativar temporizador de atraso
11.	FAN	Selecionar o controlo de velocidade de Ventilação (Auto (Automático) / High (Alto)/ Med (Médio)/ Low (Baixo))
12.	ON/OFF	Ligar/desligar a unidade cancelando todas as definições do cronómetro
13.	REAL TIME CLOCK (RTC)(relógio tempo real)	Activar/desactivar o modo de definição do Real Time Clock (RTC)

NOTA:
A função turbo e silêncio são apenas para modelos selecionados.

INSTRUÇÃO DE FUNCIONAMENTO

1.1 Botão MODE

Pressione o botão MODE para alternar entre o funcionamento COOL (FRIO), HEAT* (QUENTE), AUTO* (AUTOMÁTICO), DRY* (SECO), FAN (VENTILAÇÃO). Verificar o ecrã para ver em que modo o controlo está definido. *HEAT (CALOR), AUTO (AUTOMÁTICO) e DRY (SECO) estão disponíveis apenas para modelos selecionados.

1.2 Velocidade da Ventoinha TURBO

Pressione a tecla TURBO uma vez para ativar a velocidade da ventoinha Turbo. O símbolo turbo será mostrado. Para desativar a velocidade da ventoinha Turbo e voltar à velocidade anterior, pressione a tecla TURBO uma vez novamente. Se o utilizador pressionar o botão FAN (VENTILAÇÃO) ou o botão QUIET ou desligar a unidade, a velocidade do turbo será desligada. Esta velocidade é apenas válida durante o modo COOL (FRIO) e HEAT (CALOR) para os modelos seleccionados.

1.3 Rotação de ar automática

• Pressionar o botão SWING para activar a função de rotação de ar automática.
• Para distribuir o ar para uma direcção específica, pressionar o botão SWING e aguardar até que a grelha de ventilação se movimente para a direcção desejada e pressionar o botão uma vez de novo.

Swing mode selection method (para o modelo cassete E)

• Pressionar o botão SWING (⚠️) durante 4 segundos para introduzir o modo de definição de campo. Enquanto no modo de definição de campo, só será mostrado SWING MODE (◀).
• Pressionar ▲ o ▼ botão da temperatura para seleccionar a rotação SWING MODE (◀) de Swing Mode 1 para Swing Mode 3.
• Existem 3 diferentes SWING MODE, que são:

Swing mode 1 Swing mode 2 Swing mode 3

O SWING MODE não será activado a menos que SWING também esteja activado.

A rotação é indicada pelo logótipo:

- Se não existir nenhuma mudança nos modos durante 4 segundos, a unidade funcionará de acordo com o SWING MODE (Selecionado.

1.4 Velocidade da Ventoinha QUIET

Pressione a tecla QUIET uma vez para ativar a velocidade da ventoinha Silêncio. O símbolo QUIET será mostrado. Para desativar a velocidade da ventoinha Silêncio e voltar à velocidade anterior, pressione a tecla QUIET novamente. Se o utilizador pressionar o botão FAN (VENTILAÇÃO) ou o botão TURBO ou desligar a unidade, a velocidade de silêncio será desligada. Esta velocidade é apenas válida durante o modo COOL (FRIO) e HEAT (CALOR) para os modelos seleccionados.

1.5 “▲” ou “▼” Botão de Definição da Temperatura

Pressione o botão da temperatura e defina a temperature à sua escolha pressionando uma vez o botão “▲” ou “▼”, a temperatura muda para 1°C ou 1°F. O intervalo padrão de definição da temperature vai de 16°C a 30°C (60°F a 86°F). Quando a Opção 20 - 30°C é selecionada, o intervalo limite da temperatura é definido para 20°C a 30°C (68°F a 86°F). Pressionando ambas as teclas em simultâneo vai alternar a definição da temperatura entre °C e °F. Não é permitida a definição da temperatura durante o modo FAN (VENTOINHA) (No set temp no visor). Não visualiza a temperatura ambiente.

1.6 Função SLEEP (descanso)

Pressione o botão SLEEP para ativar o modo Descanso. A função SLEEP (descanso) não está disponível no modo DRY (SECO) e no modo FAN (VENTOINHA).

1.7 “ON TIMER” e “OFF TIMER”

A unidade tem 2 temporizadores de eventos, nomeadamente Temporizador 1 e Temporizador 2, cada evento tem um ON TIMER e um OFF TIMER. A atividade para pressionar a tecla para Timer ON (ligar temporizador) e Timer OFF (desligar temporizador) é mostrada na tabela 1,1

Tabela 1,1: Sequência de pressão da tecla Timer ON e Timer OFF e evento.

Todos os cronómetros são cronómetros que activam eventos e podem ser desviados pelo botão ON/OFF e pela função Cancelar.

Definir os cronómetros do Evento 1 e do Evento 2

O processo para Timer ON e Timer OFF é o mesmo.

1. Pressione e segure a tecla Timer ON/OFF durante 3 segundos para entrar no modo de definição do temporizador. (ícone ON 1 ou OFF 1 irá piscar)
2. Pressione UP ou DOWN para selecionar Timer 1 ou Timer 2 para definição. ('1' a piscar indicará que está selecionado Timer 1, '2' a piscar indica que Timer 2 está selecionado)
3. Pressione novamente a tecla Timer ON/OFF para confirmar. (Dia vai piscar a seguir)
4. Pressione UP ou DOWN para selecionar o dia.
5. Pressione novamente a tecla Timer ON/OFF para confirmar o dia. (Hora vai piscar a seguir)
6. Pressione UP ou DOWN para selecionar a hora.
7. Pressione novamente a tecla Timer ON/OFF para confirmar a hora. (Minuto vai piscar a seguir)
8. Pressione UP ou DOWN para selecionar o minuto.
9. Pressione novamente a tecla Timer ON/OFF para confirmar o minuto.

Cada temporizador (Timer 1 ON ou Timer 1 OFF ou Timer 2 ON ou Timer 2 OFF) apenas serão definidos separadamente após seguir os 7 passos, se não houver operação das teclas durante 5 segundos durante a definição do temporizador, automaticamente sairá do modo de definição e não serão executadas nenhumas mudanças.

Não é aconselhável definir ON TIMER e OFF TIMER tendo os mesmos valores. Se isto ocorrer, o temporizador efetivo será tratado com prioridade conforme a tabela 1.2.

Exemplo:

Definições ON TMR 2 : DAY - TUE, TIMER - 5.00pm

Definições OFF TMR 1 : DAY - TUE, TIMER - 5.00pm

Resultado quando o RTC atingir 5.00pm na TUE (Terça):

• quando a unidade está ligada, sem resposta.
• quando a unidade está desligada, a unidade irá ligar-se.

Tabela 1,2: Prioridade do Temporizador

Prioridade Temporizador
1 (o mais alto) ONTMR2
2	OFFTMR2
3	ONTMR1
4 (o mais baixo)	OFFTMR1

Perante receção IR, o controlador remoto sem fios IR irá cancelar as definições ON TIMER 2 e OFF TIMER 2.

1.8 Função DELAY TIMER (Temporizador De Atraso)

Ao pressionar a tecla DELAY TIMER uma vez activará a função de temporizador de atraso durante 1 hora. Um indicador “OVERRIDE” aparecerá no ecrã LCD. Ao pressionar a mesma tecla de novo aumentará a definição para 2 horas. Um indicador “OVERRIDE” será mostrado. Ao pressionar continuamente a tecla desactivará a função de temporizador de atraso. Após o temporizador de atraso estar completo, a função de temporizador de atraso é desativada e o logo desliga-se (OFF). Todos os temporizadores serão reiniciados.

1.9 Função de Velocidade da Ventoinha

A velocidade da ventoinha pode ser mudada ao pressionar a tecla FAN (VENTOINHA):

Baixo > Médio > Alto > Automático >

*Velocidade da ventoinha não está disponível no modo DRY (SECO).

1.10 Botão ON/OFF

Início do funcionamento:

- Pressione o botão ON/OFF, o ecrã LCD mostrará o visor completo e a unidade é ligada.

Paragem do funcionamento:

- Pressione o botão ON/OFF, o ecrã LCD mostrará o relógio tempo real e a unidade é desligada.

1.11 Definições para ligar

A unidade iniciará com a ultima definição do quadro principal durante o funcionamento. Se a ultima informação não estiver disponível, a unidade utilizará as definições padrão. As definições padrão são as seguintes:

Unidade : desligado

Modo: Frio

Velocidade da ventoinha: Alto

Modo oscilar: Padrão:

RTC é mostrado no ecrã durante a unidade ON ou OFF exceto em caso de falha de energia ou erro de código.

Definir o RTC

1. Ao pressionar a tecla RTC uma vez, a hora será activada para o modo de definição do RTC. (Dia vai piscar)
2. Pressione UP ou DOWN para selecionar o dia.
3. Pressione novamente RTC para confirmar o dia. (Hora vai piscar a seguir)
4. Pressione UP ou DOWN para selecionar a hora.
5. Pressione novamente RTC para confirmar a hora. (Minuto vai piscar a seguir)
6. Pressione UP ou DOWN para selecionar o minuto.
7. Pressione novamente RTC para confirmar o minuto.

O RTC apenas será definido após seguir os 7 passos, se não houver operação das teclas durante 5 segundos durante a definição do RTC, automaticamente sairá do modo de definição e não serão executadas nenhumas mudanças.

1.13 Tecla de bloqueio

Esta função de tecla de bloqueio impede qualquer alteração de definição. Pressione e segure ambas as teclas TURBO e QUIET durante 5 segundos e irá ativar/desativar a função de bloqueio de teclas; “KEYLOCK” aparecerá/desaparecerá no ecrã LCD. Assim que todas as teclas estiverem bloqueadas, só as teclas ON/OFF, TURBO e QUIET (para desbloquear) podem ser pressionadas.

1.14 Bateria de reserva

A bateria de reserva é utilizada para reter o RTC e as definições do temporizador programável de 7 dias durante uma falha de energia durante o mínimo de 1 mês contínuo para cada novo conjunto de baterias instalado. Para unidades sem bateria de reserva, a predefinição será 12:00am de Segunda-feira e reinício do temporizador quando a energia for retomada.

Se for detetada alguma condição anormal, será mostrado um código de erro. O código de erro é mostrado utilizando os segmentos do RTC (piscam), que significa que sempre que ocorrer um erro, o RTC não será mostrado em vez do código de erro. O formato do código de erro será o seguinte:

Código de Erro DX

Descrição do erro
Sensor de Divisão Aberto ou Curto E1
Sensor da Bobina Interior Aberto E2
Sensor da Bobina Exterior Aberto E3
Sobrecarga do Compressor/Sensor da Bobina Interior Curto/Sensor da Bobina Exterior Curto E4
Fuga de Gás E5
Erro da bomba de água E6
Sensor de Bobina Exterior Existe (modelo MS) E7
Erro de Hardware (pino do interruptor táctil pequeno) E8
Erro de Resposta da Ventoinha Interior E9
Erro EEPROM EE

Código de Erro CW

Descrição do erro
Sensor de Divisão Aberto ou Curto E1
Sensor da Água no Tubo Aberto ou Curto	E2
Temperatura da Água no Tubo Fraca	E4
Temperatura da Água no Tubo Má/Falha	E5
Erro da bomba de água	E6
Erro de Hardware (pino do interruptor táctil pequeno)	E8
Erro de Resposta da Ventoinha Interior	E9

Diagnóstico De Falhas (Só para o inversor)

Se não houver nenhuma condição anormal detectada, o controlador com fios ARCWB fará com que o código de erro pisque.

CÓDIGO DE ERRO	SIGNIFICADO
00	NORMAL
A1 ERRO	O PCB INTERNO
A3 BOMBA	DE DRENAGEM ANORMAL
A5	ANTICONGELAMENTO (REFRIGERAÇÃO)/PERMUTADOR DE CALOR (AQUECIMENTO)
A6 MOTOR	DA VENTILAÇÃO INTERIOR ANORMAL
AH	LIMPEZA ELÉCTRICA DO AR ANORMAL
C4	PERMUTADOR DE CALOR INTERIOR (1) TERMISTOR CURTO/ABERTO
C5	PERMUTADOR DE CALOR INTERIOR (2) TERMISTOR CURTO/ABERTO
C7	ERRO DO INTERRUPTOR DE LIMITE DA GRELHA DE VENTILAÇÃO
C9	TERMISTOR CURTO/ABERTO DE INTERIOR
E1 ERRO PCB EXTERNO
E3 PROTECÇÃO DE ALTA PRESSÃO
E4 PROTECÇÃO DE BAIXA PRESSÃO
E5 MOTOR DO COMPRESSOR BLOQUEADO/COMPRESSOR SOBRECARREGADO
E6 ERRO NO ARRANQUE DO COMPRESSOR
E7 BLOQUEIO DO MOTOR DA VENTILAÇÃO DC EXTERIOR
E8 SOB RECORRENTE DA ENTRADA AC
E9 ERRO EXV
EA ERRO DA VÁLVULA DE 4 VIAS
F3 SOBREAQUECIMENTO DO TUBO DA DESCARGA
F6 SOBREAQUECIMENTO DO PERMUTADOR DE CALOR
HO ERRO DO SISTEMA DO SENSOR DO COMPRESSOR
H3 ERRO DO INTERRUPTOR DA ALTA PRESSÃO
H6 ERRO DA DETECÇÃO DE RESPOSTA DO COMPRESSOR
H7	MOTOR DA VENTILAÇÃO SOBRECARREGADO/COM SOBREINTENSIDADE/SENSOR ANORMAL
H8 ERRO SENSOR CORRENTE AC
H9 TERMISTOR CURTO/ABERTO DO AR EXTERIOR
J1 ERRO DO SENSOR DE PRESSÃO
J3	TERMISTOR DO TUBO DE DESCARGA DO COMPRESSOR CURTO/ABERTO/MAL POSICIONADO
J5 TERMISTOR CURTO/ABERTO DO TUBO DE SUCCÃO
J6 TERMISTOR CURTO/ABERTO DO PERMUTADOR DE CALOR EXTERIOR
J7 TERMISTOR CURTO/ABERTO DO PERMUTADOR DE CALOR SUBREFRIGERANTE
J8 TERMISTOR CURTO/ABERTO DO TUBO LÍQUIDO
J9 TERMISTOR CURTO/ABERTO DO TUBO DE GÁS
L1 ERRO PCB EXTERNO DO INVERSOR
L3 SOBREAQUECIMENTO DA CAIXA DE CONTROLO EXTERIOR
L4 SOBREAQUECIMENTO DA CUBA DE CALOR
L5 ERRO IPM/ERRO IGBT
L8 SOBREINTENSIDADE DO COMPRESSOR DO INVERSOR
L9 PREVENÇÃO DA SOBREINTENSIDADE DO COMPRESSOR
LC ERRO DE COMUNICAÇÃO (CONTROLO PCB EXTERIOR E PCB DO INVERSOR)
P1 ABRIR FASE OU DESEQUILÍBRIO DA TENSÃO
P4 TERMISTOR CURTO/ABERTO DA CUBA DE CALOR
PJ ERRO DA DEFINIÇÃO DE CAPACIDADE
U0 GÁS INSUFICIENTE
U2 TENÇÃO DC FORA DO LIMITE
U4 ERRO DE COMUNICAÇÃO
U7 COMMUNICATION ERROR (OUTDOOR CONTROL PCB AND IPM PCB)
UA ERRO DA INSTALAÇÃO
UF	INSTALAÇÃO ERRADA DA TUBAGEM E CABLAGEM/CABLAGEM INCORRECTA/GÁS INSUFICIENTE
UH ANTICONGELAMENTO (OUTRAS SALAS)

2.0 DEFINIÇÃO DE HARDWARE

A unidade tem opção de 2 jumpers para controlar a função do quadro.

Tabela 2,0: Sumário das definições de Hardware

OPÇÃO Com	Jumper Sem Jumper
Definir intervalo de temperatura	Definir intervalo de temp. entre 20°C - 30°C	Definir intervalo de temp. entre 16°C - 30°C (Padrão)
TURBO_QUIET	Desativar velocidade turbo e silêncio da ventoinha (Padrão)	Ativar velocidade turbo e silêncio da ventoinha

* Apenas aplicável ao modelo com características Turbo ou Silêncio incorporadas.

3.0 INSTALAÇÃO

3.1 Acessórios

Os seguintes acessórios estão incluídos juntamente com este manual. No caso de faltar alguma peça, entre em contacto com o vendedor imediatamente.

1. Controlador Remoto
2. Parafuso de madeira (2 peças) e parafuso da máquina (2 peças)
3. Manual de instruções
4. Bateria

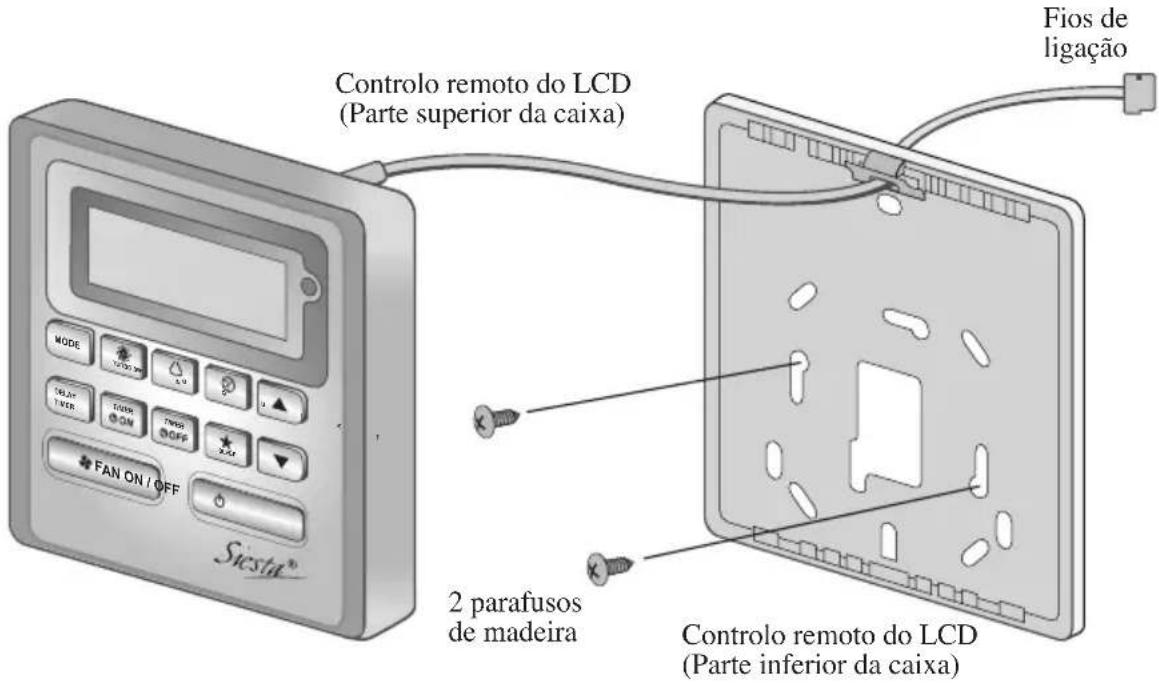

3.2 Guia de funcionamento passo a passo

I. Abrir primeiro o clip no topo do controlador seguido do clip em baixo. Remover a parte superior da caixa do controlador da parte de baixo.
II. Fixe a caixa inferior à parede com os 2 parafusos fornecidos. Depois inserir o fio de ligação através da ranhura na parte superior central da caixa como mostrado.
III. Volte a inserir o clip inferior primeiro e depois encaixe a parte superior.

Fios de ligação Controlo remoto do LCD (Parte superior da caixa) MODE VACIO 3M 2.0 5 0 1 SEAT TVER TURR ON TWR OFF X-AT FAN ON / OFF Susta® 2 parafusos de madeira Controlo remoto do LCD (Parte inferior da caixa)
