MANUAL DE UTILIZADOR EMIH290FL EAS Electric

1. Introdução .... 3

1.1 Avisos de segurança 3
1.2 Instalação 3

1.2.1 Risco de choque eléctrico 3
1.2.2 Risco de corte 3
1.2.3 Instruções de segurança importantes .... 3

1.3 Funcionamento e manutenção 4

1.3.1 Risco de choque eléctrico 4
1.3.2 Perigo para a saúde 5
1.3.3 Risco de superfície quente 5
1.3.4 Risco de corte 5
1.3.5 Instruções de segurança importantes .... 5

2. Informação sobre o produto .... 7

2.1 Sumário 7
2.2 Painel de controlo 7
2.3 Informação sobre o produto 8
2.4 Antes de utilizar o seu novo fogão de indução 8
2.5 Especificações técnicas 8

3. Funcionamento do produto.... 8

3.1 Painel de controlo 8
3.2 Escolher os utensílios de cozinha adequados 9
3.3 Utilização da placa de indução 9

3.3.1 Começar a cozinhar 9
3.3.2 Acabar de cozinhar 10
3.3.3 Utilização da função Boost 11
3.3.4 Área flexível 11
3.3.5 Bloqueio dos controlos 12
3.3.6 Controlo do temporizador 13
3.3.7 Tempos de funcionamento por defeito 15

4. Guias de cozinha 15

4.1 Tipos de cozedura 16

4.1.1 Cozer em fogo brando, cozer arroz 16
4.1.2 Cozinhar a carne 16
4.1.3 Sauté 16

4.2 Detecção de pequenos objectos 16

5. Configurações de aquecimento .... 17

7.Resolução de problemas 18

8. Falhas e diagnósticos exibidos 19

9. Instalação 21

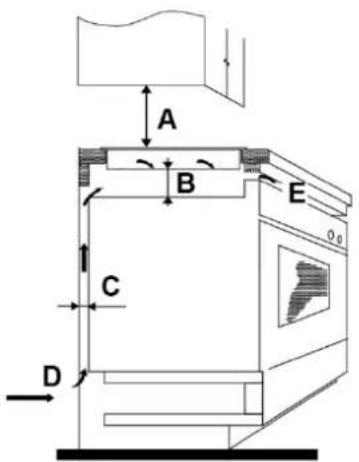

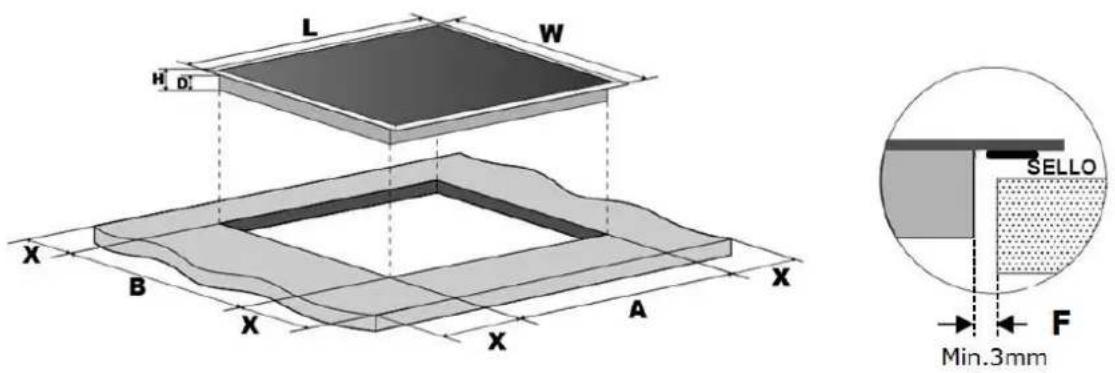

9.1 Seleção do equipamento de instalação 21
9.2 Verificações pré-instalação 23
9.3 Verificações pós-instalação 23
9.4 Antes de fixar os suportes de montagem 23
9.5 Ajustar a posição de suporte 23
9.6 Precauções 24

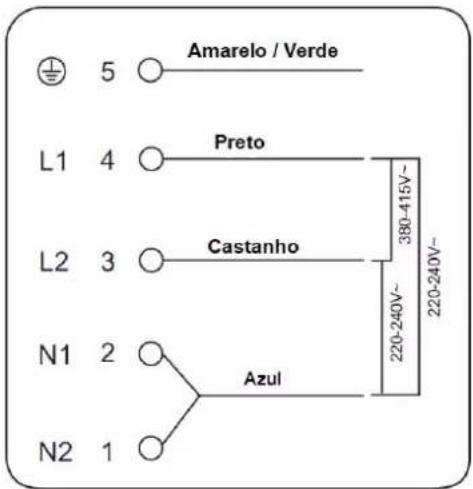

9.7 Ligar a placa à fonte de alimentação 24

10. Condições de garantia 26

1. Introdução

1.1 Avisos de segurança

A sua segurança é importante para nós. Por favor leia atentamente este manual antes de começar a utilizar a placa de indução.

1.2 Instalação

Desligar o aparelho da tomada antes de realizar qualquer trabalho de manutenção na placa de indução. A ligação a uma boa ligação à terra é essencial e obrigatória. As modificações à cablagem doméstica só devem ser efectuadas por um profissional qualificado.

O não cumprimento deste conselho pode resultar em choque eléctrico ou mesmo na morte.

1.2.2 Risco de corte

- A estrutura inferior da placa é afiada.

- Se não for tratada com cuidado, poderá causar ferimentos ou cortes.

1.2.3 Instruções de segurança importantes

Leia atentamente as instruções antes de instalar ou utilizar este aparelho.

Nenhum material ou produto inflamável deve ser colocado sobre este aparelho em qualquer altura.

Dar esta informação às pessoas responsáveis pela instalação do produto, uma vez que pode facilitar a instalação.

Para evitar riscos, este aparelho deve ser instalado em conformidade com estas instruções.

A instalação do aparelho só deve ser efectuada por pessoas qualificadas.

Este aparelho deve ter a sua própria tomada de corrente com o seu próprio interruptor de isolamento para que possa ser desligado da rede eléctrica.

A não instalação correcta deste aparelho pode invalidar qualquer garantia ou responsabilidade da marca.

Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, se lhes tiver sido dada supervisão ou instruções relativas à utilização do aparelho e se compreenderem os perigos envolvidos.

As crianças não devem brincar com o aparelho. A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.

Se o cabo de alimentação for danificado, deve ser substituído pelo fabricante, pelo seu agente de serviço ou por pessoas com qualificações semelhantes, a fim de evitar um perigo.

AVISO: Se a superfície estiver partida, desligar o aparelho para evitar a possibilidade de choque eléctrico.

Não deve haver objectos metálicos tais como facas, garfos ou colheres na superfície do fogão quando o aparelho está ligado.

Não utilizar produtos de limpeza a vapor para limpar o aparelho.

O aparelho não está concebido para ser operado por um temporizador externo ou por um sistema de controlo remoto separado.

ATENÇÃO: perigo de incêndio: não colocar quaisquer objectos sobre as superfícies de cozedura.

O processo de cozedura deve ser controlado. Um processo de cozedura a curto prazo deve ser controlado sem interrupção.

ATENÇÃO: Cozinhar sem supervisão numa placa de cozinha oleada ou untada pode ser perigoso e pode resultar num incêndio. NUNCA tente apagar um incêndio com água: desligar o aparelho e depois cobrir a chama com a tampa ou com um cobertor contra incêndio.

1.3 Funcionamento e manutenção

Nunca cozinhe em cima de um fogão partido ou rachado. Se a superfície da placa estiver partida ou rachada, desligar o aparelho da fonte de alimentação principal e contactar o técnico de serviço. Desligar a placa antes de limpar ou efectuar qualquer manutenção.

O não seguimento deste conselho pode resultar em choque eléctrico ou morte.

1.3.2 Perigo para a saúde

Este dispositivo está em conformidade com as normas de segurança electromagnética. No entanto, as pessoas com marcapassos ou implantes eléctricos devem consultar o seu médico antes de utilizarem este dispositivo para garantir que os seus implantes não serão afectados pelo campo electromagnético.

O não cumprimento deste conselho pode resultar em graves problemas de saúde ou mesmo na morte.

1.3.3 Perigo devido a superfícies quentes

Durante a utilização, as partes acessíveis deste aparelho podem ficar suficientemente quentes para causar queimaduras. Nenhuma parte do seu corpo, vestuário ou outros utensílios de cozinha deve entrar em contacto com a placa de vidro até que a superfície esteja fria.

Não deve haver objectos metálicos tais como facas, garfos ou colheres na superfície do fogão quando este estiver ligado.

Manter as crianças afastadas.

Verificar se as pegas das panelas não tocam noutras zonas de cozedura que estão ligadas à tomada. Manter as pegas fora do alcance das crianças.

O não cumprimento destas instruções poderia resultar em queimaduras.

1.3.4 Perigo de corte

A aresta afiada das lâminas e utensílios de limpeza de bancada expostos quando a tampa de segurança é retirada pode causar ferimentos; guarde-os sempre em segurança e mantenha-os fora do alcance das crianças. A não tomada de precauções pode resultar em ferimentos ou cortes.

1.3.5 Instruções de segurança importantes

Nunca deixar o aparelho sem vigilância durante a sua utilização.

Nunca utilizar este aparelho como superfície de trabalho ou de armazenamento.

Nunca deixar quaisquer objectos ou utensílios na unidade. Não deixar objectos magnetizáveis (tais como cartões de crédito ou cartões de memória) ou equipamento electrónico (computadores, leitores de mp3) perto do aparelho, uma vez que podem ser afectados pelo seu campo electromagnético.

Nunca utilize o aparelho para aquecer a sala.

Após a utilização, desligar sempre a zona de cozedura e a placa de cozedura como descrito neste manual. Ao retirar as panelas depois de cozinhar, verificar se a zona está desligada, não confiar apenas na função de detecção da panela da placa.

Não permitir que as crianças brinquem com o aparelho.

Não colocar objectos que possam ser do interesse das crianças nos armários por cima do aparelho. As crianças poderiam subir para a placa e isto poderia causar lesões graves.

Não deixar as crianças desacompanhadas ou sem supervisão na área onde a placa está localizada.

As crianças e as pessoas com deficiências que possam limitar a sua capacidade de utilizar o aparelho devem ter uma pessoa responsável ou qualificada para as orientar na sua utilização.

Devem ser ensinados a utilizar o aparelho sem perigo para si próprios ou para o seu ambiente.

Não reparar ou substituir qualquer parte do aparelho por si próprio. Todas essas operações devem ser realizadas por pessoal qualificado.

Não colocar ou deixar cair objectos pesados sobre o prato.

Não trepar ao aparelho.

Não utilizar recipientes com arestas vivas ou arrastá-los sobre a superfície do vidro, pois isto pode quebrar o vidro.

Não utilizar esfregões ou qualquer produto de limpeza abrasivo, pois pode danificar a superfície do vidro da placa.

Este aparelho destina-se à utilização em ambientes domésticos e similares, tais como: áreas de cozinha, lojas, escritórios e outros ambientes de trabalho, casas de campo, por clientes em hotéis, motéis e outros ambientes de tipo residencial.

AVISO: O aparelho e as suas partes acessíveis ficam quentes durante a sua utilização.

Evitar tocar nos botões de controlo se eles estiverem quentes.

As crianças com menos de 8 anos de idade devem ser mantidas afastadas do aparelho, a menos que sejam supervisionadas.

CONGRATULAÇÕES sobre a compra do seu novo fogão de indução.

Recomendamos que dedique algum tempo à leitura destas instruções para compreender como instalá-lo correctamente. Para directrizes de instalação, leia por favor a secção de instalação. Leia todas as instruções de segurança antes de utilizar o fogão, e guarde estas instruções para referência futura.

2. Informações sobre o produto

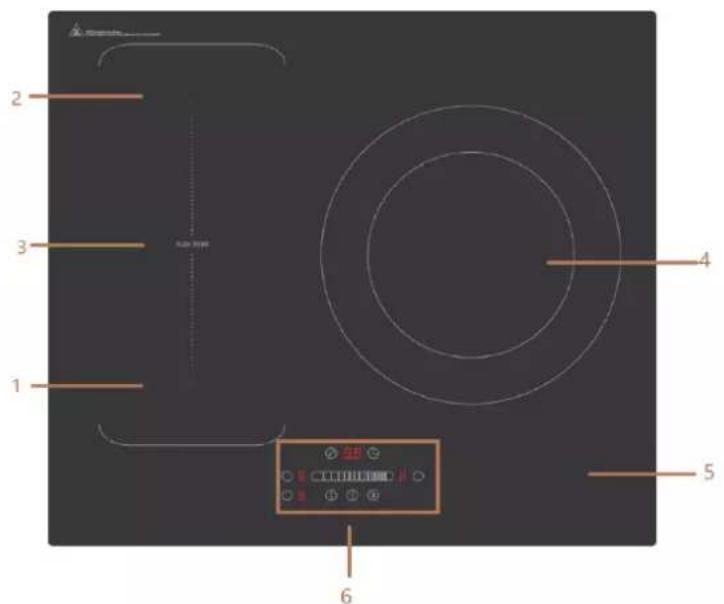

2.1 Vista superior

2 3 1 4 5 6

1. Zona Max. 1900/2000W
2. Zona Max. 1900/2000W
3. Zona Max. 3000/3600W
4. Zona Max. 3000/3600W
5. Placa de vidro
6. Painel de controlo

2.2 Painel de controlo

5 6 88 4 8 8 1 1 B 2 1 3 4

1. Controlo ON/OFF
2. Controlo de área flexível
3. Reforçar o controlo
4. Controlos de selecção de zonas de aquecimento
5. Controlo de fechaduras de chave
6. Controlo do temporizador
7. Controlo deslizante

2.3 Teoría da operação

A cozedura por indução é uma tecnologia de cozedura segura, eficiente e económica. Funciona através de vibrações electromagnéticas que geram calor directamente na panela, em vez de o fazer indirectamente através do aquecimento da superfície do vidro. O vidro é aquecido apenas porque a panela eventualmente o aquece.

placa de vidro cerâmico

bobina de indução

correntes de indução

2.4 Antes de utilizar o seu novo fogão de indução

• Leia este manual, prestando muita atenção à secção "Avisos de Segurança".
• Remover qualquer película protectora na sua placa de indução.

2.5 Especificações técnicas

Modelo	EMIH290FL
Zonas de cozedura	3 Zonas
Voltagem	220-240V~ 50Hz o 60Hz
Energia eléctrica instalada	7400W
Dimensões do produto Fon×W×H(mm)	590X520X62
Dimensões do encaixe A×B (mm)	560X490

O peso e as dimensões são aproximadas. Porque nos esforçamos continuamente para melhorar os nossos produtos, podemos alterar as especificações e designs sem aviso prévio.

3. Funcionamento do produto

Os controlos respondem ao toque, pelo que não é necessário aplicar qualquer pressão.

Use a polpa do dedo, não a ponta do dedo.

Ouvirá um sinal sonoro de cada vez que um toque for registado.

Certifique-se de que os controlos estão sempre limpos, secos, e que nenhum objecto (como um utensílio ou um pano) os cobre. Mesmo uma película fina de água pode tornar os controlos difíceis de operar.

3.2 Escolha de utensílios de cozinha adequados

Use apenas tachos com uma base adequada para placas de indução. Procure o símbolo de indução no rótulo da panela.

• Você pode verificar se o utensílio é adequado para indução usando um ímã. Mova um ímã em direção ao fundo da panela - se você atrair o ímã, a panela é adequada para indução.
• Se você não tiver um ímã:

o 1. Coloque água para esquentar no utensílio que deseja verificar.

o 2. Se Ú não aparecer na tela e a água estiver quente, o utensílio é adequado.

Panelas feitas com estes materiais não são compatíveis: aço inoxidável puro, alumínio ou cobre sem base magnética, vidro, madeira, porcelana, cerâmica e faiança.

Não use panelas com bordas afiadas ou bases curvas.

Certifique-se de que a base da panela está nivelada, deitada sobre o vidro e do mesmo tamanho que a zona de cozedura. Utilizar panelas de diâmetro tão grande como a zona de cozedura seleccionada. Se utilizar uma panela ligeiramente mais larga, a panela funcionará com a máxima eficiência; por outro lado, com uma panela mais pequena, a eficiência pode ser menor. A placa não detecta panelas com uma base inferior a 140mm. Colocar sempre a panela no centro da zona de cozedura.

Se tiver que mover a panela, faça-o levantando-a, nunca deslizando, pois o vidro pode arranhar.

3.3 Utilização da placa de indução

3.3.1 Comece a cozinhar

Tocar no controlo ON/OFF durante três segundos. Depois de ligado, um sinal sonoro soará e todos os ecrãs mostrarão "-" ou "- -", indicando que a placa de indução entrou em modo de espera.

Colocar uma frigideira adequada na zona de cozedura que deseja utilizar.• Certifique-se de que o fundo da panela e a superfície da zona de cozedura estão limpos e secos.
Quando tocar no controlo de selecção da zona de aquecimento, o indicador junto a ele piscará.
Seleccionar uma regulação de calor tocando no botão deslizante:- Se não escolher uma configuração de cozedura no prazo de 1 minuto, a placa de indução desliga-se automaticamente. Deve então voltar ao primeiro passo.- Pode alterar a configuração de cozedura em qualquer altura durante a cozedura.

Se a tela piscar ≧ ≧ alternando com a configuração da cozinha

Significa que:

• a frigideira não é colocada na zona de cozedura correcta ou,
• a frigideira que está a utilizar não é adequada para cozinhar por indução, ou,
• a panela é demasiado pequena ou não está devidamente centrada na zona de cozedura. Não haverá aquecimento, a menos que haja uma panela adequada na zona de cozedura. O visor desliga-se automaticamente após 2 minutos se não for colocada uma bandeja adequada.

3.3.2 Fim da cozedura

Toque no controlo de selecção da zona de aquecimento que deseja desligar.
Desligar a zona de cozedura tocando no deslizador à esquerda. Certifique-se de que o visor mostra "0".
Desligar a placa tocando no controlo ON/OFF.
Cuidado com as superfícies quentes.H mostrará qual a zona de cozedura que está quente ao toque. Desaparecerá quando a superfície tiver arrefecido a uma temperatura segura. Também pode ser utilizado como função de poupança de energia. Se quiser aquecer mais recipientes, utilize a placa de aquecimento que ainda está quente.

3.3.3 Utilização da função Boost

Activar a função Boost
Toque no controlo de selecção da zona de aquecimento.
Ao tocar no controlo Boost Ⓑ, o indicador de zona mostra "P" e a potência atinge o máximo.
Cancelamento da função Boost
Toque no controlo de selecção da zona de aquecimento para a qual pretende cancelar a função Boost.
Toque no controlo "Boost" para cancelar a função "Boost". A zona de cozedura voltará à sua configuração original.

• A função Boost pode ser aplicada a qualquer zona de cozedura.
• A zona de cozedura regressa à sua configuração original após 5 minutos.
• Se a regulação original do calor for igual a 0, voltará a ser 9 após 5 minutos.

3.3.4 Área flexível

Esta zona pode ser utilizada como uma única zona ou como duas zonas diferentes, de acordo com as necessidades de cozedura em qualquer altura.

Esta área flexível é composta por dois indutores independentes que podem ser controlados separadamente.

Como uma única grande área

1. Para activar a área flexível como uma única área grande, toque no controlo da Área flexível.

1. Como uma única grande área, sugerimos as seguintes disposições:

Trem de cozinha com diâmetros de 250 mm ou 280 mm (também é aceitável um trem de cozinha quadrado ou oval).

250mm

280mm

Não recomendamos quaisquer outras utilizações, excepto as três acima mencionadas, uma vez que isto pode afectar a capacidade de aquecimento do aparelho.

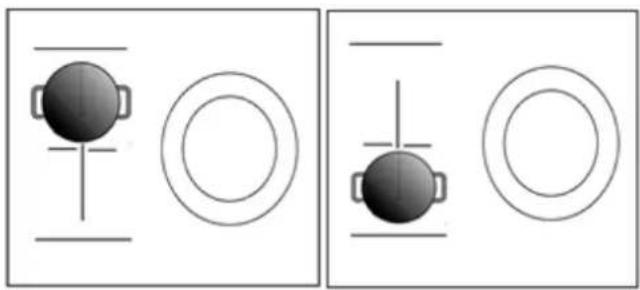

Como duas zonas separadas

Ao utilizar a zona flex como duas zonas separadas, pode ter mais duas zonas de cozedura.

a) Colocar uma panela ou panela no topo do lado direito ou no fundo do fogão (onde se encontra a zona flexível).

(b) Colocar dois contentores em ambos os lados da zona flexível.

Nota: Certifique-se de que o diâmetro da panela é maior do que 12 cm.

3.3.5 Bloqueio dos controlos

Pode bloquear os controlos para evitar uma utilização involuntária (por exemplo, crianças a ligarem acidentalmente as zonas de cozedura).

Quando os controlos são bloqueados, todos os controlos excepto o controlo ON/OFF são desactivados.

Para bloquear os controlos
Pressionar o controlo de bloqueio	O indicador do temporizador exibirá " Lo".
Para desbloquear os controlos
Pressionar e segurar o controlo de bloqueio

Quando a placa está em modo de bloqueio, todos os controlos são desactivados excepto o controlo ON/OFF. ① Pode sempre desligar a placa de indução com o controlo ON/OFF ① em caso de emergência. Quando voltar a ligar o aparelho, deve desbloquear os controlos.

3.3.8 Temporizador

Pode usar o temporizador de duas maneiras diferentes:

a) Pode utilizá-lo como alarme de tempo. Neste caso, o temporizador não desligará nenhuma zona de cozedura quando o tempo definido for ultrapassado.
b) Pode defini-lo para desligar uma ou mais zonas de cozedura depois de decorrido o tempo definido. O tempo máximo é de 99 minutos.

a) Utilização do temporizador como alarme

Se não seleccionar uma zona de cozedura

Certifique-se de que a placa está ligada. Nota: pode utilizar o temporizador mesmo que não seleccione uma zona de cozedura.
Tocar no controlo do temporizador, "10" será mostrado no visor do temporizador e "0" piscará.
Ajustar o segundo dígito do ponteiro dos segundos minutos tocando no deslizador (por exemplo, 5).
Tocar novamente no controlo do temporizador, o "1" irá piscar.
Ajustar o tempo tocando no botão deslizante (por exemplo 9), para que o temporizador seja ajustado para 95 minutos.
Quando a hora é definida, a contagem decrescente começa imediatamente. A exposição mostrará o tempo restante.
A campainha soará durante 30 segundos e o indicador do temporizador exibirá "-" quando o tempo definido tiver terminado.	-- Ⓤ

b) Configurar o temporizador para desligar uma ou mais zonas de cozedura.

Ajustar uma zona
Toque no controlo de selecção da zona de cozedura para a qual pretende definir o temporizador.
Tocar no controlo do temporizador, "10" será mostrado no visor do temporizador e "0" piscará.
Definir o segundo dígito do temporizador tocando no botão deslizante. (por exemplo, 5)
Tocar novamente no controlo do temporizador e o "1" irá piscar.
Ajustar o tempo tocando no botão deslizante (por exemplo 9), para que o temporizador seja ajustado para 95 minutos.
Quando o tempo for estabelecido, começará imediatamente a contagem decrescente. A exposição mostrará o tempo restante. NOTA: O ponto vermelho junto ao indicador do nível de potência acender-se-á indicando que a zona está seleccionada.
Quando a hora for atingida, a zona de cozedura correspondente desliga-se automaticamente.

As outras zonas continuarão a funcionar se tiverem sido previamente actividades.

Ajustamento para mais zonas

Os passos para a criação de mais zonas são os mesmos que para a criação de uma única zona. Ao programar várias zonas de cozedura simultaneamente, os pontos das zonas de cozedura programadas acendem-se. O temporizador aparece no visor. O ponto da zona que corresponde ao tempo indicado pisca de acordo com a figura abaixo: (programado para 15 minutos) (programado para 45 minutos)
Uma vez que o temporizador tenha expirado, a zona de cozedura correspondente é desligada.Depois aparece o temporizador seguinte e o ponto de zona correspondente pisca.	(programado para 30 minutos)
Quando a selecção da zona é premida, o temporizador correspondente é exibido na visualização da hora.

Toque no controlo de selecção da zona de cozedura para a qual deseja cancelar o temporizador.
Quando se toca no controlo do temporizador, o indicador pisca.
Defina o cursor para definir o temporizador para "00" e o temporizador será cancelado.

3.3.9 Tempos de funcionamento pré-definidos

O desligamento automático é uma função de protecção de segurança para a sua placa de indução. Desliga-se automaticamente se alguma vez se esquecer de desligar o fogão. Os tempos de funcionamento predefinidos para vários níveis de potência são mostrados na tabela abaixo:

Nível de potência	1 2	3 4 5	6 7	8 9
Operação por defeito (horas)	8 8	8 4 4	4 2	2 2

Quando a panela é retirada, a placa de indução pode parar imediatamente o aquecimento e a placa desliga-se automaticamente após 2 minutos.

As pessoas com marcapassos devem consultar o seu médico antes de utilizarem este produto.

4. Guía de cozinha

Tenha cuidado ao fritar, pois o óleo e a gordura aquecem muito rapidamente, especialmente se estiver a utilizar o nível máximo de potência: Boost. A temperaturas extremamente elevadas, o óleo e a gordura podem inflamar-se espontaneamente e isto pode apresentar um sério risco de incêndio.

4.1 Conselhos para cozinhar

Quando os alimentos chegam a ferver, reduzir a temperatura.

A utilização de uma tampa reduzirá o tempo de cozedura e poupará energia, retendo o calor.

Minimizar a quantidade de líquido ou gordura para reduzir o tempo de cozedura.

Começar a cozinhar a uma temperatura elevada e reduzir a configuração quando os alimentos são aquecidos.

4.1.1 Cozinhar em lume brando, cozinhar arroz

A fervura ocorre abaixo do ponto de ebulição, cerca de 85°C, quando o líquido nos alimentos começa a borbulhar ocasionalmente. Esta é a chave para sopas e guisados deliciosos porque os sabores se desenvolvem sem cozer em demasia os alimentos.

Algumas receitas, tais como cozinhar arroz pelo método de absorção, podem exigir uma configuração superior para cozinhar correctamente os alimentos no tempo recomendado.

4.1.2 Filete grelhado

1. Levar a carne à temperatura ambiente 20 minutos antes de cozinhar.
2. Aqueça uma frigideira de fundo pesado.
3. Escovar ambos os lados da carne com óleo. Regar uma pequena quantidade de óleo na frigideira quente e depois colocar a carne na frigideira.
4. Virar a carne apenas uma vez durante a cozedura. O tempo exacto de cozedura dependerá da espessura da carne e da forma como a quer cozinhada. O tempo pode variar entre 2-8 minutos por lado. Pressionar o bife para verificar como está cozinhado: quanto mais firme se sente, mais cozinhada é a carne.
5. Deixe a carne descansar durante alguns minutos num prato quente antes de começar a servir.

4.1.3 Para fritar

1. Escolher uma frigideira grande ou wok que seja compatível com a placa de indução.
2. Ter todos os ingredientes prontos, porque a fritura deve ser feita rapidamente.
   Se estiver a cozinhar em grandes quantidades, cozinhe os alimentos em vários lotes.
3. Pré-aquecer a frigideira e adicionar duas colheres de sopa de óleo.
4. Cozinhar primeiro a carne e pô-la de lado, mantendo-a quente.
5. Fritar os legumes. Quando estiverem quentes mas ainda estaladiços, ajustar a zona de cozedura para uma potência mais baixa, e adicionar os molhos correspondentes.
6. Mexer cuidadosamente os ingredientes de modo a que cozinhem através deles.
7. Servir imediatamente.

4.2 Detecção de pequenos artigos

Quando uma panela ou panela não magnética de material impróprio (por exemplo, alumínio), ou qualquer outro objecto (como facas, garfos ou chaves) estiver na panela, a panela entrará em modo de espera em 1 minuto. O ventilador permanecerá ligado por mais um minuto.

5. Configurações de aquecimento

As definições abaixo são apenas directrizes. A configuração exacta dependerá de vários factores, incluindo os utensílios utilizados e o número de artigos que está a cozinhar. Experimente o fogão de indução para encontrar o cenário que melhor lhe convém.

Configuração	Adequado para
1 - 2	Pequenas quantidades de comida.Derreta o chocolate, a manteiga e outros alimentos que podem queimar rapidamente.Cozinhar em fogo brando muito macio.Aquecimento lento.
3 - 4	ReaquecimentoCozinhar em fogo baixoCozinhar arroz
5 - 6	Panquecas
7 - 8	SofritoCozinhar massa
9/P	RefogadoMarcando carneFerver sopasFerver água

O que? Quão?	Importante
Sujidade diária do vidro (impressões digitais, manchas, marcas deixadas pelos alimentos ou derramamentos de alimentos não adoçados no copo)	Desligar a corrente para a placa de cozedura.Limpar a placa de aquecimento quando o vidro tem algum calor residual mas não queima.Enxaguar e secar com um pano seco ou toalha de papel.ou toalha de papel.Voltar a ligar a energia.	Quando a alimentação do fogão é desligada, nenhuma indicação de superfície quente é exibida, mas a área ainda pode queimar. Tenha muito cuidado.Almofadas de decapagem, panos de nylon e agentes de limpeza abrasivos podem riscar vidros. Ler sempre o rótulo para verificar se os panos são adequados.Nunca deixar resíduos de limpeza na placa ou o vidro pode ficar manchado.
Derramamentos, alimentos derretidos e açúcar derretido em vidro	Retirar imediatamente com uma talocha afiada ou espátula adequada para a placa de indução, mas ter cuidado com as superfícies de cozedura quente.Desligar o aparelho da paredeSegurar a lâmina ou ferramenta num ângulo de 30° e raspar qualquer sujidade.Limpar a sujidade derramada com uma toalha de papel ou um pano macio.Seguir os passos 2 a 4 na secção de limpeza da sujidade diária da placa.	Remover as manchas deixadas por resíduos alimentares e derrames de açúcar o mais depressa possível. Se a placa arrefecer, são mais difíceis de limpar e podem até danificar a superfície do vidro.Risco de corte: Quando a cobertura de segurança é removida, as bordas expostas da lâmina são afiadas.Manusear com extremo cuidado e manter sempre as crianças afastadas.
Derrames no painel de controlo	1. Desligar a placa de indução.2. Absorver o derramamento.3. Limpar a área de controlo de toque com uma esponja ou pano húmido.4. Secar completamente a área com uma toalha de papel.5. Voltar a ligar o quadro.	A placa de indução pode apitar e desligar-se, e as funções dos botões de controlo podem não funcionar enquanto houver líquido derramado sobre a superfície. Certifique-se de limpar e secar a área do painel de controlo antes de voltar a ligar a placa de indução.

7. Resolução de problemas

Problema	Causas possíveis Soluções
A placa de indução não se liga.	Sem corrente	Verificar se a placa está ligada à fonte de alimentação e se está ligada. Verifique se há uma falha de energia dentro ou à volta da sua casa. Se tiver verificado tudo e o problema persistir, chame um técnico qualificado.
Os controlos tácteis não são reactivos.	Os controlos estão bloqueados.	Desbloquear os controlos. Ver a secção "Utilização da placa de indução" para instruções.
Os controlos demoram muito tempo a responder	Pode haver alguma água nos botões de controlo, ou pode estar a usar apenas a ponta do dedo para pressionar.	Certifique-se de que os botões de controlo estão secos e use a ponta dos dedos para os tocar.
O vidro está a começar a arranhar	Causado por utensílios de cozinha com arestas ásperas, ou pode estar a utilizar produtos de limpeza inadequados ou abrasivos.	Utilizar utensílios de cozinha com bases planas e uniformes. Ver secções "Escolher os utensílios de cozinha adequados" e "Limpeza e cuidados".
Alguns utensílios de cozinha emitem ruídos crepitantes ou estaladiços.	Isto pode ser causado pela composição do seu pote (camadas de diferentes metais que vibram de diferentes maneiras).	Esta é uma reacção normal dos utensílios de cozinha e não é uma falha da placa de cozedura.
A placa de indução faz um zumbido baixo quando é utilizada uma temperatura alta.	Causado pela tecnologia da placa de aquecimento.	Isto é normal, mas o ruído deve diminuir ou desaparecer quando a regulação de calor é reduzida.
O barulho do ventilador pode ser ouvido vindo da placa.	Foi activado um ventilador dentro da placa de indução para evitar que a electrónica sobreaqueça. Isto pode continuar a funcionar mesmo que se tenha desligado a placa de indução.	Isto é normal e não precisa de fazer nada. Não desligar a energia à placa de indução enquanto o ventilador estiver em funcionamento.
A frigideira não aquece e aparece no visor.	A placa de indução não detecta a frigideira porque não é adequada para a placa.A placa de indução não detecta a frigideira porque é demasiado pequena para a zona de cozedura ou porque não está posicionada correctamente no centro.	Utilizar utensílios de cozinha adequados para a placa de indução.Ver secção: "Escolha de utensílios de cozinha adequados".Colocar a frigideira no centro e certificar-se que a base tem o mesmo tamanho que a zona de cozedura.
A placa de indução ou uma zona de cozedura desliga-se inesperadamente, um aviso sonoro e um código de erro é mostrado no visor.(Normalmente alterna-se com um ou dois dígitos no mostrador do temporizador de cozedura).	Erro técnico.	Tome nota das letras e números que apareceram, desligue a placa de indução da fonte de alimentação e contacte um técnico qualificado.

8. Falhas e diagnósticos exibidos

A placa de indução está equipada com uma função de auto-diagnóstico. Com este teste, o técnico pode verificar o funcionamento de vários componentes sem retirar a placa de cozedura da superfície de trabalho.

Resolução de problemas

1) Código de avaria apresentado ao utilizador e a sua solução:

Código erro	Problema	Solução
Sem recuperação automática
E1	Falha do sensor de temperatura da placa cerâmica: circuito aberto.	Verificar a ligação ou substituir o sensor de temperatura na placa de cerâmica.
E2	Falha no sensor de temperatura da placa de cerâmica: curto-circuito.
Eb	Falha do sensor de temperatura da placa de cerâmica
E3	Sensor de placa cerâmica de alta temperatura.	Aguardar que a temperatura da placa de cerâmica volte ao normal.Tocar no botão "ON/OFF" para repor a unidade.
E4	Falha do sensor de temperatura IGBT - circuito aberto.	Substituir a placa de alimentação de energia.
E5	Falha no sensor de temperatura IGBT - curto-circuito
E6 Alta temperatura do IGBT.		Esperar que a temperatura do IGBT volte ao normal.Prima o botão "ON/OFF" para reiniciar a unidade. Verificar se o ventilador está a funcionar correctamente; Caso contrário, substituir a ventoinha.

E7	A tensão de alimentação é mais baixa do que a tensão nominal.	Verificar se o fornecimento de energia é normal.
E8	A tensão de alimentação é mais alta do que a tensão nominal.	Ligar depois de a fonte de alimentação estar normal.
U1 Erro de comunicação.		Reinserir a ligação entre a placa de visualização e a placa de alimentação de energia. Substituir a placa de alimentação de energia ou a placa expositora.

2) Erros e soluções específicas

Erro	Problema	Solução A Solução B
O LED não se acende quando a unidade está ligada.	Sem corrente	Verificar se a ficha está devidamente ligada e se está a funcionar.
	Falha de ligação da placa de alimentação de energia e da placa de visualização.	Verificar a ligação.
	Placa de alimentação de energia acessória danificada.	Substituir a placa de alimentação acessória.
	O painel de visualização está danificado.	Substituir o painel de visualização.
Alguns botões não funcionam, ou o visor LED não funciona.	O painel de visualização está danificado.	Substituir o painel de visualização.
O indicador do modo de cozedura aparece, mas não começa a aquecer.	Alta temperatura da placa.	A temperatura ambiente pode ser demasiado elevada. A entrada e saída de ar pode ser bloqueada.
	Há uma falha do ventilador.	Verificar se o ventilador está a funcionar, se não estiver, deve ser substituído.
	A placa de alimentação de energia está danificada.	Substituir a placa de alimentação de energia.
O calor pára subitamente durante o funcionamento e o visor pisca "u".	Frigideira inadequada	Utilizar o pote apropriado, de acordo com as instruções do manual.	O circuito de detecção de panelas está danificado, substituir a placa de alimentação de energia.
	Diâmetro do pote demasiado pequeno.
	O fogão sobreaqueceu	A unidade sobreaqueceu. Esperar que volte à temperatura normal. Prima "ON/OFF" para reiniciar a unidade.
Nas zonas de cozedura do mesmo lado (por exemplo, a primeira e segunda zona), "u" aparece no mostrador.	A placa de alimentação de energia e o visor têm um erro de ligação.	Verificar a ligação.
	A secção de comunicação da placa de exposição está danificada.	Substituir a placa de exposição.
	A placa principal está danificada.	Substituir a placa de alimentação de energia.
O motor do ventilador faz um ruído estranho.	O motor do ventilador está danificado.	Substituir o ventilador.

O quadro acima descreve as causas e soluções das falhas mais comuns. Não desmonte a unidade você mesmo para evitar riscos e danos na placa de indução.

9. Instalação

9.1 Seleção do equipamento de instalação

Cortar a superfície de trabalho de acordo com as dimensões mostradas no desenho. Para a instalação e utilização da placa, deve deixar um mínimo de 5 cm à volta do buraco. Certificar-se de que a espessura da superfície de trabalho é de pelo menos 30mm. O material da superfície de trabalho deve ser isolado e resistente ao calor (madeira e fibras semelhantes não devem ser utilizadas como material de trabalho, excepto se forem protegidas e tratadas) para evitar choques eléctricos e deformações causadas pela radiação térmica da zona de cozedura. Consultar o diagrama abaixo:

Nota: A distância de segurança entre os lados da bancada e as superfícies internas da bancada deve ser de pelo menos 3 mm.

Em todas as circunstâncias, certifique-se de que a placa de indução está bem ventilada e que a entrada e saída de ar não estão bloqueadas. Certificar-se de que a placa está em boas condições de funcionamento, como mostra a imagem:

Nota: A distância de segurança entre a placa e o armário por cima da placa deve ser de pelo menos 760mm.

A B E C D 0.0

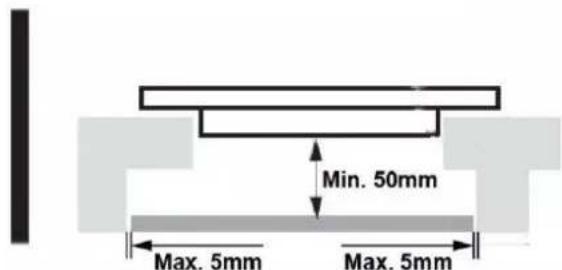

ADVERTÊNCIA: Garantir ventilação adequada

Certifique-se de que a placa está bem ventilada e que a saída e a entrada de ar não estão bloqueadas. Para evitar tocar acidentalmente no fundo quente da placa ou um possível choque eléctrico durante o funcionamento, é necessário colocar um inserto de madeira, fixado com parafusos, com uma distância mínima de 50mm do fundo da placa. Siga o diagrama abaixo:

Existem furos de ventilação em todo o exterior da placa. Deve certificar-se de que estes furos não são bloqueados pela bancada quando a placa é colocada em posição.

- É favor notar que a cola que liga o material plástico ou madeira ao mobiliário deve suportar uma temperatura não inferior a 150°C para evitar que os painéis se descasquem.

- A parede traseira, as superfícies adjacentes e circundantes devem ser capazes de resistir a uma temperatura de 90°C.

9.2 Verificações pré-instalação:

• A superfície de trabalho é plana e nivelada, e não existem partes estruturais que interfiram com as dimensões requeridas.
• A superfície de trabalho é feita de material resistente ao calor e isolado.
• Se a placa for instalada sobre um forno, o forno deve ter um ventilador.
• A instalação cumpre com todos os requisitos dimensionais e normas e regulamentos aplicáveis.
• Foi incorporado na cablagem permanente um interruptor de isolamento adequado que proporciona uma desconexão completa da rede, montado e posicionado para cumprir as regras e regulamentos locais relativos às ligações eléctricas.
• O interruptor de isolamento deve ser de tipo aprovado e deve proporcionar uma separação de contacto de 3 mm em todos os pólos (ou em todos os fios de fase activa se os regulamentos locais de cablagem permitirem esta variação de requisitos).
• O interruptor de isolamento deve ser facilmente acessível ao cliente com o tapete já instalado.
• Consultar as autoridades locais de construção e os estatutos em caso de dúvida sobre a instalação.
• Utilizar acabamentos resistentes ao calor e fáceis de limpar (tais como azulejos de cerâmica) para as superfícies das paredes que rodeiam o tapete.

9.3 Verificações pós-instalação

• O cabo eléctrico não é acessível através de portas de armários ou gavetas.
• Há um fluxo de ar fresco adequado do exterior dos armários para a base da placa de cozedura.
• Se o tapete for instalado por cima de uma gaveta ou armário, deve ser instalada uma barreira de protecção térmica por baixo da base do tapete.
• O utilizador pode aceder facilmente ao interruptor de isolamento.

9.4 Antes de posicionar os suportes de fixação

A unidade deve ser colocada sobre uma superfície estável e lisa (pode utilizar a embalagem como base). Não aplicar força aos controlos que sobressaem da superfície de cozedura.

9.5 Ajuste dos suportes de fixação

Fixar a placa à superfície de trabalho, aparafusando 2 suportes na parte inferior da placa (ver imagem) após a instalação. Ajustar a posição do suporte de acordo com as diferentes espessuras da superfície de trabalho.

Bracket

PLACA MESA SOPORTE A

Sob nenhuma circunstância os suportes podem tocar nas superfícies internas da bancada após a instalação (ver imagem).

9.6 Precauções

1. A placa deve ser instalada por um técnico ou profissional qualificado. O utilizador nunca o deve fazer sozinho.
   2.A placa de indução não deve ser instalada sobre máquinas de lavar louça, equipamento de refrigeração ou máquinas de lavar e secar roupa, uma vez que a humidade pode danificar a placa electrónica.
2. A placa de indução deve ser instalada de tal forma que a dissipação de calor seja óptima para assegurar uma melhor fiabilidade.
3. A parede e a zona de aquecimento por indução acima da superfície de trabalho devem resistir ao calor.
4. Para evitar danos, a camada intermédia e o adesivo devem ser resistentes ao calor.
   6.Um aparelho de limpeza a vapor não deve ser utilizado para limpar a placa de aquecimento.

9.7 Ligar a placa à rede eléctrica

Apenas uma pessoa qualificada pode ligar esta placa de indução à tomada principal. Antes de ligar à rede eléctrica, verifique isso:

1. O sistema de cablagem doméstica é adequado para a energia consumida pela placa.
2. A voltagem corresponde ao valor dado na placa de identificação.
3. As secções transversais do cabo de alimentação podem suportar a carga especificada na chapa de identificação. Para ligar a placa à fonte de
   alimentação principal, não utilizar adaptadores, redutores ou dispositivos de bypass, pois podem causar sobreaquecimento e incêndio.
4. O cabo de alimentação não deve tocar em nenhuma parte quente e deve ser posicionado de modo a que a sua temperatura não exceda 75°C em nenhum momento.
5. Verificar com um electricista se o sistema de cablagem doméstica é adequado sem alterações. Quaisquer modificações só devem ser levadas a cabo por um electricista qualificado.

5 Amarelo / Verde L1 4 Preto 380-415V~ L2 3 Castanho 220-240V~ N1 2 Azul 220-240V~ N2 1

Se o número total de zonas de cozedura da sua placa de indução não for inferior a 4, o aparelho pode ser ligado directamente à rede utilizando uma ligação eléctrica monofásica, como se mostra a seguir.

220-240V~ L N 25A~

Se o cabo for danificado ou precisar de ser substituído, o procedimento deve ser efectuado por um técnico de serviço autorizado, utilizando ferramentas adequadas para evitar quaisquer acidentes.

Se o aparelho for ligado directamente à rede, deve ser instalado um disjuntor multipolar com uma distância mínima de 3 mm entre os contactos.

O instalador deve certificar-se de que a ligação eléctrica foi efectuada correctamente e que está em conformidade com os regulamentos de segurança.

O cabo não deve ser dobrado ou esmagado.

O cabo deve ser verificado regularmente e só deve ser substituído por um técnico autorizado.

A superfície inferior e o cabo de alimentação da placa não são acessíveis após a instalação.

ELIMINAÇÃO: Não elimine este produto como lixo municipal não classificado. Esses resíduos devem ser coletados separadamente para tratamento especial.

Com base na diretiva europeia 2012/19 / UE sobre resíduos de equipamentos elétricos e eletrônicos (WEEE), os eletrodomésticos não podem ser jogados nos recipientes municipais habituais; Eles devem ser coletados seletivamente para otimizar a recuperação e reciclagem dos componentes e materiais que os compõem e reduzir o impacto na saúde humana e no meio ambiente.

O símbolo de lata de lixo riscado é marcado em todos os produtos para lembrar o consumidor da obrigação de separá-los para coleta seletiva. O consumidor deve entrar em contato com a autoridade local ou o vendedor para obter informações sobre o descarte correto de seu aparelho.

CONDIÇÕES DA GARANTIA

Este aparelho é garantido por três anos a partir da data de venda contra todos os defeitos de fabrico, incluindo mão-de-obra e peças sobressalentes. A fim de justificar a data de compra, será obrigatório apresentar a factura ou o recibo de compra. As condições desta garantia aplicam-se apenas a Espanha e Portugal. Se tiver adquirido este produto noutro país, consulte o seu distribuidor para as condições aplicáveis.

EXCLUSÕES DA GARANTIA

1. Controles remotos, borrachas de entrada de drenagem, encaixes e vedações de portas, proteção contra calafetação
2. Danos em esmaltes, tintas, niquelagem, cromagem, oxidação ou outros tipos de peças ou componentes estéticos que não afetam o funcionamento interno do aparelho.
3. Danos nas peças de desgaste devido ao uso, corrosão ou oxidação, sejam causados pelo uso normal do aparelho ou deterioração acelerada devido a circunstâncias ambientais ou climáticas desfavoráveis. Não é adequado para uso ao ar livre.
4. Danos em peças frágeis de vidro, vitrocerâmica, plásticos, puxadores, cestos, portas ou lâmpadas, quando a sua falha ou quebra não seja atribuível a defeito de fabricação.
5. Avarias causadas por causas fortuitas ou acidentes de força maior, ou como consequência de uso anormal, negligente ou impróprio do dispositivo.
6. Responsabilidade civil de qualquer natureza.
7. Danos consequentes no aparelho, desde que não sejam causados por uma avaria interna.
8. Manutenção ou conservação do aparelho: revisões periódicas, ajustes e graxas.
9. Defeitos que possam sofrer acessórios e complementos, adaptadores, cabos externos, bolsas, peças de reposição de todos os tipos, lâmpadas, bem como qualquer peça considerada consumível pelo fabricante.
10. Falhas causadas por instalação incorreta ou ilegal, ventilação inadequada, falta de aterramento em casa, falhas de energia, modificações inadequadas ou uso de peças sobressalentes não originais.
11. Aparelhos usados em aplicações industriais ou para fins comerciais.
12. Aparelhos com número de série ilegível ou alterado.
13. Defeitos ou avarias produzidos como resultado de reparos, modificações ou desmontagem da instalação do dispositivo pelo usuário ou por um técnico não autorizado pelo fabricante, ou como resultado do não cumprimento manifesto das instruções do fabricante para uso e manutenção.
14. Durante o período de garantia é imprescindível manter todos os manuais junto com o equipamento. Se o equipamento for vendido, ou doado, o manual e todos os documentos relacionados devem ser entregues ao novo usuário. Se algum deles for perdido, sua substituição não poderá ser reivindicada.
15. Falhas que tenham origem ou sejam consequência direta ou indireta de: contato com líquidos, produtos químicos e outras substâncias, bem como condições derivadas do clima ou do meio ambiente: terremotos, incêndios, inundações, calor excessivo ou qualquer outra força externa, como insetos, roedores e outros animais que possam ter acesso ao interior da máquina ou seus pontos de conexão.
16. Danos derivados de terrorismo, motim ou tumulto popular, manifestações e greves legais ou ilegais; fatos das ações das Forças Armadas ou das Forças de Segurança do Estado em tempos de paz; conflitos armados e atos de guerra (declarados ou não); reação nuclear ou radiação ou contaminação radioativa; vício ou defeito das mercadorias; factos classificados pelo Governo da Nação como "catástrofe ou calamidade nacional".

O design e as especificações estão sujeitos a alterações sem aviso prévio para melhoramento do produto. Quaisquer alterações ao manual serão actualizadas no nosso sítio web, pode consultar a versão mais recente.

EAS ELECTRIC

SMART TECHNOLOGY

www.easelectric.es

EAS ELECTRIC

SMART TECHNOLOGY

Manual em outras línguas e actualizações:

EAS ELECTRIC
