DS-3E0326P-E - Interruptor Hikvision - Manual de utilização gratuito

Tipo de produto	Switch de rede PoE+ gerenciado
Marca	Hikvision
Modelo	DS-3E0326P-E
Número de portas	26 portas (24 x 10/100 Mbps PoE + 2 x Gigabit SFP/RJ45 combo)
Alimentação PoE	IEEE 802.3af/at, orçamento PoE total 230 W
Alimentação de rede	100-240 V CA, 50/60 Hz
Consumo elétrico	Máx. 250 W (com PoE)
Dimensões (L x P x A)	440 x 200 x 44 mm
Peso	3,2 kg
Temperatura de operação	0 °C a 40 °C
Umidade de operação	10 % a 90 % (sem condensação)
Funções principais	PoE+, VLAN, QoS, IGMP Snooping, gerenciamento Web/SNMP
Instalação	Montagem em rack 19 polegadas ou em superfície plana
Manutenção e limpeza	Desconectar a alimentação, limpar com um pano macio e seco
Segurança	Não expor à umidade, evitar choques, usar uma tomada com terra
Peças de reposição e reparabilidade	Nenhuma peça reparável pelo usuário; contatar o SAC Hikvision
Informações gerais	Conforme CE, classe A, não descartar no lixo doméstico

Perguntas frequentes - DS-3E0326P-E Hikvision

Qual é o orçamento PoE total do switch DS-3E0326P-E?

O orçamento PoE total é de 230 W, distribuído pelas 24 portas PoE (IEEE 802.3af/at).

Posso conectar câmeras IP não PoE neste switch?

Sim, as portas não PoE são compatíveis com equipamentos Ethernet padrão. Para câmeras não PoE, use um injetor PoE ou uma alimentação separada.

Como configurar uma VLAN no DS-3E0326P-E?

Acesse a interface Web através do endereço IP padrão (192.168.1.1) com um navegador. Vá nas configurações de VLAN para criar e atribuir VLANs às portas.

O switch suporta cabeamento Gigabit?

As 2 portas uplink são Gigabit (10/100/1000 Mbps). As 24 portas PoE são Fast Ethernet (10/100 Mbps).

Qual é a temperatura de operação recomendada?

A temperatura de operação é de 0 °C a 40 °C. Evite exposição prolongada a temperaturas extremas.

O que fazer se uma porta PoE não funcionar?

Verifique se o dispositivo alimentado é compatível com PoE (802.3af/at), se o cabo está corretamente conectado e se o orçamento PoE total não foi excedido. Reinicie o switch se necessário.

Este switch é adequado para instalação em rack?

Sim, ele é projetado para montagem em um rack 19 polegadas padrão. Suportes de montagem estão incluídos.

Como redefinir o switch para as configurações de fábrica?

Mantenha pressionado o botão Reset (localizado no painel frontal) por cerca de 10 segundos até que os LEDs pisquem. As configurações serão restauradas.

O switch está em conformidade com as normas de segurança?

Sim, ele possui certificação CE e está em conformidade com as diretivas europeias (EMCD, LVD, RoHS). Trata-se de um produto classe A.

Posso usar cabos com mais de 100 metros?

A norma Ethernet limita o comprimento a 100 metros para cabos de cobre. Além disso, use repetidores ou fibras óticas através das portas SFP.

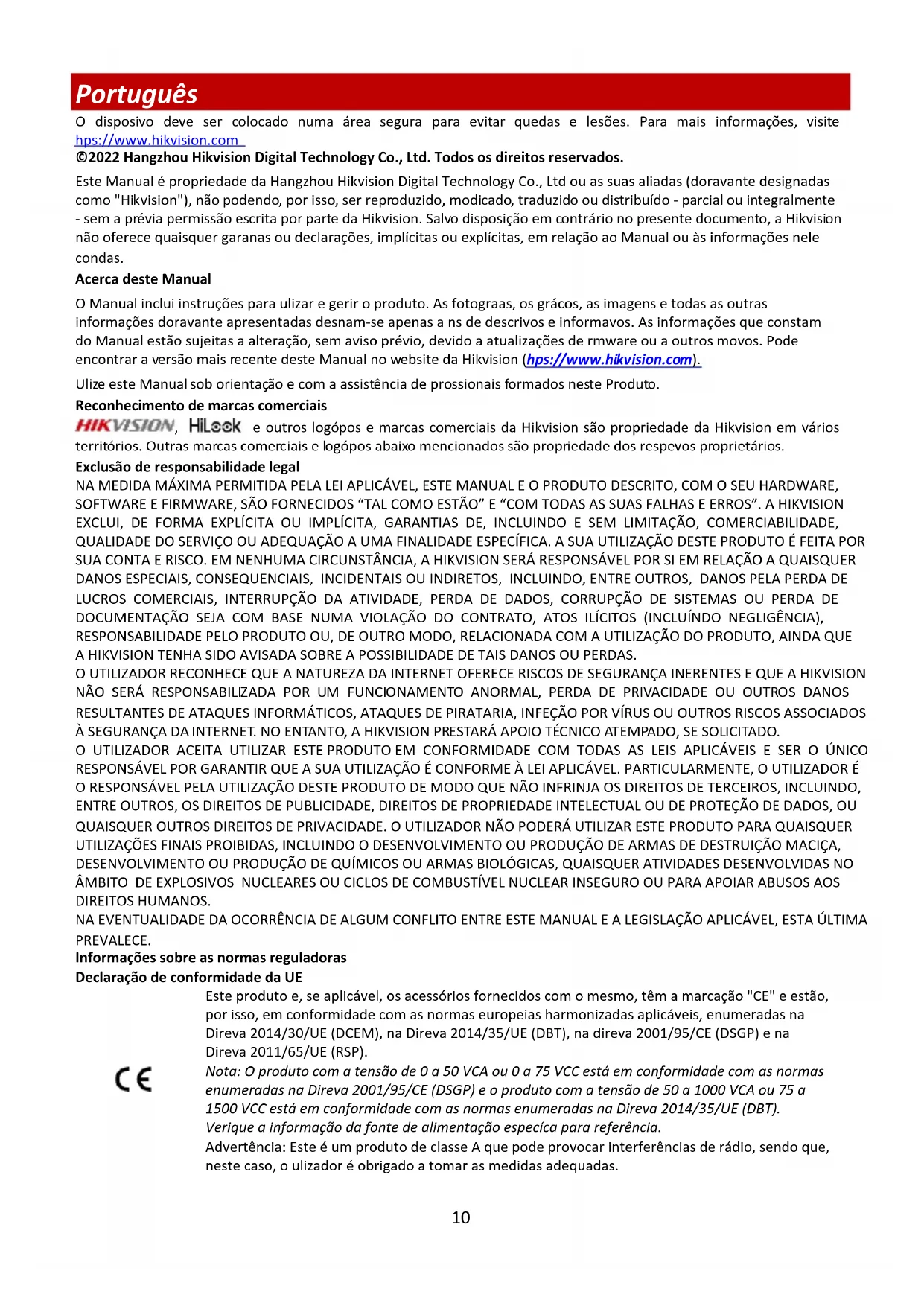

MANUAL DE UTILIZADOR DS-3E0326P-E Hikvision

O dispositivo deve ser colocado numa área segura para evitar quedas e lesões. Para mais informações, visite hps://www.hikvision.com

©2022 Hangzhou Hikvision Digital Technology Co., Ltd. Todos os direitos reservados.

Este Manual é propriedade da Hangzhou Hikvision Digital Technology Co., Ltd ou as suas aliadas (doravante designadas como "Hikvision"), não podendo, por isso, ser reproduzido, modicado, traduzido ou distribuído - parcial ou integralmente - sem a prévia permissão escrita por parte da Hikvision. Salvo disposição em contrário no presente documento, a Hikvision não oferece quaisquer garanas ou declarações, implícitas ou explícitas, em relação ao Manual ou às informações nele condas.

Acerca deste Manual

O Manual inclui instruções para utilizar e gerir o produto. As fotograas, os grácos, as imagens e todas as outras informações doravante apresentadas desnam-se apenas a ns de descrivos e informavos. As informações que constam do Manual estão sujeitas a alteração, sem aviso prévio, devido a atualizações de rmware ou a outros movos. Pode encontrar a versão mais recente deste Manual no website da Hikvision (hps://www.hikvision.com).

Ulize este Manual sob orientação e com a assistência de prossionais formados neste Produto.

Reconhecimento de marcas comerciais

HIKVISION, HiLook e outros logópos e marcas comerciais da Hikvision são propriedade da Hikvision em vários territórios. Outras marcas comerciais e logópos abaixo mencionados são propriedade dos respevos proprietários.

Exclusão de responsabilidade legal

NA MEDIDA MÁXIMA PERMITIDA PELA LEI APLICÁVEL, ESTE MANUAL E O PRODUTO DESCRITO, COM O SEU HARDWARE, SOFTWARE E FIRMWARE, SÃO FORNECIDOS "TAL COMO ESTÃO" E "COM TODAS AS SUAS FALHAS E ERROS". A HIKVISION EXCLUI, DE FORMA EXPLÍCITA OU IMPLÍCITA, GARANTIAS DE, INCLUINDO E SEM LIMITAÇÃO, COMERCIABILIDADE, QUALIDADE DO SERVIÇO OU ADEQUAÇÃO A UMA FINALIDADE ESPECÍFICA. A SUA UTILIZAÇÃO DESTE PRODUTO É FEITA POR SUA CONTA E RISCO. EM NENHUMA CIRCUNSTÂNCIA, A HIKVISION SERÁ RESPONSÁVEL POR SI EM RELAÇÃO A QUAISQUER DANOS ESPECIAIS, CONSEQUENCIAIS, INCIDENTAIS OU INDIRETOS, INCLUINDO, ENTRE OUTROS, DANOS PELA PERDA DE LUCROS COMERCIAIS, INTERRUPÇÃO DA ATIVIDADE, PERDA DE DADOS, CORRUPÇÃO DE SISTEMAS OU PERDA DE DOCUMENTAÇÃO SEJA COM BASE NUMA VIOLAÇÃO DO CONTRATO, ATOS ILÍCITOS (INCLUÍNDO NEGLIGÊNCIA), RESPONSABILIDADE PELO PRODUTO OU, DE OUTRO MODO, RELACIONADA COM A UTILIZAÇÃO DO PRODUTO, AINDA QUE A HIKVISION TENHA SIDO AVISADA SOBRE A POSSIBILIDADE DE TAIS DANOS OU PERDAS.

O UTILIZADOR RECONHECE QUE A NATUREZA DA INTERNET OFERECE RISCOS DE SEGURANÇA INERENTES E QUE A HIKVISION NÃO SERÁ RESPONSABILIZADA POR UM FUNCIONAMENTO ANORMAL, PERDA DE PRIVACIDADE OU OUTROS DANOS RESULTANTES DE ATAQUES INFORMÁTICOS, ATAQUES DE PIRATARIA, INFEÇÃO POR VÍRUS OU OUTROS RISCOS ASSOCIADOS À SEGURANÇA DA INTERNET. NO ENTANTO, A HIKVISION PRESTARÁ APOIO TÉCNICO ATEMPADO, SE SOLICITADO.

O UTILIZADOR ACEITA UTILIZAR ESTE PRODUTO EM CONFORMIDADE COM TODAS AS LEIS APLICÁVEIS E SER O ÚNICO RESPONSÁVEL POR GARANTIR QUE A SUA UTILIZAÇÃO É CONFORME À LEI APLICÁVEL. PARTICULARMENTE, O UTILIZADOR É O RESPONSÁVEL PELA UTILIZAÇÃO DESTE PRODUTO DE MODO QUE NÃO INFRINJA OS DIREITOS DE TERCEIROS, INCLUINDO, ENTRE OUTROS, OS DIREITOS DE PUBLICIDADE, DIREITOS DE PROPRIEDADE INTELECTUAL OU DE PROTEÇÃO DE DADOS, OU QUAISQUER OUTROS DIREITOS DE PRIVACIDADE. O UTILIZADOR NÃO PODERÁ UTILIZAR ESTE PRODUTO PARA QUAISQUER UTILIZAÇÕES FINAIS PROIBIDAS, INCLUINDO O DESENVOLVIMENTO OU PRODUÇÃO DE ARMAS DE DESTRUIÇÃO MACIÇA, DESENVOLVIMENTO OU PRODUÇÃO DE QUÍMICOS OU ARMAS BIOLÓGICAS, QUAISQUER ATIVIDADES DESENVOLVIDAS NO ÂMBITO DE EXPLOSIVOS NUCLEARES OU CICLOS DE COMBUSTÍVEL NUCLEAR INSEGURO OU PARA APOIAR ABUSOS AOS DIREITOS HUMANOS.

NA EVENTUALIDADE DA OCORRÊNCIA DE ALGUM CONFLITO ENTRE ESTE MANUAL E A LEGISLAÇÃO APLICÁVEL, ESTA ÚLTIMA PREVALECE.

Informações sobre as normas reguladoras

Declaração de conformidade da UE

Este produto e, se aplicável, os acessórios fornecidos com o mesmo, têm a marcação "CE" e estão, por isso, em conformidade com as normas europeias harmonizadas aplicáveis, enumeradas na Direva 2014/30/UE (DCEM), na Direva 2014/35/UE (DBT), na direva 2001/95/CE (DSGP) e na Direva 2011/65/UE (RSP).

Nota: O produto com a tensão de 0 a 50 VCA ou 0 a 75 VCC está em conformidade com as normas enumeradas na Direva 2001/95/CE (DSGP) e o produto com a tensão de 50 a 1000 VCA ou 75 a 1500 VCC está em conformidade com as normas enumeradas na Direva 2014/35/UE (DBT).

Verique a informação da fonte de alimentação específica para referência.

Advertência: Este é um produto de classe A que pode provocar interferências de rádio, sendo que, neste caso, o utilizador é obrigado a tomar as medidas adequadas.

2012/19/UE (Direva REEE): Os produtos com este símbolo não podem ser eliminados como resíduos urbanos indiferenciados na União Europeia. Para uma reciclagem adequada, devolva este produto ao seu fornecedor local quando adquirir um novo equipamento equivalente ou elimine-o através dos pontos de recolha adequados. Para obter mais informações consulte:

hp://www.recyclethis.info.

Instruções de segurança:

• Nota: A interface e a temperatura de funcionamento variam de acordo com os modelos. Consulte a cha do produto para ver os detalhes.
• Durante a utilização do produto, o utilizador tem de estar em estrita conformidade com as normas de segurança elétrica do país e região.
• ADVERTÊNCIA: Dois polos/fusível neutro. Após a utilização do fusível, as peças do equipamento que permaneçam energizadas podem representar um perigo durante as operações de manutenção caso o equipamento tenha fusíveis.
• O equipamento deve ser ligado a uma tomada da rede elétrica com terra. (Isto é apenas para equipamento da Classe I.)
• Perigo de choque! Caso o equipamento ulize várias fontes de alimentação, desligue todas as fontes de alimentação antes de realizar qualquer operação de manutenção.
• A tomada deverá estar instalada perto do equipamento e ser facilmente acessível.
• Cerque-se de que a cablagem dos terminais foi efetuada corretamente para ligação a uma fonte de alimenta CA, caso o equipamento permita a utilização de uma tomada não padronizada.
• indica tensão perigosa, por isso, a cablagem externa ligada aos terminais exige a instalação por um técnico qualificado.
• O equipamento foi concebido para ser modicado para ligação a um sistema de distribuição de energia IT.
• Este equipamento não se adequa a utilização em locais onde a presença de crianças seja provável.
• Instale o equipamento de acordo com as instruções constantes deste manual. Para evitar ferimentos, este equipamento deve ser xo corretamente a uma calha DIN, parede ou basdor em conformidade com as instruções de instalação. Nunca coloque o equipamento num local instável. O equipamento pode cair e causar lesões corporais graves ou morte.
• Este equipamento só deve ser montado numa supercie de betão ou outra não combustível.
• Mantenha as peças da estrutura afastadas das lâminas da ventoinha caso o equipamento tenha uma ventoinha. Desligue a fonte de alimentação durante as operações de manutenção.
• Mantenha um espaço livre mínimo de 10 cm à volta do equipamento para assegurar uma venlação suciente. A venlação não deve ser dicultada pela obstrução das aberturas de venlação com materiais como jornais, toalhas de mesa, cornados, etc. As aberturas nunca devem ser obstruídas ao colocar o equipamento em cima de uma cama, sofá, tapete ou outra supercie semelhante.
• Queimadura dos dedos resultante do manuseamento das peças da caixa. Desligue o equipamento, aguarde trinta minutos e só então deverá manusear as peças.
• Não deverão ser colocadas fontes de chama livre, como velas acesas, sobre o equipamento.
• O equipamento não deverá ser exposto a derrames ou salpicos de líquidos e nenhum objeto que contenha líquidos, como vasos, deverá ser colocado sobre o equipamento.
• ADVERTÊNCIA: Este equipamento desna-se a ser utilizado apenas com o respetivo suporte. A utilização com outros pos de suporte (carrinhos, bancadas ou carrinhos de transporte) pode resultar em instabilidade e causar ferimentos. Este suporte desna-se a ser utilizado apenas com o equipamento. A utilização com outro equipamento pode resultar em instabilidade e causar ferimentos.

• PRODUTO LASER DE CLASSE 1
