| Tipo de produto | Eletrificador de cerca |
| Marca | Horizont |
| Modelo | AN490 |
| Alimentação | 12 V CC (bateria recarregável) ou 230/110 V CA via adaptador de rede (ref. 47PSU0010) |
| Número de saídas de cerca | 2 (máxima e baixa), utilizáveis simultaneamente |
| Tensão de saída máxima | Até 9.000 V (indicador de 6 LEDs, por passo de 1.000 V) |
| Indicador de tensão da cerca | 6 LEDs (LED4 a LED9) exibindo a tensão de saída |
| Indicador de estado da bateria | LED2: verde piscante (40-100%), vermelho/verde (20-40%), vermelho (0-20%) |
| Indicador de controle | LED1: verde (funcionamento normal), vermelho (defeito) |
| Indicador de sequência de impulsos | LED3: piscar vermelho se anomalia (intervalo <1s ou impulso omitido >5s) |
| Função Argutector | Teste de isolamento da cerca com 6 níveis (LED4 a LED9); pressionar botão para ativar |
| Circuito economizador de corrente | Adapta automaticamente o consumo ao estado da cerca |
| Aterramento | Estaca de terra longilínea fornecida, a ser cravada em local úmido |
| Montagem | Parede ou poste sólido; não colocar no chão, evitar exposição direta ao sol |
| Manutenção | Recarregar a bateria antes/após o uso e a cada 2 meses em armazenamento; limpar os terminais |
| Segurança | Desligar o aparelho antes de intervir; usar apenas peças originais |
| Acessórios incluídos | Estaca de terra (longilínea) |
| Acessórios opcionais | Adaptador de rede 230/110 V (ref. 47PSU0010), bateria 12 V recarregável |
| Dimensões (C x L x A) | Não fornecidas pelo fabricante |
| Peso | Não fornecido pelo fabricante |
Perguntas frequentes - AN490 Horizont
Perguntas dos utilizadores sobre AN490 Horizont
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Cerca em formato PDF gratuitamente! Encontre o seu manual AN490 - Horizont e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. AN490 da marca Horizont.
MANUAL DE UTILIZADOR AN490 Horizont
PT Manual de instruções Cerca Eléctrica
EN Operating manual of the hotshock AN490
PT Manual de instruções do aparelho da vedação eletrificada hotshock AN490
em combinação com as indicações de implementação e de segurança para aparelhos da vedação eletrificada SECURA ANIMAL ou SECURA SECURITY (www.horizont.com/securaanimal ou www.horizont.com/securasecurity)
Instruções gerais de segurança
O aparelho da vedação deve ser desligado antes de qualquer intervenção!
Informações sobre o manual de instruções
O manual de instruções fornece indicações importantes sobre o manuseamento do aparelho Os dados técnicos nas instruções
foram todos criados ou reunidos com o máximo cuidado. Apesar disso, não se podem excluir erros. Alertamos que não se assume a responsabilidade jurídica ou garantia por consequências resultantes de
indicações erradas. Agradecemos que nos comunique eventuais erros
sempre que for pertinente. Um trabalho seguro pressupõe o cumprimento das indicações de segurança prescritas e das instruções de manuseamento. Além disso, devem ser cumpridos os regulamentos locais de prevenção de acidentes válidos no local de utilização do aparelho, assim como os regulamentos gerais de segurança.
O manual de instruções deve ser lido com atenção antes de iniciar qualquer trabalho!
Faz parte do produto e deve ficar guardado perlo do aparelho, de modo a poder ser consultado pelo pessoal a qualquer momento.
Se vender ou passar este produto a outros, entregue também estas instruções. As imagens nestas instruções não são forçosamente à escala para uma melhor representação das situações e podem mesmo divergir ligelramente do modelo real.
1. Descrição e composição do produto
O aparelho emite impulsos de voltagem a uma vedação ligada. O aparelho é ligado e desligado (e alterna entre diversos modos de operação) através de um interruptor de pressão ①.
Atenção! Utilizar apenas os componentes adicionais opcionais especificadas pelo fabricante!
2. Montagem e instalação
Montagem:
O aparelho pode ser montado opcionalmente numa parede ou num pilar sólido. A haste de terra (haste longitudinal) deve ser cravada o mais fundo possível no solo, num local húmido, e ligada ao terminal de terra ( 12 ) do aparelho com um arame resistente à corrosão.
Ligar os terminadores ao terminal com o símbolo de um relâmpago (You ♦( ♦).
36
O aparelho estará protegido contra a humidade apenas se for montado corretamente. Proteger da radiação solar direta. Não operar o aparelho estando o mesmo pousado no chão. Instalar o aparelho num local que não apresente risco de incêndio.
O aparelho tem duas saídas de vedação: ②1 (4 = máximo; ③2 ≠ reduzi-do.
Ambas as saídas podem operar simultaneamente vedações separadas. Um curto-circuito na saída de vedação reduzida pouca influência tem sobre a saída máxima, sendo que um defeito na saída máxima desce ainda mais a saída reduzida. Na ligação de duas vedações é apenas representada a saída de vedação máxima na indicação.
Ligação à terra:
Uma boa ligação à terra da vedação é essencial para o bom funcionamento e o desempenho ideal do aparelho; por isso, a ligação à terra devia ser realizada num lugar bastante húmido e cheio de vegetação.
Em caso de solo seco e vedação longa deve ser colocado um fio de terra adicional com ligações intermediárias (a cada 50 m) ao longo da vedação.
Instalação com uma bateria de 12 V:
Ligar a bateria de 12 V (vermelho + / preto -), assegurando que os terminais polares estão limpos e que a polaridade está correta. Em caso de polaridade incorreta o aparelho não arranca.
CUIDADO!
Utilizar apenas baterias de 12 V recarregáveis e carregá-las apenas em locais bem ventilados. Desconectar a bateria do aparelho durante o processo de carga. A bateria deve ser carregada antes e após cada utilização, bem como durante o armazenamento a longo prazo (a cada 2 meses) e deve ser desconectada do aparelho.
Instalação com adaptador de rede 230 V/110 V
Para operação a 230V utilizar apenas o adaptador de corrente
47PSU0010EU /UK /US, como é indicado na placa do aparelho!
Instalação com 230 V/110 V:
Inserir a ficha de rede do aparelho na tomada.
CUIDADO!
O aparelho dispõe de uma função AUTO-ON, de modo que o aparelho possa iniciar depois de ligado à rede de alimentação.
hotshock AN490
horizont
3. Colocação em funcionamento
Ligar o aparelho com o interruptor de pressão (1). Após 1 segundo ouve-se um "tique-taque" regular ao ritmo dos impulsos, o aparelho está a funcionar. O aparelho emite impulsos à vedação e acende-se um LED.
Se o LED de estado não acender, existe um problema na alimentação da tensão.
Colocação em funcionamento do aparelho de rede
O aparelho arranca automaticamente depois de ser ligado à alimentação da tensão. Após 1 segundo ouve-se um "tique-taque" regular ao ritmo dos impulsos, o aparelho está a funcionar.
O aparelho emite impulsos à vedação e acende-se um LED.
Se o LED de estado não acender, existe um problema na alimentação da tensão
Verifique a ligação à terra:
É provocado um curto-circuito a uma distância de cerca de 50 metros do aparelho da vedação com uma haste metálica cravada no solo contra o arame da vedação (não de plástico). O aparelho da vedação devia ter agora aceso apenas no máximo 1 LED (solo húmido) ou no máximo 2 LEDs (solo seco) (Fig. 5 LED 9 e 8). Caso contrário, deve aumentar o número e/ou o comprimento das hastes de terra.
4. Descrição da operação
Indicador da bateria:
O indicador de bateria (LED 2) fornece informações sobre a tensão da bateria ou da pilha. Se a tensão de carregamento do painel solar for superior à tensão da bateria/pilha, o indicador solar acende com uma luz verde continua: O painel solar carrega a bateria de 12 V, mas não a pilha de 9 Volts.
Indicador da tensão da vedação:
Os 6 LEDs (LED4 - LED9) indicam a tensão de saída da vedação em níveis de 1000 V. O indicador lê-se a partir da esquerda.
Para a condutância de corrente devem acender no mínimo 3 LEDs (3000 V), caso contrário, a tensão é muito baixa.
Causas possíveis:
- Com vedação: Forte vegetação na vedação, isoladores fracos, curto-circuito em estacas de metal ou vedação muito longa - Sem vedação: aparelho com defeito, contactar a Assistência
Modo de poupança de energia:
Um modo de poupança de energia incorporado adapta automaticamente o consumo elétrico ao estado da vedação. Isto traduz-se num consumo de energia menor em cercas bem isoladas e um maior consumo de energia em cercas mal isoladas (descargas devido à vegetação, etc.).
Os 6 LEDs ( LED 4 até 9) indicam o isolamento da vedação através do indicador Argutector em 6 níveis. O indicador lê-se a partir da direita. Se os 6 LED acendem, o isolamento da vedação é bom e é necessária pouca energia para manter a condutância da corrente. Quanto menor o número de LED acesos, pior é o isolamento da vedação por descargas (vegetação,
queda de ramos sobre a vedação, curto-circuito, má ligação à terra). É necessário um aumento de energia para manter a condutância da corrente na vedação.
Se premir o botão, ativa o teste Argutector.
Se o LED (1) não acender a vermelho, o isolamento da vedação é bom e é necessária pouca energia para manter a condutância da corrente. Se o LED (1) acender a vermelho, o isolamento da vedação é mau devido as descargas (vegelação, queda de ramos sobre a vedação, curto-circuito, má ligação à terra). É necessário um aumento de energia para manter a condutância da corrente na vedação.
5. Manutenção

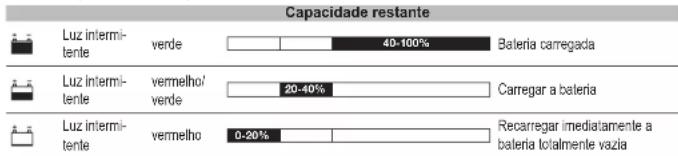

Tabela 13 (bateria de 12 V)
bar
Capacidade restante | Category | Luz intermitente | verde | 40-100%A bateria deve ser recarregada, o mais tardar, quando tiver descarregado 80% (alinda 20% da capacidade restante) a fim de evitar um descarregamento total. O indicador da bateria acende (LED2):
Tenha em atenção que estes valores podem variar dependendo da temperatura e desvios de medição.
Atenção!
Se for usado um sistema solar
Realizar um teste à pilha ou bateria apenas no início do dia (sem alimentação elétrica - cobrir o painel)
6. Desmontagem, desmantelamento, armazenamento e transporte
Desmontagem, desmantelamento
Antes de iniciar a desmontagem:
- Desligar o aparelho.
- Desligar toda a alimentação elétrica do aparelho.
- Afastar os melos auxiliares e de serviço e todos os restantes materiais de processamento e eliminá-los sem prejuízo para o ambiente.
De seguida, limpar devidamente os módulos e os componentes e desmantelá-los de acordo com os regulamentos locais de proteção no trabalho e prevenção de acidentes.
Armazenamento, transporte
Certifique-se que o aparelho é armazenado ou transportado sempre desligado.
NOTA!
Certifique-se que as baterias são guardadas em espaços secos e ventilados.
7. Avaria e reparação
AVISO!
As reparações só podem ser realizadas por pessoal qualificado.
Utilizar apenas as peças de reposição especificadas pelo fabricante.
Reservado o direito a alterações técnicas!
Monitorização da sequência de impulsos
O aparelho possui uma monitorização da sequência de impulsos para impedir a emissão de energias proibidas para a vedação ou para não falharem impulsos, o que comprometeria a condutância da corrente. Se a sequências de impulsos ficar abaixo de 1 segundo ou se não houver impulsos durante mais de 5 segundos, o LED3 vermelho pisca. As possíveis causas são relâmpagos, descargas constantes na vedação, danos no aparelho. A monitorização da sequência de impulsos destina-se a aumentar a segurança e funciona de forma completamente autonoma da produção de impulsos, e por isso pode levar, em determinados modos de operação, a uma indicação erronea. Se a monitorização da sequência de impulsos apresentar um erro mesmo depois de reiniciar o aparelho e no modo "normal", deve enviar o aparelho para reparação.
O CONTROL LED (LED1) fica verde quando o aparelho esta a funcionar sem problemas. Se o LED estiver vermelho, há uma falha.
Tabela 14
| Erro Exibição Resolução | ||
| Bateria com menos de 40% de capacidade | LED pisca alternadamente vermelho/verde Carregar a bateria | |
| Bateria com menos de 20% de capacidade | LED pisca vermelho Carregar a bateria | |
| Tensão de segurança dema-slado baixa | Nem todos os LEDs da indicação da tensão da vedação estão verdes | Ajustar o modo normal |
| Vegetação, curtos-circuitos na vedação | Nem todos os LEDs da indicação Argulector estão verdes | Libertar a vedação de descar-gas (vegetação, curto-circuitos, etc.) |

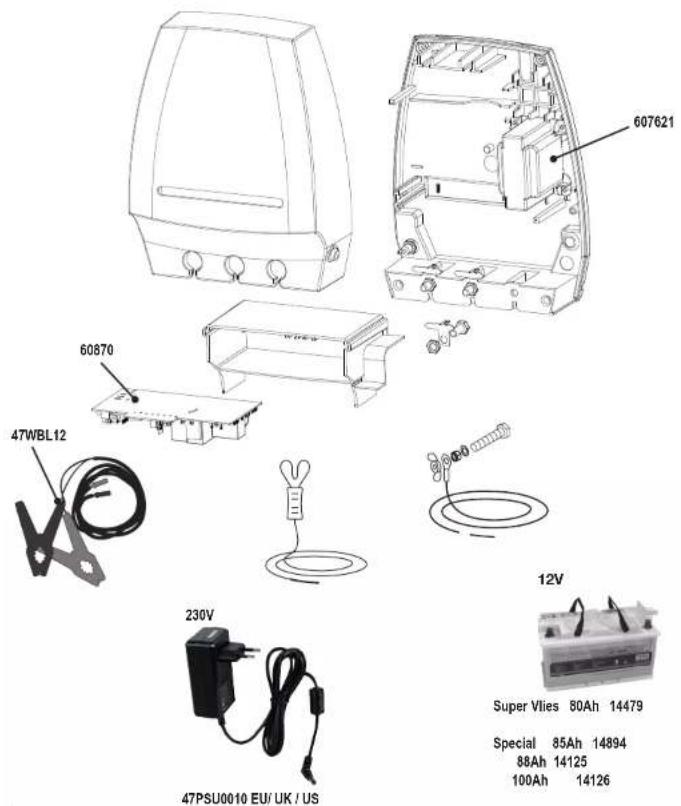

Fig. 1
Fig. 2
PT comprimento máximo da cerca
DE max. Zaunlänge
NL max. afrastering lengte
