CCE116/1X/4U - Exaustor de cozinha CANDY - Manual de utilização gratuito

Marca	Candy
Modelo	CCE116/1X/4U
Tipo de produto	Coifa de cozinha
Utilização	Apenas doméstico
Instalação	Parede, exaustão externa ou reciclagem
Altura de instalação recomendada	65 a 75 cm acima do fogão
Número de velocidades	3 (mínima, intermédia, máxima) + função booster
Iluminação	LED, potência máx. 1,5 W (conjunto lâmpada + soquete + cabo)
Filtro de gordura	Limpeza mensal para evitar riscos de incêndio
Filtro de carvão ativado	Substituição anual (apenas no modo reciclagem)
Alimentação elétrica	220-240 V ~ 50 Hz, classe I (aterramento obrigatório)
Fusível recomendado	3 amperes
Diâmetro do duto de exaustão	150 mm (interno)
Materiais	Aço inoxidável e vidro
Potência de sucção	Motor centrífugo de alto desempenho (ruído moderado)
Reparabilidade	Lâmpadas e filtros substituíveis
Serviço pós-venda	Contatar o serviço ao consumidor com o número de série (16 dígitos começando com 3)
Normas ambientais	Em conformidade com a diretiva REEE 2012/19/UE

Perguntas frequentes - CCE116/1X/4U CANDY

Como instalar a coifa Candy CCE116/1X/4U?

A instalação deve ser realizada por uma pessoa qualificada. Fixe o suporte na parede, coloque a coifa a uma altura de 65 a 75 cm do fogão. Para exaustão externa, use um duto de 150 mm de diâmetro. Se optar pela reciclagem, instale os filtros de carvão ativado. Conecte a uma tomada com aterramento.

Como limpar o filtro de gordura?

O filtro de gordura deve ser limpo pelo menos uma vez por mês com um produto doméstico ou na máquina de lavar louça. Um filtro sujo pode reduzir a eficiência e apresentar risco de incêndio.

Quando deve substituir o filtro de carvão ativado?

O filtro de carvão ativado deve ser substituído no mínimo uma vez por ano, mais frequentemente se a coifa for usada intensivamente. É necessário apenas no modo reciclagem (sem exaustão externa).

Como trocar a lâmpada da coifa?

Desconecte o aparelho, remova a placa de vidro desapertando os parafusos. Desconecte o conector, remova o conjunto lâmpada, soquete e cabo. Substitua por um conjunto idêntico (LED máx. 1,5 W). Remonte na ordem inversa.

A coifa vibra muito, o que fazer?

Verifique se a coifa está corretamente fixada no suporte de parede. Se a vibração persistir, é possível que a turbina esteja obstruída ou o motor mal fixado. Desligue o aparelho e chame um profissional.

Por que a sucção está fraca?

Certifique-se de que a altura entre a coifa e o fogão está entre 65 e 75 cm. Verifique se o filtro de gordura não está saturado. No modo reciclagem, o filtro de carvão deve estar em boas condições.

A coifa não liga mais, o que verificar?

Verifique se o cabo de alimentação está conectado e se a tomada funciona. Se a iluminação estiver com defeito, substitua a lâmpada. Se o motor não funcionar, contate o serviço pós-venda.

Posso usar a coifa sobre um fogão a gás com mais de 4 bocas?

Não, a coifa não é destinada a ser instalada sobre um fogão com mais de quatro queimadores. Respeite esta limitação para evitar riscos.

Como ativar a função booster?

Pressione o botão de velocidade máxima (botão 4 em algumas configurações). A coifa funciona em potência máxima por 5 minutos e depois retorna à velocidade anterior.

Onde encontrar o número de série da minha coifa?

O número de série (16 dígitos começando com 3) está no certificado de garantia ou no próprio aparelho. É necessário para contatar o serviço pós-venda.

MANUAL DE UTILIZADOR CCE116/1X/4U CANDY

CUMPLIMIENTO DE DIRECTIVAS 32

MANUAL DE INSTALAÇÃO E

UTILIZAÇÃO

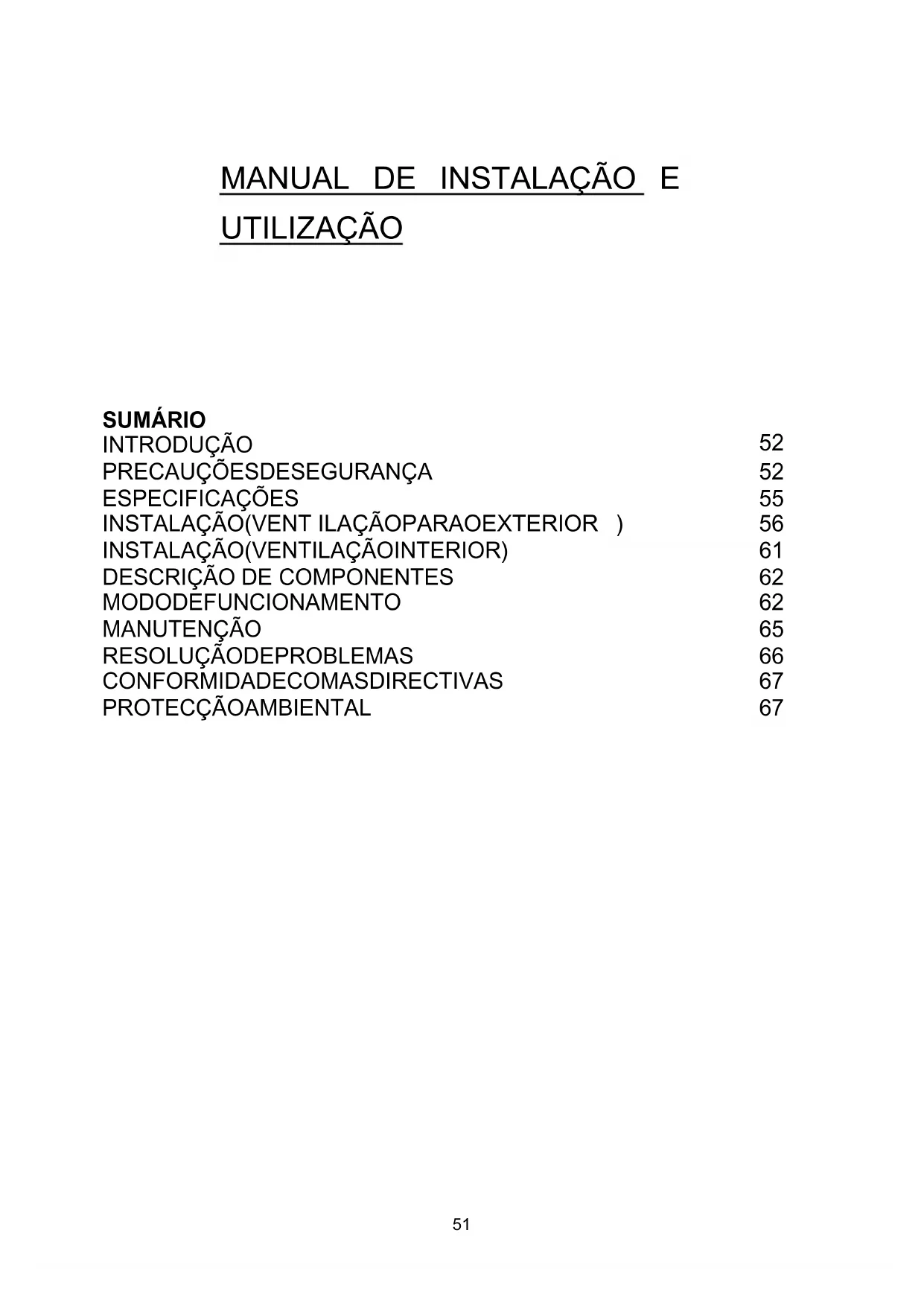

SUMÁRIO

INTRODUÇÃO 52

PRECAUÇÕESDESEGURANÇA 52

ESPECIFICAÇÕES 55

INSTALAÇÃO(VENT ILAÇÃOPARAOEXTERIOR ) 56

INSTALAÇÃO(VENTILAÇÃOINTERIOR) 61

DESCRIÇÃO DE COMPONENTES 62

MODODEFUNCIONAMENTO 62

MANUTENÇÃO 65

Muito obrigado por ter escolhido este modelo

Este manual de instruções foi concebido para lhe fornecer todas as instrução de instalação, utilização e manutenção do aparelho.

Para que consiga utilizar o aparelho correctamente, por favor leia o manual instruções cuidadosamente antes de instalar e utilizar a chaminé.

Este electrodoméstico foi concebido com materiais de alta qualidade e com design aerodinâmico. Equipado com um motor de grande potência e um ventilador centrifugo, também é dotado de grande poder de sucção, baixo r de ruído, filtro anti-gordura e grande facilidade de montagem e instalação.

PRECAUÇÕES DE SEGURANÇA

Nunca deixe que crianças operem com o aparelho

Esta chaminé exaustor foi concebido apenas para uso doméstico, não está preparado para funcionar em barbecues, restaurantes de grelhados ou outras finalidades comerciais.

O filtro da chaminé deve ser limpo regularmente para que se mantenha em boas condições de utilização.

A limpeza deve ser feita de acordo com as instruções deste manua longe de fontes de perigo, calor ou fogo.

Não deve ser apoiado ou encostado directamente ao fogão ou placa

A cozinha deve ser mantida em boas condições de limpeza e segurança.

Antes de ligar este electrodoméstico, confirme se o cabo de alimentação eléctrica está em boas condições. Se o cabo de alimentação fornecido estiver danificado, este deve ser substituído apenas por um professional qualificado e certificado.

Deve existir, na cozinha onde o aparelho for instalado, uma boa ventilação sempre que este funcione ao mesmo tempo que esquentadora caldeiras ou outros aparelhos que consumam gás ou outros combustíveis

O ar que é extraído por esta chaminé não deve sair ou se descarregado pelo mesmo local por onde se escoam fumos ou outros gases de combustível a ser consumido;

Regulations concerning the discharge of air have to be fulfilled. Este aparelho não foi concebido para ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais

reduzidas, falta de experiência e conhecimento, a menos que sejam supervisionadas e tenham sido dadas instruções específicas por parte de uma pessoa que zele pela segurança dessa pessoa.

As crianças devem ser supervisionadas para que se garanta que nã brincam com este electrodoméstico.

Nunca faça fogo (mesmo que seja “flambé”) junto desta chaminé A chaminé não deve ser instalada por cima de um fogão que tenh mais de 4 queimadores ou zonas de aquecimento.

Ligue este equipamento exclusivamente a uma tomada com ligação à terra. Se tiver dúvidas, esclareça-as com um professional qualificado na matéria.

O não cumprimento destas instruções pode resultar em morte, incêndio ou choque eléctrico.

A lâmpada usada neste produto não é adequada para uso na iluminação de uma sala.

O objetivo desta lâmpada é fornecer iluminação para uso do produto.

Instalação elétrica

Toda a instalação deve ser realizada por uma pessoa competente ou qualificada.

eletricista. Antes de ligar a fonte de alimentação, certifique-se de que tensão corresponde à tensão na placa de classificação.

Conexão direta

O aparelho deve ser ligado directamente à corrente usando um disjuntor omnipolar com uma abertura mínima de 3mm entre os contatos.

O instalador deve assegurar que a conexão elétrica correta tenha foi feito e que está de acordo com o diagrama de fiação.

O cabo não deve estar dobrado ou comprimido.

Verifique regularmente a ficha de alimentação e o cabo de alimentação quanto a danos.

Se o cabo de alimentação estiver danificado, deve ser substituído por um cabo especial ou montagem disponível do fabricante ou seu agente de serviço.

AVISO: Este é um aparelho da Classe I e DEVE ser aterrado

Este aparelho é fornecido com um cabo de rede de 3 cores segue:

Castanho = L ou Viver

Azul = N ou Neutro

Verde e amarelo = E ou Terra

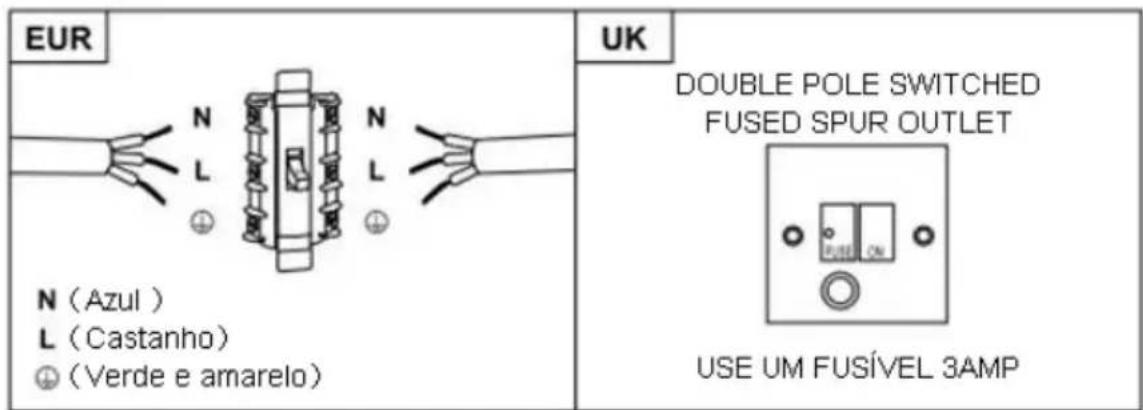

EUR N (Azul) L (Castanho) ⊕ (Verde e amarelo) UK DOUBLE POLE SWITCHED FUSED SPUR OUTLET USE UM FUSÍVEL 3AMP

O fusível deve ser classificado em 3 Amps.

Lista de acessórios para instalação standard

Especificações	Imagem ilustrativa	Qtd
Revestimento		1
Zona de cima da chaminé		1
Zona de baixo do da chaminé		1
Calha de baixo da chaminé		1
Calha de cima da chaminé		1
Calha para pendurar		1
8 buchas 8× 6 de cor branca		9
ParafusosST4.0×30		9
7.2 parafusosST4.0×8		2

INSTALAÇÃO (ventilação para o exterior - fixação na parede

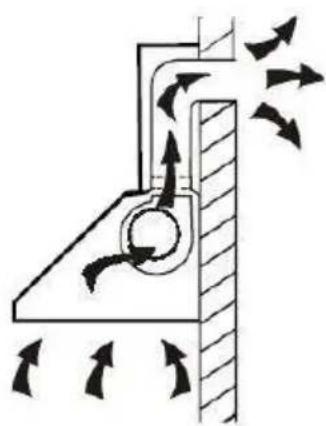

Se tiver uma saída de ar para o exterior, o exaustor pode ser ligado com demonstrado na imagem em baixo, por meio de uma conduta de extracção (esmalte, alumínio, tubo flexível de material que não seja inflamável e que tenha um diâmetro interior de 150 mm).

1. Antes da instalação desligue a a alimentação e retire a tomada da ficha por questões de segurança.

1. A chaminé deve ser colocada a uma distância de 65 a 75 cm acir do fogão ou placa para se conseguirem os melhores resultados

65cm 75cm

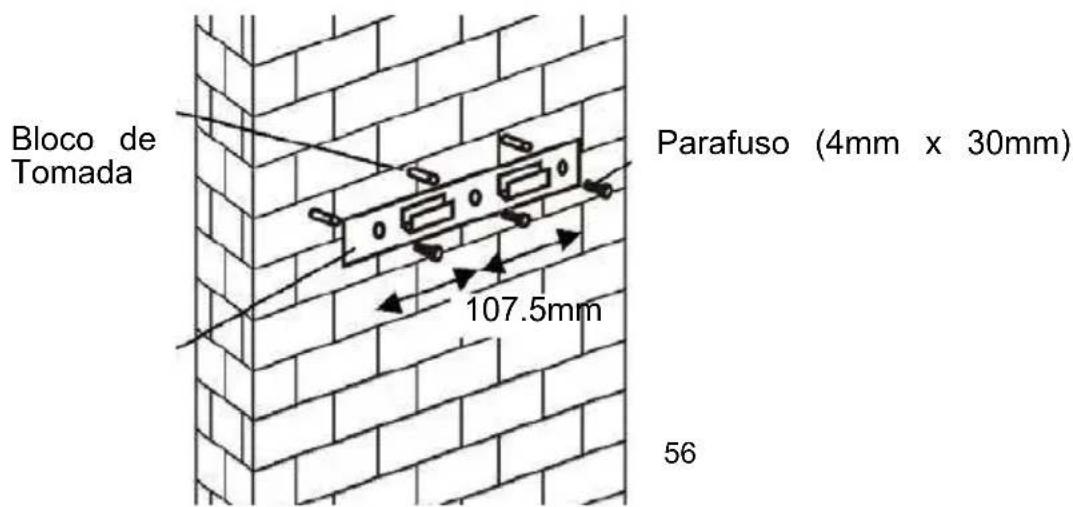

1. Fa ça 3 ori fíci os de 8mm para colocar o suporte. Ajuste o suporte à parede com os parafusos e aperte-os até o suporte estar bem fixado.

Bloco de Tomada Parafuso (4mm x 30mm) 107.5mm 56

II 119

Para modelos com painel inclinado

- Necessita de fazer buracos extra de 2 x8mm e fixar com parafusos antes da instalação

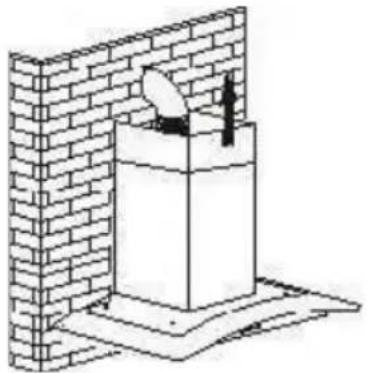

Tubodeexaustão Chaminé

6.

i. Coloque a parte de vidro na posição correcta, no extremo da chaminé.

ii. Aperte os 4 parafusos, mas não faça demasiada força para não correr o risco de partir ou rachar o vidro. Molhe ligeiramente antes de apertar os parafusos.

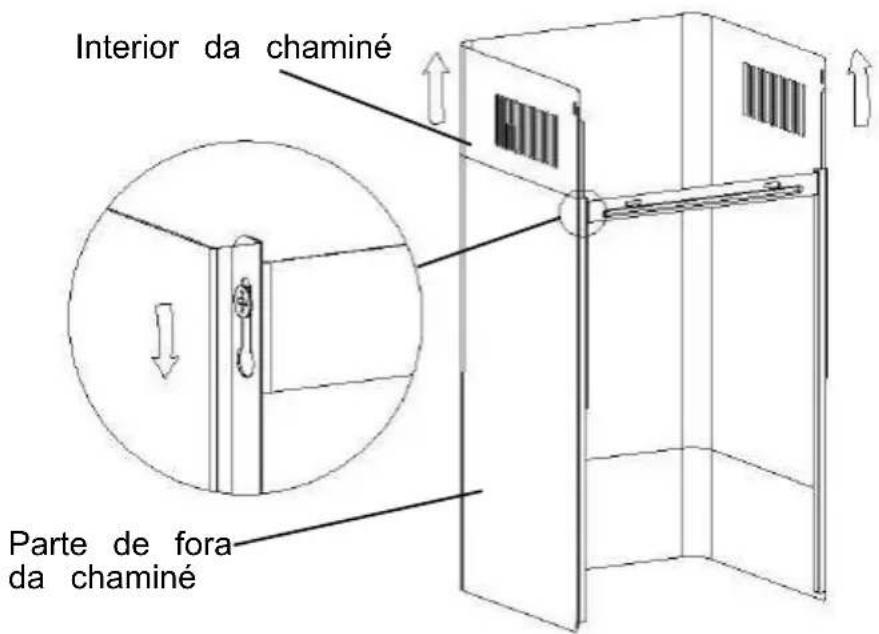

i.Coloque a parte de dentro da chaminé dentro da parte exterior e ajuste até à altura pretendida.

ii. Faça deslizar a chaminé para ajustar a altura. Deve deslizar a parte de dentro e a parte de for a até obter a altura pretendida. Quando a altura desejada for alcançada, fixe os parafusos no orifício para fixar as duas partes da chaminé, conforme mostram as imagens.

Interior da chaminé Parte de fora da chaminé

8.

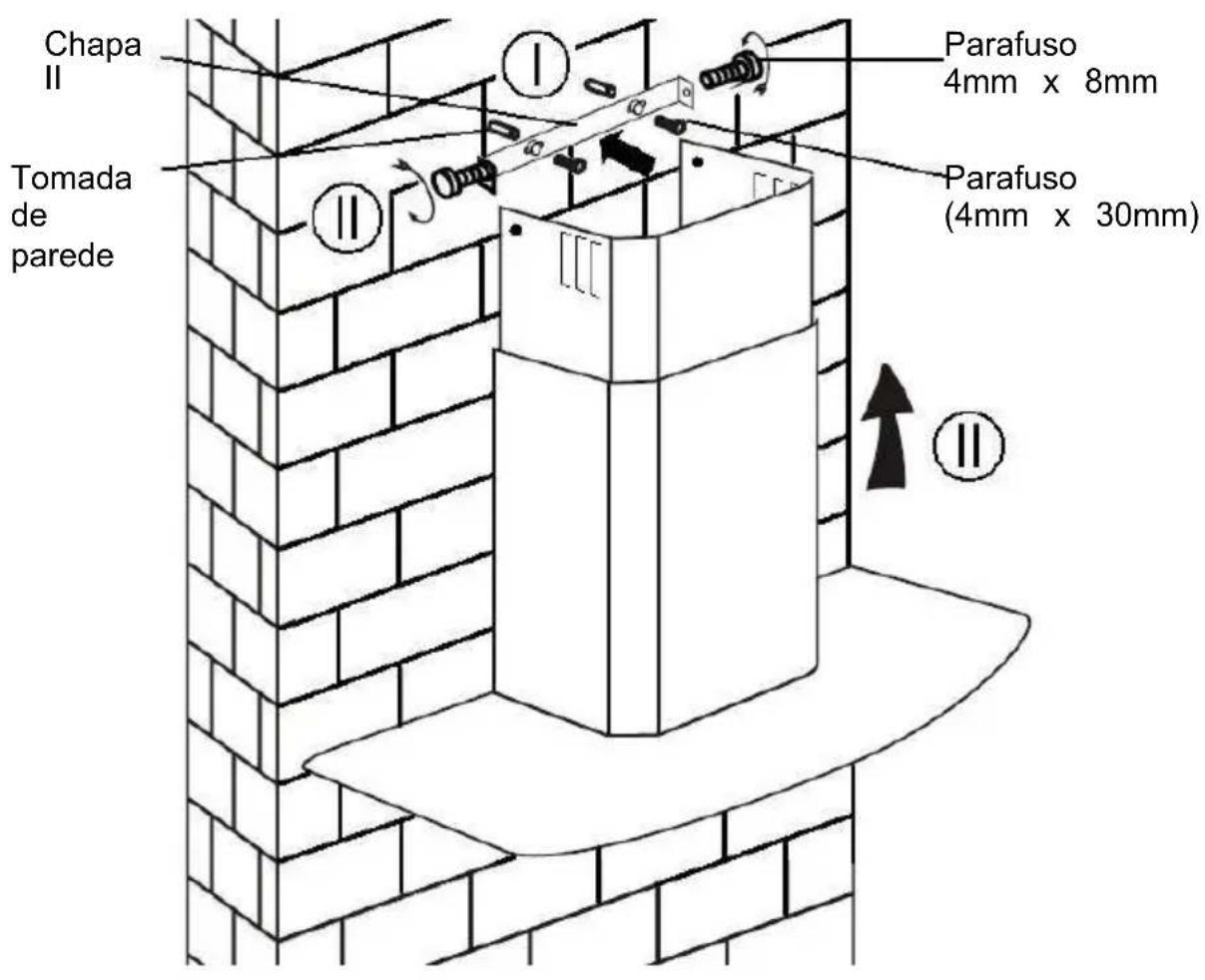

i. Faça 2 orifícios de 8mm para fixar a chapa II. Fixe e aperte, com os 2 parafusos fornecidos, a chapa na parede. ii. Encoste e fixe a chaminé à parede, unindo-a à placa com os 2 parafusos fornecidos. Certifique-se de que fica bem pressa, fixa e firme.

Chapa II Tomada de parede Parafuso 4mm x 8mm Parafuso (4mm x 30mm)

INSTALAÇÃO (VENTILAÇÃO INTERIOR)

Se não dispõe de uma saída de ar para o exterior, não é necessário tub exaustão. A montagem e instalação será idêntica à indicada, no caso de a ventilação ser feita para o exterior.

O filtro de carvão activado pode ser usado para captar e eliminar odores complicados. Para instalar este filtro, deve destacar primeiro o filtro de gorc Pressione a tranca e puxe-o para baixo.

Instale o filtro de carvão activado no tambor e rode-o no sentido dos pont do relógio. Repita a mesma operação do outro lado.

o Certifique-se de que os filtros estão trancados com segurança. Caso contrário, podem-se soltar ecausar danos.
o Quando o filtro de carbono activado funciona, o poder de sucção será menor

123

DESCRIÇÃO DE COMPONENTES

CONFIGURAÇÃO 1

FUNCIONAMENTO

Botão 1

O botão está com luz indicadora de fundo, quando você pressiona o botão, o backlit será ligado e o ventilador será ligado em baixa velocidade. quando pressionar novamente, ele desligará o ventilador.

Esta velocidade é utilizada para ventilação da cozinha. Também usada para cozeduras e cozinhados que não produzam muito vapor.

Botão 2

O botão está com luz indicadora de fundo, quando você pressiona o botão, o backlit será ligado e o ventilador será ligado em velocidade média. quando pressionar novamente, ele desligará o ventilador.

Esta velocidade é ideal para ventilação na maioria dos cozinhados a realizar numa cozinha

Botão 3

O botão está com o indicador iluminado, quando você pressiona o botão, o backlit será ligado e o ventilador será ligado em alta velocidade. quando pressionar novamente, ele desligará o ventilador.

Função utilizada para cozinhados que produzem muito vapor, fumos e cheiros.

Nestes casos, pressione o botão correspondente à velocidade mais alta para uma efectiva ventilação e extracção de fumos.

NOTA: Se os botões de velocidade lenta, media e alta estiverem forem pressionados e seleccionados ao mesmo tempo, o comando que será activado, será o de velocidade mais alta.

Botão da luz

CONFIGURATION 2

FUNCIONAMENTO

Botão Off 0

É usado para desligar o ventilador

Botão de velocidade lenta

Esta velocidade é utilizada para ventilação da cozinha. Também usada para cozeduras e cozinhados que não produzam muito vapor.

Botão de velocidade média

Esta velocidade é ideal para ventilação na maioria dos cozinhados a realizar numa cozinha.

Botão de alta velocidade 3

Função utilizada para cozinhados que produzem muito vapor, fumos e cheiros. Nestes casos, pressione o botão correspondente à velocidade mais alta para uma efectiva ventilação e extracção de fumos.

NOTA: Se os botões de velocidade lenta, media e alta estiverem forem pressionados e seleccionados ao mesmo tempo, o comando que será activado, será o de velocidade mais alta.

Botão da luz

CONFIGURAÇÃO 3

① Botão On / Off

É usado para ligar / desligar o ventilador

+ Velocidade botão mais

Para aumentar a velocidade do ventilador

Botão de diminuição de velocidade

Para diminuir a velocidade do ventilador.

Botão de luz

8 Tela digital

indicação da velocidade do ventilador: "1" para a velocidade baixa, "2" para a velocidade média, "3" para alta velocidade, "4" para função Booster.

Temporizador rápido: Prima ⚠e ⚡mantenha durante 1 segundo, display digital irá piscar e em 5 minutos contagem regressiva, após 5 minutos motor & luz vai desligar o som automática & Buzzer por 1 segundo.

Função Booster

Esta chaminé tem função booster. Para a ativar, pressione para a velocidade 4, a chaminé vai entrar na velocidade máxima/extra e ficará assim por 5 minutos, altura em que vai abrandar novamente para a velocidade em que estava anteriormente.

MANUTENÇÃO

Antes de limpar a chaminé, desligue-a e retire a ficha da tomada

I. Limpeza Regular

Utilize um pano macio embebido em água morna e um detergente doméstico suave (da loiça, por exemplo). Lave com o pano e o detergente com água, utilizando simplesmente as mãos. Não recorra a materiais de metal, como escovas de dentes, metálicas ou outras para limpar o aparelho.

ATENÇÃO: Limpe este filtro todos os meses para prevenir qualquer risco de incêndio.

O filtro absorve gorduras, fumo e pó..... por isso o estado do filtro afecta directamente a eficiência do exaustor. Se não estiver limpo, os resíduos de gordura (potencialmente inflamáveis) vão saturar no filtro. Por isso deve ser limpo e lavado com detergente domestico (detergente da loiça ou outro tipo de detergente utilizado em limpezas domésticas).

Aplica-se exclusivamente ao aparelho instalado como unidade de renovação e circulação do ar (sem ventilação para o exterior). Este filtro absorve os cheiros e deve ser substituído pelo menos uma vez por ano, dependendo da frequência com que é utilizado.

IV. Trocar uma lâmpada

Retire os parafusos do vidro, depois retire a campânula de vidro. Determine qual a lâmpada que precisa de ser substituída e retire-a. Vai encontrar as lâmpadas dentro da secção de iluminação.

Desligue o ponto de luz e elimine os porta-lâmpadas, os casquilhos, retirando-os da chaminé. Importante: não é possível substituir as lâmpadas individualmente, tem que adquirir o suporte para lâmpadas, o sistema de fixação e as lâmpadas, numa peça completa que existe disponível no mercado (Luz LED: G4, MAX 1.5W)

Substitua as lâmpadas, o porta-lâmpadas e todo o kit, tal como estavam os originais. De seguida volte a ligar o ponto de luz. Volte a colocar a campânula de vidro e aperte bem os parafusos.

RESOLUÇÃO DE PROBLEMAS

Problema	Causa possível	Solução
A luz acende, mas o ventilador não funciona	A pá do ventilador pode estar pressa.	Desligar a chaminé, que deve reparada por um profissional qualificado da assistência técnica
	O motor pode estar avaria
Luz e ventilador não funcionam	Lâmpada fundida.	Substitui a lâmpada por uma boa e adequada
	Cabo de alimentação danificado ou partido	Ligue novamente um cabo de alimentação.
Vibraçõe se barulhos na chaminé	A pá do ventilador estará danificada	Desligar a chaminé, que deve reparada por um profissional qualificado da assistência técnica
	A pá do motor pode não estar correctamente fixada.	Desligar a chaminé, que deve reparada por um profissional qualificado da assistência técnica
	A chaminé pode não esta correctamente assente e fi no suporte	Retire a chaminé e verifique se suporte onde esta encaixa está devidamente localizado e fixado.
A performance/ poder de sucção estão fracos	Pode existir uma distância demasiado grande entre a chaminé e o fogão ou placa	Reajustar a distância para 65 a 75cm entre a chaminé e o fog

SERVIÇO DE ASSISTÊNCIA AO CLIENTE

Se não conseguir identificar a causa da avaria ou anomalia de funcionamento, desligue o aparelho e contacte o Serviço de Assistência Técnica.

Número de série do produto: não consegue encontrá-lo?

É muito importante que informe o Serviço de Assistência Técnica do código e respectivo número de série do produto (um código de 16 caracteres que começa pelo número 3), que pode ser encontrado no Certificado de Garantia ou na pequena placa de identificação situada no próprio aparelho. Este passo vai evitar uma deslocação inútil dos técnicos apenas para verificarem o número de série. Evita ainda gastos desnecessários e possíveis reclamações.

PROTECCÃO AMBIENTAL

Resíduos ou lixo eléctrico, electrodomésticos antigos, usados ou estragados não devem ser eliminados e deitados for a com o lixo habitual do dia-a-dia. Por favor informe-se na sua localidade, com as autoridades locais, onde existem locais para depósito e posterior reciclagem de electrodomésticos e material eléctrico.

Ao garantir que este produto é correctamente eliminado, sendo depositado nos locais adequados, está a prevenir potenciais consequência negativas para o ambiente e para a saúde humana, que poderiam ser causadas pelo tratamento inaquado deste tipo de lixo.

A eliminação do produto deve ser feita em conformidade com as normas ambientais em vigor em cada país e com as normas europeias, se for o caso.

Para obter informações mais detalhadas sobre o tratamento no fim de vida e reciclagem do produto, entre em contacto com os serviços locais de reciclagem e de recolha de lixo ou com o estabelecimento onde adquiriu o produto.
