MANUAL DE UTILIZADOR KAC21 KRESS

PROCEDIMIENTO DE CARGA

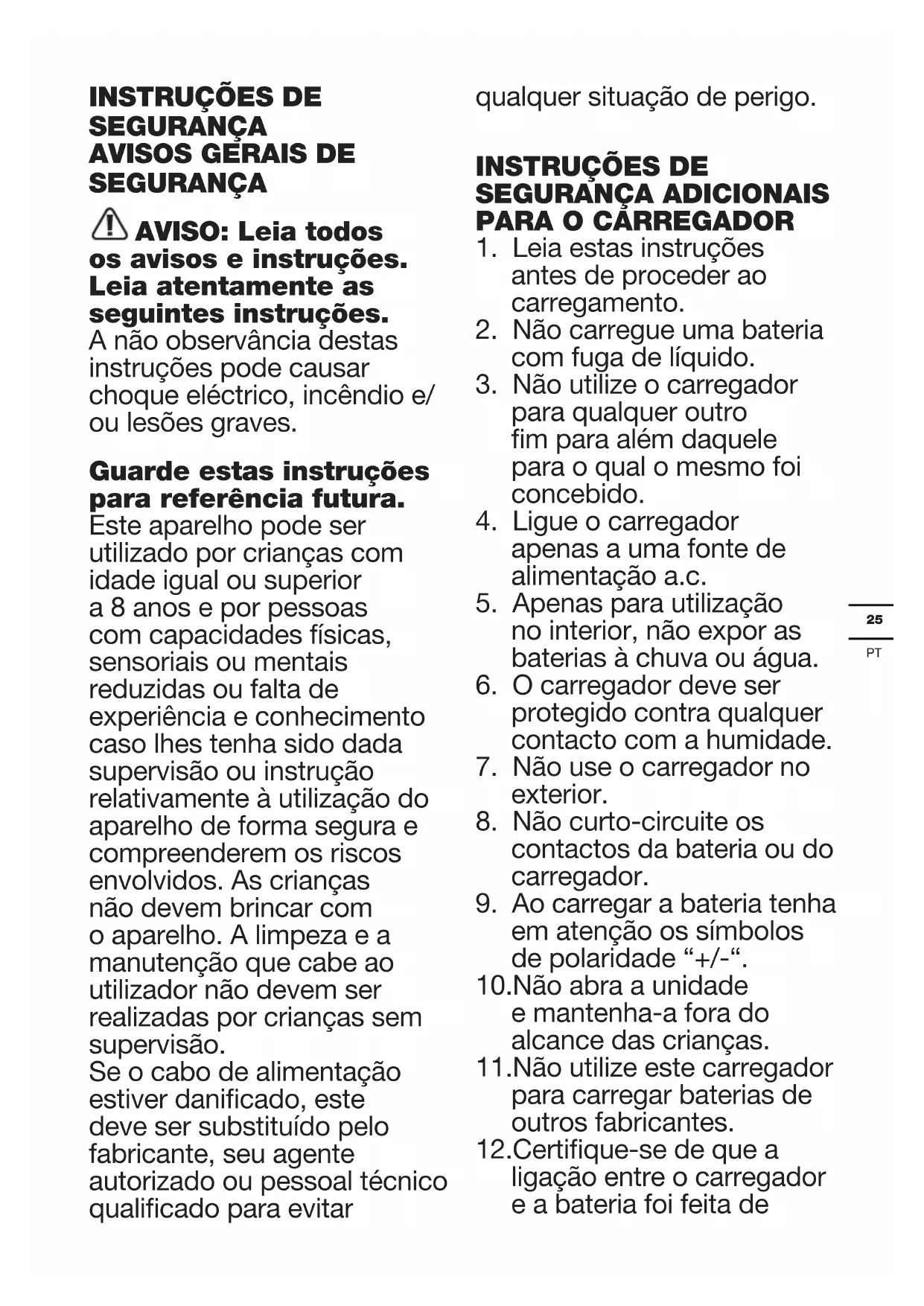

AVISO: Leia todos os avisos e instruções. Leia atentamente as seguintes instruções. A não observância destas instruções pode causar choque eléctrico, incêndio e/ ou lesões graves. Guarde estas instruções para referência futura. Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento caso lhes tenha sido dada supervisão ou instrução relativamente à utilização do aparelho de forma segura e compreenderem os riscos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e a manutenção que cabe ao utilizador não devem ser realizadas por crianças sem supervisão. Se o cabo de alimentação estiver danicado, este deve ser substituído pelo fabricante, seu agente autorizado ou pessoal técnico qualicado para evitar qualquer situação de perigo.

1. Leia estas instruções

antes de proceder ao carregamento.

2. Não carregue uma bateria

com fuga de líquido.

3. Não utilize o carregador

para qualquer outro m para além daquele para o qual o mesmo foi concebido.

4. Ligue o carregador

apenas a uma fonte de alimentação a.c.

5. Apenas para utilização

no interior, não expor as baterias à chuva ou água.

6. O carregador deve ser

protegido contra qualquer contacto com a humidade.

7. Não use o carregador no

8. Não curto-circuite os

contactos da bateria ou do carregador.

9. Ao carregar a bateria tenha

em atenção os símbolos de polaridade “+/-“. 10.Não abra a unidade e mantenha-a fora do alcance das crianças. 11.Não utilize este carregador para carregar baterias de outros fabricantes. 12.Certique-se de que a ligação entre o carregador e a bateria foi feita de26

forma correcta não existindo qualquer obstrução por parte de objectos estranhos. 13.Certique-se de que as ranhuras do carregador estão livres de objectos estranhos e proteja- as contra qualquer contacto com sujidade ou humidade. Guarde num local seco e sem gelo. 14.Ao carregar a bateria certique-se de que o carregador está num local bem ventilado e longe de materiais inamáveis. A bateria pode aquecer durante o carregamento. Não sobrecarregue a bateria. Certique-se de que durante o carregamento a bateria e o carregador são devidamente supervisionados. 15.Não tente carregar baterias que não são recarregáveis uma vez que estas podem sobreaquecer e avariar. 16.A vida útil da bateria e o desempenho desta podem ser optimizados se a bateria for carregada em temperaturas entre os 18

C. Não carregue a bateria em temperaturas abaixo dos

Isto é importante pois evita danos graves ao nível da bateria. 17.Carregue apenas baterias do mesmo modelo fornecido pela Kress e modelos recomendados pela Kress. SÍMBOLOS Leia o m anual Aviso Use apenas em espaço interior Não queime Duplo isolamento T 6.3A Fusível Terminal positivo Terminal negativo Os equipamentos eléctricos não devem ser despositados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem. ELEMENTOS DO APARELHO

3. LED INDICADOR DE CARREGAMENTO

• Acessórios ilustrados ou descritos não estão totalmente abrangidos no fornecimento.27

Recomendamos-lhe que compre todos os acessórios no fornecedor onde tenha adquirido a ferramenta. Para mais pormenores, consulte a embalagem destes. Os comerciais também pode ajudar e aconselhar.

Tensão do carregador 100V-240V~50/60Hz Voltagem de saída 14.4-20V Corrente de carga 6A Potência avaliada 160W Conjunto de baterias Li-ion Tempo de carregamento 2.0Ah aprox. 22mins 4.0Ah aprox. 45mins 6.0Ah aprox. 65mins Classe de protecção /II Peso 0.7kg Capacidade da bateria 2.0Ah / 4.0Ah / 6.0Ah Para vericar os dados técnicos do tipo, número de células e capacidade das baterias que podem ser carregadas, consulte a placa de identicação da bateria fornecida pela Kress. PROCEDIMENTO DE CARREGAMENTO NOTA: Antes de usar a ferramenta, leia o livro de instruções cuidadosamente.

INSTRUÇÕES PARA CARREGAMENTO

1. CARREGAMENTO DO CONJUNTO DE

BATERIAS AVISO: O carregador e o conjunto de baterias são concebidos especicamente para trabalhar em conjunto e, por isso, não tente utilizar outros dispositivos. Nunca introduza ou deixe entrar objectos metálicos no seu carregador ou nas ligações do conjunto de baterias porque pode causar falhas eléctricas ou perigos.

2. ANTES DE UTILIZAR A FERRAMENTA SEM

FIOS O seu conjunto de baterias está DESCARREGDO e tem de o carregar uma vez antes o utilizar.

PROCEDIMENTO DE CARREGAMENTO

1) Ligue o carregador de baterias à corrent.

2) Faça deslizar a bateria para o interior do

carregador. A luz cará verde e intermitente para indicar que o carregamento foi iniciado.

3) Após o carregamento aprox. 45 minutos, a luz

não cará intermitente e manter-se-á verde, o que signica que as pilhas estão carregadas e que o carregamento foi concluído. AVISO: Quando a bateria fica sem carga após uma utilização contínua ou devido à exposição à luz solar directa ou a uma qualquer fonte de calor, deixe a bateria arrefecer antes de recarregar para atingir a carga total.

Este carregador foi elaborado para detectar alguns problemas que podem surgir nas baterias. O indicador luminoso indica problemas (ver quadro em baixo). Se tal facto ocorrer, insira uma nova bateria para determinar se o carregador se encontra em perfeitas condições. Se a nova bateria carregar sem problemas, signica que a bateria anterior deverá ser enviada ao serviço de assistência ou a um centro de reciclagem. Se a nova bateria indicar o mesmo problema da bateria anterior, o carregador terá de ser enviado ao serviço de assistência. Luz ON/ Pisca Indicação Vermelho Continuo Bateria defeituosa Vermelho intermite-nte

Proteção da temperatura da bateria A temperatura da embalagem da bateria é inferior a 0°C ou superior a 45°C. Verde Continuo Carregamento concluído Verde intermit- ente ---------- Em carga

PROTEÇÃO DA TEMPERATURA DA BATERIA

Este carregador possui uma funcionalidade de proteção da temperatura da bateria. Quando o carregador detecta uma bateria demasiado fria ou quente (a luz cará vermelha e intermitente), ativa automaticamente o circuito de proteção e suspende o carregamento até o conjunto de baterias ter atingido a temperatura correta. Finalizada esta estabilização o processo de carga será iniciado automaticamente (a luz cará verde e intermitente). Esta função assegura uma máxima duração da bateria BATERIA DEFEITUOSA Este carregador irá detetar um conjunto de baterias defeituosas. Quando um conjunto de baterias defeituosas é inserido no carregador, o carregador tentará repará-lo. Este processo tem a duração de cerca de 30 minutos (a luz cará verde e intermitente). Quando o processo estiver nalizado dar-se-á inicio automaticamente ao processo de carga da bateria até atingir a potência máxima possível (a luz cará verde e intermitente). Se a luz se tornar vermelha permanentemente, o conjunto de baterias está gasto. NOTA: Baterias reparadas ainda são passíveis de28

ser utilizadas, mas o desempenho nunca é igual ao desempenho de baterias novas. NOTAS IMPORTANTES

por algum tempo, por favor recarregue a bateria antes de usar. Se pretende armazenar a bateria por algum tempo, carregue-a ao máximo, este processo assegurará uma maior duração da bateria.

2. Uma vida mais longa e um melhor desempenho das

baterias pode ser obtido se o carregamento da mesma for efectuado quando a temperatura do ar esteja entre os 18

. Nunca carregue a bateria com uma temperatura do ar inferior a +0

Este facto é muito importante e previne sérias avarias da bateria.

3. Nunca congele ou ponha dentro de água ou qualquer

outro liquido o seu carregador.

4. Quando a bateria não produzir potência suciente para

o trabalho o qual anteriormente desempenhava bem, por favor recarregue a bateria, não continue a usar nesta condição. Sempre que pretender pode carregar uma bateria com a sua potência parcialmente gasta sem que isso afecte ou estrague a mesma.

5. Quando em carga, é natural que a bateria e o

carregador quem demasiado quentes.

6. Se a bateria não carrega correctamente:

a. Verique a corrente na cha eléctrica ligando o carregador a outra cha. b. Ligue e desligue para ver se o carregador está em boas condições. c. Verique se a bateria se encontra danicada d. Mova a bateria e o carregador para uma zona onde a temperatura do ar esteja entre 18

e. Se o problema persistir, leve a ferramenta, a bateria e o carregador a um centro de assistência técnica autorizado. f. Em certas condições, com o carregador conectado á tomada eléctrica, os contactos de carga existentes no carregador podem entrar em curto-circuito provocado por materiais estranhos ao equipamento. Materiais estranhos ao equipamento e de natureza condutora como partículas metálicas deverão manter-se afastados das cavidades do carregador. Desligue sempre o carregador da tomada eléctrica quando este não contem nenhuma bateria conectada para carga ou antes de qualquer manutenção ou limpeza.

SOLUÇÃO DE PROBLEMAS

NÃO SOU CAPAZ DE ENCAIXAR A BATERIA NO CARREGADOR PORQUÊ? a) Verique se o carregador e a bateria foram especicamente concebidos para funcionarem em conjunto. b) A bateria pode ser inserida no carregador apenas numa única direcção. Rode a bateria até conseguir inseri-la na ranhura. A luz indicadora deve ser verde e intermitente quando as pilhas estão a carregar.

RAZÕES PARA TEMPOS DE CARGA

DIFERENTES O tempo de carga pode ser afectado por diversas razões, o que não signica qualquer deciência do equipamento a) Se o conjunto de baterias estiver descarregado apenas parcialmente, pode ser recarregado em menos do tempo de carregamento nominal. b) Se o conjunto de baterias e a temperatura ambiente estiverem muito frios/ quentes poderá demorar mais tempo a recarregar. Procure um ambiente apropriado com a temperatura do ar apropriada para começar a carregar. c) Se o conjunto de baterias estiver muito quente não se inicia a recarga porque o dispositivo de corte de segurança da temperatura interna assim o impede. Se o conjunto de baterias estiver muito quente, deve removê-lo do carregador e deixá-lo arrefecer primeiro à temperatura ambiente e só depois pode iniciar o recarregamento. MANUTENÇÃO Retire o cabo de alimentação da tomada antes de efectuar quaisquer ajustamentos, reparações ou manutenção. A sua ferramenta não requer qualquer lubricação ou manutenção adicional. Nunca utilize água ou produtos químicos para limpar a sua ferramenta. Limpe-a com um pano macio. Guarde sempre a sua ferramenta num local seco. Se o cabo de alimentação estiver danicado, este deve ser substituído pelo fabricante, seu agente autorizado ou pessoal técnico qualicado para evitar qualquer situação de perigo.

Os equipamentos eléctricos não devem ser despositados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.29
