| Tipo de produto | Lava-louças embutível |
| Marca | Fulgor Milano |
| Modelo | FDW 8292.1 |
| Capacidade | 13 talheres padrão |
| Programas de lavagem | 10 programas: Molho, Cristal, Eco, Auto, Higiene, Rápido, Delicado Rápido, Eco Rápido, Intenso e Rápido |
| Opções | EnergSave, Meia-carga, 3/1 (detergentes tudo-em-um), Programas Rápidos, Partida diferida (1-24 h) |
| Consumo de água (min-máx) | 3,5 L (Molho) – 15,5 L (Higiene) |
| Consumo de energia (min-máx) | 0,02 kWh (Molho) – 1,70 kWh (Higiene) |
| Nível de ruído | ~49 dB(A) (estimativa padrão) |
| Dimensões (A x L x P) | 85 x 60 x 60 cm (estimativa) |
| Peso líquido | ~50 kg (estimativa) |
| Alimentação elétrica | 220-240 V, 50-60 Hz, ~10 A |
| Amaciador de água | Ajustável de H0 a H5 (conforme dureza) |
| Reservatório de sal | Capacidade ~1,7 kg de sal em grãos |
| Ajuste do produto de enxágue | De 0 a 6 ml (5 níveis + paragem) |
| Material do tanque | Inox |
| Segurança | Sistema anti-transbordamento Acquastop (em alguns modelos) |
| Tipo de instalação | Embutível / Integrável |
| Comprimento do cabo de alimentação | ~1,5 m (estimativa) |
| Comprimento da manga de entrada de água | ~1,5 m (estimativa) |
| Comprimento da manga de drenagem | ~2 m (estimativa) |
Perguntas frequentes - FDW 8292.1 Fulgor Milano

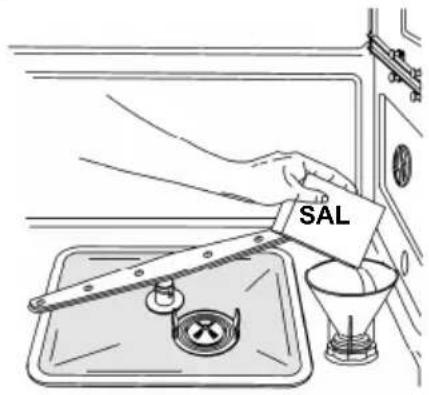

Importante: Utilize apenas sal regenerador para lava-louças, nunca sal de cozinha.
- O aparelho está ligado e a alimentação elétrica funciona.
- A torneira de água está aberta.
- A porta está bem fechada.
- O programa está selecionado (o indicador correspondente está aceso).
Se tudo estiver correto, aguarde cerca de 2 segundos após fechar a porta, o ciclo inicia automaticamente.
- O reservatório de produto de enxágue contém líquido suficiente?
- A dosagem do produto de enxágue está adequada (geralmente b4 = 5 ml)?
- A opção EnergSave está ativada? Ela abre automaticamente a porta no final do ciclo para melhorar a secagem.
- Artigos de plástico sintético secam menos bem que porcelana ou vidro.
Perguntas dos utilizadores sobre FDW 8292.1 Fulgor Milano
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Máquinas de lavar loiça em formato PDF gratuitamente! Encontre o seu manual FDW 8292.1 - Fulgor Milano e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. FDW 8292.1 da marca Fulgor Milano.
MANUAL DE UTILIZADOR FDW 8292.1 Fulgor Milano
CARICAMENTO DEL DETERSIVO
PT INSTRUÇÕES DE INSTALAÇÃO E USO
PROGRAMAS ADICIONALES
ACCIONAMIENTO RETARDADO
- Advertências para a segurança e o uso ____ 2
- Instalação e execução 14
- Descrição dos comandos ____ 22
- Instruções para o uso 32
- Limpeza e manutenção ____ 47
- Soluções para as anomalias de funcionamento ____ 53
Agradecemos por terem escolhido este nosso produto.
Aconselhamos ler cuidadosamente todas as instruções contidas neste manual para conhecer as condições mais idóneas a fim de realizar uma utilização correcta e segura da sua máquina de lavar louça.
Cada um dos parágrafos são apresentados de modo que se possa realizar passo a passo todas as funcionalidades do aparelho, os testes podem ser compreendidos facilmente e possuem imagens detalhadas.
São dados conselhos úteis para utilizar os cestos, os braços borrifadores, os recipientes, filtros, programas de lavagem e a configuração certa dos comandos.
Os conselhos para a limpeza que são indicados aqui permitirão manter inalteradas durante o tempo as performances da sua máquina de lavar louça.
Este manual, fácil de ser consultado, satisfará a todas as perguntas que poderão surgir em relação à utilização da sua máquina de lavar louça.
INSTRUÇÕES PARA O INSTALADOR: são destinadas ao técnico qualificado que deve executar a instalação, o início de funcionamento e a verificação do aparelho.
INSTRUÇÕES PARA O UTILIZADOR: indicam os conselhos para o uso, a descrição dos comandos e as operações de limpeza certas e a manutenção do aparelho.
TRADUÇÃO DAS INSTRUÇÕES ORIGINAIS
1. Advertências para a segurança e o uso
Este manual constitui parte integrante do aparelho: é preciso conservá- lo sempre perfeito juntamente com o aparelho para futuro referimento. Antes da utilização aconselhamos uma leitura atenta de todas as indicações contidas neste manual, as quais contêm informações importantes para a instalação, o uso e a manutenção do aparelho. No caso de venda ou transferimento assegurar-se que o presente manual acompanhe sempre o aparelho.
Este aparelho é previsto para uso interno em um ambiente doméstico e aplicações similares como cozinhas para funcionários de lojas, escritórios e outros ambientes de trabalho, instituições e para o uso reservado aos clientes de hotéis, albergues, “bed and breakfast” e outros ambientes de tipo residencial.
O uso deste aparelho é previsto aopenas em lugar fixo.
Não utilizar aparelhos que foram danificados durante o transporte! No caso de dúvida, consultar o próprio revendedor.
O aparelho deve ser instalado e conectado seguindo as instruções fornecidas pelo construtor. A instalação deve ser feita por um técnico qualificado, de acordo com as normas vigentes.
Não deixar os resíduos da embalagem soltos no ambiente doméstico. Não deixar qu e crianças tenham contato com o material utilizado para o embalo. separar os vários materiais de descarte provenientes da embalagem e entregá-los ao centro de reciclagem diferenziada mais próximo.
A placa de identificação, com os dados técnicos, o numero de matrícula e a marcação o é posicionada visivelmente na borda interna da porta. A placa na beira interna da porta nunca deve ser retirada.
O aparelho deve ser fornido com um colegamento de terra segundo às modalidades previstas pelas normas de segurança da instalação eléctrica.
O fabricante exime- se de qualquer responsabilidade devido a eventuais danos a pessoas ou a coisas derivantes da falta de conexão ou por conexão defeituosa da linha de terra.
Durante a instalação o aparelho deve ser desconectado da rede eléctrica.
Não instalar o aparelho em um lugar sujeito ao congelamento.
Não instalar o aparelho perto de equipamentos com altas temperaturas de radiação (ex.: queimadores a gás, lareiras, etc.) enquanto possam causar danos.
Se o aparelho vem instalado em um compartimento em cima ou embaixo de um outro equipamento (ex.: queimadores a gás, fornos, etc.), se aconselha de ler atentamente as instruções formecidas pelo construtor do equipamento. Se tais instruções não contêm informações, contactar o construtor do equipamento para assegurar-se que o aparelho possa ser instalado em cima ou embaixo do mesmo
É absolutamente vetado o encaixe do aparelho embaixo de um fogão.
É absolutamente vetado montar um fogão em cima de um aparelho a colocação livre.
Para garantir a estabilidade, instalar o aparelho apenas embaixo de um balcão contínuo, bem fixado a armários adjacentes. Se o aparelho é instalado em um armário alto, assegurar-se que, seja o aparelho que o armário sejam adeguadamente fixados.
Se o aparelho não é de encaixe e é portanto accessível de um lado, a zona das dobradiças deve ser revestida por razões de segurança (risco de lesão). Os acessórios para o revestimento são disponíveis nos revendedores especializados ou no após venda.
Verificar que os valores de tensão e frequência de rede correspondam àqueles reportados na placa de identificação do aparelho.
O plugue na extremidade do cabo de alimentação e a relativa tomada deverão ser do mesmo tipo e conforme às normas sobre instalações elétricas em vigor.
Evitar o utilizo de adaptadores ou derivados enquanto poderão provocar sobreaquecimento ou queimaduras.
A tomada do aparelho deverá ser acessível depois da instalação.
Nunca desligar a tomada puxando pelo fio.
No caso em que o aparelho não seja dotado de tomada, mas apenas do cabo de alimentação, instalar sobre a linha de alimentação do aparelho um dispositivo de interrupção unipolar, com categoria de sobretensão III, situado em posição facilmente acessível.
O aparelho deve ser colegado a rede hidráulica através de tubos novos. Os tubos velhos não devem nunca ser reutilizados.
Súbito depois da instalação efetuar uma breve prova do aparelho. No caso de não funcionamento, desligar o aparelho da rede elétrica e chamar o centro de serviço técnico mais perto.
Não tentar reparar o aparelho.
A máquina de lavar louça deve ser utilizada por pessoas adultas. A utilização da máquina po crianças a partir dos 8 anos, pessoas com capacidades físicas e/ou mentais reduzidas ou falta de experiência ou de conhecimento, é permitida apenas com a supervisão de um responsável para a segurança dos mesmos.
Não permitir que crianças brinquem com o aparelho.
Alguns detergentes são fortemente alcalinos. Evitar qualquer contato com a pele e com os olhos. Os detergentes, se ingeridos, podem ser extremamente perigosos. Os mesmos contêm substâncias que podem causar danos irreparáveis à boca e a garganta, provocando também o sufocamento. Respeitar todas as normas de segurança presentes nas confecções dos produtos.
Manter as crianças longe da lava louça quando a porta é aberta. Verificar sempre que o lugar do detergente seja vazio ao final do ciclo c lavagem.
Não beber a água resídua eventualmente presente na louça ou na máquina de lavar louça no fim do programa de lavagem.
Não introduzir solventes como álcool ou terebentina que poderiam provocar a explosão. Não introduzir louças sujas de cinzas, cera ou verniz.
Apoiar-se ou sentar-se na porta aberta da máquina de lavar louça pode fazer com que ela vire. Não deixar a porta da máquina de lavar louça aberta porque pode-se tropeçar.
As facas e outros utensílios de cozinha que possuem pontas afiadas devem ser colocados no cesto com as pontas viradas para baixo ou colocados na posição horizontal, no cesto superior. Cuidado para não se ferir e preste atenção para que as pontas afiadas não fiquem salientes em relação ao cesto.
A máquina de lavar louça possui todos os requisitos impostos pelas normas de segurança vigentes e referentes as aparelhanges elétricas. Eventuais controles técnicos deverão ser efetuados somente por pessoas especializadas e autorizadas.
Os consertos executados por pessoas não autorizadas, além de fazerem com que a garantia decaia, podem tornar-se fonte de perigo para o utilizador.
Em caso de funcionamento anómalo retirar a máquina de lavar louça da rede elétrica e fechar a torneira da água.
No caso de dano do cabo de alimentação, fazer a substituição pelo fabricante ou por um centro de assistência técnica autorizado.
Alguns componentes permanecem sob tensão mesmo quando o botão liga/desliga se encontra na posição desligada. Antes de efetuar a manutenção do aparelho, desligue a tomada ou corte a tensão por meio do dispositivo de interrupção instalado na parede.
A limpeza e regular manutenção do aparelho da parte de crianças é permitida apenas sob a supervisão de uma pessoa responsável para a segurança das mesmas.
Não utilizar uma limpadora a vapor para a limpeza da lava louças.
Modelos com aquastop
O aquastop è um dispositivo que impede o alagamento em caso de perdas de água.
Depois do intervento do aquastop è preciso consultar um técnico qualificado para individuar e convertar o problema. Nos modelos com aquastop a mangueira de abastecimento de água possui uma eletroválvula.
Não cortar o tubo e não deixar cair a eletroválvula na água.
Se a mangueira de abastecimento da água ficar danificada, retirar o aparelho da rede hídraulica e elétrica.
Atenção:
O dispositivo funciona apenas se a máquina de lavar louça estiver ligada à rede elétrica.
Declaração de conformidade
O aparelho está em conformidade com os requisitos fundamentais das seguintes diretivas europeias:
• 2009/125/CE
• 2011/65/UE
• 2014/35/UE
- IEC/EN 62471, grupo de risco 1, para modelos com iluminação interna.
- IEC/EN 61770
Eliminação
O aparelho deve ser eliminado em separado dos outros resíduos (diretivas 2012/19/CE).
Este aparelho não contém substâncias em quantidades que possam ser consideradas perigosas para a saúde e para o ambiente, em conformidade com as atuais diretivas europeias:
Para a eliminação:
• Corte o cabo de alimentação elétrica;
- torne a fechadura inutilizável.
O fabricante exime- se de qualquer responsabilidade por danos a pessoas ou a coisas, provocados pela inobservância das supramencionadas prescrições ou derivantes da modificação mesmo que seja em somente uma das peças do aparelho e da utilização de peças sobressalentes que não forem originais.
DADOS TÉCNICOS
| DADOS TÉCNICOS | |
| Largura | 597 ÷ 599 mm |
| Profundidade medida no fio externo do painel comandos | 550 mm |
| Altura (dependendo dos modelos) | de 820 mm a 870 mmde 860 mm a 910 mm |
| Capacidade | 13 Talheres padrão |
| Pressão da água de alimentação | min. 0,05 - max. 0,9 MPa (min. 0.5 – max. 9 bar) |
| Dados eléctricos | Ver placa das características |
Informações gerais
- As seguintes peças sobresselentes estarão disponíveis por 7 anos após o término de produção do modelo: bomba de lavagem e descarga; resistências de aquecimento; tubagens, incluindo mangueiras, válvulas, filtros e dispositivos de acquastop; partes estruturais e internas relacionadas à porta (separadamente ou combinadas); placas de circuitos impressos; displays eletrónicos; pressostatos; termostatos e sensores; software e firmware, incluindo software de reposição.
- As seguintes peças sobresselentes estarão disponíveis por 10 anos após o término da produção do modelo: dobradiça e vedante da porta; outras vedações; braços de lavagem; grupo filtrante; cestos, guias de deslizamento e acessórios.
- Algumas peças sobresselentes estão disponíveis apenas para reparadores autorizados.
- Nem todas as peças sobresselentes se aplicam a todos os modelos.
- A base de dados EPREL da UE fornece informações relacionadas ao desempenho da máquina de lavar loiça. Esta base de dados pode ser consultada diretamente, através do código QR no rótulo das características energéticas da
máquina de lavar loiça ou utilizando a hiperligação https://eprel.ec.europa.eu. Nesse caso, deverá introduzir o nome do modelo presente na placa de identificação, afixada na lateral da porta.
Para informações detalhadas sobre o rótulo das características energéticas: .
2. Instalação e execução
Remover os elementos de isopor que bloqueiam os cestos.
Colocar o aparelho no lugar escolhido. A máquina de lavar louça pode ser colocada rente aos lados ou à parte traseira nos móveis ou nas paredes. Se a máquina de lavar louça for instalada nos arredores de uma fonte de calor, dever-se interpor um painel termo-isolantepara prevenir super- aquecimentos e mau funcionamento. Para assegurar a estabilidade, instalar os aparelhos de embutir inferior ou integráveis somente sob planos de trabalho contínuos, aparafusandoos aos móveis adjacentes. Para facilitar as operações de instalação, as mangueiras de alimentação e de escoamento são orientáveis em todas as direções, prestar atenção para que não fiquem dobradas ou esmagadas e que não fiquem muito esticadas. Certifique-se de apertar a porca de fixação depois de virar os tubos para a direção pretendida. Para a passagem dos tubos e do cabo de alimentação, é necessário um furo de mínimo 8 cm. Antes de colocar a máquina de lavar louça definitivamente, abra a torneira de
água e verifique se não há fugas pela conexão com a torneira, pela conexão com a máquina e pelo tubo.
Nivelar o aparelho no chão por meio dos pés reguláveis apropriados. Esta ação é indispensável para assegurar o funcionamento correto da máquina de lavar louça.
Alguns modelos possuem somente um pé posterior regulável por meio de um parafuso embaixo na parte anterior do aparelho.
É severamente proibido encastrar a máquina de lavar louça em baixo de um fogão.
Além disso, não é permitido instalar a máquina de lavar louça em contato direto com aparelhos diferentes dos eletrodomésticos tradicionais utilizados nas cozinhas (por exemplo lareiras, salamandras...).
Se a máquina de lavar louça for instalada num vão vizinho a outro(s) electrodoméstico(s), deverão ser respeitadas à risca as prescrições fornecidas pelo fabricante do(s) electrodoméstico(s) em questão (distâncias mínimas, instruções de instalação, etc.).
Só para modelos de instalação livre:
- É severamente proibido montar um fogão em cima da máquina de lavar louça em instalação livre.
- Para encastrar a máquina de lavar louça necessário adquirir o kit especial dos revendedores autorizados ou do Serviço de Assistência Técnica.
- O tampo da máquina de lavar louça de livre instalação é removível para que a máquina possa ser instalada sob uma bancada de trabalho. A operação deve ser realizada por pessoal autorizado.
2.1. Ligação à rede hidráulica
Prevenir os riscos de entupimento ou danificação: se os tubos de água forem novos ou ficarem por longo tempo inativos, antes de proceder com a ligação hidráulica, assegurase que a água esteja límpida e sem impurezas par evitar danos ao aparelho. Para a ligação da máquina de lavar louça à rede hidráulica, utilizar exclusivamente mangueiras novas; as mangueiras velhas ou usadas não devem ser reutilizadas.
LIGAÇÃO DA ENTRADA DE ÁGUA
Ligar a mangueira de alimentação: uma entrada de água fria com boc rosqueada 34 " do tipo usado para gás, interpondo o filtro A fornecido com a máquina de lavar louça. Certificar-se de atarraxar bem a mangueira com as mãos e concluir a operação apertando-a cerca de 14 de volta usando alicantes.
Nos modelos com ACQUASTOP o filtro já existe no aro rosqueado.
É possível abastecer a máquina de lavar loiça com água que não ultrapasse os 60°C Abastecendo o aparelho com águaquente o tempo de lavagem ser abreviado aproximadamente de 20 minutos, mas a sua eficácia será porém ligeiramente reduzida. ligação será efetuada à entrada doméstica da água quente e com as mesmas modalidades descrit para a ligação à entrada de águaia.
Nota complementar para a ligação de água, relativa ao mercado alemão:
Antes de ligar o produto à rede de água doméstica, certifique-se de que esta última esteja equipada com um dispositivo de segurança contra a contaminação da água potável por refluxo (em conformidade com a norma DIN EN 1717). As válvulas e/ou torneiras de água estão equipadas com estes dispositivos de segurança se a instalação de água doméstica tiver sido realizada de forma adequada.

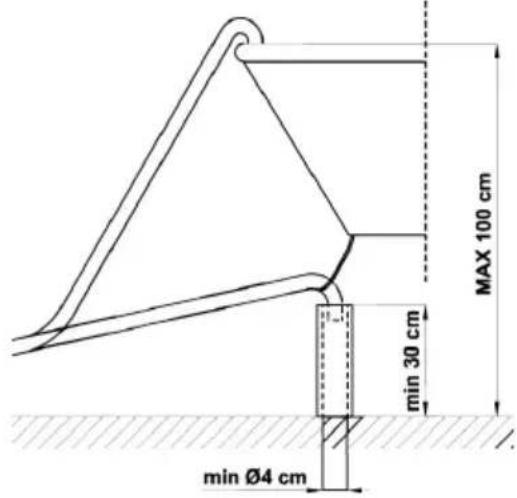

LIGAÇÃO AO TUBO DE ESCOAMENTO
Introduzir a mangueira apropriada em uma tubulação de escoamento com diâmetro mínimo de 4 cm; alternativamente, apoiá-la ao lavatório utilizando o suporte
Grau de proteção contra humidade: IPX0
2.2 Ligação elétrica e advertências
Verifique se os valores de tensão e frequência de rede coincidem com os indicados na placa de identificação do aparelho, aplicada na borda interna da porta.
O plugue na extremidade do cabo de aliment ação e a relativa tomada têm de ser do mesmo tipo e estar em conformidade com as normas em vigor respeitantes às instalações elétricas.
O plugue deverá ficar acessível após a instalação.
Nunca desligue o plugue puxando-o pelo cabo.
Depois de ter substituído o cabo de alimentação, assegurar-se de que o suporte de ancoragem do cabo esteja fixado corretamente.
Evite a utilização de adaptadores ou derivadores porque poderiam provocar aquecimento excessivo ou queimaduras.
No caso de dano do cabo de alimentação, a substituição do cabo de alimentação deve ser feita pelo fabricante ou por um Centro de Assistência Autorizado para prevenir qualquer risco.
Alguns componentes permanecem sob tensão mesmo quando o botão LIGA/DESLIGA se encontra na posição desligada. Antes de efetuar a manutenção do aparelho, desligue a tomada ou corte a tensão por intermédio do dispositivo de interrupção instalado na parede.
3. Descrição dos comandos

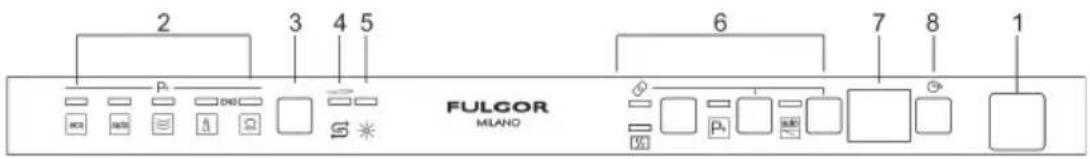

3.1 O painel superior
Todos os comandos e os controles da máquina de lavar louça estão reunidos no painel superior. As operações para ligar, programar, desligar a máquina, etc., só podem ser feitas com a porta aberta.
LÂMPADAS DE PROGRAMA SELECCIONADO
2 A lâmpada acesa indica o programa seleccionado e a presença de possíveis enguiços (soluções para as anomalias de funcionamento).
3 BOTÃO DE SELECÇÃO PROGRAMAS
4 LÂMPADA DE CONTROLE DE FALTA DE SAL
5 LÂMPADA DE CONTROLE DE FALTA DE ABRILHANTADOR
6 OPÇÕES
7 DISPLAY DE INFORMAÇÕES
8 BOTÃO DE ATRASO DO PROGRAMA
NOTA: os símbolos e a estética são indicativos e podem diferir em função do modelo ou da versão de máquina de lavar louça adquirida.
| Informações exibidas |  |  | |
| Duração prevista do programa sim | |||
| Tempo residual do programa sim | |||
| Início atrasado 1 – 24 horas | |||
| Mensagem de erro | Err | ||

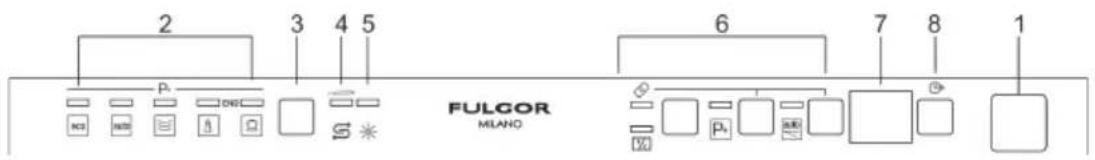

CONFIGURAÇÃO DO PROGRAMA DE LAVAGEM E LIGAÇÃO
Para seleccionar o programa mais idóneo para a louça a ser lavada consultar a tabela citada a seguir, que individualiza o tipo de lavagem mais adapto também em função da natureza da louça e o nível de sujeira.
- pressionar a tecla de LIGAÇÃO/DESLIGAÇÃO (1) e aguardar o acendimento da LÂMPADA DE CONTROLE DOS PROGRAMAS (2);
- pressionar o botão de SELECÇÃO PROGRAMAS (3) várias vezes até ao acendimento da lâmpada correspondente ao programa desejado;
- fechar a porta; o programa começará ao fim de cerca de 2". Durante a sua realização, irá piscar a LÂMPADA DE CONTROLE correspondente (sinalização de programa em execução).
INDICADOR DE PROGRAMA EM CURSO (conforme os modelos)
Durante a execução do programa, uma luz intermitente é projectada no chão, sob o canto direito da porta. Quando o programa termina, a luz apaga, para reduzir os consumos no modo stand-by.
| PROGRAMA NÚMERO E SÍMBOLO | CARGA LOUÇA I TALHERES | DESENVOLVIMENTO PROGRAMAS | DURAÇÃO | CONSUMO | |
| MINUTOS (1) | ÁGUA LITROS | ENERGIA KWh (1) | |||
1 (*)(**) ECO EN 60436 | Programa de lavagem com consumos de água e energia mais reduzidos, aconselhado para a lavagem de loiça com sujidade normal, também com resíduos secos | Lavagem em 48°CEnxaguada a frioEnxaguada em 41°C (2)/70°CSecagem | 265 (2)/170 | 9 | 0,64 |
2 (**) AUTO | Programa de lavagem para loiça mista e panelas com sujidade normal, também com resíduos secos. | Seleccionando o programa "AUTO", a máquina reconhece o tipo de sujidade e adequa os parâmetros e as fases de lavagem de maneira automática. | |||
3 RÁPIDO 60' | Programa de lavagem rápida para loiça mista e panelas com sujidade normal, também com resíduos secos. Em 60 minutos a loiça é lavada e secada. | Lavagem em 65°CEnxaguada a frioEnxaguada em 70°CSecagem | 60 | 12 | 1,40 |
4 HIGIENE | Lavagem intensiva de pratos, panelas, frigideiras, tábuas de cortar, biberões. Ideal para a loiça utilizada por crianças ou pessoas com alergias para obter um nível mais elevado de higiene | Pré-lavagem quenteLavagem em 70°C2 enxaguadas a frioEnxaguada em 75°CSecagem | 130 | 15,5 | 1,20 |
5 INTENSIVO *** | Programa indicado para a lavagem de pratos, panelas e frigideiras muito sujas, também com resíduos secos | Pré-lavagem quenteLavagem em 70°C2 enxaguada a frioEnxaguada em 70°CSecagem | 155 | 15,5 | 1,70 |

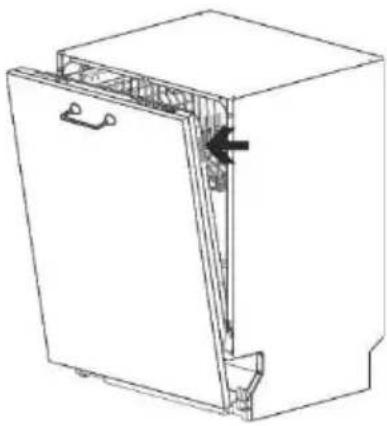

Abertura da porta automática – Dry plus
A abertura automática da porta está presente nos programas indicados com ** na primeira coluna.
O programa "HIGIENE" aumenta a temperatura do enxaguamento final para obter um nível de higiene mais elevado. Adequado para lavagem intensiva de pratos, panelas, frigideiras, tábua de cortar, biberões. Ideal para loiças utilizadas por crianças ou pessoas com alergias.
O espaço necessário para abrir a porta deve estar livre. A abertura e o fecho da porta não devem ser forçados antes do final efetivo do programa de lavagem.
PROGRAMAS SUPLEMENTARES
(consulte o parágrafo que explica o respectivo funcionamento)
| PROGRAMA NÚMERO E SÍMBOLO | CARGA LOUÇA I TALHERES | DESENVOLVIMENTO PROGRAMAS | DURAÇÃO | CONSUMO | |
| MINUTOS (1) | ÁGUA LITROS | ENERGIA KWh (1) | |||
6 RÁPIDO 27'  | Programa de lavagem rápida para loiça com pouca sujidade, lavada imediatamente após a utilização. | Lavagem em 38°C Enxaguada em 50°C | 27 6,7 | 0,70 | |
 | Programa aconselhado para a loiça que aguarda um ciclo adicional de lavagem. | Pré-lavagem a frio | 15 3,8 | 0,02 | |
8 NOTURNO  | Indicado para a lavagem de loiça com sujidade normal, também com resíduos secos. Garante a redução máxima do ruído, sendo portanto aconselhado para o funcionamento durante a no | Lavagem em 55°C Enxaguada a frio Enxaguada em 55°C (2)/65°C Secagem | 270 (2) /245 | 9,6 1,25 | |
9 UNIVERSAL  | Programa de lavagem para loiça mista e panelas com sujidade normal, também com resíduos secos. | Pré-lavagem a frio Lavagem em 65°C Enxaguada a frio Enxaguada em 55°C (2)/70°C Secagem | 150 (2) /110 | 12,5 1,35 | |
10 CÁLICES  | Programa de lavagem para cálices e porcelanas com sujidade leve. Ideal para obter cristais brilhantes | Lavagem em 45°C 2 enxaguadas a frio Enxaguada em 55°C (2)/70°C Secagem | 125 (2) /75 | 12,5 1,1 | |
IMPORTANTE: consulte a tabela “NOTAS E REFERÊNCIAS” nas próximas páginas.
Se a porta da máquina de lavar louça não tiver sido fechada ou o tiver sido fechada de modo não correcto, o ciclo de lavagem não terá início.
Abertura da porta automática – Dry plus
O programa termina com uma fase de secagem constituída por um tempo com a porta fechada e mais um tempo com a porta entreaberta (espera para favorecer ainda mais a secagem). A duração depende do programa e do modelo.
Qualquer intervenção (abertura/fecho da porta, desligamento, etc.) durante esta fase envolve a conclusão antecipada do programa.
É possível interromper o programa durante a fase de secagem e descarregar a máquina de lavar louça antes do fim efetivo (end) sinalizado pelo sistema visual e/ou acústico (dependendo do modelo), mas a secagem pode não ser a ideal.
O desenvolvimento esperado do programa só é concluído quando o fim (end) é sinalizado com um sistema visual e/ou acústico (dependendo do modelo).
O espaço necessário para abrir a porta deve estar livre. A abertura e o fecho da porta não devem ser forçados antes do final efetivo do programa de lavagem.
| NOTAS E REFERÊNCIAS | |
| Execute apenas o programa de imersão com meias cargas.As opções não podem ser utilizadas com o programa de imersão.A opção Dry plus é ativada automaticamente se o programa selecionado for compatível com ela. | |
| * Programa padrão de acordo a norma EN 60436.A opção Dry plus deve ser seleccionada. | |
| ** Consulte a ficha de informação fornecida | |
| *** Programa de referência IEC/DIN.A opção Dry plus deve ser seleccionada. | |
| **** | Programa de referência para os laboratórios. Detergente: 15g no distribuidor + 6g na porta ou pastilha. Disposição: ver a fotografia no parágrafo “uso dos cestos”. |
| (1) As imagens de consumo e a duração do programa foram medidas de acordo com a norma EN 60436. Os valores podem variar em função das temperatura da água de entrada, da temperatura ambiente e do tipo e da quantidade de loiça. | |
| (2) Opção Dry plus selecionada (predefinida)/não selecionada | |
REFERÊNCIAS à ENERGY LABEL fornecida com a máquina de lavar louça:
- O consumo energético anual baseia-se em 280 ciclos de lavagem padrão com água fria e consumo dos modos com baixo consumo energético. O consumo efectivo depende do modo de utilização do aparelho.
- O consumo de água baseia-se em 280 ciclos de lavagem padrão. O consumo efectivo depende do modo de utilização do aparelho.
- As informações referem-se ao programa PADRÃO segundo a norma EN 60436 (indicado na tabela de programas), que é o mais eficaz em termos de consumo combinado de energia e água. O programa é indicado para louça normalmente suja.
- Classe de eficiência de secagem determinada numa escala de “G” (eficiência mínima) a “A” (eficiência máxima).
Aviso para os institutos de testes
Os institutos de teste recebem indicações para testes comparativos (por exemplo, em conformidade com a EN60436).
Na ausência da ficha do instituto que acompanha a documentação, solicite indicações no seguinte endereço de
Na solicitação, é necessário indicar o modelo (MOD) e o número de série (S/N) presente na placa afixada ao lado da porta.
3.2 Programas de lavagem
Antes de iniciar um programa de lavagem verificar se:
- A torneira da água está aberta.
- No depósito do produto para abrandar existe sal regenerador.
- No distribuidor está colocada a dose adequada de detergente.
- Os cestos estão carregados correctamente.
- Os braços borrifadores rodem livremente e sem impedimentos.
- A porta da máquina de lavar louça está bem fechada.
O A opção selecionada juntamente com qualquer um dos programas de lavagem permite ativar uma série de programas adicionais. Após ter selecionado o programa pretendido, prima o botão (a luz indicadora acende-se). Desativa-se automaticamente no final do programa..
Esta opção reduz ainda mais o consumo de energia mediante a abertura da porta no fim do ciclo, para permitir uma secagem mais eficiente. No fim do ciclo de lavagem, um dispositivo automático destrava a porta, que se abre lentamente alguns centímetros. Desta forma, garante-se uma secagem perfeita mesmo no caso de enxaguamento efetuado com baixas temperaturas, permitindo uma significativa poupança de energia.
Entre a fase de enxaguamento e o fim do ciclo, a máquina de lavar loiça permanece numa fase de inatividade para permitir a correta secagem (o display mostra a hora que falta para o final do ciclo). A abertura da porta nesta etapa implica a interrupção do ciclo e o fim do programa.
O fim do programa é assinalado por um sinal sonoro curto e pela intermitência das luzes indicadoras dos programas n° 4 e n° 5.
Com a função ativada não se deve, em nenhuma circunstância, impedir a abertura da porta; deixe desobstruído o espaço à frente da porta, necessário para a abertura. Não force o fecho da porta antes do fim do ciclo ser assinalado, porque isso iria danificar o mecanismo.
MEIA CARGA DISTRIBUÍDA
Se a louça a lavar for pouca, demonstra-se útil a opção de lavagem com "meia carga distribuída", controlada pelo botão, que permite poupar água e energia eléctrica, e reduz a duração do programa. A louça deve ser colocada em ambos os cestos e no distribuidor de detergente deve ser introduzida uma quantidade inferior relativamente à utilizada para a carga completa.
Flexi Tabs
Específica para a lavagem com detergentes combinados em pastilhas, que contêm também o sal e o abrilhantador (3 em 1) ou outros detergentes, tais como protector para vidro, abrilhantador para aço, etc. (4 em 1, 5 em 1...). Com a opção seleccionada, o sal e o abrilhantador não serão alimentados na máquina, mesmo se estiverem presentes nos respectivos compartimentos. Se os compartimentos estiverem vazios, as lâmpadas piloto permanecerão acesas.
Se a opção não estiver presente, aconselha-se a utilizar produtos tradicionais (detergente, sal e abrilhantador) porque os produtos multifunções, com os ciclos de lavagem tradicionais, poderiam dar lugar a problemas, tais como depósito de uma camada branca, baixos resultados de secagem e resíduos na loiça.
Para mais informações, consulte as indicações fornecidas na embalagem do detergente.
IMPORTANTE:
quando a opção não for mais necessária, deve ser desactivada mediante a pressão do respectivo botão (a lâmpada de controle apaga).
Estes produtos não são adequados para a utilização com água demasiado “dura”. Se a dureza programada for superior a H3, activando a opção a respectiva lâmpada piloto pisca para assinalar a utilização incorrecta, que não prejudica o funcionamento da máquina, mas poderia causar resultados de lavagem não óptimos.
ATRASO DO PROGRAMA
Permite programar o acionamento da máquina de lavar loiça na faixa horária pretendida (por exemplo, durante a noite). Prima o botão DELAY para ativar a opção e visualizar no display o tempo de espera de 1 hora. Se continuar a premir poderá selecionar o tempo de espera pretendido para até 24 horas. Para cancelar a programação, prima o botão repetidamente até que o display exiba algum número. Não é possível selecionar a opção com o programa já iniciado. Ao fechar a porta, a máquina de lavar loiça realiza uma pré-lavagem, no fim da qual entra em funcionamento o "tempo de espera" definido.
CANCELAMENTO DO PROGRAMA EM CURSO
- Para anular o programa que está a funcionar é necessário abrir a porta, pressionar e manter pressionado durante alguns segundos o botão de SELECÇÃO PROGRAMAS (3) até ao acendimento simultâneo das lâmpadas de controle dos programas nº 4 e 5 (marcadas pela escrita "end").
- Fechar a porta.
- Depois de cerca de 1 minuto, a máquina termina o ciclo.
MODIFICAÇÃO DO PROGRAMA
Para mudar um programa que está a funcionar, basta abrir a porta e seleccionar o novo programa. Fechando a porta novamente, a máquina executa automaticamente o novo programa.
PARA ECONOMIZAR ENERGIA! ... E RESPEITAR O MEIO AMBIENTE
- Procurar utilizar a máquina de lavar louça sempre completamente carregada.
- Não lavar a louça em água corrente.
- Utilizar o programa de lavagem mais idóneo para cada tipo de carga.
- Não efectuar enxaguadelas preliminares.
- Se houver, ligar a máquina de lavar louça a uma instalação de água quente até 60°C.
PARA REDUZIR OS CONSUMOS DE DETERGENTE! ... E RESPEITAR O MEIO AMBIENTE
Os fosfatos existentes no detergente para máquina de lavar louça constituem um problema do ponto de vista ecológico. Para evitar um excessivo consumo de detergente, mas também de energia eléctrica aconselha-se:
- diferenciar a louça mais delicada daquela mais resistente aos detergentes fortes e às temperatura altas;
- não colocar o detergente directamente na louça.
Se for necessário abrir a porta durante a lavagem, o programa será interrompido, a lâmpada de controle correspondente continuará a piscar e um sinal acústico irá avisar que o ciclo não foi concluído. Será necessário aguardar cerca de 1 minuto antes de fechar a porta para fazer o programa recomeçar. Assim que a porta for fechada, o programa recomeçará a partir do ponto em que fora interrompido. É conveniente efectuar esta operação só se for necessário porque ela poderia provocar irregularidades na realização do programa.
FIM DO PROGRAMA
No fim do programa, a máquina emite um breve sinal acústico e as lâmpadas de controle dos programas nº 4 e 5 (marcadas pela escrita "end") piscam.
Para desligar a máquina basta abrir a porta e pressionar o botão de LIGAÇÃO/DESLIGAÇÃO (1).
GESTÃO DA ENERGIA
Ao fim de 5 minutos de inactividade (ciclo de lavagem concluído, interrompido ou programado mas não iniciado), a máquina de lavar louça coloca-se num estado de espera (stand-by) para reduzir o consumo de energia.
Neste estado, a condição da máquina (lâmpadas de controle ou display em função do modelo) é indicada mais lentamente (acende 1 vez de 5 em 5 segundos).
EXTRACÇÃO DA LOUÇA
No fim do programa de lavagem esperar pelo menos 20 minutos antes de retirar a louça, a fim que a mesma esfrie-se. Para evitar que eventuais gotas de água que permaneceram no cesto superior possam cair na louça que ainda está no cesto inferior, aconselha-se esvaziar primeiro o cesto inferior e depois aquele superior.
4. Instruções para o uso
Depois de ter instalado correctamente a máquina de lavar louça, predispô-la para que possa começar a funcionar executando as seguintes operações:
- Regular o produto para abrandar a água;
- Introduzir o sal regenerador;
- Introduzir o abrilhantador e o detergente.
4.1 Uso do produto para abrandar a água
A quantidade de calcário contido na água (índice de dureza da água) pode provocar manchas esbranquiçadas na loiça seca, a qual, com o passar do tempo, tende a tornar-se opaca. A máquina de lavar loiça está equipada com sistema automático de desendurecimento que, usa um sal de regeneração específico para reduzir a dureza da água.
- Quando utilizar a máquina de lavar loiça pela primeira vez, além do sal, é também necessário adicionar um litro de água no reservatório.
- Sempre que reabastecer o reservatório de sal, assegure-se de que a tampa fique bem fechada. A mistura da água e o detergente nunca deve penetrar no reservatório do sal, visto que isso comprometeria o funcionamento do sistema de regeneração. No caso de tal ocorrer, a garantia será invalidada..
- Utilize apenas sal de regeneração especialmente formulado para máquinas de lavar loiça domésticas. Caso utilize sal em pastilhas, não encha totalmente o reservatório.
- Não utilizar sal alimentar, porque contém substâncias não solúveis, que com o passar do tempo podem comprometer a instalação de descalcificação.
- Quando for necessário, executar a operação de introdução do sal antes de dar início ao programa de lavagem: deste modo a solução salina em sobras será removida imediatamente pela água: se a água salgada permanecer durante muito tempo na cuba de lavagem poderá provocar fenómenos de corrosão.
Prestar atenção para não confundir as confecções de sal com as de detergente: a introdução de detergente no depósito do sal prejudica o produto para abrandar.
A definição pode ser ajustada através do BOTÃO DE SELEÇÃO DO PROGRAMA (3). Mantenha o botão pressionado até que a LUZ INDICADORA DE AJUSTE DA DUREZA DA ÁGUA (4) pisque. As LUZES INDICADORAS DO PROGRAMA SELECIONADO (2) indicam definição atual. Cada pressão no botão altera o ajuste de acordo com a sequência na tabela seguinte:
Após a realização do ajuste ou a visualização da definição atual, se não tocar no botão durante alguns segundos; a máquina sairá automaticamente do modo de ajuste e volta ao modo de funcionamento padrão.
TABELA DE DUREZA DA ÁGUA
| DUREZA DA ÁGUA | AJUSTE | ||
| Graus Alemães (°dH) | Graus Franceses (°dF) | ||
| 0 – 6 0 – 11 | H0 Todas as luzes apagadas (sem sal) |  | |
| 7 – 10 12 – 18 H1 Uma lâmpada acesa |  | ||
| 11 – 15 19 – 27 H2 Duas lâmpadas acesas |  | ||
| 16 – 21 28 – 37 H3 Três lâmpadas acesas |  | ||
| 22 – 28 38 – 50 H4 Quatro lâmpadas acesas |  | ||
| 29 - 50 51 – 90 H5 Cinco lâmpadas acesas |  | ||
Contacte a administração da empresa abastecedora de água local para informações relativas à dureza da água que abastece a sua casa. Definições por defeito: H3 - 16-21°dH - 28-37°dF
4.2 Utilização dos distribuidores de abrilhantador e detergente
Os distribuidores de detergente e de abrilhantador encontram-se no interior da porta: à esquerda o distribuidor de detergente e à direita o de abrilhantador.
Com exceção do programa IMERSÃO, antes de cada ciclo de lavagem é necessário adicionar a quantidade correta de detergente ao respetivo distribuidor. O abrilhantador, por sua vez, apenas deve se adicionado conforme necessário.
ADIÇÃO DE ABRILHANTADOR
O abrilhantador ajuda a loiça a secar mais rapidamente e impede a formação de manchas e depósitos de calcário; é adicionado automaticamente à água durante o ciclo de enxaguamento final, a partir do compartimente situado no interior da porta.
- Abra o distribuidor pressionando e levantando a lingueta na tampa. - Abra o distribuidor pressionando e levantando a lingueta na tampa. Encha o distribuidor com abrilhantador. Ateste novamente quando a luz indicadora do abrilhantador acender.
- Feche a tampa; irá ouvir um clique que indica que ela está fechada. - Sirva-se de um pano para remover qualquer derrame de abrilhantador, que pode levar à formação excessiva de espuma.
Pressione e mantenha pressionado o botão SELEÇÃO DE PROGRAMAS (3), após cerca de 15" a luz indicadora do sal pisca; mantenha-o pressionado até que a luz indicadora brilhante (5) comece a piscar e as luzes indicadoras de programas (2) indiquem a programação atual. Pressione então várias vezes o botão SELEÇÃO DE PROGRAMAS (3) para selecionar a dosagem pretendida de acordo com a seguinte tabela:
Após a realização do ajuste ou a visualização da definição atual, se não tocar no botão durante alguns segundos; a máquina sairá automaticamente do modo de ajuste e volta ao modo de funcionamento padrão.
TABELA DE REGULAÇÃO DO ABRILHANTADOR
| 0 – nenhum distribuído | b0 | Todas as luzes indicadoras apagadas |  |
| mínimo 2 ml b1 | Uma lâmpada indicadora acesa | ||
| 3ml b2 | Duas luzes indicadoras acesas |  | |
| 4 ml b3 | Três luzes indicadoras acesas | ||
| 5ml b4 | Quatro luzes indicadoras acesas |  | |
| máximo de 6 ml | b5 | Cinco luzes indicadoras acesas |
Definições por defeito: b4 - 5ml
- A quantidade de abrilhantador deve ser aumentada se a loiça lavada ficar opaca e apresentar manchas circulares.
- Se, pelo contrário, a loiça ficar pegajosa ou apresentar listras esbranquiçadas, é necessário reduzir a definição de abrilhantador.
ADIÇÃO DE DETERGENTE
Para abrir a tampa do distribuidor de detergente, pressione ligeiramente o botão P. Adicione o detergente ou a pastilha e feche a tampa, deslizando-a até que pare, indicado por um clique.
Durante o ciclo de lavagem, o distribuidor abrirá automaticamente.
Adicionar apenas detergente (também na forma de pastilha) se o distribuidor estiver seco.
- Quando é selecionado um programa com pré-lavagem a quente (ver a tabela de programas), deverá ser colocado detergente adicional no compartimento G/H (dependendo dos modelos).
- Use exclusivamente detergentes especialmente formulados para máquinas de lavar loiça.
- As embalagens devem ser selada e guardadas em lugar seco para impedir a formação de grumos que podem afetar de forma negativa os resultados de lavagem. Depois de abertas, as embalagens não devem ser guardadas por muito tempo, caso contrário, o detergente perde a eficácia.
- Não use detergentes para lavar a loiça à mão, pois podem comprometer o funcionamento da máquina de lavar loiça.
- Adicione a quantidade correta de detergente. Uma quantidade insuficiente de detergente resultará numa remoção parcial da sujidade, enquanto uma quantidade excessiva é um desperdício e não melhora os resultados da lavagem.
Para a proteção do ambiente, aconselhamos a utilização de detergentes sem fosfatos ou cloro.
A introdução de detergente, mesmo na forma líquida, no distribuidor do abrilhantador, danificará a máquina de lavar loiça.
4.3 Avisos e recomendações gerais
Antes de utilizar a máquina de lavar loiça pela primeira vez, é aconselhável ler as seguintes recomendações referentes ao tipo de loiça a ser lavada e à sua carga. Geralmente não subsistem limitações para a lavagem da loiça de uso doméstico, mas em alguns casos dever-se-á considerar as características da mesma.
Antes de carregar a loiça nos cestos é necessário:
- eliminar os restos de comida maiores, por exemplo ossos, espinhas, que poderiam além de entupir o filtro, provocar danos à bomba de lavagem;
- colocar de molho as panelas ou as frigideiras que apresentem no fundo resíduos queimados de comida para facilitar a remoção; depois carregue-os no CESTO INFERIOR.
Não é necessário pré-lavar a loiça sob água corrente antes de os carregar nos cestos, uma vez que isto apenas faz gastar água.
O correto carregamento da loiça ajuda a assegurar excelentes resultados de lavagem.
ATENÇÃO!
- Assegure-se que a loiça fique bem firme e não possa virar-se e que não impeça a rotação dos braços dos pulverizadores durante o ciclo de lavagem.
- Não coloque objetos muito pequenos nos cestos visto que estes podem cair e obstruir os braços dos pulverizadores ou a bomba de lavagem;
- Recipientes como chávenas, tigelas, copos e panelas devem ser sempre colocados virados com a abertura para baixo e com as cavidades inclinadas, para permitir o escoamento da água;
- Não os empilhar ou colocar de forma que cubram uns aos outros.
- Não colocar os copos muito junto uns dos outros pois podem tocarse e quebrar ou podem ficar com manchas nos pontos onde chocam.
ASSEGURAR-SE de que os artigos serem lavados sejam apropriados para a lavagem em máquina de lavar loiça.
Artigos não adequados para lavagem em máquina de lavar loiça:
- Loiça, panelas ou tachos de madeira: podem ficar danificados devido às elevadas temperaturas de lavagem;
- Artigos de artesanato: raramente são apropriados para serem lavados em máquina de lavar loiça. As temperaturas relativamente altas da água e os detergentes usados podem danificá-los;
- Loiça de plástico: a loiça de plástico resistente ao calor deve ser lavada no cesto superior;
- Loiça e objetos de cobre, estanho, zinco e latão: tendem a ficar manchados;
- Loiça de alumínio: os artigos fabricados em alumínio anodizado podem descolorar;
- Prataria: os artigos de prata podem manchar-se;
- Vidro e cristal: em geral, os objetos de vidro e de cristal podem ser lavados na máquina de lavar loiça. Todavia existem alguns tipos de vidro e de cristal que depois de muitas lavagens podem ficar opacos e perder a sua transparência; para este tipo de materiais aconselhamos utilizar sempre o programa menos forte existente na tabela dos programas;
- Artigos decorados: os objetos decorados à venda no mercado têm, em geral, uma boa resistência à lavagem em máquina de lavar loiça, apesar das cores poderem desvanecer após uma grande quantidade de lavagens. Em caso de dúvidas em relação à solidez das cores é aconselhável lavar poucos artigos de cada vez durante aproximadamente um mês.
4.4 Utilização dos cestos
A máquina de lavar loiça possui uma capacidade de 13 serviços individuais, incluindo travessas.

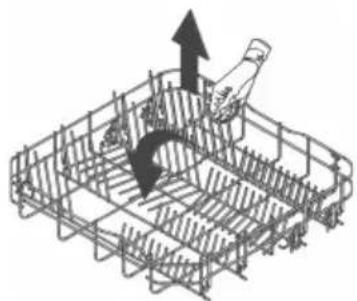

CESTO INFERIOR
O cesto inferior recebe toda a força do braço do pulverizador inferior e deverá, por isso, ser utilizado para a colocação dos artigos mais “resistentes” e com um grau mais elevado de sujidade.
São permitidas todas as combinações e variedades de carga, desde que se tenha cuidado em arrumar a loiça, as panelas e as frigideiras de tal forma que todas as superfícies sujas fiquem expostas aos jatos de água provenientes da parte de baixo.
Para tirar o máximo proveito do espaço dentro do cesto, ao carregar artigos grandes, alguns modelos estão equipados com suportes rebatíveis para pratos em 2 ou 4 secções.
Com suportes invertíveis
ENCAIXES PARA CESTO INFERIOR
Alguns modelos estão equipados com encaixes para o cesto inferior, que melhoram a secagem da loiça. Os encaixes são fornecidos no saco de acessórios; para os utilizar basta introduzi-los nos lugares apropriados, conforme mostrado.
CARREGAMENTO DO CESTO INFERIOR
Carregar com cuidado os pratos rasos, os pratos de sopa, de sobremesa e travessas, colocando-os verticalmente. As panelas, frigideiras e as tampas devem ser colocadas viradas para baixo. Ao carregar os pratos de sopa e de sobremesa, certifique-se de que deixe um espaço entre eles.
Exemplos de carregamento:
Aconselha-se a carregar no cesto superior loiça pequena ou de tamanho médio, por exemplo, copos, pratos pequenos, chávenas de café ou chá, tigelas pouco fundas e objetos leves fabricados em plástico resistente ao calor. Se o cesto superior for utilizado na posição mais baixa, também poderão ser carregados com travessas, desde que não estejam muito sujas.

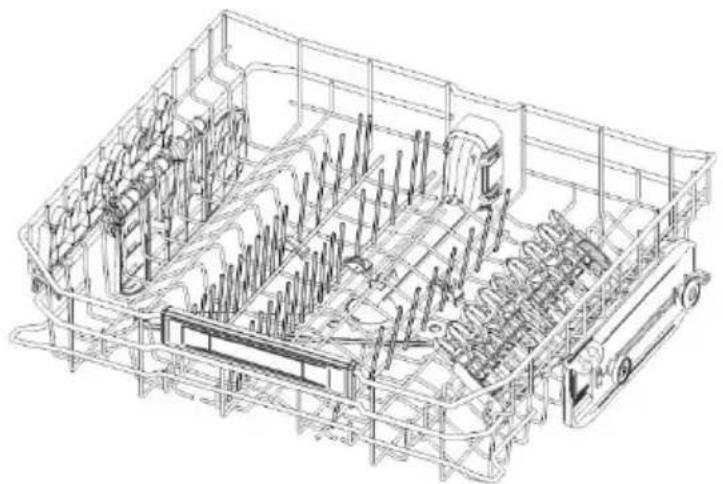

CARREGAMENTO DO CESTO SUPERIOR
Carregar os pratos voltados para a frente; as chávenas, tijelas, etc., devem ser sempre colocados com a abertura para baixo. O lado esquerdo do cesto pode ser carregado com chávenas e copos dispostos sobre dois planos. Na secção central podem ser colocados verticalmente pratos e pires nos suportes fornecidos.
Exemplos de carregamento:

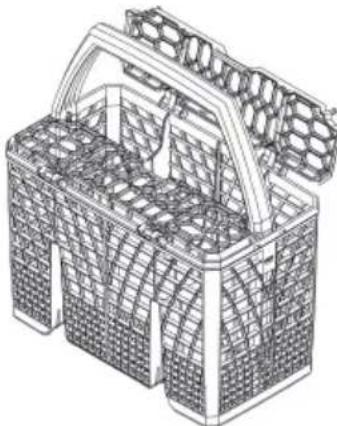

Está concebido para conter os talheres de qualquer tipo, menos aqueles com um comprimento capaz de interferir com o pulverizador superior. Os talheres devem ser colocados nos espaços apropriados das grelhas superiores para permitir uma passagem perfeita da água.
Os garfos e as colheres devem ser posicionados com o cabo para baixo, prestando-se atenção para não se ferir com os dentes dos garfos. As facas devem ser colocadas no compartimento próprio no cesto superior ou na gaveta de talheres, se presente (dependendo do modelo adquirido), caso contrário, posicione-os com os cabos para cima. Conchas e escumadeiras, colheres de pau e facas de cozinha podem ser colocadas no cesto superior, prestando atenção para que a ponta das facas não ultrapasse o cesto. As grelhas superiores podem ser abertas para introduzir, por exemplo, pequenos objetos.

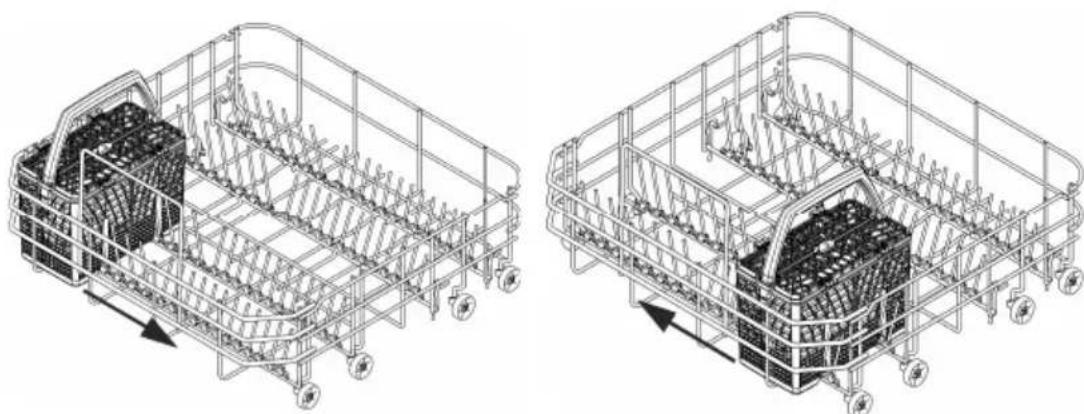

O cesto desloca-se através da máquina de lavar loiça e pode ser colocado em qualquer posição para permitir um uso excelente do espaço no cesto inferior.
O cesto serve para conter os talheres, que devem ser colocados nas sedes próprias, utensílios compridos, posicionados na direcção longitudinal, e pequenos objectos. A extracção “tipo gaveta” facilita a respectiva carga, mas também pode ser totalmente removido das calhas de deslizamento mediante a remoção das travas (conforme indicado na figura). Preste muita atenção ao recolocar as travas para evitar que o cesto possa sair acidentalmente das calhas.
13 Definição de colocação padrão
CESTO PORTA-TALHERES SUPERIOR
Se os encaixes do cesto inferior forem do tipo rebatível, eles devem ficar planos para um carregamento mais fácil.
EQUIPAMENTO DO CESTO SUPERIOR
(dependendo do modelo)
Pontas rebatíveis
Estas podem ser seguradas na posição vertical, apoiadas no fundo do cesto, se não utilizadas, ou colocadas numa posição intermédia, conforme necessário.
A ponta única à direita é ideal para suportar dos copos de haste comprida.
Prateleiras rebatíveis
Para canecas, taças e objetos compridos. As extremidades foram projetadas para segura os copos de haste comprida
Quando não utilizados, podem ser movidos para uma posição vertical (até que seja ouvido o clique).
A altura do cesto superior pode ser ajustada para permitir a colocação, no cesto inferior, de pratos ou loiça grandes.
Os lados do cesto devem ser sempre colocados à mesma altura.
- Levante o cesto puxando-o pela borda superior (1) até ao primeiro ou segundo retentor em função da altura pretendida.
- Para baixar o cesto, primeiro solte-o puxando a alavanca de desbloguejo (2).
O ajuste é também possível com o cesto carregado, mas neste caso, quando baixar o cesto, deve segurá-lo com uma mão para evitar que choque com a loiça.
5. Limpeza e manutenção
Antes de efectuar a manutenção do aparelho, desligue a ficha ou corte a tensão por intermédio do dispositivo de interrupção omnipolar.
5.1 Advertências e conselhos gerais
Evitar utilizar detergentes abrasivos ou ácidos.
As superfícies externas e a contraporta da máquina de lavar louça deverão ser limpas com intervalos regulares com um pano macio humedecido ou com um detergente normal para superfícies envernizadas. As guarnições de vedação da porta deverão ser limpas com uma esponja humedecida. Periodicamente (uma ou duas vezes ao ano) é bom limpar a cuba e as guarnições retirando a sujeira que se pode depositar e para isso utilizar um pano macio e água.
O filtro de entrada de água A colocado na saída da torneira necessita ser limpo periodicamente. Depois de ter fechado a tomeira de abastecimento, desapertar a extremidade da mangueira de abastecimento de água, retirar o filtro A e limpálo delicadamente debaixo de um jacto de água corrente. Recolocar o filtro A na sua sede e apertar novamente com cuidado a mangueira de abastecimento de água.
Os braços borrifadores podem ser retirados facilmente para permitir uma limpeza periódica dos bocais e prevenir possíveis obstruções. Lavá-los debaixo de um jacto de água e recolocá-los nas próprias sedes, verificando que o movimento deles não fique impedido.
- Para retirar o braço borrifador superior é preciso desapertar a aro de fixação R.
- Para retirar o braço borrifador inferior é preciso simplesmente levantá-lo para cima, puxando-o a partir da parte central.
- É apropriado proceder periodicamente à inspecção do filtro central C e, se for necessário, limpá-lo. Para extraí-lo é preciso pegar as linguetas, rodar no sentido anti-horário e levantá-lo;
- Empurrar por debaixo o filtro central D para extraí-lo do micro filtro;
- Separar as duas partes que compõem o filtro de plástico pressionando o corpo do filtro na zona indicada pelas setas;
- Retirar o filtro central levantando-o.
- Os filtros devem ser limpados com água corrente e com uma escova dura.
- Ao remover o filtro, verifique com atenção se não há resíduos de alimento nele. A caída de eventuais resíduos no poço de lavagem pode causar o bloqueio de alguns componentes hidráulicos ou a obstrução dos bicos dos borrifadores.
- É indispensável limpar cuidadosamente os filtros e de acordo com as indicações supramencionadas: a máquina de lavar louça não pode funcionar se os filtros estiverem entupidos.
- Recolocar cuidadosamente os filtros nas próprias sedes, para evitar danos à bomba de lavagem.
SE A MÁQUINA DE LAVAR LOUÇA PERMANECER LONGO TEMPO SEM SER UTILIZADA:
- Efectuar o programa de imersão duas vezes consecutiva.
- Retirar a ficha da tomada de corrente.
- Deixar ligeiramente aberta a porta, de maneira que impeça a formação de mau cheiro dentro da cuba de lavagem.
- Encher o dosador com abrilhantador para a enxaguadela.
- Fechar a torneira da água.
ANTES DE REUTILIZAR A MÁQUINA DE LAVAR LOUÇA DEPOIS DE UMA LONGA PAUSA:
- Controlar que não se tenham depositado na tubagem lama ou ferrugem, neste caso, deixar escorrer a água da torneira de abastecimento por alguns minutos.
- Introduzir novamente a ficha na tomada de alimentação.
- Tornar a conectar a mangueira flexível de abastecimento da água e reabrir a torneira.
ELIMINAÇÃO DE PEQUENOS INCONVENIENTES
Em alguns casos é possível eliminar pessoalmente eventuais pequenos inconvenientes com a ajuda das seguintes instruções:
Se o programa não inicia, verificar se:
- a máquina de lavar louça está ligada à rede eléctrica;
- a alimentação de energia eléctrica não foi interrompida;
- a torneira da água está aberta;
- a porta da máquina de lavar louça está fechada correctamente.
Se permanecer água na máquina de lavar louça, verificar se:
- a mangueira de escoamento não está dobrada;
- o sifão do escoamento não está obstruído;
- os filtros da máquina de lavar louça não estão entupidos.
Se a louça não sair limpa da máquina, verifique se:
- foi introduzido detergente em quantidade adequada;
- há sal regenerador no depósito apropriado;
- a louça está arrumada correctamente;
- o programa seleccionado é apropriado ao tipo e grau de sujeira da louça;
- todos os filtros estão limpos e colocados correctamente nas suas sedes;
- os furos de saída da água dos braços borrifadores não estão entupidos;
- algum objecto não tenha bloqueado a rotação dos braços borrifadores.
Se a louça não secar ou permaner opaca, verificar se:
- há abrilhantador no depósito apropriado;
- a regulação da distribuição do mesmo está certa;
- o detergente utilizado é de boa qualidade e não tenha perdido as suas características (por exemplo por ter sido guardado de maneira não certa, com a caixa aberta).
Se a louça apresentar listras, manchas ... verificar se:
- a regulação da dosagem do abrilhantador não é excessiva.
Se na cuba estiverem visíveis traços de ferrugem:
- o tanque é de aço, portanto eventuais manchas de ferrugem são de origem externa (pedaços de ferrugem que provêem das tubulações da água, das panelas, talheres, etc.). Para eliminar estas manchas existem no comércio produtos específicos.
- Verificar se são utilizadas as doses certas de detergente. Alguns detergentes podem ser mais corrosivos do que outros.
- Verificar se a tampa do depósito do sal está bem fechada e a regulação da instalação do produto para abrandar a água está correcta.
Se a porta não se fechar:

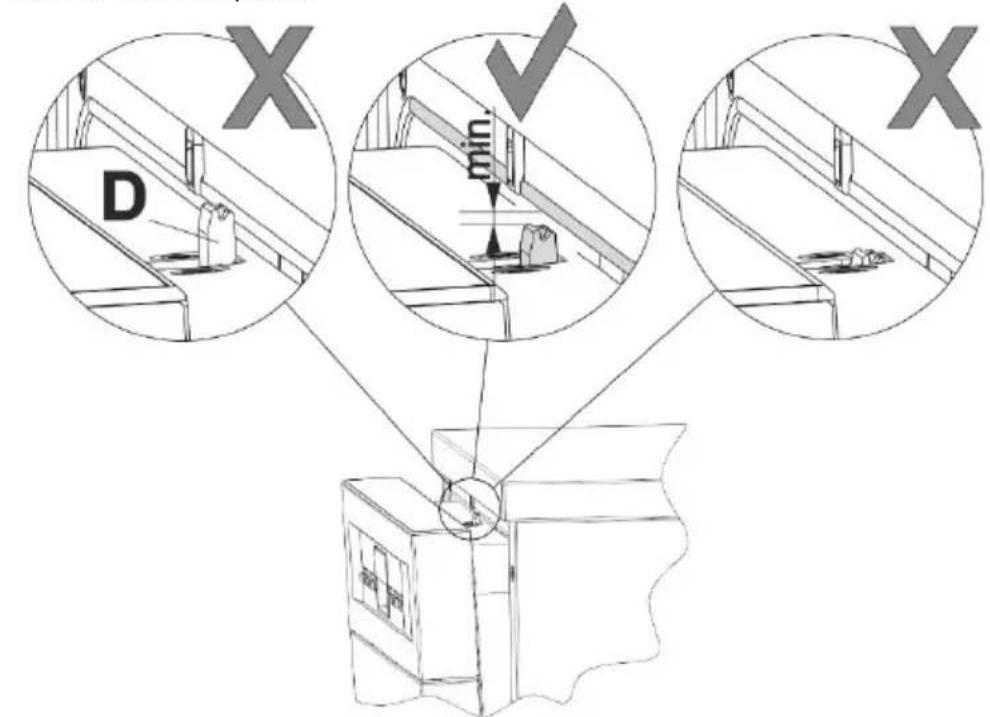

1 - verifique a posição do dente da fechadura (D)

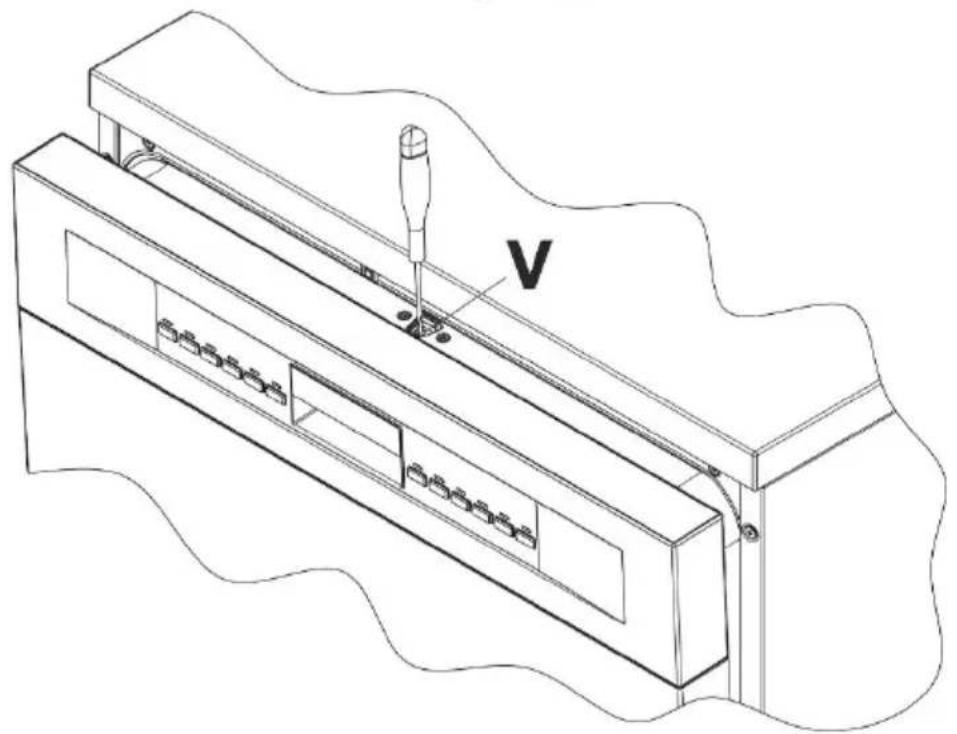

2 - se necessário eleve-o utilizando o parafuso de plástico (V) correspondente ao dente.
3 - verifique também as condições do gancho de fechadura (G); se não for acionado (referência N), a porta abre e fecha normalmente; se estiver ativado (referência S), feche a porta com força até obter a reativação; abra e feche a porta.
Se depois da realização das instruções supramencionadas as anomalias de funcionamento persistirem, é preciso interpelar o centro de assistência técnico autorizado mais perto.
ATENÇÃO: as intervenções efectuadas no aparelho por pessoas não autorizadas não são cobertas pela garantia e ficam às custas do utilizador.
6. Soluções para as anomalias de funcionamento
A máquina de lavar louça é capaz de assinalar uma série de problemas de funcionamento mediante o acendimento simultâneo de várias luzes piloto cujo significado está indicado a seguir. Para além disso, em caso de anomalia no display aparece a indicação “E”.
| ANOMALIA | DESCRIÇÃO | |
| E1 |  | Avaria no dispositivo aguastopInterveio o sistema contra alagamento (só para os modelos equipados com este dispositivo). Intervém se a máquina perder água. É preciso contactar o serviço técnico de assistência aos clientes. |
| E2 |  | Nível de segurançaInterveio o sistema que limita o nível de água na máquina de lavar louça. Interromper o programa em execução e desligar a máquina. Ligar a máquina, programá-la novamente e comandar o início do ciclo de lavagem. Se o problema persistir, contactar o serviço técnico de assistência aos clientes. |
| E3 |  | Anomalia no aquecimento da águaA água não é aquecida ou o seu aquecimento é feito de maneira anormal. Executar novamente o programa de lavagem; se o problema persistir, contactar o serviço técnico de assistência aos clientes. |
| E4 |  | Anomalia na medição da temperatura da água.Interromper o programa em execução e desligar a máquina. Ligar a máquina, programá-la novamente e comandar o início do ciclo de lavagem. Se o problema persistir, contactar o serviço técnico de assistência aos clientes. |
| E5 |  | Anomalia no carregamento da águaA água não é carregada ou o seu carregamento é feito de maneira anormal. Verificar se as ligações eléctricas foram feitas correctamente, se a torneira de entrada da água está aberta e se o filtro não esta obstruído. Se o problema persistir, contactar o serviço técnico de assistência aos clientes. |
| E6 |  | Anomalia na descarga da águaA água não é descarregada ou a sua descarga é feita de maneira anormal. Verificar se o tubo de descarga não está dobrado ou esmagado e se o sifão ou o filtros não estão obstruídos. Se o problema persistir, contactar o serviço técnico de assistência aos clientes. |
ANOMALIA DESCRIÇÃO
E7
Anomalia na turbina (só para os modelos equipados com este dispositivo)
A quantidade de água carregada não é medida de maneira precisa. Interromper o programa em execução e desligar a máquina. Ligar a máquina, programá-la novamente e comandar o início do ciclo de lavagem. Se o problema persistir, contactar o serviço técnico de assistência aos clientes
E8
Anomalia no sistema de lavagem alternado.
Interromper o programa em execução e desligar a máquina. Ligar a máquina, programá-la novamente e comandar o início do ciclo de lavagem. Se o problema persistir, contactar o serviço técnico de assistência aos clientes.
E9
Anomalia no sistema de carregamento da água.
É preciso contactar o serviço de técnico de assistência aos clientes.
E11
Motobomba de lavagem não funciona
Lâmpada de controle apagada
Lâmpada de controle acesa
Lâmpada de controle a piscar
Se se verificar uma situação de alarme a máquina interrompe o programa que está a funcionar, assinalando a anomalia.
- Os alarmes E1, E2, E3, E4, E8 e E9 provocam a conclusão imediata do programa em curso.
- Os alarmes E5, E6 interrompem p programa em curso e assim que a causa for resolvida a execução do programa recomeça.
- O alarme E7 aparece no fim do ciclo que mesmo assim termina porque o funcionamento da máquina não è prejudicado pela sua activação.
• E11: É preciso contactar o serviço de técnico de assistência aos clientes.
Para "cancelar" un alarme é necessário:
- abrir e fechar a porta, oudesligar e ligar a áquina. Nesta altura è possível programar novamente a máquina de lavar louça.
Se a anomalia persistir, será preciso interpelar o Centro de Assistência técnica autorizado.
