MANUAL DE UTILIZADOR BCD 12/2 Bavaria

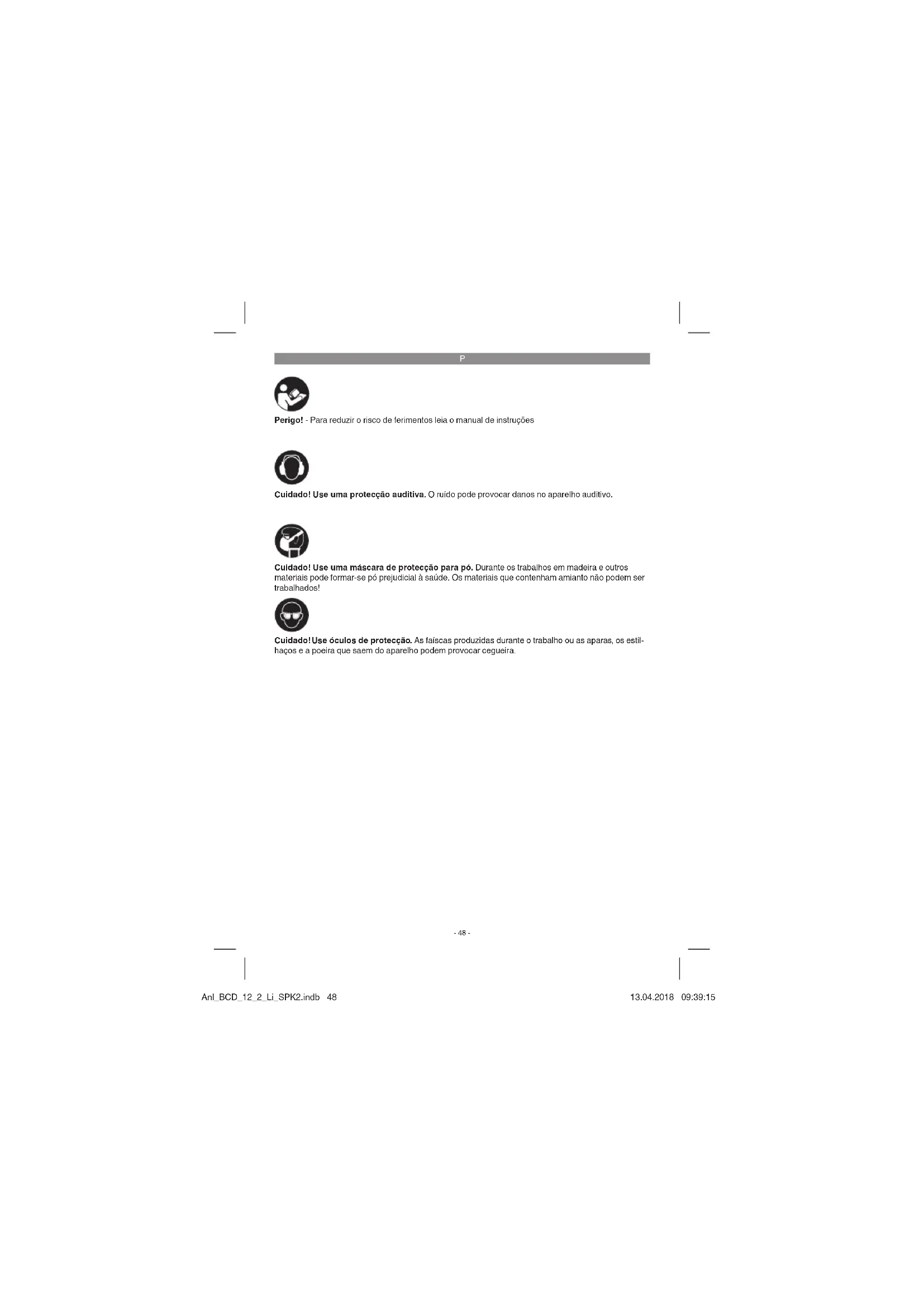

Perigo! - Para reduzir o risco de ferimentos leia o manual de instruções Cuidado! Use uma protecção auditiva. O ruído pode provocar danos no aparelho auditivo. Cuidado! Use óculos de protecção. As faíscas produzidas durante o trabalho ou as aparas, os estil- haços e a poeira que saem do aparelho podem provocar cegueira. Cuidado! Use uma máscara de protecção para pó. Durante os trabalhos em madeira e outros materiais pode formar-se pó prejudicial à saúde. Os materiais que contenham amianto não podem ser trabalhados! Anl_BCD_12_2_Li_SPK2.indb 48Anl_BCD_12_2_Li_SPK2.indb 48 13.04.2018 09:39:1513.04.2018 09:39:15P

Perigo! Ao utilizar ferramentas, devem ser respeitadas algumas medidas de segurança para preve- nir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções / estas instruções de segurança. Guarde-o num local seguro, para que o possa consultar sempre que necessário. Caso passe o aparelho a outras pessoas, entregue também este manual de in- struções / estas instruções de segurança. Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança.

1. Instruções de segurança

As instruções de segurança correspondentes encontram-se na brochura fornecida. Perigo! Leia todas as instruções de segurança e indicações. O incumprimento das instruções de segurança e indicações pode provocar choques eléctricos, incêndios e/ou ferimentos graves. Guarde todas as instruções de segurança e indicações para mais tarde consultar.

2. Descrição do aparelho e material

2.1 Descrição do aparelho (fi gura 1)

1. Ajuste do binário (anel de ajuste)

2. Bucha de aperto rápido

3. Comutador do sentido de rotação

10. Indicação da capacidade do acumulador

2.2 Material a fornecer

Com a ajuda da descrição do material a fornecer, verifi que se o artigo se encontra completo. Caso faltem peças, dirija-se num prazo máximo de 5 dias úteis após a compra do artigo a um dos nos- sos Service Center ou ao ponto de venda onde adquiriu o aparelho, fazendo-se acompanhar de um talão de compra válido. Para o efeito, consulte a tabela da garantia que se encontra nas infor- mações do serviço de assistência técnica no fi m do manual.

Abra a embalagem e retire cuidadosamente o aparelho.

Remova o material da embalagem, assim como os dispositivos de segurança da emba- lagem e de transporte (caso existam).

Verifique se o aparelho e as peças acessóri- as apresentam danos de transporte.

Se possível, guarde a embalagem até ao ter- mo do período de garantia. Perigo! O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas ou peças de pequena dimensão! Existe o perigo de deglutição e asfi xia!

Manual de instruções original

Instruções de segurança

3. Utilização adequada

O berbequim-aparafusador com acumulador é adequado para aparafusar e desaparafusar pa- rafusos, bem como para furar madeira, metal e plástico. A máquina só pode ser utilizada para os fi ns a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou feri- mentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumi- mos qualquer responsabilidade se o aparelho for utilizado no comércio, artesanato ou indústria ou em actividades equiparáveis. Anl_BCD_12_2_Li_SPK2.indb 49Anl_BCD_12_2_Li_SPK2.indb 49 13.04.2018 09:39:1513.04.2018 09:39:15P

Alimentação de tensão do motor: ..........12 V d.c. Rotações com marcha em vazio: ......................... .............................................. 0-400/0-1500 r.p.m. Escalões do binário: .................................... 21+1 Rotação reversível direita/esquerda: ..............sim Área de aperto da bucha: ................. máx. 10 mm Tensão de carga do acumulador: ...........15 V d.c. Corrente de carga do acumulador: ............ 0,35 А Tensão de rede do carregador: ........................... ............................................ 100-240V~ 50-60 Hz Tempo de carga: ..........................máx. 3-5 horas Tipo de acumulador: .................................. Li-Ion Peso: ..........................................................1,2 kg Perigo! Ruído e vibração Os valores de ruído e de vibração foram apura- dos de acordo com a EN 60745. Nível de pressão acústica L

................................................ 3 dB Nível de potência acústica L

...............................................3 dB Use uma protecção auditiva. O ruído pode provocar danos auditivos. Valores totais de vibração (soma vectorial de três direcções) apurados de acordo com a EN 60745. Furar em metal Valor de emissão de vibração a

Aparafusar sem percussão Valor de emissão de vibração a

O valor de emissão de vibração indicado foi me- dido segundo um método de ensaio normalizado, podendo, consoante o tipo de utilização da fer- ramenta eléctrica, sofrer alterações e em casos excepcionais ultrapassar o valor indicado. O valor de emissão de vibração indicado pode ser comparado com o de uma outra ferramenta eléctrica. O valor de emissão de vibração indicado também pode ser utilizado para um cálculo prévio de limitações. Reduza a produção de ruído e de vibração para o mínimo!

Utilize apenas aparelhos em bom estado.

Limpe e faça a manutenção do aparelho re- gularmente.

Adapte o seu modo de trabalho ao aparelho.

Não sobrecarregue o aparelho.

Se necessário, submeta o aparelho a uma verificação.

Desligue o aparelho, quando este não estiver a ser utilizado.

Use luvas. Cuidado! Riscos residuais Mesmo quando esta ferramenta eléctrica é utilizada adequadamente, existem sempre riscos residuais. Dependendo do formato e do modelo desta ferramenta eléctrica podem ocorrer os seguintes perigos:

1. Lesões pulmonares, caso não seja utilizada

uma máscara de protecção para pó adequa- da.

2. Lesões auditivas, caso não seja utilizada uma

protecção auditiva adequada.

3. Danos para a saúde resultantes das vib-

rações na mão e no braço, caso a ferramenta seja utilizada durante um longo período de tempo ou se não for operada e feita a manu- tenção de forma adequada.

5. Antes da colocação em

funcionamento Leia impreterivelmente estas indicações antes de colocar o martelo perfurador sem fi o em funcio- namento:

aparafusadoras próprias e em perfeitas con- dições.

3. Antes de furar e aparafusar em paredes e

muros, verifi que se existem condutores eléc- tricos, canalizações de gás e de água. Anl_BCD_12_2_Li_SPK2.indb 50Anl_BCD_12_2_Li_SPK2.indb 50 13.04.2018 09:39:1513.04.2018 09:39:15P

1. Retire o acumulador (5) do punho (fi g. 2),

pressionando, ao mesmo tempo, a tecla de engate (8).

2. Verifi que se a tensão de rede indicada na pla-

ca de características corresponde à tensão de rede existente.

3. Insira o alimentador (6a) na tomada. O LED

vermelho no alimentador (6a) acende-se.

4. Encaixe o carregador (6b) no acumulador (5).

O LED vermelho indica que o acumulador está a ser carregado.

5. Quando o carregamento terminar, após

aprox. 3-5 horas, o LED vermelho apaga-se de novo enquanto que o LED verde se acen- de. Se o LED vermelho permanecer a piscar, a ba- teria tem defeito. Retire a bateria. Uma bateria de lítio com defeito nunca mais pode voltar a ser usada. Durante o processo de carregamento, o acumu- lador (5) pode aquecer, o que é perfeitamente normal. Se o pack de acumuladores não se conseguir carregar, verifi que

se existe tensão de rede na tomada.

se existe um contacto correcto nos contactos de carregamento do carregador. Se continuar a não ser possível carregar o pack de acumuladores, envie

e o pack de acumuladores para o nosso serviço de assistência técnica. Tendo em vista uma longa vida útil do pack de acumuladores, deve providenciar o seu recarre- gamento atempado. Isto é absolutamente neces- sário se verifi car que a capacidade do martelo perfurador sem fi o está a diminuir.

6.2 Ajuste do binário (fi g. 4/pos. 1)

A aparafusadora sem fi o está equipada com um ajuste mecânico do binário. O binário para um determinado tamanho do par- afuso é regulado no anel de ajuste (1). O binário depende de vários factores:

do tipo e da dureza do material a ser trabal- hado.

do tipo e do comprimento dos parafusos uti- lizados.

das exigências inerentes às uniões roscadas. O movimento em roda livre da embraiagem, acompanhado de um matraquear, indica que o binário ajustado foi alcançado. Atenção! O anel de ajuste para o binário só deve ser regulado com a ferramenta parada.

6.3 Furar (fi g. 4/pos. 1)

Para furar, posicione o anel de ajuste do binário no último nível „Broca“. No nível „Furar“, o acopla- mento de fricção está inactivo. O binário máximo está disponível para furar.

6.4 Comutador do sentido de rotação (fi g. 5/

pos. 3) Com o interruptor corrediço por cima do interrup- tor para ligar/desligar, pode ajustar o sentido de rotação da aparafusadora sem fi o e protegê-la contra ligações inadvertidas. Pode optar entre rotação à esquerda e à direita. O sentido de ro- tação só deve ser comutado com a ferramenta parada a fi m de evitar danos na engrenagem. Se o interruptor corrediço se encontrar na posição central, o interruptor para ligar/desligar está blo- queado.

6.5 Interruptor para ligar/desligar

(fi g. 5/pos. 4) Com o interruptor para ligar/desligar, pode co- mandar as rotações de forma contínua. Quanto mais pressionar o interruptor, maiores serão as rotações da aparafusadora sem fi o.

6.6 Comutação entre a 1ª e a 2ª velocidade

(fi g. 4/pos. 7) Conforme a posição do comutador pode trabal- har com uma velocidade de rotação superior ou inferior. A comutação entre as duas velocidades só deve ser executada quando a máquina se encontra parada para evitar danos nas engrena- gens.

6.8 Indicação da capacidade do acumulador

(fi g. 5/pos. 10) Prima o interruptor para obter a indicação da capacidade do acumulador (4). O indicador da capacidade do acumulador (10) indica-lhe o nível de carga do acumulador através de 3 LEDs. Acendem os 3 LEDs: O acumulador está completamente carregado. Acendem 2 LEDs: O acumulador dispõe de carga residual sufi ci- ente. 1 LED a piscar O acumulador está vazio, carregue-o. Todos os LEDs a piscar: Já não é possível efetuar o carregamento. O acumulador tem um defeito. Um acumulador com defeito não deve voltar a ser carregado. Remova o acumulador do carregador.

6.9 Substituição do acessório (fi gura 6)

Atenção! Em todos os trabalhos na aparafusado- ra sem fi o (p. ex. substituição do acessório; manu- tenção; etc.) coloque o comutador do sentido de rotação (3) na posição central da aparafusadora sem fi o.

A abertura da bucha (a) tem de ter tamanho suficiente para receber a ferramenta (brocas ou pontas aparafusadoras).

Escolha a ferramenta adequada. Empurre a ferramenta o mais possível para dentro da abertura da bucha (a).

Rode bem a bucha (2) e verifique de seguida se a ferramenta está bem assente.

Utilize, de preferência, parafusos com centragem automática (p. ex. Torx, fenda em cruz), que ga- rantem um trabalho seguro. Certifi que-se de que o bit utilizado e o parafuso coincidem em forma e tamanho. O ajuste do binário deve ser efectuado de acordo com o tamanho do parafuso, tal como descrito nas instruções.

7. Limpeza, manutenção

e encomenda de peças sobressalentes Perigo! Retire a fi cha da corrente antes de qualquer tra- balho de limpeza.

Mantenha os dispositivos de segurança, ranhuras de ventilação e a carcaça do motor o mais limpo possível. Esfregue o aparelho com um pano limpo ou sopre com ar compri- mido a baixa pres são.

Aconselhamos a limpar o aparelho directa- mente após cada utilização.

Limpe regularmente o aparelho com um pano húmido e um pouco de sabão. Não utilize detergentes ou solventes; estes podem corroer as peças de plástico do aparelho. Certifique-se de que não entra água para o interior do aparelho. A entrada de água num aparelho eléctrico aumenta o risco de choque eléctrico.

No interior do aparelho não existem quaisquer peças que necessitem de manutenção.

7.3 Encomenda de peças sobressalentes:

Ao encomendar peças sobressalentes, devem-se fazer as seguintes indicações:

Número de artigo da máquina

Número de identificação da máquina

Número da peça sobressalente necessária Pode encontrar os preços e informações actuais em www.isc-gmbh.info

8. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embala- gem para evitar danos de transporte. Esta emba- lagem é matéria-prima, podendo ser reutilizada ou reciclada. O aparelho e os respectivos aces- sórios são de diferentes materiais, como p. ex. o metal e o plástico. Não deite os aparelhos de- feituosos para o lixo doméstico. Para uma elimi- nação ecologicamente correcta, o aparelho deve ser entregue num local de recolha adequado. Se não tiver conhecimento de nenhum local de recolha, informe-se junto da sua administração autárquica. Anl_BCD_12_2_Li_SPK2.indb 52Anl_BCD_12_2_Li_SPK2.indb 52 13.04.2018 09:39:1613.04.2018 09:39:16P

Guarde o aparelho e os respectivos acessórios em local escuro, seco e sem risco de formação de gelo, fora do alcance das crianças. A temperatura ideal de armazenamento situa-se entre os 5 e os 30 ˚C. Guarde a ferramenta eléctrica na embala- gem original. Anl_BCD_12_2_Li_SPK2.indb 53Anl_BCD_12_2_Li_SPK2.indb 53 13.04.2018 09:39:1613.04.2018 09:39:16P

Só para países da UE Não deite as ferramentas eléctricas para o lixo doméstico! Segundo a directiva europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electró- nicos e a respectiva transposição para o direito interno, as ferramentas eléctricas usadas têm de ser recolhidas separadamente e entregues nos locais de recolha previstos para o efeito. Alternativa de reciclagem relativa à solicitação de devolução: O proprietário do aparelho eléctrico, no caso de não optar pela devolução, é obrigado a reciclar ade- quadamente o aparelho eléctrico. Para tal, o aparelho usado também pode ser entregue a um ponto de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e respectiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes electrónicos, que acompanham os aparelhos usados. A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece da autorização expressa da iSC GmbH. Reservado o direito a alterações técnicas Anl_BCD_12_2_Li_SPK2.indb 54Anl_BCD_12_2_Li_SPK2.indb 54 13.04.2018 09:39:1613.04.2018 09:39:16P

Informações do serviço de assistência técnica Estamos representados em todos os países mencionados no certifi cado de garantia por agentes auto- rizados competentes, cujos contactos poderá encontrar no certifi cado de garantia. Estes encontram-se ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças sobressalentes e peças desgastadas ou a aquisição de consumíveis. Deve-se ter em atenção que, neste produto, as seguintes peças estão sujeitas a um desgaste natural ou decorrente da sua utilização, ou então são necessárias como consumíveis. Categoria Exemplo Peças de desgaste* Bucha, Acumulador Consumíveis/peças consumíveis* Insertos de bit/Brocas Peças em falta

• não incluído obrigatoriamente no material a fornecer! Em caso de defi ciências ou erros, pedimos-lhe que comunique o problema através da página de In- ternet www.isc-gmbh.info. Certifi que-se de que faz uma descrição exacta do problema, respondendo sempre às seguintes questões:

O aparelho já funcionou alguma vez ou possui o defeito desde o início?

Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?

Certifi cado de garantia Estimado(a) cliente, os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso ser- viço de assistência técnica na morada indicada no presente certifi cado de garantia ou ao ponto de ven- da onde adquiriu o aparelho. O exercício dos direitos de garantia está sujeito às seguintes condições:

1. As presentes condições de garantia dirigem-se exclusivamente aos consumidores, ou seja, pes-

soas naturais, que não desejam utilizar este produto quer no âmbito da sua actividade comercial quer de outra actividade independente. As presentes condições de garantia regem as prestações de garantia adicionais com que o fabricante abaixo designado se compromete, além dos termos legais de garantia, para com os compradores dos seus novos aparelhos e não afectam os seus direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.

2. O serviço de garantia cobre exclusivamente as defi ciências num novo aparelho adquirido do fabri-

cante abaixo designado, e que sejam decorrentes de erros de material ou de fabrico comprovados, e está, por nossa opção, limitado à eliminação de tal falta no aparelho ou à substituição do mesmo. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou profi ssional. Não haverá, por isso, lugar a um contrato de garantia no caso de o aparelho ter sido utilizado, dentro do período de garantia, em empresas do sector comercial, artesanal ou industrial ou actividades equiparáveis.

3. Excluídos pela nossa garantia estão:

- Danos no aparelho resultantes da inobservância das instruções de montagem ou de uma ins- talação incorrecta, da inobservância do manual de instruções (como p. ex. a ligação a uma tensão de rede ou tipo de corrente errada) ou da inobservância das disposições de segurança ou da exposição do aparelho a condições ambientais anormais ou de uma conservação e manutenção insufi cientes. - Danos no aparelho resultantes de utilizações abusivas ou indevidas (como p. ex. uma sobrecarga do aparelho ou utilização de ferramentas de trabalho ou acessórios não autorizados), a penetração de corpos estranhos no aparelho (como p. ex. areia, pedras ou pó, danos de transporte), o uso de força ou impactos externos (como p. ex. danos resultantes de quedas). - Danos no aparelho ou nas peças do aparelho associados a um desgaste decorrente do uso, um desgaste natural habitual ou de outro tipo.

4. O período de garantia é de 24 meses a contar da data de compra do aparelho. Os direitos de ga-

rantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter sido detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do perío- do de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para eventuais peças sobressalentes montadas no mesmo. O mesmo se aplica no caso de a assistência técnica ter sido prestada no local.

5. Para activar a garantia, denuncie o aparelho defeituoso em: www.isc-gmbh.info. Tenha à disposição

o talão ou outro comprovativo de compra do aparelho novo. Os aparelhos enviados sem o respecti- vo comprovativo ou sem a placa de características, serão excluídos pelo serviço de garantia devido à falta de atribuição. Se o defeito do aparelho estiver abrangido pelo nosso serviço de garantia, ser- lhe-á imediatamente enviado um aparelho novo ou reparado. Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com as informações do serviço de assistência técnica deste manual de instruções. Anl_BCD_12_2_Li_SPK2.indb 56Anl_BCD_12_2_Li_SPK2.indb 56 13.04.2018 09:39:1613.04.2018 09:39:16Yang/Product-ManagementWeichselgartner/General-Manager
