MANUAL DE UTILIZADOR LE40C750R2K SAMSUNG
(4unidades) M4 X L12
(4unidades) M4 X L8
• Tornillos
Aspecto general del panel de control
Volumen automático (Desactivado / Normal / Nocturno)

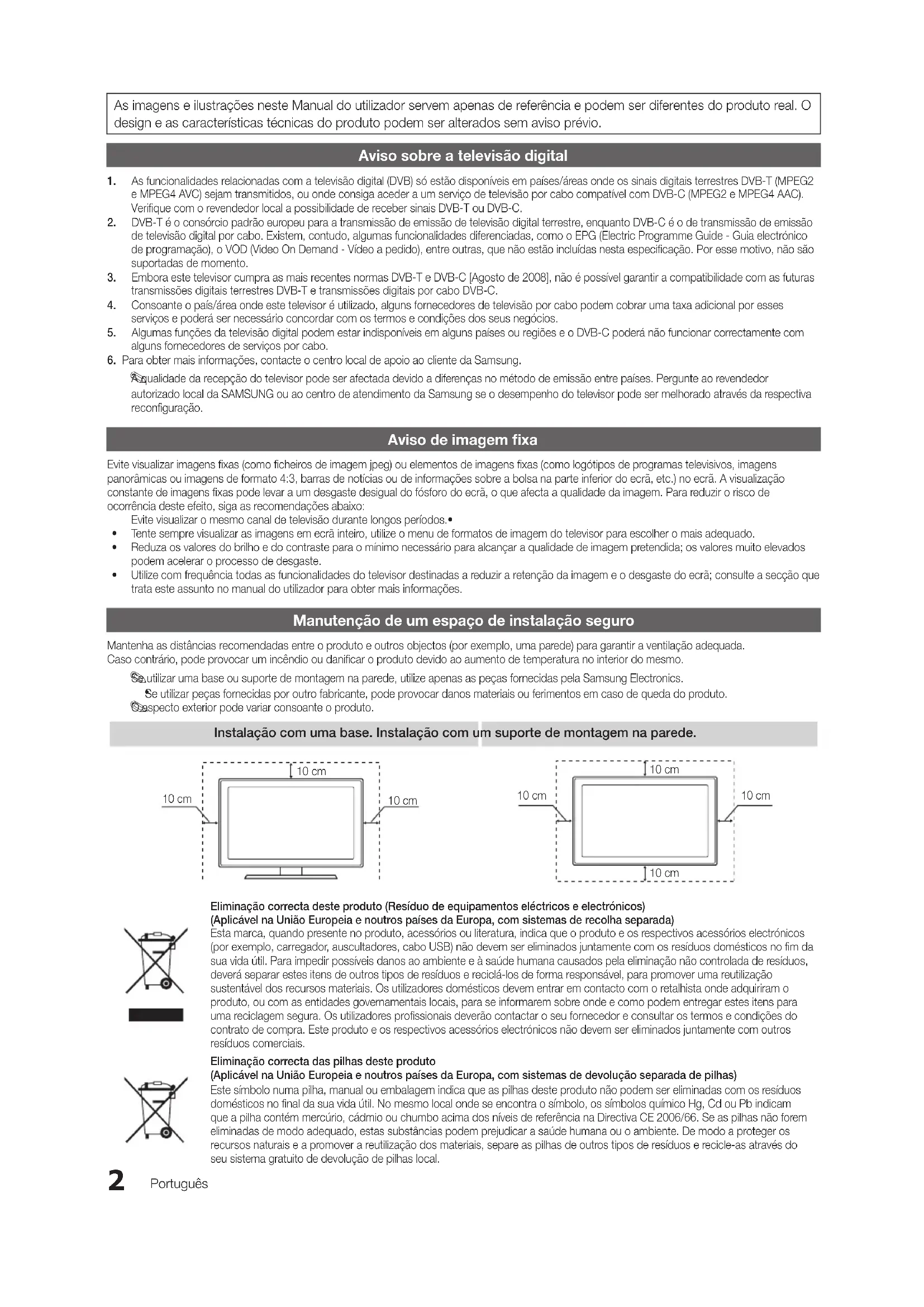

As imagens e ilustrações neste Manual do utilizador servem apenas de referência e podem ser diferentes do produto real. O design e as características técnicas do produto podem ser alterados sem aviso prévio.
Aviso sobre a televisão digital
- As funcionalidades relacionadas com a televisão digital (DVB) só estão disponíveis em países/áreas onde os sinais digitais terrestres DVB-T (MPEG2 e MPEG4 AVC) sejam transmitidos, ou onde consiga aceder a um serviço de televisão por cabo compatível com DVB-C (MPEG2 e MPEG4 AAC). Verifique com o revendedor local a possibilidade de receber sinais DVB-T ou DVB-C.
- DVB-T é o consórcio padrão europeu para a transmissão de emissão de televisão digital terrestre, enquanto DVB-C é o de transmissão de emissão de televisão digital por cabo. Existem, contudo, algumas funcionalidades diferenciadas, como o EPG (Electric Programme Guide - Guia electrónico de programação), o VOD (Video On Demand - Vídeo a pedido), entre outras, que não estão incluídas nesta especificação. Por esse motivo, não são suportadas de momento.
- Embora este televisor cumpra as mais recentes normas DVB-T e DVB-C [Agosto de 2008], não é possível garantir a compatibilidade com as futuras transmissões digitais terrestres DVB-T e transmissões digitais por cabo DVB-C.
- Consoante o país/área onde este televisor é utilizado, alguns fornecedores de televisão por cabo podem cobrar uma taxa adicional por esses serviços e poderá ser necessário concordar com os termos e condições dos seus negócios.
- Algumas funções da televisão digital podem estar indisponíveis em alguns países ou regiões e o DVB-C poderá não funcionar correctamente com alguns fornecedores de serviços por cabo.
- Para obter mais informações, contacte o centro local de apoio ao cliente da Samsung.
À qualidade da recepção do televisor pode ser afectada devido a diferenças no método de emissão entre países. Pergunte ao revendedor autorizado local da SAMSUNG ou ao centro de atendimento da Samsung se o desempenho do televisor pode ser melhorado através da respectiva reconfiguração.
Aviso de imagem fixa
Evite visualizar imagens fixas (como ficheiros de imagem jpeg) ou elementos de imagens fixas (como logótipos de programas televisivos, imagens panorâmicas ou imagens de formato 4:3, barras de notícias ou de informações sobre a bolsa na parte inferior do ecrã, etc.) no ecrã. A visualização constante de imagens fixas pode levar a um desgaste desigual do fósforo do ecrã, o que afecta a qualidade da imagem. Para reduzir o risco de ocorrência deste efeito, siga as recomendações abaixo:
Evite visualizar o mesmo canal de televisão durante longos períodos.
- Tente sempre visualizar as imagens em ecrã inteiro, utilize o menu de formatos de imagem do televisor para escolher o mais adequado.
- Reduza os valores do brilho e do contraste para o mínimo necessário para alcançar a qualidade de imagem pretendida; os valores muito elevados podem acelerar o processo de desgaste.
- Utilize com frequência todas as funcionalidades do televisor destinadas a reduzir a retenção da imagem e o desgaste do ecrã; consulte a secção que trata este assunto no manual do utilizador para obter mais informações.
Manutenção de um espaço de instalação seguro
Mantenha as distâncias recomendadas entre o produto e outros objectos (por exemplo, uma parede) para garantir a ventilação adequada. Caso contrário, pode provocar um incêndio ou danificar o produto devido ao aumento de temperatura no interior do mesmo.
Se utilizar uma base ou suporte de montagem na parede, utilize apenas as peças fornecidas pela Samsung Electronics.
Se utilizar peças fornecidas por outro fabricante, pode provocar danos materiais ou ferimentos em caso de queda do produto.
Aspecto exterior pode variar consoante o produto.
Instalação com uma base. Instalação com um suporte de montagem na parede.
Eliminação correcta deste produto (Resíduo de equipamentos eléctricos e electrónicos)
(Aplicável na União Europeia e noutros países da Europa, com sistemas de recolha separada)
Esta marca, quando presente no produto, acessórios ou literatura, indica que o produto e os respectivos acessórios electrónicos (por exemplo, carregador, auscultadores, cabo USB) não devem ser eliminados juntamente com os resíduos domésticos no fim da sua vida útil. Para impedir possíveis danos ao ambiente e à saúde humana causados pela eliminação não controlada de resíduos, deverá separar estes itens de outros tipos de resíduos e reciclá-los de forma responsável, para promover uma reutilização sustentável dos recursos materiais. Os utilizadores domésticos devem entrar em contacto com o retalhista onde adquiriram o produto, ou com as entidades governamentais locais, para se informarem sobre onde e como podem entregar estes itens para uma reciclagem segura. Os utilizadores profissionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de compra. Este produto e os respectivos acessórios electrónicos não devem ser eliminados juntamente com outros resíduos comerciais.
Eliminação correcta das pilhas deste produto
(Aplicável na União Europeia e noutros países da Europa, com sistemas de devolução separada de pilhas)
Este símbolo numa pilha, manual ou embalagem indica que as pilhas deste produto não podem ser eliminadas com os resíduos domésticos no final da sua vida útil. No mesmo local onde se encontra o símbolo, os símbolos químico Hg, Cd ou Pb indicam que a pilha contém mercúrio, cádmio ou chumbo acima dos níveis de referência na Directiva CE 2006/66. Se as pilhas não forem eliminadas de modo adequado, estas substâncias podem prejudicar a saúde humana ou o ambiente. De modo a proteger os recursos naturais e a promover a reutilização dos materiais, separe as pilhas de outros tipos de resíduos e recicle-as através do seu sistema gratuito de devolução de pilhas local.
Índice
Introdução
4
4 Acessórios
5 Apresentação do painel de controlo
6 Apresentação do telecomando
7 Ligação a uma antena
7 Plug & Play (Configuração inicial)
Ligações
8
8 Ligação a um dispositivo AV
10 Ligação a um dispositivo de áudio
11 Alteracao da fonte de entrada
Funcionalidades básicas
12
12 Como percorrer os menus
12 Utilização do botão INFO (Guia actual e seguinte)
12 Planeamento de visualizações
14 Canal
16 Imagem
21 Som
23 Configuracao
25 Suporte
Funcionalidades avançadas
27
27 Ligação a um PC
28 Ligação de rede
35 Media Play
44 Anynet ^+
48 Internet@TV
51 AllShare
53
53 Funcionalidade de teletexto de canais analógicos

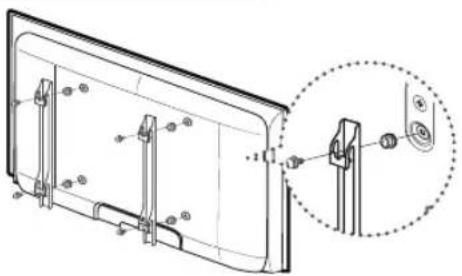

54 Instalação do suporte de montagem na parede
55 Montagem dos cabos
56 Dispositivo anti-roubo Kensington

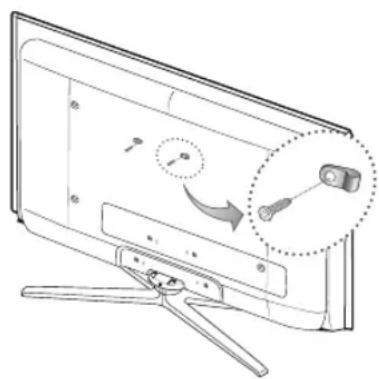

56 Fixacao do televisor a parede
57 Resolucao de problemas
60 Características tecnicas
61 Índice remissivo
Verifique o símbolo!
Esta função pode ser utilizada carregando no botão TOOLS do telecomando.
Certifique-se de que os itens seguintes são fornecidos com o seu televisor LCD. Se faltar algum acessório, contacte o seu revendedor.
Acor e a forma dos itens podem variar consoante os modelos.
Telecomando e pilhas (2 pilhas AAA) •
Manual do utilizador •
Cartão de garantia / Manual de segurança • (não estão disponíveis em alguns locais)
Pano de limpeza •
Cabo de alimentação •
- Tampa
- Braçadeira de cabos
(46 \~ 55 inch TVs)
• Anel de suporte (4ea)
Consulte o manual fornecido em separado para instalar a base.

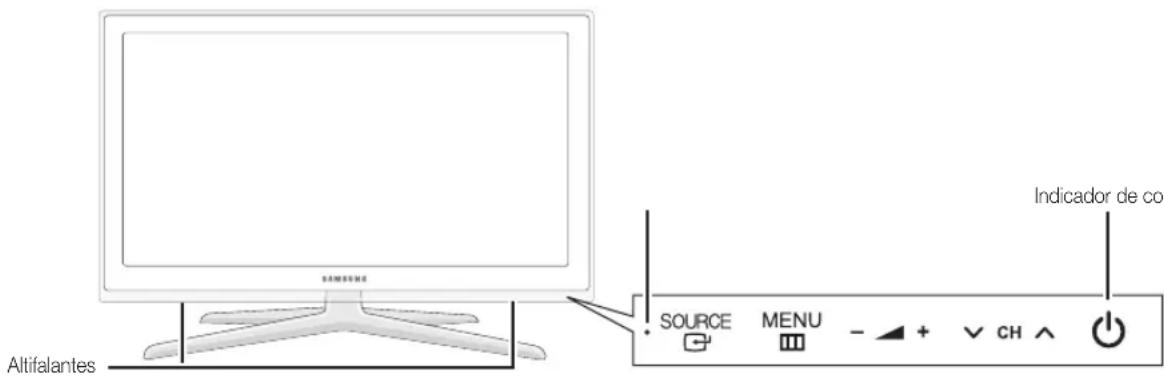

Apresentação do painel de controlo
A cor e a forma do produto podem variar consoante o modelo.
O contacto com outros objectos ou partículas, para além dos seus dedos, pode activar o indicador luminoso.
Indicador de correnteSensor do telecoma
Sensor do telecomando Aponte o telecomando para este ponto no televisor.
SOURCE ← Alterna entre todas as fontes de entrada disponíveis. No menu no ecrã, utilize este botão tal como utiliza o botão ENTER → do telecomando.
MENU III Apresenta um menu no ecrã, o OSD (on screen display - indicações no ecrã), das funcionalidades do seu televisor.
- ▲ + Regula o volume. No OSD, utilize os botões - ▲ + tal como utiliza os botões ◀ e ▶ do telecomando.
√ CH ∧ Muda de canal. No OSD, utilize os botões √ CH ∧ tal como utiliza os botões ▼ e ▲ do telecomando.
Indicador de corrente Pisca e apaga-se quando o televisor está ligado; acende-se quando está no modo de espera.
(Alimentação) Liga ou desliga o televisor.
Modo de espera
Não deixe o televisor no modo de espera durante longos períodos de tempo (por exemplo, quando vai de férias). O televisor continua a consumir uma pequena quantidade de energia eléctrica mesmo quando o botão de alimentação está desligado. É aconselhável desligar o cabo de alimentação.

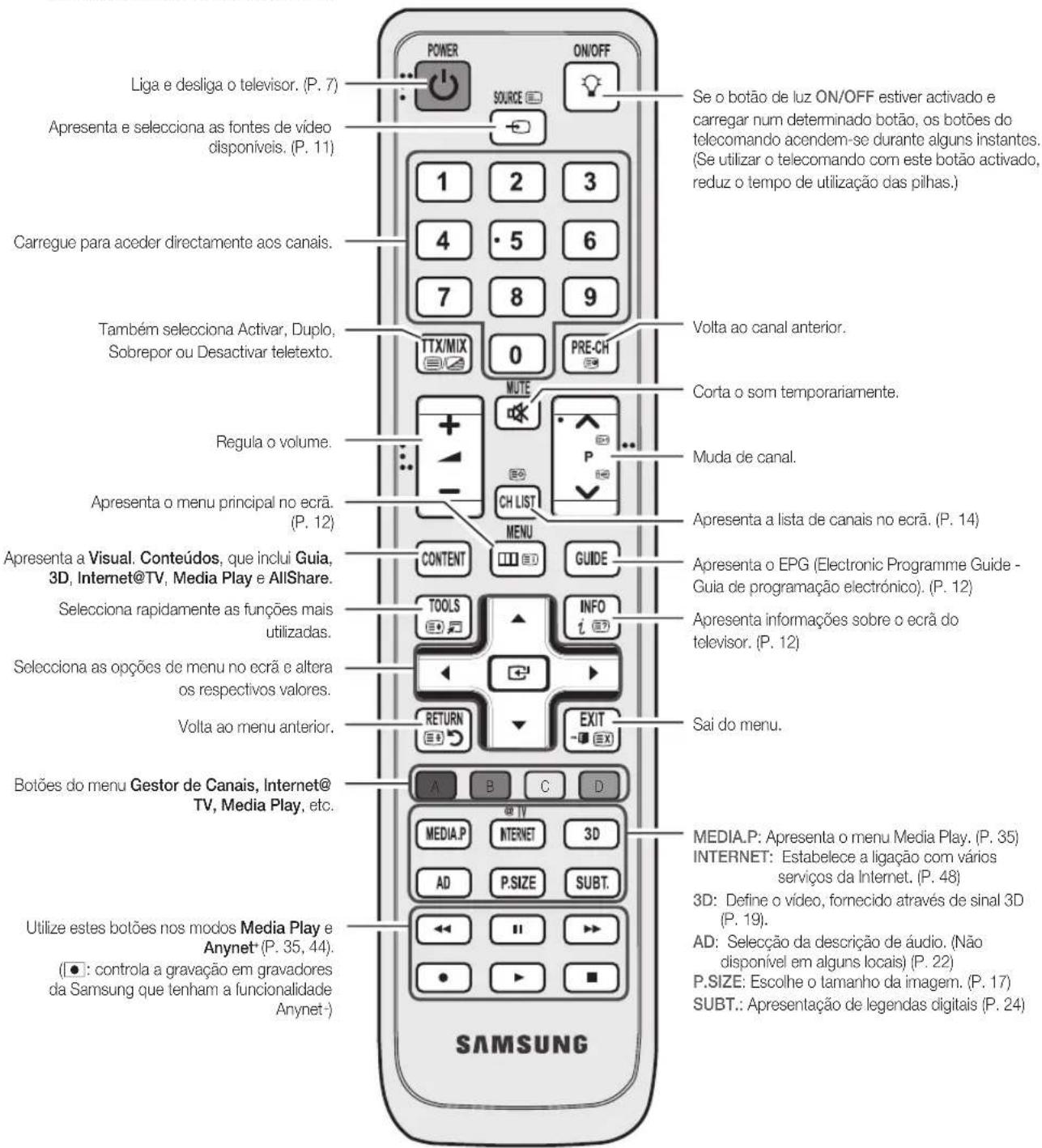

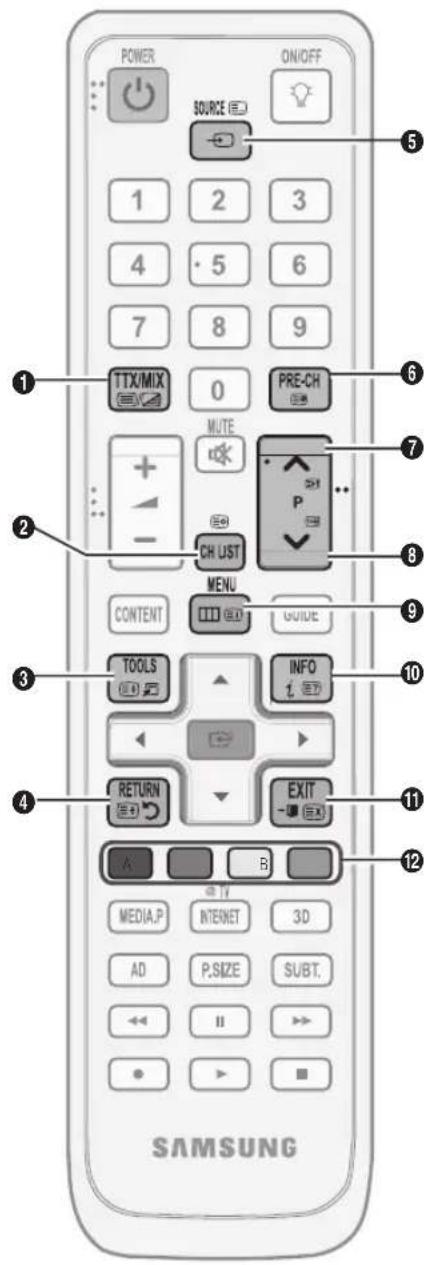

Apresentação do telecomando
Este é um telecomando especial para pessoas invisuais e tem pontos de Braille no botão de alimentação, nos botões de canais e nos botões de volume.

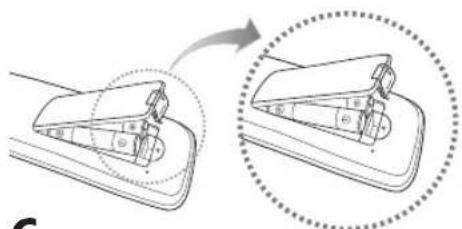

Introdução das pilhas (Tamanho da pilha: AAA)
Utilize o telecomando a uma distância máxima de 23 metros do televisor.
A incidência de luzes fortes pode afectar o desempenho do telecomando. Evite utilizar lâmpadas fluorescentes especiais ou luzes de néon por perto.
A cor e a forma podem variar consoante o modelo.

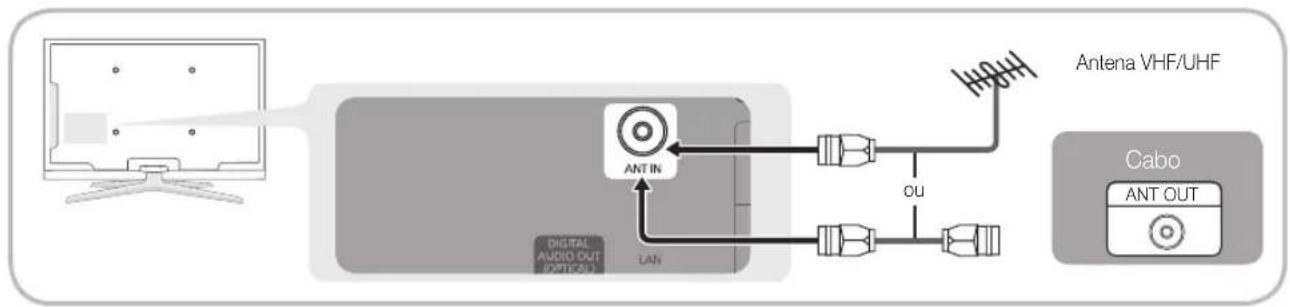

Ligação a uma antena
Quando ligar o televisor pela primeira vez, as definições básicas são utilizadas de forma automática.
Predefinição: ligação à corrente eléctrica e à antena.
Plug & Play (Configuração inicial)
Quando ligar o televisor pela primeira vez, uma sequência de avisos no ecrã ajuda-o a configurar as definições básicas. Carregue no botão POWER ⚙. A função Plug & Play só está disponível se a fonte de Entrada estiver definida para TV.
Para regressar ao passo anterior, carregue no botão vermelho.
| 1 | Seleção de um idioma | Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTER. Seleccione o idioma pretendido para o OSD (On Screen Display - Indicações no ecrã). |
| 2 | Seleção de Demonstração de Loja ou Utilização Doméstica | Carregue no botão ◀ ou ▶ e, em seguida, no botão ENTER.  .• Seleccione o modo Utilização Doméstica. O modoDemonstração de Loja destina-se a locais de venda a retalho.• Reponha as definições da unidade de Demonstração de Loja para Utilização Doméstica (padrão): carregue no botão de volume do televisor. Quando aparecer o OSD de volume, carregue sem soltar MENU durante 5 seg. |
| 3 | Seleção de um país | Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTER. Seleccione o país pretendido. Se o país pretendido não existir no menu, seleccione Outros.Depois de seleccionar o país no menu País alguns modelos permitem avançar para uma opção adicional para definir o número PIN.°oando introduz o número PIN, 0-0-0-0 não está disponível. |
| 4 | Seleção de uma antena | Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTER. Seleccione Antena ou Cabo. |
| 5 | Seleção de um canal | Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTER. Seleccione a origem do canal que pretende memorizar. Se definir a origem da antena para Cabo, torna-se possível atribuir valores numéricos (frequências de canal) aos canais. Para obter mais informações, consulte Canal → Memor. Auto. (P. 14).°Carregue no botão ENTER em qualquer altura para interromper o processo de memorização. |
| 6 | Definição de Modo Relógio | Defina Modo Relógio automática ou manualmente.°Seleccionar Auto., seleccione o fuso horário do local onde se encontra. |
| 7 | Fuso Horário | Carregue no botão ▲ ou ▼ para seleccionar o fuso horário do local onde se encontra e, em seguida, carregue no botão ENTER. (consoante o país) |
| 8 | Apresentação do Guia de Ligação HD | É apresentado o método de ligação que permite obter a melhor qualidade com o ecrã HD. |
| 9 | Desfrute do seu televisor. | Carregue no botão ENTER. |
Se pretender repor esta funcionalidade...
Seleccione Configuração - Plug & Play (Configuração inicial). Introduza o número PIN de 4 dígitos. O número PIN predefinido é "0-0-0-0". Se pretender alterar o número PIN, utilize a função Alterar PIN.

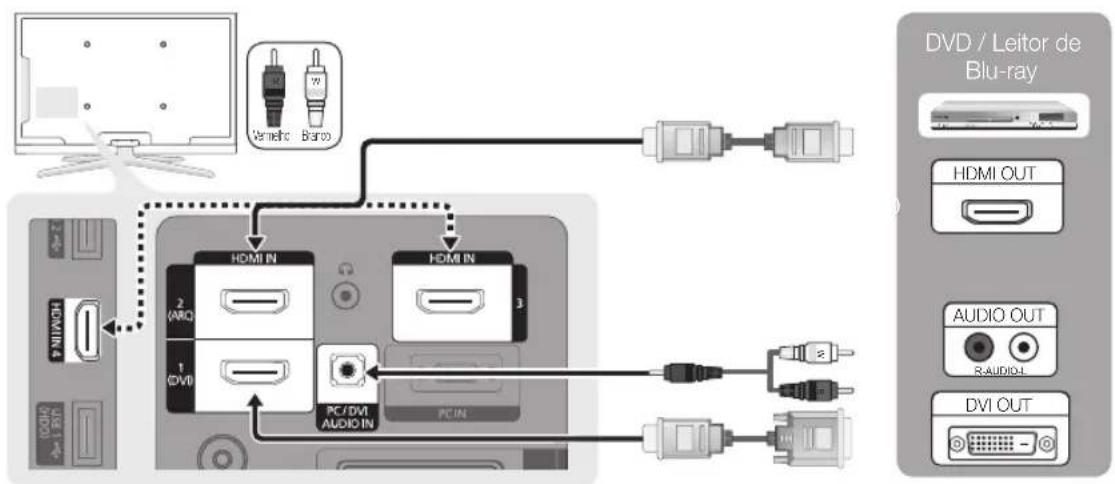

Ligação a um dispositivo AV
Dispositivos disponíveis: leitor de DVD, leitor de Blu-ray, caixa de televisão por cabo HD, receptor de satélite HD STB (Set-Top Box), caixa de televisão por cabo, receptor de satélite (STB)

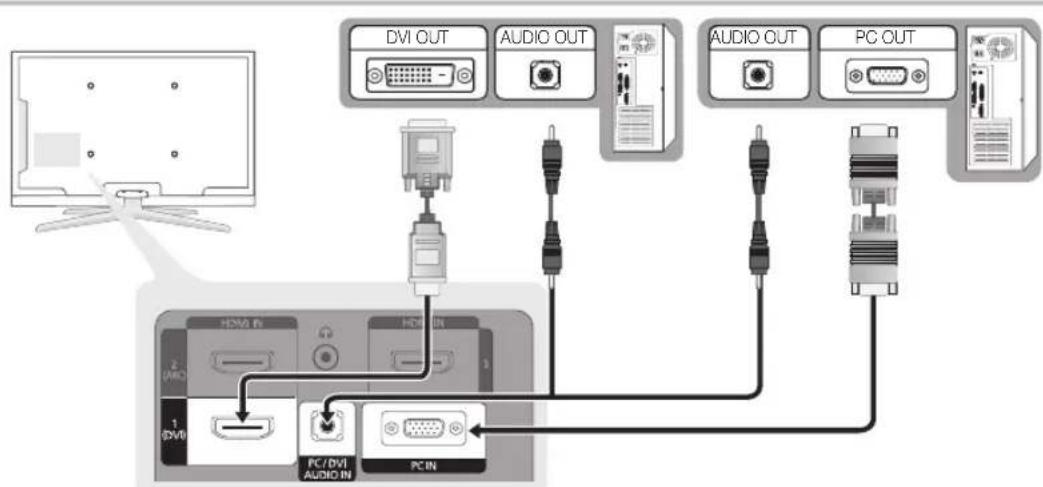

HDMI IN 1(DVI), 2(ARC), 3, 4 / PC/DVI AUDIO IN
Se efectuar uma ligação através de um cabo HDMI/DVI, tem de utilizar a tomada HDMI IN 1(DVI). Em caso de ligação através de um cabo DVI, utilize um adaptador de cabo DVI a HDMI ou DVI-HDMI (DVI a HDMI) para uma ligação de vídeo e as tomadas PC/DVI AUDIO IN para áudio.
Se ligar um dispositivo externo, como um leitor de DVD/leitor de Blu-ray/caixa de televisão por cabo/ receptor de satélite STB que suporte versões HDMI anteriores à 1.4, o televisor pode não funcionar correctamente (por exemplo, pode não emitir imagem/pode não emitir som/imagens tremidas/cores estranhas).
Se o televisor não emitir som após ligar um cabo HDMI, verifique a versão HDMI do dispositivo externo. Se suspeitar que a versão é anterior à 1.4, contacte o fornecedor do dispositivo para confirmar a versão HDMI e solicitar uma actualização.
Os televisores Samsung suportam HDMI 1.4 (com 3D e Audio Return Channel - Canal de retorno de áudio). No entanto, a função ARC (Audio Return Channel - Canal de retorno de rádio) só é suportada no HDMI IN 2(ARC)
- Se a opção Visualiz. Aut. 3D estiver definida para Ligado, algumas funções, como Internet@TV, são desactivadas. Se isto for um problema, defina Visualiz. Aut. 3D ou Modo 3D para Desligado.
A função ARC permite a reprodução digital de som utilizando a porta HDMI IN 2(ARC) e só funciona se o televisor estiver ligado a um receptor de áudio que suporte a função ARC.
O modo ARC Single só é activado se o televisor estiver ligado ao dispositivo utilizando um cabo HDMI - standard, HDMI High Speed, HDMI standard com cabo Ethernet, HDMI High Speed com cabo Ethernet. Se a fonte de entrada for o televisor, a função ARC permite ouvir o som através de um receptor. O som é - transmitido pelo televisor para um receptor através de um cabo HDMI e sem necessidade de um cabo óptico separado.
- Recomenda-se que adquira um cabo HDMI certificado. Caso contrário, o ecrã pode aparecer em branco ou pode ocorrer um erro de ligação.

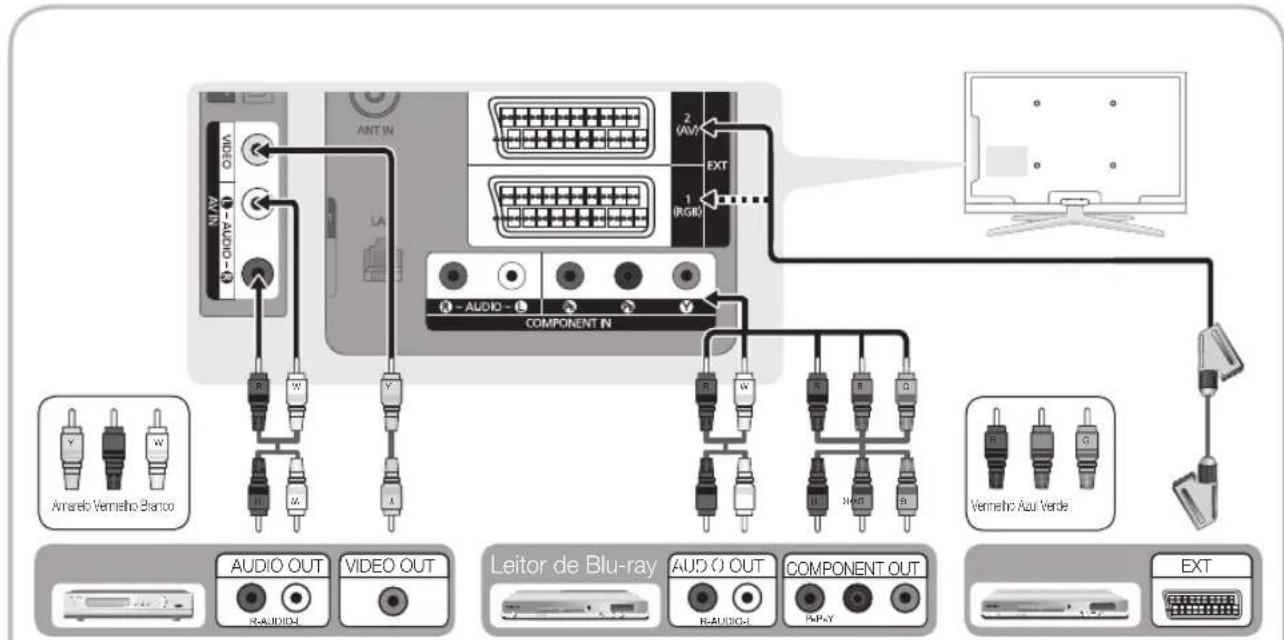

Com um cabo de componente (até 1080p) ou de áudio/vídeo (apenas 480i) e um cabo Scart
Dispositivos disponíveis: videogravador, leitor de DVD, leitor de Blu-ray, caixa de televisão por cabo, receptor de satélite STB
No modo Ext., DTV Out só suporta áudio e vídeo MPEG SD.
Para obter a melhor qualidade de imagem, é aconselhável uma ligação de componente (em detrimento da ligação A/V).

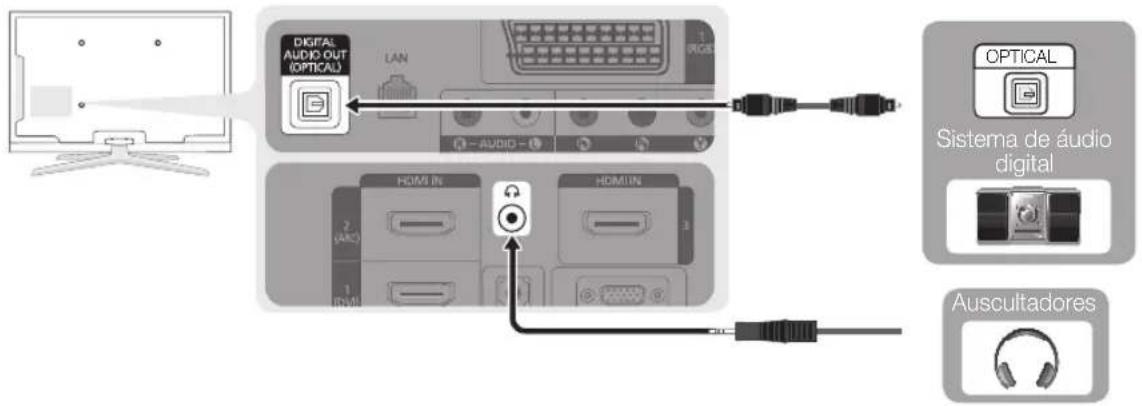

Ligação a um dispositivo de áudio
Dispositivos disponíveis: sistema de áudio digital, amplificador, sistema home theatre DVD
Se um sistema de áudio digital estiver ligado à tomada DIGITAL AUDIO OUT (OPTICAL), diminua o volume do televisor e do sistema.
Poderá usufruir de áudio de 5.1 canais se o televisor estiver ligado a um dispositivo externo que suporte 5.1 canais.
Se o receptor (sistema home theatre) estiver activado, o som é reproduzido a partir da tomada óptica do televisor. Se o televisor receber um sinal DTV, envia som de 5.1 canais para o receptor do sistema home theatre. Se a fonte for um componente digital, como um leitor de DVD/leitor de Blu-ray/caixa de televisão por cabo/receptor de satélite STB (Set-Top Box), e estiver ligada ao televisor através de um cabo HDMI, o receptor do sistema home theatre só reproduz áudio de 2 canais. Se pretender ouvir áudio de 5.1 canais, ligue a tomada de saída de áudio digital do seu leitor de DVD/leitor de Blu-ray/caixa de televisão por cabo/receptor de satélite STB directamente a um amplificador ou a um sistema home theatre.
Auscultadores : Pode ligar os auscultadores à respectiva saída existente no televisor. Quando os auscultadores estão ligados, o som dos altifalantes incorporados é desactivado.
A função de som pode ser limitada quando liga os auscultadores ao televisor.
O volume dos auscultadores e o volume do televisor são reguláveis em separado.

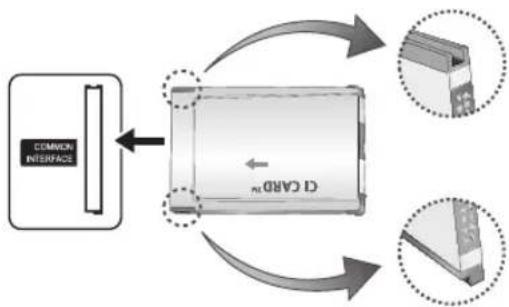

LIGACOES Ranhura COMMON INTERFACE
Para poder ver canais pagos, tem de introduzir o "CI ou CI+ CARD". Se não introduzir o "CI ou CI+ CARD", alguns canais apresentam a • mensagem "Sinal Codificado".
As informações de emparelhamento, incluindo um número de - telefone, a ID do "CI ou CI+ CARD", a ID do anfitrião e outras informações são apresentadas cerca de 2 a 3 minutos depois. Se aparecer uma mensagem de erro, contacte o seu fornecedor de serviços.
Assim que concluir a configuração das informações dos canais, a • mensagem “Actualizacao concluída” é apresentada, indicando que a lista de canais já está actualizada.
NOTA
Tem de solicitar um "CI ou CI+ CARD" ao fornecedor de serviços por cabo local.
Para retirar o "CI ou CI+ CARD", puxe-o cuidadosamente para fora com as mãos para não o deixar cair e danificá-lo.
Introduza o "CI ou CI+ CARD" na direcção indicada no mesmo.
A localização da ranhura COMMON INTERFACE pode variar consoante o modelo.
Uma vez que o "CI ou CI+ CARD" não é suportado em alguns países e regiões, consulte o seu revendedor autorizado.
Se detectar problemas, contacte o fornecedor de serviços.
Alteração da fonte de entrada
Lista de Fontes
Utilize esta opção para seleccionar o televisor ou outras fontes de entrada externa, como leitores de DVD/leitores de Blu-ray/caixa de televisão por cabo/receptor de satélite STB, ligadas ao televisor.
TV / Ext.1 / Ext.2 / PC / AV / ■
Component / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB
Em Lista de Fontes, as entradas ligadas são realçadas.
As opções Ext.1, Ext.2 e PC permanecem sempre activadas.
Editar Nome
Videogravador / DVD / STB cabo / STB satélite / ■ PVR STB / Receptor AV / Jogos / Câmara de vídeo / PC / DVI PC / Dispositivos DVI / TV / IPTV / Blu-ray / HD DVD / DMA: Atribua um nome ao dispositivo ligado às tomadas de entrada para facilitar a selecção da fonte de entrada.
Se houver um PC com uma resolução de 1920 x 1080 a 60 Hz ligado à porta HDMI IN 1(DVI), deve definir o modo DVI PC em Editar Nome.
Se ligar um cabo HDMI/DVI à porta HDMI IN 1(DVI), deve definir para os modos DVI PC ou Dispositivos DVI em Editar Nome.
Funcionalidades básicas
Antes de utilizar o televisor, siga os passos abaixo para saber como navegar no menu e seleccionar e ajustar diferentes funções.

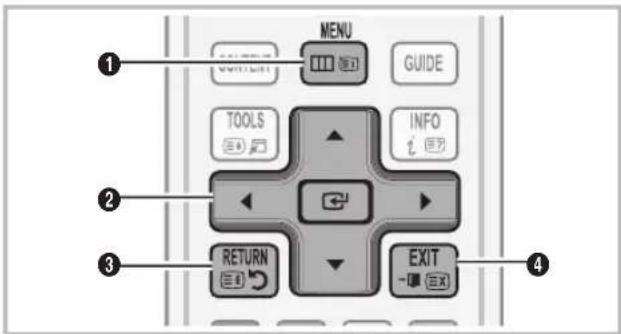

① Botão MENU: apresenta o menu principal no ecrã.
2 Botão ENTER☐ / Direcção: move o cursor e selecciona um item. Confirma a definição.
3 Botão RETURN: volta ao menu anterior.
4 Botão EXIT: sai do menu no ecrã.
Como utilizar o OSD (Indicações no ecrã)
O passo de acesso pode variar consoante o menu seleccionado.
| 1 | MENU | As opções do menu principal aparecem no ecrã:Imagem, Som, Canal,Configuração, Entrada,Aplicação, Suporte. |
| 2 | ▲ / ▼ | Seleccione um ícone com o botão ▲ ou ▼. |
| 3 | ENTER | Carregue em ENTER para aceder ao submenu. |
| 4 | ▲ / ▼ | Seleccione o submenu pretendido com o botão ▲ ou ▼. |
| 5 | ◀ / ▶ | Regule o valor de um item com o botão ◀ ou ▶. O ajuste no OSD pode variar consoante o menu seleccionado. |
| 6 | ENTER | Carregue em ENTER para concluir a configuração. |
| 7 | EXIT → | Carregue em EXIT. |
Utilização do botão INFO (Guia actual e seguinte)
O ecrã identifica o canal actual e o estado de determinadas definições de áudio-vídeo.
O Guia actual e seguinte apresenta as informações sobre programas televisivos de cada canal consoante a hora de emissão.
- Desloque-se através de ◀, ▶ para ver as informações sobre um determinado programa enquanto vê o canal actual.
- Desloque-se através de ▲, ▼ para ver as informações sobre outros canais. Se pretender mudar para o canal actualmente seleccionado, carregue no botão ENTER ▼.
Planeamento de visualizações
Guia
As informações do EPG (Electronic Programme Guide - Guia de programação electrónico) são fornecidas pelas estações emissoras. Se utilizar as grelhas de programação fornecidas pelas emissoras, pode especificar antecipadamente os programas que pretende ver, de forma a que o televisor mude automaticamente para o canal do programa seleccionado à h As entradas dos programas podem aparec desactualizadas consoante o estado do ca

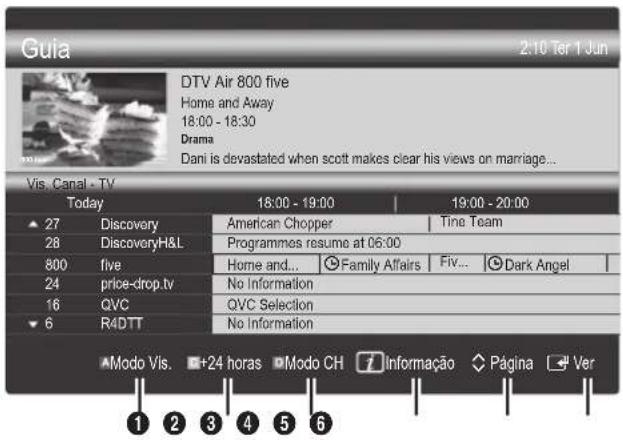

Utilização da função Vis. Canal

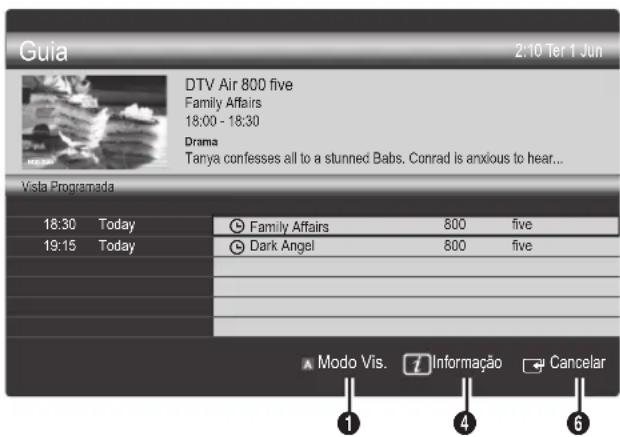

Utilização da função Vista Programada
1 A Vermelho (Modo Vis.): apresenta a lista de programas que se seguem ou que estão actualmente em reprodução.
2 Amarelo (+24 horas): apresenta a lista de programas que serão emitidos após 24 horas.
3 Azul (Modo CH): Seleccione o tipo de canais que pretende ver na janela Vis. Canal.
O Modo CH difere consoante a origem da antena.
4 (Informação): apresenta os detalhes do programa seleccionado.
5 ◇ (Página): passa para a página anterior/seguinte.
6 Botão ENTER
Se escolher o programa actual, pode ver o programa – seleccionado.
Se escolher o programa seguinte, pode reservar – o programa seleccionado. Para cancelar a programação, carregue novamente no botão ENTER e seleccione Cancelar Planos.

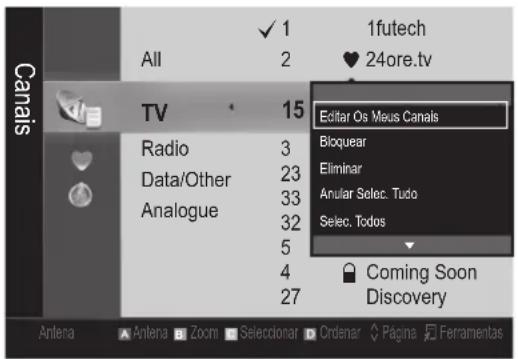

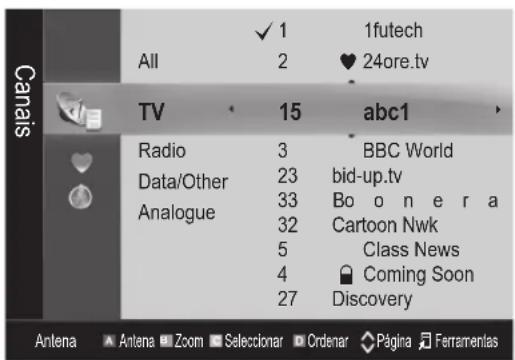

Gestor de Canais
Elimine ou defina os canais favoritos e utilize o guia de programação para emissões digitais. Seleccione um canal no ecrã Canais, Os Meus Canais ou Planeado.
Canais: apresenta a lista de canais consoante o tipo de canal.
■ ♥ Os Meus Canais: apresenta o grupo do canal.
■ Planeado: apresenta todos os programas actualmente reservados.
Utilização dos botões coloridos com o Gestor de Canais
A Vermelho (Antena): alterna entre Antena ou Cabo.
- Verde (Zoom): aumenta ou diminui o número de um canal.
Amarelo (Seleccionar): escolha os canais pretendidos e carregue no botão amarelo para definir todos os canais seleccionados ao mesmo tempo. A marca √ aparece à esquerda dos canais seleccionados.
Azul (Ordenar): altera a lista ordenada por nome ou número de canal.
(Página): Passa para a página seguinte ou anterior.
(Ferramentas): apresenta o menu da opção Gestor de Canais. (Os menus de opções podem variar consoante a situação.)
Ícones do ecrã de estado do canal
| Ícones Operações |
| A | Um canal analógico. |
| √ | Um canal seleccionado. |
| ♥ | Um canal definido como Favorito. |
| Um programa que está a ser transmitido. |
| Um canal bloqueado. |
| Um programa reservado. |
Tipo de guia (Samsung / GuidePlus+)
(consoante o país)
Pode seleccionar um tipo diferente de guia.
Samsung: utiliza o guia de programação fornecido pela Samsung.
■ Guide Plus+: utiliza o guia de programação fornecido pela Rovi International Solutions. Para obter mais informações, visite o site “www.europe.guideplus.com.”
Utilização de canais favoritos
♥ Os Meus Canais
(em Gestor de Canais)
Mostra todos os canais favoritos.
- Editar Os Meus Canais TOOLS: pode definir os canais seleccionados para o grupo de Os Meus Canais pretendido.
O símbolo “♥” é apresentado e o canal é definido como pertencendo ao grupo Os Meus Canais.
- Seleccione um canal e carregue no botão TOOLS.
- Adicione ou elimine um canal do grupo Os Meus Canais pretendido (entre 1, 2, 3 e 4).
Pode seleccionar um ou mais grupos.
Funcionalidades básicas
- Após alterar as definições, pode visualizar a lista de canais de cada grupo em Os Meus Canais.
Canal
Sintonizar novamente os canais
Antena (Antena / Cabo)
Antes de o televisor poder começar a memorizar os canais disponíveis, tem de especificar o tipo de fonte do sinal ligado ao televisor (ou seja, um sistema de antena ou cabo).
País
Aparece o ecrã de introdução do PIN. Introduza o número PIN de 4 dígitos.
Procura um canal automaticamente e memoriza-o no televisor.
Os números de programas atribuídos automaticamente podem não corresponder aos números de programas existentes ou pretendidos. Se um canal tiver sido bloqueado utilizando a função Bloq. Crianças, aparece a janela de introdução do PIN.
Origem da Antena (Antena / Cabo) TOOLS: seleccione a origem da antena que pretende memorizar.
Origem do Canal (Digital e Analógico / Digital / ■
Analógico): seleccione a origem do canal que pretende memorizar.
Se seleccionar Cabo → Digital e Analógico ou Digital: introduza um valor para procurar canais de cabo.
Modo Search (Procurar) (Total / Rede / Rápido):
procura todos os canais com estações de transmissão activas e guarda-os no televisor.
Se definir Rápido, pode configurar Rede, ID de rede, Frequência, Modulação, Taxa de Símbolos manualmente carregando no botão do telecomando.
Rede (Auto./Manual): selecciona o modo de definição de ID de rede entre Auto. ou Manual.
ID de rede: Se Rede estiver definido para Manual, pode configurar ID de rede utilizado os botões numéricos.
Frequência: apresenta a frequência para o canal. (varia consoante o país)
Modulação: apresenta os valores de modulação disponíveis.
Taxa de Símbolos: apresenta as taxas de símbolos disponíveis.
Armaz. Manual
Procura um canal manualmente e memoriza-o no televisor.
Seum canal tiver sido bloqueado utilizando a função Bloq. Crianças, aparece a janela de introdução do PIN.
Canal Digital: quando a procura terminar, os canais são actualizados na lista de canais.
Se seleccionar Antena → Antena: Canal, Frequência, Largura banda
Se seleccionar Antena → Cabo: Frequência, Modulação, Taxa de Símbolos
Canal Analógico (Programa, Sistema Cores, Sistema de Som, Canal, Procurar, Memorizar): se não ouvir som ou se este não estiver em condições, volte a seleccionar o padrão de som pretendido.
- P (Modo Programme (Programa)): quando a sintonização terminar, já terão sido atribuídos números de posição (de P00 a P99) às estações emissoras da sua área. Pode seleccionar um canal, introduzindo o número da posição neste modo.
- C (modo de canal de antena) / S (modo de canal de cabo): Estes dois modos permitem-lhe seleccionar um canal introduzindo o número atribuído para cada estação emissora de antena ou canal de cabo.
Edição de canais
(em Gestor de Canais)
- Seleccione um canal e carregue no botão TOOLS.
- Edite o nome ou número do canal utilizando o menu Editar Nome Canal ou Editar Número Canal.
■ Editar Nome Canal (apenas canais analógicos): atribua um nome ao canal.
■ Editar Número Canal (apenas canais digitais): edite o número carregando nos botões numéricos pretendidos.
Outras funcionalidades
Opção de Procura por Cabo
(consoante o país)
Define opções de procura adicionais, como a frequência e a taxa de símbolos, para procuras de rede por cabo.
Início Frequência/Paragem Frequência: define a frequência de início ou de paragem (varia consoante o país)
■ Modulação: apresenta os valores de modulação disponíveis.
■ Taxa de Símbolos: apresenta as taxas de símbolos disponíveis.
Gestor de Canais
(em Gestor de Canais)
Defina cada canal utilizando as opções do menu Gestor de Canais (Bloquear / Desbloq., Visual. Tempor., Ordenar, Eliminar, Selec. Todos / Anular selecção todos). O menu de opções pode variar consoante o estado do canal.
- Seleccione um canal e carregue no botão TOOLS.
- Seleccione uma função e altere as respectivas definições.
■ Bloquear / Desbloq.: bloqueia um canal para que este não possa ser seleccionado nem visto.
NOTA
- Esta função só está disponível quando Bloq. Crianças está definido para Ligado.
- Aparece o ecrã de introdução do PIN. Introduza o PIN de 4 dígitos; a predefinição é "0-0-0-0". Altere o PIN utilizando a opção Alterar PIN.
■ Visual. Tempor.: pode definir a visualização automática de um determinado canal à hora pretendida. Acerte a hora antes de utilizar esta função.
Se seleccionar um canal digital, carregue no botão ▶ para ver o programa digital.
- Ordenar (apenas canais analógicos): esta operação permite alterar os números de programa dos canais memorizados. Esta operação pode ser necessária depois de utilizar a memorização automática.
- Eliminar: pode eliminar um canal para poder ver os canais pretendidos.
■ Selec. Todos/Anular seleção todos: selecciona todos os canais ou anula a seleção de todos os canais escolhidos no Gestor de Canais.
Planeado
(em Gestor de Canais)
Pode ver, modificar ou eliminar um programa que esteja reservado.
■ Alterar Informações: altera um programa que esteja reservado.
- Cancelar Planos: cancela um programa que esteja reservado.
Informação: apresenta um programa que esteja reservado. (Também pode alterar as informações de reserva.)
■ Selec. Todos/Anular seleção todos: selecciona ou anula a seleção de todos os programas reservados.
Lista de Canais
Pode ver todos os canais procurados.
Transfer. Lista Canais
Importa ou exporta o mapa de canais. Deve ligar um dispositivo de armazenamento USB para utilizar esta função.
É apresentado o ecrã para a introdução do número PIN. Introduza o número PIN de 4 dígitos.
O número PIN predefinido de um televisor novo é '0-0-0-0'.
- Importar do USB: importar a lista de canais a partir do USB.
■ Exportar para USB: exportar a lista de canais para o USB.
Sintonia Fina
Se o sinal estiver fraco ou distorcido, efectue a sintonização fina do canal manualmente.
Os canais onde foi efectuada uma sintonização fina são assinalados com um asterisco “+”.
Para repor a sintonização fina, seleccione Repor.
Funcionalidades básicas
Imagem
Alteração do modo de imagem predefinido
Seleccione o seu tipo de imagem preferido.
Dinâmico ■ : ideal para divisões iluminadas.
Padrão ■ : ideal para um ambiente normal.
■ Natural: ideal para reduzir a fadiga ocular.
Natural não está disponível no modo PC.
■ Filme: ideal para ver filmes numa divisão escura.
Ajuste das definições da imagem
Retroiluminação / Contraste / Brilho / Nitidez / Cor / Matiz (Vd / Vm)
O seu televisor tem várias opções de definição para controlar a qualidade da imagem.
NOTA
Nos modos analógicos TV, Ext., AV do sistema PAL, a função Matiz (Vd/Vm) não está disponível.
No modo PC, só pode efectuar alterações a Retroiluminação, Contraste e Brilho.
Pode ajustar e guardar as definições de cada dispositivo externo ligado ao televisor.
Se diminuir o brilho da imagem, reduz o consumo de energia.
Soluções económicas
Solução ECO
Poupança Energ. (Desligado / Baixo / Médio / Alto / Imagem Desligada / Auto.) TOOLS: ajusta o brilho do televisor para reduzir o consumo de energia. Se seleccionar Imagem Desligada, o ecrã é desligado, mas o som continua a ser emitido. Para ligar o ecrã, carregue em qualquer um dos botões à excepção do botão de controlo do volume.
■ Sensor ECO (Desligado / Ligado): para aumentar a poupança de energia, as definições da imagem adaptam-se automaticamente à luz da divisão.
Se ajustar a Retroil., Sensor Eco é definido para Desligado.
Retroilum Mín: se Sensor ECO estiver definido para Ligado, pode ajustar manualmente o brilho mínimo do ecrã.
Se Sensor Eco estiver definido para Ligado, o brilho do ecrã pode sofrer alterações (ficar ligeiramente mais escuro ou mais claro) consoante a intensidade da luz circundante.
Nenhum Sinal Esp. (Desligado / 15 min. / 30 min. / 60 min.): activa o modo de espera caso "Sem Sinal" ou "Verifique o cabo de sinal" seja activado durante um determinado período de tempo definido pelo utilizador.
Desactivado quando o PC se encontra no modo de poupança de energia.
Alterar as opções da imagem
Definições Avançadas
(disponível no modo Padrão / Filme)
Pode ajustar as definições detalhadas do ecrã, incluindo a cor e o contraste.
No-modo PC, só pode efectuar alterações às opções
Contraste Dinâmico, Gama e Equilíb. Branco.
Definições Avançadas
| Tonalidade de Preto | : Desligado |
| Contraste Dinâmico | : Médio |
| Detalhe da Sombra | :-2 |
| Gama | :0 |
| Padrão Avançado | : Desligado |
| Só Modo RGB | : Desligado |
| Espaço de Cores | :Nativo |
■ Tonalidade de Preto (Desligado / Escuro / Mais escuro / Muito escuro): seleccione o nível de preto para ajustar a intensidade.
Contraste Dinâmico (Desligado / Baixo / Médio / Alto): ajusta o contraste do ecrã.
■ Detalhe da Sombra (-2\~+2): aumenta o brilho das imagens escuras.
Gama: ajusta a intensidade das cores primárias.
Padrão Avançado (Desligado / Padrão 1 / Padrão 2): Ao executar a função Padrão Avançado, a imagem pode ser calibrada sem a utilização de um gerador ou filtro. Se o menu OSD desaparecer ou um outro menu que não o menu Imagem for apresentado, a calibração é guardada e a janela do Padrão Avançado desaparece.
Esquanto a função Padrão Avançado estiver a ser executada, não é emitido som.
Esta função apenas pode ser activada nos modos DTV, Component e HDMI.
Só Modo RGB (Desligado / Vermelho / Verde / Azul): Pode ajustar as opções Cor ou Matiz de Vermelho, Verde ou Azul da imagem a partir de um dispositivo externo (leitor de DVD, sistema home theatre, etc.).
Espaço de Cores (Auto. / Nativo / Personalizado): ajusta a gama de cores disponível para criar a imagem. Para ajustar Cor, Vermelho, Verde, Azul e Repor, defina Espaço de Cores para Personalizado.
Equilib. Branco: ajusta a temperatura da cor de forma a obter uma imagem mais natural.
Vrm-Offset / Verde-Offset / Azul-Offset: ajusta a intensidade de cada uma das cores (vermelho, verde, azul).
Vrm-Gain / Verde-Gain / Azul-Gain: ajusta o brilho de cada uma das cores (vermelho, verde, azul).
Repor: repõe as predefinições de Equilíb. Branco.
■ Equil. Branco 10p (Desligado / Ligado): Controla o equilíbrio do branco em intervalos de 10 pontos, ajustando o brilho das cores vermelha, verde e azul.
Disponível quando o modo de imagem está definido para Filme e quando a entrada externa está definida para HDMI ou Component.
Aiguns dispositivos externos podem não suportar esta função.
Vermelho: ajustar o nível de vermelho.
Verde: ajustar o nível de verde.
Azul: ajustar o nível de azul.
Repor: repor as predefinições de Equil. Branco 10p.
■ Melhor. Extremid. (Desligado / Ligado): realça os contornos dos objectos.
■ xvYCC (Desligado / Ligado): se activar o modo xvYCC, aumenta o detalhe e o espaço de cores quando vir filmes a partir de um dispositivo externo (por exemplo, leitor de DVD) ligado às tomadas HDMI ou Component IN.
Disponível quando o modo de imagem está definido para Filme e quando a entrada externa está definida para HDMI ou Componente.
Alguns dispositivos externos podem não suportar esta função.

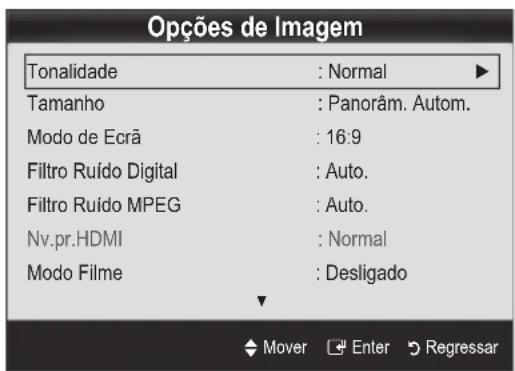

Opções de Imagem
No modo PC, só pode efectuar alterações a Colour Tonalidade, Tamanhoe Tempo Protecção Aut..
■ Tonalidade (Cores frias / Normal / C. quentes1 / C. quentes2)
Quentes1 ou C. quentes2 é desactivado se o modo de imagem for Dinâmico.
Pode ajustar e guardar as definições de cada dispositivo externo ligado a uma entrada do televisor.
Tamanho: a sua caixa de televisão por cabo/receptor de satélite pode ter os seus próprios tamanhos de ecrã. No entanto, recomendamos a utilização do modo 16:9 na maioria das vezes.
Panorâm. Autom.: ajusta automaticamente o tamanho da imagem para o formato 16:9.
16:9 : ajusta o tamanho da imagem para 16:9 no caso de DVD ou de uma emissão em formato panorâmico.
Zoom amplo: amplia o tamanho da imagem para mais de 4:3.
Ajusta a posição utilizando os botões ▲, ▼.
Zoom: amplia as imagens de formato 16:9 na vertical para se ajustarem ao tamanho do ecrã.
Ajusta a posição ou o tamanho utilizando o botão ▲, ▼.
4:3 : a predefinição para um filme ou para uma emissão normal.
Não veja televisão no formato 4:3 durante muito tempo. Vestígios dos contornos visíveis à esquerda, direita e centro do ecrã podem provocar a retenção da imagem, situação que não é coberta pela garantia.
Ajustar ao Ecrã: apresenta a imagem inteira sem cortes durante a recepção dos sinais HDMI (720p / 1080i / 1080p) ou Componente (1080i / 1080p).
NOTA
- Após seleccionar Ajustar ao Ecrã em HDMI (1080i / 1080p) ou Componente (1080i / 1080p), pode ser necessário centrar a imagem:
- Carregue no botão ◀ ou ▶ para seleccionar Posição.
- Carregue no botão ENTER
-
Carregue no botão ▲, ▼, ◀ ou ▶ para mover a imagem.
-
As opções de tamanho da imagem podem variar consoante a fonte de entrada.
- As opções disponíveis podem variar consoante o modo seleccionado.
- No modo PC, só pode ajustar os modos 16:9 e 4:3.
- Pode ajustar e guardar as definições de cada dispositivo externo ligado a uma entrada do televisor.
- Se utilizar a função Ajustar ao Ecrã com uma entrada HDMI 720p, é cortada uma linha na parte de cima, na parte de baixo, à esquerda e à direita como na função de procura.
■ Modo de Ecrã (16:9 / Zoom amplo / Zoom / 4:3): disponível apenas quando o modo de imagem está definido para Panorâm. Autom.. Pode determinar o tamanho de imagem pretendido em 4:3 WSS (Wide Screen Service) ou no tamanho original. Cada país europeu requer um tamanho de imagem diferente.
Não disponível no modo PC, Componente ou HDMI.
Funcionalidades básicas
Filtro Ruído Digital (Desligado / Baixo / Médio / Alt) /Auto. / Visual. Auto.): Se o sinal de transmissão for fraco, podem aparecer alguns efeitos fantasma e interferências. Seleccione uma das opções até obter a melhor qualidade de imagem.
Visual. Auto.: Apresenta a intensidade do sinal, quando mudar de canais analógicos.
Disponível apenas para canais analógicos.
Quando a barra estiver verde, significa que está a receber o melhor sinal possível.
Filtro Ruído MPEG (Desligado / Baixo / Médio / Alto / Auto.): reduz o ruído MPEG para proporcionar uma melhor qualidade de imagem.
selecciona o nível de preto do ecrã para ajustar a intensidade.
Disponível apenas no modo HDMI (sinais RGB).
■ Modo Filme (Desligado / Auto.1 / Auto.2): define o televisor para detectar e processar automaticamente sinais de filme de todas as fontes, e ajustar a imagem de forma a obter uma qualidade ideal.
Disponível nos modos AV, Componente (480i / 1080i) e HDMI (480i / 1080i).
Motion Plus (Desligado / Claro / Padrão / Suave ■ / Personalizado / Demonstração): elimina o arrastamento em cenas rápidas com muito movimento para obter uma imagem mais nítida.
Se activar Motion Plus, pode aparecer ruído no ecrã. Se tal ocorrer, defina Motion Plus para Desligado.
Red. Desfocagem: ajusta o nível de redução da desfocagem das fontes de vídeo.
Redução vibração: ajusta o nível de redução da trepidação das fontes de vídeo quando reproduz filmes.
Repor: repõe as definições personalizadas.
Tempo Protecção Aut. (2 horas / 4 horas / 8 horas / ■ 10 horas / Desligado): Se a mesma imagem permanecer no ecrã, a opção Protecção de ecrã automática é activada.
ANSO
Quando o televisor está a ligar, os lados direito e esquerdo das imagens em 3D podem sobrepor-se mais do que o habitual. Pode demorar algum tempo até que a qualidade da imagem fique optimizada.

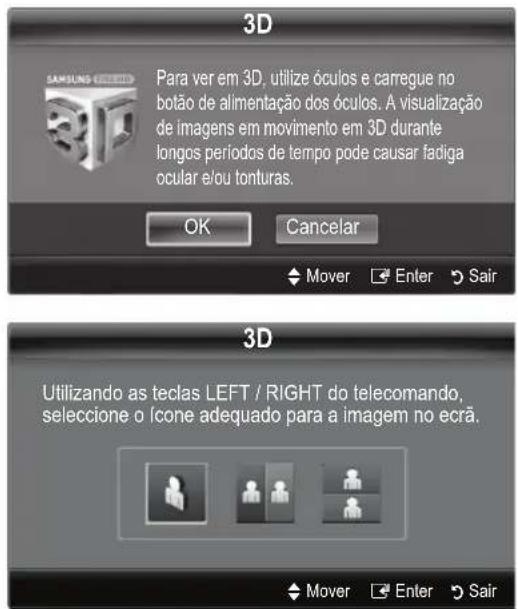

Consoante o espectador, o efeito 3D pode ser vivenciado de forma diferente. Pode nem aperceber-se do efeito 3D se a graduação das lentes variar muito de um olho em relação ao outro.
Os pais devem tomar especial atenção às crianças e jovens quando estes vêm imagens em 3D.
Aviso contra ataques de epilepsia fotossensível e outros riscos para a saúde
- Alguns espectadores podem sofrer um ataque
epiléptico ou uma apoplexia quando expostos a imagens ou luzes muito brilhantes, existentes em determinadas imagens televisivas ou jogos de vídeo. Se você ou algum dos seus familiares tiver antecedentes de epilepsia ou apoplexia, consulte um médico especialista antes de utilizar a função 3D.
- Mesmo os espectadores que não tenham antecedentes pessoais ou familiares de epilepsia ou apoplexia, podem sofrer de um problema não diagnosticado que pode provocar “ataques de epilepsia fotossensível”.
- Se sentir algum dos seguintes sintomas, pare imediatamente de ver imagens em 3D e consulte um médico especialista: (1) visão alterada; (2) vertigens; (3) tonturas; (4) movimentos involuntários como contracções dos olhos ou músculos; (5) confusão; (6) náuseas; (7) perda de consciência; (8) convulsões; (9) cãibras; e/ou (10) desorientação. Os pais devem estar especialmente atentos e questionar as crianças se sentem algum dos sintomas acima - as crianças e os adolescentes têm uma maior probabilidade de sentir estes sintomas.
- Tenha em atenção que ver televisão muito perto do ecrã durante um longo período de tempo pode enfraquecer a sua visão.
- Tenha em atenção que ver televisão com os óculos activos 3D durante um longo período de tempo pode provocar dores de cabeça ou cansaço. Se sentir dores de cabeça, cansaço ou tonturas, pare de ver televisão e descanse.
•Algumas imagens 3D podem sobressaltar os espectadores. A utilização da funcionalidade 3D não é recomendada a grávidas, idosos, epilépticos e a todos os que sofram de problemas físicos graves.
Não se recomenda a visualização de imagens em 3D a quem esteja mal fisicamente, com sono nem a quem tenha bebido álcool.
Mantenha a percepção do ambiente que o rodeia. A concepção deste produto implica que fique demasiado absorvido pelas imagens emitidas. NÃO utilize este produto próximo de vãos de escadas, cabos, varandas, ou outros objectos em que possa tropeçar, ir de encontro a, derrubar ou partir. Se se assustar ou pensar erradamente que as imagens em 3D são reais, pode bater em algum objecto que esteja por perto ou magoar-se ao tentar mover-se.
Utilize os óculos activos 3D exclusivamente para a finalidade para que foram concebidos. Utilizar os óculos activos 3D para outros fins (como óculos normais, óculos de sol, óculos de protecção, etc.) pode causar ferimentos ou enfraquecer a sua visão.
• Quando visualizar imagens em 3D, ligue os óculos activos 3D.
- Desligue os óculos 3D quando não estiver a utilizálos. e deixar os óculos 3D ligados, reduz a vida útil da pilha.
Certifique-se de que as crianças não colocam a pilha na boca, quando a retirar dos óculos 3D. Coloque a pilha num local onde as crianças não cheguem.
- Os vídeos que absorvem demasiado a atenção podem ter efeitos prejudiciais no utilizador, incluindo enjoos, perturbações de percepção, desorientação, fadiga ocular e estabilidade postural reduzida.
Faça pausas frequentes para diminuir o potencial destes efeitos, tal como é habitualmente sugerido para outros itens, como teclados e monitores de computadores, em que tem tendência para se concentrar ou fixar. Se os seus olhos mostrarem sinais de fadiga ou secura ou se sentir algum dos sintomas acima, para imediatamente de utilizar este dispositivo e não volte a utilizá-lo até, pelo menos, 30 minutos depois dos sintomas terem acalmado.
A distância de visualização aconselhada é três vezes a altura do ecrã, ou superior. Recomendamos que o espectador esteja sentado de modo a que os olhos estejam ao mesmo nível do ecrã.
3D
Esta nova funcionalidade extraordinária permite ver conteúdos 3D. Para poder tirar o máximo partido desta funcionalidade, tem de adquirir um par de óculos activos 3D da Samsung (SSG-2100AB, SSG-2200AR, SSG-2200KR) para ver os vídeos em 3D.
Os óculos activos 3D da Samsung são vendidos em separado. Para obter mais informações sobre a compra, contacte o revendedor onde adquiriu o televisor.

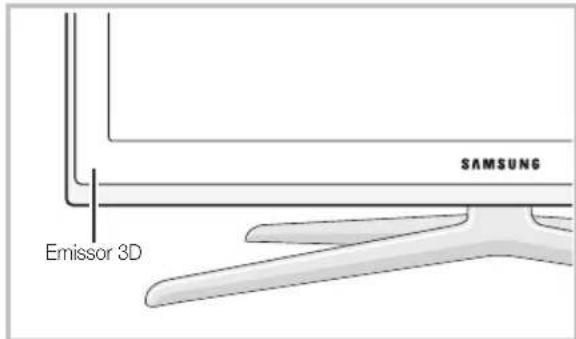

Se existir algum obstáculo entre o emissor e os óculos activos 3D, pode não obter devidamente o efeito 3D.
Se quiser sentir o efeito 3D na sua plenitude, coloque primeiro os óculos activos 3D e, em seguida, seleccione o Modo 3D da lista abaixo que proporcione a melhor visualização em 3D.
| Modo 3D Funcionamento |
| Desligado Desliga a função 3D. |
| 2D → 3D | Muda uma imagem 2D para 3D. |
| Lado a Lado | Apresenta duas imagens lado a lado. |
| Superior e Inferior | Apresenta uma imagem por cima de outra. |
| Linha a Linha | Apresenta as imagens para o olho esquerdo e direito alternadamente em filas. |
| Risca Vertical | Apresenta as imagens para o olho esquerdo e direito alternadamente em colunas. |
| Tabuleiro de damas | Apresenta as imagens para o olho esquerdo e direito alternadamente em pixels. |
| Frequência | Apresenta as imagens para o olho esquerdo e direito alternadamente em fotogramas. |
As opções "Lado a Lado" e "Superior e Inferior" estão disponíveis quando a resolução é 720p, 1080i e 1080p nos modos DTV, HDMI e USB ou quando está definida para a ligação ao PC através de um cabo HDMI/DVI.
Aopções "Risca Vertical", "Linha a Linha" e "Tabuleiro de damas" estão disponíveis quando a resolução está definida para a ligação ao PC através de um cabo HDMI/DVI.
A opção "Frequência" apresenta a frequência (só 60 Hz) quando a resolução está definida para PC.
■ 3D → 2D (Desligado / On Ligado): apresenta apenas a imagem para o olho esquerdo.
Esta função é desactivada quando o Modo 3D é definido para “2D → 3D” ou Desligado.
Esta função é desactivada quando o Modo 3D é definido para "2D → 3D" ou Desligado.
Intensidade: ajusta o foco / intensidade no modo "2D → 3D".
Esta função só é activada quando o Modo 3D é definido para “2D → 3D”.
■ Correcção Imagem: ajusta as imagens para o olho esquerdo e direito.
■ Visualiz. Aut. 3D (Desligado / Ligado): se a opção Visualiz. Aut. 3D estiver definida para Ligado, um sinal HDMI de formato "Lado a Lado", com uma das resoluções abaixo, é automaticamente mudado para 3D. Neste caso, o transmissor HDMI 1.4 tem de enviar informações 3D correctas.
Se ocorrer uma falha no 3D devido a um erro de informações 3D, defina Visualiz. Aut. 3D para Desligado e seleccione manualmente um Modo 3D utilizando o botão 3D ou o menu correspondente.
Resolução suportada (só 16:9)
| Resolução | Frequência (Hz) |
| 1280 x 720p | 50 / 60 Hz |
| 1920 x 1080i | 50 / 60 Hz |
| 1920 x 1080p | 24 / 30 / 50 / 60 Hz |
Resolução suportada para o modo HDMI PC
A resolução de entrada do modo HDMI PC é optimizada para 1920 x 1080.
Uma resolução de entrada diferente de 1920 x 1080 pode não ser apresentada correctamente num visor 3D ou no modo de ecrã inteiro.
Funcionalidades básicas
(consoante o modelo) Como ver a imagem 3D
- Carregue no botão CONTENT e, em seguida, aparece o menu Visual. Conteúdos.
- Carregue no botão ◀ ou ▶ e seleccione 3D.
Para ver em 3D, utilize óculos e carregue no botão de alimentação dos óculos. A visualização de imagens em movimento em 3D durante longos períodos de tempo pode causar fadiga ocular e/ou tonturas.
- Seleccione OK e, em seguida, carregue no botão ENTER ▼.
- Utilizando os botões ◀ ou ▶ do telecomando, seleccione o Modo 3D da imagem que pretende ver.
Arguns modos 3D podem não estar disponíveis consoante o formato da fonte da imagem.
Formatos suportados e especificações de funcionamento de HDMI 1.4
| Formato da fonte de sinal HDMI 1:4 3D padrão |
| 1920x1080p@24Hz x 2 1920x2205p@24Hz |
| 1280x720p@60Hz x 2 1280x1470p@60Hz |
| 1280x720p@50Hz x 2 1280x1470p@50Hz |
O modo é automaticamente mudado para 3D relativamente à entrada de vídeo 3D num dos formatos acima.
Para o formato HDMI 1.4@24 Hz, o televisor é optimizado da seguinte forma:
- Modo de visualização Resolução primeiro: se Auto Motion Plus estiver definido para Desligado, Limpar ou Padrão, pode ver o vídeo a uma resolução elevada optimizada para a resolução da origem do vídeo.
Modo de visualização Redução vibração – : se Auto Motion Plus estiver definido para Suave ou Personalizar, pode ver uma imagem suave sem vibração.
Antes de utilizar a função 3D...
NOTA
Se visualizar imagens em 3D num ambiente iluminado por uma lâmpada fluorescente (50 Hz \~ 60 Hz) ou por uma lâmpada com 3 comprimentos de onda, pode notar uma parte do ecrã a tremeluzir. Se tal acontecer, baixe a luz ou apague-a.
O modo 3D é automaticamente desactivado nos casos seguintes: se mudar de canal ou de fonte de entrada, ou se aceder ao Media Play ou ao Internet@TV.
Algumas funções de imagem são desactivadas no modo 3D.
A função PIP e a transmissão de dados não são suportadas no modo 3D.
As transmissões de dados (MHEG / MHP) não são suportadas no modo 3D.
Os óculos activos 3D de outros fabricantes podem não ser compatíveis.
Quando ligar o televisor pela primeira vez, pode demorar algum tempo até que a visualização em 3D seja optimizada.
Os óculos activos 3D podem não funcionar
adequadamente se houver algum produto 3D ou
dispositivos electrécicos ligados perto dos óculos ou
do televisor. Se houver algum problema, mantenha
os outros dispositivos electrécicos o mais longe
possível dos óculos activos 3D.
Durante a visualização de imagens emitidas por uma fonte 3D de 50 Hz com o respectivo Modo Jogo definido para Ligado, os telespectadores visualmente sensíveis podem notar o ecrã a tremeluzir quando aparecem imagens claras.
Só pode ver Fotografias de Media Play no modo "2D → 3D".
Se estiver deitado de lado, pode não conseguir ver os efeitos 3D.
Quando assistir a imagens em 3D, certifique-se de que se encontra dentro do ângulo de visualização e a uma distância ideal.
-Se não o fizer, poderá não tirar todo o partido dos efeitos em 3D.
Se o emissor do televisor se desligar devido à mudança do ângulo ou distância de visualização, os óculos activos 3D desligam-se automaticamente passados 30 segundos. Se tal acontecer, o LED vermelho pisca três vezes.
Reposicao da Imagem (OK / Cancelar)
Repõe as predefinições do modo de imagem actual.
Defina a fonte de entrada para PC.
Ajusta os valores/posições da frequência e efectua automaticamente a sintonização fina das definições.
Não disponível quando efectua uma ligação através de um cabo HDMI/DVI.
Ecrã
Grosso/Fino: remove ou reduz o ruído da imagem. Se não conseguir remover o ruído efectuando apenas a sintonização fina, ajuste a frequência o melhor possível (Grosso) e volte a efectuar a sintonização fina. Depois de reduzido o ruído, volte a ajustar a imagem de forma a ficar alinhada no centro do ecrã.
■ Posição: ajusta a posição do ecrã do PC com o botão de direcção (▲ / ▼ / ◀ / ▶).
■ Repor Imagem: repõe as predefinições da imagem.
Utilização do televisor como monitor de computador (PC)
Configuração do software do PC (com base no Windows XP) Consoante a versão do Windows e a placa de vídeo, os ecrãs apresentados no seu PC podem variar, embora sejam quase sempre aplicadas as mesmas informações básicas de configuração. (Se tal não acontecer, contacte o fabricante do computador ou um revendedor da Samsung.)
- Clique em "Painel de controlo" no Iniciar do Windows.
- Clique em "Aspecto e temas" na janela "Painel de controlo" e aparece uma caixa de diálogo de visualização.
- Clique em "Visualização" e aparece uma caixa de diálogo de visualização.
- Aceda ao separador "Definições" da caixa de diálogo de visualização.
A definição correcta do tamanho (resolução) [Ideal:• 1920 X 1080 pixels]
- Se existir uma opção de frequência vertical na janela de diálogo das definições de visualização, o valor correcto é "60" ou "60 Hz". Se não for o caso, basta clicar em "OK" e sair da caixa de diálogo.
Som
Alteração do modo de som predefinido
- Padrão: selecciona o modo de som normal.
■ Música: realça a música em detrimento das vozes.
■ Filme: proporciona a melhor qualidade de som para filmes.
■ Voz Nítida: realça a voz em detrimento de outros sons.
■ Amplificar: aumenta a intensidade dos sons de alta frequência para permitir uma melhor experiência de áudio para indivíduos com deficiências auditivas.
Ajuste das definições de som
Equalizador
ajusta o modo de som. (apenas modo de som padrão)
■ Balanço E/D: ajusta o equilíbrio entre os altifalantes esquerdo e direito.
100Hz / 300Hz / 1kHz / 3kHz / 10kHz (Ajuste da largura da banda): ajusta o nível de frequências de larguras de banda específicas.
■ Repor: repõe as predefinições do equalizador.
Sistemas de som, etc.
SRS TruSurround HD
(apenas modo de som padrão)
Esta função proporciona uma experiência de som surround virtual de 5.1 canais através de dois altifalantes ou auscultadores que utilizem a tecnologia HRTF (Head Related Transfer Function).
SRS TruDialog (Desligado / Ligado)
(apenas modo de som padrão)
Esta função permite aumentar a intensidade da voz em detrimento da música de fundo ou de efeitos de som, de forma a ouvir o diálogo com maior nitidez quando assistir a um espectáculo.
Funcionalidades básicas
Idioma de Áudio
(apenas canais digitais)
Altera o valor predefinido dos idiomas de áudio.
Odioma disponível pode variar consoante a emissão.
(apenas canais digitais)
Se o som for emitido tanto pelo altifalante principal como pelo receptor de áudio, pode ouvir-se um eco devido à diferença na velocidade de descodificação entre o altifalante principal e o receptor de áudio. Neste caso, utilize a função Altifalante da TV.
Formato de Áudio pode variar consoante a emissão.
O som digital Dolby de 5.1 canais só está disponível se ligar um altifalante externo através de um cabo óptico.
Descrição de Áudio
(não disponível em todos os locais)
(apenas canais digitais)
Esta função gere o fluxo de áudio para o AD (Descrição de áudio), que é enviado pela emissora juntamente com o áudio principal.
Descrição de Áudio (Desligado/ ■
Ligado): activa e desactiva a função de descrição de áudio.
Volume: regula o volume da descrição de áudio.
Para equalizar o nível de volume em cada canal, defina esta função para Normal.
Nocturno: este modo proporciona uma melhor experiência de áudio em comparação com o modo Normal, sendo o ruído quase imperceptível. É útil à noite.
Seleccionar Altifalante (Altifalante Exter. / Altifalante da TV)
Pode ouvir-se um eco devido à diferença na velocidade de descodificação entre o altifalante principal e o receptor de áudio. Neste caso, defina o televisor para Altifalante Exter..
Se Seleccionar Altifalante estiver definido para Altifalante Exter., utilize estas definições.
Altifalante da TV: Desligado, Altifalante Exter.: Ligado
Se Seleccionar Altifalante estiver definido para Altifalante da TV, utilize estas definições.
Altifalante da TV: Ligado, Altifalante Exter.: Ligado
Senão houver sinal de vídeo, o som de ambos os altifalantes é cortado.
Definição Adic.
(apenas canais digitais)
Nível de Áudio DTV (MPEG / HE-AAC): esta função permite reduzir a disparidade de um sinal de voz (que é um dos sinais recebidos durante uma emissão de televisão digital) para o nível pretendido.
Consoante o tipo de sinal de transmissão, as opções MPEG / HE-AAC podem ser ajustadas entre -10dB e 0dB.
Para aumentar ou diminuir o volume, ajuste entre 0 e -10, respectivamente.
Saída de SPDIF: SPDIF (Sony Philips Digital InterFace) é utilizado para proporcionar som digital, reduzindo a interferência transmitida para os altifalantes e vários dispositivos digitais, como um leitor de DVD.
Formato de Áudio: durante a recepção de uma emissão de televisão digital, pode seleccionar o formato de saída de áudio digital (SPDIF) de entre as opções PCM ou Dolby Digital.
Se estabelecer a ligação com altifalantes de 5.1 canais numa configuração Dolby Digital, maximiza a sua experiência de som 3D interactivo.
Atraso de Áudio: contraste áudio-vídeo correcto quando pretender ver televisão ou vídeo e ouvir áudio digital utilizando um dispositivo externo, como um receptor AV (0ms \~ 250ms).
■ Comp Dolby Digital (Line / RF): esta função minimiza a disparidade entre um sinal digital Dolby e um sinal de voz (ou seja, áudio MPEG, HE-AAC, som ATV).
Seleccione Line para obter som dinâmico, e RF para reduzir a diferença entre os sons altos e suaves à noite.
Line: defina o nível de saída para sinais superiores ou inferiores a -31dB (referência) para -20dB ou -31dB.
RF: defina o nível de saída para sinais superiores ou inferiores a -20dB (referência) para -10dB ou -20dB.
Reposição de Som (OK / Cancelar)
Repõe todas as predefinições de som.
Se definir esta função para Dual I-II, o modo de som actual é apresentado no ecrã.
| Tipo de áudio | Dual I-II | Predefinição |
| A2 Stereo | Mono | Mono | Automatic change |
| Stereo | Stereo ↔ Mono |
| Dual | Dual I ↔ Dual II | Dual I |
| NICAM Stereo | Mono | Mono | Automatic change |
| Stereo | Mono ↔ Stereo |
| Dual | Mono → Dual I ↘ Dual II ↙ | Dual I |
Seo sinal de estéreo for fraco e ocorrer uma mudança automática, mude para o modo mono.
Activado apenas com sinais de som estéreo.
Disponível apenas se a fonte de Entrada estiver definida para TV.
Configuração
Acertar a hora
Tempo
Relógio: acertar o relógio permite utilizar várias funcionalidades do temporizador do televisor.
Ahora actual é apresentada sempre que carregar no botão INFO.
Se desligar o cabo de alimentação, tem de acertar novamente o relógio.
Modo Relógio (Auto / Manual)
Consoante a estação de transmissão e o sinal, a hora actual pode não estar correcta. Neste caso, acerte a hora manualmente.
A antena deve estar ligada para que a hora seja acertada automaticamente.
Definição do Relógio: define Dia, Mês, Ano, Hora e Minuto manualmente.
Disponível apenas se Modo Relógio estiver definido para Manual.
Fuso Horário: Pode seleccionar o fuso horário do local onde se encontra.
Esta função apenas está disponível quando a opção Modo Relógio está definida para Auto.
Sensoante a estação emissora e o sinal, o acerto automático da hora pode não ser funcionar correctamente. Se tal acontecer, acerte a hora manualmente.
Utilização do temporizador
Temporizador TOOLS: desliga automaticamente o televisor após um período de tempo predefinido. (30, 60, 90, 120, 150 e 180 minutos.)
Definição do temporizador

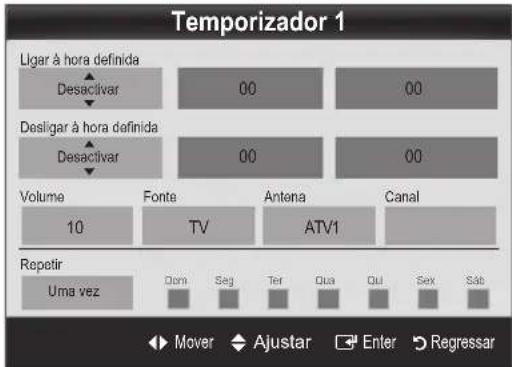

Temporizador 1 / Temporizador 2 / Temporizador 3: pode configurar três definições diferentes para ligar / desligar através do temporizador. Deve acertar o relógio primeiro.
Ligar à hora definida / Desligar à hora definida: define a hora, os minutos e activa/desactiva. (Para activar o temporizador com a definição escolhida, defina Activar.)
Fonte: selecciona o conteúdo de TV ou USB que pretende reproduzir quando o televisor se ligar automaticamente. (Só pode seleccionar USB se houver um dispositivo USB ligado ao televisor)
Conteúdos (se Fonte estiver definido para USB): seleccione uma pasta do dispositivo USB que contenha os ficheiros de música ou de fotografia que pretende reproduzir quando o televisor se ligar automaticamente.
NOTA
- Se não houver ficheiros de música no dispositivo USB ou se a pasta que contém ficheiros de música não tiver sido seleccionada, a função de temporizador não funciona correctamente.
- Se só houver um ficheiro de fotografia no dispositivo USB, a apresentação de diapositivos não é reproduzida.
- Se o nome da pasta for demasiado comprido, não pode seleccionar a pasta.
- É atribuída uma pasta a cada dispositivo USB que utilizar. Se utilizar mais do que um dispositivo USB do mesmo tipo, certifique-se de que as pastas atribuídas a cada dispositivo USB têm nomes diferentes.
Repetir: seleccione Uma vez, Tod dias, Seg\~Sex, Seg\~Sáb, Sáb\~Dom ou Manual para personalizar consoante a sua preferência. Se seleccionar Manual, pode definir o dia em que pretende activar o temporizador.
Desligar automático (disponível apenas se o televisor for ligado através do temporizador): o televisor desliga-se automaticamente após 3 horas de inactividade, de forma a evitar o seu sobreaquecimento.
Bloqueio de programas
Segurança
O ecrã de introdução do PIN aparece antes do ecrã de configuração.
Introduza o PIN de 4 dígitos; a predefinição é "0-0-0-0". Altere o PIN utilizando a opção Alterar PIN.
■ Bloq. Crianças (Desligado / Ligado): bloqueia canais no Gestor de Canais, de forma a impedir que utilizadores não autorizados (como as crianças) vejam programas inadequados.
Disponível apenas se a fonte de Entrada estiver definida para TV.
Bloqueio para Crianças (Classificação): impede que utilizadores não autorizados (como as crianças) vejam programas inadequados, através de um código PIN de 4 dígitos definido pelo utilizador.
Perm. Tudo: desbloqueia todas as classificações do televisor.
As opções de Bloqueio para Crianças variam consoante o país.
■ Alterar PIN: altera o seu número de ID pessoal necessário para configurar o televisor.
Caso se esqueça do código PIN, carregue nos botões do telecomando pela seguinte sequência, repondo o PIN para "0-0-0-0": POWER (desligar) → MUTE → 8 → 2 → 4 → POWER (ligar).
Outras funcionalidades
Idioma
- Idioma do Menu: define o idioma do menu.
Idioma do Teletexto: defina o idioma pretendido para o teletexto.
Onglês é a predefinição para os casos em que o idioma seleccionado não esteja disponível na transmissão.
Preferência (Idioma de Áudio Principal/Idioma de Áudio Secundário/Idioma de Legendas Principal/Idioma Legendas Secund./Idioma de Teletexto Principal/Idioma Teletexto Secund.): selecciona um idioma, que se torna o idioma predefinido quando um canal é seleccionado.
Legenda
Utilize este menu para definir o modo Legenda.
A função de legendas não funciona nos modos Componente ou HDMI.
■ Legenda (Desligado / Ligado): activa ou desactiva as legendas.
■ Modo (Normal / Defic. Auditiva): define o modo da legenda.
Idioma da Legenda: define o idioma da legenda.
Se o programa que está a ver não suportar a função Defic. Auditiva, a opção Normal é automaticamente activada, mesmo que o modo Defic. Auditiva esteja seleccionado.
Banglês é a predefinição para os casos em que o idioma seleccionado não esteja disponível na transmissão.
Se o programa for transmitido com texto digital, esta função é activada.
Rede (Tipo de Rede / Configurar Rede / Teste de Rede / SWL(Samsung Wireless Link) / Ligação SWL)
Para obter mais informações sobre como configurar opções, consulte as instruções da secção “Ligação de rede”. (P. 28)
Geral
■ Modo Jogo (Desligado / Ligado): quando ligar uma consola de jogos, como a PlayStation™ ou a Xbox™, pode tirar partido de uma experiência de jogo mais realista seleccionando o modo de jogo.
NOTA
- Precauções e limitações para o modo de jogo
- Para desligar a consola de jogos e ligar outro dispositivo externo, defina Modo Jogo para Desligado no menu de configuração.
- Se visualizar o menu TV no Modo Jogo, o ecrã treme ligeiramente.
- Modo Jogo não está disponível nos modos TV e PC.
- Após ligar a consola de jogos, defina Modo Jogo para Ligado para evitar uma má qualidade de imagem.
- Se Modo Jogo estiver definido para Ligado: o modo Imagem é definido para Padrão e o modo Som é definido para Personalizado.
■ BD Wise (Desligado / Ligado): proporciona a qualidade de imagem ideal para produtos DVD, Blu-ray e sistemas home theatre da Samsung que suportem a opção BD Wise. Se a opção BD Wise estiver definida para Ligado, o modo de imagem muda automaticamente para a resolução ideal.
Disponível quando liga produtos da Samsung que suportem a opção BD Wise através de um cabo HDMI.
■ Transparên. Menu (Brilhante / Escuro): define a transparência do menu.
Melodia (Desligado / Baixo / Médio / Alto): define uma melodia que é reproduzida quando o televisor se liga ou desliga.
■ FastStart (Desligado / Ligado): Quando ligar o televisor, o ecrã acende-se mais rapidamente com esta função.
Melodia é desactivada quando a função FastStart está definida para Ligado.
Interface Comum
■ Menu CI: permite ao utilizador seleccionar a partir do menu fornecido pelo CAM. Seleccione o Menu CI com base no menu do PC Card.
Informação da Aplicação: apresenta as informações no CAM introduzido na ranhura CI e no “CI ou CI+ CARD” introduzido no CAM. Pode instalar o CAM a qualquer altura, independentemente de o televisor estar ligado ou desligado.
1. Adquira um módulo CI CAM no revendedor mais próximo ou por telefone.
2. Introduza o "CI ou CI+ CARD" no CAM com firmeza, na direcção indicada pela seta.
3. Introduza o CAM com o "CI ou CI+ CARD" na ranhura da interface comum, na direcção indicada pela seta, de forma a que este fique paralelo à ranhura.
4. Verifique se consegue ver uma imagem num canal de sinal codificado.
Telecomando sem fios (Desligado / Ligado)
Activa ou desactiva ou dá permissão aos telecomandos sem fios.
Imagem na imagem (PIP)
Reproduz, em simultâneo, o sintonizador do televisor e uma fonte de vídeo externa. A função PIP (Picture in Picture - Imagem na imagem) não funciona no mesmo modo.
NOTA
- Se desligar o televisor enquanto vê imagens no modo PIP, a janela PIP desaparece.
- A imagem na janela PIP pode ficar pouco natural se utilizar o ecrã principal para ver um jogo ou um programa de karaoke.
- Durante a operação da opção Internet@TV, não pode utilizar a função PIP.
- Definições da opção PIP
| Imagem principal | Imagem secundária |
| Componente, HDMI1/DVI, HDMI2, HDMI3, HDMI4, PC | TV |
■ PIP (Desligado / Ligado): Activa ou desactiva a função PIP.
■ Canal: Selecciona o canal para o ecrã secundário.
■ Tamanho (☐ / ☐ / ☐ / ☐): Selecciona um tamanho para a imagem secundária.
■ Posição (☐ / ☐ / ☐ / ☐): Selecciona uma posição para a imagem secundária.
■ Seleção do Som (Principal / Sub): Pode escolher o som pretendido (Principal / Sub) no modo PIP.
Suporte
Auto-diagnóstico
■ Teste de Imagem (Sim / Não): Utilize esta opção para verificar se há problemas na imagem e, se o problema persistir, verificar o padrão de cores.
■ Teste de Som (Sim / Não): Utilize o som da melodia incorporada para verificar se há problemas no som.
Se os altifalantes do televisor não emitirem som, antes de realizar um teste de som, verifique se a opção Seleccionar Altifalante está definida para Altifalante da TV no menu Som.
A melodia é emitida durante o teste, mesmo que a opção Selecionar Altifalante esteja definida para Altifalante Exter. ou mesmo que tenha cortado o som, carregando no botão MUTE.
Informações do Sinal: (apenas canais digitais) a qualidade da recepção dos canais HDTV é perfeita ou os canais não estão disponíveis. Ajuste a antena para aumentar a força do sinal.
■ Resolução de Problemas: se achar que o televisor tem um problema, consulte esta descrição.
Sa nenhuma destas sugestões de resolução de problemas se aplicarem, contacte o centro de assistência ao cliente da Samsung.
Funcionalidades básicas
Actualização do Software
A operação Actualização do Software pode ser realizada através de um sinal de transmissão ou transferindo o firmware mais recente do site samsung.com para um dispositivo de memória USB.
Versão Actual o software actualmente instalado no televisor.
O software é apresentado como "Ano/Mês/Dia_Versão".
Actualização do Software
| Versão Actual | 2010/01/18_000001 |
| Por USB |
| Pela Internet | |
| Por Canal | |
| Actual. no Modo de Espera | : Desligado |
| Software Alternativo | ----/--/--/---- |
Instalação da versão mais recente
Por USB ■ : introduza Painel lateral do televisor
no televisor a unidade USB que contém o ficheiro de actualização do firmware, transferido do site www.samsung.com.
Tenha cuidado para
não desligar a corrente nem retirar a unidade USB antes de as actualizações estarem concluídas.
O televisor desliga-se e volta a ligar automaticamente após terminar a actualização do firmware. Quando o software é actualizado, as predefinições de áudio e de vídeo são repostas. Recomendamos que anote as suas definições para que possa repô-las facilmente depois da actualização.
■ Pela Internet: actualiza o software utilizando a Internet.
Antes de efectuar esta operação, configure a sua rede. Para obter mais informações sobre como utilizar a função Configurar Rede, consulte as instruções na secção “Ligação de rede”.
Se a ligação à Internet não funcionar correctamente, a ligação pode estar com problemas. Tente transferir novamente. Se o problema persistir, efectue a transferência por USB e faça a actualização.
■ Por Canal: actualiza o software através do sinal de transmissão.
Se seleccionar a função durante o período de transmissão do software, é iniciada a procura e a transferência automáticas do software.
Tempo necessário para transferir o software é determinado pelo estado do sinal.
■ Actual. no Modo de Espera: é automaticamente efectuada uma actualização manual à hora seleccionada. Dado que o aparelho está ligado internamente, o LCD pode ficar aceso durante algum tempo. Este fenómeno pode persistir durante mais de 1 hora até a actualização do software ficar concluída.
■ Software Alternativo (cópia de segurança): apresenta a versão do software transferida através da opção Pela Internet. Durante a actualização do software, esta função é activada quando a actualização é interrompida no último passo.
Guia de Ligação HD
Consulte estas informações quando ligar dispositivos externos ao televisor.
Leia estas informações se o televisor não funcionar correctamente ou caso queira actualizar o software. Pode encontrar informações relativas aos nossos centros de atendimento e sobre como transferir produtos e software.
Funcionalidades avançadas
Ligação a um PC
Modos de visualização (entrada D-Sub e HDMI/DVI)
A resolução ideal é 1920 X 1080 @ 60 Hz.
| Modo Resolução | | Frequência horizontal (KHz) | Frequência vertical (Hz) | Frequência do relógio em pixels (MHz) | Polaridade de sincronização (H/V) |
| IBM | 640 x 350 31,720 x 400 31 | 469 70,086 25,175 +/-469 70,087 28,322 -/+ | | | |
| MAC | 640 x 480 35,832 x 624 49,1152 x 870 68 | 000 66,667 30,240 -/-726 74,551 57,284 -/-681 75,062 100,000 -/- | | | |
| VESA CVT | 720 x 576 35,1152 x 864 53,1280 x 720 56,1280 x 960 75 | 910 59,950 32,750 -/+783 59,959 81,750 -/+456 74,777 95,750 -/+231 74,857 130,000 -/+ | | | |
| VESA DMT | 640 x 480 31,640 x 480 37,640 x 480 37,800 x 600 37,800 x 600 48,800 x 600 46,1024 x 768 48,1024 x 768 56,1024 x 768 60,1152 x 864 67,1280 x 1024 63,1280 x 1024 79,1280 x 800 49,1280 x 800 62,1280 x 960 60,1280 x 720 45,1360 x 768 47,1440 x 900 55,1440 x 900 70,1600 X 12001680 x 1050 65 | 469 59,940 25,175 -/-861 72,809 31,500 -/-500 75,000 31,500 -/-879 60,317 40,000 +/+077 72,188 50,000 +/+875 75,000 49,500 +/+363 60,004 65,000 -/-476 70,069 75,000 -/-023 75,029 78,750 +/+500 75,000 108,000 +/+981 60,020 108,000 +/+976 75,025 135,000 +/+702 59,810 83,500 -/+795 74,934 106,500 -/+000 60,000 108,000 +/+000 60,000 74,250 +/+712 60,015 85,500 +/+935 59,887 106,500 -/+635 74,984 136,750 -/+75.000 60.000 162.000 +/+ | | | |
| VESA GTF | 1280 x 720 52,1280 x 1024 74 | 52,500 70,000 89,040 -/+620 70,000 128,943 -/- | | | |
| VESA DMT/DTV CEA | 1920 x 1080p | 67,500 | 60,000 | 148,500 | +/+ |
NOTA
- Se efectuar uma ligação através de um cabo HDMI/DVI, tem de utilizar a tomada HDMI IN 1(DVI).
- O modo entrelaçado não é suportado.
- O televisor pode não funcionar correctamente se for seleccionado um formato de vídeo não padrão.
- São suportados os modos Separado e Composto. SOG (Sync On Green) não é suportado.
Funcionalidades avançadas
Ligação de rede
Pode configurar o televisor de forma a que este possa aceder à Internet através da rede local (LAN), utilizando uma ligação com ou sem fios.

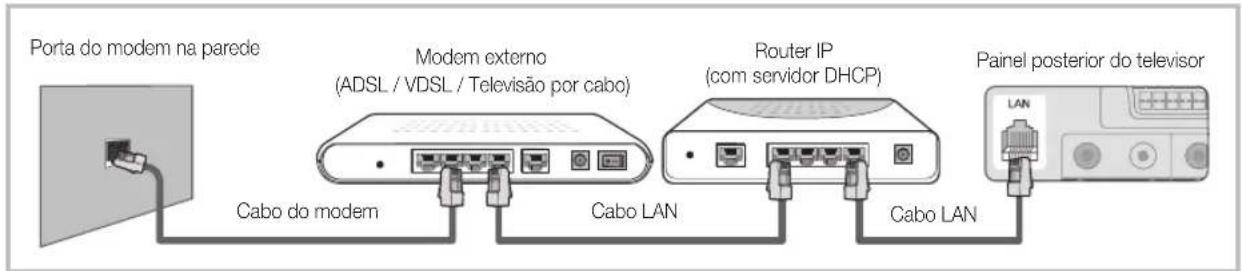

Pode ligar o televisor à LAN utilizando o cabo de três formas diferentes:

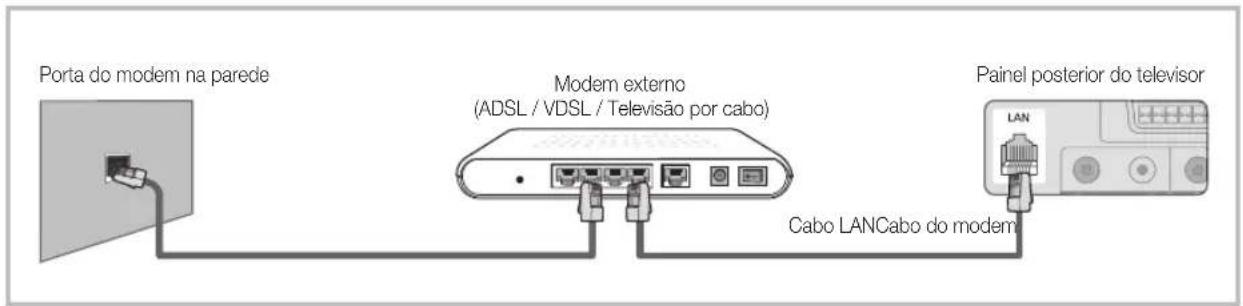

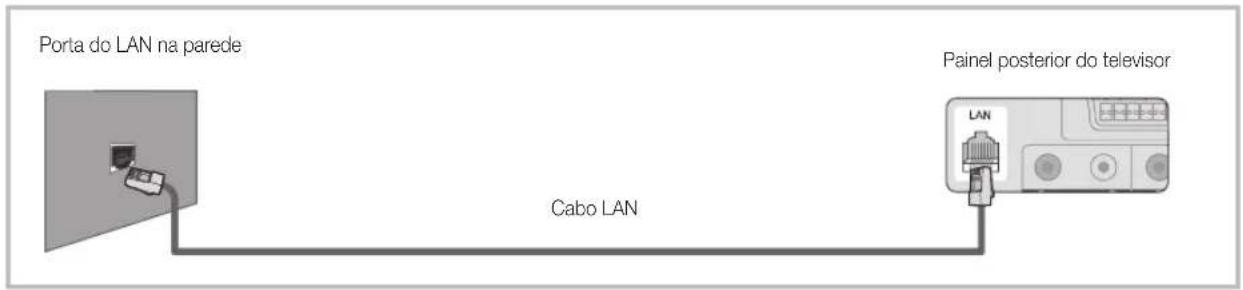

- Pode ligar o televisor à LAN estabelecendo a ligação entre a porta LAN, existente atrás do televisor, e um modem externo utilizando um cabo Cat 5. Consulte o diagrama abaixo.
- Pode ligar o televisor à LAN estabelecendo a ligação entre a porta LAN, existente atrás do televisor, e um router IP que esteja ligado a um modem externo. Utilize um cabo Cat 5 para efectuar esta ligação. Consulte o diagrama abaixo.
- Consoante a configuração da rede, poderá ligar o televisor à LAN, estabelecendo a ligação directa entre a porta LAN, existente atrás do televisor, e uma tomada de rede, utilizando um cabo Cat 5. Consulte o diagrama abaixo. Lembre-se de que a tomada está ligada a um modem ou a um router existente noutro local da sua casa.
Se tiver uma rede dinâmica, deve utilizar um modem ADSL ou um router que suporte o protocolo de configuração de servidor dinâmico (DHCP - Dynamic Host Configuration Protocol). Os modems e os routers que suportam DHCP fornecem automaticamente o endereço IP, a máscara de sub-rede, a gateway e o DNS que o seu televisor necessita para aceder à Internet, não sendo necessário introduzir estes dados manualmente. A maioria das redes domésticas são redes dinâmicas.
Algumas redes necessitam de um endereço IP estático. Se a sua rede necessitar de um endereço IP estático, tem de introduzir manualmente o endereço IP, a máscara de sub-rede, a gateway e o DNS no ecrã de configuração de ligação por cabo do televisor, quando configurar a ligação de rede. Para obter o endereço IP, a máscara de sub-rede, a gateway e o DNS, contacte o seu fornecedor de serviços Internet (ISP - Internet Service Provider). Se tiver um computador com o Windows, também pode obter estes dados através do seu computador.
Rode utilizar um modem ADSL que suporte DHCP se a sua rede necessitar de um endereço IP estático. Um modem ADSL que suporte DHCP também permite utilizar endereços IP estáticos.
Configurar Rede (Auto.)
Utilize a opção Configurar Rede automaticamente quando ligar o televisor a uma rede que suporte DHCP. Para configurar automaticamente a ligação de rede por cabo do seu televisor, siga estes passos:
Como configurar automaticamente
- Ligue o televisor à LAN conforme está descrito na secção anterior.
- Ligue o televisor, carregue no botão MENU do telecomando, utilize o botão ▲ ou ▼ para seleccionar Configurar e, em seguida, carregue no botão ENTER ☑.
- Utilize o botão ▲ ou ▼ para seleccionar Rede no menu Configurar e, em seguida, carregue no botão ENTER ▼. Aparece o ecrã Rede.

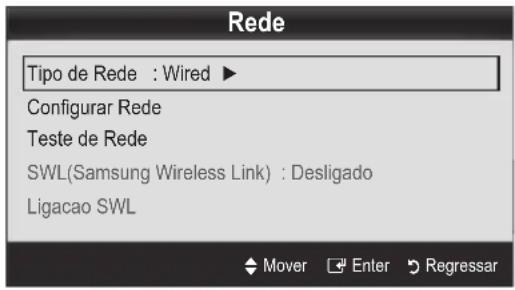

- No ecrã Rede, seleccione Tipo de Rede.
- Defina Tipo de Rede para Com Fios.

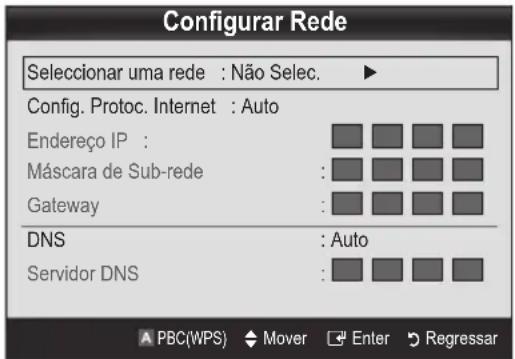

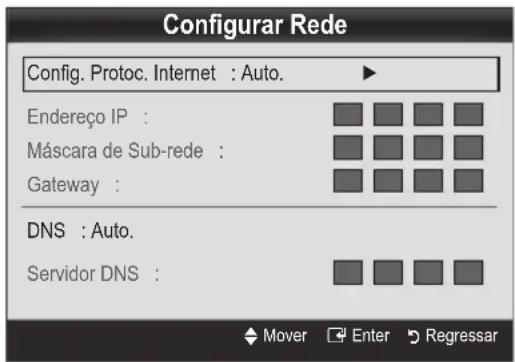

- Seleccione Configurar Rede. Aparece o ecrã Configurar Rede.
- Defina Config. Protoc. Internet para Auto..
- Auto. recebe e introduz automaticamente os dados de Internet necessários.
- Aguarde dois minutos e, em seguida, carregue no botão RETURN do telecomando.
- Seleccione Teste de Rede para verificar a conectividade da Internet.
- Se a função Rede não tiver recebido os dados de ligação de rede, siga as instruções sobre o procedimento Manual.
Configurar Rede (Manual)
Utilize a opção Configurar Rede manual quando ligar o televisor a uma rede que solicite um endereço IP estático.
Obter os dados de ligação de rede
Para obter os dados de ligação de rede na maioria dos computadores com Windows, siga estes passos:
- Clique com o botão direito no ícone de rede existente no canto inferior direito do ecrã.
- No menu de contexto que aparece, clique em Estado.
- Na caixa de diálogo que aparece, clique no separador Assistência.
- No separador Assistência, clique no botão Detalhes.
O dados de ligação de rede são apresentados.
Como configurar manualmente
Para configurar manualmente a ligação de rede por cabo do seu televisor, siga estes passos:
- Siga os passos 1 a 6 do procedimento "Como configurar automaticamente".
- Defina Config. Protoc. Internet para Manual.
- Carregue no botão ▼ do telecomando para aceder ao primeiro campo de entrada.
- Introduza os dados de Endereço IP, Máscara de Sub-rede, Gateway e Servidor DNS. Utilize os botões numéricos do telecomando para introduzir números, e os botões de seta para passar de um campo de entrada para outro.
- Quando terminar, carregue no botão RETURN do telecomando.
- Seleccione Teste de Rede para verificar a conectividade da Internet.
Funcionalidades avançadas
Ligação a uma rede sem fios

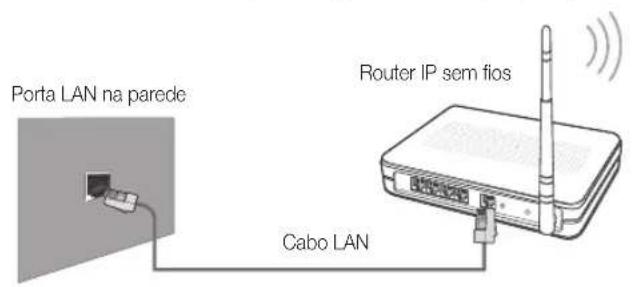

Para ligar o televisor à rede sem fios, é necessário um modem ou um router sem fios e um adaptador de LAN sem fios da Samsung (WIS09ABGN, WIS09ABGN2, WIS10ABGN), que deve ser ligado à tomada USB existente no painel posterior ou lateral do televisor. Consulte a ilustração abaixo.
Para utilizar a função SWL(Samsung Wireless Link), ligue à porta USB 1 (HDD).
O adaptador de LAN sem fios da Samsung é vendido em separado e é disponibilizado por revendedores seleccionados, sites de e-commerce e no site Samsungparts.com. O adaptador de LAN sem fios da Samsung suporta os protocolos de comunicações IEEE 802.11A/B/G e N. A Samsung recomenda a utilização da norma IEEE 802.11N. Se reproduzir um vídeo com uma ligação IEEE 802.11B/G, o vídeo pode não ser reproduzido normalmente.
NOTA
Tem de utilizar o “adaptador de LAN sem fios da Samsung” (WIS09ABGN) para poder utilizar uma rede sem fios.
O adaptador de LAN sem fios da Samsung é vendido em separado. O adaptador de LAN sem fios WIS09ABGN é disponibilizado por revendedores seleccionados, sites de e-commerce e no site Samsungparts.com.
Para utilizar uma rede sem fios, o seu televisor deve estar ligado a um router IP sem fios. Se o router IP sem fios suportar DHCP, o seu televisor pode utilizar DHCP ou um endereço IP estático para estabelecer a ligação com a rede sem fios.
Seleccione um canal para o router IP sem fios que não esteja a ser utilizado actualmente. Se o canal definido para o router IP sem fios estiver a ser utilizado por outro dispositivo nas proximidades, irão ocorrer interferências e falhas de comunicação.
Se aplicar um sistema de segurança diferente dos sistemas listados abaixo, não irá funcionar com o televisor.
Se tiver seleccionado o modo Pure High-throughput (Greenfield) 802.11n e o tipo de codificação estiver definido para WEP, TKIP ou TKIPAES (WPS2Mixed) para o seu AP (acess point - ponto de acesso), os televisores Samsung não suportam uma ligação que esteja em conformidade com as novas especificações de certificação Wi-Fi.
Se o seu AP suportar WPS (Wi-Fi Protected Setup - Configuração Wi-Fi protegida), pode estabelecer a ligação com a rede através de PBC (Push Button Configuration - Configuração de botão de comando) ou PIN (Personal Indentification Number - Número de identificação pessoal). WPS configura automaticamente a chave SSID e WPA em qualquer um dos modos.
Se o router, o modem ou o dispositivo não estiverem certificados, não pode estabelecer a ligação ao televisor através do “adaptador de LAN sem fios da Samsung”.
Métodos de ligação : Pode configurar a ligação de rede sem fios de seis formas diferentes.
Configuração automática da Samsung –
PBC (WPS) -
Configuração automática (utilizando a função de procura de rede automática) –
Configuração manual –
SWL (Samsung Wireless Link) –
Ad-hoc -
Todos os adaptadores de LAN sem fios da Samsung devem estar directamente ligados à porta USB do televisor. Não suporta HUB USB.
Aviso
Se o televisor estiver ligado ao adaptador de LAN sem fios da Samsung, a imagem de alguns canais pode aparecer danificada. Nesse caso, estabeleça uma ligação utilizando um dos seguintes métodos:

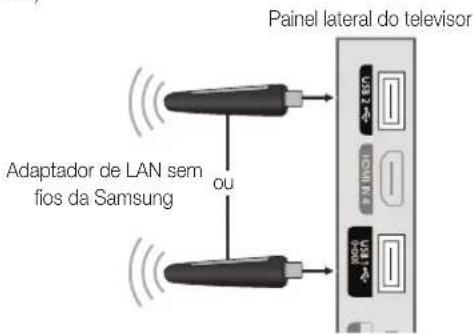

Método 1 Método 2
Ligue utilizando o adaptador USB em ângulo recto
Ligue utilizando um cabo de extensão
Configurar Rede (Configuração automática da Samsung)
Esta função encontra-se disponível em AP que suportem a configuração automática da Samsung. Se não existir nenhum AP, pode estabelecer a ligação, manualmente, através da função PBC (WPS).
Esta função encontra-se disponível se a função SWL(Samsung Wireless Link) estiver definida para Desligado.
Para obter mais informações sobre os equipamentos que suportam a Configuração automática da Samsung, visite o site www.samsung.com.
Como configurar utilizando a configuração automática da Samsung
- Coloque o AP e o televisor perto um do outro e ligue-os.
Uma vez que ambas as aplicações têm tempos de arranque diferentes, pode ter de aguardar cerca de 2 minutos.
Sao cabo LAN tiver sido ligado à porta WAN do AP durante a configuração automática da Samsung, pode concluir automaticamente o teste de ligação à Internet. Caso contrário, a configuração automática da Samsung verifica apenas a ligação do dispositivo ao AP (não verifica a ligação à Internet).
- Após 2 minutos, ligue o Adaptador de LAN sem fios da Samsung ao televisor. Quando o Adaptador de LAN sem fios da Samsung estiver ligado, aparece a janela de contexto.
-
Quando a ligação estiver estabelecida, posicione o AP de forma a que este fique paralelo ao adaptador de LAN sem fios da Samsung, a uma distância nunca superior a 25 cm.
-
Aguarde até a ligação ter sido automaticamente estabelecida.
Se a ligação não for bem-sucedida, reinicie o AP e tente novamente.
Se a configuração automática da Samsung não estabelecer a ligação entre o televisor e o AP, aparece uma janela de contexto no ecrã a notificar o utilizador. Reinicie o AP e tente novamente. Se a ligação falhar novamente, escolha outros métodos de configuração da ligação, PBC (WPS), automático ou manual.
- Estabelecida a ligação, coloque o router no local pretendido.
Se as definições do AP sofrerem alterações ou se estiver a utilizar o novo AP pela primeira vez após a compra, terá de recomeçar a configuração a partir do passo 1.
Configurar Rede - PBC (WPS)
Como configurar utilizando a opção PBC (WPS)
Se existir um botão PBC (WPS) no router, siga estes passos:
- Ligue o televisor à LAN conforme está descrito na secção anterior.
-
Ligue o televisor, carregue no botão MENU do telecomando, utilize o botão ▲ ou ▼ para seleccionar Configurar e, em seguida, carregue no botão ENTER ☐.
-
Utilize o botão ▲ ou ▼ para seleccionar Rede no menu Configurar e, em seguida, carregue no botão ENTER ☐.
- No ecrã Rede, seleccione Tipo de Rede.
- Defina Tipo de Rede para Sem fios.
- Seleccione Configurar Rede. Aparece o ecră Configurar Rede.
Funcionalidades avançadas
- Carregue no botão vermelho do telecomando.
- Carregue no botão PBC (WPS) do router no espaço de 2 minutos. O televisor recebe automaticamente todos os dados de definição da rede necessários e estabelece a ligação à rede.
- Configurada a ligação de rede, carregue no botão RETURN para sair do ecrã Configurar Rede.
Configurar Rede (Auto.)
A maioria das redes sem fios possui um sistema de segurança opcional que requer dispositivos que acedam à rede para transmitir um código de segurança codificado, ou seja, uma chave de acesso ou de segurança. A chave de segurança baseia-se numa frase de acesso, geralmente uma palavra ou um conjunto de letras e números com um comprimento especificado que deve introduzir durante a configuração das definições de segurança da rede sem fios. Se utilizar este método de configuração de ligação de rede e possuir uma chave de segurança para a rede sem fios, terá de introduzir a frase de acesso durante o processo de configuração.
Como configurar automaticamente
Para configurar automaticamente a ligação sem fios, siga estes passos:
- Siga os passos 1 a 6 de "Como configurar PBC (WPS)" acima. (P. 31)
- Carregue no botão ▼ para seleccionar Internet Config. Protoc. Internet e, em seguida, carregue no botão ENTER ▼. Carregue no botão ▲ ou ▼ para seleccionar Auto. e, em seguida, carregue no botão ENTER ▼.
- Carregue no botão ▲ para aceder a Seleccionar uma rede e, em seguida, carregue no botão ENTER. A função Rede procura as redes sem fios disponíveis. Quando terminar, é apresentada uma lista das redes disponíveis.
- Na lista de redes, carregue no botão ▲ ou ▼ para seleccionar uma rede e, em seguida, carregue no botão ENTER ↗.
Se o AP estiver oculto (invisível), tem de seleccionar Adicionar Rede e introduzir os dados correctos de (SSID) Nome de Rede e Chave Segurança para poder estabelecer a ligação.
- Se aparecer a janela de contexto de segurança/PIN, vá para o passo 6. Se aparecer o ecrã de ligação à rede, vá para o passo 10.
- Carregue no botão ▲ ou ▼ para seleccionar Segurança ou PIN. Para a maioria das redes domésticas, deveria ser seleccionado Segurança (para Chave Segurança). Aparece o ecrã Segurança.
- No ecrã Segurança, introduza a frase de acesso à sua rede.
Deverá encontrar a frase de acesso num dos ecrãs de configuração utilizados para configurar o router ou o modem.
- Para introduzir a frase de acesso, siga estas instruções gerais:
Carregue nos botões numéricos do telecomando – para introduzir números.
Utilize os botões de direcção do telecomando para – alternar entre os botões apresentados no ecrã Chave Segurança.
Carregue no botão vermelho para alternar entre - minúsculas e maiúsculas ou para apresentar símbolos/caracteres.
Para introduzir uma letra ou um símbolo, aceda à – respectiva letra ou símbolo e, em seguida, carregue no botão ENTER.
Para eliminar a última letra ou número introduzido, – carregue no botão verde do telecomando.
- Quando terminar, carregue no botão azul do telecomando. Aparece o ecrã de ligação à rede.
- Aguarde até ser apresentada a mensagem de confirmação da ligação e, em seguida, carregue no botão ENTER. O ecrã Configurar Rede volta a aparecer.
- Para testar a ligação, carregue no botão RETURN para seleccionar Teste de Rede e, em seguida, carregue no botão ENTER.
Configurar Rede (Ad-hoc)
Pode estabelecer a ligação com um dispositivo móvel sem um ponto de acesso através do “adaptador de LAN sem fios da Samsung”, utilizando uma rede ponto-a-ponto.
função encontra-se disponível se a função
(Samsung Wireless Link) estiver definida para
ligado.
Como estabelecer a ligação a uma nova rede Ad-hoc
- Siga os passos 1 a 6 de "Como configurar utilizando a opção PBC (WPS)". (P. 31)
- Escolha Seleccionar uma rede. Aparece uma lista de dispositivos/redes.
- Na lista de dispositivos, carregue no botão azul do telecomando.
arece a mensagem Ad-hoc é uma ligação Wilirecta com o telemóvel ou PC. O sistema rede existente pode ter funcionalidade tada. Deseja alterar a ligação de rede?
- Introduza o Nome de Rede (SSID) e a Chave Segurança que criou no dispositivo com o qual pretende estabelecer a ligação.
existente
- Siga os passos 1 a 6 de "Como configurar utilizando a opção PBC (WPS)". (P. 31)
- Escolha Seleccionar uma rede. Depois, é apresentada a lista de dispositivos.
- Seleccione o dispositivo pretendido da lista de dispositivos.
- Se a chave de segurança tiver sido aplicada, introduza-a.
a rede não funcionar normalmente, confirme
amente (SSID) Nome de Rede e Chave
gurança. Se a Chave Segurança estiver
correcta, pode provocar uma avaria.
Configurar Rede (Manual)
Se os restantes métodos não funcionarem, tem de introduzir manualmente os dados de definição da rede.
Obter os dados de ligação de rede
Para obter os dados de definição de rede na maioria dos computadores com Windows, siga estes passos:
- Clique com o botão direito no ícone de rede existente no canto inferior direito do ecrã.
- No menu de contexto, clique em Estado.
- Na caixa de diálogo que aparece, clique no separador Assistência.
- No separador Assistência, clique no botão Detalhes. As definições de rede são apresentadas.
Como configurar manualmente
Para introduzir as definições de rede no televisor, siga estes passos:
- Siga os passos 1 a 6 de "Como configurar utilizando a opção PBC (WPS)". (P. 31)
-
Carregue no botão ▼ para seleccionar Config. Protoc. Internet e, em seguida, carregue no botão ENTER ▼. Carregue no botão ▲ ou ▼ para seleccionar Manual e, em seguida, carregue no botão ENTER ▼.
-
Carregue no botão ▼ para aceder ao primeiro campo de entrada (Endereço IP).
-
Utilize os botões numéricos para introduzir números.
-
Quando terminar cada um dos campos, utilize o botão ▶ para avançar sucessivamente para o campo seguinte. Também pode utilizar os outros botões de seta para ir para cima, para baixo e para trás.
-
Introduza os dados de Endereço IP, Máscara de Subrede e Gateway.
-
Carregue no botão ▲ ou ▼ para aceder a DNS.
-
Carregue no botão ▼ para aceder ao primeiro campo de entrada de DNS. Introduza os números, conforme está descrito acima.
-
Quando terminar, carregue no botão ▲ para aceder a Selecionar uma rede. Seleccione a rede e, de seguida, carregue no botão ENTER.
-
Vá para o passo 4, "Como configurar automaticamente", (P. 32), e siga as restantes instruções.
Funcionalidades avançadas
Configurar Rede SWL (Samsung Wireless Link)
Esta função permite-lhe ligar ao seu televisor um dispositivo Samsung que suporte PBC (WPS). Pode ligar dispositivos ao televisor, mesmo que não haja um router ligado ao mesmo.
Para utilizar a Internet no televisor, o AP tem de estar ligado à rede sem fios.
Se existir um adaptador LAN sem fios da Samsung ligado à porta USB 2, a rede poderá não funcionar normalmente. Recomenda-se a ligação do mesmo à porta USB 1 (HDD).
Sosão suportados routers que utilizem a banda de 2,4 Ghz. Não são suportados routers que utilizem a banda de 5 Ghz.
Ligação SWL
Pode ligar directamente ao televisor um dispositivo que suporte o PBC (WPS).
Esta função encontra-se disponível se a função SWL(Samsung Wireless Link) estiver definida para Ligado.
Como ligar o Samsung Wireless Link
Para obter informações sobre os procedimentos necessários para estabelecer uma ligação, consulte os seguintes pontos:
- Siga os passos 1 a 5 de "Como configurar utilizando a opção PBC (WPS)". (P. 31)
- Seleccione Samsung Wireless Link utilizando o botão ▼ e carregue no botão ENTER para o activar.
- Seleccione Ligação SWL utilizando o botão ▼ e carregue no botão ENTER.
- Se aparecer a mensagem "Carregue no botão PBC do dispositivo que suporta o botão PBC para estabelecer a ligação dentro de 120 segundos", carregue no botão PBC do dispositivo para estabelecer a ligação.
Para obter mais informações, consulte o manual de configuração de rede sem fios do dispositivo que pretende ligar.
- Se o equipamento estiver correctamente ligado ao televisor após o início da contagem da caixa de mensagem, então a caixa de mensagem desaparecerá automaticamente.
Se a ligação não for bem-sucedida, tente novamente após 2 minutos.
Se o televisor não conseguir estabelecer a ligação à Internet
O televisor pode não conseguir estabelecer a ligação à Internet, porque o seu ISP registou de forma permanente o endereço MAC (um número de identificação único) do PC ou modem, que é autenticado sempre que estabelecer a ligação à Internet como forma de impedir o acesso não autorizado. Uma vez que o seu televisor tem um endereço MAC diferente, o ISP não pode autenticar o respectivo endereço MAC e o seu televisor não consegue estabelecer a ligação.
Para resolver este problema, contacte o seu ISP para saber quais os procedimentos necessários para ligar outros dispositivos além do PC (como por exemplo o televisor) à Internet.
Se o seu fornecedor de serviços Internet solicitar uma ID ou uma palavra-passe para estabelecer a ligação à Internet, o seu televisor pode não conseguir estabelecer a ligação. Neste caso, tem de introduzir a sua ID ou palavra-passe quando estabelecer a ligação à Internet.
A ligação à Internet pode falhar, devido a um problema na firewall. Neste caso, contacte o seu fornecedor de serviços Internet.
Se não conseguir estabelecer a ligação à Internet, mesmo que tenha seguido os procedimentos indicados pelo seu fornecedor de serviços Internet, contacte a Samsung Electronics.
Reproduza ficheiros de fotografia, música e/ou filme gravados num dispositivo USB de classe de armazenamento de massa (MSC) e/ou no seu PC.
Ligação de um dispositivo USB
- Ligue o televisor.
- Ligue um dispositivo USB que contenha ficheiros de fotografia, música e/ou filme à tomada USB 1 (HDD) ou USB 2 existente na parte lateral do televisor.
- Quando o dispositivo USB estiver ligado ao televisor, aparece uma janela de contexto. Em seguida, pode seleccionar Media Play.
Painel lateral do televisor
Ligar a um PC através de rede
Pode reproduzir fotografias, músicas e vídeos guardados no PC ou no televisor através de uma ligação à rede no modo Media Play.
Se utilizar o modo Media Play no ficheiro guardado no PC, deve transferir o "PC Share Manager" e o manual do utilizador a partir de "www.samsung.com".
- Para obter mais informações sobre como configurar a rede, consulte "Ligação à rede". (P. 28)
- Recomenda-se que localize o televisor e o PC na mesma sub-rede. As 3 primeiras partes do endereço de sub-rede do televisor e dos endereços IP do computador devem ser iguais e só a última parte (o endereço do anfitrião) deve ser alterada. (p.ex., Endereço IP: 123.456.789.**)
- Utilize um cabo LAN para ligar o modem externo ao PC no qual será instalado o programa Samsung PC Share Manager. Pode ligar o televisor directamente ao PC sem utilizar um router. –
Funcionalidades avançadas
Funções que não são suportadas quando estabelece ligação ao PC através da rede:
As funções Música de Fundo e Definição da Música de Fundo.
A ordenação de ficheiros por preferência nas pastas Fotografia, Música e Filme.
O botão ◀◀ (REW) ou ▶▶ (FF) durante a reprodução de um filme.
Divx DRM, o áudio múltiplo e as legendas incorporadas não são suportados.
Samsung PC Share Manager deve ser autorizado pelo programa de firewall instalado no PC.
Seutilizar o modo Media Play através de uma ligação à rede, consoante as funções do servidor fornecido:
O método de ordenação pode variar.
A função de procura de cenas pode não ser suportada.
A função Reproduzir Continuamente, que permite retomar a reprodução de um vídeo, pode não ser suportada.
- A função Reproduzir Continuamente não suporta vários utilizadores. (Só memoriza o ponto em que o utilizador mais recente parou a reprodução.)
O botão ◀ ou ▶ pode não funcionar, consoante as informações de conteúdo.
Se sentir problemas na transmissão do ficheiro durante a reprodução de um vídeo através de uma rede sem fios, recomendamos a utilização de uma rede com fios.
O equipamento pode não funcionar correctamente com ficheiros multimédia não licenciados.
Segue-se uma lista de itens que deve saber antes de utilizar o Media Play
- MTP (Media Transfer Protocol - Protocolo de transferência multimédia) não é suportado.
O sistema de ficheiros suporta FAT16, FAT32 e NTFS.
Determinados tipos de câmaras digitais e dispositivos áudio USB podem não ser compatíveis com este televisor.
Media Play só suporta dispositivos USB de classe de armazenamento de massa (MSC). MSC é um dispositivo de transporte em volume de classe de armazenamento de massa. São exemplos de MSC as mini-unidades USB, leitores de cartões flash e USB HDD (os USB HUB não são suportados). Os dispositivos devem ser ligados directamente à porta USB do televisor.
Antes de ligar o dispositivo ao televisor, efectue uma cópia de segurança dos seus ficheiros de modo a prevenir danos ou perda de dados. A SAMSUNG não se responsabiliza por quaisquer danos ou perda de dados.
Ligue um USB HDD à porta dedicada, a porta USB1 (HDD).
Não desligue o dispositivo USB enquanto este estiver a carregar.
Quanto maior for a resolução da imagem, mais tempo leva a ser apresentada no ecrã.
A resolução JPEG máxima suportada é de 15 360 x 8640 pixels.
Em caso de ficheiros não suportados ou danificados, é apresentada a mensagem “Formato de ficheiro não suportado”.
Se os ficheiros estiverem ordenados por Visual. Básica, pode ver até 1000 ficheiros por pasta.
Não é possível reproduzir ficheiros MP3 com DRM que tenham sido transferidos através de um website pago. A Gestão de direitos digitais (DRM - Digital Rights Management) é uma tecnologia que suporta a criação, distribuição e gestão de conteúdos, de forma integrada e abrangente, incluindo a protecção de direitos e interesses dos fornecedores do conteúdo, a prevenção de cópias ilegais do conteúdo e, também, a gestão de cobranças e de contratos.
Se houver mais de 2 dispositivos PTP ligados, só pode utilizar um de cada vez.
Se houver mais de dois dispositivos MSC ligados, alguns deles podem não ser reconhecidos. Os dispositivos USB que necessitem de um nível elevado de potência (mais de 500 mA ou 5 V) podem não ser suportados.
Se surgir uma mensagem de aviso relativa ao excesso de potência quando ligar ou utilizar um dispositivo USB, este pode não ser reconhecido ou pode não funcionar correctamente.
Se não tiver efectuado nenhuma operação no televisor durante o tempo definido em a protecção de ecrã é activada. Tempo Protecção Aut.,
O modo de poupança de energia de determinadas unidades de disco rígido externas pode ser automaticamente desactivado quando as ligar ao televisor.
Se utilizar uma extensão USB, o dispositivo USB pode não ser reconhecido ou os ficheiros existentes no mesmo podem não ser lidos.
Se um dispositivo USB ligado ao televisor não for reconhecido, a lista de ficheiros existentes no dispositivo é adulterada ou não é reproduzido um ficheiro da lista. Ligue o dispositivo USB ao PC, formate o dispositivo e verifique a ligação.
Se durante a execução do Media Play encontrar ainda um ficheiro eliminado através do PC, utilize a função “Esvaziar a Reciclagem” no PC para eliminar definitivamente o ficheiro.
Vá para o ficheiro pretendido com os botões para cima/baixo/direita/esquerda e carregue no botão ENTER ou (Reproduzir). O ficheiro é reproduzido.
Súporta o Modo Dispositivo e Modo de Conteúdo na página principal do Media Play.
TV Gravada
Para utilizar a função de gravação ou Timeshift, o dispositivo USB ligado tem de estar disponível para gravação. Para utilizar o HDD USB, recomenda-se que utilize o modo Formatação disp..
Durante a formatação do dispositivo não desligue este último.Se formatar o dispositivo, todos os ficheiros vão ser eliminados.
Reproduzir o programa de televisão gravado
- Carregue no botão ◀ ou ▶ para seleccionar TV Gravadae, em seguida, carregue no botão ENTER ☐ no menu Media Play.
- Carregue no botão ◀/▶/▲/▼ para seleccionar o ficheiro pretendido na lista de ficheiros.
- Carregue no botão ENTER ▶ ou no botão ▶ (Reproduzir).
O ficheiro seleccionado é apresentado na parte superior, — com o respectivo tempo de reprodução.
Durante a reprodução do programa de televisão gravado, – pode efectuar procuras utilizando os botões ◀ e ▶.
Se perdeu uma emissão em directo, com esta funcionalidade pode vê-la entre as emissões gravadas.
Se definir Timeshift para Auto., o televisor memoriza o canal que estiver a ver para o gravar automaticamente.
Se definir Timeshift para Manual e carregar no botão ▶ (Reproduzir), o televisor memoriza o canal a partir do ponto em que pretende efectuar a gravação.
Funcionalidades avançadas
NOTA
Os vídeos gravados estão protegidos por DRM (gestão de direitos digitais) e não podem ser reproduzidos num PC ou noutro televisor, nem se a placa principal do televisor for alterada.
Não é possível gravar transmissões de dados.
- A disponibilidade das funções de gravação e Timeshift pode variar consoante a qualidade da imagem e o espaço livre disponível na unidade de disco rígido.
Se carregar no botão ▲ ou ▼, pode ver o canal que estiver no ar ou o ponto de início da emissão gravada.
A função Timeshift funciona, no máximo, durante 90 minutos.
Depois de a função Timeshift ser executada durante o máximo período de tempo, a informação da hora é fixada em "00:00:00." Tenha em atenção que se fizer uma pausa na gravação, o televisor retoma automaticamente a reprodução.
Se atingir os 5% de limite de espaço de memória livre do dispositivo de armazenamento, o processo de gravação actual fecha-se.
Se a gravação for efectuada pela função PVR (Gravador de vídeo pessoal) e por um dispositivo que suporte a funcionalidade HDMI-CEC, a gravação através da função PVR tem prioridade.
Durante a reprodução ou a execução da função Timeshift, a imagem é apresentada de acordo com as definições de visualização do televisor.
Se alterar a fonte de entrada durante a gravação, o ecrã fica em branco até a alteração estar concluída.
Se tentar utilizar uma aplicação que não suporte as funções de gravação e de Timeshift durante a execução das mesmas, a aplicação fecha-se automaticamente.
Pode aparecer uma mensagem à frente da janela da aplicação a indicar que a função de gravação ou Timeshift foi fechada.
A função Timeshift não é suportada para canais de rádio.
As funções de gravação e Timeshift estão desactivadas nos canais que estejam bloqueados com Bloq. Crianças.
Se o dispositivo USB tiver falhado o Teste de Desempenho do Dispositivo, o dispositivo USB tem de efectuar novamente a Formatação disp. e o Teste de Desempenho do Dispositivo antes de gravar com as funções Guia ou Gestor de Canais.
Só pode utilizar as funções de gravação e Timeshift com um dispositivo de armazenamento USB que tenha concluído o Teste de Desempenho do Dispositivo.
Se tentar efectuar as funções de gravação ou Timeshift com um dispositivo que não tenha concluído o Teste de Desempenho do Dispositivo, a função não inicia.
Se estiver ligado um dispositivo USB dedicado para gravação, os ficheiros Timeshift ou de gravação existentes, que foram guardados incorrectamente, vão ser eliminados automaticamente.
Se mudar para o modo de entrada externa durante a gravação, esta continua mas o botão (REC) é desactivado.
Se qualquer uma das funções que desliga o televisor ( Temporizador, Temp. Desl., etc.) for definida para uma hora que entre em conflito com a hora da gravação, o televisor é desligado quando a gravação terminar.
Reproduzir vídeo
- Carregue no botão ◀ ou ▶ para seleccionar Vídeos e depois no botão ENTER ☐, no menu Media Play.
- Carregue no botão ◀/▶/▲/▼ para seleccionar o ficheiro pretendido da lista de ficheiros.
- Carregue no botão ENTER ▼ ou no botão ▶ (Reproduzir).
O ficheiro seleccionado é apresentado na parte superior, com o respectivo tempo de reprodução. –
- Se não houver informações sobre o tempo do vídeo, o tempo de reprodução e a barra de progresso não aparecem.
- Durante a reprodução de um vídeo, pode efectuar uma procura utilizando os botões ◀ e ▶.
Neste modo, pode ver clips de filme incluídos num jogo, mas não pode jogá-lo.
| Nome Extensão do ficheiro Formato | |
| MPEG-4 (texto baseado no tempo) | .txt XML | |
| SAMI | .smi | HTML |
| SubRip | .srt | baseado em cadeias de texto |
| SubViewer | .sub | baseado em cadeias de texto |
| Micro DVD | .sub ou .txt | baseado em cadeias de texto |
Funcionalidades avançadas
Outras restrições
NOTA
Se houver problemas no conteúdo de um codec, o codec não é suportado.
Se as informações relativas a um contentor estiverem incorrectas e o ficheiro der erro, o contentor não consegue efectuar correctamente a reprodução.
O som ou o vídeo pode não funcionar se o conteúdo tiver uma velocidade de transmissão/fotogramas padrão superior ao valor de fotogramas/seg indicado na tabela acima.
| Descodificador de vídeo Descodificador de áudio |
| Suporta até ao H.264, nível 4.1•H.264 FMO/ASO/RS, VC1 SP/MP/AP L4 e AVCHD não são •suportados.XVID, MPEG4 SP, ASP:•Inferior a 1280 x 720 – : 60 fotogramas máx.Superior a 1280 x 720 – : 30 fotogramas máx.A GMC superior a 2 não é suportada. •H.263 não é suportada.Só é suportado o Samsung Techwin MJEPG. | Suporta até ao WMA 7, 8, 9, STDO WMA 9 PRO não suporta multi-canal com excesso de 2 canais nem áudio sem perdas.A frequência de amostragem do WMA de 22050 Hz mono não é suportada. |
Reproduzir continuamente uma um ficheiro de filme Retomar Reprodução
Se sair da função de reprodução de vídeos ou programas de, pode reproduzi-los posteriormente a partir do ponto em que pararam.
carregar no botão ENTER ☑ durante a reprodução do ficheiro, pode explorar a cena dividida em 5 capítulos.
pítulos apenas está disponível para vídeos que suportem esta função.
-
Na secção da lista de ficheiros, seleccione o ficheiro de filme que pretende reproduzir continuamente carregando no botão
ou.
-
Carregue no botão ▶ (Reproduzir) / ENTER
-
Seleccione Reproduzir Continuamente (Retomar Reprodução) carregando no botão azul. O filme começa a ser reproduzido a partir do ponto em que parou.
Botão azul fica disponível quando retomar a reprodução.
Se a função Ajuda para reprodução contínua de filme estiver definida para Ligado no menu Definições, aparece uma mensagem de contexto quando retoma a reprodução de um ficheiro de filme.
Música
Reproduzir música
- Carregue no botão ◀ ou ▶ para seleccionar Música e depois no botão ENTER, no menu Media Play.
- Carregue no botão ◀/▶/▲/▼ para seleccionar o Música pretendido da lista de ficheiros.
- Carregue no botão ENTER ▶ ou no botão ▶ (Reproduzir).
Durante a reprodução de música, pode efectuar uma procura – utilizando os botões ◀ e ▶.
- Os botões ◀◀ (REW) e ▶▶ (FF) não funcionam durante a reprodução.
So são apresentados os ficheiros com extensões MP3 e PCM. Os ficheiros com outras extensões não são apresentados, mesmo que estejam guardados no mesmo dispositivo USB.
São som emitido for estranho quando reproduzir ficheiros MP3, ajuste o Equalizador no menu Som. (Um ficheiro MP3 com muita modulação pode causar um problema no som.)
Pode criar a Min. Lista Repr seleccionando a música pretendida no ficheiro e reproduzir a Min. Lista Repr.
Ver uma fotografia (ou apresentação de diapositivos)
- Carregue no botão ◀ ou ▶ para seleccionar Fotografia e depois no botão ENTER, no menu Media Play.
- Carregue no botão ◀/▶/▲/▼ para seleccionar o ficheiro pretendido da lista de ficheiros.
- Carregue no botão ENTER ou no botão (Reproduzir).
Durante a apresentação de uma lista de fotografias, carregue no botão ▶ (Reproduzir) / ENTER do telecomando para iniciar a apresentação de diapositivos.
Todos os ficheiros na secção da lista de ficheiros serão utilizados na apresentação de diapositivos.
Durante a apresentação de diapositivos, os ficheiros aparecem por ordem a partir do ficheiro actualmente mostrado.
Oeficheiros de música podem ser automaticamente reproduzidos durante a apresentação de diapositivos se a opção Música de Fundo estiver definida para Ligado.
Não é possível alterar o Modo BGM antes de a música de fundo ser totalmente carregada.
Funcionalidades avançadas
Reproduzir vários ficheiros
Reproduzir os ficheiros gravados/de vídeo/de música/de fotografia seleccionados
- Carregue no botão amarelo na lista de ficheiros para seleccionar o ficheiro pretendido.
- Repita a operação acima descrita para seleccionar vários ficheiros.
NOTA
Para cancelar uma selecção, carregue novamente no botão amarelo.
Para anular a seleção de todos os ficheiros seleccionados, carregue no botão TOOLS e seleccione Anular Selec. Tudo.
- Carregue no botão TOOLS e seleccione Reprod. Conteúdos Selec...
Reproduzir o grupo de ficheiros de vídeo / de música / de fotografia
- Durante a apresentação de uma lista de ficheiros, vá para qualquer ficheiro do grupo pretendido.
- Carregue no botão TOOLS e seleccione Reproduzir Grupo Actual.
Ordenação da lista de ficheiros
Carregue no botão azul na lista de ficheiros para ordenar os ficheiros.
| Categoria Operações TV Gravada Videos Música Fotografia | | | | |
| Visual. Básica | Mostra a pasta completa. Pode ver a fotografia seleccionando a pasta. | | √ √ √ | | |
| Título | Ordena e apresenta o título do ficheiro por ordem de Símbolo/Número/Alfabeto/Especial. | √ | √ √ √ | | |
| Preferência | Ordena e apresenta os ficheiros por ordem de preferência. Pode alterar a preferência dos ficheiros na secção da lista de ficheiros com o botão verde. | √ | √ √ √ | | |
| Última Data | Ordena e mostra os ficheiros pela última data. | √ | √ | | √ |
| Primeira Data | Ordena e mostra os ficheiros pela primeira data. | √ | √ | | √ |
| Artista | Ordena os ficheiros de música por artista e por ordem alfabética. | | | √ | |
| Álbum | Ordena os ficheiros de música por álbum e por ordem alfabética. | | | √ | |
| Género | Ordena os ficheiros de música por género. | | | √ | |
| Disposição | Ordena os ficheiros de música por disposição. Pode alterar as informações sobre a disposição da música. | | | √ | |
| Mensal | Ordena e mostra os ficheiros de fotografia por mês. Ordena apenas por mês (de Janeiro a Dezembro) independentemente do ano. | | | | √ |
| Semanal | Ordena e apresenta os ficheiros de fotografia por semana. Ordena apenas por semana (de segunda a sexta) independentemente do ano. | √ | | | |
| Canal | Ordena os ficheiros gravados por nome de canal. | √ | | | |
Durante a reprodução de um ficheiro, carregue no botão TOOLS.
| Categoria Operações TV | Gravada Vídeos Música Fotografia | | | | |
| Título Pode passar direc | amente para o outro ficheiro. | √ | √ | | |
| Modo Repetir Pode reproduzir ficheiros, de filme e de música repetidamente. | √ √ √ | | | |
| Tamaho Imagem Pode ajustar o tamanho da imagem de acordo com a sua preferência. | √ | √ | | |
| Definição de Imagem Pode ajustar a definição da imagem. (P. 16~21) | √ √ √ | | | |
| Definição de Som | Pode ajustar a definição do som. (P. 21, 22) | √ √ √ √ | | | |
| Definição de Legenda | Pode reproduzir o ficheiro de vídeo com legendas. Só pode utilizar este função se as legendas tiverem o mesmo nome de ficheiro do que o ficheiro de vídeo. | √ | √ | | |
| Áudio | Conforme necessário, pode visualizar um vídeo utilizando um dos idiomas suportados. Esta função está disponível apenas quando são reproduzidos ficheiros de tipo stream que suportem mútiplos formatos de áudio. | √ | √ | | |
| Descrição de Áudio | Pode regular a descrição de áudio (P. 22). | √ | | | |
| Parar Apresentação Diapositivos/ Iniciar Apresent. Diapositivos | Pode iniciar ou parar uma apresentação de diapositivos. | | | | √ |
| Velocidade de Apresentação de Diapositivos | Pode seleccionar a velocidade da apresentação de diapositivos durante a mesma. | | | | √ |
| Efeito Apresentação Diapositivos | Pode definir vários efeitos para a apresentação de diapositivos. | | | | √ |
| Música de Fundo | Pode definir e seleccionar a música de fundo durante a visualização de uma apresentação de diapositivos. | | | | √ |
| Zoom | Pode fazer zoom de imagens no modo de ecrã inteiro. | | | | √ |
| Rodar | Pode rodar imagens no modo de ecrã inteiro. | | | | √ |
| Fundo ecrã prin | Pode mover o ficheiro para o ambiente de trabalho do Media Play. | | | | √ |
| Informação | Pode ver informações detalhadas sobre o ficheiro reproduzido. | √ √ √ √ | | | |
Definições
■ Definição de Fundo: seleccione esta opção para apresentar o fundo pretendido.
- Ajuda para reprodução contínua de filme (Retomar Reprodução) (Ligado/Desligado): seleccione esta opção para apresentar a mensagem de contexto de ajuda relativamente à reprodução contínua de filmes.
Obtenha o código de registo do DivX® VOD: mostra o código de registo autorizado para o televisor. Se aceder ao website do DivX e registar o código de registo com uma conta pessoal, pode transferir o ficheiro de registo VOD. Se reproduzir o registo VOD com o Media Play, o registo fica concluído.
Para obter mais informações sobre o DivX® VOD, visite o site "www.DivX.com".
Obtenha código desactivação do DivX® VOD: se o DivX® VOD não estiver registado, aparece o código de desactivação do registo. Se executar esta função com o DivX® VOD registado, o registo do DivX® VOD actual é desactivado.
Informação: seleccione esta opção para ver informações sobre o dispositivo ligado.
Anynet+
Anynet ^+ é uma função que permite controlar, a partir do telecomando do televisor, todos os dispositivos Samsung ligados que suportam Anynet ^+ . O sistema Anynet ^+ só pode ser utilizado com os dispositivos Samsung que tenham a funcionalidade Anynet ^+ . Para se certificar de que o dispositivo Samsung dispõe desta funcionalidade, verifique se existe um logótipo Anynet ^+ .
Ligação ao sistema home theatre
- Ligue a tomada HDMI IN (1(DVI), 2(ARC), 3 ou 4) do televisor e a tomada HDMI OUT do dispositivo Anynet correspondente utilizando um cabo HDMI.
- Ligue a tomada HDMI IN do sistema home theatre e a tomada HDMI OUT do dispositivo Anynet + correspondente, utilizando um cabo HDMI.
NOTA
Ligue o cabo óptico entre a tomada DIGITAL AUDIO OUT (OPTICAL) do televisor e a entrada de áudio digital do sistema home theatre.
A função ARC permite a reprodução digital de som utilizando a porta HDMI IN 2(ARC) e só funciona se o televisor estiver ligado a um receptor de áudio que suporte a função ARC.
Se seguir a ligação acima descrita, a tomada óptica só emite áudio de 2 canais. O som só é emitido no subwoofer e nos altifalantes frontais esquerdo e direito do sistema home theatre. Para ouvir áudio de 5.1 canais, ligue directamente a tomada DIGITAL AUDIO OUT (OPTICAL) do leitor de DVD/caixa de satélite (ou seja, o dispositivo Anynet 1 ou 2) ao amplificador ou ao sistema home theatre, e não ao televisor.
Ligue apenas um sistema home theatre.
Pode ligar um dispositivo Anynet + utilizando o cabo HDMI. Alguns cabos HDMI podem não suportar funções Anynet +
O Anynet' funciona quando o dispositivo AV que suporta Anynet' está no estado de espera ou ligado.
- sistema Anynet + suporta até 12 dispositivos AV. Pode ligar até 3 dispositivos do mesmo tipo.
O menu Anynet ^+ muda consoante o tipo e o estado dos dispositivos Anynet ^+ ligados ao televisor.
| Menu Anynet+ | Descrição |
| Ver TV Muda o modo Anynet + para o modo de transmissão de TV. |
| Lista Dispos. Apresenta a lista de dispositivos Anynet'. |
| (nome_dispositivo) MENU | Apresenta os menus dos dispositivos ligados. Por exemplo, se está ligado um gravador de DVD, é apresentado o menu do disco do gravador de DVD. |
| (nome_dispositivo) INFO | Apresenta o menu de reprodução do dispositivo ligado. Por exemplo, se está ligado um gravador de DVD, é apresentado o menu de reprodução do gravador de DVD. |
| Gravação: (*gravador) | Começa imediatamente a gravar, utilizando o gravador. (Esta função só está disponível para dispositivos que suportem a função de gravação.) |
| Parar a gravação: (*gravador) Pára a gravação. |
| Receptor O som é reproduzido através do receptor. |
Se mais do que um dispositivo estiver ligado, são apresentados como (*gravador) e se só estiver ligado um dispositivo de gravação, é apresentado como (*nome_dispositivo).
Configuração do Anynet
Configuração ■
Anynet ^+ (HDMI-CEC) (Desligado / Ligado): Para utilizar a função Anynet ^1 , Anynet ^+ (HDMI-CEC) tem de estar definido para Ligado.
Quando a função Anynet+ (HDMI-CEC) está desactivada, todas as operações relacionadas com o Anynet + são igualmente desactivadas.
Desligar Automat. (Não / Sim): Configuração de um dispositivo Anynet+ para se desligar automaticamente quando o televisor é desligado.
A fonte activa do televisor deve estar definida para TV de modo a poder utilizar a função Anynet +
Se um dispositivo externo ainda estiver a gravar, este pode desligar-se.
Comutação entre os dispositivos Anynet+
- Aparece uma lista dos dispositivos Anynet ligados ao televisor.
Se não encontrar o dispositivo que pretende, carregue no botão vermelho para actualizar a lista.
-
Seleccione um dispositivo e carregue no botão ENTER. Pode mudar para o dispositivo seleccionado.
Só quando define Anynet+ (HDMI-CEC) para Ligado no menu Aplicação, o menu Lista Dispos. aparece.
-
Mudar para o dispositivo seleccionado pode demorar até 2 minutos. Não pode cancelar a operação durante o processo de comutação.
- Se tiver seleccionado o modo de entrada externa carregando no botão SOURCE, não pode utilizar a função Anynet ^+ . Mude para um dispositivo Anynet ^+ utilizando a opção Lista Dispos..
Gravação
Pode gravar um programa televisivo utilizando um gravador da Samsung.
- Seleccione Gravação.
Se houver mais de dois dispositivos de gravação
-
Se estiverem ligados vários dispositivos, são listados os dispositivos de gravação. Seleccione um dispositivo de gravação em Lista Dispos..
Se o dispositivo de gravação não for apresentado, seleccione Lista Dispos. e carregue no botão vermelho para procurar dispositivos.
-
Carregue no botão EXIT para sair.
Pode gravar as transmissões da fonte seleccionando Gravação: (nome_dispositivo).
Se carregar no botão (REC), grava o que estiver a ver no momento. Se estiver a ver um vídeo de outro dispositivo, essas imagens são gravadas.
Antes de gravar, verifique se a tomada da antenna está devidamente ligada ao dispositivo de gravação. Para ligar correctamente uma antena a um dispositivo de gravação, consulte o respectivo manual do utilizador.
Funcionalidades avançadas
Ouvir através de um receptor
Pode ouvir o som através de um receptor (ou seja, sistema home theatre) em vez do altifalante do televisor.
-
Seleccione Receptor e defina esta opção para Ligado.
-
Carregue no botão EXIT para sair.
o receptor só suportar áudio, pode não aparecer na lista de dispositivos.
* Receptor funciona quando tiver ligado correctamente a tomada óptica do receptor à tomada DIGITAL AUDIO OUT (OPTICAL) do televisor.
Se o receptor (ou seja, sistema home theatre) estiver definido para Ligado, o som é emitido a partir da tomada óptica do televisor. Se o televisor apresentar um sinal DTV (antena), envia som de 5.1 canais para o receptor. Se a fonte for um componente digital, como um leitor de DVD, e estiver ligada ao televisor através de um cabo HDMI, só pode ouvir som de 2 canais a partir do receptor.
NOTA
6ó pode controlar os dispositivos Anynet + utilizando o telecomando do televisor, não os botões do televisor.
O telecomando do televisor pode não funcionar sob determinadas condições. Neste caso, volte a seleccionar o dispositivo Anynet'.
As funções Anynet + não funcionam com produtos de outros fabricantes.
Utilização da função ARC
Pode ouvir som através de um receptor ligado por cabo HDMI, sem necessidade de um cabo óptico separado.
- Seleccione Receptor e defina esta opção para Ligado.
- Carregue no botão EXIT para sair.
Para utilizar a função ARC, deve haver um receptor que suporte as funcionalidades HDMI-CEC e ARC ligado à porta HDMI IN 2 (ARC).
Para desactivar a função ARC, defina a opção Receptorpara Desligado. Mesmo que o televisor transmita o sinal ARC continuamente, o receptor é impedido de receber o sinal.
| Problema Solução possível | |
| O Anynet ^+ não funciona. Verifique se o dispositivo é um dispositivo Anynet•Ligue apenas um receptor (sistema home theatre).•Verifique se o cabo de alimentação do dispositivo Anynet• está ligado correctamente.Verifique as ligações por cabo de vídeo/áudio/HDMI do dispositivo Anynet•Verifique se a opção •Anyn(HDMI-CEC) está definida paraLigadono menu de configuração Anynet+.Verifique se o telecomando do televisor está no modo TV.•Verifique se é um telecomando exclusivo Anynet•O Anynet• não funciona em determinadas situações. (Pesquisa de canais, utilização doMedia Playou Plug & Play(Configuração inicial), etc.)• Quando ligar ou retirar o cabo HDMI, certifique-se de que procura novamente dispositivos ou que desliga e volta a ligar o televisor.• Certifique-se de que a função Anynet+ do dispositivo Anynet+ está activada. |
| Quero iniciar o Anynet+. | • Verifique se o dispositivo Anynet+ está correctamente ligado ao televisor e se o Anynet-(HDMI-CEC) está definido para On (Ligado) no menu de configuração Anynet+.• Carregue no botãoTOOLSpara ver o menu Anynet+e seleccione o menu pretendido. |
| Quero sair do Anynet+. | • SeleccioneVer TVno menu Anynet-.• Carregue no botãoSOURCEdo telecomando do televisor e seleccione um dispositivo que não seja Anynet-.• Carregue emPV/∧e PRE-CHpara mudar o modo TV. (O botão de canal só funciona quando não estiver ligado um dispositivo Anynet-com sintonizador incorporado.) |
| A mensagem “A ligar ao dispositivo Anynet ...” aparece no ecrã. | • Não pode utilizar o telecomando quando estiver a configurar o Anynet+ou a mudar para um modo de visualização.• Utilize o telecomando quando a configuração do Anynet+ou a comutação para o modo de visualização estiverem concluídos. |
| O dispositivo Anynet- não reproduz. | • Não pode utilizar a função de reprodução sePlug & Play(Configuração inicial) estiver em curso. |
| O dispositivo ligado não é apresentado. | • Verifique se o dispositivo suporta as funções Anynet+.• Verifique se o cabo HDMI está correctamente ligado.Verifique se a opção •Anyn(HDMI-CEC) está definida paraLigadono menu de configuração Anynet+.• Procure novamente dispositivos Anynet+.• Pode ligar um dispositivo Anynet-utilizando apenas o cabo HDMI. Alguns cabos HDMI podem não suportar funções Anynet+.• Se for interrompido por uma situação anómala, tal como a desconexão do cabo HDMI ou do cabo de alimentação, ou por uma falha na corrente, repita a procura de dispositivos. |
| Não consigo gravar um programa televisivo. | • Verifique se a tomada da antena do dispositivo de gravação está ligada correctamente. |
| O som do televisor não é reproduzido através do receptor. | • Ligue o cabo óptico entre o televisor e o receptor.• A função ARC permite a reprodução digital de som utilizando a portaHDMI IN 2(ARC) e só funciona se o televisor estiver ligado a um receptor de áudio que suporte a função ARC. |
Introdução ao Internet@TV
O Internet@TV fornece conteúdos úteis e de entretenimento e serviços directamente a partir da Web para o seu televisor.
NOTA
Configure as definições de rede antes de utilizar o Internet@TV. Para obter mais informações, consulte “Ligação à rede”. (P. 28)
Os tipos de letra que não sejam suportados no conteúdo do fornecedor não são correctamente apresentados.
A velocidade de resposta pode ser lenta e/ou podem ocorrer interrupções, consoante as condições da rede.
Consoante a região, pode ser suportado apenas o inglês no serviço de aplicações.
Esta funcionalidade não está disponível em determinados locais.
Se ocorrer algum problema quando utilizar uma aplicação, contacte o fornecedor de conteúdos.
Consoante o fornecedor de conteúdos, as actualizações de uma aplicação ou a própria aplicação podem ser suspensas.
Consoante os regulamentos do seu país, determinadas aplicações podem ser de serviço limitado ou não ser suportadas.
Apresentação do ecrã
Internet@TV: Controlos :
edita e configura aplicações e as definições de Internet@TV.
• A Vermelho (Ini.sess.): para iniciar sessão no Internet@TV.
- Verde (Marcar como Favorito): para marcar o aplicações como favorito.
• Azul (Ordenar por): para ordenar os aplicações.
- Regressar: para voltar ao menu anterior.
Sabotões coloridos podem funcionar de forma diferente consoante a aplicação.
Início de sessão da conta
No caso de um aplicações com várias categorias, utilize
◀ e ▶ para aceder às diferentes categorias.
![Ini.sess. Conta de utilizador : admin Palavra-passe : Mover [0~9] Introduzir PIN Cancelar](/content/2026/04/631997/images/f6793290c3bd2a5a65d450398a592579df85ae9c74de0a145ce541ea2db6749f.jpg)
Para desfrutar de uma experiência satisfatória com aplicações, registe e inicie sessão na sua conta.
Para saber como criar uma conta, consulte
Configuração do Internet@TV → ID do Internet@TV → Criar.
-
Carregue no botão vermelho na página principal do Internet@TV.
-
Seleccione a Conta de utilizador pretendida e, em seguida, carregue no botão ENTER.
Se pretende criar uma conta, carregue no botão vermelho, a janela com o OSD de criação de conta aparece em seguida.
- Introduza a Palavra-passe.
Quando iniciar sessão, a conta de utilizador é apresentada no ecrã.
Configuração do Internet@TV
Definições
Crie as ID e configure as definições do Internet@TV a partir deste ecrã. Realce as definições utilizando os botões
▲ e ▼, e carregue no botão ENTER.
Config. sistema ■
Exe.auto do Ticker (Desligado / Ligado): Active/desactive a função de execução automática do relógio quando ligar o televisor.
A aplicação Ticker disponibiliza Notícias, Informações meteorológicas e informações sobre a Bolsa de valores muito úteis. Para utilizar esta funcionalidade, tem de transferir a aplicação Ticker no Internet@TV.
Consoante o seu país, a aplicação Ticker pode oferecer serviços diferentes ou não ser suportada.
Serviço de Vinculação de Canais (Desligado /
Ligado): alguns canais suportam aplicações, como um serviço de dados da Internet, permitindo-lhe aceder ao serviço de Internet enquanto vê televisão.
Disponível apenas se for suportado pela emissora.
Repor: repõe as predefinições do Internet@TV.
Alterar a palavra-passe do Bloqueio de serviço
A palavra-passe predefinida é "0-0-0-0."
Se se esquecer da palavra-passe, carregue na seguinte sequência de botões do telecomando para repor a palavra-passe para “0-0-0-0”: POWER (desligar) → MUTE → 8 → 2 → 4 → POWER (ligar).
ID do Internet@TV ■
Pode utilizar este menu para criar ou eliminar a conta.
Pode controlar a sua conta, incluindo as informações da conta no site dos conteúdos.
A conta é apenas para o Internet@TV.
Criar: crie uma conta e ligue-a aos aplicações do serviço pretendido.
NOTA
Poderá ter até 10 contas.
Dispõe de um máximo de 8 caracteres.
Gestor
Site de Serviço – : registe as informações de início sessão para sites de serviços, como o YouTube.
- Altr. palavra-passe: altera a palavra-passe da conta.
-Eliminar : elimina a conta.
■ Gestor de Serviços: elimina e bloqueia aplicações instalados no Internet@TV.
Bloquear: bloqueia o widget
Para poder aceder a um aplicações bloqueado, é necessária uma palavra-passe.
Eliminar: elimina o aplicações
■ Propriedades: apresenta as informações sobre o Internet@TV. Utilize a opção Verifique a velocidade da ligação à Internet para testar a sua ligação de rede.
Funcionalidades avançadas
Utilização do serviço Internet@TV
Samsung Apps
Samsung Apps é uma loja que permite transferir aplicações a utilizar em equipamento TV/AV Samsung.
Graças às aplicações transferidas, os utilizadores podem aceder a uma série de conteúdos como vídeos, música, fotografias, jogos, informações úteis, etc.
Posteriormente, estarão disponíveis mais aplicações.
Utilização dos botões coloridos com o Samsung Apps.
A Vermelho (Ini.sess.): para iniciar sessão no serviço de Internet.
Verde (Vista de Miniatura): para alterar o modo de visualização.
Azul (Ordenar por): para ordenar as aplicações por Incluído, Mais transfer., Mais recentes ou Nome.
Regressar: volta ao menu anterior.
Utilizar o Samsung Apps por categoria
Estão disponíveis as seguintes categorias:
- Novidades: apresenta as aplicações recentemente registadas.
- Vídeo: apresenta vários suportes de vídeo como filmes, programas de televisão e vídeos de curta duração.
- Desporto: apresenta vários suportes de desporto como informações, imagens e vídeos de curta duração relativos a jogos.
- Jogos: apresenta vários jogos como sudoku e xadrez.
- Estilo de Vida: inclui vários serviços relacionados com o estilo de vida como música, ferramentas de gestão de fotografias pessoais e redes sociais tais como o Facebook e o Twitter.
- Informação: inclui vários serviços de informações como notícias, acções e meteorologia.
- Outros: inclui outros serviços variados.
- A Minha Página: A Minha Página oferece informações sobre aplicações já instaladas no televisor, como informações detalhadas, conteúdos de transferências, etc. Permite eliminar ou bloquear as aplicações.
- Ajuda: se tiver dúvidas relativamente ao Internet@TV, consulte primeiro esta secção.
AllShare
O AllShare
AllShare estabelece a ligação de rede entre o televisor e telemóveis/dispositivos móveis compatíveis da Samsung. No televisor, pode ver as chamadas recebidas, mensagens SMS e compromissos definidos nos seus telemóveis. Além disso, pode reproduzir conteúdos multimédia, incluindo vídeos, fotografias e música, gravados nos seus telemóveis ou noutros dispositivos (como o PC) controlando-os no televisor através da rede. Adicionalmente, pode utilizar o televisor para pesquisar páginas da Web no telemóvel.
Para obter mais informações, visite o site “www.samsung.com” ou contacte o centro de atendimento da Samsung. Pode ser necessário instalar software adicional nos dispositivos móveis. Para obter mais informações, consulte os respectivos manuais do utilizador.
Configuração do AllShare
Configuração
■ Mensag. (Ligado / Desligado): activa ou desactiva a função de mensagens (para chamadas recebidas, mensagens SMS e compromissos definidos nos seus telemóveis).
Suporte (Ligado / Desligado): activa ou desactiva a função de suporte. Se a função de suporte estiver activada, reproduz vídeos, fotografias e música a partir de um telemóvel ou de outro dispositivo que suporte o ScreenShare.
Screen Share (Ligado / Desligado): activa ou desactiva o ScreenShare, acede a vários conteúdos a partir de telemóveis ou de outros dispositivos que suportem o ScreenShare.
- Nome do televisor: define o nome do televisor para que este seja mais fácil de localizar num dispositivo móvel.
Se seleccionar Entrada do utilizador, pode escrever no televisor utilizando o OSK (Teclado no ecrã).
Mensag. / Suporte / ScreenShare
Apresenta uma lista de telemóveis ou dispositivos ligados que tenham sido configurados com este televisor para utilizar a função Mensag., Suporte ou ScreenShare.
A função Suporte está disponível em todos os dispositivos móveis que suportem AllShare.
Permitido/Proibido: autoriza/bloqueia o telemóvel.
■ Eliminar: elimina o telemóvel da lista.
Esta função só elimina o nome do telemóvel da lista. Se o dispositivo móvel eliminado for ligado ou tentar estabelecer uma ligação com o televisor, pode aparecer novamente na lista.
Utilização da função Mensag.
Com esta função, pode ver as chamadas recebidas, mensagens SMS e os compromissos definidos no telemóvel através da janela de alarme enquanto vê televisão.
NOTA
- Para desactivar a janela de alarme, defina Mensag. para Desligado em Configuração de AllShare.
- Se seleccionar OK ou se OK não for seleccionado após a mensagem ter aparecido três vezes, esta é eliminada. A mensagem não é eliminada do telemóvel.
- A janela de alarme pode ser apresentada enquanto utiliza algumas aplicações, como Media Play, etc. Para ver o conteúdo de uma mensagem, mude para o modo de visualização TV.
- Quando for apresentada uma mensagem de um telemóvel desconhecido, seleccione o telemóvel no menu de mensagens em AllShare e seleccione Proibido para bloquear o telemóvel.
Visualização da mensagem
Se receber uma nova mensagem SMS enquanto vê televisão, aparece a janela de alarme. Se clicar no botão OK, o conteúdo da mensagem é apresentado.
Pode configurar as definições de visualização para mensagens SMS nos seus telemóveis. Para obter mais informações sobre os procedimentos, consulte o manual do telemóvel.
Alguns tipos de caracteres podem aparecer em branco ou corrompidos.
Funcionalidades avançadas
Alarme de chamada recebida
Se receber uma chamada enquanto vê televisão, aparece a janela de alarme.
Alarme de compromisso
Enquanto vê televisão, a janela de alarme aparece e apresenta o evento registado.
Rode configurar as definições de visualização para conteúdos de compromissos nos seus telemóveis. Para obter mais informações sobre os procedimentos, consulte o manual do telemóvel.
Alguns caracteres especiais podem aparecer em branco ou corrompidos.
Utilização da função Suporte
Aparece uma janela de alarme a informar o utilizador de que os conteúdos multimédia (vídeos, fotografias, música) enviados do telemóvel serão apresentados no televisor. Os conteúdos são reproduzidos automaticamente 3 segundos após a janela de alarme aparecer. Se carregar no botão RETURN ou EXIT quando a janela de alarme aparece, os conteúdos multimédia não são reproduzidos.
NOTA
Quando executar pela primeira vez a função de suporte, aparece a janela de contexto de aviso. Carregue no botão ENTER para seleccionar
Permit., depois pode utilizar a função de multimédia no dispositivo.
Para desactivar a transmissão de conteúdos multimédia do telemóvel, defina Suporte para Desligado na configuração AllShare.
Os conteúdos podem não ser reproduzidos no televisor consoante a sua resolução e formato.
Os botões ENTER e ◀ / ▶ podem não funcionar consoante o tipo de conteúdo multimédia.
Se utilizar o dispositivo móvel, pode controlar a reprodução dos dados multimédia. Para obter mais informações, consulte os respectivos manuais do utilizador.
Se pretender reproduzir conteúdos multimédia do seu PC, seleccione o ícone do PC no ecrã principal do AllShare. Em seguida, o menu Media Play do televisor muda automaticamente. Para obter mais informações, consulte a secção “Media Play”. (P. 35)
Utilização da função ScreenShare
Utilizando o ScreenShare, pode pesquisar vários conteúdos da Web através do telemóvel. Por exemplo, a imagem abaixo apresenta uma página de acesso aos conteúdos de um telemóvel. Pode ler os ficheiros do telemóvel e ver a lista telefónica e o calendário no televisor. Além disso, na lista telefónica, pode efectuar uma chamada para outra pessoa ou enviar uma mensagem SMS.
NOTA
Nos telemóveis Samsung, primeiro tem de instalar o ScreenShare e executar a aplicação de suporte; depois, já pode utilizar a função ScreenShare.
Os botões disponíveis no telecomando podem variar consoante a página.
- Doc Viewer consegue ler ficheiros de formato doc, mas não consegue modificá-los.
- ecrã apresentado pode variar consoante o dispositivo ligado.
Utilização do telemóvel da Samsung para controlar o
televisor
Antes de utilizar esta funcionalidade, tem de se ligar a um telemóvel Samsung que suporte as funções ScreenShare. Quando estiver a controlar o televisor com o telemóvel, apenas funcionam os botões POWER, - + , P^/^ e MUTE.
Mesmo que carregue continuamente num botão de controlo (canal ou volume) do telemóvel, o valor só aumenta ou diminui uma unidade.
Funcionalidade de teletexto de canais analógicos
A página de índice do serviço de teletexto fornece informações sobre como utilizar o serviço. Para que as informações de teletexto sejam apresentadas correctamente, é preciso que a recepção dos canais se processe em boas condições. Caso contrário, podem faltar informações ou podem não aparecer algumas páginas.
Pode mudar as páginas do teletexto com os botões numéricos do telecomando.
1 (activar / sobrepor / desactivar teletexto): activa o modo de teletexto depois de seleccionar o canal com o serviço de teletexto. Carregue duas vezes no botão para sobrepor o ecrã de transmissão actual ao teletexto. Carregue mais uma vez para sair do teletexto.
2 (memorizar): memoriza as páginas de teletexto.
3 (tamanho): apresenta as letras com o dobro do tamanho na metade superior do ecrã. Para que seja apresentada a metade inferior do ecrã, carregue novamente. Para visualizar o ecrã normal, carregue novamente no botão.
4 (modo de espera): mantém o ecrã numa determinada página; se a página seleccionada estiver ligada as várias páginas secundárias, estas são automaticamente apresentadas em sequência. Para retomar, carregue novamente neste botão.
5 (modo): selecciona o modo de teletexto (LIST/FLOF).
Se carregar neste botão no modo LIST, muda para o modo de memorização de lista. No modo de memorização de lista, pode gravar uma página de teletexto na lista utilizando o botão (memorizar).
6 (página secundária): apresenta a página secundária disponível.
≡1 (página para cima): apresenta a página de teletexto seguinte.
1-3 (página para baixo): apresenta a página de teletexto anterior.
Xi (índice): apresenta a página de índice (conteúdos) a qualquer momento, enquanto está a visualizar o teletexto
☐(mostrar): apresenta o texto oculto (respostas a jogos de perguntas e respostas, por exemplo). Para ver o ecrã normal, carregue novamente neste botão.
≡X (cancelar): apresenta a emissão actual enquanto procura uma página.
Botões coloridos (vermelho/ verde/amarelo/azul): Se a
estação emissora utilizar o sistema FASTEXT, os diferentes tópicos apresentados na página de teletexto aparecem codificados com cores. Para os seleccionar, carregue nos botões coloridos. Carregue no botão que corresponde à cor pretendida. A página inclui outras informações a cores que podem ser seleccionadas da mesma forma. Para visualizar a página anterior ou a página seguinte, carregue no botão colorido correspondente.
As páginas do teletexto estão divididas em seis categorias:
| Parte Conteúdos Parte Conteúdos | |
| A | Número da página seleccionada. | D | Data e hora. |
| B | Nome da estação emissora. | E | Texto. |
| C | Número da página actual ou indicações da procura. | F | Informações sobre o estado.Informações FASTEXT. |
Instalação do suporte de montagem na parede
Montagem da tampa
Quando instalar o televisor numa parede, coloque a tampa na zona de ligação à base, conforme ilustrado na imagem.
Para instalar um suporte de montagem na parede de outro fabricante, utilize o anel de suporte.
Instalação do kit de montagem na parede
Os acessórios de montagem na parede (vendidos em separado) permitem montar o televisor na parede.
Para obter mais informações sobre este tipo de montagem, consulte as instruções fornecidas com os acessórios de montagem na parede. A instalação do suporte para montagem na parede tem de ser feita por um técnico.
Se a instalação do televisor for feita pelo cliente, a Samsung Electronics não se responsabiliza por quaisquer danos no produto nem por ferimentos sofridos pelo cliente ou por outras pessoas.
Especificações do kit de montagem na parede (VESA)
Kit de montagem na parede não é fornecido, mas sim vendido em separado.
Instale o suporte de montagem na parede numa parede sólida perpendicular ao chão. Se montar noutros materiais, contacte o revendedor mais próximo. Se efectuar a instalação no tecto ou numa parede inclinada, o aparelho pode cair e provocar lesões graves.
NOTA
Se a instalacao for feita pelo cliente, a Samsung Electronics nao se responsabiliza por quaisquer danos no produto nem por ferimentos sofridos pelo cliente ou por outras pessoas.
As dimensões padrão para kits de montagem na parede são apresentadas na tabela abaixo.
Quando adquirir o nosso kit de montagem na parede, são fornecidos um manual de instalação detalhado e todas as peças necessárias para a montagem.
Não utilize parafusos com uma medida superior à padrão, pois podem danificar o interior do televisor.
No que se refere aos suportes de montagem na parede que não respeitem as especificações VESA para parafusos padrão, o comprimento dos parafusos pode variar consoante as respectivas especificações.
Não aperte de mais os parafusos, pois pode danificar o monitor ou fazer com que caia e provocar ferimentos em alguém. A Samsung não se responsabiliza por este tipo de acidentes.
A Samsung não se responsabiliza por danos no produto ou ferimentos, no caso de ser utilizado um suporte de montagem na parede que não seja VESA ou de um tipo não especificado, ou se o consumidor não respeitar as instruções de instalação do produto.
Não exceda uma inclinação de 15 graus quando montar este televisor.
| Família de produtos | polegadas | Espec. VESA (A * B) Parafuso padrão Quantidade | | |
| Televisor LCD | 19~22 | 75 X 75100 X 100 | M4 | 4 |
| 23~29 200 X 100 |
| 30~40 200 X 200 M6 | |
| 46~55 400 X 400 | M8 |
| 57~65 600 X 400 |
| 70~80 800 X 400 |
| 80~ 1400 X 800 |
Não instale o kit de montagem na parede com o televisor ligado. Pode resultar em ferimentos pessoais devido a choques eléctricos.
Montagem dos cabos
Envolva os cabos com a braçadeira de cabos, para que estes não sejam visíveis através da base transparente.
Dispositivo anti-roubo Kensington
O dispositivo de bloqueio Kensington serve para fixar fisicamente o sistema quando o utilizar num local público. O aspecto e o método de bloqueio podem ser diferentes da ilustração, consoante o fabricante. Consulte o manual fornecido com o dispositivo de bloqueio Kensington para uma utilização correcta.
Localize o ícone “☒” na parte de trás do televisor. Existe uma ranhura Kensington ao lado do ícone “☒”.
-
Introduza o dispositivo de bloqueio na ranhura Kensington do LCD
① e rode-o na direcção de bloqueio ②.
-
Ligue o cabo do dispositivo de bloqueio Kensington ③.
-
Fixe o dispositivo de bloqueio Kensington a uma secretária ou a um objecto estacionário pesado.
dispositivo de bloqueio tem de ser adquirido separadamente.
A localização do dispositivo de bloqueio Kensington pode variar consoante o modelo.
Fixação do televisor à parede
Cuidado: puxar, empurrar ou subir para cima do televisor pode provocar a queda do mesmo. Em especial, certifique-se de que as crianças não se penduram nem desestabilizam o televisor, o que poderia provocar a queda do mesmo e resultar em acidentes graves ou morte. Siga todas as precauções de segurança fornecidas no folheto de segurança incluído. Para uma maior estabilidade, instale o dispositivo antiquada por razões de segurança, como descrito em seguida.
- Introduza os parafusos nos grampos e aparafuse-os com firmeza à parede. Verifique se os parafusos foram aparafusados com firmeza à parede.
Pode necessitar de material adicional, tal como uma bucha, consoante o tipo de parede.
Oma vez que os grampos, parafusos e fios necessários não são fornecidos, adquira-os em separado.
- Retire os parafusos da parte central traseira do televisor, introduza os parafusos nos grampos e, em seguida, aparafuse os parafusos ao televisor novamente.
Os parafusos podem não ser fornecidos com o produto. Se for esse o caso, adquira os parafusos com as seguintes especificações.
Especificações dos parafusos
Para um 30 \~ 40 polegadas: M6
Para um 46 \~ 55 polegadas: M8
- Ligue os grampos fixados ao televisor e os grampos fixados à parede com um fio forte e, em seguida, aperte bem o fio.
NOTA
Instale o televisor perto da parede para que este não caia para trás.
É mais seguro ligar o fio de modo a que os grampos fixados à parede estejam ao mesmo nível ou abaixo dos grampos fixados ao televisor.
Desaperte o fio antes de transportar o televisor.
- Verifique se todas as ligações estão devidamente presas. Verifique regularmente as ligações para evitar qualquer sinal de gasto ou falha. Se tiver alguma dúvida sobre a segurança das suas ligações, contacte um instalador profissional.
Resolução de problemas
Se tiver alguma dúvida sobre o televisor, consulte primeiro esta lista. Se nenhuma destas sugestões de resolução de problemas se aplicar, visite o site "www.samsung.com" e, em seguida, clique em Support (Suporte) ou contacte o centro de atendimento na lista da contracapa deste manual.
Problemas Soluções e explicações
| Qualidade da imagem | Primeiro, execute o Teste de Imagem e confirme se o televisor está a apresentar a imagem de teste correctamente.(aceda a MENU - Suporte - Auto-diagnóstico - Teste de Imagem) (P. 25)Se a imagem de teste for apresentada correctamente, a imagem de má qualidade pode ser provocada pela fonte ou sinal. |
| A imagem do televisor não parece ser de tão boa qualidade como na loja. | Se tiver uma caixa de televisão por cabo analógica/set-top box, adquira uma set-top box digital.Utilize cabos HDMI ou de componente para obter uma qualidade de imagem HD (Alta definição).Subscritores de cabo/satélite: experimente as estações HD da grelha de canais.Ligação de antena: experimente as estações HD após executar a programação automática.Muitos canais HD são actualizados a partir de conteúdos SD (Definição padrão).Ajuste a resolução de saída de vídeo da caixa de televisão por cabo/set-top box para 1080i ou 720p.Certifique-se de que está a ver televisão à distância mínima recomendada, com base no tamanho e na definição do sinal. |
| A imagem está distorcida: erro de macrobloco, bloco pequeno, pontos, pixelização | A compressão de conteúdos de vídeo pode causar uma distorção na imagem, especialmente nas imagagens de movimentos rápidos, como no desporto e filmes de acção.Um nível de sinal baixo ou uma má qualidade pode causar distorção de imagem. Isto não é um problema do televisor.A utilização de telemóveis na proximidade do televisor (até cerca de 1 m) pode causar ruído na imagem, tanto na televisão analógica, como na digital. |
| Cor errada ou inexistente. | Se estiver a utilizar uma ligação de componente, certifique-se de que os cabos de componente estão ligados às tomadas correctas. Ligações incorrectas ou soltas podem provocar problemas na cor ou o ecrã pode ficar em branco. |
| A cor ou o brilho são pouco nítidos. | Ajuste as opções deImagemno menu TV. (aceda ao Modo Imagem / Cor / Brilho / Nitidez) (P.16)Ajuste a opçãoPoupança Energ. no menu TV. (aceda a MENU - Imagem - Solução ECO - Poupança Energ.) (P.16)Experimente repor a imagem para visualizar as predefinições da imagem. (aceda a MENU - Imagem - Reposição da imagem) (P. 21) |
| Aparece uma linha com pontos na extremidade do ecrã. | Se o tamanho da imagem estiver definido paraAjustar ao Ecrã, altere-o para 16:9. (P. 17)Altere a resolução da caixa de televisão por cabo/set-top box. |
| A imagem é apresentada a preto e branco. | Se utilizar uma entrada AV composta, ligue o cabo de vídeo (amarelo) à tomada verde da entrada de componente 1 no televisor. |
| Quando mudar de canal, a imagem pára, fica distorcida ou com atraso. | Se estiver ligado a uma caixa de televisão por cabo, tente reiniciar esta última. Ligue novamente o cabo de CA e espere até que a caixa de televisão por cabo reinicie. Pode demorar até 20 minutos.Defina a resolução de saída da caixa de televisão por cabo para 1080i ou 720p. |
| Qualidade do som | Primeiro, execute oTeste de Sompara confirmar se o áudio do televisor está a funcionar correctamente. (aceda a MENU - Suporte - Auto-diagnóstico - Teste de Som) (P. 25)Se o áudio estiver a funcionar correctamente, o problema de som pode ser provocado pela fonte ou sinal. |
| Não se ouve som ou o som é demasiado baixo mesmo com o volume no máximo. | Verifique o volume do dispositivo externo ligado ao televisor. |
| A imagem tem uma boa qualidade, mas não é emitido som. | Defina a opçãoSeleccionar Altifalante para Altifalante da TVno menu do som. (P. 22)Se estiver a utilizar um dispositivo externo, certifique-se de que os cabos de áudio estão ligados às tomadas de entrada de áudio correctas do televisor.Se estiver a utilizar um dispositivo externo, verifique a opção de saída de áudio do dispositivo (por exemplo, pode ser necessário alterar a opção de áudio da caixa de televisão por cabo para HDMI se houver um cabo HDMI ligado ao televisor).Se estiver a utilizar um cabo DVI para HDMI, é necessário um cabo de áudio suplementar.Se o televisor tiver uma tomada para auscultadores, certifique-se de que não há nada ligado a essa entrada. |
| Os altifalantes fazem um ruído estranho. | Verifique as ligações dos cabos. Certifique-se de que não há nenhum cabo de vídeo ligado à entrada de áudio.Em caso de ligações por antena ou cabo, verifique a força do sinal. Um nível de sinal baixo pode causar distorção da imagem. |
| O televisor não liga. | Certifique-se de que o cabo de alimentação de CA está ligado correctamente à tomada de parede e ao televisor.Verifique se a tomada de parede está a funcionar devidamente.Experimente carregar no botãoPOWERdo televisor para se certificar de que o problema não é causado pelo telecomando. Se o televisor se ligar, consulte a secção "O telecomando não funciona" abaixo. |
| Problemas Soluções e explicações |
| O televisor desliga-se automaticamente. | Certifique-se de que Temporizador está definido para Desligado no menu Configuração. (P. 23)Se ligar o PC ao televisor, verifique as definições de alimentação do PC.Certifique-se de que o cabo de alimentação de CA está ligado correctamente à tomada de parede e ao televisor.Quando estiver a ver televisão a partir de uma ligação por antena ou cabo, o televisor desliga-se após 10 ~ 15 minutos, se não for detectado sinal. |
| Sem imagem, sem vídeo |
| Não se vê imagem/vídeo. | Verifique as ligações dos cabos (retire e ligue novamente todos os cabos do televisor e dispositivos externos).Defina as saídas de vídeo dos dispositivos externos (caixa de televisão por cabo/set-top box, DVD, Blu-ray, etc.) para corresponder às ligações de entrada do televisor. Por exemplo, se a saída de um dispositivo externo for HDMI, deve ligá-lo a uma entrada HDMI no televisor.Certifique-se de que os dispositivos estão ligados.Certifique-se de que selecciona a fonte correcta do televisor, carregando no botão SOURCE do telecomando. |
| Ligação RF (cabo/antena) |
| O televisor não recebe todos os canais. | Certifique-se de que o cabo de antena está correctamente ligado.Experimente Plug & Play (Configuração inicial) para adicionar canais disponíveis à lista de canais.Aceda a MENU - Configuração - Plug & Play (Configuração inicial) e aguarde até todos os canais disponíveis serem memorizados. (P. 7)Verifique se a antena está na posição correcta. |
| A imagem está distorcida: erro de macrobloco, bloco pequeno, pontos, pixelização | A compressão de conteúdos de vídeo pode causar uma distorção na imagem, especialmente nas imagens de movimentos rápidos como no desporto e filmes de acção.Um sinal baixo pode causar distorção de imagem. Isto não é um problema do televisor. |
| Ligação ao PC |
| Aparece a mensagem "Modo não suportado". | Defina a resolução de saída do PC e a frequência para que corresponda às resoluções suportadas pelo televisor. (P. 27) |
| “PC” é sempre apresentado na lista de fontes, mesmo que não haja um PC ligado. | Isto é normal; “PC” é sempre apresentado na lista de fontes, mesmo que não haja um PC ligado. |
| O vídeo tem uma boa qualidade, mas não é emitido áudio. | Se estiver a utilizar uma ligação HDMI, verifique a definição da saída de áudio no seu PC. |
| Ligação de rede (consoante os modelos) |
| A ligação da rede sem fios falhou. | É necessária uma chave anticópia USB sem fios da Samsung para utilizar uma rede sem fios.Certifique-se de que a ligação de rede está definida para Sem fios. (P. 30)Certifique-se de que o televisor pode ser ligado a um router IP sem fios. |
| Outros |
| A imagem não é apresentada no modo de ecrã inteiro. | Os canais HD apresentam barras pretas em ambos os lados do ecrã sempre que forem exibidos conteúdos SD (4:3) actualizados.Aparecem barras pretas na parte superior e inferior dos filmes que tenham um formato diferente do do seu televisor.Ajuste as opções de tamanho da imagem no dispositivo externo ou no televisor para o modo de ecrã inteiro. |
| O telecomando não funciona. | Substitua as pilhas do telecomando com os pólos (+/-) na direcção correcta.Limpe a janela de transmissão do sensor do telecomando.Experimente apontar o telecomando directamente para o televisor a uma distância de 1,5 a 1,8 m. |
| O telecomando da caixa de televisão por cabo/set-top box não liga nem desliga o televisor, nem regula o volume. | Programe o telecomando da caixa de televisão por cabo/set-top box para funcionar com o televisor.Consulte o manual do utilizador da caixa de televisão por cabo/set-top box para identificar o código do televisor SAMSUNG. |
| Aparece a mensagem “Modo não suportado”. | Verifique a resolução suportada pelo televisor e ajuste a resolução de saída do dispositivo externo em conformidade. Consulte as definições de resolução na página 26 deste manual. |
| O televisor exala um cheiro a plástico. | Este cheiro é normal e dissipa-se com o passar do tempo. |
| A opção Informações do Sinal do televisor não está disponível no menu Teste de auto-diagnóstico. | Esta função só está disponível para canais digitais com uma ligação de antena/RF/coaxial. (P. 25) |
| O televisor está inclinado. | Remova a base do suporte do televisor e monte-a novamente. |
| O menu do canal aparece esbatido. (indisponível) | O menu Canal só está disponível quando seleccionar a fonte de TV. |
Problemas Soluções e explicações
| Perde as suas definições após 30 minutos ou sempre que o televisor for desligado. | Se o televisor estiver no modoDemonstração de Loja, são repostas as predefinições de áudio e de imagem a cada 30 minutos. Altere as definições do modoDemonstração de Lojapara o modoUtilização Domésticano procedimentoPlug & Play (Configuração inicial). Carregue no botão SOURCE para seleccionar o modo TV e aceda a MENU → Configuração → Plug & Play (Configuração inicial) → ENTER (P. 7) |
| Verifica-se uma perda intermitente de áudio ou de vídeo. | Verifique as ligações dos cabos e ligue-os novamente.A perda de áudio ou de vídeo pode ser provocada pela utilização de cabos excessivamente rígidos ou grossos. Certifique-se de que os cabos são suficientemente flexíveis para uma utilização a longo prazo.Caso pretenda montar o televisor na parede, recomenda-se a utilização de cabos com conectores de 90 graus. |
| São visíveis pequenas partículas se olhar de perto para a extremidade da moldura do televisor. | Essa característica faz parte do design do produto e não constitui um defeito. |
| O menuPIPnão está disponível. | PIPsó está disponível quando utilizar uma fonte de HDMI, PC ou componentes. (P. 25) |
| Aparece a mensagem "Sinal Codificado" ou "Sinal Fraco/Sem Sinal". | Se estiver a utilizar um CAM CARD (CI/CI+), certifique-se de que este se encontra colocado na ranhura da interface comum.Se o problema persistir, puxe o CAM CARD para fora do televisor e introduza-o novamente na ranhura. |
| Após ter desligado o televisor há 45 minutos, este voltou a ligar-se. | Isto é normal. O televisor utiliza a função OTA (Over The Aerial) para actualizar o firmware transferido enquanto vê televisão. |
| São detectados problemas frequentes relacionados com a imagem/som. | Verifique e altere o sinal/fonte. |
| Pode ocorrer uma reacção entre as borrachas existentes na base do suporte e o acabamento da superfície de algumas mobilias. | Para evitar esta situação, utilize almofadas de feitro nas superfícies do televisor que estejam em contacto directo com a mobília. |
O LCD TFT utiliza um painel composto por pixels secundários que requerem tecnologia sofisticada para serem reproduzidos. No entanto, podem existir alguns pixels brilhantes ou escuros no ecrã. Estes pixels não afectam o desempenho do produto.
Licença
DIGITAL PLUS
PULSE
| Painel nativo 1920 x 1080 @ 60 Hz | |
| Considerações ambientaisTemperatura de funcionamentoHumidade de funcionamentoTemperatura de armazenamentoHumidade de armazenamento | 10°C a 40°C (50°F a 104°F)10% a 80%, sem condensação-20°C a 45°C (-4°F a 113°F)5% a 95%, sem condensação |
| Sistema de televisão Analógico: B/G, D/K, -, I (consoante a seleção do país)Digital: DVB-T/DVB-C |
| Sistema de cores/vídeo Analógico: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60Digital: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0 |
| Sistema de som BG. OK NICAM. MPEGI | |
| HDMI IN 1 ~ 4 Video: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480iÁudio: PCM linear de dois canais 32/44.1/48kHz, 16/20/24bits.Entrada de áudio analógico (apenas HDMI IN1)Entrada PC (apenas HDMI IN1) |
| Rotação da base (esquerda/direita) -20° ~ 20° |
| Nome do modelo LE40C750 LE46C750 | | |
| Tamanho do ecrã 40 inches 46 inches | | |
| Som(Saída) 10 W X 2 | |
| Dimensões (L x P x A)CaixaCom base | 986.7 X 80.4 X 603.9 mm986.7 X 255.0 X 665.5 mm | 1119.1 X 80.3 X 679.4 mm1119.1 X 275.0 X 679.4 mm |
| PesoSem baseCom base | 13.9 kg16.2 kg | 17.6 kg20.1 kg |
design e as características técnicas estão sujeitos a alterações sem aviso prévio.
Para obter informações sobre a fonte de alimentação e o consumo de energia, consulte a etiqueta colada ao produto.
Índice remissivo
A
Actualização do software 26
Ajuste auto. 21
AllShare 51
Alterar PIN 24
Apresentação de diapositivos 41
Audio Out 10
Auscultadores 10
Auto-diagnóstico 25
B
Balanço 21
Bloquear 15
Bloqueio para crianças 23
Botão ON/OFF 6
Braçadeira de cabos 4,55
Brilho 16
C
C. quentes 17
Canal 13
Colour Tonalidade 17
Componente 9
Configuracao da rede 29
Contraste Dinâmico 16
D
Digital Audio Out 10,44
Dinâmico 16
DivX® VOD 43
D-sub 27
E
Edição de canais 15
Editar Nome 11
EPG 12
Equalizador 21
Equilib. Branco 17
F
Ferramentas 3
Fotografia 41
Frequência 14
Fundo ecrã prin 43
G
Guia actual e seguinte 12
Gravação 45
H
HDMI 8,44
|
Idioma 24
Informações do Sinal 25
Instalação seguro 2
Internet@TV 48
L
Legenda 24
Licença 59
Ligação a um dispositivo de áudio 10
Ligação a um PC 27
Lista de fontes 11
M
Media Play 35
Melodia 25
Memorização automática 28
Modo de espera 5
Modo Repetir 43
Montagem na parede 55
Música 41
Música de Fundo 43
N
Nitidez 16
P
Palavra-passe 49
Percorrer 12
Pilhas 6
PIP 25
Plug & Play 7
Poupança Energ. 16
R
Receptor 46
Relógio 23
Reprodução de vídeo 39
Resolucao de problemas 57
Resolução ideal 27
RGB 16
S
Selec. Todos 15
Tonalidade de Preto 16
Transparên. Menu 25
U
USB 26,35
Utilização da função Vis. Canal 12
Utilização da função Vista
Programada 13
Utilização de canais favoritos 13
V
Videogravador 9
Vídeos 39
Visual. Básica 42
Volume 5
Volume Auto. 22
Esta página foi deixa- da em branco inten- cionalmente.
