Tipo de produto	Projetor LED externo com detector de movimento
Marca	Perel
Modelo	LEDA7001NWB
Potência nominal	10 W
Tensão nominal	220-240 V~, 50 Hz
Fluxo luminoso	700 lm
Temperatura de cor	4000 K (branco neutro)
Ângulo de radiação	120°
Índice de reprodução de cores (IRC)	>80
Índice de proteção	IP65 (à prova d'água e poeira)
Vida útil nominal	25 000 h
Número de ciclos de acendimento	<1 s (tempo de partida)
Dimensões (C x L x A)	127.9 x 113.4 x 52 mm
Peso	Aproximadamente 0,5 kg (estimativa)
Material do invólucro	Preto, resistente às intempéries
Tipo de fonte luminosa	LED não substituível
Funcionalidades	Detector de movimento orientável, ângulo de detecção ajustável, montagem em parede externa
Instalação	Altura de montagem recomendada: 0,5-3,0 m; distância mínima da superfície iluminada: 1 m
Compatibilidade com dimmer	Não compatível
Consumo de energia	0,01 kWh/1000 h
Manutenção	Limpar com um pano macio e detergente suave; não mergulhar; não usar solventes
Segurança	Não olhar diretamente para a fonte luminosa; manter uma distância de pelo menos 1 m das paredes; não usar se a placa de proteção estiver rachada
Garantia	24 meses para produtos de consumo (condições: ver manual)

Perguntas frequentes - LEDA7001NWB Perel

Qual é a potência do Perel LEDA7001NWB ?

O projetor tem uma potência nominal de 10 W.

Pode-se usar este projetor com um dimmer?

Não, este aparelho não é adequado para uso com um dimmer.

Qual é a temperatura de cor?

A temperatura de cor é de 4000 K, ou seja, um branco neutro.

O Perel LEDA7001NWB é à prova d'água?

Sim, possui um índice de proteção IP65, o que o torna adequado para uso externo.

Como instalar o projetor?

Fixe o suporte a uma parede externa estável a uma altura de 0,5 a 3 m. Respeite uma distância de pelo menos 1 m entre a saída de luz e a superfície iluminada. Conecte o cabo de alimentação aos terminais N (azul), E (amarelo/verde) e L (marrom).

A fonte luminosa é substituível?

Não, a fonte luminosa não é substituível. No fim da vida útil, substitua o aparelho inteiro.

O que fazer se a placa de proteção estiver rachada?

Não use o aparelho se a placa de proteção estiver rachada ou quebrada. Desconecte-o da rede elétrica. A placa não é substituível.

Como limpar o projetor?

Desconecte e deixe o aparelho arrefecer. Limpe o invólucro com um pano macio embebido em detergente suave. Não mergulhe em água e não use solventes.

Qual é a vida útil do LEDA7001NWB?

A vida útil nominal é de 25 000 horas.

Este projetor é adequado para iluminação interna de um cômodo?

Não, este aparelho não é adequado para iluminação de um cômodo de uma residência. Ele é projetado para uso externo.

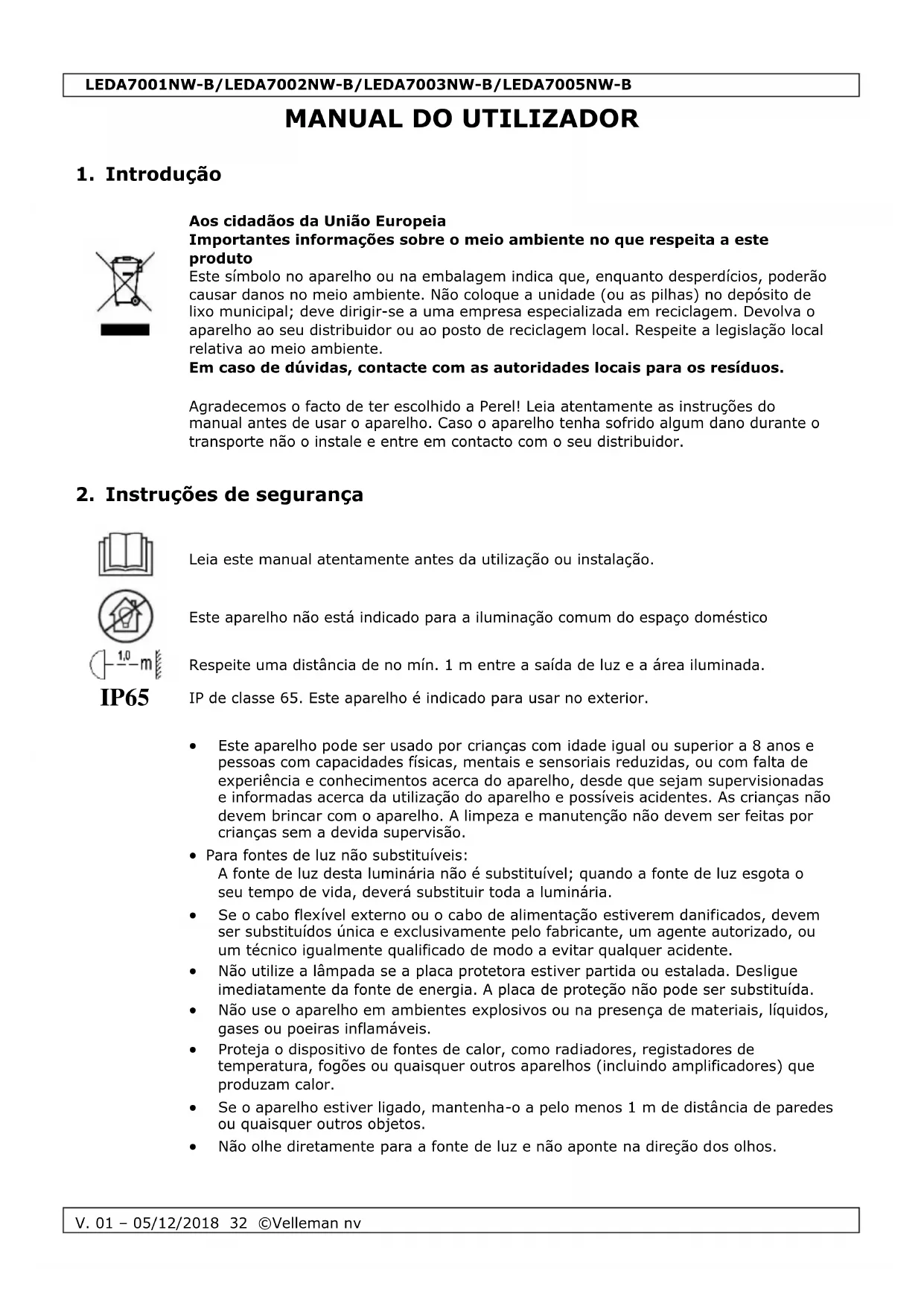

MANUAL DE UTILIZADOR LEDA7001NWB Perel

Aos cidadãos da União Europeia

Importantes informações sobre o meio ambiente no que respeita a este produto

Este símbolo no aparelho ou na embalagem indica que, enquanto desperdícios, poderão causar danos no meio ambiente. Não coloque a unidade (ou as pilhas) no depósito de lixo municipal; deve dirigir-se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação local relativa ao meio ambiente.

Em caso de dúvidas, contacte com as autoridades locais para os resíduos.

Agradecemos o facto de ter escolhido a Perel! Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Instruções de segurança

Leia este manual atentamente antes da utilização ou instalação.

Este aparelho não está indicado para a iluminação comum do espaço doméstico

Respeite uma distância de no mín. 1 m entre a saída de luz e a área iluminada.

IP de classe 65. Este aparelho é indicado para usar no exterior.

• Este aparelho pode ser usado por crianças com idade igual ou superior a 8 anos e pessoas com capacidades físicas, mentais e sensoriais reduzidas, ou com falta de experiência e conhecimentos acerca do aparelho, desde que sejam supervisionadas e informadas acerca da utilização do aparelho e possíveis acidentes. As crianças não devem brincar com o aparelho. A limpeza e manutenção não devem ser feitas por crianças sem a devida supervisão.
• Para fontes de luz não substituíveis: A fonte de luz desta luminária não é substituível; quando a fonte de luz esgota o seu tempo de vida, deverá substituir toda a luminária.
• Se o cabo flexível externo ou o cabo de alimentação estiverem danificados, devem ser substituídos única e exclusivamente pelo fabricante, um agente autorizado, ou um técnico igualmente qualificado de modo a evitar qualquer acidente.
• Não utilize a lâmpada se a placa protetora estiver partida ou estalada. Desligue imediatamente da fonte de energia. A placa de proteção não pode ser substituída.
• Não use o aparelho em ambientes explosivos ou na presença de materiais, líquidos, gases ou poeiras inflamáveis.
• Proteja o dispositivo de fontes de calor, como radiadores, registadores de temperatura, fogões ou quaisquer outros aparelhos (incluindo amplificadores) que produzam calor.
• Se o aparelho estiver ligado, mantenha-o a pelo menos 1 m de distância de paredes ou quaisquer outros objetos.
• Não olhe diretamente para a fonte de luz e não aponte na direção dos olhos.

3. Normas gerais

- Consulte a Garantia de Serviço e Qualidade Velleman ^® na parte final deste manual do utilizador.

- Por razões de segurança, estão proibidas quaisquer modificações do aparelho desde que não autorizadas. Os danos causados por modificações não autorizadas do aparelho não estão cobertos pela garantia.

- Utilize o aparelho apenas para as aplicações descritas neste manual. Uma utilização incorreta anula a garantia completamente.

- Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por quaisquer danos ou outros problemas daí resultantes.

- Nem Velleman NV nem os seus distribuidores podem ser responsabilizados por quaisquer danos (extraordinário, incidental ou indireto) - de qualquer natureza decorrentes (financeira, física...) a partir da posse, uso ou falha do produto.

- O suporte onde ficará o projector, deverá ser capaz de suportar 4 vezes o peso deste durante uma hora, sem que ocorra qualquer deformação do dito suporte.

- Evite estar debaixo do projector durante a montagem, limpeza, etc. Um técnico especializado deverá inspeccionar o aparelho antes de ser colocado em funcionamento. Depois, deverá ser inspeccionado uma vez por ano.

- A montagem suspensa requer uma vasta experiência. Deve saber conseguir calcular a carga máx. do suporte, conhecer os materiais necessários à instalação, etc. De vez em quando, deve ser feita uma verificação da estrutura e do próprio dispositivo por um técnico especializado. Não tente fazer a instalação se não tem as qualificações requeridas; uma instalação incorrecta pode provocar lesões.

- Não é possível regular a intensidade de luz do aparelho.

Distância

- Guarde pelo menos 20 cm de distância no topo e 30 cm em cada um dos lados.

- Respeite uma distância de no mín. 1 m entre a saída de luz e a área iluminada.

Localização

- Pode ajustar a área de detecção de acordo com as suas necessidades: rode o dispositivo para a esquerda ou para a direita e aponte para cima ou para baixo. O sensor é mais sensível aos objectos que atravessam a zona de detecção paralela ao sensor que aos objectos que se aproximam em linha reta. É um elemento essencial par determinar o local de montagem.

- Por favor, evite instalar o projector de cabeça para baixo, a fim de garantir a sua estanqueidade.

- O holofote deve ser fixado numa parede exterior com estabilidade e feita de um material não-inflamável, aproximadamente a 0.5-3.0 m acima do chão e num ângulo de ± 60°, num local por baixo dos beirais de modo a que a unidade fique protegida dos elementos e da luz solar directa.

- Não deve bloquear a parte da frente da janela de detecção e deve certificar-se de que na área de detecção não existem objectos em movimento.

- Não instale o dispositivo na proximidade de aparelhos de ar condicionado, radiadores, etc.

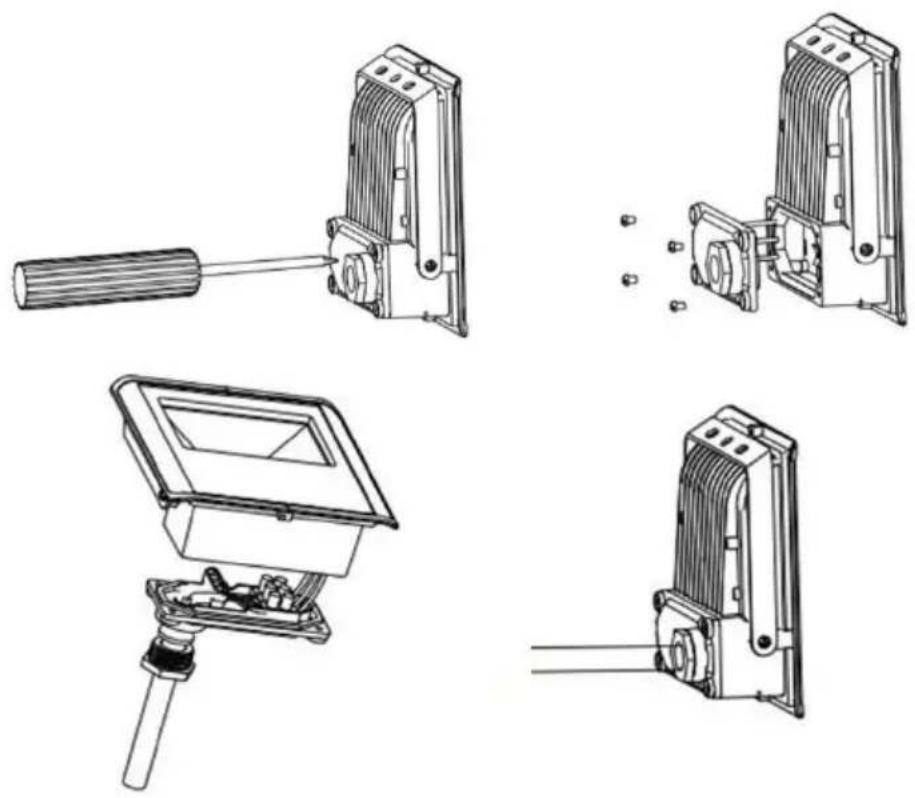

Montagem

1. Este aparelho não está equipado com um interruptor ON/OFF para o desligar da corrente elétrica. Isole o aparelho eletricamente antes da instalação ou de qualquer operação de manutenção. Utilize o suporte para determinar a localização dos furos de montagem.

2. Faça os buracos e fixe o suporte usando os parafusos.

3. Conecte o cabo de alimentação ao terminal de parafuso. Certifique-se de que não há pressão sobre o cabo; deixe uma folga suficiente.

E N L

N = neutro, azul

E = terra, amarelo/verde

L = linha, castanho

Se o cabo estiver danificado, ele deve ser substituído pelo fabricante ou serviço técnico ou qualquer pessoa qualificada para evitar qualquer dano.

1. Para direcionar o projector na direção desejada: alivie as dobradiças usando uma chave de fendas.

2. Coloque o projector na posição desejada e volte a apertar as dobradiças.

5. Cuidados e manutenção

Armazenamento

Guarde o aparelho e os respetivos acessórios num local limpo e seco.

Limpeza

Antes de qualquer operação de limpeza ou manutenção, desligue o aparelho da fonte de alimentação e deixe-o arrefecer.

Limpe toda a superfície exterior do aparelho com um pano macio embebido numa solução de água e sabão. Não mergulhe qualquer componente do aparelho em água ou em qualquer outro líquido. Nunca use solventes ou produtos de limpeza que contenham petróleo (gasolina, querosene, óleo), diluente, terebintina, álcool ou amónia.

Manutenção

Todas e quaisquer reparações devem ser levadas a cabo por pessoal qualificado. Não abra o invólucro do aparelho. Não existem peças no interior que possam ser reparada pelo utilizador. Abertura ou tentativas óbvias de abertura ou reparação do aparelho podem anular a garantia e/ou causar danos no aparelho ou ferimentos pessoais.

6. Especificações

	LEDA7001NW-B	LEDA7002NW-B
cor do corpo		preto
dados relativo à eletricidade
potência de tensão nominal	10 W	20 W
driver de tensão nominal		220-240 V~, 50 Hz
fator de potência		>0.9
consumo de energia	0.01 kWh/1000 h	0.02 kWh/1000 h
dados técnicos sobre a luz cor		branco neutro
temperatura de cor		4000 K
ângulo do feixe de luz		120°
fluxo luminoso	700 lm	1400 lm
índice de rendição de cor		>80
tempo de arranque		<0,5 s
tempo de aquecimento (60 %)		<1 s
expectativa de vida
tempo de vida nominal		25000 h
número de ciclos de comutação		<1 s
dimensões	127.9 x 113.4 x 52 mmLEDA7003NW-B	147.1 x 130.8 x 52,2 mmLEDA7005NW-B
cor do corpo		preto
dados relativo à eletricidade potência de tensão nominal	30 W	50 W
driver de tensão nominal		220-240 V~, 50 Hz
fator de potência		>0.9
consumo de energia	0.03 kWh/1000 h	0.05 kWh/1000 h
dados técnicos sobre a luz cor		branco neutro
temperatura de cor		4000 K
ângulo do feixe de luz		120°
fluxo luminoso	2100 lm	3500 lm
índice de rendição de cor		>80
tempo de arranque		<0,5 s
tempo de aquecimento (60 %)		<1 s
expectativa de vida
tempo de vida nominal		25000 h
número de ciclos de comutação		<1 s
dimensões	166.3 x 147.6 x 56,3 mm	188 x 166.8 x 56,3 mm

Utilize este aparelho apenas com acessórios originais. A Velleman NV não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.perel.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.

© DIREITOS DE AUTOR

A Velleman NV detém os direitos de autor deste manual do utilizador. Todos os direitos mundiais reservados. Nenhuma parte deste manual pode ser copiada, reproduzida, traduzida ou resumida por qualquer eletrónica, ou de outra forma, sem prévio consentimento por parte da detentora dos direitos de autor.

EN

Garantia de serviço e de qualidade Vel leman®

Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiência no sector da eletrónica com uma distribuição em mais de 85 países.

Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é possível invocar a nossa garantia. (ver as condições de garantia).

Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):

• qualquer produto grande público é garantido 24 mês contra qualquer vício de produção ou materiais a partir da data de aquisição efectiva;
• no caso da reclamação ser justificada e que a reparação ou substituição de um artigo é impossível, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 anos.

- estão por consequência excluídos:

• todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a oxidação, choques, quedas, poeiras, areias, impurezas...) e provocado pelo aparelho, como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas;
• consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorporadas ou substituíveis), lâmpadas, peças em borracha correias... (lista ilimitada);

- todos os danos que resultem de um incêndio, raios, de um acidente, de una catastrophe natural, etc.;

- danos provocados por negligencia, voluntária ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante;

2, todos os danos por causa de uma utilização comercial, profissional ou colectiva do aparelho ( o período de garantia será reduzido a 6 meses para uma utilização profissional);

- todos os danos no aparelho resultando de uma utilização incorrecta ou diferente daquela inicialmente prevista e descrita no manual de utilização; - todos os danos depois de uma devolução não embalada ou mal protegida ao nível do acondicionamento.

- todas as reparações ou modificações efectuadas por terceiros sem a autorização de SÃ Velleman®;

- despesas de transporte de e para Velleman® se o aparelho não estiver coberto pela garantia.

- qualquer reparação será fornecida pelo local de compra. O aparelho será obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com Indicação do defeito ou avaria);

- dica: aconselha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor;

- uma reparação efectuada fora da garantia, será cobrado despesas de transporte;

- qualquer garantia comercial não prevalece as condições aqui mencionadas.

A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.
