| Tipo de produto | Cortador de grama a bateria recarregável |
| Marca | Oregon Scientific |
| Modelo | LM300 |
| Largura de corte | 40 cm |
| Altura de corte | 25 mm - 75 mm (6 posições) |
| Capacidade do coletor de grama | 50 L |
| Peso (com bateria) | 16.3 kg |
| Bateria | Lithium-ion 36 V, 2,4 - 4,0 Ah |
| Tempo de carga | 120 min (bateria descarregada) |
| Área de corte por carga | 400 - 500 m² |
| Nível sonoro (LwA) | 93 dB(A) |
| Nível de pressão acústica (LpA) | 73 dB(A) |
| Vibrações mãos/braços (ahw) | < 2,5 m/s² (k=1,5 m/s²) |
| Número de células da bateria | 20 |
| Tipo de bateria compatível | Série B Oregon : B425E, B600E, B650E |
| Carregador compatível | Oregon C600, C650, C750 |
| Sistema de segurança | Chave de segurança, botão de segurança, alavanca de contato |
| Ajuste de altura de corte | Central, 6 posições (25, 35, 45, 55, 65, 75 mm) |
| Tipo de lâmina | Peça substituível, afiável |
| Garantia | 2 anos para bateria, 3 anos para ferramenta e carregador |
| Uso previsto | Corte de grama de residências particulares |
Perguntas frequentes - LM300 OREGON SCIENTIFIC
Perguntas dos utilizadores sobre LM300 OREGON SCIENTIFIC
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Corta-relva em formato PDF gratuitamente! Encontre o seu manual LM300 - OREGON SCIENTIFIC e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. LM300 da marca OREGON SCIENTIFIC.
MANUAL DE UTILIZADOR LM300 OREGON SCIENTIFIC
Manual de Instruções Original Cortacésped Modelo LM300
English
4
ADVERTÊNCIA: Leia e entenda todas as advertências e instruções de segurança. A falha em seguir todas as advertências e instruções pode resultar em choque elétrico, incêndio e/ou lesão pessoal séria. Preserve todas as advertências e instruções para consulta futura.
Este manual de instruções contém traduções de um manual escrito em inglês, e tem a finalidade de ajudar quem não fala inglês como idioma nativo. Como se trata de escrita técnica, alguns termos podem não ter um significado semelhante ou equivalente quando traduzidos. Portanto, não confie unicamente nesta tradução. Consulte a versão em inglês quando confiar na tradução em português puder resultar em danos pessoais ou à propriedade.
Table of Contents
Instruções importantes de segurança .....47
Funcionamento geral 47
Operação em inclinações. 48
Crianças 48
Serviço....49
Conjunto de baterias e carregamento 49
Armazenamento....50
Transporte 50
Descarte....50
Símbolos e rótulos ....51
Identificação do produto....52
Montagem....53
Pacote da bateria e carregador. 55
Solução de problemas....56
Dados técnicos .....58
Garantia e manutenção ....59
Figures 60

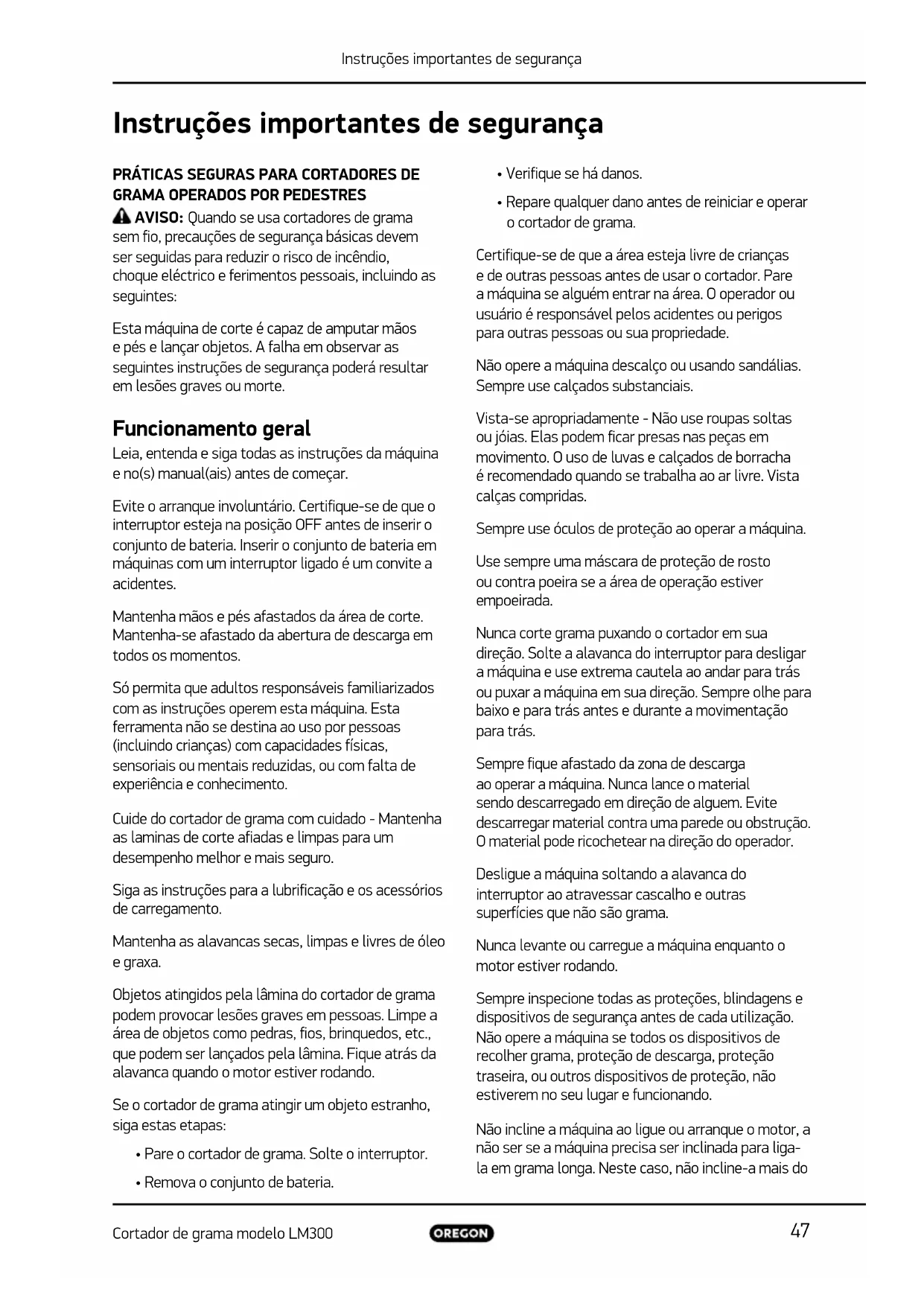

Instruções importantes de segurança
AVISO: Quando se usa cortadores de grama sem fio, precauções de segurança básicas devem ser seguidas para reduzir o risco de incêndio, choque eléctrico e ferimentos pessoais, incluindo as seguintes:
Esta máquina de corte é capaz de amputar mãos e pés e lançar objetos. A falha em observar as seguintes instruções de segurança poderá resultar em lesões graves ou morte.
Funcionamento geral
Leia, entenda e siga todas as instruções da máquina e no(s) manual(ais) antes de começar.
Evite o arranque involuntário. Certifique-se de que o interruptor esteja na posição OFF antes de inserir o conjunto de bateria. Inserir o conjunto de bateria em máquinas com um interruptor ligado é um convite a acidentes.
Mantenha mãos e pés afastados da área de corte. Mantenha-se afastado da abertura de descarga em todos os momentos.
Só permita que adultos responsáveis familiarizados com as instruções operem esta máquina. Esta ferramenta não se destina ao uso por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimento.
Cuide do cortador de grama com cuidado - Mantenha as laminas de corte afiadas e limpas para um desempenho melhor e mais seguro.
Siga as instruções para a lubrificação e os acessórios de carregamento.
Mantenha as alavancas secas, limpas e livres de óleo e graxa.
Objetos atingidos pela lâmina do cortador de grama podem provocar lesões graves em pessoas. Limpe a área de objetos como pedras, fios, brinquedos, etc., que podem ser lançados pela lâmina. Fique atrás da alavanca quando o motor estiver rodando.
- Verifique se há danos.
- Repare qualquer dano antes de reiniciar e operar o cortador de grama.
Certifique-se de que a área esteja livre de crianças e de outras pessoas antes de usar o cortador. Pare a máquina se alguém entrar na área. O operador ou usuário é responsável pelos acidentes ou perigos para outras pessoas ou sua propriedade.
Não opere a máquina descalço ou usando sandálias. Sempre use calçados substanciais.
Vista-se apropriadamente - Não use roupas soltas ou jóias. Elas podem ficar presas nas peças em movimento. O uso de luvas e calçados de borracha é recomendado quando se trabalha ao ar livre. Vista calças compridas.
Sempre use óculos de proteção ao operar a máquina.
Use sempre uma máscara de proteção de rosto ou contra poeira se a área de operação estiver empoeirada.
Nunca corte grama puxando o cortador em sua direção. Solte a alavanca do interruptor para desligar a máquina e use extrema cautela ao andar para trás ou puxar a máquina em sua direção. Sempre olhe para baixo e para trás antes e durante a movimentação para trás.
Sempre fique afastado da zona de descarga ao operar a máquina. Nunca lance o material sendo descarregado em direção de alguém. Evite descarregar material contra uma parede ou obstrução. O material pode ricochetear na direção do operador.
Desligue a máquina soltando a alavanca do interruptor ao atravessar cascalho e outras superfícies que não são grama.
Nunca levante ou carregue a máquina enquanto o motor estiver rodando.
Sempre inspezione todas as proteções, blindagens e dispositivos de segurança antes de cada utilização. Não opere a máquina se todos os dispositivos de recolher grama, proteção de descarga, proteção traseira, ou outros dispositivos de proteção, não estiverem no seu lugar e funcionando.
Não incline a máquina ao ligue ou arranque o motor, a não ser se a máquina precisa ser inclinada para ligala em grama longa. Neste caso, não incline-a mais do
que o absolutamente necessário, e incline apenas a parte que está longe do operador.
Sempre certifique-se de que as mãos estão na posição de operação antes de retornar a máquina ao solo.
Ligue o motor de acordo com as instruções fornecidas com os pés bem longe das peças rotativas.
Nunca deixe uma máquina em funcionamento sem vigilância.
Pare o motor, espere a lâmina parar completamente e retire a bateria antes de limpar a máquina, remover o recolhedor de grama, ou desobstruir o protetor de descarga.
Opere a máquina somente durante o dia ou com boa iluminação artificial.
Não opere a máquina sob a influência de álcool ou de drogas.
Não use o cortador de grama a bateria na chuva.
Evite ambientes perigosos - Não use cortadores de grama em locais úmidos ou molhados.
Nunca opere o cortador em grama molhada. A grama molhada pode fazer com que o operador escorregue. Sempre certifique-se de que tem uma base firme; ande, nunca corra.
Se a máquina começar a vibrar de forma anormal, pare o motor e verifique a causa imediatamente. A vibração é geralmente uma indicação de problemas.
Use o equipamento certo - Não use um cortador de grama para qualquer outro trabalho a não se aquele ao que ele se destina.
Não force o cortador de grama - ele fará seu trabalho melhor e com mais segurança na velocidade para a qual foi projetado.
Não se estenda demais - mantenha uma base firme e o equilíbrio em todos os momentos.
Fique alerto - Pense no que você está fazendo. Use o senso comum. Não opere um cortador de grama quando estiver cansado.
Consulte as instruções do fabricante para a operação correta e a instalação de acessórios. Somente os acessórios e os anexos originalmente fornecidos com o cortador de grama são aprovados pelo fabricante.
Sempre guarde o cortador de grama em um local fresco e seco e fora do alcance da luz solar direta.
A longa exposição à luz solar e à raios UV pode degradar os plásticos com o tempo, potencialmente fazendo com que as proteções falhem.
Operação em inclinações
Inclinações são um importante fator relacionado a acidentes envolvendo escorregões e quedas, o que pode resultar em lesões graves.
A operação em qualquer inclinação requer cuidados adicionais. Se você não se sentir a vontade em uma inclinação, não faça o corte.
Corte a grama perpendicular à face das inclinações; nunca para cima ou para baixo. Tenha extrema cautela ao mudar de direção em inclinações.
Tome cuidado com buracos, sulcos, solavancos, rochas ou outros objetos escondidos. O terreno irregular pode causar um acidente envolvendo um escorregão ou uma queda. A grama longa pode ocultar obstáculos.
Evite cortar em grama molhada ou inclinações muito íngremes (> 15°). Uma base instável pode causar um acidente envolvendo um deslize ou uma queda.
Tenha extrema cautela ao mudar de direção, especialmente em inclinações.
Não corte perto de quedas, valas ou taludes. Você pode perder seu equilíbrio.
Crianças
Acidentes trágicos podem ocorrer se o operador não estiver alerto à presença de crianças. Crianças são frequentemente atraídas pela máquina e a atividade de corte. Nunca suponha que uma criança permanecerá lá onde você a viu por último.
Remova a chave de segurança sempre que você deixar ou armazenar a máquina. Armazene em um local seguro e trancado - fora do alcance das crianças.
Mantenha as crianças fora da área de corte e sob os cuidados vigilante de um adulto responsável que não seja o operador.
Fique alerto e desligue o cortador se uma criança entrar na área.
Nunca deixe crianças operar a máquina.
Tome cuidado adicional ao aproximar-se de esquinas, arbustos, árvores ou outros objetos que podem bloquear a sua visão de uma criança.
Serviço
Sempre retire o conjunto de bateria antes de ajustar, limpar, reparar ou armazenar para evitar a partida acidental. Tais medidas de segurança preventivas reduzem o risco do cortador de grama ligar acidentalmente.
Armazene o cortador de grama desligado em um lugar fechado - Quando não estiver em uso, o cortador de grama deve ser guardado em um lugar seco, fechado e trancado - fora do alcance das crianças
Mantenha as proteções no lugar e em funcionamento. Mantenha as lâminas afiadas.
Use somente lâminas de substituição idênticas. O uso de qualquer outro acessório ou fixação pode aumentar o risco de ferimentos.
Mantenha todos os parafusos e porcas apertados para assegurar que o equipamento esteja em condições seguras de funcionamento.
Não remova ou danifique os dispositivos de segurança. Verifique o seu bom funcionamento regularmente. Nunca faça nada para interferir com a função pretendida de um dispositivo de segurança ou para reduzir a proteção fornecida por um dispositivo de segurança.
Mantenha a máquina livre de grama, folhas ou de outros acúmulos de detrito.
Se você atingir um objeto estranho, pare e inspezione a máquina. Concerte-a antes de dar a partida, se necessário.
Nunca faça qualquer ajuste ou reparação com o motor rodando.
Verifique frequentemente os componentes do recolhedor de grama e a proteção de descarga e substitua com as peças recomendadas pelo fabricante, quando necessário.
Assegure-se que todas as peças de substituição ou de serviço foram aprovadas pelo fabricante.
As lâminas do cortador são afiadas. Embrulhe a lâmina ou use luvas, e tome cuidados adicionais quando for fazer sua manutenção.
Tenha cuidado durante o ajuste da máquina para evitar que os dedos fiquem presos entre a lâmina em movimento e as partes fixas da máquina.
Quando realizar a manutenção das lâminas, esteja ciente de que a lâmina pode se mover mesmo com a fonte de alimentação desligada.
Mantenha ou substitua os rótulos de segurança e de instruções, conforme necessário.
Conjunto de baterias e carregamento
Não carregue o conjunto de bateria na chuva ou em locais úmidos. Mantenha o carregador de bateria longe da chuva ou umidade. A penetração da água no carregador de bateria aumenta o risco de choque eléctrico.
Não use o cortador de grama a bateria na chuva.
Remova ou desconecte a bateria antes de realizar a manutenção, limpar ou remover material do cortador de grama.
Use o cortador de grama apenas com os conjuntos de bateria especificamente designados Oregon Série B do tipo B425E, B600E ou B650E. O uso de qualquer outro tipo de bateria pode causar riscos de ferimentos e incêndio.
Recarregue apenas com o carregador especificado pelo fabricante, o Oregon C600, C650 ou C750. Um carregador não adequado para um tipo de bateria pode causar um risco de incêndio quando for usado com outro conjunto de bateria.
Não carregue outras baterias no carregador. O carregador de bateria só é adequado para o carregamento de baterias íons-lítio específicas e aprovadas pelo fabricante e dentro da faixa de tensão listada. Caso contrário há risco de incêndio e explosão.
Antes de cada utilização, verifique o carregador de bateria, o cabo e a tomada. Se algum dano for detectado, não use o carregador de bateria. Nunca abra o carregador de bateria você mesmo. Reparos devem ser realizados somente por um técnico qualificado e usando apenas as peças de substituição originais. Carregadores de bateria, cabos e tomadas danificados aumentam o risco de choque eléctrico.
Mantenha o carregador de bateria limpo. A contaminação pode levar ao perigo de choque elétrico.
Limpe as aberturas de ventilação da bateria usando uma escova macia, limpa e seca.
Não descarte a bateria em um fogo. A célula pode explodir. Verifique a regulamentação local para saber das possíveis instruções especiais para descarte.
Não abra nem desfigure a bateria. O eletrólito liberado é corrosivo e pode causar danos aos olhos ou à pele. Ele pode ser tóxico se ingerido.
Tenha cuidado ao manusear as baterias para não causar um curto-circuito da bateria com materiais como anéis, pulseiras e chaves. A bateria ou o condutor podem superaquecer e causar queimaduras.
Quando o conjunto de bateria não estiver em uso, mantenha-o longe de outros objetos metálicos, como clipes de papel, moedas, chaves, pregos, parafusos, ou outros pequenos objetos de metal que possam fazer uma conexão de um terminal com o outro. Fazer o curto circuito dos terminais da bateria pode causar queimaduras ou incêndios.
Sob condições abusivas, líquido pode ser ejetado da bateria; evite o contato. Se o contato ocorrer acidentalmente, lave com água. Se o líquido entrar em contato com os olhos, também procure assistência médica. O líquido ejetado da bateria pode causar irritações ou queimaduras.
No caso de danos e o uso impróprio da bateria, vapores podem ser emitidos. Ventile a área e procure assistência médica em caso de queixas. Os vapores podem irritar o sistema respiratório.
Não use um conjunto de bateria ou um cortador de grama que esteja danificado ou modificado. Baterias danificadas ou modificadas podem apresentar um comportamento imprevisível, resultando em riscos de incêndio, explosão ou de ferimentos.
Não exponha a bateria de um cortador de grama ao fogo ou temperaturas excessivas, tais como a luz solar intensa ou a armazenagem em um veículo quente. A exposição ao fogo ou a temperaturas acimas de 130°C podem causar explosões. Armazene a bateria apenas em uma faixa de temperatura entre 0 °C e 40 °C.
Siga todas as instruções de carregamento e não carregue o conjunto de bateria ou cortador de grama fora da faixa de temperatura especificada nas instruções. O carregamento de forma inadequada ou em temperaturas fora da faixa especificada podem danificar a bateria e aumentar o risco de incêndio. Não opere o carregador de bateria em superfícies ou ambientes facilmente inflamáveis (ex. papel, têxteis, etc.). O aquecimento do carregador de bateria durante o processo de carregamento pode representar um risco de incêndio.
Faça com que a manutenção seja realizada por uma pessoa de concerto qualificada usando apenas peças de substituição idênticas. Isso irá garantir que a segurança do produto seja mantida.
Não tente concertar o cortador de grama ou conjunto de bateria exceto como indicado nas instruções de uso e cuidado.
Armazenamento
Sempre guarde o cortador de grama em um local fresco e seco e fora do alcance da luz solar direta. A longa exposição à luz solar e à raios UV pode degradar os plásticos com o tempo, potencialmente fazendo com que as proteções falhem.
Transporte
As baterias íons-lítio contidas estão sujeitas à exigências da legislação de mercadorias perigosas. O usuário pode fazer o transporte rodoviário das baterias sem requisitos adicionais.
Quando transportadas por terceiros (ex.: transportes aéreos ou agência de expedição), exigências especiais em relação a embalagem e rotulagem devem ser observadas. Durante a preparação do item a ser transportado, a consulta de um especialista em materiais perigosos é necessária.
Somente transporte baterias quando o invólucro não estiver danificado.
Coloque fita ou encubra contatos expostos e embale a bateria de tal forma que ela não possa se mover dentro da embalagem.
Observe também as possíveis regulamentações nacionais mais detalhadas.
Descarte
Não descarte produtos do jardim, carregadores de bateria e baterias/baterias recarregáveis junto com os resíduos domésticos.
GUARDE ESTAS INSTRUÇÕES
Símbolos e rótulos
Esses símbolos e rótulos aparecem no cortador de grama, na bateria e no carregador.
| SYMBOLE NOM DESCRIPTION | ||
 | Alerta de segurança de perigo geral | O texto a seguir explica um perigo, aviso ou cuidado. |
 | Leia o manual de instruções | O manual de instruções original contém informações de segurança e funcionamento importantes. Leia e siga as instruções cuidadosamente. |
 | Mantenha os dispositivos de segurança | Não abra ou remova as blindagens de segurança enquanto o aparelho estiver funcionando. |
 | Mantenha as pessoas afastadas | Não corte enquanto crianças ou outros estiverem muito próximos. |
 | Olhe para trás quando der ré | Olhe para baixo e para trás para evitar tropeços ao ir para trás. |
 | Perigo de inclinação íngreme | Tome cuidados adicionais em inclinações. Não corte em inclinações superiores a 15 graus. |
 | Remova a chave de segurança | Desligue e remova a chave de segurança antes de ajustar, limpar e antes de deixar o produto sem supervisão durante qualquer período. |
 | Use proteção para os olhos | Use óculos de proteção quando operar a máquina. |
 | Use proteção auditiva | Use equipamento de proteção auditiva quando operar a máquina. |
 | Use proteção para as mãos | Utilize luvas ao operar a máquina ou ao tocar nas lâminas paradas. |
 | Use calça comprida | Use calça comprida ao operar o cortador de grama. |
 | Use proteção para as pés | Use calcados de trabalho fechados apropriados ao operar o cortador de grama. |
 | Não incinere Não descarte em chamas. | |
 | Não descarte Não descarte no lixo doméstico. Leve a um reciclador autorizado. | |
 | Não exponha à chuva | Não opere o carregador em condições úmidas. |
 | Temperatura de funcionamento | Utilize o conjunto de bateria apenas em uma temperatura entre 32°F a 104°F (0°C e 40°C). |
 | Remova a bateria Remova a bateria antes de realizar qualquer manutenção. | |
Identificação do produto
① Montagem punho ou alça superior
② Grampos de cabo
③ Punho ou alça inferior
④ Chave de segurança
⑤ Bloco rotativo
⑥ Alça do cesto de recolha de relva
⑦ Botão
⑧ Parafuso
⑨ Arruela
⑩ Cobertura ou tampa do cesto de recolha de relva
⑪ Cesto de recolha da relva esquerdo
⑫ Cesto de recolha direito
⑬ Tampa de descarga
Montagem
Utilização pretendida
O produto de jardinagem destina-se ao corte de grama doméstico.
Montagem (Fig. A - B - C - D)
AVISO: Certifique-se de que a bateria foi removida da máquina.
Fixe os blocos rotativos (5) na alavanca inferior (3) (Fig. A), agora você pode fixar a alavanca inferior (3) e a máquina com as travas (7). Fixe a alavanca superior à estrutura da alavanca inferior (Fig. B) e depois prenda usando as travas (7), parafusos (8) e a arruela (9). Aperte as travas com a mão (7).
Monte a caixa de grama ao conectar os dois lados da caixa (11, 12) garantindo que todas as guias ao longo da borda da conexão (11) estão adequadamente assentadas na borda (12). Você ouvirá um clique audível quando cada guia estiver adequadamente assentada. Assegure-se que toda a costura de conexão entre (11) e (12) esteja corretamente conectada (Fig. C).
Coloque a parte superior da caixa de grama (10) na parte formada de (11) e (12). Assegure-se que todas as guias na borda de (11) e (12) estejam assentadas corretamente e com segurança na estrutura de (10). Você ouvirá um clique audível quando cada guia estiver adequadamente assentado (Fig. C).
Coloque a alavanca da caixa de grama (6) no local adequado no topo da caixa de grama (10). Empurre as guias firmemente na alavanca na caixa de grama, garantindo que a alavanca esteja corretamente assentada. Você ouvirá um clique sonoro audível quando cada guia estiver adequadamente assentada (Fig. C).
Para fixar a caixa de grama à máquina, levante e segure a tampa de descarga com uma mão, e com a outra mão, deslize a caixa de grama na parte traseira da máquina, assegurando que a caixa de grama se assente corretamente na estrutura da máquina. Solte a tampa de descarga movida a mola, permitindo que a tampa feche sobre a abertura entre a caixa de grama e a máquina (Fig. D).
Fixe o cabo à estrutura do guiador corretamente usando as abraçadeiras de cabo fornecidas (2) (Fig. D).
Inserção e remoção da bateria (Fig. E - F - G)
AVISO: Certifique-se que a chave de segurança foi desligada antes de inserir ou remover o conjunto de bateria.
Para inserir o conjunto de bateria, pressione o botão (16) na caixa de bateria da máquina (17) e levante a caixa (17) (Fig. E, F). Insira o conjunto de bateria na caixa de bateria, garantindo que as pequenas guias na caixa se alinhem com as réguas de guia no conjunto de bateria. Empurre o conjunte de bateria firmemente no seu lugar até ouvir um clique audível. Feche a cobertura da bateria. Você ouvirá um clique audível quando a tampa estiver fechada corretamente (Fig. G).
Para remover o conjunto de bateria, abra a caixa de bateria. Levante o pequeno botão abaixo da parte frontal do conjunto de bateria para soltar o conjunto de bateria. O botão movido a mola vai soltar o conjunto de bateria, permitindo que você puxe o conjunto de bateria para fora da máquina. Feche a tampa para evitar danos acidentais à máquina.
Ajustar a altura de Corte (Fig. H)
O seu cortador de grama está equipado com um sistema de regulação de altura central, oferecendo 6 configurações de altura. As configurações são aproximadamente 1" (25 mm), 1 3/8" (35 mm), 1 3/4" (45 mm), 2 1/8" (55 mm), 2 1/2" (65 mm), e 3" (75 mm). A altura de corte real poderá variar ligeiramente.
Para ajustar a altura de corte da máquina, posicione a alavanca (Fig. H) na posição de altura desejada. Os números indicados no corpo da máquina (25, 35, 45, 55, 65, 75) indicam o valor aproximado da altura de corte da máquina naquela posição. Quanto menor o número, quanto mais baixo o corte da grama.
Sempre realize um pequeno teste cortando a grama em configurações mais altas e ajuste para baixo para determinar a altura de corte desejada.
Usar a chave de segurança (Fig. I)
A chave de segurança é um dispositivo de segurança importante na máquina. O motor e as lâminas da máquina só podem ser iniciados quando a chave de segurança estiver inserida e virada na posição ON. Só insira a chave de segurança quando você pretende iniciar a máquina e girar as lâminas.
Para inserir a chave de segurança, empurre a chave de segurança no soquete, alinhando a guia pequena na chave com o abertura no soquete (Fig. I).
Para colocar a máquina na posição "ON", gire a chave no sentido horário de modo que a pequena seta indicadora na chave aponte para o "I".
Para colocar a máquina na posição "OFF", e para remover a chave, gire a chave no sentido anti-horário de modo que a pequena seta indicadora na chave aponte para o "O". Agora você pode remover a chave.
O motor só pode ser ligado quando a chave de segurança estiver encaixada.
Substituir ou afiar a lâmina de corte (Fig. L)
AVISO: Sempre remova a bateria e a chave de segurança ao executar qualquer manutenção.
A lâmina de corte foi projetada para ser um item de substituição e pode precisar de afiação de vez em quando. Afie quando cega. Substitua quando danificada. Entre em contato com o revendedor ou o fabricante para obter instruções corretas.
Operação (Fig. J)
Primeiro, certifique-se que você está na área de corte correta. Assegure-se que a área de corte esteja livre de pessoas e objetos estranhos. Inspecione a máquina para qualquer possível dano ou condições inseguras.
Certifique-se de que a altura de corte da máquina esteja na sua altura desejada.
Certifique-se de que a chave de segurança esteja na posição "ON" (Fig. I).
Aperte e mantenha sob pressão o botão de segurança (20), aperte a alavanca do interruptor (19) em direção ao guiador (Fig. J).
Quando a unidade ligar, solte o botão de segurança (20). Mantenha pressionada a alavanca do interruptor com duas mãos durante a utilização.
Soltar a alavanca do interruptor desligará a alimentação da unidade. As lâminas podem continuar a girar por um período de tempo após a alimentação ser desligada.
Parar a máquina
Solte a alavanca do interruptor (19) (Fig. J). Soltar a alavanca do interruptor desligará a alimentação da unidade. As lâminas podem continuar a girar por um período de tempo após a alimentação ser desligada.
Pacote da bateria e carregador
INDICADOR DE NÍVEL DE CARGA DO PACOTE DE BATERIA LED
A bateria de iões de lítio está equipada com um indicador de nível de carga LED. Para testar o nível de carga da bateria, pressione o botão indicador na parte frontal do pacote da bateria.
Sem luzes: volte a carregar.
Uma luz verde constante:
Duas luzes verdes constantes:
26–50% de carga.
Três luzes verdes constantes:
51-75% de carga.
Quatro luzes verdes constantes:
76-100% de carga.
Se o carregador incluir um cabo de alimentação separado, conecte o cabo do carregador ao carregador e a uma tomada elétrica apropriada.
Utilize apenas o cabo de alimentação que foi fornecido com o carregador. Na primeira utilização, verifique se o tipo de vela corresponde ao receptáculo.

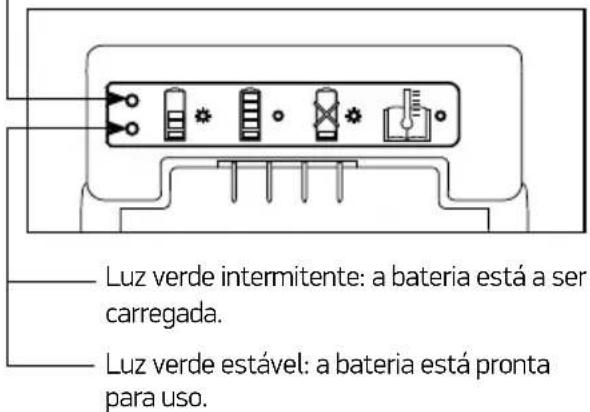

O carregador de bateria está equipado com um indicador de carga de estado LED que indica o estado de carregamento, bem como condições que podem atrasar ou impedir o carregamento.
Nota: Até que a bateria está inserida, nenhuma luz será visível.
Luz laranja intermitente: existe uma condição de falha. Existem várias causas possíveis. Consulte "Solução de problemas" neste manual. Luz laranja constante: temperatura da bateria está fora do intervalo aceitável (0°C/32°F a 40°C/104°F) Permitir que a bateria alcance o intervalo ou faixa de temperatura aceitável antes de carregar. O pacote pode ser deixado no carregador à medida que a temperatura se vai ajustando. O carregamento terá início quando a temperatura adequada tiver sido atingida.
ADVERTÊNCIA: A falha em seguir os procedimentos de carregamento adequados pode provocar tensão excessiva, fluxo de corrente excessivo, perda de controle durante a carga, vazamento de produtos químicos perigosos, geração de calor, queimaduras ou incêndio. Siga estas instruções para carga.
Com o cabo do carregador conectado ao carregador e a uma tomada elétrica, alinhe as ranhuras da bateria com os trilhos no carregador e deslize a bateria no carregador até que esteja completamente encaixada.
Para obter mais informações, consulte os nossos manuais da bateria e carregador
Solução de problemas
Use esta tabela para ver possíveis soluções para problemas com o cortador de grama. Caso essas sugestões não solucionem o problema, consulte “Garantia e manutenção”.
| Problema Causa | possível Ação Corretiva | |
| O funcionamento da ferramente está a falhar | Possível entupimento | Remova a chave do isolador:Confira a parte inferior do produto de jardim e limpe conforme necessário (use sempre luvas de jardinagem) |
| A bateria não está totalmente carregada | A bateria está a carregar | |
| A bateria não foi inserida (corretamente) | Inserir a bateria | |
| Relva muita alta | Aumente a altura de corte e inclinação do produto de jardinagem para reduzir a carga inicial | |
| Protetor do motor foi ativado | Permitir que o motor esfriar e aumentar a altura de corte | |
| Bateria muito quente/fria Deixe arrefecer/aquecer | ||
| A chave do isolador não foi inserida corretamente/completamente | Colocar corretamente | |
| Há um pequeno atraso no arranque do motor após a ativação do interruptor | Ligar/DesligarInterruptor Manter/Desligar durante 1 - 3 segundos para arrancar motor | |
| Motor inicia e pára imediatamente | A bateria não está totalmente carregada | A bateria está a carregar |
| A chave do isolador não foi inserida corretamente/completamente | Colocar corretamente | |
| A bateria não foi inserida (corretamente) | Inserir a bateria | |
| Bateria muito quente/fria | Permitir que o motor arrefeça aumente a altura de corte | |
| Ferramenta funciona de forma intermitente | Cabos internos do produto de jardinagem estão danificados | Entre em contacto com o Agente de Serviço |
| Protetor do motor foi ativado | Permitir que o motor esfriar e aumentar a altura de corte | |
| Produto de jardinagem deixa um acabamento irregular e/ou trabalhos de motor irregulares | Altura de corte muito baixa | Aumente a altura de corte |
| Lâmina de corte contusa Substitua a lâmina | ||
| Possível entupimento | Confira a parte inferior do produto de jardim e limpe conforme necessário (use sempre luvas de jardinagem) | |
| Lâmina encaixada ao contrário, de cabeça para baixo | Voltar a encaixar a lâmina corretamente | |
| Área de corte (duração da bateria) não é bastante grande | Altura de corte muito baixa | Aumentar altura de corte e andar mais devagar |
| Relva demasiado alta Aumentar altura de corte e andar mais devagar | ||
| Relva molhada ou húmida Aguarde até a relva estar seca e ande mais devagar | ||
| A relva é densa | Aumente a altura de corte, ande mais devagar e corte com mais frequência | |
| A lâmina de corte não está a girar quando o produto de jardinagem está ligado | Lâmina de corte obstruída | Desligue produto de jardinagemLimpe a obstrução (use sempre luvas de jardinagem) |
| Porca da lâmina/parafuso solto | Aperte porca da lâmina/parafuso (15 Nm) | |
| Vibrações excessivas/ ruído excessivo | Porca da lâmina/parafuso solto | Aperte porca da lâmina/parafuso (15 Nm) |
| Nenhum procedimento de carregamento possível | Os contactos da bateria estão contaminados | Limpe os contactos da bateria (por exemplo, inserindo e removendo a bateria várias vezes) ou substitua a bateria |
| A bateria tem um defeito, devido a uma desconexão na mesma | Substitua a bateria | |
| Os LEDs de controlo de carga e respectivamente, não acendem depois de inserir a ficha na tomada | A ficha do carregador de bateria não está ligada (corretamente) | Insira a ficha (totalmente) na tomada da fonte de alimentação |
| Tomada, cabo da rede ou carregador de bateria defeituosos | Verifique a tensão da rede e, se necessário, mande verificar o carregador da bateria num centro de serviço ao cliente autorizado para ferramentas elétricas | |
Dados técnicos
| BATERIA RECARREGÁVEL DO CORTA RELVA LM300 | |
| Largura da lâmina 40 cm | |
| Altura de corte mm 25 mm - 75 mm | |
| Cesto da relva, capacidade 50 L | |
| Peso com bateria 16,3 kg | |
| Número de série Ver tipo de placa no produto de jardinagem | |
| BATERIA LÍTIO-IÃO | |
| Tensão nominal 36V | |
| Capacidade 2,4 Ah-4,0 Ah | |
| Período de carga (bateria descarregada) 120 min | |
| Número de células de bateria 20 | |
| Área de corte por carga de Bateria 400-500 m | ? |
| Nível de potência sonora 93 | |
| Nível de pressão sonora 73 | |
| Mão/ braço vibração avhw | < 2,5 m/s ^2 k = 1,5 m/s ^2 |
Garantia e manutenção
Garantia
Blount, Inc. garante todas as ferramentas sem fio e carregadores da Oregon® registradas por um período de três (3) anos e todas as baterias Oregon® registradas por dois (2) anos a partir da data original da compra. As ferramentas sem fio, baterias e carregadores da Oregon® são garantidos por dois (2) anos, se usados com finalidade comercial. Essa garantia limitada se aplica aos produtos do sistema de ferramentas sem fio da Oregon®. Durante o período de garantia, a Blount substituirá ou, a seu critério, consertará gratuitamente, somente para o comprador original, qualquer produto ou peça fabricada que for considerada, segundo avaliação da Blount, defeituosa quanto ao material e/ou mão de obra. O comprador será responsável por todos os encargos de transporte e qualquer custo de remoção de qualquer peça enviada para substituição nos termos desta garantia.
Para registrar seu produto, visite a seção “suporte” da OregonCordless.com.
Informações de manutenção e suporte
Acesse OregonCordless.com para obter informações sobre a central de serviços ou entre em contato com nosso departamento de atendimento ao cliente pelo telefone 888.313.8665 para obter ajuda, conselho técnico adicional, reparo, peças de reposição ou registrar o produto.
Por questões de segurança, use somente peças sobressalentes originais de fábrica no soprador. Nossa central de atendimento conta com uma equipe treinada para fornecer, com eficiência, suporte e assistência adicionais com ajustes, reparo ou substituição de todos os produtos do sistema de ferramentas sem fio da Oregon®.
Figures
A
