MANUAL DE UTILIZADOR DWE356 BRANDT

	Página
Conselhos de segurança	43
Suavização da água	44
Introdução do abrilhantador	45
Introdução do produto de lavagem	45
Carregamento da máquina de lavar louça	46 – 47
Apresentação da sua máquina de lavar loiça	47
Selecção de um programa de lavagem	48-49
Instruções de limpeza e de manutenção	50
Indicações para o laboratório de testes	50
Soluções no caso de avarias	51

Apresentação da sua máquina de lavar louça Fig. 1

Leia com atenção as informações contidas neste manual explicativo. Ele fornece-lhe as indicações necessárias à segurança, à instalação, à utilização e às garantias do aparelho. Aconselhamos que conserve este manual e que o transmita, no caso de venda ao novo proprietário desta máquina.

Não nos responsabilizamos no caso de não respeito das indicações abaixo :

- Elimine a embalagem de maneira adequada e conforme as normas da lei de protecção do meio ambiente.

- No caso do seu aparelho estar visivelmente danificado, não o ligue, mas contacte o seu fornecedor.

- A máquina não deve ficar em locais muito frios para evitar que as partes hidráulicas fiquem danificadas.

- Os tubos de alimentação e de evacuação devem ser ligados de acordo com o manual. As ligações incorrectas podem provocar graves danos.

- Para assegurar uma boa estabilidade, os aparelhos encastráveis devem ser instalados sob um plano de trabalho contínuo e fixado aos móveis adjacentes.

- Não é aconselhável subir ou encostar-se à porta da máquina. O aparelho pode oscilar ou ficar deteriorado.

- A máquina tem por função a lavagem da louça e não deve ser utilizada para outros fins.

- Não é aconselhada a utilização de solventes para limpar a sua máquina.

- Deve armazenar os produtos destinados à máquina de lavar louça bem como os outros produtos de limpeza, fora do alcance das crianças. Estes produtos têm, quando ingeridos um efeito corrosivo para a boca e faringe.

- No caso de mau funcionamento do aparelho além das causas mencionadas neste manual, desligue o aparelho (retire a ficha) ou corte o respectivo circuito e contacte o nosso serviço após venda.

- O aparelho cumpre as indicações de segurança em vigor. As eventuais reparações devem ser efectuadas por pessoas qualificadas. As reparações ou modificações não conformes podem provocar perigos para o utilizador. No caso de substituição só utilize peças de origem.

- Os aparelhos fora de serviço devem ser entregues no centro de reciclagem mais próximo. Destrua o sistema de fecho da porta para que este não se feche (as crianças podem fechar-se no interior do aparelho para brincarem – risco de asfixia). Corte o cabo de alimentação eléctrica após ter retirado a ficha da tomada de corrente.

- Aconselha-se a colocação do o aparelho fora de tensão após o uso e fechar a torneira de entrada de água.

- Não deixe as crianças brincarem com a máquina.

- A água no interior da máquina não é potável.

- Durante o funcionamento da máquina, não deve abrir a porta, pois corre o risco de provocar fugas importantes de vapor ou projecções de água.

Regulação do amaciador

A regulação do amaciador deve ser efectuada correctamente para optimizar o consumo de sal e para obter um resultado de lavagem ideal. Para isso :

• Verifique o teor em calcário da sua água com ajuda da fita aqua-teste fornecida.
• Regule o amaciador seguindo as instruções que acompanham a fita e coma ajuda do quadro abaixo.

Em função do resultado obtido, regule o cursor para a posição.

*Para as águas >70°F (posição 5) consulte o seu revendedor.

Dureza da água(em grausfranceses dedureza)	necessidadem sal		Regulaçãotítulo àesquerdana cuba	Número delavagens entre2 enchimentos(aproximadamente)
> à 70°F *	SIM	5
45 à 70°F	SIM	4		20
35 à 45°F	SIM	3		30
25 à 35°F	SIM	2		50
10 à 25°F	SIM	1		120
0 à 10°F	NÃO	1		—

IMPORTANTE : O cursor deve estar imperativamente em frente de um número.

No caso de mudança ou após uma modificação da alimentação da água do seu aparelho, ajuste a dureza da água. Informe-se junto do Serviço de Fornecimento de Água local.

Enchimento do reservatório de sal regenerador (fig. 5)

O enchimento de sal é indispensável para regenerar as resinas que amaciam a água desembaraçando-a do seu calcário, excepto se a água da rede for suficientemente suave (ver “regulação do amaciador”).

Esta operação de enchimento deve efectuar-se antes de iniciar um programa.

1 – Desenroscar e retirar a tampa do reservatório de sal.
2 – Com a ajuda do funil fornecido, encha o reservatório com sal regenerador especialmente concebido para máquinas de lavar louça.
3 – Na primeira vez, complete com água. Enroscar bem a tampa do reservatório de sal.

Importante : No caso da regulação do amaciador não necessitar de sal regenerador (posição 10 à 25°F), é no entanto imperativo encher o reservatório de sal com água.

Nunca despejar detergente no reservatório, destruirá o amaciador.

Utilize unicamente sal regenerador "especial para máquinas de lavar louça".

Não empregar sal de mesa, sal de cozinha ou outros. Estes sais podem conter elementos não solúveis e destruir a função do amaciador.

Indicação do nível de sal regenerador

Um sinal luminoso S situado no painel de comando indica-lhe que deve deitar sal regenerador.

O produto abrilhantador é necessário porque permite evitar manchas de gotas na louça e favorece a secagem.

IMPORTANTE ! Utilizar unicamente produtos previstos para máquinas de lavar louça e não produtos destinados à lavagem à mão!

Enchimento e regulação do distribuidor de produto abrilhantador (fig. 6 – 7)

Para encher o compartimento, coloque a porta na posição horizontal e desaperte a tampa que se encontra na porta.

Encha até tocar levemente a parte superior da alavanca de regulação.

No caso de transbordamento do produto

durante o enchimento, limpar com uma esponja o excedente para evitar a formação de espuma.

Pode se for necessário, após alguns ciclos no caso de manchas ou de uma secagem má, ajustar a regulação por meio do selector :

Água doce : sinal 1 para diminuir a dosagem

Água dura : sinal 3 para aumentar

Indicação do nível de produto abrilhantador

Um sinal luminoso situado no painel de comando indica-lhe, quando a porta está entreaberta, que deve introduzir o produto abrilhantador.

Introdução do produto de lavagem

Para facilitar a introdução do produto, o distribuidor de produtos de lavagem fica situado na face dianteira do cesto superior, o que lhe permite colocar o produto sem se baixar nem abrir completamente a porta.

Utilize produtos de lavagem especialmente concebidos para máquinas de lavar louça. Consulte as indicações do fabricante que figuram na embalagem bem como os conselhos de utilização abaixo.

Este distribuidor oferece-lhe a escolha de utilização de pastilhas ou produto em pó ou em líquido.

Antes de iniciar um programa de lavagem :

- Colocar a pastilha no compartimento exterior. A utilização das pastilhas é mais recomendada para o programa económico e para um carregamento completo de louça.

OU

- Puxar o distribuidor para produto em pó ou líquido e encher até

sinal mín. para louça pouco suja

sinal máx. para louça suja

MUITO IMPORTANTE : Conserve todos estes produtos fora do alcance das crianças e ao abrigo da humidade.

pastilha

Para obter um bom resultado de lavagem, tome cuidado, antes de carregar a louça, limpe os resíduos alimentares maiores. Todos os restos queimados ou colados devem ser previamente eliminados.

A sua máquina dispõe de dois cestos para um serviço de 12 pessoas (140 peças) segundo a norma DIN 44990 (fig. 10, 11). Orientar sempre o interior da louça para baixo. Preste atenção para que nenhuma peça esconda outra e que não haja nenhuma obstrução para a aspersão. Verifique após o carregamento a livre rotação dos braços de aspersão. Nenhuma peça deve ultrapassar os cestos.

Cesto inferior (fig. 8 - 9 - 11)

Disponha a louça de maneira a que a água possa circular livremente e chegar a todos os utensílios. (Evite pratos juntos, sobrepostos).

Este cesto destina-se mais concretamente a : pratos, talheres, travessas, frigideiras, e tachos.

Coloque as travessas e as frigideiras de maior diâmetro nos lados.

Evite intercalar os pratos rasos e de sopa.

Disponha de preferência juntos os pratos do mesmo tamanho. Coloque os pratos rasos

atrás, na zona dos picos altos.

Assegure-se que nenhum objecto impeça a rotação dos braços de lavagem (cabo de frigideira, talheres ou travessas demasiado grandes).

Os cestos para os talheres são corrediços e podem ser dispostos em qualquer lugar do cesto inferior oferecendo-lhe assim a facilidade de efectuar carregamentos diversos em função das peças de louça.

As grelhas amovíveis estão à sua disposição se deseja um carregamento dos talheres ordenado. Para uma lavagem óptima, pode utilizar essas grelhas de separação.

Os talheres (fig. 13)

• Oriente-os com o cabo para baixo.
• Separe a prata dos outros metais utilizando a grelha de separação para arrumar as colheres mais pequenas.

Cesto superior (fig. 10 - 12)

Este cesto destina-se mais particularmente a receber : os copos, as chávenas, os pequenos recipientes, as saladeiras pequenas, as tigelas, os pratos das chávenas etc.

Arrume os copos de maneira a limitar os pontos de contacto. Oriente a parte de cima dos copos, das chávenas das tigelas para baixo.

Arrume a louça de maneira metódica para ganhar lugar (fila de copos, de chávenas, de tigelas).

Tem a possibilidade de retirar o tabuleiro amovível de maneira a aproveitar o máximo de lugar.

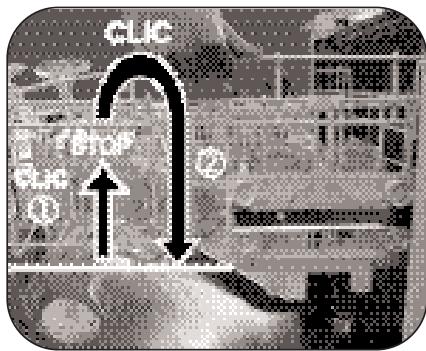

O carregamento de travessas grandes no cesto inferior necessita a regulação do cesto superior em posição alta. A regulação pode ser efectuada com o cesto carregado.

① Regulação em POSIÇÃO ALTA : Levantar lentamente o cesto até ouvir o primeiro clic de cada lado.

Regulação em POSIÇÃO BAIXA : Levantar bem o cesto dos dois lados (clic) e acompanhá-lo em seguida para baixo.

Assegure-se de que a regulação das duas corrediças está à mesma altura.

Peças não apropriadas para a lavagem em máquina :

• As tábuas de madeira para cortar.
• Os objectos em estanho e em cobre.
• A louça e copos colados.
• Os utensílios em aço inoxidável.
• Os talheres com cabos de madeira, de osso ou de nácar.
• Porcelana antiga ou pintada à mão.
  Quando comprar louça, copos, talheres, peça confirmação se eles são apropriados para serem lavados à máquina.

Nota importante : Por razões de segurança recomendamos colocar as facas de mesa bicudas com a ponta para baixo nos cestos para os talheres.

As facas com uma lâmina comprida e outros utensílios de cozinha pontiagudos devem ser colocados horizontalmente no cesto superior.

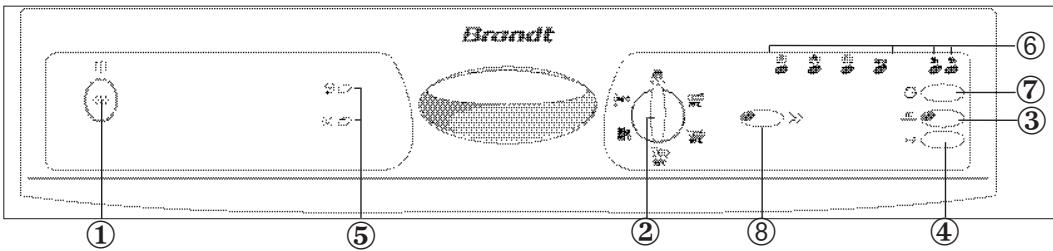

Apresentação da sua máquina de lavar loiça

Brandt ① ⑤ ② ⑧ ④ ⑥ ⑦ ③

① MARCHA/PARAGEM: Premir esta tecla para colocar a sua máquina de lavar loiça sob tensão.
② BOTÃO DE PROGRAMAS: Rodar este botão para escolher o programa.
③ TECLA DE OPÇÃO: Premir esta tecla se desejar uma secagem condensador.
④ INÍCIO/ANULAÇÃO: Premir esta tecla. O programa começa. Manter esta tecla premida durante 2 segundos. O programa anula-se.
⑤ SINAIS LUMINOSOS INDICADORES: Indicam-lhe a falta de produtos: Sal regenerador. Produto de enxaguamento.
⑥ INDICADORES PROGRAMA: Indicam-lhe o desenrolar do programa, o tempo de início diferido e a regulação da dureza da água.
⑦ INÍCIO DIFERIDO: Premir esta tecla para diferir o início do programa.
⑧ TECLA RÁPIDA : Premir esta tecla se desejar uma lavagem rápida.

	Água*	Electricidade
Intensivo 70°C	17/18 L.	1,80 kWh
Normal 60°C	17/18 L.	1,70 kWh
Ecológico 55°C	17/18 L	1,55 kWh
Bio 50°C	18 L.	1,24 kWh
Frágil 45°C	17/18 L.	1,25 kWh
Enxaguamento	5 L.	0,10 kWh

*conforme a secagem

Estes valores referem-se a condições normais de utilização. Podem variar em função da carga, da temperatura, da dureza da água ou da tensão de alimentação.

① Colocação sob tensão da sua máquina de lavar loiça

Após ter colocado o seu aparelho sob tensão e escolhido o programa, premir a tecla “Início”.

Os sinais luminosos do desenrolar do programa acendem-se um de cada vez em função do avanço do programa.

② Seleção de um programa clássico

Após ter colocado a sua máquina de lavar loiça sob tensão, posicionar o botão de programas na posição escolhida.

Os sinais luminosos do desenrolar do programa acendem-se um de cada vez em função do avanço do programa.

Enxaguamento

Este ciclo muito curto, sem utilização de detergente, permite molhar a sua loiça à espera de lavagem se deve ser lavada no dia seguinte ou dois dias depois.

Intensivo 70°C

Recomendado para uma loiça muito suja com uma grande quantidade de resíduos secos e aderentes: gordura, molho, sujidades cozidas, fritos, gratinado... Loiça de todos os dias e loiça de cozedura.

Normal 60°C

Recomendado para a loiça suja com uma quantidade normal de resíduos secos e aderentes: loiça de todos os dias.

Este programa é particularmente adaptado ao detergente "em pó ou líquido".

Eco 55°C

Recomendado para a loiça suja com uma quantidade normal de resíduos secos e aderentes: loiça de todos os dias.

Este programa é particularmente adaptado para o detergente "pastilha".

Bio 50°C

Recomendado para a loiça pouco suja, sem gordura com uma fraca quantidade de resíduos pouco aderentes: serviço de café, de sobremesa ou loiça de todos os dias.

Bio 50°C + tecla "secagem condensador" - selecionada

Programa económico a baixa temperatura adaptado a todos os casos de sujidade da sua loiça. Para compensar o fraco consumo de energia - baixa temperatura - a lavagem é prolongada. Por conseguinte, a utilização deste programa é aconselhada à noite.

Frágil 45°C

Recomendado para a loiça frágil e pouco suja com uma fraca quantidade de resíduos pouco aderentes: copos ou porcelana que suporta mal as temperaturas elevadas.

④ Início do ciclo de lavagem

Após ter efectuado a sua programação, premir a tecla “Início”.

Esta tecla não fica premida.

O programa começa imediatamente se não seleccionou um início diferido (sinais luminosos 3 e 9 h apagados).

⑦ Seleção de um Início diferido do programa

Após ter seleccionado o programa premir a tecla “Início diferido”.

Se deseja atrasar o programa de 3 h, o sinal luminoso correspondente acende-se.

Premir novamente para 9h (o facto de premir novamente após 9h, selecciona um início imediato).

Premir a tecla "Início".

O sinal luminoso 3h ou 9h fica aceso até que o programa comece.

Anulação de um programa

Premir a tecla “Início” durante 2 segundos consecutivos. O programa pára, o sinal luminoso do desenrolar apaga-se e o sinal luminoso “Stop” acende-se.

Fim de programa

O programa está terminado quando o sinal luminoso “Stop” está aceso.

Pode então retirar a sua loiça.

O programa e a opção “Secagem

condensador" - selecionados ficam memorizados no fim do ciclo.

Se desejar anular a opção premir novamente a tecla. O sinal luminoso apaga-se.

Seleção de uma opção ③ ⑧

Escolha primeiramente um programa de lavagem (posição de 70°C a 45°C). O programa escolhido adaptar-se-á à opção de lavagem seleccionada. Premir a tecla de opção escolhida. O sinal luminoso associado a essa tecla acende-se.

Apaga-se no fim do ciclo.

Se desejar anular a opção escolhida, premir novamente a tecla, o sinal luminoso apaga-se.

Pode então se necessário seleccionar uma opção nova.

⑧ Rápido

Programa rápido recomendado para a loiça pouco suja, sem gordura ou composta de peças frágeis.

③ Opção “SECAGEM CONDENSADOR”

Para completar a secagem das diferentes peças de loiça, a sua máquina de lavar loiça é dotada de um sistema de secagem condensador.

Este procedimento permite-lhe obter uma secagem completa da sua loiça, sem vapor na abertura da porta.

Os sinais luminosos indicadores de falta de produtos iluminam-se quando o aparelho fica sob tensão.

sal : Ⓧ Ilumina-se quando é necessário colocar sal. Após um enchimento de sal regenerador, pode ficar aceso até que o sal fique

suficientemente dissolvido, geralmente após um ciclo (ou se o enchimento não está completo – ver enchimento página 44) por exemplo na colocação em serviço com a amostra.

Nota : No caso de uma água particularmente suave e que não necessita a utilização de sal regenerador, este sinal fica iluminado.

produto abrilhantador : ✉ Ilumina-se com a porta entreaberta, quando é necessário juntar produto abrilhantador (ver enchimento página 45).

Lavagem económica e ecológica

Não lave previamente a sua louça à mão.

Explore completamente as capacidades da sua máquina. A lavagem será económica e ecológica.

Escolha sempre o programa de lavagem adaptado ao tipo de louça e em função do seu grau de sujidade.

Evite as dosagens excessivas de detergentes, de sal regenerador e abrilhantador. Observe as recomendações inscritas neste manual (páginas 45, 46 e 47) bem como as indicações mencionadas nas embalagens dos produtos.

Assegure-se da boa regulação do amaciador da água (ver página 44).

A sua máquina de lavar louça está munida de um microfiltro pulsado que se limpa automaticamente para filtrar em permanência as microsujidades em suspensão no banho de lavagem.

O microfiltro e o filtro principal não se desmontam porque são limpos em permanência pelos braços de aspersão.

ENTRETANTO :

- limpar regularmente o reservatório de detritos. Para isso:

Fig.14 ① Puxar para cima a pega do reservatório de detritos.

• limpar o recipiente de esvaziamento (3 a 4 vezes por ano). Para isso:
  Fig.14 ② Retirar o recipiente de esvaziamento empurrando a lingueta para trás e em seguida para cima.
• Retirar os resíduos com uma escova.
• Limpar com água corrente.
• Colocar novamente no seu compartimento prestando atenção em fixar no máximo.

Proceda à limpeza se necessário :

• Da parte superior dos filtros, dos contornos da porta, da junta da porta, com uma esponja húmida para eliminar qualquer depósito eventual.
• Para o aro e o painel de comando, utilize unicamente água com sabão.

Não empregar pós abrasivos, esponjas metálicas, e produtos à base de álcool ou diluente.

Utilize de preferência um pano ou uma esponja.

- Pode utilizar, no caso de uma máquina com porta em inox, produtos do comércio adaptados para inox. Para a sua utilização, consulte as indicações do fabricante do produto.

Todos os anos

Para garantir durante muitos anos o bom funcionamento do seu aparelho, pense em limpálo uma ou duas vezes por ano efectuando um programa intensivo vazio com um produto de limpeza especial para máquinas de lavar louça vendido no comércio.

Paragem prolongada

Limpe completamente o seu aparelho, em seguida desligue a alimentação eléctrica e feche a torneira de entrada de água.

Indicações para o laboratório de ensaios

TESTES COMPARATIVOS Função “secagem condensador” activada.

IEC 436 DIN 44990 : Programa Normal 60°C

EN 50242 : Programa Bio 50°C

• Capacidade : serviço de mesa para 12 pessoas conforme : FIG. 10-11
• Regulação distribuidor de produto abrilhantador : 2

• Quantidade de detergente : 30 g. detergente B

• É imperativo efectuar uma regulação do amaciador imediatamente superior à recomendada, em função da dureza da água, para ter em conta a ausência de fosfato no detergente normalizado.

• Se existir alterações em relação aos testes comparativos segundo EN 50242 sobre o grau de sujidade, o tipo de loiça e talheres etc..., contacte o fabricante do aparelho antes do início dos testes.

Ajuste electrónico da dureza da água

Antes de qualquer operação, regule o cursor macânico na posição 5 (ver parágrafo regulação do amaciador).

Mantendo a tecla “secagem condensador” premida, prima a tecla “Início” |→.

A selecção da gama de dureza fica então indicada pelos sinais de decurso de programa, consoante a correspondência seguinte

Para mudar a zona, deixar e premir a tecla de "Início" mantendo sempre a tecla "secagem condensador" premida.

Sinal luminoso aceso fixo ou pisca	Dureza da água (em graus franceses de dureza)	necessidade em sal	Número de lavagens entre 2 enchimentos (aproxima damente)
Lavagem fixo 📊	0 à 10°F	NÃO
Enxaguar fixo 📊	10 à 25°F	SIM	20
Secagem fixo 📊	25 à 40°F	SIM	30
Lavagem pisca 📊	40 à 55°F	SIM	50
Enxaguar pisca 📊	55 à 70°F	SIM	120
Secagem pisca 📊	à 70°F	SIM

Anomalias de funcionamento	Controlo / Causa possível
A máquina de lavar louça não funciona.	-Verificar a tomada de corrente.-Verificar o fecho da porta.-Verificar a abertura da torneira de entrada de água.-Verificar se o botão “início diferido” está em “0”. (conforme o modelo)
Lavagem má (ou depósitos)	-Escolher um programa mais adaptado à sujidade.-Assegurar-se de que nenhuma peça impede a passagem da água. Preste atenção à disposição da louça.-Utilizar exclusivamente um produto de lavagem especial para máquinas de lavar louça.-Verificar a limpeza do dispositivo de escoamento, dos filtros, dos braços das juntas e do contorno da porta.-Limpar o filtro.-Preste atenção à disposição da louça.-Verificar a livre rotação dos braços de lavagem.
Manchas de gordura	-Aumente a dose de produto de lavagem.-Utilize um novo pacote de produto de lavagem.-Escolha um programa mais adaptado.
Manchas de calcário	-Verifique se se trata de calcário (limpeza com vinagre). Se for o caso :-Verifique o enchimento do reservatório de sal.-Verifique a dureza da água.-Aumente a regulação do amaciador.
Os copos estão opacos	-Uma água demasiado suavizada é agressiva para os copos :-Verifique se um amaciador não está instalado na sua rede.Verifique a dureza da água.-Diminua a regulação do amaciador e se necessário suprima o sal regenerador.
Manchas de sal (gosto salgado na louça)	-Complete com água o reservatório de sal e encha se necessário.Feche novamente a tampa correctamente.
Prata negra, picada ou amarelada	-Retire à prata os resíduos alimentares imediatamente após utilização.-Separe a prata dos outros metais.-Escolha um produto de lavagem recomendado para prata.
Manchas de ferrugem nas lâminas das facas	-Utilize facas que se possam lavar na máquina de lavar louça-Retire o obturador de sifão.
A máquina não escoa	-Verifique se o tubo de escoamento não está preso, nem curvado, nem esmagado.-Deslocou o seu aparelho e nessa ocasião pode tê-lo empurrado para trás. Para arrancar novamente a bomba : retire o tubo de escoamento, estenda-a no chão a extremidade dentro dum recipiente ; inicie um programa, o escoamento deve começar.
Se apesar destas indicações, tem ainda problemas, dirija-se ao seu revendedor ou ao nosso Serviço Após Venda.	Corte então o “Funcionamento/Paragem”, coloque novamente o tubo de escoamento no lugar e inicie novamente o seu programa.
Mencione o tipo de aparelho, o número de série ou o número mencionado na placa sinalética (no interior da porta).Evitará assim prazos de espera e	Este aparelho corresponde às normas de segurança em vigor. As reparações eventuais devem ser efectuadas por pessoas qualificadas. As reparações efectuadas por pessoas não qualificadas podem provocar perigos para o utilizador.

1

GB

A foto acima, com o cesto inferior retirado, permite-lhe visualizar os principais elementos descritos neste manual de utilização.

1 - Cesto superior
2 - Distribuidor de produto de lavagem
3 - Reservatório de sal regenerador
4 - Microfiltro automático
5 - Placa sinalética (Referência S.A.V.)
6 - Braço de aspersão inferior
7 - Filtró principal
8 - Colector de detritos
9 - Distribuidor de produto para enxaguar

NL

Protecção contra deteriorações provocadas pela água

- A segurança anti-transbordamento. Este sistema activa automaticamente a bomba de escoamento se o nível de água na cuba atinge uma altura anormal.

NL
