Tipo de produto	Forno micro-ondas de convecção
Marca	Merrychef
Modelo	Eikon E5
Dimensões externas (A x L x P)	642 x 711 x 705 mm
Dimensões internas (A x L x P)	258,4 x 495 x 363,5 mm
Volume da cavidade	44,4 litros
Potência micro-ondas	1400 W
Potência convecção	3,2 kW
Alimentação elétrica	208-240 V, 60 Hz, 6,2 kW
Peso líquido	94,0 kg
Tela de comando	Tela touch easyTOUCH
Número de programas	Até 1024 programas
Programação em várias etapas	Até 6 etapas por programa
Funções de cozimento	Micro-ondas, convecção, combinada, velocidade do ventilador variável
Filtro de ar	Lavável, localizado na parte inferior do painel frontal
Filtro de gordura	Metálico, cobrindo o ventilador de convecção
Conversor catalítico	Presente (dependendo do modelo), limpa odores
Limpeza	Agente não cáustico recomendado, enxágue abundante
Segurança	Travamento da porta, aterramento, desligamento automático
Conectividade	Porta USB MenuConnect para atualização de programas
Temperatura ambiente de serviço	Inferior a 40 °C
Nível de ruído	Menos de 70 dB(A)
Utilização	Uso profissional, fast food

Perguntas frequentes - Eikon E5 Merrychef

Como ligar o forno Merrychef Eikon E5?

Pressione o interruptor liga/desliga localizado no painel frontal. A tela touch easyTOUCH acende e exibe o número de série, depois o menu principal.

Posso usar utensílios metálicos neste forno?

As bandejas metálicas são permitidas apenas quando colocadas sobre a grade de vidro. Nunca use recipientes metálicos no modo micro-ondas apenas. Evite decorações metálicas na cerâmica.

Como limpar o filtro de ar?

Remova o filtro de ar localizado na parte inferior do painel frontal. Lave-o com água quente e sabão, enxágue abundantemente e seque-o antes de recolocá-lo. O forno não funcionará sem filtro.

O que fazer se o forno exibir um código de erro?

Anote o código de erro exibido na tela e contate um agente de serviço autorizado Merrychef. Os códigos indicam uma falha que requer intervenção profissional.

Como programar uma receita em várias etapas?

Acesse o modo Desenvolvimento. Crie um novo programa e adicione até 6 etapas. Para cada etapa, ajuste o tempo, a temperatura, a potência micro-ondas e a velocidade do ventilador. Salve o programa com um nome e um símbolo.

É possível cozinhar sem micro-ondas?

Sim, o forno pode funcionar no modo convecção apenas. Desative a potência micro-ondas nas configurações do programa. Use recipientes adequados ao calor.

Como alterar a temperatura do forno?

Na tela inicial, selecione o símbolo Temperatura. Escolha a temperatura desejada entre as opções exibidas. O forno pré-aquece e mostra a progressão. Um asterisco indica a temperatura atual.

O que fazer em caso de fumaça dentro do forno?

Desligue imediatamente o forno pelo interruptor. Feche o disjuntor elétrico. Deixe a porta fechada para sufocar as chamas. Não abra a porta até que a fumaça desapareça.

Posso empilhar este forno com outro modelo?

O modelo E5 não pode ser empilhado (0 empilhamento). Apenas o modelo e4 pode com um kit. Sempre coloque o forno sobre uma superfície plana e estável.

Como usar a função Press & Go?

No menu principal, selecione 'Press & Go'. Escolha um item predefinido. O forno inicia o cozimento com os parâmetros salvos. Você pode personalizar a lista através do ícone de revisão.

MANUAL DE UTILIZADOR Eikon E5 Merrychef

Guia Rápido de Introdução

INFORMAÇÕES IMPORTANTES - LEIA ANTES DE USAR - GUIA COMPLETO DISPONÍVEL NO SITE DA MERRYCHEF

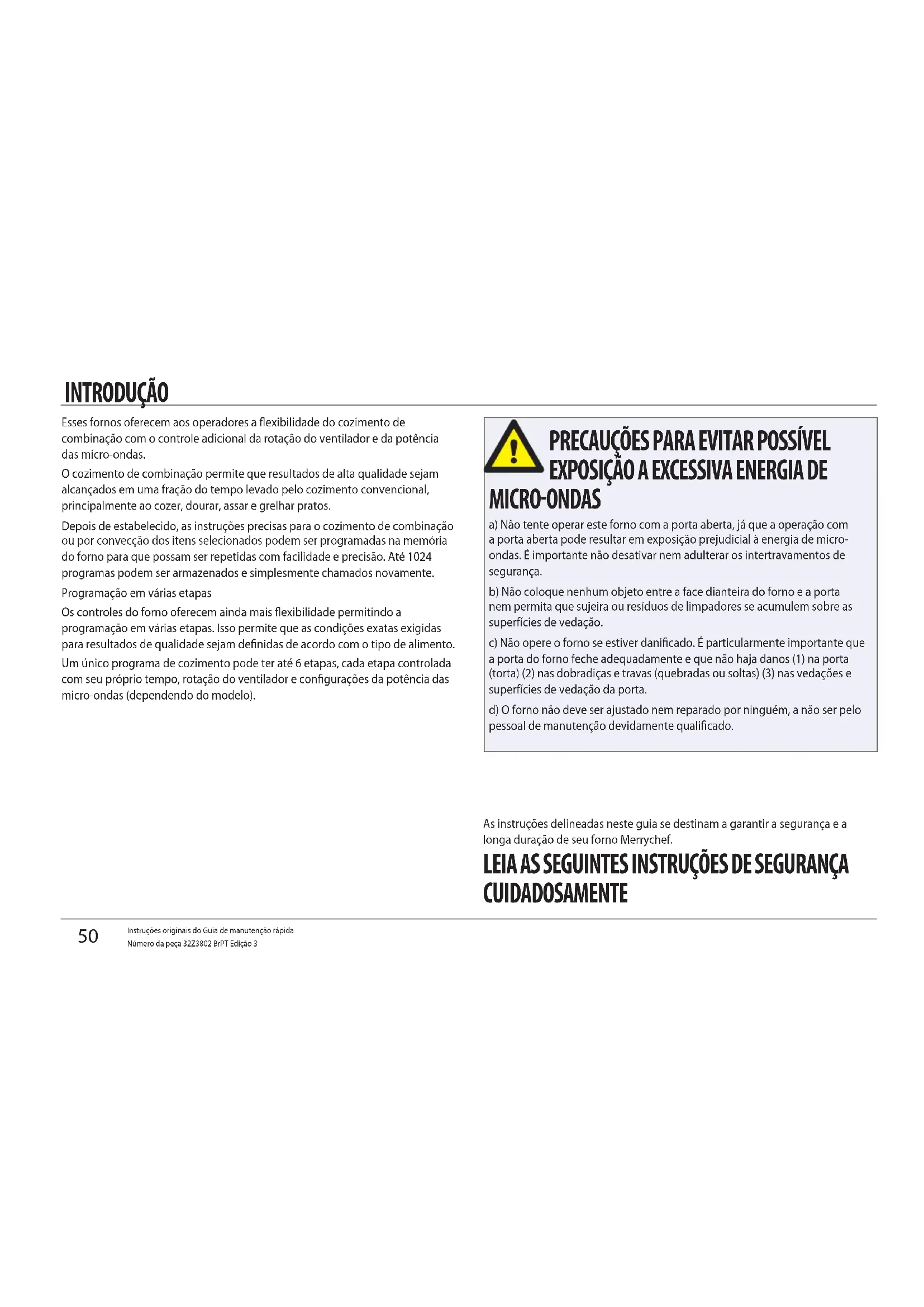

Esses fornos oferecem aos operadores a flexibilidade do cozimento de combinação com o controle adicional da rotação do ventilador e da potência das micro-ondas.

O cozimento de combinação permite que resultados de alta qualidade sejam alcançados em uma fração do tempo levado pelo cozimento convencional, principalmente ao cozer, dourar, assar e grelhar pratos.

Depois de estabelecido, as instruções precisas para o cozimento de combinação ou por convecção dos itens selecionados podem ser programadas na memória do forno para que possam ser repetidas com facilidade e precisão. Até 1024 programas podem ser armazenados e simplesmente chamados novamente.

Programação em várias etapas

Os controles do forno oferecem ainda mais flexibilidade permitindo a programação em várias etapas. Isso permite que as condições exatas exigidas para resultados de qualidade sejam definidas de acordo com o tipo de alimento.

Um único programa de cozimento pode ter até 6 etapas, cada etapa controlada com seu próprio tempo, rotação do ventilador e configurações da potência das micro-ondas (dependendo do modelo).

PRECAUÇÕES PARA EVITAR POSSÍVEL EXPOSIÇÃO A EXCESSIVA ENERGIA DE

MICRO-ONDAS

a) Não tente operar este forno com a porta aberta, já que a operação com a porta aberta pode resultar em exposição prejudicial à energia de microondas. É importante não desativar nem adulterar os intertravamentos de segurança.
b) Não coloque nenhum objeto entre a face dianteira do forno e a porta nem permita que sujeira ou resíduos de limpadores se acumulem sobre as superfícies de vedação.
c) Não opere o forno se estiver danificado. É particularmente importante que a porta do forno feche adequadamente e que não haja danos (1) na porta (torta) (2) nas dobradiças e travas (quebradas ou soltas) (3) nas vedações e superfícies de vedação da porta.
d) O forno não deve ser ajustado nem reparado por ninguém, a não ser pelo pessoal de manutenção devidamente qualificado.

As instruções delineadas neste guia se destinam a garantir a segurança e a longa duração de seu forno Merrychef.

LEIA AS SEGUINTES INSTRUÇÕES DE SEGURANÇA CUIDADOSAMENTE

ÍNDICE

INFORMAÇÕES IMPORTANTES LEIA ANTES DE USAR

Os usuários são advertidos de que a manutenção e os reparos devem ser realizados por um agente de manutenção autorizado da Merrychef usando as peças de reposição originais da Merrychef. A Merrychef não terá obrigação com relação a qualquer produto que tenha sido instalado, ajustado ou operado indevidamente ou que não tenha recebido manutenção de acordo com os códigos nacionais e locais ou com as instruções fornecidas com o produto, ou qualquer produto que tenha seu número de série desfigurado, apagado ou removido, ou que tenha sido modificado ou reparado por agentes de manutenção não autorizados. Para obter uma lista de agentes de manutenção autorizados, consulte o verso deste folheto. As informações contidas neste documento (incluindo as especificações de design e peças) podem ser substituídas e estarem sujeitas a alteração sem comunicação.

Este é somente um Guia Rápido de Introdução. Para obter mais informações, consulte as instruções pertinentes de instalação e operação disponíveis em www.merrychef.com

O mostrador, o layout e os ícones da tela easyToUCH mostrados aqui se destinam apenas a fins de orientação e não se destinam a ser uma representação exata dos fornecidos com o forno.

INTRODUÇÃO 50

SEGURANÇA E NORMAS

INSTRUÇÕES IMPORTANTES DE SEGURANÇA 52

PRECAUÇÕES A SEREM OBSERVADAS 54

UTENSÍLIOS DE COZIMENTO ADEQUADOS 55

PRINCIPAIS RECURSOS 56

DETALHES DO PRODUTO

ESPECIFICAÇÕES TÉCNICAS 58

Especificações 58

Número de Série (Placa de Especificações): 58

INSTALAÇÃO 59

LOCALIZAÇÃO E POSICIONAMENTO DO FORNO 59

FUNCIONAMENTO E CONTROLES

GUIA RÁPIDO DE INTRODUÇÃO: MANUTENÇÃO RÁPIDA NO FORNO 60

INICIALIZAÇÃO 60

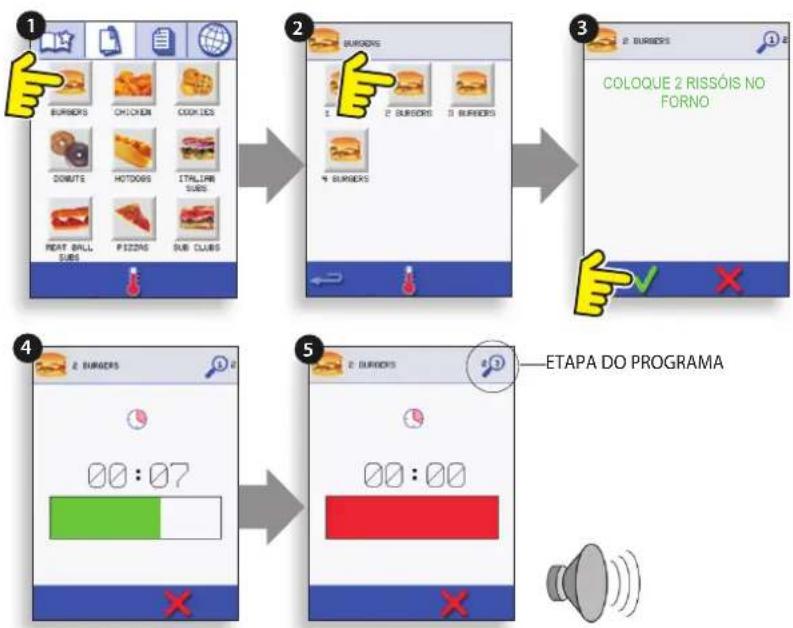

COMO USAR UM PROGRAMA DE COZIMENTO 61

GUIA OPERACIONAL: FORNO DE SERVIÇO COMPLETO 62

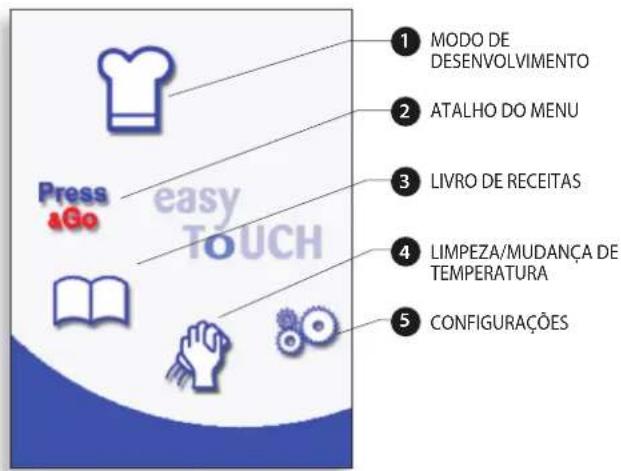

TELA DO MENU PRINCIPAL E DO TECLADO easyToUCH 62

PRESS & GO 63

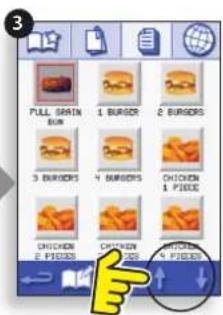

COMO USAR UM PROGRAMA DO LIVRO DE RECEITAS 64

SCREEN SAVER 65

COMO ALTERAR A TEMPERATURA DO FORNO 65

LIMPEZA E MANUTENÇÃO

RESFRIAMENTO DO FORNO ANTES DA LIMPEZA 66

Resfriamento do forno 66

Preparação para limpar o forno 66

INSTRUÇÕES DE LIMPEZA do forno frio e3 67

INSTRUÇÕES DE LIMPEZA do forno frio e4 68

INSTRUÇÕES DE LIMPEZA do forno frio e5 68

LOCALIZAÇÃO DE FALHA

TABELA DÊ DETECÇÃO DE FALHAS 71

INSTRUÇÕES IMPORTANTES DE SEGURANÇA

Ao usar aparelhos elétricos, é necessário seguir precauções básicas de segurança, inclusive as seguintes:

AVISO Para reduzir o risco de queimaduras, choque elétrico, incêndio, lesões pessoais ou exposição a excessiva energia de micro-ondas:

1. Leia todas as instruções antes de usar o aparelho.
2. Leia e siga as 'PRECAUÇÕES PARA EVITAR POSSÍVEL EXPOSIÇÃO A EXCESSIVA ENERGIA DE MICRO-ONDAS' específicas, encontradas na página Introdução.
3. Este aparelho deve ser aterrado. Conecte somente a uma tomada devidamente aterrada. Consulte 'INSTALAÇÃO ELÉTRICA'.

4. Instale ou coloque este aparelho somente de acordo com as instruções de instalação fornecidas.

5. Alguns produtos, como ovos inteiros e recipientes selados (jarras fechadas, por exemplo), podem explodir e não devem ser aquecidos neste forno.

6. Use este aparelho somente para seu uso pretendido, conforme descrito no manual. Não use produtos químicos corrosivos ou vapores neste aparelho. Este tipo de forno é projetado especificamente para aquecer, cozinhar ou secar alimentos. Não foi projetado para uso industrial ou laboratorial.

7. Este aparelho não deve ser usado por crianças.

8. Não opere este aparelho se tiver um cabo ou conector danificado, se não estiver funcionando adequadamente ou se tiver sido danificado ou tiver sofrido uma queda.

9. Este aparelho deve receber manutenção apenas por pessoal de manutenção qualificado. Entre em contato com a assistência técnica autorizada mais próxima para exames, reparos ou ajustes.

10 Não cubra nem bloqueie nenhuma abertura no aparelho, incluindo os respiros/filtros de ar e a saída de vapor.

11 Não armazene este aparelho ao ar livre. Não use este produto perto de água, por exemplo, perto de uma pia de cozinha, em um porão úmido ou perto de uma piscina e similares.
12. Não mergulhe o cabo ou o conector na água.
13. Mantenha o cabo afastado de superfícies aquecidas.
14. Não deixe o cabo pendurado sobre a borda da mesa ou do balcão.
15. Ou:
i) Ao limpar superfícies da porta e do forno que vêm juntas no fechamento da porta, use somente sabões não abrasivos neutros ou detergentes aplicados com uma esponja ou pano macio.
ii) Quando são fornecidas instruções de limpeza em separado, consulte as instruções de limpeza da superfície da porta.
16. Para reduzir o risco de incêndio na cavidade:
i) Não cozinhe os alimentos demasiadamente. Vigie cuidadosamente o aparelho se for colocado papel, plástico ou outros materiais combustíveis no interior do forno para facilitar o cozimento.
ii) Remova os fechadores de fio trançado dos sacos de papel ou de plástico antes de colocá-los no forno
iii) Se os materiais no interior do forno entrarem em combustão, mantenha a porta do forno fechada, desligue-o e desconecte o cabo de alimentação, ou desligue a alimentação no painel de fusíveis ou de disjuntores.
iv) Não use a cavidade para fins de armazenamento. Não deixe produtos de papel, utensílios de cozimento ou alimentos na cavidade quando não estiver em uso.

1. Líquidos, como água, café ou chá, podem ficar superaquecidos, além do ponto de ebulição, sem que isso seja evidente. A formação de bolhas ou a ebulição nem sempre estão visíveis quando o recipiente é removido do forno micro-ondas. ISSO PODE RESULTAR EM LÍQUIDOS MUITO QUENTES ENTRANDO EM EBULIÇÃO REPENTINAMENTE QUANDO O RECIPIENTE FOR MOVIMENTADO OU QUANDO UM UTENSÍLIO FOR INSERIDO NO LÍQUIDO.
2. NÃO opere usando somente micro-ondas ou função de combinação sem alimentos ou líquidos no interior do forno, pois isso pode resultar em superaquecimento e causar danos.
3. NUNCA remova a parte externa do forno.
4. NUNCA remova nenhuma peça interna fixa do forno.
5. NUNCA adultere o painel de controle, a porta, as vedações ou qualquer outra parte do forno.
6. NÃO obstrua os respiros/filtros de ar nem a saída de vapor.
7. NUNCA pendure panos de prato ou toalhas sobre nenhuma parte do forno.
8. Se as vedações da porta estiverem danificadas, o forno deve ser reparado por um Agente de Manutenção aprovado.
9. Se o cabo de alimentação estiver danificado de algum modo, ele DEVE ser substituído por um Agente de Manutenção aprovado.
10. Ao lidar com líquidos, alimentos e recipientes quentes, é necessário tomar cuidado para evitar escaldaduras e queimaduras.
11. Ao aquecer os líquidos usando somente micro-ondas ou uma função de combinação, o conteúdo deve ser mexido antes do aquecimento para evitar a ebulição violenta.

12. As mamadeiras e os potes de alimentos infantis não devem ser aquecidos com este aparelho.

13. Nunca use o forno para aquecer álcool, por exemplo, Brandy, rum etc. Alimentos que contêm álcool podem pegar fogo mais facilmente se forem superaquecidos, tome cuidado e não deixe o forno sem supervisão.

14. Nunca tente fazer frituras em óleo no forno.

15. O aparelho não se destina ao uso por crianças ou pessoas enfermas sem supervisão.

16. As crianças devem ser supervisionadas para garantir que não brinquem com o aparelho.

GUARDE ESTAS INSTRUÇÕES

Instruções originais do Guia de manutenção rápida

Número da peça 32Z3802 BrPT Edição 3

PRECAUÇÕES A SEREM OBSERVADAS

1. Leia este manual antes de usar seu forno.
2. Da mesma forma que todos os aparelhos elétricos, é prudente inspecionar todas as conexões elétricas no mínimo uma vez por ano.
3. O interior do forno e as vedações da porta devem ser limpos frequentemente, seguindo as instruções descritas na seção Limpeza. Deixar de fazer isso pode resultar em uma situação perigosa.
4. Desligue o forno no final de todas as sessões de cozimento desse dia.
5. O forno não deve ser usado para secar tecidos.
6. Como ocorre com qualquer aparelho de cozimento, é necessário tomar cuidado para evitar a combustão dos itens dentro do forno.
7. Os alimentos em recipientes combustíveis de plástico ou papel devem ser transferidos para recipientes à prova de micro-ondas/forno para evitar a possibilidade de ignição.

Se for percebida fumaça:

Desligue •

Isole a alimentação elétrica •

Mantenha a porta fechada para extinguir eventuais • chamas

1. Os itens devem ser desembalados ao usar as funções de convecção e combinação.
2. Os ovos nas cascas e ovos cozidos inteiros não devem ser aquecidos no forno, pois podem explodir.
3. Alimentos com pele, por exemplo, batatas, maçãs, salsichas etc., devem ser perfurados antes do aquecimento.
4. Os alimentos não devem ser aquecidos em um recipiente completamente selado já que o acúmulo de vapor pode fazê-lo explodir.
5. O excesso de gordura deve ser removido durante o 'assamento' e antes de levantar recipientes pesados do forno.
6. Em caso de quebra ou estilhaçamento de vidros dentro do forno, certifique-se de que os alimentos estejam totalmente livres de partículas de vidro. Se estiver em dúvida, descarte qualquer alimento que estava no forno no momento da quebra.
7. NÃO tente operar o forno com: objeto preso na porta, que não feche adequadamente, dobradiça, trava, superfície de vedação ou porta que esteja danificada, ou sem alimentos no forno.

UTENSÍLIOS DE COZIMENTO ADEQUADOS

As instruções do Fabricante devem ser verificadas para determinar a adequação dos recipientes individuais ou utensílios usando cada uma das funções de cozimento. A tabela a seguir fornece as diretrizes gerais:

Recipientes resistentes ao calor
Vidro temperadoCerâmica vitrificadaCerâmica(porcelana/barro/chinesa etc.)	√√√	Não use itens com decoração metálica.
Bandejas metálicas e de chapa
Bandejas metálicasNÃO USE NENHUM OUTRO RECIPIENTE METÁLICO OU DE CHAPA	√	As bandejas metálicas só podem ser usadas se colocadas sobre a PRATELEIRA DE VIDRO na cavidade do forno. Nota: Não cozinha o alimento diretamente na cremalheira vítreo do esmalte.
Recipientes plásticos
Recipientes plásticos de dupla utilidade que podem ir ao forno	√	(até determinadas temperaturas) já estão disponíveis.Consulte as instruções do fabricante antes de usar.
Descartáveis
NAO USECombustíveis (papel/papelão etc.)	✕
Outros utensílios
Etiquetas amarradasTalheresSondas de temperatura	✕✕✕	Nenhum utensílio de cozinha deve ser deixado no alimento enquanto ele estiver cozinhando no forno.

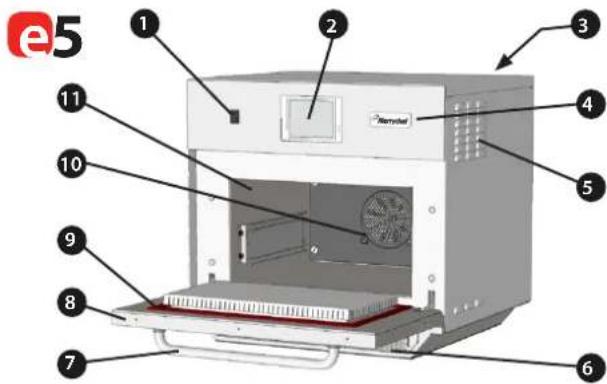

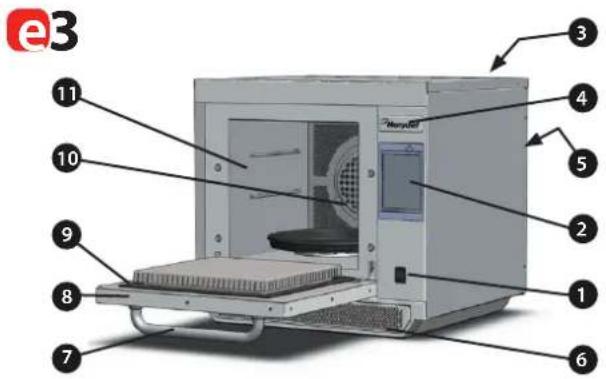

PRINCIPAIS RECURSOS

INTERRUPTOR LIGA/DESLIGA1

Quando ligada, a tela easyToUCH ilumina os controles do forno. Observação: desligar esse interruptor não isola o forno da alimentação elétrica.

PAINEL DE CONTROLE DA TELA easyToUCH2

Consulte os detalhes em 'OPERAÇÃO E CONTROLES'.

PLACA DE CLASSIFICAÇÃO3

Localizada no painel traseiro do forno, informa o número de série, tipo do modelo e especificações elétricas.

MenuConnect™ 4

Uma porta USB localizada sob a logomarca da Merrychef que permite alterações em programas armazenados no forno (Veja USB MenuConnect™ Manual do Usuário, e Operação e controles seção deste manual, para obter detalhes de programas de atualização forno).

SAÍDAS DE AR5

O ar usado para resfriar os componentes internos e o vapor da cavidade saem através dos respiros de saída de ar localizados na parte traseira do forno e do painel lateral do modelo e5. As saídas de ar devem ser mantidas livres de obstruções e não permitirão que a energia de micro-ondas escape para o ambiente.

O filtro de ar localizado na parte inferior traseira do forno é parte do sistema de ventilação e deve ser mantido livre de obstrução e ser limpo diariamente, conforme descrito em 'Limpeza e manutenção'. Observe que o forno não funcionará sem o filtro de ar instalado.

MAÇANETA DA PORTA7

É uma barra rígida que é puxada para baixo e no sentido contrário do forno para abrir.

PORTA DO FORNO8

É uma barreira de energia construída com precisão com três intertravamentos de segurança para micro-ondas. A porta deve ser mantida limpa (consulte 'LIMPEZA') e NÃO deve ser usada para apoiar objetos pesados.

VEDAÇÕES DA PORTA9

Garantem uma vedação estanque ao redor da porta. Devem ser mantidas limpas e verificadas regularmente em busca de sinais de danos. Ao primeiro sinal de desgaste, devem ser substituídas por um Agente de Manutenção aprovado pela Merrychef.

VENTILADOR DE CONVECÇÃO, FILTRO DE GORDURA E CONVERSOR 10 CATALÍTICO (dependente do modelo)

A grade metálica do filtro de gordura que cobre o ventilador de convecção deve ser mantida limpa e livre de detritos. É necessário tomar cuidado ao limpar essa área do forno, observando-se os diferentes requisitos do forno mostrados em 'Limpeza e manutenção', neste manual.

11 CAVIDADE DO FORNO

A cavidade do forno é construída em aço inoxidável e deve ser mantida limpa, seguindo-se as instruções de limpeza contidas na seção 'Limpeza e manutenção' deste manual.

e3 11 10 9 8 7 6 5 4 3 Meryll 1

e5 1 2 3 4 5 6 7 8 9 10 11

e4 1 2 3 4 5 6 7 8 9 10 11

ESPECIFICAÇÕES TÉCNICAS

Especificações

Descrição unidade		e3	e4	e5
Controles da tela sensível ao toque programas		1024	1024	1024
Temperatura operacional ambiente °C / °F		<40/104	<40/104	<40/104
AxLxP externas mm		551x598x622	591x584x750	642x711x705
AxLxP externas polegadas		21.7x23.5x24.5	23.3x23.0x29.5	25.3x28.0x27.8
AxLxP internas mm		319x332x325	218x375x312	258.4x495x363.5
AxLxP internas polegadas		12.6x13.1x12.8	8.6x14.8x12.3	10.17x19.49x14.31
Câmara de cozedura L (cu.pol.)		34.4 (2113)	25.5 (1566)	44.4 (2730)
Microondas da saída de potência Watts		700/1000	1500	1400
Convecção da saída de potência kW		3 (3/1.5 EE)	3.2	3.2
Suprimento de energia 50 Hz V		230	230	230
Suprimento de energia 60 Hz V		208 & 240 / 220	208 & 240 / 220	208 & 240 / 220
Suprimento de energia kW		3(EE) 4.3(XE) 4.7(XX)	7.0	6.2
Peso líquido do forno sem embalagem Kg (lb)		62.5 (138)	82.5 (182)	94.0 (207)
Nível de pressão sonora dB(A)		<70	<70	<70
Empilhamento (com kit) forno		0	1	0

Número de Série (Placa de Especificações):

Forno fabricado em junho de 2010 em Sheffield (Reino Unido), número de produção 12345.

Número do modelo: MODELO CONVECÇÃO MICRO-ONDAS TENSÃO HERTZ CONDUTOR PLUGUE COMUNICAÇÃO VERSÃO CLIENTE/

ACESSÓRIO PAÍS por exemplo, e4C S V MV 6 D F U 1 GM US (e4CSVMV6DFU1GMUS)

modelo e4C, 3200 W, 1500 W, 208 V, 60 Hz, 2P+GND (30 A), plugue NEMA 6-30P, moldado, USB, 1, General Market, EUA.

INSTALAÇÃO

LOCALIZAÇÃO E POSICIONAMENTO DO FORNO

Escolha um local afastado de grandes fontes de calor.

NÃO posicione de modo que o ar quente seja sugado de fritadeiras, grelhas, frigideiras, etc.

Uma barreira de calor da altura do forno deve ser instalada se estiver colocado perto de um queimador, forno ou fogão.

Coloque o forno sobre uma superfície plana permanente antiderrapante e não inflamável que esteja NIVELADO, ESTÁVEL e FORTE o suficiente para o forno e seu conteúdo.

Deixe uma folga mínima (A) de 2 pol. (50 mm) ao redor do forno para que o ar quente escape.

Deixe uma folga suficiente (B) na frente do forno para abrir a porta completamente.

Posicione o forno (modelos e4 & e5 somente) pelo menos 36 polegadas (916mm) de (c) acima do assoalho.

A entrada de ar está localizada na parte inferior dianteira do forno (1) e é importante que o fluxo de ar seja o mais frio possível e não preaquecido por outros aparelhos, como queimadores, fornos, fogões, fritadeiras, grelhas e frigideiras, já que isso deteriorá a vida útil e o desempenho do forno.

Não cole etiquetas/adesivos no forno diferentes dos aplicados ou aprovados pelo fabricante.

O forno não funcionará sem o FILTRO DE AR instalado corretamente em seu lugar.

PERIGO!

ESTE APARELHO DEVE SER ATERRADO. A FALHA EM FAZER ISSO PODE RESULTAR EM CHOQUE ELÉTRICO E MORTE.

O forno deve estar conectado a uma tomada devidamente instalada e aterrada. Se estiver em dúvida, consulte um eletricista qualificado.

Refira por favor o Web site www.merrychef.com de Merrychef para detalhes elétricos completos da instalação. Se você tiver o acesso ou exigir um esclarecimento mais adicional, contacte por favor um agente do serviço.

A A 1

A B U

Ao movimentar um forno, sempre observe e siga as exigências nacionais e locais quanto à elevação e movimentação de objetos pesados. Não use a maçaneta da porta do forno para elevá-lo.

Quando não estiver em uso, desconecte o forno eletricamente e armazene-o com segurança em um local seco e fresco, sem empilhar os fornos.

GUIA RÁPIDO DE INTRODUÇÃO: MANUTENÇÃO RÁPIDA NO FORNO

INICIALIZAÇÃO

1. Ligue o forno.

Faça todas as verificações de segurança relevantes e certifique-se de que o forno está limpo e vazio antes de pressionar o interruptor do forno para ativá-lo.

1. A tela easyToUCH se ilumina com o mostrador exibindo rapidamente o número de série e os dados do forno. Toque levemente na tela uma vez para congelar o mostrador, toque novamente para continuar.
2. Quando o forno estiver configurado com duas ou mais temperaturas de preaquecimento, uma opção é exibida.

As setas de rolagem na parte inferior da tela indicam que há mais opções de temperatura não mostradas na tela. Se necessário, use as setas de rolagem, em seguida selecione a temperatura necessária para iniciar o preaquecimento do forno.

1. Durante o preaquecimento, o mostrador exibe o andamento à medida que o forno se aquece até a temperatura configurada (para interromper o aquecimento do forno, toque no símbolo 'X' vermelho).
2. O forno está pronto para usar quando o 'LIVRO DE RECETAS' é exibido.

eiko TAP TO 100 250 275 DIGITAL NUMBERS INTERROMPER/ CANCELAR 250°C 250°C X

Cada grupo contém uma coleção de programas de cozimento.

ALTERE A TEMPERATURA DO FORNO (Opcional)

COMO USAR UM PROGRAMA DE COZIMENTO

Tomando todas as precauções necessárias para garantir que não se queime, abra a porta do forno para colocar o alimento no interior do forno quente e feche a porta.

1. Seleccione um grupo de programas, por exemplo, 'BURGER' para exibir os programas de cozimento individuais.
2. Seleção um programa de cozimento para começar, por exemplo, 2 BURGERS.
3. Siga as instruções se forem exibidas na tela.
4. Toque na marca verde para cozinhar.

O tempo de cozimento ocorre em contagem regressiva para cada etapa do programa.

1. Quando o programa terminar, uma barra vermelha será exibida, normalmente com um som audível. Abra a porta ou toque no 'X' vermelho para voltar ao programa de cozimento.

Observação: a abertura da porta do forno durante o cozimento interrompe o programa de cozimento e exibe um aviso. Fechar a porta sempre permite que o usuário continue ou cancele o programa de cozimento.

GUIA OPERACIONAL: FORNO DE SERVIÇO COMPLETO

TELA DO MENU PRINCIPAL E DO TECLADO easyToUCH

TELA DO MENU PRINCIPAL:

1. O MODO DE DESENVOLVIMENTO permite que programas de cozimento de várias etapas sejam desenvolvidos, em seguida armazenados com um nome e um símbolo para reutilização.
2. PRESS & GO permite o rápido acesso ao uso dos programas de cozimento que já estão armazenados.
3. O LIVRO DE RECEITAS contém os programas de cozimento do forno. Ele exibe os Favoritos, os Grupos de programas de cozimento e uma relação completa de todos os programas de cozimento disponíveis.
4. LIMPIEZA/MUDANÇA DE TEMPERATURA permite que a temperatura do forno seja alterada e o forno seja preparado para limpeza com lembretes exibidos para auxiliar durante o processo de limpeza.
5. CONFIGURAÇÕES são usadas para controlar as configurações e funções do forno, inclusive a hora e o idioma, o carregamento de programas de cozimento e para fins de serviço e manutenção.
6. TELA DO TECLADO é usada para digitar uma senha autorizada a inserir dados referentes a programas e pode restringir o acesso do operador a algumas funções.

1 MODO DE DESENVOLVIMENTO 2 ATALHO DO MENU 3 LIVRO DE RECEITAS 4 LIMPEZA/MUDANÇA DE TEMPERATURA 5 CONFIGURAÇÕES Press &Go easy TOUCH

PRESS & GO

Execução de um programa de cozimento a partir do menu Press & Go.

1. Selezione 'PRESS & GO' na tela do menu principal.
2. Seleccione o item que deseja cozinhar.
3. O mostrador exibe a temperatura, o tempo de cozimento, a potência de micro-ondas e a rotação do ventilador enquanto o temporizador faz a contagem regressiva. A barra do temporizador fica vermelha para indicar que o ciclo de cozimento terminou.

Escolher quais programas de cozimento são mostrados na tela do menu 'PRESS & GO'.

1. Depois de selecionar 'PRESS & GO' na tela do menu principal, selecione o símbolo EDITAR.
2. Duas listas são exibidas, em seguida os itens de menu 'PRESS & GO' são mostrados na lista superior e a lista inferior mostra outros itens de menu que estão disponíveis. Ambas as listas podem ser roladas para cima ou para baixo usando as setas na extrema direita.
3. Seleccione um item, em seguida escolha entre alterar sua ordem dentro do menu ou removê-lo para a lista inferior.
4. Seleccione um item para mover para a lista superior, tornando-o disponível no menu 'PRESS & GO'.
5. Seleccione backspace para voltar à tela do menu ao concluir.

Selecione para rolar uma lista para cima ou para baixo.

COMO USAR UM PROGRAMA DO LIVRO DE

AVISO: CERTIFIQUE-SE DE HAVER PRODUTO ALIMENTÍCIO NO FORNO ANTES DE INICIAR UM PROGRAMA DE COZIMENTO.

RECEITAS

Para encontrar o Programa desejado no livro de receitas.

1. Seleccione 'LIVRO DE RECEITAS' na tela do menu principal.

2. Seleccione o símbolo TODOS OS MENUS.

3. Use as setas de rolagem para cima/para baixo para encontrar o programa.

OBS.: se uma imagem tiver uma linha vermelha ao redor dela, a temperatura do forno está ajustada para um valor muito alto ou muito baixo para essa receita. Consulte 'COMO ALTERAR A TEMPERATURA DO FORNO'.

Tomando todas as precauções necessárias para garantir que não se queime, coloque o alimento no interior do forno quente e feche a porta.

AVISO: RISCO DE SUPERFÍCIE QUENTE

1. Seleção o programa de cozimento desejado para começar a cozinhar. Por exemplo, '1 BURGER'.

2. O programa inicia imediatamente exibindo um temporizador em contagem regressiva ou é exibida uma instrução primeiro. Siga as instruções da etapa, em seguida selecione OK para começar

1 Press a Go easy TOUCH

2 POTIFASTI APPLE STRIKEL BANANA GAMES BANDETTE LIME BANDETTE BUM SUPPLE POINTS CABBLOCKY BHATMART FROZEN

3 FULL GRAIN BUN 1 BURGER 2 BURGERS 3 BURGERS 4 BURGERS CHICKEN 1 PEEZE CHICKEN 2 PEEZE CHICKEN 3 PEEZE POTATO PEEZE

4 FL 1 BURGER 2 BURGERS 3 BURGERS 4 BURGERS CHICKEN 1 PIECE CHICKEN 2 PIECES CHICKEN 3 PIECES CHICKEN 4 PIECES

COLOQUE UM RISSOL NO FORNO

6 00:00 250°C 00:25 100 % 100 %

o cozimento. Se a porta do forno não for aberta dentro de 30 segundos, uma mensagem de advertência é exibida.

1. O temporizador de cozimento faz uma contagem regressiva até zero e emite um som para indicar que uma ação do operador é necessária no final de uma etapa de cozimento ou no fim de um programa de cozimento.

Quando o programa de cozimento tiver terminado, a abertura da porta do forno para remover o alimento faz com que o mostrador volte para a tela do 'LIVRO DE RECEITAS'.

Observação: a abertura da porta do forno durante o cozimento interrompe o programa de cozimento e exibe um aviso. Fechar a porta sempre permite que o usuário continue ou cancele o programa de cozimento.

Para verificar a temperatura do forno ao cozinhar, toque levemente na temperatura exibida e a temperatura da cavidade do forno é exibida com um asterisco.

ÉCRAN

1. Anote a temperatura necessária para a receita e selecione OK.
2. Seleccione o símbolo de temperatura.
3. Um asterisco ao lado do número indica a temperatura atual do forno, selecione a temperatura do forno exigida para a receita. Depois que o forno estiver na temperatura exigida, continue a seleção do 'LIVRO DE RECEITAS' na etapa 1.

eikon TEMP. INVÁLIDA PARA A RECEITA TEMP FORNO : 225°C TEMP RECEITA : 250°C BURGERS 1 BURGER 2 BURGERS 3 BURGERS BURGERS * 225°C SHECH/THUST 250°C LUNCH 275°C CUMBER

RESFRIAMENTO DO FORNO ANTES DA LIMPEZA

Resfriamento do forno

IMPORTANTE: o forno deve ser resfriado antes que os processos de limpeza sejam executados.

1. No modo Refeição completa, selecione o símbolo LIMPIEZA no menu principal.
2. No modo Refeição completa ou no modo Refeição rápida, selecione o símbolo de termômetro azul para desativar o aquecimento e iniciar o ciclo de resfriamento.
3. Tomando todas as precauções necessárias, coloque um recipiente adequado cheio de gelo no interior da cavidade do forno quente. Seleccione o símbolo OK para continuar.
4. O andamento do resfriamento é exibido e leva aproximadamente 30 minutos.
5. Agora o forno está pronto para limpeza. Seleccione OK na tela depois de concluir cada estágio.

Preparação para limpar o forno

Para que o forno funcione na máxima eficiência, a cavidade, a porta, o filtro de ar e o filtro de graxa devem ser mantidos limpos.

Uma rotina de limpeza diária irá garantir que você obedeça aos padrões de higiene exigidos e ajudará a manter e prolongar a eficiência de seu forno.

Equipamento necessário (não fornecido):

O limpador de formos não cáustico de marca patenteada, as luvas à prova de calor, as luvas protetoras de borracha, esponja de nylon não abrasiva, toalha e panos de limpeza, proteção ocular e máscara antipó (opcional).

CUIDADO: USE LUVAS PROTETORAS DE BORRACHA AO LIMPAR O FORNO.

NUNCA use instrumentos afiados ou abrasivos fortes sobre nenhuma parte do forno.

AVISO: NÃO USE LIMPADORES CÁUSTICOS EM NENHUMA PARTE DO FORNO OU CAVIDADE ABERTA já QUE ISSO CAUSARá DANOS PERMANENTES NOS CONVERSORES CATALÍTICOS.

Conclua o procedimento de RESFRIAMENTO e deixe o forno e os acessórios esfriarem antes de começar a limpeza.

NÃO USE FERRAMENTAS

INSTRUÇÕES DE LIMPEZA do forno frio e3

REMOVA E LIMPE as peças do forno:

1. Remova o filtro de ar na base do forno.
2. Abra a porta do forno e levante a plataforma giratória.
3. Para fornos com um conversor catalítico, abra a porta do forno e solte os fixadores para remover o conversar catalítico quando necessário ou uma vez por mês.

Lave todas as peças em solução morna de água e sabão. Lave usando um pano limpo e embebido em água morna e limpa.

Seque usando um pano limpo e novo.

Instruções originais do Guia de manutenção rápida

Número da peça 32Z3802 BrPT Edição 3

e4 INSTRUÇÕES DE LIMPEZA do forno frio e4

REMOVA E LIMPE as peças do forno:

1. Remova o filtro de ar na base do forno.
2. Abra a porta do forno, remova a prateleira, empurre a alça do filtro de graxa para baixo e levante.
3. Solte os fixadores prendendo a chapa de impacto superior.
4. Remova a chapa de impacto superior e levante a chapa de impacto inferior.
   Lave todas as peças em solução morna de água e sabão. Lave usando um pano limpo e embebido em água morna e limpa.
   Seque usando um pano limpo e novo.

e5 INSTRUÇÕES DE LIMPEZA do forno frio e5

REMOVA E LIMPE as peças do forno:

1. Remova o filtro de ar na base do forno.
2. Abra a porta do forno para remover quaisquer bandejas/prateleiras de cozimento.

Lave todas as peças em solução morna de água e sabão. Lave usando um pano limpo e embebido em água morna e limpa.

Seque usando um pano limpo e novo.

1. Remova quaisquer respingos com toalhas de papel descartáveis.
   Use uma escova limpa e seca para remover quaisquer partículas de alimentos que estejam entre o piso do forno e o interior da porta dianteira.
2. Use luvas protetoras de borracha e óculos de proteção, pulverize cuidadosamente um Limpa-fornos de marca patenteada não cáustico sobre todas as superfícies internas do forno, exceto na vedação da porta (A).

NÃO pulverize diretamente dentro da abertura do ventilador na parte traseira interna do forno.

1. Para áreas difíceis, deixe embeber durante 10 minutos com a porta do forno aberta.

Use uma esponja de nylon não abrasiva para limpar a cavidade, o teto e a parte interna da porta. Não esfregue a vedação da porta nem use esfregadores metálicos.

1. Lave usando um pano limpe e embebido em água morna limpa e seque usando um pano limpo novo ou toalha de papel.

Coloque todas as peças limpas do forno novamente.

Fecha a porta do forno e limpe a parte externa do forno com um pano úmido.

NÃO USE O FORNO SEM UM FILTRO DE AR LIMPO COLOCADO.

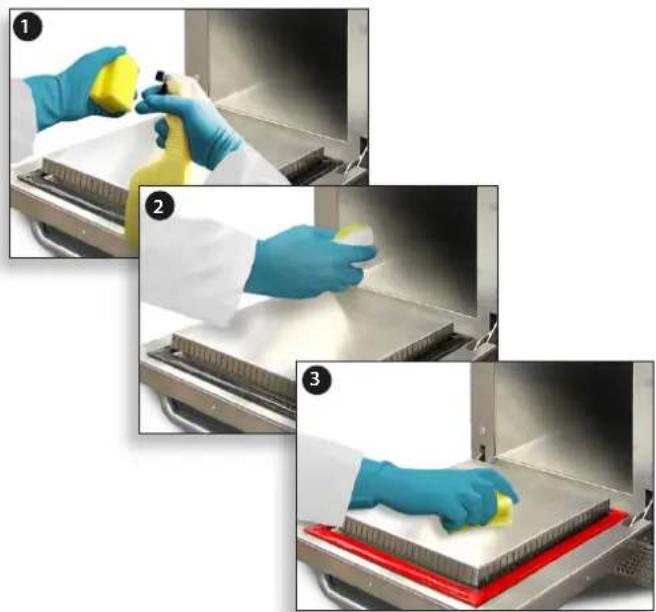

APLIQUE O PROTETOR DO FORNO:

1. Aplique somente em um forno limpo. Pulverize protetor de forno de marca patenteada em uma esponja.
2. Espalhe o protetor de forno levemente sobre todas as superfícies internas do forno.
3. Espalhe o protetor de forno levemente sobre a superfície interna da porta do forno, evitando a vedação da porta.

Ligue o forno e preaqueça. Quando o forno tiver alcançado a temperatura operacional, levará cerca de 30 min para curar o protetor de forno.

Observação: o protetor de forno fica marrom claro depois de curado.

TABELA DE DETECÇÃO DE FALHAS

Embora seja feito todo esforço para garantir que seu forno continuará a funcionar de acordo com um alto padrão, consulte a tabela para verificar se o problema pode ser facilmente resolvido antes de entrar em contato com seu agente de manutenção.

PROBLEMA POSSÍVEL CAUSA SOLUÇÃO
O forno não funciona e a tela do mostrador está em branco	O forno não tem alimentação	Verifique se a energia não está cortada.Verifique se o interruptor isolador está LIGADO ou se o forno está conectado corretamente.Verifique se o interruptor do forno está LIGADO.
Alguns controles da tela não funcionam Acesso não autorizado Entre em contato com o usuário autorizado.
A exposição mostra uma mensagem de advertência	Os detalhes são mostrados na tela Siga as instruções indicadas.
O forno não cozinha o alimento corretamente	O forno não está limpoO alimento não está na temperatura corretaPrograma modificado ou incorreto selecionadoAlimento embaladoAlimento removido antes do tempo	Limpe o forno (consulte limpeza).Use o programa de cozimento correto.Desembale o alimento para o cozimento sem micro-ondas.Verifique se todas as etapas de cozimento foram seguidas corretamente.
O forno não termina o cozimento	Porta do forno abertaFiltro de ar ausente ou instalado incorretamenteSuperaquecimento do forno	Fecha a porta do forno.Reinstale o filtro de ar.Deixe o forno esfriar.Verifique e remova eventuais obstruções ao redor dos respiros de ar.
O mostrador mostra um código de erro Mau funcionamento do forno		Anote o código de erro e entre em contato com seu Agente de Manutenção.

Merrychef

Merrychef USA

1111 North Hadley RD

Fort Wayne

IN 46804 EUA

Telephone: [phone] - 6872

A Merrychef reserva para si o direito de alterar as especificações do produto sem notificação e não se responsabiliza por nenhuma imprecisão, erro ou omissão contida neste documento.

PRESENTACIÓN

FUNCIONAMIENTO Y CONTROLES

GUÍA DE INICIO RÁPIDO: HORNO DE SERVICIO RÁPIDO 84

INICIO 84
